Если в процессе постройки дома вы задумываетесь о том, как правильно и интересно сделать кровлю, то у вас есть два распространенных варианта - это односкатная и двускатная форма кровли. Хотя двускатная крыша пользуется большой популярностью, она достаточно сложная и для ее сооружения потребуется немало времен. Односкатная форма кровли приобретает все большую популярность, благодаря необычному виду и простоте установки.

Поэтому в этой статье мы рассмотрим устройство односкатной крыши, как правильно подобрать материалы для кровли, как утеплить данную часть, и как сделать работу своими руками. А чтобы односкатная крыша своими руками получилась правильной, мы предоставим чертежи и фото.

Выбираем правильный угол наклона кровли

Односкатные крыши довольно простые, их легко сооружать, но, главное, заранее все продумать. Угол наклона кровли можно определить в зависимости от снеговой, ветровой нагрузки и климатических условий вашей местности. Кроме того, важно учесть, что каждый материал для обшивки односкатной кровли имеет свой минимальный рекомендованный угол наклона. Рассмотрим некоторые из них:

1. Шифер и ондулин - минимум 6 градусов.
2. Керамическая или цементно-песчаная черепица - минимум 10 градусов.
3. Битумная черепица - минимум 12 градусов.
4. Металлочерепица - минимум 6 градусов.
5. Асбестоцементные плиты -минимум 27 градусов.
6. Медные, оцинкованные или цинк-титановые листы - минимум 17 градусов.
7. Профнастил - минимум 6 градусов.

В том случае, когда минимальный угол наклона кровли больше рекомендованного, никаких проблем не будет, если меньше - необходимо переделать его, чтобы получить рекомендуемые показатели. Когда вы не будете придерживаться технологии монтажа кровли и кровельного материала, то она может не только начать течь на стыках, но и при выпадении большого количества снега просто деформируется. Самый оптимальный угол наклона кровли - около 20°. Но перед началом работ лучше подсчитать тот угол, который подойдет к вашей местности. Кроме того, при покупке уточняйте данную информацию у консультантов, так как производители иногда указывают другие цифры наклона кровли. Бывает такое, что производители могут указать уклон в 14°, хотя ГОСТ по минимальному углу наклона данного материала равен около 6°.

Совет! При уклоне кровли меньше 12°, все стыки кровельного материала следует промазать специальным составом, который не допустит протекание односкатной кровли. Для этого можно воспользоваться битумной мастикой или же кровельным герметиком.

Очень важно составить чертежи, благодаря которым можно будет выбрать угол наклона кровли и сделать правильные расчеты. Если вы строите новый дом или сельхозпостройку, на который планируете устанавливать односкатную крышу, то одну из стен нужно поднять выше. Для правильного расчета можно использовать формулы прямоугольного треугольника. Примите во внимание, что при расчете не учитывается длина свесов кровли. Они нужны для защиты стен строения от снега и дождя. Минимальный размер свеса должен быть как минимум 20 см. В любом случае он не должен выделяться на общем фоне и гармонично смотреться с крышей.

Совет! Существует множество дизайнерских программ, при помощи которых можно посмотреть свою задумку в 3D измерении. Данные программы помогут вам решить, какой свес кровли подойдет лучше и наглядно покажет ваш дом на мониторе.

Односкатная крыша своими руками пошагово

Монтаж стропильной системы

Устройство односкатной крыши начинается со сборки стропильной системы. Это основной каркас кровли, на который и будет установлен кровельный материал. Для работы вам понадобится:

• брус 100×100 мм или 150×150 мм;
• гвозди;
• укладочные доски, толщиной как минимум 50 мм;
• теплоизоляционные и гидроизоляционные материалы;
• рулетка, степлер, строительный уровень;
• стамеска, топор, кровельный молоток;
• пила, нож, шуруповерт.

Выбор стропильной системы для крыши, полностью зависит от размера постройки и кровельного материала. Кроме того, учитывайте из чего сделаны стены. В качестве опор для стропил, всегда служит мауэрлат.

Кровельный мауэрлат

Мауэрлат - это брус, уложенный сверху по всему периметру стены. Он играет роль нижней опоры для стропил. Если для вашей постройки используется металлический каркас стропил, то мауэрлат делается из швеллера или другого металлического материала. Данный элемент связывает кровлю со стенами и распределяет нагрузку на всю их площадь. При установке кровельного мауэрлата обязательно под низ стелиться водонепроницаемый материал (гидроизоляция). Часто для этого используют рубероид, который укладывают в несколько слоев. Если этого не сделать, древесина начнет гнить, а металл со временем покроется ржавчиной. Важно связать каждое звено с двумя соседними, которое в совокупности со стропилами превратится в достаточно надежную конструкцию.

Для того чтобы понять, как сделать односкатную крышу, важно принять во внимание то, какую постройку вы кроете. Например, если это сарай, хозблок или гараж - то для такой постройки не требуются слишком большие балки. Если ширина здания достигает до 6 метров, использовать односкатную кровлю выгодно. Все дело в том, что конструкция достаточно простая и не требует использования подпорок или прогонов. Благодаря этому вы сможете сэкономить свои силы, время и средства. Если здание до 5,5 м, можно использовать балки от 50 до 150 мм. Если до 4 метров - от 50 до 100 мм. Но в любом случае, учитывайте погодные условия в конкретно вашем регионе. Кроме того, если угол наклона кровли небольшой, экономить на балках не стоит. Ведь в противном случае из-за снега кровля может просто- напросто прогнуться и деформироваться.

Для конструкции односкатной кровли до 4,5 м, между стенами каркас достаточно простой. Он состоит из двух бревен мауэрлата, которые закрепляются на стенах, и стропильных балок, опирающихся на мауэрлат.

Для конструкции односкатной кровли до 6 м, между стенами дополнительно нужен лежень и подстропильная нога, упирающаяся в балку посередине.

Для конструкции односкатной кровли от 6 м, было бы хорошо, если внутри была еще одна несущая стена, на которую можно будет опереть стойки.

Для конструкции односкатной кровли больше 12 м, стропильная конструкция будет намного сложнее из-за наличия дополнительных подстропильных ног. Если по бокам требуется дорастить балки, для этого нужно использовать древесину такого же сечения. Для надежности важно закрепить по бокам две деревянные накладки, длина которых минимум 60 см.

Для того чтобы стропильный брус прикрепить к мауэрлату, необходимо в стропилине сделать вырез, которым он упрется в мауэрлат. Если вы не хотите заморачиваться с каждой стропилиной, создайте шаблон, по которому будете делать необходимый вырез во всех брусках.

Совет! Если вы делаете каркас кровли на деревянном доме, то жесткое крепление стропил к мауэрлату производить нельзя. Это связано с тем, что большинство данных построек проседают. Впоследствии конструкция может перекоситься. Поэтому для таких строений используют крепления, которые в народе называют «скользячки». Они представляют собой уголки, которые крепятся к мауэрлату и подвижно связанных металлических полос, прикрепленных к стропилам. «Скользячки» фиксируются по две на стропильную ногу.

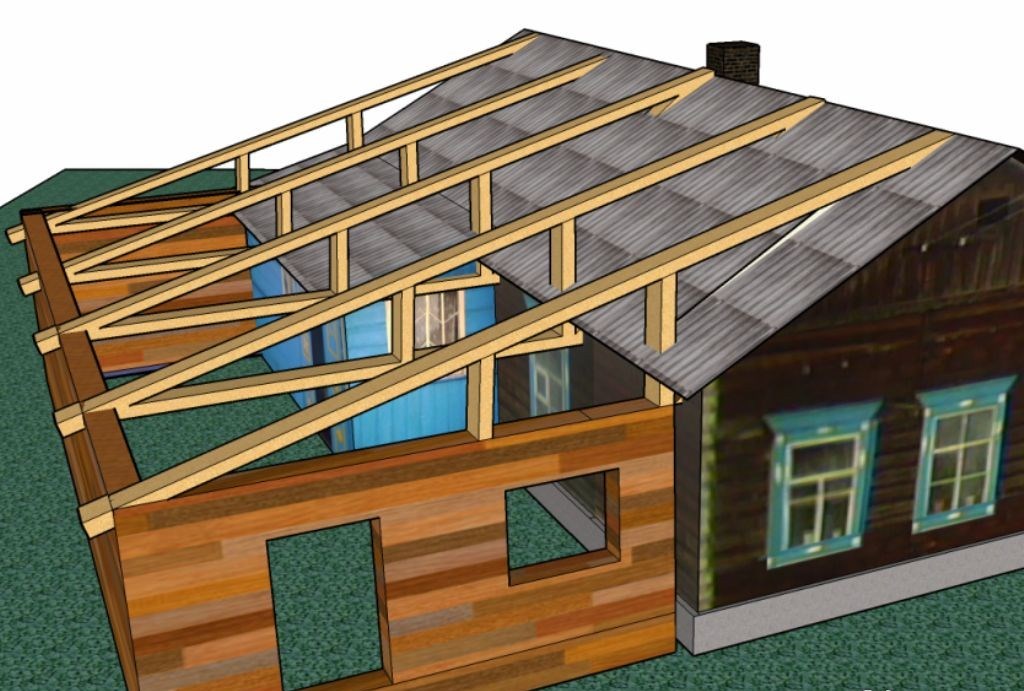

Установка стропил

Установка стропил проходит следующим образом: крепим стропильные балки к мауэрлату. Промежуточное расстояние следует определить в зависимости от выбранного кровельного материала. Обычно это от 50 до 80 см. Для крепления вам понадобятся анкера или большие гвозди. Укладывать стропилину нужно торцом кверху или, другими словами, «на ребро».

Важно внимательно следить за углом наклона каждой стропильной доски. Если это выпустить из внимания, будет трудно потом выставить ровную поверхность для укладки кровельного материала. Чтобы упростить себе работу, установите первую и последнюю балку и натяните леску. Это послужит ориентиром и существенно упростит вашу работу.

Совет! Если все стены постройки ровные, и вы не хотите взводить одну из стен выше, то выход есть. Стропильные фермы сэкономят вам как деньги, так и силы. Фермы можно купить готовыми или сделать своими руками. Для гаража или сарая, в качестве материала подойдет древесина. Для жилого помещения лучше использовать металл.

Выбор кровельного материала

При выборе кровельного материала важно учесть тип постройки. Например, если это строение сарайного типа - то можно выбрать не слишком дорогой кровельный материал. Если же это жилой дом - то нужно выбрать долговечный, эстетически красивый кровельный материал, который будет обладать хорошей звукоизоляцией. Ниже поданы наиболее распространенные материалы для устройства кровли:

Все что от вас требуется - взвесить все за и против, определиться с бюджетом и выбрать подходящий материал для себя. После чего можно начинать устройство односкатной крыши.

Монтаж обрешетки

Очень важно как можно лучше выровнять основание под кровельный материал. В противном случае кровля будет неровная и возможны даже потеки. Кроме того, при установке кровельного покрытия важно придерживаться технологии, рекомендуемой производителем.

Утепление кровли

Для жилого помещения крышу лучше утеплить. Процесс утепления производится в следующем порядке:

1. Степлером крепим гидроизоляцию.
2. Устанавливаем утеплитель.
3. Набиваем контробрешетку.
4. Устанавливаем паробарьер.

Наиболее распространенный материал для утепления - это минеральная вата или пенопласт. Обычно для кровли хватает 10 см слоя, но для каждого региона информацию следует уточнять. Ниже приводится схема правильного утепления.

Вывод

Как мы увидели из этой статьи, односкатная форма крыши отлично подойдет как для гаража или сарая, так и для крыши частных домов. Не забывайте делать осмотр уже сделанной поверхности на наличие повреждений. Кроме того, важен своевременный ремонт и при правильно выбранном материале и выполнении технологии, отличный результат вам обеспечен!

Односкатный тип кровли нечасто встретишь в частном домостроении. Хотя, по мнению некоторых, это зря, ведь монтаж односкатной кровли делается куда проще, чем монтаж двускатной. С другой стороны, подобная конструкция кровли не сможет так хорошо сохранить тепло в помещении. Вот почему односкатная кровля чаще всего используется для возведения гаража, дачного дома или сарая.

Правда, если правильно выполнить работы по термоизоляции, то конструкция вполне может быть теплой. В таком случае под односкатной кровлей делается жилая комната. Давайте рассмотрим, в чем преимущества односкатной кровли, какие виды стропильной системы существуют, как выполняется расчет конструкции. К тому же мы рассмотрим, как выполнить монтаж данного типа кровли.

Плюсы и минусы односкатной крыши для дома

Новички в строительном деле обрадуются тому, что подобная односкатная конструкция довольно проста и ее можно сделать своими руками. Правда, назвать работу самой простой нельзя, но с подробной инструкцией односкатная крыша будет создана. Но прежде чем рассматривать конструктивные особенности кровли, нужно выяснить ее особенности и преимущества. Именно они характеризуют данный тип крыши.

Плюсы односкатной кровли:

1. Экономичность. Для устройства крыши не нужно много стройматериалов, на которые тратится основная часть средств.
2. Простота стропильной системы и односкатной конструкции в целом. Самое то для новичков. Выполнить монтаж будет проще, чем с двускатной крышей.
3. Постройка будет иметь небольшой вес. А значит, на стены и фундамент оказываться меньшая нагрузка.
4. Благодаря подобной форме, односкатная кровля отлично сопротивляется ветровой нагрузке, а также весу снега, который скапливается на поверхности.
5. Угол наклона бывает самым разным, в зависимости от потребностей. Он варьируется от 5° до 45°.
6. Если сделать угол односкатной кровли небольшим, то ее можно использовать для различных целей. Например, если это сарай, то установить бачок для нагревания жидкости. Если это жилое помещение, то на односкатной крыше можно обустроить прекрасное место для отдыха. Как вариант, установка солнечных батарей в качестве альтернативного источника питания.
7. Универсальность односкатной постройки. Она покрывается практически любым материалом, доступным в продаже. Все зависит от эксплуатационных условий и выбранного угла наклона.

Несмотря на все свои преимущества, односкатная кровля обладает и минусами. Это неудивительно, так как ничто не идеально, но о минусах лучше знать и выгодно использовать.

Минусы односкатной крыши:

• первый касается утепления. Под конструкцией отсутствует больше пространство с воздушной прослойкой, поэтому к вопросу утепления следует подойти серьезней. Если не сделать термоизоляцию конструкции, то летом чердак будет чересчур нагреваться, а зимой, наоборот, переохлаждаться. В любом случае температура (высокая или низкая) будет передаваться в дом. Устранить это поможет правильные расчеты и качественное утепление;
• при создании перекрытия сразу под кровлей, сделанной под небольшим углом, дом не будет иметь верхнюю воздушную прослойку и чердачное помещение. Да и жилое пространство в таком случае не организовать;
• из-за небольшого уклона, который достигает от 5 до 10°, на односкатной поверхности будет накапливаться снег и влага.

Несмотря на все явные минусы, односкатная крыша является идеальным вариантом для создания гаража и других построек на участке.

Расчет конструкции кровли односкатного типа

Это является первым этапом перед устройством стропильной системы. Рекомендуется составить подробный план или чертеж, на который будут ориентироваться при работе. Чтобы создать эту схему, нужно выделить такие данные:

• общую ширину постройки крыши, а также длину пролетов которая образуется между несущими стенами;
• угол ската, желаемый или получившийся;
• длину крыши односкатного типа;
• выбранный кровельный материал;
• какую высоту и ширину имеют несущие стены.

Обратите внимание! Когда односкатная крыша создается для сарая, гаража или дачного домика, можно просто поднять переднюю стену конструкции выше задней.

В итоге, от высоты поднятия будет зависеть угол ската. Второй вариант предусматривает создание подпорок, на которые и будет укладываться прогон. Второй способ позволяет сэкономить строительные материалы.

Для чертежей нужно знать следующие нюансы:

Чертеж будущей односкатной кровли должен иметь всю нужную информацию об элементах. Указываются размеры, расстояния между ними, особенности крепления и т. д. Ниже показан пример подобного чертежа односкатной кровли.

Выбираем угол односкатной кровли

Угол ската выбирается с учетом того, что получившаяся крыша образует треугольник, один угол которого всегда будет прямым. Катетами являются балки перекрытия и фронтонная часть постройки, а гипотенузой служат стропила. Это четко прослеживается на данной схеме.

Обозначения следующие:

• Lс - длина используемого стропила;
• Lbс - наш катет, указывающий на высоту фронтона от балки перекрытия к плоскости кровли;
• Lсд - ширина постройки;
• А - выбранный или искомый угол односкатной кровли.

Учитывая базовые величины, можно рассчитать все параметры односкатной конструкции. Для этого есть формула. Первая используется в том случае, когда за основу взята ширина постройки и планируемая высота фронтона. В таком случае формула следующая:

Когда вы определились с углом односкатной кровли, тогда нужно вычислить будущую высоту фронтона. Для этого формула следующая:

В таком случае длина стропильных ног кровли рассчитывается так:

Обратите внимание! Эта длина стропил не учитывает козырька с тыла или фасада помещения.

На выбор угла ската влияет много критериев. Основной из них - выбор кровельного материала. Каждый из них рекомендуется покупать для того или иного угла наклона. Вот рекомендации для популярных кровельных материалов:

1. Для устройства профнастила уклон должен составлять не меньше 8°.
2. При использовании металлочерепицы потребуется сделать крышу с углом наклона в 30°.
3. Для устройства шифера нужны показатели от 20° до 30°.
4. Что касается рулонных кровельных материалов (рубероид, битумная черепица и мягкая кровля), то угол наклона должен быть 5-7°, не меньше.

Совет! Крыша без системы подогрева в территории, где зимой выпадает много снега, идеальным решением будет кровля односкатного типа с углом наклона в 40°, несмотря на кровельный материал. Так с нее будут быстро сходить все осадки.

Разновидности стропильной системы односкатной кровли

Существует три варианта создания стропильной системы. Выбор конструкции зависит от размеров помещения и его типа.

Теперь, когда мы разобрались с конструкцией стропильной системы и узнали ее виды, можно рассмотреть сам процесс создания односкатной крыши.

Монтажные работы по созданию односкатной кровли

Имея на руках чертежи и выбранный вид системы, можно приступать к работе. Еще потребуются соответствующие инструменты и пиломатериалы. Установка стропильной системы выполняется так:

1. Для безопасности постройку следует перекрыть балками. Они укладываются на стену. Чтобы продлить их эксплуатационный срок, на стену наклеивают рубероид. Он защитит балки от влаги и гниения. Расположить палки перекрытия нужно так, как и стропила. Шаг крепления -500-800 мм.


2. Сверху на балки укладывается мауэрлат. Это массивный брус, который послужит опорой. Он укладывается на заднюю нижнюю стенку постройки.
3. Чтобы безопасно передвигаться по крыше, на балки перекрытия укладывается настил из деревянных досок. Он временный.


4. Теперь нужно возвести фронтонную стену. Она делается из такого же материала, что само здание. Можно использовать материал полегче. К примеру, если стены кирпичные, то фронтон поднимается посредством брусков или досок.
5. Балки перекрытия нужно закрыть гидроизоляцией и вмуровать в стену. Фронтон поднимается на выбранную высоту, согласно чертежам.
6. На готовом фронтоне можно фиксировать мауэрлат. Получается, что два мауэрлата находятся параллельно друг к другу.
7. На нижнюю стену наносится разметка под крепление стропильных ног. Фиксируются сами элементы крепления.
8. Чтобы прочно зафиксировать стропило, исходя из чертежей, на нем вырезаются пазы. Это хороший вариант крепления. Пазы находятся в двух местах, вверху и внизу, чтобы войти в мауэрлат. Есть и другие методы фиксации стропильной ноги, как показано на этом фото.


9. После чего ноги фиксируются специальными уголками и креплениями. Сверху у фронтона ноги прикручиваются жестко. А вот нижняя часть делается в зависимости от выбранной стропильной системы односкатной кровли. Его можно жестко фиксировать или сделать скользящим.


10. Есть некая последовательность врезки стропильных ног. Сперва монтируют крайние элементы стропильной системы. Между ними натягивается шнур, служащий ориентиром и уровнем для последующих стропил. Не забываем, что шаг стропил соответствует шагу балок перекрытия.
11. Стропила, которые уже установлены, соединяются с балками перекрытия посредством стоек, подкосов и других элементов, чтобы придать им устойчивость. О них мы говорили выше. Фиксация выполняется уголками и скобами из металла.

    ​Совет! Если требуется удлинить стропила и вывести за стену, то к брусьям крепятся «кобылки». Так можно защитить прилегающую часть конструкции от осадков.



12. Когда конструкция односкатной кровли готова, можно приступать к утеплению и созданию кровельного пирога.

На фото видно, из каких слоев должна состоять правильная утепленная односкатная кровля.

Между стропилами укладывается утеплительный материал. Он должен жестко держаться там. После чего сверху делается контробрешетка для вентиляции. На контробрешетку укладывается гидроизоляционная пленка. Она защищает утеплитель от влаги, которая может испортить его.

Что касается обрешетки для укладки кровельного материала, то она выбирается в зависимости от того, какой именно это будет кровельный материал. Например, сплошная обрешетка из досок или фанеры нужна при устройстве мягкой черепицы и других рулонных материалов. Если используется металлочерепица, профнастил, шифер, ондулин и другие виды жесткой кровли, то обрешетка делается вразбежку. Шаг зависит от кровельного материала.

А чтобы защитить утеплитель изнутри односкатной кровли, нужно обшить его пароизоляционной пленкой. Теперь можно сказать, что односкатная кровля полностью готова.

Обратите внимание! Если односкатная кровля делается для сарая или другой нежилой конструкции, то утеплять ее не нужно. Лучше потратить их для другой цели.

Заключение

Создание кровли, будь то двускатной или односкатной, процесс опасный, трудоемкий и ответственный. Вот почему требуется осторожность и четкое следование инструкции по созданию конструкции. Только тогда можно добиться наилучшего результата.

Применив профильную трубу для монтажа ферм, можно создавать конструкции, рассчитанные на высокие нагрузки. Легкие металлоконструкции подходят для возведения сооружений, обустройства каркасов под дымоходы, монтажа опор для кровли и козырьков. Вид и габариты ферм определяют в зависимости от специфики использования, будь то домашнее хозяйство или промышленная сфера. Важно грамотно выполнить расчет фермы из профильной трубы, иначе конструкция может не выдержать эксплуатационные нагрузки.

Навес из арочных ферм

Металлические фермы из трубопроката отличаются трудоемкостью в монтаже, но они экономичнее и легче конструкций из сплошных балок. Профилированная труба, которую изготавливают из круглой путем горячей или холодной обработки, в поперечном разрезе имеет вид прямоугольника, квадрата, многогранника, овала, полуовала или плоскоовальную форму. Удобнее всего монтировать фермы из квадратных труб.

Ферма – это металлоконструкция, в состав которой входит верхний и нижний пояс, а также решетка между ними. К элементам решетки относятся :

• стойка – располагается перпендикулярно к оси;
• раскос (подкос) – устанавливается под наклоном к оси;
• шпренгель (вспомогательный подкос).

Конструктивные элементы металлической фермы

Фермы в первую очередь предназначены для перекрытия пролетов. За счет ребер жесткости они не деформируются даже при использовании длинных конструкций на сооружениях с большими пролетами.

Изготовление металлических ферм производится на земле или в производственных условиях. Элементы из профильных труб обычно скрепляются между собой при помощи сварочного аппарата или клепок, могут использоваться косынки, парные материалы. Чтобы смонтировать каркас навеса, козырька, крыши капитальной постройки, готовые фермы поднимают и крепят к верхней обвязке согласно разметке.

Для перекрытия пролетов применяются различные варианты ферм из металла. Конструкция может быть :

Треугольные фермы, изготовленные из профильной трубы, используются как стропила, в том числе для монтажа простого односкатного навеса. Металлоконструкции в виде арок пользуются популярностью благодаря эстетичности внешнего вида. Но арочные конструкции требуют максимально точных расчетов, поскольку нагрузка на профиль должна распределяться равномерно.

Треугольная ферма для односкатной конструкции

Особенности конструкций

Выбор конструкции ферм навесов из профильной трубы, козырьков, стропильных систем под кровлей зависит от расчетных эксплуатационных нагрузок. По количеству поясов различаются :

• опоры, составные части которой формируют одну плоскость;
• подвесные конструкции, в состав которых входит верхний и нижний пояс.

В строительстве можно использовать фермы с различным контуром :

• с параллельным поясом (самый простой и экономичный вариант, собирается из идентичных элементов);
• односкатные треугольные (каждый опорный узел характеризуется повышенной жесткостью, за счет чего конструкция выдерживает серьезные внешние нагрузки, материалоемкость ферм небольшая);
• полигональные (выдерживают нагрузки от тяжелого настила, но сложны в монтаже);
• трапецеидальные (схожи по характеристикам с полигональными фермами, но этот вариант более простой по конструкции);
• двухскатные треугольные (применяются для устройства крыши с крутыми скатами, характеризуются большой материалоемкостью, при монтаже много отходов);
• сегментные (подходят для сооружений со светопрозрачной кровлей из поликарбоната, монтаж усложнен из-за необходимости изготавливать дугообразные элементы с идеальной геометрией для равномерного распределения нагрузок).

Очертания поясов ферм

В соответствии с величиной угла наклона типовые фермы подразделяют на следующие виды :

Основы расчета

Перед тем как рассчитать ферму, необходимо подобрать подходящую конфигурацию крыши, учитывая габариты сооружения, оптимальное количество и угол наклона скатов. Также следует определить, какой контур поясов подойдет для выбранного варианта крыши – при этом принимаются во внимание все эксплуатационные нагрузки на кровлю, включая осадки, ветровую нагрузку, вес людей, производящих работы по обустройству и обслуживанию навеса из профильной трубы или кровли, монтажу и ремонту оборудования на крыше.

Чтобы выполнить расчет фермы из профильной трубы, необходимо определить длину и высоту металлоконструкции. Длина соответствует расстоянию, которое должна перекрывать конструкция, при этом высота зависит от запроектированного угла наклона ската и выбранного контура металлоконструкции.

Расчет навеса в итоге сводится к тому, чтобы определить оптимальные промежутки между узлами фермы. Для этого требуется рассчитать нагрузку на металлоконструкцию, выполнить расчет профильной трубы.

Неправильно рассчитанные каркасы кровли несут угрозу для жизни и здоровья людей, поскольку тонкие или недостаточно жесткие металлоконструкции могут не выдержать нагрузок и разрушиться. Поэтому рекомендуется доверить расчет металлической фермы профессионалам, знакомым со специализированными программами .

Если принято решение выполнить вычисления самостоятельно, необходимо воспользоваться справочными данными, в том числе о сопротивлении трубы на изгиб, руководствоваться СНиП. Правильно рассчитать конструкцию без соответствующих знаний сложно, поэтому рекомендуется найти пример расчета типовой фермы нужной конфигурации и подставить в формулу необходимые значения .

На этапе проектирования составляется чертеж фермы из профильной трубы. Подготовленные чертежи с указанием размеров всех элементов упростят и ускорят изготовление металлоконструкций.

Чертеж с размерами элементов

Рассчитываем ферму из стальной профильной трубы

1. Определяется размер пролета постройки, который требуется перекрыть, выбирается форма крыши и оптимальный угол наклона ската (или скатов).
2. Подбираются подходящие контуры поясов металлоконструкции с учетом назначения постройки, формы и размеров крыши, угла наклона, предполагаемых нагрузок.
3. Рассчитав приблизительные габариты фермы, следует определить, можно ли изготовить металлоконструкции в заводских условиях и доставить их на объект автотранспортом, или сварка ферм из профильной трубы будет выполнена непосредственно на стройплощадке по причине большой длины и высоты конструкций.
4. Далее требуется рассчитать габариты панелей, основываясь на показателях нагрузок при эксплуатации кровли – постоянных и периодических.
5. Чтобы определить оптимальную высоту конструкции в середине пролета (Н), используют следующие формулы, где L – длина фермы:
   • для параллельных, полигональных и трапецеидальных поясов: Н=1/8×L, при этом уклон верхнего пояса доложен составлять приблизительно 1/8×L или 1/12×L;
   • для металлоконструкций треугольной формы: Н=1/4×L либо Н=1/5×L.
6. Угол установки раскосов решетки составляет от 35° до 50°, рекомендуемое значение 45°.
7. На следующем этапе следует определить расстояние между узлами (обычно оно соответствует ширине панели). Если длина пролета превышает 36 метров, требуется вычисление строительного подъема – обратно погашаемого изгиба, который воздействует на металлоконструкцию при нагрузках.
8. На основании измерений и вычислений готовится схема, согласно которой будет вестись изготовление ферм из профильной трубы.

Изготовление конструкции из профильной трубы Чтобы обеспечить необходимую точность расчетов, используйте строительный калькулятор – подходящую специальную программу. Так вы сможете сопоставить свои и программные расчеты для того, чтобы не допустить большого несоответствия в размерах!

Арочные конструкции: пример расчета

Чтобы сварить ферму для навеса в виде арки, применяя профильную трубу, необходимо правильно рассчитать конструкцию. Рассмотрим принципы расчета на примере предполагаемого сооружения с пролетом между опорными конструкциями (L) 6 метров, шагом между арками 1,05 метра, высотой фермы 1,5 метра – такая арочная ферма выглядит эстетично и способна выдержать высокие нагрузки. Длина стрелы нижнего уровня арочной фермы при этом составляет 1,3 метра (f), а радиус окружности в нижнем поясе будет равен 4,1 метра (r). Величина угла между радиусами: а=105.9776°.

Схема с размерами арочного навеса

Для нижнего пояса длину профиля (mн) рассчитывают по формуле:

mн – длина профиля из нижнего пояса;

π – постоянная величина (3,14);

R – радиус окружности;

α – угол между радиусами.

В результате получаем:

Узлы конструкции располагают в участках нижнего пояса с шагом 55,1 см – допускается округлить значение до 55 см, чтобы упростить сборку конструкции, но увеличивать параметр не следует. Расстояния между крайними участками требуется рассчитать индивидуально.

Если длина пролета составляет менее 6 метров, вместо сварки сложных металлоконструкций можно воспользоваться одинарной или двойной балкой, выполнив сгиб металлического элемента под выбранным радиусом. В этом случае расчет арочных ферм не требуется, но важно правильно подобрать сечение материала, чтобы конструкция выдерживала нагрузки.

Профильная труба для монтажа ферм: требования к расчету

Чтобы готовые конструкции перекрытий, в первую очередь крупногабаритные, выдерживали проверку на прочность на протяжении всего срока эксплуатации, трубопрокат для изготовления ферм подбирается на основании:

• СНиП 07-85 (взаимодействие снеговой нагрузки и веса элементов конструкций);
• СНиП П-23-81 (о принципах работы со стальными профилированными трубами);
• ГОСТ 30245 (соответствие сечения профильных труб и толщины стенок).

Данные из указанных источников позволят ознакомиться с видами профильных труб и выбрать оптимальный вариант с учетом конфигурации сечения и толщины стенок элементов, конструктивных особенностей фермы.

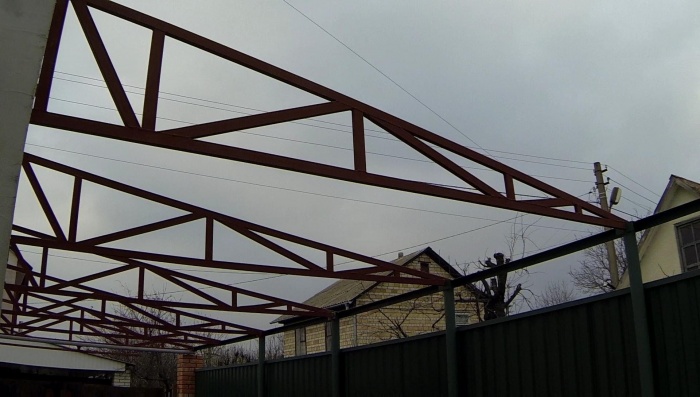

Навес для авто из трубопроката

Фермы рекомендуется изготавливать из трубопроката высокого качества, для арочных конструкций желательно выбрать легированную сталь. Чтобы металлоконструкции были устойчивы к коррозии, сплав должен включать большой процент углерода. Металлоконструкции из легированной стали не нуждаются в дополнительной защитной окраске.

Полезные советы по монтажу

Зная, как сделать решетчатую ферму, можно смонтировать надежный каркас под светопрозрачный навес или кровлю. При этом важно учитывать ряд нюансов.

• Самые прочные конструкции монтируются из металлопрофиля с сечением в виде квадрата или прямоугольника за счет наличия двух ребер жесткости.
• Основные компоненты металлоконструкции крепятся между собой с использованием спаренных уголков и прихваток.
• При стыковке деталей каркаса в верхнем поясе требуется использовать двутавровые разносторонние уголки, при этом соединять следует по меньшей стороне.
• Сопряжение частей нижнего пояса крепят с установкой равносторонних уголков.
• Стыкуя основные части металлоконструкций большой длины, применяют накладные пластины.

Важно представлять, как сварить ферму из профильной трубы, если металлоконструкцию требуется собрать непосредственно на строительной площадке. Если нет навыков ведения сварочных работ, рекомендуется пригласить сварщика с профессиональным оборудованием.

Сварка элементов фермы

Стойки металлоконструкции монтируют под прямым углом, раскосы – под наклоном в 45°. На первом этапе нарезаем из профильной трубы элементы в соответствии с размерами, указанными на чертеже. Собираем на земле основную конструкцию, проверяем ее геометрию. Затем варим собранный каркас, используя уголки и накладные пластины, где они требуются.

Обязательно проверяем прочность каждого сварного шва . От их качества и точности расположения элементов зависит прочность и надежность сваренных металлоконструкции, их несущая способность. Готовые фермы поднимают наверх и крепят к обвязке, соблюдая шаг установки согласно проекту.

Фермы из профильной трубы: изготовление, как рассчитать и сварить

Изготовление ферм из профильной трубы. Как правильно рассчитать конструкцию и сварить. Основные виды форм очертания ферм.

Металлическая опорная кровельная конструкция

Ферма представляет собой висячую конструкцию, которая состоит из верхнего и нижнего поясов, раскосов и стоек, входящая в общую стропильную систему крыши дома. Сегодня она может быть изготовлена из различного материала, но все большую популярность начинают приобретать конструкции, изготовленные из металла.

Стропильная ферма может быть изготовлена из различного материала, но все большую популярность начинают приобретать конструкции из металла.

Конструкция металлической кровли выполняется по современной технологии, которая сегодня считается оптимальной для самых различных строений. Каркасные дома из металлических облегченных конструкций устойчивы к различным внешним условиям, они отличаются прочностью и надежностью.

Расчет таких стропильных систем производится при помощи специальных программ, которые учитывают многочисленные факторы, что делает всю конструкцию очень надежной.

Преимущества использования металлических ферм

Фермы из металла раньше применялись везде, где была необходима высокая прочность конструкции, сегодня преимущество использования именно таких конструкций применяется и для частного строительства, а не только при сооружении промышленных предприятий. Сегодня востребованы металлические фермы, которые можно условно разделить на две группы: пространственные и плоские.

Плоские конструкции отличаются тем, что каждый металлический стержень расположен только в одной плоскости. Пространственные конструкции образуют брусья, отлично выдерживающие нагрузки со всех сторон. Это схоже с устройством башенного крана, которая устойчива к довольно сильным, продолжительным нагрузкам при использовании.

Основные элементы металлической фермы – это стропильный пояс и решетки, на пояс приходится продольная сила и момент, на решетку – поперечная сила. То пространство, которое располагается между ними, принято называть панелью, свободный промежуток между фермами – пролетом, пространство между осями поясов – высотой.

Виды металлических ферм.

Применяемые сегодня фермы из металла могут быть самыми различными, что сильно отличает их от прочих. Они отличаются по форме поясов, пролетов, размерами, схемами изготовления. Так, статические фермы могут быть рамными, балочными, вантовыми, арочными. Балочные в этом случае отличаются более экономным расходом материалов, меньшим весом, чем остальные, они могут применяться для изготовления конструкций, нуждающихся в устойчивости к большим, постоянным нагрузкам. Арочные используются для созданий необычных привлекательных форм кровли, но при их сооружении расход строительных материалов несколько увеличен.

Кроме того, применяются комбинированные схемы, полигональные, сегментированные, треугольные, трапециевидные, с параллельными поясами. Все они отличаются большой прочностью, небольшим весом, устойчивостью. Высокое качество монтажа стропильной системы обеспечивается тем, что любой расчет для подобной конструкции осуществляется при помощи специальных программ.

В качестве материалов для изготовления металлических ферм применяются облегченный металлический оцинкованный профиль (так называемые ЛСТК, то есть легкие стальные тонкостенные конструкции), скрепляемые саморезами и специальными болтами, либо специальные стальные балки, для которых используются сварные соединения.

Особенности расчета металлических конструкций

Рассчитать металлические стропильные фермы – это процедура, которая требует наличия специальных знаний. Обычно такие расчеты выполняются проектировщиками с использованием специальных программ, с учетом многочисленных факторов. Такой расчет и делает металлические конструкции максимально надежными. При расчетах стропильной системы необходимо учитывать такие факторы:

• постоянные нагрузки на крышу (вес кровельного материала и самой стропильной системы);
• дополнительные нагрузки (ветровые, снеговые, вес людей, которые поднимаются на поверхность крыши для осуществления ремонта, и прочее);
• периодические и особые нагрузки (наличие ураганов, сейсмические нагрузки, другие случайные факторы).

Схема снеговой нагрузки на крышу.

Снеговая нагрузка рассчитывается по формуле: N= Q*k

Q – количество осадков на квадратный м в зимний период;

k – коэффициент угла ската.

Стоит брать во внимание и ветровые нагрузки, которые включают в себя данные по максимальной скорости ветра в районе, этажности строения, конструктивным особенностям кровли, ее площади.

Точный расчет металлических ферм может сделать только специалист, не следует пытаться осуществить это самостоятельно!

Типы металлических ферм

1. Универсальные для промышленных зданий: односкатные и двускатные. Пролеты для них унифицированы, они принимаются кратными 3 м, могут быть на 18, 24, 30 метров. Угол наклона раскосов составляет обычно 45-50°, общая форма обеспечивает жесткость конструкции, способность выдержать большие нагрузки.
2. Металлические фермы, имеющие дополнительные шпренгели, используются в беспрогонных конструкциях для крупнопанельных железобетонных плит с шириной в 1,5 м. Это дает возможность на 4-6% уменьшить вес фермы.
3. Треугольные фермы применяются для жилых домов, когда уклон кровли планируется достаточно крутым.

Стропильная металлическая конструкция: монтажные работы

Монтаж стропильных металлических ферм должен осуществляться только профессионалами. Все крепления выполняются только согласно проекту. Это болтовые и сварные крепления (для различных типов материала). Правила монтажа зависят не только от типа конструкции, но и от ее спецификации, при величине пролета более 4,5 м рекомендуется предварительно ставить дополнительные опоры для любого вида ферм.

Выбор покрытия для в зависимости от угла наклона крыши

Все металлические стропила, точнее их вид и конструкция, зависят во многом от угла уклона кровли. Рассмотрим варианты устройства стропильных систем:

1. Уклон в 22-30 градусов. При устройстве кровли с уклоном 22-30° можно использовать такие варианты покрытия, как этернит, железо либо шифер. Фермы при этом делают треугольной формы, высота их должна составлять одну треть от длины пролета. Вес такой фермы будет относительно небольшим, для опор можно использовать наружные стены, которые возводятся на небольшую высоту для чердака. Если длина пролета равна 14-20 м, то каждая половина фермы должна иметь четное число панелей, длина панели должна составлять 1,5-2,5 м. Для указанной длины пролета оптимальное число панелей – восемь;

Для больших строений, где длина пролета составляет от 20 до 35 метров, необходимо использовать так называемые фермы Полонсо, то есть конструкцию из металла, которая состоит из двух треугольных ферм, соединяемых затяжками. Это дает возможность убрать длинные раскосы для серединных панелей, чтобы уменьшить вес. Верхний пояс в этом случае надо разбить на 12-16 панелей длиной для каждой 2-2,75 метров. Расчет для подшивки потолка должен учитывать при этом наличие затяжки в 4-6 панелей, которая крепится в узлах верхнего пояса.

1. Уклон в 15- 22°. При таком уклоне кровли расчет металлических ферм предусматривает высоту конструкции в 1/7 от длины пролета, нижний пояс при этом делается ломаным, что дает возможность снизить вес на 30% в сравнении с обычной треугольной фермой. Длина одного пролета при этом не должна быть больше 20 метров;
2. Уклон от 6 до 15°. Для крыш с небольшим уклоном применяют фермы трапециевидной формы с высотой от 1/7 до 1/9. В том случае когда потолок не подвешивается, можно применять раскосы, выполненные в виде решетки треугольной формы. Стены чердака для монтажа такой системы должны иметь должную высоту либо проектируется крыша, которая имеет переломы у опор. Панели нижнего пояса при этом должны быть равны размеру панелей верхнего пояса. Расчет осуществляется из учета того, что сама длина должна составлять 1,5-2,5 м, ко всем раскосам добавляются стойки. Для того чтобы конструкция не получилась тяжелой, используется решетка.

Использование металла для изготовления стропильных систем – это не такая и новинка. Известны такие конструкции еще с конца 19-ого века, хотя и применялись они крайне редко, в основном для строительства дворцов и храмов. Сегодня металл обрел вторую жизнь, из него делают надежные и очень прочные строения, жилые дома, промышленные объекты.

Расчет таких конструкций должен осуществляться только специалистами, для этого существуют специальные программы. Крепления металлических ферм могут быть различными, так же как материал изготовления: это сварные стальные конструкции, облегченные оцинкованные, которые крепятся при помощи саморезов и болтов. Вид самих ферм и размеры во многом зависят от того, какой уклон кровли будет сделан, какие нагрузки предполагаются.

Стропильная ферма металлическая для крыши

Стропильная ферма металлическая применяется не только в строительстве промышленных зданий, но и частных домов. Она давно зарекомендовала себя в роли надежной кровельной конструкции.

Стропильные фермы металлические: опорная конструкция кровли

Фермы – это элементы конструкций, которые, восприняв нагрузку в пролете, передают ее на опоры. Стропильные фермы металлические имеют вид решетчатой сквозной конструкции, выполненной из прямоугольных стержней, «собранных» друг с другом в узлы. Выбор их конструкции для конкретной крыши определяет расположение чердачного перекрытия, уклон кровли и необходимая длина пролета.

Стропильные фермы металлические в основном изготавливают из стальных профилей, чаще из уголка. Для более тяжелых конструкций профиль имеет тавровое или двутавровое сечение, а для гидротехнических сооружений – круглое, профильная труба. Стальная стропильная ферма широко используется в конструкциях для покрытия и перекрытия зданий, чаще с шириной пролетов больше 24 м.

Конструкция из металла

Прочность и жесткость этих элементов несущей конструкции обеспечивает их форма. Классический вариант металлической фермы состоит из прутьев – два параллельных и еще между ними, сваренные зигзагообразно. Благодаря такой компоновке даже при относительно малом расходе материала сопротивляемость конструкции из металла повышается.

Основные конструктивные элементы:

• пояса, верхний и нижний,образующие контур;
• решетка, собранная из раскосов и стоек.

Узловое соединение элементов выполняют непосредственным примыканием одного к другому. Стержни решетки фиксируют к поясам либо сваркой, либо посредством фасонных элементов. Помимо стропильных могут быть и подстропильные. Их используют как опоры для несущих конструкций и перекрытий, если расстояние между колоннами превышает шаг балок или у колонн неодинаковый шаг.

Виды: по поясам и решеткам

Их классифицируют по геометрии поясов и типу решетки.

По очертанию пояса

• с параллельными поясами – имеют достаточно конструктивных преимуществ. Наибольшая повторяемость деталей, связанная с равными длинами стержней для поясов и решетки, одной и той же схемой узлов, минимальным количеством стыков поясов, позволяет унифицировать конструкции, что дает возможность индустриализации их производства. Они оптимальны для мягких кровель.

• трапецеидальные (односкатные) – в сопряжении с колоннами дает возможность устраивать жесткие узлы рам, повышающих жесткость здания. В середине пролета на решетке этих ферм нет длинных стержней. Для них не требуются большие уклоны.
• полигональные – подходят для тяжелых строений, используемых для больших пролетов, при этом они дают существенную экономию стали. Полигональное очертание для легких вариантов нерационально, поскольку получение незначительно экономии несоизмеримо с усложнением конструкции.

• треугольные – обычно их используют для крутых крыш или, исходя из условий эксплуатации здания или вида кровельного материала. Хотя они просты в исполнении, однако имеют определенные конструктивные недостатки, скажем, сложность острого опорного узла, повышенный расход материалов при изготовлении слишком длинных стержней в центральной части решетки. Использование треугольных систем в ряде случаев обязательно, например, в строениях, где необходимо обеспечить с одной стороны значительный и равномерный приток естественного света.

Системы решетки

• треугольная – самая эффективная в случае параллельных поясов и трапецеидального очертания, возможно их использование в системе с треугольным очертанием;
• раскосная – раскосы, самые длинные элементы, должны быть растянутыми, стойки же, наоборот, сжатыми. Такая решетка по сравнению с треугольной более трудоемка и имеет больший расход материала;
• специальные – шпренгельные, крестовые и другие.

Расчет треугольной фермы и его особенности

При расчете учитываются требования СНиП по «Стальным конструкциям» и «Нагрузкам и воздействиям». Грамотно рассчитать стропильные системы из металла можно только при наличии специальных знаний. При этом учитываются многочисленные факторы, поэтому проектировщики, как правило, обращаются при расчетах к помощи специальных программ.

Что же лежит в основе расчетов треугольной фермы: пример

Фермы находятся под постоянным воздействием таких нагрузок, как вес кровли, фонарей, подвесных водосточных систем, вентиляторов, собственный вес несущей конструкции и других. К временным нагрузкам относят давление ветра, снега, вес людей, находящихся на крыше, подвесного транспорта.

Принимаются во внимание также особые или периодические нагрузки, типа сейсмических, урагана и т. д.

Изготовление и соединение элементов

• Сборка. Собирают их поэтапно из деталей на прихватках.

• Связку поясов производят, используя один или два спаренных уголка:

• верхние пояса изготавливают из неравнобоких двух уголков, имеющих тавровое сечение, стыковку проводят по меньшим сторонам;
• для нижних поясов используют, соответственно, равнобокие уголки.

• Если элемент большой длины, применяют соединительные и накладные пластины. В случае нагрузок, образованных в границах ее панелей, используются парные швеллеры.
• Угол установки раскосов – 45°, а стоек – 90°. Для их изготовления применяют равнобокие уголки, скрепляя элементы посредством пластин. Уголки в сечении либо крестообразное, либо тавровые.
• Полностью сварные системы изготавливают с использованием тавр.

• Сварка. Когда сборка на прихватках закончена вручную или полуавтоматическим способом выполняют сварочные работы, после чего каждый шов зачищают.
• Окраска. В стропильной конструкции на завершающем этапе сверлят отверстия и покрывают ее антикоррозийными составами.

Некоторые правила устройства

Вид и конструкция металлических стропил во многом зависит от уклона кровли. Рассмотрим связь между уклоном кровли и устройством стропильных систем:

• 6–15° – ферма трапециевидной формы, высота 1/7– 1/9 ее длины. Для обустройства чердака либо ее стены должны иметь соответствующую высоту, либо проектируемая крыша должна иметь переломы у опор. Размер панелей нижнего и верхнего пояса должен быть одинаковым. Для облегчения используют решетку.
• 15–22°– высота конструкции из металла равна 1/7 длины, нижний пояс должен быть ломаным – это позволяет снизить вес по сравнению с обычной треугольной порядка 30%. При этом один пролет по длине не должен превышать 20 м.
• 22–30° – система треугольной формы, высота 1/3 длины. Поскольку вес ее получается относительно небольшим, опорой могут служить наружные стены, возведенные на небольшую высоту.

Серия 1.263.2-4. Выпуск 1. Фермы пролетами 18, 21 и 24 м из прокатных уголков. Чертежи КМ (7,1 MiB, 368 hits)

1.263-2-4.1КМ-4 Схемы ферм с маркировкой узлов. Разбивка ферм на отправочные марки

1.263-2-4.1КМ-5 Схемы расположения ферм пролетом 18 м и связей

1.263-2-4.1КМ-6 Схемы расположения ферм пролетом 21 м и связей

1.263-2-4.1КМ-7 Схемы расположения ферм пролетом 24 м и связей

1.263-2-4.1КМ-8 Схема ферм с маркировкой элементов

1.263-2-4.1КМ-9 Сортамент ферм пролетом L=18 м и Н=1,2 м

1.263-2-4.1КМ-10 Сортамент ферм пролетом L=18 м и Н=1,8 м

1.263-2-4.1КМ-11 Сортамент ферм пролетом L=21 м и Н=1,8 м

1.263-2-4.1КМ-12 Сортамент ферм пролетом L=24 м и Н=1,8 м

1.263-2-4.1КМ-13 Схемы вертикальных связей В-1,В-2

1.263-2-4.1КМ-14 Узел 1

1.263-2-4.1КМ-15 Узел 2,3

1.263-2-4.1КМ-16 Узел 4

1.263-2-4.1КМ-17 Узел 5

1.263-2-4.1КМ-18 Узел 6

1.263-2-4.1КМ-19 Узел 7

1.263-2-4.1КМ-20 Узел 8

1.263-2-4.1КМ-21 Узел 9

1.263-2-4.1КМ-22 Узел 10

1.263-2-4.1КМ-23 Узел 11

1.263-2-4.1КМ-24 Узел 12-15

1.263-2-4.1КМ-25 Указание по расчету сварных швов узлов ферм

1.263-2-4.1КМ-26 Разметка отверстий по верхним поясам ферм для крепления связей

1.263-2-4.1КМ-27 Схема раскладки железобетонных плит и детали их приварки к поясам ферм

1.263-2-4.1КМ-28 Спецификация стали ферм пролетом 18 м

1.263-2-4.1КМ-29 Спецификация стали ферм пролетом 21 м

1.263-2-4.1КМ-30 Спецификация стали ферм пролетом 24 м

Утвержден : Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР 13.10.1982

Серия 1.263.2-4. Выпуск 2. Фермы пролетом 27, 30 и 36 м из прокатных уголков. Чертежи КМ (8,8 MiB, 129 hits)

1.263-2-4.2КМ-2 Схемы ферм с маркировкой узлов. Разбивка ферм на отправочные марки

1.263-2-4.2КМ-3 Схема расположения ферм пролетом 27 м и связей

1.263-2-4.2КМ-4 Схема расположения ферм пролетом 30 м и связей

1.263-2-4.2КМ-5 Схема расположения ферм пролетом 36 м и связей

1.263-2-4.2КМ-6 Схемы ферм с маркировкой элементов

1.263-2-4.2КМ-7 Сортамент ферм пролетом L=27 м; Н=1,8 м

1.263-2-4.2КМ-8 Сортамент ферм пролетом L=27 м; Н=2,1 м

1.263-2-4.2КМ-9 Сортамент ферм пролетом L=30 м; Н=1,8 м

1.263-2-4.2КМ-10 Сортамент ферм пролетом L=30 м; Н=2,1 м

1.263-2-4.2КМ-11 Сортамент ферм пролетом L=36 м; Н=2,1 м

1.263-2-4.2КМ-12 Сортамент ферм пролетом L=36 м; Н=2,4 м

1.263-2-4.2КМ-13 Схемы вертикальных связей В-1,В-2;В-3

1.263-2-4.2КМ-14 Узел 1

1.263-2-4.2КМ-15 Узел 2,3

1.263-2-4.2КМ-16 Узел 4

1.263-2-4.2КМ-17 Узел 5

1.263-2-4.2КМ-18 Узел 6

1.263-2-4.2КМ-19 Узел 7

1.263-2-4.2КМ-20 Узел 8

1.263-2-4.2КМ-21 Узел 9

1.263-2-4.2КМ-22 Узел 10-13

1.263-2-4.2КМ-23 Указание по расчету сварных швов в узлах ферм

1.263-2-4.2КМ-24 Разметка отверстий по верхним поясам ферм для крепления связей

1.263-2-4.2КМ-25 Схема раскладки железобетонных плит и детали их приварки к поясам ферм

1.263-2-4.2КМ-26 Спецификация стали ферм пролетом L=27 м;Н=1,8 м

1.263-2-4.2КМ-27 Спецификация стали ферм пролетом L=27 м;Н=2,1 м

1.263-2-4.2КМ-28 Спецификация стали ферм пролетом L=30 м;Н=1,8 м

1.263-2-4.2КМ-29 Спецификация стали ферм пролетом L=30 м;Н=2,1 м

1.263-2-4.2КМ-30 Спецификация стали ферм пролетом L=36 м;Н=2,1 м

1.263-2-4.2КМ-31 Спецификация стали ферм пролетом L=36 м;Н=2,4 м

Принят : МАДИ Минвуза СССР (Московский автомобильно-дорожный институт)

Принят : Президент Российской Федерации

Принят : ЦИТП Госстроя СССР

Утвержден : Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР 04.01.1983

Серия 1.263.2-4. Выпуск 3. Фермы пролетом 18, 21, 24, 27, 30 и 36 м из прокатных уголков под облегченную кровлю (11,6 MiB, 80 hits)

1.263-2-4.1КМ-2 Схемы ферм с маркировкой узлов. Разбивка ферм на отправочные марки

1.263-2-4.1КМ-3 Схема расположения ферм пролетом 18 м, прогонов и связей

1.263-2-4.1КМ-4 Схема расположения ферм пролетом 21 м, прогонов и связей

1.263-2-4.1КМ-5 Схемы расположения ферм пролетом 24 м, прогонов и связей

1.263-2-4.1КМ-6 Схемы расположения ферм пролетом 27 м, прогонов и связей

1.263-2-4.1КМ-7 Схемы расположения ферм пролетом 30 м, прогонов и связей

1.263-2-4.1КМ-8 Схемы расположения ферм пролетом 36 м, прогонов и связей

1.263-2-4.1КМ-9 Схема ферм с маркировкой элементов

1.263-2-4.1КМ-10 Сортамент ферм пролетом L=18 м; Н=1,2 м

1.263-2-4.1КМ-11 Сортамент ферм пролетом L=18 м; Н=1,8 м

1.263-2-4.1КМ-12 Сортамент ферм пролетом L=21 м; Н=1,8 м

1.263-2-4.1КМ-13 Сортамент ферм пролетом L=24 м; Н=1,8 м

1.263-2-4.1КМ-14 Сортамент ферм пролетом L=27 м; Н=1,8 м

1.263-2-4.1КМ-15 Сортамент ферм пролетом L=27 м; Н=2,1 м

1.263-2-4.1КМ-16 Сортамент ферм пролетом L=30 м; Н=1,8 м

1.263-2-4.1КМ-17 Сортамент ферм пролетом L=30 м; Н=2,1 м

1.263-2-4.1КМ-18 Сортамент ферм пролетом L=36 м; Н=2,1 м

1.263-2-4.1КМ-19 Сортамент ферм пролетом L=36 м; Н=2,4 м

1.263-2-4.1КМ-20 Схемы вертикальных связей В-1…В-4

1.263-2-4.1КМ-21 Узел 1

1.263-2-4.1КМ-22 Узел 2,3

1.263-2-4.1КМ-23 Узел 4

1.263-2-4.1КМ-24 Узел 5

1.263-2-4.1КМ-25 Узел 6

1.263-2-4.1КМ-26 Узел 7

1.263-2-4.1КМ-27 Узел 8

1.263-2-4.1КМ-28 Узел 9

1.263-2-4.1КМ-29 Узел 10

1.263-2-4.1КМ-30 Узел 11

1.263-2-4.1КМ-31 Узел 12-15

1.263-2-4.1КМ-32 Указание по расчету сварных швов узлов ферм

1.263-2-4.1КМ-33 Разметка отверстий по верхним поясам ферм L=18-24 м для крепления связей

1.263-2-4.1КМ-34 Разметка отверстий по верхним поясам ферм L=27-36 м для крепления связей

1.263-2-4.1КМ-35 Таблицы для выбора марок прогонов и профиля размеров настила

1.263-2-4.1КМ-36 Спецификация стали ферм пролетом L=18 м;Н=1,2 м;Н=1,8 м

1.263-2-4.1КМ-37 Спецификация стали ферм пролетом L=27 м;L=24 м;Н=1,8 м

1.263-2-4.1КМ-38 Спецификация стали ферм пролетом L=27 м;Н=1,8 м;Н=2,7 м

1.263-2-4.1КМ-39 Спецификация стали ферм пролетом L=30 м;Н=1,8 м;Н=2,1 м

1.263-2-4.1КМ-40 Спецификация стали ферм пролетом L=36 м;Н=2,1 м

1.263-2-4.1КМ-41 Спецификация стали ферм пролетом L=36 м;Н=2,4 м

Утвержден : Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР 06.05.1983

Серия 1.263.2-4. Вып-4. Фермы пролетом 15, 18, 21, 24, 27 и 30 м из сварных гнутозамкнутых профилей (с пониженной высотой) (6,8 MiB, 139 hits)

1.263-2-4.4-01КМ Схемы ферм с маркировкой узлов. Разбивка ферм на отправные марки

1.263-2-4.4-02КМ Схемы расположения ферм пролетом 15,18 м и связей

1.263-2-4.4-03КМ Схемы расположения ферм пролетом 21,24 м и связей

1.263-2-4.4-04КМ Схемы расположения ферм пролетом 27,30 м и связей

1.263-2-4.4-05КМ Схемы ферм с маркировкой элементов

1.263-2-4.4-06КМ Сортамент ферм пролетом 15,18,21 м

1.263-2-4.4-07КМ Сортамент ферм пролетом 24 м

1.263-2-4.4-08КМ Сортамент ферм пролетом 27 м

1.263-2-4.4-09КМ Сортамент ферм пролетом 30 м

1.263-2-4.4-10КМ Геометрические схемы отправочных марок стропильных ферм

1.263-2-4.4-11КМ Узел 1,2

1.263-2-4.4-12КМ Узел 3…8

1.263-2-4.4-13КМ Узлы опирания ферм (варианты)

1.263-2-4.4-14КМ Фрагменты плана настила с расположением креплений

1.263-2-4.4-15КМ Допускаемая расчетная нагрузка на настил

1.263-2-4.4-16КМ Узел крепления связей

1.263-2-4.4-17КМ Сварные швы ферм

1.263-2-4.4-18КМ Детали Д-1…Д-3

1.263-2-4.4-19КМ Спецификация стали ферм пролетом 15,18,21 и 24 м

1.263-2-4.4-20КМ Спецификация стали ферм пролетом 27 и 30 м

1.263-2-4.4-21КМ Ведомость расхода материалов

Утвержден : Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР 29.03.1984

Стропильные фермы металлические: расчет конструкции, изготовление

Стропильные фермы металлические– это легкая металлоконструкция, обладающая особой прочностью. В отличие от балок, сплошных по конструкции, они – решетчатые.

Для небольших строений, например, сарая или гаража, часто используют односкатную кровлю. Простая в устройстве, она легко изготавливается без привлечения профессиональных строителей и смотрится весьма привлекательно. Для обустройства жилых домов подобное решение применяется реже: зачастую срабатывает сила традиции и небольшой для наших мест опыт ее проектирования и возведения. Наступило время оценить преимущества такой конструкции.

Особенности: плюсы и минусы

Односкатная крыша представляет собой прямоугольную абсолютно плоскую форму, расположенную под углом по отношению к коробке здания. Величина ее наклона может быть разной в зависимости от архитектурного замысла, климатических условий и окружающего ландшафта. При использовании качественных материалов, служит не менее 20–30 лет.

Подобное устройство кровли считается наиболее устойчивым , в том числе и к внешним природным воздействиям, если расположение строения безошибочного по отношению к розе ветров.

Снег на поверхность ложится ровным слоем, что делает нагрузку равномерной и безопасной.

Наклонная односкатная форма лучше, чем двускатная, хотя она не позволяет создать удобное чердачное пространство. Зато проще с системой проветривания: аэраторы и вентилируемый конек просто не нужны.

К преимуществам также относят:

• Небольшая нагрузка на несущие конструкции из-за сравнительно небольшого веса.
• Наименьший расход строительных материалов по сравнению с другими видами крыш.
• Скромные финансовые затраты.
• Простой и быстрый способ возведения, доступный для выполнения своими руками.
• Не существует ограничений в выборе кровельных материалов и системе стропил.
• Доступное планирование и монтаж систем водостока и дымоходов.

Гармоничный красивый проект требует соблюдения многих условий, иногда в ущерб функциональным потребностям.

Недостатков меньше, чем преимуществ, но все же, они есть.

• Для обустройства жилого пространства мансарды требуется значительная ширина дома и высокий угол наклона кровли.
• Низкий скос может стать причиной слабой теплоизоляции.
• Требуется усиленная водосточная конструкция с более широким диаметром труб, так как вся вода стекает в одном направлении. Рекомендованы металлические системы с закреплением кронштейнов на расстоянии не менее 40 см.
• При наклоне меньше 45 градусов, чтобы снизить нагрузку, зимой придется постоянно очищать крышу от снега.

Устройство кровли

Как и строение любой крыши, качественный состав элементов односкатной зависит от финишного покрытия. Количество основных элементов невелико, но требует к себе внимания.

Армопояс

Снижает распирающую нагрузку стропил и способствует равномерному распределению веса всей конструкции. Необходим в обязательном порядке для строений из газобетона, керамзитобетона и кирпичных стен, если строительство ведется в сейсмоопасном регионе.

Мауэрлат

Располагается на верхних частях стен в виде брусьев. Соединен с армопоясом или, в случае строения из кирпича, закрепляется через уже забитые или замурованные в стенах анкеры прочной проволокой – не менее 6 мм диаметра. Сами анкеры должны находиться на расстоянии 30 см от торца стены. Если дом деревянный, из двойного минибруса, то роль мауэрлата выполняет верхняя обвязка

Фронтон

Редко встречается в строительстве односкатных крыш. Его наличие определяется в зависимости от разницы в высоте между двумя несущими стенами.

Система стропил

Служит основанием для укладки кровли, на нее оказывается основная нагрузка. Важно предусмотреть, чтобы она распределялась равномерно по периметру верхней части всего здания, а давление на узлы не превышало допустимых значений. Для создания используются балки из дерева, сечение которых зависит от площади крыши и количества элементов опоры.

Опоры

Подбираются после вычисления веса конструкции и определения финишного покрытия. Количество определяется углом наклона и длиной пролета.

Обрешетка

Необходима для укладки и закрепления кровельного покрытия и увеличения несущей способности, чтобы каркас мог выдерживать и собственную тяжесть и противостоять дополнительным нагрузкам: снег, вес человека во время проведения ремонтных работ.

Для битумной черепицы выполняют сплошную обрешетку. Для этих целей используются доски – обрезные или не обрезные, могут применяться панели МДФ. Скат может выступать за границы фронтона, образуя козырек для веранды или террасы.

Изоляция

Обеспечивает защиту от попадания влаги и промерзания. Прокладывается со стороны чердака между стропилами и закрепляется на обрешетке.

Утеплитель

Состоит из рулонных плиточных материалов, которые укладываются изнутри на обрешетку.

Пароизоляция

Пленочные покрытия, которые укладываются поверх утеплителя и закрепляются строительным степлером.

Планка конька

Служит защитой для верхнего ребра крыши, предотвращая попадание влаги и гниение внутренних элементов пирога.

Крепежи

Ригель

Вид горизонтальной опоры для элементов несущих конструкций. Элемент распределяет нагрузку стропил между другими балками.

Распорки

Опоры, которые размещаются в пролетах и увеличивают устойчивость всего каркаса.

Подкосы

Виды

Односкатные конструкции популярны во многих странах и используются при возведении как бюджетного, так и ультрамодного элитного жилья. При высоком наклоне крыши, отказавшись от чердачного помещения, есть возможность оптимизировать планировку. При низком – произойдет увеличение объема жилых помещений.

Плоская кровля часто выступает в паре с другими видами, как элемент разноуровневой системы. Это прекрасное дополнение для ломаной, полукруглой и других разновидностей крыш с разными скатами.

Красиво смотрятся двухуровневые варианты «односкаток» с разными углами наклона, направленными в противоположные стороны. Простые конструкции способны украсить козырьки, служащие частью веранды или выступающей мансарды.

По типу проветривания различают 2 типа:

• вентилируемые – скос от 5 до 20 градусов, отверстия располагаются в коленчатой стенке;
• не вентилируемые кровли – угол наклона от 3 до 6.

Стропильная система

Создание проекта и построение системы зависит от масштабности постройки и определяется:

• климатической зоной и розой ветров;
• линейными размерами основания – влияет на число стропильных ног, количество дополнительных опор и расстояние между ними;
• углом наклона – определяет наличие фронтона и способ крепления к опорам;
• типом материала кровли – диктует выбор характеристик строительного материала и строение обрешетки.

Шаг стропил также зависит от их длины и сечения:

• при длине, 3 м шаг – от 1100 до 2150 мм, сечение – от 80 х 100 до 90 х 160 мм;
• при 6,5 м, расстояние – от 1100 до 1400 мм, поперечный срез – не менее 120 х 220 мм.

Часто для больших строений нужна балка длиннее 7–8 м. Чтобы нарастить, ее сшивают, а места стыка усиливают и скрепляют дощечками или металлическими пластинами. Чем габаритнее элементы стропил, там меньше расстояние между ними.

Для обеспечения жесткости конструкции предусмотрены:

• стойки, ригели и подкосы с минимальным сечением – 50 х 100 мм;
• лежни и прокладки из бруса – 100 х 150 мм.

Классификация систем по ширине:

• До 4,5 метра. Простейшие безопорные сооружения – кровля фиксируется на мауэрлате из двух бревен или досок, которые закреплены на стенах.
• От 4,5 до 6 м. Конструкция усиливается:
  • лежнем – на высоте перекрытия;
  • подстропильной ногой – она служит подпоркой балки по центру основания; уклон ноги определяется шириной дома и высотой лежня над перекрытием.

• От 6 до 9 м. Предусмотрены два подкоса, которые устанавливаются по обе стороны стропильной ноги.
• От 9 до 12 м. Обязательно нужна еще одна опора, которая может быть частью выступающей внутренней стены или дополнительной консольно-прогонной конструкции, которая удерживается подкосами.
• Более 12 метров. Значительно возрастает число подстропильных ног. Увеличение до конца свесов кровли ведет к наращиванию балок по краям специальными элементами – кобылками. Закрепление производится накладками – не меньше 60 см, которые фиксируются с помощью болтов или гвоздей, иногда монтажными пластинами.

Кроме того, стропильные системы различают по типу опор.

Наслонный

Система из стоек и подкосов опирается на брус мауэрлата, который закреплен на внешних стенах, а в некоторых случаях и с внутренней стороны. Дистанция между стропилами – от 600 до 1400 мм. Величина зависит от веса кровельного покрытия и характеристик дерева. Такие простые конструкции доступны для наклона крыши до 26 градусов и пролетом до 5 м. Чаще всего используется для хозяйственных построек: сараев, мастерских, гаражей.

Для эксплуатируемых кровель, то есть угол наклона которых стремится к нулю, стропильные ноги упираются:

• с одной стороны – на более высокую несущую стену;
• с другой – в мауэрлат.

Висячие стропила

Применяют, когда невозможно установить дополнительные опоры между боковыми стойками. В таком случае конструкции любых размеров собирают на земле или в мастерской, а уже готовые фермы поэтапно доставляются к месту стройки.

Возможные материалы:

• металл;
• железобетон;
• дерево (сосна), сечением для стропил – 50 х 150 мм, для обрешетки – 50 х 50 мм.

Скользящие системы

Необходимы для обустройства крыши в зданиях со значительной усадкой в первое время после постройки. К ним относятся дома, возведенные из бруса или бревен – неравномерное проседание до 10%. Для деревянных конструкций очень важен и способ крепления стропильных ног.

Принципы устройства усвоить несложно:

• Монтаж стропил производится на бревно конька.
• Соединение ног может производиться встык или внахлест (на гвозди, болты и стальные пластины).

• Шаг и подбор толщины дерева для стропил определяется весом кровельного покрытия. При толщине верхнего слоя 50 мм, выбирается обрезная доска шириной 200 мм.
• Крепление к мауэрлату особое – слегка свободное, без жесткости. Это обеспечивает своеобразное скольжение, что позволяет избежать деформации крыши во время усадки и уменьшить распирающую нагрузку стен. В качестве крепежей используются специальные кронштейны из стали, толщиной 2 мм, с уголком.

Угол наклона

Чем больше угол, тем выше парусность. Поэтому скос кровли всегда должен быть направлен в сторону наиболее частых ветров. Таким образом снижается нагрузка во время большого шторма. Важно учесть при расчетах и климатическую зону.

Небольшой наклон может стать причиной скопления большого количества снега. Если его вовремя не убрать, дождаться образования наледи, крыша под ее значительным весом в лучшем случае прогнется, а в худшем – проломится.

Естественный сход по кровле осадков – не менее важная причина при учете поверхности и прочности покрывных материалов. Шершавые виды лучше подойдут для засушливых регионов, гладкие – для мест, славящихся обильными дождями и снежными зимами.

Оптимальные значения для черепицы:

• металлическая, керамическая и цементно-песчанная – не менее 6 градусов;
• битумная – не меньше 12.

Предельные значения для листовой кровли:

• шифер, профнастил, ондулин – минимум 6 градусов;
• медь, оцинкованные листы (цинк-титановые) – от 17;
• плиты из асбестоцемента – от 27.

При выборе кровельных материалов стоит перепроверять информацию. Иногда заявленные величины уклона для покрытия, указанные изготовителем, не совпадают с ГОСТом. Сам расчет лучше доверить профессионалам, потому что нюансов много, особенно у габаритных строений.

После определения величины наклона одну из несущих стен доводят до уровня, который обеспечит выполнение проекта.

Необходимые расчеты для выяснения длины стропил без учетов свесов производят по правилам прямоугольного треугольника.

Чтобы обеспечить сток воды и защитить стены от намокания, кровля выносится в среднем на 600 мм. Для технических построек минимум для свеса составляет – на 20–25, для двухэтажных жилых коттеджей и особняков – до 1200 мм.

Значение имеет и эстетика всего здания. Для определения собственных предпочтений, перед созданием проекта, можно воспользоваться компьютерными программами. Это позволит увидеть не только целиком всю кровлю, но и ее гармоничное сочетание с домом.

Материалы

Качество стройматериалов определяет прочность и долговечность всего здания, поэтому кровельные покрытия выбирать стоит внимательно, с учетом характеристик как коробки здания, так и возможностей будущей стропильной системы.

Дерево

Для каркаса подбирается древесина 1–3 сорта с частотой сучков на метр – не более 3, причем их высота не должна превышать 3 см. Трещины могут присутствовать, но неглубокие и небольшой длины – не превышающие половину длины доски.

1. Несущие балки должны иметь толщину от 50 мм.
2. Длина досок:
   • из хвойных пород – до 650 мм;
   • из лиственных – до 450 мм.
3. Дополнительные элементы – прогоны, мауэрлат, подушки – изготавливают только из твердых лиственных пород и обрабатывают антисептиком.

Кровля

Современный ассортимент покрытий для крыш весьма разнообразен, поэтому несложно подобрать подходящий материал по цвету, форме, необходимой прочности и цене.

Керамическая черепица

Материал может быть разных видов: плоская ленточная, пазовая, одно- или двухволновая. Хорошо подходит при угле наклона крыши от 25 до 60 градусов для домов из камня, кирпича или дерева. При меньших значениях скоса требуется усиливать вентиляцию и гидроизоляцию, при больших – понадобится дополнительно укреплять узлы, устанавливать добавочные крепления, ведь черепица весьма тяжелый материал.

Вес одного фрагмента 30 х 30 см может варьироваться от 2 до 4,5 кг, то есть 1 м2 может потянуть на 50 кг. Для сравнения металлочерепица весит в 10 раз меньше – 5 кг/м2. Поэтому шаг стропил для керамики требуется минимальный и деревянная обрешетка с мелкими ячейками. Зато черепица имеет отличную звукоизоляцию, красивый цвет и фактуру. Прочность одного элемента небольшая, но срок службы всей крыши превышает среднюю продолжительность жизни человека и достигает 150 лет.

Металлочерепица

Это рифленые оцинкованные стальные листы, которые с внешней стороны имеют полимерное покрытие. Количество защитных слоев, как и способ крепления между собой элементов, разнится в зависимости от изготовителя. Бывают как с глянцевые, так и матовые. Размеры всевозможные, толщина – от 0,4 мм, вес 1 м2 – от 3 до 5 кг.

Сборка производится на обрешетку, крепление гвоздями или саморезами, нахлест – в одну волну. Рекомендуемый наклон – от 15 градусов. Если он не превышает 20, то осадки могут слишком медленно стекать, поэтому стыки настилов дополнительно герметизируют.

В целом металлическая кровля довольно прочная и долговечная. Гарантийный срок – от 5 до 15 лет, но не всегда учитывается износ полимерного слоя. Из недостатков только плохая звукоизоляция и большое число отходов.

Мягкая черепица

Ее еще называют битумная. В основе материала – полиэстер, стекловолокно и целлюлоза. Они наносятся на битумные элементы, а сверху покрываются красящим веществом. Особенностью является сцепление, склеивание элементов под воздействием солнечных лучей. Выпускается в виде прямоугольников или полукруглых листов. Срок службы производителями определяется в пределах 15–20 лет без учета стойкости цвета.

Параметры:

• длина – 100 мм;
• ширина – от 300 мм;
• вес на 1 м2 – 8–12 кг.

Универсальный материал с хорошей изоляцией в равной степени подходит для жилых и хозяйственных построек. Рекомендуемый угол наклона – от 12 градусов. По технологии предусмотрена гидроизоляционная подложка или подкладочный слой. Роль такого ковра может выполнять старое битумное покрытие. Среди недостатков – горючесть, неустойчивость к ультрафиолету и монтаж только в теплое время года.

Профнастил

Выпускается в виде гофрированных оцинкованных листов стали всевозможных размеров. Волны обеспечивают покрытию жесткость и прочность, их высота и форма зависят от конкретной модели. Различают трапециевидные, синусообразные или закругленные.

Некоторые производители внешнюю сторону покрывают стойкой полимерной пленкой.

Чтобы обеспечить гидроизоляцию, при укладке используется пергаминовая прокладка. Крепление к обрешетке осуществляется саморезными винтами, места стыков обрабатывают битумным составом. Рекомендованный наклон крыши с профнастилом – от 10 градусов.

Как и все металлические кровли, материал обладает небольшой звукоизоляцией, поэтому он чаще используется для промышленных объектов и сараев. Гарантийный срок эксплуатации – 15–20 лет.

Ондулин

Универсальные покрывной материал, который может применяться даже для облицовки дома. В его основе – целлюлоза, которая пропитана очищенным битумом с добавлением смол и пигментов. Цвет стойкий. Стандартные размеры листа – 2000 х 950 мм, вес – 6,5 кг/м2, что легче традиционного шифера в 4 раза.

К положительным свойствам относятся:

• легкость;
• прочность;
• влагонепроницаемость;
• отличная звукоизоляция;
• высокая устойчивость к температурным перепадам;
• невосприимчивость к воздействию химических реагентов.

Хотя минимальный допустимый уровень уклона – 6 градусов, ондулин не рекомендуют применять для крыш с небольшим скосом: отсутствует возможность удерживать длительное время снег. При более высоких значениях и правильной эксплуатации срок службы составит около полувека, гарантия гидронепроницаемости – 15 лет.

Шифер

Гофрированные листы из композитного материала на основе портландцемента и асбестового волокна. Форма волнистого листа всегда прямоугольная – 120 х 70 мм, вес – от 10 до 15 кг/м2. Уровень наклона кровли – от 12 до 60 градусов. Технологией при монтаже предусмотрен подкладочный слой из рубероида или пергамина.

К обрешетке шифер крепится внахлест при помощи гвоздей через мягкие герметичные прокладки.

Брус для каркаса выбирается:

• для стандартного листа – 50 х 50 мм, стропильный шаг – от 500 до 550 мм;
• для усиленного – 75 х 75 мм, длина шага – от 750 до 800 мм.

Рубероид

Один из популярных бюджетных вариантов. Представляет собой кровельный картон, пропитанный и покрытый битумом. Чтобы избежать слипания, на верхнюю часть нанесена крупнозернистая присыпка.

Современная разновидность – еврорубероид, который состоит из стеклоткани или полиэстера, пропитанного битумом. Сверху присутствует полимерный слой. Этим эластичным и водонепроницаемым материалом часто покрывают небольшие участки кровли со сложной формой. Основной недостаток – быстрая воспламеняемость, поэтому проводить полную укладку можно только на технических объектах.

• Стропильная система односкатной крыши по уровню сложности сборки относится к наиболее простым вариантам, к тому же еще и самым экономичным в плане расхода материалов. Поэтому такую конструкцию чаще всего используют для кровли подсобных помещений: гаражей, хозяйственных построек, мастерских и прочих. Но, также данный тип стропильного каркаса применяется и для жилых строений.

  Однако, несмотря на простоту сборки, в проектировании односкатных крыш, а тем более при их строительстве обязательно необходимо соблюдение всех правил, и требовании в соответствии со СНиП. Почему нужно серьезно отнестись к сборке такой простой стропильной системы, а также что следует учесть в процессе работы?

  В чем преимущество односкатных типов крыш

  Как было сказано во вступлении, односкатная крыша превосходит двухскатные аналоги по простоте в строительстве. Такую кровлю можно взвести даже в одиночку, причем в более короткие сроки. Кроме того существует масса других положительных моментов из-за которых стоит выбрать подобный вариант.

  1

  Значительно меньший расход материалов:

  2 Простота монтажа. Всю работу можно выполнить одному человеку, ведь не нужно собирать стропильные пары, а тем более осуществлять подъем тяжелых деталей на место сборки стропильного каркаса. 3 Меньшая масса конструкции. За счет использования небольшого количества материалов, снижается вес, что позволяет закладывать более легкий фундамент под все строение. 4 Снижение ветровой нагрузки. За счет более низкого силуэта, односкатная крыша не так подвержена парусности, а это не создает сопротивление ветру. 5 Допускается оборудование жилого чердака (мансарды). При соответствующем проектировании строения вполне возможно создание мансарды под односкатной крышей. 6 Возможность создания эксплуатируемой кровли.

  Однако, несмотря на массу преимуществ, подобные конструкции обладают и отрицательными качествами, не всегда позволяющими использовать такие типы крыш. Основные негативные свойства односкатных типов кровельных конструкций следующие:

  • Нежелательное использование в регионах с большим количеством осадков в зимний период. В других районах страны требуется точный расчет , с тщательным подбором сечения пиломатериалов.

  Стоит учесть, что подобные конструкции стропильных систем более целесообразно использовать в южных регионах с малым количеством осадков и постоянными ветрами. Севернее не стоит возводить кровлю с углом наклона скатов менее чем в 45 градусов.

  • Более высокие требования к гидроизоляции.
  • Односкатная крыша не всегда сочетается с подобранным стилем и дизайном дома.

  Несмотря на недостатки, односкатные варианты крыш актуальный вариант, особенно в малоэтажном частном строительстве.

  Проектирование односкатных крыш. Что учесть



  Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.

  Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к , установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.



  • При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом.
  • Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.

  Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:



  • При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!).
  • Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.

  Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.

  Выбор угла наклона ската



  От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.

  Расчет углов наклона всех кровельных конструкций должен производиться в точном соответствии с СНиПом 2.01.07-85 «Нагрузки и воздействия». Эти строительные нормы предоставляют всю информацию по конкретному региону страны.

  Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.


  Не стоит забывать, что в регионах с большим количеством осадков в зимний период наиболее оптимальное расположение скатов составляет 45°.

  Подбирая углы наклона ската и кровельный материал нужно учесть, что плоскости с небольшими уклонами придется очищать от накопившихся масс снега, поэтому лучше всего подобрать настил способный выдержать вес человека без последующих деформаций.

  Сборка различных вариантов стропильных систем односкатной крыши

  Односкатные типы стропильных конструкций чаще всего применяются для перекрытия подсобных строений: гаражей, сараев и пристроек. Как выполняются работы по сборке?

  Односкатная крыша гаража

  Обычно ширина пролета у гаражей редко превышает 4000 мм, поэтому над данной постройкой можно использовать простейшую схему стропильного каркаса. Сборка осуществляется поэтапно следующим образом:




  • Мауэрлат изготавливается с бруса сечением не менее чем 100×150 мм. К внешнему краю деталь не должна сдвигаться ближе 50-ти мм. Крепиться элемент на заранее вмурованные в кладку шпильки. Если строение из дерева, то функцию мауэрлата выполняет верхний венец стен.
  • Под стропила лучше всего заранее заготовить шаблон соответствующей длины. Причем желательно чтобы изначально брус был немного больше (на 50-100 мм с каждого края) от запланированной протяженности. Требуемый вылет карнизов формируют уже после установки стропил, обрезав лишние края. Обычно свесы крыши изготавливаются в пределах 400-500 мм с каждой стороны.
  • По всей протяженности мауэрлата делается разметка под врубку для стропил. Шаг между ними в соответствии с проектом. Выборку древесины делают на глубину, не превышающую 1/3 часть толщины бруса.



  • Изготовленные стропилины устанавливаются на свои места и соединяются с мауэрлатом выбранным способом (гвозди, скобы, уголки и прочие).
  • По окончанию установки, стропила торцуются до требуемой длинны, и закрываются набиваемой ветровой доской.
  • Для формирования свесов крыши впереди и сзади гаража можно воспользоваться двумя способами.

1. Мауэрлат выноситься на требуемую длину за стены строения.
2. К крайним стропилам крепят дополнительные элементы – кобылки.

На заметку

Соответственно потом уже изготавливается обрешетка под кровельный настил!

Формирование стропильной системы пристройки

Пристройки к дому могут иметь различные параметры, и при ширине пролетов менее чем 4000 мм можно применить классическую схему с опорой стропил на две несущие точки. Однако с более широким строениями (˃4000 мм) потребуется установка подкосов, которые упираются в стену здания.

• На внешнюю стену пристройки укладывается мауэрлат, изготовленный из бруса 100×150 мм. Крепеж детали осуществляется выбранным способом (на шпильки, анкеры), в деревянном строении деталь не монтируют используя в качестве опоры для стропил верхний венец стены.
• В противоположной стене дома, под стропилины нужно подготовить гнезда под размер стропилины в толще стены (такие пазы можно изготовить еще на этапе кладки).

• Для подкосов можно использовать доску 50×150 мм. Их нужно монтировать с углом не более чем 45 градусов к опорной стене.
• Стропила укладывают на мауэрлат, заводя противоположные концы в подготовленные пазы. Со стеной брус соединяют монтажными уголками, а с противоположной стороны на гвозди или скобы.
• Под подкосы также готовят пазы, предварительно рассчитав угол наклона. Соединение элементов со стропилинами можно сделать путем забивания скоб или гвоздей.

В деревянных домах крепеж стропилин к стене осуществляться за счет установки кронштейнов (П-образные для стропил) под пятки детали снизу.

После установки стропила укорачивают, формируя свесы карнизов, и набивают ветровые доски. Следующим шагом монтируют обрешетку под кровельный настил.

Создавая стропильную систему сарая или хозяйственного блока, схему сборки выбирают зависимо от длины будущих стропил, при превышении значения в 4000 мм, потребуется установка дополнительных элементов: подкосов, ферм и прочих.

Соблюдение всех основных требований позволит эксплуатировать такую крышу на протяжении 15-25 лет, а с профилактическими осмотрами и реставрационными работами значительно дольше.
