Как сделать стропильную систему двухскатной. Как сделать двухскатную крышу: пошаговая инструкция в фото и видео. Советы специалистов по изготовлению стропил и сборке кровельного каркаса

Стропильная система любого объекта равноценна значению несущих конструктивных элементов дома. Крыша играет роль узла, под которым собраны ребра жесткости здания. Соответственно при монтаже кровли своими руками требуется уделить максимальное значение всем единицам конструкции, даже при использовании простого варианта – двускатного.

Преимущества двускатных крыш

Вариантов скатных стропильных систем масса. Среди них особой популярностью пользуется простая симметричная. Почему? Вот ее достоинства:

• На базе двускатной крыши создаются вариации для отображения особой архитектуры здания.
• Простые расчеты, доступные для понимания.
• Цельная конструкция создает благоприятные условия для сухости внутреннего пространства и беспрепятственного стока воды, схода снега, наледи.
• Ремонтопригодность, прочность и износоустойчивость двускатной крыши намного выше других вариантов.

В зависимости от размера у домовладельцев всегда имеется возможность обустроить подкровельное пространство, сделать из него полноценный этаж или мансарду. Словом, двускатная крыша – правильное и выгодное решение для любого объекта, будь то жилой дом, дача или баня.

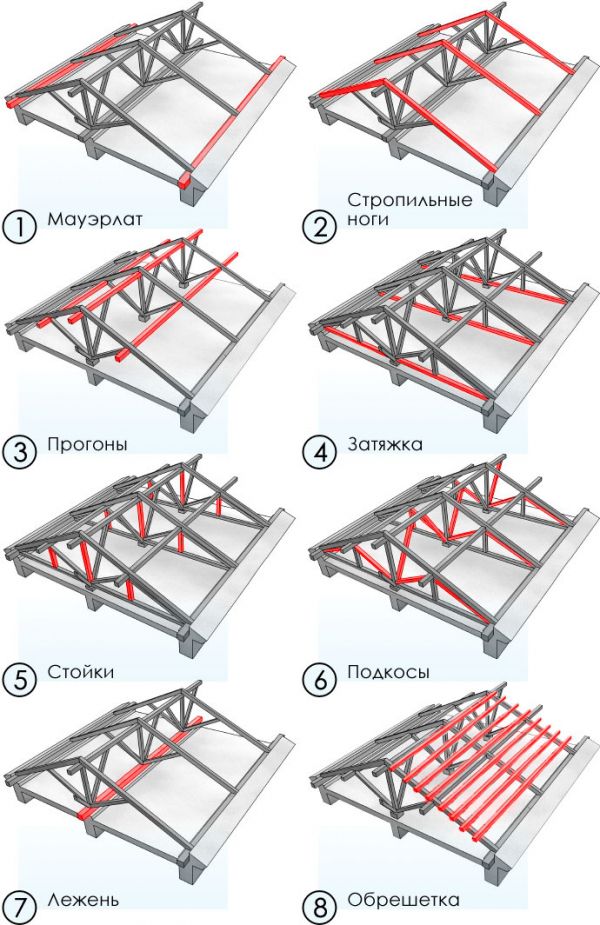

Элементы стропильной системы

В зависимости от вида кровли, конструктивные элементы разнятся. Без знания о назначениях каждого, устроить надежное покрытие дома – невозможно. Разберем подробно:

Мауэрлат

Основа стропильной системы. Представляет собой брус сечение не меньше 150 мм, или двутавровый швеллер, если конструкция крыши металлическая. Располагается на несущих стенах объекта. Его назначение – распределять нагрузку системы равномерно по всей конструкции дома.

Нога стропильная

Конструктивная основная единица системы. Вкупе с другими образует систему фермы – усиления прочности всей кровли. Изготавливается из деревянного бруса, не уступающему в сечении мауэрлату или профильных труб.

Стойка стропильная

Вертикальный брус или трубы. В зависимости от варианта двускатной крыши стойки могут располагаться по центру и/или бокам. Принимают часть веса всей стропильной системы, оттого и величина сечения – 150 мм.

Прогоны стропильные

Горизонтальные балки, укладываемые на стойки и под конек для поддержки стропильных ног. Обеспечивают конструкции жесткость и снимают напряжения ферм.

Затяжки и подкосы

Соединительный брус для стропил. Действие аналогично – снятие напряжение бруса или металла и придание конструкции жесткости.

Лежни

Установочная опора для стоек и подкосов. Чтобы надежно соединить эти два элемента, требуется брус большого сечения – 150 мм или толстостенная труба внушительного диаметра.

Обрешеточный брус

Элементы, настилаемые перпендикулярно на стропила. Служат для установки выбранного кровельного покрытия и создания многослойного защитного пирога. Сечение небольшое – 40–50 мм.

Если задуманная конструкция крыши изготавливается из деревянных брусьев, следует внимательно отнестись к качеству древесины при приобретении – брус не должен иметь вкраплений сучков, быть изготовленным из мягких пород дерева.

Также древесина должна иметь естественную влажность, иначе начнет сохнуть прямо в конструкции системы, растрескиваясь, деформируя модель кровли, лишая ее надежности и безопасности.

Расчет стропильной системы

Двускатная крыша – сложная конструкция. Проектом учитываются многие факторы – природные нюансы, ветер, постоянные и переменные нагрузки. Самостоятельно произвести расчеты крайне затруднительно, без специальных знаний о климате местности, особенностях материала для изготовления системы, нюансах распределения давления.

В идеале, расчеты отдают на откуп профессионалам, самостоятельно можно выбрать только материал для покрытия – от его вида зависит следующий параметр:

Угол наклона

Минимальный угол наклона кровли относительно параллели земли – 5 градусов. Однако, его зависимость исходит от выбранного кровельного материала. В этом качестве используют традиционный шифер, профлист, гибкую и металлочерепицу.

Руководствуются следующим правилом: чем круче скат, тем фактурнее может быть кровля.
От 5 градусов для настила рулонной защитной изоляции кровли. Имеет значение количество слоев – до 15 градусов трехслойные покрытия, выше – двух- и однослойные.

• От 6 – ондулин.
• От 11 – шифер.
• От 12 – профнастил.
• От 14 до 20 – металлочерепица.
• От 15 до 45 – мягкая кровля.

Таким образом, образовавшиеся осадки – снег, вода – не будут задерживаться на поверхности, хотя для полной очистки требуются собственные усилия или привлечение специалистов для монтажа системы «Антилед».

Определение параметров стропил – шаг, длина, сечение

Чем реже шаг, тем внушительнее сечение бруса или диаметр труб должно быть. Как правило, для несущих конструкций, этот параметр составляет не менее 150 мм, 100 мм – для дачных домов и сопутствующего строительства – беседки, бани, хозпостройки.

Далее, требуется установить количество стропил на один скат: его длину делят на шаг установки, составляющий от 60 до 100 см + 1 крайняя нога. Умножив полученный результат на 2, получают общее количество. В зависимости от сечения бруса, сумма стропильных ног и шаг установки варьируются.

Длину стропил рассчитывают просто, если школьные знания о прямоугольном треугольнике остались в багаже. Стропильная нога равна гипотенузе образовавшейся фигуры. Расчет таков: А² + В² = С², где – А – высота крыши, В – половина длины фронтона, С – длина стропильной ноги. К получившемуся значению всегда прибавляют от 30 до 70 см на карнизные свесы.

Виды стропильных систем

До того как приниматься за работу важно выбрать вариант стропильной системы для двускатной крыши. Их немного, каждая имеет свои достоинства и недостатки:

Висячие

Годны только для стандартной ширины крыши в 6 м, соответственно такова длина стропильной ноги. Крепление происходит за счет фиксации концов к коньковому прогону и несущей стене. Обязательно устанавливается затяжка, нивелирующая напряжение и давление конструкции.

Кроме того, они будут играть роль несущих балок. Без них конструкция разъедется под тяжестью. Достоинства варианта в абсолютной сухости поверхности кровли в период межсезонья, и в меньшей деформации в момент усадки.

Наслонные

Вариант годен для любой ширины крыши. Надежность и устойчивость обеспечивается фиксацией лежня к мауэрлату. Таким образом, давление нивелируется стойкой, отчего напряжение в стропильных ногах снижается. Достоинство системы в простоте, но конструкция требует больших вложений – требуется дополнительный пиломатериал для обустройства лежней.

Гибридные

Эти системы характерны для многоскатных крыш, где переходы сопровождаются многочисленными усилениями, балками, стойками, лежнями, укосами и прочими элементами для устойчивости всей конструкции. Устройство дорого и сложно, поэтому заниматься проектом и строительством должен только профессионал. По крайней мере, курировать его.

Монтаж двухскатной крыши своими руками

Итак, когда вариант стропильной системы выбран, приобретен пиломатериал, составлен проект крыши, можно приступать к работе. Нельзя отклоняться от последовательности этапов. Это грозит затягиванием монтажа и потерей надежности конструкции.

Крепление мауэрлата

Если длина бруса для установки мауэрлата недостаточна, делают наращивание. Методом врубки вполдерева концы соединяют. Дополнительным крепежом выступают анкерные болты. Нельзя использовать саморезы, нагели или гвозди – они ненадежны. Крепление к стене происходит следующим образом:

• Соблюдается отступ от края не менее 5 см.
• По стене высверливаются отверстия для вставки крепежа. Аналогичные действия проводят с брусом.
• Мауэрлат крепится к краю с помощью стальных шпилек. Шаг крепления чаще в 2 раза, чем расстояние между стропильными ногами. Впоследствии перед установкой основных единиц, ориентируются по металлическим меткам.

Важно – перед укладкой мауэрлата, край стены защищают гидроизоляцией. Расстилают один слой даже в том случае, если дом собран из древесины.

Изготовление и крепление стропил

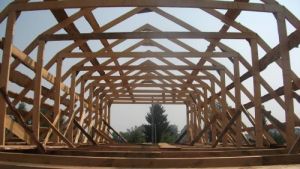

Стропильные фермы удобны тем, что их можно собрать на земле в готовую конструкцию и переместить на крышу. Это сократит время установки, однако, модель тяжела и потребуется подъемная техника, что, естественно, удорожит проект.

Для бюджетного строительства годен иной способ:

• Внизу и вверху стропильных ног делается запил для присоединения к мауэрлату и коньковому прогону. Делать это нужно отдельно с каждой единицей, предварительно подняв древесину наверх.
• На мауэрлате отмечают места для фиксации и устанавливают коньковый прогон: по фронтонам устанавливают стойки, на которые кладут брус. Если длины не хватает, его наращивают, но по-другому в отличие от мауэрлата – на место стыка привинчивается доска с двух сторон.
• В зависимости от выбранной модели стропильной системы – наслонные, висячие – делают запилы в коньковом брусе, мауэрлате или высверливают отверстия в них для крепежа.
• Далее, начинают установку стропильных ног с противоположных концов крыши, постепенно двигаясь к середине. Между углов крайних фермам недурно натянуть шнур для точного совпадения всей горизонтальной части.
• Между собой стропильные ноги связываются затяжками и подкосами. Под коньковой частью, на угол, образованный стропилами набивают деревянные накладки, а сами концы стягивают болтами.

Совсем недавно профессиональные строители стали использовать скользящий крепеж для установки кровли. Металлические пластины надежно удерживают несущие элементы и вместе с тем движутся, благодаря усадке. Это нивелирует ее последствия.

Работа по креплению стропил тяжелая и долгая. Следует рассчитать время заранее – нельзя оставлять не законченной крышу в период дождей, иначе жесткость конструкции в будущем потеряется из-за впитанной влажности.

Фронтоны и обрешетка

Боковые части крыши – фронтоны, изготавливают в виде готовых щитов из досок и целиком устанавливают наверху. Сложностей возникнуть не должно – важно лишь аккуратно запилить их под требуемым углом. Крепить обрешетку нужно только после того, как известен окончательный вид кровельного покрытия. Например:

• Под профнастил шаг обрешеточного бруса составит 440 мм.
• Металлочерепица укрепляется на обрешетку с шагом в 350 мм.
• Мягкая кровля нуждается в сплошном фанерном покрытии.

Важно отметить места для прохода дымовой трубы – обрешетка не должна соприкасаться с кирпичной или металлической поверхностью. Расстояние до горячего агрегата не менее 15 см. До установки обрешетки готовую крышу покрывают гидроизоляцией с припусками, заходящими за края стен. Затем монтируют брус.

Если решено делать пирог утепления сверху, то сначала укрепляют пароизоляцию с внутренней стороны, затем вкладывают в короба образованные стропильными ногами выбранный материал. Далее, гидроизоляция и ветрозащита.

Затем требуется вновь обозначить контуры стропильных ног брусом 20*20 и после набить новый слой обрешетки, по которому пройдет укладка кровельного материала – формирование вентиляционных каналов. Такой способ сохранит вместимость подкрышного пространства, если владельцы собираются использовать его по определенному назначению.

Настил кровельного материала

Вне зависимости от типа кровельного сырья, монтаж начинают с краев крыши и ведут его вверх, накладывая одну единицу на другую. Таким образом, дождевая влага не попадет под материал.

Способ крепления зависит от вида материала – мягкие плитки или черепицу, имеющую битумное или полимерное основание – наплавляют. Твердые профлисты – ондулин, металлочерепицу – фиксируют в заранее высверленные отверстия к обрешетке, используя резиновые подкладки для герметизации и сохранения антикоррозионного слоя.

Как итог: описание монтажа стропильной системы и кровли легко только на экране или бумаге. В действительности процесс сложен и многогранен. Поэтому если знаний окажется недостаточно, лучше пригласить для работы профессионалов – на их работу всегда распространяется гарантия.

Крыша с двумя скатами наиболее распространенный вариант завершения коробки частного дома. При ее изготовлении важно грамотно подобрать сечения несущих элементов, выполнить надежное закрепление узлов и правильно выбрать тип конструкции. Стропильная система двухскатной крыши не имеет больших сложностей и вполне может быть изготовлена своими руками.

Классификация стропильных систем по способу опирания

Конструкция может быть классифицирована по двум признакам. Первый из них – способ опирания несущих элементов. Двускатная стропильная система крыши дома в этом случае включает следующие виды:

• с наслонными стропилами;
• с висячими стропилами.

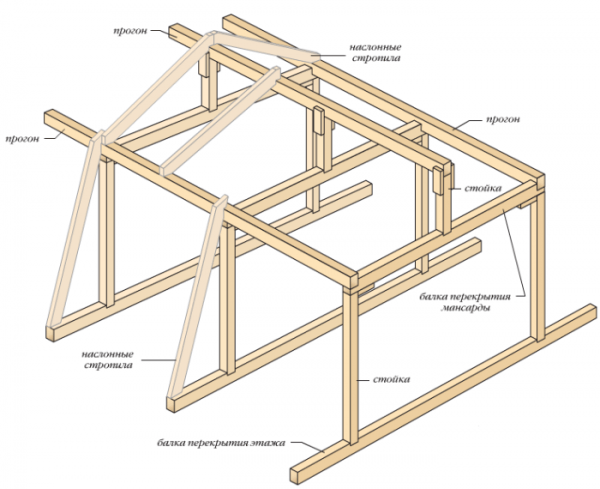

Устройство кровли с использованием наслонных стропил предполагает их опирание в двух точках. Конструкция в этом случае позволяет избежать возникновения серьезного распора. Чтобы сделать монтаж своими руками потребуются следующие основные элементы:

• стропильные ноги;
• мауэрлат;
• ригель;
• промежуточные стойки и подкосы при большом пролете несущих балок;
• обрешетка и контробрешетка;
• накладки упорные бруски.

В верхней точке монтаж предусматривает опирание на ригель. Установка также предусматривает опору в нижней точке – мауэрлат. Собрать такую конструкцию для дома своими руками можно только в двух случаях:

1. Наслонная система возможна, если расстояние между фронтонами не большое. То есть такой монтаж подойдет для небольшого дома своими руками. Наибольшая длина строения, которая позволяет выполнять устройство деревянного ригеля без дополнительных усилений – 6 м. При больших пролетах потребуется в качестве ригеля устанавливать металлические балки. При использовании деревянного бруса необходимо будет предусматривать промежуточные стойки, которые располагают в среднем через 2 метра. Избежать этого можно только при использовании в качестве ригеля клееного бруса достаточно большого сечения. В этом случае становится невозможной свободная планировка пространства – стойки посередине помещения убрать нельзя.
2. Второй вариант, когда возможен монтаж наслонной системы двускатной кровли своими руками – это наличие стены в середине дома. Устройство в этом случае предусматривает, что брус, на который будут опираться стропила в верхней точке, передаст нагрузку на внутреннюю стену. В этом случае несущая конструкция не должна быть спутана с перегородкой. Перегородка опирается на перекрытия, а установка стены дома своими руками предполагает ее опирание непосредственно на фундаменты. Такое устройство подойдет для зданий с достаточной шириной, где есть смысл устанавливать стеновое ограждение посередине.

Второй вариант – висячие стропила. Они более сложны в расчете, но позволяют устройство в подкровельном пространстве дома свободной планировки . Конструкция предполагает отсутствие опорного деревянного или металлического бруса в верхней части. Монтаж предполагает опирание стропил только в нижней точке. В верхней части несущие балки надежно соединяются между собой. Установка такой системы напоминает ферму. Конструкция работает на распор, поэтому важно предотвратить чрезмерную горизонтальную нагрузку на стены дома. выполнить это можно с выполнением следующих мероприятий:

• устройство монолитного пояса по обрезу стен;
• необходимо сделать надежное закрепление мауэрлата двускатной кровли к стене дома своими руками;
• для устранения распора устанавливается схватка.

Схватка или стяжка становится одним из значимых элементов двускатной кровли дома. Она предотвращает разращение стен под действием распора. Можно выделить следующие виды схваток:

• расположенные в уровне перекрытия мансарды;
• расположенные в уровне потолка мансарды.

Стоит отметить, что второй вариант обеспечивает меньшую надежность, поскольку, чем выше выполнен монтаж элемента, тем сильнее стропила оказывают на него воздействие. Если схватка получается слишком длинной, необходимо сделать ее усиление своими руками. Для этого производится монтаж дополнительных элементов двускатной кровли дома – подвесок. Они соединяют конек с серединой затяжки, чем предотвращают ее провисание.

Стропильная система двухскатной крыши с висячими стропилами позволяет выполнить монтаж с предварительной сборкой ферм на земле, после чего поднять их на крышу и сделать закрепление.

Такой вариант подойдет только при наличии подъемной техники, поскольку готовые двускатной кровли дома станут слишком габаритными и тяжелыми для подъема своими руками.

Классификация по типу ската

Второе разделение можно сделать в зависимости от того, как запроектирована линия ската. Виды здесь предполагают наличие двух вариантов:

1. С прямыми скатами . Самый простой для выполнения способ. Позволяет выполнить работу без серьезных затруднений. Минусом такого варианта кровли своими руками является уменьшение пространства мансарды.
2. С ломаными скатами. Такие виды кровли более сложны в выполнении. Предполагается наличие линии, по которой изменяется угол наклона. Угол наклона нижней части ската нужно сделать большим, чем у верхней. Таким образом получается поднять потолок мансарды и увеличить свободное пространство. Монтаж кровли осуществляется с установкой дополнительного ригеля в месте перелома.

Эти виды предполагают выбор между ними в зависимости от пожеланий будущего владельца здания.

Основные элементы кровли

Стропильная система двухскатной завершающей части здания состоит из множества элементов. Монтаж стоит начать с подробного изучения каждого из них и выбора их сечений.

Мауэрлат

При установке элементов под металлочерепицу или другое покрытие подразумевает использование бруса сечение 150х150 или 200х200 мм. Именно такой размер позволяет наиболее оптимально распределить нагрузку. далее потребуется выбрать способ закрепления он зависит от материала стен. Существует несколько вариантов:

1. Каркасные, брусовые или бревенчатые стены не требуют установки мауэрлата. В случае каркасного здания опорой для стропильных ног служит верхняя обвязка стен. при строительстве ограждений из бруса или бревна, мауэрлатом становится верхний венец. Важно выполнить грамотное закрепление этих элементов в конструкции стены.
2. При использовании для строительства легких бетонов, потребуется дополнительное усиление. К легким бетонам относят такие материалы как пенобетон, шлакобетон, керамзитобетон. Они могут разрушаться, если опереть на них кровлю не центрально. Для равномерного распределения нагрузки предусматривают заливку монолитного железобетонного пояса по обрезу стен. Во время работ в него закладывается специальная проволока, шпильки или болты, на которые будет выполнено крепление мауэрлата.
3. Для кирпичных средств можно не предусматривать железобетонный пояс . В этом случае для соединения с обвязочным брусом в кладку заводят проволоку, которую после оборачивают вокруг мауэрлата и закручивают. Второй вариант – за один ряд до обреза стен в кладку с внешней стороны заводят деревянные бруски, пропитанные антисептиком. Такие пробки и мауэрлат скрепляют при помощи скоб. Возможно также использование шпилек и болтов, для закрепления которых потребуется заливка монолитного пояса.

Важным моментом является гидроизоляция.

При установке важно предусмотреть рубероид, линокром или гидроизол в местах соединения бетона или кирпича с деревом. Это требуется, чтобы предотвратить гниение древесины при контакте с материалом другой влажности.

Стропила

После закрепления мауэрлата устанавливают стропильные ноги. Их сечение подбирается в зависимости от шага несущих балок, их пролета, снеговой нагрузки и типа покрытия. При установке каркаса под металлочерепицу при шаге 60 см рекомендуется соблюдать следующие рекомендации в зависимости от пролета:

• 3 м – 4х15 см;
• 4 м – 5=15 см;
• 5 м – 5х17,5 см;
• 6 м – 5х20 см.

Таблица средних значений стропильных ног

Это средние значения, чтобы выполнить более точный расчет лучше обратится к специалисту или изучить дополнительную литературу.

Выполнить крепление стропильных ног к мауэрлату можно двумя способами:

• с зарубкой;
• без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без нее

В первом случае выполняют запил на обвязочном брусе, во втором с стропилу прибивают специальную дощечку, которая становится упорным бруском. Далее для обоих способов работу выполняют одинаково. С помощью металлических уголков наклонную балку фиксируют, чтобы она не смещалась относительно проектного положения вдоль мауэрлата. Дополнительно вбивают под углом гвозди.

Схема крепления стропил с помощью проволоки и на скобы

Кроме этого потребуется скрепить стропило со стеной. Выполнение этого мероприятия предусмотрено в нормативных документах. Делать это можно двумя способами:

• на скобы (подойдет для деревянных зданий);
• с помощью скрутки из проволоки (более трудоемкий вариант, но единственно возможный для каменных домов).

Выполнять закрепление по нормам можно через одну ногу. Это необходимо для более надежного прикрепления крыши к коробке дома.

Если провести работу правильно, можно не беспокоится о ее состоянии даже в самые сильные ветра.

Стойки, стяжки, подкосы

Такие элементы чаще всего изготавливаются из досок. Оптимальная толщина находится в пределах 32-50 мм. Исключением становятся стойки. Здесь можно применять доски толщиной 50-100мм. Крепление выполняется на шпильки или с применением опорных брусков.

Пришло время устанавливать крышу? Самое первое, что вам нужно сделать – это монтаж стропильной системы. Работа эта очень важная и сложная, а потому необходимо внимательно ознакомиться с нашими советами.

Немного теории – что нужно знать о стропильной системе?

Прежде всего, нужно поговорить про виды стропильных систем и их характеристики. Так, данная система состоит из следующих элементов:

• стропильные ноги;
• стойки и вертикальные опоры;
• подкосы;
• затяжки – элемент, который соединяет стропильные ноги.

Также следует различать стропила по видам. Стропильные системы подразделяют на:

• Наслонные. Их следует применять, если в здании есть внутренние перегородки или другие опоры. В этом случае «ноги» конструкции должны опираться и на наружные стены, и на внутренние.
• Висячие – при которых «ноги» конструкции опираются только на наружные стены. Отличительная особенность такой конструкции в том, что для ее конструкции необходимо делать затяжку в связи с высокими распорными нагрузками.

Несколько важных технических характеристик

Выбирая метод по установке стропил, необходимо оценить сложность проведения работ и вес будущей конструкции. Если изделие в собранном виде будет отличаться небольшим весом либо вы можете пригнать на участок специальную подъемную технику, то собирать стропила лучше всего на земле, а потом поднимать на крышу здания, где вы сможете сделать все остальные работы. Если же конструкция характеризуется большим весом, то ее придется собирать непосредственно на крыше – это проще и более безопасно.

Очень важно правильно соединить верхние части стропил. Эта работа может быть выполнена нескольким методами. Прежде всего встык, когда на противоположных стропильных ногах делают зарезы под требуемым углом. Следом стропилины нужно состыковать по полученным торцам и закрепить на несколько гвоздей. Для более безопасного соединения закрепите изделия с помощью металлической накладки.

Можно крепить стропильные ноги внахлест – в этом случае элементы конструкции соприкасаются между собой плоскостями. В случае если вы собираетесь делать стропильную систему в доме с фронтами, которые выполнены из бревна, то стропила нужно ставить на стены, используя метод скользящего крепежа. Благодаря этому вам удастся избежать деформации крыши в случае усадки дома.

Если вы решили воспользоваться данным методом, то нужно учитывать, что его довольно сложно сделать своими руками. Крепеж производится следующим образом: «ноги» стропил нужно разместить с зазором, скрепив их между собой с помощью специализированного подвижного металлического элемента. Теперь приступаем к непосредственному строительству стропильной системы своими руками.

Мауэрлат – что это и для чего?

Строительство системы стропил нужно начинать с установки мауэрлата – это основания для будущей конструкции. Мауэрлат представляет собой бревно или брус, которое крепят по всему периметру внешних стен. Несомненно, можно сделать конструкцию и без мауэрлата, однако своими руками построить такую конструкцию будет довольно сложно и даже рискованно. Очень важно соблюдать в точности все рекомендации, чтобы основание для стропильной системы на 100% выполняло возложенные на него функции.

Важные советы:

• Перед укладкой мауэрлата нужно изолировать стены с помощью подходящего водонепроницаемого материала. Для экономии средств можете положить несколько слоев рубероида.
• Монтаж бревен осуществляется на армированный пояс с небольшим отступом от краев стен.
• Лучше всего выбрать бревна антисептированной древесины с сечением 10*15 см.

Для удобства проведения работ своими руками брусья нужно предварительно разложить от одного фронта до другого по всей длине стены. После этого можно проводить замеры: выкладываем брусья по уровню, следя за ровностью расстояния между ними. Следом можно крепить брусья к стенам. Как мы уже сказали, проводить монтаж предпочтительнее на армированный пояс, используя в качестве изделия для крепления анкерные болты – их лучше крепить при заливке армированного пояса. Также не забудьте просверлить отверстия в самом брусе.

Важно: если хотите добиться идеально ровного положения болтов, перед заливкой «пояса» приложите доску к болтам и придайте крепежным элементам вертикальное положение, применяя угольник.

Подготовленное своими руками основание кладем на подставки, состоящие из дощечек, после чего аккуратно опускаем брусья на болты, каждый раз вынимая по дощечке. В завершении к болту накручиваем шайбу. Теперь пришло время узнать, как сделать стропильную систему своими руками.

Установка стропильной системы своими руками

Про монтаж мауэрлата мы уже поговорили. Теперь пришло время перейти к основному моменту по установке стропильной системы – это установка балок перекрытия и конькового бруса. Но обо всем по порядку. Балки перекрытия – брусья с сечением 20*10 либо 15*10 см. Длина изделий должна быть такой, чтобы при укладке на стены брусья образовывали вынос, который будет соответствовать ширине карниза.

Если говорить простыми словами, брусья должны выходить за стены на определенное расстояние. Брусья устанавливают в одном направлении, оставляя между ними равное расстояние.

Чтобы во время выполнения работ не было ошибок, следует придерживаться четкой последовательности действий:

• Монтируем доски своими руками, отступая от края стен в среднем на полметра.
• Между брусья протягиваем шнур – он будет служить своеобразным «маячком» для монтажа следующих балок.
• Расстояние между «ногами» конструкции нужно выбирать, исходя из сечения стропил. Так, если вы решили выбрать «половые» доски, размером 5*15 см, то шаг должен составлять примерно 60 см. Стоит отметить, что это значительно упростит все дальнейшие работы. А все благодаря тому, что ширина чаще всего составляет 60 см, а значит, ничего подрезать не нужно будет.
• Переходим к установке поперечных брусьев, которые одной частью должны соприкасаться с крайней балкой, а второй – выходят за стены. Промежуток между такими перемычками должен составлять около 1 м.
• Балки притягиваем к основе (мауэрлату) с помощью гвоздей, также можно воспользоваться саморезами и стальными уголками (для надежности).

Чтобы во время строительства стропильной системы своими руками вам было максимально удобно осуществлять работу, постелите на балки обычные доски.

Теперь пришло время поговорить про установку конькового бруса. Данный этап состоит из нескольких шагов:

• Установка вспомогательных стоек, представляющих собой П-образные распорки из дерева. Профессиональные специалисты советуют, чтобы высота распорок были равна высоте первого этажа.
• Собираем стойки на противоположных концах конструкции и ставим промежуточные балки, выдерживая шаг в 2,5 метра.
• После монтажа стоек укладываем сверху коньковый брус (деревянная доска с сечением 5*20 см). Закрепите конструкцию саморезами.

Поскольку стропила должны иметь одинаковую длину, желательно заранее сделать шаблон для определения длины. Для этого берем одну доску размером 2,5*15 см, прикладываем ее к балке и к коньку, а в местах соприкосновения ставим метки и отпиливаем ненужную часть – по этому шаблону можно делать заготовки. Правда, стоит отметить, что добиться идеальной ровности могут далеко не все, а потому приготовьтесь к тому, что в процессе установки вам придется не раз воспользоваться пилой.

Если вы пренебрежёте данным советом, то конек может выгнуться, что может сделать конструкцию не столь надежной

После того, как вы установили стропильную систему, необходимо сделать гидроизоляцию, создать обрешетку и покрыть конструкцию кровельным материалом. Теперь вы знаете, как собрать стропильную систему – крыша практически готова. Надеемся, наши советы помогут даже вам осуществить работу своими руками.

Стропильная система - мощный каркас кровли для удерживания кровельного покрытия и других элементов.

Насколько правильно устроен кровельный каркас зависит прочность крыши в целом.

Иначе может ухудшится ее функциональность, способность защищать здание от внешних воздействий и обеспечивать тепло в доме.

Поэтому нужно правильно подойти к выбору стропильных систем и верно составить план стропил .

А как произвести расчет стропильной системы вы можете прочитаете .

В зависимости от назначения помещения, размеров двухскатной крыши, устройство стропильной системы классифицируются следующим образом: висячая система и наслонная.

Висячая система

Висячая стропильная система двухскатной крыши имеет опору только на несущие внешние стены здания.

В зависимости от ширины пролета, проекта крыши устройство висячих систем имеет особенности.

Для небольших домов

Висячую конструкцию целесообразно возводить для строений, где расстояние от одной стены до противоположной не превышает 6 метров. Каркас имеет вид треугольника.

Чтобы усилить несущую способность граней каркасного треугольника, используют несколько методов:

• Основания стропильных ног в вершине закрепляют накладками;
• Используют на боковые части бруски большего сечения;
• Закрепляют бруски, производя их врубку в коньковый элемент;
• Наращивают скаты для оборудования навеса путем вырубки в наращенных досках проем для каркасного бруса так, чтобы они сводились за линией, проходящей от края внутренней стены к наклону стропила.

Используя данные методы, можно распределить нагрузку по всей конструкции.

Усиление каркасного треугольника

Для мансардных крыш

При обустройстве каркаса под следует обратить внимание на некоторые моменты:

• Обязательный монтаж мауэрлата, на который каркасный брус устанавливается путем врубки;
• Установка ригеля - основания для потолочного навеса этажа. Самый эффективный вариант крепления - врубка ригеля в стропило полускворднем;
• Длина доски скоса должна быть длиннее линии стены;
• Сечение каркасных брусков должно быть максимальным;
• Затяжку следует закрепить подвеской. При длинной затяжке требуется ее укрепление в центре с помощью прибитых досок сверху и снизу.

ОСТОРОЖНО!

Особое внимание следует уделить креплению элементов, так как мансарда испытывает нагрузки снаружи и внутри.

Кроме того, стропильная система двухскатной крыши с мансардой оборудуется утеплителями, что увеличивает нагрузку.

Стропильный каркас для мансардных крыш

Для больших домов

При пролете больше 6,5 метров для монтажа висячей системы требуется установить больше закрепительных элементов, чтобы не допустить провиса затяжки, который вызывает ее собственный вес.

Моменты, которые необходимо учесть:

• Затяжку целесообразно изготовить из двух брусьев путем врубки, закрепить металлическими пластинами;
• В центральной части каркаса следует установить бабку;
• Для уверенного распределения тяжести к бабке и стропильным доскам лучше крепить подкосы, а также другие удерживающие элементы.

При установке системы подвесного типа иногда может обойтись без монтажа мауэрлата и ограничиться установкой на пленку досок. Кроме того, висячая система отличается отсутствием сложных узлов, что облегчает работы по обустройству кровельного каркаса.

Висячая система

Наслонная система

Отличие конструкции наслонного типа от висячей в том, что конструкция имеет дополнительные точки опоры внутри помещения. Обязательным условием установки наслонной системы является монтаж мауэрлата.

Проект системы предусматривает монтаж как распорного, так безраспорного каркаса.

Безраспорный каркас

Безраспорный каркас следует устанавливать в домах, имеющих бревенчатые стены. При монтаже стропил, их основания должны крепиться к мауэрлату.

Варианты крепления основания системы к мауэрлату:

• Путем скашивания подошвы стропильной ноги таким образом, чтобы площадь ее с мауэрлатом была одинаковой, а выруб не превышал 0,25 см высоты балки. При этом стропила, не соединяясь между собой, крепятся к коньковому элементу с двух сторон;
• Путем соединения одним гвоздем стропильных брусьев у конька - вверху, и шарнирного соединения гибкой металлической пластиной к мауэрлату - внизу.

При креплении стропильных ног без соединения их в коньковой части следует особое внимание уделить точности расчетов.

Даже при незначительных расхождениях в схеме , на стены здания будет действовать распорное давление, которое может привести к разрушению стен.

Безраспорный каркас

Со схватками

Для усиления конструкции и придания ей устойчивости, к стойкам конструкции монтируют схватки. Следует использовать брус того же сечения, как и для стропил. Для увеличения прочности схватки прибивают с обоих сторон бруса.

Такой же вариант крепления эффективен при прочной фиксации конькового элемента, что препятствует смещению кровли в горизонтальном направлении.

Каркас со схватками

С подкосами

Подкосы усиливают несущую способность деревянного каркаса и обеспечивают прочность стропильной доски.

Важное требование при установке подкоса - правильно вымеренный угол среза, который дает возможность плотно прилегать подкосу к соединяемым элементам.

ВНИМАНИЕ!

Если при наслонной системе опорная часть находится по центру основания каркаса, то подкос крепится под углом 45° к горизонтальной линии, если опора находится ближе к одной из несущих стен, то угол крепления может быть другим: от 45° до 53°.

Каркас с подкосами целесообразно возводить в местах, где есть вероятность посадки фундамента, или в деревянных постройках, где допустима небольшая усадка стен.

Каркас с подкосами

С двумя опорами внутри помещения

Когда имеются две опоры в виде внутренних стен, то при обустройстве стропильных ног под них подкладывают балки. Если балки не установлены, то к основанию стропил прибивают стойку, опирающуюся на внутреннюю опору.

Подстропильные балки устанавливаются на несущих опорах. На опорах внутри помещения устанавливают лежни, на которые падает нагрузка от подстропильных балок со стоек. Стропилы подрезают таким образом, чтобы они плотно прилегали друг к другу, и закрепляют.

При такой конструкции коньковый прогон не устанавливают.

Для обеспечения безраспорности конструкции крепят затяжки.

Стабильность конструкции обеспечивается с помощью стоек, которые установлены горизонтально от внутреннего основания к стропильной ноге, и расшивок, — деревянных балок, которые соединяют основания стоек наискосок.

Если конструкция распорная, то над прогоном крепится балка, соединяющая каркасные ноги, — ригель.

Наслонная система

Виды стропильных систем

Устройство стропил для мансардной крыши

Перед монтажом стропильной системы под мансарду, необходимо правильно рассчитать нагрузку кровли и учесть другие факторы, которые могут повлиять на ее функциональность. Все деревянные элементы необходимо обработать антисептиками.

Монтаж стропильной системы выполняется поэтапно:

• Устанавливают мауэрлат на гидроизоляционный слой. Крепят доску к стенам скобами или гвоздями и привязывают металлической проволокой к заранее подготовленным в стене крюкам;
• Выпиливаются элементы каркаса;
• Изготавливается основной прямоугольник из затяжки и стоек;
• Монтируются два средних прогона, к которым крепят нижние стропильные брусья;
• Конструкцию можно поднять на крышу, где уже установить верхние стропила, соединив их у верхнего основания, закрепив коньковую балку и боковой прогон;
• Усиливают конструкцию необходимыми элементами: затяжками, стойками, подкосами, дополнительными упорами.

После установки каркаса на него укладывают пароизоляционную пленку, устанавливают , элементы и покрывной материал.

Устройство мансардной крыши

Устройство стропил для чердачного помещения

Чердак двухскатной крыши имеет самую простую висячую систему.

Для чердачного перекрытия целесообразно изготовить готовые фермы на земле, а затем их поднять на крышу, предварительно установив мауэрлат.

Фермы состоят из стропильных ног, прочно закрепленных затяжкой у нижнего основания. Можно дополнительно использовать подкосы или бабки.

Большое значение имеет закрепление затяжек на стропилах. Рекомендуется устанавливать затяжки так, чтобы их брусья располагались за линией стены на полметра, тогда отпадет необходимость дополнительно устанавливать свес.

Как изготовить стропила самостоятельно вы можете прочитать .

Фермы закрепляют с помощью верхних и нижних прогонов.

Стропильная система для чердачного помещения

Стропильная система двухскатной крыши: элементы

При обустройстве каркаса двухскатной крыши используют элементы:

• Мауэрлат. Элемент, который крепится к несущей стене. К нему монтируется вся конструкция стропильного каркаса;
• Прогон. Брус, соединяющий стропильные ноги по бокам и в коньковом элементе;
• Затяжка. Балка, прикрепленная к стропильным ногам, препятствующая их расхождению;
• Бабка. Брус, расположенный вертикально и закрепленный у конька и затяжки;
• Подкос. Планка, соединяющая под наклоном лежень и стропило;
• Стойка. Вертикально упирается в лежень и стропило;
• . Балка соединения верхних оснований стропил;
• Кобылка. Наращиваемая часть стропила для свеса;
• Свес. Дополнительная конструкция, служит для защиты от дождя наружной стены;
• Обрешетка. Решетка, установленная на стропильный каркас для прикрепления покрывного слоя.

Совокупность нескольких элементов (стропил, стоек, раскосов) в одной плоскости называется фермой.

Стропильная система двухскатной крыши, чертежи и фото ниже:

Чертеж элементов стропильной системы

Узлы стропильной системы двухскатной крыши

Надежное закрепление узлов конструкции обеспечивает прочность и выносливость конструкции, способствует увеличению ее срока службы.

Прочность основания двухскатной крыши зависит не только от правильного крепления.

Так же она состоит из правильного расчета всех элементов каркаса, от выверенного определения типа конструкции на этапе проекта.

Стропила для двухскатной крыши соединяются с разными элементами конструкции.

Основные узлы конструкции:

• С балкой: крепят либо шипованным зубом, либо зубом с упором. Дополнительно используют уголки. К балке монтируют, вырезая упор для шипа в балке с гнездом. Одинарный зуб крепят с шипом и упором. Если делают врубку, то расстояние от края бруска должно быть 0,2 — 0,4 м;
• С мауэрлатом: при жестком креплении используют уголки или делают запил, который закрепляется гвоздями или скобами, при шарнирном - двигающийся металлический крепеж, при запиле - гвоздь или скоба;
• С коньком: обрезав край под углом крепят встык с помощью гвоздей, закрепив скобой или накладной доской. Внахлест доски скрепляют болтом или шпильками.

В зависимости от пролета элементы крепят:

• Бабкой. Верх - скобами и хомутом, низ - хомутом;
• Подкосом. Верх крепят к стропило, низ - к бабке;

  При сооружении одноэтажных домов большой популярностью пользуется крыша с двумя скатами. Это объясняется скоростью возведения конструкции. По этому параметру с двускатной крышей может соревноваться только односкатная. В устройстве двухскатная стропильная крыша не слишком сложная. И вы с успехом освоите эту работу самостоятельно.

  Конструкция стропильной системы двухскатной крыши

  Двускатная крыша состоит из двух наклонных поверхностей, что имеют прямоугольную форму. Благодаря этому осадки, которые представлены дождевой и талой водой, стекают с кровли естественным образом. Двускатная крыша имеет достаточно сложную конструкцию. Она состоит из таких конструктивных узлов: мауэрлат, система стропил, кобылки, конек, свес крыши, лежень, подкосы, затяжки, обрешетка и стойки:

  1. Мауэрлат. Этот элемент выполняет функции передачи и распределения нагрузки, создаваемой системой стропил, на несущие стены дома. Для изготовления мауэрлата применяют брус, что имеет квадратное сечение - от 100 на 100 до 150 на 150 мм. Лучше использовать хвойную древесину. Брус размещают по периметру постройки и закрепляют к внешним стенам. Для крепления используют специальные стержни или анкера.
  2. Стропильная нога. Стропила формируют главный каркас любой крыши. В случае с двускатной крышей они формируют треугольник. Стропила отвечают за равномерную передачу нагрузок на мауэрлат. Прежде всего, тех, которые возникают от осадков, ветра и веса самой кровли. Для изготовления стропил используют доски, которые имеют сечение 100 на 150 или 50 на 150 мм. Выбирайте шаг стропил около 60-120 см, зависимо от разновидности кровельного материала. При использовании тяжелого покрытия стропильные ноги размещайте чаще.
  3. Конек. Этот элемент соединяет два ската вверху крыши. Конек образуется после соединения всех стропильных ног.
  4. Кобылки. Они выступают продолжением стропил и формируют свес двускатной крыши. Кобылки принято устанавливать, если стропильные ноги очень короткие и не позволяют образовать свес. Для изготовления этого конструктивного узла возьмите доску, которая имеет меньшее сечение, чем стропило. Использование кобылок облегчает возведение стропильной системы, так как позволяет использовать короткие стропила.
  5. Свес крыши. Эта часть конструкции стропильной системы двускатной крыши отвечает за отвод воды во время дождя от стен и при этом предотвращает их от намокания и быстрого разрушения. От стены свес, как правило, выступает на 400 мм.
  6. Лежень. Он располагается на внутренней стене и служит для равномерного распределения нагрузки от стоек крыши. Для изготовления лежня применяют брус, который имеет сечение 150 на 150 или 100 на 100 мм.
  7. Стойки. Эти вертикальные элементы отвечают за передачу нагрузки от конька на внутренние стены. Для создания этого элемента приготовьте брус, что имеет квадратное сечение 150 на 150 или 100 на 100 мм.
  8. Подкосы. Они нужны для передачи нагрузок от стропил к несущим стенам. Подкосы и затяжки формируют прочную конструкцию, которая называется ферма. Подобное устройство предназначается для выдерживания нагрузок при больших пролетах.
  9. Затяжка. Данный конструктивный узел вместе со стропилами образует треугольник. Он не позволяет стропилам разъехаться в разные стороны.
  10. Обрешетка. Эта конструкция состоит из досок и брусков. Их крепят перпендикулярно к стропилам. Обрешетка необходима для равномерного распределения на стропила веса покрытия крыши и нагрузок, создаваемых погодными явлениями. Кроме того, обрешетка требуется для скрепления между собой стропил. При обустройстве мягкой кровли для создания обрешетки следует использовать не доски и бруски, а влагостойкую фанеру.



  Разновидности стропильной системы двускатной крыши

  Различают двускатные стропильные системы с висячими и наслонными стропилами. В идеале конструкция содержит их комбинацию. Стропила висячего типа принято устанавливать, если внешние стены располагаются на расстоянии, что меньше 10 м. Также между ними больше не должно находиться стен, которые разделяют пространство жилого дома. Конструкция с висячими стропилами создает распирающее усилие, передаваемое на стены. Его получится снизить, если вы устроите затяжку из дерева или металла и расположите её у основания стропил.

  Стропила и затяжка при этом формируют жесткую геометрическую фигуру - треугольник. Он не способен деформироваться при нагрузках, которые оказываются в любых направлениях. Затяжка будет прочнее и мощнее, если её расположить выше. Затяжками выступают балки перекрытия. Благодаря их применению висячая стропильная система двускатной крыши выступает основой при обустройстве мансардного этажа.



  Наслонные стропила в своей конструкции имеют опорную балку, которая размещается посредине. Она отвечает за передачу веса всей крыши на промежуточную столбчатую опору или среднюю стену, располагающуюся между внешними стенами. Рекомендуется устанавливать наслонные стропила, если наружные стены размещаются на расстоянии более 10 м. Если присутствуют колонны вместо внутренних стен, вы можете чередовать стропила наслонного и висячего типа.

  Двухскатная стропильная система своими руками

  Крыша должна быть прочной для выдерживания различных нагрузок - атмосферные осадки, порывы ветра, вес человека и самого кровельного покрытия, но вместе с этим и легкой, чтобы не оказывать большого давления на стены дома. Правильно устроенная двускатная стропильная крыша равномерно распределяет нагрузку на все несущие стены.

  Расчет двускатной крыши

  Выбор наклона двускатной крыши будет зависеть от того материала, который вы выбрали для укладки на кровлю, и архитектурных требований:

  • При возведении двускатной крыши помните, что она должна наклоняться под углом больше 5 градусов. Бывает, что наклон крыши доходит до 90°.
  • Для районов с обильными осадками, и когда кровельное покрытие прилегает неплотно, делают крутые скаты. В этой ситуации угол должен составлять 35-40°, чтобы осадки не задерживались на кровле. Но такой угол не позволяет возводить на чердаке жилое помещение. Выходом станет ломаная конструкция крыши. Она будет иметь пологую верхнюю часть, а на нижней - присутствует резкий уклон.
  • В регионах с сильными порывами ветра обустраивают пологие кровли. Если в местности преобладают постоянные ветра, то делайте уклон 15-20° для качественной защиты кровельного покрытия.
  • Лучше всего выбрать средний вариант. Обустраивайте двускатную крышу не слишком крутой. Но также наклон должен быть и не очень пологим.
  • При выборе большого угла крыши увеличивается её парусность, а соответственно и цена стропильной системы двускатной крыши и обрешетки. Ведь подобный наклон влечет возрастание площади кровли и соответственно количества необходимого материала - строительного и кровельного.



  При покупке материалов для возведения двускатной крыши полезно рассчитать её площадь:

  1. Найдите площадь одного ската конструкции, а потом результат удвойте.
  2. В идеале скат - это наклоненный прямоугольник, который размещается вдоль длинной несущей стены. Для определения площади ската умножьте его длину на ширину.
  3. Длина ската равняется длине стены. Кроме того, к длине добавляется длина выступа кровли над фронтоном. Помните, что выступы присутствуют с обеих сторон.
  4. Ширина ската представляет из себя длину стропильной ноги. К ней добавляется длина выступа крыши над несущей стеной.

  Чтобы правильно спроектировать конструкцию, рекомендуется провести точный расчет стропильной системы двухскатной крыши, в том числе определить нагрузки и характеристики стропил:

  1. При возведении крыши для стандартной постройки, которая имеет один этаж, проектная нагрузка на кровлю будет состоять из двух величин. Первая из них - вес кровли, вторая - нагрузка от внешних факторов: осадков и ветра.
  2. Вес кровли рассчитайте, сложив вес каждого слоя «пирога» - теплоизоляционного, пароизоляционного и гидроизоляционного материалов, стропильной системы, обрешетки и непосредственно кровельного материала. Рассчитывайте вес на 1 м2.
  3. Увеличьте результат на 10%. Также вы можете брать в учет поправочный коэффициент. В нашем случае К=1,1.
  4. Если вы планируете со временем менять конструкцию крыши и увеличивать угол её наклона, то заложите в расчет запас прочности. Берите сразу более высокие показатели нагрузок, чем те, которые вы получили на момент расчета. Рекомендуется отталкиваться от величины, которая составляет 50 кг на 1 м2.
  5. При расчете нагрузки, которую оказывают атмосферные явления, учитывайте климатические особенности местности, где располагается строение. При таком расчете берите во внимание показатель наклона ската. Если двухскатная крыша формирует угол 25 градусов, то примите снеговую нагрузку, равной 1.
  6. Если крыша обустроена при большем наклоне - до 60 градусов, поправочный коэффициент достигает 1,25. Нагрузка от снега для угла больше 60 градусов не учитывается.
  7. Стропила передают всю нагрузку от созданной конструкции на несущие стены. Поэтому соответственными нужно принимать и их параметры. Подбирайте сечение и длину ноги стропила, зависимо от действующей нагрузки на кровлю и угла ската. Полученные величины увеличьте на 50% для обеспечения высокого запаса прочности.

  Способы установки мауэрлата

  Строительство любой крыши начинается с монтажа мауэрлата:

  • Если для возведения стен были использованы бревна или брус, то верхний брус и будет выступать мауэрлатом, как показано на фото стропильной системы двускатной крыши.
  • Если вы использовали для строительства стен кирпич, то замуруйте в кладку стержни из металла. Они должны иметь нарезанную резьбу для прикрепления мауэрлата. Устанавливайте стержни через каждые 1-1,5 м. Выбирайте стержни диаметром хотя бы 10 мм. Между кладкой и мауэрлатом проложите гидроизоляцию.
  • Для стен из керамических или пенобетонных блоков залейте сверху бетон. Обязательно следует сделать слой армированным. Он должен иметь высоту приблизительно 200-300 мм. К арматуре обязательно прикрепите металлические стержни, которые имеют резьбу.
  • Для мауэрлата используйте брус, который имеет сечение 15 на 15 см. Он будет выступать своеобразным фундаментом для стропильной системы.
  • Уложите мауэрлат на верхний обрез стены. Зависимо от её конструкции, мауэрлат можно укладывать по наружному и внутреннему краю. Не размещайте его близко на самом крае, так как в противном случае его может сорвать ветер.
  • Мауэрлат рекомендуется располагать сверху на слой гидроизоляции. Чтобы соединить все части в одно целое, применяйте болты и металлические накладки.
  • Во избежание провисания сделайте решетку из стоек, подкосов и ригеля. Для этого возьмите доски размером 25х150 мм. Угол между подкосом и ногой стропила по возможности должен быть прямым.
  • В случае использования слишком длинной стропильной ноги установите еще одну опору. Она должна опираться на лежни. Каждый элемент связывается с двумя соседними. В результате создается устойчивая конструкция по всему периметру крыши.



  Крепление стропильных ног

  Самый лучший вариант стропильной системы двухскатной крыши - комбинация стропил наклонного и висячего типа. Такая конструкция позволяет создать надежную двускатную крышу и снизить расходы на строительные материалы. Учитывайте при работе такие рекомендации:

  1. В качестве материала используйте только самую качественную древесину. Балки, которые имеют трещины и сучки, использовать категорически нельзя.
  2. Стропила имеют стандартные размеры - 50х150х6000 мм. Когда балки имеют длину больше 6 м, то рекомендуется увеличивать ширину доски, чтобы балки под собственным весом не надломились. Берите доски шириной180 мм.
  3. Сначала изготовьте шаблон стропильной ноги. Приложите доску к балке перекрытия и торцу конькового бруса. Очертив две линии, отпилите по ним доску. Шаблон готов.
  4. Вырежьте стропила по такому шаблону. После этого проделайте на них верхний запил.
  5. Возьмите полученную заготовку, поднесите её к балке перекрытия, чтобы разметить на месте нижний запил.
  6. Установите все стропила. При этом запомните, что после установки одной ноги необходимо сразу устанавливать ей противоположную. Так вы быстрее снимете боковые нагрузки на коньковый брус.
  7. Если скат имеет слишком длинный, то стандартных досок не хватит для изготовления стропильной ноги. В таком случае можно срастить две доски между собой. Для этого нашейте на них обрезок древесины аналогичного сечения. Он должен иметь длину 1,5 - 2 метра. Согласно схеме стропильной системы двускатной крыши, стык всегда должен находиться внизу. Под него установите дополнительную стойку.
  8. Стропильную ногу к коньковому брусу прикрепите с помощью гвоздей. Для крепления стропил к балке перекрытия применяйте саморезы. Также подойдут крепёжные пластины из металла. Кроме того, добавляют несколько гвоздей.
  9. Если вы строите конструкцию исключительно из висячих стропил, то пропустите следующую стадию. При возведении конструкции с наслонными стропилами необходимо подумать об опорах, которые устанавливаются пол них. Для снижения величины прогиба стропил правильно рассчитайте расположение подобных опор.
  10. Если вы строите двускатную мансардную крышу, промежуточные стойки станут каркасом для боковых стен.
  11. При выполнении этой работы выдерживайте определенный шаг балок. Его размер установите на стадии проектирования.
  12. После монтажа стропил прикрепите конек. Он размещается по их верхнему краю. Для крепления используют металлические уголки или скобы. А самой большой популярностью пользуются болты.



  Придание конструкции жесткости

  После установки стропильной системы двускатной крыши укрепите её по представленной ниже технологии:

  • Для небольших строений, которыми являются сауны, дачи, хозяйственные строения, и крыш с простейшими висячей системой стропил соедините каждую пару стропил снизу с помощи затяжки, а сверху - с использованием ригеля.
  • Для больших зданий, которые вместе с этим являются легкими, обустройте не тяжелую крышу. Её должны выдерживать стены.
  • Если дом имеет ширину 6-8 м, то следует ужесточить конструкцию. Установите посередине опоры. Такие стойки называют бабками. Располагайте их у каждой пары стропильных ног.
  • Если пролет стен достигает 10 метров, то понадобятся укрепительные балки. Подкосы выступают в качестве дополнительной опоры для стропильных ног на затяжку. Их крепят к каждому стропилу - ближе к коньку или в средине стропильной ноги. Скрепите их с нижним концом бабки и друг с другом, как показано на видео о стропильной системе двускатной крыши.
  • В ситуации с длинными крышами следует разгрузить фронтонные балки. Делается это путем монтажа раскосов. Верхний конец должен упираться в угол фронтона. Нижний крепится на центральной балке перекрытия. Для крепежа используйте брус, который имеет большое сечение. Так вы сможете предотвратить их излом, если наблюдаются сильные порывы ветра.
  • В местности, где преобладают ветра, стропилам должны быть устойчивыми к таким воздействиям. Укрепите их путем монтажа диагональных связей. Доски прибиваются от низа одного стропила к середине следующей.
  • Для большей жесткости при создании самых ответственных креплений лучше не использовать гвозди. Применяйте для этого накладки и металлические способы крепежа. Гвозди не смогут обеспечить качественное крепление, так как древесина способна спустя некоторое время рассыхаться.



  Обрешетка стропильной системы

  Завершающий этап устройства стропильной системы двухскатной крыши - создание обрешетки. Именно на неё вы будете укладывать кровельное покрытие. Работы проводите в такой последовательности:

  1. Отберите для обрешетки сухой брус. На нем не должно быть трещин и сучков. Прибивайте брусья снизу. Возле конька прикрепите две доски так, чтобы не возникало зазоров. Обрешетка должна выдерживать тяжесть верхнего кровельного материала и не прогибаться под весом рабочих.
  2. Если вы будете обустраивать мягкую кровлю, сделайте два слоя обшивки. Один - разреженный, второй - сплошной. То же самое касается и рулонной кровли. Для начала параллельно коньковому брусу расположите доски, которые имеют толщину 25 мм и ширину не больше 140 мм. Допускается небольшой зазор - не больше 1 см. Сверху уложите сплошной слой. Для этого лучше применять кровельную фанеру, рейки или доски небольшой толщины. После этого проконтролируйте, чтобы на обрешетке не осталось погрешностей - неровностей и сучков. Также проверьте, чтобы не торчали шляпки гвоздей.
  3. Под металлочерепицу уложите один слой бруса. Он должен иметь сечение 50 на 60 мм. Аналогичным образом поступите при использовании шифера или кровельных листов стали. Выдерживайте между брусом шаг, зависимо от выбранного вами кровельного покрытия - от 10 до 50 см. Забивайте гвозди ближе к краям доски, а не в средину. Шляпки вбивайте вглубь. Так они впоследствии не смогут повредить кровлю. Если вы делаете обрешетку под металлочерепицу, то запомните, что соединение бруса на одном уровне должно попадать на стропило.



  Когда вы произвели установку и усиление стропильной системы двускатной крыши, можно заняться монтажом кровельного пирога. Разместите между стропилами теплоизоляционный материал, слой пароизоляции и гидроизоляции. При использовании утеплителя в плитах, заранее рассчитайте шаг стропил под его укладку. На завершающем этапе проведите крепление кровельного материала.
