Как сделать копировальный станок своими руками. Копировальный станок по дереву своими руками. Особенности процедуры фрезерования

В современном мире зачастую возникает необходимость создания копии чего-то или воспроизведения и повторения чего-либо. Для этой цели на многих предприятиях широко используются копировально-фрезерные станки, которые предназначаются для создания изделий, форма которых в наибольшей степени соответствует заданному исходному образцу. Они позволяют производить детали большими тиражами, при этом обеспечивая высокую скорость обработки и изготовления каждого элемента.

Особенности процедуры фрезерования

Фрезерование - это один из распространенных методов механической обработки. С помощью фрезерования проводят черновую, чистовую и получистовую обработку фасонной и простой поверхности заготовок из стали, цветного металла, чугуна и пластмасс. Фрезерование характеризуется высоким уровнем производительности, что позволяет в конечном результате получать изделия правильной геометрической формы.

Фрезерование может осуществляться двумя способами: процедура встречного фрезерования (против подачи), когда подача противоположна направлению вращения фрезы, и фрезерование попутное (по подаче), когда совпадают направления вращения фрезы и подачи. Используя фрезы, которые оснащены современными режущими материалами (минераллкерамикой, синтетическими сверхтвердыми), вы можете обрабатывать материалы, что закалены до высокой твердости, заменяя этим самым процедуру шлифования.

Фрезерные станки предназначаются для фрезерования поверхностей рычагов, планок, корпусов, крышек и кронштейнов простой конфигурации, сложной конфигурации контуров (типа шаблонов, кулачков), поверхностей корпусных деталей. Фрезерные станки разделяются на две основные категории: станки общего назначения и аппараты специализированные. К первой группе относятся станки продольно-фрезерные, консольные, бесконсольные и непрерывного фрезерования. Во вторую категорию входят станки резьбофрезерные, зубофрезерные, шлицефрезерные, шпоночно-фрезерные и копировально-фрезерные.

Предназначение копировально-фрезерного станка

Копировально-фрезерные станки принято использовать для выполнения копировальных работ по объему и на плоскости, а также по объему с применением объемных моделей и соответствующих копиров, для гравирования разных фасонных профилей, узоров, орнаментов и надписей, а также для легкой фрезерной работы. Бесспорный плюс подобных агрегатов в том, что он способен выполнять при собственном простом устройстве невероятно сложные узоры.

На станке можно совершать различные фрезерные работы по стали, чугуну и цветным металлам с помощью быстрорежущего и твердосплавного инструмента в условиях крупно- и мелкосерийного производства. На подобных станках изготовляются гребневые винты судов, лопатки турбореактивных двигателей и паровых турбин, рабочие колеса гидротурбин, вырубные и ковочные штампы, прессовые и литейные формы, разные кулачки, штампы, пресс-формы, металлические модели и заготовки.

Такое оборудование используется также для сверления отверстий под рукоятки, замки, шпингалеты, металлические петли, а также выполнение рамок для зеркал и каналов любого размера на пластиковых и алюминиевых профилях, как на видео о копировально-фрезерных станках. На универсальных станках процедура обработки подобных изделий является практически невозможной.

Копировально-фрезерный станок предназначается для фрезерования криволинейных деталей методикой копирования по шаблону, с которого копируется форма будущего изделия. Использование шаблонов позволяет исключить при такой сложнейшей операции влияние человеческого фактора, и все готовые детали как следствие имеют одинаковую форму.

Для изготовления нескольких полностью идентичных изделий можно не только использовать единый шаблон, но и все последующие детали изготовить по образцу первой. Однако для самого точного повторения рекомендуется дополнить станок копирующим устройством, которое называется пантографом. Его конструкция бывает различной, но функция одна во всех случаях - точнее передать вдоль профиля движение копирующей головки режущему устройству.

Конструкция копировально-фрезерного станка

Копировально-фрезерный станок предназначен для обработки профилей (фрезерование плоскостное) или рельефов (фрезерование объёмное) изделий с помощью режущего твердосплавного инструмента — фрезы. Фреза воспроизводит на изделии контур или поверхность задающего устройства — копира. Задающее устройство ручного копировально-фрезерного станка имеет пневматическую, механическую или гидравлическую связь с системой слежения, которая отвечает за направление режущего инструмента, с одной стороны действуя на усилительное устройство, а с другой оказывая воздействие на исполнительный орган.

В качестве копира может выступать плоский шаблон, пространственная модель, эталонная деталь, контурный чертеж, а копировальным устройством служит щуп, копировальный ролик или палец, фотоэлемент. Образцы для копирования могут быть изготовлены из металла, пластмассы или древесины. Обрабатываемая деталь и копир закреплены на вращающемся столе.

Исполнительным органом может выступать золотник, винт, соленоид, электромагнитная муфта, дифференциал. В усилительных устройствах копировально-фрезерных станков используют электромагнитные, гидравлические или электрооптические реле. Шероховатость поверхности заготовки и точность профиля находятся в зависимости от скорости передвижения следящего устройства: достигается шероховатость №6 и точность профиля 0,02 миллиметра. Привод исполнительной цепи совершается от силового гидроцилиндра и электродвигателя.

Копирование в установленном масштабе проводится при помощи специального устройства под названием пантограф. Если вас интересует, как в домашних условиях сделать самому копировально-фрезерный станок, то можете его дополнить этим устройством. Пантограф имеет конструктивно направляющий палец, который расположен на оси и перемещается по копиру, ось вращения и инструментальный шпиндель. При перемещении по копиру пальца на заготовке шпиндель описывает геометрически подобную фигуру. А масштаб копирования определяется пропорциями плеч пантографа.

Виды копировально-фрезерных станков

По виду привода различают такие основные типы копировально-фрезерных станков: с пантографом, что предназначен для работы в 2 и 3 измерениях; универсальные аппараты с пантографом, который расположен на поворотном рукаве в вертикальной плоскости; одно- и многошпиндельные агрегаты с прямоугольным и круглым столом; с механической подачей, электро- и гидрофицированные, а также фотокопировальные.

Выделяют несколько видов подобных фрезерно-копировальных станков, которые различаются по уровню автоматизации и прижиму обрабатываемой заготовки:

1. Ручной или настольный копировально-фрезерный станок с механическим прижимом профиля. При его помощи можно производить процедуру рассверловки отверстий различной формы по шаблону, однако для тройных отверстий потребуется трехшпиндильная насадка на станок или дрель.
2. Автоматический (стационарный) фрезерно-копировальный станок с пневматическим прижимом профиля. Такие станки также не позволяют проделать тройные отверстия для установки ручек и, как правило, используются для производства алюминиевых конструкций.
3. Автоматический (стационарный) фрезерно-копировальный станок с пневматическим прижимом профиля и 3-шпиндельной насадкой для проведения рассверловки тройных отверстий.

Принцип работы копировально-фрезерного станка

Обработку изделий на копировально-фрезерном станке проводят по задающему устройству (копиру), действие которого вызывает через копировальное устройство соответствующее перемещение относительно заготовки специального режущего инструмента. Через копировальное устройство копир воздействует на исполнительные органы, при этом заготовка и фреза воссоздают в относительном движении поверхность, которая задана на копире.

Главными движениями являются вращение шпинделя, перемещение стола и салазок по контуру, движение шпиндельной головки при врезании. Вспомогательные движения — ускорение перемещения салазок, шпиндельной головки и стола, установочные перемещения на столе трейсерного столика, упоров, копировального пальца и зажим шпиндельной головки.

Копировально-фрезерные станки по алюминию способны работать по 2 схемам слежения: действия с обратной связью и простого действия. Копировальный щуп и фреза в схеме простого действия между собой жестко связаны, и фрезе передается перемещение щупа по копиру. Отклонение копировального щупа в схеме с обратной связью вызывает рассогласование в положении копировального щупа относительно фрезы.

Результат подобного рассогласования поступает в специальную следящую систему, которая исполнительному устройству выдает сигнал на корректировку траектории движения инструмента. Жесткой связи фрезы и копира в этом случае нет, и копир силы резания не воспринимает, а только передает исполнительным органам соответственный сигнал.

Существует две разновидности копировального фрезерования — объемное и контурное. Кривая копира при контурном копировании может размещаться в плоскости, что параллельна или перпендикулярна оси фрезы. Стол в первом случае с копиром и заготовкой перемещается в продольном направлении, контроль изменения кривой совершается благодаря вертикальному перемещению врезы и копирного пальца. Стол с копиром и заготовкой во втором случае перемещается в поперечном и продольном направлении соответственно форме кривой линии копира.

Сложная пространственная поверхность заготовки при объемном копировании обрабатывается фрезой последовательно, посредством нескольких параллельных ходов стола, то есть контурное копирование выполняется при каждом рабочем ходе. В конце прохода фреза смещается относительно заготовки перпендикулярно строке на величину поперечной подачи, затем происходит следующий рабочий ход.

Также существуют копировально-фрезерные станки прямого действия, в которых щуп фрезе передает движение через пантограф. Подобные станки в основном используют для легких гравировальных и фрезерных работ. При использовании пантографа можно проводить, кроме копирования, уменьшение масштаба заготовок по отношению к копиру. Перемещение копировального щупа по копиру, который установлен на столе станка, передается шпинделю, что при обработке заготовки описывает контур, подобный геометрически копиру.

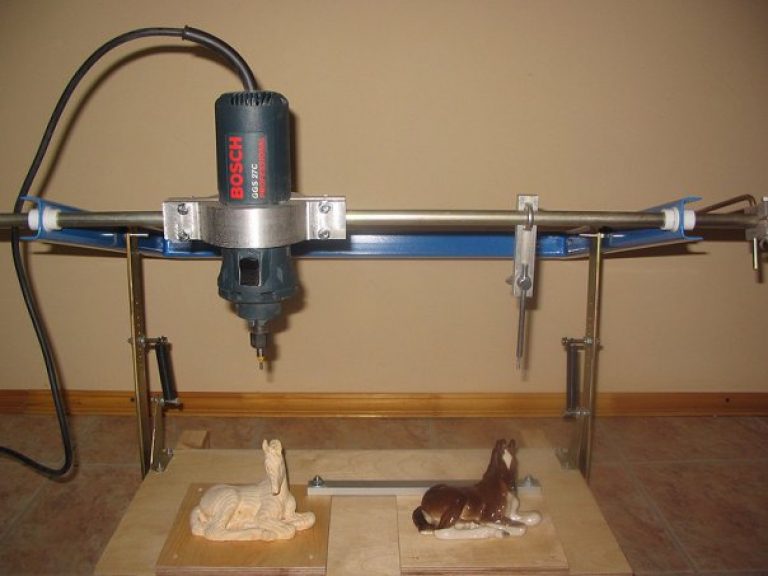

Копировально-фрезерный станок своими руками

В настоящее время на рынке представлены фрезерно-копировальные станки самой разной конструкции и уровня сложности. Однако купить таковой не всегда возможно, да и цена копировально-фрезерного станка достаточно велика. Поэтому часто перед нами возникает вопрос, как изготовить копировально-фрезерный станок в домашних условиях.

Безусловно, самодельные станки не могут с промышленными моделями полностью конкурировать, но все-таки они являются работоспособными и позволяют изготовить высококачественные копии. Хочется сразу оговориться, что копирующее устройство приспособить к промышленному фрезерному устройству будет очень сложно, и это касается, прежде всего, кардинальной переделки всего аппарата. Поэтому самодельный копировально-фрезерный станок собрать проще всего практически «с нуля» при использовании системы тяг и электрического двигателя с зажимным патроном для фрезы.

Конструкций копировально-фрезерных станков может быть много. Типовая конструкция аппарата следующая: станок конструктивно состоит из рабочего стола, несущей рамы и фрезерной головки. Рабочая поверхность может регулироваться по высоте, фрезерная головка оборудована электрическим двигателем привода и передаточным двухступенчатым механизмом, который обеспечивает две скорости фрезерного вала.

Многие домашние хозяева сетуют, что при копировании изделия получившаяся деталь имеет много изъянов и несоответствий, которые появились при смене направления фрезы, вибрации и дрожании опорной конструкции. Неприятностей добавляют прогибания и искривления заготовки, что связаны с увеличением внутреннего напряжения из-за выборки дерева. Избежать всех недочетов при изготовлении самодельного копировально-фрезерного станка невозможно. Просто рекомендуется делать копировальный станок узкопрофильным, а не универсальным.

Самодельный копировально-фрезерный станок должен быть оптимизированным под производство конкретных изделий, которые необходимы именно вам. К примеру, для эффективного изготовления деревянной части ружья и винта для пропеллера требуются различные технические решения, их не получится в одном станке объединять, и возникнуть могут побочные, трудноисправляемые эффекты. Таким образом, практичнее станки собирать под какие-то определённые задачи. Такой подход может вам избежать многих затрат и трудностей.

Немаловажный фактор - это размер станка. Чем вы большее изделие планируете обрабатывать, тем конструкция должна быть массивнее. Необходимо, чтобы вибрации, которые передаются от привода фрезы, поглощались весом опорной конструкции станка. Нагрузки должны выдерживаться направляющими осями, которые также должны иметь запас прочности и не прогибаться. Оптимальные параметры при проектировании копировально-фрезерного станка своими руками подбираются опытным путём, это обеспечивает плавный ход фрезы.

При конструировании копировально-фрезерного станка определите вид деталей, которые будете изготавливать. Для выполнения граверной работы и для фрезерования длинных изделий требуется разный рабочий стол и метод закрепления на нем заготовок с шаблоном. Свобода перемещения в различных плоскостях режущего инструмента зависит от вида рабочего стола.

От изготавливаемых деталей и их материала зависит мощность электродвигателя, который вращает фрезу и устанавливается на самодельном копировально-фрезерном станке. Для гравировки и фрезерования деревянных изделий достаточно 150-200 ваттного электрического мотора постоянного тока.

Для обеспечения процедуры точного копирования нужно между собой жестко соединить копирующий щуп и устройство, закрепив в нем режущий инструмент. При этом их высота и плоскости над рабочим столом должны совпадать полностью. Созданную жесткую конструкцию следует установить над рабочим столом таким способом, чтобы она могла перемещаться в вертикальной и горизонтальной плоскости вдоль осей, которые создаются условно сторонами рабочего стола.

Копир для токарного станка по дереву с ручным фрезером

Предлагаем вам самостоятельно сделать копировальное устройство с минимальными затратами по времени, станок можно запустить в «промышленное производство» точеных деталей уже к вечеру. «Режущим инструментом» будет ручной фрезер, технические характеристики по изготовляемым деталям зависят от технических характеристик токарного станка по дереву. Не смотря на то, что копир изготовлен с применением фанеры, он может изготавливать до сотни изделий с одного копира, согласитесь, что этого количества вполне достаточно для выполнения большинства оптовых заказов.

Приспособление выглядит не совсем «привлекательно» с точки зрения дизайна, но мы и не ставили перед собой такую задачу. Мы старались сделать наше «оборудование» максимально простым в изготовлении и более-менее надежным. Что в итоге и получилось. Как делается копир? Давайте знакомиться с ним ближе.

Устройство копира

Для режущего инструмента приспособлен обыкновенный ручной фрезер, конкретная модель никакого значения не имеет. Фрезер установите на опорную площадку, у нас размеры площадки 500×200 мм, сделана из листовой фанеры толщиной 12 миллиметров . Вы можете немного увеличивать или уменьшать линейные параметры площадки в зависимости от размеров ручной фрезы. На площадке сделайте отверстия для выхода фрезы и отверстия для установки крепежных болтов. Для того чтобы полностью исключить несанкционированные самопроизвольные подвижки фрезы во время работы, советуем вам установить на площадке дополнительные упорные бруски по периметру, бруски зафиксируйте саморезами, длина саморезов выбирается с учетом толщины фиксирующих брусков.

Фрезер нужно установить между упорными брусками, проверьте надежность его фиксации, любые колебания исключаются полностью. Дальний конец площадки должен «ездить» по трубе на всю длину токарного станка по дереву, мы использовали трубу Ø 25 миллиметра, вы можете брать для изготовления другие трубы. Главное, чтобы они выдерживали вес фрезера не прогибаясь, были абсолютно ровными и с идеально гладкой поверхностью. Концы трубы закрепите двумя деревянными брусками, в нашем случае использованы бруски 80×35 мм. Бруски прикрутите к корпусу токарного станка при помощи саморезов по металлу, не придется нарезать резьбу под болты. Если у вас устройство станка не позволяет крепить бруски таким способом, то решите эту проблему по-своему.

Установка главных конструктивных элементов самодельного копира

Настоятельный совет - не спешите во время изготовления оборудования, точеные детали под копир не прощают даже малейших нарушений не только технологии, но и расположения рабочих осей. Из этого следует, что ось трубы, по которой будет двигаться фрезер должна быть идеально параллельной оси вращения токарного станка. У нас само собой получилось, что ось трубы совпала с осью станка, но это условие не обязательно. Главное, чтобы режущий инструмент фрезы в крайнем нижнем положении совпадал с осью станка, а этот параметр можно регулировать уровнем расположения копира.

Труба фиксируется в глухих отверстиях брусков, перед фиксацией на нее нужно одеть два бруска, на которых будет установлена несущая площадка фрезера. Важное условие - бруски для площадки должны легко скользить по направляющей трубе, но шатания запрещаются. Проверьте этот параметр, при необходимости вручную притрите трубу и бруски. Потом закрепите к брускам опорную площадку фрезера и установите на ней фрезер. Еще раз проверьте плавность скольжения, обращайте внимание, чтобы шатания полностью отсутствовали. Не бойтесь таких «строгих» требований по качеству скольжения. Если вы имеете трубу с нормальной поверхностью и полностью ровную, то добиться плавного скольжения несложно.

Установка горизонтального бруска

Это второй «рабочий» элемент самодельного копира, по точности установки нужно соблюдать все вышеперечисленные требования. К горизонтальному бруску крепится шаблон профиля деталей. Для изготовления вполне подойдет брусок 70×30 мм, крепится саморезами к вертикальным деревянным стойкам, стойки зафиксируйте любым удобным способом к станине токарного станка. Верхняя кромка горизонтального бруска должна быть параллельной оси станка и находиться на одном уровне с ней. Если копир станет временно не нужным, то брусок легко снимается, установочная площадка для фрезера откидывается в крайнее заднее положение и токарный станок по дереву можно использовать по прямому назначению.

К рабочей площадке фрезера закрепите вертикальный упор, мы сделали его из тонкой фанеры, вы сможете использовать более прочные материалы, вплоть до металлических. Эта деталь будет во время точения двигаться по копиру и задавать пространственное положение фрезы, копир крепите максимально прочно. По толщине есть прямая зависимость: чем он тоньше, тем точнее будут сниматься размеры с шаблона. Но есть и другая зависимость - слишком тонкий копир затрудняет передвижение устройства по шаблону, выбирайте золотую середину. Высоту копира нужно регулировать уже после окончательной сборки станка, во время регулирования нужно соблюдать все перечисленные условия. Еще один момент. Если у вас копир из фанеры, то нужно сделать его съемным, это позволит быстро менять износившийся копир на новый во время вытачивания большого количества однотипных изделий.

Как изготавливается шаблон

Здесь нет ничего нового. Нарисуйте на полосе фанеры или плиты ОСП конур вытачиваемой детали, проверьте еще раз все размеры и при помощи электрического лобзика аккуратно вырезайте. Кромки нужно обязательно отшлифовать, удалите зазубрины и неровности. Шаблон закрепите на горизонтальной рейке саморезами, во время фиксации соблюдайте все установочные размеры.

Некоторые особенности точения

Передвигать устройство придется только двумя руками, в противном случае возможно заедание на трубе. Еще одна проблема - радиусы закругления точеных деталей ограничиваются диаметром фрезы, это нужно иметь в виду во время выбора профиля точеных деталей. Практика показывает зависимость скорости подачи от диаметра фрезы: чем меньше диаметр фрезы - тем меньше должна быть подача и наоборот.

540 руб

Для осуществления полного спектра работ по дереву ручным фрезером или на фрезерном столе необходимы не только обычные приспособления, такие как различного размера фрезы, но и дополнительные устройства, которые помогут исполнить более сложные работы. Инструмент должен обладать возможностью создавать заготовку такой формы, какая нужна согласно задумке мастера.

Некоторые такие устройства входят в комплект к прибору, но если их нет в наличии или если его планируется изготовить самостоятельно, то и дополнительные детали можно сделать вручную. Как правило, они достаточно просты в изготовлении. Кроме различных упоров можно изготовить и копир для фрезера своими руками и установить конструкцию на основу-каркас.

Соорудить фрезерно-копировальный станок можно самостоятельно с использованием ручного фрезера. Прибор может быть различной конструкции, но задание у него одно — как можно четче передать по профилю-держателю движения рабочей головки устройству, которое вырезает материал.

Купить готовый станок с копиром не всегда является возможным, поэтому часто его делают самостоятельно из подручных средств. Его рекомендуют собрать сначала, приспособить копир к серийному прибору трудно, это требует глубокой его переделки.

Характеристика самих работ

Фрезеры, оборудованные копирами, используются для объемных манипуляций и по обработке плоскостей. Они справляются с работами, в которых используются объемные формы, гравировка различной формы, рисунков, узоров, надписей. Простые фрезерные функции им тоже под силу. Подобные конструкции отличаются своей простотой, но при этом способны выполнять удивительно сложные орнаменты и формы.

Для работ таким станком подойдет не только дерево, но и чугун, сталь, цветные металлы, для этого используют быстрорежущий инструмент из твердых сплавов. В промышленных масштабах на подобных агрегатах, но, конечно, более габаритных, выполняют лопатки двигателей для самолетов, корабельные винты, гребни гидротурбин, различные модели, металлические заготовки, штамповки, литые и прессованные детали.

Сделанный копир своими руками применяется при сверлении замочных отверстий, под шпингалеты. Им можно сделать рамки, пазы, каналы любых размеров в пластиковых и металлических профилях.

Но самое интересное, что на нем можно фрезеровать криволинейные детали, копируя их по шаблону. Последние позволяют выполнить точную копию и исключить при таких сложных работах человеческий фактор. Детали имеют точную, идеально одинаковую форму.

Идентичные детали изготовляются с применением шаблона, все последующие детали можно изготовлять по образцу первой. Для самого четкого и точного копирования фрезер оборудуют копиром, такое устройство называется еще пантографом.

Вернуться к оглавлению

Принцип работы и устройство

Вкратце принцип работы копира такой: при помощи щупа обводятся контуры оригинала копируемого объекта или шаблона. Щуп соединен с рабочей плоскостью, на другом конце которой крепится фрезер, таким образом, все движения щупа повторяет головка фрезера.

В станках есть система направляющих, электродвигатель и патрон для зажима фрезы или фрезер. Тут описывается простая конструкция.

Стандартная конструкция состоит из:

• рабочей поверхности и несущего каркаса;
• фрезерной рабочей головки;
• копировального щупа.

Чтобы сделать копир своими руками для ручного фрезера, потребуется:

• каркас из дерева или металла, если на основе токарного станка, то такой станок;
• доски и рейки, толстая фанера, деревянные бруски;
• крепежные элементы (болты, гайки, саморезы);
• фрезер;
• набор гаечных ключей, ножовка для вырезания необходимого размера деревянных деталей;
• труба из металла, направляющие;
• сверла по дереву и металлу;
• ременной привод и электромотор (если будет не с ручным, а с автоматическим приводом).

Рабочая плоскость выставляется по высоте, головка оборудуется электродвигателем привода и двухступенчатым механизмом передач, он создает две скорости вала фрезера. Это для более сложных конструкций.

Если есть токарный станок и ручной фрезер, можно соорудить очень неплохой копировальный станок, который будет работать по объемным заготовкам. Для этого потребуется минимум деталей.

Копир своими руками изготовить не так уж и трудно.

В качестве главного инструмента берут ручной фрезер. Его устанавливают на основе из толстой фанеры (12 мм), ее параметры 500/200 мм.

На ней делается отверстие под подошву фрезера и крепежных болтов. Также делается каркас и опоры из брусков, это служит дополнительной стабилизацией и фиксацией инструмента. Два бруска поменьше фиксируют к плоскости фанеры по краям. Фрезер монтируется между этими двумя брусками штырями (болты или гвозди) сквозь отверстия в его подошве и проделанные в фанере.

Площадка своим далеким концом скользит по трубе вдоль конструкции, то есть она прикреплена на брусок, который ходит по ней. Можно взять трубу из металла 1 и ¾ дюйма. Она закреплена между двумя кубическими брусками, она как бы нависает с кареткой и фрезой над станком. Кроме того, она откидная. Эти бруски крепятся саморезами к каркасу. Труба выставляется как можно ровнее по оси станка, она совпадает с его осью. На нее также насажены два деревянных куба с отверстиями, соответствующими ей, чтобы обеспечить скольжение. Вот к ним-то и крепится такая каретка.

На фасадной стороне каркаса станка крепится также еще один брусок, но уже горизонтальный, на нем фиксируется шаблон профиля. Фиксируется он к двум стойкам из дерева по вертикали с двух его сторон. Верхняя часть его идет точно по оси станка. При ненадобности копира он снимается, фрезер вместе с кареткой откидывается. На ней снизу крепится посредине вертикальная поперечина, она скользит по выемкам шаблона, копируя рельеф. Это собственно копир, он крепится саморезами, в случае чего его можно снять и заменить или отрегулировать высоту. На брусок по фасаду саморезами крепится шаблон. Площадка двигается руками.

Такой станок предназначен для простых объемных деталей типа ножек стула, подсвечников, где нет витых элементов.

Очень часто в нашей жизни возникает необходимость сделать копию какого-нибудь предмета, поэтому наличие копировальной техники – современная потребность многих предприятий. И речь пойдет не о копировально печатном оборудовании, а о копировально фрезерных станках.

Они служат для создания предметов, которые максимально копируют исходный образец. Оборудование дает возможность изготавливать детали значительными тиражами, обеспечивая высокую скорость обработки.

1 Особенности фрезерования

Фрезерование представляет собой один из способов механической обработки. Процедура позволяет проводить чистовую, черновую и получистовую обработку различной поверхности заготовок, выполненных из дерева, пластмассы, чугуна, металла (черного и цветного).

Фрезерование имеет высокую производительность, дающую возможность сотворить предметы необходимой геометрической формы.

Фрезерование может быть организовано двумя методами:

• фрезерование попутное, при котором совпадают направления подачи и вращения фрезы;
• встречное фрезерование, при котором подача противоположна направлению вращения фрезы.

Применяя фрезы, оснащенные современными режущими материалами, можно осуществлять обработку, заменяя процедуру шлифования.

Фрезерный деревообрабатывающий станок, включая модификацию мини, служит для обработки поверхностей планок, рычагов, крышек, корпусов и кронштейнов простой конфигурации, поверхностей корпусных предметов.

Позволяет наносить 3D или 4D резьбы. Один из самых популярных брендов отечественного происхождения – Дупликарвер.

Фрезерные станки встречаются двух категорий:

• специализированные;
• общего назначения.

Последняя группа – оборудование непрерывного фрезерования, бесконсольные, консольные, продольно-фрезерные. Первая группа – копировально-фрезерные, шпоночно-фрезерные, шлицефрезерные, зубофрезерные, резьбофрезерные. Встречаются полноценные и мини модели.

1.1 Предназначение станка

Копировально фрезерный деревообрабатывающий станок используется для осуществления копировальных работ на плоскости и по объему, для гравирования узоров, надписей, орнаментов, фасонных профилей, а также для реализации простых фрезерных задач.

Несмотря на простоту станка, он позволяет создавать невероятно сложные узоры. Он может иметь мини или полноразмерное исполнение.

Оборудование позволяет совершать разные фрезерные работы с использованием твердосплавного и быстрорежущего инструмента. Может наносить резьбы. Станки используются в мелко- и крупносерийном производстве. Могут работать в 3д режиме, при наличии соответствующей оснастки, ЧПУ. Большой популярностью пользуются модели Дупликарвер.

Станок позволяет создавать:

• заготовки и модели;
• пресс-формы;
• различные штампы;
• кулачки;
• формы.

Также оборудование может использоваться для:

• сверления отверстий под металлические петли, рукоятки, шпингалеты, замки;
• изготовления рамок для зеркал;
• каналов разного размера на профилях.

Фрезерный станок по дереву Дупликарвер позволяет фрезеровать криволинейные детали способом копирования по шаблону, с которого выполняется копирование формы будущего изделия. Благодаря применению шаблонов исключается влияние так называемого человеческого фактора, поэтому готовые изделия имеют идентичную форму. Во многом это обеспечивает ЧПУ.

В работе может использоваться не только шаблонный образец, последующие изделия могут изготавливаться по образцу первого. Чтобы увеличить точность, станок стоит дополнить копирующим устройством, называемым пантографом.

Он может иметь разную конструкцию, однако обладает важной функцией – точная передача вдоль профиля движения копирующей головки режущему устройству. Поэтому достигается высокая точность резьбы, при ее нанесении.

2 Конструкция станка

Фрезерный станок Дупликарвер использует в работе режущий твердосплавный инструмент – фрезу. Она воспроизводит на изделии поверхность или контур копира.

Это задающее устройство станка обладает гидравлической, механической и пневматической связью с системой слежения, отвечающей за направление фрезы. С одной стороны она действует на усилительное устройства, с другой – оказывает воздействие на исполнительный орган.

Копиром выступает плоский шаблон, контурный чертеж, эталонная деталь, пространственная модель. Копировальное устройство – фотоэлемент, палец, ролик или щуп. Образцами могут быть детали, изготовленные из древесины, пластмассы или металла. Копир и обрабатываемая заготовка располагаются на вращающемся столе.

Исполнительный орган станка Дупликарвер – дифференциал, электромагнитная муфта, соленоид, винт, золотник. В усилительных устройствах могут применяться электрооптические, гидравлические или электромагнитные реле.

Скорость перемещения следящего устройства определяет точность профиля и шероховатость поверхности изделия. Может достигаться точность 0,02 мм и шероховатость №6. Привод станка Дупликарвер совершается от электродвигателя и силового гидроцилиндра.

Пантограф, позволяющий копировать изделия в установленном масштабе, имеет направляющий палец, располагающийся на оси и перемещающийся по копиру, а также инструментальный шпиндель и ось вращения.

Когда палец перемещается по копиру, шпиндель на заготовке описывает необходимую геометрическую форму. Масштаб определяет пантограф пропорциями плеч. Дополнительно может использоваться ЧПУ.

2.1 Виды копировально фрезерных станков

По виду привода:

• фотокопировальные, гидро- и электрофицированные, с механической подачей;
• много- и одношпиндельные агрегаты с круглым и прямоугольным столом;
• универсальные устройства с пантографом, находящимся вертикально на поворотном рукаве;
• с пантографом, необходимым для функционирования в 2 и 3 измерениях.

Встречаются мини и полноценные версии. Подобные устройства могут быть оснащены ЧПУ.

Можно также выделить еще группы устройств, отличающихся по прижиму заготовки и уровню автоматизации:

• настольный или ручной самодельный станок с механическим прижимом профиля позволяет рассверливать отверстия разной формы с использованием шаблона;
• автоматический станок с пневмоприжимом профиля – чаще всего используется для изготовления алюминиевых конструкций; может иметь ЧПУ;
• автоматический станок с пневматическим прижимом профиля и 3-шпиндельной насадкой, необходимой для рассверливания тройных отверстий (остальные устройства лишены такой возможности); может иметь ЧПУ.

Это могут быть мини или полноразмерные станки.

2.2 Изготовление станка своими руками

Самодельный копировально фрезерный станок можно сделать в домашних условиях своими руками. Конечно, такое мини оборудование не сможет работать на уровне с промышленными образцами, но оно вполне способно создавать качественные копии.

Самодельный деревообрабатывающий с ЧПУ копировально фрезерный станок можно изготовить с применением системы тяг, электродвигателя с зажимным патроном, необходимым для фрезы.

Типовой конструкцией устройства, изготавливаемого своими руками, является:

• рабочий стол;
• несущая рама;
• фрезерная головка.

Настольный копировально фрезерный станок для резьбы по дереву с ЧПУ своими руками должен оптимизироваться под конкретные цели, которых необходимо достичь, например, для нанесения резьбы. Понимая, какие детали предстоит обрабатывать, следует выполнять расчеты размеров, мощности и так далее. Тогда изготовленный станок своими руками позволит реализовывать необходимые задачи.

2.3 Работа копировально-фрезерного станка Дупликарвер (видео)

Копировальное оборудование всегда приходит на помощь, если нужно изготовление определенной детали по шаблону в пределах небольших партий. Копировально-фрезерные станки используются как на предприятиях, выпускающих продукцию в крупных масштабах, так и в мелких мастерских, да и в домашнем хозяйстве копировальному станку по дереву всегда найдется работа. Промышленные образцы копировального оборудования могут изготавливать детали практически в неограниченных количествах, но мы остановимся на моделях, которые можно собрать своими руками и бюджетных станках для мелкосерийного мебельного производства.

Конструкция копировально – фрезерных станков

Копировально-фрезерный станок - это универсальное устройство, которое предназначено для изготовления копий самых разных деталей. Станок может работает как двухмерном, так и в трехмерном форматах. В первом случае копирование производится с шаблона, во втором - с готового изделия. Чем точнее выполнен станок, тем точнее будет копия, а точность станка, как и во всех средствах обработки материалов, и жесткости силовой и рабочей конструкций.

Кроме этого, копировально-фрезерный станок может выполнять шаблонные гравировки, изготовление декоративных элементов, а иногда устройство может заменить и фрезерный станок.

Простота устройства, и в то же время эффективность выполнения копирования, сделали копировально-фрезерные станки незаменимыми при изготовлении криволинейных и сложных деталей. Еще одно неплохое свойство станков - независимость от уровня профессионализма оператора. Универсальность станка может быть достигнута при помощи сменных элементов, насадок и копирующих головок.

Фрезерно – копировальный станок, характеристики

Основной проблемой фрезерно-копировального станка может стать неточность, которая связана с вибрациями и люфтами. Копировально-фрезерный станок по дереву своими руками собранный в домашних условиях, как раз чаще всего подвержен таким недостаткам. Малейший люфт может отразиться на качестве выполнения копии, а чтобы его избежать, необходимо применять жесткие конструкции, прочные станины, независимо от того, какого сорта и какой толщины деревянная заготовка.

Именно поэтому такие станки, собранные в домашних условиях, не всегда могут похвастаться универсальностью. При четко обозначенном фронте работ, гораздо проще добиться от конструкции жесткости и точности. Станина копировально-фрезерного станка должна быть максимально тяжелой, чтобы гасить малейшие вибрации, которые могут повлиять на точность выполнения работ.

Следовательно, для такого оборудования обязательными должны быть следующие характеристики:

Только такой станок будет работать полноценно и точно.

Станок копировально – фрезерный с ЧПУ

Станок с ЧПУ - разновидность копировального оборудования. Как и ручные копировально-фрезерные станки, они могут очень точно копировать заданную деталь, причем применение программных методов дает массу преимуществ перед моделями с ручным управлением:

Станки с ЧПУ - довольно сложные и функционально насыщенные устройства, полностью управляющиеся автоматикой. К тому же есть возможность интеграции системы управления станка с ЧПУ в компьютерную систему управления, что еще больше повысит функциональность и скорость работы оборудования.

Станок копировально фрезерный, цена

Копировально-фрезерные станки по дереву могут иметь довольно широкий диапазон цен, который зависит от уровня оснащенности и предназначения станка. Устройство может быть оборудовано самыми разными системами, как ручной управляющей, так и следящей электрической системой.

Во многих моделях таких станков применяются высокоточные датчики, которые могут быть электроконтактными и индуктивными. Естественно, комплектация влияет на цены станков. Если взять интересующие нас настольные модели, то самыми недорогими и наиболее популярными у на на рынке стали YILMAZ, Star, Дупликарвер. В ручном варианте эти модели стоят порядка 50 тысяч рублей.

Поэтому, хорошо продумав свои требования к станку, вполне возможно по чертежам или собственной разработке изготовить такой станок своими руками. Несколько конструкций, которые представлены на фото, возможно, натолкнут на правильное решение и в вашем арсенале появится еще один полезный и несложный станок.
