Как встроить фрезер в стол. Фрезерный стол своими руками чертежи. Соблюдение техники безопасности

Фрезерный станок — профессиональный деревообрабатывающий инструмент, который требует специальной установки. Для установки может служить фрезерный стол, который редко встречается в продаже, а те, что есть на рынке, стоят больших денег. Поэтому гораздо проще изготовить фрезерный стол своими руками. Именно наличие специального станка позволяет максимально оптимизировать работу, сделать ее безопасной и обрабатывать заготовки более быстро. Это обусловлено тем, что не инструмент (фрезер) перемещается по обрабатываемому материалу, а деталь перемещают по получившемуся станку. Ниже будет описано, как изготовить самодельный фрезерный стол.

От выбора стола для фрезерного станка во многом зависит качество работы.

Выбор материала и типа стола

Профессиональные мастера, которые занимаются столярничеством, всегда стараются сделать себе специализированный станок для фрезерования. Он не только упрощает работу, но и позволяет делать более точные и аккуратные пропилы, которые не будут отличаться от фабричных. Множество иностранных фирм предлагают некоторые модели специализированных станков под фрезер, однако эти модели либо не продуманы (не эргономичны и неудобны), либо стоят очень больших денег, которые будут долго окупаться. Самодельный станок, сделанный для себя, позволит сэкономить средства, будет удобен в процессе эксплуатации. Чтобы изготовить станок для себя, необходимо вначале определиться с видом его конструкции.

В качестве столешницы для фрезерного стола обычно используют плиты МДФ или древесину разных пород.

В принципе, все типы станков можно условно разделить на 3 вида:

• отдельно стоящий (персональный, непортативный);
• переносной (небольшой портативный);
• расширяемый (подставка — крыло к столу).

Определиться с типом достаточно просто, для чего следует знать время работы на станке. Для продолжительной и долгой работы следует выбрать отдельный станок. В случае редкого использования инструмента подойдет и портативный. Приставка или крыло к столу подойдет в случае, если мало свободного пространства. К достоинствам отдельно стоящего стола стоит отнести то, что при длительной работе с инструментом его можно не отключать.

Для изготовления станков можно использовать плиты МДФ (на столешницу), сосновые доски (относительно дешевый материал) или доски из любого другого материала. Гораздо проще все-таки использовать МДФ. Это самый дешевый материал для производства мебели, легко поддающийся обработке. Если позволяет финансовая возможность, то предпочтение следует отдать натуральному дереву.

Особо нужно сказать о металле. Некоторые люди считают металл наиболее прочным материалом, и они правы. Металл гораздо прочнее дерева, однако он имеет существенные недостатки. Например, он идеальный проводник, поэтому на такую поверхность не рекомендуется монтировать электроприбор. Другой недостаток — вес. Следует озаботиться прочностью ножек, которые должны выдерживать не только поверхность стола, но и сумму масс инструмента, деталей и заготовок, вес человека. Кроме того, зимой в неотапливаемом помещении металл будет холодным и создаст дискомфорт работающему мастеру, металл может ржаветь. Поэтому настоятельно рекомендуется отказаться от металла.

Мелочи конструкции

Для изготовления хорошего многофункционального стола следует знать принцип работы фрезера.

Для того, чтобы сделать хороший станок, необходимо знать, как работает фрезер, и как лучше обрабатывать на нем заготовки.

Так, фрезер преимущественно используется для обработки продольной кромки детали. В случае необходимости фрезеровки пазов поперек заготовки, рекомендуется предусмотреть в конструкции специальный паз для упора-каретки. Помимо вышеописанной функции в пазу можно крепить дополнительные зажимы для лучшей обработки заготовки.

Существенно упростит работу упор, размещенный продольно, который будет выполнять функцию направляющего для обрабатываемых материалов. Этот упор должен быть идеально плоским и ровным, рабочая плоскость упора должна быть перпендикулярна плоскости поверхности стола, а сам упор — подвижным. Последнее требуется для подстройки под размеры обрабатываемых деталей. При грамотном изготовлении такого упора станок сможет не только фрезеровать, но и фуговать (строгать) материалы. В упоре следует предусмотреть паз, который будет позволять устанавливать вспомогательные инструменты. Еще на нем можно предусмотреть крепления для шланга пылесоса, который, работая на выдув, позволит быстро очищать обрабатываемую поверхность от стружек и опилок, улучшая обзор.

Правильно изготовленный фрезерный стол с металлическими пластинами позволит при необходимости быстро сменить фрезу.

Но самое важное — это способ крепления фрезера. Для крепления инструмента обычно используют металлические столешницы, представляющие вид небольшой пластинки, которую крепят к столешнице. Фрезер крепится к этой пластинке винтами или болтами в специально проделанные отверстия. Использование такой мини-поверхности позволит сэкономить до 1 см глубины фрезеровки, можно сделать быстрый демонтаж(монтаж) инструмента и ровнее закрепить инструмент к металлической столешнице.

Быстрота съема фрезера с такой пластины позволит очень быстро заменить на нем фрезу. Есть еще выигрыш и по креплению. Так, если для крепления инструмента на деревянной столешнице требуется очень тщательное выравнивание поверхности, необходимо просверлить отверстия в нужных местах, которые для другой модели инструмента могут не подойти как по диаметру, так и по точкам крепления, то в случае с металлической мини-поверхностью поверхность досок выравнивается только в месте крепления листа металла, точки крепления всегда будут статичные, что позволит быстро поменять инструмент при необходимости. Каждый фрезер имеет свои точки крепления, поэтому перед его монтажом рекомендуется ознакомиться с его чертежами.

Установить фрезер, используя чертежи, не составит труда — достаточно просверлить отверстия, выдерживая размеры (расстояния между ними).

Порядок изготовления стола

Правильно собранный фрезерный стол позволяет обрабатывать различные поверхности.

Примитивный самодельный стол может выглядеть следующим образом: столешница из МДФ, закрепленная на 4 ножках, на (под) которой установлен инструмент, на столешнице закрепляется доска — направляющая, которую можно зафиксировать к столу и струбцинами. Это самый простой вариант. Однако он нерационален, потому что часть столешницы (минимум 50%) не будет использована в процессе работы, помимо этого существует большая вероятность неровной установки фрезера, который будет вырезать неровные пазы. Такую конструкцию рациональней применить на откидном крыле стола. Это позволит существенно сэкономить место в мастерской и рационально использовать рабочую поверхность.

Следующий вариант отличается от предыдущего расширенными возможностями. Так, в середине стола делают отверстие для монтажа инструмента, Доску-направляющую делают с пазом для обработки тонких заготовок, и фиксируют саморезами. Далее делают паз (на некотором отдалении от фрезера), который позволит фрезеровать заготовки под наклоном.

Портативный станок выгладит совсем просто. На столешницу крепят небольшие ножки (размер равен длине фрезера +5-7 см). Размеры самой столешницы минимальны, позволяющие установить только фрезер +15-20 см. Такой вариант будет мобильным (портативным), однако на нем будет неудобно работать длительное время. Этот мини-станок подойдет для крайне редкого использования инструмента.

Индивидуальное рабочее место

Рассмотрим изготовление «серьезного» стола под фрезер.

Для начала стоит сказать о размерах В среднем размер может быть 1 х 1 или 1 х 0,7(0,8) м. Это позволит не только удобно работать на столе, но и разместить на нем другие вспомогательные предметы. Под столешницу сбивается станина (ножки, которые должны крепиться не только к столешнице, но и иметь дополнительную стяжку).

Потом занимаются столешницей. Для ее изготовления следует сбить доски (под нужный размер), тщательно их обстругать рубанком и отшлифовать наждачной бумагой для того, чтобы была почти гладкая поверхность. Затем на столешницу наклеивается фанера. Она позволит сделать поверхность почти идеально плоской. Чтобы фанера не отклеилась под воздействием вибраций, ее следует дополнительно закрепить саморезами. Когда клей подсохнет, а фанеру закрепят к столешнице саморезами, по середине столешницы вырезается отверстие для монтажа фрезера. Отверстие должно иметь прямоугольную форму и иметь размеры, равные размеру фрезера + 50-100 мм по длине и ширине.

Поверхность столешницы фрезерного стола должна быть ровной и гладкой.

Следующим этапом заготавливают металлическую пластину, к которой будут крепить фрезер. Она должна иметь размер, равный размеру отверстия + 2,5-3 см по длине и ширине. Точки крепежа инструмента определяются по месту.

Далее следует установить направляющую доску или упор. Последний предпочтительнее. Упор лучше сделать подвижным (как писалось выше) и двойным, чтобы им можно было зажимать материал. Подвижность обеспечивается пазами на всю длину стола, в которые вставляются металлические направляющие. На самих упорах делают якорь, который будет входить в направляющие. Его можно вырезать из дерева или прикрепить колесики к упору.

Для удобства работы в столешнице вырезаются пазы, которые позволят делать обработку заготовок под углом. Их ширину и расстояние между ними определяет мастер. К станине можно прикрепить несколько ящичков под инструменты. Чтобы стол имел приятный внешний вид, следует сделать откосы на столешнице и ножках. а также отлакировать все поверхности.

Такой стол позволит быстро, не напрягаясь, обрабатывать заготовки, что сделает приятным время обработки дерева.

Фрезерный стол для ручного фрезера своими руками

Одним из главных помощников столярных дел мастера является фрезер для обработки древесины. Этот ручной инструмент незаменим, когда в деревянной заготовке необходимо:

• прорезать паз;
• сделать канавку;
• выполнить шиповое соединение;
• обработать кромки и т.д.

Однако при выполнении некоторых столярных работ применять данный инструмент не всегда удобно из-за того, что требуется одновременно придерживать обрабатываемую деталь и орудовать фрезером. Поэтому многие мастера идут на ухищрение, изготавливая фрезерный стол для ручного фрезера. С помощью стола, являющего собой надежное дополнение к фрезерному инструменту, можно в результате получить деревянные элементы по качеству и точности ничем не уступающие столярным изделиям, изготовленным в профессиональных мебельных мастерских на фрезерных станках.

Самодельный стол для ручного фрезера значительно повышает производительность инструмента и облегчает работу по обработке деревянных изделий. Изготовить такое оборудование несложно, к тому же, в отличие от стандартного фрезерного стола, выпускаемого различными производителями, этот стол будет иметь размеры, конструкцию и опции, выбранные непосредственно его изготавливающим мастером.

Для выполнения любых инженерных работ, а изготовление оборудования именно к таким и относится, необходимо составить эскиз будущего станка. На нем нужно обозначить ваше видение проекта с указанием реальных размеров. На основании эскиза вы сможете легко подобрать материалы для изготовления будущей конструкции, их количество, определить бюджет строительства и запастись инструментом необходимым для обработки деталей станка.

Вариант 1. Инструкция по изготовлению стола для ручного фрезера

Материалы для изготовления фрезерного стола

Для сооружения фрезерного стола понадобиться:

• 4 бруска квадратного сечения;
• обрезки ДСП и фанеры, размеры которых определяются при построении чертежа стола;
• метизы (гайки, болты, саморезы, петли и пр.);
• домкрат;
• металлический профиль;
• шестимиллиметровая стальная пластина;
• алюминиевые направляющие;
• подвижная каретка-упор (направляющая от пилы);
• ручной фрезер.

Чертеж самодельного фрезерного стола (вариант 1)

В любом случае, перед тем как начать делать любой такой стол, чертеж нужно выполнить с обозначением всех размеров и определением расположения рабочих элементов относительно друг друга.

Пошаговая сборка

Рассмотрим подробно каждый шаг по изготовлению и креплению каждого элемента самодельного фрезерного стола.

1-й шаг. Для изготовления стационарной основы для стола потребуются бруски и обрезки ДСП, из которых скручиваем опоры-ножки, дополнительно усиливаем жесткость с помощью горизонтальных соединительных панелей из фанеры. В правой боковой части вырезаем отверстие под кнопку пуска, которая будет подсоединена к ручному фрезеру.

2-й шаг . Столешницу стола выполняем из ДСП. Делаем ее подъемной вместе с фрезером, для чего устанавливаем петли и изготавливаем дополнительную основу-опору из 15-тимиллиметровой фанеры.

3-й шаг. Чтобы ровно перемещать обрабатываемую заготовку вдоль стола, например, чтобы прорезать в ней паз, применяется двигающаяся каретка-упор. В столешнице вырезаем канавку под направляющие подвижного упора и устанавливаем в нее металлический профиль. В качестве каретки-упора можно использовать направляющую от старой пилы.

4-й шаг. Продольный упор также выполняем из ДСП и делаем его подвижным для регулирования вокруг фрезы зазоров. Для обеспечения подвижности вырезаем в верхней части упора перпендикулярные пазы и крепим упор к столешнице фиксаторами. Посередине вырезаем небольшой паз для высасывания стружки и прочих отходов фрезерования.

5-й шаг . Из тонкой фанеры мастерим короб с отверстием для подсоединения шланга пылесоса, который будет удалять образовавшуюся в процессе фрезеровки пыль и стружку. Крепим короб сзади перпендикулярного упора.

6-й шаг . Берем шестимиллиметровую стальную пластину и прикручиваем ее к столешнице вровень с поверхностью. В процессе крепления следим, чтобы ее края не выступали над столешницей, иначе обрабатываемые детали будут за них цепляться. К пластине снизу будет крепиться ручной фрезер.

7-й шаг. Прикрепляем фрезер за алюминиевую подошву к низу пластины с помощью болтов, но не забываем предварительно просверлить в подошве отверстия под болты. Крепление ручного инструмента к съемной пластине, а не непосредственно к столу, обеспечивает экономию глубины фрезерования и позволяет легко заменять фрезу.

8-й шаг. Сооружаем лифт фрезера. Для этого используем автомобильный домкрат, позволяющий изменять высоту фрезы с максимальной точностью.

9-й шаг. Снимаем с фрезера ручки и вместо них прикручиваем алюминиевые направляющие, которые соединяем с механизмом домкрата.

Конструкция и самодельного фрезерного стола для ручного фрезера

Прежде чем приступить к изготовлению фрезерного стола необходимо точно определится с его конструктивными особенностями. Данная статья предоставляет инструкцию, согласно которой изготавливается простой фрезерный стол. Другие первого варианта сборки подробности смотрите на ниже.

Проверяем надежность крепления всех элементов – и фрезерный стол своими руками готов!

Предлагаем на ваш вкус еще несколько моделей фрезерный станков по дереву, сделанных своими руками.

Вариант 2. Еще один фрезерный стол и другие особенности сборки

Предлагаем конструкцию стола для фрезера с детальным анализом ее узлов.

Материалы и инструменты.

Для того чтобы изготовить стол под ручной фрезер своими руками, потребуются материалы:

• металлический уголок или труба (для каркаса);
• алюминиевая направляющая;
• оси для крепления фрезера;
• шпатлевка, грунтовка и краска по металлу;
• саморезы; болты мебельные 6 х 60 мм;
• болты регулировочные шестигранные с гайками – 4 шт. ;
• фанера финская влагостойкая ламинированная, толщиной 18 мм (можно взять другой материал);
• доски или обрезки фанеры (для изготовления параллельного упора).

Также необходимы следующие инструменты:

• сварочный аппарат (для металлического каркаса стола);
• дрель и сверла;
• шуруповерт;
• электролобзик;
• фрезер;
• шпатель, кисти, тряпки.

Основные чертежи

Конструктивные особенности фрезерного стола

Под фрезерный станок можно приспособить имеющийся верстак. Но целесообразнее, для исключения влияния сильной вибрации при работе фрезы, изготовить отдельную конструкцию, обеспечивающую устойчивость стола.

Основные нагрузки при работе оборудования передаются на основание. Поэтому станина должна быть надежная и устойчивая. Под станиной понимают неподвижное основание, на котором расположен фрезер. Она воспринимает все нагрузки и представляет собой конструкцию в виде стола с закрепленной крышкой. Изготовить ее можно из металлической трубы, уголка, швеллера, древесины, ДСП.

Необходимо учесть, что крепление самого фрезера осуществляется к столешнице снизу, значит, там требуется обеспечить пустое пространство.

Фрезер крепится к столу через высокопрочную и жесткую пластину для выполнения монтажных работ. Ее предпочтительно сделать из металла, текстолита или шпунтованной доски.

На подошве фрезера предусмотрены для крепления установочные отверстия с резьбой. В случае отсутствия резьбовых отверстий, нарезку выполняют самостоятельно. Если задача невыполнима, закрепите фрезерное устройство при помощи специальных прижимов.

Работы начните с выполнения фрезером выборки по форме и толщине монтажной пластины. Для упрощения на монтажной пластине прямые углы необходимо скруглить напильником. Углубление в крышке стола обеспечивает расположение пластины на одном уровне со столешницей.

По центру пластины сделайте отверстие для выхода инструмента, просверлите отверстия для крепления пластины на столе. Следующий шаг - сверление отверстий для присоединения фрезерного устройства, учитывайте, что крепежные элементы должны быть с потаем.

Как изготовить рабочую поверхность и основание

Изготовление основания будущего фрезерного стола начинается с рамы. Для удобства выполнения работ крышка стола должна выступать в фасадной части на 100-200 мм. Особое внимание при проектировании каркаса станины уделите высоте установки рабочей поверхности. Этот размер является определяющим для удобства работы за станком. Согласно эргономическим требованиям он должен составлять 850-900 мм в зависимости от роста человека. Для удобной эксплуатации будущего фрезерного станка можно в нижней части опоры установить регуляторы высоты. Это позволит, при необходимости, изменять размер высоты стола, в случае неровности пола поможет выставить столешницу по уровню.

В качестве рабочей поверхности для будущего станка пригодится кухонная столешница советских времен. Чаще всего она изготовлена из 36 мм листа ДСП, покрытого пластиком. Древесно-стружечный материал уменьшит вибрации, возникающие в процессе фрезеровки, а пластиковое покрытие обеспечит прекрасное передвижение по поверхности обрабатываемой детали. При отсутствии старой столешницы примените плиты МДФ или ЛДСП, с толщиной не менее 16 мм.

Выберите место для будущего фрезерного станка в своей мастерской, от этого зависят габариты и тип будущей конструкции. Это может быть агрегатный станок, расположенный на боковой части циркулярной пилы, настольный вариант, а может быть отдельно стоящий стационарный станок.

В случае если использование фрезерного станка не носит регулярный характер, сводиться к разовым работам время от времени, достаточно изготовить небольшой компактный стол.

Изготовить фрезерный станок под силу самостоятельно. Он представляет собой конструкцию, которая умещается на стандартном столе. Для работы понадобится плита ДСП, две доски. На листе ДСП параллельно закрепите две доски. Одну из них прикрепите к столешнице болтами, она будет служить для направления и как упор. Вторую используйте в качестве ограничительного упора. В крышке стола вырежьте проем для размещения фрезер. Фрезер прикрепите к крышке стола с помощью струбцин. Фрезерный станок в компактном исполнении готов.

Если в вашей мастерской много свободного места, то сделайте полноценный стационарный фрезерный станок. Работать на нем будет удобнее, нежели на настольной версии

Вариант 3. Дешевый самодельный стол для фрезера

Эскиз готов. Материалы приобретены. Инструмент, разложенный по своим местам в мастерской, ждет момента послужить своему хозяину. Мастер тоже настроен серьезно и не собирается хвататься за все сразу. Он все разложит по полочкам и сделает все поэтапно.

Начните с изготовления каркаса будущего станка. Можно применить следующий способ изготовления станины. Профильную трубу 25×25 при помощи «болгарки» порежьте по размерам, затем сварите заготовки, предназначенные для рамы на которой будет располагаться рабочая поверхность. Приварите с одной стороны трубу, по которой впоследствии будет передвигаться параллельный упор. К раме приварите 4 опоры.

Для фиксации крышки стола периметр рамы обрамите уголком, тогда она будет сидеть в углублении.

Воспользуйтесь вторым способом изготовления каркаса. Он подразумевает дополнительные опоры для рабочей поверхности. Посередине стола приварите ограничители для фрезерного оборудования. Размер между ними должен соответствовать удобному креплению фрезера.

Для устойчивости конструкции соедините нижние опоры перемычками на высоте 200 мм от пола.

Окрасьте полученную конструкцию. Для чего подготовьте поверхности: очистите металлические трубы и обезжирьте растворителем, после чего прогрунтуйте. Если есть необходимость в шпатлевке поверхностей, выполните специальной шпаклевочной смесью и наложите грунт. После полного высыхания окрасьте эмалью ПФ-115.

Рабочую поверхность вырежьте по внутреннему размеру обрамления, установите ее плотно в уголки. После чего просверлите в верхней раме отверстия под крепление крышки стола. Разметьте саму столешницу, просверлите и надежно соедините со станиной при помощи мебельных болтов. Габариты стола 850×600×900.

Отступите от края 200-250 мм и врежьте Т-образную направляющую по длине рабочей поверхности.

Обрежьте половину фрезерных осей. Это даст возможность практически в два раза увеличить расстояние от подошвы до направляющей оси, что в свою очередь расширит диапазон возможностей инструмента.

Снимите подошву с фрезерного оборудования, посередине рабочей поверхности стола разметьте отверстия под его крепление и просверлите их. В середине крышки стола сверлите дырку под прибор. По обеим сторонам от нее сверлите отверстия для крепления прижимов осей фрезера.

На нижней стороне столешницы сделайте выборку под подошву фрезерного прибора.

С обеих сторон просверленного насквозь отверстия в выборке сделайте пазы для установки осей фрезера. Размер паза и оси должен совпадать.

По краям пазов сверлом Фостнера (картинка выше) просверлите отверстия для регулировочных болтов под шестигранник.

Отрежьте два куска трубы по размеру ширины большого паза и просверлите в них по центру отверстия для несъемных болтов. Они будут служить прижимами осей фрезерного прибора. На болты накрутите гайки.

По обеим сторонам осей установите болты и гайки из шестигранника, для регулировки плоскости фрезерного оборудования.

Теперь изготовьте параллельный упор. Возьмите небольшой кусок фанеры и прорежьте в нем паз, чтобы он мог передвигаться по заранее приваренной для этого трубе. С помощью электролобзика вырежьте три полосы идентичный по размеру, где ее длина равняется сумме длины стола и ширины направляющей трубы и четыре пластины для них в виде ребер жесткости.

На полосе №1 сделайте полукруглое отверстие для удаления отходов деревообработки. Оно должно совпадать с прорезью в рабочей поверхности стола. В полосе №2 прорежьте квадратное отверстие в том же месте.

Полосу №3 из фанеры распилите на равные части. Одну прикрепите к задней стороне полосы с квадратным отверстием болтами или при помощи направляющих. Фанерные половинки должны перемещаться в противоположные стороны. По верхнему краю этой полосы установите направляющую из алюминия.

Скрепите пластины №1 и №2 между собой сторонами с полуотверстиями. Два ребра жесткости закрепите по краю образовавшегося отверстия и два по сторонам на расстоянии 70-100 мм от края.

Вырежьте квадрат из фанеры по размеру расстояния между ребер, вырежьте в нем отверстие по диаметру шланга пылесоса. Прикрепите квадрат к ребрам жесткости.

Зафиксируйте параллельный упор струбцинами. Это делается для мобильности перестановки упора. Если он предназначен только для фрезерного станка, то зафиксируйте его кронштейнами с пазами для передвижения.

Приварите к металлической полосе толщиной 6 мм болт. Прижимы изготовьте из дерева с двумя пазами под болты в количестве двух штук.

Установите фрезерное оборудование: проденьте в боковые отверстия прибора срезанные оси, наденьте на них гайки и закрепите прибор прижимами из труб.

Переверните стол и с помощью шестигранника поднимите фрезер.

Для удобства поднятия фрезера целесообразно установить лифт на базе домкрата.

Вариант 4. Фрезерный станок на базе письменно стола

Фрезерный станок на базе письменно стола считается экономным и удобным вариантом решения. В перечне фото чертежей представлена таблица, со спецификацией деталей по размерами и рекомендуемым материалом.

Размеры детлей и материалы

Как изготовить пластину для монтажа

Ввиду толщины крышки стола, чтобы максимально увеличить выход режущего инструмента, необходимо толщину монтажной пластины взять поменьше. Из этого следует, что при незначительной толщине она должна обладать достаточной прочностью.

Пластина может быть металлической или текстолитовой. Именно эти материалы наиболее отвечают требованиям прочности и жесткости. Оптимальная толщина пластины должна быть 6 мм. Изготавливают ее прямоугольной формы, посередине детали высверливается отверстие по диаметру соответствующее отверстию на подошве фрезера. Для увеличения диапазона использования инструмента применяют кольца разных диаметров. В пластине выполняются отверстия для соединения с фрезером и крепления ее к столешнице.

Отверстия в пластине по расположению и размерам должны совпадать с отверстиями на подошве фрезера. Для точной разметки пластины необходимо нарисовать эскиз с размерами или закрепить ее на столе с помощью струбцин.

Нюансы сборки фрезерного стола своими руками

При сборке фрезерного устройства в торцах ширины крышки стола закрепите металлическую линейку, это даст возможность выставить параллельный упор правильно по размеру и строго параллельно.

На обратной стороне крышки стола сделайте выборки для последующего монтажа кожуха пылеуловителя, дополнительного оборудования. Приведенные чертежи и фото помогут вам правильно изготовить все комплектующие.

Для удобства включения и безопасного аварийного отключения фрезерного станка, сделанного своими руками, установите на столешницу кнопку пуск и кнопку стоп в виде грибка.

Вариант 5. Небольшой настольный фрезерный стол

Небольшой настольный фрезерный стол и детальный анализ его изготовления показаны на фото.

Как изготовить верхний прижим

Для обработки деталей больших размеров и создания безопасных условий работы на станке применяют так называемый верхний прижим. Его изготовление основано на использовании ролика. Перед устройством этого приспособления разработайте его чертеж.

Роликом может служить шариковый подшипник. Его установка выполняется на специальном устройстве, дающем возможность зафиксировать обрабатываемую деталь на любом расстоянии от рабочей поверхности.

Мощность привода фрезерного станка

В качестве привода фрезерного станка целесообразнее всего применить электродвигатель с мощностью 1,1-2 кВт и числом оборотов 3000 в минуту. При использовании маломощного электродвигателя не получится применять любую фрезу, станку не хватит мощности. При заниженном числе оборотов будет получаться некачественный рез.

Вы ознакомились с несколькими вариантами решений вопроса; как обзавестись фрезерным столом. Какой из них вам придется по душе, это ваш выбор. Мы будем рады, если сумели вам помочь

http://o-builder.ru

Я думаю что те домашние мастера кто имеет ручной фрезер, но не имеет стола для фрезера не раз задумывались о том чтобы купить или сделать стол для фрезера. Так как используя фрезер стационарно удобство работы с ним сильно повышается, особенно при работе с небольшими элементами. Но для домашней мастерской стол часто не оправдан как по финансовым соображениям, так, например, как и у меня по занимаемому месту квартире. Поэтому, как вариант, можно использовать небольшой самодельный фрезерный столик который крепиться к универсальному верстаку или даже к обычному столу.

Самый простой фрезерный столик

Можно сделать столик и из обычного куска ДСП или фанеры, прикрутив к нему фрезер. Но нужно будет взять достаточно толстый материал, чтобы он имел необходимую жесткость, а толстый материал уменьшит выход фрезы и тем самым сократит глубину обрабатываемых пазов. Поэтому все таки стоит сделать коробку к столешнице которая обеспечит жесткость и позволит уменьшить толщину столешницы.

Кроме того очень полезно если у столика будет боковой упор с регулировкой и с возможностью присоединения пылесоса. Удаление стружек и опилок пылесосом очень актуально при работе в квартире, да и в мастерской порядок и чистота тоже не помешают.

В этой статье и описано изготовление такого стола для фрезера своими руками.

Начинаем с коробки

Первым делом изготавливается коробка столика, для этого потребуются два отрезка толстой фанеры 18-21мм, которые склеиваются между собой клеем ПВА и стягиваются струбцинами. Всего нам потребуются 4 заготовки.


В одной из заготовок, с помощью ножовки прорезаем два паза под струбцины. В данном случае на ширине паза делаем несколько пропилов ножевкой, а остатки фанеры между пропилами удаляем стамеской и молотком.

Изготавливаем столешницу

Нужно выпилить столешницу, нанести разметку(место выхода фрезы и отверстия под крепеж) под конкретный фрезер. Размечаем отверстия под шурупы крепления столешницы к коробке.


Когда все размечено сверлим дрелью все отверстия, а в отверстия под шурупы нужно ещё и выполнить зенковку, тогда потайной шуруп будет углублен, не будет выступать за поверхность столешницы и следовательно не будет мешать при перемещении заготовок по поверхности фрезерного стола.

Собираем стол

Для этого нам понадобятся шурупы и шуроповерт.


Вот и собрана основа стола.


Когда столик собран, в коробку через столешницу нужно в крутить два стержня. Используется стержень с одной стороны которого находится «резьба как у шурупа», а с другой обычная резьба под гайку. В дальнейшем на этих степенях с помощью барашков будут устанавливаться боковой упор для фрезера.

Приступаем к изготовлению бокового упора. Для этого нам потребуются две заготовки из фанеры. Одна заготовка будет прижиматься к столу, а вдоль второй будет скользить обрабатываемая фрезером деталь.

Сверлим отверстия через который две заготовки будут объединятся в единое целое. Зенкуем их.

Сверлом Форстнера изготавливаем вырезы под фрезу.

Ножовкой дорабатываем вырезы под фрезу и делаем пазы для прижимного механизма бокового упора.


С помощью прямоугольные заготовок фанеры собираем две заготовки бокового упора под 90 градусов. Собираем коробку для подключения пылесоса.


Теперь нужно встроить патрубок в коробку пыле удаления и прикрутить саму коробку к боковому упору.


Остается лишь прижать боковой упор к столу для ручного фрезера с помощью барашков.


Вот такой элегантный и компактный столик для фрезера своими руками может изготовить каждый кто умет держать инструмент в руках.


А это фрезер в столе в работе по снятию четверти прямой пазовой фрезой.


В дальнейшем стоило бы изготовить защитный экран для фрезы, точечную подсветку рабочей зоны и кнопку экстренного останова фрезера.

Применение различных приспособлений для ручного фрезера значительно расширяет возможности данного агрегата, а также повышает комфортность и безопасность при работе с ним. В продаже существуют уже готовые модели устройств, предназначенных для использования в паре с фрезером, но, как правило, они стоят дорого. Поэтому многие мастера предпочитают сделать приспособления для данного агрегата своими руками.

Если закрепить ручной фрезер особым способом под столом, то получится универсальный столярный станок, позволяющий производить точную и быструю обработку длинных и коротких заготовок из дерева. Чтобы изготовить стол для фрезера своими руками, сначала нужно подготовить необходимые детали для сборки всей конструкции. На рисунке ниже показана карта раскроя, на которой расположены все детали будущего фрезерного стола. Вырезаются они с помощью циркулярки или форматно-раскроечного станка.

Приспособление можно изготовить из фанеры, ЛДСП или МДФ. На карте раскроя указана толщина материала 19 мм, но это не обязательное условие. Стол также можно собрать из плит толщиной 16 или 18 мм. Конечно же, для изготовления столешницы лучше использовать ламинированные или покрытые пластиком листовые материалы, которые будут позволять легко скользить заготовке по поверхности.

Также следует учесть, что данный самодельный столик предназначен для установки на козлы. Если вам нужен настольный вариант, то царги (5) нужно делать намного шире, чем 150 мм. Их ширина должна быть немного большей, чем высота аппарата, чтобы он мог разместиться под столешницей.

Если детали стола будут выпилены из фанеры или МДФ, то их торцы следует отшлифовать. Торцы деталей, изготовленных из ЛДСП, потребуется покрыть меламиновой кромкой, используя обыкновенный утюг.

Изготовление столешницы

Установка фрезера в стол может производиться как с использованием монтажной планки, так и без нее. Подготовка столешницы для прямого крепления к ней агрегата происходит следующим образом.

Крепление агрегата с помощью монтажной пластины

При установке аппарата на основную плиту ее толщина значительно уменьшает вылет фрезы. Поэтому для установки агрегата на толстые столешницы принято использовать более тонкие монтажные пластины из прочных материалов (стали, дюралюминия, поликарбоната, гетинакса или стеклотекстолита). Изготавливается пластина следующим образом.

Усовершенствование упора

Параллельный упор можно доработать, чтобы настройка фрезерного стола происходила более удобно и быстро: для этого нужно врезать в столешницу С-образные направляющие. Профиль может быть из алюминия. Для врезки используется прямая пазовая фреза. Профиль укладывается в подготовленный паз и прикручивается шурупами.

Далее, следует подобрать болты с шестигранной шляпкой такого размера, чтобы она могла входить в С-образный профиль и не проворачиваться в нем. Просверлите 2 отверстия в основании параллельного упора, соответствующие диаметру болта.

Также следует врезать С-образный профиль и в переднюю планку упора для закрепления на ней различных прижимов и защитных кожухов.

Прикручивается упор к столешнице с помощью гаек-барашков.

На задней стороне упора можно сделать камеру для подключения пылесоса . Для этого достаточно вырезать из фанеры квадрат, просверлить в нем отверстие под патрубок пылесоса и прикрутить получившуюся крышку к косынкам.

Также к упору можно добавить предохранительный щиток , изготовленный из МДФ или ЛДСП и небольшого прямоугольника из оргстекла. Для выборки пазов можно использовать лобзик либо фрезер с установленной пазовой фрезой.

Чтобы была возможность обрабатывать мелкие детали, необходимо изготовить фиксаторы и прижимы из фанеры или МДФ.

Изготавливается на циркулярке с шагом между пропилами 2 мм.

При желании, можно изготовить фрезерный стол с ящиками для инструмента .

Изготовление основания стола

Если требуется из ручного фрезера сделать стационарный станок, то без изготовления прочного основания не обойтись. Ниже приведена карта раскроя с нанесенными на ней деталями, которые потребуются для сборки основания стола. Размеры деталей потребуется подкорректировать, если использовать листовой материал другой толщины.

Все детали стола для ручного фрезера собираются с помощью конфирматов. Для удобства передвижения стола к его днищу можно прикрепить ролики. Если немного расширить данный стол и прикрепить в свободной его части дисковую ручную пилу, то получится универсальный стол для фрезера и циркулярки.

Чтобы станок занимал меньше места, его можно сделать по принципу стола-книжки с опускающимися с обеих сторон столешницами.

Самодельные приспособления для фрезера

Для расширения функциональных возможностей данного агрегата в продаже имеются достаточно дорогостоящие приспособления. Но владельцы фрезеров в целях экономии средств стараются изготавливать различные приспособы своими руками, которые работают не хуже заводских.

Простая шипорезка для фрезера изготавливается из двух кусков фанеры и пары мебельных телескопических направляющих. Фрезер устанавливается на площадке, имеющей отверстие для инструмента. Площадка крепится к верстаку под углом (для более удобного позиционирования оснастки по высоте), как показано на фото ниже.

Итак, шипорезное приспособление изготавливается в следующем порядке.

1. Вырежьте из фанеры 2 площадки одинаковых размеров. Размер приспособы может быть любой.
2. Расположите по краям первой площадки две телескопических направляющих параллельно друг другу и прикрутите их шурупами.


3. Для более точного позиционирования направляющих можно между ними прикрутить две одинаковые по длине планки.


4. Следует выдвинуть ответные планки и подложить под них вторую площадку вровень с первой. Поставьте карандашом на второй площадке точки сквозь планку, после чего проведите через них линию.
5. Выньте из направляющих ответные планки, нажав на пластмассовые “усики”, расположенные на их обратной стороне.
6. Уложите на площадку с разметкой ответные планки так, чтобы линия проходила через центр отверстий для крепежа, и прикрутите их шурупами.


7. Аккуратно совместите 2 направляющих и задвиньте их (вы должны услышать щелчок). Если вы вставите деталь с перекосом, то сломаете телескопы, и из них высыпятся шарики.


8. Между вертикальным упором с агрегатом и подвижным столиком необходимо выдержать определенное расстояние. Делается это для того, чтобы при опускании фрезы она не задевала площадку стола. Поскольку в данном случае максимальный вылет фрезы будет около 25 мм, то можно временно проложить между столиком и упором планку такой же ширины, то есть 25 мм. Планка позволит разместить конструкцию параллельно вертикальному упору

   .
9. На следующем этапе, придерживая приспособу, просверлите 2 отверстия под шканты. Они позволят быстро позиционировать шипорезку на верстаке. Когда отверстия будут готовы, вставьте в них пару шкантов. Теперь можно убрать планку, проложенную между упором и приспособлением.


10. Теперь, когда подвижный столик закреплен, на верхней его площадке необходимо установить вертикальный упор, как показано на следующем рисунке. Для жесткости упор подпирается двумя косынками.

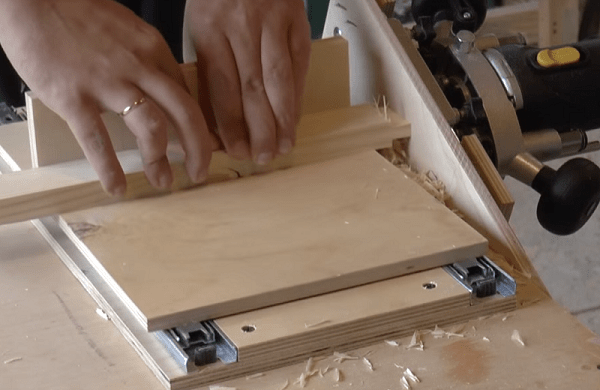

11. Когда все элементы шипорезки будут закреплены, можно приступить к испытаниям. Положите заготовку на столик приспособления и прижмите ее к упору. Установите необходимую высоту фрезы, включите агрегат и профрезеруйте заготовку.


12. После первого прохода переверните заготовку на 180 градусов и повторите обработку.


13. Поверните заготовку на 90 градусов, поставив ее на кромку, и снова повторите операцию.


14. Поверните деталь на 180 градусов и проведите окончательную обработку шипа.



В результате у вас получится ровный и качественный шип.

Меняя высоту фрезы относительно площадки шипорезки, можно получать шипы различной толщины.

Копировальная втулка

Если в комплектации к вашему фрезеру не было копировальной втулки, то ее можно изготовить буквально за 30 мин из подручных средств. Для самоделки понадобится металлическая или дюралюминиевая шайба, которую можно изготовить из листового металла, и водопроводный резьбовой удлинитель.

Копировальная втулка изготавливается следующим способом.

1. Подберите подходящую под резьбу удлинителя гайку и разрежьте ее с помощью болгарки так, чтобы получилось тонкое кольцо. После этого выровняйте его на точильном станке.


2. Необходимо изготовить круглую площадку для втулки из листового металла или алюминия толщиной 2 мм. В зависимости от модели агрегата, отверстие в его подошве может иметь различную форму . В данном случае площадка должна иметь срезы по бокам, которые стачиваются на точильном станке.


3. Сточив шайбу с двух сторон, разместите ее на подошве агрегата.


4. Поставьте агрегат, не снимая шайбу, вертикально и наметьте карандашом места для крепежа сквозь отверстия в подошве аппарата.

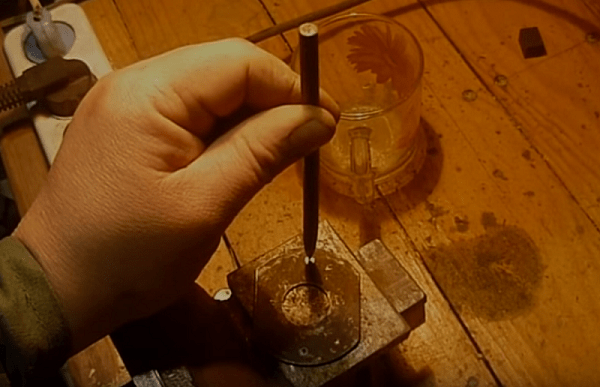

5. Места, отмеченные карандашом, необходимо накернить для точного позиционирования сверла.



6. Сначала просверлите отверстия тонким сверлом, а затем уже сверлом, соответствующим диаметру крепежного болта.



7. Оденьте шайбу на резьбовой удлинитель и закрутите кольцо-гайку. Зажмите деталь в тиски и обрежьте лишнюю резьбу вровень с гайкой при помощи болгарки.



8. Зажмите деталь в тисках другой стороной и немного укоротите ее.


9. Выровняйте деталь на шлифовальном круге, вставьте в подошву аппарата и закрепите ее винтами. Гайка-кольцо должна быть чуть ниже подошвы агрегата.






Направляющие для работы с фрезером

Если требуется выбрать очень длинный паз в заготовке, то понадобится приспособление для фрезера, которое называется шиной. Готовые металлические шины можно купить в специализированных магазинах. Но их также легко изготовить своими руками из пластика, фанеры или МДФ.

Толщина материала должна быть около 10 мм, чтобы детали можно было стянуть шурупами.

Направляющая для агрегата делается очень просто.

1. Нарежьте на циркулярке три полосы. Одну широкую, порядка 200 мм, и 2 узкие – 140 и 40 мм каждая.
2. Также изготовьте небольшую планку из того же материала, длиной около 300 мм и шириной 20 мм.
3. Положите на широкую полосу деталь шириной 140 мм, выровняйте ее по краю и скрутите обе детали шурупами.
4. Положите сверху широкой полосы, напротив прикрученной детали, узкую полосу шириной 40 мм. Для точного позиционирования проложите между верхними деталями планку шириной 20 мм и прикрутите узкую полосу шурупами к нижней детали. Таким образом, получится длинная шина с пазом шириной 20 мм.
5. Возьмите планку шириной 20 мм и прикрутите ее к подошве аппарата, как показано на следующем фото. Для выборки паза подбирается прямая или фигурная пазовая фреза и закрепляется в цанге аппарата.

Когда все приспособления будут подготовлены, выполните следующие действия. Положите на верстак заготовку, которую необходимо обработать по всей длине, расположите на ней шину, закрепив струбцинами. Вставьте планку, прикрепленную к подошве фрезера в паз направляющей. Запустите агрегат и профрезеруйте заготовку по всей длине.

Если требуется выбрать глубокий паз, то обработка происходит в несколько заходов, чтобы оснастка погружалась в заготовку постепенно.

Вопросом о том, как самостоятельно изготовить фрезерный стол, задаются многие домашние мастера. Это объяснимо: оборудование, на котором фрезер зафиксирован неподвижно, а заготовка движется по специально оборудованному для этого рабочему столу, во многих случаях намного удобнее в использовании. Зачастую при работе с ручным фрезером заготовку закрепляют на обычном столе, а все манипуляции проводят самим инструментом, что не позволяет соблюсти точность обработки.

Фрезерный стол значительно повышает производительность труда и эффективность работы с ручным фрезером. Приобретать серийную модель такого стола для своего домашнего зачастую невыгодно. Намного экономичнее изготовить фрезерный стол своими руками. Это не займет много времени и потребует очень незначительных финансовых затрат. Справиться с такой задачей при желании может любой домашний мастер.

Используя самодельный стол для ручного фрезера при обработке изделий из древесины, можно добиться результатов, которые позволяют получить профессиональные фрезерные станки. С помощью такого несложного приспособления качественно выполняют целый перечень технологических операций: вырезание фигурных отверстий и проделывание различных прорезей и пазов в заготовке, изготовление соединительных элементов, обработка и профилирование кромок.

С устройством фрезерного стола заводского производства можно ознакомиться на видео ниже. Мы постараемся сделать не хуже, а в чем-то даже лучше и, что весьма немаловажно, дешевле.

Самодельный фрезерный стол, которым вы оснастите свой домашний станок, даст вам возможность выполнять обработку не только деревянных заготовок, но и изделий, которые выполнены из ДСП, МДФ, пластика и др. С помощью такого самодельного фрезерного стола вы сможете делать пазы и шлицы, обрабатывать элементы шпунтовых соединений и соединений «шип-паз», снимать фаски и создавать декоративные профили.

Самодельный стол для фрезера, изготовление которого не потребует больших финансовых затрат, позволит вам оснастить свою домашнюю мастерскую настоящим деревообрабатывающим станком. Необходимо будет только закрепить сам инструмент – ручной фрезер, для чего можно использовать стойку сверлильного станка или верстак. Не случайно, многие производственные компании занялись изготовлением именно фрезерных столов и аксессуаров к ним, но за такое приспособление придется отдать приличную сумму денег. Самодельный стол для оснащения фрезерного станка, если его сделать в соответствии с чертежами, которые мы разберем в данной статье, по своей функциональности ничем не уступает моделям, выпущенным в производственных условиях, а обойдется он значительно дешевле.

Чертежи фрезерного стола: вариант №1

Чертежи фрезерного стола с детальным разбором конструкции основных узлов и их размерами.

Чертежи самодельного стола для ручного фрезера (нажмите, чтобы увеличить)

Размеры деталей Стол в разрезе Двуслойная крышка стола Вырез в первом слое стола
Разметка выреза второго слоя стола Склеивание обоих слоев Выпиливание выреза по разметке второго слоя Чертеж параллельного упора
Торцевая пластина упора Патрубок пылеотвода Предохранительный щиток из оргстекла Гребенчатый прижим и стопорный блок

Конструкция фрезерного стола

При желании можно сделать фрезерный самодельный стол из обычного верстака, но лучше изготовить специальную конструкцию. Объясняется это тем, что станок с фрезой создает при работе сильную вибрацию, поэтому станина, используемая для фиксации фрезера, должна отличаться высокой устойчивостью и надежностью. Следует также учитывать и то, что само фрезерное устройство крепится к нижней части столешницы для фрезерного стола, поэтому под ней должно быть достаточно свободного места.

При креплении устройства к столешнице самодельного стола для ручного фрезера используется монтажная пластина, которая должна обладать высокой прочностью и жесткостью, либо специальные прижимы для фрезерного станка. Такая пластина может быть изготовлена из металлического листа, текстолита или прочной фанеры. На подошвах большинства моделей фрезеров уже есть резьбовые отверстия, они и нужны для соединения такого устройства со столешницей и монтажной пластиной. Если таких отверстий нет, можно просверлить их самостоятельно и нарезать в них резьбу либо использовать специальные прижимы для фрезерного станка.

Прижимы для фрезерного станка или монтажная пластина должны располагаться на одном уровне со столешницей, для этого в последней делается выборка соответствующих размеров. В пластине необходимо просверлить несколько отверстий, одни из которых необходимы для ее соединения со столешницей при помощи саморезов, а другие – для того, чтобы такая пластина могла быть зафиксирована на подошве фрезера. Винты и саморезы, которые вы будете использовать, должны быть обязательно с потайной головкой.

Чтобы сделать включение своего более удобным, на столешнице можно расположить обычную кнопку, а также кнопку-грибок, которая сделает ваше устройство еще и более безопасным в работе. Для повышения удобства своего домашнего станка можно закрепить на поверхности фрезерного стола, изготовленного для ручного фрезера своими руками, длинную металлическую линейку.

Прежде чем начинать конструировать фрезерный координатный стол своими руками, необходимо определить место, где он будет располагаться, а также решить, какой тип фрезерного оборудования вы хотите изготовить. Так, можно сделать агрегатный фрезер своими руками (стол будет располагаться с боковой части пильного оборудования, служить его расширением), компактный настольный станок, отдельно стоящее стационарное оборудование.

Остановить свой выбор на компактном настольном оборудовании для работы по дереву и другим материалам можно в том случае, если вы обращаетесь к нему нерегулярно или часто используете его вне своей мастерской. Такая установка, которую отличают небольшие размеры, занимает совсем немного места, а при желании, ее можно повесить на стену.

Если размеры вашей мастерской позволяют, то под фрезер лучше приспособить основу стационарного фрезерного станка, работать на котором намного удобнее, чем на настольном оборудовании. Чтобы сделать такое устройство более мобильным, его можно поставить на колеса, с помощью которых вы сможете легко менять его месторасположение.

Простой самодельный фрезерный стол. Есть вопросы к общей прочности, но зато дешево и сердито.

Простейший фрезерный стол или стол для сверлильного станка можно сделать очень быстро. Для изготовления такой конструкции, легко располагающейся и на обычном рабочем столе, вам понадобится лист ДСП, на котором закрепляются направляющие элементы. В качестве такой направляющей, которая может использоваться в качестве параллельного упора для фрезерного стола, подойдет обычная доска небольшой толщины, которая крепится к столешнице при помощи болтовых соединений. При необходимости, параллельно можно прикрепить вторую такую доску, которая будет служить ограничительным упором.

ВДля врезки фрезера в стол в листе из ДСП необходимо будет сделать отверстие для его размещения, а фиксироваться на столешнице, он будет при помощи двух струбцин. После этого изготовление фрезерного стола можно считать законченным. Чтобы сделать использование такой конструкции более удобным, на столешнице можно разместить простейшие прижимы для фрезерного станка.

Изготовление станины и столешницы

Станина самодельной фрезерной установки должна обладать высокой устойчивостью и надежностью, так как именно на нее будут приходиться основные нагрузки. Конструктивно она представляет собой каркас с опорами, на котором фиксируется столешница. В качестве материала для изготовления каркаса станины можно использовать соединяемые сваркой металлические профили, ДСП, МДФ, дерево. Желательно сначала подготовить чертежи такого устройства. На них необходимо обозначить все элементы конструкции и их размеры, зависящие от габаритов деталей, которые планируется обрабатывать на таком фрезерном оборудовании.

Нижнюю часть станины со стороны ее передней части необходимо углубить на 100–200 мм, чтобы ногам оператора фрезерного станка ничего не мешало. Если вы собираетесь обрабатывать на своем самодельном станке накладки для дверей и торцы фасадов для них, то размеры станины могут быть следующими: 900х500х1500 (высота, глубина, ширина).

Одной из значимых характеристик станины для самодельного фрезерного станка является ее высота, от которой зависит удобство работы на таком оборудовании. По требованиям эргономики наиболее подходящая высота оборудования, за которым работают стоя, - 850–900 мм. Нижние части опор станины желательно сделать регулируемыми. Это даст возможность не только компенсировать неровности пола, но и в случае необходимости, менять высоту фрезерного стола. Для изготовления поворотного стола своими руками достаточно зафиксировать на его ножках специальные колесики.

Сборка примерно такого стола рассмотрена в варианте №2

Сделать фрезерный стол, отличающийся невысокой ценой, высокой надежностью, можно из столешницы старого кухонного стола. Такие столешницы, как правило, изготовлены из листа ДСП толщиной 26 или 36 мм, покрытого износостойким пластиком. Их поверхность обеспечивает хорошее скольжение заготовки, а основа из ДСП отлично гасит возникающие при работе оборудования вибрации. Если делать рабочий стол для станка своими руками, то для этих целей подойдут плиты из МДФ и ДСП (ЛДСП) толщиной от 16 мм.

Чертежи фрезерного стола: вариант №2

Подробные чертежи фрезерного стола с дополнительными выдвигающимися ящиками, который можно сделать из бруса и фанеры (или МДФ). Список деталей с размерами и рекомендуемым материалом изготовления представлен в таблице.

Таблица деталей стола и их размеров Каркас Верхний угол каркаса Нижний угол каркаса
Направляющая для скольжения ящиков Схема расположения направляющих Столешница Чертеж упора
Большой выдвижной ящик Маленький выдвижной ящик Передняя часть малого ящика Боковые панели стола

Как сделать монтажную пластину

Поскольку столешница самодельного фрезерного станка обладает достаточно большой толщиной, то монтажная пластина для крепления фрезера должна иметь минимальную толщину. Это позволит максимально задействовать вылет режущего инструмента. Понятно, что такая пластина при минимальной толщине должна отличаться высокой прочностью и жесткостью.

Пластину можно сделать из металла либо из материала, который не уступает ему по свой прочности, - текстолита. Толщина листа текстолита должна находиться в пределах 4–8 мм. Воспользовавшись предварительно подготовленными чертежами, из такого листа вырезают прямоугольную деталь, в центре которой делается отверстие. Размеры последнего соответствует диаметру отверстия в подошве фрезера.

Соединение пластины с подошвой фрезера и самим столом, как уже было сказано выше, обеспечивается за счет отверстий, выполненных в ней, и ответных резьбовых отверстий в подошве фрезера. Отверстия для фиксации пластин к поверхности стола, которые используются как прижимы для фрезерного станка, делаются по четырем их углам.

Размеры и расположение отверстий для соединения пластины с фрезером должны полностью соответствовать отверстиям, расположенным на подошве инструмента. Чтобы не ошибиться при изготовлении пластины, необходимо предварительно подготовить ее чертеж, на котором надо указать габаритные размеры этой детали, диаметры и расположение на ней всех отверстий. При желании можно зафиксировать ее на поверхности стола, используя скобы-прижимы.

Видео с подробным рассказом о постройке фрезерного стола, функционал и удобство которого весьма высоки, но и сложность изготовления также очень серьезная. Для большинства мастеров такой стол будет излишне сложным, но, возможно, кто-то почерпнет полезные идеи при создании своего собственного оборудования.

Сборка фрезерного стола

Универсальный фрезерный стол или начинают собирать с крепления столешницы на готовую станину. Монтажную пластину прикладывают к тому месту столешницы, где она по чертежу должна быть размещена, обводят ее контур карандашом. Необходимо это для того, чтобы по обозначенному контуру выбрать для пластины углубление, для чего используют ручной фрезер с инструментом диаметром 6–10 мм. Размер этого углубления должен быть таким, чтобы пластина легла в него на одном уровне с поверхностью столешницы.

Сделать круглой фрезой углубление с прямыми углами не получится, поэтому на самой пластине углы тоже надо скруглить при помощи напильника. После фиксации в столешнице необходимо сделать в монтажной пластине отверстие с размерами, соответствующими диаметру подошвы фрезера. Делается оно при помощи прямой фрезы, толщина которой должна быть больше, чем у самой столешницы.

Когда требования с оборудованию невелики и связываться с самоделками нет желания, можно купить нечто подобное тому, что изображено на фото ниже.

PROMA ценой около 6 тысяч рублей — один из самых дешевых заводских фрезерных столиков

Для выполнения такой операции вам не потребуется чертеж, так как она не требует высокой точности. С обратной стороны столешницы также необходимо выбрать некоторое количество материала, так как в нижней части стола надо будет размещать кожух пылеуловителя и другие приспособления. Чтобы быстро выполнить все вышеописанные операции, можно ориентироваться на размещенные в этой статье чертежи или фото.

Заключительным этапом сборки самодельного фрезерного стола является соединение всех его конструктивных элементов. Сначала с нижней части столешницы заводится фрезер, его подошва прикручивается к монтажной пластине. Затем сама пластина крепится к верхней поверхности столешницы при помощи саморезов с потайными головками, которые должны быть полностью утоплены в подготовленные отверстия. Только после выполнения этих операций сама столешница надежно закрепляется на станине.

Чертежи фрезерного стола: вариант №3

Компактный настольный фрезерный стол и подробный разбор его создания на фото ниже.

Компьютерная модель Внешний вид в сборе Вид сзади Вид спереди
Фреза поднята, створки раздвинуты Фреза опущена, створки сдвинуты Ручной фрезер Шланг от пылесоса для отвода пыли и стружки
Крепление фрезера и отвод стружки Регулировка подъема фрезы Подъем фрезы осуществляется вращением винта Настройка подъема фрезы
Настройка вылета фрезы Площадка из оргстекла до установки фрезера Стекло точно подогнано к столешнице Фрезер прикручен с опорной площадке

Изготовление верхнего прижима

Задаваясь вопросом о том, как сделать самодельный станок более безопасным в эксплуатации и обеспечить удобство обработки на нем габаритных заготовок, можно оснастить такое оборудование верхним прижимом. Для создания этого приспособления, изготавливаемого на основе ролика, также необходимо подготовить чертежи.

В качестве ролика для прижимного устройства часто используют шариковый подшипник подходящего размера. Монтируют такой ролик на удерживающем устройстве, позволяющем зафиксировать его на любом расстоянии от столешницы. При помощи этого несложного универсального устройства обрабатываемая заготовка любой толщины будет надежно зафиксирована при перемещении по поверхности рабочего стола.

На видео ниже человек показывает свой самодельный фрезерный стол, который был собран им прямо на балконе собственного дома.

Привод для самодельного фрезерного станка

Для того чтобы сделанный вами самодельный фрезер по дереву отличался высокой производительностью и функциональностью, необходимо оснастить его электроприводом достаточной мощности. Если вы планируете использовать свой станок для обработки деталей из дерева с неглубокой выборкой, для него будет вполне достаточно электродвигателя с мощностью 500 Вт. Однако оборудование с приводом невысокой мощности будет часто отключаться, что сведет на нет всю экономию от приобретения слабого электродвигателя.

Оптимальным выбором для подобных станков являются электродвигатели, мощность которых начинается от 1100 Вт. Такой электродвигатель с мощностью, варьирующейся в пределах 1–2 кВт, позволит вам применять свое самодельное устройство как настоящий фрезерный станок по обработке изделий из древесины. Кроме того, вы можете использовать на таком станке фрезы любого типа. Для оснащения привода станка можно использовать электродвигатели, которые устанавливаются на стационарном оборудовании (например, на сверлильных станках), а также на ручных инструментах (дрели, болгарки, ручные фрезеры).
