Как подключить алюминиевый радиатор отопления. Схемы подключения радиаторов отопления – какая лучше? Выбор подходящей схемы

Подключение радиаторов отопления

При строительстве дома или просто при капитальном ремонте частного поместья или квартиры установку радиаторов отопления следует производить после того, как уже установлены такие элементы, как двери и окна. При этом вы заранее должны определить, какое именно подключение радиаторов отопления будете использовать, а кроме того, разумеется, подготовить необходимые материалы и инструменты.

Как правильно подключить батарею отопления? Процесс установки самого радиатора не отнимает много времени и сил. Прежде всего, необходимо установить крепления для батареи. Их количество и расположение напрямую зависит от количества секций радиатора. Далее – подводим трубы, устанавливаем сам радиатор и подключаем все. Рассмотрим на примере, как подключить радиатор отопления при помощи полипропиленовых труб.

Варианты отопительных систем

Наиболее распространенными и востребованными являются однотрубная и двухтрубная отопительные системы. Рассмотрим каждую из них внимательнее и правильное подключение батарей отопления в каждом случае.

Однотрубная отопительная система используется сегодня преимущественно для многоэтажных домов.

Горячий теплоноситель распространяется по трубам сверху вниз, равномерно распределяясь по всем отопительным приборам. Подобная система монтируется довольно легко, требует сравнительно небольшого количества материалов. Но вместе с тем, она имеет и ряд недостатков:

• отсутствует возможность корректирования степени нагрева отдельных радиаторов;
• на нижних этажах температура батарей может быть значительно ниже, чем на верхних, поскольку теплоноситель доходит до них уже остывшим;
• в случае поломки на каком-либо этаже отключается весь стояк;
• достаточно сложно выполнить отключение от системы для установки автономного отопления.

Двухтрубная отопительная система чаще всего используется для создания отопления в частных домах, коттеджах. Она подразумевает подключение к радиатору сразу двух труб: по одной к батарее поступает горячий теплоноситель, а по другой производится отток уже остывшей воды. При этом важно учитывать – все радиаторы в двухтрубной системе подключаются только параллельно.

Двухтрубная отопительная система имеет несколько весомых преимуществ. Прежде всего, температура всех радиаторов всегда будет равной, вне зависимости от того, насколько далеко от котла они установлены.

Кроме того, при таком типе системы существует возможность корректирования степени нагрева каждого отдельного радиатора – это позволяет создавать максимально комфортную температуру в каждом помещении.

Отопительная система такого типа включает в себя следующие элементы:

• радиатор с клапаном в верхней части и заглушкой в нижней;
• пробки радиатора;
• клапан с терморегулятором;
• байпас;
• хвостовик;
• запорный кран;
• муфты и контргайки;
• отопительные трубы (металлические, полипропиленовые).

Следует отметить, что такой же набор комплектующих, за исключением клапана с терморегулятором и байпаса, подходит для монтажа однотрубной отопительной системы.

Типы подключения труб и радиаторов

Подключение батарей отопления бывает:

• боковое – такое подключение батареи к системе отопления является наиболее распространенным. При таком типе подключения труба с горячим теплоносителем подводится к верхнему патрубку, а труба обрата подключается к нижнему. То есть, обе трубы расположены по одну сторону радиатора. Такое соединение батарей отопления является наиболее продуктивным – при нем наблюдается наименьшая теплопотеря. Однако не стоит использовать подобное присоединение радиаторов отопления, количество секций которых больше 15.
• диагональное подсоединение батарей отопления – применяется для достаточно длинных батарей. При таком типе труба с горячим теплоносителем подключается к верхнему патрубку радиатора с одной стороны, а труба оттока остывшего теплоносителя – к нижнему патрубку с другой стороны. Такое подсоединение радиатора отопления позволяет теплоносителю распространяться по всему радиатору максимально равномерно. Важно учесть – если вы выберете диагональное соединение радиаторов отопления между собой, но при этом подача горячей воды осуществляется через нижний патрубок, а отток – через верхний, эффективность работы системы снизится примерно на 10 %.
• нижнее соединение радиаторов отопления. Используется лишь в том случае, когда трубы отопления спрятаны под пол. КПД радиаторов, подключенных таким образом примерно на 10% ниже, чем у тех, которые подключены боковым методом.

Виды радиаторов для обвязки

Прежде чем приступать к созданию отопительной системы и перед тем, как соединить батареи отопления, необходимо определить, какие именно типы радиаторов вы хотите использовать. На сегодняшний день существует огромное количество видов батарей. Они могут различаться по:

• материалу;
• принципу, как подсоединить батарею отопления;
• методу крепления к стене.

Сегодня наиболее распространенными являются следующие виды радиаторов:

• – являют собой относительно тонкую панель из плоских стальных пластин. Как правильно подключить радиатор отопления такого вида? Радиаторы такого типа подключаются боковым либо нижним способом.

Стальные панельные батареи

• секционные радиаторы. Облегченная секционная модель, выполненная из алюминия (существуют также биметаллические радиаторы данного типа). Как правильно соединить батареи отопления в таком случае? Подключать такие батареи можно несколькими секциями или же по одной. Для таких радиаторов лучше всего использовать полипропиленовые трубы, тип подключения – боковое.

О подключении биметалла в статье: Подключение биметаллических радиаторов отопления .

Примечательно, что в последнее время в квартирах с центральным отоплением все чаще устанавливают биметаллические батареи, отказываясь от чугунных. Причина такого изменения вызвана целым рядом причин. Прежде всего, чугунные радиаторы являются более тяжелыми и громоздкими. Кроме того, из-за некачественной воды, используемой в качестве теплоносителя отопительной системы, в таких радиаторах достаточно быстро возникает осадок, появляется песок и ржавчина – а эти факторы в значительной степени способствуют снижению теплоотдачи радиаторов. С биметаллическими радиаторами таких проблем не возникает.

Для частного дома можно выбирать панельные радиаторы. Они могут быть как алюминиевыми, так и стальными – все зависит от желания заказчика.

Главное – соблюдение всех правил при монтаже. Важно помнить – если у вас проложен медный трубопровод, то к нему можно подключать и стальные, и алюминиевые радиаторы. А в случае если трубопровод из обычных труб – разрешено устанавливать только алюминиевые батареи.

Что необходимо для подключения радиаторов

Создание отопительной системы – достаточно сложный процесс. Между тем, соблюдая все правила и четкую последовательность работ, с ним сможет справиться и новичок. Как подключить батарею отопления правильно? Главное – внимание. Для качественного монтажа и подключения радиаторов необходимы некоторые комплектующие. В частности:

• переходники с правой и левой резьбой (футорки);
• инструменты для качественного навинчивания переходников;
• заглушки, ручной воздухоотводчик, ключ для стравливания воздуха, переходники;
• запорная арматура, шаровые краны, вентили;
• трубы.

Обвязка полипропиленовыми трубами – принцип выполнения

В последнее время полипропиленовые трубы становятся все более популярными. Разумеется, правильное подключение радиаторов отопления и обвязку можно выполнять и любыми другими трубами, но большинство профессионалов рекомендуют все же останавливать свой выбор именно на этих.

Для обвязки рациональнее всего использовать полипропиленовые угловые шаровые краны – они значительно проще в монтаже, да и стоимость их относительно невелика.

Обвязка полипропиленовыми трубами выполняется следующим образом:

• в мультифлекс, соединяющийся с любым выходом, вставляется муфта с накидной гайкой;
• посредством заранее прикрепленных скоб на стене фиксируются трубы. Важно, чтоб они не касались стены, а находились в 2-3 см от ее поверхности.

Преимущество полипропиленовых труб состоит в том, что они могут быть проложены в самой стене, а край трубы, необходимый для выполнения обвязки, выводится в непосредственной близости от радиатора. Крепежи для фиксации батарей можно использовать самые разные. Наиболее часто профессионалы с этой целью используют штыревое соединение, фиксирующееся на поверхности стены. Если же вы хотите подвесить радиаторы – используйте для этого обычные кронштейны. Маленькое уточнение – панельные батареи (в основном) продаются в комплекте с креплениями. А вот для секционных радиаторов крепление необходимо приобретать отдельно

Мы уже практически знаем, как правильно подсоединить радиатор отопления. Подсоединение кранов выполняется так:

• изначально кран необходимо разобрать;
• в радиатор вкручивается штуцер с накидной гайкой;
• при помощи специального ключа закручиваем гайку.

Для качественного выполнения столь простого, и в то же время, достаточно важного действия необходимо будет использовать специальный ключ – без него вы не сможете нормально затянуть «американку».

Помимо этого ключа, во время установки и обвязки радиаторов, а также во время того, как соединить две батареи отопления, вам также понадобятся:

• уплотнители;
• набор ключей;
• пакля;
• резьбовая паста;
• нити для резьбы.

Особенности монтажа радиаторов

При установке отопительных радиаторов и во время того, как подсоединить радиатор отопления, следует четко соблюдать требования, указанные в СНиП. В частности, это относится к выдерживанию необходимого расстояния между радиатором и стеной, полом и подоконником:

• расстояние от верхней части радиатора до подоконника должно быть не менее 10 см. Если же указанный промежуток будет ниже, это может затруднить перемещение теплового потока – таким образом, помещение будет прогреваться хуже;
• расстояние от нижней части радиатора до пола должно составлять минимум 12 см. Если оно будет меньше – существует риск значительного увеличения разницы температур на разной высоте помещения;
• расстояние от задней стенки радиатора до стены должно быть не менее 2 см. В противном случае, будет нарушена теплоотдачи радиатора.

Важно учитывать еще и то, что метод установки и то, как правильно соединить радиаторы отопления , также влияет на качество обогрева помещения. Так, возможны варианты установки радиаторов:

• в открытом виде под подоконником – максимальная эффективность системы отопления – 96%-97%;
• в открытом виде в нише – эффективность чуть ниже – 93%;
• в частично закрытом виде – наблюдается снижение эффективности до 88%;
• в полностью закрытом виде – эффективность отопления составляет лишь 75%-80%.

Обвязка радиатора отопления и то, как правильно подсоединить батарею отопления, может выполняться с использованием различных типов труб. Главное – четкое соблюдение всех указанных требований и правил. Если подключение радиатора будет выполнено без погрешностей – на протяжении многих лет ремонт отопительной системе не потребуется. Теперь мы знаем, как лучше подключить радиаторы отопления – но еще лучше спросить об этом профессионалов.

Последовательное подключение радиаторов — наиболее популярный и экономичный вариант обогрева помещения, благодаря которому создаётся автономная, независящая от центральной, отопительная система.

Необходимый инструментарий

Для формирования такого соединения приборов отопления потребуются следующие составляющие:

• Трубы : для главной магистрали желательно выбирать трубопровод из стали, оцинковки или металлопластика с соответствующими диаметрами 2,2 см, 2,2 см и 2,6 см. А также допускаются к использованию полипропиленовые трубы, но только не в системе с тремя и более радиаторами. Отходящие от магистрали патрубки изготавливаются из тех же материалов, но имеют меньшие диаметры.

Фото 1. Металлопластиковые трубы разного диаметра в разрезе: видна прослойка из металла между двумя слоями пластика.

• Радиаторы : выбор необходимого оборудования осуществляется на основании личных предпочтений и советов специалиста. Для подобной схемы самым оптимальным считается 5 батарей , а для большего их количества требуется грамотно рассчитанный проект.
• Ленты для уплотнения резьбы на батареях.
• Термостатические клапаны для регулировки нагрева радиаторов.
• Фитинги для соединения труб между собой.

Непосредственными составляющими являются также расширительный бак и отопительный котёл.

Подготовительные действия

Перед началом процесса рассчитывается подробный проект системы отопления для каждого конкретного помещения.

Затем выбирается один из вариантов последовательного подключения: горизонтальный или вертикальный исходя из особенностей жилой площади и личных предпочтений.

Затем, ориентируясь на выбранный тип схемы, требуется определиться с теплоносителем. При вертикальной развязке лучше использовать антифриз, разбавленный в воде, а при горизонтальной — обычную воду.

Как подключить два радиатора отопления, схема

1. Изначально при последовательном соединении определяется месторасположение отопительного котла. Его располагают, как правило, в подвальном помещении на специальной противопожарной платформе. Над ним крепко фиксируется расширительный бак.

Внимание! Высота расширительного бака относительно котла должна составлять не менее трёх метров.

1. При этом продумывается грамотная настройка дымохода : тяга должна быть достаточной, а сам дым выходить наружу, не оставаясь внутри помещения.
2. После производится подключение магистрального трубопровода . Важно избегать изгибов при прокладке.
3. По периметру всего дома проходит труба, параллельно которой врезаются все батареи .

Фото 2. Схема последовательного подключения батарей в однотрубной системе с котлом и циркуляционным насосом.

1. Радиаторы размещаются под оконными проёмами.
2. Замыкаться такая схема должна на отопительном котле.

1. А также необходимо предусмотреть элемент, через который будет производиться заполнение системы водой и её слив.
2. В последовательной схеме подключения, можно дополнять кранами и терморегуляторами каждую батарею.

При вертикальной обвязке в схему включают для принудительной циркуляции теплоносителя циркуляционный насос, а при горизонтальной — создаётся уклон трубы подачи, и перед каждым радиатором монтируется кран Маевского для удаления из системы излишков воздуха.

Плюсы и минусы последовательного подключения батарей

Плюсы последовательного подключения:

• низкая стоимость расходного материала;
• допускается использование любых видов радиаторов;
• при необходимости трубопровод заводится в «тёплый пол»;
• охват приборами отопления всего периметра комнаты;
• лёгкий монтаж;
• небольшое количество расходуемого материала.

Минусы:

• сложное проектирование процесса;
• высокий коэффициент потерь тепла : из-за характерной вытянутости такой магистрали теплоноситель к концу охлаждается;
• при отсутствии циркуляционного насоса возникают застои перемещаемой по радиаторам жидкости и снижение эффективности работы системы в целом;
• при отсутствии терморегуляторов на батареях — отсутствие контроля над подачей тепла.

К задачам отопительной системы относится оптимальный и равномерный обогрев различных помещений зимой, поэтому подключение радиатора должно производиться по всем правилам.

Назначение системы отопления

В частном доме или квартире должна быть установлена от 18 до 25 градусов. Зимой достичь этого показателя можно только при качественной отопительной системе. Ее КПД должно соответствовать площади строения, должна быть правильная схема .

Отопительные приборы компенсируют теплопотери, которые обязательны в любом помещении, поскольку тепло уходит через окна, двери и даже элементы коммуникаций.

Особенно нужно уделить внимание тому, какие существуют схемы подключения отопителей, и выбрать нужный вариант. Желательно делать выбор еще на этапе строительства дома или квартиры.

Лучшим считается подключение радиаторов отопления к центральной системе, поскольку в этом случае получается эффективная и надежная система, обеспечивающая равномерный и постоянный обогрев зимой. Многие частные дома располагаются в отдалении от города, поэтому воспользоваться подключением к централизованному отоплению не всегда возможно.

Поэтому приходится создавать собственные автономные системы , которые:

• должны обладать высоким КПД;
• при желании можно сделать своими силами;
• должны быть правильно сформированы и отрегулированы многочисленные узлы;
• монтаж необходимо выполнять в соответствии со всеми требованиями и условиями;
• должна быть предусмотрена надежная и правильная обвязка системы.

Чтобы обеспечить равномерный и качественный обогрев помещений в доме, важно знать, какие элементы влияют на нее:

1. Правильная разводка сети, которая влияет на эффективность прогрева и на то, насколько равномерно будут нагреваться помещения, причем от этого зависит и цена за отопление.
2. Правильное оборудование для системы, для чего нужно производить расчеты, которые позволят определить, каким КПД, мощностью и другими параметрами должны обладать основные элементы. От этого зависит потребление топлива.
3. Правильный монтаж основных узлов и элементов системы отопления, к которым относятся трубопровод, радиаторы, арматура, котел с насосом. Если неправильно будут произведены какие-либо действия, то отопление будет работать некачественно или вообще прекратит функционировать.

Читайте также: Мощность и количество секций алюминиевых радиаторов

До того, как будет осуществлен монтаж всех элементов отопления, нужно рассчитать и выбрать схему подключения радиаторов отопления. Надо подобрать батареи, которые будут иметь нужный КПД и другие характеристики. Должны быть приобретены другие материалы, предназначенные для установки. Сами работы должны выполняться самостоятельно только после тщательного изучения инструкции.

Как выбрать схему

Первоначально нужно знать, какие существуют типы подключения радиаторов отопления:

• (последовательное подключение);
• (параллельное подключение).

Сама подводка трубопровода к батареям может быть произведена следующими способами:

• нижним;
• односторонним;
• диагональным.

У всех свои особенности. Некоторые узлы монтируются различными способами.

Если предполагается осуществлять монтаж последовательной схемы, то на одной батарее в гравитационной сети не должно быть больше 12 секций. Если применяется циркуляционный насос, то не должно быть больше 24 секций. В этом случае можно добиться наибольшего КПД системы и высокой безопасности ее использования.

Правила установки

Перед тем, как подключить радиатор, нужно учитывать следующие требования:

• расстояние от пола до батареи должно быть примерно 10 см;
• от подоконника до радиатора расстояние равняется 10 см;
• все узлы должны быть подключены в соответствии с требованиями, которые указываются производителями;
• от стены до изделия должно быть больше 2 см.

Процесс работы

При подключении должны выполняться следующие действия:

1. На место, где предполагается выполнять монтаж устройства, нужно нанести разметку, которая будет указывать будущие участки для кронштейнов.
2. Кронштейны фиксируются к стене помещения.
3. На сами радиаторы выполняется обвязка, которая предполагает установку запорно-регулирующей арматуры. Обычно для этого используются краны Маевского.
4. Устанавливаются другие дополнительные узлы и элементы, к которым относятся заглушки или клапаны.
5. Производится сам монтаж радиатора, для чего он прикрепляется к кронштейнам. Важно правильно отрегулировать прибор, чтобы не было перекосов или иных проблем.
6. Выполняется подключение батареи к трубопроводу одним из способов: диагональным, нижним или односторонним.
7. Осуществляется опрессовка конструкции, затем можно пускать воду, чтобы проверить герметичность и правильность работы оборудования.
8. Использование отопления.

Обустройство системы отопления (далее – СО) в отдельной квартире или в частном доме осуществляется посредством подключения радиаторов отопления к магистрали, подводящей горячий водяной теплоноситель от внешнего теплоисточника. В конструкциях стандартных чугунных, биметаллических или алюминиевых батарей предусмотрены резьбовые гнезда на торцах каждой секции для сборочных соединений между собой либо для подсоединения трубопроводов подачи и отвода теплоносителя. На рисунке показан традиционный чугунный радиатор с заглушенными верхними и нижними торцевыми гнездами.

Чугунный радиатор отопления

Чтобы правильно обеспечить герметичность подключения стальной или полимерной трубы тепловой разводки к батарее, используются сварочные и резьбовые соединения. На фото показан элемент секции чугунного радиатора с футоркой для резьбового способа соединения.

Футорка для подключения трубы разводки отопления к чугунному радиатору

Циркуляция теплоносителя через радиаторы

Обогрев помещения, в котором установлен отопительный радиатор, осуществляется по следующему принципу:

• нагретый до требуемой температуры водяной теплоноситель подводится по однотрубной или двухтрубной системе трубопроводов к одному из торцевых гнезд радиатора, предназначенному для входа горячей жидкости в соответствии с выбранной схемой подключения радиаторов отопления в этом доме или квартире;
• теплоноситель, поданный на вход отопительной батареи, циркулирует по всем ее секциям, отдавая принесенное тепло материалу стенок радиатора;
• нагретые изнутри стенки радиатора излучают внешней поверхностью тепло в окружающую обстановку, тем самым обогревая помещение;
• теплоноситель, основательно остывший внутри радиатора при прохождении по его секциям, покидает батарею через верхнее или нижнее торцевое гнездо, предназначенное выбранной схемой подключения под выход холодного теплоносителя;
• покинувшая радиатор остывшая вода по отводящему трубопроводу (в обиходе называемым «обраткой») отводится к теплоисточнику для последующего нагрева и прохождения следующего круга циркуляции.

Наличие четырех входных/выходных гнезд на торцах смонтированной батареи (по два с каждой из противоположных сторон) предопределило существование нескольких вариантов движения горячей воды внутри радиатора в зависимости от способов их подключения. При любой схеме циркуляции жидкости внутри объема батарей, собранных из 6-8-12 и более секций, отмечается неравномерное распределение тепловых потоков как по высоте, так и вдоль батареи. На рисунке показана термограмма чугунного радиатора при нижней подаче. Разброс температур по высоте или по длине может достигать 10 градусов.

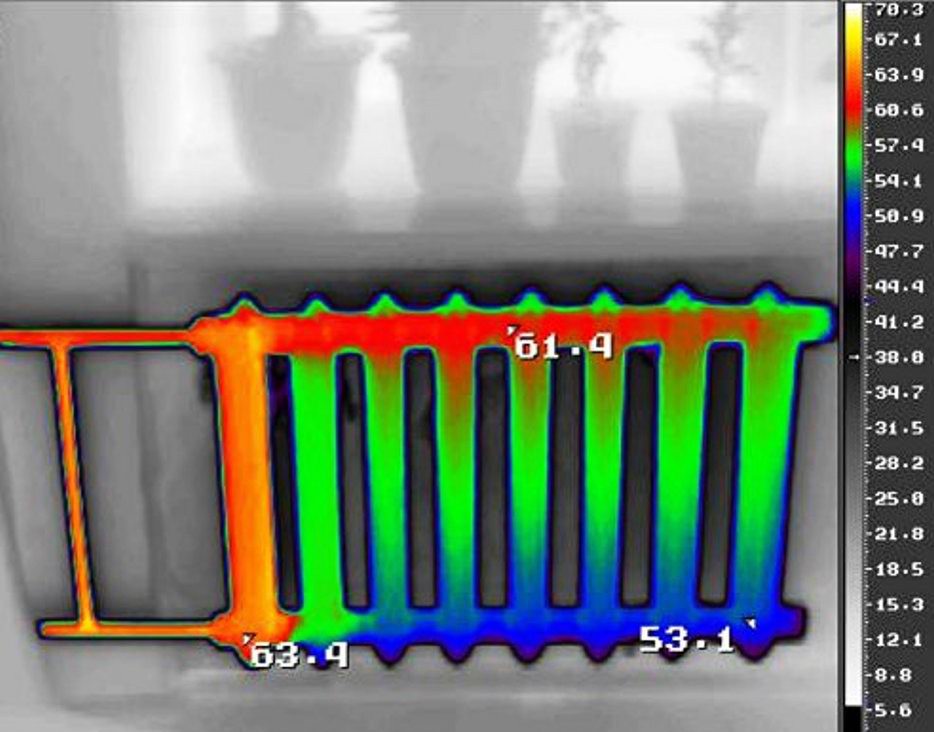

Термограмма чугунного радиатора при нижней подаче

В реальности разброс температур намного больше, поскольку накипь и известковые отложения, оседающие в нижних полостях секций, препятствуют прохождению горячей воды внизу радиатора. Горячий теплоноситель сразу устремляется по свободным верхним протокам к выходу, даже не омывая отдаленные секции. По факту температура таких засоренных, отдаленных от входа секционных участков может достигать лишь 25-30 градусов.

Эффективность каждого обогревающего прибора в отдельности и всей системы отопления дома зависит от схемы подключения радиаторов отопления, задающей маршрут движения теплоносителя внутри собранных секций и влияющей на интенсивность циркуляции горячей воды при ее омывании внутренних поверхностей секций.

Системы подачи теплоносителя

Организация отопления в частном или многоквартирном доме осуществляется путем установки однотрубной или двухтрубной систем циркуляции водяного теплоносителя.

Однотрубный контур отопления

В однотрубном варианте отопительной системы дома водяной теплоноситель подается последовательно к подключенным секционным батареям. Данный вариант исключает разделение магистральной теплотрассы на контуры подачи горячей воды и возврата остывшей. Замкнутый однотрубный контур опоясывает весь дом по соответствующей траектории теплотрассы. На рисунке показана принципиальная схема однотрубного варианта отопления двухэтажного дома.

Принципиальная схема однотрубной СО двухэтажного дома

Схема работает следующим образом:

• горячий водяной теплоноситель исходит от теплоисточника (в данном случае – котел, в других случаях – магистраль центральной теплотрассы) по трубопроводу (на схеме – линии красного цвета) к секционным радиаторам;
• красными стрелочками отмечены разветвления движения подачи горячей воды к каждой батарее в отдельности;
• в батареях горячая жидкость отдает принесенное тепло стенкам секций батареи и уже остывшей выходит из радиатора;
• синими стрелочками показано движение холодной влаги по отводящим ответвлениям трубопроводов в сторону вертикального участка магистрали, возвращающего теплоноситель в основную теплотрассу;
• холодная вода приходит к центробежному насосу (или насосной группе) для повторения циркуляции.

Последовательное подключение обогревательных приборов обрекает радиаторы на неодинаковую температуру батарей отопления не только на всех этажах здания, но и в каждой квартире, поскольку теплоноситель по мере прохождения через каждую точку теплопотребления постепенно теряет свою первоначально полученную температуру.

Двухтрубный контур отопления

В двухтрубной отопительной системе используются два независимых трубопроводных ответвления:

Принципиальная схема двухтрубной системы отопления

• по одному трубопроводу подается горячий теплоноситель (линия красного цвета);
• по другому трубопроводу принимается остывший теплоноситель (синяя линия).

Данная схема обеспечивает равномерное распределение горячего теплоносителя по всем точкам теплопотребления. Главным преимуществом двухтрубной отопительной теплотрассы перед однотрубной схемой является:

• возможность контроля и регулировки температурного режима в каждой отдельной комнате;
• возможность проведения ремонта каждого отопительного прибора без остановки всей СО.

При сопоставлении отопительных систем следует учитывать тот факт, что для двухтрубной системы нет необходимости подачи горячей воды под высоким давлением на входе. В однотрубной СО для равномерного нагрева радиаторов по всему контуру приходится нагнетать высокое давление, что приводит к аварийным протечкам в сети и износу оборудования.

Подача водяного теплоносителя в радиаторы

Однозначного критерия, определяющего, как правильно подсоединять батарею к теплотрассе с горячей водой, выработать невозможно. Производители отопительных радиаторов наполнили рынок приборами с разными схемами размещения входных гнезд для подачи и выхода теплоносителя. Архитектурно-планировочные соображения вносят свою лепту в мотивацию выбора способа установки батарей и их подключения к стояку.

Во многих случаях концепция «правильно подключить батареи» означает максимально спрятать в полу или в стенах все трубопроводные коммуникации, не вникая особо, каким способом – диагональным или другим методом – придется осуществлять подключение. Выпускаются модели, позволяющие подсоединять трубы не только с боковых сторон, но даже снизу, используя компактно расположенные патрубки (в современных изделиях расстояние между ними всего 50 мм).

Единственным критерием, позволяющим объективно оценить эффективность подключения по выбранной схеме, является температура окружающей обстановки в помещении. Комфортный микроклимат в доме или квартире напрямую зависит от того, насколько правильно определено количество секций каждого отопительного прибора, и от их теплоотдачи, уровень которой можно варьировать способом монтажа трубопроводов разводки с батареями.

Подсоединение радиаторов к отопительной магистрали реализуется по нескольким схемам, среди которых наиболее распространенными являются:

Схемы подключения радиаторов отопления к магистральной сети

• поз. (а) – боковое одностороннее подсоединение;
• поз. (б) – диагональное подсоединение;
• поз. (в) – нижнее разностороннее;
• поз. (г) – нижнее подключение, на рисунке представлены варианты подключения к однотрубной и двухтрубной СО.

На схемах красными линиями и стрелками показано движение горячего теплоносителя, синими линиями и стрелками – направление холодного (остывшего) теплоносителя.

Особенности схем подключения

1. Боковое одностороннее расположение входа и выхода теплоносителя популярно в квартирах многоэтажек как наиболее удобное для монтажа с принятым вертикальным прохождением отопительных стояков. Наилучшую теплоотдачу достигают при подаче горячей воды в верхний патрубок и вывода остывшей жидкости – из нижнего патрубка (поз. а на рис.).

Параметры теплоотдачи при боковой развязке приняты в качестве базового эталона при сравнении с другими схемами (диагональной, нижней и их вариациями). Теплоотдача схемы (а) принята за 100%. Кроме того, при расчетах мощности приборов отопления вводится поправочный коэффициент, повышающий или понижающий расчетные показатели. Для радиаторов с боковым подключением условились принимать К=1,0. Для диагональной подводки К=1,1-1,2, для нижних подключений коэффициент варьируется в пределах от 0,7 до 0,9.

При подаче горячей воды к нижнему патрубку теплоотдача снижается от 5 до 10%.

1. Правильно подключенное диагональное подсоединение предполагает подачу горячей жидкости в верхний патрубок с одной стороны батареи и отвод холодной воды с нижнего противоположного (по диагонали) штуцера (поз. (б) на рис.). Схема наиболее эффективна в многосекционных батареях, ее теплоотдачу приравнивают к 102% от аналогичного параметра эталонной боковой развязки. Диагональное подключение лучше других схем обеспечивает равномерное распределение тепла по площади радиатора.
2. Нижнее разностороннее подключение реализуется подсоединениями подачи и обратки в противоположных нижних торцевых патрубках радиаторов (поз. (в) на рис.). По сравнению с боковой схемой потери тепла составляют 20-25%. Но эта схема устраивает многих владельцев благодаря возможности соединений с упрятанными под полом магистральными трубами. Чаще всего используется в частных постройках.
3. Нижнее подключение через соседствующие патрубки по показателям аналогично предыдущей схеме. Ее использование вызвано архитектурными соображениями, когда все коммуникации утоплены в бетонной стяжке пола или под фальш-полом.

Видео про схемы

Варианты подключения радиаторов отопления рассмотрены в видео ниже.

Понимание особенностей различных способов подсоединения теплотрассы к отопительным приборам позволит наиболее эффективно использовать каждый квадратный сантиметр теплопередающей поверхности радиатора отопления.

Плохо греет батарея из-за ошибки в выборе схемы подключения

В противном случае вместо обогревателя владельцы получат обычный предмет интерьера, а сами всю зиму будут замерзать. На рисунке показано теплораспределение в батарее с неправильно выбранным вариантом подключения.

Вконтакте

Эффективная работа системы отопления – гарантия комфортного проживания человека в частном доме. Замечательно, если такая система уже подключена к центральным отопительным сетям. Иначе возникает необходимость использования автономного отопления, которое должно также обеспечить жильцов комфортными условиями для проживания. В этом случае самым важным моментом является выбор схемы подключения радиаторов отопления в частном доме.

Многие даже не догадываются, что такая схема подключения значительным образом оказывает влияние на теплоотдачу прибора отопления, циркуляцию внутри него теплоносителя и интенсивность движения горячей воды. Это моменты, влияющие на эффективность работы отопительной системы в целом.

Схемы разводки труб

Вначале следует разобраться со схемой разводки труб. Это актуально потому, что жильцы частных домов в стадии его постройки или во время осуществления капитального ремонта не могут правильно рассчитать расходы, понесенные на сооружение отопительной системы. Поэтому часто экономить приходиться непосредственно на материалах.

Для частных домов характерна однотрубная и двухтрубная разводка . В чем их отличие?

Однотрубная разводка

Является самым экономным вариантом. Благодаря схеме должно получиться следующее:

• По низу пола от котла отопления проводится труба, проходящая через все помещение и возвращающаяся обратно к котлу.
• Поверх трубы устанавливают радиаторы, а соединение осуществляется по нижним патрубкам. Одновременно с этим из трубы внутрь отопительного прибора происходит поступление горячей воды, которая полностью его заполняет. Отдавшая тепло часть теплоносителя начинает опускаться вниз и выходит через второй патрубок, опять поступая в трубу.

В результате происходит поэтапное соединение радиаторов с нижним подключением батарей. В этом случае стоит обратить внимание на один негативный момент, влияющий на эффективность отдачи тепла. В результате такого последовательного соединения однотрубной разводки происходит постепенное уменьшение температуры теплоносителя в каждом последующем элементе отопления. Из-за этого последняя комната будет самой холодной.

Решается эта проблема двумя способами:

• в систему подключают циркуляционный насос, который равномерно распределяет горячую воду по всем приборам отопления;
• в последней комнате можно нарастить радиаторы, в результате увеличится площадь тепловой отдачи.

Эта схема имеет такие преимущества, как:

• простота подключения;
• высокая гидродинамическая устойчивость;
• небольшие расходы на оборудование и материалы;
• можно использовать различные виды теплоносителя.

Двухтрубная разводка

Для частного дома такая схема отопления считается самой эффективной. Однако стоит учесть тот факт, что затраты поначалу будут немалыми, ведь потребуется провести разводку двух труб, для осуществления подачи и отвода горячей воды. Но все равно такая схема имеет определенные преимущества перед однотрубной:

• теплоноситель равномерно распределяется по всему помещению;
• можно контролировать и регулировать определенный режим температуры в каждой комнате;
• осуществление ремонта любого элемента системы отопления возможно без ее отключения;
• топлива расходуется очень мало.

Схемы подключения радиаторов отопления

После того как с разводкой труб разобрались, следует перейти к главному моменту – схеме подключения радиаторов отопления.

Боковое подключение радиаторов является самым распространенным касаемо системы отопления в городской квартире. Для правильного подключения батарей по этой схеме в частном доме трубы выводят сбоку по стене и присоединяют к двум патрубкам батареи сверху и снизу. К верхнему патрубку обычно подсоединяют трубу, которая осуществляет подачу теплоносителя, а к нижнему – обратный контур. Часто делают и наоборот, однако при этом эффективность отдачи тепла устройства уменьшается на 7%.

Диагональное подключение батарей считается самым эффективным. Чтобы осуществить подключение батарей по этой схеме, выполняют следующие действия: сначала к верхнему патрубку подсоединяют подачу теплоносителя, а к нижнему, который находится на другой стороне прибора, – обратку. Таким образом, теплоноситель внутри батареи начинает перемещаться по диагонали, отсюда и такое название схемы. Эффективность ее зависит от того, насколько равномерно распределилась вода внутри радиатора. Очень редко несколько секций батарей могут оставаться холодными. Это случается, если напор или пропускная способность слишком слабые.

Нижнее подключение радиатора может встречаться не только в однотрубных схемах. В двухтрубных такое тоже используется, но только в частных строениях, имеющих один или два этажа. Такая схема подключения радиаторов отопления считается недостаточно эффективной. По утверждениям специалистов, такая разводка способствует уменьшению теплоотдачи радиаторов отопления на 20-30%. В этом случае потребуется установка циркуляционного насоса, что приводит к увеличению стоимости всех процессов, а также потребуются дополнительные расходы на электроэнергию, потраченную во время работы такого насоса. Чтобы рассчитать необходимую мощность радиаторов, потребуется большое количество самых разнообразных коэффициентов.

Ошибки, возникающие при монтаже радиаторов

Часто при подключении радиаторов отопления возникают следующие ошибки:

Заключение

Таким образом, монтаж радиаторов отопления в частном доме осуществляется на основе схемы их подключения. Следует быть благодарными специалистам, которые разработали эти способы вплоть до мелочей. При внимательном изучении этой схемы и использовании ее на практике, можно качественно осуществить подключение радиаторов отопления.
