Все, что нужно знать про USB Type-C. USB Type-C: плюсы и минусы в сравнении с обычной зарядкой

Вам приходилось встречать человека, который с восторгом говорил: «В моем смартфоне есть Type-C»?

Дебаты о современности и пользе нового интерфейса ведутся достаточно долго. Одни считают его будущим, другие - утопией. Вся беда в том, что обе стороны имеют весомые доказательства своей правоты. Чтобы разобраться в ситуации, необходимо всесторонне изучить вопрос.

Развитие

Не все помнят первый разъем USB Type-A, который по сей день используется в новейших компьютерах, ноутбуках и планшетах. В далеких 90-х годах он имел такую же физическую форму, но другой стандарт - USB 1.1. Если говорить более подробно, были ограничения по скорости передачи данных.

В 2001 году был разработан стандарт 2.0, который является самым распространенным на сегодняшний день. Он обеспечил скорость передачи данных до 480 Мбит/с. В этот момент началась эпоха создания универсального и скоростного разъема для подключения.

Первым общепринятым разъемом, получившим большую популярность и распространение, стал Type-B Mini. Он успешно применяется в телефонах, фотоаппаратах, видеокамерах и позволяет подключить устройства к компьютеру. Однако не стоит считать это большим прорывом, так изменилась только форма, стандарт остался прежним - USB 2.0. Другими словами, скорость передачи не увеличилась.

Стремление минимизировать габариты гаджетов привело к созданию нового Type-B Micro. Он продолжает оставаться главным героем подавляющего количества современной техники, но не может предложить пользователям больших преимуществ.

Настоящим прорывом стала спецификация USB 3.0, которая кардинально поменяла взгляд на многие вещи. Новый интерфейс позволил увеличить скорость передачи данных до 5 Гбит/с. Изменения коснулись и внутреннего строения. В новом 3.0 представлена 9-контактная группа (в 2.0 было всего 4 контакта).

Последним шагом на пути к появлению Type-C стало принятие стандарта 3.1, который остается самым быстрым и эффективным в наши дни. Пользователи получили возможность передавать данные со скоростью до 10 Гбит/с. Новый стандарт также позволяет передавать заряд мощностью в 100 Вт.

Стандарт состоит из 24 пинов: два ряда по 12 штук. 8 пинов интерфейса USB 3.1 применяются для обмена данными с высокой скоростью. Пины B8 и A8 (SUB1 и 2) используются для передачи аналоговых сигналов в наушники (правый и левый), A5 и B5 (СС1 и 2) необходимы для выбора режима питания. Также есть выводы земли (GND) и питания (V+).

Преимущества Type-C

Он не так уж и необходим, а просто является очередной физической модификацией, получившей поддержку USB 3.1. Но не стоит спешить с выводами, так как есть целый ряд преимуществ, которые предлагает новый разъем:

• Безопасность . Разъем является двусторонним, т.е. можно подключать кабель в любом положении. Это обеспечивает полную безопасность и сохранность гаджета от поломок, которые сопровождаются загнутыми или сломанными контактами.
• Универсальность . Обеспечена полная совместимость со всеми стандартами старого поколения, начиная с USB 1.1.
• Независимость . Type-C, поддерживающий USB 3.1, может обеспечивать подключаемые устройства питанием до 100 Вт. Проще говоря, при подключении идет не просто полноценное энергоснабжение, но и подзарядка аккумуляторов других гаджетов, как от « ».
• Компактность . Разъем имеет очень маленькие габариты, поэтому активно используется в производстве современных и планшетов.

Недостатки

С технической точки зрения USB Type-C практически совершенен. Так почему он до сих пор не стал самым популярным? Почему производители не спешат оснастить им свою технику? Для технического оснащения нет никаких препятствий, однако есть весомые причины, которые тормозят этот процесс.

В первую очередь, он имеет уникальную физическую структуру, поэтому для подключения большинства гаджетов необходимы кабели-переходники, всевозможные разветвители и адаптеры. Если подключаемое устройство не поддерживает USB 3.1, такое подключение просто теряет смысл, так как не будет обеспечена максимальная скорость передачи данных и поддержка питания.

Большинство выпущенной компьютерной, мобильной, аудио- и видеотехники оснащено Type-A, Type-B Mini/Micro, которые не имеют поддержки USB 3.1 или даже 3.0. Массовый переход на USB Type-C снизит спрос на существующие товары, у которых он отсутствует. Независимо от желаний и надежд пользователей, производители осознанно отодвигают эффективную технологию и тормозят ее распространение.

Во-вторых, даже при наличии в двух подключаемых устройствах Type-C получение всех преимуществ может быть недоступно. Это связанно с несовершенной технологией обработки и передачи информации определенных категорий устройств. Например, можно синхронизировать смартфон и персональный компьютер/ноутбук через Type-C. Однако передача данных в обоих направлениях будет ограничена, так как максимальную скорость не сможет обеспечить винчестер.

Да, новая технология доступна, она используется, но до полного перехода пока далеко. Нужно понимать, что в случае полного перехода на USB Type-C придется отправить на утилизацию всю устаревшую технику.

На самом деле новый стандарт USB 3.1 и разъем Type-C должны унять безобразие и навести порядок. На все про все - один-единственный кабель: для передачи данных, аудио-, видеосигнала и подачи питания. Симметричный разъем Type-C - настоящее счастье для запутавшихся в проводах пользователей мобильных устройств. А стандарт USB 3.1 позволяет, например, воспроизводить видео с планшета на телевизоре в то время, пока мобильное устройство заряжается.

Уже только переход на новые спецификации готовит производителям дополнительные трудности, из-за чего продавцы и покупатели тотчас же приходят в уныние. Упрекнуть компании в отсутствии заинтересованности нельзя: после выхода на рынок MacBook Pro (2015) многие производители представили продукты с поддержкой нового стандарта USB 3.1 с разъемом Type-C, среди них такие устройства, как материнские платы, мониторы, внешние накопители и смартфоны. Так, разъемом USB Type-C оборудован LG G6, а еще HTC 10 и Samsung Galaxy S8, который подключается к док-станции через универсальный разъем, превращаясь в полноценный персональный компьютер. Но новая форма не всегда означает новые функции: так, Type-C в версии Huawei не поддерживает USB 3.1, а для быстрой зарядки вообще использует собственную технологию.

Старые устройства - помеха для новых стандартов

Многообразие разъемов
Многие USB-устройства, как и прежде, выпускаются с одним из старых разъемов. Type-C должен заменить их все

Технические прорывы всегда занимают очень много времени, если есть большой фонд старой техники. Клавиатуры, мыши, внешние диски, веб-камеры, цифровые фотоаппараты, USB-флешки – миллионы этих устройств по-прежнему требуют поддержки старых версий USB. Проблему можно было бы временно решить, используя универсальные переходники, но ведь все еще выпускаются совершенно новые устройства со старыми USB-портами.

А поскольку обычному USB-кабелю не так-то просто отличить хост от клиентского устройства, ему по сей день требуется целых два разных типа разъемов. Поэтому внешние жесткие диски часто выпускаются с разъемами Mini-A, а принтеры – c типичными четырехугольными разъемами Type-B. Рано или поздно USB Type-C должен заменить не только эти разъемы - при помощи кабеля можно было бы, например, без проблем подключить периферийные устройства к ПК. Более того, Type-C может отправить в небытие DisplayPort, HDMI и даже гнезда TRS.

Не путать: Type-C - это не USB 3.1

«Говорящие» логотипы
Логотипы должны отражать, какие функции обеспечивает разъем USB. К сожалению, их используют не все производители

Поскольку консорциум USB одновременно с разъемом Type-C утвердил две другие спецификации, часто возникает некоторая путаница в понятиях. Во-первых, мы имеем новый разъем Type-C с зеркальным расположением контактов 2×12, благодаря чему порт нечувствителен к ориентации штекера – а это значит, что о проблеме «как воткнуть штекер USB Type-A с первого раза» можно будет совсем скоро забыть.
Во-вторых, вместе с новым разъемом введен новый стандарт USB 3.1, повышающий потолок скорости передачи данных до 10 Гбит/с (брутто).

Далее, электропитание USB Power Delivery (USB-PD) представлено в новой, второй ревизии: она подразумевает ускорение зарядки подключенных устройств путем увеличения мощности (20 В, 5 А вместо прежних 5 В, 0,9 А). Другими словами, несмотря на то, что USB Type-C, USB 3.1 и USB Power Delivery часто отождествляются, они не являются равнозначными терминами или синонимами. Так, существует, например, интерфейс USB 2.0 в формате Type-C или порт USB 3.1 без поддержки быстрой зарядки Power Delivery.

Но это еще не все. Совсем снимать вину за беспорядок с консорциума нельзя, поскольку от использования обычной номенклатуры он ушел: с появлением USB 3.1 прекратил существование USB 3.0 в том смысле, что эта прежняя версия теперь классифицируется как USB 3.1 Gen 1, а нововведенная технология называется USB 3.1 Gen 2. Но множество кабелей и устройств USB продаются под названием USB 3.1 – без указаний, какое именно поколение имеется в виду.

Консорциум USB, правда, разработал систему логотипов для обозначения разъемов USB Type-C, чтобы можно было отличить, например, штекер Type-C с поддержкой USB 3.1 Gen 1 от штекера с поддержкой USB 3.1 Gen 2 или вообще старого USB 2.0, но для начала логотипы нужно внимательно изучить. Нередко приходится заглядывать в руководство, чтобы понять, какая версия используется – если, конечно, подробная документация доступна. Неудивительно, что многие производители продолжают использовать прежнее название USB 3.0.

Предельные величины USB-версий
С USB 3.1 Gen 2 скорость передачи данных повышается вдвое и увеличивается мощность тока для быстрой зарядки

Ко всему этому многообразию следует добавить интерфейс Thunderbolt 3, разрабатываемый в первую очередь Intel и Apple. Thunderbolt с третьей версии тоже использует разъем Type-C, но не совсем совместим с USB 3.1. С использованием активных кабелей Thunderbolt 3 пропускная способность достигает 40 Гбит/с (брутто) – в четыре раза больше, чем у USB 3.1. Это не только обеспечивает очень высокую скорость передачи данных, но и позволит передавать по DisplayPort несколько видеопотоков с контентом 4K и даже использовать внешние видеокарты. Сложные технологии требуют использования активной электроники в кабелях. USB-устройства можно подключать к порту Thunderbolt 3, но ни в коем случае не наоборот.

Трудный выбор кабелей

Неразбериха не останавливается одними стандартами и версиями. Если раньше можно было ограничить выбор одним USB-кабелем с нужными типами разъемов, с USB 3.1 и Type-C это будет не так-то просто. Здесь, как и в случае со стандартами и версиями, в настоящее время образовался огромный недостаток информации: далеко не все кабели Type-C умеют передавать данные, видео и подавать питание. Во многих случаях для пользователей непонятно, поддерживает ли кабель Type-C быструю зарядку Power Delivery или альтернативный режим для передачи видео, потому что логотипов и маркировки, как правило, попросту нет.

Премиумные материнские платы
В настоящее время USB 3.1 Gen 2 поддерживают только отдельные материнские платы премиум сегмента. Среди них - Asus Rampage V 10, оснащенная двумя портами Type-A и двумя Type-C, стоит она около 38 500 рублей

Зачастую невозможно определить, поддерживает ли кабель USB 3.1 или всего лишь USB 2.0. На сайте Amazon очень часто встречаются отзывы от расстроенных клиентов, которые после покупки обнаружили, что приобретенный кабель не поддерживает технологию быстрой зарядки их смартфонов. Из тяжелого положения совсем не помогает выйти даже обозначение некоторыми производителями, например, Aukey, кабеля USB 3.1 Gen 1 с концами Type-C и Type-A как «кабель с Type-C на USB 3.0» – это в корне неверно.

Если вы решили обзавестись устройством с разъемом Type-C, непременно убедитесь в том, что в комплекте поставки есть кабель – только в таком случае все требования наверняка будут удовлетворены. Поставщик оборудования для компьютерной техники Hama, например, предлагает несколько кабелей Type-C с подробными характеристиками, но цены начинаются от 1000 рублей. Еще дороже обойдется покупка кабеля Thunderbolt 3 – нужно будет выложить около 2000 рублей. Зато тут предусмотрены все функции. Если эта цена слишком высока, то волей-неволей придется порыться в описаниях продуктов и отзывах клиентов о них в поисках нужного кабеля.

USB-C: симметричный штекер

Передача данных, питание и диалог между устройствами - каждый из 24 пинов штекера Type-C выполняет отдельную функцию. Легко заметить, что их расположение симметрично.

Дисплеи, ноутбуки и адаптеры

Для передачи видео в одном из альтернативных режимов (DisplayPort или HDMI), то есть, например, с ноутбука на монитор, тоже следует обратить внимание на технические требования. В настоящее время на рынке есть несколько мониторов с разъемом USB Type-C от LG, Eizo, Acer и HP (например, Envy 27, около 40 000 рублей). Для вывода видео практически повсеместно используется стандарт DisplayPort, который и вправду работает вполне надежно. Но если говорить о быстрой зарядке, которая предъявляет особые требования блоку питания монитора, то тут у покупателей во многих случаях возникают вопросы.

Видео в альтернативном режиме
Передачу видео на монитор разъем USB-C, например, как у LG 27UD88 (около 38 000 рублей), как правило, обеспечивает надежно, но быстрая зарядка Power Delivery ему дается не всегда

Впрочем, подача питания с монитора на ноутбук не всегда обязательна. Портативный 15-дюймовый монитор Asus MB169C+ (около 15 000 рублей) получает питающее напряжение от ноутбука через полноценно используемый разъем Type-C.
Так или иначе, в настоящее время чаще случается так, что ноутбук с разъемом USB Type-C подключается к монитору через порт HDMI или DisplayPort. В таких случаях требуется переходник, преобразующий видеосигнал и передающий его на монитор с использованием нужного стандарта. Такие аксессуары можно купить примерно от 1000 рублей. По сравнению с другими кабелями выбирать переходники довольно просто, потому что их задача заключается только в преобразовании видеосигнала без учета других особенностей USB 3.1.

Для тех, кто интересуется ноутбуком или планшетом с разъемом Type-C, выбор в настоящее время ограничен, но зато замечателен. Кроме MacBook (12 дюймов) есть гибриды Acer Aspire Switch 10 V (около 25 000 рублей) и Asus T100HA (около 18 000 рублей). А юный хромбук Google Pixel оснащен целыми двумя портами Type-C (правда, только стандарта USB 3.1 Gen 1), но в России он пока не поступал в официальную продажу.

Старая документация
Несмотря на то, что Acer Aspire Switch 10 V снабжен только одним портом Type-C, в руководстве указаны старые типы USB-разъемов

Наверное, вряд ли какой-нибудь пользователь осмелится разом перевести все свои периферийные устройства на Type-C, поэтому большинству владельцев ноутбуков для начала потребуется адаптер USB 3.1 для передачи данных и видеосигнала по кабелю USB Type-A, HDMI или DisplayPort. Цены на рекомендуемые гибкие модели начинаются от 2500 рублей, как, например, на Icy Box IB-DK4031. Club 3D SenseVision стоит дороже – около 6500 рублей – зато он включает HDMI, DVI, USB 3.0 Type-A, 4 разъема USB 2.0, быструю зарядку USB, а также гнезда для подключения микрофона и наушников.

Менее богат в настоящий момент выбор для десктопов: традиционно производители материнских плат внедряют новые стандарты в премиум-модели. Единственная материнская плата с четырьмя портами USB 3.1 Gen 2 (по два Type-A и Type-C) – это Asus Rampage V 10, которая стоит около 38 500 рублей. По крайней мере, указание на быструю передачу 10 Гбит/с находится в том числе на панели интерфейсных разъемов. Одним из вариантов USB 3.1 из нижней ценовой категории десктопов является MSI X99A SLI (LGA 2011-3) с одним портом Type-A и одним Type-C примерно за 15 000 рублей.

Универсальный адаптер

Переход на компьютеры с разъемом Type-C потребует для периферии наличия переходника с различными типами портов.

> Club 3D SenseVision (около 6500 рублей)
Адаптер относительно дорогой, но оснащен большим количеством портов, среди которых - HDMI, DVI, гнезда для микрофона и наушников, а также четыре порта USB 2.0 и разъем для быстрой зарядки (USB 3.1 Gen 1)

> Icy Box IB-DK4031 (около 2500 рублей)
Более простой вариант адаптера с разъемом Type-A (USB 3.1 Gen 1), HDMI,
а также разъемом Type-C с Power Delivery для быстрой зарядки внешних устройств.

Преимущества внешней памяти благодаря USB 3.1

Быстрая память
USB 3.1 Gen 2 обеспечивает многим внешним твердотельным накопителям, например, Freecom mSSD MAXX, значительный рывок в скорости

От высоких скоростей передачи данных по USB 3.1 Gen 2 выигрывают, конечно же, сетевые хранилища с конфигурацией RAID и внешние накопители, в первую очередь флеш-память – твердотельные накопители и USB-флешки. Но для последних в настоящее время доступность USB 3.1 Gen 2 сводится к нулю. Предлагаемые флешки SanDisk, Kingston и Corsair, позиционируемые как USB 3.1, передают данные со скоростью не более 5 Гбит/с, то есть относятся к первому поколению. Тем не менее, для большей части флешек сейчас этого должно хватить.

Что же касается внешних твердотельных накопителей, то тут производители Freecom (mSSD MAXX, около 8000 рублей) и Adata (SE730, около 9500 рублей) предлагают диски с USB 3.1 уже второго поколения. Первые практические тестирования показывают, что высокоскоростной интерфейс действительно обеспечивает ощутимо более высокие скорости передачи данных. Terramaster предлагает корпус для сетевого хранилища D2-310 с двумя отсеками (около 10 000 рублей) с поддержкой USB 3.1 Gen 2, на котором высокоскоростные диски SATA в RAID-массиве тоже должны произвести хорошее впечатление.

Музыка по USB-C
Счет гнезду для наушников на смартфоне открыт: в скором времени в стандартной комплектации появится переходник Type-C на TRS

Следует отдельно отметить, что производители памяти лучше всех остальных справляются с задачей указывать версии и стандарты и реже всего бросают своих клиентов на полпути. Остальные же производители должны в срочном порядке дополнить документацию и должным образом реализовывать стандарты.

Переход с одного поколения технологий на другое всегда был длительным и часто запутанным процессом, но со времен VHS и Betamax такой сумятицы, как сейчас, еще не было. Когда-нибудь конфигурация USB 3.1 / Type-C и вправду упростит всем жизнь - особенно пользователям, ну а пока предстоит преодолеть немало трудностей.

ФОТО: CHIP Studios; Freecom; Stouch; Club 3D; Raidsonic; Acer; LG; Asus; Sabrina Raschpichler

Процесс массового внедрения интерфейса USB в ПК и периферийных устройствах начался в конце 90-х годов прошлого века. Прошло всего несколько лет, и USB стал фактическим стандартом для подключения периферийных устройств, практически вытеснив другие решения - такие как последовательный и параллельный порты, PS/2 и пр.

Более того: компьютерами и периферийным оборудованием дело не ограничилось. Удобство, простота подключения и универсальность интерфейса USB способствовали распространению данного решения и в других сферах - в частности, в мобильных устройствах, бытовой аудио- и видеоаппаратуре, автомобильной электронике и т.д.

Поскольку процесс совершенствования ПК, мобильных устройств и прочего оборудования идет постоянно, время от времени возникает необходимость в доработке интерфейса USB с целью улучшения ключевых характеристик (в частности, пропускной способности), расширения функциональных возможностей, внедрения разъемов новых типоразмеров и т.д. Всё это позволяет адаптировать существующее решение к изменяющимся потребностям индустрии.

Из наиболее заметных нововведений последних лет можно вспомнить внедрение режима SuperSpeed, появившегося в спецификации USB версии 3.0. Окончательный текст этого документа был утвержден в конце 2008 года, и в течение пары последующих лет данное решение получило широкое распространение.

Однако с тех пор уже прошло немало времени, и настало время очередных усовершенствований. В наступающем году ИТ-индустрию и нас с вами ожидает ряд без преувеличения революционных новшеств. Именно о них мы и расскажем в этом обзоре.

Режим SuperSpeedPlus

Летом 2013 года была утверждена спецификация USB версии 3.1. Главным новшеством, которое узаконил данный документ, стал режим SuperSpeedPlus, позволяющий увеличить пропускную способность шины передачи данных интерфейса USB вдвое: с прежних 5 до 10 Гбит/с. Для совместимости с более старым оборудованием предусмотрена возможность работы и в режиме SuperSpeed (до 5 Гбит/с). Таким образом, подключение по USB 3.1 позволит (по крайней мере, теоретически) передавать данные на скорости свыше 1 Гбайт/с и практически дотянуться по этому показателю до интерфейса HDMI версии 1.4 (пропускная способность которого составляет 10,2 Гбит/с).

Что же это означает на практике? Полосы в 10 Гбит/с вполне достаточно для трансляции видео высокой четкости (Full HD) с частотой обновления кадров до 60 Гц либо стереоскопических записей в аналогичном разрешении с частотой до 30 Гц. Соответственно, USB 3.1 можно рассматривать как полноценную альтернативу специализированным интерфейсам (таким как DVI и HDMI) для трансляции видеосигнала высокого разрешения с ПК и мобильных устройств на мониторы, проекторы и другие устройства.

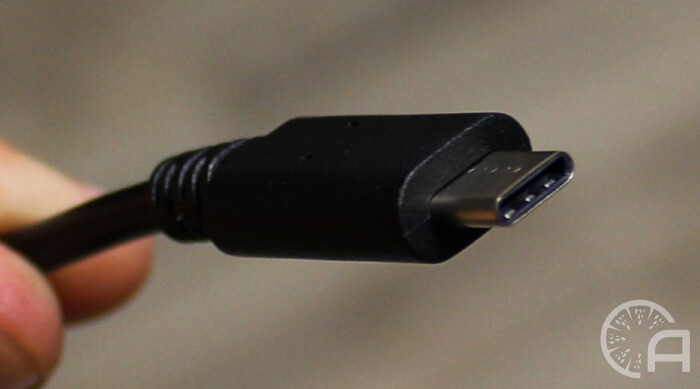

Разъем USB Type C

Одно из революционных нововведений, которое затронет сферу ПК, а также периферийных и мобильных устройств уже в ближайшее время - внедрение интерфейсного разъема USB нового типа. Разработкой спецификации штекеров и розеток USB Type C занималась организация USB 3.0 Promoter Group, а окончательный текст этого документа был утвержден в августе 2014 года. Конструкция разъемов USB Type C имеет ряд важных особенностей, о которых имеет смысл рассказать подробно.

Во-первых, штекеры и розетки USB Type C имеют симметричную форму. В розетке USB Type C пластиковый язычок расположен точно посередине, а контактные площадки на нем размещены с обеих сторон. Благодаря этому штекер в такую розетку можно подключать как в прямом, так в перевернутом на 180° положении. Это значительно упростит жизнь пользователей, которые наконец-то будут избавлены от необходимости определять правильную ориентацию штекера наугад (что особенно актуально при подключении кабелей к системному блоку, установленному под столом).

Во-вторых, спецификация USB Type C предусматривает использование симметричных кабелей, которые с обеих сторон оборудованы одинаковыми штекерами. Соответственно, розетки, устанавливаемые на хост-устройствах и на периферийном оборудовании, будут одинаковыми.

И в-третьих, у разъема USB Type C не будет мини- и микроверсий. Предполагается, что розетки и штекеры USB Type C станут едиными для настольных и портативных ПК, периферийного оборудования, бытовой аппаратуры, мобильных устройств, источников питания и т.д. Соответственно, для соединения устройств любых типов понадобится всего один унифицированный кабель.

Размеры розетки USB Type C составляют примерно 8,4х2,6 мм, что позволяет без проблем разместить ее в корпусе даже малогабаритных устройств. Предусмотрено несколько вариантов конструкции розеток для монтажа как на поверхности печатной платы, так и в специальном вырезе (последний вариант позволяет уменьшить толщину корпуса устройства).

Конструкция штекеров и розеток USB Type C рассчитана на 10 тыс. подключений и отключений - что соответствует показателям надежности разъемов USB ныне используемых типов.

Первая публичная демонстрация разъемов и кабелей USB Type C состоялась в рамках форума осеннего форума IDF 2014, который прошел в начале сентября в Сан-Франциско (США). Одним из первых серийно выпускаемых устройств, оборудованных разъемом USB Type C, стал анонсированный в середине ноября планшет .

Разумеется, физическая несовместимость разъема USB Type C с розетками более старых типов - не самая лучшая новость для конечных пользователей. Тем не менее, разработчики из USB 3.0 Promoter Group решились пойти на столь радикальный шаг ради того, чтобы расширить функциональные возможности интерфейса USB, а также создать задел на будущее. Для подключения новых устройств к оборудованию, оснащенному разъемами более старых типов, будут выпускаться кабели-переходники (USB Type C - USB Type A, USB Type C - USB Type B, USB Type C - microUSB и т.д.).

USB Power Delivery 2.0

Одна из причин нынешней популярности интерфейса USB - возможность передачи не только данных, но и питания по одному кабелю. Это позволяет максимально упростить процедуру подключения и сократить количество используемых проводов. При работе с мобильными устройствами данное свойство интерфейса USB обеспечивает возможность передавать и синхронизировать данные с ПК, а заодно подзаряжать батарею гаджета, подключив всего один кабель. То же самое можно сказать и о маломощной периферии. Благодаря возможности передачи электропитания по интерфейсному кабелю мы давно избавлены от необходимости использовать внешние блоки питания для некоторых периферийных устройств - в частности, планшетных сканеров, маломощных акустических систем и т.п. За счет этого удалось сократить не только количество проводов на рабочем столе, но и занятых розеток под ним.

Впрочем, стремительное развитие мобильных устройств в последние годы привело к существенному изменению требований не только к пропускной способности шины данных, но и к параметрам электропитания, подаваемого по USB-соединению. Для зарядки маломощных устройств (таких как MP3-плееры или беспроводные гарнитуры) вполне достаточно тока в 500 мА (а это, напомним, максимальное значение для стандартных портов USB версий 1.1 и 2.0). Однако для нормальной зарядки современных смартфонов и планшетов требуются источники питания, способные выдавать ток величиной 2 А и более.

Аналогичная ситуация наблюдается и в сегменте периферийных устройств. Передаваемой по USB мощности вполне хватает для обеспечения электропитания 2,5-дюймового внешнего жесткого диска или настольного планшетного сканера с датчиком типа CIS. Однако снабжать электроэнергией небольшой струйный принтер или, например, ЖК-монитор, интерфейс USB даже версии 3.0 (а в ней максимальный ток был увеличен до 900 мА на порт) не позволяет.

С целью расширения возможностей интерфейса USB по обеспечению электропитания внешних устройств была разработана спецификация USB Power Delivery 2.0. Этот документ регламентирует подачу питания на устройства с потребляемой мощностью до 100 Вт, причем в любом направлении - как от хост-устройства к периферийному, так и наоборот. Например, ноутбук сможет получать питание от монитора, к которому он подключен по USB.

Разумеется, возможности подачи питания на внешние устройства ограничены конструктивными особенностями ПК или иного аппарата, выступающего в роли источника питания. Именно поэтому в спецификации USB Power Delivery 2.0 предусмотрены три профиля - для устройств с потребляемой мощностью до 10, 60 и 100 Вт. В первом случае напряжение питания составляет 5 В, а максимальный ток в цепи нагрузки может достигать 2 А. Второй профиль предусматривает использование напряжения питания 12 В, а третий - 20 В. Максимальный ток в цепи нагрузки в обеих случаях ограничен величиной в 5 А.

Необходимо отметить, что для питания мощной нагрузки необходимо, чтобы оба устройства поддерживали соответствующий профиль USB Power Delivery 2.0. Очевидно, что максимальная мощность будет ограничена возможностями аппарата, выступающего в роли источника питания. Есть и другие аспекты, которые необходимо иметь в виду.

В том случае, если ток в цепи питания не превышает 2 А, для соединения устройств можно применять разъемы USB любых ныне существующих типов. Подключение более мощной нагрузки возможно только через разъемы USB Type C (о которых уже было сказано выше) и соответствующие кабели. Также необходимо обратить внимание на то, что в отличие от разъемов USB Type C, конструкция стандартных кабелей рассчитана на максимальный ток в 3 А. Таким образом, для подключения более мощной нагрузки понадобится специальный кабель.

Внедрение спецификации USB Power Delivery 2.0 значительно расширит возможности по передаче питания по шине интерфейса USB. Реализация данного решения в перспективе даст позволит задействовать порты USB настольного компьютера для подзарядки не только смартфонов, планшетов и т.п. гаджетов, но также и мобильных ПК - нетбуков, ноутбуков и т.д. Кроме того, будет значительно расширена номенклатура периферийных устройств, которые могут получать необходимый для работы ток по шине интерфейса USB и, соответственно, обходиться без отдельных блоков питания. Этот список пополнят ЖК-мониторы, активные акустические системы и пр.

Альтернативные режимы

Еще одно важное новшество, которое станет доступным с переходом к использованию разъема USB Type C, - поддержка функциональных расширений (Functional Extensions). Частным случаем функциональных расширений являются так называемые альтернативные режимы (Alternate Modes, AM). С их помощью производители смогут задействовать физическое соединение интерфейса USB для реализации специфических возможностей и функций тех или иных устройств.

Например, альтернативный режим Audio Adapter Accessory Mode позволяет задействовать физическое соединение интерфейса USB для трансляции аналогового звукового сигнала на наушники, внешние акустические системы и прочее оборудование. К устройству, оборудованному разъемом USB Type C и поддерживающему режим Audio Adapter Accessory Mode, можно будет подключить наушники или внешнюю АС через специальный переходник, оборудованный 3,5-мм гнездом mini-jack.

Поддержка альтернативных режимов является одним из свойств USB-устройств нового класса - USB Billboard Device Class. Производителям, которые собираются разрабатывать собственные альтернативные режимы, необходимо получить уникальный идентификатор (SVID) от организации USB-IF.

В 2014 году организация Video Electronics Standards Association (VESA) разработала спецификацию альтернативного режима DisplayPort Alternate Mode. Данное решение позволяет задействовать две пары проводников USB-кабеля (TX+/TX– и RX+/RX–) для трансляции несжатого цифрового AV-потока. При этом сохраняется возможность передачи данных (в режимах Low Speed, Full Speed и Hi-Speed по паре D+/D–), а также питания по тому же интерфейсному кабелю. Таким образом, соединив два устройства, поддерживающие режим DisplayPort Alternate Mode, вы сможете транслировать звуковой и видеосигнал, передавать данные в обе стороны на скорости до 480 Мбит/с, а также подавать электропитание - и всё это по одному кабелю!

Устройства, поддерживающие DisplayPort Alternate Mode, можно будет подключить и к аппаратуре, не оснащенной портами USB Type C (в частности, мониторам, телевизорам и т.д.). Спецификация данного режима предусматривает варианты подсоединения к интерфейсам DisplayPort, HDMI или DVI через специальные переходники.

В ноябре 2014 года консорциум MHL сообщил о разработке альтернативного режима MHL Alternate Mode, который позволит транслировать несжатый звуковой и видеосигнал (в том числе высокой и сверхвысокой четкости) с мобильных устройств, оборудованных разъемом USB Type C, на внешнее оборудование (мониторы, телевизоры, проекторы и пр.) по стандартному USB-кабелю. В разработке спецификации приняли участие специалисты компаний Nokia, Samsung Electronics, Silicon Image, Sony и Toshiba.

Внедрение альтернативных режимов позволит значительно расширить функциональные возможности интерфейса USB и до предела упростить процедуру соединения устройств различных типов.

Заключение

Завершая данный обзор, еще раз перечислим наиболее важные новшества, процесс внедрения которых в серийно выпускаемые устройства, оборудованные интерфейсом USB, начнется уже в ближайшее время.

Описанный в спецификации USB версии 3.1 режим передачи данных SuperSpeedPlus позволит увеличить максимальную пропускную способность этого интерфейса до 10 Гбит/с. Конечно, это меньше, чем у HDMI 2.0 и Thunderbolt 2 (которые, напомним, обеспечивают передачу данных со скоростью до 18 и 20 Гбит/с соответственно). Впрочем, 10 Гбит/с вполне достаточно для передачи несжатого видеосигнала высокой четкости с частотой смены кадров до 60 Гц. Кроме того, представители USB-IF заявили, что в последующих версиях USB вполне возможно увеличение пропускной способности до 20 Гбит/с - благо, в конструкции новых разъемов USB Type C и соответствующих кабелей заложен определенный запас для дальнейшего развития.

Внедрение поддержки спецификации USB Power Delivery 2.0 позволит значительно увеличить максимальную мощность электропитания, передаваемого по USB-соединению. Соответственно, будет расширена номенклатура периферийных и мобильных устройств, которые смогут получать питание по интерфейсному кабелю. Повсеместное внедрение данного решения позволит заметно сократить количество используемых кабелей и внешних блоков питания, уменьшить количество занятых розеток и более эффективно использовать электроэнергию.

Появление устройств класса USB Billboard Device Class с поддержкой альтернативных режимов откроет совершенно новые возможности. При этом каждый производитель сможет создавать собственные режимы для аппаратов тех или иных типов с учетом их специфики.

Безусловно, одним из революционных изменений, которое затронет сферы ПК, периферийных и мобильных устройств, бытовой аппаратуры и пр., станет внедрение разъема USB Type C, который (как предполагается) придет на смену штекерам и розеткам USB ныне используемых типов. С одной стороны, переход к единому разъему для устройств всех типов позволит значительно упростить жизнь пользователей и сократить до минимума количество необходимых кабелей. Но, с другой стороны, индустрии и пользователям предстоит пережить очень непростой и болезненный процесс смены поколений. Прежние решения отличались максимальной совместимостью: конструкция обычных штекеров USB Type A и Type В позволяет без проблем подключать их в соответствующие розетки версии 3.0. Теперь же для соединения устройств разных поколений придется использовать дополнительные приспособления.

В спецификации USB 3.1 предусмотрена обратная совместимость с более ранними версиями интерфейса. Однако с появлением серийных устройств, оборудованных разъемом USB Type C, пользователи неизбежно столкнуться с необходимостью приобретения переходников и адаптеров, обеспечивающих возможность подключения новых аппаратов к более старому оборудованию с розетками USB Type A, Type В и других типов. Учитывая, что в настоящее время ежегодно выпускается порядка 4 млрд устройств, оснащенных интерфейсом USB, данная проблема будет весьма актуальна в течение как минимум пяти-шести ближайших лет.

Также необходимо отметить, что в полной мере реализовать потенциал интерфейса USB версии 3.1 и разъема USB Type C на практике можно будет лишь тогда, когда у пользователей накопится хотя бы минимальное количество оборудования, оснащенного этими новинками. Очевидно, что в случае взаимодействия двух устройств разных поколений функциональные возможности и максимальная пропускная способность интерфейса будут ограничены характеристиками контроллера USB более старого аппарата.

По мнению экспертов известного тайваньского ресурса DigiTimes, серийные модели ПК, а также мобильных и периферийных устройств, оборудованных интерфейсом USB 3.1 и разъемами USB Type C, поступят в продажу уже в первой половине 2015 года. В свою очередь, ведущие разработчики операционных систем и ПО уже заявили о готовности выпустить обновления для реализации поддержки USB 3.1 в своих продуктах.

На протяжении последних лет компания Apple планомерно сокращала число портов в "макбуках". У 13-дюймового MacBook Pro, вышедшего в 2012 году, их было восемь (включая вход для наушников/микрофона и AC для питания), а у тонкого Air образца 2015 года с экраном 11" — уже четыре. , их осталось всего два: 3,5-миллиметровое аудиогнездо и универсальный USB Type-C, служащий одновременно для зарядки, передачи данных и подключения мониторов. Что представляет собой "USB будущего" и для чего он нужен, разбирались Вести.Hi-tech.

Что это?

USB Type-C — это новый супербыстрый коннектор, основанный на спецификациях USB 3.1 и 2.0. Он обладает массой достоинств перед "версиями" USB предыдущих поколений. Во-первых, разъем типа С симметричный, подобно Lightning-штекеру в i-устройствах, а значит, что пользователям больше не придется угадывать, какой стороной вставлять "флэшку" в компьютер — с Type-C это можно делать вообще не глядя. Более того, такой кабель еще и двусторонний: на обеих сторонах используются одинаковые коннекторы, что позволяет подключать его к устройству любым концом.

Во-вторых, габариты USB Type-C очень близки к Lightning в "айфонах" и microUSB (если точнее, USB 2.0 Micro-B) в Android-смарфонах. Компактность (~8,4х2,6 миллиметра) позволяет задействовать разъем в устройствах любого типа: от персональных компьютеров и ультратонких ноутбуков до смартфонов, планшетов и прочей электроники. В-третьих, USB Type-C совместим со стандартом USB 3.1 2-го поколения, а значит, скорость передачи данных по нему может быть очень высокой — до 10 гигабит в секунду (~1,25 гигабайт в секунду).

В-четвертых, USB Type-C — это универсальный коннектор, и это, пожалуй, его самое важное качество. Новый USB-разъем можно использовать для чего угодно: для подключения "флэшек", мониторов, внешних жестких дисков и других периферийных устройств, для зарядки (реализована совместимость со стандартом USB Power Delivery 2.0 с мощностью "подпитки" до 100 ватт), а также для передачи видео и другого мультимедийного контента.

USB Type-C — это то же самое, что USB 3.1?
Нет. Кабели и порты USB Type-C могут использоваться для USB 3.1, однако, в зависимости от хост-контроллера и устройств, могут быть совместимы только с USB 2.0 либо 3.0.

В спецификациях нового "макбука" говорится, что его порт Type-C совместим с USB 3.1 1-го поколения, а значит, максимальная скорость передачи данных по нему ограничена 5 Гбит/с. Пропускная способность стандарта USB 3.1 2-го поколения вдвое выше — 10 Гбит/с.

Что такое USB Power Delivery?
Стандарт USB PD позволяет устройствам отправлять и получать до 100 ватт электроэнергии по одному соединению, параллельно обмениваясь данными. Новейший ноутбук Apple, к примеру, способен выводить 4K-видео на внешний монитор по USB Type-C, одновременно заряжаясь по тому же порту. Что касается мощности, то 100 Вт более чем достаточно для зарядки высокопроизводительных лэптопов. Для сравнения, USB 2.0 (самый распространенный коннектор с смартфонах и планшетах) может передавать до 2,5 ватта, а большинству ноутбуков нужно 20-65 Вт.

Какие устройства поддерживают USB Type-C?
12-дюймовый "макбук" стал первым ноутбуком, но не первым устройством с USB Type-C. Впервые поддержка новейшего коннектора была реализована в . В нем Type-C используется для зарядки и передачи данных. Правда, в основе "нокиевской" имплементации порта лежит устаревший USB 2.0, а не USB 3.1 или USB PD.

Накопитель, облаченный в стильный алюминиевый корпус, выйдет в трех вариантах: с 500 ГБ, 1 ТБ и 2 ТБ памяти

Кабель для подключения винчестера LaCie к компьютеру

Первая материнская плата с Type-C от MSI

Уже скоро настанет черед смартфонов поддерживать USB Type-C. По словам инженера Google Адама Родригеса, его компания "очень привержена" новому разъему, и в "ближайшем будущем" мы увидим его в Android-устройствах и хромбуках.

В чем недостатки USB Type-C?
Главный недостаток нового USB-разъема в том, что он несовместим с нынешними портами в ПК и ноутбуках. Чтобы создать подключение, к примеру, по microUSB, miniUSB или полноразмерному USB, понадобится покупать специальный адаптер или переходник. Ими придется пользоваться в течение "переходного периода" (возможно, год-два), пока новый коннектор не будет распространен повсеместно. Зато в будущем ноутбук, смартфон и планшет (причем производства разных компаний) можно будет заряжать всего одним проводом.

USB-C (Digital AV Multiport Adapter)

А пока, если вы хотите заряжать новейший ноутбук Apple, подключив к нему монитор и накопитель LaCie, вам понадобится потратить почти 80 долларов на реверсивный коннектор USB-C с HDMI-входом, USB 3.0 и портом питания. За такую же сумму в онлайн-магазине Apple можно купить VGA-адаптер USB-C. Переходник, который "превращает" USB Type-C в обычный порт USB 3.0, обойдется в $19.

Google тоже уже начала продавать аксессуары для новых портов. Кабель Type-C на DisplayPort стоит почти 40 долларов, Type-C на Type-A — $13.

Еще один недостаток USB Type-C в том, что он не отсоединяется так же легко, как привычный пользователям ноутбуков Apple магнитный коннектор MagSafe. Поэтому, если кто-то случайно заденет подключенный к новому "макбуку" провод, он потянет компьютер за собой, что чревато падением и повреждениями.

Наконец, USB Type-C не так быстр, как интерфейс Thunderbolt 2, реализованный в моделях MacBook Air и Pro. По "молниеносному" порту данные передаются со скоростью до 20 Гбит/c в обоих направлениях, тогда как по USB 3.1 1-го поколения (именно эта "версия" реализована в новом "макбуке") — до 5 Гбит/c.

В последнее время в продаже появляется все больше телефонов и смартфонов, которые вместо традиционного Micro USB используют новый разъем под названием USB Type-C. Данный тип разъема появился не так давно и пока далеко понимают, что это и как работает.

Если у вас также есть вопросы связанные с USB Type-C, то предлагаем ознакомиться с этой статьей. Здесь вы узнаете, что такое USB Type-C, чем он отличается от Micro USB и что лучше выбрать. Если вас также интерес

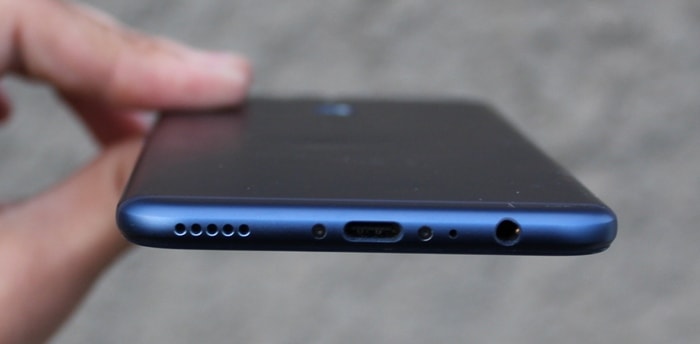

Что такое USB Type-C в телефонах и смартфонах

Логотип интерфейса USB.

Для того чтобы разобраться с тем, что такое USB Type-C нужно сделать небольшой экскурс в историю данного интерфейса. – это компьютерный интерфейс, который появился в середине 1990-х годов и с тех пор активно применяется для подключения периферийных устройств к компьютеру. С появлением смартфонов данный интерфейс начал применяться и в них, немного позже USB начали использовать и в обычных мобильных телефонах с кнопками.

Изначально стандарт USB включал только два типа разъемов: Type-A и Type-B. Разъем Type-A использовался для подключения к устройству, на стороне которого использовался концентратор или контроллер USB интерфейса. Разъем Type-A наоборот, использовался на стороне периферийного устройства. Таким образом, обычный USB кабель включал в себя два разъема Type-A, который подключался к компьютеру или другому управляющему устройству, и Type-B, который подключался к периферийному устройству.

Кроме этого, как Type-A, так и Type-B имеют уменьшенные версии разъёмов, которые обозначаются как Mini и Micro. В результате получается достаточно большой список различных разъемов: обычный USB Type-A, Mini Type-A, Micro Type-A, обычный Type-B, Mini Type-B и Micro USB Type-B, который обычно использовался в телефонах и смартфонах и больше известен под названием Micro USB.

Сравнение разных разъемов.

С выходом третьей версии стандарта USB появилось еще несколько дополнительных разъемов, которые поддерживали USB 3.0, это: USB 3.0 Type-B, USB 3.0 Type-B Mini и USB 3.0 Type-B Micro.

Весь этот зоопарк разъемов уже не отвечал современным реалиям, в которых популярность набирали простые в использованию разъемы, такие как от Apple. Поэтому, вместе со стандартом USB 3.1 был представлен новый тип разъема под названием USB Type-C (USB-C).

Появление USB Type-C решило сразу несколько проблем. Во-первых, USB Type-C был изначально компактным, поэтому нет необходимости в использовании Mini и Micro версий разъема. Во-вторых, USB Type-C можно подключать как к периферийным устройствам, так и к компьютерам. Это позволяет отказаться от схемы, в которой Type-A подключался к компьютеру, а Type-B к периферийному устройству.

Кроме этого, USB Type-C поддерживает массу других нововведений и полезных функций:

• Скорость передачи данных от 5 до 10 Гбит/с, а с внедрением USB 3.2 эта скорость может вырасти до 20 Гбит/с.
• Обратная совместимость с предыдущими стандартами USB. Используя специальный переходник, устройство с USB Type-C разъемом можно подключить к обычному USB предыдущих версий.
• Симметричный дизайн разъема, который позволяет подключать кабель любой стороной (также как в Lightning от Apple).
• Кабель USB Type-C может использоваться для быстрой зарядки мобильных телефонов, смартфонов, а также компактных ноутбуков.
• Поддержка альтернативных режимов работы, в которых кабель USB Type-C может использоваться для передачи информации по другим протоколам (DisplayPort, MHL, Thunderbolt, HDMI, VirtualLink).

Чем отличается USB Type-C от Micro USB

Кабели USB Type-C (сверху) и Micro USB.

Пользователей, которые выбирают мобильный телефон или смартфон, часто интересует, чем отличается USB Type-C от Micro USB. Ниже мы собрали основные отличия и преимущества этих разъемов.

• USB Type-C – это разъем «на будущее». Если вы выбираете флагманский смартфон, которым планируете пользоваться несколько лет, то стоит обратить внимания на модели с USB Type-C. Данный разъем активно набирает популярность и в будущем будет появляться все больше устройств с его поддержкой. Не стоит опасаться проблем с подключением к компьютеру. Если ваш компьютер не оснащен данным разъемом, то вы всегда можете подключить телефон используя переходник.
• USB Type-C – это удобно. Благодаря симметричному дизайну подключать USB Type-C намного проще чем классический Micro USB. Для того чтобы поставить телефон с USB Type-C на зарядку нужно просто воткнуть в него кабель, при этом не нужно смотреть на разъем и выбирать какой стороной его подключать. Кроме этого, благодаря своей симметричности, разъемы USB Type-C более устойчивы и редко повреждаются.
• USB Type-C – это быстро. Как мы уже сказали, USB Type-C поддерживает скорость передачи данных от 5 до 10 Гбит/с. Если телефон поддерживает такую скорость, то вы сможете копировать данные намного быстрее чем при использовании Micro USB, скорость которого ограничена стандартом USB 2.0 (до 480 Мбит/с).
• Micro USB (а точнее Micro USB Type-B) – это проверенный временем разъем, главным преимуществом которого является его распространённость. Зарядку и кабель с таким разъемом можно найти в любом офисе или доме. Поэтому с Micro USB вы всегда найдете, где зарядить свой телефон или смартфон.

Что лучше USB Type-C или Micro USB

Завершим статью ответом на вопрос, что лучше, USB Type-C или Micro USB. Если коротко, то USB Type-C однозначно лучше. Телефон с USB Type-C можно купить только ради симметричного разъема. Большинство пользователей заряжает телефон ежедневно, поэтому такая мелочь как симметричный разъем, который можно подключать любой стороной, значительно упрощает жизнь. С другой стороны, если вы часто заряжаете свой смартфон вне дома, то привычный Micro USB может быть предпочтительней. Так у вас будет меньше проблем с поиском подходящего кабеля или переходника.

Также нужно отметить скорость передачи данных. Если телефон и компьютер поддерживают USB 3.1, то с помощью USB Type-C можно передавать данные со скоростью до 10 Гбит/с, в то время как Micro USB может обеспечить максимум 0.5 Гбит/с.
