Создание громоотвода своими руками в частном доме. Защищаем дом от молнии — делаем громоотвод своими руками Устройство внешней защиты частного дома от молний
Дачный участок должен быть местом отдыха, а настоящий отдых невозможен без ощущения безопасности. Оно должно присутствовать постоянно, даже в непогоду. Одним из приспособлений, которое позволит обезопасить себя и семью от удара молнии, является громоотвод. Соорудить его не составит особого труда, если точно придерживаться всех рекомендаций, которые будут изложены в статье.
Подготовительные расчеты
Стоит понимать, что каждое устройство имеет свои ограничения по способу и зоне действия. Это относится и к громоотводу. Последний способен защитить только определенную территорию, которую важно правильно рассчитать при проектировании. Чаще всего громоотвод представляет собой мачту определенной высоте. Если посмотреть на нее сверху, то верхушка мачты будет центром окружности, которая и является зоной защиты громоотвода. Это зона имеет максимальную площадь только на уровне земли и уменьшается к верхушке мачты, образуя при этом конус. В расчет берется и вторая окружность, которая образуется на уровне кровли и должна покрывать всю верхушку здания. Зная, что собой представляет зона покрытия, можно легко произвести расчеты требуемых параметров громоотвода для конкретных условий.
Принято считать, что громоотвод обеспечивает защиту в двух зонах. Одна считается наиболее надежной, а вторая имеет уровень безопасности в 95%. Для каждой из этих зон есть свои формулы, которые позволяют получить требуемые цифры. Переменными, которые берутся во внимание является высота воображаемого конуса, которая обозначается как hy. Выше было сказано, что необходимо знать зону защиты на уровне кровли, поэтому в формулах фигурирует также высота конструкции, которую можно обозначить как hc. Радиус зоны защиты громоотвода на уровне земли можно обозначить как Rс, а на уровне кровли Rз. Для проведения расчетов не хватает переменной, которая бы указывала на общую высоту мачты громоотвода, она обозначается как hг. Имея все данные, можно вывести высоту воображаемой фигуры:
- hy=0,85×hг.
Зная общую длину мачты, легко определиться с окружностью, которая находится под защитой громоотвода на уровне земли:
- Rс=(1,1-0,002)×hг.
Также есть простая формула для определения безопасной окружности на уровне кровли здания:
- Rз=(1,1-0,002) × (hг-hc÷0,85).
Для второй зоны безопасности с меньшим процентом защиты формулы немного отличаются:
- hy=0,92×hг;
- Rс=1,5×hг;
- Rз=1,5×(hг-hc÷0,92).
Для каждого этапа расчетов необходимо уделить достаточно времени, чтобы конструкция громоотвода выполняла свою роль.
Процесс монтажа
Если постараться просто описать строение громоотвода, то общую схему можно наблюдать на иллюстрации выше. Предусмотрено наличие трех основных составляющих системы громоотвода. Первым из них является молниеприемник. Его задача полностью отражена в названии. Он принимает на себя первый удар. Полученный импульс не может быть накоплен, поэтому его необходимо рассеять и делается это в землю, куда закладывается заземляющий контур. Оба этим модуля соединяются проводником подходящего сечения.
Контур
Первым делом можно смонтировать заземляющий элемент для громоотвода, т. к. для этого не нужно находиться на высоте. Общая схема сборки такого рассеивателя для громоотвода схожа с той, которая используется для обычного заземления в доме на даче. Первым делом выбирается место, где будет расположена конструкция. Этого нельзя делать впритык к зданию, т. к. импульс от громоотвода может оказаться настолько сильным, что уйдет в сеть питания на даче. Если один контур заземления уже есть, то от него также необходимо удалиться хотя бы на четыре метра. При этом стоит следить за тем, чтобы контур заземления находился по кратчайшему пути по отношению к молниеприемнику громоотвода. Чтобы еще больше обезопасить посетителей дачи, лучше выполнить небольшое ограждение или оставить указатель, который будет предупреждать о том, где лучше не ходить во время грозы.

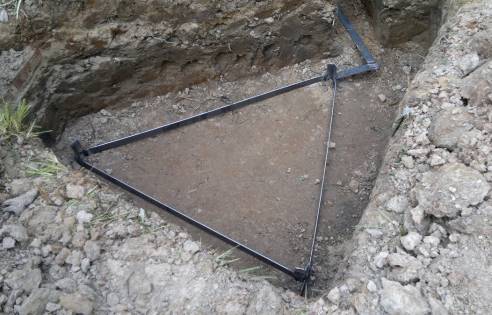

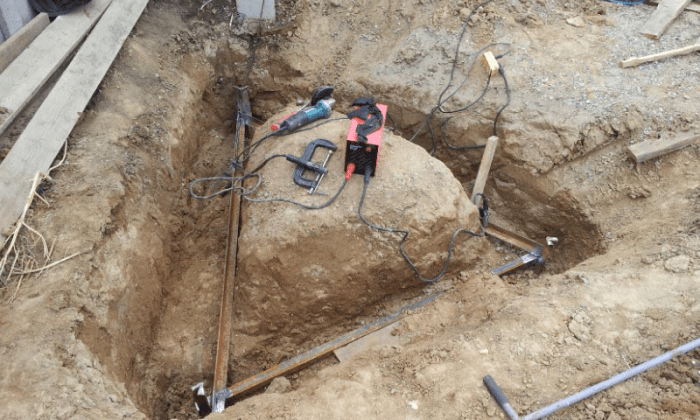

Процесс монтажа конструкции контура заземления простой и понятный. Первым делом необходимо определить примерное расположение грунтовых вод вокруг дачи, где будет установлен громоотвод. Если до них больше трех метров, тогда сооружается стандартная конструкция заземления для громоотвода, которая представляет собой три больших прута с диаметром в 12 мм и длиной в 3 метра. Перед тем как их смонтировать, необходимо сделать небольшой приямок на глубину в 0,8 метра. Только после этого пруты забиваются практически на всю свою длину. Расположить их нужно треугольником. Небольшая часть прута остается на поверхности, чтобы к ней можно было приварить полоску металла.
Если точно известно, что грунтовые воды на даче находятся близко к поверхности, тогда монтаж заземления для громоотвода осуществляется без использования длинных штырей. Из металлической планки изготавливается прямоугольник, который вкапывается в землю на глубину в 0,8 метра. Стоит сказать, что металлическая шинка в этой конструкции должна иметь площадь сечения не меньше 100 мм 2 .
Молниеприемник

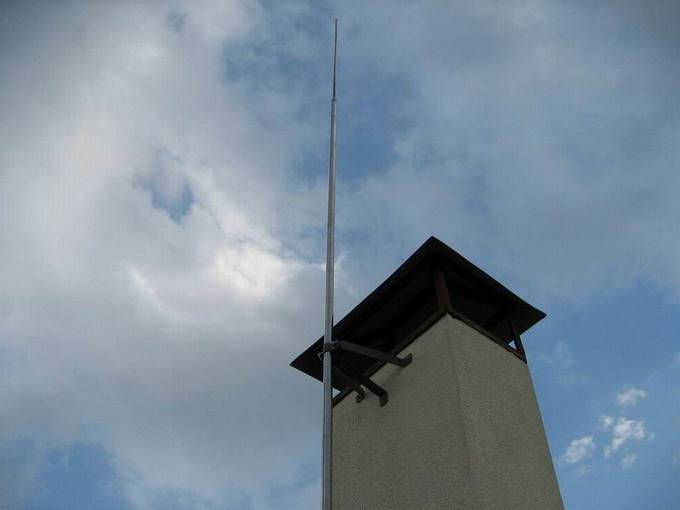

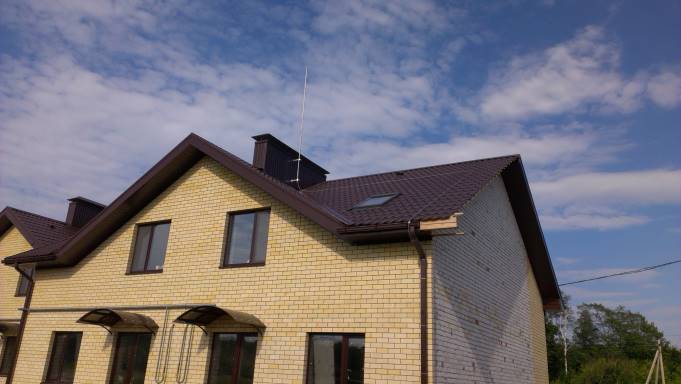

Следующим элементом громоотвода, который можно смонтировать является мачта. Ее высоту можно определить с помощью формул, которые приводились выше. Так как установка мачты осуществляется на крыше, то работать необходимо в сухую погоду без ветра. Для установки молниеприемника необходимо выбрать высшую точку на кровле. В некоторых случаях высота громоотвода получается большой, что требует дополнительного укрепления мачты. Сделать это можно с использованием обычных тросов, которые монтируются в качестве растяжек для громоотвода.
Важным требованием к молниеприемнику громоотвода является его монтаж точно в вертикальной плоскости. Для этого можно использовать один или несколько пузырьковых уровней. Установить громоотвод можно на мачту, но стоит понимать, что металлическая часть мачты должна быть изолирована от кровли, т. к. разряд может уйти не в том направлении, куда это нужно. Для молниеприемника можно использовать круглую или прямоугольную арматуру. Значение имеет только ее сечение, которое не должно быть меньше 60 мм 2 . Если сечение будет занижено, тогда сопротивление проводника возрастет и он может не выполнить своего предназначения.
Токоотвод
Две крайние составляющие громоотвода готовы, теперь их необходимо объединить в общую систему. Для этого потребуется установка токоотвода. Лучшим материалом для токоотвода является медь, но найти изделие требуемого сечения проблематично и довольно дорого, поэтому чаще всего используется стальная проволока, покрытая цинком. Последний защищает ее от быстрой коррозии, причиной которой являются осадки. В этом случае потребуется проволока с диаметром в 6 мм.
Совет! Допускается использование квадратного или прямоугольного проводника, но площадь его сечения должна быть не меньше той, что у стальной проволоки с указанным диаметром.

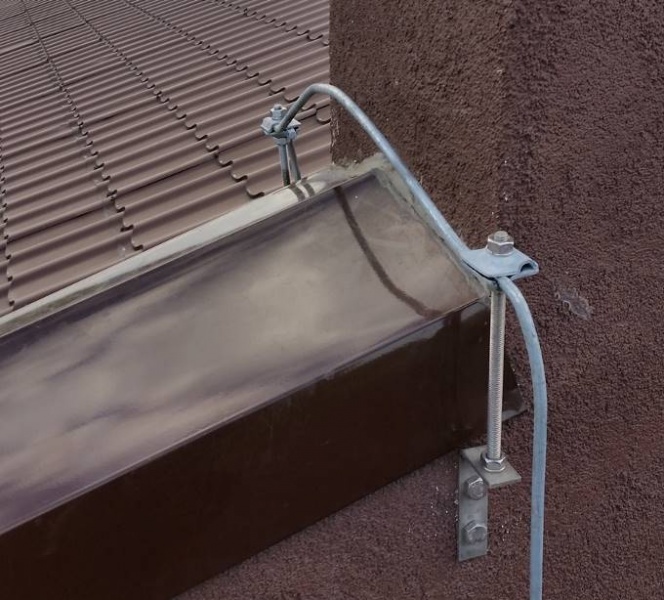

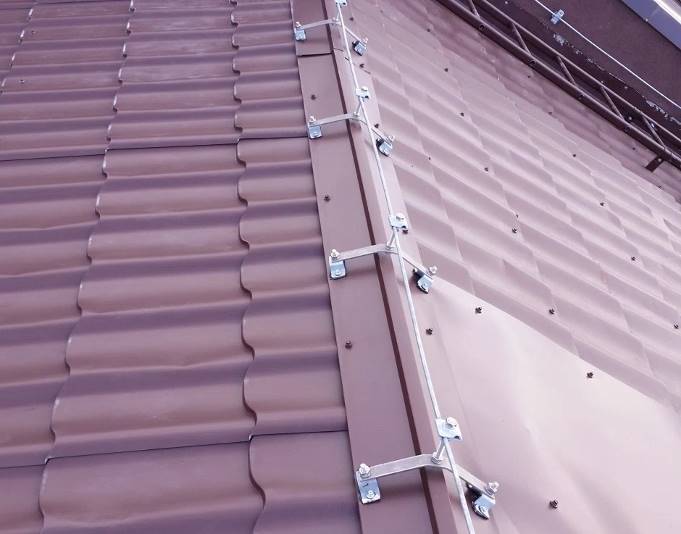

Проще всего и правильнее всего прокидывать токоотвод по выступу кровли, которым является конек. Если молния ударит не в мачту, а в саму кровлю, то с большой вероятностью она попадет именно в токоотвод. На фотографии выше видно, что размещать проводник громоотвода нельзя впритык к настилу кровли. Для него применяются специальные держатели, которые способны приподнять проволоку над кровлей на 20 см. Сами стойки фиксируются к настилу через диэлектрические прокладки, которые исключают уход разряда в кровельный настил или стропильную систему.
Совет! При работе на крыше во время установки элементов громоотвода важно позаботиться о личной безопасности, используя страховочные тросы.
Лучше не выполнять монтаж громоотвода самостоятельно. Помощник может подавать требуемые элементы, а также следить за страховочными тросами. Важно также правильно подобрать обувь, которая не будет скользить по кровельному настилу.

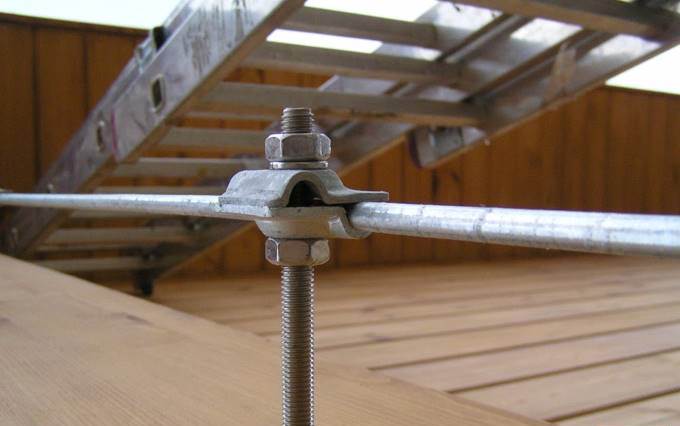

Когда токоотвод будет полностью протянут по кровле, его необходимо соединить с контуром заземления. Опускать токоотвод лучше по стене здания, используя для этого какой-либо изолятор, чтобы закрыть его хотя бы на рост человека. После соединения всех элементов систему можно считать рабочей. Наглядно процесс монтажа показан в видео ниже.
Исключением для монтажа громоотвода может стать случай, когда дом на даче находится вблизи какой-либо вышки или другого высокого здания. Если рядом с дачей проходят линии электропередач, то они также могут стать естественной защитой от попадания молнии. Но в этом случае важно позаботиться о хорошем заземлении вместо громоотвода. Последнее должно быть спроектировано так, чтобы разряд, который может пойти по линии питания ушел в землю. Кроме того, потребуется установка специальных блоков молниезащиты. Они представляют собой плавкие предохранители, которые перегорают при прохождении большого электрического разряда.
Резюме
Громоотвод является важной мерой предосторожности, которую стоит предусмотреть даже в тогда, когда неизвестны конкретные случаи попадания молнии в жилые дома в конкретной местности. За металлической конструкцией требуется периодический уход. Если основным материалом для сооружения служила сталь, тогда ее можно окрасить «Гальванолом». Каждый сезон необходимо проверять места соединения каждого из модулей, чтобы быть уверенным, что разряд уйдет в требуемом направлении. Если нет желания возиться с размещением громоотвода на крыше, то его можно соорудить на дереве, если оно расположено на подходящем расстоянии от дома. В этом случае прокладка всех коммуникаций осуществляется по стволу.
Из школьного курса физики известно, что молния – это огромной величины электрический разряд, который в себе несет большую тепловую энергию. Последствия от удара молнии могут быть катастрофическими, поэтому во все времена человечество старалось создать устройства и приборы, которые бы защищали их от этой природной напасти. В современном мире молниезащита частного дома – это совокупность конструктивных особенностей здания и специальных устройств, предназначенных для отвода электричества в землю. Последний носит название молниеотвод, как работает он, какие к нему предъявляются требования?
Виды молниезащиты
Молниезащита дома делится на две категории: внутренняя и внешняя. Цель первой – это защитить от молнии, грозовой разряд которой попал не в сам дом. К примеру, он может попасть в линию электропередач, которая соединяется с внутренней электрической разводкой дома. В этом случае во внутренней электропроводке возникают высокие перенапряжения. Следствие – выход из строя большей части бытовой техники. Во всяком случае, той, которая в это время была включена в розетки. Могут прогореть провода, произойдет замыкание, наихудший вариант – пожар, если проводка была проведена по деревянным перекрытиям или дом был деревянным.
Решить данную проблему можно, установив в электрическую сеть специальные приборы, которые защитят ее от импульсных перенапряжений. К примеру, ограничители перенапряжения, всякого рода разрядники, УЗИП (устройство защиты от импульсного перенапряжения). Все приборы устанавливаются в распределительный щит дома.
Внешняя защита
Внешняя молниезащита – это молниеотвод, который состоит из трех основных элементов:
- молниеприемник;
- токоотвод;
- контур заземления.
Основное требование ко всем трем элементам – надежное соединение их между собой. В зависимости от кровельного материала необходимо использовать и разные типы защиты от молний. Их три: штыревая, тросовая и сетчатая.
Штыревая
Ее обычно использует, если крыша дома покрыта металлическим кровельным материалом. К примеру, металлочерепицей, профнастилом или жестью. Для этого нужно установить на крыше металлический штырь, который будет возвышаться над коньком кровли дома, приблизительно на 1-2 м выше. Это и будет молниеприемник. Сделать его можно из металлического прутка диаметром 8-12 мм, можно использовать для этого и стальную полосу толщиною 4-5 мм и шириною 25-35 мм.
Такой молниеотвод может отводить электрические удары стихии вокруг дома с площадью, равной площади, где радиусом выступает высота молниеотвода. И чем выше устанавливается штырь, тем больше площадь, которую он защищает от ударов молний.
Отводящая способность молниеприемника основана не величине площади, которую он закрывает. Если учитывать, что вертикальная линия установки штыря – это высота равнобедренного треугольника, то основание этой фигуры будет два размера высоты. Получится, что на поверхности грунта может образоваться круг с радиусом, равным высоте установки штыря.
Тросовая
Для этого молниеотвода необходим трос, который натягивается по коньку кровли, и подвешивается он на высоте полметра над уровнем установки конька. Для этого лучше всего использовать трос из оцинкованных проволочек с общим минимальным сечением 5-7 мм. Данная защита от молний применяется, если крыша дома покрыта шифером.
Трос натягивают вдоль конька и крепят к деревянным стойкам, установленным по краям конькового бруса. Если крыша длинная, то стоек может быть больше, главное соблюсти небольшой провис троса. Сильный провис недопустим, потому что таким образом уменьшается расстояние от конька кровли до молниеприемника. А оно не должно быть меньше 1 м. Способ крепления разнообразный, здесь важна прочность установки. Можно крепление провести хомутами (металлическими или пластиковыми), если трос тонкий 5-8 мм, то можно его просто завязать и дополнительно обвязать проволокой.
Сетчатая
Это более сложная конструкция, которая устанавливается на кровли, покрытых черепицей. Сделать такой громоотвод своими руками непросто. Для этого используется стальная катанка сечением 6-8 мм, которая укладывается по всей поверхности скатов крыши в виде сетки с размерами ячеек 6х6 м и больше, все зависит от площади крыши. Все соединения – сварочные, крепление к крыше с помощью скоб.
Что касается токоотвода, то это линия, соединяющая молниеприемник с заземляющим контуром. Обычно для этого используют стальную катанку диаметром 6-8 мм. Здесь важно, чтобы токоотводящий элемент смог выдержать большую силу тока, которая нередко доходит до 200000 ампер. Если выбирается готовая защита, то ее токоотвод – это медная или алюминиевая проволока диаметром 6 мм.
Требования, предъявляемые к токоотводу.
- Это должен быть самый короткий путь от молниеприемника до заземляющего контура.
- Нельзя использовать при прокладке изгибы и заломы, которые станут в процессе отвода электричества местом появления искрового заряда, приводящему, как показывает практика, к воспламенениям.
- Маршрут прокладки выбирается так, чтобы проволока не проходила вблизи окон и дверей.
- Если производится устройство молниезащиты деревянного дома, то монтаж токоотвода производится на расстоянии 15-20 см от поверхностей деревянной конструкции. Для этого используются специальные скобы. Представляют они собой металлический зажим, основание которого сделано из жесткого и прочного пластика. Именно пластик ограждает токопроводящий элемент от соприкосновения с деревянными конструкциями дома. Крепится скоба на саморезы. Кстати, эти скобы используются и при сооружении сетчатого молниеприемника, где расстояние между ними 1,5-2,0 м.
- Если защита зданий и сооружений от молний – это большая сетчатая конструкция, или длинный уложенный трос, или используются на крыше несколько штырей, то токоотводов должно быть тоже несколько, расстояние между которыми составляет 25 м (согласно СО 153-34.21.122-2003).
- Катанка проводится по стенам строения, по фронтонам и острым выступам кровли. То есть, по тем участкам, в которые может ударить молния.
Контур заземления
Контур защиты от молний в частном доме проводится по той же схеме и конструкции, как и заземление электрических сетей.
- В одном метре от фундамента дома и в не менее пяти метрах от входной двери, дорожек, площадок выкапываются траншеи по форме равностороннего треугольника. Глубина траншей – 80 см, ширина – 60 см, длина 1,5-2 м.
- В углах треугольника вбиваются штыри из стального уголка размерами 50х50х5 мм. Глубина заглубления – 2-3 м. Уголки не должны забиваться в грунт полностью, высота свободного торчащего отрезка 20-30 см.
- Между собой штыри соединяются стальной полосой толщиною 4 мм, шириною 40 мм. Можно использовать для этих элементов те же уголки, что и для штырей.
- Этот заземляющий контур грозозащиты соединяется с токоотводом.
Внимание! Все соединительные стыки необходимо крепить электрической сваркой. Болтовые соединения не приветствуются, потому что в процессе эксплуатации молниеотвода дачного дома они могут ослабиться, проржаветь и ослабить проводящие способности всей конструкции.
Сборка своими руками
Перед тем как сделать громоотвод в частном доме, необходимо определиться, какой тип молниеотвода выбрать. Если это штыревой вариант, то сам штырь необходимо установить не на кровельный материал, а на обрешетку.
После чего своими руками прокладывается токоотводящий провод. Если длины купленного куска проволоки или катанки не хватило, то можно провести соединение двух отрезков при помощи алюминиевого или медного контакта, который используется в воздушных линиях электропередачи. Расстояние между скобами – 1,5-2,0 м.
Сооружается заземляющий контур, к которому крепится токоотвод. Перед сваркой все стыки элементов нужно зачистить до металлического блеска. Если используется готовая молниезащита частного строения, то применяются в качестве соединения специальные приспособления на болтовых соединениях из цветного металла.
Внимание! Оптимальный вариант, если контур заземления и молниезащиты расположить недалеко друг от друга и соединить их между собой катанкой или полосой. Этим нормы устройства молниезащиты не нарушаются, к тому же контур становится в два раза больше.
Устанавливая молниезащиту в собственном частном доме своими руками, необходимо понимать, что это элемент безопасности не только строения, но и людей, проживающих в нем. Поэтому не стоит проведение его монтажа откладывать в долгий ящик. Идеальное время для установки –возведение частного дома своими руками.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .
Люди, проживающие в частных домах, опасаются попадания в свое жилище молнии. Некоторые из них в целях обезопасить себя от этого задумываются о защите строения. Их озабоченность вполне понятна, поскольку есть регионы, где в году интенсивность молний может доходить до 80 часов. В такой местности необходимо устанавливать громоотводы. Устройство такого сооружения, естественно, требует определенных затрат. Однако в некоторых случаях их можно свести к минимуму, если все работы по созданию громоотвода выполнять своими руками.
Зона защиты
В настоящий момент по степени надежности различают сооружения, защищающие от молний. Выделяют два их типа:
- тип А;
- тип В.
Громоотводы первого типа обеспечивают защиту на 99%, что позволяет называть их самыми надежными конструкциями против молний. Сооружения второго типа обеспечивает защиту на 95%.
Устройство
Если вы серьезно опасаетесь попадания молнии в свой дом и, дабы обезопасить себя от этого, решили устроить молниеотвод, то в этом случае во время работ вам потребуется создать следующие элементы
этого сооружения:
- молниеприемник;
- токоотвод;
- заземлитель.
Молниеприемник
Это приспособление, которое своим видом напоминает металлический стержень. После установки оно будет возвышаться над кровлей строения. Именно на него будут приходиться удары молний. Таким образом, обеспечивается надежная защита строения. Кроме этого, такое приспособление в состоянии выдержать серьезные нагрузки напряжения, возникающие при попадании молнии. При создании этого элемента можно использовать различные материалы.
Лучший выбор - полосовая или круглая сталь , у которой площадь сечения составляет не менее 60 кв. м. К этому элементу предъявляются определенные требования в плане длины. Этот параметр у него должен составлять не менее 20 см. Размещаться приспособление должно строго в вертикальном положении. Самое высокое здание на участке - идеальное место для его закрепления.
Токоотвод
Токоотвод имеет вид толстой проволоки, у которой диаметр равен 6 миллиметров. Для его создания лучший выбор - оцинкованная сталь. Касаемо места его расположения, лучше выбирать участки, в которые попадание молнии наиболее вероятно. Например, хорошим местом для его размещения может стать край фронтона. Также его можно расположить на коньке. Закрепление этого элемента громоотвода производится вплотную к частному дому, но с небольшим отступом 20 см.
Если на доме устроена кровля из материалов, которые легко воспламеняются, то в этом случае тем более необходим зазор. Для закрепления токоотвода необходимо использовать специальный крепеж : гвозди и скобы. Для большей надежности крепления этого элемента можно использовать хомуты.
Заземлитель
Он необходим, чтобы отвести удар тока от молнии в землю. Выбирая материал для создания этого элемента громоотвода, необходимо использовать такой, который хорошо проводит электрический заряд. Также необходимо, чтобы материал обладал минимальным сопротивлением. Если говорить о его расположении, то размещают этот элемент громоотвода недалеко от крыльца частного дома, не менее 5 м. Не рекомендуется устанавливать заземлитель в непосредственной близости от дорожек, а также в местах, где могут находиться люди. После его размещения, дабы убедиться, что он не нанесет вреда, можно создать вокруг него ограждение.
При устройстве забора от заземлителя необходимо сделать отступ 4 метра, а сам забор устраивать по радиусу. Если на улице стоит хорошая погода, то он не принесет никакого вреда. Но если пасмурно, а тем более началась гроза, то стоять в непосредственной близости от него может быть опасно для здоровья. Установка заземлителя производится в грунт. Решение относительно величины заглубления этого элемента принимает сам владелец дома. При этом во внимание должны приниматься следующие моменты:
- тип почвы;
- наличие грунтовых вод.
Например, если на участке преобладает сухая почва, а уровень грунтовых вод низкий, устраивают заземлитель, состоящий из двух стержней. Длина каждого из них не должна превышать 3 метров. Составляющие этого элемента необходимо закрепить на перемычке , у которой площадь сечения должна быть 100 кв. м.
Когда это сделано, выполняется закрепление заземлителя на токоотводе при помощи сварки. После этого он погружается в грунт на глубину 0,5 метра. В том случае, если на участке грунт торфяной и обладает высокой влажностью, а близко к поверхности расположены грунтовые воды, то возможность заземления на полметра отсутствует. Поэтому в таком случае необходимо использовать металлические уголки , которые будут выступать в качестве заземлителя. Их погружают на глубину 80 см.
Если строится многоэтажный дом, то в этом случае работы по устройству громоотвода проводят специалисты. Эти конструкции имеют свой радиус зоны защиты
, что дает возможность для их размещения на каждом здании. Перед тем как устанавливать эту конструкцию, выполняют проверку, способны ли уже установленные громоотводы обеспечить защиту от молний возведенного здания или же необходимо возведение нового.
В случае с индивидуальными домами вопрос с молниеотводом решает сам владелец. Есть целый ряд факторов размещения строений, которые позволяют свести к минимуму риск попадания молнии в дом:
- если в самом низком месте на участке располагается дом, вероятность попадания в него молнии во время грозы небольшая;
- если рядом с жилищем расположено здание большой высоты, то при ударе молнии более вероятно попадание молнии по нему. Таким образом, ваш дом будет в безопасности;
- если на соседнем доме установлен громоотвод, то его защитная зона действия может распространяться и на ваш дом. А в этом случае нет большой необходимости в устройстве молниеотвода.
Таким образом, нельзя говорить о том, что дом, на котором нет громоотвода, подвержен высокому риску попадания молнии.
Варианты создания громоотвода
Если вы провели осмотр своих и соседних домов и в результате обнаружили, что на близлежащих строениях такой защиты, как молниеотвод нет, то в этом случае самое разумное - выполнить работы по его созданию своими руками. Особую опасность представляют строения, крыши которых покрыты металлочерепицей или листами из стали. Хотя такая кровля и выглядит привлекательной, но отсутствие заземления повышает риск попадания молнии в такой дом.
В большинстве случаев монтаж этого кровельного покрытия производится на обрешетку, которая выполнена из дерева. Это обеспечивает накопление заряда. Разрядка такого устройства может произойти только после грозы. Человек, прикоснувшись к нему, может получить разряд тока в несколько тысяч вольт. Кроме этого, не стоит забывать, что после удара молнии может возникнуть искра , от которой деревянный дом может легко воспламениться.
Если вы хотите избежать таких неприятных ситуаций, то необходимо подумать о заземлении , которое должно располагаться через каждые 20 см. Если на вашем жилище кровля металлическая, то в этом случае можно отказаться от создания громоотвода. Отличным молниеприемником станет сам материал кровли.
Чтобы спасти от разрядов молний свое жилище, можно установить молниеотвод на его крыше. Однако возможны и другие варианты. Если рядом с вашим жилищем располагается высокое дерево, то громоотвод своими руками вы можете установить на нём, но при условии, что от строения оно располагается на удалении трех метров, а его высота в 2,5 раза больше, чем у вашего дома.
Если такой вариант громоотвода вам показался привлекательным и вы решили устроить его, то вам потребуется проволока 5 мм. Вначале следует подготовить ее, затем один конец нужно закопать в грунт , предварительно приварив его к заземлителю. Другой конец будет выступать в качестве молниеприемника. Его необходимо разместить на самой верхушке дерева.
В том случае если высокое дерево на вашем участке отсутствует, можно вместо него использовать мачту молниеприемника с двумя металлическими стержнями. Их установка выполняется на противоположных концах крыши. Водосток в этом случае будет выступать в качестве токоотвода. Большое значение имеет материал его изготовления. Он обязательно должен быть металлическим. Про устройство заземлителя в этом случае также не стоит забывать.
Заключение
Вне зависимости от того, какой способ вы выбрали для установки громоотвода, необходимо помнить что, качественно выполнив монтаж этой конструкции, вы обеспечите себе комфортное проживание в своем деревянном доме. Но необходимо периодически проверять состояние громоотвода , созданного своими руками. Особое внимание необходимо обращать на его соединения. Нарушения в них должны отсутствовать. Только в этом случае вы можете не бояться попадания молнии в дом.
Для предотвращения таких последствий в ходе строительных работ выполняется молниезащитный контур . Частные дома классифицируются СНиПом как здания третьего класса пожарной безопасности и подлежат молниезащите в обязательном порядке. Молниеотвод планируется не тогда, когда дом сияет новенькой черепицей, а еще на стадии разработки проекта. Тогда он составляет с ним единое архитектурное решение.
Выбор типа
Тип планируемой молниезащиты зависит от исходного состояния дома и условий, в которых он находится. Молния, как правило, бьет в самую высокую точку дома или соседнее дерево. Деревья, антенны, столбы при ударе молнии создают эффект экрана и соседние здания, автомобили могут попасть в зону поражения.
Вторым условием при устройстве защиты является тип грунта , разные виды которого имеют неодинаковою токопроводимость и сопротивление, которое учитывается при выборе сечения металлической полосы и величины заглубления контура.
Если ваш дом рядом с водоемом или ключами, то риск поражения разрядом максимален, особенно если по климатическим условиям число грозовых периодов превышает 40 часов в год.
Устройство молниезащиты частного (загородного) дома
Принцип громоотвода простой — защита дома от разрушений путем отведения электрического разряда в землю. Эффективна молниезащита только в случае комплексного решения. Полноценная система включает в себя внутреннюю защиту и внешнюю.
Первая защищает оборудование от скачков напряжения при грозе. Даже если разряд молнии ударил в нескольких километрах, требуется ограничитель перенапряжения.
Установить готовый разрядник не сложно, но если у вас нет такой защиты, воспользуйтесь самым надежным способом — отключите электроприборы, если грозовой фронт в пределах 3 км . Разница во времени между громом и молнией должна составлять меньше 10 секунд.
Наружная защита от молнии обеспечивает безопасность дома и находящихся в нем людей во время грозы. Устройство простейшего молниеотвода: опора, молниеприемник, токоотвод и контур заземления.
Молниеприемник — металлический проводник длиной до 1,5 м, принимающий разряд молнии. Устанавливается на крыше, дымовой трубе, телевизионной антенне — любом самом высоком месте дома. Такой способ подходит для металлической кровли.
Если крыша из шифера, натягивают металлический трос на деревянных опорах длиной 1-2 м и защищают его изоляторами.
Для черепичных крыш по коньку натягивают молниезащитную сетку с отходящими от нее токоотводами. Токоотвод соединяет молниеприемник с заземлительным контуром. Эта стальная проволока прокладывается по стене дома и приваривается к молниеприемнику и контуру заземления.
Заземление молниезащиты — 2 связанных и забитых в землю электрода. Если контур есть, уже хорошо, но по правилам заземление бытовых приборов и молниезащиты дома должны быть общими. Радиус защитного действия молниеотвода определяется формулой R=1, 732 h, где h — высота молниеотвода.
Как это устройство работает? Электрический ток всегда уходит по цепи наименьшего сопротивления, а грозовая молния — колоссальный разряд электроэнергии с силой тока 100 000 А.
И правильно сделанный молниепровод будет представлять собой это наименьшее сопротивление, по которому разряд молнии уйдёт в землю, защитив ваше жилище.
На этом рисунке один из вариантов устройства молниезащиты вашего дома.
А в этом видеоролике рассказано про природу молний и о защите от них.
Молниезащита деревянного дома своими руками
Разобравшись с устройством молниеотвода, не так сложно самому защитить свой дом или дачу. С типом крыши определились, поговорим о каждом способе защиты детально.
Молниезащитная сетка — сетка из металлической проволоки диаметром 6 мм, изготовленная путем сварки в местах пересечения. Укладывается на крышу и соединяется несколькими тоководами с контуром заземления.
Подходит для неметаллических крыш, когда нужно защитить одно здание, потому что соседние постройки по уровню ниже. Иногда эту сетку укладывают на кровлю еще при строительстве дома.
Молниезащитная проволока — трос натягивается на изоляторах между двумя металлическими или деревянными опорами. Устанавливают их на коньке, на высоте 0,25 м. Диаметр проволоки не менее 6 мм.
Вокруг трубы из этой проволоки делается петля и присоединяется к молниеприемнику. Соединение лучше делать при помощи сварки или пайки. Из этой же проволоки и токоотвод изготавливается. Получается защитная зона в виде шалаша и подходит для всех неметаллических крыш.
Штыревой молниеприемник представляет собой металлический штырь круглой, квадратной или прямоугольной формы сечения и длиной не менее 0,25 м и площадью сечения 100 кв. мм. Он принимает на себя основной удар и должен выдерживать разные тепловые и динамические нагрузки.
Изготавливается из материала, не поддающегося окислению (медь, оцинкованная сталь), так как красить его нельзя. Минимальный диаметр сечения прута или газовой трубы — 12 мм. Если труба полая, конец нужно заварить. Устанавливается на конек крыши на мачте нужной длины.
Токоотвод служит для направления принятого разряда в землю. Присоединяем его сваркой, пайкой или крепим болтами. Площадь контакта в этом случае должна быть не меньше двукратной площади сечения соединяемых деталей.
Такой вид защиты подойдет для металлических крыш, причем саму крышу тоже нужно заземлить. Он создает своеобразный защитный зонт. Прикрепить его можно гвоздями, скобами, хомутами.
И, наконец, защитное заземление . Заземлитель отводит ток молнии в землю и имеет малую долю электрического сопротивления. Укладывается в отдаленности от крыльца и дорожек на 5 м. Если грунт влажный и глубина залегания грунтовых вод меньше 1,5 м, используются горизонтальные заземлители. Его можно сделать так :
- Выкопать вдоль дома канаву на ширину лопаты длиной 6 м и глубиной до 1 м.
- Забить три оцинкованные водопроводные трубы диаметром 20 мм и длиной 2 м на дно канавы через каждые три метра. На поверхности оставляем 5 см.
- Проволоку диаметром не менее 8 мм проложить и приварить к трубам. К средней трубе нужно еще приварить токоотвод. Можно приварить к трубам болты и соединить трубы медным кабелем.
- Смазать болты солидолом и закопать трубы.
Если грунт сухой и подземные воды находятся глубоко, можно соорудить вертикальный заземлитель из двух стержней длиной 2-3 м, которые вбиваются в землю на глубину 0,5м и расстоянием друг от друга 3 м. соединяются перемычкой с сечением 100 кв. м
Это заземление можно использовать и для защиты электроприборов, электрощитов в доме. Во время грозы опасно находиться рядом с заземлением в радиусе 4 м (можно попасть под шаговое напряжение). Молниезащиту можно устроить и на деревьях. Это возможно, если дерево выше дома вместе с антенной в 2-2,5 раза и удалено от дома на 3-10 м. Изготавливается она из куска проволоки, диаметром 5-8 мм, имеет односторонний спуск и одно заземление в виде петли.
Молниеотводы, применяемые для защиты от линейной молнии, неэффективны при шаровой. Для предотвращения попадания в дом такой молнии при грозе нужно плотно закрывать окна, двери, дымоходы, а вентиляционные блоки должны иметь сетку из медной или стальной проволоки с ячейками 3-4 см и надежным заземлением.
И, наконец, несколько советов . Для заземления металлической крыши в качестве токоотводов можно использовать ливнестоки. Для удобства забивания трубы вначале можно соорудить подмостки. Если размеры неизвестны, то защитную зону можно определить с помощью обычного прямоугольного равнобедренного треугольника. Прицельтесь по длинной стороне (гипотенузе) в молниеприемник. Короткая сторона (катет) при этом параллельна земле.
Если точка прицела ниже верхушки молниеприемника, значит вы в зоне защиты. Не располагайте рядом с дверями спуски токоотводов. Все металлические конструкции на крыше тоже заземляются. Состояние молниезащиты требует ухода и систематической проверки соединений. Лучше всего, если они будут сварочными.
Можно соорудить два токоотвода для надежности. Нельзя допускать коррозию, регулярно очищайте его от окалины. Каждые пять лет вскрывайте заземляющие электроды, проверяйте и при необходимости меняйте. И ваш молниеотвод на долгие годы обеспечит вам безопасное проживание.
в этом видеоролике вы можете посмотреть на примерный монтаж молниезащиты.
