Строительство мансардной крыши своими руками. Мансардная крыша своими руками – чертежи Каркас крыши дома чертеж

Сегодня мы расскажем о популярных решениях устройства мансардных крыш, их возможностях. Ознакомившись с иллюстрациями, схемами стропильной системы, Вы получите чёткое представление об их устройстве. А изучив основы расчета сможете оптимизировать расходы на пиломатериал. Получите информацию о важных моментах планировки пространства. Узнаете в какой последовательности монтируется стропильная система мансардной крыши.

Мансардная крыша это сложная конструкция, и требует тщательных расчетов

Чертежи стропильной системы

Любое упоминание о мансарде ассоциируется с объёмной «пятиугольной» крышей, в которой можно жить, но существуют и другие варианты.

Односкатная

Предельно простая, надёжная односкатная мансардная крыша. Благодаря прямолинейным формам выглядит скромно, но элегантно. Особой респектабельности добавляют большие панорамные окна «в пол», ведь такая конструкция не просто позволяет, а провоцирует их установку.

Дом с односкатной крышей, с окнами почти на всю стену

Стропильная система очень проста: прямые стропила единственного ската опираются на мауэрлат противоположных стен разной высоты, а если необходимо на промежуточные опоры. Пропорции стен подбираются под уклон в 35-45 градусов, что гарантирует устойчивость ветровым нагрузкам и нормальный сход снега.

Объём задействуется эффективно – при желании, это дополнительный полноценный этаж, так как полезная площадь равна площади предыдущего этажа.

Двускатная

Относительно несложная широко распространённая крыша. Выглядит незатейливо, но внушает доверие, так как поддерживает традиции характерные русскому стилю. Как следствие, специально под мансарду проектируется редко, чаще адаптируется в готовом виде.

Двускатная крыша – традиционная, и чаще всего выбор падает на нее

Конструктивно проста – технические характеристики и стропильная система как у обычной двускатной крыши. Прямые стропила опираются на мауэрлат, под углом сведены в конёк. Фронтоны треугольной формы, прямые, отвесные, практически всегда остеклённые, часто с выходом на балкон.

Чаще всего применяют подобную схему для обустройства мансарды в небольшом доме с двускатной крышей

Полностью задействовать объём проблематично, но можно, даже нужно. Полезная площадь сравнительно невелика, потолок обычно «ломаный». Однако, умелой компоновкой мебели, смелыми дизайнерскими решениями недостатки можно обратить в достоинства.

Ломаная

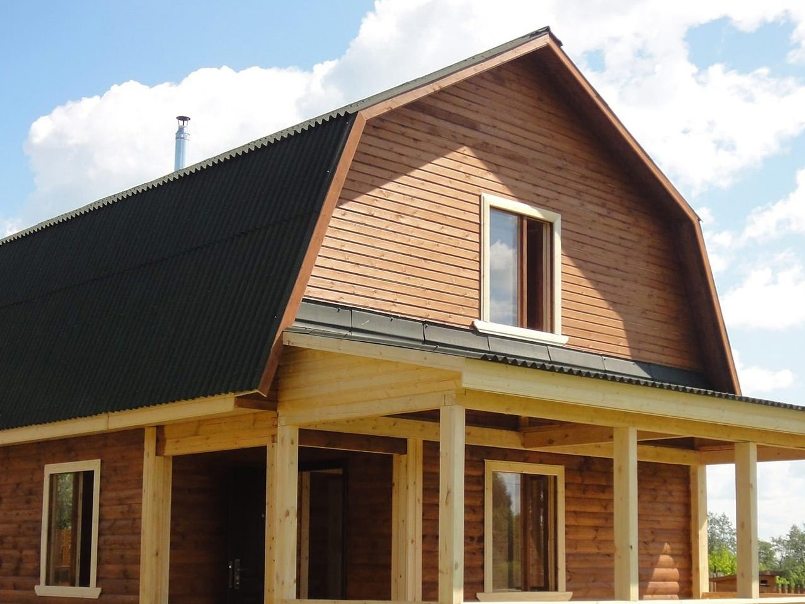

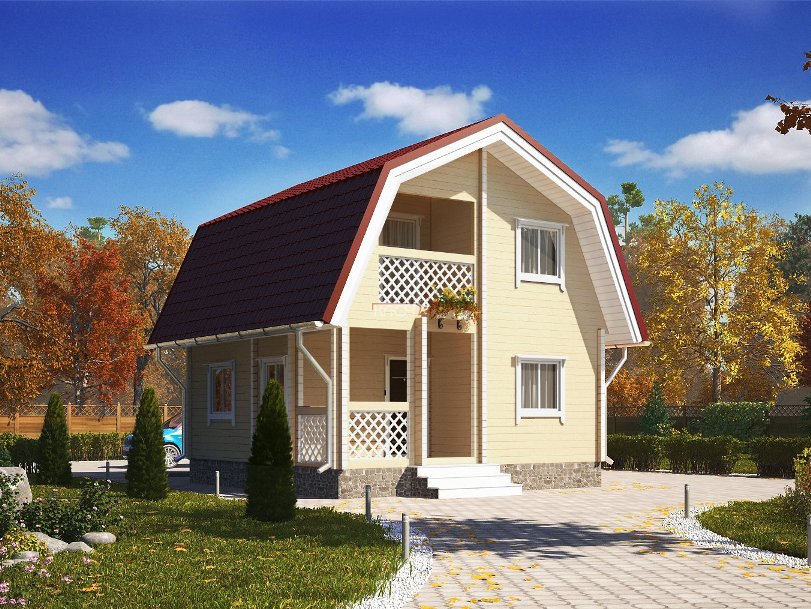

Самый популярный вариант – ломаная крыша с мансардой. Что совсем неудивительно – несмотря на сложность он наиболее удобный и практичный. Габаритные формы и ломаные линии символизируют основательность и профессионализм. Внешний вид этой крыши «по умолчанию» ассоциируется с «мансардой». Это вполне естественно – она целенаправленно проектируется под жилое помещение.

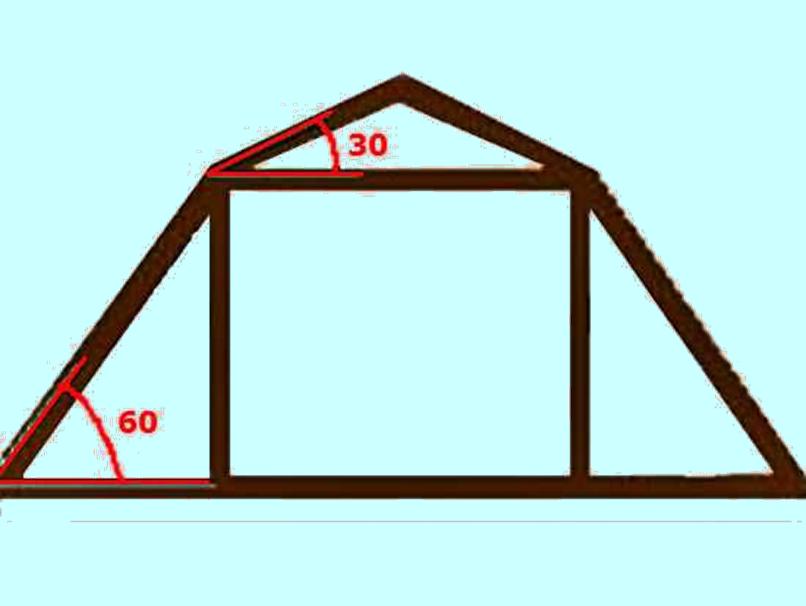

Чтобы добавить пространства на мансардном этаже предпочтение отдают ломаной крыше

Стропильная система достаточно сложная, но её достоинства стоят затраченных средств и усилий. Характерные пятиугольные фронтоны, с функционалом как у двускатной крыши – та же возможность вставить окна, устроить выход на балкон.

Схема более сложная, но дает больше пространства

Просторная мансарда крыши частного дома. Объём задействуется по максимуму – при полноценной высоте, полезная площадь помещения равна или немногим меньше, чем у предыдущего этажа.

Основы расчета

Цель расчётов - найти компромисс эстетики, надёжности и стоимости.

Эстетическая сторона. Для начала проектируется общий эскиз крыши. Определяются пропорции, сопоставляются с размерами дома.

Разница между ломаной крышей и двускатной существенная

После чего ведётся конструктивный расчёт, где учитываются факторы:

Собственный вес конструктивных элементов крыши. Нагрузка от него действует на каждый элемент стропильной системы.

Ветровые нагрузки . Являются переменными, действуют на все элементы.

Вес людей, элементов интерьера и мебели. Нагружает только перекрытие.

Факторы обрабатываются, суммируются. На основе результатов делаются выводы о размерах конструктивных элементов. Для гарантированной прочности они, округляются в большую сторону. Но технологичной сборке мешают индивидуальная ширина и толщина каждого конструктивного элемента стропильной системы, а их изготовление на заказ – невыгодно. Поэтому элементы объединяются в группы стандартных размеров пиломатериала. А стандартные решения значительно удешевляют проект – ведь на заказ всегда дороже.

Если проект индивидуальный и нестандартный, лучше заказать точные расчёты. Принимая во внимание количество факторов, их специфику воздействия на стропильную систему напрашивается вывод – точный расчёт, это дело специалистов. Самостоятельно заниматься расчётами смысла нет – велика вероятность ошибки. Для стандартных и типовых решений можно адаптировать готовый действующий проект.

Кроме основных моментов пригодятся и несколько практических рекомендаций:

Шаг стропил соответствует размерам утеплителя.

Ширина стропил соответствует толщине утепления.

Планировка

Лестница – ключевой момент. Её положение нужно увязать с будущими балками перекрытия. Если позволяет шаг стропил – просто ориентируем её между балками. В противном случае проектируем на мансарду надёжный удобный вход.

На стадии планирования полезно продумать интерьер. На этом этапе принимаются решения о перегородках и дополнительном естественном освещении – мансардных окнах. Конечно, о декорировании думать рано, но инженерная часть должна проясниться – какой функционал будет реализован.

На мансарде можно обустроить кабинет с уголком для занятий музыкой

Ведь особенности таких помещений: ломаные-наклонные потолки, их уменьшенная высота, необычные стены и нестандартное освещение.

Поэтому необходима конкретная планировка помещений, а в них, правильно распределение – зонирование пространства:

Для основной жизнедеятельности, отводятся светлые и хорошо проветриваемые помещения.

Некомфортные участки оборудуются под места хранения .

«Необычные условия» отдать в распоряжение детей .

Дизайн интерьера и окончательный уют создаются умелым использованием потенциала отделочных материалов, мебели и аксессуаров.

Сборка

В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата. Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев.

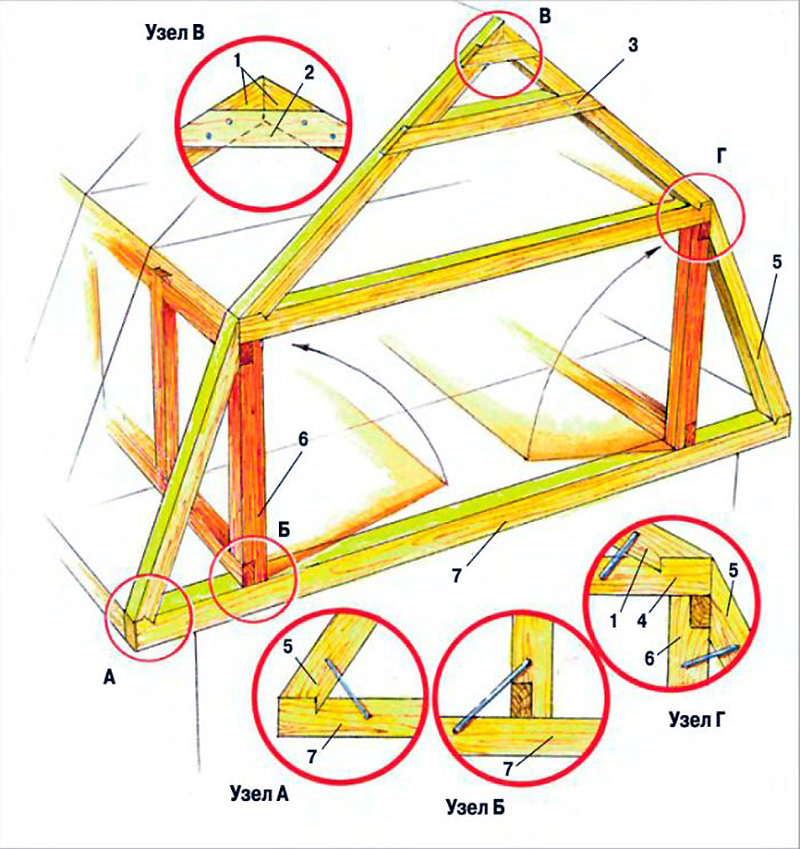

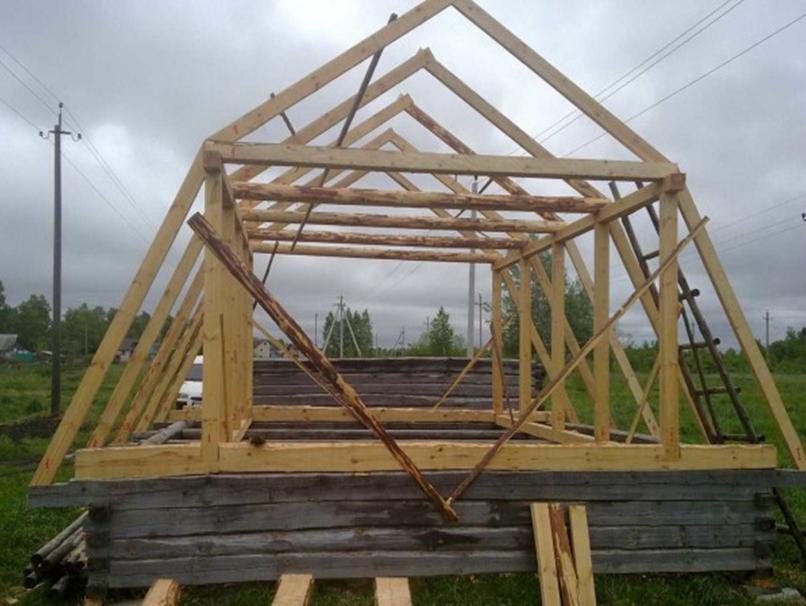

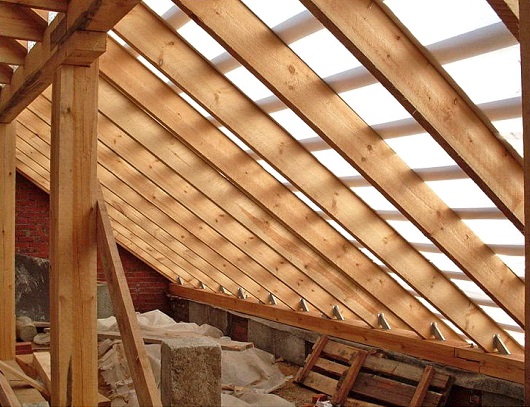

Стропильная конструкция мансардной крыши

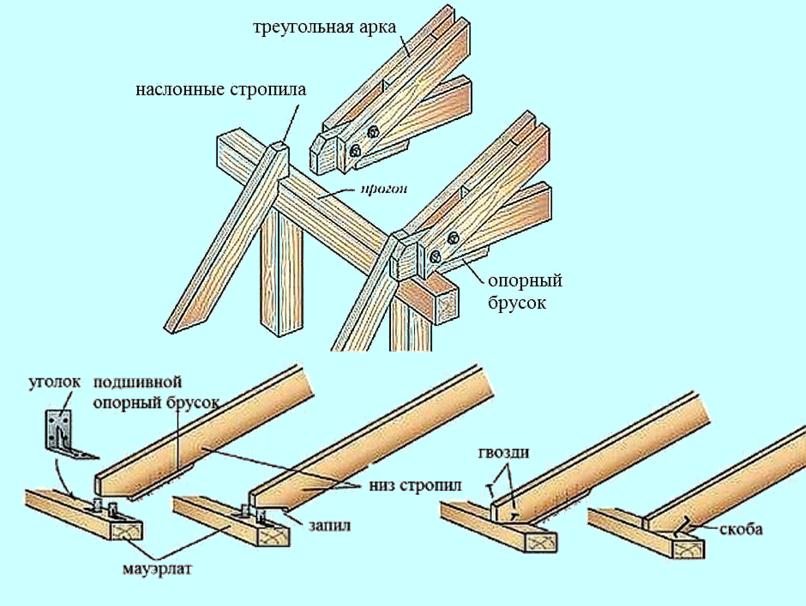

Для монтажа стропильной системы практикуется два варианта: элементы стропильной системы на земле собираются в фермы, поднимаются и устанавливаются готовыми. Или всё по отдельности собирается наверху – «по месту», соблюдая порядок действий :

Укладываются балки перекрытия . При этом учитывается шаг стропильной системы и возможность для устройства лестницы.

Сразу настилается черновой потолок , или временный настил для безопасной работы.

Монтируются стойки . Устраиваются временные раскосы, чтоб удержать их в вертикальном положении. На стойки укладываются прогоны.

Поверх прогонов укладываются затяжки .

Монтируются нижние стропила .

Временные раскосы меняются на постоянные ветровые связи в продольном положении.

Устанавливаются верхние стропила .

Выставляется каркас для фронтона , с учётом конструктива организуются проёмы для: окна, балкона, предусматриваются другие варианты.

Далее по стропилам укладывается кровельная мембрана , и прижимается к ним контробрешёткой – брусками сечением 50х50 мм. Для организации вентиляционного зазора. Это подготовительные мероприятия для утепления. Провести их нужно именно на этом этапе. Пропустить – огромное упущение.

На контробрешётку набивается обрешётка , с соответствующим кровельному покрытию шагом.

Монтируется кровельное покрытие , его доборные элементы: ветровые доски, конёк.

Один и тот же дом может выглядеть по-разному и иметь разную полезную площадь

Видео описание

Об особенностях расчета мансардной крыши в видео:

Точно по такому же принципу монтируется мансардный этаж с двухскатной крышей. Причём его устройство еще проще – все стропила сплошные.

Далее предстоит утепление крыши. Конечно, его можно делать снаружи, до монтажа мембраны, обрешётки и кровли. Но безопасней изнутри – не будет угрозы осадков и работы выполняться более тщательно, ведь от этого зависит успешная эксплуатация.

Утеплитель изнутри помещения защищается пароизоляционной плёнкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка не монтируется непосредственно на стропила. Для неё специально, так же как снаружи для обрешётки, набивается контррейка, или устраивается каркас.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета и ремонта кровли под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Заключение

Мансардная крыша – это отличное решение, позволяющее увеличить полезную площадь дома без значительного увеличения затрат на его возведение. Решений для возведения мансардного этажа существует достаточно много – они могут быть как типовые, так и разработанные для определенного дома. Но в любом случае, монтаж мансарды требует профильных знаний и эту работу должны выполнять профессионалы.

Сложно представить постройку без надежной крыши над ней. Любая кровля является основой, главным гарантом неприкосновенности вещей в доме, сохранности имущества. Она является главным защитником от дождя и снега, ветра. После ее возведения можно переходить на следующий этап, подразумевающий внутренние работы. Сделав эту часть ненадежной, не приходится говорить о полноценном жилище. Двухскатная крыша, возведенная своими руками, является вариантом, наиболее простым и функциональным среди других видов кровли.

Существует несколько вариантов крыш, одна из которых – двускатная. Для возведения не потребуется много таланта, так как данный тип кровли является самым простым. Состоит элемент жилища из частей, указанных на рисунке:

Состоит конструкция из следующих частей:
Конек. Верхняя часть, которая соединит 2 ската.
Стойка. Установка, служащая для перераспределения веса от верха к низу кровли. Делать ее необходимо из качественных материалов.
Лежень. Брус, расположенный горизонтально. Соединяет стойку и несущую стену.

Подкосы. Эти доски закрепляются под небольшим углом. Служат для перераспределения веса от стропил к несущим элементам внизу.

Стропильная нога. Эти элементы образуют видимый контур в форме треугольника. Служат для удерживания кровельного покрытия. Чем оно будет тяжелей, тем чаще необходимо прокладывать стропила.

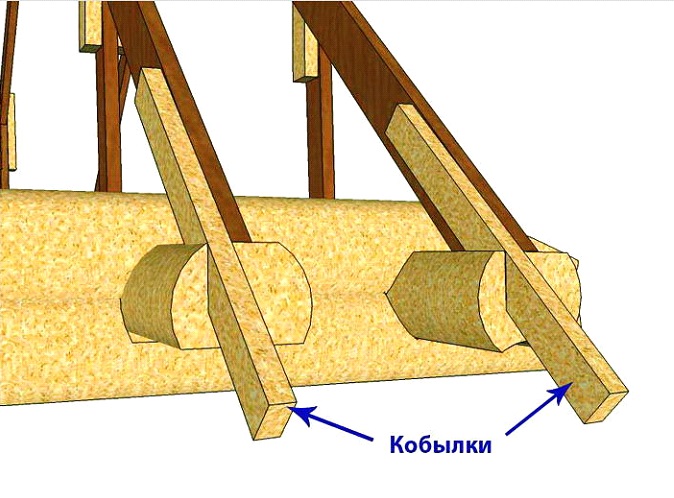

Кобылки. Доски, которые удлиняют стропила. Необходимы для создания свеса с двускатной крыши, по строительным нормам который должен быть не меньше 0,5 м.

Различие между стропилами
двухскатной крыши и чертеж вполне реально выполнить своими силами. Сконструировать все элементы можно несколькими способами. Различие составляет стропильная система, используемая для возведения. Бывают следующие виды стропил:

Системы используются во многих жилищах, качество у обеих достаточное для комфортного пользования. При возведении мансардной крыши, используются совместно. В таком случае комбинируется висячий и наклонный тип стропил. Стоит создать чертежи стропил, которые покажут расположение каждого элемента крыши, возведенной своими руками, чтобы не было непонятных моментов. Он поможет рассчитать количество необходимых материалов.
Любой элемент дома необходимо создавать, понимая, как все это будет выглядеть в результате. Для наглядности создается чертеж, а чтобы все легло идеально, заранее рассчитывается. В плане учитывается длина кровли по коньку, длина скатов, отдельно показывается длина отвесов. Определяется угол наклона кровли. Определение угла производится с учетом следующих моментов:

При сильных ветрах в зоне строительства, угол делается около 10-12о, чтобы кровля не была сорвана.
При значительных зимних осадках, уклон производится в пределах 30-40о. снег будет легко съезжать с покрытия. Сложностей при расчетах не возникает никаких, но если кровля делается со сложной формой, это затруднит подсчет требуемых величин.

Строительство кровли

После произведения расчетов и приобретения необходимых частей, выполняется установка мауэрлата. После этого создается обрешетка. Элемент является основой для крыши, возведенной своими руками, делается из сосны или другой хвойной древесины. Материал прочный и легкий, способный раскидать вес всех элементов по всей плоскости. Размещается вдоль кровельных скатов, между стропильными ногами, верхом стенок.

Чтобы элемент прослужил дольше, необходима изоляционная прослойка между стенкой и ним. Подойдет для этого рубероид. Закрепляться мауэрлат может с помощью любых элементов крепежа, которые будут удобны.
Для возведения кровли необходимо следовать плану:

Закрепление стропил. Если используются висячие, собирать их необходимо заранее, используя крепежные элементы для придания жесткости данной части. Сначала делаются крайние элементы, после внутренние. При наслонной системе создается вначале лежень, где установятся опоры. Если длина элементов недостаточная, можно добавить ее с помощью установки кобылок.

Установка обрешетки. Использовать для возведения можно любые материалы, но важно избавиться от коры с досок, чтобы увеличить срок службы элементов. Если планируется использовать мягкую кровлю, обрешетка делается сплошной. Здесь требуется жесткая основа, чтобы не было деформации при эксплуатации. Решетчатая система

Укладка кровли. Материалов покрытия множество, каждый из них предполагает использование разных методов покрытия. Не стоит пренебрегать рекомендациями производителя материала. Важно делать небольшой нахлест между элементами. Структура не должна быть нарушена, чтобы не возникло протечек.
Не стоит забывать, что надежная крыша, возведенная своими руками – гарантия сохранности имущества в доме. Не стоит пренебрежительно относиться к ее возведению, чтобы потом не пришлось производить сложный ремонт.

Разберёмся в том, что именно мы называем мансардой сегодня. Согласно строительным правилам, действующим в наше время, речь идёт о помещении на чердаке, часть фасада которого образуется поверхностью крыши.

Причём, если рассматривать линию пересечения стен фасада здания и поверхности крыши, то её высота над уровнем пола должна не превышать полутора метров.

Для их проектирования существует широкий спектр возможных решений. При этом нужно помнить, что одной из основных особенностей мансарды является то, что имеется два участка ската крыши. Один из них является более пологим, другой - с более сильным наклоном.

Кроме этого, желательно, чтобы высота вертикальной части стены была больше одного метра. Это даст возможность ощущать себя в таком помещении гораздо более комфортно, чем в противоположном случае.

Проектирование

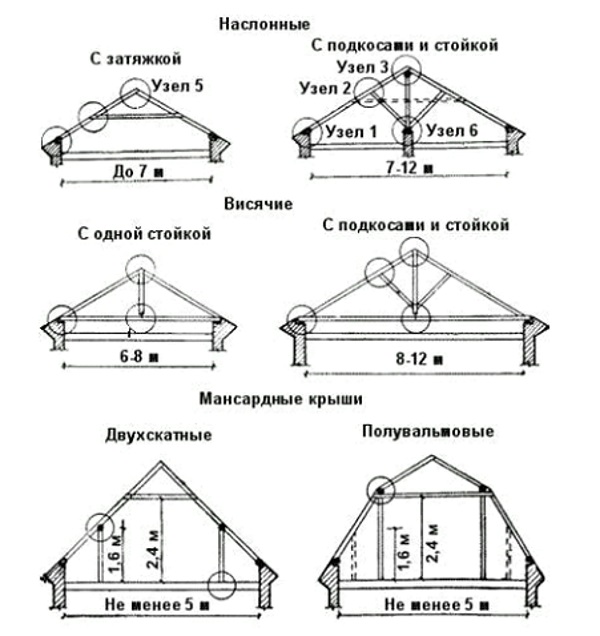

Рассмотрим виды стропильных систем для мансардных помещений. Здесь мы расскажем об основных типах таких помещений в зависимости от их строения.

Здесь речь идёт о плоской наклонной поверхности. Однако, наклон в этом случае обычно бывает относительно небольшим. Проектировать такую мансарду гораздо легче, чем для других типов, но и полезного пространства в таком помещении будет относительно немного.

Такого рода решений существует немало. Расскажем о некоторых из них. Это также один из самых простых вариантов. Выглядит он следующим образом.

Как мы здесь видим, при проектировании мансарды целостность крыши ничем не нарушена. Это позволяет снизить цену обустройства такого помещения.

Но оборотная сторона такого варианта состоит в том, что величина самой мансарды в данном случае является минимальной по сравнения с другими архитектурно-проектными решениями.

Рассмотрим похожий вариант. Однако отметим, что он позволяет увеличить величину мансарды. Он рассчитан на другую разновидность устройства крыш.

Его основной недостаток тот же, что и в предыдущем случае. Здесь для помещения отводится очень мало места. Что, однако, окупается простотой проектирования такого рода мансард.

Здесь мы рассмотрим более сложную геометрию.

Мы видим, что проектирование такого типа мансарды представляет определённые сложности. При этом помещение имеет гораздо больший объём, чем в предыдущих случаях. Имеется вертикальная внешняя стена, что даёт возможность сделать в мансарде качественные окна.

Важный аспект такого решения состоит в том, что здесь есть возможность выдвинуть вертикальную стену мансарды за пределы фасада дома. Это даёт хорошую возможность для увеличения площади помещения. Отметим, что здесь речь идёт об одноуровневой мансарде.

Здесь мы говорим о значительно более сложном варианте. Двухуровневое помещение с несколькими комнатами также может быть одним из вариантов мансарды.

Однако проектирование такой мансарды представляет собой непростую задачу, хотя и может предоставить дополнительную гибкость и эффективность при использовании доступного пространства.

Формы крыш

В этом разделе мы рассмотрим основные типы. К наиболее простым типам можно отнести односкатную или двухскатную.

Более сложным вариантом является использование ломаного типа. При использовании такой её разновидности внутреннее пространство, которое можно использовать для мансардного помещения, существенно увеличивается. Такой вариант является разновидностью двускатной крыши.

Более сложными вариантами являются те, которые выполнены в виде купола, пирамиды или конуса.

Существует ещё четырёхскатная, которая ещё называется вальмовой. Фактически здесь речь идёт о двухскатной крыше, дополненной ещё двумя скатами, которые расположены спереди и сзади.

Также нельзя не упомянуть о многощипцовых крышах. Здесь подразумевается сочетание двух или нескольких двускатных, которые расположены перпендикулярно друг другу.

На следующем рисунке наглядно продемонстрированы некоторые их типы.

Ломаная мансардная крыша

Разновидностей мансард существует не так уж и мало. Однако, некоторые варианты являются достаточно редкими. Один из наиболее распространённых - это . Что именно мы имеем в виду, когда говорим об этом?

По сути, речь идёт об обычной двухскатной крыше. Её отличие лишь в том, что в рассматриваемом варианте каждый скат разбит на два участка (это самый распространённый вариант, но таких участков может быть и больше двух), которые имеют различный наклон. Та часть, которая находится в центре, меньше наклонена, а по краям - больше. Поясним сказанное рисунком.

Теперь перейдём к тому, как она устроена. Рассмотрим ещё один рисунок.

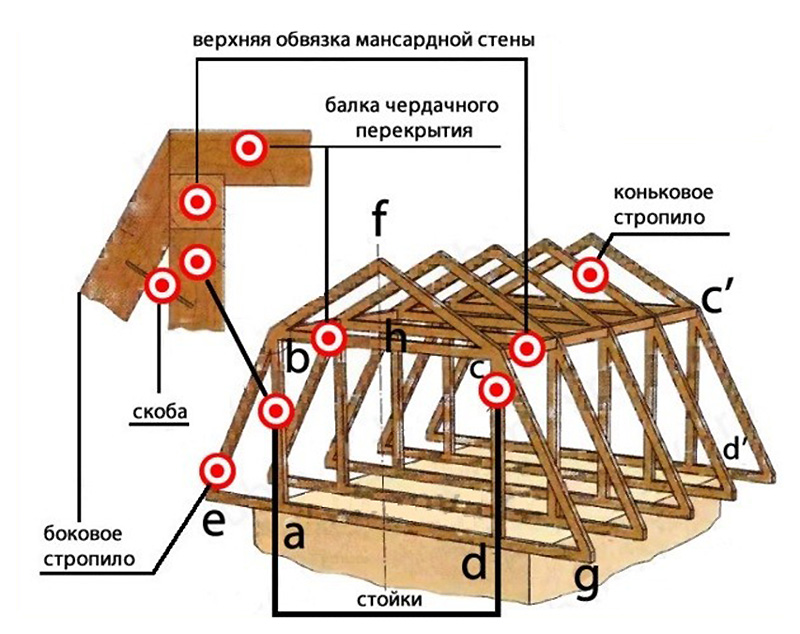

На этой схеме показано расположение стропил, которые составляют каркас. Кратко расскажем о них.Балки перекрытия. Это часть, на которой смонтирована вся конструкция крыши. С одной стороны - это часть потолка верхнего этажа здания.

С другой стороны, на этих балках монтируются остальные элементы конструкции:

Стойки - вертикально расположенные элементы, которые служат опорой.
Прогоны расположены вдоль мансарды.
Наслонные стропила - это наклонная основа для настила.
Поперечные балки служат для мансардных перекрытий.

Здесь были перечислены основные элементы конструкции. Покажем ещё одну схему.

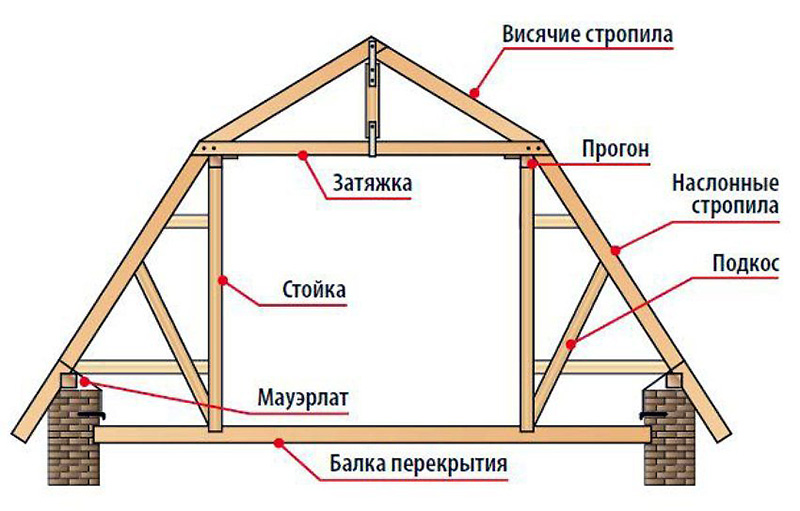

Здесь показаны ещё несколько важных элементов стропильной системы:

Мауэрлат. Это продольно расположенные балки, которые служат основной опорой для наслонных стропил.
Висячие стропила. Они расположены в верхней секции крыши.
Затяжка служит для увеличения прочности всей конструкции.
Подкосы являются дополнительной опорой для наслонных стропил.

Стропильная система - это основа, но это далеко не всё. Сама крыша имеет довольно сложное устройство. Ведь она должна защищать дом от дождя, холода и жары. Кроме этого, внутри дома образуется водяной конденсат, который может не только создать значительный дискомфорт для жильцов, но и повредить слой теплоизоляции. Поэтому она имеет достаточно сложное устройство.

Поясним эту схему. Обычно утеплительный слой располагают между наслонными стропилами. Под ним непосредственно располагают пароизоляцию. Над утеплительным слоем располагают гидроизоляцию. Под ней оставляют тонкий воздушный слой, который служит для вентиляции.

На наслонные стропила сверху прибивают контробрешётку (рейки, которые расположены вдоль стропил). А на них - обрешётку (рейки, расположенные перпендикулярно стропилам). Сверху устанавливается кровельное покрытие.Это пример устройства такой крыши, в которой вентиляция предусмотрена.

К этому типу относится большинство. В местностях, где преобладает тёплый и сухой климат, может быть поставлена крыша, в которой такого рода вентиляция не предусмотрена.

Расскажем, как могут выглядеть мансардные крыши в наиболее распространённых случаях.

Здесь приведена конструкция для двухскатной мансардной крыши. Вот ещё одна схема, которая соответствует двухскатной ломаной.

Если она четырёхскатная, то это позволяет отвести для мансарды больше свободного пространства. Вот принципиальная схема стропильной системы для них.

На приведённой схеме показана стропильная система, которая может быть применена при проектировании. Далее покажем ещё один пример четырёхскатной (вальмовой) крыши.

Технология строительства мансардной крыши своими руками

Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

Сделать самому.
Обратиться к специалистам.

Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.

Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.

Создание будет проходить в два основных этапа:

создание каркаса,
обустройство кровли.

Для проведения работ потребуются различные материалы:

Деревянный брус различного сечения.
Доски толщиной 3-4 см и шириной 15 см.
Кровельный материал (шифер).
Утеплитель.
Пароизоляция.
Гидроизоляция.
Гвозди на 80 мм.

Потребуются также инструменты для работы:

Острый нож.
Молоток.
Топор.
Строительный степлер со скобами.
Отвес.
Рулетка.
Ножовка.

Поскольку является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.

Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.

Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации. В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме.

Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши. Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды.

Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.

При определении веса учитываются:

вес стропил и балок,
вес утеплителя,
вес гидроизоляции,
вес кровли.

Сначала определяется вес на единицу площади, и затем умножается на её величину.

При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.

Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.

Проведение работ

Установка стропильной системы

Перед проведением таких работ необходимо подготовить древесину. Её нужно хорошо высушить, а также обработать специальным антисептическим и огнезащитным составом.

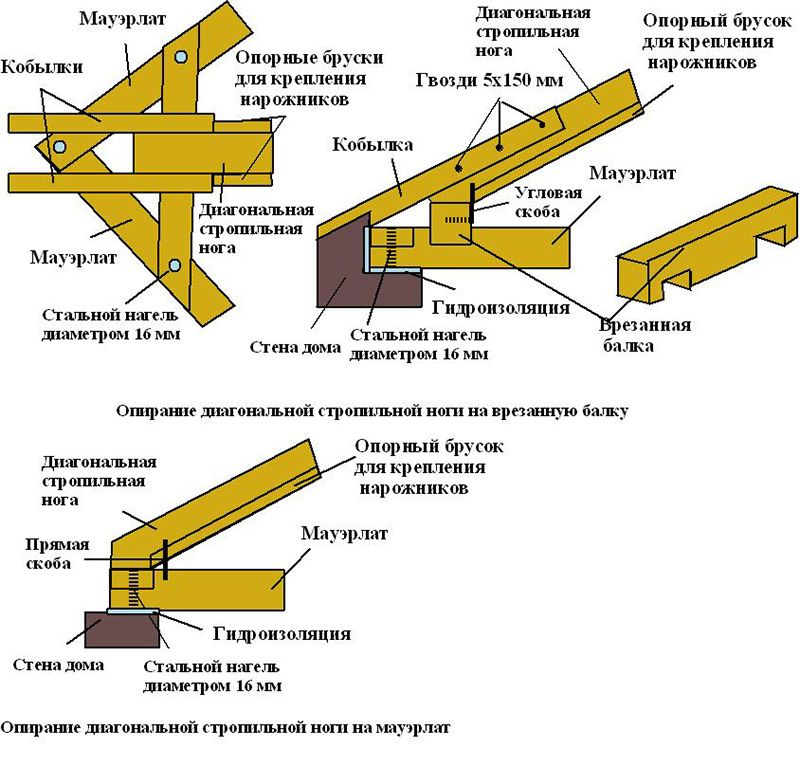

На первом этапе нужно установить мауэрлат.

Его укладывают на слой гидроизоляции. Следующим шагом будет крепление конькового бруса.

После этого устанавливаются наслонные стропила. Для удобства места их крепления можно помечать на мауэрлате. Обычно шаг установки стропил составляет 70 см. Стропила принято надрезать для того, чтобы укрепить соединение с мауэрлатом.

Стропильная система - эта основа для крыши, но нужно установить утеплитель и гидроизоляцию.

Прежде всего нужно определиться с выбором материала для утеплителя. Распространены несколько вариантов:

Стекловата. Это дешёвый и эффективный материал, но при её укладке образуется вредная для здоровья пыль. При использовании этот материал безопасен, долговечен и эффективен.
Плита ДВП. Обладает хорошей теплоизоляцией и звукоизоляцией. Для жилых домов обычно не применяется.
Пенопласт - эффективный материал, весит немного. Однако, токсичен и пожароопасен.
Пенополистирол по своим характеристикам сходен с пенопластом, но не обладает его недостатками.
Минеральная вата. В последние годы является наиболее распространённым материалом, который используется для утепления. Эффективна в использовании, почти не имеет недостатков.

Сверху стропил укладываем гидроизоляционную плёнку, которую нужно тщательно закрепить. Снизу вставляем блоки минеральной ваты и закрепляем их пароизоляционной мембраной, прикрепляя её снизу к стропилам.

При этом листы минеральной ваты нужно нарезать на несколько сантиметров шире, чем зазоры между стропилами. Это нужно для того, чтобы исключить образование щелей в теплоизоляции.

Особенности стропильных систем мансардных крыш

Каркас строится с той целью, чтобы обеспечить, что он выдержит весь вес мансардной крыши вместе с так называемым «кровельным пирогом». С другой стороны, он должен быть максимально лёгким для того, чтобы снизить нагрузку.

Обычно для таких работ используется древесина хвойных деревьев. Это связано с тем, что такая древесина с большей лёгкостью способна подвергаться обработке.

Перед использованием деревянные детали должны пройти антисептическую и противопожарную обработку.

Современные технологии и качественные строительные материалы позволяют самостоятельно построить качественную мансардную крышу. Однако, при этом нужно провести грамотное проектирование и расчёт необходимых параметров.

Особое внимание нужно обратить на качество и надёжность возводимой стропильной системы.

Мансарда - это жилое пространство под самой крышей. Оно позволяет существенно увеличить квадратуру площади строения без пристроек. Мансарду необязательно планировать в частном доме заранее, ее можно построить на старом здании с обычной крышей при уже существующей стропильной системе.

Бюджет таких работ выйдет сравнительно небольшим - ведь несущие элементы уже присутствуют, возможно, доработка потребуется лишь для утепления и приведения мансарды в жилое состояние. Мансарда своими руками - вполне реальный проект, который можно реализовать без привлечения квалифицированной рабочей силы, но с помощником.

Реконструкция крыши под мансарду без замены стропил

Прежде, чем приступать к строительству

Строительство мансарды своими руками на построенном здании начинают с внимательной оценки ситуации. Прежде всего следует убедиться в том, что старое строение успешно вынесет дополнительную нагрузку.

Дело касается и материала стеновых конструкций. Обычно и в фундамент, и в несущие стены закладывается достаточный запас прочности, который позволит обойтись без дополнительного укрепления. Однако, если сомневаетесь, лучше распределить возросшую нагрузку на дополнительные колонны, распорки, либо усилить балки перекрытия между нижним этажом и мансардным.

К кровле мансардной крыши предъявляются свои специфические требования. В случае несоответствия им существующих элементов придется избавиться от них и смонтировать новые, которые будут рассчитаны на новые нагрузки.

Популярная мансарда с ломаной формой крыши

Мансардная крыша своими руками может быть построена по разным проектам. Форма подкровельного пространства зависит от того, как будет сформирована крыша, в частности, ее несущие элементы - стропила и балки. Наиболее удачная форма кровли требует воплощения двускатной схемы крыши с ломаной линией кровли. То есть угол расхождения скатов от точки конька на середине прогона сменяется более крутым, и свесы кровли опускаются на мауэрлат второго этажа очень круто.

Хотя односкатная кровля имеет преимущества в виде более простой конструкции стропильной системы, проект такого типа не нашел частого применения при устройстве мансард из-за целого ряда несоответствий задачам помещения. С ней не получится обеспечить высокий потолок, или ширина помещения будет минимальной. К тому же вес снежного покрова в данном случае значителен и требует увеличить сечение несущих балок, что приведет к удорожанию строительства мансардной крыши.

По этой причине многие предпочитают строить ломаную двускатную крышу, считая ее наиболее приемлемым вариантом для домов с мансардным помещением. Преимущество этой схемы мансардной крыши в том, что полезный объем пространства под крышей будет наибольшим, что приближает правильно спроектированную мансарду к полноценной комнате.

Дом с полумансардной кровлей

Компромиссом можно считать вариант полумансардной крыши, когда часть стен мансардного этажа является продолжением коробки здания. При этом двускатная форма полумансардной кровли диктует наклонные боковые части потолка помещения.

Особенности стропильной системы мансардной крыши

Ломаная схема мансардной кровли хороша тем, что позволяет устроить свесы длиннее и расположить их под более крутым углом. Проект такого типа придает своеобразный вид всему дому. При этом, помимо эстетического фактора, низко опущенные свесы хорошо защищают стык между стеной и крышей от осадков. С другой стороны, парусность крыши при сильном ветре увеличивается, поэтому при разработке конструкции мансарды находят среднее решение, удовлетворяющее всем параметрам.

Крутой свес ломаной кровли

Определяем углы наклона

Принимая решение, как сделать мансарду, необходимо определиться с величиной углов наклона скатов. Для этого следует разобраться с двумя базовыми факторами: погодными условиями с преобладающими направлениями ветров в регионе, где осуществляют стройку, а также материалами, из которых состоят лаги перекрытия, балки стропил и стены. Если зимой выпадает много снега, который лежит подолгу и не тает, то крышу делают более крутой.

Благодаря этому снег не скапливается толстым слоем и не увеличивает нагрузку на стропила. Принимая в расчет все климатические факторы и то, что в качестве стропил повсеместно используются доска стандартных сечений, либо брус, угол верхней части крыши делают 30 градусов по отношению к горизонту, а нижней части - 60. Указанные параметры демонстрирует нижеследующий чертеж.

Такое решение обеспечивает прочную конструкцию, которая при минимальном расходе древесины обеспечивает максимальную высоту потолков в подкровельном пространстве. По строительным нормам она должна быть не менее 2 м. Все, что ниже, считается чердаком, а не мансардой, и для комфортного проживания не подходит. Наоборот, по возможности потолок приподнимают до отметки в 2,2 - 2,3 метра, так как рослым людям будет неудобно находиться в низком помещении.

Также следует помнить, что, чем круче скаты, тем выше конек. Это увеличивает парусность крыши, то есть сопротивление ветру.

Если в регионе ветры дуют постоянно, с большой скоростью или сильными порывами, крыша подвергается риску срыва, чего нельзя допускать. По этой причине выбор проекта мансардной крыши с указанными углами - оптимальный вариант.

Выбираем вид стропильной системы

В качестве материала для стропил при строительстве мансардного этажа своими руками в подавляющем большинстве случаев используют сосну, в силу ее дешевизны, приемлемого веса и легкости в обработке. Толщина балок выбирается обычно 40 - 50 мм, ширина - 200 - 250 мм. Чем мощнее стропила, тем больше разрешается делать шаг между ними, и наоборот. Определение точных параметров производится согласно СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

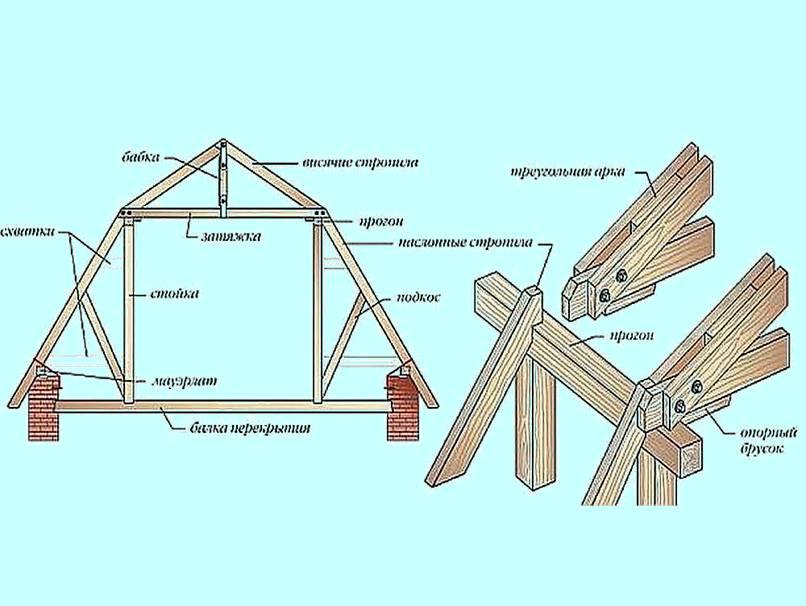

Для устройства стропильной системы мансардной ломаной крыши применяют две схемы: наслонную и висячую. В висячей системе коньковая балка не опирается на стойки по центру, а жесткость конструкции обеспечивается затяжками, которые образуют со стропилами треугольник. Для длинных стропил такая система не подойдет из-за большой длины балок. В наслонной схеме по центру перекрытия возводятся несущие балки, на которые опирается коньковый прогон. Благодаря промежуточной опоре, крыша может выдержать большие нагрузки, но внутри мансарды будут опоры, либо цельная перегородка.

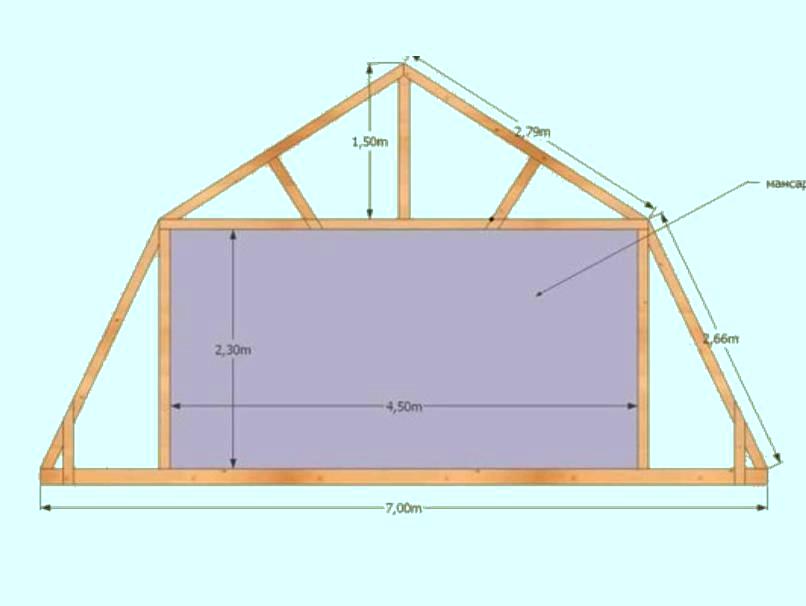

Вариант размеров каркаса с висячими стропилами

Ломаная двускатная крыша устроена чуть сложнее, чем прямая. Дело в том, что в первой нет жесткой треугольной конструкции. По этой причине висячие стропила можно делать лишь в том случае, если ширина затяжки не более 4,5 м. Этот параметр соответствует ширине мансардной комнаты. Однако даже в случае меньшего параметра потребуется установка вертикальных стоек, соединяющих точку излома кровли с лагами пола.

Стропильная система с подкосами

Для дополнительной прочности, если кровельное покрытие многослойное и тяжелое, делают схватки - горизонтальные раскосы между нижними наклонными лагами и вертикальными стойками. Иногда в конструкцию стропильной системы включают бабку - стойку между коньковым прогоном и затяжкой. Ее установка имеет смысл только в случае тяжелого конька и широкой крыши, во всех остальных случаях жесткости верхнего треугольника достаточно.

Пример простой стропильной системы

Основы расчета ломаной крыши дома

Для кровли дома, ширина которого не превышает 6 м, можно сделать приблизительный, прикидочный расчет для того, чтобы представить ориентировочное количество материала для строительства и денег, которые нужно будет на это затратить. В небольших домах, где нагрузка на стропила невелика, можно ориентироваться на изложенный выше опыт обустройства стропильной системы с учетом характеристик сопутствующих материалов, например, утеплителя и внешнего кровельного покрытия.

Один из основных параметров - шаг установки стропильных балок. Если в качестве теплоизоляции планируется использовать минераловатный утеплитель, то этот размер стоит подбирать, исходя из формата материала. Маты минеральной ваты имеют ширину 60 см, и они не требуют крепежа в момент установки, если вставляются плотно и держатся за счет силы упругости. Соответственно, шаг стропил стоит выбрать 57 - 58 см.

Ширина стропильной ноги должна позволять свободно уложить утеплитель с небольшим провисанием. Если мы говорим об Урале, Сибири, северных регионах, то базальтовый утеплитель укладывают в шахматном порядке двумя слоями по 100 мм каждый. Значит, балка должна быть не менее 230 мм толщиной.

В интернете встречаются утверждения о том, что утеплитель должен «проветриваться», поэтому ширина стропильной ноги должна быть выбрана с запасом. На самом деле, сам утеплитель может и не проветриваться, так как не боится влаги, но в то же время он несколько теряет свои теплоизоляционные свойства при увлажнении. Проветривание, которое в реальности нужно скорее древесине каркаса, обеспечивают, набивая на стропила обрешетку и контробрешетку, если ширины балок для этого недостаточно.

Брус для стоек и балок должен подбираться с толщиной не менее 80 мм по меньшей стороне. Допускается использование бруса 80*80, 80*100, 100*100. Последний вариант актуален для тяжелых кровель большой площади.

Точный подсчет всех элементов стропильной системы лучше доверить проектной организации, если Вы не имеете опыта в строительных расчетах.

При этом допущенная ошибка может дать знать о себе не только на этапе закупки материалов и возведения кровли, но и потом, когда потребуется дорогостоящий ремонт.

Схема монтажа мансардной крыши своими руками

Перед монтажом стропильной системы для мансарды своими руками, в первую очередь, сооружают мауэрлат - пояс из бруса, опоясывающий здание по периметру. Именно на нем крепятся нижние свесы стропильных ног. Мауэрлат абсолютно одинаков как для ломаной, так и для прямой двускатной крыши. В зависимости от материала стен, он имеет особенности в монтаже.

В домах, возведенных из бруса или бревен, отдельная мауэрлатная балка не требуется - ее роль успешно берет на себя верхний венец. В нем зарезаются проушины с нужным шагом, и крепятся концы стропильных ног на уголки или шпильки.

Крепление мауэрлата и стропильных ног

В домах из ячеистых бетонов перед укладкой деревянного бруса по периметру требуется армопояс. Без него мягкий пористый материал стен может со временем продавиться, а крепление вырвет из раскрошившегося газо- или пенобетона. Делают его из бетона по опалубке, армируют двумя-четырьмя прутьями, лучше всего из стекловолокна, чтобы конструкция была легче.

Кирпичные и шлакоблочные стены армопояса не требуют. В этом случае перфоратором в торце стены готовятся отверстия, и мауэрлатный брус притягивается анкерами. К нему крепят стропила с помощью уголков, а также больших шурупов -«глухарей» с шестигранными шляпками под ключ или головку. Затягивать их удобнее гайковертом.

Сборка фрагментов крыши на земле

Есть несколько способов сборки каркаса мансардной крыши. Один из них - это сборка всех элементов на земле, поднятие их на крышу, укрепление временными распорками, а затем сквозной «чистовой» монтаж, который обеспечивает конструкции жесткость. Рассмотрим выполнение работ пошагово:

Первым делом собираются фронтоны. Они представляют собой верхние и нижние детали стропил, которые на линии излома скрепляются со стойками и затяжками. Все нижние концы досок и брусьев опираются на основание. В середине фронтонов обычно предусматривают мансардные окна.
Подготовленные сборочные узлы поднимают и крепят с одного и другого краев постройки. Основания фиксируют с помощью анкеров в стене, плюс добавляют временные распорки для удерживания конструкции.
Последовательно собирают «ребра» стропил и ставят в пропилы мауэрлата с предусмотренным шагом.
После того, как все элементы собраны, их сшивают продольными перемычками: коньковым брусом - вершины треугольников, соединительными балками - в местах стыка стоек и затяжек. Так конструкция приобретает необходимую жесткость.

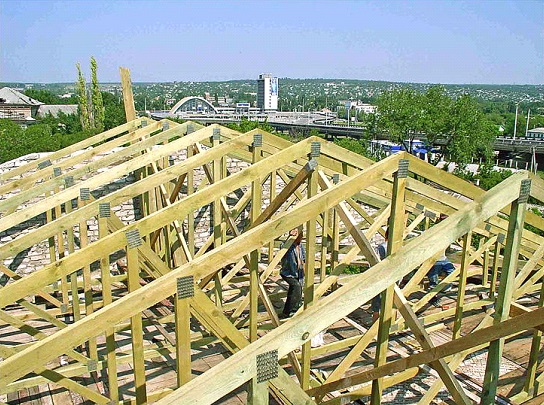

Последовательный монтаж на месте

Во втором случае все части стропильной системы постепенно собираются на своих местах на крыше. В финале выходит готовая конструкция. Такой вариант легче в том случае, когда отдельные фрагменты весят много и не могут быть подняты без специальной техники. В этом случае пошаговая инструкция сборки такова:

Начинают с установки стоек на лаги пола второго этажа. Шаг такой же, как и у стропил. Верхние концы соединяются затяжкой - горизонтальным брусом. На этом этапе должна получиться прямоугольная коробка из ребер стоек и затяжек.
После этого монтируют нижние части балок. Они должны образовать со стойками и основанием треугольник - жесткую конструкцию.
За ними можно устанавливать верхние отрезки стропил. Для нужной жесткости они фиксируются укосами к затяжкам. Для широких крыш могут быть предусмотрены дополнительные ригеля. Также, если пролет затяжки слишком длинный, ставят балку, скрепляющую коньковый брус с затяжкой - это предотвратит ее провисание.

Для ломаной крыши не характерна проблема с нехваткой стандартной длины пиломатериалов - 6 м. Напомним, что стропило состоит из двух частей. Если же все-таки такое неудобство возникло, балки можно нарастить, поставив с обеих сторон латки той же толщины, что и балка, и стянув места стыков болтами и гайками через сквозные отверстия.

Чертежи важных узлов

Самые ответственные места, исполнение которых может потребовать схематичной визуализации, - это соединения нескольких плоскостей, а также места, на которые приходится большая нагрузка. На фото показаны чертежи таких соединений

Для скрепления деревянных балок и стоек используют разный крепеж. В порядке прочности и предпочтения можно расположить их в порядке убывания: болты с гайками и шайбами - шурупы и «глухари» - гвозди. Гвозди плохи тем, что через годы при усыхании и деформации древесины они склонны вылезать из отверстий. Полностью конструкция не развалится, но появится нежелательный люфт.

К мауэрлату стропила крепятся посредством мощных стальных уголков. Для удобства на нижнюю часть стропильной ноги набивают упорную планку, которая препятствует соскальзыванию окончания доски и позволяет тщательно затянуть весь крепеж.

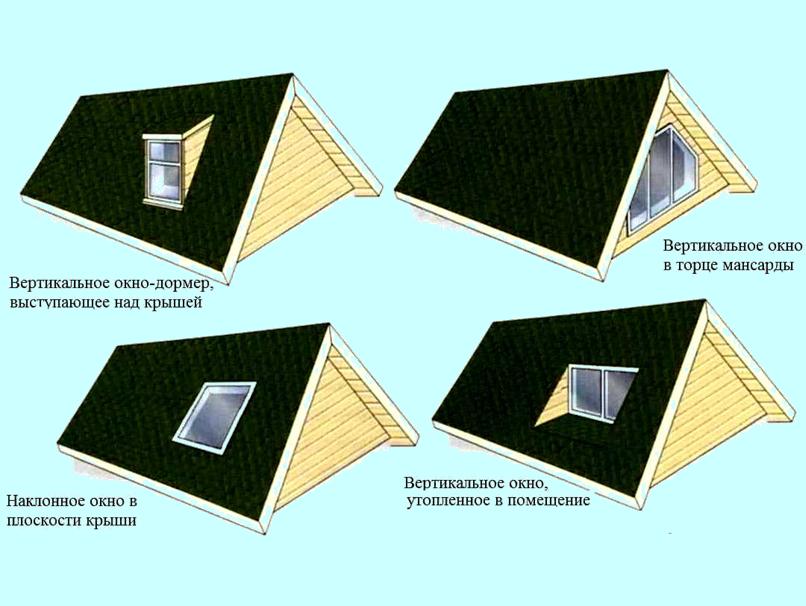

Варианты окон мансардного этажа

Мансарда, будучи жилым помещением, должна быть хорошо освещена. СНиПы рекомендуют 10 %-ную площадь остекления от площади пола в комнате.

Самый простой способ впустить под крышу свет - предусмотреть окна во фронтонах. Если Вы предусмотрели несущие стойки, то поставить такое окно не составит никакого труда. Не потребуется ни специальная гидроизоляция, ни усиление конструкции мансардной кровли. Если окно будет только с одной стороны, эта сторона должна быть западной или южной, так в нее попадет больше света в течение дня.

Следующим популярным и привлекательным решением являются наклонные окна. Они не требуют изменения конструкции кровли. Также их преимущество - в большом количестве света, которое они обеспечивают. Однако при монтаже наклонных окон нужна хорошая гидроизоляция рамы. В регионах со снежной зимой рекомендуют ставить усиленные окна, так как при наличии толстого слоя снега им придется испытывать дополнительную нагрузку.

Наклонные окна изнутри

Чем круче угол ската кровли, тем меньшей высоты можно делать окно. На пологих участках высота, напротив, должна быть больше. Обычно наклонные окна не делают шире межстропильного шага, так как это вызвало бы необходимость серьезного усиления соседних стропильных ног, на которые бы перераспределился вес крыши. Целесообразнее сделать два узких окна - света через них будет проникать столько, сколько нужно, а на конструкционные элементы влияния не будет.

Окна дормер и наклонные

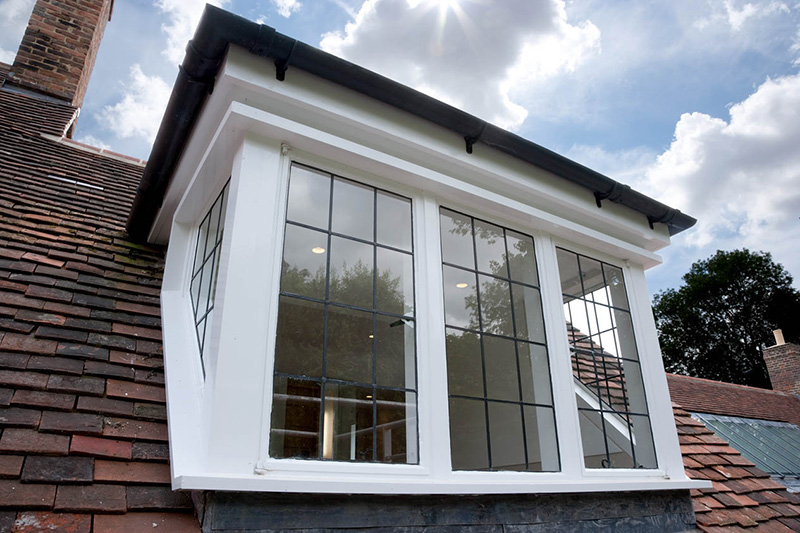

Иногда в мансарде делают окна дормер, для которых устраивают специальный выступ. Плюс состоит в вертикальном расположении рамы и возможности стоять перед окном в полный рост. Минус - необходимость изменения конфигурации кровли. На сплошной поверхности появляются сразу две ендовы - места встречи двух плоскостей, где возникает наибольшая опасность протекания.

Окно, подобное дормеру, но только навыворот, то есть утопленное внутрь мансарды, делают в том случае, если хотят обеспечить выход на балкон. Иных преимуществ у такого решения нет, так как света в помещения в этом случае попадает меньше, чем через стандартные наклонные окна.

Монтаж обрешетки и кровли

Следующим этапом строительства мансарды своими руками будет монтаж финишного кровельного покрытия. Первым делом на лаги перекрытия набивают гидроизоляционную мембрану. Она не должна пропускать воду к утеплителю, но через нее должен выходить пар. Поверх гидроизоляции вдоль лаг набиваются рейки. Затем поперек лаг крепится несущая обрешетка. Это может быть доска произвольной ширины и толщиной 15 - 20 мм. Благодаря наличию этих разнонаправленных слоев и обеспечивается вентиляция обратной стороны кровельного покрытия.

Данная схема подходит для жестких кровельных материалов: шифера, металлочерепицы, фальцевой кровли, профнастила. Для гибкой кровли нужна сплошная твердая подложка. Для этого используют плиты osb или листы фанеры, поверх делается экран, а сверху наплавляются элементы мягкой кровли.

Пошаговая инструкция по утеплению мансарды

Чаще всего при устройстве мансардной крыши частного дома предполагается ее утепление. При этом гидроизоляционную мембрану удобнее прибивать снаружи крыши. Однако, если Вы не сделали этого, то всегда можно смонтировать ее изнутри. Для этого рулоны мембраны раскатываются вдоль крыши и пристреливаются к лагам строительным степлером. При этом нужно оставить прогибы для утеплителя. Стыки проклеиваются специальной двусторонней лентой.

(3 оценили на 4,33 из 5 )

Мансарда в частном доме – идеальное решение по расширению жилой или полезной хозяйственной площади без достройки верхнего этажа. Обустройство мансарды в чердачном пространстве – это оригинальный и новый экстерьер дома, экономия энергии через уменьшение тепловых потерь в крыше, и увеличение жилой площади. Но большие размеры дома – не повод начинать работу по обустройству мансарды: нужно иметь фундамент с достаточным запасом прочности по весовой нагрузке, так как уже готовое чердачное помещение придется основательно переделывать.

Особенности мансарды

Основное, чем отличается мансарда от обычных помещений – в ней почти нет стен в привычном понимании, так как стенами служит доработанная стропильная система, сконструированная из множества наклонных кровельных поверхностей. Потому конструкция окна будет сильно отличаться – оно должно не препятствовать естественному освещению, и должно принимать на себя нагрузки в виде осадков и сильного ветра – воздействие погодных условий на наклонную крышу сильнее, чем на массивные элементы здания.

Важно! Регламент СНиП оговаривает, что площадь оконного проема не должна быть меньше, чем 10% поверхности пола в общем помещении. Поэтому при разделении чердачного помещения перегородками желательно в каждой новообразованной комнате также сделать окно.

Проще, дешевле и быстрее смонтировать наклонное окон в кровле мансарды, чем делать под него специальный вертикальный выступ, нарушая расчеты конструкции. В любом случае оконный проем необходимо гидроизолировать или заказать окно с армостеклом и усиленным металлопластиковым профилем.

Преимущества установки мансардного окна наклонного типа:

Большой поток естественного света, сглаживающий светотени;
Нет необходимости кардинально переделывать форму крыши и менять ее рельеф;
Простая установка, посильная самому хозяину.

Степень освещенности зависит от площади проема, которая пропорциональна углу наклона кровли. Поэтому очевиден вывод: чем круче ломаная мансардная крыша, тем шире и выше должен быть оконный проем. Толщина металлопластикового профиля должна почти вписываться в расстояние между стропилами, чтобы было к чему крепить окно, не разрушая систему стропил. Если заказать более широкое окно, то придется делать усиленную перемычку, скрепляющую разрезанные в месте врезки окна стропила. При необходимости установки широкого окна нужно сначала подумать над вариантом монтажа двух небольших соседних окна, чтобы кровля оставалась цельной.

При монтаже окна-дормер (слуховое вертикальное окно, требует выноса рамы за пределы мансарды) геометрические формы крыши нужно усложнять монтажом верхней и боковых ендов, также усложняется и укладка или монтаж кровельного покрытия. Готовую систему стропил гораздо сложнее при этом переделать, чем заложить в свой индивидуальный новое мансардное окно. Ендовы необходимо тщательно гидроизолировать, так как их расположение и геометрия относительно постоянных атмосферных воздействий делают эти места наиболее уязвимыми для проникновения влаги и холода. В регионах с среднегодовым высоким осадков рекомендуется над дормерами делать снегозадержатели. Но основное преимущество дормера – можно стоять рядом с ним в полный рост – перевешивает все устраняемые недостатки.

Утапливаемое в крышу окно делается, если через это окно организуется выход на балкон. В остальных случаях это малопривлекательный вариант: плохое естественное освещение, неоправданное усложнение геометрии крыши, большие трудозатраты с минимумом эффекта.

Самый доступный вариант – окно в торце мансарды – дешевое и практичное решение, которое вполне реализуется без посторонней помощи.

Стропильная система мансарды

В индивидуальном строительстве дом с мансардой часто строят с ломаной крышей, хоть это и дорогостоящее решение. Ломаные мансардные крыши в силу своих особенностей конструкции намного увеличивают полезную площадь внутренних помещений мансарды. При одинаковой ширине фундамента дома и пола комнаты в такой мансарде будут иметь бо́льшую площадь за счет выступов и ниш, чем комнаты под крышей обычной конструкции.

Стандартная конструкция ломаной крыши позволяет опустить свесы карниза намного ниже, не только сделав экстерьер дома весьма оригинальным – такие свесы защищают стены и фундамент дома от ветра и влаги, направляя атмосферные осадки в сторону от жилья.

Чем сложнее ломаная крыша своими руками, тем сильнее зависимость надежности конструкции от материалов, из которых изготовлена кровля, от климатических условий, от толщины балок стропильной системы и других факторов. Классическая мансардная крыша своими руками чертежи которой приведены ниже, имеет соотношение наклона нижних скатов к полу в 60°, верхних скатов – в 30°.

СНиП оговаривает комфортную высоту потолков в мансардных комнатах – не менее 2 м. Поэтому схема с уклоном крыши в 600 вполне оправдана, а надежность конструкции обеспечивается более толстыми балками перекрытия и брусом стропил, чем при обустройстве обычной двускатной крыши.

При классическом построении мансарды сила ветра и нагрузки от веса снега на боках кровли с большим уклоном не учитываются. Снег будет накапливаться на верхней поверхности кровли, выполненной с наклоном 300-450. Чем больше угол наклона кровли, тем сильнее парусность крыши, поэтому в климатических с сильным ветром нужно строить крыши с маленьким уклоном, а это для обустройства мансарды представляет проблему – площадь дома в таких условиях должна быть довольно большой.

Схемы ломаных крыш

Каркас ломаной крыши конструируется из сосновых пиломатериалов первого или второго сорта. Для проведения расчетов регламентированы такие параметры, как сечение бруса и обрешеточных досок, размеры и вес кровли из различных стройматериалов, снеговые и ветровые нагрузки, шаг крепления стропил.

Конструкция крыши с висячей стропильной системой оправдана, если у основания треугольника (на рисунке верхний) будет размер ≤ 4,5 м – это и определяет ширину мансарды. Если ширина получается больше, то обустраиваются наслонные стропила, которые крепятся на стене.

Как рассчитать крышу ломанного типа

Шаг между стропилами часто определяется шириной утеплителя – такое решение позволяет сэкономить на рулонных материалах, и расстояние между стропилами выбирается на 2-3 см меньше ширины материала утеплителя. Например, при ширине плиты минеральной ваты в 60 см расстояние между соседними стойками должно быть 57-58 см.

Доски стропильных ног также рассчитываются по ширине, исходя из параметров утеплителя. Для вентиляции слоев теплоизоляции нужно обеспечить вентиляционный просвет 20-30 мм, иначе накапливающийся конденсат вызовет гниение древесины, а затем – и порчу утеплителя. Для условий средней полосы толщина утеплителя может быть не больше 230-250 мм, поэтому минимальная ширина стропильных ног – 230 мм при толщине доски ≥ 50 мм. Чем больше ветровые, температурные и снеговые нагрузки в регионе, тем толще следует делать стропила.

Рекомендуем: Для экономии пиломатериалов утеплитель можно укладывать в двух направлениях: вдоль и поперек стропил, сделав между слоями тонкую и редкую обрешетку. При минимальной толщине плиты базальтовой ваты 100 мм можно использовать доску 50 х 150 мм, оставив на вентиляционный зазор 50 мм.

Монтаж мансардной крыши

Мауэрлат на мансардной крыше обустраивается стандартными приемами – крепление бруса к стене вязальной проволокой, анкерами или шпильками. Если дом брусовый или бревенчатый, то мауэрлатом может служить верхний венец сруба, пропитанный антисептиком и веществами, повышающими влагостойкость древесины.

Для мауэрлата в доме из ячеистого бетона сверху стен заливается монолитный армированный ростверк, а сам мауэрлат крепится к забетонированным в стену стержням. Для стен из кирпича или железобетона такой бетонный ростверк делать не нужно – материал стен сам по себе довольно прочный, и выдержит любые способы крепления стропильной системы. Нужно будет только сделать двухслойную гидроизоляцию по всему периметру дома, а брус мауэрлата сечением 150 мм .

Для сборки элементов стропильной конструкции пользуются длинными гвоздями – 150-200 мм. По углам и на пересечениях несущих стен с внутренними перегородками дома лучше делать болтовые соединения, или использовать двухсторонние резьбовые шпильки. Также все пересечения элементов кровли рекомендуется дополнительно укреплять металлическими пластинами-накладками.

Монтаж стропильной системы мансарды можно осуществить двумя вариантами решений:

Сборка элементов на грунте, подъем готовых узлов конструкции наверх. В первую очередь крепятся вертикально угловые элементы, которые образуют будущие фронтоны. В пазы, сделанные в брусе мауэрлата на рассчитанном расстоянии, вертикально вставляются и жестко закрепляются остальные элементы стропильной конструкции. Для придания жесткости и правильной геометрии можно временно закрепить элементы распорками и укосинами, а после монтажа боковых балок, когда конструкция приобретет нужную жесткость, распорки можно снять;
Второй способ – последовательная сборка мансардной крыши на месте. Так работать эффективнее и удобнее, потому что при объемной системе стропил поднимать собранную крышу вручную будет проблематично – придется арендовать кран. После сборки конструкции укладываются балки перекрытия, к которым в пазы крепятся вертикальные брусовые стойки, а для жесткости и придания вертикальности системе устанавливаются временные укосины. Затем идет сборка верхних и боковых стропильных ног, такими же образом монтируются укосины и распорки.

Последний этап

Просмотров
