Мансардная крыша своими руками: устройство и технология возведения. Мансардная крыша своими руками: чертежи и этапы, как строится мансардная крыша дома Как сделать каркас мансардной крыши

После вхождения в моду лофтов, то есть, по сути, переоборудованных под жилье чердаков, ломаные крыши стали чрезвычайно популярными. Это своего рода вариация на тему двускатной крыши, но несколько более сложной геометрии. Благодаря обустройству ломаной крыши в своем доме, появляется возможность увеличить полезный жилой объем мансарды — значительно приподнять потолок в крайних точках ската. Кроме того, как считают многие, такая крыша смотрится более необычно и значительно эффектнее, чем простая двускатная.

Строительство ломаной крыши несколько сложнее, чем двускатной, но проще, чем любой четырехскатной — вальмовой, полувальмовой, шатровой, а также других с более экзотичной геометрией. Однако перед тем как приступить к изучению данной темы, рекомендуется ознакомиться с основными терминами и понятиями и узнать, как возводить более простые варианты крыш — односкатную и двускатную.

Ломаная крыша: с чего начать

В строительстве без планирования не строится даже собачья будка, так что нулевым шагом в возведении ломаной крыши станет построение чертежа. Его можно выполнить на компьютере или вручную. Для начала строим фронтальную проекцию стопы (стопа вкратце — основа дома без крыши) нашего дома. Теперь, также соблюдая пропорции, строим на чертеже такую крышу, какая нам нравится. Не забываем при этом, что под ней будет находиться мансарда, так что нужно продумать высоту потолков в ней. Так мы получим ориентировочную высоту крыши, градус ската и другие параметры.

На предложенном плане излом располагается на высоте 3,1 метра, что, собственно, будет (условно, без учета подкровельного пирога) чистовой высотой потолка в мансарде. Если отделка будет выполняться гипсокартоном, то в итоге в мансардном этаже потолок будет около 2,5 метров — весьма неплохо. Наружные углы скатов с горизонтом составляют: конькового — 30°, боковых — 60°. Кстати, если угол ската составляет 60° и более, то при расчетах снеговая нагрузка может не учитываться — снег на ней удерживаться не будет. Ваш собственный чертеж может иметь и другие параметры.

Расчет составляющих стропильной системы

Чтобы наша крыша не рухнула под собственным весом и весом «кровельного пирога», нужно точно подобрать сечения брусьев и досок стропильной системы, а также произвести расчет их максимальной прочности. Для этого нужно воспользоваться специальной программой «Расчет стропил и балок перекрытия ».

Чтобы рассчитать сечение балок боковых скатов, нужно открыть закладку (они внизу окна) «Строп.1». Далее устанавливаем подходящее сечение и вносим из плана нашего дома показатель вертикальной силы реакции (на рисунке в программе это красная стрелка, направленная вверх) в самой верхней точке стропила. Назовем этот показатель Q1 кг.

Устанавливая доски затяжек, под каждую где-то посредине длины устанавливаем временную подпорку. Это позволяет снизить степень провисания. Можно использовать подпорки 2,5×15 см (на иллюстрации можно видеть подпорку только под одну затяжку). Они необходимы, чтобы во время монтажа стропил можно было не бояться, что одно из брусьев подломится, а также для исключения провисания.

Поверх затяжек кладем доску 2,5×15, которая стянет их и сделает всю конструкцию более устойчивой. Важно: эту доску нельзя устанавливать точно по центру — она будет мешать дальнейшему монтажу. Достаточно будет отступить от центральной оси около 20 см вправо или влево.

Теперь ставим брусья боковых стропил, как это показано на иллюстрации . Не забываем, что, несмотря на все наши старания, геометрия основания кровли могла получиться отнюдь не идеальной. Потому сначала делаем шаблон по торцевому брусу. Затем на всех последующих стропильных брусьях делаем только верхний запил. После этого прикладываем стропило в нужное нам место и только тогда уже окончательно запиливаем его внизу. Только после этого крепим стропило.

Если длины бруса не хватает, его можно нарастить, но под место стыка нужно непременно поставить дополнительную стойку.

Теперь можно монтировать заглушки для утеплительного материала, как это показано на иллюстрации .

Далее можно ставить стропила верхнего конькового ската. Изготавливаем временную стойку: берем доску 2,5×15 и ставим ее точно перпендикулярно на крайней затяжке, как это сделано на иллюстрации . Правый (или левый) край доски должен быть выровнен точно по центральной оси. Теперь берем такого же сечения доску, прикладываем ее к нашей центральной стойке и карандашом делаем отметки, где будут находиться верхний и нижний запилы — мы получили шаблон.

Создание мансарды – популярного вида помещения – своими руками на сегодняшний день не представляет трудностей. Давайте рассмотрим все этапы строительства, а также плюсы и минусы данной конструкции.

Особенности

Дом – это место, где нам хотелось бы окружить себя уютом, иметь возможность отдыхать с семьей и работать. Иногда это становится невозможным из-за недостатка квадратных метров. Как сделать жильё просторным и комфортабельным? Строительные технологии шагнули далеко вперед – появились ресурсы, позволяющие расширить занимаемые площади своими руками посредством пристроек. Но если земли недостаточно, тогда наиболее удачным вариантом станет мансарда!

В настоящее время - это модная конструкция для частных домов. Еще в XVII веке мансарда была задумана как способ расширения жилья для бедных слоёв населения. А благодаря французскому архитектору Мансар (фр. Mansard) переделка крыш в жилые апартаменты стала очень популярна и среди богатых. Отсюда, кстати, и пошло название – мансарда.

Многие задаются вопросом: «Мансарда или дополнительный этаж?». Сразу стоит уточнить, что это две разные вещи. Перед выбором того или иного варианта взвесьте все минусы и плюсы, за и против, учтите назначение вашего жилища (дача или постоянное место проживание), ваше семейное положение, а также бюджет. Намного экономичнее выйдет возвести мансарду, нежели полноценный второй этаж.

В этой статье мы расскажем вам, как существенно преобразовать полезную площадь при минимальных вложениях. А с выполнением всех необходимых мероприятий вы сможете справиться и собственными силами.

Монтаж и обустройство мансарды, фасад которой полностью или частично образован поверхностью наклонной крыши, – это обширный простор для фантазии и творчества. Столько места не должно пропадать зря! Здесь выйдет отличная студия, рабочий кабинет или место для хранения ненужных вещей. Но не слишком ли уж это расточительно - превращать драгоценные метры площади в склад?

Обычно чердачные помещения предоставляют детям, которые любят размещаться на высоких уровнях, и к тому же низкие балки взрослым часто доставляют некоторые неудобства. Этаж этот самый последний, а чем выше, тем, без сомнения, вид лучше. Наличие труб, соседство с крышей, выносной балкон, пологий потолок – все это станет стильным подспорьем для создания архитектурного дизайна.

Объективная оценка специфики и знание конструктивных качеств этого типа надстройки дают шанс, что все получится как нельзя лучше, не будет нанесен вред несущим стенам и фундаменту дома, а жилище прослужит долгое время. Поверьте, чердак – весьма полезная вещь!

Самое удачное решение – это каркасная мансарда. Прежде чем начинать разрабатывать план надстройки, вы обязаны удостовериться, что нижний этаж сможет выдержать дополнительную нагрузку. Ведь каждый человек, сталкивающийся с постройкой, знает, что основное здание размещено на несущей конструкции, которая рассчитывается, исходя из всей массы строения. Поэтому в начале строительства необходимо сделать нужные расчеты, а также проверить фундамент, нет ли на нем трещин или каких-либо разрушений. При необходимости основание нужно будет укрепить. На этом этапе лучше всего обратиться к профессионалам.

На основе того, как устроены крыша, внешний вид мансарды может быть различной. Как правило, мансарда занимает весь верхний этаж, хотя иногда встречаются варианты, расположенные по одну сторону от продольной оси здания. Нечасто можно увидеть мансарды, выходящие за пределы нижних конструкций.

Чаще всего крыша бывает двускатной либо ломаной. Более сложный вид двускатной конфигурации пользуется популярностью: крыша состоит как бы из двух плоскостей. Но каждую из них мы обсудим более подробно чуть позже. Окна, большие или маленькие, расположенные на потолке, пропускают вo много раз больше света, чем обычные окна в комнатах на нижних этажах.

При выборе кровельного покрытия соблюдайте гармонию, чтобы не нарушить сочетание формы мансардного этажа и крыши.

Также можно сразу утеплить помещение СИП панелями. В итоге у вас получится облегченная конструкция, которая состоит более чем на 50% из лёгкого пенополистирола, следовательно, не создает нагрузку на стены и перекрытия.

Есть несколько особенностей при проектировании, которые нельзя игнорировать.

• отнеситесь серьёзно к теплоизоляции, которую следует усилить, ведь именно крыша часто «страдает» от нередких и порой сильных перепадов температуры;
• немаловажно произвести на совесть гидроизоляцию, чтобы со временем утеплитель не намок;
• между теплоизоляционным слоем и кровлей необходимо сделать вентиляцию надлежащим образом.

Параметры стропильной конструкции должны быть обусловлены дальнейшим сооружением теплоизоляции, которая размещается между брусовыми стропилами и имеет толщину не менее 20 см. Стропилы обязаны быть не менее 25 на 25 см.

Основные показатели древесины, важные для устройства системы, – это стойкость при изгибе и сжатии, нужная плотность и влажность.

Деревянные стропила, в свою очередь, требуют обработки антисептиками либо огнебиозащитными структурами и должны иметь границы огнестойкости.

Дизайнеры советуют оставлять целым пространство мансарды. Тем не менее если возникает необходимость разделения комнат, то возводить перегородки лучше при помощи гипсокартона.

Рассмотрим также недостатки данного вида подстройки:

• из-за наклонной крыши, в отличие от обычного этажа, размер площади мансарды будет меньше;
• высота должна быть оптимальной, иначе возникнут проблемы с закрыванием/открыванием дверей;
• психологический фактор: иногда людям кажется, что не хватает воздуха, всякий раз хочется пригнуться, человек может ощущать дискомфорт;
• независимо от типа покрытия кровли и даже правильного монтажа шумоизоляции звуки от дождя будут проникать в помещение;
• важно грамотно продумать систему отопления;
• лестница, ведущая на чердак, может быть слишком крутой, следовательно, небезопасной.

Варианты конструкций и материалы

Воспользовавшись советами специалистов, тщательно разработайте будущий проект чердачного помещения. После этого подготовьте дизайн мансарды, так как это не просто определенное количество квадратных метров, а индивидуальность фасада – гордость строения. От методов покрытия и материалов для кровли зависит внешний облик и интерьер.

Выделяют несколько видов кровли.

Односкатная

Простейший вариант, представляющий собой покатую площадь, закрепленную на несущих стенах. Преимущества: простота расчетов и монтажных работ, благодаря малому весу подойдет для строений на фундаментах упрощенного типа. Недостатки: не самый привлекательный внешний вид, чувствительность к нагрузкам (снег).

Двускатная

Один из самых распространенных вариантов. Такое строение представляет собой два противоположных ската, ложащиеся на служащие опорой стены здания и соединяющиеся наверху коньком. Материальные вложения в двухскатную крышу достаточно невелики, при этом выглядит она эстетически привлекательно. Устройство двускатной крыши включает: стропила, обрешетку, наклонные плоскости, мауэрлат, горизонтальные ребра, конек, ендовы, свесы.

Ломаная

Ломаная кровельная структура является подвидом двускатной крыши, но с более комплексной конфигурацией. Из-за формы и наличия ломаных линий и произошло это название. Такая крыша придает дому солидность и основательность.

Четырехскатная или вальмовая

Одна из самых крепких и устойчивых к сильному ветру и протечкам во время осадков кровельных систем, где вместо фронтонов устанавливаются два ската треугольной формы. Комплексный монтаж – минус данной конструкции: требует точности при расчетах стропильной системы и установке каркаса. По этой причине проектирование обычно доверяют профессионалам.

Многощипцовая

Среди всех конструкций самой сложной, но при этом самой вызывающей интерес считается многощипцовая. Она характеризуется наличием нескольких фронтонов (от 3 и более). Большой плюс заключается в способности одним уровнем закрыть несколько помещений. Но в целом этот тип мансард работает преимущественно на архитектурный стиль и дизайн.

Мансардную часть при этом разделяют на два вида. Она может быть:

• одноуровневая – достаточно практичный вариант в исполнении, не требующий сложной разработки и серьёзных расчетов;
• двухуровневая – это сложная в возведении постройка, проект которой создается сразу совместно с домом.

Нынешние строительные технологии позволяют сделать на мансарде разные виды балконов. Чтобы выбрать нужную конструкцию, следует рассмотреть проектные особенности нижнего этажа. И неважно, был ли балкон внесен в план предварительно, его можно будет сделать в конце всех этапов строительства.

Самый удачный вариант расположения – со стороны торца. В таком случае балкон будет напоминать лоджию. Его возводят вместе с мансардой, что позволяет использовать часть крыши как навес, а перекрытие этажа – как пол.

Другой тип постройки – вариант, когда балкон располагается в кровельной части. На стадии перекрытия крыши часть строения оставляют без покрытия, чтобы там можно было обустроить балкон.

Чертежи и расчёт

Основным параметром при планировании мансардного этажа является уровень потолка, оптимальная высота которого должна составлять не менее 2,5 м. Сделайте чертеж перед непосредственной постройкой, оцените всё и укажите точные расчеты, чтобы все удалось построить точно. Самый идеальный вариант – это ломаная двускатная крыша, но тогда должно быть установлено как можно больше несущих опор для достаточной надежности, так как такой вид кровли усиливает давление на стены.

В расчеты не забудьте включить систему вентиляции, а также окна и трубы печного отопления, если таковые предполагаются.

Сама высота надстройки не имеет предела, а вот нижние концы должны быть не менее 90 см.

План должен содержать все информацию об особенностях формы, геометрических размерах и углах уклона скатов.

После того как будет выполнен точный расчет стропильной системы мансардной крыши, следует закупить все необходимые материалы и подготовить крышу. Только после этого и можно приступать к строительству.

Этапы изготовления мансарды своими руками

Очень важно выбрать дизайн и стиль интерьера на первоначальном этапе, а также принять решение относительно материалов для отделки. Следует прислушаться к мнению профессиональных дизайнеров, которые советуют применять только качественное сырьё. Мы пошагово расскажем вам о всех этапах строительства.

Крыша

Итак, первый этап – разработка проекта новой будущей крыши в старом помещении. Неважно, будет ли она односкатная, двускатная или ломаная, вне всякого сомнения внешний вид результата будет напрямую зависеть от конструктивных свойств крыши, а также примененного сырья. Сделайте схему в разных перспективах, чтобы лучше понять, как разместить элементы стропильной системы. Наиболее важно точно рассчитать высоту конька крыши, ведь именно от нее зависит размер площади под ней.

Высоту конька берем приблизительно 3,5 м – при самостоятельном сооружении каркаса, позволяющем выпрямиться в полный рост.

Важно помнить, что для того, чтобы своими руками соорудить каркас, вы обязаны знать о существовании двух типов стропильных систем: наклонных и висячих. Они отличаются между собой методом крепления узлов к стенам.

В домах, где нет несущей стены, будет использован механизм висячих стропил, которые будут держаться только на стенах дома и соединятся между собой гвоздями или шурупами при помощи угловых накладок. В этом случае ширина однопролетного здания, где предполагается именно этот тип стропил, не может превышать 6 м. Если же параметры дома больше, например, когда ширина пролета превышает 9 м, то тогда приходится делать большее количество подкосов.

В двухпролетних домах, где имеется только средняя опорная стена, делаются наслонные стропила. В таком случае три точки основания (две на наружных стенах дома и одна на внутренней) зависят от ширины постройки: больше 10 м – одна опора, a при ширине около 15 м понадобятся уже две опоры. Стропила крепятся между собой при помощи угловых накладок. Сама обрешетка изготавливается из реек или досок.

Паро- и теплоизоляция являются ключевыми этапами создания мансарды. Поверх обрешётки укладывается пленка мембранного типа, которая защитит от проникновения влаги, а с внутренней стороны для утепления укладывается стекловата.

Следующий этап – монтаж кровли, внутренняя обработка и дизайн стен и перегородок, а также установка окон.

Как мы уже рассказывали выше, наиболее удачным будет применение в качестве материала для кровли металлочерепицы или профнастила.

Полы

Вначале позаботьтесь о звуковой и тепловой изоляции от ниже находящегося этажа. Эту задачу можно выполнить несколькими способами: засыпка керамзита или укладка плит из минеральной ваты. Оба метода предполагают защиту от влаги гидропленками. Также уделите внимание деревянному межэтажному перекрытию. Тут утепление выполняется с перевязкой швов утеплителя и балок.

Покрытие полов выбирайте на свой вкус. Это может быть керамика, паркет или ламинат.

Окна

Окна для чердака – довольно-таки трудоемкий, хоть и стоящий того процесс, поэтому подумайте, сможете ли вы сделать его в одиночку. По сути, они особо не отличаются от фасадных, но есть одно серьёзное различие – особый тип открывания. К тому же при установке придется разобрать металлочерепицу, пытаясь сохранять при этом гидроизоляцию. Но это нестрашно, ведь именно благодаря окнам в комнате становится намного светлее и просторнее!

Очень важно знать, что при нерегулярном очищении от снега и льда окно может подвергнуться перепадам температур, поэтому важно подбирать модели в соответствии с тем климатом, в котором вы проживаете.

Выбор отопления

Для комфортного проживания и использования помещения также нужно позаботиться об отоплении мансарды. Оно должно не только поддерживать и удерживать тепло внутри, но и быть безопасным и экономичным.

Учитывать все детали нужно еще на начальных этапах проектирования. Предлагаем вашему вниманию несколько методов отопления мансардного этажа.

• Камин. Эффективный, уютный и вполне безопасный способ.
• Если в вашем доме уже имеется система отопления на нижнем этаже , то вам необходимо только произвести монтаж дополнительных труб и батареи.

• Установка независимой системы обогрева только для мансарды – самое правильное решение. Возможно установить абсолютно любые котлы отопления, при этом соблюдая необходимые меры безопасности. Но более удобные – турбированные газовые котлы, не требующие отдельного помещения. Они крепятся на стену, к тому же очен просты в использовании.
• «Теплые полы». Для создания комфортного микроклимата в помещении можно установить полы с подогревом. Это возможно сделать как своими руками, так и с помощью специалистов. В любом случае это достаточно экономичный вариант.

Важный момент – грамотное обустройство вентиляции. Только так отопление мансарды будет хорошо работать.

Утепление и вентиляция

Так как у мансарды площадь соприкосновения с улицей самая большая, по сравнению с нижними этажами, то к ее утеплению стоит отнестись очень тщательно. Сегодня рынок предлагает разнообразные утепляющие материалы. Однако при решении этой задачи, касаемой полноценной теплоизоляции и пароизоляции для дома, не забывайте о главных условиях, и тогда это снизит не только теплопотери и расходы на отопления дома, но и защитит потолок и стены от сырости, гнили и мокроты, образования наледей на кровле. Выбор материалов для «кровельного пирога» должен выполняться в соответствии с требованиями СНиП.

Когда вы будете выбирать в магазине отделку, заострите внимание в первую очередь на характеристике вашего жилья. Например, где жарко летом и морозной зимой, утеплитель должен быть стойким к воздействию внешних обстоятельств. Следовательно, одим из главных условий будет толщина. Чем холоднее, тем плотнее он должен быть, и, наоборот, если вы живете на юге, где зимой температура практически не падает ниже нуля, можно выбирать материал потоньше.

Самый универсальный и самый бюджетный – на основе минеральной ваты, реже применяют пенополистирол. Иногда можно использовать теплоизоляционный слой, состоящий из современных засыпных средств или материалов в виде жидкости, распыляемой на стены и застывающей в прочную форму. Во всех этих случаях кровля выйдет не менее устойчивой.

При верной сборке «кровельного пирога», конструкция которого и состоит из металлочерепицы или профнастила, обрешетки, гидроизоляционной мембраны, стропильной системы, должным образом оборудованная вентиляция подкровельного пространства обязательно продлить дни жизни вашей крыши. Никогда не играйте в лотерею «пронесёт – не пронесёт», а «мотайте на ус» советы специалистов.

Чтобы создать красивое и уютное жилое помещение, можно использовать, в качестве отделочного материала изнутри дерево, различные виды композитных панелей, панели НРL (или по-русски ЛВД – ламинат высокого давления). Не менее популярна мансарда, оформленная своими руками с применением листов из гипсокартона (ГКЛ).

Кровельное покрытие должно быть выполнено из легких материалов: профнастила, металлочерепицы и тому подобных материалов , способных облегчить вес механизма с учетом той нагрузки, которая будет перенесена на уже существующее здание.

Для начала – перед переделкой чердака – нужно сделать чертежи и составить смету. Так вы заранее увидите, с какими трудностями придется столкнуться.

В одиночку разработать план мансардной крыши достаточно нелегко: тут важны определенные знания и навыки по проектированию и проведению специфических расчетов. Допускать ошибки нельзя: тогда структура постройки будет ненадежной, к тому же может повредить общему зданию. Хотя если задумка не слишком сложная, то можно будет обойтись самостоятельно.

В смету необходимо внести все: от начала постройки и до оформления помещений.

Перегородки

Одна из самых простых задач, с которой вы однозначно справитесь своими руками, – это устройство межкомнатных перегородок. Обычно для этих целей используют гипсокартон и металлопрофиль. Делается все достаточно быстро и при минимальных затратах.

Конструкция проста: каркас, а к нему присоединяются гипсокартонные плиты. В конце делается обшивка перегородки. Для этого можно использовать вагонку, блок-хаус, имитацию бруса или даже фанеру с обоями – дело вкуса.

Отделочные работы

После утепления мансарды стоит подумать об отделке. Конечно, все зависит от того, как вы будете использовать это помещение. Своеобразная геометрия дает отличные перспективы для творческих решений оформления. Сразу отметим, что отделочный процесс представляет собой комплекс задач, каждая из которых несет свою функцию. Давайте рассмотрим подробнее материалы для отделки.

• Самый популярный материал – пластиковая вагонка . Преимущества: уникальность, бюджетность, экологичность. Установка доски может быть разной: по диагонали или по кругу, горизонтальной или вертикальной. Из минусов стоит отметить хрупкость и, пожалуй, слабую устойчивость к негативным факторам.

• Не самый дорогой материал – лист фанеры . Покрывать стены им достаточно легко. Также он обладает отличными звуко- и теплоизоляционными свойствами, не требуется предварительного выравнивания поверхности перед установкой.
• Отделка мансарды гипсокартоном позволит воплотить самые оригинальные дизайнерские решения: с его помощью можно создавать подвесные потолки, арки и даже колонны. При этом данный материал легко впитывает влагу, что является его негативной стороной. Но если выбирать особый вид, который устойчив к влажности, то такая отделка прослужит вам очень долго.

Итак, подведем итоги и обобщим вышесказанное.

Чтобы сконструировать красивую и качественную мансарду потребуется:

• тщательное проектирование будущей пристройки;
• укрепление несущих стены и фундамента;
• удаление крыши;
• возведение каркаса (своими руками собрать его вам будет достаточно легко);
• утепление кровли, создание гидроизоляции;
• установка окон;
• внутренняя отделка и утепление.

При чрезмерной экономии, как показывает практика, дом в итоге может получиться некачественным и непривлекательным. Поэтому выбирайте материалы с умом, учитывайте рекомендации специалистов, советуйтесь с родственниками и друзьями, а также с теми, кто уже имеет подобный опыт.

Сложно представить постройку без надежной крыши над ней. Любая кровля является основой, главным гарантом неприкосновенности вещей в доме, сохранности имущества. Она является главным защитником от дождя и снега, ветра. После ее возведения можно переходить на следующий этап, подразумевающий внутренние работы. Сделав эту часть ненадежной, не приходится говорить о полноценном жилище. Двухскатная крыша, возведенная своими руками, является вариантом, наиболее простым и функциональным среди других видов кровли.

Существует несколько вариантов крыш, одна из которых – двускатная. Для возведения не потребуется много таланта, так как данный тип кровли является самым простым. Состоит элемент жилища из частей, указанных на рисунке:

Состоит конструкция из следующих частей:

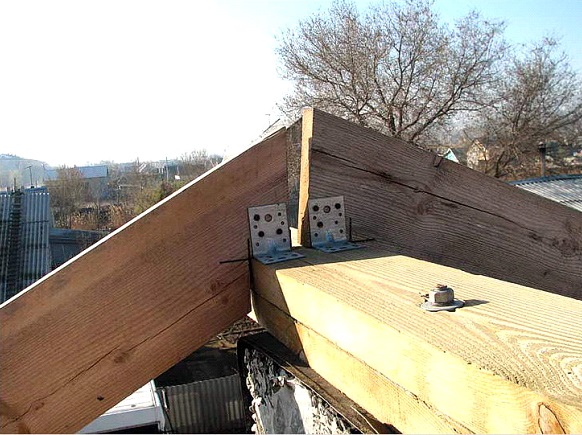

Конек. Верхняя часть, которая соединит 2 ската.
Стойка. Установка, служащая для перераспределения веса от верха к низу кровли. Делать ее необходимо из качественных материалов.
Лежень. Брус, расположенный горизонтально. Соединяет стойку и несущую стену.

Подкосы. Эти доски закрепляются под небольшим углом. Служат для перераспределения веса от стропил к несущим элементам внизу.

Стропильная нога. Эти элементы образуют видимый контур в форме треугольника. Служат для удерживания кровельного покрытия. Чем оно будет тяжелей, тем чаще необходимо прокладывать стропила.

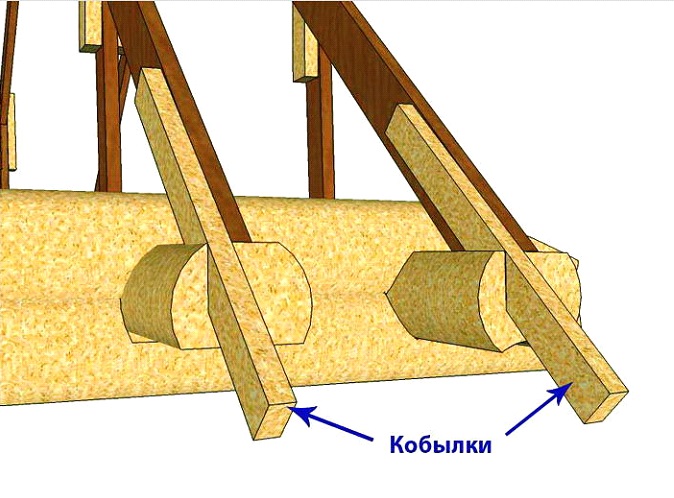

Кобылки. Доски, которые удлиняют стропила. Необходимы для создания свеса с двускатной крыши, по строительным нормам который должен быть не меньше 0,5 м.

Различие между стропилами
двухскатной крыши и чертеж вполне реально выполнить своими силами. Сконструировать все элементы можно несколькими способами. Различие составляет стропильная система, используемая для возведения. Бывают следующие виды стропил:

Системы используются во многих жилищах, качество у обеих достаточное для комфортного пользования. При возведении мансардной крыши, используются совместно. В таком случае комбинируется висячий и наклонный тип стропил. Стоит создать чертежи стропил, которые покажут расположение каждого элемента крыши, возведенной своими руками, чтобы не было непонятных моментов. Он поможет рассчитать количество необходимых материалов.
Любой элемент дома необходимо создавать, понимая, как все это будет выглядеть в результате. Для наглядности создается чертеж, а чтобы все легло идеально, заранее рассчитывается. В плане учитывается длина кровли по коньку, длина скатов, отдельно показывается длина отвесов. Определяется угол наклона кровли. Определение угла производится с учетом следующих моментов:

• При сильных ветрах в зоне строительства, угол делается около 10-12о, чтобы кровля не была сорвана.
• При значительных зимних осадках, уклон производится в пределах 30-40о. снег будет легко съезжать с покрытия. Сложностей при расчетах не возникает никаких, но если кровля делается со сложной формой, это затруднит подсчет требуемых величин.

Строительство кровли

После произведения расчетов и приобретения необходимых частей, выполняется установка мауэрлата. После этого создается обрешетка. Элемент является основой для крыши, возведенной своими руками, делается из сосны или другой хвойной древесины. Материал прочный и легкий, способный раскидать вес всех элементов по всей плоскости. Размещается вдоль кровельных скатов, между стропильными ногами, верхом стенок.

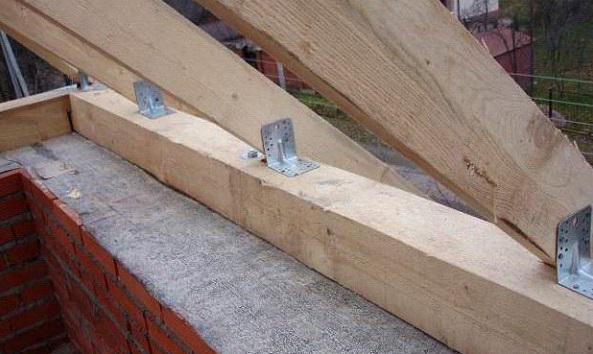

Чтобы элемент прослужил дольше, необходима изоляционная прослойка между стенкой и ним. Подойдет для этого рубероид. Закрепляться мауэрлат может с помощью любых элементов крепежа, которые будут удобны.
Для возведения кровли необходимо следовать плану:

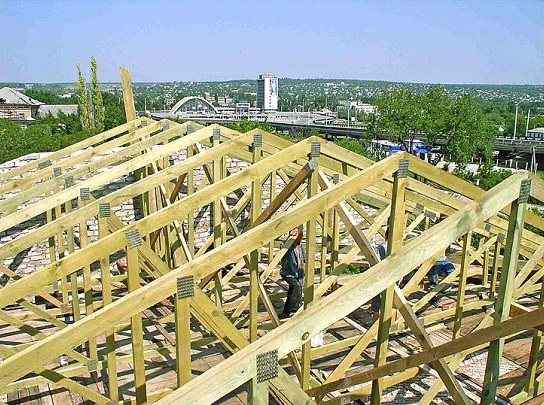

• Закрепление стропил. Если используются висячие, собирать их необходимо заранее, используя крепежные элементы для придания жесткости данной части. Сначала делаются крайние элементы, после внутренние. При наслонной системе создается вначале лежень, где установятся опоры. Если длина элементов недостаточная, можно добавить ее с помощью установки кобылок.

Установка обрешетки. Использовать для возведения можно любые материалы, но важно избавиться от коры с досок, чтобы увеличить срок службы элементов. Если планируется использовать мягкую кровлю, обрешетка делается сплошной. Здесь требуется жесткая основа, чтобы не было деформации при эксплуатации. Решетчатая система

Укладка кровли. Материалов покрытия множество, каждый из них предполагает использование разных методов покрытия. Не стоит пренебрегать рекомендациями производителя материала. Важно делать небольшой нахлест между элементами. Структура не должна быть нарушена, чтобы не возникло протечек.
Не стоит забывать, что надежная крыша, возведенная своими руками – гарантия сохранности имущества в доме. Не стоит пренебрежительно относиться к ее возведению, чтобы потом не пришлось производить сложный ремонт.

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить потери тепла через крышу — вот задачи, которые решает мансарда. При наличии некоторого запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый. Привлекает еще то, что построена мансардная крыша своими руками может быть даже без наличия особых строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже располагаются в стенах. В мансардах стен нет или почти нет. Их заменяет кровля. Потому и окна делают особенными: они не только должны пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крыша намного больше, чем на стенах.

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Плюсы наклонного мансардного окна:

• большее количество света, не такие резкие границы света и тени;
• поверхность крыши остается ровной, не усложняется ее рельеф;
• относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.

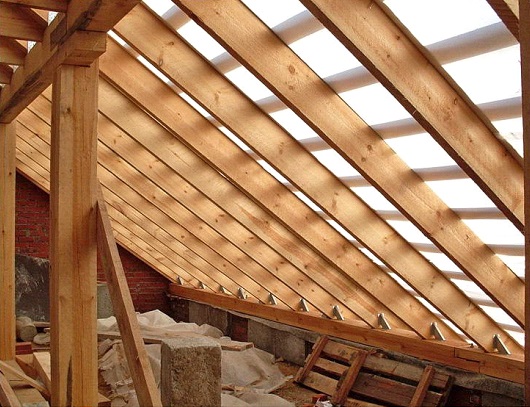

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виде, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант приведен на рисунке: нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусность он обладает, это необходимо учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

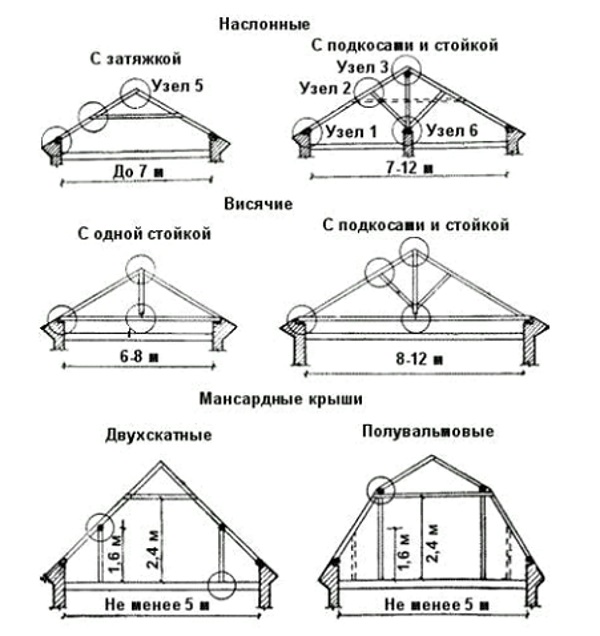

Виды стропильных систем ломаных крыш

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

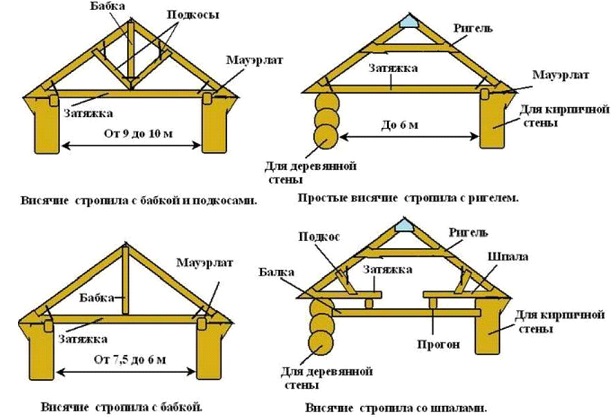

Один из вариантов построения каркаса с висячими стропилами

Выше на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Для небольшого по разверам здания каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Как расчитать ломаную крышу

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя. Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После чего по определенной формуле идет подбор элементов. Более подробную информацию, о том как проводится расчет, смотрите в следующем видео.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

При сборке всех элементов используют длинные гвозди — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой. Желательно все стыки укреплять стальными накладками или уголками.

Первый способ

Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

Как строить ломаную крышу таким способом, собирать узлы смотрите в видео ниже.

Второй способ

Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).

Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания. Как ее сделать, смотрите на фото внизу.

Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

Узлы и их чертежи

При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — мест пересечения и соединения нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.

Дом с мансардой — это не только дополнительная жилая площадь, но и респектабельный вид всего здания. Даже если помещение под крышей сделано неотапливаемым и используется только в летнее время, оно все равно создает мощную «воздушную подушку», которая способствует задерживанию тепла внутри капитальной всей постройки.

А про, то — читайте на нашем портале.

Проект мансарды

Составляя схему постройки мансарды, лучше всего это сделать в разных проекциях, чтобы видеть и понять размещение всех элементов стропильной системы. Очень важно правильно рассчитать высоту конька крыши, так как от нее напрямую будет зависеть размер площади под ней.

Составляя схему-проект постройки мансардной крыши нужно просчитать высоту конька, потолка и общую площадь помещения.

Минимальная высота от пола до конька должна составлять 2,5— 2,7 м , если же это расстояние меньше, то помещение не является мансардой, его можно назвать только чердаком. Этот параметр установлен нормами СНИП .

Чтобы все элементы были вычерчены точно и имели нужное расположение в общей системе нужно отталкиваться от фигуры с прямыми углами, то есть прямоугольника или квадрата – сечения создаваемого мансардного помещения. Опираясь на стороны (высоту и ширину будущей комнаты), будет практически невозможно ошибиться с величинами углов, под которыми располагаются скаты крыши, с расположением конька, стропил и всех подпорных элементов. Определяя эти параметры, их сразу же нужно заносить в чертеж .

Для начала необходимо найти середину ширины фронтальной стены. Отталкиваясь от этой точки, определяются параметры высоты конька, будущего потолка мансарды, расположение стоек-стен и размер карнизного свеса.

В связи с тем, что каждая из конструкций имеет определенное количество соединительных узлов, которые имеют различные конфигурации, неплохо будет каждую из этих связок прорисовать отдельно, чтобы разобраться в их особенностях сопряжения между собой всех элементов, соединяющейся в этой точке.

Любая стропильная система состоит из основных элементов и дополнительных, которые могут быть не в каждой конструкции. К основным составляющим мансардной крыши относятся.

• Балки перекрытия, которые являются основой для остальных элементов стропильной системы. Они укладываются на капитальные стены строения.
• Стропильная нога, прямая в двускатной системе крыши или состоящая из двух отделов — в ломаной схеме. В этом случае, верхнее стропило называется коньковым, так как образует самую высшую точку крыши — , а стропила, образующие стены мансарды, называют боковыми.
• Коньковая доска или брус — обязательный элемент дл я двухскатной крыши, но не всегда применяется при устройстве ломаной модели кровли.
• Мауэрлат – мощный брус, закрепляющийся к капитальным боковым стенам строения. На этот элемент устанавливаются стропильные ноги.
• Стойки — это опорные элементы, необходимые для укрепления двухскатной и ломаной конструкции. В последнем случае, к ней присоединяют коньковое и боковое стропило, а в первом — стойка является надежной подпоркой для длинного стропила. Кроме этого, стойки служат каркасом для утепления и обшивки стен мансарды.
• Диагональные связывающие элементы или скосы дополнительно скрепляют стойки или продольные балки и стропила, делая конструкцию более прочной.
• Балки чердачного перекрытия применяются во всех вариантах мансарды — ими связывают стойки, и они же являются каркасом для устройства потолка.
• Межстропильные прогоны устанавливаются в ломаном виде крыши для жесткости конструкции.

Чтобы быть уверенным, что подготовленный проект разработан верно , нужно показать его специалисту. Только он сможет определить, правильно ли подобраны параметры мансарды к ширине и длине стен строения.

Видео: профессиональный расчет мансардной крыши с помощью специального ПО

Параметры материалов для возведения мансардной крыши

Если графический проект готов, то, отталкиваясь от проставленных на нем размеров, можно просчитать количество материалов, необходимых для возведения мансардной крыши. Выбирать материалы нужно по их характеристикам, которые должны отвечать требованиям противопожарной и экологической безопасности. Для древесины необходимо предусмотреть специальную обработку антипиренами , которые снизят горючесть материала. Итак, для строительства понадобится:

• Доски для стропильных ног. Их сечение — подбирается по результатам специальных расчетов – об этом будет рассказано подробнее чуть ниже.
• Брус, имеющий сечение в 100×150 или 150×200 мм — для балок перекрытия, в зависимости от выбранной стропильной системы и ширины между несущими стенами, а также для прогонов, диагональных ног или ендов – если они предусмотрены конструкцией.
• Брус сечением от 100×150 мм или 150×150 мм для укладки мауэрлата .
• Для стоек обычно применяют брус 100 × 100 или 150×150 мм.
• Необрезная доска для настила чернового пола и некоторых крепежных элементов.
• Проволока стальная отожженная диаметром 3— 4 мм — для скрепления между собой некоторых деталей.
• Гвозди, болты, скобы разных размеров, уголки различных конфигураций и другие крепежные элементы.
• Металлический лист т олщиной не менее 1 мм — для вырезания накладок.
• Пиломатериалы для обрешетки и контробрешетки для кровельного материала – в зависимости от выбранного типа кровли.
• – для термоизоляции кровли.
• Гидроизоляционные и пароизоляционные мембраны.
• Кровельный материал и крепежные элементы для него.

Какого сечения требуются стропила

Стропила – элементы кровли, которые будут воспринимать основные внешние нагрузки, поэтому к их сечению требования совершенно особенные.

Размер требуемого пиломатериала будет зависеть от многих параметров – от шага между стропильными ногами, от длины этих ног между точками опоры, от выпадающей на них снеговой и ветровой нагрузки.

Геометрические параметры конструкции стропильной системы несложно определить на чертеже. А вот с остальными параметрами – придется обратиться к справочным материала и провести некоторые подсчеты .

Снеговая нагрузка неодинакова для различных регионов нашей страны. На рисунке ниже приведена карта, на которой вся территория России разбита на зоны по интенсивности снеговой нагрузки.

Всего таких зон – восемь (последняя, восьмая, относится, скорее, к экстремальным, и ее можно не рассматривать для строительства мансардной крыши).

Теперь можно точно определить снеговую нагрузку, которая будет зависеть от угла ската крыши. Для этого существует следующая формула:

S = Sg × μ

Sg – табличное значение — смотри карту и прилагаемую к ней таблицу

μ — поправочный коэффициент, зависящий от крутизны ската крыши.

• Если угол ската – мене 25°, то μ=1,0
• При крутизне от 25 до 60° — μ=0,7
• Если крыша круче 60°, то считается, что снег на ней не задерживается, и снеговая нагрузка вообще в расчёт не берется .

Характерно, что если мансардная крыша имеет ломаную конструкцию, то для разных ее участков нагрузка может иметь различные значения.

Угол уклона крыши всегда можно определить или транспортиром – по чертежу, или же простым соотношением высоты и основания треугольника (как правило – половина ширины пролета ):

Ветровая нагрузка также в основном зависит от региона постройки здания и от особенностей его окружения и высоты крыши.

И вновь для расчета вначале определяются исходные данные по карте и прилагаемой к ней таблице:

Расчет для конкретного здания будет проводиться по формуле:

Wp = W × k × c

W – табличное значение, в зависимости от региона

k – коэффициент, учитывающий высоту здание и его месторасположение (смотри таблицу )

В таблице буквами указаны следующие зоны:

• зона А – открытая местность, степи, лесостепи, пустыни, тундра или лесотундра, открытые ветрам побережья морей, крупных озер и водохранилищ.
• зона Б – территории городов, лесистая местность, местность с частыми препятствиями для ветра, рельефными или искусственными, высотой не менее 10 метров.
• зона В – плотная городская застройка со средней высотой зданий выше 25 метров.

с – коэффициент, зависящий от преимущественного направления ветра (розы ветров региона) и от угла наклона скатов кровли.

С этим коэффициентом дело обстоит несколько сложнее, так как ветер может оказывать двоякое воздействие на скаты крыши. Так, он оказывает прямое, опрокидывающее воздействие непосредственно на кровельные скаты. Но при малых углах особое значение принимает аэродинамическое воздействие ветра – он пытается поднять плоскость ската за счет возникающих подъемных сил.

На рисунках схемах и прилагаемых к ним таблицах обозначены участки крыши, подверженные максимальным ветровым нагрузкам, и указаны соответствующие коэффициенты для расчета .

Характерно, что при углах ската до 30 градусов (а это – вполне возможно на участке коньковых стропил), коэффициенты указаны и со знаком плюс, и отрицательные, то есть направленные вверх. Они несколько гасят фронтальную ветровую нагрузку (это учитывается при расчетах ), а чтобы нивелировать воздействие подъемных сил, необходимо будет очень тщательно закрепить стропильную систему и кровельный материал на этом участке, используя дополнительные связи, например, с помощью отожжённой стальной проволоки.

После того как ветровая и снеговая нагрузки рассчитаны, их можно будет просуммировать, и, с учетом конструктивных особенностей создаваемой системы, определить сечение досок для стропил.

Обратите внимание, что данные приведены для наиболее часто применяемого хвойного материала (сосна, ель, кедр или лиственница). В таблице показаны максимальная длина стропил между точками опоры, сечение доски в зависимости от сортности материала, и от шага между стропилами.

Значение суммарной нагрузки указано в кПа (Килопаскалях ). Привести эту величину в более привычные килограммы на квадратный метр — несложно. Со вполне допустимым округлением можно принять : 1 кПа ≈ 100 кг/м² .

Значения размеров доски по ее сечению округляются до стандартных размеров пиломатериалов в большую сторону.

	сечение стропил (мм)	Расстояние между соседними стропилами (мм)
		300	600	900	300	600	900
		1.0 кПа			1.5 кПа
высший	40×89	3.22	2.92	2.55	2.81	2.55	2.23
	40×140	5.06	4.60	4.02	4.42	4.02	3.54
	50×184	6.65	6.05	5.28	5.81	5.28	4.61
	50×235	8.50	7.72	6.74	7.42	6.74	5.89
	50×286	10.34	9.40	8.21	9.03	8.21	7.17
1 или 2	40×89	3.11	2.83	2.47	2.72	2.47	2.16
	40×140	4.90	4.45	3.89	4.28	3.89	3.40
	50×184	6.44	5.85	5.11	5.62	5.11	4.41
	50×235	8.22	7.47	6.50	7.18	6.52	5.39
	50×286	10.00	9.06	7.40	8.74	7.66	6.25
3	40×89	3.06	2.78	2.31	2.67	2.39	1.95
	40×140	4.67	4.04	3.30	3.95	3.42	2.79
	50×184	5.68	4.92	4.02	4.80	4.16	3.40
	50×235	6.95	6.02	4.91	5.87	5.08	4.15
	50×286	8.06	6.98	6.70	6.81	5.90	4.82
суммарная величина снеговой и ветровой нагрузки		2.0 кПа			2.5 кПа
высший	40×89	4.02	3.65	3.19	3.73	3.39	2.96
	40×140	5.28	4.80	4.19	4.90	4.45	3.89
	50×184	6.74	6.13	5.35	6.26	5.69	4.97
	50×235	8.21	7.46	6.52	7.62	6.92	5.90
	50×286	2.47	2.24	1.96	2.29	2.08	1.82
1 или 2	40×89	3.89	3.53	3.08	3.61	3.28	2.86
	40×140	5.11	4.64	3.89	4.74	4.31	3.52
	50×184	6.52	5.82	4.75	6.06	5.27	4.30
	50×235	7.80	6.76	5.52	7.06	6.11	4.99
	50×286	2.43	2.11	1.72	2.21	1.91	1.56
3	40×89	3.48	3.01	2.46	3.15	2.73	2.23
	40×140	4.23	3.67	2.99	3.83	3.32	2.71
	50×184	5.18	4.48	3.66	4.68	4.06	3.31
	50×235	6.01	5.20	4.25	5.43	4.71	3.84
	50×286	6.52	5.82	4.75	6.06	5.27	4.30

Инструменты

Естественно, во время работы не обойтись без инструментов, в список которых входит:

• Электродрель, шуруповерт .
• Строительный уровень и отвес, рулетка, угольник.
• Топор, стамеска, долото, молоток
• Циркулярная пила, электролобзик, ножовка.
• Плотницкий нож.

Монтаж будет ускорен, если инструменты для работы будут качественными, а работа будет проводиться с грамотными наставниками, с помощниками, аккуратно и поэтапно.

Этапы монтажа

Необходимо строго соблюдать последовательность выполнения работ — только при таком условии конструкция получится надежной и прочной.

Крепление мауэрлата

Монтаж любой стропильной системы начинается с закрепления на торце боковых стен строения мощного опорного бруса — мауэрлата , на который будет удобно устанавливать стропильные ноги. Мауэрлат изготавливается из качественного бруска сечением не менее 100 × 150 мм. Укладывается он обязательно на на стеленную по верхнему торцу стены (независимо от материала) гидроизоляцию из рубероида.

За счет мауэрлата нагрузка будет равномерно распределяться по стенам и передаваться на фундамент ст роения.

Закрепляют мауэрлат к стене с помощью металлических шпилек, которые заранее вмуровывают в бетонный пояс или венец, идущий по верхнему краю стены, или же анкерными болтами диаметром в 12 мм. Они должны входить в глубь стены не менее, чем на 150 — 170 мм. Если мауэрлат устанавливают на деревянную стену, то брусья крепятся к ней с помощью деревянных нагелей.

Монтаж стропильной конструкции

• Монтаж стропильной системы начинается с установки балок перекрытия. Они могут крепиться на мауэрлат сверху, если балки планируется вынести за периметр ст роения и за счет этого увеличить площадь мансарды. В этой конструкции стропильные ноги закрепляются на балки перекрытия.

Балки перекрытия, закрепленные поверх мауэрлата (рис. А)

• В другом случае они могут укладываться на гидроизолированные стены и крепиться с помощью уголков или скоб к внутреннему краю мауэрлата. Такой вариант пр именяется тогда, когда стропильные ноги планируется закреплять непосредственно на мауэрлат.

Другой вариант — к мауэрлату крепятся лишь стропильные ноги

• Далее, необходимо найти середину балки перекрытия, так как эта отметка станет ориентиром для определения месторасположения опорных стоек и конька.
• Стойки должны быть расположены на одинаковом расстоянии от от меченной середины балки перекрытия. Они в дальнейшем станут определять расположение стен мансардного помещения, то есть его ширину.
• Бруски для стоек должны иметь сечение, равное размеру балок перекрытия. Крепятся стройки к балкам с помощью специальных уголков и деревянных накладок. Однако, для начала их сперва наживляют гвоздями, затем тщательно выравнивают с помощью строительного уровня и отвеса , и только потом закрепляют капитально, с расчётом на будущие нагрузки.

• Когда первая пара стоек будет установлена, сверху их скрепляют между собой бруском, который называют затяжкой. Такая затяжка также соединяется со стойками с помощью специальных металлических уголков.

• После закрепления затяжки получится П-образная конструкция. На нее по бокам устанавливаются наслонные стропила, которые вторым своим концом крепится к балке перекрытия или же укладывается на мауэрлат.
• На установленные опоры для бруса или в стропиле выпиливается специальная выемка (паз). С ее использованием стропила плотно устанавливаются на брус мауэрлата, и крепятся с помощью металлических скоб.

• Для жесткости конструкции от основания стойки к середине установленного бокового стропила могут быть дополнительно установлены подкосы. Если и этого покажется мало, и экономия материала – не стоит на первом плане, то можно усилить общую конструкцию еще и дополнительными стойками, и схватками (они указаны на чертеже рис. А полупрозрачными линиями).
• Далее, на затяжке вычисляется середина – на это место будет крепиться бабка, подпирающая коньковое соединение верхней висячей подсистемы стропил.
• Следующим шагом устанавливаются коньковые стропила, которые могут скрепляться между собой разными соединениями — это может быть металлическая накладка или мощные болты с металлическими пластинами или шайбами.

• После их установки, к коньку и середине затяжки крепится бабка.
• Завершив работу над одной частью стропильной системы, нужно изготовить все остальные по тому же принципу. Расстояние между соседними стропилами в подобной системе должно быть не более 900 — 950 мм, но оптимальным, наверное, все же будет интервал в 600 мм – это даст и необходимую жесткость , и устойчивость конструкции, и будет удобно для утепления с помощью стандартных матов минеральной ваты. Правда,это утяжеляет конструкцию и потребует большего количества материалов.

• Сначала устанавливаются боковые детали системы в сборе , а затем — промежуточные. Между собой они связываются прогонами, которые устанавливаются между верхними концами стоек и действуют, как распорки. Таким образом, получится жесткая конструкция стропил мансарды, в которой уже будет готов каркас для обшивки стен.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Гидроизоляция мансардной крыши

Когда стропильная система будет выстроена, можно переходить к отделке ее и сопутствующими им материалами.

• Первым покрытием, которое должно быть закреплено сразу поверх ст ропил, станет гидроизоляционная и ветрозащитная пленка . ее крепят к стропилам с помощью скоб и степлера, начиная от карниза. Полотна настилаются внахлест на 150 — 200 мм, а затем стыки склеиваются водостойким скотчем.
• Сверху гидроизоляции, на стропила набивается контробрешетка , которая надежнее зафиксирует пленку на поверхности и создаст необходимое вентиляционное расстояние между ветрозащитным и кровельным материалом. Контробрешетка обычно выполняется из досок шириной в 100 — 150 мм и толщиной в 50 — 70 мм.

• Перпендикулярно контробрешетке закрепляются обрешетка , на которую затем будет настилаться кровельный материал. Шаг между рейками нужно рассчитывать в зависимости от типа и размеров листового кровельного материала, с учетом требуемого для него нахлеста
• Если же выбрана мягкая кровля, то на контробрешетку чаще всего закрепляются фанерные листы.

Монтаж кровельного покрытия

На подготовленную обрешетку или фанеру закрепляется кровельный материал. Его монтаж обычно начинается от карниза крыши и проходит порядово , от одного из краев – в зависимости от вида кровли. Кровельные листы монтируются внахлест . Если для покрытия используется металлический профиль или металлочерепица, то такой материал закрепляют специальными саморезами с эластичными прокладками. Крепежные элементы обычно подбираются по цвету к кровельному материалу.

Самое сложное в покрытии мансардной ломаной крыши — это переход от наслонных боковых стропил к висячим коньковым . Могут быть определенные сложности и в том случае, если на крыше предусмотрены выступы для устройства кровли над балконами или окнами.

Кроме этого, если на крышу выходит дымоходная труба, для нее необходимо отдельное оформление отверстия внутри стропильной системы и утеплительном слое, а на кровле— устройство вокруг трубы надежной гидроизоляции.

Как и чем лучше покрыть крышу, можно подробно узнать на на шем портале, там предусмотрен целый раздел , в котором можно найти ответы на множество вопросов, в том числе и рекомендации по надежному утеплению мансардного помещения.

Цены на популярные виды профнастила

Профнастил

Видео: подробный видео-урок по возведению мансардной крыши

Нужно отметить, что работа по сооружению любой крыши, а тем более такой сложной, как мансардная, не только ответственна, но и достаточно опасна, требует особых, повышенным мер безопасности. Если нет опыта в проведении подобных строительных процессов, то лучше доверить их выполнение профессионалам или же выполнять все действия под контролем опытного мастера, и с соблюдением максимальной осторожности и аккуратности.
