Что необходимо учитывать при выборе схем обвязки радиаторов?

Если упрощенно взглянуть на большинство радиаторов отопления, то их гидравлическая конструкция представляет собой достаточно несложную, понятную схему. Это два горизонтальных коллектора, которые соединены между собой вертикальными каналами-перемычками, по которым происходит перемещение теплоносителя. Вся эта система или выполнена из металла, обеспечивающего необходимую высокую теплоотдачу (яркий пример – ), либо «одета» в специальный кожух, конструкция которого предполагает максимальную площадь контакта с воздухом (например, биметаллические радиаторы).

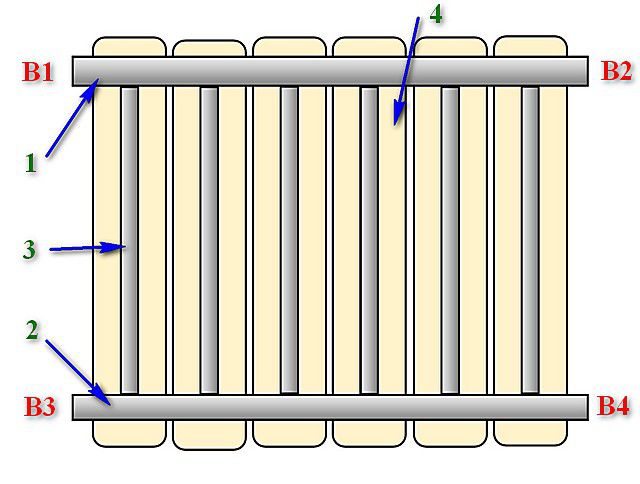

1 – Верхний коллектор;

2 – Нижний коллектор;

3 – Вертикальные каналы в секциях радиатора;

4 – Теплообменный корпус (кожух) радиатора.

Оба коллектора, верхний и нижний, с обеих сторон имеют выходы (соответственно, на схеме верхняя пара В1-В2, и нижняя В3-В4). Понятно, что при подключении радиатора к трубам контура отопления подключается лишь два выхода из четырех, а оставшиеся два глушатся. И вот от схемы подключения, то есть от взаимного расположения трубы подачи теплоносителя и выхода в «обратку» во многом зависит эффективность работы установленной батареи.

И прежде всего, планируя установку радиаторов, хозяин должен точно разобраться, какая же система отопления функционирует или будет создаваться в его доме или квартире. То есть он должен четко представлять, откуда поступает теплоноситель и в какую сторону направлен его поток.

Однотрубная система отопления

В многоэтажных домах чаще всего применяется однотрубная система. В этой схеме каждый радиатор как бы вставлен в «разрыв» единственной трубы, по которой осуществляется и подача теплоносителя, и его отвод в сторону «обратки».

Теплоноситель проходит последовательно все радиаторы, установленные в стояке, постепенно растрачивая тепло. Понятно, что на начальном участке стояка его температура всегда будет выше – это также необходимо учитывать при планировании установки радиаторов.

Здесь важен еще один момент. Такая однотрубная система многоквартирного дома может быть организована по принципу верхней и лир нижней подачи.

Слева (поз.1) показана верхняя подача – теплоноситель по прямой трубе передается к верхней точке стояка, а затем последовательно проходит через все радиаторы на этажах. Значит, направление подачи потока идет сверху вниз.
В целях упрощения системы и экономии расходных материалов нередко организуется и иная схема – с нижней подачей (поз. 2). В этом случае на восходящей к верхнему этажу трубе точно также последовательно установлены радиаторы, как и на опускающейся вниз. Значит, направление потока теплоносителя в этих «ветвях» одной петли меняется на противоположное. Очевидно, что разница температур в первом и последнем радиаторе такого контура будет еще ощутимей.

Важно разобраться с этим вопросом – на какой же трубе подобной однотрубной системы устанавливается ваш радиатор – от направления потока зависит оптимальная схема врезки.

Обязательное условие обвязки радиатора в однотрубном стояке – байпас

Под не совсем понятным для некоторых названием «байпас» понимается перемычка, связывающая трубы подключения радиатора к стояку в однотрубной системе. Для чего нужен , какими правилами руководствуются при его установке – читайте в специальной публикации нашего портала.

Широко применяется однотрубная система и в частных одноэтажных домах, хотя бы из соображений экономии материалов для ее монтажа. В этом случае хозяину проще разобраться с направлением потока теплоносителя, то есть с какой стороны у него будет осуществляться подача в радиатор, а с какой – выход.

Достоинства и недостатки однотрубной системы отопления

Привлекая простотой своего устройства, такая система все же несколько настораживает сложностью обеспечения равномерного нагрева на разных радиаторах домовой разводки. Что важно знать об , как ее смонтировать своими руками – читайте в отдельной публикации нашего портала.

Двухтрубная система

Уже исходя из названия становится понятно, что каждый из радиаторов в такой схеме «опирается» на две трубы – отдельно на подачу и «обратку».

Если взглянуть на схему двухтрубной разводки в многоэтажном доме, то сразу видны отличия.

Понятно, что зависимость температуры нагрева от места расположения радиатора в системе отопления – сведена к минимуму. Направление потока определяется только взаимным расположением врезанных в стояки патрубков. Единственное, что необходимо знать – это то, какой конкретно стояк выполняет роль подачи, а какой является «обраткой» – но это, как правило, легко определяется даже по температуре трубы.

Некоторых жильцов квартир может ввести в заблуждение наличие двух стояков, при которых система не перестанет быть однотрубной. Посмотрите на иллюстрацию ниже:

Слева, хотя вроде бы стояков и два, показана однотрубная система. Просто по одной трубе осуществляется верхняя подача теплоносителя. А вот справа – типичный случай двух разных стояков – подачи и «обратки».

Зависимость эффективность радиатора от схемы его врезки в систему

Для чего говорилось все то. что размещено в предыдущих разделах статьи? А дело в том, что от взаимного расположения подающей и обратной трубы очень серьезно зависит теплоотдача радиатора отопления.

Схема врезки радиатора в контур	Направление потоков теплоносителя
Диагональное двухстороннее подключение радиатора, с подачей сверху

Такая схема считается наиболее эффективной. В принципе, именно она берется за основу при расчете теплоотдачи конкретной модели радиатора, то есть мощность батареи пори таком подключении принимается за единицу. Теплоноситель, не встречая никакого сопротивления, полностью проходит через верхний коллектор, через все вертикальные каналы, обеспечивая максимальную теплоотдачу. Весь радиатор прогревается равномерно по всей своей площади.


Подобная схема – одна из наиболее распространённых в системах отопления многоэтажных домов, как наиболее компактная в условиях вертикальных стояков. Применяется на стояках с верхней подачей теплоносителя, а также на обратных, нисходящих – с нижней подачей. Вполне эффективна для небольших по размеру радиаторов. Однако, если количество секций велико, то прогрев может осуществляться неравномерно. Кинетической энергии потока становится недостаточно для распространения теплоносителя до самого конца верхнего подающего коллектора – жидкость стремится проходить по пути наименьшего сопротивления, то есть через ближайшие ко вхожу вертикальные каналы. Таким образом, в дальней от входа части батареи не исключены застойные зоны, которые будут значительно холоднее противоположных. При расчетах системы обычно исходят из того, что даже при оптимальной длине батареи ее общая эффективность теплоотдачи снижается на 3÷5%. Ну а при длинных радиаторах такая схема становится неэффективной или потребует определенной оптимизации (об этом будет рассказано ниже)/
Одностороннее подключение радиатора с подачей сверху

Схема, аналогичная предыдущей, и во многом повторяющая и даже усиливающая присущие ей недостатки. Применяется в таких же стояках однотрубных систем, но только в схемах с нижней подачей - на восходящей трубе, поэтому теплоноситель подается снизу. Потери в общей теплоотдаче при таком подключении могут быть еще выше – доходить до 20÷22%. Связано это ст тем, что замыканию движения теплоносителя через ближние вертикальные каналы будет способствовать еще и разница в плотности – горячая жидкость стремится вверх, и оттого тяжелее проходит на удаленный край нижнего подающего коллектора радиатора. Иногда это – единственный вариант подключения. Потери в какой-то мере компенсируются тем, что в восходящей трубе общий уровень температуры теплоносителя всегда более высокий. Схема поддается оптимизации установкой специальных устройств.
Двухстороннее подключение с нижним подключением обеих подводок

Схема нижнего, или как ее еще часто называют «седельного» подключения – чрезвычайно популярна в автономных системах частных домов из-за широких возможностей скрыть трубы отопительного контура под декоративной поверхностью пола или сделать их максимально незаметными. Однако по теплоотдаче подобная схема – далека от оптимальной, и возможные потери эффективности оцениваются в 10÷15%. Самый доступный путь для теплоносителя в этом случае – это нижний коллектор, а распространение по вертикальным каналам идет в большей мере за счет разницы в плотности. В итоге верхняя часть батареи отопления может прогреваться значительно меньше нижней. Существуют определённые методы и средства свети этот недостаток к минимуму.
Диагональное двухстороннее подключение радиатора, с подачей снизу

Несмотря на кажущуюся схожесть с первой, самой оптимальной схемой, разница между ними – очень большая. Потери эффективности при подобном подключении доходят до 20%. Объясняется это – достаточно просто. У теплоносителя нет никаких стимулов свободно проникать на дальний участок нижнего подающего коллектора радиатора – за счет разницы в плотности он выбирает наиболее близкие ко входу в батарею вертикальные каналы. В итоге, при достаточно равномерно прогретом верхе, в нижнем углу, противоположном вхожу, весьма часто образуется застой, то есть температура поверхности батареи в этой области будет меньше. Подобна схема применяется на практике крайне редко – даже сложно представить ситуацию, когда к ней совершенно необходимо прибегнуть, отвергнув другие, более оптимальные решения.

В таблице намеренно не упомянуто нижнее одностороннее подключение батарей. С ним – вопрос неоднозначный, так во многих радиаторах, предполагающих возможность подобной врезки, предусмотрены специальные адаптеры, которые по сути превращают нижнее подключение в один из вариантов, рассмотренных в таблице. Кроме того, даже для обычных радиаторов можно приобрести дополнительную оснастку, при которой нижняя одностороння подводка будет конструктивно видоизменена на другой, более оптимальный вариант.

Надо сказать, что существуют и более «экзотичные» схемы врезки, например, для радиаторов вертикального исполнения большой высоты – никоторые модели из этого ряда предполагают двухстороннее подключение с обеими подводками сверху. Но сама конструкция таких батарей продумана таким образом, чтобы теплоотдача от них была максимальной.

Зависимость эффективности теплоотдачи радиатора от места его установки в помещении

Помимо схемы подключения радиаторов к трубам контура отопления, на эффективность работы этих приборов теплообмена серьезно влияет и место их установки.

В первую очередь, должны соблюдаться определенные правила размещения радиатора на стене относительно соседствующих с ним конструкциям и элементам интерьера помещения.

Наиболее типичное расположение радиатора – под оконным проёмом. Помимо общей теплоотдачи, восходящий конвекционный поток создает своеобразную «тепловую завесу», препятствующую свободному проникновению от окон более холодного воздуха.

Радиатор в этом месте покажет максимальную эффективность, если его общая длина составит порядка 75% от ширины оконного проема. При этом необходимо стараться установить батарею именно по центру окна, с минимальным отклонением, не превышающим 20 мм в ту или иную сторону.
Расстояние от нижней плоскости подоконника (или другой преграды, расположенной сверху – полки, горизонтальной стенки ниши и т.п.) должно составлять около 100 мм. В любом случае, оно никогда не должно быть меньше, чем 75% от глубины самого радиатора. В противном случае создается труднопреодолимая преграда для конвекционных потоков, и эффективность батареи резко падает.
Высота нижнего края радиатора над поверхностью пола также должна составить около 100÷120 мм. При просвете меньше 100 мм, во-первых, искусственно создаются немалые сложности в проведении регулярных уборок под батареей (а это – традиционное место скопления пыли, переносимой конвекционными потоками воздуха). А во-вторых – сама конвекция будет затруднена. Вместе с тем, и «задирать» радиатор слишком высоко, с просветом от поверхности пола 150 мм и более – тоже совершенно ни к чему, так как это приводит к неравномерному распространению тепла в помещении: в граничащей с поверхностью пола области может оставаться выраженная холодная прослойка воздуха.
Наконец, и от стены радиатор должен быть отнесён кронштейнами как минимум на 20 мм. Уменьшение этого просвета – это нарушение нормальной конвекции воздуха, а кроме того, на стене могут вскорости появиться хорошо заметные пылевые следы.

Это – ориентировочные показатели, которых следует придерживаться. Однако, для некоторых радиаторов существуют и собственные, разработанные производителем рекомендации по линейным параметрам установки – они указываются в руководствах по эксплуатации изделий.

Наверное, излишне объяснять, что расположенный открыто на стене радиатор покажет теплоотдачу намного выше, чем тот, который полностью или частично прикрыт теми или иными предметами интерьера. Даже слишком широкий подоконник уже способен понизить эффективность обогрева на несколько процентов. А если учесть, что многие хозяева не могут обойтись без плотных портьер на окнах, или, в угоду интерьерному оформлению, стараются прикрыть неприглядные, ни их взгляд, радиаторы с помощью фасадных декоративных экранов или даже полностью закрытых кожухов, то расчетной мощности батарей может и не хватить для полноценного обогрева помещения.

Потери теплоотдачи, зависящие от особенностей установки радиатора отопления на стен – показаны в таблице ниже.

Иллюстрация	Влияние показанного размещения на теплоотдачу радиатора
	Радиатор расположен на стене полностью открыто, или же установлен под подоконником, который закрывает не более 75% глубины батареи. В этом случае полностью сохранения оба основных пути теплопередачи – и конвекция, и тепловое излучение. Эффективность можно принять за единицу.
	Подоконник или полка полностью перекрывают радиатор сверху. Для инфракрасного излучения – это не имеет значения, а вот конвекционный поток уже встречает серьёзное препятствие. Потери можно оценить в 3 ÷ 5% от общей тепловой мощности батареи.
	В этом случае сверху не подоконник или полка, а верхняя стенка стеновой ниши. На первый взгляд – всё то же самое, но потери уже несколько больше – до 7 ÷ 8%, так как часть энергии будет понапрасну затрачена на прогрев весьма теплоемкого материала стены.
	Радиатор с фасадной части прикрыт декоративным экраном, но просвет для конвекции воздуха – достаточный. Потеря именно в тепловом инфракрасном излучении, что особо сказывается на эффективности чугунных и биметаллических батарей. Потери теплоотдачи при такой установке достигают 10÷12%.
	Радиатор отопления прикрыт декоративным кожухом полностью, со всех сторон. Понятно, что в таком что в таком кожухе имеются решетки или щелевидные отверстия для циркуляции воздуха, но и конвекция, и прямое тепловое излучение – резко снижены. Потери могут доходить до 20 – 25% от расчетной мощности батареи.

Итак, очевидно, что некоторые нюансы установки радиаторов отопления хозяева вольны изменить в сторону увеличения эффективности теплоотдачи. Однако, иногда место настолько ограничено, что приходится мириться с имеющимися условиями, касающимися как расположения труб контура отопления, так и свободной площади на поверхности стен. Другой вариант - желание скрыть батареи с глаз превалирует над здравым смыслом, и установка экранов или декоративных кожухов – дело уже решенное. Значит, в любом случае, придется внести поправки на суммарную мощность радиаторов, чтобы гарантированно добиться в помещении необходимого уровня нагрева. Правильно внеси соответствующие корректировки поможет расположенный ниже калькулятор.

Устройство или реконструкция системы отопления подразумевает монтаж или замену отопительных приборов. Хорошая новость состоит в том, что при желании, можно с этим справиться своими руками без привлечения специалистов. Как должна проходить установка радиаторов отопления, где и как их располагать, что надо для проведения работ — все это в статье.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Где и как разместить

Традиционно радиаторы отопления устанавливают под окном. Это необходимо для того, чтобы поднимающийся теплый воздух отсекал холод от окна. Для того чтобы стекла не потели, ширина отопительного прибора должна быть не менее 70-75% от ширины окна. Его надо устанавливать:

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

седельное;
одностороннее;
диагональное.

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше ().

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса.

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Видео-уроки по установке радиаторов отопления

При обустройстве отопительной системы необходимо уделить особое внимание расположению обогревательных приборов. Во-первых, от этого зависит комфортное пребывание в помещении, а во-вторых, при правильном размещении теплообменников можно значительным образом сократить потери тепла даже при условии, что есть ошибки в теплоизоляции дома. А какие существуют варианты подключения радиаторов отопления, вы узнаете из этой публикации.

Разновидности систем отопления

В настоящее время наибольшей популярностью пользуются одно- и двухконтурные системы. А чтобы понять, какой способ соединения радиаторов отопления подходит вам больше всего, разберемся более подробно с каждым из них.

Однотрубный контур

Как правило, подобный метод подключения батарей к системе отопления применяется для обустройства двух, трехэтажных домов. Так, прогретый до необходимого уровня теплоноситель наполняет тепломагистраль сверху и двигается вниз, равномерно распределяясь по всем нагревателям.

Подобные тепловые блоки довольно просты в монтаже. Кроме этого, для подключения батарей отопления по такой схеме нет необходимости в применение большого количества расходных материалов. Однако, несмотря на свои преимущества, одноконтурные магистрали наделены несколькими недостатками:

отсутствие возможности корректировки температурного режима отдельных обогревателей;
температура в крайней точке теплового контура значительно ниже, чем в первоначальной, поскольку за время перемещения теплоносителя его температура постепенно снижается;
при выходе из строя одного из участка теплового трубопровода возникает необходимость отключения всего стояка.

Двухтрубный контур

Двухтрубная обвязка радиаторов в большинстве своем применяется для устройства обогрева в частном доме или квартире, которая не подключена к централизованной тепломагистрали. Принцип устройства двухтрубного контура характеризуется подведением к обогревательному узлу сразу пары труб: одна для подвода прогретого теплоносителя, другая - для отвода охлажденной воды.

При устройстве двухконтурного подключения нужно учитывать одно главное правило - все теплообменники обвязываются исключительно параллельно, но никак не последовательно.

Подобный тип подсоединения характеризуется несколькими весомыми преимуществами:

возможность регулировки температурного режима отдельно взятой батареи, что позволяет осуществлять отключение нагревателей в неиспользуемом помещении без ущерба общему стояку;
проведение ремонтно-восстановительных работ отдельных участков теплового контура без необходимости отключения всей установки;
снижение расходов на оплату счетов по электроэнергии, благодаря возможности регулировки температурного режима в отдельно взятых помещениях.

Какие материалы нужны для подключения радиаторов

Для устройства вышеуказанных систем понадобятся следующие элементы:

теплообменники, в комплект которых входит клапан в верхней части и пробка в нижней;
заглушки на батареи;
терморегулирующий клапан (только для двухтрубной установки);
байпас (только для двухтрубной установки) и запорный кран;
хвостовик;
набор муфт и контргаек;
трубы для тепловой магистрали - металлические, полипропиленовые, нержавеющие, медные или оцинкованные.

Что касается труб, то традиционно многие стараются отдать предпочтение стальным, оцинкованным или медным. На самом деле трубы из сшитого полипропилена не менее качественные, но при этом в 2 раза дешевле. У них такой же срок эксплуатации, но полипропилен никогда не покроется ржавчиной, и внутренняя часть труб гораздо реже засоряется известковыми отложениями.

Сталь, нержавейка и медь обязательны только при обустройстве парового отопления, где температура теплоносителя (пара) не снижается ниже отметки в 100 0 С, соответственно, любой другой вариант просто придет в негодность.

Способы обвязки котла/печи

Схемы подключения

Сегодня существует несколько основных способов подключения радиаторов:

Боковая схема. Она характеризуется монтажом приборов посредством патрубков, которые располагаются по одну сторону обогревательного прибора. Такое соединение батарей отопления можно считать наиболее выгодным, поскольку оно способствует сокращению теплопотерь. Однако, крайне нежелательно прибегать к такому варианту при подсоединении обогревателей с количеством секции более 15.
Диагональная схема. Она применяется для устройства систем с длинными обогревателями. Такой вариант характеризуется подведением теплоносителя к патрубку, расположенному сверху теплового прибора. Тогда как отток происходит посредством трубы, находящейся снизу на противоположной подводу стороне. Благодаря такой схеме обеспечивается равномерное распределение горячей воды по обогревательному устройству.
Нижняя схема. Такой вид обвязки применяется в случае прохождения отопительного контура в напольной поверхности. Сразу же хотелось уточнить, что эффективность работы таких нагревателей на 15% ниже, чем обвязка радиаторов отопления к трубопроводу по боковой схеме.

Разновидность обогревателей

Прежде чем разбираться, как правильно подключить радиаторы, следует определиться, какими будут батареи. В настоящее время можно встретить массу всевозможных видов теплообменников. Но все они делятся в зависимости от следующих параметров:

материал, из которого происходит изготовление обогревательных блоков;
принцип подключения к системе;
метод фиксации.

Чаще всего используют стальные панельные и секционные батареи. В последнее время очень популярными становятся алюминиевые и биметаллические радиаторы, цена которых на порядок ниже стальных, но качество достойное. При этом последние - безусловный лидер на отопительном рынке, прочность которых допускает давление до 150 атм.

Стальные радиаторы - батарея, состоящая из тонких плоских панелей, выполненных из стального листового проката. Такие нагревательные блоки можно подсоединять боковым или нижним методом.

По конструкции более предпочтительными являются секционные модели, преимущество которых в возможности наращивать или снимать секции. Это позволяет регулировать температурные условия в том или ином помещении.

Вне зависимости от выбранной модели необходимо соблюдать все правила монтажа, регламентированные производителем.

Если в доме установлены алюминиевые радиаторы, не следует перекрывать на летний период краны, иначе от скопления водорода могут лопнуть трубы или сорвать кран. При наличии стальных труб и алюминиевого радиатора при закрытых на несколько месяцах кранах разорвать может сам радиатор.

ВИДЕО: Виды радиаторов отопления

Монтаж обогревательных устройств должен осуществляться согласно всем правилам, регламентируемым как самим производителем, так и строительными нормами.

Так, существуют обязательные для выполнения рекомендации, касаемо выдерживания необходимого расстояния между теплообменниками и стеновыми перекрытиями, напольной поверхностью и подоконниками:

Величина зазора между верхней частью теплового блока и подоконником должна составлять как минимум 100 мм. При несоблюдении этой рекомендации происходит затруднение перемещения теплового потока, что в свою очередь может привести к снижению эффективности работы контура.
Величина зазора между нижней частью обогревателя и напольной поверхностью должна быть не менее 120 мм. Если не соблюсти это требование, то вероятность большого перепада разницы температур на разной высоте помещения крайне высока. То есть будет прогреваться часть напольной поверхности что, в свою очередь, приведет к теплопотерям.
Величина зазора между задней стенкой и стеновым перекрытием должна быть как минимум 20 мм. При занижении этого показателя риск нарушения теплоотдачи обогревателя крайне высок.

Ниже на фото показано, как правильно подсоединять батареи. И если обвязка теплообменников будет выполнена в соответствии с вышеуказанными рекомендациями, то отопительная систем будет на протяжении многих лет поддерживать в вашем доме комфортные температурные условия проживания!

Главная » Отопление » Монтаж и подключение радиаторов отопления своими руками

Монтаж и подключение радиаторов отопления своими руками

Возможна установка радиаторов отопления своими руками

Что необходимо для монтажа

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Кран маевского и способ его установки

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Краны на радиатор отопления

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Где и как разместить

посередине оконного проема, допустимое отклонение — 2 см;
расстояние от радиатора до пола — 8-12 см;
до подоконника — 10-12 см;
от задней стенки до стены — 2-5 см.

Расстояния от радиатора отопления до окна

Как правильно установить

Правильная установка радиаторов отопления

Крепление к стене

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

Один из видов кронштейнов

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Варианты обвязки радиаторов отопления

Обвязка при одностороннем подключении

Боковое подключение с байпасом (однотрубная система)

Вариант со сваркой

Односторонняя обвязка при двухтрубной системе

Обвязка при диагональном подключении

При двухтрубной нижней разводке

При однотрубной системе с вертикальными стояками (в квартирах) все выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса.

Подача теплоносителя снизу

Обвязка при седельном подключении

При двухтрубной системе

Седельное подключение при однотрубной системе

Видео-уроки по установке радиаторов отопления

Схема подключения радиаторов отопления

Отопительная система считается одной из самых важных коммуникационных инженерных конструкций в любом сооружении. Важно не только правильно выбрать батареи для этих целей, но и определить подходящее их количество и произвести грамотное подключение радиаторов отопления.

Только в этом случае можно добиться того, что система будет прекрасно справляться с поставленными задачами в частном доме или квартире. К этим задачам относится оптимальный и равномерный обогрев различных помещений в зимнее время, поэтому подключение радиатора должно производиться по всем правилам.

Назначение системы отопления

В частном доме или квартире обязательно должна быть всегда установлена оптимальная температура. которая варьируется от 18 до 25 градусов. В зимнее время достичь этого показателя можно только при качественной отопительной системе. Ее КПД должно соответствовать площади строения, а также должна быть правильно подобрана схема подключения радиаторов.

Именно отопительные приборы компенсируют теплопотери, которые являются обязательными в любом помещении, поскольку тепло уходит через окна, двери и даже элементы коммуникаций.

Особенно нужно уделить внимание тому, какие существуют схемы подключения радиаторов отопления, и выбрать оптимальный вариант. Желательно делать выбор еще на этапе строительства дома или квартиры, однако часто приходится изменять некачественную систему, поэтому можно заниматься работами в уже готовом частном доме или квартире. Но в этом случае монтаж будет более сложным и специфическим.

Наиболее оптимальным считается подключение радиаторов отопления к центральной системе отопления, поскольку в этом случае получается эффективная и надежная система, обеспечивающая равномерный и постоянный обогрев в зимнее время. Однако многие частные дома располагаются на определенном отдалении от города, поэтому воспользоваться подключением к централизованному отоплению не всегда возможно.

Именно поэтому приходится создавать собственные автономные системы в частном доме. которые:

должны обладать высоким КПД;
при желании сделать все своими силами, можно просмотреть обучающее видео, чтобы не допустить ошибок;
должны быть правильно сформированы и отрегулированы многочисленные узлы;
монтаж необходимо выполнять в соответствии со всеми требованиями и условиями;
должна быть предусмотрена надежная и правильная обвязка системы.

Какие факторы оказывают влияние на эффективность отопительной системы?

Чтобы обеспечить равномерный и качественный обогрев помещений в доме, важно знать, какие элементы влияют на нее. К ним можно отнести:

правильная разводка сети, которая оказывает влияние на эффективность прогрева и на то, насколько равномерно будут нагреваться помещения, причем от этого зависит и стоимость отопления;
грамотно подобранное оборудование для системы, для чего нужно производить определенные расчеты, которые позволят определить, каким КПД, мощностью и другими параметрами должны обладать основные элементы, причем от этого зависит даже потребление топлива;
правильный монтаж основных узлов и элементов системы отопления, к которым относятся трубопровод, радиаторы, арматура и даже котел с насосом, поскольку если неправильно будут произведены какие-либо действия, то отопление будет либо вовсе не работать, либо некачественно функционировать, поэтому желательно заранее просмотреть обучающее видео.

Поэтому до того, как будет осуществлен монтаж всех элементов отопления, нужно сконцентрироваться на расчетах и выборе схемы подключения радиаторов отопления. Надо подобрать сами батареи, которые будут иметь нужный КПД и другие характеристики. Должны быть приобретены другие виды изделий, предназначенных для установки, причем они должны быть высокого качества. Сами работы должны выполняться своими руками только после тщательного изучения инструкции и видео с последовательными действиями.

Как выбрать схему

Первоначально нужно определиться, какие существуют варианты подключения радиаторов отопления, чтобы выбрать самый подходящий. Можно выделить следующие виды:

Сама подводка трубопровода к батареям может быть произведена следующими способами:

Все способы имеют свои особенности, поэтому важно правильно определиться с вариантом. При этом некоторые узлы монтируются различными способами.

Если предполагается осуществлять монтаж последовательной схемы, то на одной батарее в гравитационной сети не должно быть больше 12 секций. Если же применяется циркуляционный насос, то не должно быть больше 24 секций. В этом случае можно добиться наибольшего КПД системы и высокую безопасность ее использования.

Правила установки

Перед тем, как подключить радиатор. нужно учитывать следующие требования к этому процессу:

от пола расстояние до батареи должно быть примерно 10 см;
от подоконника до радиатора расстояние равняется 10 см;
все узлы должны быть подключены в соответствии с требованиями, которые указываются производителями;
от стены до изделия должно быть больше 2 см.

Непосредственный процесс работы

Как правильно подключить радиатор? Важно просмотреть обучающее видео и знать основные этапы работы. Для этого должны реализовываться следующие последовательные действия:

на место, где предполагается выполнять монтаж изделия, нужно нанести разметку, которая будет указывать будущие участки для кронштейнов;
кронштейны фиксируются к стене помещения;
на сами радиаторы выполняется обвязка, которая предполагает установку запорно-регулирующей арматуры, причем обычно для этого используются краны Маевского;
устанавливаются другие дополнительные узлы и элементы, к которым относятся заглушки или клапаны;
производится сам монтаж радиатора, для чего он прикрепляется к кронштейнам, причем важно правильно отрегулировать прибор, чтобы не было перекосов или иных проблем;
выполняется подключение батареи к трубопроводу одним из способов: он может быть диагональным, нижним или односторонним;
осуществляется опрессовка конструкции, после чего можно пускать воду, чтобы проверить герметичность и правильность работы оборудования;
непосредственное использование отопления.

Таким образом, если знать, как правильно подключить батарею, какой способ подключения для этого выбрать, то можно выполнить все сложные работы своими силами.

Особенности подключения радиатора к трубам

Обвязка должна быть выполнена правильно, и важно уделить внимание грамотному подсоединению прибора к трубопроводу. Важно, чтобы соединение было герметичным. Достаточно часто применяется именно диагональное крепление, но могут быть применены и другие варианты.

Одностороннее подключение заключается в том, что к одной секции прибора подключается труба подачи теплоносителя (сверху) и обратка (внизу). Это позволяет увеличить КПД, поскольку все секции батареи нагреваются равномерно. Подходит этот вариант для одноэтажных строений, в которых в одном радиаторе имеется много секций.
Нижнее подключение считается идеальным вариантом для отопления, спрятанного под напольным покрытием. Здесь подводка и обратка присоединяются внизу секций, которые лежат противоположно друг другу. Недостатком данного варианта считается низкая эффективность, поскольку вверху радиаторы неравномерно прогреваются.
Диагональное подключение предназначено для приборов со многими секциями. Здесь теплоноситель сначала проходит через кран Маевского и заглушку, после поступает в саму батарею. Теплоноситель двигается направленно, поэтому обеспечивается высокий показатель теплоотдачи.

Таким образом, если будет правильно выбрана схема подключения батарей и грамотно выполнена установка, то можно получить качественное, равномерное и надежное отопление с оптимальным потреблением топлива. Должна быть грамотно реализована обвязка, а все узлы должны быть подключены герметично и надежно. Желательно заранее просмотреть обучающее видео на нашем сайте, которое предусмотрит правильную последовательность этапов и расскажет о возможных ошибках и проблемах. От результата зависит не только равномерный обогрев, но и безопасность применения отопления.

Виды отопительных систем

Отопительная система в частном доме может быть:

воздушной;

электрической;

Воздушная система

Данный вариант функционирует без теплоносителя. Воздух в доме прогревается непосредственно от нагревательных устройств – печей или конвекторов. При такой системе не используются радиаторы отопления. Воздушное отопление удобно для обогрева компактных дачных домов. Для больших коттеджей оно применяется крайне редко.

Электрическая система

В такой системе тепло передается через проводники тока. По этому принципу работает электрический теплый пол. Обогрев при помощи электрической системы может быть достаточно удобным. Но его обустройство требует повышенного внимания к правилам безопасности, а в процессе эксплуатации он дорого обходится владельцам дома.

Водяная система

Вид отопительной системы, при которой тепло передается посредством воды (иногда пара) как теплоносителя. Теплоноситель поступает из нагревательного устройства через трубы в радиаторы отопления. Это вариант считается наиболее удобным и практичным. Чаще всего в загородных домах отопление обустраивается именно таким способом.

Источник heatsun.net

Типы отопительных котлов

Центральным элементом отопительной системы является котел – отопительное устройство, в котором теплоноситель достигает нужной температуры. Схема подключения отопления в частном доме во многом зависит от того, какой именно котел в ней используется.

По назначению котлы делятся на двухконтурные и одноконтурные. Первый вариант – это оборудование, предназначенное и для отопления, и для нагрева воды. Одноконтурный котел греет только теплоноситель для отопления. По способу установки они делятся на напольные и настенные.

Различаются котлы и по виду топлива, при помощи которого обогревается теплоноситель. Существуют котлы следующих видов:

электрические;

твердотопливные;

жидкотопливные;

комбинированные.

Для работы твердотопливных котлов используется уголь, дрова, реже торф и другие варианты твердых горючих материалов. В качестве жидкого топлива для котлов соответствующего типа применяется дизель или отработанные масла.

Источник otoplenie-gid.ru

Большинство загородных коттеджей отапливается газовыми котлами. В не газифицированных местностях часто используется обогрев при помощи электричества. Полностью независимыми от коммуникационных сетей являются котлы твердотопливные и жидкотопливные. Первый вариант более привлекателен тем, что для него нужны традиционные дрова и уголь, а не опасные горючие жидкости.

Самые предусмотрительные домовладельцы устанавливают в своих домах комбинированные котлы, предназначенные для работы на разных видах топлива. Например, можно установить электрокотел, дополненные камерой сгорания для твердого топлива, чтобы в случае повреждения электросети перейти на дровяное отопление.

Двухконтурные котлы, обеспечивающие жилище теплом и теплой водой, это преимущественно газовые устройства. Они универсальны, так как избавляют домовладельцев от необходимости покупать и устанавливать отдельно водонагревательный бойлер.

Источник pikucha.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу утепления домов

Устройство радиатора отопления

Радиатор отопления состоит из нескольких теплообменных секций. Чем больше секций, тем, соответственно, выше мощность батареи. Существуют такие модели радиаторов, которые можно «доращивать» новыми секциями в случае необходимости уже в процессе эксплуатации.

Через все секции проходит один коллектор в верхней части и один в нижней. В каждой секции есть вертикальный канал, соединяющий верхний и нижний коллектор. Это касается всех секций, включая крайние. Поэтому радиатор имеет 4 выхода, но используются только два из них. Один подключается к трубе подачи теплоносителя, а второй служит для отвода остывшей воды обратно в котел. Незадействованные выходы закрывают заглушками. Так устроено большинство радиаторов.

Источник mr-build.ru

Виды трубной системы

В схеме отопительной системы принципиальное значение имеет взаиморасположение входа подачи теплоносителя и выхода «обратки». Это зависит от направления теплоносителя и от типа трубной системы.

Однотрубная система

Это упрощенный вариант обустройства отопления в коттедже. Данный вариант довольно экономичен, так как требует для разводки меньше труб и выполняется с меньшими трудозатратами на монтажные работы. Система представляет собой цепь радиаторов, соединенных одной трубой. Теплоноситель, нагретый в котле, поступает поочередно в каждый радиатор, перетекая из одного в другой. То есть «обратка» из одой батареи становится подачей для следующей, и т. д.

Однотрубная схема подключения радиаторов отопления в частном доме имеет один существенный недостаток – при ней радиаторы нагреваются неравномерно. Самым горячим всегда будет первый радиатор, а дальше от батареи к батарее температура будет постепенно снижаться. Следовательно, поддерживать одинаковую температуру во всех помещениях имея однотрубное отопление невозможно.

Источник utepleniedoma.com

При определенных особенностях планировки однотрубная система может быть вполне подходящей. Так, если в небольшом доме цепь радиаторов будет начинаться с жилых комнат и заканчиваться техническими помещениями, этот вариант может оказаться оптимальной. Но в просторных коттеджах лучше устанавливать двухтрубное отопление.

Двухтрубная система

Более дорогостоящий в обустройстве, но простой и удобный в эксплуатации вариант. В этой системе функционируют одновременно две линии труб. Первая подает горячую воду к каждой батарее. То есть идет одна труба с заходом в каждый радиатор. Теплоноситель, прежде чем попасть в радиатор, независимо от его расположения в цепи, не заходит в соседние радиаторы, а идет напрямую. Вторая труба собирает обратку из всех радиаторов и доставляет ее в коллектор нагрева.

Преимущества донного типа разводки в том, что во всех точках теплообмена достигается практически одна температура. Такая система лучше поддается регулировке и обеспечивает равномерный обогрев всего здания.

Источник ro.decorexpro.com

Лучевая (коллекторная) система

Коллекторная схема это вариант двухтрубного подключения, но с более сложной разводкой. Применяется в тех случаях, когда нужно скрыть трубы, например под напольным покрытием. В этом случае обустраивается два коллектора – под подачу и под обратку, и от каждого радиатора тянется одна труба в первый коллектор, и еще одна во второй.

В некоторых схемах подключения применяются два вида системы. Весь дом может отапливаться по двухтрубному принципу, но для отдельного участка, например веранды или большой гостиной применена связка нескольких радиаторов по однотрубному принципу. При разработке двухтрубной схемы подключения батарей отопления в частном доме главное не запутаться в коллекторах подачи и обратки.

Источник firmacz.ru

Схема подключения радиаторов к отопительной системе

Теплоноситель перемещается по трубам и каналам батарей благодаря двум факторам. Первый – это стремление жидкости заполнить пустоты. При отсутствии воздушных пробок создается естественный динамический напор теплоносителя. Второй фактор – движение потоков разной температуры. Горячая вода стремится вверх, вытесняя в нижний поток холодную.

Диагональное верхнее подключение

Диагональное подключение радиаторов с верхней подачей позволяет обустроить самое эффективное отопление помещений. Горячая вода подается в верхний вход, внутри она распространяется по секциям, и, остывая, опускается вниз, после чего вытесняется в нижний вход в коллектор обратки, расположенный с другой стороны радиатора.

Источник radiator-prado.ru

Двустороннее нижнее подключение

Подача осуществляется в нижний вход с одной стороны, а обратка выходит из нижнего входа с другой стороны батареи. Эффективность в этом случае ниже, чем в предыдущем варианте. Зато такое подключение позволяет максимально скрыть трубы.

Источник hi.decorexpro.com

Одностороннее нижнее верхнее подключение

Используется в основном в многоэтажных домах. В коттеджах в 2 или 3 этажа с однотрубным отоплением тоже иногда применяется. Разница между нижним и верхним подключением в том, что в первом случае горячая вода подается в нижний вход, и выводится под напором через верхний вход, а во втором случае происходит наоборот. В обоих случаях завод и вывод теплоносителя располагаются с одной стороны. Стоит отметить, что из всех существующих вариантов одностороннее нижнее подключение самое неэффективное.

Видео описание

Какую систему подключения радиаторов выбрать

Другие варианты

Теоретически можно применить еще диагональное подключение с подачей снизу или двустороннее подключение с подачей сверху. Эти два варианта тоже будут работать, если все сделать правильно. Однако функционирование системы будет сильно затруднено за счет пересечения потоков. Поэтому лучше не экспериментировать и брать за основу диагональное верхнее подключение или двустороннее нижнее.

Расположение радиаторов

Для качественного отопления коттеджа нужно не только грамотно выбрать схему отопления, но и правильно расположить батареи в помещениях. Установка батарей отопления в частном доме осуществляется на основании расчетов, произведенных специалистами. Количество радиаторов и секций для каждого радиатора определяется с учетом различных факторов:

объем помещений;

уровень теплопотерь здания;

схема врезки радиатора;

на какой высоте будут установлены батареи, и многое другое.

Видео описание

Обычно радиаторы располагают под окнами. При этом создается барьер холодному потоку воздуха, идущему от окна. Кроме того, воздух, поступающий из оконного проема «высушивается» теплом от радиатора, в результате на поверхностях в помещении не собирается конденсат. Батарея должна быть немного уже окна, и располагать ее нужно по центру относительно оконного проема.

Радиатор не должен примыкать верхней частью к подоконнику, так как при этом усложняется процесс распространения тепла. От пола до нижнего уровня батареи должно быть около 100 мм. Более высоко расположение приведет к тому, что воздух непосредственно над полом будет плохо прогреваться. Если установить радиаторы слишком низко, под ними сложно будет убирать скапливающуюся пыль.

Планируя установку батарей необходимо учитывать особенности стены. Современные батареи не очень тяжелые, но в некоторых случаях характеристики стены требуют усиления поверхности, на которую будет монтироваться кронштейн для элементов отопления.

Видео описание

Монтаж радиаторов отопления

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа водоснабжения, канализации и отопления . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Заключение

Процесс расчета, проектирования и установки системы отопления можно доверять только квалифицированным специалистам. Но самые простые правила подключения радиаторов должен знать каждый домовладелец. Эффективный принцип подключения и расположения отопительного оборудования – это гарантия того, что в доме всегда будет царить благоприятный и комфортный микроклимат.

Просмотров
