Самодельный ленточнопильный станок своими руками. Самостоятельное изготовление ленточнопильного станка по дереву. Настройка ленточной пилы

Изготовление колёс пилы

Колеса пилы имеют диаметр 400 мм. Их как раз нужно делать из фанеры или МДФ. Колёса у меня вышли толщиной 29 мм. Склеил их из трёх фанерных кругов. Самый ответственный участок здесь - центральная часть колёс. Заготовки вырезал с помощью фрезерной машинки. В центре круга сверлил отверстие 0 6 мм и в него устанавливал центр фрезерного циркуля. Потом это отверстие использовал для совмещения заготовок и склеивания. Вырезал круги с припуском 10 мм под чистовую обработку. Валы 0 25 мм (под приобретённые подшипники) мне изготовил токарь. Они имеют с одной стороны ограничитель, а с другой - внутреннюю резьбу М12. Для изготовления фланцев использовал фанеру. Перед тем как сверлить в них отверстия под подшипник сверлил в центре отверстие 0 6 мм и, совместив его с центром колеса, сверлил по четыре отверстия под шканты. Положение фланца на колесе маркировал. Фланец состоит из двух частей. Внешняя деталь толщиной 15 мм держит подшипник, а внутренняя - толщиной 10 мм формирует зазор между колесом и подшипником. Диаметр отверстия в колесе должен быть немного больше диаметра вала. Самая ответственная операция - сверление отверстия диаметром 52 мм под подшипник во внешней части фланца. Специально для этого я купил кольцевую пилу 0 52 мм и после проверки прошлифовал её по наружному диаметру на 0,3 мм. Подшипники потом запрессовывал с помощью киянки. Перед приклейкой фланцев к колесу вырезал держатель вала нижнего колеса - деревянный брусок с отверстием для вала, который крепится снизу рамы. Сверлить отверстие непосредственно в раме нежелательно: велика вероятность, что сверло уведёт. Держатель же проще повернуть на нужный для коррекции угол. В колесах просверлил по четыре технологических отверстия, чтобы в них можно было продеть струбцины при склеивании. Сразу после склейки колеса надел его на вал. Благодаря предварительному центрированию фланцев и просверленным отверстиям под шканты, у одного моего собранного колеса практически отсутствовало биение, а вот у второго была некритичная «восьмёрка» до 3 мм. Для подгонки колеса в размер по диаметру и для формирования профиля нужно было соединить колесо с двигателем. На первом этапе использовал временный шкив из фанеры – прикрутил его саморезами к колесу. Шкив для двигателя я выточил, используя сам двигатель, а затем соединил ремнём двигатель и временный шкив колеса. Зафиксировав колесо, прикрутил деревянный брусок в качестве упора и с помощью токарных резцов обточил колесо до 0 400 мм. Диаметр колеса на валу контролировать сложно, поэтому я замерял длину окружности. Она равна 1 256 мм. Обработанной кромке колеса придал бочкообразную форму. Благодаря этому лента не соскальзывает с колеса, а, наоборот, на нём самоцентрируется. Угол скоса должен быть 5 градусов с каждой стороны.

12. Когда все детали были готовы, приклеил фланцы к колесу. 13. В качестве держателя использовал блок крепления нижнего вала. 14.Колесо обточил до нужного диаметра придав кромке бочкообразную форму. Скос в каждую сторону - примерно 5 градусов. 15.После предварительной сборки колёса. 16.Направляющая в комплекте с блоками опорных подшипников. 17. Установлена направляющая с верхним опорным подшипником, но пока без «сухарей». На колёса натянуты резиновые камеры (после окончательной сборки их нужно приклеить). 18.Опора рабочего стола оснащена выставил регулировкой в одну плоскость. механизмом наклона

Изготовив оба колеса, на одном из них установил штатный приводной шкив (читайте о подобном решении ). Его толщину и форму подгонял под используемый ремень, а диаметр рассчитал так, чтобы скорость движения пильного ленточного полотна была примерно 800 м/мин. Теперь оставалось только отбалансировать колёса. Для этого я взял подшипники с внешним 0 22 мм. Их потом использовал в качестве опорных для пильного полотна. Закрепив горизонтально временную ось и надев на неё подшипники, установил колесо так, чтобы оно легко вращалось, и самая тяжёлая его часть опускалась вниз. Сверлом Форстнера делал небольшие углубления в нижней зоне колеса с тыльной стороны. В результате таких манипуляций я добился, чтобы колесо перестало вращаться в любом положении. На этом балансировка закончилась. Колеса покрыл лаком в два слоя.

Затем на колеса натянул разрезанные камеры от 16″ колес детского велосипеда. Резина защищает поверхности колёс от повреждения полотном, снижает шум и предотвращает проскальзывания. Балансировку, правда, пришлось повторить.

Крепление колёс на раму ленточной пилы

Первым установил верхнее колесо. На вал надел шайбы из фторопласта. Колесо крепил болтом с толстой шайбой, вкручивая его в торец вала. Регулировочным болтом выставил верхнее колесо параллельно раме. Блок нижнего колеса закрепил на раме струбцинами и навесил нижнее колесо. С помощью линейки и фторопластовых шайб выставил колёса в одну плоскость. Смещением нижнего блока добился, чтобы линия, соединяющая центры валов, была параллельна вертикальной стойке рамы. Эту операцию выполнял с установленным штатно пильным полотном. После настройки блок крепления нижнего вала зафиксировал. Проверив вращение пилы вручную, решился на пробный пуск. Соблюдая осторожность, включил станок. Испытания прошли успешно. Лента перемещалась посередине колёс, никакой вибрации и подозрительных шумов. Заменив полотно на самое узкое, провёл повторное испытание. Можно было вклеивать основание под двигатель и крепить его к раме.
21. Установлены рабочий стол с пластиной нулевого зазора и вороток механизма натяжения пилы. Станок готов к испытаниям. 22.Рабочий стол можно наклонить под нужным углом. Виден опорный саморез регулировки положения рабочего стола. 23.Прочный каркас мобильной тумбы-подставки.24.Защитный экран двигателя.

Настройка направляющих пильного полотна

Гладкий торец пильной ленты упирается в наружное кольцо подшипника, а с боков её удерживают «сухари». Сначала я сделал «сухари» из фторопласта, но они быстро износились. Поэтому (по совету автора) заменил их на деревянные. В качестве защитного кожуха использовал прямоугольную дюралевую трубу, раскроив её дисковой пилой. Кожух прикрутил к шине саморезами. Шину нужно выставить с высокой точностью, так как при длине 300 мм даже незначительный перекос по отношению к пильному полотну будет ощутим. Для крепления шины в раме выбрал паз. Разметку выполнял по натянутому широкому полотну. Затем уточнил разметку паза по размерам направляющей шины. Но как я ни старался, при выборке паза ошибся на 0,3 мм, что привело к ошибке в нижней точке почти на 4 мм. Поэтому из остатка дюралевой трубы я вырезал уголок, расширил в раме паз на его толщину, а для коррекции положения подклеил несколько кусочков самоклеящейся бумаги толщиной 0,1 мм. Добившись желаемого результата, зафиксировал уголок саморезами. В фиксаторе предусмотрены два отверстия. Одно основное - для максимальной площади прижима шины, второе используется только при очень толстых заготовках, чтобы максимально поднять шину.

Изготовление рабочего стола для ленточной пилы своими руками

Сначала изготовил опору с механизмом наклона стола. Делал её из древесины дуба. К ней крепится нижний блок опорных подшипников. К поворотному механизму стола присоединил подкладку из ЛДСП для повышения жёсткости стола. На сам стол я пустил обрезок столешницы из ДСП. Она довольно толстая и прочная, а поверхность у неё - гладкая и скользкая. Кромки обшил буковыми рейками. В рабочей зоне в столе выпилил прямоугольное отверстие, а затем выфрезеровал выемку под вставку из МДФ. Вставку устанавливал при включенной пиле: заводил вставку в пазы и задвигал до упора, одновременно пропиливая её на нужную длину. При повороте стола под углом вставку либо вообще вынимаю, либо изготавливаю новую под конкретный угол. На гайку механизма натяжения полотен я изготовил вороток. Силу натяжения устанавливаю на глазок - порвать полотно практически невозможно. Чтобы удобнее было выставлять стол перпендикулярно к полотну, изготовил дополнительный упор для стола. Вкрученный в упор само- рез позволяет регулировать положение стола. А чтобы опилки не налипали на колёса, установил обрезанную зубную щётку на нижнее колесо.

Изготовление тумбы для пилы

Размеры тумбы я выбрал исходя из размеров основания пилы, а высоту подгонял так, чтобы стол был на уровне 1 050 мм от пола - для меня это в самый раз. Тумбу сделал из обрезков шпунтованной половой доски толщиной 35 мм. Каркас тумбы собрал на шкантах. Углы изнутри усилил металлическими уголками. Боковые вставки - из ламинированного ДСП. Задняя стенка - из МДФ. В общем, всё из обрезков. Верхний ящик тумбы служит для сбора опилок. Тумба установлена на колесики с возможностью их фиксации.

25. Правая стенка кожуха нижнего колеса скошена вверху для упрощения замены пильных полотен. 26. Задняя стенка защиты нижнего колеса установлена наклонно и направляет опилки в ящик. 27. Параллельный упор закреплён на рабочем столе.. Установка защиты. 28.Так выглядит защита подвижных элементов.. Установлены пусковая кнопка пилы и выключатель подсветки.

Защитные кожухи и элементы корпуса пилы являются одновременно и направляющими для удаления опилок. Все рабочие элементы пилы защищены экранами. В качестве материала для кожухов и экранов использовал МДФ толщиной 8 мм и сосновые доски.

Одним из основных этапов деревообработки является распиловка древесины. Обрезать доску, создать точный срез, вырезать заготовку – в домашней мастерской для всего этого используют циркулярную пилу, но сфера ее применения ограниченна. Она позволяет выполнять лишь прямолинейные распилы и способна обработать доску относительно небольшой толщины.

Подобных ограничений лишены ленточные пилы по дереву. Их конструктивные особенности позволяют резать брус большого сечения, вырезать заготовки сложной формы, при необходимости распускать кругляк.

Ленточная пила: что это

Основная особенность ленточной пилы заключается в ее рабочем инструменте. Это гибкая полоса из высокопрочной стали с острыми зубцами, замкнутая в кольцо. Режущее полотно надевают на два барабана, один из которых вращает электродвигатель.

Точность движения режущей кромки обеспечивается направляющими. Лезвия пилы сменные. Подбирая полотна с различными характеристиками, можно получить разрез с необходимыми параметрами. Различают горизонтальные и вертикальные ленточные пилы.

Критерии выбора

Современная промышленность предлагает различные модели ленточных пил, отличающиеся по мощности, производительности и размеру. Для любой мастерской можно подобрать устройство с оптимальными характеристиками. Выбирая пилу для домашнего использования, необходимо обращать внимание на ряд основных ее характеристик:

мощность двигателя;
форма, размер и шаг зубьев;
ширина лезвия;
возможность быстрой смены режущего полотна;
производитель оборудования.

Мощность устройства выбирают исходя из предполагаемого объема работ, параметры полотна – ориентируясь на доступную древесину и тип изделий, которые планируется изготавливать.

Характеристики

Для эффективного использования ленточной пилы потребуется несколько полотен различной ширины и толщины. При выборе инструмента для той или иной работы важно учитывать следующее:

тонким полотном можно обрабатывать только мягкую древесину, в противном случае оно быстро погнется, линия распила получится неровной;
чем шире лезвие, тем точнее будет срез;
толстая пила не подходит для работы с небольшими брусками и тонким листовым материалом, они деформируются из-за нагревания;
разрезы под углом и фигурную резку можно выполнить только узким полотном.

Помимо геометрических размеров полотна, важно обращать внимание на профиль и высоту зуба. Важный критерий полотна для ленточной пилы – количество зубьев на единицу длины.

Обратите внимание! Чем чаще расположены зубья, тем ровнее стороны пропила.

Пила с частым зубом имеет больший срок службы из-за меньшего давления на каждый зуб. Пила с редким зубом предпочтительнее для твердой древесины благодаря большему давлению на режущую кромку.

На качество среза влияет и высота зубца. Крупный зуб отлично подходит для черновой работы и резки толстой древесины. Небольшие бруски и тонкий листовой материал качественно распилит лишь лента с мелким зубом.

Еще один важный параметр – шаг зубьев. Различают ритмичный шаг и переменный. Пила с ритмичным шагом подходит для тонких работ, таким инструментом удобно резать рейки небольшой толщины, выпиливать детали из фанеры. Полотно с переменным шагом стоит выбирать для обработки крупных заготовок из мягкой древесины. Благодаря асимметричному расположению зубьев такое полотно не забьется и легко разрежет толстую доску.

Производители

Особое внимание стоит уделить производителю оборудования. Ленточная пила, как и любой станок, используемый в деревообработке, должна отличаться качеством и надежностью, не стоит гнаться за временной выгодой, лучше сразу купить хорошее устройство. Производителей с именем не так и много.

Arntz (Германия) . Один из мировых лидеров в производстве оборудования для деревообработки. Пилы данного производителя отличаются высоким качеством, но относятся к устройствам высшего ценового сегмента.
Lenox (США) . Популярная американская компания, выпускающая качественные станки. Отличительная особенность продукции – фирменное покрытие режущих кромок, гарантирующее долговечность и низкую стоимость эксплуатации.
Wikus (Германия) . Отличное немецкое качество плюс широкий ассортимент. В каталоге продукции каждый выберет себе станок, полностью отвечающий его пожеланиям.
Forezienne (Франция) . Фирма предлагает широкий ассортимент пил и другого оборудования для деревообработки. Режущий инструмент данного производителя характеризуется отличным качеством и высокой надежностью.
Lennartz (Германия) . Компания специализируется на изготовлении ленточных пил различного предназначения, предлагает как небольшие бытовые станки, так и оборудование для лесопилок.
Doall (США) . Небольшая фирма, которая сумела хорошо зарекомендовать себя на рынке деревообрабатывающего оборудования. Предлагает широкий ассортимент пил, запасных частей и приспособлений к ним.

Широкий ассортимент ленточных пил предлагают китайские производители. Эти устройства выгодно отличаются низкой ценой, но далеко не всегда могут похвастаться высоким качеством.

Как сделать ленточный станок

Подобно множеству других станков пилу необязательно покупать. Имея навыки работы с материалом и желание, можно смело приступать к изготовлению ленточного станка по дереву. Качественно выполненный, по своим характеристикам он может сравниться с заводским оборудованием, а кое в чем даже превзойти его.

Прежде всего, стоит определиться с компоновкой основных узлов и агрегатов, для этого можно подыскать чертеж или сделать свой уникальный проект. Создавая свою пилу, важно учитывать параметры ленты, которую придется покупать в магазине. Ее точно не удастся изготовить самостоятельно.

Станина самодельного станка

Основа любого станка (ленточная пила не исключение) – станина. Это рама, на которую крепятся узлы и агрегаты, она собирает составные части в единое устройство.

Лучшим материалом для станины вертикального ленточнопильного станка по дереву является сталь. Подойдет массивный угольник, можно использовать профильную толстостенную трубу квадратного сечения. Для сборки деталей используется сварка.

Станину самодельного станка можно изготовить и из дерева. Сразу стоит оговориться, использовать листовые материалы (ДСП, фанеру и прочие) для станины не стоит. Стойки можно сделать из бруса сечением 80 х 80 мм или изготовить коробчатую конструкцию из доски, толщиной от 20 мм. Деревянный каркас в местах стыковки проклеивают, для усиления используют металлические уголки на шурупах.

Неважно, какой материал используется для изготовления станины, она должна быть устойчивой, прочной, при этом гибкой. Она должна компенсировать колебания, вызванные вращением шкивов и перемещением режущего полотна.

Шкивы и опоры для них

Важнейшей составляющей ленточной пилы являются шкивы. На нижний передается вращение от электродвигателя. Лучший способ для этого, обеспечивающий возможность изменения скорости и безопасность, – клиноременная передача. Верхний шкив является ведомым. Помимо того что он поддерживает режущий инструмент, он обеспечивает его натяжение.

Для изготовления шкивов самодельного станка подойдет многослойная фанера. Из нее вырезают несколько одинаковых заготовок (общая толщина пакета должна быть не менее 30 мм). В центре каждой заготовки делают отверстие для подшипника.

Обратите внимание! Заготовки склеивают, придерживаясь принципа склейки фанеры – направление волокон соседних листов должно быть взаимно перпендикулярным.

После склейки пакет дополнительно обрабатывают с целью получения гладкой поверхности. Сам шкив можно облегчить, прорезав в нем несколько симметричных круглых окон.

Подшипник устанавливается в металлический фланец, который фиксируется болтами. Ось подшипникового узла должна быть точно перпендикулярна плоскости диска, в противном случае шкив расшатает, что может стать причиной серьезной поломки.

Чтобы полотно не проскальзывало, рабочую поверхность дисков обрабатывают до бочкообразного профиля и оклеивают тонкой резиной (подойдет старая камера от велосипеда).

Столешница

Материалом для столешницы может послужить многослойная фанера, оклеенная текстолитом или другим прочным пластиком. Если есть возможность, можно использовать металлический лист. В любом случае ее поверхность должна быть устойчивой к появлению заусениц и обеспечивать хорошее скольжение обрабатываемой заготовки.

На столешнице обязательно сделать боковой упор. Он должен быть съемным и надежно фиксироваться в любом положении. Это позволит значительно облегчить обработку однотипных заготовок и обеспечит точность среза. В качестве упора можно использовать угольник подходящего размера или изготовить простую конструкцию из нескольких роликов.

Направляющие

Работа ленточной пилы основана на том, что, вращаясь на дисках, полотно осуществляет поступательное движение, вгрызаясь зубьями в заготовку. Из-за большой длины и сложной геометрии в ходе движения полотно будет дребезжать. Чтобы обеспечить точный распил, необходимо свести дрожание ленты к минимуму. Для этого станок дополняют направляющими.

Простейшие направляющие, которые можно изготовить в домашних условиях, – два подшипника, в промежутке между ними укладывается лента. Подшипники крепят к станине на болтах. Чтобы сохранить возможность использования ленты разной толщины, расстояние между ними должно регулироваться.

Внешняя отделка

Изготавливая станок для дома, нельзя забывать о безопасности его эксплуатации и эстетичности внешнего вида. После установки верхнего шкива его нужно закрыть кожухом. Это придаст завершенность всей конструкции и обеспечит безопасность оператора в случае, если пила соскочит со шкива.

Если станина сделана из дерева, проще всего закрыть шкив с помощью фанеры. В случае металлической конструкции можно использовать ту же фанеру или листы оцинкованного металла. В любом случае одна боковина должна сниматься для замены ленты. В завершение работы кожух, как и станину, красят или покрывают лаком.

На передней панели рядом с оператором необходимо установить кнопки включения-выключения. Кнопки должны легко срабатывать и не быть вдавленными в корпус. Провода, подходящие к двигателю, укладываются в короб или гофрированную трубку.

Чтобы работать было удобнее, на станок устанавливают лампу. Лучше, если она будет на подвижном креплении. Заметно упростить уборку поможет ящик для сбора опилок под нижним шкивом. Это несложно, надо лишь прикрутить наклонную планку, по которой опилки будут ссыпаться в расположенную ниже емкость.

После того как распиловочный станок полностью смонтирован, выполняют его тестирование. Прежде всего, надо визуально удостовериться в соосности шкивов. В случае малейших отклонений шкивы выравнивают, для этого на валы надевают шайбы из текстолита или фторопласта. Далее делают тестовый распил. Он выполняется без направляющих, работа идет без нажима. Если устройство работает нормально, можно устанавливать направляющие и смело приступать к работе.

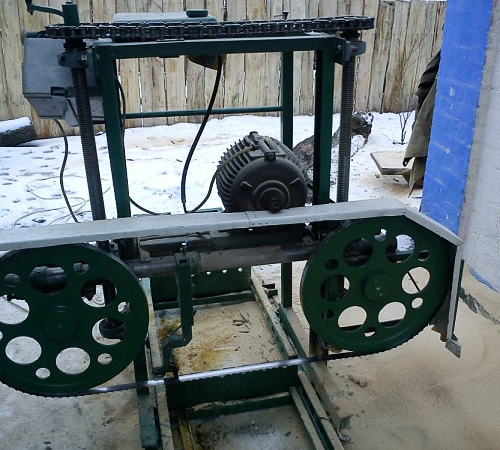

Для распиливания досок, брусьев и других подобных материалов применяется . Он изготовляется многими производителями, которые обеспечивают оборудованию лучшие эксплуатационные характеристики. Чтобы сэкономить, данный агрегат можно сделать самостоятельно.

Что необходимо для получения эффективного ленточного станка?

Самодельный ленточный станок изготовляется по готовым чертежам, которые находятся в общем доступе. Для выполнения такой работы необходимо и другое:

найти несколько автомобильных деталей;
подобрать соответствующий прокат сортового типа;
правильно провести все необходимые слесарные и токарные работы;
осуществить некоторые манипуляции при помощи сварочного аппарата.

Чтобы произвести сборку ленточного станка, можно использовать ненужные шкивы, снятые из старой сельскохозяйственной техники. Лучше всего, если их диаметр достигает 300 мм. В качестве направляющих рекомендуется использовать металлические трубы двух разных диаметров. Первая должна иметь размер полдюйма, а вторая – немного больше. В результате одну трубу можно надеть на другую и получить необходимый зазор в 0,5 мм.

Изготовление основания для станка

Станок по дереву своими руками устанавливается на основании из металлических уголков. Их крепят в таком положении, чтобы вертикальная полка смотрела вверх. Необходимо добиваться максимальной точности, что позволит предотвратить быстрое изнашивание рабочих колесиков.

К установленным уголкам в перпендикулярном направлении приваривают стойки из профильных труб (2,5х2,5 мм). Между ними монтируется еще один элемент. Он представляет собой трубу полудюймового диаметра. Именно на нее устанавливаются когти, предназначенные для закрепления бревен. Данные приспособления должны беспрепятственно двигаться в разные стороны. Для фиксации материала необходимо ударить по зажиму молотком, что приведет к его заклиниванию.

Установка шкивов для станка

Представленная самоделка не может работать без шкивов. При сборке данного элемента конструкции необходимо придерживаться следующих правил:

самодельные шкивы подтачивают, чтобы при надевании ремня он выступал на несколько сантиметров;
изготовленная конструкция должна перемещаться, что обеспечивается наличием горизонтальных направляющих из труб;
для повышения надежности узла его дополнительно фиксируют болтами;
шкивы устанавливают под небольшим углом, что предотвратит соскальзывание ленты во время работы оборудования;
правый шкив является ведомым, поэтому к нему приделывают пружину. Во время работы она автоматически натягивает его;
левый шкив фиксируется жестко, поскольку он считается ведущим;
диаметр элемента выбирается произвольно, но чем он больше, тем дольше не нужно менять пилу;
в качестве ремня можно использовать обычную велосипедную раму;
для эффективной работы станка необходимо максимально точно разместить два шкивы в одной плоскости;
для крепления верхнего элемента в заданном положении лучше всего использовать подшипник самоцентрирующегося типа.

Столешница

Разновидности режущих элементов

широкие пилы обеспечивают высокую точность резки. Их используют для продольного распиливания;
толщина режущего элемента должна соответствовать толщине заготовки. Толстые пилы могут повредить тонкий материал;
при выполнении фигурной резки пила должна иметь оптимальную толщину и ширину, чтобы обрабатывать заготовку под разными углами.

Рама станка и другие дополнительные элементы

Для получения ленточнопильного станка необходимо изготовить раму. Для этого используют 100 мм. Высота конструкции составляет 1,5 м. Для укрепления рамы дополнительно используются косынки. Сам блок, при помощи которого осуществляется порезка бревен, будет двигаться по швеллерам благодаря наличию шпилек-винтов. Для надежного закрепления режущего узла станка к его базе используются болты с контргайками.

К другим элементам, которые должны присутствовать в конструкции режущего оборудования относят:

электрический двигатель. В качестве привода можно использовать старый электроинструмент (дрели, ручная электропила);
короб для сбора стружки и древесной пыли. Изготовляется из обычного дерева или фанерного листа;
кожух из дерева или металла, закрывающий верхний шкив. Повышает безопасность оборудования.

Наладка пилы

Самодельный ленточнопильный станок с приводом от дрели или обычным электрическим мотором не будет работать эффективно, если не осуществить наладку пилы.

Этот процесс происходит по общепринятой схеме:

обеспечивается параллельность колес относительно друг друга;
для предотвращения смещения в вертикальном направлении используются фторопластовые шайбы, установленные на валы;
запуск системы в пробном режиме происходит без монтажа направляющих;
тестовый распил осуществляется без нагрузки;
после завершения налаживающих операций устанавливают блок для формирования направления движения ленты.

Если пила станка настроена правильно, колесика двигаются плавно без рывков. Такое оборудование порадует большой продуктивностью и точностью, что особенно ценится между мастерами.

С помощью ленточной пилы удается распилить разного рода материалы, имеющие внушительные объемы. Стоимость данного инструмента очень высокая, поэтому гораздо проще изготовить его самостоятельно. Об особенностях и этапах изготовления самодельной ленточной пилы, рассмотрим далее.

Устройство ленточной пилы и принцип ее работы

Ленточной пилой называют устройство, состоящее из полотна и расположенном на нем режущего зубчатого механизма, установленного на поверхности шкивы. В процессе вращения данного элемента пилы, происходит распиливание больших по диаметру бревен или металлических изделий, в зависимости от функционального назначения инструмента.

На ленточную пилу цена довольно высокая, поэтому ее самостоятельное изготовление обойдется в несколько раз дешевле. Перед началом работы, рекомендуем ознакомиться с устройством и принципом работы данного инструмента.

В зависимости от зубьев, установленных на пиле, она бывает двух видов. Первый вариант - узкая пила, зубья режущего механизма которой составляют не более 5-ти см. Широкие пилы подразумевают использование механизмов с зубьями более 8-ми см.

Кроме того, качество и скорость работы ленточной пилы также зависит от формы зубьев, расположенных на режущем механизме. Максимальная высота зубьев составляет двадцать процентов от ширины рабочей площадки. В противном случае, полотно не выдержит нагрузку и попросту сломается.

Кроме того, от правильности расположения зубьев и интервала между ними и рабочей площадкой зависит скорость и качество работы пилы. При недостаточном интервале, опилки начнут скапливаться между пилой и приведут к ее поломке. Поэтому, минимальная ширина полотна на ленточной пиле составляет двадцать пять сантиметров, а минимальный размер зубьев составляет пять сантиметров.

Широкие пилы отличаются большей производительностью. Кроме того, в их использовании практически отсутствует проблема забивания опилок между брусом и рабочей поверхностью. Они не склонны к поломке или появлению на поверхности режущих механизмов трещин.

Для того, чтобы пила не заклинивала в процессе работы следует провести работу по разводу зубьев. При этом, первый зуб располагается с уклоном влево, второй - направо, а третий - прямо. Данный порядок повторяется постоянно. Таким образом, первый и второй зубья выполняют функцию пропила, а третий, занимается очищением поверхности от опилок.В данном случае, каждый из зубьев помогает очиститься от трети опилок. Однако, производительность работы данных инструментов, несколько ниже, так как каждый третий зуб, не участвует в процессе пиления. По сравнению с пилами у которых имеются высокие зубья, где каждый из них работает по назначению, а опилки убираются без участия зубьев.

В производстве ленточных пил используют некоторые хитрости, с помощью которых удается добиться высокой производительности пил. Для увеличения качества работы пилы с низкими зубьями, увеличивается ширина рабочего полотна. В таком случае, удается поднять зубья на большую высоту. Зубья подвергаются особой заточке, после которой производительность их работы составляет сто процентов. Опилки выносятся автоматически, а зубья не нуждаются в дополнительной разводке.

Как сделать ленточную пилу своими руками

Процесс изготовления ленточной пилы зависит от многих факторов, таких как двигатель устройства, его размеры, пильные ленты и дополнительные заготовки. Для работы прежде всего потребуется наличие асинхронного двигателя, его можно приобрести на рынке. Данный вариант пилы, инструкция по изготовлению которой представлена ниже, изготовлен практически из дерева и отличается такими характеристиками:

высота 120 см, ширина и глубина по 90 см;
диаметр колес составляет 40 см;
ширина и глубина рабочего места - 51х47;
стол способен наклоняться под углом в 45 градусов;
общий вес - около 50-ти кг;
заготовки максимальной толщиной в 26 см;
длина полотна - 2,66 м.

Перед началом работы следует изготовить чертежи ленточной пилы. Главным и очень важным элементом данного инструмента является рабочая поверхность, изготовить которую следует в первую очередь.

Для ее изготовления было использовано дерево, сосновка, толщиной в 2 см. Учтите, что использование фанеры, ДСП, мебельного щита или МДФ для изготовления данного элемента пилы - недопустимо.

Форма рамы напоминает буку С, в верхней ее части располагается механизм, на котором натянуто колесо, а на нижней части зафиксированы две ноги, соединяющие ее с основанием. В составе рамы присутствуют шесть прослоек и накладок. Для того, чтобы увеличить ее жесткость используют также и диагональные детали. Все элементы поддаются склеиванию поэтапно. При этом, тщательно проверяется жесткость их фиксации и перпендикулярность расположения. Рама обустраивается без основания, оно монтируется позже, по завершению работ над пилой. После изготовления рамы, она шлифуется и покрывается лаком или краской.

Процесс изготовления рамы из дерева состоит в следующем:

для того, чтобы определить форму элемента следует соединить между собой материалы для первого слоя;
в процессе склеивания последующих слоев, нехватку струбцин компенсируют с помощью саморезов;
на готовую раму устанавливают направляющие, на них будет фиксироваться рабочее колесо;
для вставок под колесо следует обустроить специальные пазы;
далее обустраивается механизм, отвечающий за натяжения полотен;
для того, чтобы склеить колесо используются три фанерных круга;
растачивание шкива двигателя осуществляется до его монтажа.

Дальнейшие работы по изготовлению ленточной пилы своими руками связаны с обустройством блока крепления для верхнего колеса. Данный элемент располагается вертикально и обеспечивает натяжение между собой полотен. Для формирования направляющего паза используется дубовый профиль. Блоком называют прямоугольную раму, во внутрь которой устанавливаются подвижные держатели и верхнее колесо. Для изготовления рамы используется именно дуб, из-за его прочности. Для того, чтобы дополнительно усилить угловые соединения применяют вставки. Посл склеивания рамы, внутри нее пропиливаются пазы.

Рама двигается по пазам плавно и легко. В верхней ее части монтируется специальный элемент в виде болта, который и отвечает за транспортировку рамы по полотну и за ее натяжение. В виде держателя используется брусок, имеющий определенное отверстие, на его поверхности устанавливается винт, который регулирует наклон колес. Фиксация держателя на поверхности рамы осуществляется с помощью саморезов, а дополнительные лифты помогают сделать его подвижным. Под винтом производится монтаж стальной подкладки, обеспечивающей его жесткость.

Для фиксации вала на поверхности держателя используется саморез. С помощью трех пластин, выполненных из дуба, удается добиться пружинящего эффекта на полотне.

Следующий не менее важный этап предполагает работу над колесами ленточной пилы ручной. Диаметр колес составляет около 40 см. Для их изготовления используется МДФ или фанера. Толщина колес составляет около трех сантиметров. Например, используя фанеру, следует изготовить три круга, которые в дальнейшем склеиваются между собой.

Особое внимание уделите центральной части колеса, для вырезания под нее заготовок используйте фрезерную машинку. В центральной части колеса просверливается отверстие, диаметром около 0,6 мм. При этом, во внутрь его устанавливается фрезерный циркуль. В дальнейшем по данному отверстию совмещаются между собой остальные заготовки.

Припуски при вырезании кругов составляют до одного миллиметра. При отсутствии опыта работы со слесарским инструментом, закажите подшипники и валы под них у специалистов или изготовьте их сами, если у вас имеется необходимое оборудование.

Одна сторона детали отличается наличием ограничителя, а вторая - внутренней резьбы. Для того, чтобы изготовить фланцы используется фанера. В каждом из четырех колес просверливается по одному отверстию под шканты, диаметр отверстия составляет 0,06 см. Основными составляющими фланцев выступают внешняя его часть, толщина которой составляет 1,5 см, подшипник и внутренняя часть, толщиной около одного сантиметра. Диаметр колеса немного больше диаметра вала.

Очень важным этапом является процесс сверления отверстий под подшипники, их диаметр составляет 5,2 см. Для работы потребуется наличие кольцевой пилы, а для прессовки подшипников во внутрь отверстия используйте киянку.

Перед фиксацией фланцев на поверхности колеса устанавливается держатель на нижнем валу. Он имеет форму деревянного бруска, фиксируемого на нижней части рамы. В каждом из колес просверливаются технологические отверстия, во внутрь которых устанавливают струбцины. После завершения работы над колесом, оно фиксируется на валу. Убедитесь в отсутствии биения колеса при его вращении. Для того, чтобы подогнать колесо и сформировать нужный профиль, следует произвести соединение колеса и двигателя.

Для этих целей рекомендуется использование временного фанерного шкива, устанавливаемого на колесе с помощью саморезов. Для выточки двигательного шкива, можно использовать непосредственно двигатель, который в дальнейшем соединяется с временным шкивом с помощью ремня.

Колесо должно быть четко зафиксировано, а в качестве упорного механизма используется деревянный брус. Для того, чтобы избежать соскальзывания ленты с поверхности колеса, ему придается бочкообразная форма. При этом, на каждой из сторон располагается скос примерно на пять градусов.

Инструкция ленточная пила своими руками:

1. После изготовления всех деталей фланцы устанавливаются на колесо, их фиксация осуществляется клеем.

2. Блок крепления на нижнем валу является также и удерживающих механизмом.

3. Кромка колеса не должна быть ровной, а сточенной на 4-7 градусов. Далее следует процесс монтажа всех направляющих и подшипников. На колесо устанавливается камера из резины.

4. Рабочий стол устанавливается в одной плоскости с наклонным механизмом.

После изготовления двух колес, на одно монтируется шкив штатного приводного типа. Его размер и толщина зависит от используемого ремня.

Далее следует процесс балансировки колес. Для этих целей потребуется наличие подшипников, которые станут опорными механизмами для пильных полотен. После фиксации горизонтальной временной оси устанавливается колесо и проверяется уровень его вращения. С помощью специального сверла проделываются углубления, в нижней части колеса снаружи, таким образом, колесо будет вращаться только в определенном положении. Настройка колес завершена, они покрываются с помощью лака.

Для того, чтобы защитить поверхность колес от разрушения вследствие трения и давления, на их поверхность можно надеть резину, например, от детского велосипеда. Кроме того, уровень шума, издаваемый пилой во время работы будет значительно ниже.

Далее следует фиксация колес на поверхности рамы. Вначале устанавливается колесо, расположенное сверху. На поверхность вала надевается шайба, в основе которой лежит фторопласт. Для фиксации колеса используется болт и толстая шайба, вкручиваемая в торцевую часть вала. С помощью регулировочного болта, колесо устанавливается в параллельном раме положении.

Для фиксации блока нижнего колеса используйте струбцины и установите колесо, расположенное снизу. Линейка поможет расположить колеса в одинаковой плоскости. После этого, следует фиксация блока, на нижнем валу. Проверьте как вращаются колеса вручную, еще раз проверьте их фиксацию, а затем запустите двигатель. Лента должна располагаться посередине колеса, движения должны быть плавными и симметричными.

Если присутствует вибрация и дополнительные звуки, следует выключить пилу и проверить параллельность установки колес.

Далее следует на пильное полотно установить направляющие. Для их изготовления лучше всего использовать дерево. Кроме того, следует изготовить защитную систему в виде прямоугольной трубы из дюралюминия. Для фиксации защиты на шине используйте саморезы. При выставлении шины соблюдайте точность, так как наличие перекосов - недопустимо. Шина фиксируется на поверхности рамы с помощью пазовых соединений. При проведении разметки полотно должно быть плотно натянуто. Далее следует фиксация шины.

Дальнейшие действия подразумевают изготовление рабочей поверхности для ленточной пилы, Для этих целей можно использовать ДСП со вставками из МДФ. Кроме того, под пилу должна быть изготовлена тумба, размеры которой зависят от размеров самого инструмента.

Установка электрических элементов, позволяющих обеспечить работоспособность механизма производится в конце. Возможен также вариант монтажа подсветки рабочей зоны, для этих целей потребуется наличие светильника. Для того, чтобы обеспечить параллельность упора пилы, использовался эксцентрик.

Ленточная пила видео:

Ленточнопильный аппарат по дереву – один из основных видов оборудования для предприятий деревообрабатывающей промышленности. В домашних условиях его можно успешно заменять простым электролобзиком, но аппарат позволяет выполнять работы в значительно больших объемах.

Небольшая трудоемкость и материалоемкость в изготовлении, позволяют изготовить ленточнопильный аппарат по дереву сделанный своими руками. Ведь зачем тратить лишние средства на приобретение дорогостоящего импортного оборудования, когда самостоятельно можно собрать своими руками устройство, не уступающее по характеристикам?

1 Общая информация

Использование ленточнопильного станка по дереву позволяет проводить распилы своими руками, точностью не уступающие распилу с применением лобзика. Из-за этого их нередко называют ленточнопильными станками лобзикового типа. Принцип работы таких станков был предложен еще в 19 веке и по сей день остается актуальным в сфере деревообработки.

Разумеется, современные модели на голову превосходят первые деревообрабатывающие станки как технологически, так и отличаются конструкционными особенностями, но базовые элементы и принцип работы остался тот же. Основной такой особенностью остается кольцевая пила, которая может выполнять прямые и криволинейные распилы.

Деревообрабатывающий ленточнопильный аппарат может осуществлять как высокоточные резы, так и выполнять черновую обрабатывающую работу. За счет такой особенности, эти станки применяют для столярных целей в мебельных фабриках и разнообразных предприятиях деревообрабатывающей промышленности.

1.1 Применение ленточнопильного станка

Ленточнопильные станки распространены в своем применении с большинством известных строительных материалов. Прежде всего – это работа с деревом, а также с пластиком и пенопластом. В изготовлении мебели такие станки находят свою роль в раскройке длинных досок, имеющих большую толщину, выпиливании отдельных деревянных элементов.

Помимо дерева, ленточные станки прекрасно справляются с обработкой и резкой металла. Возможны обрабатывающие работы с чугуном, цветными и черными металлами, нержавейки и даже сплавами высокопрочных металлов.

Ленточнопильные станки имеют массу преимуществ, недоступных при использовании других устройств:

возможность осуществлять резы заготовок, толщина которых достигает 400 миллиметров;
выполнение распилов сложных конфигураций, недоступных для других станков;
осуществление распилов криволинейного типа;
работы на ленточнопильном станке оставляют минимальное количество отходов в виде пыли и стружек, за счет того, что срез заготовки получается ровный и чистый;
ленточнопильный деревообрабатывающий аппарат занимает немного пространства, а также имеет незначительный вес, так что его можно установить на рабочем месте без привлечения специального оборудования;
шум пилы не вызывает дискомфорта у оператора станка и не тревожит окружающих, если апарат размещен вблизи жилых домов;
простая конструкция устройства позволяет изготовить ленточнопильный аппарат своими руками.

2 Основные виды ленточнопильных станков

Перед приобретением ленточнопильного станка желательно ознакомиться с его техническими характеристиками, а также с возможностями выполнения нужных вам работ. Условно ленточнопильные станки можно разделить на группы по разности следующих показателей:

объем продукции за единицу времени;
ширина ленты в станке;
угол поворота;
число скоростных режимов.

Разделение на станки для использования в бытовых нуждах и для промышленного производства проводится преимущественно за счет разницы в ширине ленты. Лента с шириной до 13 миллиметров в основном используется для небольших, домашних объемов обработки материала. В промышленности же распространены ленты шириной от 19 миллиметров.

Лента пилы может быть расположена вертикально и горизонтально. Этим ленточнопильные станки подразделяются на вертикальный и горизонтальный. Вертикальный аппарат крупного размера имеет из подвижных элементов только консоль с рабочим элементом.

Ленточнопильные станки также различаются по способу подачи под рабочий орган заготовки. Автоматические станки распространены на массовом производстве изделий, которые выпускаются серийно. Подача материала совершается с использованием тисков и электродвигателя.

Полуавтоматические станки используются преимущественно в заготовительной промышленности. Их основным отличием можно назвать возможность манипуляций с пильной рамой при использовании автоматического режима. Ручные станки предполагают подачу материала своими руками и используются прежде всего в бытовом домашнем производстве.

Среди прочих стоит выделить деревообрабатывающий ленточнопильный аппарат МП9-1668-006. Произведенная в Белорусси, пилорама МП9-1668-006 позволяет обрабатывать детали шириной от 80 до 400 миллиметров и длиной от 1200 до 8200 миллиметров. Станок МП9-1668-006 имеет мощность в 7,5 кВт и работает под напряжением в 380В. Частота вращения полотна достигает 33 м/с.

2.1 Ленточнопильный станок по дереву и металлу JET (видео)

2.2 Конструкционные особенности

Перед приобретением, или, особенно, изготовлением станка своими руками, необходимо детально изучить устройство аппарата данной модели, дабы иметь полное представление о конструкции и возможностях агрегата.

Основные элементы каждого станка такие:

пила;
электрический двигатель;
рабочая платформа;
С-образная станина;
верхний и нижний шкивы;
направляющие элементы;
ограждающие заслонки.

В случае непредвиденных ситуаций, вступают в работу тормозные механизмы, которые мгновенно останавливают работу пилы. При возможном разрыве ленты, безопасность производства гарантируется фиксаторами, которые стопорят её. Возможна установка дополнительного элемента, который может регулировать ширину предполагаемого реза – направляющей линейки.

2.3 Принцип работы станка

Инструкция по работе со станком предполагает несколько обязательных этапов, работающих по принципу механизма ленточного станка. Сперва деревянная заготовка должным образом фиксируется, дабы избежать вибрирования рабочего стола. Это влияет на удобство работы со станком так и непосредственно на объемы производства.

Затем осуществляется резка заготовки по направляющей линии, или может использоваться подвижный упор. Фигурная резка совершается четко по контуру нанесенной разметки, а также с применением специальных устройств, обеспечивающих подачу заготовок.

Ленточнопильные станки по дереву могут быть использованы для криволинейных и прямых резов, а также фигурных и распилов дерева под углом в 45 градусов.

Если используется распил в автоматическом режиме, то подающее съемное устройство значительно облегчает процесс работы. Автоматический податчик представляет собой кронштейн с роликами, на которые укладывается заготовка.

С его помощью, при проведении необходимых манипуляций, резкой и распилом становится управлять гораздо проще. И главное, нельзя забывать о том, что всякое электрическое оборудование являет собой источник потенциальной опасности, и требует необходимых мер предосторожности при работе с ним.

2.4 Изготовление ленточнопильного станка своими руками

Изготовление ленточного станка по дереву своими руками не требует специальных навыков, а лишь базовые представления в обработке металла и дерева.

В первую очередь, выполняются все требуемые эскизы изделия и его основных узлов. Затем, своими руками сваривается рама рабочего стола согласно выполненному чертежу. Классические размеры стола имеют габариты в 420×720 миллиметров.

На раму необходимо установить столешницу. Предпочтительно её изготавливать из фанеры толщиной в 20 миллиметров с последующей обклейкой текстолитом. Затем к столу необходимо прикрепить несущую штангу, которую можно изготовить используя швеллер №8. Для закрепления штанги используется приварка поперечного профиля к уголку.

Далее необходимо изготовить основу для верхнего и нижнего шкива. Это можно сделать используя фанеру 20 миллиметров толщиной, покрыв рабочую поверхность шкивов листовой резиной. Рабочая поверхность обязательно должна иметь бочкообразную форму, чтобы иметь возможность удерживать ленту пилы. С помощью эпоксидной смолы вклеивается втулка из дюралюминия, в которой предварительно вытачивается подшипниковое гнездо.

Нижний шкив надевается на стальную ось и фиксируется при помощи трёх шурупов. Ось же вставляется в буксу, где установлены 2 шарикоподшипника. Сама букса устанавливается в нижней зоне штанги. Ко второму концу оси крепится ременной привод.

Внутри стола устанавливается двигатель, на который крепится ведущий шкив. И первый и второй шкив должны располагаться в одной плоскости и соединяться одним ременным приводом.

На верхней части штанги закрепляется опора и к ней крепят регулирующий винт. Верхний шкив фиксируется на оси, где расположен ползун. Получившийся узел закрепляется на штанге и фиксируется специальным финтом.

В том месте, где полотно проходит через стол, требуется установить самодельный демпфер из текстолита, который снижает общую вибрацию установки. Далее своими руками изготавливается кожух из листовой стали, защищающий рабочее полотно. Под конец работ устанавливается выключатель с проводом и вилкой. От него проводка соединяется с электрическим двигателем. На этом изготовление ленточного станка по дереву своими руками завершено.

Просмотров
