Разобрать двойной выключатель. Демонтаж выключателя: пошаговая инструкция. Установка нового выключателя

Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно простая, иногда производители (в основном Legrand, Schneider, Viko) в целях улучшения дизайна делают незаметными отверстия для демонтажа. Результатом может стать случайное повреждение корпуса либо длительное время поиска зажимов и разъемов. Чтобы читатели « » не сталкивались с такой нелепой ситуацией, рекомендуем Вам просмотреть подробную инструкцию по разборке корпуса своими руками.

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

1. Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.

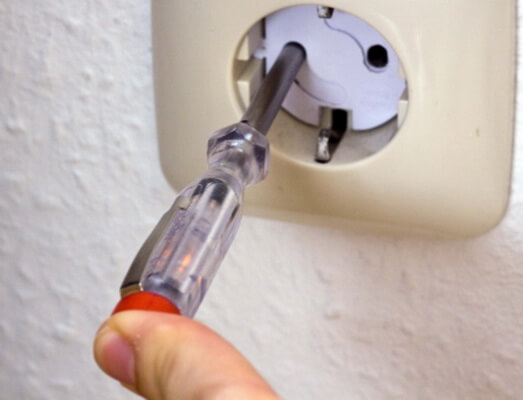

2. Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.

3. Демонтируйте клавишу (-ши). Неважно, какой Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.

4. Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.

5. Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.

6. Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.


Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Разборка выключателя с розеткой в одном блоке

Как разобрать диммер (модель с регулятором света «крутилкой»)

Из инструмента нам понадобится лишь плоская отвертка, подойдет индикаторная.

Начинаем разбирать выключатель:

1. Первым делом отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте проведения работ!

2. Основной секрет, который нужно знать если вы хотите разобрать выключатель, это необходимость в первую очередь снять клавишу (или клавиши если их несколько) . Для этого попробуйте взяться сбоку за выступающие части клавиши и сжав, потянуть ее на себя. На изображениях ниже представлен этот способ снятия клавиши с выключателя Wessen серии Прима. В данном случае при нажатии выходят из пазов осевые направляющие клавиши, после чего она с легкостью снимается.

3. В случае если не удается взяться за клавишу с боков, попробуйте ухватится за любую выступающую часть и потянуть на себя , часто клавиша закреплена в механизме выключателя без фиксатора и ее достаточно просто вытянуть. Пример этого представлен на изображениях ниже - где с двухклавишного выключателя abb niessen olas мы, таким способом, поочередно снимаем клавиши.

4. Если у вас не получилось таким образом отсоединить, то необходимо, предельно аккуратно, поддеть клавишу прямой отверткой . Действуйте осторожно, чтоб не испортить внешний вид выключателя.

5. После того как благополучно была снята клавиша, необходимо отсоединить рамку выключателя . Чаще всего встречается три варианта крепления рамки к механизму.

Первый тип мы видим у выключателей Wessen серии Прима, где рамка сплошная и прикреплена к механизму c помощью двух болтиков, которые необходимо открутить, чтоб ее снять.

Второй тип крепления рамки к механизму, мы можем видеть у выключателя ABB Niessen Olas. Здесь для фиксации используется специальный крепежный элемент, который для фиксации рамки устанавливается в пазы суппорта и легко вынимается при разборе. Для этого необходимо просто потянуть его на себя или вытащить поддев плоской отверткой.

Третий тип крепления можно наблюдать у модульных механизмов выключателей ABB Niessen Zenit, в этом случае на самой рамке имеются «лапки», фиксирующие рамку в суппорте выключателя. При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.

При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.

6. Когда рамка убрана, достаем механизм из , для этого откручиваем удерживающие винты, расположенные по бокам. Так же механизмы выключателей могут быть зафиксированы в монтажной коробке, с помощью собственного крепежа, распорного типа, в этом случае ослабляем отвечающие за это винты на механизме, на изображении ниже они отмечены.

7. Последний этап, это отсоединение проводов от механизма выключателя. В зависимости от типа крепления, будь то винтовые зажимы или пружинные клеммы, технология различается. В случае винтовых зажимов, ослабляем болты в клеммах и достаем провода.

А если у выключателя самозажимные клеммы, то необходимо нажать на соответствующие рычажки и вытянуть провода из клемм.

На этом все, выключатель разобран и отсоединен.

Несложная последовательность операций, показывающая, как снять выключатели со стены, если их устанавливал кто-то другой, требует начальных знаний по обращению с отверткой - индикатором напряжения 220 В и аккуратного выполнения работ.

Можно воспользоваться и обычной отверткой, но появится риск наличия электричества при нарушениях схемы электроснабжения, наведенных токов или напряжения в нулевом проводе от других источников при высоком сопротивлении заземления. Для уверенности можно воспользоваться тонкими резиновыми перчатками.

Основные варианты ситуации

Различия в том, как придется снимать выключатель, состоят в нескольких важных особенностях устройства конкретной сети.

К ним относятся:

Выключение автомата на вводе в помещение не освобождает от необходимости проверить отсутствие напряжения непосредственно на снимаемом приборе.

Строго соблюдайте меры безопасности при работе с электричеством

Перед началом работы сложную схему подключений электроприборов надо обесточить полностью, без исключений. Результатом отступления от правил электробезопасности может стать:

• удар электрическим током, ожоги, поражение глаз;
• выход из строя в результате действия токов короткого замыкания не отключенных электрических приборов;
• пробой изоляции , коммутационной арматуры в щитке;
• пожар.

Обязательно принимают меры по предотвращению случайного включения: закрывают щиток на замок, навешивают табличку «Не включать - работают люди!».

Демонтаж выключателя

Все манипуляции должны выполняться без излишнего приложения силы

Корпус современного выключателя гладкий, элементы крепления скрыты от взгляда.

Материалом большинства деталей выбран пластик различного рода, металлические части установлены в самых необходимых узлах, иногда присутствует керамика.

Все манипуляции по разборке выполняются без приложения чрезмерных усилий.

Плотность контакта обеспечивается 2 способами:

• винтовой зажим (отворачивают и снимают токовую жилу);
• самозажимная клемма (нажимают на рычаг и вытаскивают проводник).

При перегреве контакта во время эксплуатации металлические части могут пригорать, а прилегающая изоляция обугливаться. Горелый участок провода можно откусить и не тратить время и усилия, пытаясь сорвать припаявшуюся резьбу. Удалять поврежденную часть жилы надо с таким расчетом, чтобы оставшейся длины хватало для нового подключения. Подробные инструкции о том, как правильно снять выключатель, смотрите в этом видео:

Для удобства последующего монтажа на место нового выключателя концы проводов можно сразу маркировать (фаза, ноль, перемычка). В случае если не сразу будет устанавливаться новый прибор, оголенные концы нужно изолировать.

Наверняка случалось делая ремонт столкнуться с проблемой как поменять выключатель . Дело вроде не хитрое, но

страшно, электричество все-таки, вдруг не получиться разобраться с проводами. Ну и непонятно, что куда подключать и к чему прикручивать.

На самом деле сложного здесь ничего нет и бояться нечего, все просто как забить гвоздь в стену. Прочитав эту статью, в которой все подробным образом изложено, у вас больше никогда не возникнет вопроса, как поменять выключатель .

Итак, у нас имеется выключатель, который необходимо поменять.

Первым делом нужно демонтировать старый выключатель, а уже потом переходить к установке нового.

Демонтаж выключателя

Отворачиваем два винтика, которыми крепиться защитная карболитовая или пластиковая крышка, аккуратно ее снимаем.

Перед нами механизм одноклавишного выключателя. На нем имеются два контактных винтовых зажима, к которым подключены жилы проводов.

Механизм закреплен в подрозетнике с помощью распорных лапок, которые регулируются с помощью двух винтов расположенных слева и справа.

Перед тем как провести демонтаж механизма необходимо определить жилу, по которой к выключателю подходит фаза. Используем для этого , инструкцию по использованию можно посмотреть перейдя по подсвеченной синем ссылке в соответствующей инструкции.

Предельно осторожно, чтобы не коснуться контактов находящихся под напряжением руками, по очереди подносим индикатор сначала к одному, затем к другому контакту. Переключаем клавишу выключателя в другое положение и проверяем снова.

Нужно найти такое положение клавиши когда фаза будет только на одном контакте, в этой позиции он находится в положении "выключено". Таким образом будет найдена питающая фазная жила провода. Вторая жила, находящаяся без напряжения, будет отходящая на светильник.

Перед проведением дальнейших работ по замене выключателя, нужно позаботиться о безопасности данного мероприятия, для этого необходимо отключить поступление электричества в квартиру (вывернуть пробки лили выключить автомат в этажном или квартирном щите).

Отключаем, проверяем отсутствие напряжение и только после этого продолжаем демонтаж выключателя.

Отворачиваем два винтика распорных лапок, вытаскиваем механизм из подрозетника.

Отсоединяем провода. Сначала фазный провод. Откручиваем контактный винт, извлекаем провод и помечаем его изоляционной лентой.

Затем отсоединяем второй провод освобождая механизм.

Выпрямляем провода.

Демонтаж выполнен.

Проводим подготовку

Перед тем как выполнить подключение выключателя необходимо подготовить его к монтажу. Как это сделать разберем ниже.

Снимаем клавишу, поддев ее в центре с левой или с правой стороны плоской отверткой.

Отворачиваем два винта расположенных по диагонали.

Теперь нам доступен механизм. Механизмы одноклавишных выключателей могут быть различного исполнения, но принцип подключения у них один. Обязательно имеются два контактных зажима и распорные лапки, для крепления к подрозетнику.

В нашем механизме слева и справа расположены винты распорных лапок.

Ими приводятся в движение металлические лапки фиксации.

И два контактных винтовых зажима, для подключения жил проводов.

Откручивая или закручивая контактный винт мы перемещаем прижимную пластину, предназначенную для надежной фиксации жилы в контакте.

Каждый контакт предусматривает подключения от 1 до 2 проводов.

Как подключить выключатель света?

Для начала необходимо подготовить провода, зачищаем изоляцию жилы, с помощью ножа снимаем 1 см.

Вставляем ее в контактное отверстие. При необходимости подрезаем лишнее, в идеале она не должна торчать из контакта более 1-2 мм. Смотрим чтобы изоляция жилы не попала в зажим.

Затягиваем контактный винт.

Проверяем насколько хорошо протянут контакт, тянем за провод, если он не подвижен все в норме, если нет протягиваем еще. Помним, плохо затянутый контакт причина скорого выхода из строя выключателя. Хотя сильно усердствовать тоже не нужно, можно сорвать винтовую резьбу, на недорогих выключателях она очень ранимая. Ищем золотую середину, пошло туго, все, проверяем и переходим к следующему проводу.

Зачищаем, вставляем.

На некоторых выключателях, на задней стороне механизма может стоять обозначения контактов:

Чаще всего на одноклавишных выключателях обозначения выглядят следующим образом L и 1, или 1 и 2, где:

• "L" (для обозначения L и 1), "1" (для обозначения 1 и 2) - контакт для подключения приходящей фазы, та которую мы пометили изоляционной лентой.
• "1" (для обозначения L и 1), "2" (для обозначения 1 и 2) - отходящий контакт, так же он может быть помечен стрелочкой.

Эти обозначения обусловлены тем, что выполняя подключение выключателя правильно, приходящая фаза должна быть фиксированным контактом, а отходящая подвижным. Хотя с практической точки зрения для одноклавишных выключателей это не принципиально, провода можно подключать так и так.

Итак, мы подошли к установке механизма выключателя в (монтажный стакан). Перед этим необходимо проверить, правильно ли выключатель установлен. Для этого подаем напряжение и включаем и выключаем клавишу. Во включенном положении клавиша должна быть прижата верху, а в выключенном внизу.

Устанавливаем механизм в подрозетник, выравниваем по горизонтали и закручиваем винты распорных лапок до тех пор, пока не будет достигнута жесткая фиксация.

Прикручиваем на место защитный корпус.

Устанавливаем клавишу. Перед этим смотрим на ее обратную сторону, штырьки на клавише должны входить в пазы на кнопке.

Выключатель установлен.

Подробнее о том как выполняется установка других элементов электропроводки (розеток, двойных выключателей, выключателей с подсветкой, люстр и светильников) вы можете посмотреть .

Для выполнения работа по замене выключателя нам понадобилось:

Материал

• выключатель - 1

Инструмент

• указатель напряжения
• плоская и крестовая отвертки

Выключатель света – это коммутационный аппарат, который выполняет две функции: размыкает электрическую цепь и подает напряжение на светильник. Такие выключатели рассчитаны только для бытовой электропроводки и не отключат токи больших номиналов и коротких замыканий.

Управление ими в квартирах может быть следующее:

• нажатие на клавишу;
• включение кнопки;
• переключение тумблера;
• использование сенсора;
• дистанционным пультом;
• натяжение и отпускание цепочки.

Интересно. Кроме этого, выключатели являются элементом декора в квартире.

Общая информация

Клавишные модели наиболее популярные и доступные в цене на сегодняшний день, рассчитаны на напряжение 220-250 В и номинальный ток 10-15 А. Применяются одно-, двух-, трехклавишные, бывают даже 5-6 клавишные.

Монтаж их в помещении проводят открытым или скрытым способом, при этом все клавиши обычно соединены одной рамкой.

Следует отличать клавишные выключатели от переключателей. Они очень похожи, но выполняют разные функции.

Существуют также «проходящий выключатель» – это совмещенный вариант выключателя и переключателя.

Применение многоклавишных устройств очень удобно в больших помещениях, где несколько светильников. Весомый «плюс» представленных выключателей – это меньшая длина провода для подключения выключателя и вывод в одну точку управления освещением в помещении.

Более современными считаются реостаты или диммеры, с помощью которых удобно можно регулировать интенсивность светового потока. Но такие устройства работают только с лампами накаливания и галогеновыми.

Электрические выключатели обычно устанавливаются на стене, в зависимости от способа монтажа электропроводки (скрытая и наружная).

Когда электрические провода спрятаны внутри стен, выключатель будет находиться в стеновом гнезде. В случае открытой прокладки применяют подрозетник, где и будет устанавливаться выключатель.

Первый вариант – самый распространенный, второй – легче обслуживать.

Как снять выключатель со стены

С проблемой демонтажа и снятия выключателя освещения в квартире, наверное, сталкивался каждый. Сам процесс довольно легко осуществим. Главное – знать все особенности.

Подробный перечень действий:

1. Берем плоскую и крестовую отвертки;
2. Отключаем подачу электричества в доме;

Это самый важный пункт. Перед тем, как разобрать выключатель света, обязательно место работы должно быть обесточено. В квартире или доме необходимо перевести тумблер автоматического выключателя в положение «Выкл.» (рычаг вниз) в электрощитке.

Важно! Если не найдете, какой именно автомат отвечает за этот выключатель, то выключите все.

Осторожность – прежде всего. Также желательно удостовериться в отсутствии напряжения непосредственно с помощью отвертки-индикатора.

1. Снимаем клавишу устройства;

Перед демонтажем клавиши следует внимательно рассмотреть механизм ее установки, ведь выключатели выпускаются различных модификаций. Самый простой способ – это взяться сбоку за выступающие части, а большим пальцем легонько придавить по центру клавиши и потянуть на себя. Такая процедура выполняется легко, но если у вас не выходит снять клавишу или клавиши устройства, то можно воспользоваться плоской отверткой или ножом, аккуратно поддев их, чтобы не поцарапать и не повредить пластмассовое изделие.

1. Снимаем рамку выключателя;

Она крепится двумя способами: винтовым и зажимным. При первом варианте с помощью отвертки откручиваются винтики. При демонтаже рамки с зажимным креплением необходимо отогнуть поочередно зажимы.

1. Разбираем сам выключатель;

Дальше снимаем внутренний механизм из подрозетника, для этого откручиваем удерживающие боковые винты. Существуют модели устройств, механизмы которых закреплены в монтажной коробке установочными лапками. В таком случае нужно ослабить с помощью отвертки такое крепление.

1. Отсоединяем провода;

После вынимания выключателя следует замерить напряжение на присоединенных проводах. Только при отсутствии напряжения можно отсоединить их.

Обратите внимание! Демонтированный включатель следует внимательно осмотреть, и если электрические контакты оплавлены, то этим устройством уже не стоит пользоваться.

В случае окисления контактов их зачищают.

1. Отключаем провода от выключателя.

В самых распространенных моделях закрепление происходит за счет болтовых соединений, которые следует немного ослабить, и тогда провода легко вытянутся. Советуем также пометить эти провода различными цветами, чтобы облегчить себе последующий монтаж.

Никогда не рискуйте! Прежде чем дотронуться до оголенного провода, убедитесь в отсутствии напряжения. Тестер подносите к каждому контакту и только, если не будет сигнала, продолжайте работать.

Для варианта выключателя с регулятором яркости освещения методика его снятия такая же, как и у обычного выключателя, только вместо клавиш убирается поворотная ручка.

Демонтаж выключателя с индикатором немного отличается от процесса, описанного выше. Здесь сначала необходимо отключить индикатор, т.е. прекратить питание и снять светодиод. Далее выполняются те же действия.

Выбирая новый выключатель, возьмите с собой демонтированный, так будет легче подобрать по габаритам нужный тип.

Демонтаж розеток

Логично продолжая тему, разберемся, как снять розетку со стены.

Для такой работы понадобится обычная отвертка или крестообразная. Обязательно предварительно отключается электричество в той комнате, в которой расположена розетка.

Важно! В электрощитке тумблер автоматического выключателя должен быть опущен вниз, «зеленый экранчик» – сигнал о том, что можно безопасно работать.

Чтобы разобрать розетку бытовую, сначала откручиваем ее пластиковый корпус, обычно он держится на болтике в центре. Снимаем его и откладываем в сторону.

Приступаем к самому механизму. По аналогии с выключателем, крепление розетки к подрозетникам происходит двумя болтиками: или по бокам, или в верхней и нижней части. Откручиваем их. Есть еще устройства с распорными механизмами. Они держатся в стене посредством специальных ушек. Если их немного ослабить, то розетка легко выйдет из монтажной коробки.

Далее отсоединяем электрические провода. К устройству подводятся три провода: «фаза», «ноль», «заземление», здесь легко выкручиваются болтики из специальных креплений. Потом тянем провод в свою сторону. Таким образом, розетку разобрали, процедура в действительности довольно простая.
