Как собрать 2 клавишный выключатель. Монтаж и схемы подключения двухклавишного выключателя. Инструкция по подключению двухкнопочного выключателя

Двойной выключатель для сети 220 вольт имеет похожее внутреннее устройство с классической одноклавишной моделью . По сути, такой механизм является двумя совмещенными одноклавишными устройствами. Правильное подключение его не займет много времени, достаточно лишь разобрать все нюансы правильного соединения проводников.

Итак, для начала нужно купить все необходимое. А именно: выключатель, имеющий две клавиши, коробка монтажная (если производится внутренний монтаж в стену), кабель трехжильный, набор клеммных колодок.

Схема подключения двойного выключателя

Три варианта схем — все одинаковые по функциям

Двухклавишный выключатель в своих квартирах используют для подключения люстры на несколько лампочек или точечных светильников на потолке. Одна группа точечных светильников или ламп в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до десятка.

Пример подключения пятиламповой люстры через двухклавишный выключатель

Если один светильник находится в коридоре, а второй в другом помещении — отходящих проводов будет больше, так как на каждую группу пойдет свой провод или кабель. Схема подключения примет другой вид:

С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).

• Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двойного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).
• Ноль (по схеме синего цвета), приходящий в распределительную коробку с квартирного щитка, соединяется сразу с нулем, идущим на группы ламп. То есть нули сразу же идут на лампы. А выключатель коммутирует Только фазы разных групп ламп.

Процесс подключения пошагово

1. Изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
2. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
3. Желательно подключать выключатель таким образом, чтобы центральный контакт располагался в нижней части.
4. Соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
5. Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
6. В выключателе имеется 2 фазных провода, каждый из них соединяется с аналогичным проводником, идущим от светильника.
7. Внутри распределителя, эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
8. В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
9. После всех соединений приступать к пайке и скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

В разрыв, то есть на выключатель, делают именно фазу, а не нуль, потому что такой способ наиболее безопасен. При отключении питания, переведения выключателя в положение «выключено», правильным будет, если на патроне лампы не останется напряжение, а при подключении нуля в разрыв именно это произойдет, и простая замена перегоревшей лампы может превратиться в ежесекундную подверженность опасности поражения электрическим током.

Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм. Подрозетники старого образца имеют диагональ 70 мм, поскольку старые устройства были больше, и плохо подходят под современные модели. К тому же, раньше их изготавливали из металла, а не из пластика. И не забываем использовать кабеля нужного диаметра , о чём было подробно рассказано по ссылке.

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

Мало отличается от схемы подключения одноклавишного . По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя , где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

С выключателя уже пришло два провода синий и желтый. Синий провод с двухклавишного выключателя является фазным проводом для светильника №1, желтый провод является фазным для светильника №2. Один из них подключается к фазному проводу одного светильника, другой к другому.

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.

К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.

После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.

Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.

Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Существует значительное количество сфер использования двойных выключателей. Их используют для люстр, когда требуется контроль и регулировка яркости освещения. Актуальны они и для раздельного санузла. Для освещения входа в частных домовладениях. Если нет определенной подготовки, то схема подключения двухклавишного выключателя может вызвать некоторые трудности. Но используя инструкцию к монтажу и полезные рекомендации, с подобной установкой справится даже новичок.

Двухклавишное устройство является важной составляющей любого современного интерьера

Прежде чем узнать, как правильно подключить двухклавишный выключатель света, давайте узнаем больше информации об его устройстве. Механизм включает пластмассовый корпус, клеммы входного и выходного типа, две клавиши, а также у некоторых моделей есть индикатор света.

Если правильно выполнить подключение, то при помощи клавиш можно обеспечивать подачу электричества или останавливать его.

У конструкции есть некоторые достоинства:

• возможность отключать и включать целые группы ламп;
• экономия на кабеле, так как не нужно тянуть два провода, как для одинарных устройств;
• позволяет регулировать освещение при большом количестве ламп в люстре;
• применяется для помещений с повышенным уровнем влажности;
• не требует особого ухода;
• простота монтажа.

Перед изучением инструкции, как подключить люстру к двухклавишному выключателю, нужно подготовить все необходимые инструменты. К таковым относится пластмассовая форма, отвертки индикаторного и фигурного типа, обжимные инструменты, а также строительный нож.

Статья по теме:

Грамотный выбор электротехнического оборудования гарантирует безопасность, надежность и эстетичность использования. Давайте разберемся в существующих брендах и моделях.

Подготовка проводов для правильной установки

Предварительная заготовка кабелей зависит от типа подключенного оборудования. В таких механизмах предусмотрены готовые магистрали. Чтобы поменять компоненты, потребуется разобрать базу светильника. Устройство коробки предполагает три кабеля. Их общая длина не должна быть более 10 см. Концы кабелей необходимо зачистить от изоляции, а затем подсоединить к определенным клеммам. К клемме с обозначением L подсоединяется фаза. Подключение других проводов зависит от того, какие клавиши будут использоваться.

Полезная информация! Если у вас модульный механизм, то важно обеспечить питание каждого его компонента. При этом можно воспользоваться перемычкой.

Выбирая схему подключения двухклавишного выключателя, нужно учитывать, что монтаж и крепеж проводов производится с использованием зажимов винтового типа или самозажимных клемм. Первый вариант предполагает укладку оголенного провода между пластинами. При таком способе требуется периодическое подтягивание винта.

Выполняя подключение двухклавишного механизма, нужно помнить, что ноль подключается напрямую, а фаза прерывается при прохождении через устройство.

Процесс подключения производится так.

Изображение	Этапы
	Сначала в щитке отключается электропитание, а затем проверяется отсутствие напряжения при помощи индикатора.
	В гнездо устанавливается стаканчик, и через него протягиваются провода от монтажной коробок. Оголение жил на 10 мм выполняется при помощи бокорезов.
	Провод с фазой подсоединяется к клемме, а остальные проводки в клеммы. Каждый элемент соответствует конкретной клавише. Провод фазы часто имеет белый цвет.
	Если нужен определенный порядок включения различных групп освещения, то после проверки, в случае необходимости, провода в клеммах меняются.
	Монтируем корпус выключателя и крепим его при помощи шурупов. Затем проверяется расположение уровня конструкции.
	Производится установка рамки и клавиш из пластика.

В завершение подсоединяется источник освещения и тестируется корректность работы выключателя. К монтажной коробке проводится двухжильный провод.

Статья по теме:

В данной статье рассмотрены вопросы выбора подходящих изделий и монтажные работы. Изучив эту информацию, можно самостоятельно реализовать проект с разумными затратами.

Вариант схемы подключения двухклавишного выключателя на две лампочки

Несложна схема подключения двухклавишного выключателя на две лампочки. Она включает такие этапы:

• обесточивание помещения;
• важно выявить выходящие проводки. Должны присутствовать кабели, отходящие на ноль, заземление и фазу. Чтобы в них лучше разобраться, следует посмотреть в щиток;
• проводится установка источников света и проведение проводов к выключателю;
• выключатели считаются навесными, так как крепятся на стены. При этом в стене должно иметься отверстие, куда выводятся провода. Соединение производится с помощью паяльника или методом скрутки.

После подведения всех деталей, выключатель фиксируется на поверхность стены. Стоит знать о разных техниках подсоединения проводов в распределительном коробе. Опрессовка актуальна для производственных помещений. Для пайки используется специальное оборудование. К самым простым и надежным способам стоит отнести применение самозажимных соединений. Также стоит иметь представление о способе подсоединения выключателя двухклавишного для скрытой проводки.

Особенности схемы подключения двухклавишного проходного выключателя

Часто применяется подключение проходного выключателя. Подобные устройства применяются для длинных коридоров, больших проходных комнат и лестниц. В просторных помещениях часто сложно подобрать подходящее место для установки включателя, поэтому без проходного устройства обойтись сложно. Розетка монтируется в любом месте, но регулировка должна быть доступной из любых мест. При этом нужно монтировать дополнительные элементы в начале и в конце помещения.

Подключение проходного механизма имеет некоторые особенности. Три контакта требуется для грамотного подсоединения. К отдельному контакту подводится фаза, а ноль ведется к светильнику. Два других контакта используются для подсоединения проходных устройств.

Подключение переходного или перекрестного двухклавишного выключателя проще выполнить, если следовать некоторым рекомендациям:

• при монтаже проверяйте отдельные кабели;
• фаза- это один провод, его можно проверить с помощью индикаторной отвертки;
• перед креплением важно проверить работоспособность конструкции.

Какие могут быть проблемы

Неисправности установленного устройства случаются от разных причин. Например, одна из клавиш может пропускать определенную световую группу, или все лампы включаются одновременно. Это свидетельствует о том, что не работает распределение осветительных приборов на клавиши. Также выключатель может вообще не срабатывать. Подобные проблемы возникают при неправильном подсоединении проводов или при их подключении в неправильном порядке.

Помните, что при закладке проводов часто не соблюдаются стандарты маркировки по цветам, поэтому проводите дополнительную проверку. С помощью индикатора прозвоните все провода.

Простые советы помогут избежать многих проблем. Не забывайте перед началом любых работ с электричеством отключать электричество. Действуйте в соответствии с инструкцией и правильно маркируйте проводники.

Cхема подключения двухклавишного выключателя на две лампочки (видео)

Возможно Вам также будет интересно:

Проходной выключатель: схема подключения на 2 точки и другие варианты монтажа Схема подключения светодиодной ленты 220в к сети – выполняем правильно Экономим электроэнергию: датчики движения для включения света

Вопрос как подключить двухклавишный выключатель света представляется для многих огромной проблемой. С одноклавишным выключателем нет проблем, все понятно и легко, но здесь у многих возникают сложности. На самом деле, не так страшен волк как его рисуют. Подключить двухклавишный выключатель света также просто как и забить гвоздь в стену. В данной статье мы подробно рассмотрим пример такого подключения. Для наилучшего восприятия информации и наглядности примера будем использовать подробные коментарии дополненные тематическими фотографиями.

Перед тем как перейти к подключению двойного выключателя, необходимо иметь хотя бы поверхностное представление об устройстве его механизма, о назначении имеющихся на нем клемм и контактов, при желании так же можно поинтересоваться .

Как устроен выключатель двухклавишный

Проведем краткий обзор и создадим у вас общее представление о данном механизме, а заодно проведем подготовку к подключению. В собранном виде выключатель имеет привычный для нас вид, снаружи рамка и клавиши, а вот внутри, то что нас сейчас будет интересовать.

Нам нужно добраться до рабочего механизма, так как с ним будут производиться основные манипуляции. Снимаем защитные пластиковые элементы. С помощью плоской отвертки отсоединяем клавиши, для этого их необходимо с боку или сверху аккуратно поддеть. На некоторых выключателях для этих целей предусмотрены специальные выступы.

Снимается рамка очень просто, защелки легко отстегивается руками.

Если на вашем выключателе рамка крепится по другому, то они как правило это диагонально расположенные винты. Откручиваем их и снимаем рамку.

Механизм подготовлен к подключению.

Подключение двухклавишного выключателя

Теперь разберем, какие клеммы и контакты для чего предназначены, и что куда будем подключать.

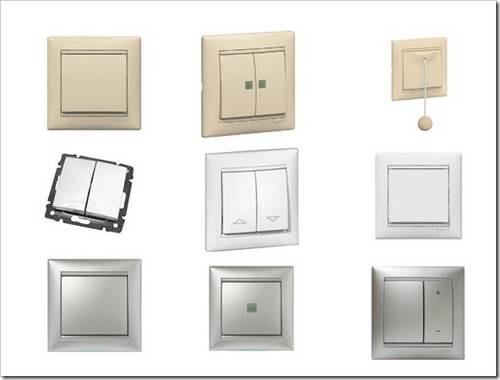

В настоящее время на рынке электрических товаров имеется два основных вида выключателей:

Первый, с обычными винтовыми контактами.

Второй, с самозажимными (втычными) контактами.

Рассмотрим оба примера подключения.

Как подключить двойной выключатель света с втычными контактами

В настоящее время на рынке электро товаров это уже не редкость и для новичков я бы порекомендовал именно этот вид выключателей.

На задней стенке механизма выключателя, имеется обозначения контактов, в некоторых случаях так же может изображается схема подключения.

Основные условные обозначения контактов применяющиеся на выключателях:

• "L", и две стрелки вниз - "L" подходящая питающая фаза, стрелки две отходящие фазы
• 1, 2, 3 - 1 подходящая питающая фаза, 1 и 2 две отходящие фазы
• "L", 1, 2 - "L" подходящая питающая фаза, 1 и 2 две отходящие фазы
• на старых советских выключателях и сильно плохих китайских маркировка не используется, здесь нужен визуальный, логический подход, чтоб найти нужный питающий фазный контакт. В крайнем случаем можно воспользоваться индикатором с прозвонкой.

На нашем выключателе схемы нет, но присутствуют обозначения.

"L" - контакт питающей фазы, на него к выключателю подходит фаза.

Стрелками обозначены контакты отходящих фаз. Слева два контакта одной клавиши, справа другой, с них фаза по средствам переключения клавиш подается на одно или другое направление (в разные комнаты, на разные лампочки в люстре).

Для подключения двухклавишного выключателя всегда используется трехжильный провод, каждая жила выполняет свою функцию. Для наглядности лучше всего использовать провод с разноцветными жилами, это ускорит процесс подключения и вы гарантированно не за путайтесь.

Снимаем изоляцию с каждой жилы, для втычных контактов 1 сантиметр.

Перед подключением нужно определить фазный провод, если на проводе уже имеется напряжение, то сделать это можно с помощью . После определения фазы отключаем подачу электричества к проводам. Проверяем их отсутствие индикатором напряжения и только после этого приступаем к работе.

В нашем случае схема новая и фазу мы выбираем на свое усмотрение - белая жила. Подключаем ее к контакту "L".

Данный вид выключателей является самый простым и безопасным в подключении. Зачищенный провод просто вставляется в контактное отверстие и самостоятельно там фиксируется с помощью пружинного зажима.

Затем другую, со второй клавиши, она будет желтая.

Проверяем качество фиксации провода потянув жилы из контактов назад.

В случае необходимости вытащить провод из контакта, предусмотрены специальные кнопки. Они расположены над каждым контактом с торца механизма.

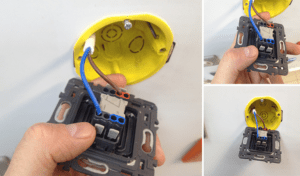

Провода подключены и можно переходить к установке механизма в подрозетник. Но хочу предупредить, что здесь имеется одна особенность, про которую к сожалению при покупке выключателя почему то не сообщают продавцы. Его монтаж будет выполнен правильно только в пластиковый , так как он во первых идеально подходит по размеру механизма и во вторых имеет две возможности его монтажа. Стандартную, с помощью распорных лапок и дополнительную, с помощью винтов фиксации рамки. Старые советские подрозетники выполнялись в основном из металла, очень редко из пластмассы, они имеют диагональ 70 миллиметров, так как старые механизмы были более габаритными. При установке нового выключателя в старый подрозетник надежной фиксации достигнуть не получиться, так как распорные лапки просто напросто не достанут до края подрозетника.

Распорные лапки данного выключателя расположены на его задней стороне слева и справа.

Они приводятся в движение с помощью винтов расположенных на лицевой части механизма.

Устанавливаем механизм в подрозетник. Так как мы используем новый подрозетник, его фиксацию осуществим простым и быстрым способом, с помощью имеющихся на нем винтов крепления. Для такого варианта установки выключатель двухклавишный оснащен железной рамкой, к которая жестко закреплена на механизме устройства и в которой предусмотрены четыре специальных отверстия.

Выравниваем механизм по горизонтали, фиксируем финтами, одеваем рамку и клавиши.

Подключение двухклавишного выключателя света с винтовыми контактами

Выключатель, который мы используем в нашем примере не имеет схемы подключения и обозначений контактов, но узнать где какой контакт все-таки можно. Разберемся как устроен выключатель двухклавишный.

Сначала включим логику, два контакта снизу, по идее отходящие и один сверху, вероятно для подключения питающей фазы. Проверим догадки, попробуем разглядеть контактную группу визуально. Посмотрите внимательно на контакт, как правило, группа подвижных контактов там выполнена открыто и видно длинную пластину, которая в совою очередь соединена с общим питающим фазным контактом. Это явно нужный нам контакт, обе клавиши находятся в отключенном положении, цепь на них разомкнута.

Сейчас клавиши включены, цепь замкнута, фаза при ее наличии, направилась бы по отходящим проводам.

А теперь отключим одну клавишу.

Итак, мы определили фазный контакт и заодно увидели принцип работы подвижных контактов двухклавишного выключателя.

Существуют двойные выключатели, в которых контакты скрыты корпусом, в этом случае поможет .

Пройдемся по контактам. Данный вид выключателя имеет три винтовых контакта, к которым подключаются провода и два распорных винта, они приводят в движение распорные лапки.

Верхний контакт предназначен для подключения питающей фазы.

Два нижних отходящие.

Два распорных винта расположены слева и справа.

Они двигают распорные лапки, предназначенные для фиксации механизма в подрозетнике (монтажном стакане).

С контактами разобрались. Теперь, переходим к основной теме статьи, ответу на вопрос как подключить двойной выключатель.

Подключение двойного выключателя с винтовыми контактами

Теперь подготавливаем провода. Снимаем изоляцию с жил. Глубина винтового контакта составляет 6-7 миллиметров. И переходим к разбору основного вопроса, как подключить двойной выключатель.

Питающую фазу подключаем к верхнему контакту. Откручиваем контактный винт. Вставляем провод.

Следим за тем, чтобы изоляция не попала в зажим и закручиваем винт.

Аналогичным образом подключаем отходящие провода.

Проверяем надежность фиксации проводов в контактах.

Подключение завершено.

Устанавливаем механизм в подрозетник, одеваем рамку и клавиши.

Подаем напряжение, выключатель двухклавишный готов к эксплуатации. В данной статье мы подробно разобрали как подключить двойной выключатель.

Ознакомится как выполняется вы можете узнать на нашем сайте в соответствующей инструкции.

Про подключение других элементов электропроводки (розеток с заземляющем контактом и без, выключателей с подсветкой, люстр, светильников) очень подробно описано .

Инструменты которые мы использовали в работе:

Инструмент

• плоская отвертка
• крестовая отвертка
• индикатор напряжения

Сколько мы сэкономили выполнив подключение двухклавишного выключателя своими руками:

• вызов электрика - 200 рублей
• установка двухклавишного выключателя - 150 рублей
• выбрали понравившийся выключатель, который нам нравиться и устраивает по дизайну

ИТОГ: финансовая экономия составила 350 рублей, а также мы детально разобрали вопрос как подключить двойной выключатель света, получили бесценный опыт его установки.

Спасибо за внимание. Очень надеюсь данная статья была вам полезна.

С детства каждый человек знает что для того чтобы включить светильник или лампу нужно нажать на соответствующую кнопку. Однако, как подключить выключатель к электросети правильно, известно не многим, а с появлением люстр и точечных светильников, которые расположены по всему потолку появилась необходимость в разделении ламп на группы. То есть, чтобы они включались не все сразу, а по отдельным группам или, а же если их 2 или 3, то каждая от своей клавиши. Устанавливать несколько одинарных (одноклавишных) выключателей не оправдано, так как, во-первых, это некрасиво, да и займёт больше места на стене. Поэтому были разработаны специальные двух- и трёх клавишные коммутационные устройства. Больше кнопок для включения применяется очень редко. Подключение выключателя проще выполнять согласно продуманных схем, которые заранее подготовлены и желательно согласованы с человеком, имеющим опыт в выполнении таких работ.

Монтаж двухклавишного выключателя

Подключение двухклавишного выключателя, если проводка уже имеется, то стоит начать с определения фазного провода. Как известно, при стандартном питании 220 Вольт один провод подключен к фазе, а другой к нулю источника энергии. Узнать какой из них фазный можно с помощью индикаторной отвёртки либо же указателя напряжения.

Такая процедура выполняется при включенном напряжении поэтому стоит быть очень аккуратным, чтобы не прикоснуться к токоведущим частям. Возможно, подключение двухклавишного выключателя для проводки:

• Открытого типа. Монтаж её производится по поверхности стены, чаще всего;

• Закрытой, или скрытой установки. Выполняется в специально подготовленных с помощью болгарки или перфоратора штробах.

Сам выключатель двухклавишный открытой установки, как и скрытой, имеет одинаковое устройство и способ подключения, разница только в его крепеже. Механизм крепления выключателя с двумя клавишами для скрытой проводки имеет два болта, при вкручивании которых разжимаются специальные скобы, которые надёжно удерживают их в нише подрозетника. И также существует возможность крепежа и отдельно расположенными шурупами по периметру корпуса аппарата. В подготовленную нишу монтируются пластиковые установочные коробочки, которые изготовлены по стандартному размеру. Она может для надёжности крепиться как шурупами, так и с помощью цементного раствора (алебастра).

Установка двухклавишного выключателя обязательно должна проводиться со снятием напряжения и после проверки его отсутствия.

Двухклавишные выключатели имеют один ввод, и два выхода, как показано на схеме 1.

Почему же рекомендуется выполнять подключение двухклавишного выключателя, разрывая именно фазный провод. Это делается для того, чтобы при замене лампы можно было не отключать с помощью питающего автомата всё освещение, а только лишь определённый светильник или группу, которая питается через этот компактный коммутационный аппарат. Так как менять лампы в темноте не очень удобно. Если нет заземляющего контура. то можно выполнять монтаж и подключение без него, но тогда желательно установить в цепи питания всего помещения УЗО (устройство защитного отключения).

Вот полная схема подключения целого ряда осветительных приборов с помощью данного коммутационного аппарата.

Ток зависит от мощности источников света, поэтому при выборе стоит обращать внимание на его основные номиналы, напряжение и ток. Не стоит превышать величину силы тока, указанную на корпусе, так как контактная группа будет греться и очень быстро выйдет из строя.

Как подключить трехклавишный выключатель

Трёхклавишный выключатель имеет аналогичные особенности монтажа и подключения. Различие только в том, что с помощью уже не двух, а трёх клавиш можно выполнять манипуляции с освещением, а значит разгруппировать лампы или светильники. Это даёт возможность увеличить плавность регулировки яркости искусственного освещения в помещении или же на другом участке где они установлены.

Бывает что есть необходимость возле такого трёхклавишного устройства установить розетку для подключения бытовых приборов. Такое устройство выпускается в одном корпусе и может быть смонтировано аналогично. Только вот подключение трехклавишного выключателя с розеткой имеет одну особенность. В него придется заводить и нулевой провод, так как для розетки одного фазного провода недостаточно.

Перемычка чаще всего продаётся в комплекте.

Подключение одноклавишного выключателя

Подключить выключатель с одной клавишей должен уметь каждый, так как эта работа очень часто необходима в быту. Вся пошаговая процедура описана выше и аналогична с двухклавишным и трехклавишным устройством. Установка одноклавишного выключателя также производится при полностью обесточенном рабочем месте и надёжно закрытом распределительном щитке.

Выключатель одноклавишный открытой установки (наружной установки), который монтируется не в помещении рекомендуется надёжно закрыть козырьком от проникновения влаги. Конечно же, если не имеет специального влагозащитного корпуса, предназначенного заводом изготовителем для внешней установки.

Подключить одноклавишный выключатель можно на любой осветительный прибор, главное, чтобы величина тока, указанная на корпусе, была больше тока проходящего по цепи выключаемого освещения. Величину тока осветительного прибора если она неизвестна можно измерять амперметром или же найти по формуле. Ток примерно будет равен мощности, делённой на напряжение.

Монтаж проходного выключателя

Проходной одноклавишный выключатель - это особый вид данной аппаратуры, предназначенный для отключения или включения в основном осветительных приборов с двух удалённых точек. То есть проём или туннель. При входе в тоннель легким движением руки нажимается кнопка проходного элемента свет загорается. Человек проходит по нему и чтобы потом не возвращаться и не отключать освещение с помощью клавиши, установленной в начале пути, на его выходе устанавливается другой проходной коммутатор, с помощью которого и происходит отключение питания на осветительные приборы тоннеля. Подключение одноклавишного проходного выключателя выполняется по такой схеме 4.

Здесь тоже выполняется разрыв фазного провода, как и во всех предыдущих случаях. Однако как же быть если нужно включать не один источник света, а парочку и делать это отдельно. Для этого предназначен двухклавишный проходной выключатель, схема которого показана ниже.

Подключение двухклавишных проходных выключателей, конечно же, более затратное с финансовой стороны, так как потребует большего количества кабельной продукции. Однако бывают случаи когда монтаж выключателя такого типа просто необходим.

В любом случае при подключении всех описанных выше элементов нужно обращать внимание не только на соответствие их по току, напряжения и месту установки, но ещё и на сечение кабельной продукции, то есть проводов. Превышение величины тока может привести к нагреву любого участка цепи, а значит и к пожару.

Видео о подключении двухклавишного выключателя
