Подробная инструкция как установить выключатель света. Как подключить одноклавишный выключатель: простая инструкция для чайников и не очень Как устанавливают выключатели освещения

⚡ Проходные выключатели позволяют управлять освещением сразу из двух и более различных мест. В статье представлена подробная схема подключения проходного выключателя, а также пошаговая фото-инструкция.

Вам предлагается ознакомиться с особенностями работы проходных выключателей, основными вариантами их подключения и непосредственно инструкцией по монтажу.

Зачем нужны проходные выключатели?

Чаще всего такие переключатели используются в следующих местах:

• на лестницах. Можно установить выключатели на 1-м и 2-м этажах. Внизу включаем свет, поднимаемся по лестнице, вверху выключаем. Для домов высотой более двух этажей в схему можно добавлять дополнительные выключатели;
• в спальнях. Устанавливаем выключатель у входа в помещение, а еще один или даже два возле кровати. Вошли в спальню, включили свет, приготовились ко сну, легли и выключили освещение прибором, установленным возле кровати;
• в коридорах. Устанавливаем по выключателю в начале и в конце коридора. Заходим, включаем свет, доходим до конца, выключаем.

Список можно продолжать очень долго, ведь почти для каждой ситуации существует свой вариант применения системы проходных выключателей.

Преимущества и недостатки

• Экономия электроэнергии;
• Удобство использования в длинных коридорах, спальнях.

• Требуются навыки работы с электрикой;
• Проходные выключатели намного дорожи обычных выключателей.

Схемы установки выключателей

Существует несколько вариантов подключения рассматриваемых устройств. Вашему вниманию предлагаются наиболее популярные и удачные из них.

Система собирается из двух проходных переключателей одинарного типа.

У каждого из таких приборов есть один контакт в месте входа и пара контактов на выходе.

Цены на проходной выключатель

проходной выключатель

От источника электроэнергии через коробку распределения к осветительному прибору подключается провод «ноля». Кабель фазы, также проходя через коробку, подключается на общий контакт первого переключателя. Выходные же контакты этого переключателя посредством коробки подсоединяются к выходным контактам следующего прибора.

В завершение провод от общего контакта 2-го выключателя посредством распределительной коробки подключается к осветительному прибору.

Существует вариант, позволяющий управлять из двух мест разными группами осветительных приборов. К примеру, нам нужно организовать возможность управления освещением в помещении непосредственно из самой комнаты и из примыкающего коридора. В наличии люстра на 5 лампочек. Мы можем установить систему проходных переключателей для включения и выключения двух групп лампочек в нашей люстре.

На схеме показан вариант разделения лампочек на 2 группы. В одной их 3, во второй – 2. Количество осветительных приборов в группах может меняться на усмотрение владельца.

Для обустройства такой системы также используем 2 проходных переключателя, но они должны быть двойного типа, а не одинарного, как в предыдущем варианте.

Конструкция двойного переключателя имеет 2 контакта в месте входа и 4 на выходе. В остальном порядок подсоединения остается аналогичным предыдущему способу, меняется лишь количество кабелей и контролируемых осветительных приборов.

Узнайте, как выглядит , а также ознакомьтесь с пошаговой инструкцией по подключению, в нашей статье.

От предыдущих вариантов этот метод подключения отличается лишь тем, что в состав схемы добавляется перекрестный переключатель. У этого прибора 2 контакта в месте входа и аналогичное количество контактов на выходе.

Вы ознакомились с наиболее популярными схемами установки проходных выключателей. Однако количество таких приборов вовсе необязательно должно ограничиваться двумя либо тремя. При необходимости схему можно расширять, включая в нее необходимое число приборов. Принцип действий остается одинаковым для всех случаев: в начале и в конце цепи устанавливается по одинарному проходному переключателю с тремя контактами, а в качестве промежуточных элементов используются перекрестные приборы с четырьмя контактами.

Устанавливаем выключатели для контроля освещения из трех разных мест

Если с обустройством системы для контроля освещения из двух разных мест обычно не возникает никаких проблем, т.к. схема имеет простейший вид, то монтаж трех выключателей может вызвать определенные затруднения у неподготовленного монтажника.

Мы рассмотрим порядок установки системы из двух проходных и одного перекрестного переключателя. По аналогии вы сможете собрать цепь из большего количества приборов.

Прежде чем приступать к выполнению каких-либо дальнейших работ, отключите подачу электричества.

Для этого найдите во внутридомовом электрощите либо же в щите на площадке (для владельцев квартир) соответствующий выключатель. Дополнительно убедитесь в отсутствии напряжения в проводах выключателя при помощи специальной индикаторной отвертки. Также выполните аналогичную проверку в местах монтажа приборов.

Набор для работы

1. Плоская и крестовая отвертки.
2. Инструмент для снятия изоляции с проводов. Можно заменить обычным ножом.
3. Бокорезы либо пассатижи.
4. Уровень.
5. Индикаторная отвертка.
6. Перфоратор.
7. Рулетка.

Чтобы установить , мы должны предварительно подготовить в стене штробы для прокладки электрокабелей, запитать провода и дотянуть их до мест размещения устанавливаемых приборов.

Цены на выключатели Legrand

выключатель Legrand

Для штробления бетонных стен удобнее всего использовать перфоратор. Если перегородки изготовлены из известняка, углубления лучше делать при помощи долота, т.к. в подобном материале от перфоратора останется слишком широкая и глубокая штроба, что сделает фиксацию провода затруднительной и потребует большего расхода цемента либо штукатурки в дальнейшем.

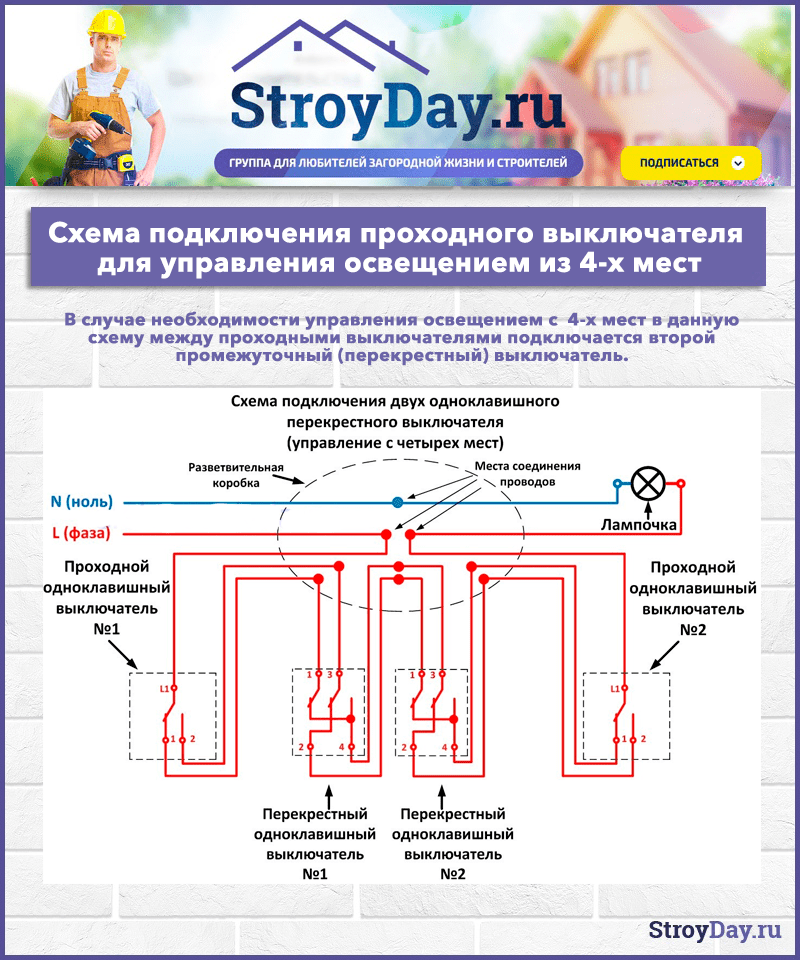

Схема подключения проходного выключателя
для управления освещением из 4-х мест

Для штробления стен из кирпича перфоратор использовать не рекомендуется – можно расколоть кладку. В подобной ситуации единственным безопасным решением является укладка в предварительно приспособленные для этого швы между элементами кладки.

Деревянные стены не штробятся – провода прокладываются в специальных защитных коробах. Чаще всего кабель протягивается под плинтусом и выводится прямо под местом установки выключателя.

Первый шаг. Работу начинаем с подключения проводов к электрощитку. Никаких сложностей на этом этапе возникнуть не должно – современные устройства позволяют заводить сразу до 8 и более проводов.

Предварительно нужно определить оптимальное сечение кабеля. Отечественные электросети вряд ли можно назвать стабильными. Сила тока в них постоянно скачет, а в моменты перенагрузки и вовсе возрастает до опасных значений. Чтобы избежать проблем с проводкой, используем медные провода сечением от 2,5 мм 2 .

Второй шаг. Выбираем удобную высоту установки выключателей. В этом моменте ориентируемся полностью на свои предпочтения.

Третий шаг. Определившись с высотой установки выключателей, приступаем к штроблению. По ширине и глубине штробы делаем в 1,5 раза больше диаметра провода.

Важный момент! Провода подводятся к выключателям снизу, поэтому штробу обустраиваем на 5-10 см ниже точек установки выключателей. Это требование актуально чисто с практической стороны, т.к. в подобных условиях работать с кабелями проще и удобнее.

Четвертый шаг . Укладываем провода в штробы. Фиксируем элементы проводки маленькими гвоздями. Вбиваем гвозди в стену так, чтобы они подпирали кабель и не давали ему выпасть. Перед креплением проводов нам нужно завести их под выключатель (установочную коробку). Этот момент рассмотрим в основном разделе инструкции. Штробы заштукатурим уже после установки всех выключателей, убедившись в работоспособности системы.

Ном. ток, А	Сечение кабеля, мм2	Допустимый ток кабеля, А	Наружный диаметр кабеля, мм
16	2х1,5	20	13
16	3х1,5	18	13,6
40	2х2,5	27	14,6
40	3х4	32	17,6
63	1х10	75	13,2
63	2х10	60	21,6
63	3х16	70	24,9
100, 160	1х16	100	14,2
100, 160	2х25	100	27
100, 160	3х25	118	31,2

Пятый шаг. Делаем отверстия для установки выключателей по размерам используемых приборов.

Переходим к основному этапу работы.

Устанавливаем выключатели

Первый шаг. Заводим под выключатель. Обрезаем кабели так, чтобы в монтажной коробке осталось примерно 100 мм их длины. В этом нам помогут бокорезы или пассатижи. С концов проводов снимаем примерно 1-1,5 см изоляции.

Второй шаг . Устанавливаем проходной переключатель. Кабель фазы (в нашем примере он белый) подключаем к клемме с меткой в виде буквы L. Остальные два кабеля подключаем к клеммам, маркированным стрелками.

В вашем случае цвет кабелей может отличаться. Не знаете, как выполнена прокладка и соединение проводов в распределительной коробке? Тогда сделайте следующее. Отключите электричество и найдите фазу. Вам поможет индикаторная отвертка. Фазой является кабель под напряжением. Именно его и подключайте к клемме с буквой L, а остальные провода произвольно соединяем с клеммами, маркированными стрелками.

Третий шаг . Выполняем установку перекрестного переключателя. К нему подводится 4 провода. У нас это пара кабелей, каждый из которых имеет жилы голубого и белого цвета.

Разбираемся в порядке маркировки клемм на переключателе. Вверху мы видим пару стрелок, направленных «внутрь» прибора, в низу же они устремляются «от» него.

К клеммам вверху мы подсоединяем первую пару кабелей от установленного ранее проходного выключателя. Остальные два кабеля подключаем на клеммы внизу.

Чтобы найти кабели под напряжением, мы включаем электричество и поочередно находим фазы. Сначала определяем первую, меняя для этого положение клавиши первого проходного выключателя. Следующую фазу находим на кабелях перекрестного переключателя. Далее нам остается лишь подключить оставшиеся жилы к клеммам внизу.

Четвертый шаг. Приступаем к подсоединению последнего переключателя. Нам нужно найти в нем кабели, через которые идет напряжение от перекрестного переключателя. У нас эти кабели имеют голубой и желтый цвет. Подсоединяем их к клеммам, маркированным стрелкам. Остается белый кабель. Его подключаем к клемме, маркированной буквой L.

Цены на двухклавишные выключатели

двухклавишные выключатели

Порядок определения кабелей под напряжением нам уже известен. В случае со вторым переключателем нам нужно подсоединить к L-клемме провод, на котором не будет напряжения.

Пятый шаг. Осторожно вставляем механизмы приборов в монтажные коробки. Провода аккуратно подгибаем к основанию. Закрепляем устройства. В этом нам помогут крепежи в монтажной коробке или же «лапки» зажима механизмов.

Шестой шаг.

Седьмой шаг.

В завершение нам остается соединить осветительные приборы с проводами, идущими из распределительных коробок, проверить правильность работы системы и заделать штробы.

Удачной работы!

Видео – Схема подключения проходного выключателя

Если возникла необходимость замены устаревшего или вышедшего из строя клавишного выключателя освещения, автоматического выключателя или розетки, не обязательно обращаться за помощью к квалифицированному электрику. Элементарных знаний из курса школьной физики вполне достаточно для выполнения работы. Но при этом важно все делать правильно и соблюдать технику безопасности. О том, как правильно установить выключатель или розетку и пойдет речь в этой статье.

Производители электротехнической продукции предлагают выключатели и розетки различного дизайна и конструкции. Все они делятся на встраиваемые и наружные. Розетки бывают одиночные, двойные и сблокированные (несколько розеток в общем корпусе). Выключатели клавишного типа бывают:

• одноклавишные;
• двухклавишные;
• трехклавишные.

Электрическая схема их практически не отличается. Принцип действия заключается в прерывании контактов при отключении потребителя и замыкании при его включении. К клемме неподвижного контакта присоединяется «фаза», а клемме подвижного – провод, питающий источник света. Направление подключения «фазы» на корпусе указывается стрелкой. При этом важно надежно и туго завинчивать фиксирующие винты в клеммах: плохой контакт приводит к искрению, выходу выключателя из строя или даже к пожару.

Электрические схемы выключателя в сети показаны на рисунке.

Важно! Монтаж можно выполнять только после отключения электропитания. Для этого следует перевести автоматический или пакетный выключатель в щитовой, расположенной на лестничной площадке, в положение «ВЫКЛ» и проверить наличие напряжения индикатором.

Как установить выключатель света

Рассмотрим, как установить одноклавишный выключатель.

Последовательность действий при установке (замене) встраиваемого выключателя.

Действия при замене наружного выключателя принципиально не отличается от вышеописанных. Разница состоит в том, что вместо чашеобразного подрозетника в такой конструкции используется деревянная или пластиковая прокладка.

Выясним, как установить выключатель двухклавишный. В процессе монтажа важно правильно присоединить проводники, питающие источники света. Соблюдение порядка важно для удобства пользования. К примеру, если санузел состоит из разделенных перегородкой ванной и туалета, левая клавиша должна отвечать за освещение помещения, расположенного слева. Правая клавиша – соответственно. Таким образом, к входящей клемме присоединяется один (фазный) провод, идущий от распределительной коробки, а к двум отходящим клеммам (обозначаются стрелочками) – провода, идущие к контактам цоколя лампочки.

Аналогично устанавливается трехклавишный выключатель.

Основное правило: выключатель всегда должен «разрывать» фазный провод (его можно определить с помощью индикатора). «Нулевой» провод в выключатель не заходит и коммутируется непосредственно с проводкой источника света.

Нюансы установки клавишных выключателей и розеток

Важно: для того чтобы избежать поражения детей электрическим током, необходимо устанавливать розетки закрытой конструкции или применять специальные заглушки.

Правила установки розеток

Розетки бывают:

• для открытой проводки;
• для скрытой проводки;
• с заземляющим контактом;
• без заземляющего контакта.

Кроме обычных, используют розетки влагозащищенного исполнения (см. фото).

Такие устанавливают в помещениях с повышенной влажностью (в парных, в бассейнах, в санузлах, на кухне). По количеству фаз розетки различают:

• однофазные;
• для трехфазной сети.

Последние бывают с нулевым проводником и без.

Установка розеток выполняется в соответствии со следующими правилами.

Важно: многожильные провода перед присоединением к клемме розетки или выключателя опрессовывают. Обязательно фиксируют винтами корпус розетки, вкручивая их в отверстия подрозетника.

Как установить автоматический выключатель

В некоторых случаях во внутриквартирном распределительном щитке необходима установка дополнительного автоматического выключателя. Перед тем, как установить выключатель, следует ознакомиться с некоторыми правилами.

1. Автоматический выключатель выбирается по суммарному току потребления всего подключаемого к нему электрооборудования. Номинал выключателя должен быть немного ниже расчетного значения.
2. Установка «автомата» выполняется после отключения электросети.
3. «Автомат» должен быть закреплен в щитовой так, чтобы его включение и отключение не приводило к смещению. Современный метод предлагает фиксацию на дин-рейку: защелки на тыльной стороне надежно удерживают устройство. Сначала на дин-рейку сверху заводится верхняя защелка, после чего прижимается до щелчка нижняя.
4. Фазный провод (приходящий от общего выключателя или УЗО) подключается по схеме, указанной на «автомате», то есть обычно — к верхней клемме. К нижней присоединяется провод, уходящий к нагрузке.
5. При снятии изоляции необходимо действовать осторожно, чтобы не повредить жилу. Важно, чтобы изоляция была полностью снята на участке, непосредственно контактирующем с клеммой «автомата». Для этого проверяется глубина входа после выкручивания винта.
6. Несколько автоматических выключателей на одной дин-рейке соединяются перемычками. Винты клемм нужно затягивать в несколько приемов.
7. При подключении двухполюсных «автоматов», где есть «ноль» и «фаза», следует соблюдать полярность.
8. После монтажа подключают электропитание и проверяют правильность работы электроприборов.

В завершение предлагаем наглядно ознакомиться с тем, как установить выключатель: видео с комментариями специалиста.

Полезным будет и следующий видеосюжет о нюансах выбора и подключения автоматических выключателей.

Раньше свет в помещении зажигали, просто повернув лампочку накаливания в патроне. Это не только неудобно, но и неприемлемо для современных осветительных приборов. Сейчас важным элементом системы освещения является выключатель. Этот простой прибор можно установить самостоятельно. О том как это сделать, рассказывается в нашей статье.

В наиболее привычном виде выключатели представляют собой небольшую кнопку, нажав которую можно замкнуть или разомкнуть электрическую цепь освещения помещения.

Место установки выключателя может быть разным, все зависит от предпочтений пользователя. Ранее заветную кнопку устанавливали на уровне глаз человека среднего роста. Сейчас выключатель монтируют так, чтобы для приведения его в рабочее состояние не надо было поднимать руку.

Принцип действия выключателя прост. Для того чтобы горела лампочка, к ней подходит два провода, которые называются фаза и ноль. С распределительно й коробки к выключателю отпускается только фаза. Здесь она разрывается на два провода: один идет от коробки до места установки выключателя, а другой – от выключателя к светильнику. Соединение и разъединение фазных проводов осуществляется благодаря клавише.

Виды выключателей

Конструктивно все выключатели, которые предлагаются сейчас на рынке электротоваров, делятся на одноклавишные и двухклавишные. Кроме того, они могут отличаться в зависимости от типа подключения:

• закрытые применяются там, где проводка проходит в стене и подготовлено место для монтажа выключателя;
• наружные выключатели подсоединяются к внешней проводке, что встречается гораздо реже сегодня.

Начнем с описания конструкции и способа подключения закрытых выключателей.

Монтаж выключателя закрытого типа

В месте монтажа закрытого выключателя должно быть цилиндрическое углубление в стене, обычно снабженное подрозетником, представляющим собой металлический или пластиковый стакан, через дно которого выходит провод для подключения. Удобно, чтобы длина проводов для подключения выключателя составляла 10 см.

Как установить закрытый одноклавишный выключатель

Каков бы ни был выключатель, прежде чем приступить к его установке важно с помощью указателя напряжения определить, какой из проводов под напряжением, а какой нет. После этого необходимо отключить подачу электроэнергии к месту установки устройства и вновь проверить наличие тока на обоих проводах.

Однокнопочные выключатели могут несколько отличаться друг от друга в зависимости от производителя и цены.

Самую простую конструкцию имеют устройства, цена которых не превышает 80 рублей. На механизме такого выключателя есть распирающие скобы для монтажа, которые подтягиваются при помощи винтов. Для подключения каждого из проводов фазы есть также по винту, к которому ведут отверстия. Весь монтаж включает в себя следующие этапы.

Шаг 1. После того как фаза полностью обесточена, начинают подготовку самого выключателя к монтажу. Для этого снимают кнопку с рамки. Под клавишей находится два винта, соединяющих механизм с лицевой стороной выключателя. Их откручивают, отсоединяя рамку от рабочего элемента выключателя.

Шаг 2. Раскручивают винты для подсоединения и фиксации проводов.

Шаг 3. Снимают изоляцию с кабелей, оставляя оголенным примерно сантиметр каждого провода.

Шаг 4. В отверстия, идущие к каждому винту, вставляют кабели фазы таким образом, чтобы оголенный участок провода не входил в паз на 1 мм своей длины.

Обратите внимание! Даже на некоторых дешевых выключателях с обратной стороны рабочего механизма места входного и отводящего контактов отмечены символами. Вход может быть обозначен цифрой 1 или латинской буквой L, гнездо отводящего кабеля отмечают цифрами 3, 1 (если вход обозначен L) или стрелкой.

Шаг 5. Закручивают винты, фиксирующие контакты и проверяют, насколько прочно произведено соединение. Концы кабелей не должны свободно двигаться.

Обратите внимание! Винты у дешевых выключателей, а также резьба для них не особо прочные, поэтому не стоит слишком затягивать крепежи.

Шаг 6. Теперь механизм строго горизонтально устанавливают в подрозетник.

Шаг 7. Фиксируют рабочий элемент распорными скобами, затягивая винты, которые регулируют распорки. Проверяют, надежно ли вмонтирован выключатель.

Шаг 8. Накладывают на механизм защитную рамку и закрепляют ее через специальные отверстия винтами.

Шаг 9. Устанавливают клавиши.

Монтаж выключателя окончен.

Одноклавишные устройства, цена которых выше 90 рублей, немного отличаются по своей конструкции и процессу монтажа. В самом начале не забудьте проверить активную фазу и выключить подачу электроэнергии.

Обратите внимание! У более дорогих выключателей рамка продается отдельно, а само устройство состоит из механизма и прикрепленной к нему клавиши.

Шаг 1. Прежде чем приступить непосредственно к монтажу выключателя, устанавливают специальный пластиковый подрозетник. Его монтируют в бетонную стену при помощи алебастра.

В подрозетнике есть специальное отверстие для провода.

Шаг 2. С механизма снимают клавишу.

Шаг 3. Отверстия для проводов у такого выключателя не имеют винтов, но устроены так, что контакты в них надежно фиксируются. Для этого провода вставляют в прорези в соответствии с указателями: L – входное отверстие, стрелочка вниз – выход.

После того как оголенные контакты вставили плотно в отверстия, необходимо проверить прочность соединения. Для этого несильно тянут за провода. Если нужно по какой-то причине вытащить кабели, то нажимают на специальный рычаг, находящийся сбоку механизма.

Шаг 4. Монтируют механизм в подрозетник строго горизонтально и фиксируют его при помощи винтов.

Шаг 5. Устанавливают и фиксируют благодаря специальной защелке рамку.

Шаг 6. Закрепляют клавишу.

Выключатель готов к эксплуатации.

Двухклавишные выключатели и их монтаж

Такое устройство устанавливают для управления люстрами с большим количеством лампочек или, например, для раздельного санузла. Конструкция и принцип монтажа двухклавишного выключателя не особо отличается от однокнопочного.

Отличие состоит в том, что к выключателю подходит 3 провода фазы: один является входным, два других – отводящие. Под напряжением находится только первый кабель.

У дешевых выключателей нет обозначений, в какой паз какой провод вставлять. На самом деле запутаться тут сложно. Сверху располагается один винт, поэтому сюда подсоединяется провод, подводящий ток. Нижние пазы предусмотрены для обесточенной фазы.

У более современных и дорогих устройств на обратной стороне выключателя есть следующие обозначения:

• когда речь идет только о цифровых символах, то 1 – это питающий провод, а 2 и 3 – отводящие;
• если на механизме стоят значки L, 1 и 2 или L и две стрелочки, то к L подсоединяют питающий провод, к остальным – отходящие.

Обратите внимание! Если делаете проводку самостоятельно, то все 3 провода лучше сделать разных цветов.

В остальном установка не отличается от однокнопочных выключателей.

Как монтируются другие типы выключателей

Наружные устройства устанавливаются еще проще. Им не нужны подрозетники, но необходимо будет просверлить отверстия в месте монтажа для дюбелей.

Выключатели с подсветкой на клавишах немного сложнее устроены, но это не сказывается на процессе монтажа. А устройства, реагирующие на голос, хлопок или другие сигналы снабжаются подробной инструкцией по установке.

Видео – Установка выключателя своими руками. Подключение одноклавишного выключателя

Видео – Схема подключения двухкнопочного выключателя

В каждом доме есть выключатели, причем не по одному. Все мы давно уже привыкли к этим небольшим приборам и считаем их неотъемлемой частью нашего быта. Может показаться, что все они одинаково устроены и предельно просты в установке. Однако это совсем не так – устройства отличаются большим разнообразием.

Согласитесь, любому домашнему мастеру будет не лишним узнать, какую модель лучше использовать и как установить выключатель света, чтобы прибор работал безукоризненно.

Решению этих вопросов и посвящена статья. Мы обозначим эксплуатационные особенности разных выключателей, а также приведем подробные инструкции по монтажу открытых, скрытых и проходных моделей.

Несмотря на то, что установка выключателя может показаться очень простым делом, существует большое количество нюансов, которые обязательно нужно знать начинающему электрику.

Для начала следует определиться с типом проводки.

Открытая проводка до сих пор используется в быту. Особенно любят ее дизайнеры, создающие интерьеры в стиле ретро или лофт

Электрическая проводка – обязательный элемент, присутствующий в каждом доме.

Различают две ее разновидности:

• Открытая . Провода проложены поверх стены. Они могут закрепляться декоративными роликами или закрываться пластиковыми кабель-каналами.
• Скрытая . Провод прокладывается внутри стены. Для этого в ее поверхности штробятся каналы, в которые укладывается кабель. После укладки штробы заделываются раствором.

Для каждого типа проводки используется разные вид выключателя. Для открытой системы выбирают накладные модели, которые ставятся непосредственно на стену. Они легко узнаваемы, поскольку очень заметны на поверхности.

Этот тип выключателей появился самым первым и за прошедшие десятилетия мало изменился. Для закрытой проводки используются внутренние или встроенные модели.

Галерея изображений

№ 4: Выключатели с встроенным датчиком движения

Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.

• Коричневым или белым цветом изоляции провода обозначается фазная жила.
• Синим – нулевая жила.
• Зеленым или желтым – заземление.

Установка и дальнейшее подключение производится согласно этим цветовым подсказкам. Помимо этого производитель может нанести на провода специальную маркировку. Все точки соединений обозначают буквой L и цифрой.

К примеру, на двухклавишном выключателе вход фазы обозначается как L3. На противоположной стороне находятся точки подключения ламп, именуемые L1 и L2. Каждую из них нужно будет вывести на один из осветительных приборов.

Перед установкой накладной выключатель разбирается, а после подключения проводов корпус монтируют обратно

Процедура установки накладного выключателя

Такие устройства используются для проводки открытого типа и там, где по какой-либо причине невозможно выполнить скрытое подключение.

Рассмотрим процедуру монтажа на примере одноклавишного выключателя полной заводской сборки. Для его подключения нужно отключить подачу электроэнергии в квартиру, а затем последовательно выполнить следующие операции.

Шаг 1: Разбираем устройство

Берем шлицевую отвертку, очень аккуратно приподнимаем клавишу устройства и снимаем ее. После этого, так же аккуратно, стараясь не повредить, убираем защитную декоративную крышку. Нам осталось отсоединить от пластины подрозетника рабочий механизм. Выполняем эту операцию.

Шаг 2: Намечаем место установки

На пластине-основании производитель обязательно выполняет отверстия, предназначенные для закрепления устройства. Их нужно наметить на стене. Для этого берем подрозетник, прикладываем его к поверхности и карандашом отмечаем линию верхнего края.

При помощи уровня проверяем ее горизонталь, иначе мы не сможем ровно установить выключатель. После этого еще раз прикладываем пластину к стене и отмечаем точки крепления.

Шаг 3: Устанавливаем пластину-подрозетник

Дальнейшие действия зависят от материала, из которого выполнена стена. Если это мягкая древесина, прикручиваем основание оцинкованными шурупами. Если основание выполнено из более твердых материалов, придется сверлить в нем отверстия.

Стараемся выполнять всю работу точно, чтобы не пришлось делать дополнительные отверстия. Пластину надежно закрепляем на стене.

Последний этап монтажа накладного выключателя – установка защитного декоративного корпуса и клавиши. После этого устройством можно пользоваться

Шаг 4: Подключаем провода

Определяем тип коммутации контактов и в точном соответствии с ним подрезаем и зачищаем провода. Обязательно , чтобы она впоследствии не оплавилась и не стала причиной неполадок в работе устройства.

Проверяем, чтобы провода доходили до клемм предельно точно, нежелательно, чтобы оставались излишки. В соответствии с маркировкой и цветом проводов соединяем их с нужными контактами.

Шаг 5: Собираем устройство

Сначала нам нужно убедиться в правильности подключения проводов, для чего мы их тестируем отверткой-мультиметром или другим прибором. Выяснив, что все собрано верно, берем механизм выключателя и устанавливаем его на место.

Затем возвращаем защитную декоративную крышку и в последнюю очередь защелкиваем клавишу. Проверяем работу устройства.

Инструкция по монтажу скрытого выключателя

Конструкция скрытых приборов отличается формой подрозетника и декоративной крышки. Первый выполнен в виде чаши, внутри которой помещается механизм выключателя. Крышка же имеет форму небольшой панели или даже рамки.

Соответственно, схема подсоединения такого выключателя будет несколько иной. Перед установкой нужно приобрести подрозетник, который продается отдельно от выключателя.

Для многих монтаж выключателя в квартире является непонятной задачей. Однако это довольно лёгкая работа - даже для тех, кто ни разу этого не делал. Перед монтажом прибора необходимо подобрать тот, который подойдёт в конкретной ситуации и будет выполнять все свои функции правильно и в полном объёме. Далее мы узнаем, что необходимо для того, чтобы выполнить данные работы.

Виды выключателей и их монтаж

Они делятся всего на два типа:

Установка разных типов выключателей производится разными способами, так что необходимо рассмотреть различные ситуации.

Наружный прибор

Благодаря тому, что при этом виде отсутствует необходимость производства штробных работ, установка довольно лёгкая. Кабель крепится на стену или потолок посредством помещения в пластмассовый короб, который защищает проводку от внешнего воздействия. Монтаж производится в следующей последовательности:

После всего этого нужно включить электрическую энергию в помещении и проверить работоспособность установленного прибора.

Внутренний электроприбор

Для этой процедуры не обойтись без инструментов, так как необходимо проделывать отверстия и углубления для установки всех необходимых кабелей и самого выключателя. Для того чтобы установить арматуру внутреннего типа, необходимы следующие приспособления и инструменты:

Необходимые материалы:

• Сам электроприбор, необходимо его подбирать, чтобы он подходил к подразетнику.
• Подразетник. Различаются по креплению выключателя к ним.
• Медный двужильный провод.
• Шпатель и шпаклёвка.
• Две отвёртки: индикаторная и обычная.

Последовательность действий

Для начала нужно выбрать место для будущего регулятора освещения. Обычно выбирают место, близкое к выходу из комнаты, на высоте около 1 метра над полом. Также нужно учитывать месторасположение распределительной коробки, от которой будет идти провод к лампе или люстре. В самой распределительной коробке нужно найти «0» и фазный провод.

Для этого необходимо будет воспользоваться индикаторной отвёрткой, которая позволит определить, находится ли под напряжением провод. Если лампочка засветится при прикосновении к оголённому проводу, то это будет значить, что фазный найден, если нет, то это «0». Эту операцию нужно делать при включённом электричестве и быть предельно осторожным, кроме отвёртки, ничем к проводам не прикасаться.

Затем необходимо обесточить помещение, выключив рубильник в распределительном щитке, для безопасного подведения электропроводки к выключателю.

В зависимости от того , как устроен выключатель, последовательность действий будет разниться. Например, в случае установки внутреннего выключателя нужно будет перед выключением электричества сделать штробу, глубина и ширина которой не должна быть более 25 мм. От предполагаемого выключателя до распределительной коробки не должно быть более 3-х метров, это связано с электропроводностью проводов.

Также в месте установки делается углубление под подразетник с помощью перфоратора (дрели) со специальной насадкой. Углубление освобождается от лишнего куска стены сильными ударами молотка по зубилу. Полученное отверстие заполняется подразетником и крепится шпаклёвкой.

К подразетнику подводится двужильный провод , контакты которого соединены одним концом к «фазе» в распределительной коробке, а другим - с патроном лампы или люстрой.

В подразетник устанавливается сердцевина механизма, к клеммам которого подводятся провода и крепятся с помощью зажимов или креплений. После этого штроба, в которой проложен кабель, заделывается гипсовой шпаклёвкой, можно также воспользоваться цементным раствором, но тогда лучше дополнительно изолировать кабель, для надёжности.

Прибор оснащён выдвижными лапками, с помощью которых он крепко удерживается внутри подразетника.

В самом конце устанавливается декоративная накладка, она легко вписывается в интерьер, особенно если подобрана по цвету. И, наконец, кнопка для включения света также может быть выполнена в определённом стиле.

После этого нужно включить электричество, и, если все сделано правильно, при нажатии кнопки в комнате будет гореть свет.

В этом примере рассмотрена установка одноклавишного выключателя . Установка же и принцип действия двухклавишных моделей немного отличается.

Установка двухклавишного механизма

Двухклавишные механизмы применяются для того, чтобы иметь возможность регулировать интенсивность освещения в комнате. Например, как стандарт в зале квартиры, люстра имеет от 3-х ламп и больше. С помощью двухклавишного выключателя можно включить половину ламп или все сразу по необходимости. Такие выключатели также могут быть скрытого и наружного монтажа.

В установке по сравнению с одноклавишным есть только одно отличие. Вместо двужильного кабеля используется трехжильный. Одна жила - это «фаза», а два другие подводятся к разным лампам в люстре или к разным осветительным приборам - в принципе, зависит от фантазии.
