Как установить накладной выключатель света. Как подключить одноклавишный выключатель: простая инструкция для чайников и не очень. Видео – Установка выключателя своими руками. Подключение одноклавишного выключателя

Подключение одноклавишного выключателя света - задача, которая иногда встаёт перед домашним электриком. Большинство осветительных приборов управляется именно такими переключателями. В этой статье подробно рассматривается последовательность действий по подключению одноклавишного выключателя и его установке в домашних условиях без посторонней помощи.

Подготовительные работы перед установкой выключателя

Для подключения переключателя освещения должны быть проведены предварительные подготовительные действия. Инсталляция осуществляется от ближайшей распределительной коробки, к которой подведено питание - сетевые кабели подачи электрического тока.

Питание на выключатель и светильники подаётся из распределительной коробки

Прокладываются три линии - одна от распределительной коробки к светильнику, другая - от неё же к выключателю. Третья - приходит от щитка. Используются, как правило, двух- или трёхжильные провода установочного типа, т. е. с медной (или алюминиевой) жилой, выполненной из цельного металла. В обиходе такой провод называют жёстким в отличие от мягкого, в котором под изоляцией находятся косички из мелких волосяных проводников. На маркировке жёсткий кабель обозначается буквой «У». Площадь сечения проводника подбирается в соответствии с нагрузкой. Для обычной лампы или люстры, в которой совмещено до 3 ламп, достаточно провода с площадью сечения 1,5 мм 2 .

Если используются энергосберегающие или светодиодные лампочки, сечение проводника в целях экономии можно уменьшить до 0,75 мм 2 .

Тип монтажа проводки может быть двух видов - внутренний (скрытый) и наружный. Скрытая проводка устанавливается в толще стены или потолка. Наружная проходит по их поверхности, кабель упаковывается в гофре или кабель-канале, которые крепятся на стене специальными кронштейнами или другим крепёжным материалом.

После того как провода разведены, можно приступать к установке выключателя.

Схема подключения одноклавишного выключателя

Принцип действия выключателя основан на разрывании цепи питания лампочки или любого другого устройства. Переключение тумблера приводит в действие контактную пару, которая отсоединяет силовой провод от потребителя тока.

Выключатель обычно размыкает фазовый провод

Собирая схему, следует обратить внимание на надёжность контактов. Если провода будут иметь большие зазоры, то в один прекрасный момент может возникнуть так называемая электрическая дуга, температура которой достаточна для того, чтобы расплавить и воспламенить изоляцию. Это может привести к задымлению жилого помещения и даже к пожару. Для того чтобы избежать подобных явлений, используются следующие способы соединений:

Скрутка медного и алюминиевого проводов также возможна. Но если соединение будет перегружено, алюминий может оплавиться, так как имеет более низкую температуру плавления, чем медь. Контакт прервётся.

Инструменты и материалы для подключения

Для подключения понадобятся следующие инструменты:

1. Электротехническая отвёртка.
2. Бытовой индикатор напряжения.
3. Плоскогубцы.

Из материалов под рукой должны быть:

1. Провода нужной длины.
2. Клеммники или электромонтажная изолента.
3. Патрон для лампы (и сама лампа).

Обратите внимание на нашу статью, где подробно описано, как правильно выбрать выключатели: .

Фотогалерея: материалы для монтажа выключателя

Длина кабеля предварительно измеряется рулеткой на месте проведения работ
В зависимости от типа проводки нужно использовать наружные или встраиваемые (внутренние) распределительные коробки
Патрон крепится к потолку саморезами
Цоколь «правильного» выключателя может быть керамическим либо из качественной пластмассы

Пошаговая инструкция подключения одноклавишного выключателя

Если все инструменты и материалы готовы, можно приступать к сборке. Условно процедуру можно разделить на два шага:

• подключение контактов переключателя и лампочки;
• коммутация кабелей внутри распределительной коробки.

Перед этим все провода закрепляются на отведённых им местах в кабель-каналах или гофре. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в (или на) стене. Порядок действий не имеет большого значения, но опытные электрики всегда начинают подключение с периферии - выключателя и лампочки, а заканчивают соединением проводов в коробке.

Подключение выключателя и лампы

Существуют различные модели выключателей, но в основной массе крепление их в подрозетнике осуществляется с помощью распорного механизма, установленного на цоколе. Перед тем как закрепить цоколь, нужно подсоединить к нему провода. Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова. Важно не перетянуть резьбовое крепление - затягивать нужно так, чтобы не повредить шлицы винта.

Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены.

Монтаж наружного выключателя производится сразу на поверхность стены

На этом этапе его нужно правильно расположить. Принято устанавливать выключатель так, чтобы выключение производилось нажатием кнопки вниз, а включение - вверх. Это делается из соображений безопасности. Если вдруг что-то случайно упадёт на выключатель сверху, механизм сработает на разрыв цепи и отключение.

После ввинчивания шурупов в стену и закрепления цоколя монтаж выключателя можно считать законченным. Останется только вставить на место клавишу, но сделать это можно в самом конце, после проверки работы всей цепи.

Коммутация кабелей в распределительной коробке

Перед началом соединения проводников необходимо обесточить линию, подающую электрический ток в распределительную коробку. Для этого нужно отключить пробки или автоматический прерыватель на щите счётчика.

Очень удобно проводить коммутацию по цвету жил. При помощи индикатора напряжения нужно определить, в какой из жил находится фаза, а в какой - ноль. Прикосновение к фазовому проводу вызовет свечение диода на пробнике.

Индикатор приводится в действие прикладыванием пальца к красному колпачку

Обычно «фазу» подсоединяют к красной жиле провода, «ноль» - к синей, «заземление» - к белой.

Если разводка в доме выполнена трёхжильными кабелями, все белые проводники «земли» соединяются между собой.

Видео: схема подключения одноклавишного выключателя

Вам также может быть полезен материал с инструкцией по подключению проходного выключателя: .

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм 2 .

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

При коммутации проводов при помощи скруток желательно тщательно зачистить все контакты ножом или мелким напильником. Иногда старая проводка окисляется в местах соединения и контакт от этого становится неустойчивым. При добавлении новых проводов скрутка делается при помощи плоскогубцев.

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Видео: подключение одноклавишного выключателя и розетки

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное - соблюдать принцип параллельного соединения проводов.

Хотите, чтобы лампы включались плавно? Смотрите схемы подключения такой системы в нашем следующем материале: .

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Бытовой выключатель – это электротехнический двухпозиционный прибор коммутации, предназначенный для ручной подачи электрического тока на люстру или светильник.

Правила подключения выключателей

Прежде, чем приступать к ремонту, замене вышедшего из строя, или установке нового выключателя, полезно ознакомиться с правилами его подключения к электропроводке.

Правила ПУЭ требуют разрывать цепь исключительно фазного провода , а не нулевого. Если выключателем размыкать нулевой провод, то эксплуатационная безопасность электропроводки снижается.

Схема подключения выключателя

При отсоединении от нагрузки выключателем нулевого провода, электропроводка к люстре и провода в люстре остаются под напряжением фазы. Если же размыкается фазный провод, как на приведенной схеме, то большая часть электропроводки обесточена.

При правильном подсоединении выключателя, когда он находится в положении «выключено», практически исключается поражение человека электрическим током при любых неисправностях люстры или ошибках при замене лампочки в светильнике, например случайное прикосновение к токоведущим деталям электрического патрона.

Протечка воды с верхнего этажа не приведет к короткому замыканию и выходу электропроводки из строя, хотя намокшие стены и являются хорошим проводником тока, но провода, за счет правильного подключения выключателя не находится под напряжением.

Ниже приведена электромонтажная схема подключения выключателя в схеме подключения люстры. Фазный провод со счетчика подключается к автомату и далее идет на выключатель.

И еще одно требование правил ПУЭ, при подключении выключателя фазный провод должен подключатся к нижнему контакту выключателя .

При подключении многоклавишного выключателя без розетки при допущении любых из возможных ошибок, ничего плохого не произойдет. Так что можете действовать смело.

Ели все провода соединить вместе, то будут оба светильника гореть постоянно. Если напутаете с проводами, не включив один светильник, Вы не сможете включить второй.

Хотя такой вариант может быть полезен для исключения возможности забыть выключить свет во вспомогательном помещении. Если свет выключили в прихожей, то он автоматически выключится и, например, в кладовке или туалете.

Установка скрытой розетки и выключателя на стене

Принято провода для подключения настенных и потолочных светильников и электрических розеток прятать в стену. Когда я сделал бра для прихожей, пришлось, подключить светильник с помощью внешнего провода с вилкой и выключателем на самом проводе. Провод был спрятан за зеркалом, а вот выключатель с вилкой оставались на виду, в дополнение была занята одна из позиций розетки.

Как закрепить расшатавшийся выключатель или розетку

Выключатели и розетки для внутренней проводки, установленные в металлические электрические коробки, со временем расшатываются. Подтягивание крепежных винтов обеспечивает фиксацию на короткое время. Лапки на концах острые и площадь соприкосновения со стенками электрической коробки маленькая, поэтому они плохо держат. Сильнее затянуть винты не позволяет конструкция, лапки гнутся и еще хуже держат выключатель.

Для обеспечения надежной и долговременной фиксации выключателей нужно на бока внутри электрической коробки на места, в которые упираются разжимные фиксирующие лапки, наклеить кусочки кожи или плотного картона толщиной не менее 2 мм на всю глубину коробки. Берется полоска, намазывается клеем и вставляется до упора в дно коробки. Излишки отрезаются ножом.

Тогда при затягивании винтов зубцы лапок будут впиваться в наклейки, и скользить больше не будут. Всю эту работу можно проделать без демонтажа выключателя.

Как закрепить электрическую коробку
выключателя или розетки в стене

Более сложный случай, когда расшатывается сама коробка. Нужно отсоединить от выключателя или розетки провода и демонтировать их, вынуть коробку, расширить отверстие и с помощью цемента, алебастра или их аналога, заново установить электрическую коробку. Дождаться, пока раствор затвердеет и установить выключатель или розетку на место.

Есть более простое решение. Достаточно демонтировать выключатель или розетку, просверлить в дне коробки, не вынимая ее, пару отверстий под дюбель простым сверлом. Затем просверлить в этих местах стену. Вставить дюбеля и закрутить в них саморезы .

Если диаметр головок винтов будет меньше диаметра отверстий в электрической коробке, то следует надеть на винты шайбы. Устанавливается на место выключатель или розетка.

Казалось бы, банальный вопрос – как подключить выключатель для управления приборами освещения. Однако, для многих начинающих домашних мастеров, впервые обустраивающих свои жилые владения и стремящихся по максимуму делать всё самостоятельно, и эта операция может вызвать осложнения. Тем более что возможны различные вариации схем подключения, от самых простых, до весьма сложных.

Разнообразие выключателей, представленных в продаже – чрезвычайно велико. Но в основном эти различия касаются внешнего оформления приборов и «механики» переключения. А так во всех выпускаемых ведущими производителями сериях все равно соблюдается примерная схожесть «наборов» моделей по принципу коммутации контактов. В этой статье мы и посмотрим - где, когда и как подключаются выключатели различных типов.

Разнообразие моделей выключателей

Что такое выключатель и где он устанавливается

Выключателем называется электротехническое коммутационное устройство, предназначенное для управления замыканием и размыканием цепи питания, идущей на светильники. Могут через него подключаться и некоторые бытовые приборы, например, стационарно установленный вентилятор.

Сразу скажем про важнейшее правило!

Выключатель всегда ставится на разрыв . Да, цепью питания можно управлять и через разрыв нулевого проводника. И довольно много «мастеров» этим грешат - мол, разницы нет никакой. Но это – вопиющее нарушение требований безопасности эксплуатации. Смысл здесь прост и понятен – если выключатель разорвал цепь, то на приборе, подключённом через него, не должно быть опасного для жизни фазного напряжения. То есть, например, замена перегоревшей лампы в светильнике не будет сопровождаться вероятностью поражения током.

И не надо надеяться, что этот вопрос не настолько серьезен. Пренебрежение простыми правилами электротехнического монтажа всегда чревато тяжелыми последствиями.

Насколько велика опасность поражения током?

Ответ однозначный – чрезвычайно велика! Бытовая сеть 220 вольт вполне способна нанести тяжелейшие электротравмы, порой - несовместимые с жизнью. Если понимания этого вопроса нет, то браться за самостоятельное выполнение электромонтажных работ не стоит. Для начала – внимательно ознакомьтесь со специальной публикацией нашего портала, в которой подробно рассказывается об .

Разновидности выключателей по исполнению

Оставим в стороне внешнее оформление этих устройств – здесь каждый из производителей старается привлечь покупателя оригинальным дизайном. Так что всегда есть возможность подобрать комплект розеток и выключателей, выполненных в общем стиле, наиболее подходящем к планируемой отделке помещения. Остановимся на более принципиальных вопросах.

Встраиваемые и накладные модели

В современных квартирах и домах в подавляющем большинстве случаев применяются встраиваемые модели. Их использование возможно исключительно со скрытой проводкой. Монтаж выключателя производится в заранее обустроенное в стене «гнездо», в роли которого чаще всего используется стандартный подрозетник диаметром 68 мм.

Понятно, что установка таких выключателей требует довольно масштабных подготовительных работ. Причем, прокладка необходимых кабелей и проводов должна всесторонне продумываться заранее. Но зато скрытая грамотно выполненная проводка безопасней в эксплуатации и совершенно не мешает любой выбранной отделке стен.

Как спланировать электропроводку в доме или квартире и выполнить ее монтаж

Задача – из разряда первоочередной важности и повышенной сложности. При выполнении этих весьма масштабных и трудоемких мероприятий необходимо строго руководствоваться установленными правилами и технологическими рекомендациями. Со всеми подробностями это расписано в специальной публикации нашего портала .

Накладные выключатели крепятся на поверхность стены. Это значительно упрощает их монтаж, и использоваться они могут как с открытой, так и со скрытой проводкой.

Такие приборы бывают не всегда уместны в интерьере, как слишком выступающие за поверхность стены. Но там, где этот вопрос не принципиален, подобные выключатели могут здорово упростить задачу. Часто их применяют в подсобных или хозяйственных помещениях. Многие из таких моделей имеют повышенный класс защиты корпуса, и вполне могут устанавливаться в условиях улицы или помещения с повышенной влажностью.

Впрочем, есть любители и подчёркнуто оригинального оформления жилых комнат, с использованием открытой проводки, выполненной в ретро-стиле. Для этого тоже есть целые линейки накладных электротехнических приборов – розеток и выключателей.

Количество клавиш

Это отличие видно сразу – клавиш может быть одна, две, три, а в редких случаях – даже и больше. Очевидно, что такие выключатели могут использоваться для управления несколькими источниками света или несколькими группами ламп на одном светильнике.

Очень распространённый пример – двухклавишная модель, установленная перед входом в ванную и туалет, или трехклавишная, если сюда добавляется еще и коридор или кухня. Другой «классический» вариант применения двухклавишного выключателя – раздельное управление группами ламп одной многорожковой люстры в гостиной.

Удобство понятно – нет необходимости готовить два (или более) гнезда с подрозетниками под несколько выключателей – часто можно ограничиться одним.

Следует правильно понимать, что количество клавиш еще вовсе не предопределяет однозначно функциональность выключателя. Помимо обычных приборов, работающих только на замыкание и разрыв цепи, существуют и перекрёстные, которые тоже, в свою очередь, могут иметь одну или больше клавиш. Подробнее об этом будет рассказываться ниже.

Класс защиты корпуса выключателя

Все электротехнические приборы подразделяются по степени защищенности от попадания на токонесущие детали твёрдых предметов (в том числе пыли) и влаги (воды). В зависимости от предполагаемых условий эксплуатации выключателя должна подбираться подходящая по этим критериям модель.

Класс защищенности указывается буквенным обозначением IP с идущим за ним двузначным числом. Первая цифра говорит о степени защиты от твердых частиц и пыли, и может быть от 0 до 6. Вторая цифра – это показатель защищенности от попадания воды – от 0 до 9. Чем больше цифра, тем выше защита.

В обычных жилых комнатах, где слишком высокой влажности и запыленности быть не может, вполне можно применять выключатели класса IP20. Ничто не мешает установить здесь и более защищенные, но это отражается на стоимости. Но вот для кухни, например, стоит уже подобрать модель класса IP44 – здесь и испарений достаточно, и нельзя совершенно исключить вероятность попадания брызг воды.

Еще выше требования, если выключатель устанавливается в бане, в душевой, в неотапливаемом сыром помещении. Здесь лучше применить модели с классом не ниже IP45. Ну а если установка предполагается на улице, то есть возможно прямое попадание атмосферных осадков, то оптимальной видится модель не ниже IP55, 56, 66 – лишняя страховка никогда в этих вопросах не помешает.

Различия по типу клемм

В большинстве выключателей для подключения проводов установлены обычные винтовые клеммы. Зачищенный конец провода заводится в гнездо (отверстие), а затем с помощью отвертки затягивается винт, обеспечивающий надежный прижим в клемме. Моножильные провода можно затягивать в клеммах напрямую. Многожильные – сначала залуживаются, или же, что проще, на них надевается и обжимается клеммный наконечник.

Во многих современных моделях применены пружинные клеммы. Винта на них не предусмотрено – после того как подготовленный конец провода заводится до упора в отверстие, клемма зажимается автоматически, обеспечивая надежный контакт. Удобно и быстро, хотя некоторые электрики все же проявляют скепсис насчет долговечности таких соединений, предпочитая работать с привычными винтовыми клеммами.

Наличие световой индикации

Удобная функция, которая позволяет не шарить по стене рукой в темноте. Горящий в выключенном положении индикатор точно покажет место расположения клавиш выключателя. Стоимость таких приборов ненамного выше, чем обычных, так что подобные модели пользуются очень широкой популярностью.

Тем не менее, иногда не продумавшим заранее этот вопрос хозяевам приходится отказываться от такой функции. Дело в том, что небольшой ток, идущий через индикатор, способен вызывать мерцание или тусклое свечение газоразрядных или светодиодных ламп при погашенном освещении. Многих это весьма серьезно нервирует. И приходится выкусывать проводник, идущий на индикатор, чтобы отключить его вовсе. Так что это следует иметь в виду еще при выборе выключателя.

Кстати, индикация на некоторых типах выключателей может иметь и совершенно противоположное предназначение. То есть лампочка горит, когда цепь замкнута. Это бывает удобно при удаленном размещении осветительного прибора. Например, сразу видно, не остался ли включенным свет в подвале, смотровой яме гаража и т.п.

Различия по типу управляющего устройства

В этом вопросе также представлено довольно широкое разнообразие. И каждый из хозяев выбирает тот вариант, который ему кажется удобнее.

• Клавишные выключатели - э то самая распространенная группа коммутационных приборов. Предполагает наличие качающегося механизма с фиксацией в одном из двух положений – верхнем и нижнем. Конструкция механизма бывает разной – с шариком и коромыслом, с плоскими или круглыми пружинами, с другими деталями, обеспечивающими заданное положение клавиши.

Такие выключатели очень удобны, наиболее привычны большинству пользователей. Не отличаются они и высокой ценой. И вместе с тем – в достаточной степени надежные, способные при аккуратной эксплуатации верно служить десятилетиями.

• Выключатели с кнопкой , фиксирующейся в утопленном положении, не заслужили особой популярности, хотя есть любители и такого подхода. Долговечность подобных приборов вызывает некоторые опасения – при частом пользовании механизм кнопки довольно быстро изнашивается.

Кнопочные выключатели бывают и без фиксации. Но в этом случае в схему приходится включать еще и релейное устройство, которое будет отвечать за замыкание цепи питания. Не слишком удобно для самостоятельного монтажа.

• Выключатели поворотного типа когда-то безгранично главенствовали, а потом им на смену пришли клавишные, как более удобные и надежные. Однако, и они до сих пор имеют своих приверженцев, особенно в среде любителей ретро-стиля.

Как правило, это накладные выключатели, и чаще всего – из коллекций «ретро-электрики». Кстати, «устаревшая» в них – только внешность. А «начинка» может быть вполне современной. Так, при внешнем сходства разных моделей такого типа, они по функциональности могут быть разными – иметь несколько положений, являться аналогами двухклавишных, проходных, перекрестных и т.п.

• Выключатели со шнурком. Есть любители и таких приборов. Бывают удобны подобные выключатели при размещении в традиционных местах домашнего отдыха или около кровати в спальной.

Сложно сказать, насколько будет уместна повсеместная установка таких выключателей место привычных клавишных. Тем не менее, они представлены в ассортименте практически всех ведущих производителей. Кстати, наличие всего одного шнурка иногда вовсе не говорит об ограниченной функциональности изделия. Так, например, некоторые выключатели такого типа способны по-разному реагировать на количество натяжений шнура. То есть при ближайшем рассмотрении оказываются аналогами моделей с несколькими клавишами.

• Сенсорные выключатели . Это уже – веяние современности. Для переключения позиций достаточно легкого прикосновения пальца.

Тактильный контакт с панелью воспринимается встроенной электронной схемой, которая уже вырабатывает управляющий сигнал для коммутационного устройства. Очень удобно, не требует никаких усилий. А после быстрого привыкания к такой технике уже не хочется возвращаться к старым моделям.

Недостатком в первую очередь можно считать довольно высокую стоимость подобных выключателей. Этот критерий, наверное, и не дает им пока перебраться в разряд широко востребованного оборудования. Но тенденция к удешевлению прослеживается явно, и спрос на него будет расти. Надо полагать, и надежность их возрастет, так как в сети встречается немало жалоб на не выдающуюся долговечность некоторых изделий.

• Выключатели с дистанционным управлением. Это дальнейшее совершенствование сенсорных моделей, позволяющее управлять светом, не вставая с места.

Наверняка, за такими приборами – большое будущее, и их популярность постоянно растет. Но на массовый спрос они пока еще не вышли – опять же по причине высокой стоимости.

Существует и другие типы выключателей – с электромеханическим или электронным (регулятором яркости свечения), со встроенными датчиками освещенности или движения, с таймером или даже реагирующие на голосовые команды. Но это уже частности, которые либо применяются крайне редко, либо имеют узконаправленное предназначение.

Заметим еще раз, что независимо от упомянутых разновидностей выключателей, для их электротехнического монтажа используются принципиально схожие схемы. Это и станет предметом дальнейшего рассмотрения.

Схемы подключения выключателей различного типа

Обычный одноклавишный выключатель

Самая распространенная и простая схема – выключатель отвечает за управление конкретным осветительным прибором.

У такого выключателя всего два контактна на клеммах – на входе и на выходе. Стало быть, и всего две возможные позиции – цепь замкнута или разомкнута.

Схема с использованием такого выключателя – тоже очень незамысловата.

Сразу несколько пояснений по схеме – они будут касаться не только ее, но и последующих.

1 – это линия питания, идущая с распределительного щита. Как правило, силовой кабель состоит из трех проводов. Синий (голубой) – нулевой N. Зелено-желтый - защитное заземление PE. Цвет изоляции фазного провода L может быть разным, но только таким, чтобы его невозможно было спутать с нулем или заземлением. На данной схеме фаза показана коричневым.

2 – монтажная , в которой осуществляется коммутация походящих кабелей и проводов.

3 – точки соединения проводов.

Сразу оговоримся, что такие соединения в коробке могут выполняться по-разному. Это бывают скрутки, с последующим пайкой и изоляцией. Для скруток без пайки могут применяться специальные колпачки. Широко используются клеммы различного типа. Так, очень популярны среди электриков зажимные клеммы Wago, позволяющие при необходимости разъединить провода без риска их облома. Эти клеммы нередко критикуют. Но по опыту личного использования: за 8 лет эксплуатации в домашней системе освещения – ни одного нарекания.

Впрочем, каждый мастер здесь сам волен выбрать соединение, отвечающее требованиям безопасности и его понятиям о надежности и долговечности. Единственное, конечно, полностью исключаются скрутки . Да алюминию, кстати, и вообще давно не место в домашней проводке.

4 – одноклавишный выключатель.

5 – условно показан осветительный прибор.

6 – корпус осветительного прибора, если он выполнен из металла. В этом случае к нему должен подсоединяться провод контура заземления, чтобы избежать травм при пробое фазы на корпус. Как видно, этот проводник заземления не принимает никакого участия в цепи управления и питания осветительного прибора и, по большому счету, не влияет на его работоспособность. Не задействован он и в тех случаях, если корпус светильника полностью изготовлен из диэлектрических материалов. Поэтому, еще раз подчеркнув важность защитного заземления, на последующих схемах показывать его не будем, чтобы не «перегружать» изображение деталями.

Обращаем еще раз внимание – выключатель ставится только на разрыв фазы. Нулевой проводник прямо с монтажной коробки уходит на светильник – в районе выключателя ему вообще нечего делать.

Как работает такое подключение – показывает схема, размещенная ниже.

Все чрезвычайно просто и понятно. При переключении клавиши вверх происходит замыкание цепи. Ноль на светильнике уже есть, фаза пришла через выключатель – осветительный прибор заработал. (Мы говорим об освещении, но следует правильно понимать, что таким же образом может быть подключён и другой прибор, например, стационарный вентилятор).

Опять же, просто для примера при изучении простейшей схемы, посмотрим на рекомендуемую последовательность действий по подключению выключателя к осветительному прибору с использованием скрытой проводки.

Иллюстрация	Краткое описание выполняемой операции
	Были проведены подготовительные работы. В квартире (доме) уже установлен распределительный щит с автоматическими выключателями (поз. 1). От него прорезаны штрабы (поз. 2) для укладки силовых кабелей скрытой проводки. От монтажной коробки (поз. 3), «ответственной» за подключение осветительного прибора, вертикально вниз прорезана штраба (поз. 4) к подрозетнику (поз. 5), куда будет устанавливаться выключатель. В противоположном направлении, в сторону потолка уходит штраба (поз. 6) для укладки кабеля от коробки к осветительному прибору.
	От распределительного щита в штрабе к коробке прокладывается кабель. Если сеть подразумевает наличие контура заземления, то кабель должен быть трехжильный. Для систем освещения можно порекомендовать кабель ВВГПнг 3×1,5 мм². Кабель должен быть заведен в коробку с запасом примерно в 100÷120 мм, чтобы длины хватило для монтажных работ.
	Провод фазы L (в данном примере его изоляция имеет серый цвет) подключается к выходу автоматического выключателя, отвечающего за конкретную линию системы освещения. При использовании проводов сечением 1,5 мм² номинал автомата должен составлять 10 ампер.
	Синий провод кабеля N подключается к шине нуля. Зелено-желтый, соответственно, к шине защитного заземления РЕ.
	Заеденный в коробку конец кабеля разделывается – с него снимается внешняя защитная оболочка, концы проводов зачищаются на 8÷10 мм от изоляции. Целесообразно сразу выполнить маркировку проводов – наклеить на них полоски пластыря и подписать. Особенно это важно, если делаются отвлечения на другие работы (а так часто бывает на этой стадии строительства или ремонта), и в тех случаях, когда цвета изоляции проводов имеют нестандартную окраску – а такое тоже случается. Чтобы «распиновка» не забывалась, лучше сразу провода промаркировать.
	В вертикальной штрабе от коробки до подрозетника будущего выключателя прокладывается двухжильный кабель ВВГ 2×1,5. Также оставляется запас по длине около 100÷120 мм. Кабель разделывается, концы проводов зачищаются от изоляции. На примере показано, что провода имеют серую и коричневую окраску изоляции. В данном случае это не столь важно – просто маркируется один L, а второй – L1.
	Аналогичная операция проводится и на противоположном конце этого отрезка кабеля, заведенном в подрозетник. Так как предполагается отделка стен с заполнением штраб-каналов штукатуркой (шпатлевкой), подрозетник на этом этапе лучше пока заклеить строительным скотчем, чтобы в него не попадал раствор. Установка выключателя обычно проводится уже после отделки.
	От распределительной коробки по идущей вверх штрабе, а затем по кабель-каналу в перекрытии прокладывается проводка, идущая к месту установки осветительного прибора. Опять же, это может быть кабель ВВГ 3×1,5, если предполагается коммутация заземления.
	В выбранном месте крепится осветительный прибор. Проложенный кабель должен быть заведен в его корпус. Правда, многие приборы (те же люстры) предполагают и открытое расположение коммутационного узла, который затем закрывается декоративным колпаком. Но с этим разобраться несложно по месту, и принцип коммутации от таких различий не меняется.
	Подведённый кабель разделывается, провода зачищаются от изоляции, маркируются.
	Зачищенные концы проводов кабеля подключаются к клеммам светильника. Для заземления обычно предусматривается клемма, расположенная непосредственно на корпусе прибора. Синий провод N подключают к клеммной колодке, ориентируясь на цвет походящего к ней провода светильника, или руководствуясь проставленному значку. Ну и затем подключается фазный провод L1 – в оставшуюся клемму или, опять же, в соответствии с маркировкой контактов.
	Противоположный, заведенный в монтажную коробку конец этого кабеля разделывается, провода зачищаются, маркируются.
	Теперь нужно аккуратно разделить провода в коробке по группам. Это несложно сделать, если проводилась маркировка. В данном случае получается четыре пары. Первая (здесь – слева направо): провод фазы L силового кабеля и провод L, идущий от коробки на выключатель. Вторая: два синих нулевых провода N – силового кабеля и идущего на светильник. Третья – аналогична второй, но только с зелено-желтыми проводами РЕ. Четвертая – провода L1 от выключателя и от осветительного прибора.
	Теперь необходимо соединить эти пары. Как уже говорилось выше, это можно сделать с помощью скруток. Но в данном примере показывается использование зажимных клемм Wago. Потребуется четыре клеммы на два контакта.
	Коммутация произведена.
	Коробку можно сразу прикрыть заглушкой.
	Если система домашней проводки не имеет заземляющего контура, или же осветительный прибор изготовлен из диэлектрических материалов и не требует заземления, задача упрощается. В этом случае от коробки к светильнику прокладывается двухжильный кабель.
	А в коробке получается всего три соединительных узла, то есть для коммутации достаточно трех клемм.
	После полного завершения работ по прокладке домашней проводки, в помещении выполняется отделка.
	Вот теперь можно уже окончательно установить выключатель на место. К клеммам подключаются провода – один на входе, второй на выходе. Принципиальной разницы в данном случае, где окажется L, а где L1 – нет. Но при более сложных схемах, которые будут рассматриваться дальше, это может иметь значение.
	Все, выключатель после крепления его в подрозетнике можно закрывать декоративной крышкой, ставить на место клавишу.
	После этого остается вкрутить лампы в светильник, окончательно собрать его, установив плафон. Ну а затем – запитать линию на автомате в распределительном шкафу и оценить работоспособность системы, проверив включение и выключение света. Все должно работать безукоризненно.

Читатель, наверное, обратил внимание, что ничего не говорится об установке самого выключателя в подрозетник. Дело в том, что конструкции моделей различаются большим разнообразием. И как, в какой последовательности провести разборку устройства, как зажать клеммные соединения – всех случаев не перечесть. А сама фиксация выключателя в подрозетнике практически ничем не отличается от установки (не путать с электротехническим монтажом!) розетки или иного встраиваемого прибора. И про это уже подробно рассказано на страницах нашего портала. Поэтому повторяться - особого смысла не видно. Лучше сконцентрировать внимание именно на принципиальных схемах коммутации выключателя.

Как провести установку розетки в квартире?

С этой задачей, при условии соблюдения всех требований безопасности работ и при следовании схемам и технологическим рекомендациям, должен справиться любой хозяин жилья. Со всеми подробностями, с несколькими пошаговыми примерами это рассказывается в специальной статье нашего портала .

Двухклавишный выключатель

Этот выключатель позволяет управлять освещением двух отдельных светильников (групп светильников), или же производить раздельное включение групп ламп, например, в одной многорожковой люстре.

• выключатели могут иметь различия. Чаще всего применяется модель, у которой один общий (запараллеленный) вход фазы и два отдельных выхода. Его схему можно представить так:

Очевидно, что каждая из клавиш совершенно независимо от другой управляет своей группой осветительных приборов. Например, часто такие выключатели ставят перед ванной и туалетом – можно включать свет в любом помещении или в обоих одновременно. Или же, в приложении к одному светильнику. Первая клавиша включает одну-две лампочки, света которых достаточно для нормального отдыха. Вторая клавиша – задействует чуть больше ламп, то есть свет будет ярче. Но когда требуется освещение «на полную», включается обе клавиши, и горят все рожки.

Схема ниже поможет впервые сталкивающемуся с этим вопросом мастеру лучше понять принцип подключения.

В монтажной коробке на светильники расходятся провода нуля. Провод фазы подключается ко входу двухклавишного выключателя. А с каждого из выходов через монтажную коробку идет отдельный проводник, каждый - на свой светильник. Включение их может проводиться раздельно, независимо один от другого, или одновременно.

Понятно, что от монтажной коробки до выключателя уже должен прокладываться трехжильный кабель. И вот здесь уже приходится особое внимание уделять правильной маркировке проводов, о чем говорилось выше. Цвета изоляции проводов, сходящихся в коробке, зачастую могут совпадать, и тем самым вводить неопытного монтажника в заблуждение.

Сразу скажем, что по такому же принципу подключается и трехклавишный выключатель. Просто увеличивается количество отходящих от него проводов.

• При приобретении двухклавишного выключателя стоит проявлять определенную внимательность. Дело в том, что хоть и редко, но все же встречаются модели с раздельным входом фазы. На схеме это может выглядеть так:

Примечание: указанная маркировка контактов клемм – весьма условная. В этом вопросе, кстати, у производителей нет единомыслия. Встречаются совершенно произвольные цифровые и буквенно-цифровые подписи контактов, или даже символы в виде стрелок. Но в сочетании со схемой, обычно наносимой на тыльной стороне корпуса выключателя, разобраться с каждым конкретным случаем – несложно.

Понятно, что показанная выше схема для такого выключателя не вполне подходит. Правда, если уж угораздило по ошибке купить именно такую модель, все решается установкой перемычки, замыкающей оба контакта на входе.

Таким выключателям тоже находится применение. Понятно, подводить две разные фазы в один подрозетник – это полное безумие. Но иногда обстоятельства вынуждают подводить линии от двух разных защитных . Хотя и это выглядит крайне нецелесообразным и громоздким решением.

Можно использовать подобный прибор для некоторых усложненных схем управления осветительными приборами. Например, требуется организовать коммутацию таким образом, чтобы включение группы ламп лежало в зависимости от того, включена ли другая группа. В этом случае можно установить перемычку между выходом одного «канала» и входом другого. Если смотреть на иллюстрацию выше – то между L1 и L2.

Что этим достигается – показывает следующая схема

Зеленым цветом показана перемычка, соединяющая выход левой клавиши со входом правой.

Непосредственно ко входу левой клавиши подведен фазный провод. И в своей работе она совершенно независима. То есть ее включение приводит к включению соединенных с этой линией приборов. Но если она выключена, то вторая клавиша работать не будет – цепь во второй линии разомкнута. А вот когда включена первая, то и вторая уже может «руководить своей командой».

Встречаются такие случаи нечасто, но, как знать, может быть и подобный вариант пригодится.

Подключение проходного выключателя

Представьте такие ситуации:

• Просторная прихожая. Хозяин вернулся затемно домой, включил свет на входе, разулся, разделся. И вынужден затем выключить свет и пробираться в потёмках к двери в комнату. Неудобно. Напрашивается возможность погасит свет именно у выхода из прихожей.
• Длинный коридор, проходя которым тоже будет удобнее включать свет на входе и гасить его на выходе.
• Проходная общая комната или холл, откуда ведет несколько дверей в соседние помещения. Было бы неплохо иметь возможность управлять освещением от каждой из них.

И подобных вариантов может быть множество. Чтобы решить такую проблему, необходимо использовать проходные выключатели, название которых уже говорит само за себя.

По большому счету, это даже не выключатели, а переключатели. Внешне они похожи на привычные одноклавишные. Часто на них наносится отличительный значок в виде разнонаправленных вертикальных стрелок. Но вот схема их внутренней коммутации отличается от обычных одноклавишных и выглядит следующим образом:

Два положения клавиши выключателя соответствуют двум вариантам коммутации – на один или второй выход. И такие выключатели в общей системе используются всегда парно.

Схема их электротехнического монтажа может выглядеть следующим образом:

Начинаем разбираться.

С нулевым проводом – никаких изменений.

Фазный провод из коробки идет на вход одного из выключателей. Ко входному контакту второго выключателя подсоединен провод, идущий на светильник. (Оба показаны коричневым цветом).

Выход №2 первого выключателя соединён через монтажную коробку проводом с выходом №3 второго. (Выделено фиолетовым цветом).

И, соответственно, выход №3 первого – с выходом №2 второго.

Таким образом, получается, что к каждому одноклавишному проходному выключателю должен поводиться трёхжильный кабель.

В том положении, что показано на схеме, совершенно очевидно, что цепь питания светильника разомкнута. Но стоит на любом из выключателей перевести клавишу в другую позицию, как цепь замкнется. И наоборот - при работающем освещении любой из выключателей способен разорвать цепь.

Кстати, показанная здесь коммутация выходных контактов вовсе не является догмой. Просто при такой схеме одинаковое положение клавиш (обе вверх или обе вниз) проходных выключателей означает разрыв цепи. Неодинаковое – включение. Но ничто не мешает соединить между собой и одноименные контакты – просто срабатывание и отключение будет происходить при других положениях клавиш. Не принципиально.

Ниже на анимированной иллюстрации наглядно показано, как работает такая схема с двумя проходными выключателями.

Проходные выключатели могут быть и двух- и даже трехклавишными, то есть способными управлять по этому же принципу двумя или тремя осветительными приборами (группами приборов). Схему приводить не будем – она ничем принципиально не отличается. Только, понятно, возрастает количество проводов.

Применение перекрестного выключателя

А как быть, если хочется иметь три или даже больше точек управления освещением? Например, по выключателю у изголовья кроватей хозяев в спальной и у входа в помещение? Или у каждого из выходов просторного холла с множеством дверей?

Есть решение и такой проблемы. Для этого вместе с парой проходных выключателей используется еще один. Его называют перекрёстным или промежуточным.

Перекрёстный выключатель тоже может быть одно- или двухклавишным. Для внешнего отличия на его лицевой стороне часто наносится изображение в виде разнонаправленных горизонтальных стрелок или же в виде решетки.

Рассмотрим более простой вариант - одноклавишный. Схема коммутации у него такая.

В перекрёстном включателе – четыре клеммы, то есть к нему должно подводиться из распределительной коробки четыре провода. А они – это не что иное, как те проводники, что соединяют выходные клеммы проходных выключателей. То есть, по сути, перекрестный выключатель ставится в разрыв этой пары проводов. Пример показан на схеме ниже:

Как это работает – наглядно демонстрирует следующая иллюстрация:

Расписывать все возможные варианты здесь уже сложно – их довольно много. Но можно однозначно резюмировать главное. В каком бы положении ни находились клавиши выключателей при неработающей системе, изменение позиции любой из них сразу приведет к включению освещения. И наоборот – когда свет горит, достаточно переключить любую клавишу, чтобы он погас. То есть управление освещением может совершенно равнозначно производиться с любой из точек.

Еще одна интересная особенность – количество перекрестных выключателей между проходными ничем не ограничивается. И сколько бы их ни было установлено по этому принципу, все они с совершенно равным успехом будут способны управлять подключенным осветительным прибором.

* * * * * * *

Итак, были рассмотрены основные, наиболее часто используемые схемы подключения выключателей. Остался только не совсем выясненным вопрос – а где их лучше располагать? На этот счёт тоже имеются вполне определенные рекомендации. Расписывать их здесь не станем – они очень неплохо изложены в размещенном ниже видеосюжете.

Видео: Как правильнее и с максимальным для себя удобством разместить выключатели в квартире?

Для бывалых электромонтажников нет проще работы, чем банальная установка выключателя. На самом деле ничего сверхсложного в данной операции нет. Правда, кроме обязательного соблюдения правил, обозначенных в кодексе для электриков ПУЭ, необходимо еще знание некоторых тонкостей. Они подскажут новичкам, как подключить выключатель света в любимой баньке, чтобы банные процедуры проходили в цивилизованных условиях.

Грамотный выбор «капитана» электропроводки

Звание генерала оставим себе, т.к. служить выключателю предстоит под нашим началом. Полковника присвоим пакетному выключателю старого образца или новенькому двухполюсному автомату, установленному в щитке электроснабжения загородной собственности. Полковник отдаст приказ капитану в период подключения прибора к электропроводке с целью полного снятия напряжения.

Важно! В период работы с электропроводкой поставку тока на обустраиваемый объект нужно полностью перекрыть, т.е. снять напряжение посредством отключения.

Прибор, отдающий под нашим началом команды лампочке, подбирают согласно типу имеющейся проводки. Она может быть:

• открытой – проложенной поверху стен, преимущественно сложенных из бревен или бруса;
• скрытой – проведенной в каналах-штробах, выдолбленных в кирпиче, пенобетоне, газобетоне.

С открытой проводкой все крайне просто: пути подводки и выхода электро-потока, как и места подключений, определяются невооруженным дилетантским глазом. Для обустройства бани со скрытой проводкой потребуется схема электросети, с помощью которой нужно определить точку возможной установки.

Выключатели для проводки скрытого и открытого типа отличаются конструктивно и внешне:

• Скрытые устройства для производства включения/выключения располагаются заподлицо со стенами, радуя обладателей только красивой защитной крышкой. Вся начинка прибора «утапливается» в заранее выдолбленной нише. Механизм, отдающий капитанские команды, располагают в диэлектрическом подрозетнике, подобном неглубокому стакану из пластика. Его-то и нужно установить изначально в сформированное углубление. Фиксируют скрытые подрозетники в гипсокартонных перегородках с помощью специальных распорок, в кирпичных и бетонных стенах их «сажают» на алебастр или на строительный раствор. Подрозетники к выключателям для скрытой проводки продают отдельно, их нужно подбирать в зависимости от материала стены.
• Выключатели для открытой электросети вместо чашеобразного установочного приспособления оснащены плоской пластиковой или металлической площадкой. Ее прикрепить нужно оцинкованными саморезами к деревянной стене, дюбель-гвоздями к кирпичу или бетону.

Оба варианта выключателей имеют равнозначное количество конструктивных составляющих. Это подрозетник, командный механизм и декоративно-защитные детали, выполненные из пресекающих прохождение тока диэлектрических материалов. Более подробно о выборе выключателей читайте на сайте «Совет Инженера «.

Общие принципы и алгоритм монтажа

Установка обоих типов устройств выполняется по аналогии, действуют общие принципы и единый алгоритм работ:

• Сначала крепится подрозетник, представляющий собой чашу или площадку;
• Затем производится непосредственно подключение выключателя светапосредством создания верных соединений между токоведущими проводами и командным органом;
• Потом механизм фиксируется на пластине или в стакане-подрозетнике с помощью шурупов или распорок;
• В завершении результаты усилий закрываются крышкой и надеваются клавиши.

Основная загвоздка заключается в правильном подсоединении проводов к рабоче-командному органу выключателя. А чтобы справится с этой проблемой, нужно разобраться со схемой подключения.

Схема подключения выключающего устройства

Несоблюдение правил установки выключателя света чревато перегревом с последующим искрением и замыканием. Еще одно весьма неприятное последствие – сохранение напряжение в проводке. Из-за него даже после выключения светильника нельзя будет заменить перегоревший элемент, не ощутив прелестей удара бытовым электротоком.

Обезопасим лично себя и собственность, вспомним о загадочных «фазах» и «нолях». Выясним и навеки запомним, что нужно к чему подключать:

• Ноль или, как принято в мире электриков, нулевая жила выводится на осветительный прибор.
• Фаза идет к выключателю. В пределах фазной жилы должна замыкаться цепь, для того чтобы лампочка загоралась и гасла. Именно при прямо противоположном выведении выключателя на ноль свет загорится и погаснет по приказу владельца, но смену лампы можно будет совершить только после путешествия к распределительному щитку с полным отключением бани от питания.
• От лампы к выключателю тоже идет участок фазы. Отключаться и включаться цепь от щелчков клавиши будет в точке разрыва фазного канала. Т.е. в месте, где начинается отрезок фазы, ведущий к лампочке, и заканчивается фазный провод, выходящий из выключателя.

Значит, к лампе подвести нужно и фазный и нулевой провод, а к выключателю только один – фазу. Заметьте, все эти хитрые переплетения находятся в распределительной коробке. По сути, интересуют они домашних мастеров, занимающихся установкой выключателя в необустроенном помещении или решивших модернизировать имеющуюся систему.

Все соединения токопроводящих участков выполняются в распределительной коробке. В пластиковых каналах или в стене соединять провода нежелательно из-за осложнений с выявлением и ремонтом поврежденных участков. Если нет рядом с местом установки распределительной коробки, протянуть фазу и ноль можно от вводного щитка.

Описанные принципы установки одноклавишного выключателя распространяются и на устройства для включения двух и более точек освещения. Соответственно клавиш у них две или более. Разница в том, что к каждой из клавиш подводится отрезок фазы от лампы, работу которой она обязана контролировать. Фаза из распределительной коробки к выключателю с любым количеством клавиш ведется исключительно одна.

Цвет и маркировка токоведущих каналов

В преобладающем большинстве случаев усовершенствование контура новым прибором владельцы бань, домов, квартир доверяют электрикам. Связываться с хитросплетениями распределительной коробки зачастую просто некогда и не с руки. Чаще всего причиной приложения усилий домашнего мастера бывает замена выключателя, когда к точке установки уже подведены фазные и нулевые токоведущие каналы.

Внимание. Новая установка выключателя или его замена выполняется только при наличии всего диапазона проводов, формирующих электропроводный контур.

Для того чтобы у неопытных электриков не возникали затруднения с определением фазы с нолем, внешняя изоляция токоведущих жил имеет «боевую» окраску:

• фазная жила будет покрыта белой или коричневой оболочкой;
• синий цвет диэлектрической защиты провозгласит: это ноль;
• желтый или зеленый колер различных оттенков – заземление.

Согласно цветным подсказкам и следует определять, как установить и к чему подсоединить выключатель света. Дополнительной услугой от производителя является нанесение обозначений на сам механизм для конкретной ориентировки по вопросам входа и выхода. Обозначаются точки подсоединений литерой L с циферкой. Например, на двухклавишном устройстве L3 обозначает вход фазы. Рядом с ним больше ничего не обнаружится. На противоположной стороне устройства в рядок расположены точки подключения L1 и L2, каждую из которых нужно вывести на отдельный осветительный прибор.

Втыкать или зажимать: что легче?

Для простоты и надежности формирования соединений, точки подключения выключателя оснащаются втычными и винтовыми приспособлениями:

• Втычные контакты накрепко зажимают зачищенный на 1 см провод пружиной. Для того чтобы разобрать соединение, с противоположной стороны втычного приспособления есть кнопка, действующая по принципу «нажал – отпустило»;
• Винтовой контакт нужно затягивать отверткой, предварительно расположив под клеммой около 2х см зачищенного провода. Ни миллиметра изоляции под клеммой быть не должно, иначе она оплавится и станет угрозой для хозяев.

Принципиальной разницы по аспектам надежности между обоими вариантами никто не наблюдает. Однако втыкать проще и быстрей. Потому выключатели с втычными контактами настойчиво советуют продавцы строительных магазинов неопытным мастерам. Электрики с ними согласны.

Как установить накладной выключатель

Русские баньки преимущественно деревянные. Скрыто прокладывать в них электрический контур находится мало желающих. Для устройства открытой проводки выпускают сейчас массу симпатичных изделий в ретро стиле, покрытых превосходной изоляцией. В компанию к ним потребуется выключатель накладного типа. Вот о последовательности его установки и поговорим.

Предположим, мы обзавелись уже выключателем для открытой проводки. Он в заводской сборке, клавиша одна. Установку и подсоединение новенького накладного выключателя света будем выполнять в следующей последовательности:

• Пользуясь шлицевой отверткой, осторожно подковыриваем и удаляем клавишу, затем снимаем защитно-декоративную крышку.
• Отсоединяем рабочий механизм.
• Разобрали. В руках осталась лишь пластина подрозетника. На ней есть отверстия для крепления к стене.
• Приложим пластину к месту установки, на всякий случай отметим точки и линию верхнего края. Проверим, чтобы она четко горизонтальной была. Не забывайте, что все последующие детали будут прикреплены к подрозетнику. Если его перекосим, то и все остальное в туже степь направится.
• Прикручиваем точно выверенную по горизонтали платформу-подрозетник оцинкованными шурупами. Ошибаться даже на пару мм не стоит – древесина «не любит» расположенных рядом прорех.
• Провода подрезаем с максимальной точностью в соответствии с типом контактов. Желательно, чтобы после всех операций излишков провода под декоративной крышкой не оказалось.
• Подсоединяем механизм к проводке, следуя подсказкам маркировки и сообразуясь с цветом провода.
• Проверяем качество созданного соединения отверткой-мультиметром или более сложным электрическим тестером.
• Все в порядке? Прикручиваем механизм.
• Ставим крышку на ее законное место, защелкиваем клавишу.

На этом процесс установки завершен.

Монтаж и подключение закрытого выключателя в картинках

Совершенно несложный процесс. Разобрали – грамотно установили и подсоединили – собрали.

Компонентов минимум, лишних гаек после сборки наверняка не окажется. Запутаться невозможно, если выяснить заранее, что к чему подключается. Все буквально располагает к проверке собственных сил в качестве начинающего электрика. Главное не забыть о правилах безопасности, иначе сила тока будет проверять вас на прочность.

Самым важным устройством в бытовых электрических сетях, бесспорно, является выключатель. В каком бы помещении не оказался человек (гостиная или ванная комната, гараж или подвал, офис или мастерская) первое, что он сделает, это включит в комнатах свет при помощи выключателей. В статье мы предлагаем вам подробно ознакомиться с тем, как установить выключатель света. Причём сделать это своими руками будет абсолютно несложно, не тратьте денежные средства и время на приглашение специалиста-электрика. Имея элементарные познания в физике и электротехнике, вы справитесь самостоятельно.

Устройство

Прежде чем устанавливать выключатель, давайте рассмотрим, как устроен этот коммутационный аппарат. Сделаем это на примере самого простого одноклавишного выключателя света.

рабочий механизм выключателя

Наиболее важной частью этого устройства является рабочий механизм. Он представляет собой металлическую рамку, на которой закреплён привод, непосредственно осуществляющий включение и отключение аппарата. По сути, этот привод является подвижным контактом, который соединяет между собой два неподвижных контакта выключателя.

Один неподвижный контакт – входящий, к нему подключается провод из питающей сети, второй – выходящий, проводом он соединяется со светильником. Правильное положение этих двух неподвижных контактов – разомкнутое, при этом выключатель считается отключённым, цепь между питающей сетью и светильником не замкнута, лампочка не горит. Как только происходит воздействие на привод выключателя, подвижный контакт принимает такое положение, при котором замыкает цепь между двумя неподвижными, от источника питания поступает напряжение на лампочку и она загорается.

Вся контактная часть в целях безопасности помещена в какой-то диэлектрик (это может быть пластик либо фарфор).

Установка выключателя производится в стенных отверстиях, но перед этим в проделанные в стене дырки необходимо вмонтировать специальные подрозетники. А уже в них закрепляется рабочий механизм выключателей. Их надёжная фиксация осуществляется за счёт раздвижных лапок, расположенных по бокам рабочей части.

Ещё одна конструктивная составляющая выключателей – это защитные элементы. Как правило, они выполняются из пластика. Первая из этих элементов – клавиша, она крепится к приводу рабочей части и осуществляет непосредственное управление коммутационным аппаратом. Второй элемент – это защитная рамка, она закрывает рабочую часть и предотвращает возможность прикосновения человека к контактам выключателя, находящимся под напряжением. Крепление рамки осуществляется винтами либо пластиковыми защёлками.

Материалы и инструменты

Перед тем, как установить выключатель света, запаситесь необходимыми материалами и инструментами. Если вы собрались всё делать своими руками, то потребуется не только электромонтажный инструмент, но и строительный.

Сначала надо пробить в стене отверстие. Для этой цели подходят:

1. Болгарка. С её помощью вы можете сделать в стене квадратное отверстие, но это не страшно. Вставив подрозетник, оставшееся вокруг пространство замажьте раствором алебастра или гипса.
2. Перфоратор со специальной коронкой по бетону. Сразу хочется сказать, что с помощью такого инструмента вы может сделать замечательное ровное отверстие в стенах из шлакоблока, кирпича, пенобетона, гипсолита, газобетона. Если стена бетонная, то сначала такой коронкой намечается будущее отверстие. Потом установите бур на перфоратор и насверлите множество маленьких дырочек близко друг к другу по намеченному контуру. Далее чередуйте бур и зубило, выбивая внутреннюю часть намеченного отверстия. Есть вариант приобрести коронку с алмазным напылением, она справится с бетонной стеной сама, но это очень дорогое удовольствие.
3. Обычная дрель со специальной коронкой по дереву или шуруповёрт помогут вам сделать аккуратное отверстие в гипсокартонных стенах.

Для закрепления подрозетника в отверстии вам понадобятся:

• ёмкость для замешивания раствора;
• гипс (алебастр);
• вода;
• шпатель.

Чтобы поставить сам коммутационный аппарат, потребуются:

1. Пластиковый или пропиленовый подрозетник.
2. Одноклавишный выключатель.
3. Индикаторная отвёртка.
4. Нож для зачистки жил проводов.
5. Двухжильный провод (сечением 2,5 мм 2).
6. Изоляционная лента.
7. Плоская и крестообразная отвёртки.

Также к месту установки выключателя должен быть проложен провод в штробах. Чтобы проделать эти борозды, вам потребуется зубило с молотком или электроинструмент (болгарка, штроборез).

Установка подрозетника

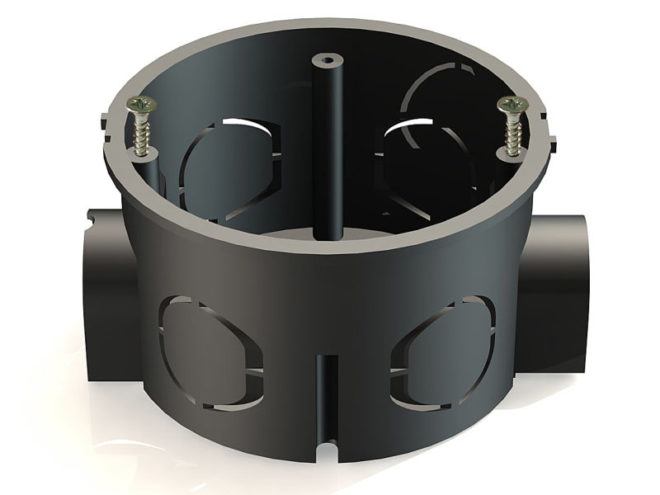

Монтаж выключателей начинается с установки подрозетников (по-другому их называют монтажными коробками). Это, пожалуй, самая простая часть во всём процессе, никаких особенных строительных навыков здесь не нужно, всё делается легко и просто своими руками.

В бетонные, кирпичные, каменные либо блочные стены монтажную коробку устанавливают на гипсовый раствор (в крайнем случае, на штукатурку). Гипсовым раствором намажьте отверстие внутри, быстренько установите подрозетник и замажьте оставшиеся пустые пространства. Гипс застывает за считанные минуты.

Главное, не забыть, что к этому моменту в подрозетник уже должны быть заведены провода!

Когда стены из гипсокартонных листов, то процесс монтажа упрощается. Надо только приобрести специальный подрозетник с крепёжными лапками, вставить его в отверстие и винтами затянуть.

Хорошая видео-инструкция по установке подрозетников:

и по сверлению отверстий под них:

Пошаговая инструкция

Прежде чем вы начнёте процесс монтажа выключателя своими руками, хочется напомнить одно очень важное правило.

Выключатели всегда и везде работают только на разрыв фазы. Они не должны разрывать ноль. Поэтому столь важно при коммутации проводов к контактам выключателя, точно определить фазную жилу. Если вы перепутаете ноль и фазу, коммутационный аппарат от этого работать не перестанет. Но патрон осветительной лампы при этом всегда будет находиться под напряжением. Во время замены сгоревшей лампочки есть вероятность поражения человека электрическим током.

Итак, монтажная коробка в стене установлена, в неё заведено две жилы провода. Можно приступать к непосредственному монтажу коммутационного аппарата:

1. Первым делом необходимо определить фазный провод. Возьмите индикаторную отвёртку и поочерёдно прикоснитесь ею к обеим жилам. Если индикаторное окошко на отвёртке засветилось, значит, этот провод и есть фаза, можете аккуратно наметить его при помощи изоляционной ленты.
2. Теперь отключите автомат, который подаёт напряжение на комнату или общий на квартиру. Снова при помощи индикаторной отвёртки на месте производства работ, проверьте, что напряжение отсутствует. Прикоснитесь ею к недавно обнаруженному и намеченному фазному проводу, отвёртка светиться не должна.
3. Возьмите в руки выключатель, при помощи плоской отвёртки слева или справа подденьте легонько клавишу и снимите её.
4. Открутите два винта, при помощи которых крепится защитная рамка, и снимите её.
5. В верхней части рабочего механизма есть два контактных винтика. На многих моделях они имеют обозначения. Например, цифры «1» и «3», либо английская буква «L» и стрелка, направленная вниз, соответственно эти символы обозначают входящий и выходящий контакты. Раскрутите эти винтики.
6. Провода, заведенные в подрозетник, зачистите от изоляции на 1 см. Вставьте фазный провод в отверстие входящего контакта, а вторую жилу в отверстие выходящего. Затяните винты и проверьте, хорошо ли зафиксированы провода. Если имеет место пошатывание, обязательно подтяните крепче, потому что плохой контакт повлечёт за собой подгорание и дальнейшую поломку выключателя. Но и переусердствовать тут не нужно, чтобы не сорвать винты.
7. Тут же на рабочей части есть ещё два распорных винта. Раскрутите их, расположите рабочий механизм в монтажной коробке, тщательно выровняйте по горизонтали и зафиксируйте в этом положении закруткой распорных винтиков. Проверьте свой труд, слегка попытайтесь пошатать рабочую часть. Если она закреплена в подрозетнике надёжно, установите сверху защитную рамку, прикрутив её двумя винтами.
8. Закрепите на приводе рабочего механизма клавишу и проверьте, как работает установленный выключатель. Для этого включите вводной автомат. Нажмите клавишу выключателя, лампочка в осветительном приборе должна загореться. При обратном нажатии на клавишу, лампочка должна погаснуть.

В современных моделях выключателей вместо винтовых часто применяют втычные контакты, они довольно не плохо себя зарекомендовали. Провод необходимо воткнуть в контактное отверстие, он должен туго зайти и упереться. Если попробовать потянуть проводок обратно, то при определённом усилии он вытягиваться не должен, это означает, что контакт хороший. Только не прикладывайте всю имеющуюся у вас силушку! А чтобы можно было при необходимости вытащить проводок из контактного отверстия, там предусмотрены специальные рычажки.

Подробнее об установке выключателя смотрите в этом видео:

Суть монтажа двух- или трёхклавишного выключателя такая же, разница будет лишь в самой схеме подключения. И уж если вы разобрались, как правильно смонтировать своими руками обычный выключатель, то, наверняка, справитесь и с более сложными коммутационными аппаратами.
