Монтаж дымохода «сэндвич». Рекомендации специалистов. Как монтировать самый пожароопасный участок дымохода: проходной узел Как вывести трубу из бани через потолок

В современных банях уже давно не топят печь «по-черному», ведь над каждым парным помещением непременно возвышается дымоход, с помощью которого устраняется весь угарный дым. Более того, дымоходная труба помогает намного быстрее прогреть внутреннюю часть помещения, а также создает уютную атмосферу для отдыха, устраняя дым и копоть.

Самостоятельно возводя баню, домашние умельцы должны позаботиться об установке не только дымохода, но и дополнительных узлов, которые повысят свойства противопожарной безопасности. Особо следует отметить, с точки зрения противопожарной страховки, потолочную разделку потолка. Ведь правильный монтаж потолочно-проходного узла для бани не допустит возникновение пожара, а это значит, что все имущество владельца будет надежно сохранено. На чем основана установка анализируемого узла, и в какой последовательности она осуществляется, будем рассматривать далее в статье.

Материал для огнезащиты потолочно-проходного узла

В первую очередь следует выбрать качественный материал, помогающий предотвратить чрезмерное нагревание всех элементов, которые будут соприкасаться с потолочно-проходным узлом (ППУ). Для этого мероприятия можно использовать несколько материалов:

• при помощи минерита, в основе которого лежит цемент, известняк, целлюлоза, слюда;
• используя минеральную строительную вату;
• при помощи асбестокартона или базальтового аналога.

Вышеперечисленные материалы помогут надежно защитить деревянные элементы парной от возгорания, которое может образоваться при сильно повышенных температурных показателях. Какой именно выбирать материал, конечно, вправе решать каждый самостоятельно. Но, если рассматривать экологическую чистоту и безвредность, специалисты рекомендуют отдать свой выбор минериту или базальтовому картону. А вот от асбестокартона лучше отказаться, так как анализируемое изделие способно выделять вредные пары, особенно при нагревании.

Поэтапный монтаж потолочно-проходного узла

Выбрав наиболее подходящий теплоизоляционный материал, можно приступить к поэтапной сборке потолочной разделки парной. Но изначально следует выбрать место на потолке, в котором нужно сделать отверстие для выхода дымохода и, конечно, определить размеры будущей конструкции.

Поэтапный монтаж места для отвода дымоходной трубы

Выбор и монтаж места для будущей потолочной разделки осуществляется в следующей последовательности:

1. Чтобы точно выбрать место, куда выходит наружу дымоход, рекомендуется воспользоваться специальным отвесом, которым пользуются строители.
2. После того как отверстие нужного размера выполнено, нелишним будет задекорировать его со всех сторон, чтобы потолок не утратил свою эстетическую привлекательность. В качестве декора можно выбрать оцинкованный лист металла или нержавейку.
3. Отделочный материал вырезается ножницами по металлу в таком размере, который должен превышать размер готового отверстия на несколько сантиметров.
4. К потолку вырезанный лист металла крепится обычными гвоздями или саморезами из нержавейки.

Обязательно нужно иметь в виду, что начинать размечать вертикальные отверстия нужно с крыши бани, а центр контролировать при помощи отвеса.

Поэтапная установка потолочно-проходного узла

В свободной продаже можно найти различные варианты проходных узлов – как с круглым, так и с прямоугольным сечением. Установка узлов различной конфигурации не вызовет особых сложностей, если домашние умельцы будут производить монтаж в следующей последовательности:

На этом этапе процесс установки потолочно-проходного узла для парной можно будет считать законченным. Начинающим строителям останется только выполнить при необходимости декор готового узла и проверить эффективность работы узла разделки. Как можно понять, процесс монтажа ППУ не так уж и сложен, да и инструментов с материалами потребуется минимальное количество. Поэтому с монтажом узла способен справиться каждый домашний умелец.

Как монтировать потолочно-проходной узел для бани своими руками

В каждой бане обязательно должен быть дымоход, чтобы в парилке не витал удушливый угарный дым. Но не менее важно позаботиться о наличии противопожарной

Проход трубы через потолок бани

Проход дымохода через перекрытие между этажами – потолочная разделка – один из наиболее ответственных этапов строительства бани. Это обусловлено высокой частотой пожаров из-за возгорания деревянных конструкций возле печных труб, а именно такими бывают перекрытия и потолок в банях.

Проход трубы через потолок бани

Правила безопасности диктуют необходимость исключения незащищенного контакта между горячей трубой и легко воспламеняющимися материалами. Для их соблюдения при монтаже дымохода в бане нужно соорудить специальный узел прохода потолка в виде короба с использованием огнезащитных материалов, и выполнить его в точном соответствии с нормативами.

Изготовить узел прохода через потолок можно своими руками

Нормы и правила пожарной безопасности

Любой застройщик может ознакомиться с тем, какое оборудование дымохода считается безопасным, по СНиП 41-01-2003.

Строительные нормы и правила РФ СНиП 41-01-2003

Нас интересует пункт 6.6.22, который диктует отступ в 130 мм в области прохода через этажи для выполненной с защитой дерева кирпичной трубы. Известно, что кирпичные и бетонные трубы имеют более низкую теплоотдачу, чем современные металлические, которые чаще всего применяют в банях. Это означает, что обустраивая разделку одностенной металлической трубы без теплозащиты, следует ориентироваться на другие цифры отступок, которые указаны в приложении «К»:

• 500 мм до дерева без термозащиты;
• 380 мм от нагретой трубы до легковоспламеняемых за слоем термоизоляции.

Данные цифры следует рассматривать как расстояния от дыма внутри трубы до дерева.

Ошибки обустройства потолочно-проходного узла

Производители печей и дымоходов предоставляют документацию, в которой обязательно указывается возможное значение расстояний до перекрытий из различных материалов. Ими и следует руководствоваться при самостоятельном сооружении прохода банной трубы через потолок.

Какие материалы можно использовать для огнезащиты при устройстве ППУ?

И кирпичные, и керамические, и металлические части узлов межэтажной разделки нагреваются до температур, вызывающих риск возгорания древесины. Для надежной изоляции горючих элементов потолочного пирога нужно выполнить прокладку из защитных материалов.

Это материалы, способные защитить деревянные детали от обугливания и возгорания при высоких температурах в зоне сильного нагрева. Но первичную облицовку торцов перекрытия, если соблюдены необходимые отступы, можно проводить не только ими. Для этих целей допускается использование материалов, имеющих класс горючести Г1 (слабогорючие).

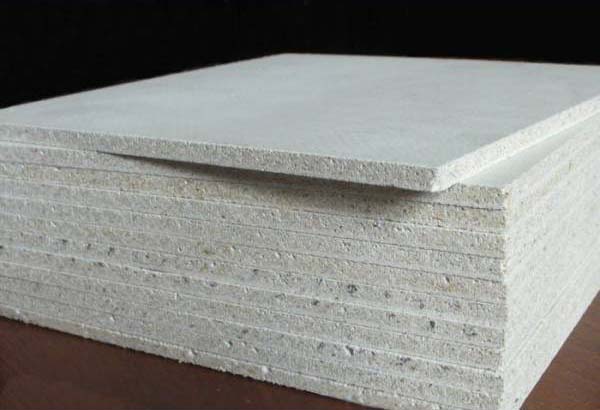

Стекломагниевый лист (СМЛ)

Выбор теплоизолятора может сыграть решающую роль. Следует помнить, что обычная минеральная вата, которую иногда рекомендуют использовать для набивки узла прохода, при нагревании спекается и быстро теряет огнезащитные свойства.

У каменной ваты температура спекания волокон – свыше 1000ºС

Высокая температура приводит к изменению ее структуры – оставаясь неизменной по виду, она может значительно нагреваться и уже не справляется с теплоизоляцией. Для уверенности в надежной термоизоляции дымохода необходимо использовать базальтовую вату, рассчитанную на эксплуатацию при температурах 800-1000°С.

Пример изоляции потолочной разделки базальтовой ватой

Короб ППУ набит теплоизолирующим базальтоволокном

Так же безопасно прокладывать минерит, асбестовый или базальтовый картон. Существует и проверенный временем бюджетный вариант теплозащиты – для нее использовали песок (им засыпали проходной короб) и глину. К примеру, достаточная теплоизоляция части потолка, к которой крепится короб, достигается нанесением на металлический лист с отбортовкой ровного слоя глины толщиной около 2 см.

Сравнение материалов на огнестойкость

Особенности использования дымохода «сэндвич» при проходе потолка бани

Современные металлические банные печи очень часто дополняются стальными трубами из черного или нержавеющего металла. Желая уменьшить жесткое ИК излучение и сделать более безопасным место контакта дымохода и потолка над печью, владельцы бань применяют «сэндвич» - двойную трубу с прокладкой термоизоляционного слоя.

Элементы сэндвич трубы Фото труб дымохода

Важно! Соединение элементов дымохода ни в коем случае не должно попадать на уровень прохода потолочного перекрытия.

В отличие от устоявшегося мнения, наружный кожух сэндвича из нержавеющей стали не намного холоднее основного дымохода. Такая конструкция трубы в принципе служит не для того, чтобы защищать баню от пожара - сэндвич обеспечивает наилучшие условия для устойчивой тяги, именно в этом его основная задача. Рассматривая меры огнезащиты, не стоит надеяться на то, что применение сэндвича в месте прохода дает возможность уменьшить расстояния отступов.

Известно, что вследствие догорания летучих соединений в самой трубе, температура в ней некоторое время растет по мере увеличения высоты. Если на уровне выхода из печи газы имеют температуру 800°С, на уровне 1,5-2 м замеры покажут уже 850°С. Внешний кожух в этих условиях бывает нагрет до 300°С, о чем свидетельствуют цвета побежалости на его поверхности.

Желая быстрее натопить баню, перегревая печь, легко превысить оптимальный режим прохождения продуктов сгорания по трубе. По нормам МЧС температура в дымоходах из нержавеющей стали не должна превышать 400°С, испытания для сертификации проводят именно на эти значения. Большинство любителей пара намного превышают эти параметры. От перегрева металл быстро прогорает, и нужно понимать, что сэндвич в любой момент может превратиться в одностенку. Утеплитель, которым забивается сэндвич, тоже не служит панацеей от пожара. Если собирать дымоход «на дым», а не «на влагу», термоизолятор раскаляется во время топки, а после остывания напитывается конденсатом – в результате со временем теряет полезные свойства.

Все вышесказанное приводит к определенному выводу – не стоит легкомысленно уменьшать рекомендованные отступы, надеясь на защитный кожух сэндвича.

Чертеж потолочно-проходного узла

Важно: при использовании металлических печей и дымоходов из нержавеющей стали при устройстве прохода потолка оптимальный отступ от дыма до деревянных конструкций составляет 380 мм!

Этапы устройства потолочной разделки

Главные задачи, которые стоят перед строителем при обустройстве прохода дымохода через потолок бани, - это защита от возгорания перекрытия и ровная вертикальная установка трубы. Работы проходят в три этапа:

• определение и обустройство места расположения узла разделки;
• монтаж готового или самостоятельного изготовленного защитного кожуха;
• финишная прокладка теплозащиты.

Это общие правила, а конкретные методы работы зависят от многих факторов – выделенного бюджета, предпочтений в выборе материалов, даже от того, были ли соблюдены технологии при возведении бани.

Готовим место для узла прохода дымохода через потолок

Центр прохождения трубы определяют с помощью отвеса. Вырез делают по разметке, немного уменьшив размеры сторон для того, чтобы будущая декоративная панель полностью его закрывала.

Самостоятельно изготовленный проход, как правило, со стороны парной декорируют листом металла – оцинкованной или нержавеющей стали, который одновременно служит тепловым экраном. Размеры листа должны превышать размер выреза под трубу.

1. Вертикально расположенная печная труба будет проходить и сквозь потолочное перекрытие, и через крышу. Выполняя разметку для дымохода, следует начинать с самой верхней точки и пользоваться отвесом.
2. Применяя готовые конструкции ППУ, ориентируются на рекомендованные производителем размеры отверстий.
3. Проводя дымоход через перекрытие самостоятельно, без промышленно изготовленного узла, производят предварительный расчет проходного короба. Строго над местом прохождения трубы в потолочном пироге необходимо проделать сквозное отверстие, по габаритам позволяющее соблюсти требуемые отступы. Рассчитывают их так: к примеру, диаметр трубы 120 мм, через перекрытие будет проходить сэндвич с утеплителем 50 мм. Получившийся наружный размер-230 мм. Допустимое расстояние найдем, сложив два расстояния отступов с внутренним диаметром, до дыма. По нормам безопасности это 2*380+120=880 мм.

Важно! Хорошо, если точное расположение банной печи и дымохода продумывается еще во время составления проекта. В этом случае легко рассчитать такую установку несущих балок перекрытия, чтобы обеспечить необходимое пространство для безопасного прохода трубы между ними.

Устройство проема под дымоход

В противном случае первое, с чего надо начинать работу – изменение конструкции перекрытия над печью. Часть балки, слишком близко расположенной к горячему дымоходу, вырезают и укрепляют установкой прочно прикрепленных к получившимся торцам перемычек. Затем перекрывают потолок.

Монтаж готового узла разделки – проходного патрубка

Преимущества использования фабричной конструкции в простоте монтажа и заведомо эстетичном виде потолка в парной.

Предполагается, что в качестве дымохода при закладке в готовый ППУ будет использоваться сэндвич. Размеры стандартных устройств малы для обеспечения надежной изоляции одностенного дымохода.

В продаже имеются узлы прохода потолка различных конфигураций. В основе конструкции коробка прямоугольного или круглого сечения, жестко соединенная с листом, служащим как для защиты от жара снизу, так и для декоративной отделки. В центре имеется вырез для трубы, узел подбирают по ее диаметру. Готовые проходные конструкции делают из металла, чаще всего из нержавеющей стали, и минерита, с прокладкой термоизолятора и без нее. Наилучшие по своим свойствам – комбинированные, имеющие внутренний металлический короб и внешний минеритовый с воздушной огнезащитной прослойкой между ними.

Устанавливают узел прохода перекрытия таким образом.

1. Торцы вырезанного в потолке отверстия закрывают слоем теплоизолятора, оббивая им дерево по периметру.
2. Нижний лист устройства и все места возможного соприкосновения металла с деревом прокладывают слоем негорючего листового материала. Здесь хороши: минерит, асбестовый и фольгированный базальтовый картон.
3. На колено, которое будет находиться в узле прохода, надевают готовую конструкцию и доводят ее до вырезанного в потолке отверстия. Из помещения парной снизу закрепляют готовый узел в потолке саморезами, обычно отверстия под них заранее предусматривает изготовитель.
4. Диаметр отверстия проходного патрубка всегда больше диаметра трубы. Жесткая привязка недопустима из-за тепловых деформаций, необходим зазор не менее 5 мм. Исходя из того, какой материал будет применяться в качестве огнезащиты возле трубы, принимают решение о целесообразности изоляции зазора. Если нужно, трубу в месте стыка обматывают асбестовым шнуром.
5. Сверху, на перекрытии чердака проводят дополнительную теплоизоляцию. Короб заполняют керамзитом или огнестойкой минеральной ватой.
6. В чердачном помещении узел разделки оставляют без внешней отделки. Если верхний этаж жилой, конструкцию прохода декорируют металлическим листом.

Выпиливание потолочного отверстия по разметке Отверстие для установки проходного узла Короб вставлен в проем и изолирован от него базальтовой ватой

На фото - крепление короба к потолку саморезами и вставленная труба дымохода Монтаж трубы дымохода через потолочную разделку Фиксация верхнего стального листа

Проверка вертикали

Самодельный проход трубы через потолок бани – пошаговая инструкция с фото

• жесть для изготовления короба разделки;
• минерит;
• лист нержавеющей стали;
• лист ГКЛО или базальтокартона;
• Материал для засыпки короба – керамзит, но может подойти и сухая глина.

Проход трубы в данном примере выполняется на этапе перед чистовой отделкой потолка. Это не принципиально, последовательность операций не меняется.

Проход трубы через потолок бани - портал о технологиях строительства бани

Проход трубы через потолок бани Проход дымохода через перекрытие между этажами – потолочная разделка – один из наиболее ответственных этапов строительства бани. Это обусловлено высокой частотой

Как выполнить потолочный узел

В одной из прошлых статей про бани в старину упоминался такой факт, что эти деревянные постройки всегда размещали около воды и подальше от жилых домов. Это в первую очередь было связано с тем, что они часто горели. Отсутствие как таковой дымовой трубы и соломенная крыша - в этом крылась причина возникновения пожаров.

В настоящее время технологии возведения бань ушли вперед, применяется очень много современных строительных материалов, вот только гореть они не стали реже. Это результат неумелой эксплуатации печей (топим пока уши в трубочку не начнут сворачиваться) и ошибочного устройства дымохода.

Про первую причину можно сказать так - нужно соизмерять свои желания со своими возможностями (правильный подбор печи) и просто соблюдать культуру приготовления бани.

Но все же, чаще всего возгорание или задымление происходит по причине неправильного дымоотведения.

Сейчас же более подробно рассмотрим наиболее проблематичный участок дымоходной системы - место где он проходит сквозь потолок.

Часть канала проходящего через перекрытия принято называть разделкой. Она может быть потолочной и кровельной.

Ее еще называют потолочно-проходной узел (ППУ).

Как бы не противились ценители настоящей русской бани печей из металла, нужно признать, что в настоящее время подавляющее большинство приобретают именно такие приборы. А они в свою очередь, за редким исключением, снабжаются железными дымоходами. Поэтому будем разбираться в устройстве разделки на примере представленных данных.

Итак, печь выбрана и водружена на полагающееся только ей место. При этом учтено, что на пути предполагаемого дымохода не встанет потолочная балка или стропильная нога крыши. Дальнейшие работы зависят от готовности потолка.

В этом случае возможно два варианта:

Перекрытие делается при уже установленном дымоходе,

Труба ставится, когда уже готов черновой или чистовой потолок.

В первом случае несколько проще устроить разделку, не нужно ни чего подгонять или переносить. Но такой вариант скорее исключение, гораздо чаще установка печи осуществляется уже после того как перекрытия готовы.

В этом случае определяется как можно точнее где должен пройти канал, затем это место выпиливается в размер разделки.

Заводское ее исполнение - это готовый короб из полированной нержавейки. Марка стали и толщина изделия у разных производителей неодинакова. Приобретать ее лучше сразу вместе с другими элементами дымохода.

Инструмент и составные части д/канала на месте, приступаем к работе. С помощью отвеса определяем точку - центр канала на потолке: нить прижимаем к потолочной доске, а грузик должен зафиксироваться по середине выходного патрубка печи. Далее, берем короб разделки, переворачиваем и приставляем. Совместив его центр с отмеченной точкой, размечаем контур для выпиливания.

Выбрать место под проходной узел можно разными способами, но мы поступаем так - дрелью сверлим отверстие в потолке, а дальше лобзиком производим аккуратный выпил.

Сухие цифры взятые из устаревшего СНиПа, разработанного еще в СССР, нам говорят, что по пожарным нормативам расстояние между горючим материалом, т.е. деревом или воспламеняющимся утеплителем и наружной стенки дымохода должно быть не менее 37см. Современные разделки предполагают это расстояние сократить до 13-26см, при условии применения утепленной трубы. Многие опасаясь, что этого недостаточно увеличивают это расстояние или дополнительно изолируют, заменяя (дополняя) узел листами минерита, магнезита или другими устойчивыми к нагреву материалами.

Отверстие нужного размера готово, далее, примерив короб и убедившись что все как надо, приступаем непосредственно к монтажу. Собрав первую часть д/канала, в том числе элемент с шибером, надеваем на него разделку, после чего на переходной элемент закрепляем сэндвич-трубу, которая проходит через потолок и выходит на чердак.

Затем края короба прилегающего к вагонке изолируем картоном на основе асбеста или базальта и закрепляем его к потолку на саморезы с п/ш.

Дальнейшие работы ведем уже на чердаке, задача не допустить нагрев дерева от стенок трубы. Для этого пространство снаружи короба и внутри необходимо заполнить материалом имеющим низкую теплопроводность и не способным возгораться. В качестве него применяют песок, керамзит, базальтовую вату, вермикулит и минерит.

Разделка, вне зависимости от толщины перекрытия, должна возвышаться над ним не менее чем на 10см,

Если ППУ будет заполняться изол. материалом, то производить крепление двух элементов дымохода здесь не допустимо,

Стык над потолком двух участком канала не ниже 30 см.

Проход через кровлю

Температура в этой части дымохода несколько ниже, чем ППУ, поэтому требования к ее изоляции не так суровы. Но опять же, вырез отверстия, установка следующего колена трубы и изоляция от осадков заставит потратить немало времени.

Обрешетку крыши обрезаем лобзиком, после чего, отметив центр прохождения д/канала отвесом, вырезаем в кровельном материале отверстие немного больше чем диаметр дымохода. Ставим следующий участок трубы, не забывая промазать стык термостойким герметиком, и выводим ее на кровлю. Сэндвич может пройти крышу как через специальную кровельную разделку, так и без нее.

В первом варианте покупается готовая конструкция, имеющая разные углы наклона. Она будет уместна при устройстве комнаты на втором этаже или просто утеплении кровли.

Во втором - ее не только не ставят, а даже не изолируют трубу. Хотя фольгированный материал или этот же базальтовый утеплитель будет не лишним.

Главная беда таких мест - это протечка воды, поэтому следует ответственно провести работы по гидроизоляции. Опять же, для этого можно использовать элемент из магазина, т.к. называемый мастер-флешь или, если вы не ищите легких путей или привыкли делать все сами, изготовить его из листа оцинковки с применением кровельного герметика.

Ну и в заключение хочется сказать, что выполнив все по правилам не стоит забывать про регулярную проверку всех элементов данной системы. И чем старше становится возраст дымохода, тем пристальнее нужно за ним следить.

Установка дымохода в бане через потолок и крышу

В одной из прошлых статей про бани в старину упоминался такой факт, что эти деревянные постройки всегда размещали около воды и подальше от жилых домов. Это в

Каждый человек, решивший построить баню своими руками, должен заранее определиться с тем, как установить трубу в бане через крышу – то есть дымоход. Об устройстве дымохода, его установке и о других нюансах будет рассказано в этой статье.

Установка конструкции вытяжной трубы в бане не требует особых навыков, поэтому в данном процессе не должно возникнуть сложностей, и с этим должен справиться даже начинающий строитель. Главное, во время выполнения строительных работ быть очень внимательным, терпеливым, и не игнорировать рекомендации опытных специалистов, учитывая все нюансы.

Конструкция дымохода бани

Перед тем, как установить трубу в бане, нужно детально изучить все вопросы, касающиеся типов дымоходных труб, их конструкции и то, как правильно проводить процесс установки, а после этого – эксплуатировать.

Лишь в случае изучения всех этих вопросов можно быть точно уверенным в том, что проведенная работа будет качественной, а дымоход сможет прослужить максимально долго.

Разновидности дымоходов

Классифицируются печные трубы для бани по таким двум параметрам:

По материалу исполнения дымоходы бывают кирпичные и металлические.

Дымоходы из кирпича относятся к традиционному варианту, и выделяются тем, что их очень долго и тяжело устанавливать, но в результате получится довольно прочная и долговечная конструкция, обладающая высокими теплоизоляционными характеристиками.

Баня, оборудованная кирпичной вытяжкой, лучше всего защищена от случайных возгораний. К минусам можно отнести то, что ввиду наличия неровностей на внутренней части стенок, со временем накапливается сажа, которая ухудшает тягу, что требует периодической чистки дымохода.

В отличие от кирпичной, металлическую трубу в бане через потолок и крышу установить несложно. Кроме этого в данном случае придется потратить меньше финансовых средств, так как материал стоит значительно дешевле. Негативной стороной является то, что на стальной трубе обязательно скапливается конденсат, поэтому обязательным является теплоизоляция такого дымохода.

По своему размещению дымоходы бывают:

Самым распространенным считается внутренний тип, положительным качеством которого является возможность дополнительного обогрева внутренней части помещений бани. Это в значительной степени уменьшает время нагрева бани, а также экономятся средства на топливо. Однако внутренний тип дымохода требует тщательного и трудоемкого ухода, кроме того, его сложно устанавливать.

Проход трубы через потолок в бане данного типа подразумевает частичную разделку потолка в бане вместе с крышей, и дальнейшую теплоизоляцию трубы. К ряду недостатков можно отнести опасность возгорания и задымления внутренних помещений бани вследствие появления трещины в дымоходе.

Внешний вариант установки дымохода берет свое начало из Америки, и к настоящему моменту становится все популярнее. Данный тип дымоотвода подразумевает вывод его наружу, что в значительной степени понижает шанс неконтролируемого возгорания, а уход становится значительно проще.

К негативным моментам можно отнести тот факт, что внешняя установка потребует организации достаточного дополнительного утепления. Эти мероприятия будут способствовать сохранению передаваемого тепла, позволят не создавать дополнительное отопление для парилки и сохранить часть топлива.

Что представляет собой труба

Конструкция печной трубы определяется материалом ее изготовления и расположением. К примеру, если вы планируете установить печку из кирпича, то к ней подойдет вытяжная труба из керамики или кирпича. Для стальных печей можно применять стальные и керамические трубы.

Чтобы лучше понимать, как правильно вывести трубу в бане, нужно иметь в виду, что бывают сборные печи, которые легко обслуживать, а процесс их установки не нуждается в особых навыках. Как правило, составные конструкции имеют 2-3 трубы, 2 колена, систему водоотвода, шибера, тройники, переходники и дефлекторы. Крепится такая конструкция опорными кронштейнами и хомутами.

Изоляция дымохода представляет собой сэндвич трубу и переходник, имеющий больший диаметр, чем основная труба. Слои изоляции в таких трубах состоят из базальтовой ваты или керамзита.

Строение трубы и ее особенности

Ввиду особенностей конструкции дымохода, перед тем как установить трубу в бане через потолок, следует ознакомиться с некоторыми нюансами. Потому как температурные показатели в бане очень высокие, баня сделана из дерева, и нужно придерживаться санитарных норм, перечень работ по установке будет зависеть частично от этих факторов.

Следует соблюсти такие правила:

• Запрещается использовать в качестве труб для дымохода таковые из алюминия или асбестоцемента. Подойдут: нержавеющая или оцинкованная сталь, керамика или кирпич.
• Определяясь с тем, как сделать трубу в бане через потолок, нужно правильно выбрать теплоизоляционный материал. Он должен быть негорючим и экологически чистым. Подойдет базальтовая вата, керамзит, отражающий фольгированный материал.
• Стоит удостовериться, что все элементы дымоходной конструкции имеют достаточный зазор с деревянными стенами и крышей. Чтобы обеспечить наилучшую безопасность, стоит позаботиться об обшивке металлом всех поверхностей, окружающих конструкцию, то есть печки и котла. В перекрытиях монтируется короб для стальных труб, который впоследствии будет заполнен керамзитом.
• Довольно часто используют сэндвич трубы, которые имеют высокую пожаробезопасность.
• Для заделывания всех щелей между трубой и коробом, и получения надежного крепления можно воспользоваться алюминиевым скотчем или фольгой.

Форма дымохода и его размеры

В процессе сборки дымохода очень важно придерживаться ряда правил, определяющих его форму и размеры. Чаще всего дымоотводящую трубу делают в форме цилиндра. Самое главное, правильно выбрать диаметр и высоту трубы.

Диаметр трубы, как правило, определяется мощностью устанавливаемой печи. К примеру, для квадратной или прямоугольной печи, имеющей мощность до 3,5 кВт, размеры отверстия должны равняться 140×140 мм, а для печей, обладающих мощностью 7,2 кВт – 140×270 мм.

Если дымоотводящий проход круглой формы, то он должен соответствовать размерам отверстия в печи или котле.

Стоит отметить, что площадь трубы должна равняться 8 см 2 на каждый киловатт мощности. Это означает, что для печи в 20 кВт, размер дымохода должен составлять 160 см 2 , или 140 мм в диаметре.

Высота дымовой трубы определяется исходя из высоты сооружения и типа крыши. Проектируя дымоход, очень важно правильно подогнать высоту трубы над крышей. К примеру, если труба находится в 150 см от конька, то высота трубы не должна превышать 50 сантиметров.

Если расстояние находится в пределах от 150 до 300 см, то труба может быть вровень с коньком, но если это расстояние составляет более 300 см, труба должна едва возвышаться над коньком. Если крыша плоская, то высота трубы дымохода равняется 100 см.

Работы по установке трубы в бане

Перед тем как вывести трубу в бане через потолок, следует изучить последовательность работ по установке.

Пошаговая инструкция будет таковой:

1. В потолке и крыше пропиливаются отверстия с размерами 45×45 см.
2. Далее вырезаются две стальные пластины по 50 см каждая – с их помощью будет фиксироваться дымоход.
3. В заготовленных пластинах по углам просверливаются отверстия для крепежа.
4. В центре одной из пластин проделывается круглое отверстие.
5. Другая пластина предназначена для крепления к скату крыши, в ней проделывается отверстие овальной формы.
6. На заранее утепленные трубы, находящиеся внутри помещения, одевается кожух из оцинковки.
7. Торцы закрываются кольцами, а края с внешней стороны трубки подгибаются.
8. В отверстие круглой формы одной из стальных пластин вставляют утепленный нижний конец дымоотводящей трубы, а неутепленный конец одевают на патрубок.
9. Стальной лист закрепляют к перекрытию, при этом стоит обязательно следить за тем, чтобы зазоры со всех сторон были одинаковыми.
10. Используя заранее приваренный патрубок, верхнюю трубу одевают на нижнюю, закрепляя их хомутом.
11. К внутренней части крыши крепят вторую стальную пластину.
12. Место между трубой и деревянными элементами замазывают глиной или заполняют керамзитом.
13. Там, где труба проходит через крышу, кладут влагоотталкивающий слой и прокладывают уплотнитель.
14. После этого на трубу одевают колпак, защищающий ее от осадков.

Методы прочистки трубы

О степени засорения дымоотводящего прохода можно судить по появлению дыма и неприятного запаха внутри помещения, кроме этого ухудшается тяга. В этот момент настоятельно рекомендуется прочистить трубу своими силами. Зачастую, чтобы это проделать, достаточно протопить печь особым сортом дров, или прибегнуть к использованию специального инструмента.

Бывают случаи, когда нужно прибегнуть к механическому методу очистки. Понадобится специальный скребок и щетка с жесткой щетиной и имеющая звеньевую ручку. Чистка трубы начинается с крыши, что влечет за собой попадание большого объема сажи в помещение. Поэтому специалисты советуют укрыть топку толстой тканью, закрыть все двери и окна, и укрыть мебель.

Существует более простой метод очистки – осиновыми дровами. Они выделяют много тепла, что увеличивает тягу – происходит самоочищению трубы. Рекомендуется осуществлять очистку такими дровами единожды в год.

Проводить очистку можно и химикатами, но это, естественно, может привести к загрязнению окружающей среды.

В этой статье мы определились с тем, как сделать проход трубы через потолок бани. Процесс этот весьма прост, но требует от мастера особого внимания и аккуратности. Игнорирование недочетов в строительных работах зачастую приводят к последующему попаданию дыма в баню и иным неприятностям.

Если вы все же решились на сооружение дымохода своими руками, проконсультируйтесь со специалистами сначала, чтобы, имея полученные знания, произвести монтаж трубы правильно и обеспечить последующее функционирование бани на высочайшем уровне.

Как установить трубу в бане: как сделать проход дымохода через потолок, как вывести через крышу правильно, установка, разделка потолка, фото и видео

Как установить трубу в бане: как сделать проход дымохода через потолок, как вывести через крышу правильно, установка, разделка потолка, фото и видео

Как сделать трубу в бане через потолок: 4 важных условия

Правильный вывод трубы через потолок - залог безопасности и долголетия вашей бани Многие современные бани отапливают при помощи дров или угля. Для того чтобы дым выходил беспрепятственно, необходимо трубы, которая также позволит избавиться от остальных продуктов сгорания. Выполнить построение печи можно своими руками. Важно – внимательно отнестись к выводу трубы. Она должны быть безопасной и функциональной. Как сделать трубу в бане через дымоход, можно прочитать в данной статье.

Составление проекта: на что стоит обратить внимание

Перед тем как приступить к изготовлению и выводу трубы, необходимо определиться с необходимым количеством материалов и их качеством. Составление плана позволит рассчитать их нужное количество, а также поможет визуально представить себе будущую конструкцию. Устройство трубы достаточно сложное.

Для устройства трубы существует интересный прием: составление трубы из двух частей. Разделка трубы обеспечивает ее функциональность.

На верх трубы рекомендуется установка не простого зонта, а дефлектора для усиления тяги

В будущем это поможет легко заменить нижнюю прогоревшую часть трубы на новую, при этом, не разбирая конструкцию полностью. Для этого нужно померить расстояние от выходного печного патрубка до конька на крыше. К полученному размеру прибавить 50 см.

• Замерить высоту от пола до потолка.
• Определить общую высоту устройства.
• Определить середину чердака.
• Оставить запасы для нижней и верхней части трубы.

Важно помнить о том, что печная труба должна выходить за конек на полметра. А низ трубы должен иметь запас в 10-15 см. Это обеспечит нормальное расположение трубы с учетом ухода в соединение с печным патрубком.

Особенности вывода трубы

Выходящий печной дым имеет высокую температуру. Это можно использовать для того, чтобы создавать дополнительный нагрев в помещении. Однако следует следовать технике безопасности и следить, чтобы труба не перегревалась слишком сильно.

Перегрев печной трубы может привести к возгоранию потолочного перекрытия. Этого допускать нельзя.

При установке печной трубы важно выбирать самые качественные и проверенные материалы

Нижнюю часть трубы утеплять не стоит. Это обеспечит нагревание воздуха в помещение. А вот верхнюю часть следует утеплить противопожарным материалом.

• Важно убедиться в том, что техника безопасности ни в какой части установки не нарушена.
• Обратить особое внимание на установку и утепление верхней части трубы.
• Выводить трубу нужно с использованием приема установки двух труб.

При установке трубы важно быть очень внимательными. Следует установить ее так, чтобы получать от этого максимальную пользу, но при этом не подвергаться опасности возгорания.

Как вывести трубу из бани через потолок

Собрание дымохода должно быть безопасным. Это основополагающий фактор вывода трубы. Дымоход будет функционировать правильно, если ответственно отнестись к его установке.

Несоблюдение инструкций может привести к возгоранию бани, что может привести к катастрофическим последствиям.

После выхода из печи нужно ставить только толстостенную металлическую трубу без утеплителя, высота которой должна быть не менее метра

Чтобы не произошло возгорания, а труба помогала сохранять тепло и выводить дым, необходимо следовать профессиональным советам. Существуют стандарты, которые следует соблюдать всем владельцам постройки. Расчеты следует делать точными, иначе процесс установки трубы может не завершиться.

Правила установки конструкции:

• Высота трубы не должна быть больше 5 м.
• Трубы не должны быть меньше, чем проход парубка в печи.
• Высота печи должна превышать крышу на 50 см.

Горизонтальные и наклонные участки дымохода не могут превышать метра. Труба должна быть оснащена искроуловителем. Такие простые правила выполнить несложно, зато они обеспечат безопасность и функциональность бани.

Изоляция трубы в потолке бани

Дымоход представляет собой большую опасность, так как в бане постоянно разводят огонь. Для того чтобы труба была безопасной, следует выполнить ее качественную изоляцию. Изолировать трубу можно самостоятельно.

Прежде чем приступить к изоляционным работам, следует изучить правила и инструкции от профессионалов, которые помогут обеспечить безопасность.

Теплоизол прекрасно выдерживает высокую температуру и подходит для изоляции банной трубы

Для того чтобы изолировать трубу, используют глину, асбест и другие материалы. Изоляционный материал должен быть теплоустойчивым. Он не должен возгораться от высокой температуры.

Материалы для изоляции трубы:

• Металлические листы не подходят для изоляции от огня. Это всеобщее заблуждение, которое часто приводи к возгораниям.
• Красный кирпич может быть использован как вариант. Однако он занимает много места, что подойдет не для каждой площади в бане.
• Теплоизол. Это вспененный полиэтилен, который выдерживает высокие температуры и при этом не возгорается.
• Фольгоизол. Это экологичный материал. Он устойчив к воздействию ультрафиолета и высокой температуры.

Все материалы качественные и обеспечивают надежную защиту от возгораний. Чем плотнее материал, тем лучше он сможет устоять перед высокой температурой. Очень современным и качественным материалом считается фольгизол. Он состоит из фольги, которая помогает сохранить тепло в помещении.

Трубу в бане следует делать очень тщательно. От ее качества зависит много факторов, которые влияют на функциональность помещения. Труба помогает избавить помещение от дыма, при этом отдает дополнительное тепло. Важно обратить внимание на конструкцию трубы. Особе внимание следует уделить выводу трубы из потолка. Некачественная изоляция трубы может привести к возгоранию, так как дело касается нагрева материала до очень высоких температур. Чтобы этого не произошло, для изоляции следует использовать самые современные, устойчивые к огню, материалы.

Как сделать трубу в бане через потолок: своими руками как вывести и установить, изоляция крыши, разделка и проход

Как сделать трубу в бане через потолок, знает не каждый. Труба в бане должна быть выполнена с учетом техники пожарной безопасности, а также создать максимальную тягу.

Как выглядит установка трубы в бане?

Прежде чем выполнять монтаж, запомните один важный нюанс. Существуют определенные нормы установки, правила сооружения короба в потолке. Следовать им нужно четко и безукоризненно.

Неправильно расположенная труба в бане через потолок и крышу – серьезное нарушение правил противопожарной безопасности. Последствия могут быть разными, вплоть до сильного пожара. Но если обеспечить хорошую теплоизоляцию, посещение бани станет абсолютно безопасным занятием. По многочисленным просьбам читателей мы решили написать статью о том, как сделать дымоход, какие нормы необходимо соблюдать. А начнем мы с полезных советов.

Что нужно знать начинающему печнику?

Специально для вас мы сделали подборку актуальных рекомендаций, дающих представление о монтаже своими руками. Итак, давайте приступим!

• Когда вы устанавливаете трубопровод в бане, монтаж печного потолочного короба является обязательной процедурой. Она способствует равномерному распределению тепла, которое идет от трубы, исключает вероятность возгорания.
• Какой материал подойдет для изоляции? Допускается использование минеральной ваты, пеностекла, керамзита. Земля и песок вряд ли подойдут. Из-за высокого коэффициента теплоемкости материалы будут держать тепло, а в нашей ситуации это не нужно.
• Желательно, чтобы дымоход в бане имел высоту 4-5 метров в сборе. Обычно его размещают ближе к стене помещения. Поскольку деревянная отделка находится совсем рядом, следует позаботиться о защитном экране.
• Правила ГОСТа выглядят следующим образом. Расстояние от трубы до балки – минимум 13 сантиметров. Диаметр трубы с дополнительной изоляцией – 32-33 сантиметра. Расстояние между балками – от 60 см. Если выводить керамическую трубу в бане через потолок, расстояние должно быть минимум 25 см с каждой стороны.
• От печки всегда делаем металлический вывод из толстого, огнеупорного материала. Даже нержавейка не подойдет – она не сможет выдержать такое длительное воздействие высокой температуры. Высота – минимум один метр.
• Выведение дымохода исключает использование более трех колен (изгибов).
• Там, где конструкция проходит через потолок, рекомендуем использовать сэндвич трубу. Ассортимент таких изделий в магазинах достаточно разнообразен. Можно встретить изделия с толщиной утеплителя от 3 до 10 и выше сантиметров. Берите «десятку» – это надежно и безопасно.

Выбираем надежный материал для теплоизоляции

Качественное перекрытие невозможно без использования таких материалов:

1. Минеральная либо базальтовая вата. Выдерживает нагрев до 600 градусов. Главные недостатки – содержит формальдегид, теряет защитные свойства после намокания.
2. Керамзит. Даже при намокании сохраняет полезные свойства. Обустройство эффективной теплоизоляции невозможно без установки дополнительных емкостей.
3. Минерит. Как и базальтовая вата, может нагреваться до 600 градусов, однако не выделяет вредные вещества, не теряет свои свойства во влажной среде. В состав минерита входят целлюлоза, цемент, минеральные наполнители.
4. Асбест. Считается хорошим изолирующим материалом, хотя при сильном нагреве тоже может выделять опасные вещества.
5. Глина и песок. Использовались, пока не появились более современные утеплители.

Можно сделать вывод, что среди перечисленных выше утеплителей самым оптимальным считается минерит.

Схема типичного дымохода

Установка станет понятнее, когда знаешь, из каких элементов состоит дымоход. Обычно их девять:

1. Печь. В ней нагревается вода, осуществляется нагрев помещения, образуется пар.
2. Минеритовая панель с экраном из нержавейки. Находится за печью, защищает стены от возгорания.
3. Прямо над печью расположен дымоход-конвектор. Он служит для отбора тепла.
4. Шибер. Регулирует тягу.
5. Стартовый адаптер. Находится вверху, обеспечивает переход из одностенной трубы в сэндвич.
6. Вот мы и добрались до потолка. Именно здесь своими руками ставится потолочно-проходной узел. Он является своего рода проходом через стеновые, потолочные покрытия.
7. Дымоход-сэндвич, о котором уже говорилось выше. Защищает конструкцию от выпадения конденсата, служит дополительной теплозащитой.
8. Мастер-флеш. Его также можно соорудить своими руками. Плотно герметизирует проход трубы через потолок в бане на крыше.
9. Завершающим элементом дымохода является оголовок.

Как избежать прогорания?

Даже при корректной разделке избежать перегрева удается не всегда. Труба раскаляется до запредельных температур, вероятность прогорания возрастает.

Есть несколько способов защитить конструкцию и минимизировать повреждения:

• «Водяная рубашка». Она делается прямо на дымоходе. Нагретую воду можно будет использовать для душа. Эффективно, но не так просто соорудить. Потребуется установка выносного бака, подводка воды. Зато температура над водяной рубашкой будет низкой, любые прогорания исключены.
• Бак самоварного типа. Упрощенный вариант, благодаря которому вода также будет нагреваться. Важно вовремя сливать ее или доливать холодную, не допуская закипания.
• Сетка для камней. Преимущество данного метода в том, что камни отлично сушат воздух. Сложности могут возникнуть разве что с поиском надежной опоры, поскольку камни весят немало.

Использование любого из перечисленных выше методов значительно снижает температуру трубы. Впрочем, можно попробовать и воздушное охлаждение. На теплоизолированную трубу потребуется надеть такую же, но большего диаметра. Сверху и снизу сооружается решетка, обеспечивающая свободный приток и отток воздуха.

Потолочная разделка самостоятельно: как сделать?

Как вывести трубу в бане своими руками, не прибегая к помощи специалистов, не используя фабричные узлы?

Рассмотрим рабочий процесс поэтапно:

• Подготовить лист нержавейки для перекрытия дыры. Для этого нужно замерить и вырезать нужный размер. Обратите внимание, что металлический круг должен быть больше диаметра трубы примерно на 0,2 см. Если планируется монтаж дымохода типа «сэндвич», диаметр круга немного превышает наружный диаметр сэндвича.
• Под трубу в районе потолка вырезается дыра.
• По периметру ее края заделываются ватой, а сверху на изолятор набивается металл в виде полосок.
• Теперь нам нужно сделать дымоход для бани через потолок. Первым делом ставится одностенная труба на печку. На нее необходимо надеть квадрат из нержавейки с уже вырезанным отверстием, а затем выполнить установку сэндвича.
• Выводимый кусок трубы всегда выставляется вертикально. Чтобы зафиксировать его со стороны чердака, рекомендуем использовать металлические планки. Закрепить их в нужном положении совсем несложно. Обратите внимание, что планки играют роль направляющих, тогда как сам дымоход в креплении не нуждается. Необходимо, чтобы он двигался свободно, ведь при остывании металл будет менять свои размеры.
• Укладка слоя изолятора осуществляется со стороны помещения. Нужное количество материала укладывается между пластиной и потолком. Используйте саморезы, чтобы зафиксировать пластину. Отверстия сверлим заранее: 4 по краям, а также по 1-2 с каждой стороны.
• Получившийся проход обязательно утепляем – и разделка готова.

Сделанный своими руками вариант трубы в потолке бани – не фантастика и не архисложная задача. Эта процедура доступна каждому и не вызовет трудностей. Главное – соблюдать все нормы и четко следовать руководству.

Установка трубы в бане через потолок и крышу: схема правильного дымохода

Распространенная проблема – потолок смонтирован, печь куплена, но поставить отверстия вы забыли. Как правильно установить трубу в бане через закрытый потолок?

Как вывести трубу из бани через потолок своими руками

При проектировании бани важно предусмотреть качественно обустроенный дымоход, чтобы продукты горения беспрепятственно уходили из помещения, не создавая опасности для парящихся. Как вывести трубу из бани через потолок правильно своими руками по шагам? Этот вопрос рассмотрим в данной статье.

Одним из вариантов вывода дымохода является вывод его через потолочное пространство и кровлю. Этот вариант является более надёжным и прочным.

Чтобы изготовить такой дымоход, можно использовать разные виды материалов, но, в любом случае, необходимо соблюдать правила технологии отделки.

Сегодня используется несколько разновидностей дымоходных труб:

• труба из нержавейки или чёрного металлического листа с толстыми стенками;

• двустенная труба с прослойкой несгораемого утеплителя (сэндвич-труба);

• кирпичная кладка дымохода.

Всё чаще люди начинают обращать внимание на более дорогие варианты отделок дымоходов, предпочитая надёжность и безопасность. Обычные металлические дымоходы способны спровоцировать возгорание в помещении, в то время как кирпичная труба или сэнвич-дымоход надёжно защищают баню от возгорания.

Правила установки дымоходной трубы

Существует несколько правил, которые следует соблюдать при установке дымохода:

1. перед установкой важно тщательно спланировать его расположение;
2. участок трубы, расположенный горизонтально от печи до врезки, не должен быть больше 1 метра;
3. труба из металла должна иметь зазор до легковоспламеняющихся отделочных элементов не менее 1,5 м;
4. дымоход следует устанавливать так, чтобы его срез не пришёлся на подветренную зону. Это существенно снизит силу естественной тяги;
5. в газоходном канале следует предусмотреть возможность прочистки трубы, в том числе от конденсата.

Профессионалы также советуют защитить одностенную трубу слоем теплоизоляционного материала.

Наиболее часто используют для этого базальтовое волокно. Снаружи слой изоляции закрывается кожухом из оцинкованной стали. Это будет препятствовать образованию конденсата и защитит чердак от пожара.

Этапы установки дымоходов в потолок

Условно можно разделить процесс установки дымоходной трубы в потолочное пространство на несколько этапов.

1 этап: Проектирование

Предварительно нужно составить подробный план расположения дымохода.

Важно, чтобы дымоход располагался удобно для парящихся, не был слишком близко расположен к несущим балкам и стропилам, а также предусмотреть необходимый зазор до легковоспламеняющихся отделочных материалов.

2 этап: Покупка дымохода и необходимых материалов

На стадии проектирования также стоит определиться, какой вид дымохода будет установлен в вашей бане. После того, как выбор будет сделан, можно смело идти за покупкой. Не забываем также уточнить у консультантов в магазине, какие дополнительные материалы понадобятся для установки дымохода.

3 этап: Разметка потолочной поверхности для отверстия дымохода

Для того, чтобы верно определить место будущего дымохода, понадобится строительный обвес, с помощью которого помечаем место, где должен располагаться отвод трубы от печи.

4 этап: Вырезаем отверстие под трубу

По сделанной ранее разметке делаем отверстие в потолочной поверхности для будущего дымохода. Не страшно, если отверстие будет на пару сантиметров больше положенного.

С внутренней стороны зазоры будут закрыты специальным коробом, а с чердачной стороны можно будет изолировать зазоры каменной ватой или другим подходящим материалом.

5 этап: Разметка кровли под трубу

Это не менее важный этап работы, который предполагает разметку поверхности кровли под дымоход. Дело в том, что поверхность крыши обычно имеет уклон. Соответственно чем больше уклон кровли, тем больше должна быть площадь отверстия, вырезанного под дымоход.

6 этап: Подготовка отверстия в кровле

Отверстие в кровле вырезают в виде овала, причём, чем больше уклон, тем больше площадь овала. Для закрытия отверстия со стороны улицы в дальнейшем используются специальные резиновые уплотнители.

При выборе уплотнителя очень важно учесть уклон крыши.

7 этап: Установка дымохода

При выборе металлического дымохода необходимо:

• соблюдать расстояние до деревянных конструкций (40 – 50 см), во избежание возгорания в помещении;
• в районе потолочного прохода и на чердачном пространстве трубу необходимо обернуть листом асбеста, который способен препятствовать перегреву близлежащих к трубе материалов.

Асбестовый лист предварительно смачивают в воде, чтобы избежать трещин и разломов при обёртывании, а также сверху оборачивается проволокой, во избежание сползания материала.

В парилке, получившееся отверстие закрывают тонким металлическим листом или асбестом, чтобы уменьшить теплообмен между дымоходом и финишной отделкой. Поверх металлического листа можно засыпать керамзитом или положить базальтовый утеплител.

Для закрытия отверстия в кровле резиновый уплотнитель не подойдёт, так как не выдержит высокой температуры. Следует использовать лист металла, который укладывается на отверстие, а образовавшиеся щели заделывают верёвочным асбестом, обильно смоченным в цементном растворе.

Сэндвич-дымоход

Наиболее простым в установке станет сэндвич-дымоход, который легко монтируется и обеспечивает пожаробезопасность постройки.

Сэндвич-трубы, как правило, состоят из нескольких металлических листов, между которыми укладывается огнестойкий материал.

• на кровлю бани устанавливается узел для плотной фиксации дымоходной трубы;
• труба устанавливается в подготовленное отверстие в кровле;
• пространство, образовавшееся между сэндвич-трубой и трубами большего диаметра, засыпается песком или керамзитом;
• если использование трубы большего размера нежелательно, следует использовать короб для сэндвич-труб, полость которого также засыпается керамзитом;

Важно соблюдать интервал от сэндвич-трубы до финишных отделочных материалов. Они ни в коем случае не должны соприкасаться, чтобы не создавать пожароопасную обстановку.

Кирпичный дымоход

Наиболее надёжной и предпочтительной, но и довольно дорогой, конструкцией является дымоход из кирпича. Перед его установкой необходимо тщательно всё спланировать, не забывая тот факт, что установка такого дымохода в маленьких банях нецелесообразно.

• проделывается отверстие под трубу, диаметр которого должен превышать диаметр трубы на 20 см;
• затем дымоход выводится через поверхность кровли и изолируется металлическим листом;
• конструкцию герметизируют, заводя край металлического листа под кровлю;
• затем к установленной трубе крепится зонтик из металла, защищающий её от влаги;
• финишной отделкой дымохода является нанесение на него термоустойчивой краски, которая защитит металлические части от коррозии.

Закончив установку снаружи, приступаем к установке внутри парилки.

Вначале короб изолируется базальтом и обшивается фольгированным изолятором, а также устанавливается первый элемент дымохода, примыкающий к печи.

Затем устанавливается второе звено дымохода, и короб засыпается керамзитом. После фиксируются все оставшиеся сегменты, и устанавливается металлический зонтик.

На этом работы по установке дымохода через потолок окончены. Как видно, это не такая уж сложная поэтапная процедура, которая, однако, требует определённых теоретических знаний и профессионального опыта.

В любом случае, проявив немного стремления можно сделать данную работу самостоятельно, без помощи профессионалов.

Как сделать дымоход в бане через потолок

Печная труба для бани должна не только хорошо отводить дым, но и быть устроена таким образом, чтобы вероятность возникновения пожара сводилась к нулю. Кроме того, хороший дымоход отлично сохраняет тепло - в таком случае высокая температура в парилке будет поддерживаться в течение долгого времени, а вы при этом сможете сэкономить на топливе.

Как сделать проход трубы через потолок

Основные разновидности дымоходов для бани

Виды дымоходов по материалу изготовления

Внутренний и наружный дымоходы

Кирпичная дымовая труба для бани

Кирпичная дымовая труба для бани

Чтобы получить качественный дымоход из кирпича, очень важно грамотно возвести кладку. Это довольно трудоемкий процесс, который занимает много времени.

Однако при этом труба из кирпича обладает важными преимуществами:

• она прочнее и долговечнее, чем металлическая;
• кирпич хорошо аккумулирует тепло и обладает отличными термоизолирующими качествами;
• баня с кирпичным дымоходом будет лучше защищена от пожара.

Так как кирпичный дымоход обладает всеми этими достоинствами, на этот вариант все-таки стоит обратить внимание. В сооружении кирпичной трубы для бани нет ничего по-настоящему сложного.

Особенности строительства кирпичного дымохода

Но нужно иметь в виду, что кирпичным дымоходам присущ и серьезный недостаток. На внутренней поверхности такой трубы оседают отложения сажи, поскольку она имеет шероховатости и углы. Из-за накопления этой сажи со временем начинает понижаться тяга, и баня прогревается хуже. Если внутренняя поверхность дымохода будет засорена слишком сильно, этот может привести к задымлению бани, также сажа внутри трубы может вспыхнуть.

Впрочем, решить эту проблему довольно просто - нужно всего лишь своевременно чистить трубу. Процесс очистки не занимает много времени, при этом проводить данную процедуру часто не придется.

Дымоход из кирпича - сильные и слабые стороны

Особенности металлического дымохода

Металлические дымоходы, виды

Наилучшим вариантом для сооружения металлического дымохода будет использование сэндвич-труб. Они представляют собой трехслойную конструкцию:

• внутренняя труба;
• расположенный поверх нее слой теплоизоляции;
• наружная труба.

Сэндвич труба для дымохода, структура

Сэндвич-труба имеет два очень важных преимущества:

• она не нагревается снаружи слишком сильно, поэтому не может испортить деревянные перекрытия, кроме того, ее использование сведет риск возникновения пожара к минимуму;
• благодаря трехслойной конструкции с наличием теплоизолятора внутри дымохода в холодное время года не будет образовываться конденсат;
• также за счет наличия утеплителя высокая температура в помещении сохраняется гораздо лучше, однако и такие трубы существенно проигрывают по этой характеристике кирпичным дымоходам.

Схема установки сэндвич дымохода

Вообще же к основным достоинствам металлического дымохода для бани относятся:

• простота установки – сборка такой конструкции отнимет гораздо меньше времени и сил, чем кладка кирпичной трубы;
• гладкая внутренняя поверхность – сажа и копоть будут оседать на ней в минимальных количествах, дым пойдет наружу направленным потоком, и тяга будет хорошей;
• дешевизна - особенно в том случае, если вы не будете использовать готовые сэндвич-трубы, а изготовите их своими руками.

Конденсат появляется на внутренней поверхности металлического дымохода в случае резкого перепада температур. Использование сэндвич-труб позволяет свести эту проблему к минимуму. Чтобы дополнительно уменьшить ее, нужно использовать трубы с как можно более толстым слоем теплоизоляции.

Размеры дымоходов сэндвич

Обратите внимание! Лучше всего сделать металлический дымоход, состоящий из двух основных частей. В таком варианте от печи должна отходить обычная однослойная труба, она будет прогревать внутреннее пространство. Сверху на нее надеваются сэндвич-трубы, именно они и пойдут дальше наружу. Важным преимуществом такого варианта является дешевизна: дело в том, что труба, расположенная возле печи, нагревается сильнее, поэтому она быстрее приходит в негодность. Когда это произойдет, ее можно будет заменить, при этом покупать новую сэндвич-трубу не придется.

Дымоход для бани

Наружный дымоход

В этом варианте дымоход проходит не через потолок - он выводится наружу через стену, а затем идет вверх. Такая конструкция имеет существенные достоинства, среди которых:

Дымоход для бани наружный

Во время ее сооружения на чердаке и в крыше не придется устраивать изолированные переходы. При этом риск попадания воды внутрь помещения будет сведен к минимуму, так как не будет зазоров между трубой и покрытием кровли.

Однако в таком дымоходе довольно быстро конденсируется влага. Чтобы свести проблему к минимуму, трубу нужно очень хорошо утеплить. Другой недостаток наружного дымохода - находясь снаружи помещения, он не прогревает внутреннее пространство бани. В результате расход топлива значительно возрастает.

Слева – внутренний дымоход, а справа – внешний

Внутренний дымоход

В этом варианте, который мы и будем рассматривать в данной статье, дымоход поднимается от печи до потолка, а затем выходит наружу. Такая конструкция будет лучшей для капитальной постройки, которая рассчитана на долгую эксплуатацию. Сделать ее несколько сложнее, однако этим все же стоит заняться, если вы хотите получить действительно хороший результат. В том случае, если дымоход будет устроен по всем правилам, он без проблем прослужит много лет.

Внутренний дымоход, изготовленный из нержавейки

Труба хорошо хранит тепло и согревает внутреннее пространство бани и чердак, к тому же печь охлаждается дольше, поэтому на топливе можно будет сэкономить - это важное преимущество внутреннего дымохода. К существенным недостаткам конструкции можно отнести только более высокую, по сравнению с наружной трубой для отвода дыма, пожароопасность. Однако в том случае, если все сделать правильно и соблюсти все рекомендации, вероятность возникновения чрезвычайного происшествия будет сведена практически к нулю, и о возникновении пожара можно будет не переживать.

Качественная изоляция позволит предотвратить случайный пожар

Безопасность

При сооружении дымохода в бане в первую очередь нужно продумать вопросы безопасности. Ведь в том случае, если что-то будет сделано неправильно, деревянные конструкции могут вспыхнуть очень легко. К проблеме нужно подходить тщательно, тогда баня прослужит действительно долго, а риска для жизни людей не возникнет.

Все необходимые требования, которым должны отвечать дымоходы, установлены соответствующими санитарными правилами и нормами. В них прописано расстояние, которое нужно выдержать между трубой и горючими деталями перекрытий крыши. Эта величина зависит от параметров трубы. Если вы собрались делать дымоход в бане, вам следует ознакомиться со СНиП 41-01-2003, который утверждает правила устройства вентиляции, отопления и кондиционирования. При этом обратите особое внимание на пункт 6.6.22, где и содержится вся необходимая информация.

СНиП 41-01-2003. Файл для скачивания

Чтобы дымоход был полностью безопасен, нужно использовать соответствующие материалы для теплоизоляции:

Негорючая минеральная вата с длительным сроком службы

Также для этой цели подойдут огнестойкий гипсокартон и стекломагниевый лист.

Гипсокартон огнестойкий может выдерживать около часа воздействие прямого огня

Стекломагниевый (стекломагнезитовый) лист (СМЛ), влагостойкий, огнестойкий, морозостойкий, экологически чистый

Нужно обратить внимание и на некоторые другие моменты. Так, важно правильно выбрать материалы, из которых будет выполнен сам дымоход - они должны быть устойчивы к высоким температурам. К примеру, если вы решите использовать металлическую трубу для сооружения дымохода, она обязательно должна быть изготовлена из неоцинкованного материала. Дело в том, что при нагревании до высоких температур цинк начинает испаряться, а испарения его крайне вредны для здоровья.

Устройство кирпичного дымохода

Если вы не обладаете большим опытом создания дымоходов из кирпича, вам лучше не рисковать и выбрать простой, стандартный, проверенный временем вариант конструкции.

Правила устройства печной трубы из кирпича

Такая дымовая труба состоит из пяти основных частей:

• надсадная труба с задвижкой - та часть дымохода, которая идет прямо от печи;
• распушка - расширение дымохода на 30-40 см, которое начинается за 5-6 рядов до потолка;
• стояк - часть дымохода, выходящая в чердачное помещение;
• выдра - расширенная часть, которая предотвращает попадание осадков в щели между покрытием кровли и самой трубой;
• шейка с оголовком - верхняя часть дымохода.

Сверху на шейку можно установить колпак или дефлектор, который защитит трубу от попадания дождя, снега и мусора. Также эта конструкция улучшит тягу.

Элементы кирпичного дымохода

Для сооружения трубы подойдут огнеупорные или обычные полнотелые кирпичи. Класть их можно на состав, изготовленный из смеси цемента и песка или цемента и извести. На участке, где температура будет наиболее высокой, надо использовать огнеупорную глину. Чтобы подготовить такой состав, необходимо взять шамотный порошок и развести его с водой и песком в большой емкости, для этого отлично подойдет 10-15-литровый бак. Консистенция готового к использованию раствора должна быть такой, чтобы он не стекал с мастерка и не прилипал к нему, а медленно сползал, не оставляя следов.

Кладка трубы из кирпича

Кладка дымохода из кирпича

Шаг 1. Первым делом найдите или подготовьте самостоятельно подробную схему кладки.

Схема для выбора высоты дымовой трубы

Шаг 2. Затем выполните из кирпича или армированного бетона фундамент для печи, возведите саму каменку. Высота фундамента должна составлять не меньше 30-40 см, а ширина - на 15-20 см превышать ширину дымохода.

Шаг 3. После этого соорудите сам дымоход, последовательно сделав все его части - надсадную трубу, распушку, стояк, выдру и шейку с оголовком. При этом в надсадную трубу нужно установить задвижку.

Технология кладки дымовой трубы. Сечение, материалы

Самостоятельная кладка печной трубы из кирпича

Шаг 4. На участках, где дымоход проходит через потолок и через крышу, выполните разделку и проложите один из утеплителей, которые были перечислены выше.

Проход кирпичной трубы через потолок

Печная труба на крыше

Шаг 5. Если дымоход располагается возле стены, для повышения надежности и долговечности конструкции его стоит зафиксировать. Крепления можно установить через каждые 30 см.

Шаг 6. Внутреннюю поверхность трубы лучше отделать штукатуркой. Благодаря этому она станет гладкой, в результате на ее стенках будет оседать гораздо меньше сажи. Также после окончания основных работ можно побелить дымоход снаружи.

Шаг 7. Последний верхний участок дымовой трубы, который возвышается над уровнем крыши, надо утеплить, а затем провести его финишную отделку. Для этого можно использовать облицовочный кирпич.

Чтобы получить качественный результат, внимательно следите за толщиной швов. Они должны быть одинаковыми на всем протяжении трубы. Оптимальная толщина такого шва при сооружении дымохода в бане - 15 мм. Опытные печники могут делать работу довольно быстро, но вам торопиться ни к чему - тщательно следите, чтобы кладка происходила кирпичик к кирпичику по заранее найденной или подготовленной вами схеме. Стенки хорошего дымохода должны быть идеально ровными, все углы - идеально прямыми. Чтобы получить такой результат, нужно использовать отвес, уровень и другие инструменты. Если подойти к работе серьезно и не спешить, у вас все получится, даже если раньше вы никогда не выполняли подобную работу.

Выбор металлической трубы для сооружения дымохода в бане

Чтобы выбрать подходящую металлическую трубу для сооружения дымохода в бане, нужно обратить внимание на два основных момента:

Если диаметр окажется слишком маленьким, дым будет плохо вытягиваться наружу, и часть его начнет попадать внутрь помещения. Если же выбрать слишком широкую трубу, дым и теплый воздух пойдут наружу слишком быстро, в результате баня будет остывать. Чтобы купить трубу подходящего размера, нужно принять во внимание необходимую длину дымохода и количество изгибов. Если труба будет иметь два поворота и больше, подойдет диаметр 110 мм.

Толщина стенки должна быть достаточной, чтобы металлический дымоход прослужил долгие годы. Если труба будет тонкой, она скоро придет в негодность, ведь при нагревании металл довольно быстро подвергается коррозии. Это происходит в первую очередь на тех участках, где дымоход сильнее нагревается. Поэтому труба, которая будет отходить от печки, должна иметь более толстые стенки, чем сэндвич-трубы, расположенные над ней.

Монтаж металлического дымохода для бани

Сборка дымохода из сэндвич-труб проходит в 7 основных этапов.

Этап 1. Первым делом нужно вырезать в потолке отверстие, которое должно на 15-20 мм превышать внешний диаметр дымохода.

Этап 2. Также нужно проделать аналогичное отверстие в кровле.

Этап 3. Из листового металла вырезается квадрат, который закроет отверстие в потолке, в этом квадрате также нужно вырезать отверстие для дымохода, а по краям - просверлить отверстия для крепления на саморезы.

Подготовка и установка потолочной проходки

Короб закреплен саморезами

Пример изоляции керамзитом и асбестовым картоном

Этап 4. Первую однослойную трубу надо установить на печь и надеть на нее квадрат из листового металла, который будет закреплен на потолке.

Этап 5. Затем нужно вставить первую сэндвич-трубу в патрубок однослойной трубы.

Этап 6. Таким образом необходимо полностью собрать дымоход, устанавливая и закрепляя одну сэндвич-трубу за другой.

Сборка элементов дымохода «по дыму» и «по конденсату»

Этап 7. К окончанию последней трубы надо приварить колпак, который будет защищать конструкцию от осадков.

Установка дымохода через кровельную проходку

Изоляция для дымохода. Монтаж дымохода на крыше

Прокладка теплозащиты

Чтобы утеплить потолок бани возле трубы, подойдет любой жаростойкий материал. Это могут быть:

Минеральную вату использовать не стоит - она хорошо впитывает воду, поэтому для помещений с повышенной влажностью не подходит. Если оставить потолок возле дымохода без утепления, помещение будет быстро остывать, а затраты на его прогревание значительно вырастут, поэтому пропускать данный шаг не следует.

Изготовление сэндвич-труб своими руками

Как сделать сэндвич трубу

Если вы не хотите тратиться на покупку готовых сэндвич-труб для сооружения дымохода в бане, их можно изготовить своими руками. Тогда они, скорее всего, будут иметь менее презентабельный внешний вид, однако для отвода дыма и защиты от огня эти трубы подойдут не хуже. К тому же никто не мешает вам сделать самостоятельно сэндвич-трубы, которые будут выглядеть так же хорошо, как покупные - все в ваших руках.

Чтобы изготовить их, необходимо:

• взять два листа стали и свернуть их в трубы, при этом диаметры должны быть разными - одна будет внутренней, а другая внешней;
• внутреннюю трубу нужно обернуть теплоизолом;
• затем сверху надо надеть трубу большего диаметра и соединить всю конструкцию воедино вальцовкой;
• следующим шагом необходимо вырезать из того же листового металла хомуты - полоски шириной 20 см, по длине они должны быть больше наружной окружности дымохода;
• этими хомутами труба соединяется сверху и снизу;
• таким образом необходимо изготовить нужное количество сэндвич-труб для сооружения дымохода;
• квадратный лист металла надо закрепить на потолке с помощью саморезов, после этого необходимо поместить на него теплоизоляцию;
• к торцу одной из труб нужно по окружности приварить полоску, чтобы получился патрубок.

Используйте базальтовую минвату для утепления дымохода

Другой вариант - не сворачивать трубы из листового металла самостоятельно, а использовать готовые. Также в магазине можно приобрести и готовые хомуты.

Простой способ устройства дымохода

Существует и более простой способ устройства металлического дымохода в бане, который к тому же обойдется гораздо дешевле. Он предполагает использование исключительно обычных однослойных труб, которые идут от печи вверх и выходят через крышу наружу.

Однослойная труба для бани

Основные особенности такой конструкции:

• для скрепления различных элементов можно использовать саморезы;
• в том месте, где труба проходит через перекрытия, ее можно обмотать любым подходящим утеплителем (к примеру, базальтовой ватой) и асбестовым шнуром.

Стальной дымоход для бани. Труба из нержавейки

Однако такой дымоход не отличается ни долговечностью, ни пожаробезопасностью, и в том случае, если вы хотите получить качественный результат, который будет радовать вас долгие годы, стоит все-таки воспользоваться одним из вариантов, приведенных выше.

Обслуживание дымохода из кирпича и из металла

Существует множество различных способов чистки дымохода. Пожалуй, самый популярный из них - это очищение трубы зимой с помощью снега, который необходимо закидывать сверху. Однако эффективность этого метода невысока. Лучше воспользоваться одним из способов, которые приносят гораздо более заметные результаты.

Чистка дымохода - фото

Промывка и протопка печи

Чтобы продлить срок службы дымохода, периодически нужно проводить контроль всех стыков и проверять общее состояние конструкции, чтобы заметить проблемы, которые могут появиться, на ранних этапах. Как было отмечено выше, в том случае, если вы установите в своей бане металлический дымоход, его нижнюю трубу периодически нужно будет менять, так как она нагревается гораздо сильнее, поэтому быстрее приходит в негодность.

Если вы четко соблюдете технологию, печная труба из кирпича или металла, сделанная своими руками, будет хорошо отводить дым и отлично сохранять тепло. При этом риск возникновения пожара сводится практически к нулю. Как металлическая, так и кирпичная конструкции очень долговечны, поэтому вы очень нескоро почувствуете необходимость сооружать или устанавливать в своей бане новый дымоход.

Проход трубы через потолок в бане – тема очень узкая, требующая большой конкретики, а значит, исключающая из рассмотрения другие важные вопросы. Но это не беда. На нашем сайте вы найдете множество других – обзорных или узкоспециализированных – статей, в которых говорится об устройстве бани от до .

Как вывести: пожарные нормативы

Все особенности проходного узла в бане через потолок связаны с пожарной безопасностью. Печные газы и твердые частицы, образующиеся при сгорании топлива, имеют температуру в несколько сотен градусов (до 700 ). И этот раскаленный поток практически сразу (в случае с металлической печью, потому что у кирпичной бывают лабиринты, где тепло у печного газа отбирают стенки) попадает в дымоход, нагревая его и делая опасным для прилегающих конструкций.

Итак, минимум для изолированных труб (теплоизолятор с сопротивлением теплопередаче 0,3 м2∙°С/Вт) – 13 см, для неизолированных – 25 см.

Еще есть приложение К, которое каждый трактует по-своему, где говорится, что вместе с толщиной печи или трубы (последнее не написано явно) величина отступки равна 50 см до горючих материалов и 38 см – до отделанных штукатуркой толщиной 2,5 см или металлическим листом поверх картона из асбеста толщиной 8 мм. Из этого неявно вытекает, что речь идет о воздушном зазоре между нагретой и горючей поверхностями.

В СП 7.13130.2009 нашлось еще одно дополнение: что размер разделки должен быть на 7 см больше толщины потолка. При этом дается ссылка на уже упоминавшееся выше приложение, где говорится о 50 и 38 см.

НО! В некоторых случаях это рассматривается как указание на размеры отверстия в потолке.

Дымоход: разновидности труб

Из чего может быть изготовлена современная дымовая труба для банной печки? Вариантов не так уж много:

• кирпич (о нем мы в этой статье будем говорить совсем мало, ибо это тема больше к печам из кирпича),
• металл;
• керамика;
• стекло.

Примечательно, что лучшим материалом будет ударопрочное, жаростойкое стекло , на втором месте – керамика, а дальше идут стали разных марок. Ниже приведен ролик, в котором автор составляет список наиболее качественных сталей, но для тех, кому лень смотреть, мы приведем его в виде текста:

1. аустенитная AISI 310 и 310S;
2. аустенитная AISI 316 T L;
3. аустенитная AISI 321;
4. аустенитная AISI 304;
5. с добавлением марганца AISI 201-202;
6. ферритная AISI 409;
7. ферритная AISI 430.

На этом список прерывается на описание эмалированных дымоходов, потом из алюмоцинка, после чего автор переходит к черной углеродистой стали, которую можно использовать только если покрасить жаростойкой эмалью.

Сам ролик вот:

Мы согласимся в том, что керамические дымоходы лучше металлических, но и дороже их. А в том, какие марки стали лучше – доверяем автору видео.

Проход кирпичной трубы через потолок

Отдельного рассмотрения стоит случай, когда через потолок проводится кирпичная труба. В принципе, это тоже входит в работу печника, но даже при этом владельцу стоит понимать, что делается и почему.

Кирпичный дымоход нагревается так же, как и любой другой. Поэтому при прохождении его через межэтажное перекрытие нужна термическая защита этого перекрытия от избыточной температуры.

Кирпичную трубу изолируют либо с помощью кирпича, либо бетона. Для того, чтобы кирпичный ППУ надежно соединялся с трубой, делается «распушка» – это постепенное увеличение сечения трубы за счет дополнительных кирпичей.

Порядовка распушки показана на рисунке ниже.

Альтернативой может быть создание опалубки на размер ППУ и заливка ее бетоном.

Отверстие в перекрытии вырезается под размер распушки.

Но автор ролика считает такое утолщение трубы уродством, и предлагает следовать предписанию, которое не настаивает на том, чтобы изоляция делалась из кирпича. Мы согласны, что можно найти более эффективный материал, но это не минвата! Потому что она превратится в труху со временем .

Проходной узел: устройство и габариты короба

Есть несколько названий для короба, который устанавливается в просвет вырезанного в потолке отверстия: это и «проходной узел», и «разделочный короб» и «разделка потолка», и ППУ (потолочный проходной узел).

Что он собой представляет? Если совсем просто, то это коробка с теплоизолирующим материалом, которая должна держаться в вырезанном вами отверстии, а также держать ровно по центру дымоходную трубу.

Короб для прохода дымохода через потолок для установки печи в парной

Помимо этого есть еще отделка самого отверстия, которое очень желательно укрепить материалом, выдерживающим большие температуры, не возгорающимся и с низкой теплопередачей . Ниже мы поговорим о конкретных материалах, но задачи, которые должны быть ими решены, именно такие.

Проходной узел делается из металла. В частности, это может быть нержавеющая сталь. Во всяком случае та часть, которая видна из парной, обычно делается из нержавейки. В продаже можно найти короба и целиком из нержавейки, и целиком из оцинкованной стали , и их комбинации.

Различаются короба размерами. Причем не только самого короба, но и внутреннего отверстия, через которое должен пройти дымоход. Диаметр варьируется от 115 до 300 мм.

Что касается внешних габаритов, то каждый толкует ГОСТ на свой лад. Мы уже с вами поняли, почему так происходит – одни считают, что короб со стороной 1 метр соответствует ГОСТу, другие, что и 26 см + диаметр трубы – вполне достаточно. И все это – с опорой на технические нормативы.

ВАЖНО! При имеющемся разночтении опираться приходится на здравый смысл.

Что является главным ограничением при прохождении потолка? Потолочные балки, если потолок подшивной. Если размеры короба будут больше расстояния между балками, придется резать балку и вставлять поперечину в другом месте. Это скажется на несущей способности данной балки. Именно поэтому стараются вписать короб между существующими балками без дополнительных трат сил и времени.

Потолок в бане и дымоход. Фото СтройДом

Конечно, если бы положение печи было продумано еще на стадии проектирования, то можно было бы и балки расположить так, чтобы ППУ прошел между ними. Следовательно, и размер ППУ нужно было бы продумывать заранее.

А с другой стороны, сейчас есть материалы с низкой теплопередачей, способные вынести нагрев до 1000-1100 градусов. Если их использовать, то нет нужды в вырезании большого куска потолка. Посмотрите для примера ролик, в котором показано тестовое испытание плиты из силиката кальция . Мы посмотрели потом технические характеристики этого огнеупора – они просто отличные! Полюбопытствуйте сами (мы не рекламируем и не продаем).

А пока суммируем данные. У нас получилось, что согласно СНиП и прочим нормативам есть следующие варианты:

• радиус керамической трубы + изоляция + 13 см;
• радиус керамической трубы + 25 см;
• радиус трубы + 38 см;
• радиус трубы + 50 см.

ВНИМАНИЕ! Нет данных для стальных труб в первых двух случаях.

Что касается устройства, то тут все просто: металлический короб имеет высоту потолочного перекрытия, а сверху и снизу закрывается крышками с отверстиями под диаметр трубы. Крышки больше размеров короба.

Сам короб по всем поверхностям снаружи обкладывается теплоизолятором – минеритом или базальтовым картоном . Внутрь короба насыпается керамзит или укладывается базальтовая вата. Это стандартный вариант, так делается чаще всего. Но в ролике вы видели, что можно обойтись плитой из силиката кальция и изолировать ею трубу в бане от потолка.

Как сделать дымоход: выбираем утеплитель

Огнеупорная плита

На выборе утеплителя, мы считаем, надо остановиться особо. Повторимся: большинство положит внутрь короба керамзит или минвату, снаружи обложит его минеритом (его аналог листы Flamma) или базальтовым картоном. Это годное решение. Сомнительно использовать вместо минерита асбест.

асбокартон (асбестовый картон)

СОВЕТ! Не делайте внутреннюю засыпку из песка, потому что он отлично передает тепло, а при нагреве дымохода градусов до 400 даже это гарантированный пожар. Потому что дерево загорается при 330 градусах, но если долго греть, то загорится и от 150-170 градусов. Песок сослужит очень плохую службу.

Однако в наше время появились и другие огнеупоры – тот же силикат кальция, известный в продаже как суперизол или плиты Silca. Но он представляет собой плитный материал.

Дымоход в потолке бани в районе ППУ можно обложить и другими материалами, имеющими вид ваты или войлока. Если говорить о производных камня, то это базальтин и Basfiber, которые являются технологически более усовершенствованными модификациями минеральной ваты.

Но сейчас можно купить не только их, но и керамические волокна, в частности, это Суперсилика, представляющая собой кремнеземное волокно, из которого делается либо вата, либо маты. У нее вообще нет связующих веществ, которые в минвате выгорают со временем, приводя ее к осыпанию. На сайте изготовителя прямо говорится о том, что это волокно годится для изоляции прохода потолка в бане.

Ниже ролик, в котором показан забавный стресс-тест всего, чем можно набить узел ППУ:

Есть еще вата муллитокремнеземистая, но это уже реальный огнеупор, способный выдерживать температуры раза в два выше максимальных для дымохода.

Сквозь крышу

Одним разделочным коробом дело не ограничивается, когда вы ведете трубу в бане через потолок и крышу. Но мы же решили сделать тему этой статьи достаточно узкой. Тем более что на сайте есть более полный , в котором рассказывается как раз о проводке через чердачное пространство и крышу . Рекомендуем с ним ознакомиться.

Как изолировать трубу от потолка

А вот это интересный вопрос. В одном из роликов говорится, что максимальная температура, до которой может, но не должен нагреваться дымоходный канал, составляет 700 градусов. А так как большинство делает металлические трубы, то по правилам сначала идет монотруба, потом, ближе к потолку, она переходит в сэндвич. То есть в парилке у нас будет ничем не защищенная монотруба – тонкий слой металла, отделяющий от раскаленных газов. А это мощное и жесткое ИК-излучение.

Мы можем рассмотреть задачу изолировать трубу в бане от потолка двояко – и вниз, и вверх. Вниз обычно делается не столько изоляция, сколько приспособление, отбирающее тепло, которое в буквальном смысле «улетает в трубу».

Тут есть два варианта – можно повесить на трубу теплообменник, который будет нагревать воду. А можно повесить сетку с камнями , которая будет забирать тепло на себя и удерживать его дольше, чем металл.

Если рассматривать такие приспособления как изоляцию в частности, то они свою функцию будут выполнять – их температура окажется существенно ниже – вода нагревается до 100 градусов, камни могут удержать и большую температуру, но ниже, чем у газов в трубе.

Что же касается трубы выше потолка, то есть, проходящей через подкровельное пространство и кровлю, то там нужно проявить больше заботы именно об изоляции.

СОВЕТ! Не пренебрегайте противопожарными пропитками для дерева, на чердаке бани они уместны вполне, и способны уберечь ее от возгорания.

Изолировать трубу выше потолка можно коробом из силиката кальция с воздушной прослойкой между трубой и коробом для лучшего охлаждения первой.

Второй вариант – использовать суперсилику. Это керамическое волокно, которое можно купить в виде полотна или мата. Обвернутая им труба станет на ощупь просто теплой. Помимо трубы суперсиликой можно защитить все горючие поверхности в непосредственной близости от дымохода.

Нам даже пришло на ум, что керамическое волокно куда лучше, чем обычная набивка сэндвичей, которая теряет свойства теплоизолятора при образовании внутри конденсата, а со временем оседает и превращается в труху (теряя связующие вещества). А самое неприятное, сэндвич склонен выгорать при частой неправильной топке, что делает такую трубу опасной.

Другими словами, можно попробовать либо вовсе не брать сэндвич, а ограничиться изоляцией суперсиликой, либо заменить этим материалом минвату внутри сэндвича.

Как провести дымоход через потолок своими руками

Начинать желательно еще на стадии проектирования. Расположение печи нужно сопрячь с положением потолочных балок и стропил кровли. В этом случае не придется вообще ничего переделывать. Тогда же принимается решение о размере ППУ. Если делать «по ГОСТу», то есть 38 или 50 см от голой трубы, то вписать между потолочными балками без подреза будет, скорее всего, невозможно. Если же воспользоваться далекими от ГОСТа магазинными вариантами ППУ, то ничего подрезать не понадобится даже при стандартном шаге балок в 60 см.

Однако мы все же приведем рисунок, показывающий как правильно подрезать потолочную балку, которая мешает прохождению ППУ.

На всякий случай уточним, что аналогичная конструкция используется и для подреза стропилин, но в этом случае необходимо делать соседние с подрезанной стропилины двойными (на всю длину).

Те, кто по какой-то причине не хотят делать отверстие ровно над печкой, могут сделать или L-образный дымоход, который выведет трубу в другое место потолка, или вывести ее же под наклоном в 45 градусов – разница определяется величиной смещения – если оно больше метра, то делается наклонный вариант, если меньше – L-образный. Нужно лишь потом дать надежную опору дымоходной трубе, чтобы она удерживала вертикальное положение.

Но это техническое решение, а вот насколько оно хорошо для парной – это другой вопрос. Если честно, то совсем не хорошо . И лишнее ИК-излучение от дополнительных метров дымохода здоровья посетителям не прибавит, увы.

СОВЕТ! Чтобы не пришлось так мучиться, наложите на план пола с фундаментом для печи план кровли – сразу будет видно, куда попадет дымоход. На этой стадии можно подкорректировать сам план.

Итак, подготовка к проходке желательна еще до финальной подшивки потолка. Если все правильно рассчитано, вам останется только вырезать кусок вагонки с парозащитой, утеплителем и гидрозащитой. Ну, если положили черновой и чистовой пол на втором этаже, то их тоже. Но балки останутся целыми.

Вырезать можно тем, что есть под рукой, например, электролобзиком.

Далее нужно выбрать, что именно вы будете отделывать минеритом или силикатом кальция, или базальт-картоном – короб снаружи или стенки отверстия. Допустимо и то, и другое. После крепления плитного утеплителя короб вставляется в отверстие и закрепляется снизу на саморезы.

ВАЖНО! Центр отверстия в потолке должен совпадать с центром трубы. Для этого следует воспользоваться отвесом и совместить центры.

Снизу монтируется труба. Если выбрали сэндвич, то сначала надеваете на патрубок печи монотрубу, не забывая фиксировать все соединения высокотемпературным герметиком. Ближе к потолку на монотрубу надевается старт – это переходник на сэндвич. Уже сэндвич продевается через отверстие ППУ.

Выверяйте вертикали! У трубы должны быть предусмотрены крепления к стене, которые зафиксируют ее в строго вертикальном положении.

После того, как сэндвич продет в ППУ, пространство между ним и стенками короба заполняется другим утеплителем – минватой, керамзитом или керамической ватой . Минвата из этого списка нравится нам менее всего. Керамзит отлично сгодится для бюджетного варианта.

КСТАТИ! Дно короба можно выложить тем же силикатом кальция и им же отделать крышку изнутри.

Закрываем крышку и фиксируем ее на полу чердака саморезами (она выступает за пределы отверстия немного). На этом конкретно проход дымохода через потолок, осуществленный своими руками можно считать завершенным. Дальше – вывод через крышу.

Полезное видео

А это часовое видео, где рассказывается вообще все об установке дымоходов, благо внизу есть возможность выбрать тот кусок, который наиболее актуален для зрителя:

Об ошибках – стоит посмотреть и послушать:

А вот наш любимый ролик про керамическое волокно:

Печная труба для бани должна не только хорошо отводить дым, но и быть устроена таким образом, чтобы вероятность возникновения пожара сводилась к нулю. Кроме того, хороший дымоход отлично сохраняет тепло - в таком случае высокая температура в парилке будет поддерживаться в течение долгого времени, а вы при этом сможете сэкономить на топливе.

Основные разновидности дымоходов для бани

Характеристика	Виды	Особенности
По материалу	Металлические, кирпичные, керамические, асбестоцементные, полимерные	Металлические трубы просты в установке, и большинство предпочитает именно этот вариант. Кирпичный дымоход сделать сложнее, но он более долговечен, чем металлический, и лучше сохраняет тепло. Керамическая труба стоит дороже, но она проста в установке, отличается хорошей термоизоляцией, жаростойкостью и долговечностью. Асбестоцементные дымоходы очень дешевы, но не выдерживают температуры выше 300°C, как и полимерные
По конструкции	Наружные и внутренние	Наружный дымоход выходит сквозь стену и идет вверх снаружи помещения, внутренний выводят через потолок и кровлю

Чтобы получить качественный дымоход из кирпича, очень важно грамотно возвести кладку. Это довольно трудоемкий процесс, который занимает много времени.

Однако при этом труба из кирпича обладает важными преимуществами:

• она прочнее и долговечнее, чем металлическая;
• кирпич хорошо аккумулирует тепло и обладает отличными термоизолирующими качествами;
• баня с кирпичным дымоходом будет лучше защищена от пожара.

Так как кирпичный дымоход обладает всеми этими достоинствами, на этот вариант все-таки стоит обратить внимание. В сооружении кирпичной трубы для бани нет ничего по-настоящему сложного.

Но нужно иметь в виду, что кирпичным дымоходам присущ и серьезный недостаток. На внутренней поверхности такой трубы оседают отложения сажи, поскольку она имеет шероховатости и углы. Из-за накопления этой сажи со временем начинает понижаться тяга, и баня прогревается хуже. Если внутренняя поверхность дымохода будет засорена слишком сильно, этот может привести к задымлению бани, также сажа внутри трубы может вспыхнуть.

Впрочем, решить эту проблему довольно просто - нужно всего лишь своевременно чистить трубу. Процесс очистки не занимает много времени, при этом проводить данную процедуру часто не придется.

Дымоход из кирпича — сильные и слабые стороны

Особенности металлического дымохода

Наилучшим вариантом для сооружения металлического дымохода будет использование сэндвич-труб. Они представляют собой трехслойную конструкцию:

• внутренняя труба;
• расположенный поверх нее слой теплоизоляции;
• наружная труба.

Сэндвич-труба имеет два очень важных преимущества:

• она не нагревается снаружи слишком сильно, поэтому не может испортить деревянные перекрытия, кроме того, ее использование сведет риск возникновения пожара к минимуму;
• благодаря трехслойной конструкции с наличием теплоизолятора внутри дымохода в холодное время года не будет образовываться конденсат;
• также за счет наличия утеплителя высокая температура в помещении сохраняется гораздо лучше, однако и такие трубы существенно проигрывают по этой характеристике кирпичным дымоходам.

Схема установки сэндвич дымохода

Вообще же к основным достоинствам металлического дымохода для бани относятся:

• простота установки – сборка такой конструкции отнимет гораздо меньше времени и сил, чем кладка кирпичной трубы;
• гладкая внутренняя поверхность – сажа и копоть будут оседать на ней в минимальных количествах, дым пойдет наружу направленным потоком, и тяга будет хорошей;
• дешевизна - особенно в том случае, если вы не будете использовать готовые сэндвич-трубы, а изготовите их своими руками.

Конденсат появляется на внутренней поверхности металлического дымохода в случае резкого перепада температур. Использование сэндвич-труб позволяет свести эту проблему к минимуму. Чтобы дополнительно уменьшить ее, нужно использовать трубы с как можно более толстым слоем теплоизоляции.

Цены на дымоходы

Обратите внимание! Лучше всего сделать металлический дымоход, состоящий из двух основных частей. В таком варианте от печи должна отходить обычная однослойная труба, она будет прогревать внутреннее пространство. Сверху на нее надеваются сэндвич-трубы, именно они и пойдут дальше наружу. Важным преимуществом такого варианта является дешевизна: дело в том, что труба, расположенная возле печи, нагревается сильнее, поэтому она быстрее приходит в негодность. Когда это произойдет, ее можно будет заменить, при этом покупать новую сэндвич-трубу не придется.

Наружный дымоход

В этом варианте дымоход проходит не через потолок - он выводится наружу через стену, а затем идет вверх. Такая конструкция имеет существенные достоинства, среди которых:

• простота монтажа;
• безопасность;
• влагозащищенность.

Во время ее сооружения на чердаке и в крыше не придется устраивать изолированные переходы. При этом риск попадания воды внутрь помещения будет сведен к минимуму, так как не будет зазоров между трубой и покрытием кровли.

Однако в таком дымоходе довольно быстро конденсируется влага. Чтобы свести проблему к минимуму, трубу нужно очень хорошо утеплить. Другой недостаток наружного дымохода - находясь снаружи помещения, он не прогревает внутреннее пространство бани. В результате расход топлива значительно возрастает.

Внутренний дымоход

В этом варианте, который мы и будем рассматривать в данной статье, дымоход поднимается от печи до потолка, а затем выходит наружу. Такая конструкция будет лучшей для капитальной постройки, которая рассчитана на долгую эксплуатацию. Сделать ее несколько сложнее, однако этим все же стоит заняться, если вы хотите получить действительно хороший результат. В том случае, если дымоход будет устроен по всем правилам, он без проблем прослужит много лет.

Труба хорошо хранит тепло и согревает внутреннее пространство бани и чердак, к тому же печь охлаждается дольше, поэтому на топливе можно будет сэкономить - это важное преимущество внутреннего дымохода. К существенным недостаткам конструкции можно отнести только более высокую, по сравнению с наружной трубой для отвода дыма, пожароопасность. Однако в том случае, если все сделать правильно и соблюсти все рекомендации, вероятность возникновения чрезвычайного происшествия будет сведена практически к нулю, и о возникновении пожара можно будет не переживать.

Цены на сэндвич дымоходы

сэндвич дымоход

Безопасность

При сооружении дымохода в бане в первую очередь нужно продумать вопросы безопасности. Ведь в том случае, если что-то будет сделано неправильно, деревянные конструкции могут вспыхнуть очень легко. К проблеме нужно подходить тщательно, тогда баня прослужит действительно долго, а риска для жизни людей не возникнет.

Все необходимые требования, которым должны отвечать дымоходы, установлены соответствующими санитарными правилами и нормами. В них прописано расстояние, которое нужно выдержать между трубой и горючими деталями перекрытий крыши. Эта величина зависит от параметров трубы. Если вы собрались делать дымоход в бане, вам следует ознакомиться со СНиП 41-01-2003, который утверждает правила устройства вентиляции, отопления и кондиционирования. При этом обратите особое внимание на пункт 6.6.22, где и содержится вся необходимая информация.

Чтобы дымоход был полностью безопасен, нужно использовать соответствующие материалы для теплоизоляции:

• минеральная вата;
• базальтовый картон;
• минерит.

Также для этой цели подойдут огнестойкий гипсокартон и стекломагниевый лист.

Нужно обратить внимание и на некоторые другие моменты. Так, важно правильно выбрать материалы, из которых будет выполнен сам дымоход - они должны быть устойчивы к высоким температурам. К примеру, если вы решите использовать металлическую трубу для сооружения дымохода, она обязательно должна быть изготовлена из неоцинкованного материала. Дело в том, что при нагревании до высоких температур цинк начинает испаряться, а испарения его крайне вредны для здоровья.

Устройство кирпичного дымохода

Если вы не обладаете большим опытом создания дымоходов из кирпича, вам лучше не рисковать и выбрать простой, стандартный, проверенный временем вариант конструкции.

Цены на комплект дымохода

комплект дымохода

Такая дымовая труба состоит из пяти основных частей:

• надсадная труба с задвижкой - та часть дымохода, которая идет прямо от печи;
• распушка - расширение дымохода на 30-40 см, которое начинается за 5-6 рядов до потолка;
• стояк - часть дымохода, выходящая в чердачное помещение;
• выдра - расширенная часть, которая предотвращает попадание осадков в щели между покрытием кровли и самой трубой;
• шейка с оголовком - верхняя часть дымохода.

Сверху на шейку можно установить колпак или дефлектор, который защитит трубу от попадания дождя, снега и мусора. Также эта конструкция улучшит тягу.

Для сооружения трубы подойдут огнеупорные или обычные полнотелые кирпичи. Класть их можно на состав, изготовленный из смеси цемента и песка или цемента и извести. На участке, где температура будет наиболее высокой, надо использовать огнеупорную глину. Чтобы подготовить такой состав, необходимо взять шамотный порошок и развести его с водой и песком в большой емкости, для этого отлично подойдет 10-15-литровый бак. Консистенция готового к использованию раствора должна быть такой, чтобы он не стекал с мастерка и не прилипал к нему, а медленно сползал, не оставляя следов.

Кладка трубы из кирпича

Шаг 1. Первым делом найдите или подготовьте самостоятельно подробную схему кладки.

Шаг 2. Затем выполните из кирпича или армированного бетона фундамент для печи, возведите саму каменку. Высота фундамента должна составлять не меньше 30-40 см, а ширина - на 15-20 см превышать ширину дымохода.

Шаг 3. После этого соорудите сам дымоход, последовательно сделав все его части - надсадную трубу, распушку, стояк, выдру и шейку с оголовком. При этом в надсадную трубу нужно установить задвижку.

Шаг 4. На участках, где дымоход проходит через потолок и через крышу, выполните разделку и проложите один из утеплителей, которые были перечислены выше.

Видео — Кладка распушки

Шаг 5. Если дымоход располагается возле стены, для повышения надежности и долговечности конструкции его стоит зафиксировать. Крепления можно установить через каждые 30 см.

Шаг 6. Внутреннюю поверхность трубы лучше отделать штукатуркой. Благодаря этому она станет гладкой, в результате на ее стенках будет оседать гораздо меньше сажи. Также после окончания основных работ можно побелить дымоход снаружи.

Шаг 7. Последний верхний участок дымовой трубы, который возвышается над уровнем крыши, надо утеплить, а затем провести его финишную отделку. Для этого можно использовать облицовочный кирпич.

Чтобы получить качественный результат, внимательно следите за толщиной швов. Они должны быть одинаковыми на всем протяжении трубы. Оптимальная толщина такого шва при сооружении дымохода в бане - 15 мм. Опытные печники могут делать работу довольно быстро, но вам торопиться ни к чему - тщательно следите, чтобы кладка происходила кирпичик к кирпичику по заранее найденной или подготовленной вами схеме. Стенки хорошего дымохода должны быть идеально ровными, все углы - идеально прямыми. Чтобы получить такой результат, нужно использовать отвес, уровень и другие инструменты. Если подойти к работе серьезно и не спешить, у вас все получится, даже если раньше вы никогда не выполняли подобную работу.

Видео — Кладка печи и дымовой трубы

Выбор металлической трубы для сооружения дымохода в бане

Чтобы выбрать подходящую металлическую трубу для сооружения дымохода в бане, нужно обратить внимание на два основных момента:

• диаметр;
• толщина стенки.

Если диаметр окажется слишком маленьким, дым будет плохо вытягиваться наружу, и часть его начнет попадать внутрь помещения. Если же выбрать слишком широкую трубу, дым и теплый воздух пойдут наружу слишком быстро, в результате баня будет остывать. Чтобы купить трубу подходящего размера, нужно принять во внимание необходимую длину дымохода и количество изгибов. Если труба будет иметь два поворота и больше, подойдет диаметр 110 мм.

Толщина стенки должна быть достаточной, чтобы металлический дымоход прослужил долгие годы. Если труба будет тонкой, она скоро придет в негодность, ведь при нагревании металл довольно быстро подвергается коррозии. Это происходит в первую очередь на тех участках, где дымоход сильнее нагревается. Поэтому труба, которая будет отходить от печки, должна иметь более толстые стенки, чем сэндвич-трубы, расположенные над ней.

Монтаж металлического дымохода для бани

Сборка дымохода из сэндвич-труб проходит в 7 основных этапов.

Этап 1. Первым делом нужно вырезать в потолке отверстие, которое должно на 15-20 мм превышать внешний диаметр дымохода.

Этап 2. Также нужно проделать аналогичное отверстие в кровле.

Этап 3. Из листового металла вырезается квадрат, который закроет отверстие в потолке, в этом квадрате также нужно вырезать отверстие для дымохода, а по краям - просверлить отверстия для крепления на саморезы.

Цены на коаксильный дымоход

коаксильный дымоход

Пример изоляции керамзитом и асбестовым картоном

Этап 4. Первую однослойную трубу надо установить на печь и надеть на нее квадрат из листового металла, который будет закреплен на потолке.

Этап 5. Затем нужно вставить первую сэндвич-трубу в патрубок однослойной трубы.

Этап 6. Таким образом необходимо полностью собрать дымоход, устанавливая и закрепляя одну сэндвич-трубу за другой.

Сборка элементов дымохода «по дыму» и «по конденсату»

Этап 7. К окончанию последней трубы надо приварить колпак, который будет защищать конструкцию от осадков.

Видео — Монтаж дымохода сэндвич

Прокладка теплозащиты

Чтобы утеплить потолок бани возле трубы, подойдет любой жаростойкий материал. Это могут быть:

• керамзит;
• ячеистый бетон;
• глина.

Минеральную вату использовать не стоит - она хорошо впитывает воду, поэтому для помещений с повышенной влажностью не подходит. Если оставить потолок возле дымохода без утепления, помещение будет быстро остывать, а затраты на его прогревание значительно вырастут, поэтому пропускать данный шаг не следует.

Изготовление сэндвич-труб своими руками

Если вы не хотите тратиться на покупку готовых сэндвич-труб для сооружения дымохода в бане, их можно изготовить своими руками. Тогда они, скорее всего, будут иметь менее презентабельный внешний вид, однако для отвода дыма и защиты от огня эти трубы подойдут не хуже. К тому же никто не мешает вам сделать самостоятельно сэндвич-трубы, которые будут выглядеть так же хорошо, как покупные - все в ваших руках.

Чтобы изготовить их, необходимо:

• взять два листа стали и свернуть их в трубы, при этом диаметры должны быть разными - одна будет внутренней, а другая внешней;
• внутреннюю трубу нужно обернуть теплоизолом;
• затем сверху надо надеть трубу большего диаметра и соединить всю конструкцию воедино вальцовкой;
• следующим шагом необходимо вырезать из того же листового металла хомуты - полоски шириной 20 см, по длине они должны быть больше наружной окружности дымохода;
• этими хомутами труба соединяется сверху и снизу;
• таким образом необходимо изготовить нужное количество сэндвич-труб для сооружения дымохода;
• квадратный лист металла надо закрепить на потолке с помощью саморезов, после этого необходимо поместить на него теплоизоляцию;
• к торцу одной из труб нужно по окружности приварить полоску, чтобы получился патрубок.

Другой вариант - не сворачивать трубы из листового металла самостоятельно, а использовать готовые. Также в магазине можно приобрести и готовые хомуты.

Простой способ устройства дымохода

Существует и более простой способ устройства металлического дымохода в бане, который к тому же обойдется гораздо дешевле. Он предполагает использование исключительно обычных однослойных труб, которые идут от печи вверх и выходят через крышу наружу.

Основные особенности такой конструкции:

• для скрепления различных элементов можно использовать саморезы;
• в том месте, где труба проходит через перекрытия, ее можно обмотать любым подходящим утеплителем (к примеру, базальтовой ватой) и асбестовым шнуром.

Однако такой дымоход не отличается ни долговечностью, ни пожаробезопасностью, и в том случае, если вы хотите получить качественный результат, который будет радовать вас долгие годы, стоит все-таки воспользоваться одним из вариантов, приведенных выше.

Обслуживание дымохода из кирпича и из металла

Существует множество различных способов чистки дымохода. Пожалуй, самый популярный из них - это очищение трубы зимой с помощью снега, который необходимо закидывать сверху. Однако эффективность этого метода невысока. Лучше воспользоваться одним из способов, которые приносят гораздо более заметные результаты.

Чистка дымохода — фото

Способ	Описание
	Чистка ершиком - старый и проверенный метод, который применялся еще в незапамятные времена. Он позволяет добиться отличного эффекта, однако для этого вам придется хорошенько потрудиться. Кроме того, будьте готовы к тому, что немало сажи попадет на вас - работа эта очень грязная.
	Чистка дымохода гирей на тросе - еще один механический способ очистки. Как и прочистка трубы с помощью ершика, он эффективен, но предполагает, что вам придется повозиться, попутно хорошенько перепачкавшись в саже.
	Также можно установить в верхней части трубы вентилятор, который будет работать на всасывание. Он вытянет из дымохода сажу, но нужно подготовиться к тому, что пространство вокруг бани после этого будет загрязнено ей.
	Существует и более простой способ - нужно закинуть в печь осиновых дров. В результате возникнет мощная тяга, и сажа будет выбита наверх. В сухом и сильном жаре, который создает осина, быстро сгорают смолистые вещества, оседающие в трубе в том случае, если вы топите баню дровами из хвойных пород дерева.
	Чистка с помощью химических средств. Здесь существуют разные варианты, к примеру, можно вместе с дровами закинуть в банную печь специальные препараты, усиливающие тягу. Существенное преимущество такого метода перед очисткой с помощью осиновых дров заключается в том, что используемые составы содержат специальные вещества, которые дополнительно разрыхляют сажу. В результате она легко отходит от внутренней поверхности дымохода.
Промывка и протопка печи	Еще один вариант - налить в трубу несколько литров воды, затем надо долго топить печь.

Чтобы продлить срок службы дымохода, периодически нужно проводить контроль всех стыков и проверять общее состояние конструкции, чтобы заметить проблемы, которые могут появиться, на ранних этапах. Как было отмечено выше, в том случае, если вы установите в своей бане металлический дымоход, его нижнюю трубу периодически нужно будет менять, так как она нагревается гораздо сильнее, поэтому быстрее приходит в негодность.

Если вы четко соблюдете технологию, печная труба из кирпича или металла, сделанная своими руками, будет хорошо отводить дым и отлично сохранять тепло. При этом риск возникновения пожара сводится практически к нулю. Как металлическая, так и кирпичная конструкции очень долговечны, поэтому вы очень нескоро почувствуете необходимость сооружать или устанавливать в своей бане новый дымоход.

Видео — Типичные ошибки при установке печей и дымоходов

При проектировании бани важно предусмотреть качественно обустроенный дымоход, чтобы продукты горения беспрепятственно уходили из помещения, не создавая опасности для парящихся. Как вывести трубу из бани через потолок правильно своими руками по шагам? Этот вопрос рассмотрим в данной статье.

Одним из вариантов вывода дымохода является вывод его через потолочное пространство и кровлю. Этот вариант является более надёжным и прочным.

Чтобы изготовить такой дымоход, можно использовать разные виды материалов, но, в любом случае, необходимо соблюдать правила технологии отделки.

Виды труб

Сегодня используется несколько разновидностей дымоходных труб:

Всё чаще люди начинают обращать внимание на более дорогие варианты отделок дымоходов, предпочитая надёжность и безопасность. Обычные металлические дымоходы способны спровоцировать возгорание в помещении, в то время как кирпичная труба или сэнвич-дымоход надёжно защищают баню от возгорания.

Правила установки дымоходной трубы

Существует несколько правил, которые следует соблюдать при установке дымохода:

1. перед установкой важно тщательно спланировать его расположение;
2. участок трубы, расположенный горизонтально от печи до врезки, не должен быть больше 1 метра;
3. труба из металла должна иметь зазор до легковоспламеняющихся отделочных элементов не менее 1,5 м;
4. дымоход следует устанавливать так, чтобы его срез не пришёлся на подветренную зону. Это существенно снизит силу естественной тяги;
5. в газоходном канале следует предусмотреть возможность прочистки трубы, в том числе от конденсата.

Профессионалы также советуют защитить одностенную трубу слоем теплоизоляционного материала.

Наиболее часто используют для этого базальтовое волокно. Снаружи слой изоляции закрывается кожухом из оцинкованной стали. Это будет препятствовать образованию конденсата и защитит чердак от пожара.

Этапы установки дымоходов в потолок

Условно можно разделить процесс установки дымоходной трубы в потолочное пространство на несколько этапов.

1 этап: Проектирование

Предварительно нужно составить подробный план расположения дымохода.

Важно, чтобы дымоход располагался удобно для парящихся, не был слишком близко расположен к несущим балкам и стропилам, а также предусмотреть необходимый зазор до легковоспламеняющихся отделочных материалов.

2 этап: Покупка дымохода и необходимых материалов

На стадии проектирования также стоит определиться, какой вид дымохода будет установлен в вашей бане. После того, как выбор будет сделан, можно смело идти за покупкой. Не забываем также уточнить у консультантов в магазине, какие дополнительные материалы понадобятся для установки дымохода.

3 этап: Разметка потолочной поверхности для отверстия дымохода

Для того, чтобы верно определить место будущего дымохода, понадобится строительный обвес, с помощью которого помечаем место, где должен располагаться отвод трубы от печи.

4 этап: Вырезаем отверстие под трубу

По сделанной ранее разметке делаем отверстие в потолочной поверхности для будущего дымохода. Не страшно, если отверстие будет на пару сантиметров больше положенного.

С внутренней стороны зазоры будут закрыты специальным коробом, а с чердачной стороны можно будет изолировать зазоры каменной ватой или другим подходящим материалом.

5 этап: Разметка кровли под трубу

Это не менее важный этап работы, который предполагает разметку поверхности кровли под дымоход. Дело в том, что поверхность крыши обычно имеет уклон. Соответственно чем больше уклон кровли, тем больше должна быть площадь отверстия, вырезанного под дымоход.

6 этап: Подготовка отверстия в кровле

Отверстие в кровле вырезают в виде овала, причём, чем больше уклон, тем больше площадь овала. Для закрытия отверстия со стороны улицы в дальнейшем используются специальные резиновые уплотнители.

При выборе уплотнителя очень важно учесть уклон крыши.

7 этап: Установка дымохода

При выборе металлического дымохода необходимо:

Асбестовый лист предварительно смачивают в воде, чтобы избежать трещин и разломов при обёртывании, а также сверху оборачивается проволокой, во избежание сползания материала.

В парилке, получившееся отверстие закрывают тонким металлическим листом или асбестом, чтобы уменьшить теплообмен между дымоходом и финишной отделкой. Поверх металлического листа можно засыпать керамзитом или положить базальтовый утеплител.

Для закрытия отверстия в кровле резиновый уплотнитель не подойдёт, так как не выдержит высокой температуры. Следует использовать лист металла, который укладывается на отверстие, а образовавшиеся щели заделывают верёвочным асбестом, обильно смоченным в цементном растворе.

Сэндвич-дымоход

Наиболее простым в установке станет сэндвич-дымоход, который легко монтируется и обеспечивает пожаробезопасность постройки.

Сэндвич-трубы, как правило, состоят из нескольких металлических листов, между которыми укладывается огнестойкий материал.

План работы:

• на кровлю бани устанавливается узел для плотной фиксации дымоходной трубы;
• труба устанавливается в подготовленное отверстие в кровле;
• пространство, образовавшееся между сэндвич-трубой и трубами большего диаметра, засыпается песком или керамзитом;
• если использование трубы большего размера нежелательно, следует использовать короб для сэндвич-труб, полость которого также засыпается керамзитом;

Важно соблюдать интервал от сэндвич-трубы до финишных отделочных материалов. Они ни в коем случае не должны соприкасаться, чтобы не создавать пожароопасную обстановку.

Кирпичный дымоход

Наиболее надёжной и предпочтительной, но и довольно дорогой, конструкцией является дымоход из кирпича. Перед его установкой необходимо тщательно всё спланировать, не забывая тот факт, что установка такого дымохода в маленьких банях нецелесообразно.

План работы:

• проделывается отверстие под трубу, диаметр которого должен превышать диаметр трубы на 20 см;
• затем дымоход выводится через поверхность кровли и изолируется металлическим листом;
• конструкцию герметизируют, заводя край металлического листа под кровлю;
• затем к установленной трубе крепится зонтик из металла, защищающий её от влаги;
• финишной отделкой дымохода является нанесение на него термоустойчивой краски, которая защитит металлические части от коррозии.

Закончив установку снаружи, приступаем к установке внутри парилки.

Вначале короб изолируется базальтом и обшивается фольгированным изолятором, а также устанавливается первый элемент дымохода, примыкающий к печи.

Затем устанавливается второе звено дымохода, и короб засыпается керамзитом. После фиксируются все оставшиеся сегменты, и устанавливается металлический зонтик.

На этом работы по установке дымохода через потолок окончены. Как видно, это не такая уж сложная поэтапная процедура, которая, однако, требует определённых теоретических знаний и профессионального опыта.

В любом случае, проявив немного стремления можно сделать данную работу самостоятельно, без помощи профессионалов.

Полезные видео по выводу дымохода из бани
