Потолочная разделка для дымохода. Разделка крыши под дымоход Крышная разделка

Как правило, при монтаже внутренних дымоходов возникают самые серьезные трудности, когда надо устроить проход дымохода через крышу и перекрытия. Если во втором случае проход через перекрытия в основном должен обеспечивать пожарную безопасность здания, то проход через крышу, помимо пожарной безопасности, должен быть совершенно герметичным от проникновения влаги.

Если проход дымохода через крышу сделан неправильно, то не избежать попадания влаги в негерметичные стыки дымохода, что приведет к намоканию несущих деревянных конструкций , образованию сырости, вредных грибковых плесеней и со временем способно полностью разрушить несущую конструкцию крыши. Чтобы избежать этого, выход дымохода через перекрытие на кровлю должен быть выполнен правильно и аккуратно.

Какой дымоход – такой и проход

Рассматривая данный вопрос, стоит учесть, что существует множество способов организовать выход трубы на крышу. На его устройство влияет, в первую очередь, тип самого дымохода, метод его наружной отделки .

Ведь если, к примеру, происходит монтаж керамического дымохода и его вывод на кровлю, то это один вариант, а если дымоход простой кирпичный или из сэндвич трубы, это совершенно другой.
тоже может иметь несколько вариантов наружной отделки.
Если, к примеру, часть дымохода, находящаяся над крышей, облицовывается кирпичом, то монтаж ведется по одной схеме, а если она просто оштукатуривается, это уже по другой.

Ведь если в первом варианте, непосредственно с крышей, будут контактировать наружные бетонные блоки дымохода, то во втором варианте кирпич, установка которого начинается с промежуточного венца, расположенного под несущей конструкцией кровли.

Материал перекрытия и кровля – немаловажный фактор

В том, как устроен узел прохода дымохода через крышу, немаловажную роль играет покрытие крыши. Чаще всего, приходится работать с покрытием из профнастила, металлочерепицы, ондулина. Нередко возникает необходимость вывести дымоход на мягкую кровлю.

Проходные элементы: различные возможности

В зависимости от материалов перекрытия, вывод сэндвич трубы через кровлю дымохода может устраиваться различным образом. На мягкую кровлю вывод сэндвич трубы своими руками проводится так:
Существуют проходные элементы, которые можно устанавливать в любом удобном месте.

В крыше подделывается отверстие, через которое выводиться, к примеру, труба . Представим, что у нас перекрытие крыши не имеет мощных балок для крепления прохода.

В этом случае используем сборный проход из двух частей, который закрепляется с помощью саморезов изнутри, так, как показано на снимке.
После этого с наружной части на него приклеивается с помощью силикона специальный резиновый уплотнитель.

Сверху укладывается негорючий утеплитель таким образом, чтобы заполнить зазор между сборным проходом и трубой дымохода. При этом утеплительный материал не должен прикрывать резиновый уплотнитель.
Далее крепится крышная разделка, которая идет в комплекте со сборным проходом. Крепление осуществляется с помощью саморезов.

Крышная разделка: типы и варианты

Но нас интересует также защита от воды . Если бы у нас был модульный стальной дымоход из сэндвич трубы, мы бы воспользовались специальной крышной разделкой.
В настоящее время существует множество различных видов крышных разделок по методу исполнения, материала и угла наклона. Как правило, в основном они идут с наклоном 15-35° или 35-55°, в зависимости от угла наклона ската крыши.

Можно ли применить такой способ в нашем случае? Можно, а можно воспользоваться самоклеящейся лентой для примыкания.

Черепичная кровля – особый подход

А если у нас кровля из черепицы и дымоход, обложенный кирпичом? Обработка выполняется с особой старательностью. Для обработки дымохода применяется рифленый, самоклеящийся, листовой алюминий или самоклеящийся листовой свинец.

Наша справка: листовой алюминий или свинец существует в виде изоляционного рулона с самоклеящейся одной стороной. Вторая сторона покрыта свинцовой или алюминиевой фольгой для защиты от различных механических воздействий и агрессивного влияния погодных явлений (снег, дождь, град и т.д).

Кровля из профнастила

Кровля из профнастила заслужила доверие потребителей, благодаря своей надежности и привлекательному виду. На кровлю из профнастила металлическую сэндвич трубу можно вывести так:

на поверхности профнастила намечают место установки;
при помощи болгарки прорезают профнастил, отступив внутрь пару сантиметров. Резать профнастил нужно очень аккуратно, чтобы не образовалось зазубрин;
сделав в углах отверстия прорезы, следует загнуть профнастил вверх;
теперь прорезаем перекрытие, делая аналогичное отверстие;
проводят монтаж металлического короба, через который нужно вывести сэндвич трубу;
выполнив вывод сэндвич трубы на кровлю из профнастила, в короб укладывают минвату или насыпают керамзит;
на сэндвич трубу надевают силиконовый уплотнитель и приклеивают его к профнастилу, образуя герметичный узел вывода дымоходной трубы.

Кровля из ондулина

Сделать проход дымохода через кровлю из ондулина непросто, но все же работу можно выполнить своими руками. Дело в том, что покрытие из ондулина является горючим. Поэтому, чтобы организовать вывод дымоходной трубы, нужно сделать в покрытии из ондулина отверстие большой площади.

Чтобы отверстие в покрытии из ондулина не стало местом протечек, проводят монтаж проходных кровельных деталей, то есть, выход организовывают через металлическую крышную разделку с фартуком. Угол наклона разделки подбирают в зависимости от крутизны скатов кровли из ондулина. При установке разделки, ее концы вводят под расположенные листы ондулина

Металлочерепица: делаем по правилам

Ну а если у нас покрытие из металлочерепицы? Чаще всего, проход дымохода через кровлю из металлочерепицы устраивают традиционной, наружной установкой разделки. Однако этот способ не совсем надежен и эффективен.

Теперь рассмотрим, как правильно установить разделку вокруг печной трубы, облицованной кирпичом на кровле из металлочерепицы .

Для герметичного примыкания металлочерепицы с , выше ската кровли, используем так называемый внутренний фартук.
Внутренний фартук устраивается до укладки металлочерепицы вокруг дымохода.

Внутренний фартук – однозначно штробим

Он может быть изготовлен как из оцинкованной стали с покрытием, так и без него.

Произвести монтаж фартука своими руками следует так:

Стальной профиль надо приложить к стенке трубы и отметить на ней верхнюю кромку фартука.
Затем, с помощью шлефмашинки, надо проштробить стенку трубы по намеченной линии.
По окончании штробления необходимо убрать пыль и промыть штробу водой.
Монтаж внутреннего фартука начинается с его нижнего элемента. Стальной профиль необходимо подрезать в нужных местах. Элемент устанавливается на место и плотно прижимается.
Следите за точным совпадением верхней части элемента со штробой.
Крепление осуществляется с помощью саморезов, вворачиваемых через нижнюю часть внутреннего фартука, в деревянные элементы крыши.

Аналогичным способом подрежьте и установите боковые и верхние элементы фартука. При этом не забывайте делать нахлесты на соседние части фартука, размером не менее 150 мм, во избежание протечек воды.

Вставленный в штробу край стального профиля необходимо загерметизировать с помощью специального герметика.
Под нижний элемент фартука заводится плоский лист, так называемый галстук, по которому пойдет сток воды.

Проводим монтаж галстука своими руками:

«Галстук» для стока воды направляют либо в ендову, либо вниз до карниза крыши.
По краю галстука делается бортик. Это выполняется простым подгибанием края с помощью плоскогубцев и молотка.

После того, как вокруг трубы установлены листы кровельного материала, проводится монтаж наружного фартук а . Он устанавливается аналогично внутреннему фартуку, но его верхняя кромка в штробу не утапливается, а производится герметизация стыка специальным герметиком.

Материалы: правильный выбор — основа безопасности

Мы рассмотрели несколько из многочисленных способов, как устраивается крышная разделка дымохода, позволяющая вывести трубу через перекрытие на кровлю.
Теперь хочется обратить ваше внимание на то, чего ни в коем случае нельзя делать, когда нужно провести дымоход через крышу.

Как правило, современная крыша представляет собой этакий слоеный пирог. Многие материалы, используемые в этом пироге, совершенно не предназначены для соседства с элементами, подверженными нагреву.
Выбирая проходник для дымохода, в первую очередь вы должны позаботиться о пожарной безопасности здания и только во вторую — о его герметичности.
Надо понимать, что дымоход на крыше — это не просто один из элементов декора вашего здания, а действующий агрегат, от правильной конструкции и устройства которого может зависеть сохранность вашего имущества и ваша жизнь в целом.
Любые материалы, будь то герметик, крышка на дымоход, утеплитель и многое другое, должны полностью соответствовать используемому дымоходу.
Ведь возможность одних элементов устройства прохода или герметизации одного дымохода совершенно не подходит для использования с другим.

Нет гарантии – нет материала

Приобретайте материалы только в специализированных магазинах, в которых имеются грамотные продавцы–консультанты, способные правильно оценить устройство вашего дымохода и посоветовать вам приобретение того или иного материала или, наоборот, уберечь вас от необдуманных действий.

Наш совет: при приобретении элементов дымохода, проходов, частей и деталей герметизации и утеплителей, требуйте от продавцов предъявления сертификатов качества на каждый вид продукции.

Если по каким-либо причинам вам не предъявляют сертификаты, откажитесь от приобретения данной продукции. Не верьте на слово об имеющихся сертификатах, типа сертификаты есть, но начальника сейчас нет, а все документы у него.
Устраивая выход дымохода на крышу, приобретайте материалы в тех местах, где на подобную продукцию имеются сертификаты качества, даже если цена будет несколько выше. Подобная экономия может впоследствии дорого вам обойтись.

Хомут

Хомут разнополочный – предназначен для крепления между собой элементов дымохода, используется для улучшения герметизации на стыках. Является обязательным элементом системы.

Разнополочный говорит нам о том, что у него разный размер полок, так что большую полку помещают на меньший участок трубы -папа, а меньшую полку на маму. Важно не перепутать, так как иначе хомут не будет выполнять своих функций. Проверить где меньшая, а где большая полка можно с помощью ручки или карандаша, держим карандаш горизонтально, вешаем на него хомут, в какую сторону наклоняется хомут там и меньшая полка. На одностенный дымоход, собранный по конденсату, монтируется меньшей полкой вверх, большей вниз. На сэндвичи-наоборот, большей полкой вверх, меньшей вниз.

Хомуты эластичны и устойчивы к поперечным перегибам, так что вы сможете с лёгкостью установить их на уже смонтированный дымоход.

Крышная разделка

Крышная разделка дымохода – обязательное условие его безопасной эксплуатации и залог тепла и сухости в доме. Ошибки при выводе дымовой трубы через крышу обычно приводят к протечкам, гниению и разрушению деревянных конструкций кровли, а неправильное крепление самой трубы может стать причиной пожара.

Выводят дымоход сэндвич сквозь отверстие в патрубке крышной разделки, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов.

Важно знать, верхний край фартука крышной разделки обязательно заводят под вышележащий лист шифера или металла.

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак крышной разделки натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Для мягкой кровли, к примеру, битумной черепицы, применяют два типа примыкания - закрытое и открытое. В основном, первый вариант используется довольно редко, так как он сложен при установке и не совсем практичен в использовании, поэтому, мы поговорим о втором методе. В этом случае, дымоотводы примыкают к кровле по тому же принципу, что и металлочерепица, т. е., при помощи фартука крышной разделки и разных герметиков. Только вот фартук крышной разделки для мягкой кровли дымохода делают не из металлического материала, а из ендового ковра, который укладывают под битумную черепицу.

Суть укладки мягкого фартука крышной разделки в том, чтобы черепица с ним полностью сливалась, а в местах стыков кровельных материалов к ковру не было затеканий. И, кроме этого, вода не должна спускаться на чердак по трубе камина/печи, следовательно, на крышную разделку от ковра нужно сделать напуск.

Для фиксации используются разнообразные битумные мастики, хотя не все из них хороши- через некоторое время материал отслаивается, и тогда вода будет проникать сквозь трещины. Исходя из практики, можно отметить, что с этой задачей отлично справляется тот же клей К-36, который может прослужить достаточно долго, не боясь температурных перепадов, влаги и ультрафиолетового излучения.

Для прохода дымовой трубы через любые конструкции можно использовать готовое потолочно-проходное устройство. Потолочно проходное утройство используется как для прохода через потолок, так для прохода через стены. Его выбирают исходя из наружного диаметра трубы. Перед установкой это устройство прохода через потолок необходимо подготовить: все поверхности, которые будут соприкасаться с древесиной обшивки потолка, и все внутренние поверхности проходного короба выкладывают теплоизоляцией, либо используют уже готовые решения ППУ с минеритом, в котором роль теплоизоляции берёт на себя минерит.

Обычно теплоизоляцией служит базальтовая вата, но должна она быть специальной: выдерживать высокие температуры. Покупая материал, убедитесь, что рассчитан он на использование при температурах 800-1000 о С. Эти материалы имеют более высокую стоимость, но экономить на безопасности неразумно. Более дешевые варианты имеют в своем составе связующие, которые при высоких температурах спекаются, из-за чего теплоизоляция теряет все свои свойства, а это может привести к пожару. Кроме того, желательно использовать фольгированный теплоизолятор – это сделает конструкцию еще более безопасной. Необходимо помнить, что расстояние от дымохода до стены из горючего материала должно быть не менее 500мм, до стены из не горючего материала 380мм.

Заизолировав устройство прохода, готовите место для его установки. На потолке размечаете, где будет располагаться дымовая труба. Очерчиваете отверстие подходящего размера: чуть меньше размеров лицевой панели проходного устройства с таким расчетом, чтобы его было удобно крепить к обшивке потолка саморезами. Вырезав отверстие, его края обкладываете тем же теплоизолятором, что и проходной узел, или любым другим с аналогичными свойствами. Для повышения уровня пожарной безопасности можно поверх теплоизолятора укрепить полосы металла. В готовое отверстие вставляете подготовленное устройство прохода. Его можно надеть на трубу и устанавливать вместе с ней. Установив эту конструкцию на место, закрепляете панель проходного узла саморезами (отверстия можно просверлить предварительно). Для большей пожарной безопасности заполняете ППУ теплоизоляцией, примерно наполовину.

Высота дымохода относительно конька крыши

Если труба выходит из крыши на расстоянии менее полуметра от конька, то минимальная высота дымохода над его уровнем должна составлять 50 см. В таком месте меньше собирается снега зимой, что уменьшает риск протечек при его таянии в весенний период и при оттепелях. Расчет высоты дымовой трубы относительно конька основывается на требованиях СНиП41-01-2003 и СП (строительные правила) 7.13130.2013, а также на рекомендациях производителя отопительного устройства.

Если кровля имеет плоскую конструкцию, то высота дымохода над кровлей составляет минимум 50 см. На скатных кровлях в случае расположения дымохода на расстоянии от конька до 1,5 м высота ее должна быть не меньше 50 см относительно последнего или ограждающего парапета. Если дымоход расположен в пределах 1,5–3 метров от конька, то его высота не может быть ниже его или парапета. Когда дымоход находится дальше 3 метров от линии конька, то его минимальная высота определяется путем проведения линии под углом 10 градусов относительно горизонта.

Автономное отопление, будь то дом в несколько этажей или небольшая баня, требует грамотно установленной трубы дымоотвода. От того, насколько правильно она смонтирована, зависит безопасность и эффективность всей системы отопления.

Одной из важнейших составляющих сложной конструкции дымоотведения является короб для дымохода. Его можно самостоятельно установить при готовой крыше или предусмотреть такую возможность на этапе строительства.

Печная труба проходит несколько перекрытий до того участка, как оказывается выведенной на улицу. Она пересекает потолок, чердак и через отверстие в крыше выходит наружу.

На каждом отрезке пути труба испытывает разность температур, соприкасается с горючими материалами. Ключевым моментом установки трубы является ее термо и гидроизоляция. Именно эти функции и призван обеспечить короб для дымохода.

Задачи, которые решает сооружение короба для дымоходной трубы:

Обеспечить изоляцию от перепадов внешней температуры.
Обеспечить изоляцию горячей трубы от горючих материалов потолочного перекрытия, крыши, стропил.
Обеспечить герметичное закрытие отверстия между телом дымоотвода и кровлей.
Защитить участок над крышей от атмосферного воздействия.
Украсить дымоход, создавая визуальную целостность кровли и трубы.

Обратите внимание! Кроме правильно установленного короба, на эффективность печной тяги и долговечность дымоотвода влияет конструкция самой трубы, природа топлива.

Установка короба для дымохода осуществляется на завершающем этапе монтажа системы отопления. Внешний кожух можно сделать самостоятельно или приобрести готовый.

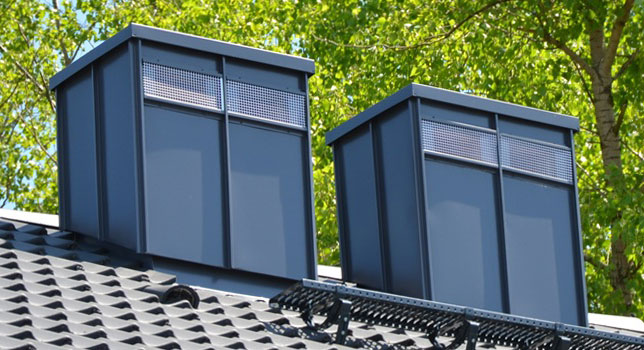

Разновидности коробов

Наиболее распространены короба для дымоотводов из металла. Используют оцинкованную сталь или нержавейку, как самый долговечный материал. Готовые короба из оцинкованного железа можно приобрести с пластиковым защитным покрытием разных цветов, что расширяет эстетические решения дымоотвода.

Частные дома, как правило, имеют самостоятельную систему отопления. Независимо от того каким оно будет газовым, дровяным, угольным, пеллетным или комплексным для него необходимо наличие дымохода, который отводит продукты горения наружу чаще всего через крышу. К дымоотводу предъявляют особые требования как печники, так и кровельщики,так как правильно установленный, он обеспечивает тепло дома и что немаловажно, делает это безопасно.

Дымовой канал строится в соответствии с нормами и правилами строительства и пожарной безопасности, нормативам, определяющим место расположения системы дымоудаления. Проход дымохода через крышу регламентирован СНиП 41-03-01-2003. Его обычно выполняют:
- при строительстве нового дома;
- при капитальном ремонте или реконструкции кровли;
- при замене источника отопления или его смене.
Он должен быть при этом пожаробезопасным и полностью герметичным.

Как правильно выбрать место расположения дымоотвода на крыше

Самым оптимальным вариантом, по мнению котельщиков и кровельщиков, будет устройство дымоотвода на крыше вблизи конька.
- Это позволяет обеспечить зимой минимальное скопление снега вокруг дымоотводной трубы, отсутствие снежных карманов вблизи конька, то есть исключается протечка в зоне примыкания.
- Высота дымохода над кровлей при этом небольшая, что приводит к уменьшению воздействия на его конструкцию внешних неблагоприятных внешних факторов.
- Малая высота дымохода относительно конька создает благоприятные условия для образования наименьшего количества конденсата.
Следует учитывать, что чем дымоотводящая труба расположена ниже по кровельному скату, тем больше согласно строительным нормативам должна быть высота дымохода над крышей.

Если имеется общая стена с многоэтажным домом, то труба выводится выше крыши многоэтажки.

Узлы прохода лучше не устанавливать в следующих местах:
- по соседству с , поскольку любой порыв ветра занесет в мансарду угарные газы и дым;
- ендовах, стыке двух скатов, которые образуют внутренний угол, где обеспечить качественное примыкание к трубе будет затруднительно, кроме того, там образуется огромный снеговой карман.
Дымоотвод нельзя закреплять с крышей жестко, так как при нарушении целостности крыши возникает опасность разрушения дымовой трубы, соответственно, и возгорания.

Как вывести дымоход: выбор конструкции

При устройстве прохода через кровлю пользуются специальными элементами (крышная разделка дымохода ) с фартуками, которые изготовлены из меди, свинца, нержавеющей или оцинкованной стали, рассчитанные на различные углы ската.

От чего зависит выбор конструкции узла прохода

Как сделать дымоход в крыше зависит от определенный факторов:

Материал дымоотводящей трубы. Основными материалами для их изготовления являются огнеупорный кирпич, металл, керамика или асбестоцемент. Для каждого из этих материалов конструкция прохода может иметь свои особенности.

Определяющее условие для нее – температура сгорания топлива. Например, использование дров, угля или торфа для топки печей исключает использование труб из металла.

Наружная отделка дымохода. В зависимости от того, будет ли труба обложена кирпичом или оштукатурен конструкция примыкания получается совершенно разной.

Вид кровельного покрытия. Дымоходы рекомендуется строить с прямоугольным или квадратным сечения, так как для них существуют готовые доборные элементы, которые используют при устройстве примыкания к кровле. Их покупают обычно одним комплектом с кровельным материалом.

Проход трубы дымохода сквозь кровельный пирог

Как известно, чтобы защитить от влаги снаружи и водяного пара, поступающего из внутренних помещений, теплоизоляционный слой заключают в два дополнительных: паро- и гидроизоляционный, причем грамотная изоляция требует непрерывности этих слоев. Но другой стороны, согласно строительным и противопожарным нормам необходимо оставлять определенное расстояние (минимум 13–25 см) от дымохода до горючих материалов, включая паро- и гидроизоляцию из полимерных пленок.

Решением этой проблемы служит обычно создание отдельного короба для прохождения трубы через крышу. Зону примыкания дымохода отделяют от остальной крыши:
- стропильными ногами – по бокам от трубы,
- поперечными балками, закрепленными на толщину стропил – снизу и сверху от трубы.
Расстояние от дымохода до стропил выбирается согласно требованиям тех же СНиП.

Примыкание к паро- и гидроизоляционных пленок к установленному коробу обычно выполняют по стандартной методике:
- полотна надрезают «конвертом»;
- их края их доводят до поперечных балок либо стропил и фиксируют при помощи скоб или гвоздей;
- гидроизоляционную пленку далее прижимают брусьями обрешетки и контробрешетки, а пароизоляционную – основанием для укладки материала для отделки мансардного или чердачного помещения.
Чтобы максимально защитить утеплитель кровельного пирога от влаги, в месте их примыкания к стенкам короба устраивают герметичное уплотнение, используя специальную ленту или клеевой состав.

Гидроизоляция дымохода на крыше в местах примыкания трубы с кровельным покрытием

Несмотря на то что узел прохода дымоотвода зависит от различных факторов, скажем, сечения трубы или типа материала для кровли, однако гидроизоляция дымохода проводится по общему принципу.

Герметизацию дымохода, обеспечивающую отвод от нее воды, которая стекает по стенкам трубы и скату, обычно выполняют при помощи фартука. Верхнюю часть фартука дымоотвода размещают на скате крыши, заводя в обязательном порядке под кровельный материал. То есть кровельный лист, расположенный выше, укладывают на фартук с нахлестом.

В случае модульного дымохода из стали для защиты от воды используется специальная крышная разделка дымохода. Они могут различаться по способу исполнения, материалу и углу наклона.

Герметизация стыков дымохода с различными кровельными материалами.

Дымохода и защитить от воды при проходе через керамическую и цементно-песчаную черепицу можно при помощи эластичной ленты на базе свинца, алюминия. С обратной стороны на нее нанесен клеящий состав.
- Нижней продольной стороной ленту приклеивают к кровле, другой – к трубе.
- Часть ленты, наклеенной на дымоотвод прижимают при помощи металлической профильной планки, имеющей изогнутый профиль и закрепляют ее либо сразу на трубе, используя термостойкие дюбели, либо на штробе, выполненной предварительно в трубе.
- Отбортовка планки герметизируется кровельным герметиком, полностью исключая тем самым проникновение влаги под ленту.
Подобные работы можно выполнить и без самоклеящейся ленты, используя традиционную разделку из металла.

Проход дымохода через мягкую кровлю осуществляют схожим способом, только эластичную ленту заменяют ендовым ковром или заводят на дымоотвод рядовую черепицу.

По такой же технологии изолируют . В этом случае фартук по большей части выполняют из гладких листов, совпадающих по цвету с листами металлочерепицы.

Дымоход через Ондулин гидроизолируют при помощи самоклеящейся изолирующей ленты Ондуфлеш.

При ширине дымохода больше 80 см, то со стороны конька за ним создают разуклонку – маленькую двускатную кровлю, выполняемую, как правило, из материала покрытия. Этот элемент предназначен для отведения дождевой воды и снега от верхнего участка трубы. Хотя, если учесть, что разуклонка может создать проблемные ситуации, лучше делать дымоходы просто уже. Помимо прочего, широкий дымоотвод – это определенное препятствие для проветривания теплоизолированной крыши и требует установки на скате до трубы и после вентиляционных элементов (вент-черепицы, аэраторов и прочего).

Для комфортного круглогодичного проживания, загородный дом должен иметь систему отопления. Вне зависимости от её типа, газовое оно или дровяное, отвод продуктов сгорания происходит через дымоотводную трубу, которая выводиться наружу через крышу дома. Основное назначение кровельной разделки вокруг печной трубы – защита крыши от протечек и перегрева. О том, как выполнить весь комплекс работ правильно и не допустить при этом грубых ошибок, далее в нашей статье.

Герметизация трубы на крыше

Герметизация дымоотвода на крыше проводится с учетом формы трубы и рельефности кровельного покрытия:

Для прямоугольной и квадратной конструкции подойдет металлический фартук;

Для круглых выходов часто используются эластичные резиновые или полимерные проходки;

Трубы типа «сэндвич» оснащают металлическим конусом, закрепленным под углом на стальном фартуке;

Шифер или металлочерепицу оборудуют свинцовыми планками примыкания или системой Мастер Флеш.

Установка трубы на кровлю из металлочерепицы

Места прохода трубы через крышу

Существует закономерность - чем ниже по скату крыши будет размещается труба, тем больше усилий потребуется для гидроизоляция стыка между дымоходом и кровлей.

Крыши, изготовленные из профлиста, оснащают трубами в следующих участках:

–Возле конька . Согласно СНиП 41-01-2003, вывод устройства близ конька снизит вероятность образования снежных карманов и появления конденсата.

Изоляция печной трубы на скате. Прохождение дымохода на расстоянии 500-700 мм. от конька крыши снижает риск протечки и сохраняет стропильную конструкцию. Защитить стык помогут эластичные проходки или доборные элементы фартука.

КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ УЗЛА ПРИМЫКАНИЯ КРЫШИ К ДЫМОХОДУ

Планируя сделать проход дымохода через кровлю своими руками, начните с деревянного короба.

1.Подберите бруски, соответствующие толщине балок перекрытия (минимум 5-10 см), и отмерьте длину, увеличивающую размер трубы на 15-25 см.

2.Соедините доски для образования квадратной или прямоугольной конструкции (соответствующей форме дымохода), прикрепите к горизонтальным и вертикальным балкам перекрытия.

3.Приготовьте дополнительные материалы: верхний и нижний фартук, галстук (длинный гладкий лист с отбортовкой для отвода дождевой воды), герметик.

4.Планки примыкания, образующие фартук, устанавливаются по бокам, сверху и снизу. Внутренний фартук размещают под кровельным материалом для отведения воды. Под него укладывают галстук длиной, равной расстоянию нижнего фартука до карниза. Внешние планки примыкания выполняют декоративные функции, и предупреждают попадание влаги в зону прохождения дымохода через крышу.

5.Закрыть отверстие вокруг трубы и балок перекрытия поможет базальтовая вата. Расстояние между бетонным и кирпичным дымоотводом, относительно элементов стропильной системы - 13 см., от керамической не изолированной трубы оставляют просвет 25 см., при наличии теплоизолирующего слоя - 13 см.

6.Промежуток между трубой и горючим материалом закрывают листовым металлом. Герметичность кровли обеспечивает специальная пленка, которую прорезают конвертом, и фиксируют края на внешней части трубы, деревянного короба.

Организовывая вывод круглой трубы, достаточно подобрать эластичный уплотнитель, исключающей необходимость дополнительной гидроизоляционной защиты вокруг проходки.

РАЗДЕЛКА НА КОНЬКЕ

Отвести воду от дымовой системы, проходящей через конёк, позволит гладкий металлический фартук и декоративная заделка из шифера или профнастила.

1.Проложите возле трубы жестяной лист (галстук), подведенный под кровельный настил.

2.Зафиксируйте нижнюю, затем боковые и верхнюю планку примыкания.

3.Заполните стыки возле трубы герметиком на силиконовой основе.

4.Прижмите верхними планками фартука.

Отвод дождевой воды от дымохода

ПРОХОДКА НА СКАТЕ

Проводя обустройство небольшой проходки, зафиксируйте на скате крыши водоотводный желоб.

Разделка для труб шириной более 80 см потребует создания разуклонки на скате крыши для отвода воды, поступающей сверху к центру дымохода.

Сверху образуются две короткие ендовы (разжелобки). Планка нижней ендовы устанавливается в местах стыков отрицательных углов, защищая от попадания воды в подкровельное пространство. Размещается она, до укладки листов профнастила. Верхняя планка выполняет чисто декоративные функции.

Установка дымохода круглого сечения потребует дополнительных затрат, так как его правильная организация нуждается в дополнительных комплектующих

ОБХОД СТРОПИЛЬНОЙ СИСТЕМЫ

Качественное примыкание кровли к трубе дымохода возможно при наличии жесткой обрешётки, позволяющей равномерно распределить нагрузку. Дымоход обычно устанавливают до укрепления стропильной системы.

Если вывод осуществляется позднее, важно предусмотреть расстояние от стропил более 20 см, в противном случае потребуется демонтировать обрешетку, ослабив общую систему.

Обрешетка под дымоход

1.Установите под элементы стропильного каркаса опорные стойки, срежьте перекрытия и соедините с целыми стропилами, воспользовавшись горизонтальными перемычками.

2.Вокруг дымового отвода обустройте надежный каркас, прочно соединенный со стропильной системой и кровельной обрешеткой.

Проход дымохода через крышу из металлочерепицы

Гидроизоляция дымохода на крыше из металлочерепицы требует подготовки следующих инструментов и материалов:

Строительный карандаш или маркер;

Дрель и набор сверл;

Болгарка с диском 2 мм;

Силиконовый герметик;

Заклепочник;

Алюминиевая ленты и хомуты;

Металлические уголки;

Кровельные саморезы;

Длинная линейка или рулетка;

Плоскогубцы и молоток.

Инструмент и материалы необходимые для работы

Обход дымохода на крыше из металлочерепицы предусматривает создание двух защитных слоёв, которые делаются следующим образом:

1.На обрешетке собирают внутренний фартук, охватывающий крышу и дымоход.

2.Подготавливают внешнюю декоративные планки, покрывающие кровельный материал и нижний фартук.

Если дымовая система размещена поблизости конька, то кромку верхней планки вводят под коньковый элемент.

Обустройство внутреннего фартука начинается нижней стенки стояка.

1.Каждый элемент покрывает скат на 200 мм и поднимается по вертикали вентиляционной конструкции на высоту 150 мм.

2.Боковые планки заходят под гребень металлочерепицы, накрывают нижний элемент фартука по всей длине, выходят за пределы трубы на 20 см.

3.Все детали прочно соединяют саморезами.

4.На трубе отмеряют 15 см, делают болгаркой штроб глубиной 15 мм.

При заливке силикона, его не нужно жалеть, он должен заполнить все пустоты между трубой и фартуком

Важно! Верхняя деталь фартука должна плотно войти в паз, заполненный герметиком.

Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой.

Чтобы саморезы не выделялись на фоне крыши, цвет их шляпок следует подобрать в тон кровельного покрытия

Разделка для круглых труб: металлическая проходка

Заделку дымохода круглой формы поможет провести готовый фартук-колпак, представленный металлическим листом с отверстием, закрытый наклонным усеченным конусом.

1.Лист крепят к обрешетке, пропускают трубу через колпак, верхнюю часть которого прижимают к дымоходу стальным хомутом с термоустойчивой прокладкой.

2.Желая направить поток воды вниз, по краю листа выполняют бортик посредством плоскогубцев и молотка.

Интересно знать! Изготавливают фартук для круглого дымохода из черной стали толщиной 1-3 мм. Покрывают металл термостойкой эмалью, способной противостоять нагреву до 600 градусов. Также возможно изготовление деталей из нержавейки максимальной толщиной 2 мм.

Мастер Флеш - это эластичные проходки выполнены в виде ступенчатой пирамидки с алюминиевой или свинцовой мягкой основой. Конструкция выдерживает диапазон рабочих температур 50°С(+ 130°С), и легко регулируется под крутизну кровли.

Монтаж эластичного узла прохода через кровлю проводят в следующем порядке:

1.Выбирают кольцо уплотнителя с зазором на 20% меньше диаметра вентиляционной системы.

2.Уплотнитель натягивают по трубе, предварительно смочив мыльным раствором.

3.Колпак закрепляется герметиком и шурупами, оснащенными неопреновыми или резиновыми прокладками. Шаг - 35 мм.

Важный момент! Эластичные проходки с гибким свинцовым или алюминиевым кольцом оснащены клеящим слоем, находящимся под защитной пленкой. Для усиления фиксации, используйте дополнительный клеевой состав.

Уплотнитель для дымохода Мастер Флеш удобен и прост в монтаже

АЛЮМИНИЕВЫЕ И СВИНЦОВЫЕ ЛЕНТЫ

Альтернативой готовых проходок послужит гидроизоляция дымохода самоклеющейся алюминиевой/свинцовой лентой на основе битума или модифицированных полимеров. Она позволяет герметизировать стыки трубы и крыши.

Гидроизоляция трубы с помощью самоклеющейся ленты делается в несколько этапов:

1.Очистите место нанесения ленты, после чего плотно прижмите пленку.

2.Оклейте отрезками вертикальную часть дымохода, охватывая одновременно горизонтальное кровельное покрытие.

3.Зажмите ленту планкой из металла и зафиксируйте термостойкими дюбелями.

Лента для герметизации труб - отличный способ сэкономить время и деньги

Герметизация прямоугольных и квадратных труб

Обеспечить надежность крыши в местах ендов и примыканий поможет галстук из металлических деталей (планок примыкания), которые заводят под покрытие на 150-200 мм.

Места соединения фартука с профлистом вокруг дымохода уплотняют кровельным герметиком. Снизу и по бокам устанавливают карнизные отводы, направляющие поток осадков на скат крыши.

Перед тем, как наложить профнастил, необходимо загерметизировать место прохода стояка мембраной.

1.В материале делают крестообразный вырез, и приклеивают к стенкам дымохода на высоте более 5 см.

2.Под верхнюю планку примыкания крепят самоклеющуюся ленту «Вакафлекс»: снизу, сбоку, затем сверху.

Иногда дымоход устраивают в готовой крыше, вырезая в профнастиле отверстие с запасом 1,5-2 см. Для этого металлический лист в месте примыкания прямоугольной трубы отгибают, приклеивают гидроизоляционную мембрану и устанавливают нижнюю, затем верхнюю обрешетку, плотно прижатую к кровельному пирогу и дымоходу.

Меры безопасности при монтаже дымохода должны строго соблюдаться

Оштукатуривание трубы

Во избежание образования толстого слоя штукатурки, следует знать, как правильно утеплить трубы:

1.Для начала заделайте цементным раствором все имеющиеся неровности на трубе;

2.Затем обтяните стенки армирующей сеткой;

3.Завершающим этапом является нанесение штукатурки.

Важно! Прежде, чем замазать первый слой, доведите раствор извести, цемента и шлаковой крошки (или песка) до густоты сметаны, забрызгивайте, не выравнивая. Второе покрытие более плотное, его накладывают мастерком, затирая до получения гладкой поверхности.

Армирующая сетка позволит штукатурке хорошо держаться на трубе и не трескается при высыхании

Укрепление трубы асбестоцементом

Обшивка дымохода асбестоцементом требует использования цементно-известковой смеси, наносимого на поверхность плит.

1.Дымоотвод армируют сеткой и забрызгивают первый слой раствора.

2.На отрезки изоляции наносят новый слой смеси и крепят к поверхности дымохода.

Асбест содержит в себе опасные для человека канцерогены, поэтому специалисты не рекомендуют использовать его в жилых помещениях.

Обшивка листовым железом

Изолируя металлическую трубу, следует соблюдать расстояние дымохода от горючих материалов - 60см.

1.Конструкцию оборачивают минватой толщиной 5 см внахлест, зажимают стальной проволокой. Поверх оборачивают металлическим листом.

2.В предварительно подготовленные зазоры вставляют заклепки, замыкают головки фиксаторов специальным инструментом.

КАКАЯ ПРЕСЛЕДУЕТСЯ ЦЕЛЬ

При подготовке чертежей важно предусмотреть прямое расположение трубы, идущей от печи.

Максимальная температура нагрева внешней стенки дымохода не должна превышать 50 градусов.

Гидроизоляция кирпичной печной трубы на крыше позволяет соблюдать установленные нормы, а металлические элементы потребуют дополнительного утепления, предупреждающего образование конденсата.

После монтажа трубы, достаточно провести оштукатуривание с последующей укладкой миллитового кремнезема, теплоизоляционной ваты МКРР – 130 или рулонного фетра МКРФ-100.

Если наружная часть трубы имеет высоту 2 и более метров, она укрепляется дополнительными растяжками

Противопожарная защита дымохода

Сегодня в продаже имеются готовые «сэндвич» панели, изготовленные из стали или керамики. Их монтаж происходит следующим образом:

1.Для установки модульной системы, между печью и дымоходом проводят асбестовую прокладку.

2.Затем наносят слой раствора на который помещают модуль. Выравнивают по уровню, закрепляют последующие блоки слоем раствора.

3.Места прохода дымового устройства через крышу хорошо изолируют. Огнестойкую изоляцию кровли обеспечит стальной оцинкованный короб, закрепленный скобами к стропилам и поперечным балкам в месте прохождения трубы.

Гидроизоляция трубы

Быструю и надежную защиту дымохода от протекания проводят посредством нанесения рулонных материалов.

ОСНОВНЫЕ ЭТАПЫ МОНТАЖНЫХ РАБОТ:

1.Трубу покрывают грунтовкой, обклеивают супердиффузионной мембраной. Вместо грунтовки возможно использование полимерно-битумной мастики. Мембрану приклеивают к крыше, края заводят на трубу.

2.Из металла делают верхний и нижний галстук. На обрешётку набивают бруски и закрепляют уголки.

3.Рулонный материал укладывают внахлёст, позволяя добиться правильного стока воды на мягкой или металлической кровле. Длина нижнего листа достигает свеса кровли.

4.Места стыка изолируют битумной мастикой. Уголки к обрешётке крепят дюбелями. Щели обрабатывают жаростойким герметиком.

5.Укладывают кровельный настил, сверху размещают ПВХ фартук, используя ленту Ондуфлеш, заканчивают герметизацию.

Устройство примыкания кровли к трубе

Устранение течи на крыше возле трубы

Течет труба на крыше дома - устранить проблему позволит битумная лента, полимерный колпак или жестяной фартук.

ИЗОЛЯЦИЯ БИТУМНОЙ ЛЕНТОЙ ПРОХОДИТ В 5 ШАГОВ:

1.Щёткой по металлу очищают кровлю вокруг дымохода по внешней нижней части.

2.Влажной тряпкой удаляют пыль и грязь.

3.В местах стыка трубы и кровельного пирога приклеивают куски битумной ленты.

4.Отрезки прогревают газовой горелкой, прижимают максимально плотно к крыше и дымовому отводу.

5.Сверху фиксируют деревянные бруски или доски. Срок эксплуатации ленты 2-3 года.

Ч Герметизация дымохода своими руками с помощью битумной ленты

Полимерные манжеты надежно защищают стык кровли с овальной трубой и не вызывают особых сложностей при монтаже:

1.В верхнем участке манжета делают вырез диаметром меньше толщины дымохода.

2.Надевают на внешнюю часть стояка, опускают до уровня кровли.

3.В местах соприкосновения крыши с манжетом используют защитный слой герметика.

Полимерные манжеты для труб - отличный и недорогой способ защитить крышу от протечек

Создание металлических отводов

Для защиты от воды на трубу дымохода надевают жестяной фартук с параметрами, аналогичными габаритам трубы. Верхнюю часть покрытия фиксируют к вертикальной конструкции, обжимают хомутами и герметизируют. Нижнюю часть фартука устанавливают на крыше поверх кровельной обшивки и фиксируют саморезами.

Предотвратить проникновение воды в перекрытие также помогут специальные «раскладки» - широкие металлические полосы с боковым бортиком, герметизирующим щель между верхним слоем кровельного пирога и трубой. Размещают раскладки между коньком и местом прохода трубы, охваченной со всех сторон.
