Как крепится вытяжка к стене. Правильный вывод вытяжки в вентиляцию. Виды применяемых труб

При приготовлении еды воздух на кухне требует постоянной рециркуляции. Пар от плиты, подгоревшее молоко, запахи пищи или просто запотевшие окна не приносят радости, даже если вы сделали отличный ремонт. Сегодня мы расскажем, как установить вытяжку на кухне, чтобы избавиться от этих проблем. Подключить её по силам каждому, если знать правила заземления и крепления на стену. Также стоит заранее определиться, какой вид кухонной вытяжки подходит именно вам, и какой должна быть мощность устройства. С этого и начнем.

Монтаж вытяжки на кухне будет зависеть от типа выбранной модели. Различают следующие виды:

• подвесные (также их называют плоские и стандартные) – крепятся под шкаф над плитой;
• встраиваемые – устанавливаются внутрь навесного шкафа, поэтому отлично вписываются в любой дизайн;
• настенные – крепятся на стену над плитой, могут иметь различный дизайн корпуса;
• угловые – устанавливаются в угол;
• островные вытяжки – предназначены для кухни с островком (можно закрепить её в любом месте, подвесив к потолку).

Совет! Вне зависимости от вида, установка кухонной вытяжки над варочной поверхностью возможна только на высоте 70 см, а над газовой плитой нужно отступать 80 см.

Режим работы вытяжки

Кроме вида крепления, вытяжки различаются режимами вентиляции.

• Проточные – вытягивают загрязненный воздух из кухни в вентиляционную шахту. Этот способ вентиляции называют отвод воздуха (вытяжной режим). Он наиболее эффективен и производителен.
• Циркуляционные вытяжки – пропускают воздух сквозь угольные фильтры в корпусе, на выходе получая свежий воздух. Для такой модели не требуется вентиляция на кухне в квартире, поэтому её установку можно назвать более простой, но менее эффективной в плане очистки.

Виды режимов работы вентиляции

Необходимая мощность

Важным параметром при покупке вытяжки является её производительность очистки, которая измеряется в кубических метрах в час. Как вы могли догадаться, это значение показывает, сколько кубометров воздуха вытяжка пропустит через себя за час работы.

По установленным в России нормам, воздух в кухне должен обновляться 12 раз в час. Поэтому вы можете запросто посчитать, какая мощность вам потребуется по этой простой формуле:

Площадь кухни * Высоту потолка * 12 раз

Также стоит учесть запас на потерю мощности из-за изгибов воздуховода, длину вентиляционной шахты и другие параметры. Для этого к полученному результату прибавьте 30%.

Например, если ваша кухня имеет площадь 6 кв. м. и высоту потолка 2,5 м., то расчет будет выглядеть следующим образом:

6 * 2.5 * 12 * 1.3 = 234 м3

Совет! Также при покупке следует учитывать издаваемый шум при включенной вентиляции, который производители указывают в децибелах. Не покупайте модели, которые издают шум свыше 50 Дб. Существуют практически бесшумные вытяжки с двумя вентиляторами или одним внешним. Кроме того, некоторые модели снабжены звукопоглощающим корпусом.

Заземление и зануление

Прежде чем рассказать, как сделать вытяжку на кухне, стоит упомянуть об электробезопасности. Так как внутрь корпуса попадает множество брызг жира и скапливается влага, возрастает риск удара током при неправильном подключении вытяжки к электросети.

Поэтому вытяжка для кухни, установленная своими руками, должна быть подключена к сети тремя проводами: фаза, земля и ноль. Провод заземления по стандарту имеет желтый цвет с зеленой полоской. Перед установкой обеспечьте заземление для безопасного использования электроприбора.

Если в доме предусмотрен контур заземления и установлены розетки евро-типа, проблем не появится: при подключении провод подсоединяется к клемме заземления, которая обозначена полосками разной длины или словом Ground (GND). Если на технике не предусмотрено разъема под заземление, то его можно сделать самому, прикрутив провод к металлической части корпуса.

Евророзетка с подключенным заземлением в России встречается только в новых квартирах

Но многие могут не обнаружить у себя евро-розетки, и зададутся вопросом: как подключить вытяжку на кухне, если нет заземления? В этом случае зануление можно сделать своими руками, но ни в коем случае не подключайте нулевой провод на трубы и батареи. Нужно подключать его к глухой нейтрали.

Для этого откройте электрический щиток со счетчиками и найдите там замурованную трубу в стене, откуда идут провода (будьте осторожны, провода под напряжением 220В!), либо специальную шину, как показано на фото. Скорее всего, вы найдете на ней готовый штырь и уже накинутые нулевые провода. Это и есть глухая нейтраль, труба отлично заземлена. Нужно провести от неё на кухню многожильный провод сечением не менее 2,5 мм2, а вытяжку подключить через автомат-разделитель на 6.3А.

Нулевая шина на щитке в подъезде

Обратите внимание! Если уже имеются подключенные провода к занулению, то ни в коем случае не отключайте их! Это может грозить ударом тока. Накиньте свой провод поверх чужих и затяните гайку. Если проводов нет и труба гладкая, зачистите её и закрепите контакт провода на хомут. Если вы не разбираетесь в этом деле, лучше всего обратиться к профессиональному электрику.

Вентиляция в квартире

Схема самодельного антивозвратного короба с клапаном

Монтаж вытяжной вентиляции на кухне практически всегда нарушает штатную вентиляцию квартиры. Зачастую для её установки рекомендуют пробить дополнительное отверстие для отвода воздуха, но это не решит все проблемы. Дело в том, что если увеличить окно вентиляционной шахты, то её сечение останется таким же, поэтому качество воздухообмена не улучшится.

Выход из этой ситуации достаточно прост: это установка дополнительного короба с клапаном-хлопушкой, устройство которого показано на фото.

Как видите, на коробе есть 2 отверстия. Клапан отмечен красным цветом. Когда он закрыт (в горизонтальном положении), воздух спокойно может выходить через окно, осуществляя естественную вентиляцию кухни.

Когда возникает давление при работе вентилятора, клапан меняет свое положение и закрывает первое окно, тем самым осуществляя вентиляцию с помощью вытяжки.

Главный плюс такой схемы подключения – отсутствие обратной тяги и сохранение естественной вентиляции при выключенной вытяжке.

Клапан регулируется с помощью слабой и тонкой пружины. На схеме она показана ломаной линией. Для крышки клапана лучше всего подойдет легкий материал, например, алюминий, или пластик.

Выбор воздуховода

Существует несколько видов кухонных воздуховодов для устройства бытовой вентиляции:

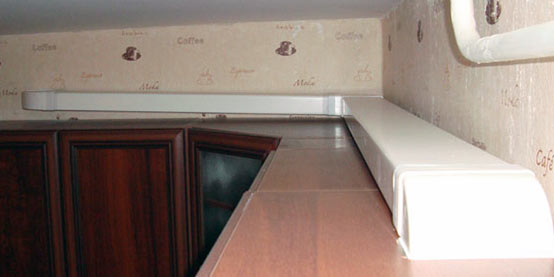

Пластиковый воздуховод более компактный и незаметный

• Пластиковые воздуховоды из ПВХ – прочные, легкие и бесшумные, так как почти не создают сопротивления воздуху из-за своей гладкой поверхности. Бывают как жесткие узкие коробы из пластика, так и эластичные трубы.
• Гофрированная труба из алюминия – достаточно простой материал для монтажа своими руками, его можно свободно согнуть под нужный размер. Еще одно качество гофры – отсутствие гула или вибрации, в отличие от жестких коробов. Однако важный недостаток такого воздуховода – некрасивый внешний вид, поэтому придумайте, куда скрывать вентиляцию, например, в .

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм

Антивозвратный клапан не даст воздуху возвращаться обратно на кухню

• Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
• Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
• Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
• Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

Подключение воздуховода

• • Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
  • Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
  • Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.
  • После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.
  • Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
  • В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото.

Крепление гофры к вентиляции

• • При использовании ПВХ воздуховодов установка аналогична: просто соединяем трубы с комплектующими углами и проводим до вентиляции.

Комплектующие для пластикового воздуховода

Совет! При монтаже вентиляции старайтесь максимально снизить количество изгибов трубы, чтобы тяга воздуха оставалась достаточно хорошей. При каждом повороте мощность теряется примерно на 10%.

Крепление на стену без шкафа

• • Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь. Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
  • А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.

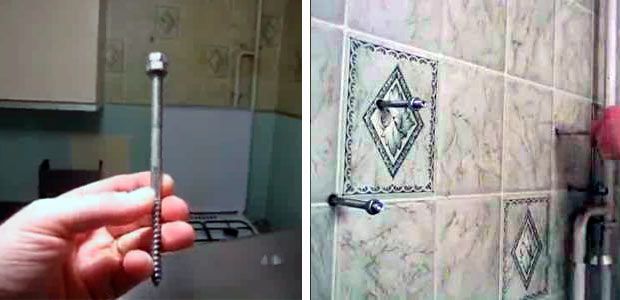

  • В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.

Крепление вытяжки рядом с газовой трубой

• Установка вытяжки на кухне – видео-инструкция:

• И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
• Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Заключение

Примерно 2 раза в год нужно чистить вытяжку от гари, чтобы исключить возгорание. Теперь вы знаете, как производится крепление вытяжки для кухни и сможете без проблем сделать это самостоятельно. При этом не забывайте соблюдать правила безопасности при электрических работах, и если вы не сильны в них, лучше пригласите электрика.

Современная кухня уже не просто место для приготовления пищи, но и красивый, аккуратный, функциональный уголок квартиры или дома. Каждая хозяйка хочет, чтобы здесь было красиво, а во время готовки еды пар и посторонние запахи не заполняли не только комнату, но и не распространялись в остальные части жилища. Помочь в решении такой задачи сможет современная, тихая и производительная кухонная вытяжка.

Установить такой прибор на кухне своими руками по силам даже начинающему. Всего лишь нужно правильно выбрать необходимые материалы, инструменты, делать все аккуратно и использовать несколько хитростей. И тогда кухонная вытяжка не только будет надежно функционировать, но и не испортит, а даже украсит интерьер.

Виды кухонных вытяжек

Вне зависимости от того, какой именно вариант кухонной вытяжки будет выбран, монтаж производится в целом одинаково. Бывают три разновидности таких электроприборов:

• рециркуляционные, которым не нужен воздуховод, они используют угольные фильтры или, в самом дешевом варианте, решетчатые, которые можно снять и почистить;
• с воздуховодом, предназначенные для подключения к системе вентиляции дома, однако не имеющие жесткого вывода канала для выброса потока воздуха;
• купольные или каминные. Оборудованные жестким, красивым корпусом, такие кухонные вытяжки выглядят очень презентабельно, однако имеют достаточно длинный воздуховод, который накладывает требования по размещению прибора.

Многие модели купольных вытяжек предусматривают крепление к потолку. Вариантов при этом несколько, подобный монтаж на кухне лучше поручать специалистам. Нас интересуют модели, которые можно без особых навыков установить своими руками. На следующем видео можно увидеть разновидности кухонных вытяжек, которые обладают наибольшей популярностью на рынке.

Какие инструменты и материалы потребуются

Опишем полный набор материалов и инструментов, которые позволят правильно установить вытяжку на кухне своими руками. Итак, потребуется:

• ударная дрель или перфоратор (большой мощности, если речь идет о монтаже кухонной вытяжки на железобетонную стену);
• сверла и буры;
• крепеж. Могут использоваться как монтажные наборы “новосел” (пластиковая пробка и шуруп), так и крепеж типа “еврогвоздь”. Но оптимальные результаты достигаются при использовании так называемой распорной арматуры.
• отвертки и ключи (в зависимости от типа применяемого крепежа);
• небольшой молоток;
• рулетка;
• строительный уровень;
• средство разметки – маркер или карандаш.

Небольшие хитрости работы с инструментом. Опытные мастера применяют отвертки и биты в соответствии с типом головок шурупа. Начинающим, которые хотят, чтобы отвертка не соскальзывала и крепеж крутился ровно и четко, понадобится небольшой совет. Шурупы по дереву (черные, с крестообразным углублением на головке без дополнительных насечек) закручиваются битами с маркировкой PH. Саморезы для плотных материалов (ДСП, пластик, металл) обычно белые или желтые, имеют на головке насечки, расположенные со смещением на 45 градусов относительно основного углубления под крестовую отвертку. Такой тип крепежа идеально закручивается с помощью бит с маркировкой PZ или отвертками сходной формы. Используя правильный инструмент, можно значительно ускорить работу и плотнее закрутить крепеж без повреждения головок.

Варьируя типы крепежа, можно правильно провести монтаж своими руками на любых стенах. Так, для кирпичной стены на кухне идеальны наборы “новосел” или “еврогвоздь” (его нужно забивать, поэтому некоторые модели вытяжек не смогут обеспечить достаточно место в корпусе для движения молотка, это нужно учитывать), работу по железобетону лучше проводить с использованием распорных трубок, по деревянной стене достаточно будет саморезов черного цвета.

Небольшая хитрость. Для работ на кухне по стене, отделанной керамической плиткой, нельзя работать сразу перфоратором – он расколет элемент декора. Сначала следует пройти плитку сверлом по стеклу, а затем пускать в ход перфоратор для углубления сквозь клеящий состав и собственно материал стены.

Что понадобится для подключения вытяжки

Чтобы произвести установку кухонной вытяжки своими руками правильно и добиться аккуратного внешнего вида, потребуется:

• хомуты для присоединения воздуховодов, если будет использоваться гофрированный рукав;
• саморезы по металлу или заклепочный пистолет с расходниками нужного типа, если в качестве воздуховода будет применяться пластиковый или жестяной короб;
• декоративная решетка на вентиляционный канал дома на кухне;
• в случае установки кухонной вытяжки с жестким воздуховодом потребуются переходники (углы) для монтажа канала прохода воздуха.

Если поблизости от вытяжки на кухне нет розетки, придется сделать подключение.

Подключение к электросети

В любом случае – есть рядом с вытяжкой розетка или нет, правильно размещать кабель электроподключения с заходом сверху. Это гарантирует отсутствие его перегрева теплом от печки, а также снизит возможность случайных повреждений. Идеально и правильно – провести кабель за воздуховодом, размещая его на стене в монтажных коробах. Такой вид подключения незаметен и гарантированно безопасен. На следующем видео показано соединение и проводка кабеля.

Крепим вытяжку к ровной стене

Для того, чтобы правильно провести крепление кухонной вытяжки к ровной стене, достаточно выполнить несколько простых действий:

1. Разметить места расположения элементов крепежа в соответствии с расположением соответствующих отверстий на корпусе кухонной вытяжки.
2. Просверлить углубления нужной глубины.

В случае стены из дерева сверлить отверстия на полную длину самореза не стоит. Достаточно глубины в 1\3. Однако поработать сверлом все же стоит – это правильно, саморез не будет создавать избыточных механических нагрузок в области поверхности и одновременно жестко зафиксирует конструкцию.

1. Провести необходимые коммуникации для электроподключения кухонной вытяжки.
2. Установить крепежный элемент либо сразу зафиксировать с их помощью корпус прибора.

Тонкость разметки состоит в том, чтобы вытяжка располагалась четко горизонтально. Для этого отмечают крайнюю к стене точку непосредственно по корпусу прибора, к примеру, после прикладывания кухонной вытяжки к стене. Остальная разметка делается с помощью строительного уровня и рулетки, правильно отмечая места расположения крепежа и соблюдая уровень расположения прибора.

После того как вытяжка прикручена “начерно”, не затягивая болты или саморезы, можно установить корпус в идеальное положение, проверив горизонталь и вертикаль. Только после выполнения данной операции можно закрутить крепежные элементы накрепко.

Хитрости крепежа. Корпус кухонной вытяжки выполняется из тонкого металла. Поэтому крепеж при затяжке с максимальным усилием обязательно деформирует стенку корпуса. Чтобы избежать такой ситуации и гарантировать хорошее прижатие с равномерным распределением усилия по большей площади, можно расположить под плоской головкой шурупа треугольной формы пластиковую подкладку (продаются в любом хозяйственном магазине, широко используются в мебельном деле как подкладка для крепежа ручек). Для плоской поверхности головок крепежных элементов (правильно – выбирать именно такой тип болтов или шурупов) можно подложить широкую шайбу с внешним диаметром 16, 22 мм или больше, под которую (на корпус прибора) накладывают резиновую подкладку, к примеру, предназначенную для кранов, гибких шлангов или другой водяной арматуры.

Монтаж воздуховода

Установка воздуховода на кухне – самое простое. Если используется гофрированный рукав, он надевается на выходной патрубок вытяжки, аккуратно прокладывается к вентиляционному отверстию в стене квартиру. Там устанавливается декоративная решетка, к которой крепится гофрорукав. Правильно сначала провести канал, проверить, чтобы гофрированная труба не пережималась и не деформировалась, отрезать нужную длину и затем закрепить входную и выходную часть хомутами на раструбе кухонной вытяжки и декоративной решетки на вентиляции квартиры.

Пластиковый или жестяной короб выглядит аккуратнее, может прокладываться более незаметно. Вначале необходимо отрезать части нужной длины, которые последовательно устанавливаются на свои места, соединяясь друг с другом угловыми или прямыми переходниками. На следующем видео показан процесс сборки жесткого воздуховода.

Установка вытяжки на неровной стене

Если на стене проходит газовая труба или выступ, можно прибегнуть к хитрости. В качестве крепежа применяются болты с двумя зонами резьбы (шпильки). Одной стороной такой элемент вкручивается в пластиковую пробку, расположенную в стене. На другой стороне располагается опорная гайка.

Гайки на нескольких крепежных болтах располагают таким образом, чтобы они образовывали единую поверхность, располагаясь на разном расстоянии от стены. После выполнения этой работы, на крепеж надевается корпус кухонной вытяжки и его можно закрепить с помощью еще одного комплекта гаек, применяя хитрости, описанные выше.

Если расстояние, которое необходимо компенсировать, очень большое, правильно установить кухонную вытяжку можно на металлические уголки. Однако при таких сложностях лучше рассмотреть вариант применения встроенной вытяжки, когда все неровности стены компенсирует конструкция шкафа, в который она будет устанавливаться.

Прежде чем рассказать, как установить вытяжку на кухне своими руками, упомянем, что непременным условием эффективного удаления кухонного чада является правильное подсоединение вытяжки к вентиляционному каналу. Замкнутую работу в режиме рециркуляции без удаления воздуха за пределы помещения рассматривать не будем. На наш взгляд, это малоэффективно, к тому же требуется периодическая замена кассеты-фильтра, наполненного активированным углём.

• Непосредственная установка вытяжки на кухне, открыто либо в мебель, в зависимости от конструкции.
• Подключение устройства к электропитанию.
• Монтаж трубы.
• Подсоединение трубы к вентиляционному каналу, при этом естественная вентиляция в помещении обязательно должна быть сохранена.

По форме подразделяются на:

• Отдельно расположенные, могут иметь традиционную форму каминного колпака, либо наклонную панель, более удобную с эргономической точки зрения.
• Встроенные, они вставляются внутрь навесного кухонного шкафчика.

Конструкция приборов довольно проста: корпус, вентилятор, подсветка, пульт управления и сетка с механическим фильтром-жироулавливателем, препятствующая загрязнению электродвигателя и лопастей вентилятора. Фильтр, кстати, рекомендуется периодически промывать тёплой водой с моющим средством.

Отметим, что монтаж, как и любой кухонной техники, следует производить в строгом соответствии с инструкцией от производителя, прилагающейся к электроприбору.

Старайтесь размещать электропровода и розетки скрыто

Как подсоединить вытяжку к электропитанию

Провод для электропитания устройства не всегда оснащён вилкой, на некоторых моделях имеются просто оголённые концы, предназначенные для подключения через клеммную колодку. Такой вариант допустим, однако, на наш взгляд, удобнее подключать в розетку, а вилку всегда можно приобрести и установить отдельно. В случае необходимости ремонта проще вынуть вилку, чем раскручивать клеммник.

Если вы не хотите, чтобы провода болтались на виду, розетку или «хвостик» для клеммника следует расположить скрыто. Внутри корпуса (на 10-20 см выше рабочей поверхности) имеется свободное пространство, предназначенное в том числе для этих целей. Для вытяжки, встроенной в мебель, выход электропитания лучше расположить выше корпуса прибора, позади может не оказаться места.

Мощность двигателя вентилятора невелика, сечения стандартной медной токопроводящей в 1,5 мм2 хватит, хотя разводку розеток на кухне рекомендуется выполнять сечением 3х2,5 мм. Заземление (жёлто-зелёная жила в проводе) требуется, однако не во всех квартирах оно есть.

Как установить на кухне вытяжку

В вопрос как установить ее на кухне своими руками (имеется в виду навеска прибора на стену или установка в шкаф) углубляться не будем. Как правило, к стене устройство крепится на два-четыре подвеса либо дюбеля. Лучше посмотрите видеоинструкцию, это нагляднее:

Процесс установки вытяжки пошагово

Обратите внимание на эргономику: наклонная конструкция удобнее каминной или встроенной.

Установка устройства островного типа технически сложнее, его придётся подвешивать к конструкциям потолка. Встроенная модель вставляется в шкаф и крепится к боковым стенкам. Так как двигатель при работе вибрирует, не будет лишним проложить между корпусом и шкафчиком упругий материал, который послужит звукоизолятором. Подойдёт полоса натуральной пробки или плотного вспененного полиэтилена толщиной 3-4 мм.

Встроенная модель: в полках шкафчика придётся выпилить отверстия для пропуска воздуховода, удалить часть нижней стенки

Схема расположения крепёжных элементов и отверстий содержится в инструкции. Сначала семь раз отмерьте, и только лишь потом режьте, сверлите или пилите.

Высота установки над плитой

При монтаже на кухню установка её по высоте относительно плиты имеет значение как с эргономической точки зрения, так с точки зрения безопасной эксплуатации. Так, минимальное расстояние от электроплиты до всасывающей поверхности прибора должно быть не менее 65 см. От газовой плиты, которая даёт больше жара, устройство следует располагать не ближе 75 см. Можно располагать выше, уровень зависит от роста семейного шеф-повара. Рекомендуется предварительно «примерить» каминный колпак и разместить его таким образом, чтобы склонившийся над плитой кулинар не задевал головой корпус.

Как выбрать воздуховод для вытяжки на кухне

В продаже имеются различные воздуховоды для вытяжки на кухне:

• Алюминиевая гофрированная труба круглого сечения. Дешёвый и удобный в прокладке вариант. Труба хорошо гнётся, не нужны переходные элементы, потребуются лишь хомуты для фиксации гофры на раструбах вытяжки и входа в вентиляцию. Если под рукой нет хомута, мягкую трубу можно закрепить проволокой. Недостаток гофры - сомнительная эстетика. При работе мощного вентилятора в максимальном режиме труба может начать вибрировать и, чтобы избежать дребезжания, её следует закрепить к стене либо шкафчикам.
• Жёсткие пластиковые трубы дороже, в том числе из-за необходимости приобретать переходные элементы: углы, повороты, подсоединения. Внешний вид пластика не вызывает нареканий, а конструкция обеспечивает лучшую звукоизоляцию. Жёсткие трубы могут иметь как круглое, так и прямоугольное сечение. Последние имеют меньшую высоту и применяются в случаях, когда воздуховод необходимо скрыть либо для его прокладки маловато места.

Преимущество плоских прямоугольных труб - минимальная высота. Конструкция, которую мы видим на фото, будет спрятана в натяжной потолок, почти не отняв высоты у помещения

При выборе сечения воздуховода следует ориентироваться на сечение выхода (раструба) из вашей модели. Если сечение будет заужено, удаление загрязненного воздуха будет затруднено.

Видео: грамотный монтаж воздуховодов

Обратите внимание на то, что мастер надёжно крепит трубы к строительным конструкциям и проводит дополнительные мероприятия по звукоизоляции труб.

Подсоединение воздуховода к вентиляционному каналу

Грамотное подсоединение воздуховода к вентканалу - залог отсутствия неприятных запахов на кухне. Но это не так просто, как может показаться на первый взгляд. Сложность в том, чтобы, подсоединив принудительную вытяжку к вентканалу, не нарушить работу естественной вентиляции. Решить задачу можно двумя способами.

Если имеется возможность, лучше всего вывести вентиляционную трубу кухонной вытяжки наружу через стену, сделав в ней отверстие

При наличии дополнительного вентканала

Идеально, если в помещении имеется два вентканала, что встречается в домах довоенной постройки. Тогда один из них будет работать в качестве естественной вентиляции, ко второму подключена вытяжка. В частном доме лучше не затрагивать вертикальный вентканал и пробить дополнительное отверстие в наружной стене, в которое будет выведен горизонтальный воздуховод от устройства. Снаружи рекомендуем установить обратный клапан, препятствующий проникновению холодного воздуха в трубу и решётку, закрывающую отверстие от осадков.

Если в кухне нет дополнительного вентканала, так делать нельзя! Подобный монтаж вытяжки в значительной мере лишает помещение естественной вентиляции

При отсутствии дополнительного вентканала

Как осуществить монтаж вытяжки для кухни с отводом в вентиляцию в типовой квартире, где вентканал только один, а сделать отверстие в наружной стене нет возможности? Нельзя подключать к вентканалу в стене только лишь вытяжку, не оставив отверстия для естественной вентиляции. При условии использования газовой плиты это может быть просто опасно.

Подсоединение воздуховода с сохранением естественной вентиляции

Не лучшее, но приемлемое простое решение - осуществить подключение воздуховода к каналу через специальный переходник с двумя отверстиями. Одно - для вытяжки, другое - открытое для естественной вентиляции. Недостаток этого способа в том, что при работе вентилятора в канале образуется избыточное давление и часть загрязнённого воздуха будет отбрасываться обратно в помещение.

Для подсоединения к вентканалу в стене выбирайте такую накладку с двумя отверстиями, как на фото. Обратите внимание на то, что вход для воздуховода имеет небольшое коленце, которое уже в канале направляет воздушный поток вверх, минимизируя обратный вброс его в помещение.

Более сложный, но эффективный способ - разместить перед вертикальным вентканалом тройник. Один из его выходов подсоединить к вентканалу в стене, ко второму подключить воздуховод, а на третий, выходящий в помещение, установить обратный клапан.

Важно, чтобы клапан был установлен в горизонтальном положении. Когда она не работает, клапан полностью открыть и естественная вентиляция осуществляется в полном объёме. Включаем вентилятор - обратный клапан перекрывается, полностью исключая обратный заброс кухонного чада обратно в помещение.

На видео наглядно показано, как своими руками установить вытяжку на кухне, полностью сохранив естественную вентиляцию в помещении. Тройник с обратным клапаном на входе в вентканал выглядит несколько громоздко, зато устройство обеспечивает наилучший режим вентиляции

Мы рассказали, как установить вытяжку на кухне самостоятельно. Это посильная для домашнего мастера задача, требующая аккуратности. Тем же, кто не имеет навыков обращения с инструментами или не обладает свободным временем, рекомендуем поручить выполнение этой задачи специалистам.

Хорошо известно, что вытяжные устройства, устанавливаемые над кухонной плитой, используются для отвода отработанных газов и нежелательных запахов, возникающих в процессе приготовления пищи. От выбранной вами модели вытяжного устройства во многом зависит эффективность очистки воздуха и возможность сохранения на кухне комфортных условий для проживания. Но перед тем как повесить вытяжку над плитой вам следует основательно изучить основные требования, предъявляемые к технике её монтажа. Особую важность приобретает этот вопрос в ситуации, когда на кухне у вас установлена газовая плита, эксплуатация которой всегда связана с повышенными рисками.

Считается, что методика установки вытяжного устройства достаточно проста и может быть освоена любым желающим. Вот почему в этой статье мы хотели бы ознакомить вас с техникой монтажа кухонных вытяжек собственными руками.

Виды вытяжных устройств

Все известные виды вытяжных устройств можно разбить на две большие группы:

• циркуляционные устройства со встроенным угольным фильтром;
• вытяжки, встраиваемые в действующую систему отвода воздуха.

В моделях вытяжного оборудования с фильтрующим элементом очистка воздуха осуществляется путём его принудительной циркуляции в пределах устройства.

При этом загрязнённый воздух сначала поступает в систему, а после очистки во встроенном фильтре вновь возвращается в кухонное пространство. Подобные модели вытяжных устройств чаще чего устанавливаются в небольших по площади кухонных помещениях.

В кухнях большого размера желательно использовать вытяжки с принудительным механизмом забора воздуха, выход которых подключается к действующей системе вентиляции. С помощью таких проборов загрязнённый воздух выводится из кухонного пространства наружу (за пределы помещения). Эффективность работы таких вытяжных устройств заметно выше, чем у проборов с принудительной циркуляцией воздуха, так что они устанавливаются чаще всего на кухнях с большим количеством источников загрязнения.

Для успешного монтажа вытяжек своими руками вам необходимо будет соблюдать следующие правила:

• расстояние от плиты до заборного кожуха (плоскости входного отверстия) вытяжки не должна быть менее 65 сантиметров;
• габариты заборного кожуха должны приблизительно соответствовать размерам газовой плиты;
• используемая для подключения вытяжки электрическая розетка не должна располагаться непосредственно над плитой;
• при подключении вытяжки к воздуховоду её отводящая труба должна иметь минимум изгибов.

Установка

Монтаж вытяжки со встроенным угольным фильтром не потребует от исполнителя каких-либо специальных навыков и особых усилий. Для её установки вам потребуется хороший уровень, с помощью которого на выбранной высоте делается разметка контрольных точек навешивания устройства, а затем с помощью перфоратора пробиваются отверстия под элементы крепежа.

Фиксация вытяжки на стене или навесном шкафу производится с помощью специальных крючков, надёжно удерживающих её в точках подвески. При установке вытяжного устройства на лицевой части кухонного гарнитура для её размещения лучше всего использовать ниши, всегда имеющиеся в навесных шкафах.

Корпус вытяжек с подключением к воздухоотводу фиксируется при помощи тех же креплений (крючков), с той лишь разницей, что место их установки должно быть «привязано» к вентиляционному отверстию. После фиксации прибора на выбранном месте к его выходному отверстию пристыкуется канал воздуховода (в качестве такого канала могут использоваться обычные пластиковые трубы).

Главное при этом, чтобы используемые вами трубы по размеру соответствовали диаметру воздухозаборного отверстия в стене, что позволит вам избежать потерь мощности откачки. По завершении всех установочных процедур следует провести тестовую проверку функционирования оборудования, что позволит вам убедиться в правильности его монтажа.

В том случае, если для подключения вытяжки вам потребуется отдельная розетка – все провода, подводящие к ней электропитание, можно будет «упрятать» в специальный кабель-канал. Кроме того, электропроводка может быть скрыта под листами декоративного материала, используемого для отделки вашей кухни.

Обратите внимание! Необходимо предусмотреть в линии электропитания вытяжки специальное защитное устройство (так называемый «автомат»), обеспечивающее отключение оборудования при возникновении аварийной ситуации.

Очень надеемся, что наша статья поможет вам разобраться в том, как повесить вытяжку над плитой таким образом, чтобы вы навсегда избавились от неприятных запахов на кухне и получили возможность наслаждаться свежим и чистым воздухом.

Видео

Вот так устанавливается кухонная вытяжка:

Сейчас практически трудно найти кухню, на которой бы не было вытяжки. Она играет главную роль в этом помещении, а именно выводит за его пределы запахи от приготовленных блюд, избавляет от копоти и жара, сохранит мебель в первозданном виде на долгие годы. Основную массу мастеров, желающих установить подобный механизм у себя дома, интересует вопрос: как его правильно установить и каким образом сделать вывод вытяжки в вентиляцию? Об этом можно узнать далее. Но прежде стоит помнить, что перед проведением основных работ следует выбрать наиболее подходящий вариант этого устройства.

Без вытяжки запахи пищи из кухни будут распространяться по всей квартире.

Разновидности вытяжек

Современные вытяжки имеют различия в конструктивном плане. Выделяют варианты настольных, настенных, встраиваемых и островных устройств. Настенные механизмы бывают прямоугольной и округлой конфигурации, укрывающие плоскость всей плиты. Ее сложно не заметить, когда попадаешь в комнату. Конструкции подобного образца должны сочетаться с общим обликом всего помещения. Встраиваемые варианты монтируют в шкафы, их практически не видно, что дает основание для выбора модели любого плана.

Настольная вытяжка не требует установки, ее можно просто поставить возле плиты и включить в сеть.

Вытяжки настольные определяют около плиты или поверхности для приготовления пищи. Они идеально подходят для помещений с небольшими площадями. Островные механизмы ставятся в потолочной зоне, что в середине кухни. Они отлично подойдут плитам, которые стоят отдельно от гарнитура.

Характер проведения монтажных работ находится в прямой зависимости от типа приобретенного изделия. Поэтому так важно выбрать нужный вариант. Вытяжки современного образца бывают трех видов: комбинированного типа, вытяжного и рециркуляционного.

Классический вариант такого устройства представлен изделием, которое осуществляет вывод воздушных масс в вентиляционное отверстие. Здесь можно говорить о вытяжном характере ее работы. При прохождении воздуха сквозь обозначенные в системе фильтры происходит его фильтрация, и он возвращается обратно. Это и есть разновидность рециркуляционного плана. Первый вариант представлен обычной вытяжкой, второй – воздухоочистителем. Особой разницы между ними нет. Тем более что основная часть современных систем представлена комбинированными разновидностями подобных устройств. Они могут осуществлять работу в любом из названных режимов. Выбирая подходящий вариант, следует исходить из особенностей кухни и сложившейся ситуации.

Вернуться к оглавлению

Подготовка поверхности

Расстояние от плиты до вытяжки не должно быть менее 65 см.

Прежде чем поставить вытяжку на место, необходимо определиться с местом ее расположения. Здесь следует проверить качество стен. Для монтажа этой системы предпочтение отдается крепкой и прочной стене, выполненной из хорошего материала. Идеальным вариантом будет бетон или кирпич. Также стоит позаботиться о соответствующих крепежных элементах, они должны подходить под выбранную основу. Правильно установленная вытяжка должна располагаться над плитой на определенном уровне.

Так, допустимая высота устройства над электрической плитой приравнивается 65 см, над газовой поверхностью – 75 см. Нижние границы должны быть тщательно соблюдены, в противном случае прибор в результате нагревания выйдет из строя и оплавится. Верхние границы должны быть подогнаны под рост хозяйки. Не следует забывать и о ширине конструкции, которая обязана приравниваться показателям газовой плиты, 50-60 см. После выбора подходящего устройства можно приступать к монтажным работам. Вытяжка, установленная по всем правилам, будет радовать безопасностью и длительным периодом безупречной работы.

Надплитную вытяжку необходимо присоединять к вентиляции.

Устройства подобного плана не нуждаются в подсоединении к вентиляционной шахте, потому что они не способны перемещать воздушные массы за пределы комнаты. Результативность их деятельности зависит от качественной работы фильтров. В связи с этим обстоятельством необходимо своевременно заменять установленные фильтры приблизительно 2 раза в год.

Поставить такую систему вытяжки несложно. Для этого она вешается на стену и подсоединяется к электричеству, предварительно размечая точки креплений и высверливая отверстия дрелью.

Вернуться к оглавлению

Монтаж воздуховодов: особенности

Для того чтобы воздух на кухне был чистым, необходима вентиляция вытяжки. Очень важно правильно поставить воздуховод, который может быть пластиковым, алюминиевым, выполненным на полужесткой основе. Первая разновидность гораздо надежнее и стоит намного дороже другого варианта.

Установить пластиковый воздуховод намного труднее. В таких целях следует обзавестись переходниками, вентиляционной решеткой, коленами горизонтального и вертикального характера, имеющими конфигурацию буквы «Г». Не обойтись здесь и без специальных редукторов, которые обеспечивают соединение круглого диаметра к прямоугольным формам. Они осуществляют функцию воздуховода с выходящим отверстием вытяжки.

В комплекте имеется довольно большое количество элементов, помогающих проводить монтажные работы любого уровня сложности. Осуществлять подобные действия начинающему мастеру будет нелегко, но подобные сооружения рассчитаны на неопределенный срок пользования и при работе практически не шумят.

Вернуться к оглавлению

Установка гофры: нюансы

Если вентиляция находится непосредственно над плитой, процесс ее соединения с вытяжкой производится через переходник. В таком случае ставится воздуховод. Выбрав гладкое основание квадратной или округлой конфигурации, следует позаботиться о приобретении колена соединяющего характера. Оно поможет избавиться от углов. Также необходим переходник, закрепляющийся на вытяжке и на самом отверстии для вентиляции. Соединяющие элементы обрабатываются герметиком – в результате получается довольно привлекательное и аккуратное сооружение. Его можно оформить под потолком, при этом дополнительных украшающих элементов не нужно.

Желание установить воздуховод в шкафу позволяет использовать гофру. Это недорогой материал, с которым не возникает сложностей с монтажом. Здесь нет необходимости в использовании переходников, сама гофра отлично гнется, огибая угловые зоны. Прежде чем ее установить, требуется ее распрямление. Манипуляции подобного рода позволяют сократить количество шумов, производимых в процессе работы механизма. Чтобы правильно выбрать размер гофрированной трубы, важно учесть диаметр выходящего отверстия, расположенного на вытяжке. Гофра устанавливается с помощью хомутика на устройство, а на вентиляцию – решеткой.

Совет. С течением времени в воздуховоде накапливается сажа, копоть и жир, который необходимо регулярно очищать. Делать это нужно приблизительно 2 раза в год. Можно прибегнуть к его полной замене, ведь, в противном случае, движение воздуха будет затруднено и возникнет опасность возгорания.

Конечно, вывести гофру в вентиляцию несложно, но она не будет выглядеть презентабельно и не станет выделяться отменными эксплуатационными показателями, как, к примеру, пластиковые образцы. Она не очень привлекательна с точки зрения внешних показателей.

Гофра совсем не украшает помещение, бросаясь в глаза ярким пятном.

Система из пластика имеет более благородный вид, ее конструктивные особенности позволяют устанавливать ее сверху шкафчиков так, что она остается практически незаметной. Воздуховод на основе гофры практически всегда издает звуки в процессе работы. Для уменьшения таких неприятных моментов следует отдавать предпочтение материалам небольшой длины. В результате этого звуковые колебания будут сведены к минимуму, работа вытяжки улучшится. Здесь следует избегать резких изгибов трубы.

Вытяжка, установленная на кухне, обеспечит максимальную работу в том случае, если соединяющий канал для отведения воздуха будет иметь довольно большой размер. В результате массы быстро будут уходить в отверстие, и результативность такого устройства будет очень высокой.

Вернуться к оглавлению

Не следует прибегать к сознательному уменьшению диаметра воздуховода. Если такая необходимость возникала, следует воспользоваться переходником, сокращая размеры в минимальных пределах. Вентиляция, расположенная недалеко от вытяжки, с той же стороны, очень удобна. Такой вариант предполагает определение системы в верхнюю часть кухонных шкафов. Расположение такого канала с другой стороны дает основание для прокладывания воздуховода по потолку. Он может быть замаскирован специальными коробами, в которые он легко устанавливается. Подобранный под цвет потолка и стен, он будет почти незаметным.

Вентиляция, проложенная через чердак или другие комнаты, способствует предварительному охлаждению воздуха. На отдельных участках возможно появление конденсата. С течением времени сила тяги сократится, появится плесень. Поэтому такую систему следует отделать теплоизоляционными материалами.
