Гидрострелка чертеж и схема котельной. Гидрострелка для отопления из полипропилена — рекомендации по изготовлению Нужна ли стрелка в системе отопления

Гидрострелка является простым устройством, выполняющим балансирующую и защитную функции в отношении отопительной системы.

Данное устройство имеет и иные наименования по типу гидравлического разделителя систем отопления, гидроразделителя, бутылочки и пр.

Функции

Для чего же нужна гидрострелка и какие функции она выполняет:

1. Предназначением гидроразделителя выступает выполнение гидродинамической балансировки в системе отопления. Он является дополнительным узлом. Гидрострелка защищает котельный теплообменник, изготовленный с применением чугуна, от вероятности поражения тепловым ударом.Кроме того, данное оборудование предохраняет вашу систему от повреждений в случае автоматического выключения отделов ГВС, пола с подогревом и пр. Данное устройство в обязательном порядке устанавливается во время монтажа системы отопления с котлами, оснащенными чугунными теплообменниками.
2. Использование гидроразделителя необходимо при установке отопительных систем многоконтурного характера. В таком случае устройство предотвращает влияние контуров одного на другого, и обеспечивает бесперебойное их функционирование.
3. В случае верных подсчетов габаритов и характеристик гидромеханического плана, оборудование такого рода способно выполнять опцию отстойника, устраняя из полости теплоносителя формирования механической природы, представленные ржавчиной, накипью, шламом.
4. Наряду со всем вышеперечисленным, еще одной функцией данного устройства является осуществление удаления воздуха из теплоносителя, что существенным образом предотвращает процесс окисления.

Принцип работы

В разрезе структура гидрострелки представлена в виде части трубы полого типа, имеющей сечение в виде квадрата.

Механизм функционирования данного оборудования достаточно простой. Происходит отделение воздуха и его устранение при помощи воздухоотвода, оснащенного автоматическим механизмом.

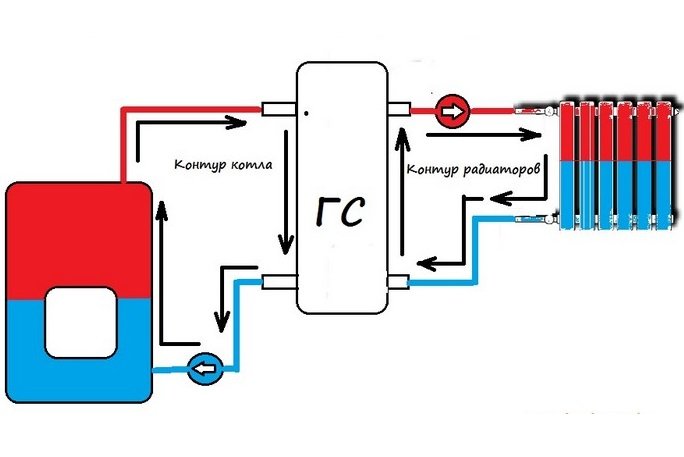

Система отопления делится на 2 отдельных контура – большого и малого размеров. В состав второго из них входит котел/гидрострелка, а первого – котел/гидрострелка/потребитель.

Если котел отопления генерирует тепло в объеме, соответствующем его расходу, направление жидкости в гидрострелке при этом лишь горизонтальное. В случае нарушения такого равновесия, тепловой носитель поступает в область малого контура, что способствует повышению температуры перед котлом.

Реакция последнего на такого рода преобразования проявляется в виде автоматического отключения, а тепловой носитель при этом не прекращает свое продвижение до снижения температурных показателей до конкретной отметки. После этого снова происходит включение котла.

Благодаря такому механизму, гидроразделителем совершается балансировка между котловыми контурами и котельной, способствуя, таким образом, независимому функционированию каждого из контуров в отдельности.

Критерии выбора

Единственное значение, которое необходимо учитывать, осуществляя выбор рассматриваемого устройства, представлено стрелочным диаметром (патрубков, что подводят).

Подбор оборудования базируется на предельно допустимом водном потоке в отапливающей системе и сохранении минимальной скорости водного потока в гидрострелочной полости и подводящих патрубках.

При расчетах данного оборудования для отопительной системы орудуют следующими величинами:

• D – диаметром гидроразделителя, в миллиметрах;
• d – диаметром патрубков подводящего назначения, мм;
• G – максимальной скоростью водного протока по устройству;
• w – предельной скоростью продвижения воды по поперечному сечению гидроразделителя;
• с – теплоемкостью теплового носителя;
• P – максимальным значением мощности котла, что устанавливается, кВт;
• ΔT – заданной разностью в значениях температуры между подачей и возвратом отопительной системы, °С (= приблизительно 10°С).

Для того, чтобы рассчитать зависимость диаметра гидравлического разделителя от максимально возможного напора воды в системе, используют формулу:

А зависимость диаметра гидравлического разделителя от мощности котла рассчитывают по следующей формуле:

Достоинства

Применение гидравлического разделителя в данной системе, направленной на создание тепла в помещении, обладает рядом преимуществ, заключающихся в:

• ликвидации проблемы во время нахождения размеров отопительного насоса в области вторичного контура и исполнительном элементе;
• предотвращении взаимовоздействия котлового контура на отопительные;
• равномерном распределении нагрузок водного потока на тепловые генераторы и тепловые потребители;
• обеспечении оптимального функционирования исполнительных компонентов;
• предоставлении мест для подсоединения расширительного бачка и быстродействующего воздухоотводчика;
• способствовании подключения различных дополнительных комплектующих.

В случае желания создания в своем жилье комфортной температуры с минимальными расходами энергии, наилучшим вариантом станет установка теплогенераторной системы, основывающейся на функционировании гидроразделителя.

Следует отметить: эффект экономии в сравнении с традиционной системой отопления, существенно заметен: в случае правильно спроектированной системы на основе гидрораспределителя, экономия газа составляет 25%, а электроэнергии – 50%.

Применение с твердотопливным котлом

При использовании , подключение гидрострелки осуществляется к выходу-входу.

Такой способ подсоединения любого рода нагревательного устройства способствует подбору оптимальной и индивидуальной температуры для каждого компонента в отдельности.

Сегодня все чаще стали использовать уже готовые устройства рассматриваемого типа, имеющиеся в продаже. Выбор стрелки осуществляется по каталогу, основываясь на мощности котла и максимальном ходе воды.

Спроектировать собственную систему отопления далеко непросто. Даже если «планируют» ее монтажники, вам надо быть в курсе многих нюансов. Во-первых, чтобы проконтролировать их работу, во-вторых, чтобы оценить необходимость и целесообразность их предложений. Например, в последние годы усиленно пропагандируется гидрострелка для отопления. Это небольшое дополнение, установка которого выливается в немалую сумму. В некоторых случаях оно очень полезно, в других без него легко можно обойтись.

Что такое гидрострелка и где её устанавливают

Правильное название этого устройства — гидравлическая стрелка или гидроразделитель. Представляет собой кусок круглой или квадратной трубы с приваренными патрубками. Внутри, как правило, ничего нет. В некоторых случаях могут стоять две сетки. Одна (вверху) для лучшего «отхождения» воздушных пузырьков, вторая (внизу) для отсева загрязнений.

В системе отопления гидрострелка ставится между котлом и потребителями — отопительными контурами. Располагаться может как горизонтально, так и вертикально. Чаще ставят вертикально. При таком расположении в верхней части ставят автоматический воздухоотводчик, внизу — запорный кран. Через кран периодически сливается некоторая часть воды с накопившейся грязью.

То есть получается, что вертикально поставленный гидроразделитель, одновременно с основными функциями, отводит воздух и дает возможность удалять шлам.

Назначение и принцип работы

Гидрострелка нужна для разветвленных систем, в которых установлено несколько насосов. Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Потому еще называют это устройство — гидравлический разделитель или гидроразделитель.

Гидрострелку ставят в том случае, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторах, водяном теплом полу, бойлере косвенного нагрева). Для корректной работы их производительность подбирается так, чтобы котловой насос мог перекачивать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.

Зачем нужна гидрострелка для отопления? Давайте рассмотрим на примере. В системе отопления с несколькими насосами они зачастую имеют разную производительность. Часто получается так, что один насос в разы более мощный. Ставить все насосы приходится рядом — в коллекторном узле, где они гидравлически связаны. Когда мощный насос включается на полную мощность, все остальные контура остаются без теплоносителя. Такое случается сплошь и рядом. Чтобы избежать подобных ситуаций и ставят в системе отопления гидрострелку. Второй путь — разнести насосы на большое расстояние.

Режимы работы

Теоретически, возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже. Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления. Это идеальная ситуация, в реальной жизни встречающаяся очень редко. Объясним почему. Современное отопление подстраивает работу по температуре теплоносителя или по температуре в помещении. Представим, что все идеально рассчитали, подкрутили вентили и после настройки достигнуто равенство. Но через некоторое время параметры работы котла или одного из контуров отопления изменятся. Оборудование подстроится под ситуацию, а равенство производительности будет нарушено. Так что этот режим может просуществовать считанные минуты (или даже еще меньше).

Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насосы подобраны неправильно. Вернее, насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. То есть, на выходе котла, например, 80°C, в контура после подмеса холодной воды идет, например, 65°C (реальная температура зависит от дефицита расхода). Пройдя по отопительным приборам, температура теплоносителя опускается на 20-25°С. То есть, температура теплоносителя, подаваемого в котел, будет в лучшем случае 45°C. Если сравнить с выходной — 80°C, то дельта температур слишком велика для обычного котла (не конденсационного). Такой режим работы не является нормальным и котел быстро выйдет из строя.

Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.

Когда гидрострелка нужна

Гидрострелка для отопления нужна на 100%, если в системе будет стоять несколько котлов, работающих в каскаде. Причем работать они должны одновременно (во всяком случае, большую часть времени). Вот тут, для корректной работы гидроразделитель — лучший выход.

При наличии двух одновременно работающих котлов (в каскаде) гидрострелка — лучший вариант

Еще гидрострелка для отопления может быть полезна для котлов с чугунным теплообменником. В емкости гидроразделителя постоянно происходит смешивание теплой и холодной воды. Это уменьшает дельту температур на выходе и входе котла. Для чугунного теплообменника — это благо. Но с той же задачей справится байпас с трехходовым регулируемым клапаном и обойдется он значительно дешевле. Так что даже для чугунных котлов, стоящих в небольших системах отопления, с примерно одинаковым расходом вполне можно обойтись без подключения гидрострелки.

Когда можно поставить

Если в системе отопления есть только один насос — на котле, гидрострелка не нужна совсем. Можно обойтись и если устанавливаются один-два насоса на контуры. Такую систему можно будет сбалансировать при помощи регулировочных кранов. Когда установка гидрострелки оправдана? Когда в наличии такие условия:

• Контуров три и больше, все очень разной мощности (разный объем контура, требуется разная температура). В таком случае, даже при идеально точном подборе насосов и расчете параметров, есть возможность нестабильной работы системы. Например, часто встречается ситуация, когда при включении насоса теплых полов, радиаторы стынут. Вот в этом случае нужна гидроразвязка насосов и потому ставится гидравлическая стрелка.
• Кроме радиаторов имеется водяной теплый пол, отапливающий значительные площади. Да, его подключать можно через коллектор и смесительный узел, но он может заставлять работать котловой насос в экстремальном режиме. Если у вас часто горят насосы на отоплении, скорее всего, нужна установка гидрострелки.
• В системе среднего или большого объема (с двумя и более насосами) собираетесь установить автоматическую регулирующую аппаратуру — по температуре теплоносителя или по температуре воздуха. При этом не хотите/не можете регулировать систему вручную (кранами).

В первом случае гидроразвязка, скорее всего, нужна, во втором, стоит думать об ее установке. Почему только думать? Потому что это немалые расходы. И дело не только в стоимости гидрострелки. Она стоит около 300$. Придется ставить еще дополнительное оборудование. Как минимум нужны коллекторы на входе и выходе, насосы на каждый контур (при небольшой системе без гидрострелки без них можно обойтись), а также блок управления скоростью насосов, так как через котел они уже управляться не смогут. В сумме с платой за монтаж оборудования этот «довесок» выливается примерно в две тысячи долларов. Действительно немало.

Зачем тогда ставят это оборудование? Потому что с гидрострелкой отопление работает стабильнее, не требует постоянной подстройки потока теплоносителя в контурах. Если вы спросите владельцев коттеджей, у которых отопление сделано без гидроразделителя, вам скажут, что часто приходится перенастраивать систему — крутить вентиля, регулируя потоки теплоносителя в контурах. Это характерно, если используются различные элементы отопления. Например, на первом этаже теплый пол, радиаторы на двух этажах, отапливаемые подсобные помещения, в которых надо поддерживать минимальную температуру (гараж, например). Если у вас предполагается примерно такая же система, а перспектива «подстройки» вас не устраивает, можно ставить гидрострелку для отопления. При ее наличии в каждый контур идет столько теплоносителя, сколько он требует в данный момент и никоим образом не зависит от параметров эксплуатации, работающих рядом насосов других контуров.

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

• Резьба на сгонах должна быть хорошо прорезанной и симметричной.
• Стенки отводов одинаковой толщины.

Качество самодельного изделия может быть «не очень»

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.

Отопительные системы в современном их виде – это сложные сооружения, оснащённые разным оборудованием. Их эффективная работа сопровождается оптимальной балансировкой всех входящих в их состав элементов. Гидрострелка для отопления призвана обеспечивать баланс. С ее принципом действия стоит разобраться, согласны?

Мы расскажем о том, как работает гидравлический разделитель, какими преимуществами обладает оснащенный им отопительный контур. В представленной нами статье описаны правила установки и подключения. Приведены полезные рекомендации по эксплуатации.

Гидрострелку для отопления чаще называют гидравлическим разделителем. Отсюда становится понятным, что эта система предназначена для внедрения в схемы отопления.

В отоплении предполагается использование нескольких контуров, например, таких как:

• линии с группами радиаторов;
• система тёплого пола;
• горячее водоснабжение через бойлер.

При отсутствии гидрострелки для такой системы отопления придётся либо делать тщательно просчитанный проект каждого контура, либо оснащать каждый контур индивидуальным .

Но даже в этих случаях нет полной уверенности достижения оптимального баланса.

Примерно такой можно рассматривать классическую конструкцию гидравлических разделителей, сделанных на базе круглых или прямоугольных труб. Простое, но эффективное решение, кардинально меняющее состояние отопительной системы с участием котла

Между тем решается задача просто. Необходимо всего лишь применить гидравлический разделитель в схеме – гидрострелку. Таким образом, все входящие в систему контуры будут оптимально разделены без риска гидравлических потерь в каждом из них.

Гидрострелка – название «обиходное». Правильному наименованию соответствует определение – «гидравлический разделитель». С конструктивной точки зрения устройство выглядит куском обычной полой трубы (круглого, прямоугольного сечений).

Оба торцевых среза трубы заглушены металлическими блинами, а по разным сторонам корпуса имеются входные/выходные патрубки (по паре на каждой стороне).

Натуральный вид изделий – гидравлических стрелок, выполненных из трубы прямоугольного сечения и круглой. Оба варианта показывают высокую эффективность. Однако гидрострелки на базе круглых труб всё-таки рассматриваются более предпочтительным вариантом

Традиционно завершение монтажных работ по является началом следующего процесса – тестирования. Созданная конструкция сантехники заполняется водой (Т = 5 – 15°С), после чего запускается отопительный котёл.

До того момента, пока теплоноситель не прогрет до требуемой температуры (заданной программой котла), водяной поток «крутится» циркуляционным насосом первичного контура. Циркуляционные насосы второстепенных контуров не подключены. Теплоноситель направлен по гидрострелке от горячей стороны к холодной (Q1 > Q2).

При условии достижения заданной температуры, активируются второстепенные контуры системы отопления. Потоки теплоносителя основного и второстепенных контуров выравниваются. Гидрострелка в таких условиях функционирует только как фильтр и отводчик воздуха (Q1 = Q2).

Функциональная схема действия классической гидравлической стрелки для трёх разных режимов работы котла. Схема наглядно указывает распределение тепловых потоков для каждого отдельно взятого режима работы котельного оборудования

Если какая-то часть (например, контур теплых полов) отопительной системы достигает заданной точки прогрева, отбор теплоносителя второстепенным контуром временно прекращается. Циркуляционный насос отключается автоматикой, а поток воды направляется через гидрострелку от холодной стороны на горячую (Q1 < Q2).

Расчётные параметры гидрострелки

Главным опорным параметром для расчёта является скорость теплоносителя на участке вертикального движения внутри гидрострелки. Обычно рекомендуемое значение не более 0,1 м/сек, при любом из двух условий (Q1 = Q2 или Q1 < Q2).

Малая величина скорости обусловлена вполне разумными выводами. При такой скорости находящийся в составе водяного потока мусор (шлам, песок, известняк и т.п.) успевает оседать на дно трубы гидрострелки. К тому же за счёт низкой скорости успевает формироваться необходимый температурный напор.

Два конструктивных вида гидрострелок, на которые обычно проводятся расчёты: 1 – по трём диаметрам; 2 – по чередованию патрубков. Независимо от принятия той или иной методики, базовые параметры расчётов всегда типичные – расход теплоносителя по контурам и параметр скорости

Малая скорость передачи теплоносителя способствует лучшему отделению воздуха от воды для последующего вывода через воздухоотводчик гидравлической системы разделения. В общем, стандартный параметр выбран с учётом всех значимых факторов.

Для расчётов часто используется так называемая методика трёх диаметров и чередующихся патрубков. Здесь конечный расчётный параметр – значение диаметра разделителя.

Исходя из полученного значения, вычисляются все иные требуемые значения. Однако чтобы узнать размер диаметра гидроразделителя, нужны данные:

• по расходу на первом контуре (Q1);
• по расходу на второстепенном контуре (Q2);
• скорость вертикального тока воды по гидрострелке (V).

По сути, эти данные для расчёта всегда имеются.

К примеру, расход на первом контуре составляет 50 л/мин. (из технической характеристики насоса 1). Расход на втором контуре равен 100 л/мин. (из технической характеристики насоса 2). Значение диаметра гидрострелки вычисляется формулой:

Формула для расчёта диаметра трубы гидрострелки в зависимости от параметров расхода теплоносителя (расход по характеристикам насоса) и скорости вертикального протока

где: Q – разница расходов Q1 и Q2; V – скорость вертикального протока внутри стрелки (0,1 м/сек.), π – постоянная величина 3,14.

Между тем диаметр гидравлического разделителя (условный) допустимо выбирать, пользуясь таблицей примерных стандартных величин.

Величина мощности котла, кВт	Входной патрубок, мм	Диаметр гидрострелки, мм
70	32	100
40	25	80
25	20	65
15	15	50

Параметр высоты для устройства разделения тепловых потоков не критичен. Фактически высоту трубы можно брать любую, но с учётом уровней подвода входящих/исходящих трубопроводов.

Схемное решение по сдвигу патрубков

Классический вариант гидравлического разделителя предполагает создание патрубков симметрично расположенных относительно один другого. Однако практикуется также схемный вариант несколько иной конфигурации, где патрубки располагаются несимметрично. Что это даёт?

Схема изготовления гидравлического разделителя, в котором патрубки вторичного контура несколько смещены относительно патрубков первичного контура. По мнению изобретателей (и доказано практикой), этот вариант видится более продуктивным по фильтрации частиц и отделению воздуха

Как показывает практическое применение несимметричных схем, в этом случае происходит более эффективное отделение воздуха, а также достигается лучшая фильтрация (отстой) взвешенных частиц, присутствующих в теплоносителе.

Количество соединений на гидрострелке

Классическая схемотехника определяет подвод четырёх трубопроводов на конструкцию гидравлического разделителя. Отсюда неизбежно появляется вопрос о возможности увеличения числа входов/выходов. В принципе, такой конструктивный подход не исключается. Однако эффективность схемы снижается с увеличением числа подводов/отводов.

Рассмотрим возможный вариант с большим количеством патрубков в отличие от классики и сделаем анализ работы гидравлической разделительной системы для таких условий монтажа.

Схема разделителя многоканального распределения тепловых потоков. Этот вариант позволяет обслуживать более объёмные системы, но при условии возрастания количества патрубков более четырёх, эффективность системы в целом резко снижается

В данном случае тепловой поток Q1 полностью поглощается тепловым потоком Q2 для состояния системы, когда величина расхода для этих потоков фактически равноценна:

В том же состоянии системы тепловой поток Q3 по значению температуры приблизительно равен средним значениям Тср., протекающим по линиям обратки (Q6, Q7, Q8). В то же время отмечается незначительная разница температур в линиях с Q3 и Q4.

Если тепловой поток Q1 становится равным по тепловой составляющей Q2+Q3, отмечается распределение температурного напора в следующей зависимости:

Т1=Т2, Т4=Т5,

тогда как

Т3= Т1+Т5/2 .

Если же тепловой поток Q1 становится равным сумме тепла всех остальных потоков Q2, Q3, Q4, в таком состоянии уравниваются все четыре температурных напора (Т1=Т2=Т3=Т4).

Многоканальная разделительная система на четыре входа/четыре выхода, довольно часто применяемая на практике. Для обслуживания отопительных систем частного хозяйства такое решение вполне удовлетворяет по технологическим параметрам и стабилизации работы котла

При таком положении дел на многоканальных системах (более четырёх) отмечаются следующие факторы, оказывающие негативное влияние на работу устройства в целом:

• сокращается естественная конвекция внутри гидравлического разделителя;
• снижается эффект естественного смешивания подачи с обраткой;
• общая эффективность системы стремится к нулю.

Получается, что отход от классической схемы с увеличением числа отводных патрубков практически полностью нивелирует рабочее свойство, каким должна обладать гирострелка.

Гидравлический разделитель без фильтра

Конструкция стрелки, где исключается присутствие функций воздухоотделителя и фильтра-отстойника, тоже несколько отходит от принятого стандарта. Между тем на такой конструкции можно получить два потока с разными скоростями движения (динамически независимые контуры).

Нестандартное конструктивное решение изготовления гидрострелки. Отличается от классики тем, что здесь нет функций фильтрации и вывода воздуха. К тому же распределение тепловых потоков имеет схему перпендикулярного транспорта, чем достигается развязка по скорости

Например, есть тепловой поток контура котла и тепловой поток контура (радиаторов). Нестандартной конструкцией, где перпендикулярное направление потоков, скорость потока второстепенного контура с приборами нагрева значительно возрастает.

По контуру котла, напротив, движение замедлено. Правда это чисто теоретический взгляд. Практически необходимо испытывать в конкретных условиях.

Чем полезна гидрострелка?

Необходимость применения классической конструкции гидравлического разделителя очевидна. Более того, на системах с котлами внедрение этого элемента становится обязательным действием.

Установка гидрострелки в систему, обслуживаемую котлом, обеспечивает стабильность потоков (расхода теплоносителя). В результате полностью устраняется риск возникновения и скачков температуры.

Примеры гидрострелок в классическом простом исполнении на базе пластиковых трубопроводов. Теперь такие конструкции можно встретить даже чаще, чем металлические. Эффективность действия практически такая же как у металлических, но факт экономии на устройстве и внедрении в систему

Для любой обычной , сделанной без гидравлического разделителя, отключение части линий неизбежно сопровождается резким подъёмом температуры контура котла по причине малого расхода. В то же время имеет место возврат сильно охлаждённого обратного потока.

Появляется риск образования гидроударов. Такие явления чреваты быстрым выходом котла из строя и значительно сокращают срок службы оборудования.

Для бытовых систем в большинстве случаев удачно подходят пластиковые конструкции. Этот вариант применения видится более экономным по установке.

К тому же использование фитингов делает возможным производить монтаж и подключение пластиковых гидрострелок без сварки. С точки зрения обслуживания подобные решения также приветствуются, так как гидравлический разделитель, установленный на фитингах легко снять в любой момент.

Выводы и полезное видео по теме

Видео о практическом применении: когда возникает необходимость в установке гидрострелки, а когда она не нужна.

Значимость гидрострелки в распределении тепловых потоков переоценить сложно. Это действительно необходимое оборудование, которое следует устанавливать на каждой системе индивидуального отопления и ГВС.

Пишите, пожалуйста, комментарии в находящемся ниже блоке, публикуйте фото по теме статьи, задавайте вопросы. Расскажите о том, как оснащали систему отопления гидрострелкой. Опишите, как изменилась работа сети после ее установки, какие плюсы приобрела система после включения этого устройства в схему.

Итак, что же называется гидрострелкой в отопительной системе частного дома? Температурный и гидравлический буфер, который обеспечивает процессы корреляции температур обратки и подачи, упорядоченный максимальный проток теплоносителя, называется гидрострелкой. Для чего же нужна гидравлическая стрелка?

Очень просто можно объяснить, для чего нужна в отопительной системе гидрострелка? Владельцы частных домов хорошо знают, что такое разбалансировка теплоснабжения. Современные котлы имеют меньший по объему контур. В то же время расход потребителя при циркуляции – меньше. С помощью гидрострелки можно отделить ее работу от теплогенератора вторичной цепи, увеличить надежность и качество работы системы.

Гидроразделитель в системе отопления

Чтобы понять, для чего нужна в системе отопления гидрострелка, нужно назвать ряд преимуществ систем отопления с гидравлическим терморазделителем. Прежде всего, разделитель является обязательным условием производителей оборудования для гарантии технического обслуживания на котел мощностью до 50 киловатт и больше. С помощью вспомогательного узла обеспечивается максимальный проток с ламинарным течением теплоносителя. Постоянно поддерживается температурный и гидравлический баланс в отопительной системе. Гидрострелка и контур отопления подключается параллельно. Это создает минимальные потери давления, производительности и тепла. Патрубки подачи и обратки расположены по коленному принципу. Это обеспечивает температурный градиент вторичных контуров. Если подобрать оптимально гидрострелку для отопления, то можно защитить котел от разницы температур подачи и обратки.

Предохраняется оборудование от теплового удара. Гидравлическая стрелка увеличивает коэффициент полезного действия котла. Кроме того, обеспечивается вторичная циркуляция части теплоносителя в котловом контуре. Топливо и электроэнергия экономится. Сохраняется постоянный объем котловой воды. При необходимости можно с помощью разделителя компенсировать дефицит расхода во второстепенном контуре. Если насосы имеют высокую мощность, то их влияние можно с помощью полого разделителя снизить. Нагрузка подается на вторичный контур и котел.

Гидродинамические процессы в системе стабилизируются принципом работы гидрострелки. Для того чтобы продлить срок эксплуатации насоса, нужно своевременно удалять механические примеси из теплоносителя. Кроме того, продлевается эксплуатационный срок датчиков, счетчиков, вентилей. При делении потоков (независимый контур потребителя и контур теплогенератора) гидрострелка обеспечивает максимальное использование теплоты сгорания топлива.

Видео: Что такое гидрострелка (гидравлическая стрелка)

Гидравлическая стрелка для систем отопления, схема и как устроена

Гидравлический разделитель – это полый вертикальный сосуд, который состоит из труб большого диаметра (квадратного профиля) с заглушками эллиптического типа с торцов. Размеры разделителя обуславливаются мощностью котла, зависят от количества и объемов контура.

Гидравлическая стрелка имеет массивный металлический корпус. Его устанавливают на опоры, чтобы на трубопроводе не было линейного напряжения. Компактные устройства крепятся к стене с помощью кронштейна. Отопительный трубопровод и патрубок гидрострелки соединяется с помощью фланцев или же резьбы.

Устройство гидравлического разделителя

В верхней точке корпуса устанавливается автоматический клапан воздухоотводчика. Через специальный клапан или вентиль можно удалять осадок. Он врезан снизу. Как правило, гидравлическую стрелку изготавливают из низкоуглеродистой стали или из нержавейки, меди, а также из полипропилена. Корпус будет обработан антикоррозийным составом и покрыт утеплителем.

Важно! Полимерные гидрострелки используются в системах, которые работают от котла мощностью 13-35 киловатт. Для теплогенераторов, которые работают на твердом топливе, НЕ используются полипропиленовые гидрострелки.

Дополнительные параметры оборудования системы отопления

Современные модели, как правило, совмещают с функцией разделителя, регулятора температуры и сепаратора. Терморегулятор-клапан обеспечивает температурный градиент на вторичном контуре. Выделение растворенного кислорода из теплоносителя позволяет снизить риск эрозии внутренних поверхностей оборудования. Продлить срок работы колеса и подшипников циркуляционных насосов поможет удаление из потока взвешенных частиц.

Перфорированные горизонтальные перегородки разделяют внутренний объем пополам. Потоки обратки подачи соединяются в зоне нулевой точки, скользят в разные стороны, при этом не создается дополнительное сопротивление.

Подключение гидроразделителя и принцип работы

В высокотемпературной зоне находятся пористые вертикальные пластины деаэрации. Сборник шлама и магнитный уловитель находятся в нижней части корпуса.

Гидрострелка обладает некоторыми конструктивными особенностями. Итак, она имеет температурный датчик, манометр, терморегулятор и клапан, а также линию по запитке системы при включении. Для сложного оборудования нужна наладка, частые осмотры, техобслуживание.
Работа гидравлической стрелки в системе отопления

В теплоносителе поток проходит со скоростью 0,2 метра в секунду. Котловой насос разгоняет кипяток до 0.9 метров в секунду. По рекомендованному скоростному режиму можно понять, для чего предназначена гидравлическая стрелка.

За счет изменения направления движения потока гасится скорость водяных потоков при минимальной потере тепла в системе. Ламинарный поток приводит к тому, что гидравлическое сопротивление в корпусе почти отсутствует. Буферная зона делит котел на цепь потребителя. Обеспечивается автономная работа насоса на каждом отопительном контуре. Гидравлический баланс не нарушается.

Расчетным параметрам системы соответствует нейтральный режим работы гидроразделителя, при котором соответствуют такие параметры, как напор, температура и расход. Насосное оборудование имеет достаточную суммарную мощность. Взвешенные частицы осаживаются в гидрострелке по средствам ламинарного движения потока.

Гидравлический разделитель: принцип работы в отоплении частного дома

Принцип работы гидрострелки отражается . Котел при этом не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре. Термодатчики срабатывают при разнице температур подачи-обратки. При дефиците расхода подмешивается холодная вода (теплоноситель). Автоматическое оборудование выводит теплогенератор на максимальный режим горения. Но потребитель не получает достаточного количества тепла. При разбалансировке системы отопления появляется угроза теплового удара.

Гидравлическая стрелка для систем отопления, схема работы

На первичном контуре объемный поток больше, чем расход теплоносителя зависимой цепи. Если котел работает в оптимальном режиме, то при розжиге агрегата или при параллельном выключении насосов вторичных контуров, теплоноситель циркулирует через гидравлическую стрелку по первичному контуру. Температура обратки, поступающая в котел, выравнивается доливанием теплоносителя из подачи. Потребитель получает достаточное количество теплоносителя.

Обязательным считается условие, при котором производитель, обладающий циркуляционным насосом первичного контура, на 10 процентов больше, чем суммарный напор насосов во второстепенном контуре.

Как рассчитать параметры гидравлической стрелки в системе отопления дома

Примечательно! Формулы расчета гидрострелки для отопления получаются эмпирическим путем. Диаметр входного патрубка в гидроразделитель соответствует диаметру выпуска котла.

Например, если определять параметры гидравлической стрелки практическим методом, то ориентировочный размер для малых разделителей нужно выбирать по диаметру выпускных патрубков. Расстояние между врезками составляет не меньше 10 диаметров штуцера. Высота корпуса будет намного больше диаметра труб.

Коленчатая схема гидравлической стрелки для отопления используется в подборе установки больших размеров. Согласно правилу 3D, диаметр корпуса будет составлять три диаметра патрубка. Расстояние 3Д определяется пропорции конструкции.

Если в системе нет распределительного коллектора, то количество врезок в разделитель будет больше. Трубопровод, который соединяет первый контур с гидравлической стрелкой, распределяются по высоте. Данный метод дает возможность регулировать температурный градиент в динамике. Условие должно выполняться для качественного отбора теплоносителя вторичными контурами. Для обогревания небольших домов нужен котел. В него встраивают насос. Вторичные контуры присоединяются к котлу по средствам гидравлической стрелки. Независимые контуры в жилых домах с большой площадью подключаются через гребенку. В таком случае гидравлический разделитель будет большим. Распределительный коллектор устанавливается после гидравлической стрелки. Устройство состоит из двух независимых частей. Они объединяются перемычками. По количеству вторичных контуров врезают попарно расположенные патрубки.

Внешний вид гидроразделителя

• За счет распределительной гребенки облегчается эксплуатация и ремонт техники. Регулирующая и запорная арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора создает равномерный расход между разными контурами.
• Компланарная распределительная гребенка и разделитель создают в комплексе гидравлический модуль. Компактный узел удобен для котельных, которые не имеют большой площади.
• Монтажные выпуски создаются для обвязки звездочкой. Контур низкого напора теплого пола подключается снизу. Высоконапорный контур радиаторов включается в систему сверху.
• Теплообменник устанавливается сбоку, на противоположной стороне от гидравлической стрелки.

С помощью регулирующей арматуры обеспечивается максимальный проток, а также напор на дальних от гидравлической стрелки контурах. Посредством балансировки уменьшаются процессы неправильного дросселированного потока. Это дает возможность получить расчетную подачу теплоносителя.

Важно! Автономная отопительная система – это контур, который работает с высокой температурой среды под давлением.

Для того чтобы сделать гидравлическую стрелку в отопительной системе частного дома, нужно обладать специальными навыками. Кроме того, нужно обладать определенными знаниями в теплотехнике. Сегодня существует множество сайтов, на которых представлены пошаговые инструкции по созданию своими руками гидравлической стрелки для системы отопления.

В данной статье хотелось бы в простой и доступной форме объяснить принцип действия и остановиться на преимуществах в применении данного прибора. Вначале рассмотрим следующую типовую схему (рисунок 1.)

Если в Вашей схеме количество контуров отопления (насосов потребителей) не так велико, как в на рисунке 1, не спешите закрывать страницу, в схемах с напольными котлами из чугунных теплообменников, гидрострелка может выполнять важную функцию - защищать теплообменник от "тепловых ударов".

Для упрощения на схеме не показаны краны, фильтры, расширительные баки и другие элементы.

На данной схеме приведен пример двух совместно работающих котлов BAXI серии SLIM.

В системе имеются:

• нерегулируемая зона отопления без собственного насоса (зона 1);
• высокотемпературная зона отопления (зона 2) с собственным насосом, регулируемая при помощи зонального комнатного термостата (КТ2);
• низкотемпературная зона (зона 3 - «теплые полы»), регулируемая при помощи датчика температуры воды.
• бойлер для горячей воды, присоединенный как одна из зон системы отопления. Температура воды в бойлере регулируется при помощи термостата бойлера путем включения загрузочного насоса бойлера.

В традиционных гидравлических схемах, применяемых в отоплении, все контуры соединены с общим коллектором.

Правильный подбор насосов для такой системы является непростой задачей. В частности, суммарное давление, создаваемое основными насосами котлов (КН1 и КН2) должно превосходить суммарное разряжение дельта P, создаваемое зональными насосами (Н2, Н3, Н4…). Увеличенная скорость воды может увеличить шум в системе.

Избежать всех вышеперечисленных проблем и обеспечить устойчивую работу системы поможет применение такого простого элемента, как гидравлический разделитель. Иногда его также называют гидравлической стрелкой, гидрострелкой. И ранее рассмотренная схема превращается в следующую (рисунок 2).

Принцип работы гидрострелки

Функцией гидравлического разделителя, как следует из его названия, является отделение первичного (котлового) контура от вторичного (отопительного). При использовании гидрострелки давление дельта P между коллекторами подачи и возврата близко к нулю. Давление дэльта P определяется гидравлическим сопротивлением разделителя, которое незначительно. Кроме того, это значение является постоянной величиной, не зависящей от количества одновременно работающих насосов во вторичном контуре.

Практический опыт показывает, что применение настоятельно рекомендуется, если без разделителя перепад давления между коллекторами дельта P > 0,4 метров водяного столба.

Кроме того, одна из важнейших функций гидравлической стрелки - защита чугунного теплообменника котла, от теплового удара. Во время первого включения котла, теплообменник может нагреться до высокой температуры за очень короткий промежуток времени, при этом даже в самой короткой петле отопления теплоноситель еще не успевает нагреться до аналогичной температуры. Поэтому из обратного трубопровода системы отопления (например из обратного коллектора рисунок 1), "холодный" теплоноситель попадает на раскаленный теплообменник, что приводит к его преждевременному разрушению и выходу котла из строя.

Применение гидрострелки, позволяет уменьшить контур отопления котла и обеспечить разницу температур в подающем и обратном трубопроводе не выше 45 гр.С.

Внутри гидравлического разделителя может происходить перемешивание входящей и возвратной воды и он может работать в трех режимах.

На практике, гидравлика схемы никогда не соответствует расчетным параметрам, и применение гидравлического разделителя позволяет устранить многие недочеты.

Размеры и расчет гидравлической стрелки

При самостоятельном изготовлении гидравлического разделителя обычно применяют два метода для определения оптимальных размеров – метод трёх диаметров (рисунок 6) и метод чередующихся патрубков (рисунок 7).

Единственный размер, который необходимо определить при подборе разделителя – это диаметр разделителя (или диаметр подводящих патрубков). Гидравлический разделитель подбирается, исходя из максимально возможного протока воды в системе (куб. м/час) и обеспечения минимальной скорости воды в разделителе и в подводящих патрубках. Рекомендуемая максимальная скорость движения воды через поперечное сечение гидравлического разделителя составляет примерно 0,2 м/сек.

Используемые математические обозначения:

• D – диаметр гидравлического разделителя, мм;
• d – диаметр подводящих патрубков, мм;
• G – максимальный проток воды через разделитель, куб. м/час;
• w – максимальная скорость движения воды через поперечное сечение гидравлического разделителя, м/сек (ориентировочное значение составляет примерно 0,2 м/сек);
• с – теплоемкость теплоносителя, в данном примере – теплоемкость воды (константа);
• P – максимальная мощность устанавливаемого котельного оборудования, кВт;
• ?T - задаваемая разность температур между подачей и возвратом системы отопления, °С (принимаем равной примерно 10°С).

Опуская несложные математические выкладки, получаем следующие формулы:

1) Зависимость диаметра гидравлического разделителя от максимального протока воды в системе.

Пример. Согласно схеме на рисунке 2 после подбора насосов получились следующие значения для максимальных режимов. В котельном контуре расход воды через каждый из котлов составил 3,2 куб. м /час. Итоговый расход воды в котельном контуре составляет:

3,2+3,2=6,4 куб. м/час.

В отопительном контуре имеем:
- первая зона системы отопления – 1,9 куб. м/час;
- вторая зона системы отопления – 1,8 куб. м/час;
- низкотемпературная зона – 1,4 куб. м /час;
- бойлер ГВС – 2,3 куб. м/час.
Итоговый расход воды через отопительный контур в пиковом режиме составляет:

1,9+1,8+1,4+2,3=7,6 куб. м/час.

Пиковый расход воды в отопительном контуре выше расхода воды в котловом контуре, поэтому размеры гидравлического разделителя определяем по расходу в отопительном контуре.

Ориентировочный диаметр разделителя получился равным 116 мм.

2) Зависимость диаметра гидравлического разделителя от максимальной мощности устанавливаемого котельного оборудования.

Если насосы еще не подобраны, то примерно оценить размеры гидравлического разделителя можно по максимальной мощности устанавливаемого котельного оборудования, задав разность температур между подачей и возвратом системы отопления равной примерно 10°С.

Пример. Согласно схеме на рисунке 2 будут использоваться два котла с максимальной мощностью каждого – 49 кВт.

Ориентировочный диаметр разделителя получился равным 121 мм.

Основные плюсы применения гидравлических разделителей

1. Существенно упрощается подбор насосов.
2. Улучшается режим работы и долговечность котельного оборудования.
3. Защита чугунного теплообменника от теплового удара.
4. Гидравлическая устойчивость системы, отсутствие разбалансировки.
5. Если типовой настенный двухконтурный котел работает на большую систему отопления, то встроенного насоса может быть недостаточно. Идеальным вариантом является применение гидравлического разделителя и небольших насосов на каждую зону.
6. Готовые разделители, имеющиеся в продаже, можно использовать в качестве эффективных удалителей шлама и воздуха из системы.

Почему температура теплоносителя после стрелки (гидравлического разделителя) меньше чем на входе

Это наиболее часто задаваемый вопрос людей, у которых в котельной установлен гидравлический разделитель. Данный режим работы гидрострелки описан на рисунке 4. Основная причина - расход теплоносителя котлового контура меньше расхода контуров отопления. Если перепад температур небольшой, можно не думать об этой проблеме, если перепад больше 10 градусов, то необходимо смотреть, правильно ли выбраны насосы, либо попробовать отрегулировать расходы насосов с помощью переключателей скоростей (самих насосов).
