Гараж из профиля своими руками чертежи. Гараж из металлопрофиля своими руками – отличный автодомик за месяц! Наружная отделка стен и кровля

Наиболее популярная и быстровозводимая конструкция гаража – гараж из металлопрофиля, который можно построить своими руками. Причем, его функциональность может быть разной: как для временной стоянки автомобиля, например, на летней даче, так и утепленный гараж с мастерской и смотровой ямой.

Гараж из металлопрофиля со смотровой ямой можно возвести менее чем за месяц. Для выполнения заглубленной смотровой ямы удобно использовать готовые бетонные блоки, фундамент по периметру – ленточный. Пол в гараже удобнее выполнять с помощью бетонной стяжки из влагостойкого бетона. Стены состоят из каркаса, собранного из металлического профиля, и двусторонней обшивки профилированными металлическими листами, между которыми уложен утеплитель. В качестве утеплителя можно применять любые современные материалы для вентилируемых фасадов: минеральные и каменные ваты, полистирольные плиты, а также утепление пенополиуретаном.

Фундамент и полы

Гараж из металлопрофиля – легкая постройка, поэтому для него достаточно шириной 20-30 см и высотой около 40 см.

Технология выполнения фундамента:

Возведение каркаса и стен гаража

Каркас можно изготовить из металлического П-образного профиля, скрепляя его саморезами. Для работы понадобятся ножницы по металлу, шуруповерт, рулетка и расчетное количество П-образного оцинкованного профиля, а также саморезы по металлу.

Утепление и внутренняя отделка гаража

Утеплять гараж нужно в том случае, если вы планируете использовать его как мастерскую для мелкого ремонта, а также в районах с суровыми зимами для легкого пуска автомобиля в зимнее время. В качестве утеплителя используют минеральную или каменную вату в виде матов. Минеральные маты обладают высокими теплоизолирующими свойствами, их удобно крепить между стойками из профиля, к тому же, они не поддерживают горения, что важно для гаража.

1. Выбирают маты требуемой толщины, обычно 5 или 10 см. Учитывая размеры матов, на стойки крепят поперечные рейки.
2. Укладывают теплоизоляционные маты в промежутки между стойками, поверх теплоизоляции крепят паровлагоизоляционную пленку.
3. Отделку выполняют из металлических профилированных листов, закрепляя их на саморезы.

По этой технологии можно построить также легкий гараж из профнастила без утепления и смотровой ямы, он обойдется значительно дешевле и вполне подойдет для временной стоянки автомобиля на даче или в летнем загородном доме.

Возведение гаража на основе профильной трубы прямоугольного или квадратного сечения из оцинкованной стали – один из наиболее простых и доступных способов строительства «дома» для автомобиля. С помощью несложных инструментов и оборудования можно соорудить гараж в течение 1-2 суток, учитывая время на обустройство фундамента.

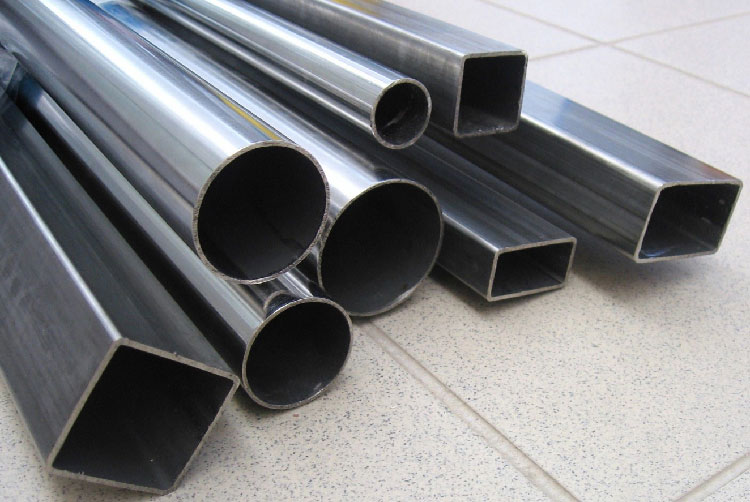

Профильные трубы широко используются в строительстве быстровозводимых зданий и сооружений – ангаров, крытых рынков, киосков, ларьков, складских комплексов. Трубы показывают себя как прочный, но лёгкий материал для сооружения каркаса, который затем обшивается листовой сталью, профилированным листом, фанерой или ДСП.

Популярность профильных труб в строительстве обусловлена их преимуществами:

• лёгкостью;
• прочностью;
• высокой скоростью сооружения каркаса;
• долговечностью.

Самый весомый аргумент в пользу профильных труб – доступная стоимость. По сравнению с массивными зданиями из кирпича, шлакоблоков, блоков из пено- или газобетона сооружение гаража обойдётся пользователю в разы дешевле. При этом нет необходимости терять время на длительный процесс возведения стен и просадку здания, которая нередко занимает до 6 месяцев.

Преимущества гаража из металлопрофиля

Решение построить гараж из профильных труб более чем оправдано. Преимущества такого способа сооружения малоэтажного здания включают в себя и экономический, и в практический аспекты.

• Невысокая суммарная стоимость постройки, включая сооружение фундамента.
• Простота выполнения. Для сбора каркаса не требуются какие-либо особые навыки. Любой человек, умеющий обращаться со сварочным аппаратом, плоскогубцами и отвёрткой, может справиться с задачей. Она не требует ни сложного оборудования, ни инструментов для реализации проекта и посторонней помощи.
• Простой, лёгкий и недорогой фундамент. Гараж на основе металлических профильных труб даже с обшивкой и кровлей очень мало весит, поэтому для его установки не нужен массивный монолитный фундамент. Будет достаточно возвести простой ленточное, столбовое или плиточное основание.
• Прочность. Несмотря на кажущуюся уязвимость, конструкция на основе цельнометаллических профилей оказывается достаточно прочной и устойчивой. Она хорошо противостоит ударам и вибрации, высоким и низким температурам, ветровым нагрузкам.
• Возможность демонтажа и транспортировки. Сборный каркасный гараж можно легко разобрать за несколько часов либо перевезти его в собранном виде с помощью крана-манипулятора и низкорамного тягача.

Любой владелец автомобиля согласится с тем, что оставлять своё транспортное средство на улице опасно. Сигнализация не убережёт от угона, а прямое воздействие осадков как минимум вредно для кузова. В результате рано или поздно владельцы машин серьёзно задумываются о постройке гаража, но всё не так просто: стоимость возведения кирпичного или блочного варианта весьма высока. Проблему можно решить, построив гараж из металлопрофиля. Материал настолько удобен и лёгок, что не составит труда это сделать без посторонней помощи, своими руками. Понадобятся лишь навыки пользования болгаркой и сварочным аппаратом.

Положительные и отрицательные свойства металлопрофиля в качестве отделочного материала для гаража

Металлопрофиль как облицовочный и каркасный материал обладает преимуществами и недостатками. К положительным моментам использования металлопрофиля относятся:

1. Материал является универсальным, так как его часто используют при строительстве крыш, перекрытий, ограждений, в качестве облицовочного материала для стен. Металлопрофильные листы позволяют изготовить крышу и стены любой формы.
2. Профильные трубы являются крепким, лёгким и удобным при монтаже материалом. Общий вес конструкции гаража будет оказывать небольшое давление на основание, поэтому для построек такого типа достаточно малозаглубленного фундамента.
3. Чтобы придать любую форму металлопрофильному листу, необходимы только ножницы по металлу.
4. Материал хорошо скрывает неровности закрытой поверхности.
5. При возведении крыши нет необходимости устанавливать балки большого размера и массивную обрешётку.
6. Благодаря полимерному покрытию, металлопрофиль обладает повышенной устойчивостью к воздействию критических температур и неблагоприятных погодных условий. Эта особенность положительно влияет на долговечность металлопрофиля. Сроки его эксплуатации достигают 50 лет.
7. Материал является экологически чистым, так как при его изготовлении не используются вредные вещества.
8. Полимерное покрытие при нагревании не изменяет структуры, сохраняя свои характеристики.
9. Материал пожаробезопасный.

Перечень положительных свойств металлопрофиля велик, но имеются и недостатки этого материала:

1. При попадании на поверхность металлопрофиля капель дождя, града и других твёрдых веществ и предметов издаётся усиленный громкий звук, напоминающий барабанную дробь. Это может вызывать дискомфорт и раздражение слуха. В связи с этим необходимо применять звукоизолирующие материалы, например, минеральную вату или пенопласт.
2. При повреждении защитных полимерных слоёв металлопрофиль остаётся незащищённым от коррозии.
3. Обладает высоким уровнем теплопроводности, поэтому при разнице температур возникает конденсат с внутренней и внешней сторон материала.

Подготовительный этап: рисуем чертежи

Возведению любой постройки должны предшествовать планирование, схематическое изображение и чертёж будущей конструкции. Даже такое простое сооружение, как гараж из металлопрофиля, не должно быть исключением из этого правила. В схеме и чертеже приведены оптимальные размеры гаража из металлопрофиля для комфортного размещения в нём легкового автомобиля средних размеров.

Учитывая эти критерии, параметры гаража с односкатной крышей будут иметь следующие значения:

1. Высота гаража от пола до козырька над воротами составит 2140 мм.
2. Высота тыльной стороны постройки - 1900 мм.
3. Ширина ворот - 3000 мм.
4. Ширина кровли - 3240 мм. С каждой боковой стороны кровля будет выступать на 120 мм.
5. Длина гаража - 5000 мм; с учётом кровли - 5300. С лицевой и тыльной стороны конструкции крыша выступает на 150 мм (с каждой стороны), образуя козырёк.
6. Высота двустворчатых ворот составит 2120 мм.

Выбираем качественный материал

В продажу поступает большой ассортимент металлопрофиля, который имеет ряд отличий по размерам изгиба, толщине, назначению, габаритам, цветовой гамме и защитного покрытия. Чтобы в дальнейшем не ошибиться в выборе правильного параметра металлопрофиля, необходимо более подробно рассмотреть каждый из них.

Значения маркеров

Металлопрофильный лист, предназначенный для отделки стен и кровли, должен быть достаточно прочным, чтобы выдерживать нагрузку толстого слоя снега или сильного ветра. Поэтому металлопрофиль различается по назначению. Для удобства материал маркирован заглавными буквами: «Н» - несущий; «НС» - универсальный и «С» - стеновой.

Металлопрофиль маркируется не только литерами, но и цифрами. Например, на профилированном листе указано: Н 18–0,80–750–10000. Значение этих символов несёт следующую информацию:

• «Н» - несущий металлопрофильный лист для кровли;
• «18» - высота волн профильного материала;
• «0,80» - толщина металла;
• «750» - ширина для монтажа, указанная в миллиметрах;
• «10000» - максимальное значение длины материала в мм.

Из этого следует, что он предназначен для отделочных кровельных работ. Его высота составляет 18 мм. Он изготовлен из металла толщиной 0,80 мм. В продажу поступает в виде листов размером 0,75х10 м. Эти символы дают исчерпывающую информацию для строителя.

Параметры защитного покрытия

Необходимо знать, что металлопрофиль может отличаться вариантами защитных покрытий. Для удобства различия они маркированы следующим образом:

• «РЕ» - означает, что покрытие изготовлено из стандартизированного полиэстера;
• «РЕМА» - покрытый полиэстером лист имеет матовую поверхность;
• «PVC» - использован пластизол;
• «PU» - в состав покрытия входит полиуретан;

Большой популярностью пользуются марки: «РЕ» с глянцевой поверхностью и «РЕМА» - с матовой.

Покупая металлопрофиль, нужно проверить целостность покрытия: есть ли царапины, вмятины, отколы. Если выполнить облицовку материалом с указанными дефектами, то через определённый промежуток времени он может поржаветь.

На месте образования коррозии появятся тёмные подтёки. Это сразу заметно, из-за чего покрытие теряет первоначальный красивый вид.

Толщина металлопрофиля

Следующее, на что необходимо обратить внимание, это на толщину приобретаемого металлопрофиля . Главный критерий выбора профилированного материала у многих покупателей выражается в цвете, форме и размере рельефа. Не осознавая своей ошибки, покупатели стараются экономить на толщине профиля. Однако это чревато неприятными последствиями.

Прежде всего, необходимо определить, для какой именно поверхности будет применён материал. Если покрыть крышу тонким стеновым металлопрофилем, то уже через несколько месяцев он деформируется под давлением снега или града. В результате возникнет необходимость в его замене, а это дополнительные расходы.

Чтобы не допускать ошибок, следует запомнить, что толщина металлопрофиля для кровли не может быть меньше 0,5 мм. Если он применён в качестве ограждения, то толщина должна составлять от 0,4 мм. Материал с меньшей толщиной необходимо использовать для временной отделки.

Для получения точных сведений о толщине профиля необходимо воспользоваться микрометром или штангенциркулем . Как правильно пользоваться этими инструментами, знают практически все, поэтому вам не составит труда с помощью них определить правильные значения.

Количество цинка

Следующим важным критерием при выборе металлопрофиля является количество содержащегося в нём цинка. Оцинковка металла позволила значительно увеличить сроки эксплуатации изделий. Поэтому при покупке профилированного листа важно знать о том, сколько в квадратном метре этого вещества. В соответствии с этим критерием металлопрофиль будет качественней настолько, насколько выше параметры, указывающие на содержание цинка в материале.

В условиях магазина или склада поверить количество цинка практически невозможно. Однако в зависимости от толщины и маркировки металлопрофиля можно примерно определить содержание цинка.

Если толщина материала составляет около 0,5 мм, то, как правило, количество цинка в нём самое большое, в пределах 220–270 г/м 2 .

Если это стандартный материал средних размеров, толщина которого составляет около 0,45 мм, то он содержит цинка 135–175 г/м 2 .

В материале с меньшей толщиной листа, от 0,3 до 0,4 мм, показатель содержания цинка в пределах от 75 до 100 г/м 2 .

Чем толще оцинкованный материал, тем, соответственно, дороже он стоит. Принимая во внимание этот критерий, можно опереться на него как на показатель качества. В связи с этим не следует отдавать предпочтение дешёвому материалу.

Место и способ приобретения материала

Ещё одним немаловажным критерием при выборе металлопрофиля является место и способ его приобретения. Сейчас стали популярны покупки через интернет-магазины. Это удобно, потому что не нужно куда-то ехать, с кем-то договариваться, контролировать процесс доставки. За вас практически всё сделают работники предоставленного сервиса. Делая покупки таким способом, вы не застрахованы от подделок или низкого качества продукции.

Находясь непосредственно на складе и выбирая профилированный материал, вы лично удостоверяетесь в качестве товара, можете потребовать соответствующие сертификаты и гарантии. К тому же есть возможность лично побеседовать с менеджером или продавцом, чтобы определить для себя степень профессионализма фирмы или организации.

Поэтому, просто заказав через интернет материал, можно получить непредсказуемый результат.

Расчёт профнастила и других материалов для строительства гаража

Чтобы исключить недостаток материалов либо непредвиденные расходы, при сооружении гаража из металлопрофиля необходимо провести расчёт.

В первую очередь проводятся вычисления для определения общего объёма бетона для фундамента. Для гаража из профнастила будет закладываться столбчато-ленточное основание. Из его названия нетрудно догадаться, что в основании будут бетонные столбы (сваи) и лента, поэтому расчёт будет производиться отдельно.

Сваи для фундамента будут иметь цилиндрическую форму длиной 40 см, диаметром 30 см. Для основания гаража этого типа предусмотрено 10 свай.

Для расчёта объёма одного цилиндра (столба) нужно воспользоваться формулой: V=π·r 2 ·h, где V - объём цилиндра; π – постоянное математическое значение (3,14); r - радиус окружности (основание фигуры); h - высота сваи. Теперь необходимо подставить значения, результат вычисления которых покажет объём бетона в кубических метрах для одной сваи: 3,14·0,15 2 ·0,4=3,14·0,0225·0,4=0,02826 м 3 . Соответственно, для десяти свай: 0,02826·10=0,2826 м 3 .

Далее требуется высчитать объём бетона для ленты фундамента. Чтобы этого добиться, нужно умножить показатели длины, высоты и ширины будущего основания. Для удобства проведения вычислений, расчёты объёма ленточного фундамента будут проводиться сначала по его длине двух сторон, а потом по ширине двух сторон.

Для этого нужно: 0,4·0,3·5=0,6 м 3 . Соответственно, для двух сторон данную цифру увеличиваем вдвое: 0,6·2=1,2 м 3 – это объём бетонной смеси, необходимый для длинных сторон фундамента. Теперь высчитываем объём по ширине основания: 0,4·0,3·3=0,36 м 3 , соответственно 0,36·2=0,72 м 3 .

Расчёт произведён по всем частям фундамента отдельно, поэтому необходимо их сложить: 0,2826+1,2+0,72=2,202 м 3 – это общее значение объёма бетона, необходимого для всего фундамента гаража.

Конструкция гаража предусматривает односкатную крышу, поэтому боковые стены будут иметь неправильную форму размером по 500х190х214 см.

Чтобы было удобней сделать расчёт площади стен, необходимо разделить их на простейшие фигуры - прямоугольник и прямоугольный треугольник.

Рассчитываем площадь прямоугольного треугольника. Для этого нужно перемножить значения сторон, прилегающих к прямому углу, а полученную цифру разделить пополам (5·0,24):2=0,6 м 2 .

Производим вычисления по второй фигуре. В этом случае площадь определяется путём умножения длины на ширину фигуры: 5·1,9=9,5 м 2 .

Соответственно, для двух одинаковых стен эти значения нужно умножить на 2, а потом сложить: 0,6·2+9,5·2=19,12 м 2 – является общей площадью боковых стен гаража.

Тыльная стена сооружения имеет размеры 300х190 см. Делаем расчёт: 3·1,9=5,7 м 2 .

Ворота гаража имеют размеры 300х212 см, поэтому: 3·2,12=6,36 м 2 .

Крыша с такими параметрами - 530х324 см. Её площадь вычисляется следующим образом: 5,3·3,24=17,17м 2 .

Теперь очень просто найти общее значение площадей всех сторон гаража . Для этого нужно сложить показатели боковых стен, тыльной стороны постройки и крыши: 19,12+5,7+6,36+17,17=48,35 м 2 .

Для сборки каркаса необходимо использовать металлический профиль с квадратным или прямоугольным сечением 40 на 40 мм либо 40 на 25 мм. В качестве соединительного элемента понадобятся специальные крепёжные детали для профилированных труб.

Для конструкции гаража размером 5000х3000 мм понадобится 130 м профилированных труб.

Требуемые инструменты

При возведении каркасной конструкции гаража понадобятся инструменты:

1. Электробур или винтовая лопата.
2. Штыковая и совковая лопата.
3. Вёдра и другие ёмкости для воды и цемента.
4. Молоток.
5. Бетоносмесительная машина.
6. Шланг для подачи бетонной смеси.
7. Плоскогубцы и кусачки.
8. Измерительная рулетка.
9. Большой угольник.
10. Строительный уровень.
11. Отвес.
12. Сварочный аппарат.
13. Шуруповёрт.
14. Гвозди, саморезы, шурупы, шайбы и гайки.
15. Графитный карандаш.
16. Шнур и колья для разметки.

Фотогалерея: важные инструменты для работы

Пошаговая инструкция по возведению гаража из металлопрофиля от фундамента до крыши (с фото)

Строительные мероприятия по сооружению гаража из металлопрофиля заключаются в следующих этапах:

1. Прежде чем приступить к возведению каркасной конструкции гаража, нужно позаботиться об обустройстве его основания. Для этого с помощью шнура и колышков необходимо сделать разметку под выкопку траншеи шириной 30 см.
2. Затем, не выступая за пределы натянутого шнура, нужно выкопать траншею глубиной 40 см. Стены рва стараться делать ровными, строго перпендикулярными полу. Выкопанную землю лучше собирать посередине разметки. В этом случае она не будет вам мешать, а когда бетонное основание застынет, земля понадобится для разравнивания пола.
3. Когда траншея готова, необходимо тщательно утрамбовать её дно. Это удобно сделать с помощью трамбовочной машины. Если таковой нет, то для этого используют бревно диаметром от 20 до 30 см, длиной около 120 см. К одной из торцевых его сторон прикрепляют брусок, который будет служить в качестве рукояток. Поднимая за них бревно, им ударяют о землю, тем самым трамбуя её поверхность.
4. Теперь необходимо выкопать лунки для заливки бетонных свай. Для этого внутри траншеи с помощью ручного бура или винтовой лопаты необходимо выкопать 10 лунок диаметром 300 мм, глубиной 400 мм. Дно ямок утрамбовать аналогичным способом. Как показано на изображении, расстояние между лунками по ширине фундамента - 1050 мм, а его длине - по 1266 мм. Сначала следует выкапывать лунки в углах основания, а потом в промежутках.
5. Уложить песчаную подушку на дно каждой лунки и траншеи. Для этого необходимо засыпать песок и утрамбовать его до получения равномерного слоя толщиной 10 см. Чтобы песок лучше спрессовывался, его необходимо сделать влажным. Под воздействием воды он будет лучше держать форму.
6. В подготовленные лунки опустить асбестоцементные трубы, которые сыграют роль опалубки. Их длина должна быть немного больше глубины подготовленных ямок, поэтому был использован материал размером от 43 до 45 см.
7. Из арматурных прутьев диаметром 12 мм изготовить каркас, необходимый для укрепления бетонной сваи. Для одной сваи (столба) нужно 4 металлических прута длиной по 50 см. Эти стержни необходимо соединить между собой с помощью проволоки. В результате должна получиться объёмная конструкция кубической формы с расстоянием между каждым прутом 15 см. По такому же принципу изготовить остальные девять каркасов. Установить в каждую лунку по одной металлической конструкции.
8. Теперь можно заливать бетон для изготовления свай. В этом случае нужно использовать бетонную смесь марки М200. Чтобы основание получилось прочнее, следует сначала залить бетон на половину высоты асбестоцементной трубы. Затем немного вытащить её и вдавить обратно. В момент поднятия трубы часть смеси выльется на дно лунки, полностью его заполнив. Когда труба будет помещена обратно, вылитый бетон заполнит нижнее пространство между асбестоцементным материалом и землёй. Бетонную смесь залить до верха трубы. В результате основная часть арматурного каркаса будет внутри сваи, а его наружные концы закрепят столбы к ленточному фундаменту.
9. Бетонную смесь необходимо избавлять от образовавшихся в момент заливки воздушных пузырей и прослоек. Для этого удобно воспользоваться куском арматуры или палкой, опуская и поднимая её в жидкий бетон, в опалубке. Проделав эти несложные действия, нужно дать бетону застыть. Для этого необходимо от двух до трёх недель. Следует учесть, что оставлять залитый бетон в открытом состоянии нельзя. Под воздействием прямых солнечных лучей смесь пересохнет и будет застывать неравномерно, отчего она может потрескаться. Чтобы этого избежать, нужно накрыть будущие сваи рубероидом или толстым полиэтиленом. В первые двое суток, с периодичностью в 10–12 часов, необходимо поливать бетон небольшим количеством воды. Это предотвратит фундамент от пересыхания.
10. По истечении указанного времени можно продолжить строительные работы по закладке фундаментной ленты. Для этого необходимо изготовить деревянную опалубку из досок или листов толстой фанеры. Её высота должна быть выше предполагаемого уровня бетона на 5–10 см. Доски или фанеру скрепить между собой гвоздями или саморезами. Чтобы опалубка не деформировалась под давлением залитой смеси, её деревянные элементы нужно укрепить подкосами и распорками.
11. Оставшиеся промежутки между асбестоцементной трубой и стенками лунок нужно заполнить землёй и утрамбовать.
12. После этого на утрамбованный песок необходимо простелить гидроизоляционный слой. В качестве него использовать рубероид или толстую полиэтиленовую плёнку. Гидроизоляция должна покрывать дно траншеи, её стены и доходить до верхнего края опалубки. Рубероид удобно закреплять к деревянной опалубке с помощью степлера.
13. Для укрепления ленточного фундамента необходимо изготовить металлический каркас из металлических прутьев диаметром 12 мм. Эта конструкция аналогичная той, которая установлена в асбестоцементных трубах, но она имеет другие размеры. Ширина каркаса должна получиться 25 см, высота - 35 см, а длина соответствовать периметру всего основания для будущего гаража. Следует учесть, что металлический каркас не должен касаться поверхности гидроизоляции на дне траншеи и стенах. Чтобы правильно разместить конструкцию, нужно на дно траншеи, перпендикулярно её длине и на расстоянии 1,5 м друг от друга, положить деревянные бруски размером 50х50х300 мм. Места пересечений прутьев с металлическим каркасом свай нужно закрепить проволокой.
14. Подготовить бетонную смесь марки М 200. Все действия по заливке фундамента и защите основания от погодных условий аналогичны указанным ранее. Сроки застывания бетона от 3 до 6 недель. После того как бетон затвердеет, нужно снять деревянную опалубку, почистить от мусора верхнюю поверхность фундамента и приступить к изготовлению каркаса гаража профильных труб.
15. Металлическая конструкция из металлопрофильных труб может быть собрана отдельно по фрагментам либо на фундаменте начиная от нижней обвязки. Способы сборки просты, так как подразумевают соединения с помощью болтов, гаек, а также электросварки. В качестве связывающих элементов каркаса удобно использовать крепёжные соединения для профильных труб. В этих деталях для них предусмотрены угловые, стыковые и крестообразные пазы.
16. Количество труб для вертикальных стоек конструкции устанавливается исходя из размеров профильных листов и длины гаража. Обычно на ширину одного листа должно быть 2–3 стойки, максимальное расстояние между которыми от 60 до 80 см.
17. Для укрепления стоек между ними необходимо устанавливать поперечные распорки из металлопрофильных труб. Разрезать трубы удобно пилкой и ножницами по металлу.
18. Когда боковые, тыльная и передняя стенки собраны и закреплены, переходят к изготовлению и установке элементов крыши. Эта конструкция представляет собой металлическую раму из металлопрофиля, соединённая аналогичными деталями, расположенными на расстоянии от 60 до 80 см друг от друга. Кровлю удобней собирать на полу, а потом цельную конструкцию закреплять на каркасе.
19. Когда каркас полностью готов, все детали надёжно прикреплены, можно начинать отделку стен и крыши. В первую очередь необходимо проверить горизонтальность конструкции, убедиться в отсутствии перекосов и неровностей. Для стен необходимо подобрать металлопрофильные листы с маркировкой «НС».
20. Первый лист нужно монтировать от края постройки с помощью саморезов с резиновой шайбой либо заклёпки. Прикручивать следует сначала верхнюю часть листа, а потом остальные. Расстояние между саморезами должно быть около 30 см.
21. Второй профильный лист устанавливается с нахлёстом на первый. Способы соединений листов отличаются в зависимости от рельефа волн листа. В местах соединений профильного материала необходимо использовать герметики для гидроизоляции. Таким образом отделываются все наружные поверхности гаража.
22. Для покрытия крыши использовать профильные листы с маркировкой «Н». Монтировать на крышу этот материал следует с выступом за её край минимум на 5 см. В соответствии с чертежом этот козырёк будет иметь длину 15 см с тыльной и передней сторон гаража.
23. В лицевой стене изготовить и установить двустворчатые ворота. Каждая дверь будет иметь отдельный каркас. Обычно это квадратная или прямоугольная рама из металлопрофильных труб, укреплённая поперечными, перпендикулярными или косыми элементами из металла. К одной из выбранных сторон каждой рамы закрепить металлические дверные петли. Сверху установить профильные листы.

Как сделать площадку под гараж из профнастила?

Надёжный пол в гараже имеет важное значение, так как нагрузка на него будет большая. Средний автомобиль весит около тонны, поэтому для этой площадки необходимо капитальное основание. Чтобы его создать, необходимо сделать бетонный пол:

1. Первоначально необходимо выровнять поверхность участка и утрамбовать его.
2. Сверху насыпать влажный песок, который тоже уплотнить до образования слоя толщиной 20 см.
3. Необходимо изготовить армирующую сетку для всей поверхности пола из арматуры диаметром 8 мм. Эта решётка укрепит будущее основание. Она не должна касаться пола, поэтому под неё на расстоянии 100 см друг от друга расположить половины кирпичей.
4. Для получения ровной поверхности необходимо изготовить маяки из длинных арматурных прутьев. Эти стержни требуется надёжно закрепить с обеих длинных сторон гаража. Ещё два маяка нужно установить в середине будущей плиты. Уровень маяков можно проконтролировать с помощью длинной ровной доски. Опоры маяков не должны касаться решётки. Это позволит перемещаться по ней во время выравнивания.
5. После этого необходимо залить бетон. Начинать нужно от дальней стены, постепенно перемещаясь назад. Совковыми лопатами распределить смесь.
6. По маякам выровнять бетон. Движения должны быть частыми, «влево-вправо». В места, где образуются ямки, необходимо добавлять бетон.
7. Есть более удобный способ выравнивания. Для этого используется длинное правило или ровная доска, длина которой немного меньше ширины гаража. Выравнивание производится аналогичным способом, только в этом случае гладкой становится вся поверхность пола. Для этого способа достаточно всего трёх маяков.
8. После того как смесь выровнена, требуется время на её застывание. Для этого потребуется около семи дней.

Видео: построить гараж из профнастила своими руками

Гараж из металлопрофиля не только легко построить самому, на это уйдёт намного меньше времени, чем на возведение капитальной постройки. Долго придётся ждать, пока бетон застынет, а непосредственное строительство Вы завершите через несколько дней. Теперь ваш автомобиль будет надёжно укрыт от неблагоприятных погодных условий.

Практически все у кого есть автомобиль сталкивались с решением таких проблем, как строительство гаража и выбор материала для стройки. Самым удобным и экономичным материалом давно считается металлопрофиль, будь это утеплённый гараж с обустроенной смотровой ямой и мастерской или же просто стоянка для машины на дачный сезон. Возвести такое гаражное сооружение можно за 2–3 недели, самостоятельно, без привлечения строителей, главное, правильно действовать на этапе подготовки.

Подготовка к строительству

Гараж из металлопрофиля

Основными моментами при подготовке к строительству гаража относятся:

1. Выбор места под здание, разметка территории с учётом удобства использования и сочетание с общим дизайном участка (размер, конструкция и пр.);
2. Составление чертежа будущего гаражного строения;
3. Составление сметы, закупка необходимых материалов и инструментов.

Подробнее стоит остановиться на инструментах, которые понадобятся при возведении гаража из металлопрофиля. У вас под рукой должны быть: болгарка, ножницы по металлу, сварочный аппарат, электроды для сварки, диски для болгарки.

Строительство фундамента

Строительство фундамента

Сам по себе металлопрофиль лёгок, поэтому для такого гаража подойдёт ленточный малозаглубленный фундамент, имеющий ширину не более 30 см и высоту около 20–30 см или готовые плиты, изготовленные из армированного бетона и широко используемые в строительстве.

Что касается непосредственно самой технологии строительства, то здесь работу следует начать с разметки гаражного фундамента по всему его периметру всего запланированного строения, а при необходимости осуществить и разметку места под смотровую яму, для этой цели можно использовать штыри и верёвку.

Самым простым вариантом для фундамента считается такие строительные материалы, как силикатные бетонные блоки или силикатный кирпич, скреплённые раствором. Таким же образом будет выкладываться и смотровая яма.

Строительство пола

Что касается пола, то если вы используете при создании фундамента плиты армированного бетона, заливать пол уже нет необходимости, так как этот материал достаточно ровный.

Прежде чем перейти к заливке бетонного пола необходимо сделать песочную подушку, которая будет иметь толщину 5–10 см и располагаться ниже смотровой ямы на 5–10 см.

Дальше по всему периметру фундамента размещаем демпферную ленту, которая сохранит пол в гараже от сильных температурных перепадов. Необходимо уложить и гидроизоляцию, которая бы немного выходила на стены гаражного строения. Теперь укладываем сетку из арматуры и уже только после этого заливаем бетонную стяжку. На полное высыхание лучше отдать не менее двух недель в течение которых фундамент и пол не нужно подвергать нагрузкам.

При заливке пола стоит сделать уклон в сторону выезда.

Монтаж каркаса (основы), строительство стен, крыши

Монтаж каркаса

Для основы при строительстве металлопрофильного гаража зачастую выбирают аналогичный профиль П-образного типа), который достаточно легко скрепляется соответствующими саморезами и режется ножницами по металлу.

Каркас устанавливается на фундамент. В первую очередь монтируются боковые стены, где профили нарезаются нужными размерами и стягиваются между собой саморезами. Форма задней стены гаража будет напрямую зависеть от формы крыши: если стена ровная - крыша односкатная,а если стена треугольная - крыша двускатная. При двускатной крыше дополнительно монтируется треугольный фронтон, который прикрепляется к задней стене.

Передняя стена гаражного строения должна состоять из ворот и фронтона, где проём ворот - это рама, прямоугольной формы, дополнительно усиленная металлопрофилями, а сами ворота - это два полотна, которые монтируются из профилей.

Монтаж ворот гаража

Крыша тоже будет профильная и собирается по форме стропильной пары (из треугольников), которые дополнительно надо усиливать железными откосами. Количество этих пар должно строго совпадать с количеством стоек, расположенных на стенах гаражного каркаса (вертикально). После сборки каркаса крыши он крепится на каркас стен гаража. Посмотрите как это делается на фото.

Строительство крыши

После этого стены, кровля и двери обшиваются металлопрофилем, от переднего края одной из боковых стен, с нахлёстом. Крепление листов необходимо производить кровельными саморезами, где есть шайба из какого-либо гидроизоляционного материала, например, резины. Кровля изготавливается из того же материала, что и стены и тем же образом. В завершение на крыше устанавливается конёк.

Утепление стен и внутренняя отделка

Как уже упоминалось ранее гараж может быть дачным - для сезонной стоянки машины и не более и гаражом-мастерской, где бы можно было работать и зимой. Для второго варианта необходимо утепление. Здесь в качестве утеплителя лучше использовать вату: каменную или минеральную, которая внешне напоминает маты. У этих материалов много положительных характеристик и отзывов, а также они удобно укладываются между рейками профиля.

Толщина матов должна быть не менее 5 см и не более 10 см этого достаточно. Крепятся они к стенам с помощью реек или специального клея. После закрепления матов поверх лучше закрепить водоизоляционную плёнку.

Внутренняя отделка гаража

Дальше идёт внутренняя отделка. Самый простой и удобный вариант - тонкие алюминиевые листы или те же металлические профилированные листы, крепящиеся на саморезы. Есть и такое мнение, что обшивать внутри стены в гараже не стоит, так как металлические покрытия могут привести к образованию конденсата.

Нюансы при строительстве гаража из металлопрофиля

Как у любого материала у металлопрофиля есть свои плюсы и минусы. К плюсам относится:

1. Быстрота строительства сооружения;
2. Достаточно длинный срок службы (15–20 лет);
3. Экономичность (невысокая цена).

К основным недостаткам относят незащищенность сооружения от высокой и низкой температуры при отсутствии в стенах утеплителя.

Стоит упомянуть и о том, какой металлопрофиль идеально подойдёт для стройки гаража.

Для создания как стен, так и крыши лучше всего использовать металлопрофиль марки С10. Этот профнастил имеет толщину 0,5 см и рабочую ширину 110 см.

Длину листов можно заказать в магазине при покупке материала. Для гаража оптимальная длина листа 2 метра. Именно исходя из этих листов металлопрофиля можно обсчитать общую стоимость гаража. Вышеуказанный лист металлопрофиля стоит 500–700 р. - в зависимости от покрытия, которое может быть обыкновенным оцинкованным, полимером или лакокрасочным.

Приблизительно для гаража со стандартным размером 4.5*3.5*2.8 (длинна*ширина*высота с учётом конька) достаточно 23–25 листа - 17500 р. (максимальная цена).

Цена профиля на каркас 7000–9000 р.

Саморезы, конёк и иной расходный материал - 4000 р.

Итак, гараж из металлопрофиля можно построить в кратчайшие сроки, самостоятельно и за 25000–30000 р., что гораздо дешевле иных строительных

Видео

Посмотрите видеоинструкцию сборки гаража из профнастила

Итак, строим каркасный гараж из профиля своими руками. Прочность такому каркасу придаёт трубчатая форма заготовок с прямоугольным или п-образным сечением. Вид сечения позволяет применять разъёмные (дюбели и саморезы) и неразъёмные (электросварка) виды крепежа.

Для строительства каркаса своими руками потребуется:

• металлопрофиль 10х10 см (для нижней и верхней обвязки каркаса, угловых стоек);
• металлопрофиль 5х5 см (для дополнительных стоек, рёбер жёсткости, откосов, лагов для кровли);
• металлический пруток толщиной 6-8 мм (для армирования фундамента и устройства угловых замков для крепления всей конструкции на бетонной основе);
• обрезная доска или ОSB (для опалубки);
• листовой материал для наружной отделки стен гаража категории С или НС ;
• листовой материал для внутренней отделки гаража;
• рулонный или плёночный гидроизолятор;
• утеплитель (в плитах или матах);
• мембранную плёнку;
• крепёж (саморезы для металла, дюбеля, уголки, болты);
• кровельный материал;
• доборные детали для заделки углов и стыков;
• ворота;
• петли для ворот;
• засов, замок;
• сухая смесь М 400 для раствора;
• щебень, песок.

Важно: Расходные материалы следует закупать с разумным запасом (10%), чтобы избежать простоя в строительстве гаража из-за их нехватки.

Если строительство каркасного гаража осуществляется своими усилиями, желательно иметь партнёра и следующий набор инструментов:

• колышки и капроновый шнур для разметки;
• рулетка и уровень;
• штыковая лопата;
• бетономешалка;
• правило;
• ножницы по металлу;
• электропила «болгарка»;
• шуруповёрт;
• электроды и сварочный аппарат (если конструкция монтируется путём сварки).

К сведению: Металлические конструкции для остова гаража на 1-2 машины продаются сейчас в готовых комплектах - оцинкованные или с полимерным покрытием. Остаётся только самостоятельно подготовить фундамент и собрать каркас.

Сделанный своими руками гараж из металлопрофиля — фото:

Достоинства

Достоинства будут очевидны, как на момент начала стройки, так и по её окончании:

• лёгкость конструкции;
• выбор под неё любого фундамента неглубокого заложения;
• прочность жёстких связей каркаса;
• простота монтажа без спецтехники;
• пожарная безопасность;
• сохранность геометрии при любых подвижках почвы;
• идеальная поверхность стен;
• минимальные сроки от начала строительства до ввода в эксплуатацию (менее месяца);
• стоимость гаража из металлопрофиля своими руками в разы меньше чем стоимость капитальной постройки;
• эффективная организация пространства строительной площадки.

Земляные работы и заливка бетонного фундамента под гараж, которому для приобретения прочности нужны 2 недели, предполагают для возведения каркасного гаража из оцинкованного профиля тёплое время года.

Последовательность работ

Как построить гараж своими руками из металлопрофиля — пошаговая инструкция:

1. Первым делом необходимо сделать своими руками чертеж каркасного гаража. На нём должны быть нанесены все детали будущей постройки, со всеми размерами и способами соединения.

В Интернете можно найти подходящие чертежи гаража из металлопрофиля на 1-2 машины: отдельно стоящие, пристроенные, объединённые с другими хозяйственными постройками.

Для расчета необходимого материала можно обратиться к консультантам интернет-магазинов строительных материалов, к «спецам» на форумах, или сделать калькуляцию в онлайн-калькуляторе. Не лишним будет договориться с кем-то из друзей о помощи во время монтажа.

Гараж своими руками из металлопрофиля — чертежи:



Гараж своими руками из металлопрофиля на 2 машины — чертежи:


2. Разметка и подготовка площадки (снятие дёрна, выравнивание поверхности по уровню).
3. Земляные работы по устройству , подготовке котлована для смотровой ямы или погреба (кессона для овощехранилища).

Лучший вариант: постоянное место автомобиля в гараже в стороне от смотровой ямы. Если размеры гаража не позволяют, и яму приходится размещать под машиной - обязателен деревянный щит для закрытия ямы, которая является причиной возникновения конденсата на технике.

4. Устройство отмостков вокруг гаража (полоса 50 см шириной, с небольшим уклоном).
5. Устройство дренажа по периметру смотровой ямы.

Важно: Смотровая яма не будет затапливаться при уровне грунтовых вод ниже 2.5 метров . Если он выше этой отметки - даже не стоит затевать устройство ямы.

Дренаж нужен не только смотровой яме, но и основанию стен гаража для защиты от размывания дождевыми или талыми водами. Дренаж можно сделать поверхностным или скважинным.

В первом случае вода будет собираться в траншеях закрытого типа по периметру строения в отдалении 1-3 м (дренажные траншеи глубиной 30 см; на дно, выстланное геотканью, отсыпается слой гравия в 5 см и укладывают под уклоном дренажную трубу с отводом за пределы гаража). Собранную воду можно отводить в естественный водоём .

6. Устройство опалубки с гидроизоляцией под или столбчатый фундамент; как вариант - укладка бетонных блоков на песчано-цементный раствор.
7. Закладка в бетон по углам фундамента металлических прутков для крепления каркаса.
8. Гидроизоляция рулонным герметиком смотровой ямы.
9. Кирпичная кладка или бетонирование стен и пола смотровой ямы, оформление края металлическим уголком.
10. Отсыпка песком основания будущей стяжки , укладка рулонного герметика.
11. Устройство армированного слоя из сетки или металлических прутков.
12. Заливка стяжки слоем в 20см.
13. Сборка каркаса гаража (модульная, сварная или на месте).
14. Покраска модулей, если заготовки не имеют оцинковки.
15. Укрепление стоек рёбрами жёсткости .
16. Верхняя обвязка конструкции.
17. Устройство рамы для ворот.
18. Крепление элементов для внутреннего обустройства гаража (держателей для полок, кронштейнов).
19. Устройство каркаса по выбранному образцу (односкатная или двухскатная).
20. Наружная отделка стен гаража листовым материалом.
21. Устройство кровли.
22. Внутренняя отделка помещения.
23. Установка ворот (распашных или подъёмных).
24. Отделка (покраска, настил дощатого или заливка прорезиненного покрытия).
25. Монтаж фурнитуры.

Важно: Ещё одно достоинство каркасного гаража - его постройку не надо ни с кем согласовывать, тем более утверждать.

Как построить каркас гаража из профильной трубы — чертеж:

Монтаж

Как строить каркасный гараж ? Монтаж каркаса гаража из металлических профилей осуществляется несколькими способами, выбор которых зависит от конечных целей застройщика и практических умений по работе с металлом.

Остов для лёгкого укрытия от непогоды собирается из П-образного оцинкованного профиля без последующего утепления и отделки помещения. Его впоследствии можно разобрать и перевезти на новое место.

Для большей прочности стационарных конструкций берут трубу квадратного или прямоугольного сечения, и, если квалификация позволяет - сваривают каркас с помощью электросварки.

Кроме навыков, в этом случае понадобится соблюдение всех мер техники безопасности при сварочных работах.

Как сделать гараж из металлопрофиля?

1-ый способ монтажа:

Он получил название «модульный» , поскольку на ровной поверхности последовательно собирается каждая из стен гаража, а потом их поднимают и крепят по вертикальным стойкам.

Для этого вида монтажа крайне необходимо наличие партнёра (модули достаточно легки, чтобы их подняли 2 человека). Элементы крыши тоже собирают в модули – фермы , и устанавливают каждую из них в отдельности. Металлический профиль в этом случае крепят между собой саморезами по металлу, используя для жёсткости конструкции металлические уголки.

Установка модулей в вертикальном положении требует тщательной выверки прямых углов с помощью уровня и отвеса. Перед сборкой модулей, если они не изготовлены из оцинкованного металла, их покрывают ЛКП для предупреждения коррозийного поражения. Для фиксации каркаса на бетонном основании фундамента используют уголки и дюбеля.

2-ой способ монтажа:

Его называют «штучная сборка на месте» . Все действия производятся на готовом, устоявшемся фундаменте, где из отдельных элементов металлопрофиля 10х10 см собирается каркас гаража. Первыми крепят:

От точности установки угловых стоек зависит надёжность всей конструкции, её способность противостоять подвижкам грунта.

Нижняя обвязка, являясь основанием каркаса , в этом случае она крепится к фундаменту с помощью закладных прутов по углам.

Получается контур параллелепипеда, который постепенно дополняется стойками, рёбрами жёсткости из профилей 5х5 см, при необходимости - конструкционными элементами внутреннего устройства гаража.

Справка: В случае приостановки работ, такую конструкцию уже на начальном этапе можно накрыть плёнкой для защиты строительного объекта от превратностей погоды.

3-ий способ монтажа:

Сварной каркас для гаража из профильной трубы, швеллеров и уголков. Последовательность работ, как в предыдущем случае. Качество напрямую зависит от квалификации сварщика. Нижняя рама приваривается к заложенным в фундамент штырям, что обеспечивает неподвижность соединения.

Ручная дуговая сварка - вполне доступная наука, которая может пригодиться для многих видов работ в доме и на приусадебном участке. В Интернете множество электронных пособий для начинающих по освоению этого полезного навыка.

Наружная отделка стен и кровля

Выбирая профнастил для обшивки стен снаружи, стоит оценить величину листа и высоту волны (С8 и С21), чтобы положить его максимально эффективно для стекания дождевой воды. Если профнастил приходится укладывать в несколько рядов, то каждый верхний ряд должен перекрывать на 10 см нижний. Чтобы не было затекания воды внутрь гаража.

Стеновые листы С8 вполне надёжный материал для стен с утеплением и внутренней отделкой.

Их крепят саморезами с резиновыми прокладками, заделывая стыки и шляпки саморезов герметиком.

На углах подгоняют волну так, чтобы можно было осуществить нахлёст листов.

По нижнему краю лист слегка отгибают, чтобы вода стекала подальше от цоколя гаража.

Профнастил НС - отличный материал для сборки распашных или подъёмных ворот на раме. Им можно покрыть крышу, поскольку его жёсткость выше, чем жёсткость профлиста С . При двухскатной крыше из профнастила достаточно завершить стык коньком из листового металла.

В продажу профнастил поступает с оцинкованной или обработанной полимерным составом поверхностью. Такой материал представлен в широкой цветовой гамме. Причём, в зависимости от высоты волны и способа покрытия различают лицевую сторону для стеновой отделки и обратную - для кровли.

Важно: Профнастил - лёгкий облицовочный материал, пожаробезопасный, стойкий к воздействию солнечных лучей и перепадов температур.

Чтобы покрыть профильный гараж используйте лёгкие, но прочные материалы: металлочерепицу, шифер, ондулин. Кровля гаража, как и стены, нуждается в утеплении и гидроизоляции. Значение имеет и правильно выбранный уклон, обеспечивающий сток воды в теплое время года и сход снежного пласта зимой.

Утепление и внутренняя облицовка стен

Работы ведутся изнутри помещения. Маты из базальтовой ваты укладывают между элементами каркаса в распор. Если в качестве утеплителя применяется пенопласт, зазоры между листами и стойками заполняются монтажной пеной. Поверх утеплителя натягивают пароизоляционную мембрану (пергамин, полиэтиленовую или полипропиленовую плёнку), закрепляя её степлером.

К сведению: Новое слово в пароизоляции помещений - фольгированные мембраны отражающие тепло внутрь помещения, трёхслойные супердиффузные - сохраняют паропроницаемость при крайней запылённости помещения.

Внутренняя отделка стен гаража решает не столько эстетические задачи, сколько вопросы создания технологически обусловленных условий для хранения транспортного средства. Автомобилю в состоянии покоя противопоказаны температуры ниже 5◦С , ему вреден конденсат и соседство с легковоспламеняющимися материалами.

Поэтому для внутренней отделки гаража рекомендуют гипсокартон и сайдинг, которые легко крепятся саморезами к металлическим элементам каркаса, а места стыков можно заделать отделочными деталями. Гипсокартон целесообразно покрыть силикатными красками, а сайдинг (металлический или пластиковый) имеет заводское декоративное покрытие.

В заключение:

Каркас из профтрубы для гаража - быстро возводимое, надёжное укрытие для вашего автомобиля. Есть желание построить его своими руками - не робейте! Подберите себе напарника и приступайте, пока сезон.

Полезное видео

Смотрите видео, о том как построить каркасный гараж из металлопрофиля :
