Фото-обзор строительства деревянной беседки с мангалом. Всесезонные закрытые беседки с мангалом: преимущества и недостатки, варианты исполнения Проекты закрытых беседок с мангалом оптимальные размеры

Пожалуй, нет такого человека, который бы не любил поесть шашлыки на природе, отдохнуть, расслабится, побыть с семьей или пообщаться с друзьями. Собственный дачный участок именно то место, где хочется отдыхать. Правильно организовать зону отдыха – это первоочередное задание любого хозяина. Беседка или летняя кухня с обустроенной печкой (мангалом) для барбекю будет прекрасным вариантом приятного времяпрепровождения в семейном кругу. В этой статье представлены чертежи и описания двух таких проектов, которые вы легко соорудите своими руками.

Возведенная постройка должна не только хорошо вписываться в дизайн сада, но и быть функционально удобной для пользования. Создать садовую беседку с мангалом можно из многих материалов: из древесины, кирпича или металла. Каждый имеет свои преимущества и недостатки.

Древесина

Деревянные беседки – это универсальное дополнение к любому садовому участку. Можно отметить следующие преимущества:

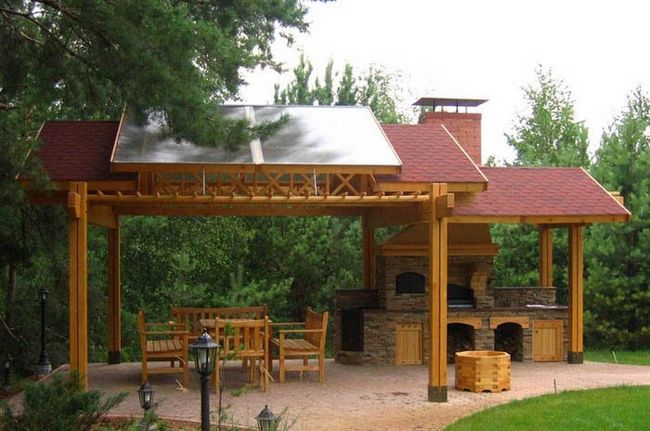

Деревянная беседка с мангалом

не требует особых финансовых затрат и специальных инструментов;
достаточно надежна и долговечна;
легко и быстро построить;
не нужен массивный фундамент.

Кирпич

Капитальная конструкция такой беседки, как на фото, обойдется вам намного дороже, нежели деревянная. Так как постройка тяжелая, то и фундамент для нее нужен соответствующий. К преимуществам можно отнести:

огнестойкость;
прочность и долговечность, не требует ежегодного ремонта;
хорошо защищает от дождя, ветра и снега. При капитальной постройке любители встречать Новый год на природе не замерзнут.

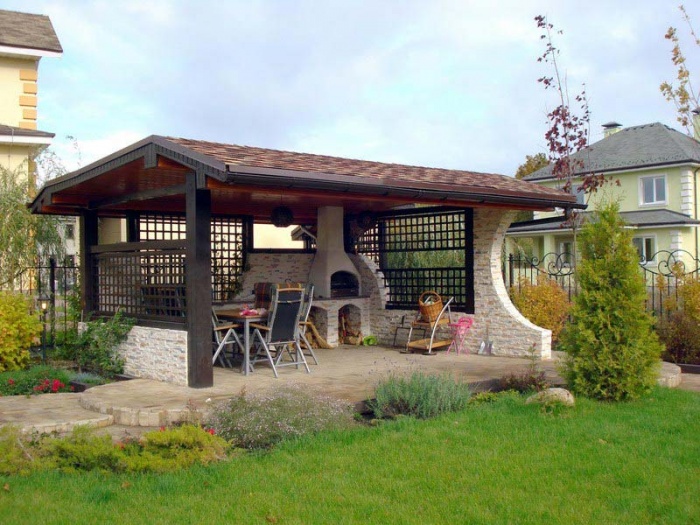

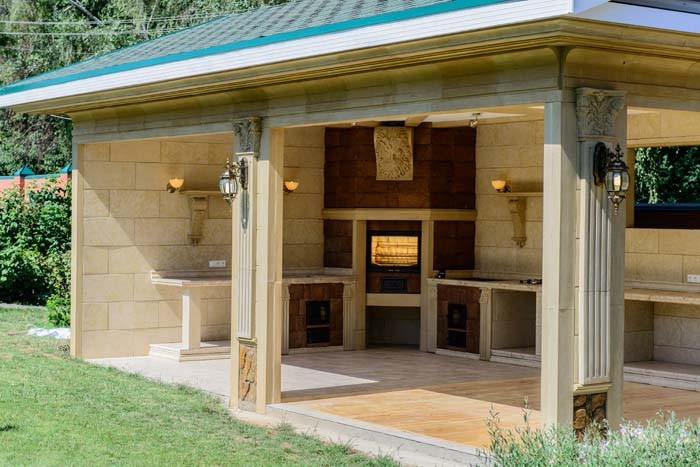

Беседка из кирпича

Металл

Кованые беседки, как правило, покупаются уже в готовом виде или изготавливаются под заказ. Ее стоимость зависит от величины и сложности модели. Преимущества:

долговечность, при условии использования красок и грунтовок;
огнестойкость;
создает особую романтическую атмосферу в вашем саду.

Беседка с коваными вставками

Как правильно выбрать мангал

Мангалы бывают переносной конструкции или встроенной. Сделать выбор следует уже на этапе составления чертежа. Переносной мангал хорош тем, что в любой момент его местоположение легко меняется. Однако встроенные мангалы выполняют больше функций и оснащены дополнительными элементами, например, нишей для дров, полкой для хранения посуды, столешницей. Массивная конструкция встроенного мангала, предполагает наличие прочного фундамента. Обычно его располагают с северной стороны.

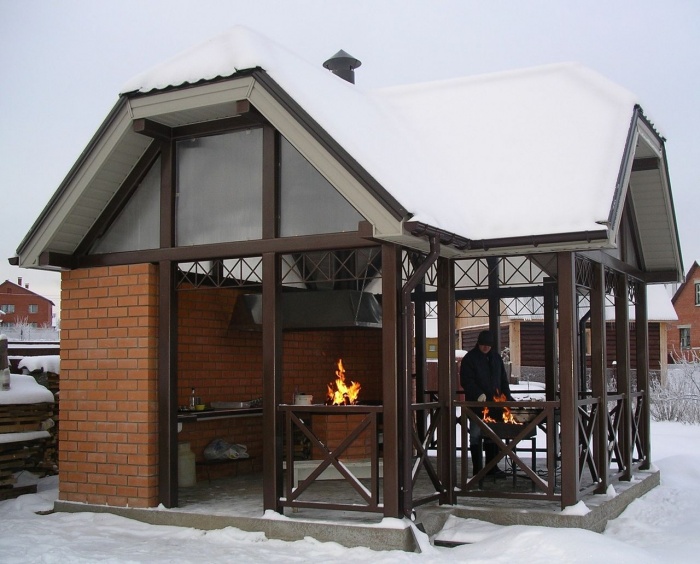

Закрытая деревянная беседка с барбекю

Знаете ли вы, что в наше время существуют технологии, применение которых позволит вам не использовать твердое топливо (угли или дрова) для приготовления еды и шашлыков. Некоторые жаровни в мангалах снабжены камнями вулканического происхождения, которые подогреваются газом или электричеством. Теплоотдача от них в два раза больше, чем от дров и углей. К тому же нет ни копоти, ни дыма. Через три года камни следует заменить.

Чтобы беседка была максимально функциональной, следует заранее и правильно выбрать ее месторасположение. Выбор должен быть сделан с расчетом удобного подвода коммуникаций: электричества, воды, газа. Также место для отдыха предпочтительно сделать вдалеке от хозяйственных построек, туалета, компостных ям или загороди с животными.

Для строительства беседки необходима открытая площадка

Удобна беседка, построенная недалеко от дома. Использовать ее можно не только для приготовления шашлыков и посиделок с друзьями. В беседке будет приятно посидеть в тишине, наблюдая за природой.

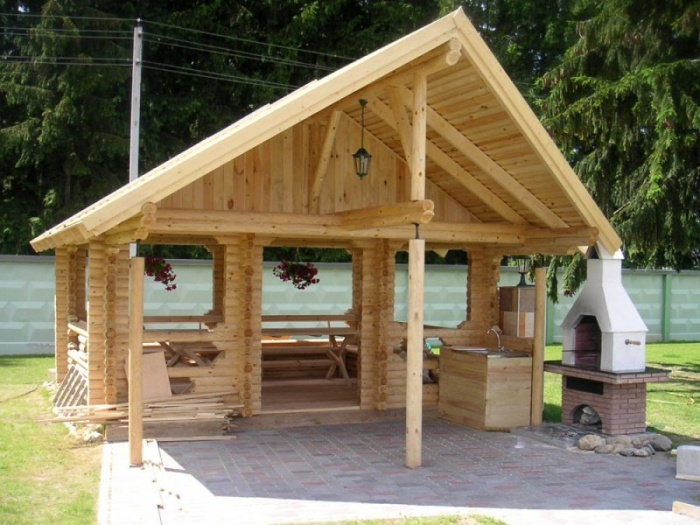

Беседка с мангалом своими руками

Перед любой постройкой, будь то беседка или дом, следует создать чертеж. Необходим он для того, чтобы точно определить количество строительного и отделочного материала, обозначить все составляющие элементы постройки и выбрать оптимальную форму крыши.

Разметка и постройка фундамента

Итак, после того как чертежи готовы, приступайте к разметке площадки и закладке фундамента. Очень важен этап разметки, ведь от его правильности и точности будет зависеть вся будущая постройка.

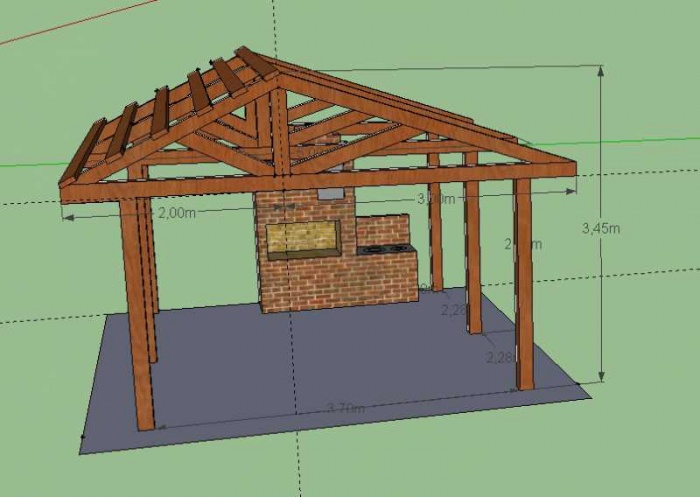

Чертеж беседки с мангалом

Устройство фундамента – это следующий этап. Его размер будет зависеть от массивности беседки. При возведении легких строений чаще всего используют столбчатый фундамент. Он финансово более экономичен. Для тяжелых кирпичных построек зачастую используют плиточный фундамент, который впоследствии будет выполнять функцию пола. Существует еще ленточный фундамент. Он оптимален для обоих типов построек.

В нашем примере на фото будет использован столбчатый фундамент. Для его установки выкопайте ямы соответствующей величины, обложите стенки рубероидом, в центр воткните несколько прутьев арматуры и залейте раствором цемента. В результате у вас должны выйти столбики немного выступающие за уровень почвы.

Обустройство столбчатого фундамента

Сооружение основания пола

Следующий этап – постройка пола. Его основание можно сделать из деревянного бруса. Он будет скреплен при помощи саморезов и досок. При постройке открытой беседки пол следует сделать с небольшим наклоном, чтобы не собиралась дождевая вода.

Важно! При возведении беседки не забывайте пропитывать строительные материалы предназначенными для защиты средствами. Они уберегут конструкцию от негативного воздействия окружающей среды и насекомых.

Пол беседки

Конструкция стен и крыши

Основа всей беседки – несущие угловые брусья. Их установке следует уделить особое внимание, ведь на них будет держаться крыша. Стены в беседке могут быть сплошными или решетчатыми.

После стен следует сооружение крыши. При постройке беседки своими руками чаще всего используют коньковую или односкатную наклонную конструкцию. Для покрытия крыши применяют ондулин или поликарбонат. Красиво смотрится беседка с резной крышей, заплетенной цветущими растениями. Но готовить в ней во время дождя вы не сможете.

Сооружение каркаса беседки

Установка мангала

Если вы планируете снабдить беседку встроенным мангалом, то его следует установить до внешней отделки. При этом стоит помнить, что кирпичные или каменные конструкции предполагают хороший фундамент. В легких деревянных беседках лучше использовать переносные мангалы.

Сделать прочный мангал из кирпича непросто. Необходимо знать все нюансы и иметь определенный опыт, поэтому эту работу лучше доверить специалисту. Для общего сведения ниже предлагаем вам ознакомиться с классической схемой его постройки.

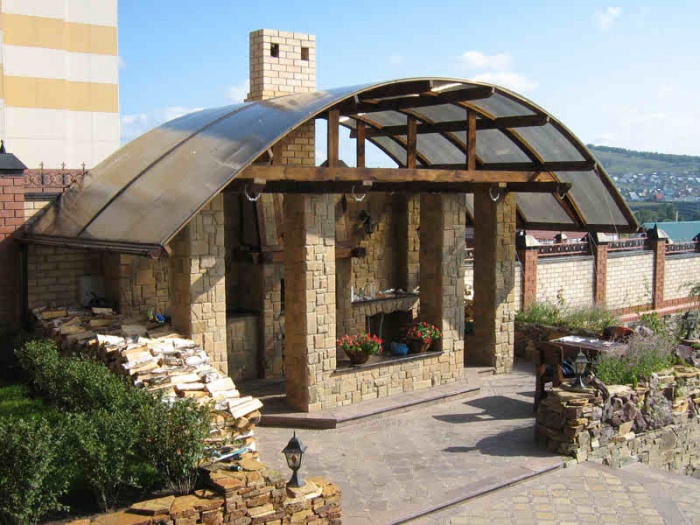

Капитальный мангал для дачной беседки

Решить каким мангалом будет оснащена беседка вам следует еще на этапе создания проекта постройки, так как при возведении основного фундамента необходимо заложить основу и для встроенного мангала. Толщина основания не должна быть меньше 30 см. После этого сделайте два ряда сплошной кирпичной кладки и нишу для твердого топлива. Следующий этап – это изготовление проема для приготовления пищи. Обычно это 7 рядов кирпичей, выложенных сплошной стеной. Затем мангал следует оборудовать дымоотводом и трубой. Их выкладывают по кругу. Над трубой устанавливают специальную крышу, чтобы внутрь мангала не попадали осадки.

Постройка летней кухни с печкой

Любая постройка начинается с грамотно составленного чертежа, который учтет все тонкости возведения каркаса и нюансы размещения важных, можно сказать «стратегических» деталей (таких как печка, например). Правильный чертеж покажет вам будущую постройку с разных углов зрения.

Чертеж: летняя кухня для дачи

В отличие от беседки, постройка летней кухни, такой как на фото – это более трудоемкий и сложный процесс. Ее также можно сделать как открытого, так и закрытого типа.

Обустройство основания и закладка фундамента

Перед закладкой фундамента поверхность выбранного места следует выровнять и нанести разметку основания будущей постройки. Если ваш выбор склоняется к открытой летней кухне, то для фундамента подойдет не слишком заглубленная, примерно на 10-15 см, площадка. Чтобы ее обустроить снимается указанный слой земли по периметру, в образовавшуюся яму засыпается песок, все тщательно утрамбовывается и выравнивается. Затем основание застилается тротуарной плиткой или кирпичом.

Прочная, достаточно тяжелая, кирпичная конструкция требует постройку сложного фундамента: плитного, ленточного или столбчатого. Его заглубляют на 50-80 см.

Фундамент для печи

Процесс закладки прочного фундамента происходит в несколько этапов:
Удаление верхнего слоя грунта на глубину не менее 50 см по всему периметру постройки.
Закладка песчаного слоя 15-20 см.
Возведение фундамента.
Оснащение пола. На заложенный и утрамбованный песок закладывается слой щебня. Сверху делается бетонная стяжка.

Важно! Пол в летней кухне делайте выше уровня почвы не менее, чем на 5 см. Это исключит попадание осадков во время дождя или снега.

Выгонка стен

Для постройки каменной кухни необходим опыт кирпичной кладки в один или полкирпича. Проще и быстрее сделать стены из бруса. В этом случае возводится деревянный каркас, стыки скрепляются шурупами. Угловые балки крепятся к фундаменту с помощью металлических уголков. Внешнюю сторону готового каркаса обшивают досками, листами гипсокартона, вагонкой или плиткой.

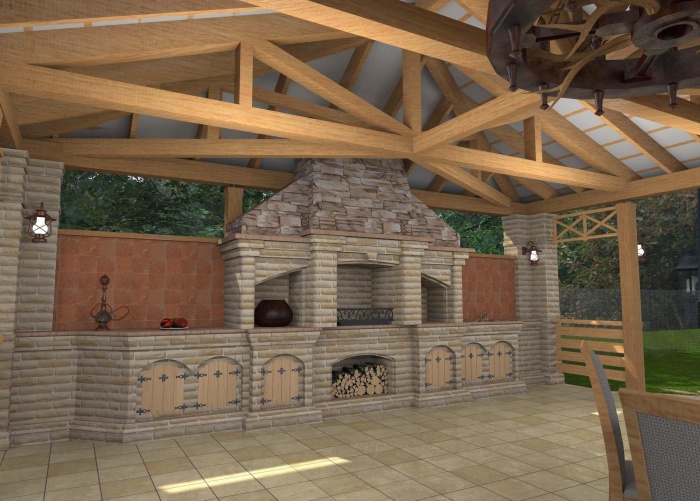

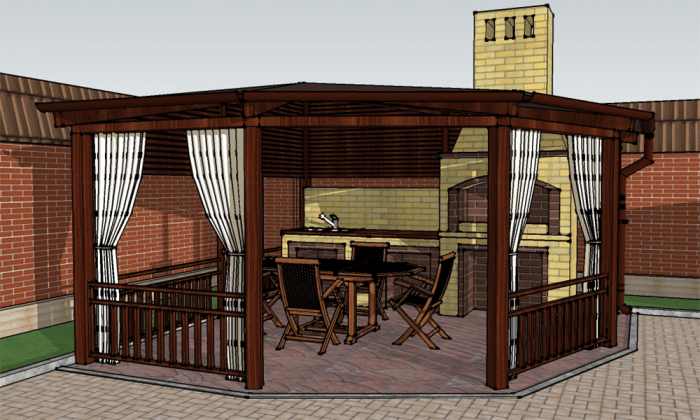

Дизайн-макет летней кухни с печью

Возведение крыши и установка окон

Если помещение летней кухни планируется использовать зимой, то конструкция крыши должна быть двускатного типа и покрыта слоем теплоизоляции. Завершающим этапом будет покрытие крыши шифером, черепицей или ондулином. Летняя кухня, имеющая вид открытой площадки, также должна быть обустроена навесом.

Вариант конструкции крыш летней кухни

Помещение закрытого типа предполагает наличие оконных проемов. Интересно смотрятся большие окна от поло до потолка. Они пропускают намного больше света в помещение. При установке окон следите, чтобы коробка вошла плотно в проем. При монтаже можно использовать специальные силиконовые прокладки.

Установка печки

Финансово экономичны дровяные печки. Их-то чаще всего применяют в летних кухнях. Печь делают из специального шамотного или огнеупорного кирпича. Он стойкий к действию высоких температур, быстро нагревается и удерживает тепло. Конечно же, с твердотопливной печкой риск возникновения пожара увеличивается в разы, поэтому в помещении кухни сразу продумайте вентиляционную систему.

Внутренняя отделка

Поверхность пола в летней кухне можно выложить плиткой, досками или линолеумом. Чаще всего делают деревянный пол, придающий кухне особый сельский шарм. Чтобы он не портился, его покрывают лаком или эмалью. Очень стойка к внешнему влиянию керамическая плитка, которая также популярна и часто используется для летних кухонь.

Подберите для летней кухни мебель, соответствующую стилю строения

Для отделки потолков применяют доски толщиной 20 мм или листы водоотталкивающего гипсокартона. Доски перед монтажом обычно покрывают олифой, а гипсокартон после установки – краской.

Чтобы использовать летнюю кухню зимой, стены утепляют стекловатой. Для их отделки используют деревянную или пластиковую вагонку или же гипсокартон.

Правильный уход за беседкой

Построенная вами беседка с мангалом дольше будет радовать вас, если уход за ней будет правильный и регулярный:

пол и стены открытой беседки очищайте от снега, льда и опавших листьев;
все деревянные и металлические элементы беседки ежегодно обрабатывайте специальными защитными средствами;
образованные трещины в древесине регулярно зачищайте шпаклевкой;
открытые места в беседке на зиму закройте пленкой.

Беседка – непременный атрибут приусадебного участка. Интернет пестрит предложениями купить готовые чертежи беседок для самостоятельного строительства , или доверить возведение малой архитектурной формы профессионалам. Но зачастую, существующие предложения по каким-либо причинам не соответствуют запросам владельцев участков, то размер не подходит, то форма и дизайн не устраивает, то просто дорого. Да и само по себе строительство беседки — процесс не сложный и вполне осуществимый своими руками.

Это статья посвящена тому, как составить план, чертеж и схемы узлов беседки, как определиться с размерами в зависимости от предназначения постройки, как правильно разместить мангал , место для отдыха, кухню и т.д. И конечно мы подобрали для вас готовые схемы и чертежи беседок.

На фото планировка пространства с мангалом, угловые конструкции экономят место

Схема размещения

Первое, с чем необходимо определиться: где будет стоять постройка. Для этого вам потребуется план участка в удобном для вас масштабе, на котором обозначены: основное строение (дом), хозяйственные постройки (баня, сараи), схемы садовых дорожек, деревья.

Совет: Многолетники лучше не вырубать, они еще послужат для тени и создания ландшафтного дизайна.

Чертежи беседки садовой сделанной своими руками, на схеме прямоугольная постройка из бруса

Беседки своими руками с чертежами, фото навеса из бревна нестандартной простой формы с угловым мангалом

Внимательно изучите план приусадебного участка, с учетом совокупности обстоятельств, и отметьте на схеме, где, на ваш взгляд, беседка будет уместна более всего. Лучше ее разместить в глубине сада, в конце дорожки, между деревьев. Расстояние от основного дома 3-5 м. Если постройка планируется с мангалом , камином или печью , то ее желательно отдалить от основного жилого строения больше чем на 8 м.

План беседки для дачи, самостоятельный чертеж с размерами

При составлении чертежа не забудьте про фундамент . Для дачных беседок оптимально устраивать столбчатое основание. Расстояние между столбами 1500-2000 мм, под каждую вертикальную опору. Сечение столба 300*300, 400*400 мм. При разметке схемы фундамента на местности следует с каждой стороны прибавить по 100 мм, чтобы основание было больше габаритов постройки.

Приблизительная схема размещения мебели 8 ми угловой постройке

Функционал и размеры – что надо знать

Беседки, прежде всего, строят для комфортного отдыха на открытом воздухе, а это значит, что они должны быть удобными, прочными, надежными, все должно быть под рукой, ничего не должно мешать, раздражать. А для этого следует знать некоторые правила эргономики.

Типовой чертеж прямоугольной конструкции

Как правило, прямоугольные постройки имеют двух- (как на схеме выше) или четырехскатную крышу

Деревянные беседки, чертежи квадратной постройки с четырехскатной крышей

Стандартная ширина стола 600-800 мм, длина 800 мм — для размещения 4, 1200 мм — для 6 человек. Удобный размер сидушки стула или лавки – 400-450 мм. Таким образом, минимальная ширина беседки 1500 (600+450+450) мм, длина 1500-2000 мм.

Дачные беседки своими руками, чертежи мини конструкции из бревна

Примечание: При необходимости габариты беседки можно уменьшить, в таком случае лучше остановить свой выбор на маленькой, каркасной постройке-навесе, пример смотрите на схеме ниже.

Схема беседки для маленького участка

Изделие на металлокаркасе, размеры схематично, длину и ширину беседки можно изменять под ваши потребности

Для комфортного размещения одного человека необходима площадь по полу – 2 м 2 , следовательно, оптимальный размер беседки для компании 4-8 человек – 3*4 м, 4*4 м (12-16 м 2).

Беседки шестигранные своими руками, чертежи стандартной деревянной конструкции

Если планируется не только место для посиделок, но и зона для отдыха, с креслами и шезлонгами , тогда площадь беседки вычисляется из расчета 4 м 2 на 1 человека.

Чтобы правильно сделать чертеж беседки с мангалом или камином, при расчете площади необходимо учесть габариты печи . Оптимальная глубина кирпичного мангала 750-1000 мм (3-4 длины кирпича), ширина – 1200 мм (10 ширин кирпича).

Чертеж стандартного мангала

Кроме мангала или барбекю , сбоку от него, для удобства следует предусмотреть рабочий стол шириной 600-800 мм, к нему, желательно, мойку – ширина 600-800 мм, а с другой стороны место для хранения дров, для симметрии такое же расстояние. Исходя из этого, минимальная длина кухни, включая печь, 2400-3400 мм.

Схема мангала с рабочей зоной

Перед мангалом необходимо предусмотреть свободное место 1000-1200 мм, чтобы свободно передвигаться во время готовки, и жар не мешал сидящим за столом. Таким образом, при составлении чертежа беседки, кроме места для посиделок 8-12 м 2 , под мангал следует выделить дополнительную площадь: минимум — 2400*1750 мм, с комфортом – 3400*2200 мм.

Беседка с мангалом, чертеж размещения мебели

Схема постройки с мангалом, деревянные конструкции следует обработать огнестойким составом

Для экономии места печь можно установить в углу беседки , или сделать отдельный навес на площадке возле постройки.

Чертежи беседок с мангалом, такая форма постройки способствует удобному зонированию кухонной и столовой зоны

Форма и конструктивные особенности

Помимо того что беседки бывают открытые и закрытые , они еще разнятся и по форме: прямоугольные, многогранные, круглые, комбинированные и т.д.

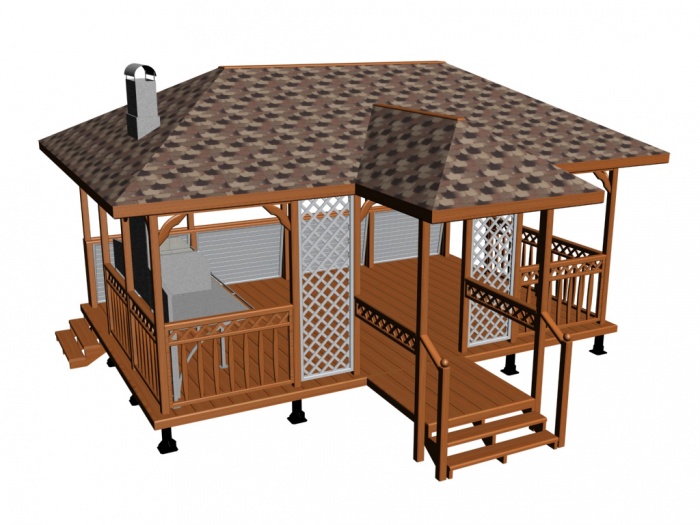

Схема сборки закрытого квадратного садового летнего домика под четырехскатной крышей

Схема большой беседки из дерева под вальмовой крышей, по фундаменту 4*6 м

Проще всего сделать чертеж прямоугольной беседки, но и здесь подстерегают подводные камни: при переносе схемы на участок, следите, чтобы углы были строго 90 о, диагонали одинаковые, или воспользуйтесь правилом египетского треугольника.

Разметка участка под беседку

Отмерьте по одной стороне 3,0 м, по другой 4,0 м, соедините точки по прямой, проверьте геометрию, если соединительная линия равна 5,0 м, то угол 90 о

Простые правила для построения схем

Чертежи многорганных конструкций при самостоятельном проектировании вызывают некоторые затруднения. Но напомним вам всего несколько правил из школьного курса. Так, например, шестиугольник с равными сторонами всегда состоит из 6 равносторонних (все стороны равны, а углы = 60 о) треугольников. Либо из двух равных трапеций.

Схема, как просто начертить основание шестигранной беседки

Если требуется изменить форму беседки, например, увеличить какие-то стороны, то сначала рисуется прямоугольник (на схеме ниже зеленой линией), затем чертятся его диагонали, находится середина. От точки пересечения диагоналей, перпендикулярно длинным сторонам прямоугольника, откладываю одинаковые отрезки (на схеме желтая линия), далее точки соединяются. Или все так же можно начертить 2 равные трапеции с общим основанием, высота трапеции должна равняться половине стороны беседки.

Шестиугольная беседка своими руками чертежи, если требуется изменить длину сторон

Чтобы начертить восьмиугольную беседку, ее основание так же нужно разложить на простые фигуры, как показано на схеме ниже.

Чертятся 2 перпендикулярно пересекающиеся линии, равные длине и ширине конструкции, строится прямоугольник, одна сторона которого равна боку постройки, другая — ширине

Чертеж беседки 8 гранной, на схеме желтым цветом отмечено, как соединять стороны многоугольника

Чтобы увеличить количество сторон в многоугольнике, достаточно начертить еще один прямоугольник и соединить вершины по контуру, как показано на схеме

Проекты беседок – строим своими руками

Чертеж беседки из дерева, 6 гранная конструкция

Схема основание и крыша 6 угольной постройки

Чертежи 8 угольной вытянутой конструкции

Садовые конструкции в виде многоугольника немного сложнее в строительстве относительно простых прямоугольных построек, но выглядят они более оригинально и эффектно. Чтобы беседка была не просто функциональной, но и стала украшением садового участка , декорируйте ее красивой деревянной решеткой или изящной ковкой , растениями , подберите сценарий освещения.

Схема, как построить беседку в японском стиле

Схема сборки деревянного домика гриль

Беседка своими руками чертежи, фото конструкции из металла

Беседка металлическая из профильной трубы, украшенная декоративными элементами ковки, схема каркаса

Чертеж, как сделать беседку на даче своими руками

Обратите внимание, на многих чертежах и схемах пол в привычном виде отсутствует, вместо него выложена ровная площадка из тротуарной плитки или залита монолитно бетонная плита.

Чертеж беседки из металла, фото простой конструкции с элементами ковки

Изготавливая конструкцию из поликарбоната , старайтесь подогнать размер беседки под стандартный лист 2100*6000 мм.

Шестиугольная конструкция из металлопрофиля

Для того чтобы разместить больше народу, лавочки устанавливаются по периметру, желательно в такую постройку предусмотреть круглый стол.

Чертеж сварной переносной конструкции с поликарбонатной крышей

Большой квадратный навес из металлопроката и поликарбоната, схема каркаса с размерами

Даже большие постройки из металла и поликарбоната выглядят легко и воздушно. Для защиты от бокового дождя и ветра бока можно закрыть прозрачным монолитным поликарбонатом, экранами из специального прочного полиэтилена или шторами из водонепроницаемой ткани.

Чертеж деревянной беседки, поперечный разрез восьмигранной конструкции

Летняя конструкция из поликарбоната, схема как сварить каркас из металла

Чертеж деревянной постройки из бруса, украшенной деревянной решеткой

Закрытая конструкция с решеткой, проект шестигранной постройки

Схема бревенчатой постройки в русском стиле

Мы представили вашему вниманию самые востребованные проекты беседок . Если вы не нашли подходящий вариант, то воспользуйтесь нашими советами, как самому выполнить чертеж постройки.

Чертеж односкатной постройки из бруса

Чертеж комбинированной летней постройки с мангалом, размещение основных зон

Если вы не обладаете профессиональными навыками строителя, старайтесь выбирать простые конструкции, без сложных линий и архитектурных излишеств.

Летнее помещение для большой компании с мангалом и санузлом, чертеж зонирования пространства

Доброго всем времени суток!

Сегодня мы поговорим о том, как самому построить на своей даче беседку. На садовом участке она является одним из важных элементов комфортного отдыха, по крайней мере у большинства садоводов. Согласитесь, ведь вы не только приезжаете на свой участок, что бы как следует поработать, но и отдохнуть. А какой отдых может сравниться с отдыхом на свежем воздухе в красиво обустроенной беседке.

Если сравнивать конструкции беседок в общих чертах, то их можно разделить на такие категории, как открытые (сооружение без стен, только крыша, используется в теплое время года), закрытые (можно сравнить с небольшим домиком) и переносные (эти беседки можно собрать, разобрать и поставить в любом месте).

Что касается материалов и размеров конструкции, то это в большей степени зависит от ваших возможностей, вкусов и предпочтений. Проще всего . Ниже приведена схеме несложной беседки, которую вы сможете легко построить самостоятельно.

Выбор типа беседки, закрытая или открытая , зависит от того как вы планируете ее использовать. Если вам необходима круглогодичная беседка, то несомненно, подойдет только закрытая. А если, вы бываете на даче лишь в посадочно-сборочный сезоны. То открытой беседки вам вполне хватит. Материалов уйдет гораздо меньше, да и затрат по деньгам и времени тоже будет немного.

Что же касается кровельного материала, то здесь, независимо от того какая у вас беседка. Лучше всего подойдут шифер, профнастил, гибкая черепица, сотовый или монолитный поликарбонат.

В начале, мы посмотрим, как сделать простую беседку открытого типа из разных видов материалов.

Первым делом необходимо составить эскиз и чертежи своей беседки, учитывая размеры участка. Потом, согласно чертежам, приобретается необходимое количество нужного материала. Чертеж, кстати, вы делаете именно для того материала, из которого будете строить.

Так же в эскиз вы добавляете будет ли у вас мангал с барбекю или печь.

Если вам не принципиален какой-то особенно «крутой» дизайн, то лучше всего делать беседку прямоугольной. Построить ее будет гораздо легче, чем многоугольную, да и разметки делать придется гораздо меньше. Отдельно делается чертеж фундамента. Где вы указываете размеры столбов, их высоту и глубину, на которую они будут вкапываться.

В чертеже крыши необходимо будет указать стропильную систему, крепление верхней обвязки, нижнюю опору для стропил и шаг между стропилами.

Для удобства проведения работ приложите к вашему проекту подробную схему монтажа технических узлов, указав варианты их крепления между собой .

Работы начинаются с установки фундамента. Для беседки хватит ямы глубиной до 80 см.

Выкладываем на дно слой песка, после чего выставляются опоры и бетонируются. При этом надо не забывать проверять уровнем их ровность, удаленность их друг от друга и уровень по высоте.

После этого делается нижняя обвязка и обустраивается пол из лаг. Для этого используются деревянные брусья. После того, ка сделан каркас пола можно выкладывать настил из досок. Далее делается верхняя обвязка и собирается каркас кровли. Потом он обшивается доской и перекрывается кровельным материалом.

Конструкция готова и можно переходить к ее ограждению. Вначале ставим горизонтальные брусья, которые будут играть роль перил. Потом ставим вертикальные стойки. Если вы решили сделать ограждение в виде деревянной решетки, то вначале делаете раму из бруса, а затем внутри нее набиваете уже саму решетку.

Ниже приведена схема сборки двухскатной беседки.

А здесь приведена схема фундамента:

На этой схеме показано, как обустроить кровлю:

Можно сделать простую беседку не только из дерева но и из металла. Для этой цели можно использовать и алюминий, и простое железо. Соединения все делаются при помощи сварки.

Если вы решили сделать открытую беседку с мангалом, то так же делаете эскиз, где необходимо указать, на каком месте своего участка вы будете её ставить. Это нужно для того, что бы впоследствии правильно подвести к беседке воду, а если имеется газ, то и его.

Такие беседки обычно заменяют летние кухни, поэтому к ее строительству нужно подходить с большей тщательностью.

Делая чертеж беседки необходимо отразить не только размеры будущей дачной постройки, а также расположение в ней камина или мангала. Дополнительно рисуется и схема фундамента и дымохода. Кроме того, в проект включается и сам мангал, форма жаровни, количество огневых точек и укладка камня по рядам.

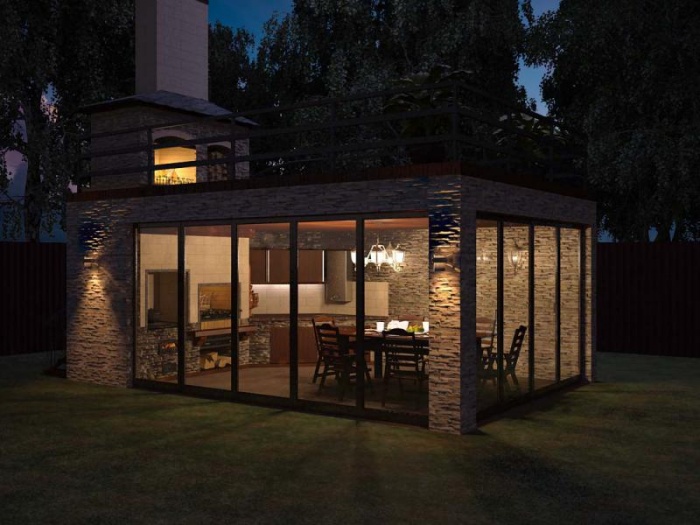

Беседки застекленные (закрытая) для дачи и дома с мангалом внутри

Чаще же всего, беседки с мангалом делают закрытого типа. Она будет уже полноценной не только летней, но и зимней кухней. Сооружения бывают разного типа: и с окнами, и полностью застекленные до пола.

Материалом для постройки беседок служит и дерево, и кирпич. Но главным элементом является стекло. При этом, выделяют три типа остекления: холодное, теплое и триплекс. Холодное остекление – это наиболее простой способ, когда стекла только вставляются и не делается никакое утепление. При этом температура внутри будет градусов на десять выше чем снаружи. При теплом остеклении делается хорошая теплоизоляция. А стены из бруса или кирпича хорошо защитят от холода. Способ безрамного структурного остекления называется триплексом.

Что касается самого стекла, то для остекления можно использовать как простое стекло, так и стеклопакеты или витражи из закаленного стекла.

Что бы лучше сориентироваться в выборе остекления, ниже в таблице приведены характеристики нескольких типов остекления.

Как уже говорилось ранее, прежде чем начать строить беседку, необходимо правильно выбрать для нее место.

Установить её можно там, где удобно. Однако лучше придерживаться правила, что лучше ее не ставить рядом с баней, компостной ямой, туалетом, водоемом, колодцем, ну и конечно же, у забора соседей.

По форме, кроме стандартных прямоугольных беседок, можно её соорудить круглой или овальной формы:

Для того чтобы застеклить консрукцию, потребуется несколько этапов

Первым делом нанести слой герметика. Когда герметик просохнет, можно будет вставлять или готовые рамы, или же стекла в соответствующие пазы. После этого все стыки обрабатываются и вновь покрываются герметиком.

Закрытая беседка для дачи с мангалом и с барбекю под ключ — своими руками (проект и чертеж)

Закрытые беседки с мангалом и барбекю смотрятся гораздо выгоднее и уютнее, чем открытые. К тому же, вы сможете удобно в ней разместиться, если вдруг похолодает.

Различных вариантов создания таких конструкций достаточно много. Можно сделать из кирпича или бруса и застеклить, а можно ту часть, где находится мангал сделать из камня, а гостиную из дерева.

Составляя проект, необходимо учитывать все нюансы. Что бы не ошибиться с количеством и размерами нужного материала все это надо указывать в проекте. Кроме того, не забывайте составить отдельный проект под мангал и барбекю, поскольку возводить его придется более тщательно.

Необходимо учесть и тот факт, как будет выходить дым. Поскольку при горении выделяются вредные газы, нужна будет хорошая и надежная вентиляция.

Кроме отдельно стоящих констукций, интерес представляют и беседки пристроенные к дому . Чем они хороши, так это экономией места и созданием дополнительной придомовой территории. В такую беседку вы можете попасть сразу из дома, а не идти к ней через весь участок.

Такая пристройка достраивается практически к любой стене дома, главное, что бы эта стена была в хорошем состоянии, без сколов и трещин. Хороший вариант, если на этой стене имеется окно, через которое можно подавать необходимые вещи.

Беседка с летней кухней

Этот тип беседок чаще всего бывает комбинированным и состоит из двух зон. Первая зона – это кухня, где и расположен мангал с барбекю. Поскольку здесь приготовление связано с огнем, то лучше всего делать эту зону из кирпича. Вторая зона – гостиная. Здесь вы отдыхаете, общаетесь и пр. Эту зону лучше всего делать из дерева.

Как видите, вариантов достаточно много. Как говорится, сколько людей, столько и взглядов. Поэтому выбор всегда остается за вами.

А в конце посмотрите небольшое видео, как сделать деревянную садовую беседку.

Удачи вам в вашем строительстве!

Беседка – непременный атрибут приусадебного участка. Интернет пестрит предложениями купить готовые чертежи беседок для , или доверить возведение малой архитектурной формы профессионалам. Но зачастую, существующие предложения по каким-либо причинам не соответствуют запросам владельцев участков, то размер не подходит, то и не устраивает, то просто дорого. Да и само по себе — процесс не сложный и вполне осуществимый своими руками.

Это статья посвящена тому, как составить план, чертеж и схемы узлов беседки, в зависимости от предназначения постройки, как правильно , место для отдыха, кухню и т.д. И конечно мы подобрали для вас готовые схемы и чертежи беседок.

На фото планировка пространства с мангалом, угловые конструкции экономят место

Схема размещения

Совет: Многолетники лучше не вырубать, они еще послужат для тени и создания ландшафтного дизайна.

Чертежи беседки садовой сделанной своими руками, на схеме прямоугольная постройка из бруса

Беседки своими руками с чертежами, фото навеса из бревна нестандартной простой формы с угловым мангалом

Внимательно изучите план приусадебного участка, с учетом совокупности обстоятельств, и отметьте на схеме, где, на ваш взгляд, беседка будет уместна более всего. Лучше ее разместить в глубине сада, в конце дорожки, между деревьев. Расстояние от основного дома 3-5 м. Если , то ее желательно отдалить от основного жилого строения больше чем на 8 м.

План беседки для дачи, самостоятельный чертеж с размерами

При составлении чертежа не забудьте про . Для оптимально устраивать столбчатое основание. Расстояние между столбами 1500-2000 мм, под каждую вертикальную опору. Сечение столба 300*300, 400*400 мм. При разметке схемы фундамента на местности следует с каждой стороны прибавить по 100 мм, чтобы основание было больше габаритов постройки.

Приблизительная схема размещения мебели 8 ми угловой постройке

Функционал и размеры – что надо знать

Для комфортного отдыха на открытом воздухе, а это значит, что они должны быть удобными, прочными, надежными, все должно быть под рукой, ничего не должно мешать, раздражать. А для этого следует знать некоторые правила эргономики.

Типовой чертеж прямоугольной конструкции

Как правило, прямоугольные постройки имеют двух- (как на схеме выше) или четырехскатную крышу

Деревянные беседки, чертежи квадратной постройки с четырехскатной крышей

Дачные беседки своими руками, чертежи мини конструкции из бревна

Примечание: При необходимости можно уменьшить, в таком случае лучше остановить свой выбор на маленькой, каркасной постройке-навесе, пример смотрите на схеме ниже.

Схема беседки для маленького участка

Изделие на металлокаркасе, размеры схематично, длину и ширину беседки можно изменять под ваши потребности

Беседки шестигранные своими руками, чертежи стандартной деревянной конструкции

Если планируется не только место для посиделок, но и зона для отдыха, с , тогда площадь беседки вычисляется из расчета 4 м 2 на 1 человека.

Чтобы правильно сделать чертеж или камином, при расчете площади . Оптимальная глубина кирпичного мангала 750-1000 мм (3-4 длины кирпича), ширина – 1200 мм (10 ширин кирпича).

Чертеж стандартного мангала

Кроме мангала или , сбоку от него, для удобства следует предусмотреть рабочий стол шириной 600-800 мм, к нему, желательно, мойку – ширина 600-800 мм, а с другой стороны место для хранения дров, для симметрии такое же расстояние. Исходя из этого, минимальная длина кухни, включая печь, 2400-3400 мм.

Схема мангала с рабочей зоной

Беседка с мангалом, чертеж размещения мебели

Схема постройки с мангалом, деревянные конструкции следует обработать огнестойким составом

Для экономии места , или сделать отдельный навес на площадке возле постройки.

Форма и конструктивные особенности

Помимо того что и , они еще разнятся и по форме: прямоугольные, многогранные, круглые, комбинированные и т.д.

Схема сборки закрытого квадратного садового летнего домика под четырехскатной крышей

Схема большой беседки из дерева под вальмовой крышей, по фундаменту 4*6 м

Разметка участка под беседку

Простые правила для построения схем

Чертежи многорганных конструкций вызывают некоторые затруднения. Но напомним вам всего несколько правил из школьного курса. Так, например, шестиугольник с равными сторонами всегда состоит из 6 равносторонних (все стороны равны, а углы = 60 о) треугольников. Либо из двух равных трапеций.

Схема, как просто начертить основание шестигранной беседки

Шестиугольная беседка своими руками чертежи, если требуется изменить длину сторон

Чертеж беседки 8 гранной, на схеме желтым цветом отмечено, как соединять стороны многоугольника

Проекты беседок – строим своими руками

Чертеж беседки из дерева, 6 гранная конструкция

Схема основание и крыша 6 угольной постройки

Чертежи 8 угольной вытянутой конструкции

В виде многоугольника немного сложнее в строительстве относительно простых прямоугольных построек, но выглядят они более оригинально и эффектно. Чтобы беседка была не просто функциональной, но и стала , декорируйте ее или , подберите сценарий освещения.

Схема, как построить беседку в японском стиле

Схема сборки деревянного домика гриль

Беседка своими руками чертежи, фото конструкции из металла

Беседка металлическая из профильной трубы, украшенная декоративными элементами ковки, схема каркаса

Чертеж, как сделать беседку на даче своими руками

Чертеж беседки из металла, фото простой конструкции с элементами ковки

Старайтесь подогнать размер беседки под стандартный лист 2100*6000 мм.

Шестиугольная конструкция из металлопрофиля

Для того чтобы разместить больше народу, устанавливаются по периметру, желательно в такую постройку предусмотреть круглый стол.

Чертеж сварной переносной конструкции с поликарбонатной крышей

Большой квадратный навес из металлопроката и поликарбоната, схема каркаса с размерами

Даже большие постройки и поликарбоната выглядят легко и воздушно. Для защиты от бокового дождя и ветра прозрачным монолитным поликарбонатом, экранами из специального прочного полиэтилена или из водонепроницаемой ткани.

Чертеж деревянной беседки, поперечный разрез восьмигранной конструкции

Летняя конструкция из поликарбоната, схема как сварить каркас из металла

Чертеж деревянной постройки из бруса, украшенной деревянной решеткой

Закрытая конструкция с решеткой, проект шестигранной постройки

Схема бревенчатой постройки в русском стиле

Мы представили вашему вниманию самые востребованные . Если вы не нашли подходящий вариант, то воспользуйтесь нашими советами, как самому выполнить чертеж постройки.

Чертеж односкатной постройки из бруса

Чертеж комбинированной летней постройки с мангалом, размещение основных зон

Летнее помещение для большой компании с мангалом и санузлом, чертеж зонирования пространства

Многие владельцы дачных домов стараются сделать их более комфортными, пытаясь обустроить участок для отдыха. Именно поэтому все чаще создаются беседки с .

Особенности деревянных беседок

Дерево является относительно недорогим материалом, поэтому многие владельцы участков выбирают его для создания беседки. При этом такие конструкции хорошо вписываются в ландшафтный дизайн любого участка. Дерево легко обрабатывается, поэтому при желании можно создать оригинальную беседку.

Часто создаются конструкции из оцилиндрованных бревен. Чтобы понять, какая конструкция будет больше подходить для определенного участка, стоит рассмотреть фото проектов беседок с барбекю.

При выборе типа беседки стоит помнить о некоторых особенностях:

Конструкции из дерева, обработанного защитными составами, могут прослужить достаточно длительное время. При этом поврежденные элементы строения легко заменить на новые.
Если грунт на участке является плотным, можно создавать беседку без фундамента. В таком случае достаточно положить на землю массивную плиту из бетона. Бетон можно застелить досками или тротуарной плиткой.

При желании можно найти готовые , чтобы не составлять схему строения.

Беседки из кирпича

При наличии на участке дома из кирпича часто создаются кирпичные беседки, так как они сочетаются с основным строением.

Стоит помнить, что кирпичное строение обойдется дороже деревянного. При этом на строительство потребуется потратить больше времени. Также для подобной беседки нужно сооружать массивный фундамент.

Но преимущества таких строений неоспоримы:

кирпичные беседки не боятся огня и влаги;
описываемые конструкции могут использоваться несколько десятилетий, не требуя замены элементов конструкции, как это происходит при использовании деревянных беседок.

Стоит отметить, что часто кирпичные беседки делаются комбинированными:

Часто создается деревянная конструкция, одна стена которой является кирпичной. Это необходимо для создания печи.
Также многие возводят беседку, зона отдыха которой выполнена из дерева, а часть строения возле печи создается из кирпича.
Если кирпичная конструкция имеет большие проемы, они декорируются коваными элементами или деревянными решетками.

Рассмотрев проекты бань и беседок с барбекю можно выбрать наиболее подходящую конструкцию.

Конструкции из металла

Кованые беседки привозятся на участок уже в собранном виде или же собираются из нескольких частей. Такие конструкции имеют высокую стоимость и могут быть оригинальным украшением участка. Стоит отметить, что описываемые беседки не требуют подготовительных и отделочных работ.

Но важно обработать металл, чтобы на нем не появлялась ржавчина. Одним из преимуществ металлических конструкций является отсутствие необходимости в создании фундамента.

Часто кованые беседки дополняются коваными скамейками. При желании беседку можно окрасить в понравившийся цвет.

Выбор печи для беседки

Стоит отметить, что под печь фундамент заливается отдельно. При этом важно сделать его выше уровня воды, которая может скапливаться на полу после дождя. Это связано с тем, что кладка выполняется на песчано-глиняном растворе, который боится влаги.

Многие опытные строители рекомендуют располагать мангал посередине строения или у северо-восточной стороны. Перед печью необходимо закреплять материал, который не боится огня. Это необходимо для защиты от возгорания, если искры из печи попадут на напольное покрытие. Также стоит учитывать, что печь не должна располагаться близко к деревянной стене.

Печи, устанавливаемые в беседках, можно разделить на несколько видов:

Барбекю-печка, которая может быть стационарной или переносной.
Русская печь, которая имеет духовку, мангал и решетку для барбекю. Иногда подобные печи оснащаются коптильней.
Мини-кухня. При выборе данного варианта устанавливается дополнительная мебель.

Размер печи, устанавливаемой в беседке, зависит от предполагаемого количества людей.

Создание фундамента

Самым простым вариантом является установка бетонной плиты. Такие изделия выдерживают вес любой беседки. Стоит отметить, что плиту можно укладывать на сухой грунт. Но перед этим необходимо выкопать заглубление нужных размеров и засыпать его щебнем. После таких действий необходимо уложить слой гидроизоляции. Чаще всего используется рубероид.

Но стоит помнить, что описанный вариант не подходит в случае, когда грунтовые воды располагаются высоко или если участок находится в низине. Из-за воздействия влаги беседку со временем может перекосить. Именно поэтому важно учесть все условия, которые могут воздействовать на строение.

Свайный и столбчатый фундамент

Если беседка создается одновременно с домом, сваи стоит вбивать во время создания фундамента для основного строения. При отсутствии желания нанимать профессиональных строителей стоит установить кирпичные столбы или опоры из блоков. Они закладываются на высоту примерно 900 мм. При этом высота над землей составляет около 30 см.

Важно! Для создания столбов нужно использовать только полнотелый красный кирпич.

Столбы устанавливаются под углами конструкции, а также вдоль стен. Стоит помнить, что расстояние между столбами не стоит делать больше 2 метров, так как от этого зависит надежность строения. Легкие беседки часто устанавливают на деревянные столбы.

Ленточное основание

Именно такой тип фундамента выбирается чаще всего, так как он может быть создан своими руками. Для его создания необходимо выкопать траншею по периметру будущего строения и создать опалубку. На дне траншеи создается песчаная подушка. Глубина заливки ленты для беседок обычно составляет около 40 см, так как подобные строения имеют малый вес.

После создания песчаной подушки в опалубку помещается арматурный каркас, который затем заливается бетоном. Стоит отметить, что такой фундамент может быть сборным и состоять из железобетонных блоков. В таком случае процесс создания беседки значительно ускоряется, так как не нужно ждать застывания бетона. С момента заливки бетона в траншею до начала создания стен необходимо подождать около 7 дней.

Строительство печи

Площадь фундамента печи обычно не превышает 1,5х2 м. Для соединения кирпичей используется раствор из глины, песка и цемента в соотношении 2:3:1. Важно сделать смесь однородной, иначе она будет ненадежно скреплять кирпичи.

Стоит помнить, что толщина швов не должна превышать 5 мм. В противном случае раствор может начать растрескиваться при эксплуатации печи. Во время укладки кирпичей излишки раствора необходимо сразу же удалять, пока они не засохли. Первые 6 рядов кирпичной кладки являются основанием печи. Во время проведения работ важно следить за тем, чтобы каждый кирпич был расположен ровно относительно остальной конструкции.

На 7 ряду создается перекрытие, для которого устанавливаются уголки из металла. После этого необходимо приступить к созданию жаровни под мангал. Стоит отметить, что второй ряд в мангале сдвигается внутрь. Это необходимо чтобы создать выступ для шампуров.

После 9 ряда можно приступать к сооружению свода печи. После 19 ряда создается перекрытие жарочной камеры, которое заканчивается на 21 ряду. Отверстие над жарочной камерой постепенно сужается, образуя дымоход. При создании крыши беседки следует правильно вывести дымоход и загерметизировать отверстие между кирпичами и кровельным материалом.

При желании можно сделать зимнюю беседку, создав закрытое помещение. В таком случае необходимо правильно утеплить строение, чтобы его можно было комфортно использовать при любой температуре воздуха.

Просмотров
