Электрическая коптильня из тэна своими руками. Электрическая коптильня: виды и особенности. Как это работает

Все мы знаем, что копченые изделия не являются диетическими продуктами, тем более те, которые продаются в магазинах, ведь в них много вредных консервантов и добавок. Вот тут то и возникает вполне резонный вопрос, а как же снизить потенциальный вред любимых продуктов, сохраняя при этом их вкусовые качества и аромат? Выход есть - домашнее копчение. Вкусную и, самое главное, абсолютно безопасную для здоровья продукцию можно получить даже в домашних условиях. И в этом поможет электрокоптильня, своими руками собранная.

Сегодня существует масса препаратов, способных заменить натуральный древесный дым синтетическими жидкостями. При этом электрическая коптильня, сделанная своими руками, позволяет получить вкусный, ароматный копченый продукт, приготовленный на основе натурального дымка. Какой породе древесины для копчения отдать предпочтение, это уже вопрос личного характера.

Опытные специалисты уверяют, что наиболее удачным мясо получается, если использовать для его копчения дуб, осину, тогда как рыбу лучше коптить на ветках плодовых деревьев: вишня, яблоко, груша, персик и т.п. В свою же очередь хвойные не годятся для копчения, поскольку в них присутствуют смолы, которые портят вкусовые качества готового продукта.

Делая электрическую коптильню своими руками, лучше отдавать предпочтение методу холодного копчения, и вот почему. Горячий способ характеризуется температурной обработкой в пределах 60-120°С, при этом сам процесс занимает не так уж и много времени (2-3 часа). Безусловно, это очень удобно, да и вкусовые качества изделия отличные. В электрической коптильне холодного копчения можно получить продукт с более длительным сроком хранения, ведь благодаря поддерживаемой температуре 20-25°С изделие лучше консервируется.

Рассмотрим более подробно, как же изготовить своими руками коптилку холодного копчения.

Коптилка из 200-литровой бочки

Чтобы сделать домашнюю коптильню холодного копчения своими руками, нам понадобится металлическая бочка, хорошо, если она будет изготовлена из жаропрочной стали. Как правило, в таких бочках хранятся химически вредные веществами и жидкости. Если в вашем домашнем хозяйстве нет такого предмета, то ее с легкостью можно приобрести с рук, пролистав объявления либо в местной газете, либо на интернет-площадках. Главное условие - бочка должна быть вместе с крышкой, о функционале которой вы узнаете немного позже.

Помимо самой бочки потребуются следующие предметы:

электрическая плита, посредством которой будет прогреваться воздух внутри коптилки - сгодится даже самая примитивная «буржуйка» или ТЭН

4 небольших колеса, с помощью которых можно будет перемещать электрическую коптильню холодного копчения с места на место - их можно приобрести как на барахолке, так и в любом строительном магазине;
терморегулятор, с помощью которого можно будет регулировать температуру внутри устройства - лучше отдавать предпочтение приборам с полем регулировки 20-90°С;

термометр;
емкость для сбора жира, который будет выделяться из продуктов во время копчения - это может быть любая посудина круглой или прямоугольной формы;
сверло по металлу - Ø10 мм;
поддон для горючих материалов;
сетчатое полотно, решетка или система крючков, на которую будет укладываться продукт.

Процесс сборки агрегата

Собрать своими руками коптилку холодного копчения для рыбы или мяса не трудно, важно лишь следовать подробной инструкции:

Если бочка ранее использовалась для хранения горюче-смазочных материалов и прочих химикатов, ее необходимо тщательно промыть. В большинстве случаев для этих целей используют соду с жесткой щеткой, после чего вымывают с моющим средством и обильно ополаскивают. Благодаря таким манипуляциям можно избежать возможного попадания вредных веществ на продукты копчения.
На дно бочки ставим электроплиту так, чтобы она не заваливалась ни на одну сторону. Для этого можно зафиксировать ее с помощью с помощью металлических пластин.

Дальше нужно сделать вентиляцию, для чего необходимо просверлить в днище аппарата 5-8 отверстий Ø10 мм. Теперь нужно закрепить зону, на которой будет размещаться продукты - это может быть как решетка, так и система крючков.
После того, как все вышеуказанные процессы будут выполнены, берем охапку хвороста или дров, кладем их внутрь бочки и поджигаем. Это позволит устранить остатки масла и поспособствует дополнительной прокалке стен аппарата.
Как только пробная попытка копчения была проведена, удаляем нагар со стенок бочки. Для этого можно использовать металлическую щетку. А затем тщательно выполаскиваем коптильню холодного копчения, сделанную своими руками, используя при этом моющее средство. И не забываем избавиться от самого моющего.
Устанавливаем аппарат на колеса, прикручивая их к днищу почти готовой коптильни.

ВИДЕО: Как сделать коптильню из половины бочки

Переходим к электрической плите, от которой, по большому счету, нам потребуется только ТЭН. И даже если вы ни разу не сталкивались с подобными устройствами, то сможете с легкостью справиться с этой задачей. Так, вынимая ТЭН из электропечи, нужно всего лишь снять нагревательный диск и отсоединить провода теплонагревательного элемента. А можно сделать еще проще, не «потрошить» электропечь, а купить нагревательный элемент на рынке или в специализированном магазине.
При помощи винтов крепим теплонагревательный элемент по центру коптильной установки и рядом располагаем терморегулятор с последовательным соединением. Желательно использовать медный провод, сечением не менее 2,5 . Теперь помещаем его датчик в том месте, где вам удобно будет на него поглядывать.
Следующим этапом сборки электрокоптильни будет обустройство верхней части. Вверху, в стенке сверлится небольшое отверстие, через которое необходимо закрепить термометр так, чтобы он находится внутри аппарата. А в крышке следует сделать отверстие Ø5 см, которое будет выступать в качестве дымохода.
Посередине коптилки устанавливаем поддон для сбора жира. Это может быть старый противень или любая другая емкость, максимально подходящая по размеру к этой конструкции. А чуть выше размещаем решетку, на которую будут укладываться продукты.

Если вы планируете вместо решетки использовать систему крючков, то ее также можно сделать своими руками. Взяв прутки Ø3-5 мм, скрутите их крючком и прицепите на металлическую планку, в которой до этого были выполнены соответствующего диаметра отверстия. Такая конструкция прикручивается к стенкам бочки с помощью шурупов.

Отверстие в крышке устройства закрываться заслонкой и в начале процесса копчения должно быть закрыто. В противном случае эффективность работы агрегата будет крайне низкой.

В качестве поддона для горючих материалов можно использовать сетку или обычную кастрюлю. Как правило, пятилитровой кастрюли топлива достаточно, чтобы установка работала 8-10 часов при температуре 20°С или три часа в ускоренном режиме.

Пробный подогрев желательно проводить на протяжении трети часа для того, чтобы «разогреть» установку, после чего можно смело закладывать в устройство продукты для копчения.

Вот, собственно, и все тонкости сборки коптильного устройства. Конечно, вы можете купить коптилку холодного копчения и в магазине, но при этом за нее придется отдать немало денег. Да и сам факт того, что такой аппарат вы сделаете собственноручно, будет делать готовый продукт еще вкуснее.

ВИДЕО: Коптильня своими руками для холодного и горячего копчения

Коптильня – оборудование для приготовления мяса, сала, рыбы, колбасы с помощью обработки горячим или холодным дымом. Обычно, процесс затягивается от 4 часов до нескольких суток (в зависимости от метода) и сократить его можно только при выборе агрегата, работающего от тока. Коптильня электрическая готовит полуфабрикаты в 2–3 раза быстрее, продукция в ней приобретает равный золотистый цвет и сочность.

Устройство, назначение и применение электрической коптильни

Устройство электрокоптильни для термообработки продукта дымом представляет собой металлическую ёмкость с герметично зарывающейся крышкой. На дно укладывается щепка, которая при нагревании тэна тлеет и производит дым. Внутри ёмкости устраивают решётки для полуфабрикатов, а также поддон для сбора жира. Для квартиры выпускают небольшие модели, не занимающие много места на рабочей поверхности кухонного стола. Они обрабатывают мало продуктов. Также бытовую коптилку делают самостоятельно, используя подручные средства.

Назначение коптильного оборудования – быстрое приготовление рыбных и мясных продуктов с сохранение полезных микроэлементов и белков, особенно это касается при холодном методе обработки.

Применяются агрегаты в домашних условиях и на производстве. Профессиональная модель имеет огромные преимущества, выражающиеся в широком функционале и автоматическом управлении процессом.

Особенности и преимущества

Для коптильни, имеющей тэн, не создаются определённые условия эксплуатации. Домашняя электрическая ёмкость для обработки продукта дымом ценится любителям-кулинарами за её простоту и удобство использования на балконе, лоджии или участке. Главное условие – свободный доступ к розетке с напряжением 220 В.

К преимуществам электрической коптильни своими руками относят:

Долговечность. Бытовые модели изготавливают из нержавеющей стали, противостоящей коррозии;
Компактность и небольшой вес (до 5 кг). Соорудив небольшой агрегат или купив его в магазине, он с лёгкостью поместиться в машине и приготовит ароматные лакомства на дачном участке;
Безопасность. Используя керамический электронагреватель и надёжно изолируя провода, агрегат является безопасным в эксплуатации;
Приготовление низкокалорийной пищи. Поскольку продукты готовятся без добавления жира и при копчении они, наоборот, освобождаются от него, пища получается низкокалорийная, полезная и вкусная;
Возможность отсутствовать при приготовлении продукта. Настроили устройство и занимайтесь своим делом!

Приобретая бытовые устройства в магазине, любитель копчёностей получает больше преимуществ, поскольку они имеют автоматический или полуавтоматический режимы управления, а также опцию регулирования температуры. Для тех, кто может установить термостат и термометр самостоятельно, коптильни, изготовленные своими руками, ничем не хуже магазинных моделей.

Виды электрокоптилок и краткое описание устройств для приготовления холодным и горячим способом

Электрические коптильни разделяются на устройства с открытым тэном и закрытым.

Агрегаты с закрытым нагревательным элементом многофункциональны. Широкая поверхность нагрева позволяет коптить полуфабрикаты с помощью любого сырья, при этом используется оно в меньшем количестве, чем с открытым тэном. Цена такого оборудования в 1,5–2 раза выше, чем его собрата. Самостоятельно смастерить электрическую коптильню своими руками сможет только не только профессионал, но и обычный обыватель с базовыми знаниями электрики.

По способу приготовления коптилки различаются:

Холодного приготовления;
Горячего.

Различия – вид обработки. Электрокоптильня горячего копчения (45 до 120 ⁰С) готовит продукты термически обработанными, когда при холодном способе, пища обезвоживается за счёт долгого нахождения в дыму температурой 20–45 ⁰С. Стационарная или мобильная установка холодного копчения своими руками увеличивает срок хранения деликатесов до 2 недель.

Время приготовления также отличаются: у горячего способа – 2–4 часа, у холодного – 1–2 суток.

Некоторые покупные модели могут совмещать 2 режима, а также использоваться в качестве жарочного шкафа.

Электрокоптильня своими руками – просто и быстро

Соорудить электрокоптилку может практически каждый. На примере рассмотрим устройство для приготовления дымом и электроплитки:

Перед эксплуатацией коптильни электрической рекомендуется сначала её проверить: определить качество работы тэна, концентрацию дыма, отсутствие воспламенения опилок и расположение решёток относительно продуктов.

Ниже на видео представлена электрокоптильня, изготовленная из газового баллона

Особенности приготовления мяса, рыбы и колбасы

В электроустройстве коптят любой продукт, но перед этим продукт обязательно проходи подготовку.

Рыба. Её замачивают потрошенную, в слабом рассоле (на 4 кг рыбы – 250 г соли). Скумбрия или ставрида натирается солью каждая отдельно, оборачивается в пищевую плёнку, прижимается крышкой и выдерживается 1–2 дня. Далее, рыбу провяливают 1–2 часа, охлаждают, выкладывают на решётки и коптят 1–3 часа (в зависимости от размера рыбы).
Мясо. Требует предварительной засолки. Большие куски лучше сначала отварить, а потом закоптить. Также поступают и с домашней колбасой. Томление мяса в электрокоптилке занимает 2–6 часов. Сократить время можно, натирая куски свежего мяса солью.

Продукт необходимо выдерживать до полного приготовления, поскольку повторная обработка дымом недопустима. Мясо или рыба превращаются в несъедобную пищу.

Существует 3 способа посола продуктов до копчения:

Сухой;
Мокрый;
Смешанный.

Первый продлевает срок хранения деликатеса до 2 недель даже при горячем методе термообработки. Для любителей нежного и сочного мяса рекомендуется использовать второй или третий способ.

Электрическая коптильня привлекает тем, что не нужно искать дрова для разведения огня. Большинство ее модификаций создают дым, нагревая коптильную щепу ТЭНом. Также есть вариант, который позволяет получить дым для холодного копчения благодаря силе трения. Любую из таких эл коптильней можно сделать своими руками.

Материалы

Они таковы:

1 доска с размерами 960х220 мм.;
2 доски с размерами 260х235 мм.;
2 доски с размерами 340х425 мм.;
1 доска с размерами 425х220 мм. Все доски должны иметь толщину 15 мм.;
1 фанера. Размеры 425х220 мм. Толщина 5 мм;
1 фанера с размерами 260х220 мм.;
1 кусок фанеры с размерами 235х220 мм.;
1 кусок фанеры. Размеры 340х220 мм.;
электрический однофазный двигатель (мощность 0,53 кВт.);
магнето;
2 конденсаторы с емкостью 2 200 пФ;
неоновая лампочка МН-6;
постоянное сопротивление 180 кОм.;
металлический короб с крышкой. Длина 220 мм.;
винт;
пружина;
деревянный брусок;
металлическая сетка 23х21 см.;
асбест;
шкив, для изготовления которого производитель использовал текстолитовый сердечник (в нем должны быть наклонные отверстия);
стальная обойма (должна быть такой, чтобы плотно осаждала шкив);
болты с гайками;
гвозди или шурупы.

Инструменты

Понадобятся:

дрель;
молоток;
шуруповерт;
рожковые ключи;
сварка;
пила.

Создание каркаса

Он будет представлять собой две камеры, закрепленные на длинной доске. Первая камера будет иметь размеры 26x24x22 см. В ней будет находиться шкив мотора и деревянный брусок. Здесь будет создаваться дым. Размеры второй камеры будут составлять 34х43х22 см. В ней будет проходить холодное копчение домашних мясных заготовок.

Изготовление каркаса коптильни для дома включает следующие стадии:

Вырезание в доске с размерами 425х220 мм. отверстия, которое по высоте и ширине должно составлять 22 и 20 см., соответственно. Оно должно находиться в одном конце доски. Его вырезают, отступив от края 1 см.
Изготовление камеры для холодного копчения. Для этого берут своими руками доску с вырезанным отверстием, фанеру с такими размерами и 2 доски длиной и высотой 34 и 42,5 см., соответственно. Эти элементы скрепляют с помощью гвоздей. Лучше использовать шурупы. Вверху камеры фиксируют металлические прутки. На них будет подвешиваться мясо.
Фиксация на отверстии мелкой металлической сетки.
Фиксация изготовленной камеры для холодного копчения на длинной доске. Эта камера должна находиться на краю доски. Вырезанное отверстие в одной стороне камеры должно «смотреть» в середину основания.
Изготовление камеры для дыма. Для этого посередине нижней кромки фанеры с размерами 23,5х22 см. вырезают отверстие для ротора двигателя. В передней стенке (доска с шириной и высотой 26х23,5 см.) вырезают прямоугольное отверстие для металлического короба. Размеры отверстия делают такими, как размеры короба. Этот элемент должен размещаться напротив шкива. Далее сбивают камеру для дыма. Однако ее не фиксируют на основании, а откладывают своими руками в сторону.

Читайте также: Изготовление коптильни для дачи

Монтаж двигателя

Для его закрепления на основании сверлят несколько дыр. Далее с помощью болтов прикручивают электрический двигатель к основанию.

После этого выполняют такие действия:

Присоединяют к двигателю магнето.
Выполняют последовательное соединение конденсаторов, постоянного сопротивления и неоновой лампочки.
Включают вышеупомянутые элементы между выводов магнето.
Подключают своими руками отрицательный вывод магнето к металлической сетке.
Подключают положительный вывод магнето к металлическим пруткам камеры для холодного копчения.
Насаживают шкив со стальной обоймой на ось электродвигателя.

Затем остается обрезать один торец металлического короба и просверлить дырку в другом торце. На образованное отверстие приваривают гайку. В ней должен крутиться длинный винт. На конце винта в коробе будет находиться пружина.

Подготовленный короб фиксируют своими руками на основании домашней коптильни. Далее прибивают к этому основанию камеру, в которой будет создаваться дым.

Конечным процессом изготовления эл коптильни для дачи или дома является обложение стенок всех камер асбестом. Вместо него можно использовать любой другой огнеупорный материал.

Стоит добавить, что в случае отсутствия электрической сети электромотор можно заменить бензиновым.

Как работает конструкция с электромотором

Двигатель запускается и начинает крутить шкивом. К нему прижат деревянный брусок (подается через металлический короб).

Желательно, чтобы брусок был сделан из листового дерева. В результате трения появляется дым. При этом можно управлять интенсивностью выделения дыма. Для этого увеличивают или ослабляют давление на деревянный брусок, закручивая или откручивая винт. Закручивание винта заставляет пружину сжиматься. Она же «хочет» вернуться в исходное положение и поэтому создает дополнительное давление на брусок.

Во время холодного копчения стоит помнить, что шкив эл двигателя постепенно стирает брусок. Поэтому время от времени нужно откручивать винт, выбрасывать остаток бруска и ставить новый материал.

Образованный дым постепенно выходит в камеру для холодного копчения. Однако его движение является слишком медленным. Чтобы ускорить перемещение дыма по коптильной камере, меняют заряд его частиц. Проходя через металлическую сетку, частицы получают отрицательный заряд. Поскольку металлические прутки и крючки с мясом имеют положительный заряд, частицы дыма с отрицательным зарядом сразу движутся к ним. Причем это движение быстрее, чем без использования электроэнергии.

Читайте также: Компрессор для дымогенератора коптильни

В результате сокращается продолжительность холодного копчения. Продукт получается более качественным, а количество использованных брусков меньше количества сожженных в обычной домашней коптильне дров. Поэтому такую коптильню для дома можно спокойно называть профессиональной.

Комплектующие конструкции с электроплиткой

Для изготовления такой электрической коптильни для дачи и дома нужно найти:

бочку с крышкой 200 л.;
мебельные колесики;
электрическую плитку;
электрический термостат (он должен регулировать температуру в диапазоне +20…+90°С);
электрокабель;
механический термометр;
металлическую сетку или пруток;
емкость для щепы (подойдет консервная банка с широким дном, правда, ее нужно обрезать так, чтобы высота составляла 5-6 см.);
поддон, в который будет стекать жир.

Поддон можно сделать своими руками. Для этого берут листовой металл толщиной 0,5-1 мм. и загибают края. Высоту бортика следует делать 1-2-см. Все стыки бортиков нужно сварить.

Также своими руками придется подготовить бочку, валявшуюся возле дома. Проще всего взять ту бочку, в которой были какие-то масла или химические вещества. Конечно, частицы этих веществ всегда остаются на стенках. Поэтому от них нужно избавиться путем тщательного мытья.

Если в бочке было машинное масло, то можно поставить на ее дно сухие дрова и поджечь. Вместе с ними сгорят и остатки масла. После – надо помыть емкость. Для этого можно использовать средства, используемые для мытья посуды или пола дома.

Сборка конструкции

Этот процесс начинается сразу после полного высыхания бочки. Его выполняют в такой последовательности:

Закрепляют на дне бочки мебельные колесики. Для этого придется прикладывать колесики ко дну, обозначать места, где нужно сделать отверстия, сверлить дырки и фиксировать основание колесиков на болты. В общем, надо прикрепить своими руками четыре маленьких колеса. Колесики можно и не крепить, однако удобство перемещения электрической коптильни по дому будет неудобным.
Сверление внизу бочки 5-8 отверстий. Будет хорошо, если диаметр дырок будет 10-мм. Они должны находиться на высоте 5-10 см. от дна бочки.
Подготовка электрической плитки. Она заключается в снятии крышки и удалении всех внутренних элементов. Исключением является нагревательный ТЭН и присоединенные к нему два провода. Результатом таких манипуляций будет корпус с ТЭНом. Этот корпус размещают в центре дна бочки и прикручивают к днищу двумя болтами. Конечно, перед фиксацией сверлят отверстия в корпусе и дне бочки.
Монтаж термостата. Этот элемент размещают вблизи того, что осталось от электрической плитки. Для его установки внизу бочки делают отверстие. К зафиксированному термостату подсоединяют печь. Для соединения лучше использовать провод с сечением, большим 2,5 мм². Конечно, все соединения надежно изолируют. Датчик термостата нужно поставить в той зоне, в которой будет мясо.
Подключение маленькой лампочки. Делается это параллельно печки. Она будет включаться одновременно с включением ТЭНа. Благодаря этому можно будет проводить визуальный контроль работы нагревательного элемента.
Установка механического термометра. Для этого вверху бочки, неподалеку от размещения сетки с мясом, делают отверстие. Далее фиксируют термометр.
Изготовление крепления для противня. Оно предусматривает использование длинных болтов. Сначала сверлят 4 дырки. Потом вставляют болты и закручивают гайки.
Создание аналогичного крепления для решетки для мяса. Решетку лучше найти в магазине. Можно сделать и своими руками. Для этого берется проволока из нержавейки. Диаметр 5 мм. Ее выгибают в форме круга и сваривают концы. Сверху приваривают проволоку диаметром 3 мм. Ее отрезки должны размещаться параллельно. Шаг – 3-4 см.
Изготовление дымохода. Если есть крышка с бочки, то в ней делают отверстие диаметром 5 см. В случае отсутствия крышки придется ставить на верх бочки деревянные прутки и мешковину. Последнюю во время копчения нужно постоянно смачивать.

Домашнее копчение мяса, колбасы, сала, рыбы всегда было хлопотным из-за длительности процедуры. Кроме того, приходилось постоянно вмешиваться в процесс, корректировать температуру и влажность дыма, иначе продукты могли получиться сырыми или чересчур сухими. В пищевой промышленности давно и успешно применяются электрические коптильни, позволяющие сократить время копчения на порядок. Принцип этот давно известен, особых секретов здесь нет, поэтому при желании можно построить электростатическую в домашних условиях.

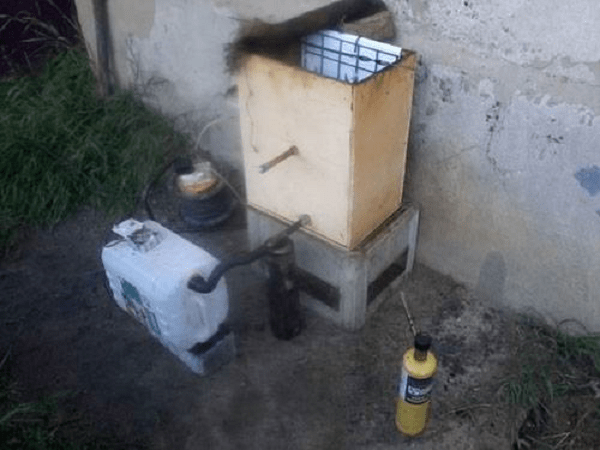

Как устроена электростатическая коптильня

Нередко можно встретить мнение, что электростатическая установка не дает того качества обработки мясопродуктов, которое можно получить при использовании классической коптильни. На самом деле обе установки работают абсолютно одинаково, с той только разницей, что в электростатической коптильне есть отдельный блок, повышающий эффективность использования дыма. Общий принцип копчения во многом схож с приготовлением мяса на пару, только вместо горячего пара используется влажный дым от тлеющих опилок.

В обычной коптильне используется для обработки только 1/10 часть дымового потока, остальное оседает на стенках камеры и выбрасывается. В электростатической установке за счет действия электростатического поля больше половины потока притягивается к поверхности продуктов, что в разы ускоряет процесс приготовления.

Конструкция усовершенствованной электростатической коптильни состоит из пяти основных узлов:

Коптильная коробчатая камера, собранная из дерева или стойкого пластика с высокой диэлектрической проницаемостью;
Источника горячего дыма, чаще всего это стальная емкость с газовым или электрическим нагревателем;
Охладитель дымового потока до рабочей температуры в 38 о С;
Вентилятор обдува, с помощью которого поток нагнетается внутрь камеры коптильни;
Электростатический блок.

Конденсатор или охладитель, вентилятор и камера соединяются между собой неметаллическими трубами, можно использовать двухдюймовую полиэтиленовую водопроводную трубу. Генератор дыма и конденсатор соединяют между собой металлической трубой. Лучшим вариантом будет гофрированный стальной шланг для подключения бытовых газовых плит к системам централизованного газоснабжения.

Совет! Чем меньше в конструкции электростатической коптильни металлических и электропроводных предметов, тем безопаснее получится установка. Используйте по возможности только пластик и дерево.

Напряжение на электродах электростатической системы достигает 20 тыс. вольт. Можно сделать электрическую коптильню своими руками, в которой напряжение будет достигать 25 тыс. и даже 35 тыс. вольт. Это очень много, для сравнения, человек способен почувствовать удар током, напряжением всего в 36В, поэтому любая утечка потенциала по металлическим частям электростатической коптильни может обернуться серьезным ударом.

Как работает электростатическая коптильня

Работа электрокоптильной установки практически не отличается от действия обычной камеры холодного копчения:

Внутрь дымогенератора загружаются опилки фруктовых деревьев, которые нагреваются в замкнутом объеме в отсутствии воздуха, при разложении выделяется горячий дым, насыщенный парами воды и продуктами разложения древесины - кислотами, альдегидами, спиртами и смолами;
В охладительной камере поток дыма охлаждается и очищается от самой токсичной части дыма — смол и дегтя. Если этого не делать, электроды электростатической коптильни быстро покроются черным твердым налетом, и эффект электрического поля исчезнет;
Очищенный и охлажденный дым направляется вентилятором в рабочую камеру. Под действием высоковольтного электростатического поля вода, альдегиды и спирты получают заряд и притягиваются к поверхности мясопродуктов.

Совет! Для получения дыма используйте только фруктовые породы древесины, лучшими считаются вишня или слива. Нельзя заряжать дымогенератор коптильни хвойными породами, орехом, березой, такая древесина выделяет много дегтя и придает продуктам жуткий запах горелой резины.

Собираем электростатическую коптильню своими руками

На сегодняшний день на практике используют две разновидности конструкции электрической коптильни:

С генератором электростатического поля на блоке строчной развертки от старого телевизора;
На катушке зажигания или магнето от двухтактного двигателя.

Разницы в конструкции корпуса коптильной камеры нет, отличается только устройство блоков, с помощью которых генерируется электростатическое поле.

Собираем корпус коптильни

Конструкции камер могут быть самыми разнообразными по форме и используемым материалам. Наилучшим вариантом будет изготовление коптильни из листового стеклопластика, текстолита или гетинакса. Все перечисленные материалы промышленного производства обладают высокой стойкостью к воде, дыму, химическим веществам и, главное, - имеют высокую диэлектрическую непроницаемость. Это значит, что при многократном пользовании материал камеры не насытится влагой и не ударит током при случайном прикосновении рукой.

Размеры камеры зависят от мощности генератора дыма и системы получения электростатического поля. Для блоков строчной развертки от «Электрона» или «Березки» можно делать камеру коптильни размерами 30х30х50 см. Чем старее телевизор, тем мощнее блок развёрток и электростатическое поле, и тем больше можно выбирать объем камеры коптильни.

На внутренней поверхности боковых стен устанавливают два решетчатых электрода из обычной металлической сетки с приваренными отрезками проволоки. Это аноды, или положительные электроды электростатического генератора. Сетки крепят обычными металлическими скобами, но стенки коптильни пробивать насквозь нельзя. В нижней части корпуса коптильни вырезается кольцевое отверстие, к которому будет подключаться труба от нагнетающего дым вентилятора.

В центре коптильни устанавливают подвес в виде металлического крюка и кольца с несколькими иголками. Это катод, или отрицательный электрод электростатического поля. Продукты подвешиваются к крюку, а кольцо с иголками одевается на место подвеса так, чтобы острия игл касались поверхности мяса.

К катоду и аноду электростатической коптильни подключают высоковольтные провода, лучше всего использовать автомобильные бронепровода для подачи напряжения на свечи зажигания. Сами провода необходимо промаркировать, чтобы не перепутать при подключении к генератору электростатического поля.

Изготовление дымогенератора и охладителя

Наилучшим корпусом для генератора дыма будет старая чугунная утятница или кастрюля - скороварка из нержавеющей стали с плотно закрывающейся крышкой. На дно кастрюли насыпается известняковая или гранитная крупка слоем в 2-3 см и укладывается электрический нагреватель. Лучше всего подойдет нихромовая спираль от электрокамина или утюга, с нанизанными керамическими кольцами изолятора.

Поверх уложенной спирали с керамикой укладывается стальной лист, с просверленными по контуру, через каждые 10-15мм отверстиями, диаметром 3мм. На лист укладываются некрупные щепки, слоем до 5 см. В крышке генератора просверливается отверстие под установку бронзового полдюймового штуцера, к которому подключают гибкий гофрированный шланг из стали. Второй конец шланга оправляют на охладитель дыма.

Для изготовления устройства охлаждения дыма потребуется небольшая емкость и медная трубка, диаметром 10 мм и длиной 150 см. Трубку аккуратно сворачивают в спираль габаритами, соответствующими размерам емкости. Изготовленный змеевик устанавливают внутрь емкости, к выводам трубки подключают шланг от генератора дыма и вывод холодного дыма, ведущий на вентилятор.

В качестве вентилятора можно использовать любой центробежный вариант, работающий от сети переменного тока.

Электростатический генератор

Чаще всего в качестве прибора, генерирующего электростатическое поле для коптильни, используют строчник от телевизора, схема которого приведена ниже.

Это небольшая электрическая плата с разъемами, на которой установлен высоковольтный выпрямитель и трансформатор.

Если плата находится в рабочем состоянии, то для запуска достаточно подсоединить анод и катод электростатического поля, подключить электропитание от сети, и можно запускать коптильню.

Второй вариант генератора электростатического поля работает на индукционной катушке механической системы зажигания. В этом случае питающие контакты катушки подключают к мультивибратору, выдающие импульсы тока с частотой в 20-30Гц, а с массы и центрального вывода с помощью бронепроводов электростатическое поле подается на катод и анод коптильни соответственно.

Заключение

Для запуска электростатической коптильни потребуется включить нагреватель газогенератора и через 5-10 мин запустить блок развертки. В процессе холодного копчения поверхность продукта насыщается веществами, содержащимися в дымовых газах за час - полтора работы камеры. Далее продукты переносят из электростатической коптильни в прохладное место на сутки, и процесс закончен.

Качественное выполнение копчения невозможно без применения специального оборудования. Сегодня на рынке представлены целые линейки с коптильнями, которые работают по разным принципам. В частности, распространены модели с дымовым воздействием, агрегаты с термической обработкой и т. д. В семействе каждого производителя содержится и электрическая коптильня, отличающаяся удобством эксплуатации и возможностью применения в домашних условиях. Впрочем, существуют и универсальные аппараты, мобильность которых позволяют выполнять обработку продуктов и на природе, и в помещении.

Основные критерии выбора

Для начала определяется направленность агрегата и продукты, которые планируется коптить. Большинство современных моделей эффективно обслуживают рыбу, мясные продукты, сало, колбасу и т. д. Далее определяется вместимость продуктов. К примеру, электрическая коптильня начального уровня может обеспечивать единовременное приготовление 2-3 кг. В более развитых версиях предполагается загрузка до 10-15 кг. Но важно учитывать, что объем напрямую взаимосвязан с компактностью и мобильностью. То есть массивную конструкцию будет сложно взять на пикник.

Следующей немаловажной характеристикой является время копчения, которое определяется мощностью. Наиболее производительные модели из сегмента, ориентированного на домашнее применение, располагают силовым потенциалом на 500-600 Вт. Опять же, в зависимости от объема загрузки такая электрическая коптильня может выполнять свою функцию и за 2 минуты, и за 30 минут - при условии максимального заполнения.

Горячее или холодное копчение?

Конструкционные параметры обычно ориентируются или на один из видов копчения, или на их совмещение. Горячая обработка предполагает термическое воздействие на продукт при температуре порядка 90 °C, а холодное копчение выполняется при 20-25 °C. В обоих случаях время на приготовление может варьироваться от нескольких часов до недели и более. Однако электрическая коптильня позволяет ускорить этот процесс. Такая методика приготовления сложнее в техническом воплощении, но результат себя оправдывает. В данной конструкции предполагается возможность подключения дымоотвода к вытяжной системе на кухне, что позволяет использовать агрегат прямо в квартире.

Все-таки большинство моделей предусматривают только выполнение горячего копчения. Это относится к мобильным аппаратам с классической конструкцией. К преимуществам, которыми обладает электрическая копчения, можно отнести высокую скорость приготовления и удобство эксплуатации. Такие установки не требуют монтажа специальных дымогенераторов и всего за несколько минут выдают готовый продукт.

Требования к функционалу

Последние модели такого оборудования снабжаются электронным управлением с датчиками контроля температуры. В некотором плане подобные устройства напоминают работу обычных кухонных плит - в конструкции также предусматривается панель с кнопками и регуляторами, с помощью которых пользователь настраивает оборудование. Наиболее сложным устройством обладают аппараты для обработки холодным дымом. В данном случае электрическая коптильня может предусматривать отдельную работу камеры или дымогенератора. Такое сочетание, к примеру, позволяет использовать основную камеру в качестве обычной духовки, а генератор - для непосредственного выполнения копчения. Существуют и другие конфигурации, позволяющие работать оборудованию в разных режимах.

Дополнительное оснащение

Поскольку организация процесса копчения доставляет немало хлопот, производители комплектуют технику вспомогательными приспособлениями. Например, базовые наборы включают подносы, чаши, а также коптильные брикеты. Отдельные комплекты аксессуаров предусматриваются для моделей с дымогенераторами. Например, коптильня для квартиры обязательно требует подключения специальной оснастки для отведения дыма. Для этого применяются шланги, патрубки и соединяющая фурнитура.

Производители и цены

Начальный уровень бытовых электрических коптилен неплохо представлен в линейках Greentechs и Muurikka. Данные модели отличаются небольшими размерами, достойным функционалом и оптимальными показателями производительности. Это аккуратные приборы стоимостью порядка 4-5 тыс. руб., которые подойдут для эксплуатации в помещении. Если требуется многофункциональная и производительная электрическая коптильня для дома, то стоит обращаться к продукции фирмы Anuka. В данном случае речь идет о моделях с дымогенераторами, которые стоят в пределах 10 тыс. руб. Если же планируется регулярное приготовление продуктов посредством копчения в больших объемах, то на помощь придут агрегаты от Kocateq и Landmann. Особенностью такой продукции является возможность поточной работы с крупными партиями мяса, рыбы, сосисок и колбас. Можно сказать, что это модели коммерческого назначения, но особых ограничений для домашней эксплуатации не предполагается. Конечно, если в доме пользователя есть место для массивной конструкции, и он готов смириться с дополнительными расходами на энергопотребление.

Заключение

Процесс копчения можно выполнять разными способами. К простейшим относится применение обычных металлических решеток и мангалов, для работы с которыми не обойтись без разведения костра. Примерно на таких же принципах работает коптильня для квартиры с электрическим питанием, но у нее есть и существенные отличия. Во-первых, отсутствие необходимости выполнения сложных манипуляций с дровами и розжигом позволяет наделять такие агрегаты скромными габаритами. Во-вторых, практически все владельцы такого оборудования отмечают высокую скорость копчения, которая при этом не ухудшает гастрономические характеристики продукта. И главное преимущество электрокоптилен заключается в возможности эксплуатации в домашних условиях - даже не на балконе, а прямо на кухне.

Просмотров
