Виды отверток, их название и назначение. Виды отверток Составные части отвертки

Собрать полочку, установить кронштейн сложно, если под рукой нет отвертки. Универсальных моделей не существует, несмотря на громкие заявления производителей, поэтому выбрать подходящий инструмент нелегко.

Устройство отвертки

Принцип работы отвертки базируется на ее конструкции, состоящей из рукоятки, стержня и наконечника. Глубина и ширина отверстий, в которые вкручиваются шурупы или саморезы, отличаются для разных поверхностей и заготовок.

Поэтому назначение инструмента определяет его форма и размеры инструмента.

Детали отвертки:

• Стержень - позволяет подобрать отвертку под параметры предстоящей работы. Чем он длиннее, тем большая глубина заготовки ему доступна.

При этом в узких и труднодоступных местах длинный стержень является недостатком, так как не позволяет корректно ввести инструмент.

• Наконечник или шлиц - рабочая часть отвертки, расположенная на кончике стержня. Форма шлица совмещается с рисками на головке шурупов. Если саморезы оснащены рисками в форме креста, то у шурупов вариаций формы намного больше.

Под каждую из них предназначен индивидуальный шлиц.

• Ручка - обеспечивает удобство использования инструмента. Существуют и дополнительные функции, связанные с эргономичностью и индикацией.

Отвертка в собранном виде работает так:

• Шлиц вставляется в риски шурупа.
• Движение ручки по часовой стрелке - вкручивание.
• Движение против часовой стрелки - выкручивание.
• Дополнительные функции включаются кнопкой, расположенной в верхней или средней части рукоятки.

Виды отверток

Отвертки делятся на виды по типу шлица. Стандартная маркировка и ее расшифровка указана рядом с названием формы.

Другие названия - прямая или прямошлицевая. Форма рабочей части - плоская лопатка.

• Подходит для простейших винтов с одной риской.
• Производители дополнительно указывают длину, толщину или глубину паза, если предполагается применение инструмента для работ со специфическим крепежом.
• Шлицевая отвертка чаще всего используется для несложных электрических креплений.
• К недостаткам плоских моделей относится невозможность центровки - бита имеет тенденцию к выскальзыванию из винта.

Сила прикладывается к противоположным (по диагонали) наружным краям прорези.

Бита конусообразной формы и четыре грани для крепежей с крестовым шлицем.

• Крестообразный профиль Philips характеризуется двумя пазами, расположенными под прямым углом друг к другу.
• Этот вариант предлагает ряд преимуществ по сравнению с классической плоской формой - больше точек соприкосновения, увеличенный рабочий контакт.
• Усилие прикладывается вдоль четырех краев - вкручивание менее трудоемко.
• Недостаток - так как сила приложена в узкой области, существует риск повреждения винта или шлица.

Профиль «Филлипс» часто путают с Pozidriv. Неправильное использование может привести к повреждениям и быстрому износу инструмента.

Эти модели или инбусы узнаются по рабочей части с сечением в форме шестигранника. В сравнении с простой крестовой моделью крутящий момент бывает повышен до 10 раз.

Встречается три варианта HEX-моделей:

• Внутренний - выступ расположен внутри, предназначен для крепления шурупов, имеющих соответствующую впадину. Форма с шестью гранями, которые стоят под углом по отношению друг к другу.

Недостаток - повышенная концентрация напряжения, приводящая к деформации крепежа.

• Внешний - выступ по ободку, применяется для крепежей с неутопленными головками. Возможно использование в качестве альтернативы гаечному ключу. Этот вариант тоже шестиугольной формы с шестью гранями.

Они стоят под углом 120 градусов по отношению друг к другу.

• Виброзащищенный - модель имеет отверстие в наконечнике биты, совпадающее по форме с выступом головки винта. Этим обеспечивается устойчивость и защита от вибраций.

Функциональность всех трех видов идентична.

• Сечение в форме квадрата.
• Четыре поверхности под прямым углом друг к другу.
• Противоположные стороны параллельны.
• Из-за небольшой площади диска профиль неэффективен для передачи больших крутящих моментов.

Эта модель редко встречается в России, практически отсутствует в Европе, но повсеместно распространена в США. Используется, помимо стандартного применения, в механике старинных автомобилей.

Профиль Pozidriv производится в форме двух крестов, смещенных под углом 45 градусов для плотного ввода в крепеж.

• Дополнительный крест более узок, чем главный, и меньшей глубины. Это обеспечивает дополнительную стабильность и устойчивость.
• Pozidriv - усовершенствование классического профиля Phillips.
• Четыре дополнительные грани или луча помимо крестового профиля служат для выталкивания наконечника.
• Крестовой шлиц имеет углубление для направляющей.
• Плотнее входит в крепеж, чем простая крестовая форма.

В середине шлица предусмотрено отверстие для увеличения силы давления, но оно не устраняет недостатков классической крестообразной конструкции.

Инструмент с пазами, по форме напоминающими шестиконечную звезду.

• Используется для передачи повышенного вращающего момента в сравнении с классическими вариациями.
• В процессе работы не повреждается шлиц или винт.
• Отсутствует опасность проскальзывания инструмента, как это иногда бывает с плоским профилем.
• Благодаря пониженным радиальным силам продлевается срок службы инструмента. Это результат сочетания круговой геометрии шлицевых лепестков, боковых стенок и приводного угла в 15 градусов.

Обратите внимание на различия TORX и TORX PLUS: они предназначены для разных крепежей, несмотря на идентичную функциональность и внешнее сходство. У TORX PLUS лепестки сплющенные, а не закругленные. Это усиленный вариант модели.

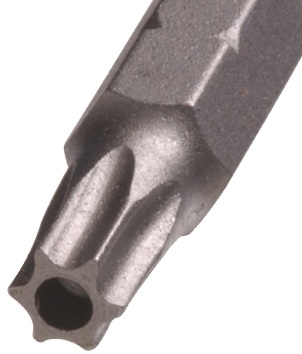

TORX виброзащищенный обладает теми же свойствами, что и классические TORX. Разница в том, что инструмент имеет отверстие, расположенное в наконечнике, а соответствующая винтовая головка дополнена небольшим центральным штырем.

Характеристики инструмента читаются по его полной маркировке. Например, SL1*80 – плоская отвертка со стержнем диаметром 5 мм, длиной 80 мм, подходящая для крепежей диаметром менее 3 мм.

В сочетании с маркировкой типа (SL, HEX, PH и т. п.) таблица дает полную картину характеристик и особенностей применения конкретного инструмента. Иногда маркировка дополняется указанием металлосплава, из которого изготовлен шлиц.

Функции отверток

Отвертки оснащаются дополнительными наборами опций, которые подбираются по видам работ и требованиям к инструменту.

В приоритете защита от ударов током и обнаружение электропроводки.

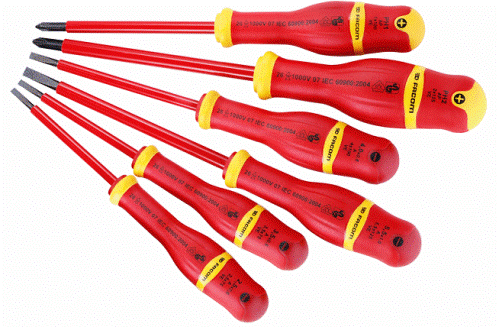

• Диэлектрическое покрытие - инструмент для работ с проводкой под напряжением. Электроизоляция способна выдержать до 1000 вольт. Чаще таким моделям сопутствует маркировка красного цвета.

Диэлектрическая отвертка может покрываться слоем изоляции на всю длину стержня вплоть до шлица.

• Тестер, пробник - в отвертку встраивается устройство, способное обнаружить скрытую проводку и наличие тока в розетке. При выявлении источника напряжения инструмент подает световой или звуковой сигнал.

Индикаторная отвертка сигнализирует при зажатии верхней части характерным свечением. Чаще эти модели выпускаются в прозрачных корпусах.

Для доступа к труднодоступным местам, раскручивания заржавевшего крепежа или продолжительных объемных работ применяется специнструмент или подручные средства.

В некоторых моделях отверток предусмотрены функции, облегчающие работу в сложных условиях. Универсальных вариантов не существует, инструмент подбирается под конкретную задачу.

• Труднодоступные места - для облегченного доступа применяются отвертки с гибким стержнем. Чаще всего в таких моделях предусмотрено дополнительное армирование, пружинный каркас или магнитный бит.
• Обработка тугих крепежей - чаще всего затруднения вызывает коррозия, намертво сцепляющая шуруп с поверхностью. Для таких задач применяются модели, способные выдержать удар подручного инструмента (молотка, зубила).

Ударная отвертка оснащается металлическим корпусом и рукояткой. При ударе подсобного инструмента по торцу происходит вращение шлица отвертки.

• Продолжительные работы - чаще всего это процессы, требующие многоразового скручивания крепежей. Для упрощения работ используются реверсивные отвертки с храповым механизмом.

Если предстоит вкрутить более десяти болтов, применяется мини-аналог шуруповерта - аккумуляторная отвертка.

Для работ с неоднородным крепежом применяются модели с функцией смены бит. Если предстоит одновременная работа с плоским и крестообразным крепежом, предпочтительны комбо-модели.

Чаще всего это рукоятка со вставным стержнем, на котором закреплены разноплановые типы бит. Переворот стержня в комбо-моделях превращает крестовую биту в плоскую. Другой вариант - несъемный стержень с магнитным держателем для сменного шлица.

Для разноплановых работ чаще выбирается не конкретная модель, а набор отверток. Он представляет собой небольшой футляр или чемоданчик, в который уложено несколько отверток или только одна - базовая и комплект сменных насадок для нее.

Особенности шлицев подробно рассмотрены выше, поэтому сосредоточимся на оставшихся компонентах комплекта - рукоятках и стержнях.

Рукоятки бывают из пластика или поликомпозитные. Для уменьшения скольжения применяется резиновое покрытие, углубления или насечки. Покрытие придает инструменту эргономичность и удобство.

• Храповый механизм - присоединяемая рукоять-«трещотка», схожая с теми, что используются в составных гнездовых ключах. При работе стержень и наконечник свободно прокручиваются, а ручка остается неподвижно зажатой в руке.

Модель не требует лишних движений, поэтому оптимальна для объемных работ.

• Т-образные - модели поворотного типа с изогнутым или цельным верхом, поддерживающим установку вспомогательного рычага.
• С пяткой - чаще всего присутствуют в комплектах ударных отверток. Вместо утапливания в рукоять применяется сквозной ход. Стержень на свободном от насадки конце имеет утолщение - пятку, которая смягчает нагрузку от ударов молотком.

Модифицированные рукоятки облегчают завинчивание/отвинчивание или увеличивают силу крутящего момента. Чаще всего функциональность задается кнопкой или реверсным переключателем на ручке.

Модификации стержня позволяют добавить инструменту дополнительную функциональность.

• Нестандартной длины - удлиненные или укороченные модели отверток. Ограничения длины распространяются на стержень и ручку. Подходят для обработки труднодоступных мест. Чаще встречаются в комбо- или гибких моделях.

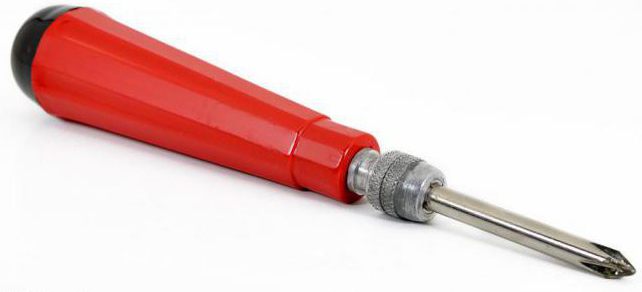

• С функцией смены наконечника - инструмент в такой комплектации оснащен храповым механизмом или стандартной рукоятью. Вариант без механизма подразумевает использование универсального комбо-стержня. Для шлицев таких моделей в комплекте предусмотрены сменные биты.
• Граненый стержень - вариант с квадратным или шестиугольным сечением (стандартное – круглое). Поддерживает использование рычагов для добавления силы кручения. Рычагом выступает подручный инструмент.

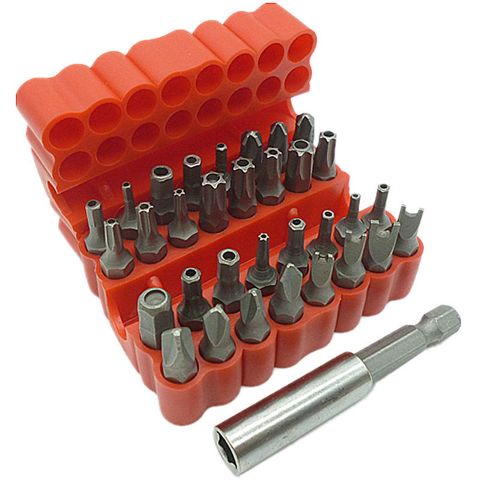

Биты и головки - представляют собой типовые насадки для наконечников.

Встречаются магнитные модели, поддерживающие захват крепежа в неудобных условиях. По внешним параметрам соответствуют стандартным типам шлицей.

Индивидуальных аксессуаров для отверток не предусмотрено. Ими дополняются лишь комплекты, сочетающие разноплановые типы насадок или отверток.

Такой комплект чаще состоит из корпуса с углублениями для удобного расположения базовых и запасных деталей.

• Малые или бюджетные комплекты представляют собой небольшие пластиковые футляры.
• Профессиональные модели - чемоданчик с ручкой для комфортной переноски, пластиковый либо с резиновым напылением.

Внутри содержится набор отверток, сменных головок или насадок.

Чем крупнее комплект, тем больше вариаций для разных видов работ, размеров и форм рисок.

Встречаются модели, дополненные защитными средствами - антикоррозийной жидкостью, маслом для смазки металлических элементов, щеткой для очистки.

Аккумуляторные модели дополняются зарядным устройством и сменной батареей. Бытовые вариации чаще обходятся без этих аксессуаров - покупатель самостоятельно заботится о своевременном заряде.

Особенности отверток рассматриваются в привязке к типу шлица инструмента.

• Плоские - инструмент закручивает стандартные винты и шурупы, маркировка отмечается по ширине наконечника. Подходит для крепежа с крестообразными рисками. Плоские модели используются для бытовых и электромонтажных нужд.
• Шестигранные - для крепежа с шестигранными рисками. Распространены варианты нестандартного вида, представляющие собой Г-образный стержень с гранями, загнутый в верхней части.

Толщина стержня соответствует шлицу крепежа, для которого он подходит.

Используются для ремонта электротехники, сборки мебели.

• Звездообразные - применяются при ремонте бытовой техники и мобильных телефонов. В быту используются редко, так как требуют специальных навыков.
• Крестообразные - наиболее удобны для бытовых и профессиональных нужд. Встречаются модели, поддерживающие комбинирование с плоским шлицем. Оптимальны для закручивания всех типов саморезов и винтов подходящей формы.

Существуют спецмодели для узкого применения, адаптированные под использование лишь с одним или несколькими видами крепежей:

• Спаннеры - двухштырьковые вариации для лифтов с антивандальной защитой.
• Трилистники (Tri-Wing) - для авиации и сложной электроники.
• Асимметричные (Torq-Set) - только авиапромышленность.
• Clutch - для грузовиков Chevrolet и GMC.
• Pentalobe - пятигранный вариант для техники Apple.

Эти модели не используются в быту, но без знания об их существовании ремонт сложной техники не всегда возможен.

Плюсы отверток

Преимущества отверток базируются на комплектации и функциональности. Комфортный набор опций не всегда заменяет специфические функции.

Базовые достоинства опций:

• электромодели или аккумуляторный тип - повышенная скорость работы;
• с реверсом - поддерживают выкручивание крепежей;
• ударные - справляются с тугими шурупами, которые обычная отвертка не скрутит;
• индикаторные - возможность определения фазы, поиск проводов под напряжением;
• диэлектрические - безопасны при электромонтажных работах, предпочтительны, когда нет возможности обесточить помещение.

Достоинства обычно комбинируются. Например, диэлектрическое покрытие сочетается с опцией индикации, аккумулятор - с реверсом.

Недостатки, осложняющие эксплуатацию, также связаны с набором функций. Чем меньше в отвертке дополнительных опций, тем выше шанс, что инструмент прослужит длительный срок.

Проблемные места:

• Аккумуляторный тип - требует постоянной смены или зарядки батарей. В условиях крупного ремонта помещения быстро выходит из строя. Чаще эта особенность встречается в китайской технике, качество которой не всегда соответствует потребностям российских условий.
• Храповые - чувствительны к абразивам и пыли. Механизм выходит из строя при использовании в пыльных помещениях или на стройке.
• Ударные - неэстетичны из-за металлического корпуса, редко встречаются эргономичные модели этого типа.
• Индикаторные - основная проблема заключается в перегорании светового индикатора, после чего модель превращается в обычную отвертку. Звуковая индикация требует смены батарей.

Текущий заряд не отображен на корпусе, поэтому в нужный момент легко оказаться без соответствующей функциональности.

Модели с реверсом в списке проблем не представлены, так как механизм крайне редко выходит из строя. Диэлектрические вариации сродни обычным, отличие лишь в покрытии, поэтому их эксплуатация проблем не вызывает.

Как выбрать отвертку

Отвертка выбирается в соответствии с предстоящими задачами и типом крепежа, с которым планируется работать.

О качестве инструмента скажут следующие параметры:

• Прочность стержня - указывается на корпусе. Предпочтителен инструмент с параметром прочности в диапазоне 47–52 единиц по Роквеллу. Показатель ниже обозначенного свидетельствует о вероятности изгибов, в выше - о склонности к растрескиванию.
• Сплав - универсальным считается Cr-V или хромванадиевый. Он поддерживает достаточную механическую прочность.
• - предпочтительны эргономичные прорезиненные рукоятки. Инструмент не должен выскальзывать из рук, даже если они влажные. Желательно подбирать биты с магнитным напылением для комфортной работы с мелким крепежом.

Для инструмента российских производителей предусмотрено соответствие ГОСТ 17199–88. На корпусе или рукояти в этом случае присутствует маркировка.

Наибольшую опасность при работе с отверткой несет нецелевое использование инструмента.

• До начала работ выберите отвертку соответствующего типа и убедитесь, что размер рабочей зоны соответствует размеру крепежного профиля.
• При работе необходимо применять ее только по назначению, не подвергать нагреву до температур, выше допустимых, не использовать отвертку, наконечник которой поврежден.
• Рукоятка должна быть изолирована и лишена сколов, если работа ведется под напряжением.
• Стержень отвертки нужно располагать вдоль оси крепежа.

На ручной инструмент распространяется гарантия, срок которой варьируется от 12 месяцев до вечного обслуживания.

• Необходимость в обмене товара или возврате потраченных средств возникает в случае, если купленная отвертка оказалась бракованной, испортилась или сломалась по вине производителя.
• Отказ в получении обслуживания по гарантии получают в случае несоблюдения правил использования инструмента или при механических повреждениях.

Бюджетный сегмент позволяет людям не обращаться в сервис-центры, а покупать новый инструмент.

Неисправности

Неисправности отверток в базовом виде ограничиваются поломкой рукояток или затуплением металла шлица.

• Если рукоятка сменная, она заменяется на аналог. Модели с цельными ручками подлежат утилизации. Впрочем, народные умельцы фиксируют сломанный пластик путем нагревания или с помощью суперклея.

В этом случае долговечность починенной ручки не гарантирована, инструмент более не подходит для вкрутки саморезов и тугих болтов.

• Затупившуюся отвертку подтачивают с помощью болгарки и отрезного круга, дремеля или надфиля. Последний вариант наиболее трудоемок. Затачивание отвертки диском требует его фиксации под углом 90 градусов для создания корректных скосов.

Самостоятельная починка возможна лишь в случае севшего аккумулятора или засорившейся трещотки. При засорении механизма инструмент разбирается, прочищается от абразива и смазывается для профилактики.

Модели со сложной механикой чаще подлежат ремонту в условиях сервиса.

Производители отверток

FIT

Поставщик бюджетного инструмента из Китая. Сама компания расположена на территории Канады. Предлагают большой выбор ручного инструмента. Гарантия указана только на электроинструмент и равна 1 году.

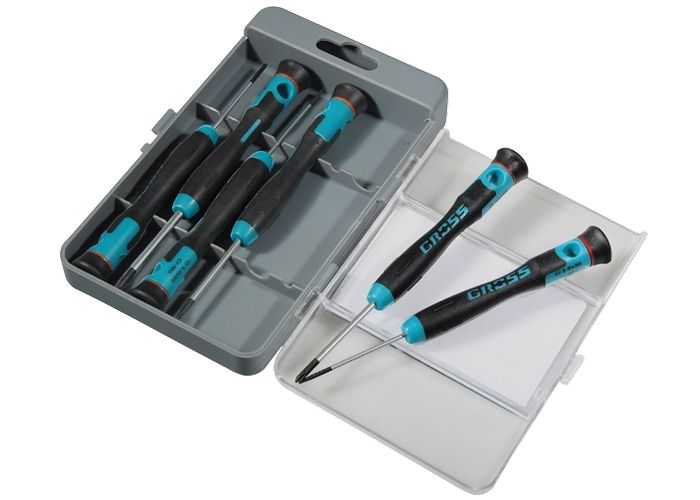

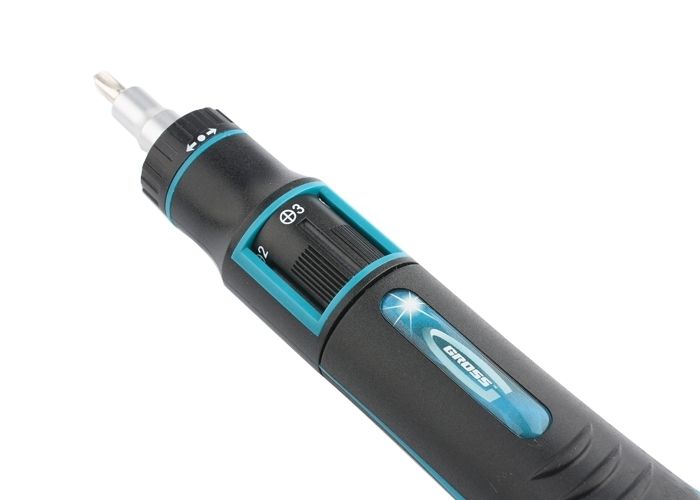

Gross

Немецкий бренд, инструмент выпускается в Китае. Обладают безупречным качеством, надежностью и эргономичностью, соответствующим европейским стандартам для работы на профессиональном уровне. Гарантия – 1 год.

Hama

Немецкая компания, выпускающая инструмент и аксессуары в разных отраслях. Предоставляют огромный выбор (более 17000 наименований товаров). Условия гарантии не указаны.

Производитель профессионального инструмента из Тайваня. Продукцию изготавливают из высококачественных материалов по общепринятыми стандартам. Применяется на предприятиях с высокими требованиями к оснащению. Гарантия на товары пожизненная.

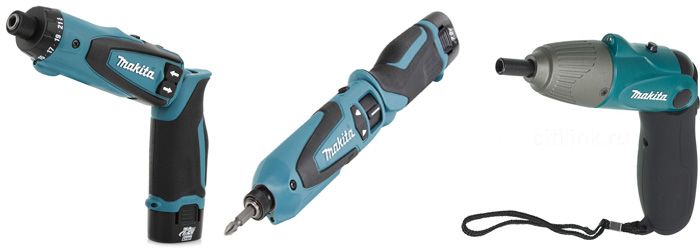

Японский производитель, специализирующийся на хозяйственной технике и инструменте, изготовление которых происходит в Китае. Качество и долговечность подтверждаются пожизненной гарантией и международным сертификатом качества.

Компания, основанная в США, а инструменты изготавливаются в Тайване. Специализируются на ручном инструменте для профессионалов и любителей. Основными качествами продукции являются инновационность и удобство. Гарантия производителя стандартная – 1 год.

Молодой российский производитель, специализирующийся на изготовлении бюджетного инструмента, силовой техники, теплового оборудования. Продукция компании славится высоким качеством и сроком использования. Гарантия на инструменты – 5 лет.

Чаще всего, диаметр рукоятки, которой снабжена отвертка, находится в пределах от 10 до 40 мм, впрочем, бывают и отклонения от этих размеров в ту или другую сторону. Здесь играет определяющая роль простая механика: диаметр рукоятки и крутящий момент, создаваемый отверткой, находятся в прямой зависимости. Именно поэтому, отвертки, предназначенные для тонкой работы и мелких деталей (например, для часовщиков) имеют тонкие рукоятки, и наоборот.

Наиболее распространенные формы лезвий отверток, в зависимости от конфигурации шлицев на деталях, представлены на рисунке.

А) Отвертки с прямым шлицем. Это простейшая отвертка с самым распространенным названием: «минус» или «minus».

Принятая в технической литературе маркировка таких отверток следующая: SL , («Slotted») – шлицевая. Например, маркировка SL 5,5 – означает, что отвертка имеет ширину лезвия 5,5 мм), а маркировка SL 0,5x4 – толщина лезвия (шлица) - 0,5 мм, а ширина 4 мм.

B) Отвертки с крестообразным шлицем, «крестовые отвертки». Их называют «плюс», «plus» или «самовыталкивающиеся».

PH («Phillips»). Это обозначение произошло от названия американской фирмы Phillips Screw Company, которая запатентовала ее в 1933 году. Невооруженным глазом видно, что площадь соприкосновения рабочих поверхностей отвертки и детали почти в 2 раза больше, чем у отверток типа SL .

С) Разновидность отверток PH – крестовая отвертка, имеющая дополнительные направляющие. Такие отвертки часто называют «позидрайв», или «несамовыталкивающиеся».

Общепринятая техническая маркировка: PZ («Pozidriv»). Такие отвертки самостоятельно не выталкиваются из шлица на деталях, подобно тому, как это происходит у отверток типа РН . Поскольку такие отвертки имеют большую глубину шлица, то чаще всего они применяются там, где винты имеют большие головки, например в мебельном производстве. И именно этот тип отверток сконструирован так, что они имеют настолько большой крутящий момент, которого невозможно достичь при применении отверток PH («Phillips»).

D) Отвертка «звездочка». Почему она так называется – видно из рисунка.

Техническое обозначение: Torx . Она запатентована патент американской компанией @Camcar Textron USA@. Отвертки этого типа в тподавляющем большинстве применяются в электронном приборостроении и автомобильной промышленности. В некоторых случаях такие отвертки могут служить альтернативой типу РН

Е) Отвертка под названием «звездочка со штырьком». Это дальнейшее развитие отверток предыдущего типа Torx .

F) Отвертка - «шестигранник».

Техническая маркировка: Hex . Такие отвертки больше похожи на ключи и применяются для закручивания винтов с подобными шестигранными углублениями. Они так и называются – имбусовые ключи (название происходит от немецкого Innensechskantschraube Bauer und Schaurte – винт с внутренним шестигранником фирмы Бауэр и Шаурт).

Ключи подобного типа имеют крутящий момент примерно в 10 раз больший, чем тот, которого можно достичь в простейших плоских отвертках типа РН. Размер таких отверток, или ключей, вернее номера, которые им присваивают – это просто расстояние расстояние в миллиметрах между противолежащими углами шестиугольника.

G) Редко встречающийся тип отверток – «квадратная отвертка». Это просто разновидность, нужно ск5азать, довольно редко применяемая, отвертки типа Hex .

H) Еще одна экзотическая отвертка – «отвертка-трилистник».

Техническое обозначение таких отверток: Tri-Wing. Они имеют нестандартный шлиц, поэтому изделия, скрепленные винтами с таким шлицом очень непросто самостоятельно разобрать.

I) Редкая «крестовая асимметричная отвертка».

В технической литературе обозначается, как Torq . Важнейшее свойство – мощная затяжка, которая практически недостижима в других типах отверток. В быту такие типы отверток почти не применяются, но широко используются в высокотехнологичных отраслях промышленности, таких как, например, аэрокосмическая. Т.е. там, где к креплению деталей предъявляются повышенные требования.

K) И, наконец, двухштырьковая отвертка под названием «спаннер». Наиболее частое применение – в лифтовых механизмах, а также в бытовой технике, для крепления корпусов приборов, находящихся на гарантийном обслуживании.

Размеры шлицев

Совершенно естественно, что отвертки одного типа, т.е. их шлицы, имеют разные размеры. Например, прямые отвертки (шлицы) - различные глубину и ширину.

Шлицы других форм - могут иметь размеры, которые задаются каждый своим номером по определенному стандарту. В Таблице 1 приведено соответствие обозначений крестовых отверток и размеров крепежных деталей.

Таблица 1

Существует также зависимость диаметров и длин стержней от номера отвертки. Эту зависимость можно свести в нижеследующую таблицу.

Таблица 2.

Отвертка как инструмент используется с древних времен. И даже сегодня нельзя представить ни одной отрасли промышленности и хозяйства, где бы этот простой, но полезный слесарный инструмент ни применялся бы в типичных ситуациях.

Отвертка относится к ручным слесарным инструментам, и применяется с целью отвинчивания и завинчивания крепежных элементов, в первую очередь имеющих резьбу, и оснащенных шлицем. То есть главным образом - для работы с шурупами и винтами.

Основные части отвертки - это металлический стержень с наконечником и ручка, рукоятка, которая может быть пластмассовой, деревянной, или металлической с резиновыми накладками . Таким образом, в самом простом виде, отвертка - это просто металлический стержень, оснащенный наконечником для надежной фиксации инструмента в шлице, а также ручкой, которую удобно держать в руке при орудовании этим нехитрым инструментом, и которая при этом не проскальзывает. Большинство уважающих себя мужчин всегда имеют в своем домашнем хозяйстве хотя бы одну отвертку, или достаточно серьезный их набор.

Рукоятка типичной отвертки имеет диаметр от 10 до 40 мм, в зависимости от размера самой отвертки и от специфики сферы ее применения. Чем больше диаметр рукояти, тем больший крутящий момент можно передать на шлиц, поэтому чем шире шлиц, тем шире, как правило, и рукоять. Для работы с мелкими деталями предназначены маленькие отвертки, с маленькими узкими рукоятками, дабы не сорвать случайно шлиц или резьбу.

Крупные отвертки служат для работы с крупными винтами и шурупами, и иногда, помимо просто толстой ручки, имеют на ней специальное отверстие, куда вставляется дополнительный стержень, служащий рычагом, и позволяющий повысить крутящий момент.

Что касается наконечников, то у качественных отверток они изготавливаются из особых износостойких сплавов, например из молибденовых сталей или из хром-ванадия. Это необходимо для того, чтобы значительные механические напряжения не привели инструмент в негодность раньше времени, то есть для продления срока службы отвертки.

В зависимости от типа шлица головки винта или шурупа, отвертки оснащаются различными типами наконечников, главным образом - прямым (шлицевым) или крестообразным , - это два наиболее популярных вида наконечников самых распространенных отверток, применяемых во все времена. Есть и другие типы наконечников, и о них мы поговорим далее.

Наиболее простой, он является исторически первым видом шлица отвертки, и используется с 16 века.

Следующий тип наконечника - крестообразный , его изобрел в 1933 году американец Джон Томпсон, предложивший такие винты, которые бы фиксировали жало отвертки в центре головки, и выталкивали бы его, когда винт закручен. Данный тип наконечников именуется сегодня «Филлипс», поскольку Генри Филлипс, предприимчивый инженер, основавший компанию Phillips Screw Company, сразу выкупил патент Томпсона, и в 1937 году внедрил технологию винтов и отверток с крестообразными наконечниками на производстве Кадиллаков, а позже, во время второй мировой, такие винты стали применяться при создании военной техники.

Это усовершенствованный наконечник «Филлипс», который в 1966 году запатентовала все та же компания Phillips Screw Company. В отличие от первого варианта, данный шлиц не является самовыталкивающимся он имеет большую глубину посадки, применяется с винтами, обладающими большими головками и при работе с саморезами.

Кроме стандартного крестового наконечника, здесь добавлены острые лучи на краях, дополнительно фиксирующие крепежный элемент, и позволяющие передать еще больший крутящий момент. Благодаря шлицам «Позидрив», мебельное производство, строительное производство, и многие другие, стали обладать более надежными крепежами.

Позволяет еще более усилить крутящий момент. Данный тип наконечника был разработан в 1936 году немецкой фирмой «Innensechskantschraube Bauer & Schaurte». Другое название такого наконечника «INBUS», в быту «инбусовый ключ». Головка крепежного элемента имеет форму шестигранника, и усилие получается до 10 раз больше, чем с крестообразным решением. Кроме того, отвертка из углубления не выскальзывает.

Это шестилучевой звездообразный шлиц. Широко распространено применение винтов под этот тип наконечника в производстве разнообразной электронной аппаратуры, бытовой техники, а также в машиностроении. Данный тип наконечника был разработан в 1967 году компанией Textron, с целью закручивания крепежных элементов повышенной прочности, и со значительным крутящим моментом при затяжке.

Встречаются сегодня и особые наконечники, применяемые для винтов и шурупов специальных назначений. Например, может потребоваться огромное усилие затяжки при небольшом размере головки, или просто эстетически красивый вид. Специальные типы наконечников и рассмотрим далее.

Его в 1958 году запатентовала компания Phillips Screw Company, когда для сборки широкофюзеляжных самолетов потребовался шлиц, не требующий осевого давления в процессе затяжки. Сегодня такие отвертки продаются свободно, а винты с головкой под Tri-Wing применяются, например, в фирменных зарядных устройствах NOKIA с защитой от разборки.

Он был зарегистрирован вместе с Tri-Wing, той же компанией. Применяются винты с этим типом шлица только в авиастроении, однако отвертки под него свободно продаются сегодня.

Шлицы типа One-way встречаются на винтах в общественных местах, где таким способом препятствуют вандализму. Шлиц односторонний, и наконечник отвертки позволяет только его закручивание, ввинчивание и затяжку. Выкрутить элемент при помощи отвертки будет невозможно, придется приваривать ключ или высверливать более удобный шлиц под более простую, удобную отвертку.

Применяют там, где важны как эстетика, так и защита от вандализма, например в гражданских лифтах. Наряду с этим типов наконечников и шлицев, встречаются и шлицевые плоские наконечники с прорезью. Функциональное назначение аналогично. Часто винты под такие отвертки применяются в бытовой технике, не допускающей вмешательство дилетантов.

В отличие от обычного Torx, наконечник отвертки под этот шлиц имеет отверстие в центре.

Безусловно вне зависимости от типа наконечника, вне зависимости от типа шлица, для которого предназначена та или иная отвертка, размеры здесь могут разными. Для прямых наконечников это ширина и глубина, для других - диаметр шурупа. Для Torx - cтандартизированный номер и т.д.

С течением времени отвертка претерпела ряд усовершенствований. Например очень удобны отвертки, оснащенные храповым механизмом , так называемой «трещоткой». Благодаря такому решению работа с отверткой становится более комфортной. Не нужно перехватывать рукоятку, поскольку в одном направлении стержень свободно проходит без усилия, возвращая руку без необходимости ее разжимать или перевставлять наконечник отвертки в шлиц. Можно просто работать одной рукой, а направление свободного возврата стержня настраивается специальным рычажком или муфтой.

Популярны наборы с наконечниками . Отвертка в них представляет собой стержень с рукояткой, на конце которого вместо наконечника установлен битодержатель в форме зажима, либо квадратного или шестигранного наконечника. В комплекте идет набор бит (сменных наконечников) разных типов и размеров. В итоге имеем одну отвертку и комплект наконечников к ней - компактно и практично.

Как правило, стержень отвертки имеет длину от 10 до 20 см, но для труднодоступных мест иногда требуется большая длина, а иногда - наоборот, меньшая. Здесь на помощь приходят отвертки с изменяемой длиной стержня. Обычно это выдвижной стержень, который погружается в ручку и надежно фиксируется в более удобном положении специальным механизмом.

Стержень отвертки не обязательно должен быть круглым, он может быть и квадратным и шестигранным, что позволяет вращать отвертку не обязательно рукой, но и гаечным ключом, что позволит добиться более значительного крутящего момента.

Если условия работы связаны с электрическим напряжением вблизи рабочей зоны, или сами крепежные элементы оказываются под опасным напряжением, то следует выбрать отвертку с диэлектрическим покрытием стержня и с защитой ручки. Такие отвертки имеют маркировку, которая отражает уровень напряжения, от которого защита гарантирована.

Когда шлиц винта загрязнен, приходится по отвертке стучать. Не каждая отвертка это выдержит. Поэтому есть специальные отвертки с пяткой на ручке для нанесения ударов молотком . В таких отвертках металлический стержень полностью проходит через ручку, и на конце имеет расширение в форме пятки.

Для работы с точными приборами, где требуется подкрутить регулировочный резистор, настроить небольшой конденсатор регулируемой емкости, подкорректировать индуктивность дросселя, перемещая сердечник, применяют отвертки, изготовленные полностью из керамики или пластмассы , чтобы не допустить искажений в .

Не обошла отвертки и электрификация. Сегодня на рынке можно встретить электрические отвертки , такие как шуруповерты, пневмоотвертки, дрели - все это прогрессивные решения, позволяющие облегчить слесарные работы.

Отвёртка является незаменимым инструментом каждого уважающего себя хозяина. Она есть практически в каждом доме, и необязательно нужно быть специалистом или мастером, чтобы уметь пользоваться ей. Люди начали обширно пользовать этим инструментом ещё в XVIII веке, и с тех пор отвёртка прошла значительные эволюционные изменения. Кроме того, что появились новые виды шлицов, также изменения коснулись рукояток, которые способны добираться до цели даже в труднодоступных местах.

Основные положения

Как и несколько веков назад, отвёртка состоит из трёх основных элементов: рукоятка, стержень и наконечник. Рукоятка у всех отвёрток практически одинакова, основными свойствами, которыми она должна обладать, являются: удобность держания в руке, крепость материала и обязательно непроходимость электричества. Что касается стержня, то он может быть разной длины, в зависимости от труднодоступности крепёжного элемента, который необходимо закрутить или выкрутить. Наконечник имеет множество вариаций, зависящих от вида крепёжного элемента, к которому будет применяться инструмент. Различают следующие виды наконечников:

Маркировочные обозначения

Каждая насадка имеет свою маркировку, которая наносится на инструмент в виде латинской буквы или сочетания нескольких букв и цифр. Так, наконечники имеют следующие обозначения:

• Плоский - SL (Slotted). Маркируется цифрами, обозначающими длину наконечника 1−10 мм.
• Крестообразный - PH (Phillips). Имеют следующие номера, обозначающие диаметр наконечника: 000 (1.5 мм), 00 (1.9 мм), 0 (2 мм), 1 (2−3 мм), 2 (3−5 мм), 3 (до 7 мм), 4 (от 7.1 мм).
• Крестовый усовершенствованный - PZ (Pozidriy) PX (Phillips Square-Driv и Philips Quadrex).
• Шестиконечный - TORX. Обозначаются буквами Е4-Е44.
• Шестигранный - HEX (Hexagonal).
• Квадратный - Robertson.
• Треугольный - Tri-Wing.

Определяя, какой тип инструмента необходимо использовать, нужно также учитывать размер крепёжного элемента.

Некоторые виды специальных наконечников для отвёрток имеют пустую кругообразную выемку посередине шлицов, такие отвёртки называются «антивандальные», так как имеют узкий круг применения и имеются не у каждого человека в арсенале инструментов.

Разновидности рукояток

Рукоятки отвёрток за время эволюции бытовых и профессиональных инструментов также прошли немалые изменения. Они стали удобнее, мощнее и крепче. А в некоторые добавились сложные элементы с вращательными механизмами. Кроме традиционных типов, существуют и такие:

В зависимости от вида работ, труднодоступности крепёжного элемента, а также вида самого крепежа, применяются различные типы насадок и размеры стержней отвёртки. От миниатюрной длины стержня, измеряемой миллиметрами, до самой длинной в несколько десятков сантиметров. От обычной плоской насадки до храпового механизма с шестигранным наконечником. А также существует отвёртка с гибким стержнем для проникания в труднодоступные места.

Нестандартные применения

Бывает так, что необходимо что-то закрутить в труднодоступном месте, куда может пролезть только стержень отвёртки. А под рукой нет специального инструмента, способного удерживать крепёжный элемент. Тогда приходится идти на такое ухищрение, как намагничивание наконечника. Тогда болт или шуруп будет легко держаться на наконечнике, что позволит доставить его и закрутить в любом месте. Следующие шаги покажут, как намагнитить отвёртку в домашних условиях:

1. При помощи магнита. Для этого подойдёт мощный магнит, желательно неодимовый. Чем сильнее будет магнит, тем лучше эффект от намагничивания. Купить необходимый магнит можно на рынке либо в хозяйственном магазине. Если же дома лежат старые жёсткие диски от компьютера, можно использовать магниты, находящиеся в нём. Для правильного намагничивания необходимо очистить поверхность стержня от загрязнения и высушить поверхность после обработки. Затем необходимо взять магнит и проводить по стержню инструмента от рукоятки до наконечника, делать это нужно несколько раз, затем провернуть инструмент на четверть оборота и проделать то же самое с каждой стороной. Проводить магнитом нужно только в одном направлении. Если после окончания процедуры инструмент не в состоянии удерживать крепёж, то весь процесс необходимо повторить заново. В случае повторной неудачи, стоит заменить магнит более мощным. Инструмент из хорошей стали способен удерживать магнитные домены до нескольких месяцев. Если инструмент необходимо размагнитить, то можно провести эту же процедуру, но в направлении от кончика до рукоятки либо постучать инструментом о пол или стену, что поспособствует разрушению магнитных доменов.
2. С помощью батарейки. Для этого способа понадобится электропровод небольшого сечения длиной не менее одного метра и зачищенными с обеих сторон концами. Лучше всего подойдёт провод сечения 2.5 квадрата с одинарной изоляцией. У провода зачищаются концы, а остальная не зачищенная часть наматывается на стержень отвёртки, образуя таким образом своеобразное магнитное поле. Затем берётся батарейка или крона мощностью от 6 до 9 вольт (не меньше и не больше), к которой подсоединяются зачищенные концы провода. Разницы куда подключать минусовый и плюсовый контакт нет. Важно знать, что обычно инструменту хватает от половины до одной минуты, чтобы полностью намагнититься. По истечении этого времени батарею необходимо отключить от проводов, освободить инструмент и поверить его на крепеже. Если намагничивание прошло неудачно, можно попробовать увеличить количество мотков, расположив их в два слоя друг на друга. Также может помочь увеличение мощности батареи, но следует опасаться поражения электрическим током или искрами, поэтому все манипуляции следует проводить в диэлектрических перчатках.
3. Есть также несколько вариантов намагничивания инструмента, которые скорее будут считаться любительскими. Можно намагнитить инструмент с помощью шёлкового платка или синтетической тряпки. Если тщательно потереть по наконечнику подобной тканью длительное время, то на какой-то промежуток времени, отвёртка сможет удерживать небольшой болт или шуруп. Если под рукой нет ничего, чем можно намагнитить инструмент, то можно использовать молоток либо тяжёлый гаечный ключ. Для этого необходимо расположить инструмент наконечником по направлению на север и бить по кончику длительное время. Таким образом, магнитные домены выстраиваются по направлению магнитного поля Земли.

Во время проведения всех манипуляций необходимо придерживаться определённых правил, чтобы не пострадал ни организм человека ни сам инструмент. Используя неодимовый магнит, следует помнить, что он имеет очень мощную силу притяжения и способен прищемить часть кожи. Все действия нужно проводить в специальных диэлектрических перчатках.

Восстановление крестовой отвёртки

Так как этот тип отвёртки является самым распространённым, а его шлицы не имеют достаточной площади соприкосновения со стенками крепежа, то случается так, что со временем шлицы инструмента стираются, и уже невозможно добиться необходимого эффекта. Тогда и появляется вопрос, как восстановить инструмент, чтобы он служил как прежде.

Конечно, добиться того состояния, в котором был инструмент, после покупки уже не получится, но, приложив небольшие усилия, можно добиться ощутимого эффекта. Обычно шлицы отвёртки стираются таким образом, что от них остаётся лишь тоненькое продолжение стержня, который, упираясь в дно крепежа, не даёт оставшимся шлицам зацепиться за стенки прорезей в болте или шурупе. В таком случае шлицы необходимо заточить.

Для начала необходимо отрезать лишнюю часть стержня до момента начала оставшихся шлицов. Сделать это можно с помощью болгарки. Затем можно использовать эту же болгарку для нарезки новых канавок, которые будут служить разделителями шлицов. Делать это необходимо аккуратно, накрепко закреплённым в тисках инструментом, надев защитную маску или очки. Немного прорезав канавки болгаркой, далее необходимо всё делать напильником треугольной формы со средним напылением.

Напильник вставляется в канаву так, чтобы нижний его угол был в прорезанной канавке, а стенка прилегала к будущему шлицу. Поступательными движениями напильник водится вперёд и назад до достижения необходимой глубины. Затем необходимо перейти на следующий шлиц и повторить процедуру.

Для проверки можно использовать любой саморез, если какая-то сторона наконечника не полностью входит в паз крепежа, то этот шлиц нуждается в доработке.

Сегодня не найдется ни одного профессионального или домашнего мастера, который бы не использовал в своей работе отвертки. Это связано с широким спектром применения этого инструмента. Богатство размеров и форм позволяет подбирать его правильно. Рабочий процесс при этом проходит быстро и легко. Результат характеризуется высоким качеством. которых востребованы больше всего, следует изучить перед их применением. Это позволит подобрать оптимальную разновидность инструмента.

Общая характеристика инструмента

Отвертки, виды которых применяются сегодня, появились не так уж давно. Вообще представленный инструмент был известен людям еще в 18 веке. Но в те времена отвертка скорее напоминала В процессе совершенствования формы винта, менялся и вид инструмента. Как только у крепежа появился шлиц, отвертка перешла в класс отдельного подручного средства.

С тех пор конструкция отверток значительно усовершенствовалась. На сегодняшний день она состоит из нескольких элементов. Это наконечник (жало), стержень и рукоять. Первый из этих элементов является самым важным. Это рабочая часть, которая имеет разную форму.

Стержень характеризуется различной шириной и длиной. Его выбирают в зависимости от места расположения крепежного элемента, а также его размера. Рукоятка же позволяет крепко держать инструмент в руке. Это повышает комфорт при использовании отвертки.

Виды наконечника

Основные виды шлицов отверток следует рассмотреть в первую очередь. Именно по этой части подбирают нужный инструмент.

Самой давней формой является плоская отвертка. Головка винтов, для которых она предназначена, имеет прямую прорезь. Эти крепежные элементы предназначены для бытового использования, так как не выдерживают больших нагрузок.

Наиболее востребованной формой является крестовой тип жала. С его помощью можно затянуть крепежный элемент потуже. Винт при этом имеет углубление в центре и две крестовые прорези. Ее подвидом является крестовая отвертка с направляющими. Здесь есть дополнительные зазоры, обеспечивающие улучшенное сцепление.

Шестигранная отвертка является инструментом, крутящий момент которого обладает силой в 10 раз больше, чем у крестовой разновидности.

Самой редкой разновидностью является отвертка-звездочка. Чаще всего винты такой формы встречаются на мобильной технике.

Шестигранные и плоские отвертки

В процессе выбора инструмента, мастеру может быть интересно, какие бывают отвертки. Виды и размеры очень разнообразны. В первую очередь необходимо рассмотреть плоские и шестигранные типы. Они применяются как в ручном, так и

Плоские отвертки в маркировке имеют цифры длины наконечника. Он может составлять 1-10 мм. Пусть эта форма довольно древняя, но ее все равно используют в бытовых нуждах.

Еще называют имбусами. Чаще всего они имеют форму загнутого в виде буквы Г стержня. Различие их лишь в размере сечения. Их используют в процессе ремонта электротехники, а также в оборудовании под напряжением. Маркировка этих отверток выглядит как НЕХ. Случается, шестигранники имеют на торце сечение в виде звезды. Их маркируют, как Torx. Такие подручные средства применяют только в салонах по ремонту телефонов и прочей специальной техники.

Крестовые отвертки

Наибольшей популярностью пользуются крестовые виды. Размеры отверток являются основным признаком их классификации. В маркировке подобных изделий есть буквы РН и крест.

Самые маленькие разновидности обозначают 000. У них диаметр наконечника равен всего 1,5 мм. Такой инструмент применим при ремонте специальной цифровой техники. Также очень редко в домашних условиях применяются отвертки с размером 00 (до 1,9 мм) и 0 (2 мм).

В стандартные наборы для бытового использования обычно входят изделия с маркировкой от 1 (2-3 мм). Но самой востребованной считается отвертка под номером 2 (3-5 мм). Ее чаще всего выпускают с магнитным жалом. В быту также может применяться изделие под номером 3. Его размер достигает 7 мм.

Для ремонта автомобилей или крупногабаритной техники в условиях производства могут использовать отвертку крестового типа под номером 4. Ее диаметр превышает 7,1 мм.

Разновидности крестовых отверток

Сегодня мастерами применяются разнообразные виды крестовых отверток. В маркировке изделия могут присутствовать буквы PH, PZ или PX. Между ними существует определенная разница.

РН является сокращением названия компании Phillips, имеющей патент на изготовление крестовых отверток, а также винтов с выемками под них. Если же в маркировке присутствуют буквы PZ, это более совершенная разновидность инструмента. Сокращение расшифровывается как Pozidriy. Эта разновидность может иметь дополнительные лучи. Этот инструмент широко используется в мебельном деле, а также при монтаже профильных конструкций из алюминия.

Буквы PX в маркировке свидетельствуют о самом современном типе крестовой отвертки. Ее применяют при ремонте цифровой техники.

Профессиональные отвертки

Помимо бытового инструмента, широко применяются и профессиональные подручные средства. Они имеют особую форму. Этот инструмент чаще всего не подходит домашним мастерам, так как сфера их применения очень узкая. Такие виды отверток, названия которых прописаны в маркировке, следует рассмотреть подробнее.

Изделия со штырьком, расположенным по центру, называются Torx. Специальный инструмент Torg-Set применяется только в авиации. Его форма имеет асимметрию крестообразного сечения. Это позволяет очень сильно затягивать винты.

Двужальная отвертка называется спаннером. Ее применяют при создании или ремонте лифтов. Эта форма предотвращает вандализм и неуместные шутки.

Сечение Tri-Wing также предназначено для авиации. Но его также применяют и для ремонта электротехники. Форма этой отвертки выполнена в виде трилистника.

Обзор моделей

Огромное количество производителей выпускают представленные виды инструментов. Существуют аналогичные ручному инструменту формы и виды бит для отверток. Только их чаще применяют в шуруповертах.

Чтобы правильно выбрать тип инструмента, необходимо оценить частоту его применения. Если отвертка требуется время от времени для хозяйственных нужд, можно приобрести недорогие модели. Хорошо зарекомендовали себя в низкоценовом сегменте такие бренды, как Fit, Stayer, Matrix.

Для частого применения в профессиональной деятельности необходимо отдать предпочтение более дорогим разновидностям. Их срок эксплуатации благодаря повышенной прочности значительно больше. Известную продукцию подобного качества выпускают компании «Арсенал» и Kraftool.

Самыми дорогими, но очень качественными являются отвертки марки Gedoro. Их приобретают исключительно профессионалы. Эти подручные средства изнашиваются в 8 раз медленнее, чем другие модели.

Требования к качеству

Современные отвертки, виды которых были рассмотрены выше, должны быть прочными и надежными. Чтобы инструмент прослужил долго, необходимо обращать внимание на ряд факторов.

Если стоит выбор, купить японское или китайское изделие, лучше отдать предпочтение первому варианту. Также хорошо себя зарекомендовали европейские бренды. Отечественную продукцию вполне можно приобретать, но только при наличии маркировки ГОСТа или РС. Иначе можно купить некачественную подделку.

Лучшие изделия создают из сплава хрома и ванадия. Их прочность должна находиться в диапазоне от 47 до 52 по шкале Роквелла. Чтобы не купить подделку, необходимо отдать предпочтение продукции известных торговых марок.

Если инструмент применяется в условиях агрессивных химических веществ, резиновую рукоять выбирать не стоит. Но для работы электрика это будет незаменимое средство защиты. Отвертка должна удобно лежать в руке, не перенапрягая мышцы кисти. Эти правила помогут выбрать лучший вариант инструмента.

Рассмотрев существующие отвертки, виды которых применяются домашними и профессиональными мастерами сегодня, можно выбрать лучший вариант изделия.
