Установка вытяжки и воздуховода своими руками. Правильная установка вытяжки на кухне Как крепится вытяжка к стене

Одни предпочитают не тратить время на установку вытяжки своими руками или просто не обладают необходимыми навыками, у других нет нужного инструмента или просто отсутствует желание заниматься физической работой. Но всегда находятся умельцы, которые все работы по дому выполняют или стараются выполнить самостоятельно. На практике монтаж вытяжки – это очень легкая работа, и выполнить ее можно даже в одиночку без помощника.

Общие требования

Вытяжка, как и плита обязательна на кухне

Для начала необходимо убедиться в том, что Вы выбрали подходящую вытяжку. Ее ширина должна быть такой же, как и ширина варочной поверхности газовой или . Мощность вытяжки должна соответствовать площади кухни, так как при недостаточной производительности вытяжка не сможет очищать воздух от продуктов сгорания и неприятных запахов. Кроме того важно учитывать правильную .

В зависимости от вида вытяжки следует заранее подготовить место, на которое она будет монтироваться. Если это купольная вытяжка – над плитой должно быть предусмотрено место для нее при . Для встраиваемой вытяжки необходимо заранее заказать шкаф. Обычно их делают в мебельных магазинах под заказ, для этого достаточно предоставить сборщикам мебели инструкцию к вытяжке: там указаны подробные размеры Вашей модели, ориентируясь на которые будет делаться шкаф. Для эти параметры не важны.

В некоторых случаях в мебельной фирме Вас могут попросить оставить вытяжку на время изготовления и сборки шкафа. Если есть такая возможность – соглашайтесь. Так мастер сможет сразу примерить готовый шкаф к и в случае возникновения недоразумений или же если при создании такого шкафа была допущена ошибка (что среди профессионалов – большая редкость) все можно исправить на месте, сэкономив время.

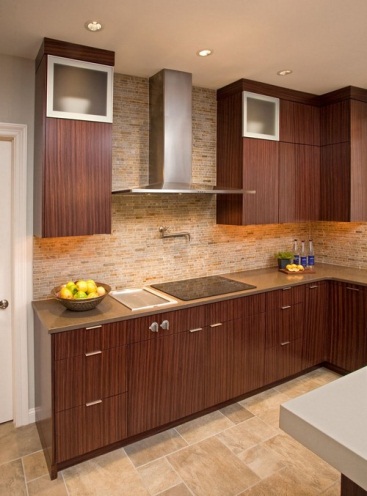

Современные вытяжки очень стильные

Если предстоит монтировать обычную навесную вытяжку – для нее достаточно также оставить лишь свободное место, но есть вариант не оставлять вытяжку открытой , а изготовить специальный шкаф для нее. В отличие от шкафчика под встраиваемую вытяжку, этот элемент мебели будет носить скорее декоративный характер. На фото видно, что нижняя горизонталь у шкафа отсутствует, так как в этой пустующей пока нише будет размещаться Ваша вытяжка.

Купольная вытяжка одна из наиболее мощных

Купольная вытяжка монтируется по такому же принципу – весь процесс можно увидеть на видео:

В данном материале мастер использует дополнительно брусок, так как в этом частном случае ему мешает газовая труба.

Сложнее с нестандартными вытяжками для : в этих случаях и сам процесс будет особенным. Крепится такая система к потолку при помощи дюбелей и специальных креплений.

Главная сложность в установке заключается в монтаже воздуховода: его придется проводить по потолку, фиксируя через определенные промежутки. Желательно, чтобы путь отвода был как можно более прямым, без изгибов и углов: это может повлиять на производительность вытяжки.

Если помещение небольшая можно обойтись .

Вытяжка Самсунг обзор и установка:

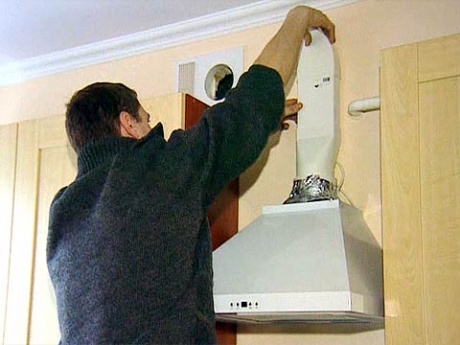

Замерив расстояние от вытяжки до вентиляционной шахты , растяните гофру на необходимую длину;
Закрепите один конец гофры на основании отвода на вытяжке ;

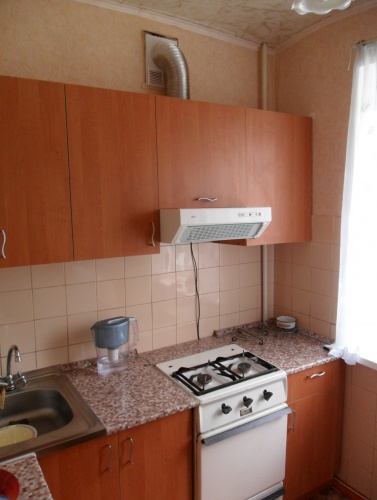

Прокладывая гофру по навесным шкафам до вентиляционного отверстия не повредите гофру: фактически это просто очень толстая фольга, поэтому помять или порвать ее при неаккуратном обращении очень легко;
Вставьте конец в отверстие решетки .

Установка вытяжки на кухню может быть выполнена по-разному, все будет зависеть от ее типа, а бывают они такими:

Подвесные, которые закрепляются под шкафом, находящимся над плитой;
Встраиваемые - их установка происходит внутрь подвесного шкафа и благодаря этому они великолепно вписываются в общий интерьер помещения;
Настенные - устанавливаются на стене над плитой;
Угловые - это те вытяжки, которые устанавливаются в угол;
Островные - крепить их можно в любом месте помещения, подвешивая к потолку.

Очень важно уяснить одно правило - установка кухонной вытяжки возможна только не ниже чем 70 см над плитой, а если плита газовая, то это расстояние должно быть не менее чем 80 см. Это нужно для того чтобы работа вытяжки была эффективной.

Также вытяжки различаются по режимам вентиляции, бывают проточные, принцип работы которых заключается в вытягивании грязного воздуха. Этот способ самый эффективный и называется он отвод.

Второй вид - это циркуляционные вытяжки, воздух здесь пропускается через угольные фильтры, после чего на выходе остается уже чистый воздух. Установка ее довольно простая, но так как вентиляция для нее не нужна, то эффективность очистки воздуха на порядок ниже по сравнению с проточными вытяжками.

Достаточно важным является то, какой будет производительность вытяжки, измеряемая в куб. метрах за 1 час. При покупке обязательно учитывайте, насколько вытяжка будет создавать шум при включенной вентиляции. Модели, которые издают шум выше, чем 50 Дб приобретать не стоит. Вместо них, лучше купить вытяжки с 2-мя или же даже 1-м вентилятором, они же и вовсе не будут шуметь, и плюс ко всему имеют в своем оснащении прокладки, что поглощают звук.

Прежде чем разбираться, как установить вытяжку на кухне своими руками нужно вспомнить об электрической безопасности. Очень аккуратно надо подключать вытяжку к сети, так как кухня является таким помещением, где всегда что-то может попасть внутрь корпуса (это может быть жир, скопившаяся внутри влага), что и может привести к нехорошим последствиям, а именно к удару током.

Вот поэтому подключение вытяжки к сети должно проводиться 3-мя проводами - 1) фаза; 2) земля; 3) ноль. Стандартно провод заземления окрашен в желтый цвет из зеленой полоской. Перед установкой необходимо заземление, чтобы использование было как можно безопаснее.

Если в вашем помещении есть евро-розетки или же контур заземления, то проблем возникнуть не должно. Может быть такое, что на технике нет разъема под заземление, в этом случае сделать его не составит труда и самому, нужно всего лишь прикрутить провод к металлическому корпусу.

Но много у кого может не быть евро-розетки и заземления на кухне. Вот тогда встает вопрос - как же провести подключение? Сделать это можно и самому, вот только первое, чего не надо делать, так это пробовать подключать нулевой провод на трубы или батареи. Подключение необходимо проводить к глухой нейтрали.

Важно знать, что если к занулению уже подключены провода, не вздумайте их отключить, потому что вас может ударить током. Вам надо всего лишь затянуть свой провод сверху тех, которые уже есть. Если же их нет, то нужно зачистить трубу и закрепить контакт провода.

Вентиляция на кухне

Чтобы хорошо сделать подключение вытяжки на кухне к вентиляции нужно, конечно же, правильно сделать монтаж:

Для монтажа вентиляции на кухне лучшим вариантом будет установить короб, имеющий клапан-хлопушку. На нем же должно быть 2 отверстия. Когда клапан находится в горизонтальном положении, то это значит, что он закрыт, воздух, выходя через окно, будет обеспечивать отличную вентиляцию на кухне;
В случае когда появляется давление при работе вентилятора, то клапан первое окно закрывает и поэтому вентиляция проходит через вытяжку. Эта схема имеет довольно большой плюс, который заключается в том, что будет отсутствовать обратная тяга, а также сохранится естественная вентиляция, и это будет даже при выключенной вытяжке. Проводить регулировку клапана вы сможете с помощью тоненькой пружины.

Делаем выбор воздуховода

Кухонные воздуховоды можно поделить на такие:

Гофрированный воздуховод из алюминия - он является достаточно простым материалом и установка вытяжки своими руками на кухне с его использованием будет вовсе не тяжелой. Все это благодаря тому, что материал легко можно согнуть до любого размера, а также стоит отметить такой плюс, как отсутствие вибрации, чего не скажешь о жестких коробах. Но если вы хотите, чтобы воздуховод был гармонично вписан в вашем помещении, то вам придется продумать варианты как его можно скрыть, ведь его недостаток заключается в некрасивом виде;
Еще один вид воздуховодов - это воздуховоды из ПВХ, в первую очередь, стоит отметить их легкость, прочность и бесшумность, это достигается за счет их гладкой поверхности, которая почти не дает сопротивления воздуху.

Монтаж вытяжки

Естественно, что все хотят знать, как правильно установить кухонную вытяжку, и в первую очередь стоит отметить, что монтаж будет зависеть от того, где располагается вентиляционная шахта. Одним из самых популярных вариантов является именно установка вытяжки во встроенный шкаф, ее мы сейчас и рассмотрим.

Если вы хотите, чтобы все было сделано качественно, то для начала у вас должен быть короб для хлопушки. Корпус без проблем можно изготовить из такого материала, как алюминий или оцинкованный лист. Также как вариант вы можете купить клапан, открывающийся как бабочка, который ставится у вентиляционной шахты.

Для большего удобства корпус ставьте над плитой на настенный шкаф, после чего заделайте все щели монтажной пеной, дабы не было резонанса.

Изначально необходимо лишь примерить корпус хлопушки и на шкафе и сделать разметку для отверстия. Далее можно снять шкаф и с помощью электролобзика делать отверстие. Чтобы это было аккуратно, просверлите сначала сверлом отверстие внутри, а затем уже лобзиком вырезайте ту форму, которая вам нужна в шкафе.

Так же сделайте отверстия и во внутренних полках под воздуховод, если они, конечно, имеются, а в верхней стенке нужно проделать квадратное отверстие, чтобы в нем было 3-5 мм запаса под хлопушку.

Подключаем воздуховод

Подключение воздуховода поделим на такие этапы:

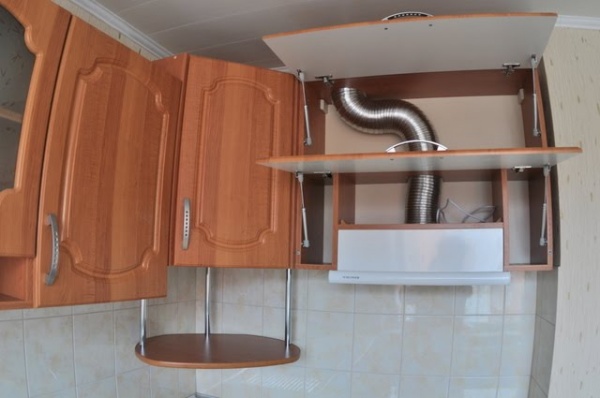

Для начала сделайте следующее — гофру надо просунуть в проделанные отверстия и в верхней стенке шкафчика, согнуть ее в форму квадрата, а затем обрезать, чтобы остался запас, загнуть углы наружу;
Далее уже можно приступать к прикреплению шкафчика в гофрой на стену, при этом обязательно обработайте все стыки воздуховода силиконом, дабы не терялась мощность;
Следующим шагом будет закрепление непосредственно сделанного собственноручно короба на шкаф, это делается с целью соединения гофры с вентиляционной шахтой. Если имеются большие щели, то их необходимо будет заделать пеной;
Теперь мы уже можем приступить к закреплению вытяжки в шкафчике. Для крепления можно использовать саморезы;
Гофра с помощью хомута должна быть зафиксирована очень надежно, данное соединение герметиком можно не заделывать, но для более высокой надежности это можно сделать;
Если подключение вы хотите сделать напрямую, то воздуховод надо примкнуть к шахте, а чтобы это качественно сделать, надо применять специальную решетку, имеющую круглое отверстие;
Планируете использовать ПВХ воздуховоды? Тогда здесь тоже все будет просто - трубы надо соединить с комплектующими углами и провести к вентиляции;
Если вам нужна установка вытяжки на кухне в частном доме с максимальным качеством, то обязательно знайте, что при монтаже вентиляции старайтесь как можно меньше допускать изгибов трубы, ведь это нужно для хорошей тяги воздуха. После каждого изгиба мощность будет теряться где-то на 10 %.

Крепим вытяжку на стену без шкафа

Правильная установка втяжки на кухне далеко не у всех ассоциируется с навесным шкафом, это объясняется тем, что многие люди просто не хотят, чтобы их шкаф быстро стал некрасивым от излишней влаги на кухне и загрязненного воздуха. Также часто бывает так, что желают установить вытяжку побольше, а внутрь шкафа можно поместить вытяжку не столь больших размеров.

Поэтому, чтобы повесить вытяжку на стену без шкафа, для начала надо прикрепить к стене П-образную раму из уголков на дюбели, это же крепление будет опорой для корпуса.

Но может случиться часто и так, что с помощью обычных дюбелей крепление к стене вытяжки не будет получаться. Тогда встает вопрос, что же в этом случае делать? Такое может случаться, как правило, у тех, кто имеет на кухне газовую плиту, в этом случае труба и будет препятствовать нормальному креплению.

Для такого случая идеально могут подойти длинного размера саморезы-шпильки, их одна сторона выглядит как резьба с гайкой, а другая именно как саморез. Их просто же нужно вкручивать в стенку, как и дюбеля, а затем к ним крепить корпус вытяжки, немного отступая от стены.

На последнем этапе остается лишь провести правильное подключение вытяжки к сети. Осуществить это возможно, подключив ее просто в розетку или же сделать постоянное подключение, используя предохранитель. Очень важно, первым делом подключить зануление, так как при работе вентиляторов оно уберет возможное напряжение, которое может быть на корпусе.

Теперь же вам остается всего лишь задекорировать вытяжку и наслаждаться приятной на кухне атмосферой, а главное — чистым воздухом.

Также важно помнить, что пару раз в год просто необходимо делать очистку вытяжки от пара, чтобы предотвратить возгорание. Как видим, установка вытяжки на кухне своими руками не такое уж сложное дело, главное, при этом просто придерживаться необходимых правил безопасности с электричеством и у вас в итоге все получится.

Прежде чем рассказать, как установить вытяжку на кухне своими руками, упомянем, что непременным условием эффективного удаления кухонного чада является правильное подсоединение вытяжки к вентиляционному каналу. Замкнутую работу в режиме рециркуляции без удаления воздуха за пределы помещения рассматривать не будем. На наш взгляд, это малоэффективно, к тому же требуется периодическая замена кассеты-фильтра, наполненного активированным углём.

Непосредственная установка вытяжки на кухне, открыто либо в мебель, в зависимости от конструкции.
Подключение устройства к электропитанию.
Монтаж трубы.
Подсоединение трубы к вентиляционному каналу, при этом естественная вентиляция в помещении обязательно должна быть сохранена.

По форме подразделяются на:

Отдельно расположенные, могут иметь традиционную форму каминного колпака, либо наклонную панель, более удобную с эргономической точки зрения.
Встроенные, они вставляются внутрь навесного кухонного шкафчика.

Конструкция приборов довольно проста: корпус, вентилятор, подсветка, пульт управления и сетка с механическим фильтром-жироулавливателем, препятствующая загрязнению электродвигателя и лопастей вентилятора. Фильтр, кстати, рекомендуется периодически промывать тёплой водой с моющим средством.

Отметим, что монтаж, как и любой кухонной техники, следует производить в строгом соответствии с инструкцией от производителя, прилагающейся к электроприбору.

Старайтесь размещать электропровода и розетки скрыто

Как подсоединить вытяжку к электропитанию

Провод для электропитания устройства не всегда оснащён вилкой, на некоторых моделях имеются просто оголённые концы, предназначенные для подключения через клеммную колодку. Такой вариант допустим, однако, на наш взгляд, удобнее подключать в розетку, а вилку всегда можно приобрести и установить отдельно. В случае необходимости ремонта проще вынуть вилку, чем раскручивать клеммник.

Если вы не хотите, чтобы провода болтались на виду, розетку или «хвостик» для клеммника следует расположить скрыто. Внутри корпуса (на 10-20 см выше рабочей поверхности) имеется свободное пространство, предназначенное в том числе для этих целей. Для вытяжки, встроенной в мебель, выход электропитания лучше расположить выше корпуса прибора, позади может не оказаться места.

Мощность двигателя вентилятора невелика, сечения стандартной медной токопроводящей в 1,5 мм2 хватит, хотя разводку розеток на кухне рекомендуется выполнять сечением 3х2,5 мм. Заземление (жёлто-зелёная жила в проводе) требуется, однако не во всех квартирах оно есть.

Как установить на кухне вытяжку

В вопрос как установить ее на кухне своими руками (имеется в виду навеска прибора на стену или установка в шкаф) углубляться не будем. Как правило, к стене устройство крепится на два-четыре подвеса либо дюбеля. Лучше посмотрите видеоинструкцию, это нагляднее:

Процесс установки вытяжки пошагово

Обратите внимание на эргономику: наклонная конструкция удобнее каминной или встроенной.

Установка устройства островного типа технически сложнее, его придётся подвешивать к конструкциям потолка. Встроенная модель вставляется в шкаф и крепится к боковым стенкам. Так как двигатель при работе вибрирует, не будет лишним проложить между корпусом и шкафчиком упругий материал, который послужит звукоизолятором. Подойдёт полоса натуральной пробки или плотного вспененного полиэтилена толщиной 3-4 мм.

Встроенная модель: в полках шкафчика придётся выпилить отверстия для пропуска воздуховода, удалить часть нижней стенки

Схема расположения крепёжных элементов и отверстий содержится в инструкции. Сначала семь раз отмерьте, и только лишь потом режьте, сверлите или пилите.

Высота установки над плитой

При монтаже на кухню установка её по высоте относительно плиты имеет значение как с эргономической точки зрения, так с точки зрения безопасной эксплуатации. Так, минимальное расстояние от электроплиты до всасывающей поверхности прибора должно быть не менее 65 см. От газовой плиты, которая даёт больше жара, устройство следует располагать не ближе 75 см. Можно располагать выше, уровень зависит от роста семейного шеф-повара. Рекомендуется предварительно «примерить» каминный колпак и разместить его таким образом, чтобы склонившийся над плитой кулинар не задевал головой корпус.

Как выбрать воздуховод для вытяжки на кухне

В продаже имеются различные воздуховоды для вытяжки на кухне:

Алюминиевая гофрированная труба круглого сечения. Дешёвый и удобный в прокладке вариант. Труба хорошо гнётся, не нужны переходные элементы, потребуются лишь хомуты для фиксации гофры на раструбах вытяжки и входа в вентиляцию. Если под рукой нет хомута, мягкую трубу можно закрепить проволокой. Недостаток гофры - сомнительная эстетика. При работе мощного вентилятора в максимальном режиме труба может начать вибрировать и, чтобы избежать дребезжания, её следует закрепить к стене либо шкафчикам.
Жёсткие пластиковые трубы дороже, в том числе из-за необходимости приобретать переходные элементы: углы, повороты, подсоединения. Внешний вид пластика не вызывает нареканий, а конструкция обеспечивает лучшую звукоизоляцию. Жёсткие трубы могут иметь как круглое, так и прямоугольное сечение. Последние имеют меньшую высоту и применяются в случаях, когда воздуховод необходимо скрыть либо для его прокладки маловато места.

Преимущество плоских прямоугольных труб - минимальная высота. Конструкция, которую мы видим на фото, будет спрятана в натяжной потолок, почти не отняв высоты у помещения

При выборе сечения воздуховода следует ориентироваться на сечение выхода (раструба) из вашей модели. Если сечение будет заужено, удаление загрязненного воздуха будет затруднено.

Видео: грамотный монтаж воздуховодов

Обратите внимание на то, что мастер надёжно крепит трубы к строительным конструкциям и проводит дополнительные мероприятия по звукоизоляции труб.

Подсоединение воздуховода к вентиляционному каналу

Грамотное подсоединение воздуховода к вентканалу - залог отсутствия неприятных запахов на кухне. Но это не так просто, как может показаться на первый взгляд. Сложность в том, чтобы, подсоединив принудительную вытяжку к вентканалу, не нарушить работу естественной вентиляции. Решить задачу можно двумя способами.

Если имеется возможность, лучше всего вывести вентиляционную трубу кухонной вытяжки наружу через стену, сделав в ней отверстие

При наличии дополнительного вентканала

Идеально, если в помещении имеется два вентканала, что встречается в домах довоенной постройки. Тогда один из них будет работать в качестве естественной вентиляции, ко второму подключена вытяжка. В частном доме лучше не затрагивать вертикальный вентканал и пробить дополнительное отверстие в наружной стене, в которое будет выведен горизонтальный воздуховод от устройства. Снаружи рекомендуем установить обратный клапан, препятствующий проникновению холодного воздуха в трубу и решётку, закрывающую отверстие от осадков.

Если в кухне нет дополнительного вентканала, так делать нельзя! Подобный монтаж вытяжки в значительной мере лишает помещение естественной вентиляции

При отсутствии дополнительного вентканала

Как осуществить монтаж вытяжки для кухни с отводом в вентиляцию в типовой квартире, где вентканал только один, а сделать отверстие в наружной стене нет возможности? Нельзя подключать к вентканалу в стене только лишь вытяжку, не оставив отверстия для естественной вентиляции. При условии использования газовой плиты это может быть просто опасно.

Подсоединение воздуховода с сохранением естественной вентиляции

Не лучшее, но приемлемое простое решение - осуществить подключение воздуховода к каналу через специальный переходник с двумя отверстиями. Одно - для вытяжки, другое - открытое для естественной вентиляции. Недостаток этого способа в том, что при работе вентилятора в канале образуется избыточное давление и часть загрязнённого воздуха будет отбрасываться обратно в помещение.

Для подсоединения к вентканалу в стене выбирайте такую накладку с двумя отверстиями, как на фото. Обратите внимание на то, что вход для воздуховода имеет небольшое коленце, которое уже в канале направляет воздушный поток вверх, минимизируя обратный вброс его в помещение.

Более сложный, но эффективный способ - разместить перед вертикальным вентканалом тройник. Один из его выходов подсоединить к вентканалу в стене, ко второму подключить воздуховод, а на третий, выходящий в помещение, установить обратный клапан.

Важно, чтобы клапан был установлен в горизонтальном положении. Когда она не работает, клапан полностью открыть и естественная вентиляция осуществляется в полном объёме. Включаем вентилятор - обратный клапан перекрывается, полностью исключая обратный заброс кухонного чада обратно в помещение.

На видео наглядно показано, как своими руками установить вытяжку на кухне, полностью сохранив естественную вентиляцию в помещении. Тройник с обратным клапаном на входе в вентканал выглядит несколько громоздко, зато устройство обеспечивает наилучший режим вентиляции

Мы рассказали, как установить вытяжку на кухне самостоятельно. Это посильная для домашнего мастера задача, требующая аккуратности. Тем же, кто не имеет навыков обращения с инструментами или не обладает свободным временем, рекомендуем поручить выполнение этой задачи специалистам.

Многие при покупке новой вытяжки не уверены, смогут ли установить ее самостоятельно, предпочитая обращаться к специалистам. Эта работа сложностей не вызывает, достаточно иметь начальные навыки по обращению с дрелью и разбираться в электричестве. Еще один важный момент – правильный выбор модели в соответствии с помещением. Производительность оборудования должна в 10 раз превышать объем кухни. Дизайн изделия может быть разным, но принцип монтажа практически одинаков. Рассмотрим пошаговый процесс монтажа вытяжки над плитой и основные особенности, которые могут возникнуть во время работы.

Вытяжку подбирают исходя из площади кухни и общего дизайна

Особенности монтажа кухонных вытяжек

Производители выпускают разные вытяжки, которые различаются по способу крепления:

встраиваемые – устанавливаются в шкафчик в виде слайдера;
плоские – это самостоятельный прибор, ему не нужен доступ к вентшахте. Загрязненный воздух прогоняется через систему фильтров и выпускается обратно в помещение;
угловые – такую модель выбирают, если варочная поверхность размещается в углу. Вытяжная система может быть приточная через воздуховод или рециркуляционная;
куполообразные, наклонные, каминные – занимают все пространство над плитой, крепятся к стеновой поверхности;
островные – устанавливается на потолке над варочной поверхностью, занимают довольно много места.

При выборе важно соблюдать нормы размещения над газовой плитой или варочной поверхностью.

Угловая вытяжка очень органично впишется в дизайн кухни

Как безопасно установить вытяжку на кухне

Вытяжка – это электрический прибор, поэтому важно позаботиться о безопасности во время ее эксплуатации.

В любой модели происходит накопление жира и влаги и может возникнуть пробой, в результате которого ток будет проходить через корпус. В таком случае высока вероятность поражения электротоком. Поэтому в первую очередь необходимо заземлить прибор. Современные квартиры оборудованы заземляющим контуром, дополнительно ничего делать не нужно, достаточно просто включить вытяжку.

Если заземления нет, необходимо самостоятельно провести контур. Для этого подойдет 3-х жильный провод, сечение которого 2,5 мм². Его не нужно проводить на улицу или крепить к радиаторам, достаточно просто протянуть к электрощитку, в котором подключить к глухой нейтрали. Если к ней уже подведена проводка, необходимо просто сверху закрепить свой провод.

Во время установки вытяжки следует придерживаться еще одного правила – расстояние от варочной поверхности до нижней границы прибора должно быть в пределах норм, определенных производителем в паспорте на изделие.
Еще один важный параметр безопасности – пропускная способность вентшахты должна быть выше, чем у вытяжного прибора. В противном случае загрязненные воздушные массы вернутся в кухню или к соседям через другие отверстия в вентиляционном канале.
Установка вытяжки должна быть надежной, крепление достаточно прочным, чтобы во время приготовления пищи она не упала на раскаленную плиту. Особенно нужно быть внимательным, если монтаж производится на гипсокартон. В таком случае необходимо дополнительно выполнить усиление места с помощью деревянных брусков.

Установка розетки с заземлением в целях безопасности

Инструменты и материалы, необходимые для работы

Перед началом работы нужно подготовить следующие инструменты и материалы:

воздуховод, при необходимости дополнительные элементы;
перфоратор. Подойдет и дрель с ударной функцией, это немного затруднит работу в случае, если стены бетонные;
шруповерт;
измерительная лента или рулетка;
уровень;
молоток;
крепежные элементы;
при необходимости лист гипсокартона, металлические направляющие;
грунтовка, краска, кисть, шпатлевка и инструмент для ее нанесения.

Если дорогостоящего инструмента нет в наличии, приобретать его для монтажа одной вытяжки нецелесообразно. Многие магазины предлагают прокат оборудования на короткое время. Установка займет не более 2-3 часов, аренда дорого стоить не будет.

Как правильно установить наклонную или купольную вытяжку над газовой плитой: основные этапы

Монтаж наклонной и купольной вытяжки практически не отличается, сложностей он вызвать не должен и вполне под силу выполнить его своими руками, сэкономив при этом некоторую сумму семейного бюджета. Рассмотрим поэтапно весь процесс установки.

Установка рециркуляционной вытяжки

Такая очистная система не требует подключения в вентшахту, поэтому ее нужно просто закрепить на стене. Это неплохое решение для частных домов или квартир, в которых плита установлена далеко от вентиляционной системы.

Рециркуляционную вытяжку можно установить под верхней мебелью, если позволяет высота

Установка обратного клапана

В первую очередь устанавливают хлопушку в вентиляционной системе или обратный клапан. Он необходим, чтобы препятствовать возвратному проникновению воздуха в помещение. Его несложно изготовить самостоятельно, для этого можно взять кусок жести и сделать короб, диаметр которого должен составлять на 3/4 от сечения воздуховода.

Далее нужно взять небольшой лист алюминия толщиной 5 мм, вырезать заслонку и закрепить на пружину к коробу таким образом, чтобы воздушные потоки при выходе из помещения выталкивали ее. При обратном движении воздуха заслонка должна быть закрыта.

Пружинку можно изготовить из проволоки длиной 120 мм, шириной 5 мм и толщиной 0,3 мм. Натяг ее должен закрывать принудительно открытую заслонку и возвращать в исходное положение.

Принцип действия обратного клапана

Монтаж вытяжки

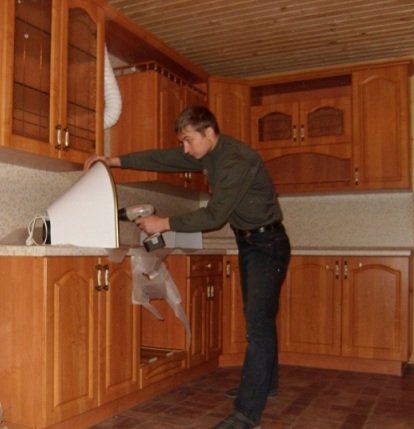

После установки хлопушки следует закрепить вытяжку на стене. Производители одновременно с оборудованием обеспечивают наличие крепежных элементов. Необходимо тщательно вымерять расстояние, нормы размещения указаны в паспорте на изделие, проверить горизонтальность при помощи уровня и дрелью либо перфоратором высверлить отверстие. Затем вбить дюбель и вкрутить саморезы.

Крепление вытяжки на стену при помощи саморезов

Установка воздуховода

Проще всего установить гофрированную трубу. Ее можно растянуть до необходимых параметров или обрезать ножницами. Во время работы вытяжки она не производит дополнительного шума и имеет отличную аэродинамику. Воздуховод нужно подсоединить одной стороной к патрубку, другая должна войти в вентшахту.

Предварительно в канал следует поставить обратный клапан, корпус которого должен быть прикреплен к стене. Закрепить соединения воздуховода можно при помощи хомутов. После чего всю конструкцию нужно закрыть перегородкой из гипсокартона или пластиковым коробом.

Если вентшахта находится на удалении от вытяжки, можно протянуть воздуховод и на большое расстояние. При этом нужно помнить, что с каждым поворотом гофры теряется 10% пропускной способности трубы. Кроме того, это выглядит не очень эстетично. Поэтому в данном случае стоит подумать о переносе варочной поверхности ближе к отверстию вентиляции.

При установке воздуховода должен оставаться зазор между потолком и трубой. Это необходимо выполнить в связи с тем, что во время работы вытяжки происходит небольшая вибрация всех элементов, которая может повредить потолок.

Монтаж и подключение пластикового воздуховода

Как самостоятельно подсоединить вытяжку на кухне к электричеству

Перед установкой вытяжки следует в первую очередь проверить длину шнура и расстояние до розетки. Переноской в данном случае пользоваться не желательно, лучше сразу перенести розетку, при этом нельзя размещать ее вблизи от нагревательного оборудования или воды. Самое оптимальное место – проложить скрытую проводку над шкафчиками.

Выполнить перенос розетки можно самостоятельно или пригласить специалиста. Затем место необходимо заштукатурить и задекорировать места после ремонта

Особенности монтажа встраиваемой вытяжки

Встраиваемая вытяжка по своим техническим параметрам не отличается от наклонной или купольной модели. Основное отличие – в дизайне, например, кожух в высоком изделии выполняет декоративную функцию. При правильной установке вытяжка практически незаметна на кухне, в зоне видимости остается только панель управления. Она подойдет для маленьких помещений или кухонь, оформленных в стиле кантри, классическом или деревенском дизайне.

Для монтажа такой конструкции в доме необходимы определенные профессиональные навыки. Для ее размещения нужен шкаф, который устанавливают на требуемом расстоянии над плитой. Можно отвести под вытяжное оборудование уже имеющуюся мебель или изготовить шкафчик индивидуально.

Рассмотрим пошаговый процесс установки вытяжки в уже смонтированную мебель.

В шкафчике следует вынуть дно и полки. Можно для жесткости установить дополнительный крепеж.
В верхней панели нужно вырезать отверстие для последующей установки воздуховода. Его можно выпилить лобзиком.
Установить вытяжку в шкаф и закрепить при помощи саморезов.
Далее следует повесить на место шкафчик с вытяжкой.
Установить и закрепить воздуховод.
Подключить и проверить работу системы.

Гофрированный воздуховод в зоне видимости может испортить дизайн любой кухни. Рекомендуется спрятать его внутри мебели или использовать декоративную модель. Как вариант – установить пластиковую конструкцию, которая визуально выглядит гораздо лучше.

Последовательность установки вытяжки в шкафчик

Высота установки вытяжки

Производители указывают размеры в технической аннотации на изделие, так как они напрямую зависят от мощности оборудования. Оптимальная высота установки вытяжки над варочной поверхностью или плитой должна быть в пределах от 65 до 95 см от нижнего края модели до конфорок:

для газовой – от 75 см до 90 см;
для электрической – от 65 см до 70 см.

Если установить вытяжку ниже, могут пострадать отдельные элементы под действием высокой температуры, пара и брызг.

Устанавливать вытяжку на высоте более 90 см можно, только если позволяет мощность оборудования.

Как выбрать воздуховод для вытяжки на кухне

Очистка воздуха на кухне зависит не только от мощности и производительности оборудования, но и от правильно подобранного воздуховода. Торговая сеть предлагает следующие элементы:

гофрированную трубу из алюминиевой фольги круглого сечения, основное достоинство которой – низкая стоимость. Воздуховод хорошо гнется, благодаря этому монтаж сложностей не вызывает. Дополнительные элементы для организации очистки воздуха не нужны, могут понадобиться только хомуты, с помощью которых следует закрепить гофру на вытяжке и вентрешетке.

К недостаткам можно отнести неинтересный внешний вид и вибрацию во время работы прибора на повышенной мощности;

жесткие трубы из пластика – для монтажа вентканала необходимо приобретать переходные детали: повороты, подсоединения. Элементы выпускают круглого и прямоугольного сечения. Готовая конструкция имеет презентабельный внешний вид и неплохую звукоизоляцию. Основное достоинство жестких труб – небольшая высота, благодаря чему ее можно спрятать даже в натяжной потолок.

При выборе воздушного канала следует ориентироваться на диаметр выходного отверстия – раструба, кроме того важно правильно измерить расстояние до вентшахты. Для гофрированной трубы разница при неправильных замерах не повлияет на установку, для жесткого воздуховода это чревато приобретением лишних деталей.

Разнообразие элементов пластикового воздуховода позволяет выполнить сложные обвязки

Заключение

Для установки вытяжки над газовой или электрической плитой понадобится 1-2 часа, работы сложности не вызывают. Поэтому перед тем как обращаться к профессионалам, стоит попробовать установить ее самостоятельно. Важно при этом соблюдать технику безопасности и учитывать все особенности, о которых мы рассказали. И тогда ее эксплуатация надежно защитит помещение от неприятных запахов.

Вытяжка-слайдер, установленная в шкафчик, не загромождает пространство кухни

Установить вытяжку своими руками – задача вполне посильная для домашнего мастера даже в том случае, когда оформление кухни завершено. Главное условие – надежное заземление и зануление прибора (подключение металлических частей к “глухой” нейтрали). Заранее также надо определиться с выбором конкретного типа вытяжки.

Как выбрать вытяжку

Приобретая устройство, необходимо учитывать размеры кухни и оборудование, для которой оно предназначается. Ширина вытяжки должна быть не меньше поверхности плиты.

Вторым важным моментом является мощность прибора. Для маленькой кухни можно приобретать устройство средней мощности, а при кухне большого размера подойдут мощные агрегаты.

Внимание следует обращать и на соответствие дизайна вытяжки интерьеру: она должна гармонично в него вписаться. При сегодняшней широте выбора моделей это не составляет труда.

В соответствии с вариантами установки приборы делятся на следующие виды:

Купольные являются наиболее мощными, внешне похожи на зонтик с отходящей от него трубой.
Встраиваемые – вытяжная труба этой модели убирается в шкаф, в то время как сама панель выдвигается во время приготовления пищи. Такой вариант является прекрасным решением для небольшой по размерам кухни.
Плоские – вытяжную трубу заменяет фильтр, вследствие чего прибор более компактен, однако отличается небольшой мощностью.

Расчет высоты установки вытяжки

Высота определяется в зависимости от выбранной модели. К прибору приложена инструкция, в которой указывается расстояние, на котором необходимо монтировать устройство. Как правило, монтаж осуществляется примерно в 65-90 см от плиты. Превышение нижнего порога недопустимо, поскольку может привести к расплавлению вытяжки или ее отдельных частей. Что касается верхнего порога, его можно выбирать в соответствии со своим ростом.

При использовании электрической плиты порог ниже (он составляет 65-70 см), а в случае газовой плиты порог выше – от 75 до 90 см.

Варианты купольной вытяжки и процесс установки

Приборы купольного типа бывают:

Пристенные (каминные) – их крепление производится на поверхность стены. По устройству напоминают вентиляционные системы, предназначенные для каминов.
Угловые– используются в редких случаях, при расположении плиты в углу.
Островные – их установка целесообразна на кухнях больших размеров, в частности – в столовых, где плита находится в центре кухни. Такие вытяжки крепятся непосредственно к потолку.

Материалом для изготовления вытяжек в большинстве случаев служит нержавеющая или эмалированная сталь, иногда встречаются модели из пластика или дерева. Купольные вытяжки работают в разных режимах. При установке выходящего на улицу или в систему вентиляции воздуховода функция прибора заключается в выводе воздуха из помещения.

Чтобы произвести установку купольной вытяжки, надо гофру подвести к вентиляционной системе дома и осуществить подключение к электросети. Иногда появляется необходимость в наращивании проводки или гофры.
При самостоятельном проведении работы до ее начала необходимо закончить оборудование кухни мебелью. Затем можно переходить к разметке расположения прибора с учетом рекомендуемой высоты.
Для крепления вытяжки надо выдолбить или высверлить отверстия для дюбелей. К ним на болтах крепятся опоры. На них надевается основа вытяжного устройства.
Специальный отвод вытяжки соединяется с гофрой воздуховода с соблюдением предельной герметичности.
Проводится проверка работоспособности прибора, после которой надевается верхний кожух.

Установка встраиваемой модели

Монтаж встраиваемой вытяжки осуществляется внутри кухонного шкафа. Возможна также установка вытяжной панели на выдвижной механизм, благодаря чему прибор становится абсолютно скрытым, однако такая работа требует наличия определенных навыков и некоторой профессиональной подготовки.

Вариант монтажа без выдвигания-задвигания является более упрощенным. Для его осуществления надо проделать следующие действия:

В первую очередь следует собрать шкафчик, в котором будет располагаться вытяжка. Возможно и использование уже имеющегося, хотя его придется немного перестроить. При изготовлении и монтаже шкафчика необходимо учитывать размеры кухни и уровень расположения вытяжки.
Дно планируемого шкафчика поднимается на высоту самого устройства. В дальнейшем вытяжка должна быть прикреплена к этому дну. Производится прочное крепление боковых стенок к крышке шкафчика, дно крепится с помощью евровинтов.
Сверху делается прорезь для воздуховода. Для этого можно использовать ножовку или лобзик.
Производится крепление корпуса вытяжки. Дно шкафчика необходимо снять и перенести на его поверхность схему отверстий, которые требуются для гофры и крепежных болтов.
После высверливания и вырезания отверстий корпус крепится ко дну. Затем надо прочно скрепить всю конструкцию и установить ее на прежнее место.
Последним шагом является протягивание воздуховода и его герметичное закрепление. Кабель вытягивается к предварительно подготовленной розетке, после чего прибор можно испытать.

Аналогичным способом производится установка телескопической вытяжки: по сути это та же встраиваемая модель, имеющая несколько конструктивных особенностей (к монтажу они не относятся).

Как установить плоскую вытяжку

Плоские (подвесные) модели, как правило, не имеют воздуховода. Они оснащены фильтром для очистки воздуха. Любой вид вытяжного устройства можно запускать в режиме повторной циркуляции (очистки воздуха с помощью встроенного фильтра) либо в режиме вывода воздуха на улицу. Фильтры необходимо менять по крайней мере дважды в год.

Сам процесс монтажа вытяжной модели не представляет сложности. Прибор имеет особое крепление – остается лишь перенести отметки на поверхность стены. Расстояние между ними должно соответствовать отверстиям на креплении. Просверлив стену, надо забить дюбели и произвести крепление навесов с помощью отвертки или шуруповерта. На них закрепляется вытяжной прибор, после чего производится подсоединение к сети.

Установка гофры на вытяжку

В случае расположения вентиляционного отверстия над плитой его соединение с вытяжкой осуществляется с помощью небольшого переходника. Однако во многих случаях они разделены большим расстоянием. В этом случае необходимо смонтировать для вытяжки специальный воздуховод, представляющий собой гладкую трубу из пластика или гофрированную на основе пластика или алюминия.
При выборе гладкой трубы круглой или квадратной формы требуется дополнительное приобретение соединительных колен для обхода углов. Помимо этого, необходимо два переходника: один используется для крепления на вытяжном устройстве, второй – для вентиляционного отверстия.
Соединения и стыки тщательно промазываются герметиком.
Если воздуховод можно спрятать в настенном шкафу, рекомендуется использовать гофру: она обойдется дешевле, к тому же монтировать ее гораздо легче. В этом случае нет необходимости в использовании переходников: гофра прекрасно огибает углы.
До начала установки гофру нужно максимально растянуть: это значительно сократит производимый в процессе работы вытяжки шум.
При выборе диаметра трубы необходимо ориентироваться на параметры выходного отверстия вытяжки.
Фиксация гофры на патрубке вытяжки осуществляется с помощью хомута, а на отверстии вентиляции – с использованием специальной решетки.

Поскольку со временем в воздуховоде скапливается гарь, препятствующая свободному прохождению воздуха, его надо хотя бы дважды в год чистить или заменять новым.

Подключение к вентиляции

В любом доме имеется система естественной вентиляции, к которой можно осуществить подключение кухонной вытяжки.

Работа по подключению несложная. Для нее потребуется особый щиток, оснащенный отверстием для крепления трубы, который закрепляется на месте решетки вентиляционной отдушины.

Проблема может состоять в следующем: в старых многоэтажных домах не предусмотрена установка вытяжных приборов. По этой причине отсутствуют и индивидуальные вентиляционные каналы: есть один общий канал. При подключении жильцами вытяжек в вентиляционной системе меняется давление воздуха. В итоге запахи затягиваются в вентиляционные отверстия соседних квартир или (при установке вытяжного устройства и обратного клапана) приборы “соревнуются” по мощности. В таких случаях есть несколько вариантов решения:

Радикальным решением является смена жилья. В новостройках имеются индивидуальные вентиляционные каналы.
Можно прибегнуть к помощи специалиста по вентиляции, который произведет оценку состояния вентиляции и даст совет по выбору модели, которую можно устанавливать, не нанося вреда соседям. При необходимости вентиляционщик произведет чистку воздуховодов шахты.
Прекрасным решением является приобретение рециркуляционного устройства.
Также можно создать индивидуальную систему вентиляции, при которой устраивается вентиляционное отверстие или небольшое окно, ведущее на улицу. Для работы используется перфоратор. Надо рассчитать ход воздуховода на кухне и определить наиболее подходящее место. Готовое окно заделывается решетчатым щитком. Гофра выводится в него.

Выбор места для установки розетки для вытяжки

Подготовка новой розетки для вытяжки должна проводиться до начала установки прибора. При выборе розетки необходимо учитывать, что большинство моделей вытяжных устройств оснащены трехжильными проводами.

Запрещена установка розетки около мойки и возле плиты. Оптимальным вариантом является ее монтаж над навесными шкафами – примерно на высоте 2 метра. Розетку надо переместить влево или вправо от центра вытяжки. При выборе более открытого места можно задекорировать розетку, используя специальный короб. Не следует скрывать ее за громоздкими приборами или подвесными шкафами.

Порой в домах происходят перепады напряжения, в результате которых мотор вытяжки может перегореть или в определенной степени повредиться. Для предупреждения подобной ситуации необходимо произвести заземление розетки.

Просмотров
