Соединение между 1и 2 этажом. Возведение деревянных перекрытий между этажами: подробная технология строительства. Пошаговая инструкция строительства пола

Планируя строительство загородного коттеджа, владельцу приходится решать непростой вопрос выбора перекрытий. Одни подрядчики советуют ему использовать железобетонные панели, другие настаивают на использовании в качестве перекрытия деревянных балок.

Мы решили помочь новичкам выйти из затруднительного положения. В нашей статье вы найдете обзор достоинств и недостатков деревянных межэтажных перекрытий.

Полезные советы по их монтажу и важные нюансы выполнения этой работы также не будут лишними. Надеемся, что полученная информация пригодится вам на стройке и поможет избежать серьезных ошибок.

В сознании граждан сложился стереотип, согласно которому панели из сборного железобетона — единственно возможное решение для любого здания. Преодолеть его не трудно.

Достаточно перечислить преимущества деревянных балочных перекрытий:

• Минимальная стоимость (1 м3 бруса в несколько раз дешевле 1м3 пустотных панелей);
• Нагрузка на стены в 2-3 раза меньше, чем от панелей. Это позволяет существенно снизить расход арматуры и бетона при устройстве фундамента;
• На небольших пролетах (до 4 метров) деревянные балки можно укладывать вручную, используя простейшие приспособления (лебедку или подъемный блок). Смонтировать тяжелые плиты без мощного крана – задача нереальная;
• Низкая трудоемкость и высокая скорость работ (по сравнению с заливкой монолитного ж/б перекрытия);
• Экологичность (в бетоне используется гранитный гравий, радиационный фон которого может существенно превышать норму).

Как известно, достоинства не бывают без недостатков. У перекрытий из древесины их немного:

• Повышенная деформативность. Проявляется в эффекте вибрирования при хождении и образовании трещин в местах примыкания перегородок из гипсокартона;
• Низкая огнестойкость (без специальной пропитки);
• Относительно небольшая длина (не превышает 6 метров). У ж/б панелей она достигает 7,2 метра.

К числу недостатков данных конструкций некоторые авторы тематических статей относят образование трещин в штукатурке потолка и плохую изоляцию ударного шума. Однако, при грамотном подходе к монтажу две эти проблемы решаются просто и надежно. Для этого ниже несущих балок укладывают ряд менее толстых брусьев, специально предназначенных для подшивки потолка (гипсокартон, ОСП, вагонка, доска).

Подшивочный брус также, как и основной ставится на стену, но ниже, и к нему крепится облицовка потолка. Это решение встречается не часто, хотя оно грамотное и его история насчитывает не одно столетие, кроме отсечки структурного шума второго этажа такой вариант избавляет от трещин в потолке. Они появляются в том случае, когда балка служит опорой пола второго этажа и одновременно к ней подшивается потолок первого этажа. От вибрации и ударной нагрузки в отделке появляются трещины.

Области применения и расчет деревянных перекрытий

• в зданиях, построенных из древесины (каркасных и рубленых);
• в дачных домах, рассчитанных на летнюю эксплуатацию;
• в хозяйственных постройках (сараях, банях, мастерских);
• в быстровозводимых домах сборно-разборного типа.

Кроме перечисленных вариантов, деревянные конструкции для межэтажных перекрытий можно использовать в коттеджах, предназначенных для круглогодичного проживания. Только в этом случае нужно использовать двухрядную систему установки балок, о которой мы рассказали выше.

Подбирать сечение бруса по принципу «чем толще, тем лучше», мы не советуем. Есть простая методика расчета, взятая из строительных нормативов.

Согласно ей, высота деревянной балки должна быть не меньше 1/25 размера перекрываемого пролета . Например, при 4-х метровом расстоянии между стенами нужно купить пиловочник с высотой сечения (Н) не менее, чем 400/25 = 16 см при толщине (S) 12 см. Для создания запаса прочности найденные параметры можно увеличить на 2-3 см.

Второй параметр, который нужно правильно выбрать — количество балок. Он зависит от их шага (расстояния между центральными осями). Зная сечение бруса и размер пролета, шаг определяют из таблицы.

Таблица. Выбор шага балок

Указанная в таблице расчетная нагрузка 350-400 кг/м2 является максимальной для второго этажа. Если он не будет жилым, то ее величина не превысит 250 кг/м2.

Планируя раскладку брусьев, нужно учесть, что два крайних должны отступать от торцевых стен не менее, чем на 5 см. Остальные балки распределяют по стенам равномерно (в соответствии с выбранным шагом).

Этапы и особенности монтажа

Технологически устройство перекрытия по деревянным балкам нельзя назвать сложным. Главное внимание следует уделить выравниванию балок по горизонтали и качеству заделки их концов в массив стены. Просто положить брусья на кладку и заложить их кирпичом нельзя. Необходимо обеспечить им надежную связь со стенами и качественно защитить древесину от гниения.

Варианты заделки балок в зависимости от материала кладки, вида стеновых конструкций (наружная, внутренняя, дымоход) и способы их крепления приводятся на рисунках.

Длина опорной части балок в кирпичной и блочной стене должна составлять не менее 16 см (в деревянной 7-8 см). Если вместо бруса используются спаренные доски, поставленные на ребро, то их заделывают в кладку не менее, чем на 10 см.

Боковые части балок, контактирующие со стеной, оборачивают 2 слоями пергамина или 1 слоем рубероида. Опытные мастера обрезают торцы брусьев под углом (60-70°) и оставляют неизолированными, при этом не забыв обработать их антисептирующим составом на ровне с остальной частью. Так обеспечивается «дыхание» древесины, обернутой гидроизоляцией.

При монтаже перекрытия по бокам у каждого бруса оставляют небольшие зазоры (3-5 см), заполняемые минватой или паклей. В пространство между торцом каждой балки и стеной тоже ставят теплоизолятор. Так устраняют «мостик холода» возникающий за счет уменьшения толщины кладки.

При устройстве перекрытий в стенах из газобетонных и арболитовых блоков рекомендуется использовать открытую заделку. В этом случае концы балок так же подрезают под углом, антисептируют и оклеивают их толем на мастике, оставляя свободными торцы.

Наружную стенку гнезда утепляют войлоком или минватой и вставляют в него короб, сделанный из кусков антисептированной доски. Его высота выбирается такой, чтобы над балкой образовался воздушный зазор (2-3 см). Через него в помещение в зоне плинтуса будет выходить водяной пар, накапливающийся в древесине. Такое решение предохраняет опорную часть балки от загнивания.

На практике застройщики чаще всего используют более простой метод заделки без использования утеплителя и деревянного короба, закрывая лаги обрезками блоков или просто растровом.

Брусья перекрытия опирают на , который используется для повышения пространственной жесткости блочной кладки.

Во внутренние несущие стены балки заделывают закрытым способом. Для увеличения жесткости перекрытия их через три связывают между собой стальными анкерными пластинами.

Участок балки, примыкающий к дымовому каналу, изолируют асбестом или другим негорючим материалом. Основной защитой от возгорания здесь служит кирпичная разделка (утолщение кладки трубы) толщиной 25 см.

В деревянных домах монтаж балочных перекрытий выполняют двумя способами:

• Врубкой в бревенчатые венцы;
• Через стальную фасонную пластину (стульчик), фиксируемую к стене с помощью резьбовых шпилек.

Монтаж перекрытия методом врубки в стены

Вариант установки балок на «стульчиках»

Если верхний этаж или чердачное помещение не будет жилым (отапливаемым), то необходимо выполнить утепление деревянных перекрытий. Для этого в пространство между балками укладывают утеплитель (минвату, эковату), предварительно расстелив по подшивке потолка слой пароизоляции.

Использовать для этой работы пенопласт не следует по трем причинам:

• Он не пропускает водяной пар, и древесина под ним загнивает;
• Не изолирует ударный шум;
• Является проблемным с точки зрения экологичности.

Конструктив утепленного перекрытия приводится на схеме.

Аналогично выполняется утепление перекрытия первого (цокольного) этажа. Разница между ними заключается в том, что подшить балки снизу из неглубокого подполья довольно сложно. В этом случае строители поступают иначе. К боковым граням балок они подбивают черепной брусок (5х5 см). На него укладывают антисептированный дощатый настил. Он служит опорой для плитного утеплителя, размещаемого в промежутках между брусьями. Под минвату подкладывают пароизоляцию. Сверху по балкам также настилают пароизоляцию. После этого к ним крепят лаги и по ним уже монтируют чистовой пол.

Минватную плиту следует ставить между брусьями как можно плотнее, чтобы исключить продувание пола. Для лучшей изоляции все стыки утеплителя обрабатывают монтажной пеной.

Контроль горизонтальности установки брусьев выполняют с помощью пузырькового уровня, уложенного на ровную длинную доску. Для выравнивания используют обрезки досок, защищенне битумной мастикой. Их подкладывают под торцы брусьев.

Полотна пароизоляции следует стелить с нахлестом не менее 10 см и проклеивать строительным скотчем все стыки.

Для снижения ударного шума перед монтажом лаг пола второго этажа по балкам укладывают звукоизолирующую ленту толщиной 5 мм. Гидроизолирующую пленку под лаги ставят только в том случае, если помещение второго уровня будет жилым. Она защитит утеплитель от попадания воды при мытье пола. Технология ее монтажа аналогична укладке пароизоляции.

Завершающий этап устройства деревянного перекрытия – монтаж чернового пола из досок, фанеры или плит OSB при помощи саморезов. После завершения этой работы настилают чистовое покрытие из ламината, линолеума, паркета и выполняют финишную отделку потолка.

При строительстве частных малоэтажных домов из дерева, бетонных блоков или кирпича между этажами чаще всего возводят деревянные перекрытия. Эти конструкции, по сравнению с альтернативными бетонными плитами, обладают рядом преимуществ. Деревянные перекрытия не перегружают стены, при монтаже не требуют привлечения грузоподъемной техники. Кроме этого, они обладают высокой прочностью, долговечностью и приемлемой ценой. Монтаж таких перекрытий достаточно прост, поэтому многие домашние мастера выполняют его самостоятельно.

Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда - доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционны е или звукоизоляционны е материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционны й слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционны х или звукоизоляционны х материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционно й пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционны й слой (обычно используют привычные теплоизоляционны е материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционны е мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Крепление балок к стене

Балки перекрытия могут соединяться со стенами несколькими способами.

В кирпичных или брусовых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.

Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными, чтобы обеспечить свободное «дыхание» древесины.

При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой). Балку опирают на основание паза через антисептированну ю и гидроизолированн ую деревянную дощечку толщиной 30-40 мм. Боковые стороны паза можно засыпать щебнем или замазать цементным раствором на 4-6 см. Каждую пятую балку дополнительно скрепляют со стеной при помощи анкера.

В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционны й материал. В некоторых случаях балки врезают в стены, выполняя соединения типа «ласточкин хвост» и т.п.

Также балки можно закрепить на стене с помощью опор из металла - стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками саморезами или шурупами. Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.

Расчет балок перекрытия

Планируя строительство перекрытия, для начала следует рассчитать конструкцию его основы, то есть длину балок, их количество, оптимальное сечение и шаг расположения. От этого будет зависеть, насколько безопасным окажется ваше перекрытие и какую нагрузку оно сможет выдерживать при эксплуатации.

Длина балок

Длина балок зависит от ширины пролета, а также от способа крепления балок. Если балки будут закреплены на металлических опорах, их длина будет равняться ширине пролета. При заделке в пазы стен, длину балок рассчитывают, суммируя величину пролета и глубину заведения двух концов балки в пазы.

Шаг расположения балок

Расстояние между осями балок выдерживают в пределах 0,6-1 м.

Количество балок

Расчет количества балок выполняют следующим образом: планируют размещение крайних балок на расстоянии минимум 50 мм от стен. Остальные балки размещают в пространстве пролета равномерно, в соответствии с выбранным интервалом (шагом).

Сечение балок

Балки могут иметь прямоугольное, квадратное, круглое, двутавровое сечение. Но классическим вариантом все же является прямоугольник. Часто используемые параметры: высота – 140-240 мм, ширина – 50-160 мм.

Выбор сечения балки зависит от ее планируемой нагруженности, ширины пролета (по короткой стороне помещения) и интервала размещения балок (шага).

Нагруженность балки высчитывают, суммируя нагрузку ее собственного веса (для междуэтажных перекрытий – 190-220 кг/м 2) с временной (эксплуатационно й) нагрузкой (200 кг/м 2). Обычно, для эксплуатируемых перекрытий, нагрузку принимают равной 350-400 кг/м 2 . Для чердачных неэксплуатируемы х перекрытий можно брать меньшую нагрузку, вплоть до 200 кг/м 2 . Специальный расчет необходим, если предполагаются значительные сосредоточенные нагрузки (например, от массивной ванны, бассейна, котла и т.п.).

Балки укладывают вдоль короткого пролета, максимальная ширина которого – 6 м. На большем пролете неизбежно провисание балки, которое приведет к деформации конструкции. Однако и в такой ситуации есть выход. Для поддерживания балок на широком пролете устанавливают колонны и опоры.

Сечение балки напрямую зависит от ширины пролета. Чем больше пролет, тем более мощную (и прочную) балку необходимо выбирать для перекрытия. Идеальный пролет для перекрытия балками составляет до 4 м. Если пролеты шире (до 6 м), то использовать необходимо нестандартные балки с увеличенным сечением. Высота таких балок должна составлять не менее 1/20-1/25 от величины пролета. Например, при пролете 5 м нужно использовать балки с высотой 200-225 мм при толщине 80-150 мм.

Конечно, самостоятельно выполнять расчеты балок необязательно. Можно воспользоваться готовыми таблицами и диаграммами, в которых указаны зависимости размеров балок от воспринимаемой нагрузки и ширины пролета.

После выполнения расчетов можно приступать к устройству перекрытия. Рассмотрим весь технологический процесс, начиная с фиксирования балок на стены и, заканчивая, финишной обшивкой.

Технология устройства деревянного перекрытия

Этап #1. Установка балок перекрытия

Чаще всего балки устанавливают с заведением их в пазы стен. Такой вариант возможен, когда монтаж перекрытия ведется на стадии строительства дома.

Процесс монтажа в этом случае выполняется следующим образом:

1. Балки покрывают антисептиками и антипиренами. Это необходимо, чтобы снизить склонность деревянных конструкций к гниению и обеспечить пожаробезопаснос ть.

2. Концы балок подрезают под углом 60°, выкрашивают их битумной мастикой и оборачивают рубероидом в 2 слоя (для гидроизоляции). При этом торец должен остаться открытым, для свободного выхода через него водяных паров.

3. Начинают монтаж с установки двух крайних балок, которые размещают на расстоянии 50 мм от стен (минимум).

Брусья заводят в «гнезда» на 100-150 мм, оставляя вентиляционный зазор между древесиной и стенами не менее 30-50мм.

4. Для контроля горизонтальности балок устанавливают по их верхней плоскости на ребро длинную доску, а поверх нее – пузырьковый уровень. Чтобы выровнять балки по уровню, применяют деревянные плашки разной толщины, которые подкладывают в нижнюю часть паза на стене. Плашки предварительно должны быть обработаны битумной мастикой и высушены.

5. Чтобы исключить скрип балки и перекрыть доступ холодного воздуха, зазор заполняют минеральным утеплителем или паклей.

6. По уложенной контрольной доске выкладывают остальные, промежуточные, балки. Технология их заведения в гнезда стен такая же, как и при монтаже крайних балок.

7. Каждая пятая балка дополнительно закрепляется к стене при помощи анкера.

Когда дом уже построен, то установку балок для перекрытия проще выполнить с помощью металлических опор. В этом случае процесс монтажа таков:

1. Балки пропитывают антипиренами и антисептиками.

2. На стенах, на одном уровне, в соответствии с рассчитанным шагом балок, фиксируют опоры (уголки, хомуты, кронштейны). Крепление выполняют саморезами или шурупами, вкручивая их в отверстия опор.

3. Балки укладывают на опоры и фиксируют их саморезами.

Этап #2. Крепление черепных брусков (при необходимости)

Если удобнее настилать «пирог» конструкции перекрытия сверху, то есть со стороны второго этажа, по кромкам балок с обеих сторон набивают черепные бруски с сечением 50х50 мм. Нижняя часть брусков должна идти вровень с поверхностью балок. Черепные бруски необходимы для того, чтобы укладывать на них доски наката, являющиеся черновой основой для потолка.

Без черепных брусков можно обойтись, если подшивать доски наката снизу, со стороны первого этажа. В этом случае их можно крепить непосредственно на балки, с помощью саморезов (гвозди не подходят, так как их сложно забивать вертикально в потолок).

Этап #3. Крепление досок наката для черновой основы потолка

При монтаже со стороны второго этажа на черепные бруски гвоздями или саморезами закрепляют доски наката (возможно использование OSB, фанеры).

При креплении наката со стороны первого этажа, доски закрепляют на балках снизу при помощи саморезов. При необходимости проложить между балками толстый слой утеплителя или звукоизоляционно го материала, вариант подшивки досок снизу предпочтителен. Дело в том, что черепные бруски «съедают» часть межбалочного пространства, а без их применения толщину перекрытия можно полностью заложить изоляционным материалом.

Этап #4. Укладка пароизоляции (при необходимости)

Пароизоляцию закладывают в конструкцию перекрытия перед утеплителем (который также может выполнять функции звукоизолятора), если есть риск попадания в него пара или возникновения конденсата. Это происходит, если перекрытие устраивают между этажами, первый из которых отапливаемый, а второй – нет. Например, над первым жилым этажом обустраивают неотапливаемую мансарду или чердак. Также пар в утеплитель перекрытия может проникнуть из влажных помещений первого этажа, например, из кухни, ванной, бассейна и т.п.

Пароизоляционную пленку укладывают поверх балок перекрытия. Полотна настилают внахлест, заводя края предыдущего полотна на последующее на 10 см. Стыки проклеивают строительным скотчем.

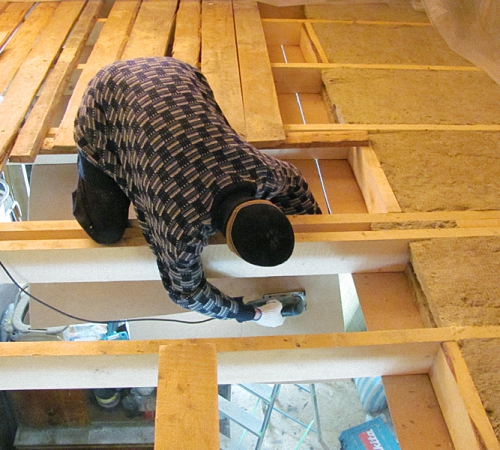

Этап #5. Устройство теплоизоляции или звукоизоляции

Между балками сверху укладывают плитные или рулонные тепло- или звукоизоляторы. Необходимо избегать щелей и пустот, материалы должны плотно прилегать к балкам. По этой же причине нежелательно применять обрезки, которые приходится стыковать между собой.

Чтобы снизить возникновение ударных шумов в перекрытии (при жилом верхнем этаже), по верхней поверхности балок укладывают полосы звукоизолятора толщиной минимум 5,5 мм.

Этап #6. Укладка гидроизоляционно й пленки

Поверх тепло- или звукоизоляционно го слоя укладывают гидроизоляционну ю пленку. Она служит для препятствия проникновения влаги с верхнего этажа в изолирующий материал. Если верхний этаж будет нежилым, то есть мыть полы там никто не будет и проникновение атмосферной влаги тоже будет исключено, гидроизолирующую пленку можно не использовать.

Гидроизоляционну ю пленку укладывают полотнами, внахлест на 10 см. Стыки проклеивают скотчем для предупреждения проникновения влаги в конструкцию.

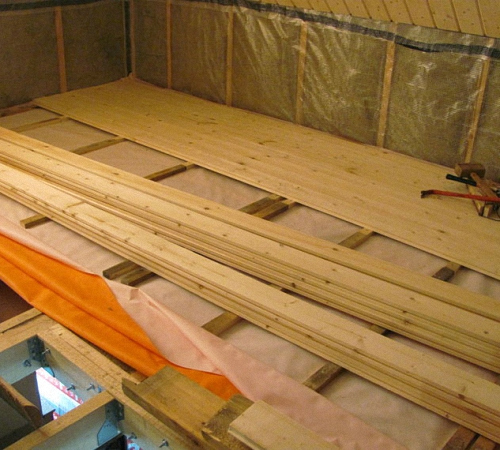

Этап #7. Крепление досок (фанеры, OSB) для чернового пола

По балкам сверху нашивается черновая основа для пола второго этажа. Можно использовать обычные доски, OSB или толстую фанеру. Крепление выполняют при помощи саморезов или гвоздей.

Этап #8. Обшивка перекрытия снизу и сверху финишными покрытиями

Поверх черновой основы снизу и сверху перекрытия можно укладывать любые подходящие материалы. На верхней стороне перекрытия, то есть на полу второго этажа, устраивают покрытия из ламината, паркета, ковролина, линолеума и т.д. При обустройстве пола нежилого чердака, черновые доски можно оставить без обшивки.

На нижней поверхности перекрытия, которая служит потолком для первого этажа, нашивают потолочные материалы: деревянную вагонку, пластиковые панели, гипсокартонные конструкции и т.п.

Эксплуатация перекрытий

Если в конструкции были использованы балки с большим запасом прочности, уложенные с небольшим шагом, то такое перекрытие долго не будет нуждаться в ремонте. Но все же проверять балки на прочность нужно регулярно!

При повреждении балок насекомыми или в результате переувлажнения, выполняется их укрепление. Для этого ослабленная балка вынимается, заменяется на новую либо усиливается при помощи прочных досок.

Все фото из статьи

Следует сразу отметить, что деревянное перекрытие между этажами своими руками можно устанавливать не только для деревянных зданий, но также для кирпичных, блочных и бетонных конструкций. Причём, это относится не только к этажам помещения, но и к подвалам, полу и чердакам, где без такого устройства просто не обойтись, только техническое обеспечение здесь уже может несколько отличаться по конструкции.

Но, давайте поговорим об этом более подробно, а ещё мы хотим предложить вам к просмотру видео в этой статье.

Предъявляемые технические требования

• Если конструкция деревянного перекрытия второго этажа будет разделять помещения с разницей по температуре более 10⁰ (Цельсий, Кельвин, Реомюр), то в таком случае вам придётся обязательно устанавливать теплоизоляцию – наиболее ярко это отражается в обустройстве чердака и пола в парилке, где без этого просто не обойтись.
• Кроме того, балки из любого материала должны иметь достаточную прочность, чтобы выдержать нагрузку не только от собственной массы, но также вес всей строительной конструкции, мебели, различного оборудования и людей, а кроме того, иметь запас прочности . Так, минимальные расчетные данные предельной нагрузки для межэтажного и цокольного перекрытия должны составлять от 210 кг/м 2 , а для чердака от 105 кг/м 2 .

• Кроме того, для деревянных балок существуют предельные значения для прогиба , где между этажами или на цоколе оно составляет не более 1/250, то есть 4 мм на один погонный метр, так, для 4-метровой балки в центре это значение будет составлять 4/250=0,016м=16 мм. В тех случаях, когда на полу предусмотрена укладка керамической плитки, то это значение уменьшается до 1/400 — 2,5 мм на погонный метр, а для чердаков оно, наоборот, увеличивается – 1/200 или 5 мм на погонный метр.
• Также очень важно уделять внимание звукоизоляции – порог мощности проникновения шума не должен превышать 40-50дцБ для жилых помещений (материалом для этого обычно служит утеплитель и чаще всего, это минеральная вата). Но звук не должен проникать не только из другого помещения – сюда также относятся трубы канализации и водоснабжения.
• Когда производится расчет деревянного перекрытия между этажами, то учитывается также и длина деревянных балок , где для всех помещений она не должна превышать 5м, а для чердаков – 6м. В тех случаях, когда площадь комнаты получается больше, то под балками устанавливаются дополнительные опоры.

Примечание. Не следует забывать, что древесина является горючим материалом и, к тому же, подверженным гниению, грибку и плесени при создании определённых условий.
Поэтому, при монтаже междуэтажное перекрытие по деревянным балкам следует обрабатывать огнестойкими и бактерицидными составами (зачастую все эти качества заключаются в одном и том же растворе).

Монтаж и обработка

Теперь давайте разберёмся, как сделать деревянное перекрытие между этажами, которое будет представлять собой устройство из балочного каркаса (брус или бревно), который с двух сторон (снизу и сверху) обшивается досками или листами типа фанеры, ДВП, ДСП и ОСП.

Для утепления и звукоизоляции между балками укладывают утеплитель для деревянных перекрытий , которым может быть любая минеральная вата (стекловата, камневата, шлаковата), пенопласт, керамзит или пропитанные каким-либо огнестойким бактерицидным составом опилки.

В тех случаях, когда перекрытие делается в банях, то большое внимание следует уделять гидроизоляции – как правило, это полиэтиленовые или полипропиленовые паропроницаемые плёнки, которые пропускают влагу только в одном направлении. Такая плёнка состоит из множества воронкообразных колбочек, которые впитывают и пропускают через себя молекулы воды только с широкой (шершавой) стороны, в то время как с другой (гладкой) стороны влага не проходит.

Поэтому, такая гидроизоляция монтируется шершавой стороной к утеплителю со стороны парной, а расположенном выше помещении — наоборот.

Длина	Поперечное сечение балки
	При ширине пролёта 600 см	При ширине пролёта 1000 см
2000	75×100	75×150
2500	75×150	100×150
3000	75×200	100×175
3500	100×150	125×175
4000	100×175	125×200
4500	100×200	150×200
5000	125×200	150×225
5500	150×200	150×250

В расположенной выше таблице вы видите расчёты поперечного сечения сосновых балок из расчёта удельной нагрузки на перекрытие в 400 кг/м 2 . Но не забывайте о том, что, несмотря на увеличение толщины, балки длиной 10м нуждаются в дополнительной поддержке. Не обязательно ставить его под каждый профиль – можно просто установить поперечный брус такого же сечения и подпереть его одним или двумя столбами.

Чердачные и межэтажные перекрытия

Монтаж перекрытий из пиломатериалов может осуществляться с помощью досок, фанеры, ОСП (OSB), ЛСП и ДВП, которые укладываются сверху на балки, а снизу на черепные бруски или вырезанные в балках четверти (цена материала примерно одинакова).

Нижний настил выполняет функцию чернового пола, на который укладывают утеплитель, но его так же можно крепить снизу непосредственно к балкам и тогда он одновременно будет играть роль чернового потолка.

Расстояние между каркасными брусьями или брёвнам в большой степени зависит от толщины досок или панелей, которые служат для чернового пола и несут на себе динамическую нагрузку (хождение или перестановка мебели). Например, если вы будете использовать половицы 25 мм толщиной, то для мансардного этажа понадобится шаг 500 мм, а для жилой комнаты не более 400 мм, поэтому, доски для пола желательно использовать более толстые – 40-50 мм.

Для деревянного перекрытия на цоколь или ростверк фундамента черепной брусок необходим в любом случае, так как благодаря ему, вы сможете утеплить пол, то есть, он будет фиксировать панели или доски, на которые укладывается утеплитель.

Чаще всего такой черновой пол делают из бревенчатого наката, горбыля или необрезных и нестроганных досок, которые 50×50 мм, 50×40 мм или 40×40 мм и в некоторых случаях даже не прибиваются гвоздями и не прикручиваются саморезами.

Обратите внимание!
Можно вырезать в балках четверть, но это займёт гораздо больше времени.

Для утепления чернового пода преимущественно используют керамзит, шлак, ухой песок, обработанные антисептиком и огнезащитным составом стружки и опилки, а также толстую минеральную вату (100 мм или более). Не забывайте о том, что грунт может отдавать свою сырость, поэтому снизу подстилают плотный полиэтилен или рубероид, а если это помещение парной, то такая же защита будет нужна и сверху.

Звукоизоляция с утеплением

В тех случаях, когда деревянные перекрытия между этажами в кирпичном доме (блочном, каменном, деревянном) делается для чистового пола жилой комнаты, то температура последнего не должна быть ниже температуры воздуха в помещении больше, нежели на 2⁰C. Такой параметр не относится к парной бане, так как там выдержать его просто невозможно (разве что с системой тёплого пола).

Поэтому, для обустройства теплового барьера, который одновременно будет выполнять функцию звукоизоляции, используют современные синтетические и минеральные материалы, которые не боятся поражения различными микроорганизмами.

Примечание. Как мы уже упоминали, чаще всего для утепления и звукоизоляции используют различную минеральную вату.
Но для бани лучше не использовать шлаковату – она сделана из расплавов доменного шлака и содержит маленькие частички железа.
Под воздействие влаги они ржавеют, и вата оседает, что приводит к увеличению теплопроводности материала.

В большинстве случаев, если помещение не имеет повышенной влажности, в качестве гидроизоляции используют рубероид, плотно настилая его в два слоя, но можно для этого также использовать плотный полиэтилен (не путать с целлофаном!).

Затем на подстеленную плёнку укладывают утеплитель, причём нужно следить за тем, чтобы не оставалось щелей и если это пенопласт или экструдированный пенополистирол, то все зазоры задуваются монтажной пеной.

Заключение

Обустраивая перекрытие первого этажа по деревянным балкам, вы в некоторых отношениях выигрываете. Во-первых, такая конструкция имеет малый вес, во-вторых, это обойдётся гораздо дешевле бетонных плит и, в-третьих, древесина является экологически чистым материалом.

Если рассматривать вопрос, как сделать пол на втором этаже, необходимо для начала определиться, какие именно функции он будет выполнять? Если это чердачное помещение и использоваться будет только для хранения различных вещей, то в данном случае разница только в покрытии – достаточно в качестве настила использовать черновые доски. Сечение балок тоже можно уменьшить, так как нагрузки в чердачном помещении будут значительно меньше, чем в помещении, которое используется как жилое. Такой пол будет значительно дешевле и позволит безопасно перемещаться. Что касается других операций по утеплению, паро- и влагозащите, их необходимо выполнять вне зависимости от условий эксплуатации пола.

Виды перекрытий

Межэтажное перекрытие в доме, как правило, бывает деревянное или бетонное. В том и другом случае работы достаточно сложные и требуют необходимых знаний. Следует помнить, что спешка или попытка сэкономить на данной конструкции может привести к печальным последствиям и дорогостоящим переделкам. По этой причине, если перекрытие второго этажа предполагается выполнять самостоятельно, необходимо составить детальный план работ, определиться с материалами и их количеством.

При выборе материала следует учитывать основные технические характеристики, которыми должен обладать пол.

Прежде всего:

• должен быть достаточно прочным и безопасным при эксплуатации;

• соответствовать всем техническим требованиям;

• иметь защиту от гниения и возгорания;

• обеспечивать сохранение тепла и обладать шумоизоляцией.

Конечно, не стоит перегружать пол лишними конструкциями, но в тоже время он должен соответствовать всех эксплуатационным требованиям.

Деревянные перекрытия

Вне зависимости от первоначальных планов при строительстве дома в любом случае потолочные балки перекрытия присутствуют и, как правило, они должны быть достаточно прочными, если дом монтируется по всем правилам.

Устройство пола второго этажа следует начинать именно с данных балок. Если дом на стадии строительства и в проекте запланировано использование второго этажа, следует помнить, что размер балок зависит от размера пролета.

Например:

• сечение балки 75×100 мм при пролете 2200 мм;

• 100×175 мм или 125×200 мм при пролете 3200 мм

Иногда используют доски, которые сшиваются между собой, образуя имитацию бруса. Но, как показывает практика, в большинстве случаев применяют балки размеров 150×150 мм или 200×200 мм. Направление укладки балок выбирается по направлению самого меньшего расстояния между стен. Балка своими концами должна опираться на стену не менее 90 мм. Рекомендуется балки использовать из сосны, так как материалы из данного вида дерева обладают достаточной легкостью, но в тоже время выдерживают большие нагрузки. При этом дерево должно быть полностью сухим и хорошего качества.

Установка бруса выполняется в предварительно подготовленные углубления в кирпичной кладке или же тоже в брусе. Следует помнить, что балки перед установкой необходимо обработать соответствующими защитными составами. Если деталь будет опираться на кирпичную стену, в местах соприкосновения дерева с кирпичом необходимо проложить гидроизоляционные материалы. Если дом деревянный, в углублении в стене, куда будет устанавливаться балка, рекомендуется проложить паклю или другой материал с такими же свойствами.

Далее к балкам прибивают черновой пол, который одновременно служит черновым потолком. Если по каким-то причинам детали уложены на небольшом расстоянии, бывают попытки сэкономить на черновой доске, и к балкам сразу прибивают чистовой потолок. Не следует этого делать, так как материал, который используется для чистовой подшивки, не всегда способен выдерживать нагрузки, которые возникают после укладки утеплителя и защитных компонентов.

Есть еще один вариант монтажа чернового пола. К балкам с обеих сторон по всей длине, крепится брусок 40×50 мм или 50×50 мм, и уже на эти бруски монтируется черновой пол в размер, соответствующий ширине между балками.

Менее распространенный способ – это в балках делают пазы, в которые устанавливаются доски чернового пола. При таком вариант размер бруса необходимо подбирать с учетом размера данных пазов.

После укладки черновой доски следует уложить термозащитную пленку (тип данного материала используется любой). Пленка укладывается между балок так, чтобы ее края налегали на саму деталь. Желательно пленку закрепить с помощью степлера. Следует помнить, что пленка укладывается гладкой стороной вверх, а шершавой – вниз. В противном случае она не сможет выполняться свои функции. В качестве дешевых материалов в данном случае можно использовать рубероид или просто растров из глины и песка.

После того, как пленка уложена, укладывается утеплитель. В качестве него можно использовать различные материалы. Самым распространенным является минеральная вата. Что касается данного продукта, вне зависимости от рекламных обещаний и советов знающих специалистов, необходимо помнить, он изготовлен на основе стекловолокна, связующим элементом являются фенольные смолы. В любом случае испарения будут присутствовать, и микроскопическая пыль также. В некоторых случаях пространство между балками засыпают керамзитом, шлаком, опилками или укладывают пенопласт. Если необходимо обеспечить повышенную звукоизоляцию, целесообразно использовать пенофол и песок. В пространство между балок укладывается слой пенофола и засыпается слоем песка около 5 см.

Кстати, в старину в качестве звукоизоляции еще использовали смесь земли с дубовыми листьями – это самый дешевый способ. В любом случае, следует учитывать, что слой утеплителя должен быть не менее 50 мм, иначе он не будет выполнять свои функции. Если помещение второго этажа будет постоянно отапливаться и использоваться как жилое, утеплитель в межэтажном перекрытии можно исключить (достаточно обеспечить хорошую звукоизоляцию).

Следующим действием будет укладка еще одного слоя пленки, выполняющей функции пароизоляции. Ее можно уложить непосредственно на утеплитель, но лучше, если между утеплителем и пленкой будет небольшое пространство. Поэтому крепится пленка непосредственно к балкам.

После всех операций начинается укладка пола на втором этаже. Для монтажа используют обрезную доску без паза, если пол предполагается далее покрывать ДСП или другими плитами. В идеале применять половые доски с пазом. В данном случае они ложатся плотно, без каких-либо зазоров.

В качестве экономии материала в некоторых случаях доски укладываются сразу на балки. Но в идеале на балки нужно уложить бруски сечением 50×50 мм на расстоянии, равном расстоянию балок, и уже на них проводить укладку пола.

Бетонное перекрытие

Еще одна конструкция второго этажа – это монтаж пола на бетон. Если перекрытие уже смонтировано, необходимо сделать выравнивание. Т.е. жидким раствором выполняется стяжка основания, при этом для придания прочности в раствор добавляют фиброволокно.

Когда стяжка готова, приступают к монтажу самого пола. По сравнению с деревянным перекрытием, бетонная монолитная плита является более прочным и долговечным вариантом.

Монтаж следует начинать с разметки, предварительно определив, какая будет высота полов второго этажа, чтобы устанавливать опалубку. Непосредственная установка опалубки – достаточно трудоемкий и ответственный момент. Необходимо обеспечить полностью горизонтальное ее размещение. Вертикальные стойки, которые будут удерживать всю конструкцию должны быть достаточно прочными, чтобы выдержать вес бетона на период его застывания.

После того, как опалубка установлена согласно всем расчетам, начинают выполнять армирование. Для этих целей используют прутья арматуры сечением 12 мм. Их необходимо увязать между собой таким образом, чтобы получились квадраты. Желательно, чтобы размер квадрата был около 20 см.

Заливку перекрытия бетоном лучше проводить в один прием: это обеспечит однородность конструкции и более высокие эксплуатационные качества. Для приготовления бетона достаточно будет использовать цемент марки М400, который смешивают с песком и мелким щебнем в соотношение 1:3. После заливки удаляют воздух из бетона (для этой операции подойдет строительный вибратор).

При идеально ровной стяжке можно чистовое покрытие пола устанавливать прямо на бетон, предварительно уложив гидроизоляционный материал и выравнивающее основание, которое будет также служить амортизирующей подушкой. В некоторых случаях между бетонной стяжкой и досками укладывают лаги, чтобы создать или дополнительное утепление, или звукоизоляцию. В таком случае необходимо по уровню выставить лаги и обеспечить между ними и бетонным основанием хорошую гидроизоляцию. Дальнейшая укладка половых досок проводится по обычному способу. Т.е. к лагам крепится доска, а на нее при необходимости другие покрытия в зависимости от интерьера.

А если ванная комната?

Если на втором этаже предполагается обустройство ванной комнаты и туалета, необходимо перед заливкой бетонного перекрытия предусмотреть места под коммуникации, в частности канализационный слив и трубы под воду. Если перекрытие пола второго этажа деревянное, необходимо учитывать нагрузки, которые будут действовать в месте расположения ванной комнаты.

Ванна весит около 200 кг, и вес еще удвоится при заполнении водой. Соответственно, обычную нагрузку, действующую на деревянные перекрытия, необходимо удвоить. Один из выходов – увеличить размер сечения балок, и уменьшить расстояние между ними в месте предполагаемой ванной комнаты. Особое внимание нужно уделить влагоотведению и дополнительной защите древесины, чтобы исключить образование плесени и, как итог, гниение деревянных конструкций.

Доску на пол лучше использовать из лиственницы, вяза или ольхи, так как данные породы древесины, находясь во влажной среде, делаются только прочнее и долговечнее. Если в ванной комнате предусмотрен душ, необходимо будет выполнить отвод воды, как правило, в данном случае используют трап с сухим запирающим элементом. Монтаж необходимо проводить таким образом, чтобы через сливной трап уходила вся вода, которая попадает на пол душевой комнаты. Гидроизоляционные материалы должны обладать высокой адгезией и иметь достаточную эластичность.

Дополнительные работы при монтаже

Распространенная проблема – скрип деревянных полов. Как правило, это происходит потому, что доски крепятся на гвозди, а они со временем ослабляются, тем самым образуя зазоры между досками и лагами, что и является причиной скрипа. Чтобы этого избежать в будущем, при укладке половых деталей рекомендуется пользоваться шурупами вместо гвоздей.

Также скрип может быть и на бетонном основании. В данном случае причиной могут быть зазоры между лагами и бетонным основанием. Не стоит торопиться или лениться, необходимо лаги устанавливать таким образом, чтобы они плотно ложились на бетон. Если игнорировать рекомендации, в будущем потребуется сложная доработка пола, что сделать не всегда возможно.

Еще один нюанс, который необходимо предусмотреть при монтаже – это лестничный проем на второй этаж. В данном случае все зависит от того, как будет использоваться помещение второго этажа. Если это будет просто чердачное помещение, достаточно небольшого люка. Если помещение будет жилым, лестничный проем должен быть больших размеров, и параметры зависят от интерьера и типа самой лестницы. Но в том и другом случае размер должен быть удобен для пользования, вне зависимости часто им будут пользоваться или нет.

Еще один из проемов, который необходимо предусмотреть при монтаже межэтажного перекрытия – это проем под печную трубу. Если перекрытие бетонное, достаточно будет под размер дымохода смонтировать проем. При деревянном перекрытии есть свои нюансы. Печь и, соответственно, дымоход – это источник возможного возгорания, и по этой причине необходимо побеспокоиться о пожаробезопасности. Проем в данном случае должен быть больших размеров, чем размер самого дымохода.

Итак, как понятно в итоге, в любом случае точное соблюдение всех технических рекомендаций позволит сделать качественный и долговечный пол на втором этаже.

В процессе строительства многоэтажного здания, одним из главным вопросов выступает тип обустройства пола на втором этаже. Как рассчитать правильную нагрузку и как сделать полы второго этажа такими, чтобы они обладали высокими эксплуатационными характеристиками рассмотрим далее.

Установка деревянного пола на втором этаже уместна как в деревянном, таки и в кирпичном здании. Деревянные полы делают помещение уютным, они безвредны для здоровья и излучают красивый свет.

Технические параметры сооружения деревянного пола на втором этаже отличаются такими требованиями к полу:

• он должен обладать максимальной жесткостью, и при этом иметь минимальную величину прогиба;
• при установке деревянного пола следует соблюдать все технологические требования и в то же время конструкция должна быть упрощенной;
• функциональная сторона предполагает устойчивость пола перед воздействием влаги, истиранием, длительность и надежность эксплуатации;
• деревянный пол должен быть гигиеничным, пожаробезопасным;
• должен обеспечивать тепло- и шумоизоляцию;
• обязательным критерием выступает наличие гидро- и пароизоляции;
• полное соответствие несущей способности эксплуатационной нагрузке на здание.

Эстетический аспект сооружения деревянного пола предполагает привлекательность внешнего вида и совместимость с общей стилистикой помещения.

На пол второго этажа возлагается определенный тип нагрузки, мебель, люди, проживающие в комнатах, отопительные приборы и т.д.

Предлагаем ознакомиться с инструкцией по сооружению пола на втором этаже по деревянным балкам.

Среди разновидностей деревянных полов выделяют всего два их варианта:

• лаговый,
• балковый.

Пол, сооруженный на основе балок предполагает низкий расход средств, так как эти материалы менее дорогие, чем лаги. Кроме этого балки обеспечивают высокий уровень стойкости перед нагрузками, а, значит, пол прослужит очень долго.

Единственным недостатком в сооружении пола на балках, выступает его низкий уровень звукоизоляции. Балки устанавливаются в каркасную часть здания, и поэтому уровень шума увеличивается в несколько раз.

Перед началом работ по обустройству пола на балках следует точно определить количество балок, которые потребуются в процессе выполнения работы. Кроме этого, следует правильно рассчитать интервал, между укладываемыми балками.

Существуют два метода, которые помогут это сделать:

• компьютерная программа, в которой необходимо указать площадь пола и некоторые параметры помещения;
• стандартный размер сечения, который составляет 15х15 или 20х20 см.

Самым наилучшим вариантом дерева, который подходит для обустройства пола на втором этаже выступает сосна. Материалы, изготовленные на ее основе отличаются легкостью и одновременной прочностью.

Для установки бруса в здании, изготовленном из кирпича и дерева производится разными способами.

При обустройстве кирпичного здания, заранее предусматривают специальные углубления, в которые будет устанавливаться брус. После установки балки, следует наглухо заделать стыки между ею и стеной.

Кроме этого, следует выполнить определенные правила, которые обязательны при работе с деревянными балками:

• перед установкой балки обрабатывают пожаробезопасными и антисептическими средствами;
• не используйте смолу, для покрытия всей площади балок, так как дерево не сможет самостоятельно пропускать воздух, а значит на полу будет накапливаться конденсат;
• расстояние между несущей стеной и брусом составляет максимум пять сантиметров.

Для установки балок в деревянном доме, необходимо всего лишь вырубать специальные ячейки, в которых будет располагаться брус. Все предыдущие требования, касательно обработки древесины также применяются.

Инструкция по сооружению деревянного полов по балкам второго этажа:

1. Первый этап работы включает установку чернового пола из обыкновенных досок или брусков. Их следует подогнать касательно размеров помещения или всего этажа. Следите за ровностью пола и за качеством укладки досок.

2. Следующий этап предполагает гидроизоляцию настила, для этого применяются современные рулонные материалы. Более простым способом гидроизоляции, который не требует особых вложений, выступает обработка чернового пола при помощи глиняно-песчаного раствора. Возможен вариант укладки рубероида, листы которого должны плотно прилегать друг к другу.

• использование простого шлака, засыпаемого на межбрусовые участки;
• минеральная вата;
• опилки;
• пенопласт;
• керамзит.

Самым эффективным и распространенным типом утеплителя является минеральная вата, которую укладывают таким образом, чтобы обеспечить плотное ее прилегание к доскам. Такой вид укладки поможет не допустить образования мостиков холода и повысит энергетическую эффективность не только пола, но и всего здания в целом.

4. После установки утеплителя приступайте к следующему этапу - монтажу пароизоляции. Данный вариант не всегда устанавливается при монтаже деревянного пола. Хотя лучше позаботиться о наличии дополнительной пароизоляции, которая, во-первых, станет дополнительным слоем, разделяющим пол и минеральную вату, и в случае затопления или попадания небольшого количества воды, предотвратить ее контакт с утеплителем, а во-вторых, станет дополнительным защитным слоем деревянного пола.

5. В качестве завершающего этапа выступает установка основного пола. Существует два варианта проведения данного процесса:

• настил пола,
• установка лагового пола.

Для повышения качества, монтируемого пола, перед установкой настила, монтируются специальные доски, в виде лаг. С их помощью обустраивается дополнительное вентиляционное подпольное пространство, и значительно понижается уровень шума в помещении.

Возможен вариант сооружения плавающего пола, который свободно фиксируется в стенах и создает эффект плавания в пространстве. Физически данный аспект практически не ощутим, но зато он помогает значительно улучшить звукоизоляционные характеристики здания.

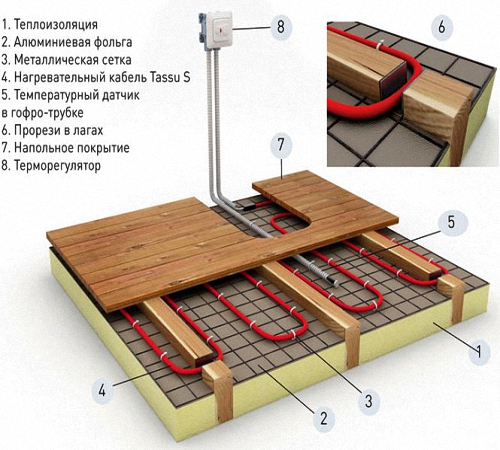

Теплый пол на втором этаже: особенности установки

Перед тем как узнать о технологии установки водяного теплого пола на втором этаже, предлагаем ознакомиться с его преимуществами и недостатками.

К достоинствам установки водяного теплого пола относят:

• равномерность в подогреве пола по всей его площади;
• незаметность всех отопительных компонентов, используемых в процессе работы теплого пола;
• способность в обогреве большой площади, при минимальном расходе денежных средств;
• привлекательный внешний вид.

Основными недостатками в установке водяного теплого пола выступает:

• сложности конструктивного характере в процессе монтажа конструкции;
• наличие водяного насоса;
• возникновении сложностей по регуляции температуры пола;
• скачки давления воды в системе;
• возможность протечки и сложность в ее поиске.

Не рекомендуется использовать при обустройстве теплого водяного пола трубы из металла, так как они подвержены коррозии и имеют небольшой срок эксплуатации. Лучше прибегнуть к альтернативному варианту в виде полиэтиленовых, полибутиленовых или металлопластиковых труб. Длительность эксплуатации труб такого вида достигает сорока пяти лет и более.

Существует два вида системы по обустройству водяных полов:

1. Технология бетонного характера - состоит в расположении труб на полу, который сверху покрывается слоем бетона. При использовании данного метода потребуется больше материальных, трудовых и временных вложений. Так как для приготовления раствора потребуется наличие цемента и песка, а для высыхания стяжки потребуется минимум три недели.

2. Настильный тип обустройства водяного пола предполагает его монтаж с помощью готовых компонентов, которые не требуют времени для высыхания. Хотя данный способ более затратный, чем предыдущий. Этот метод разделяется на три подвида: полистирольную систему, установку модульного типа, реечный монтаж.

Именно последний вариант используется в процессе обустройства теплого пола на втором этаже.

Он подразумевает установку теплоизоляционного материала в межлаговом пространстве. При этом в качестве теплоизолятора используется минеральная вата или полистирол. В процессе укладывания досок, толщиной не менее 2,8 см. оставляется пазовое пространство, шириной до двух сантиметров. В данном пространстве и будут размещаться компоненты теплого пола в виде алюминиевых пластин и труб. Заключительный этап включает установку чернового покрытия и финишную отделку пола.

Еще одним важным этапом в процессе установки теплого пола выступает монтаж коллекторной группы, которая продается на любом из строительных рынков. После монтажа коллекторного шкафа, производится установка подающей и возвратной труб. Основная функция первой из труб - обеспечение системы горячей водой, так как она подключается к бойлеру или источнику горячей воды. Вторая труба отвечает за транспортировку остывшей воды в место ее подогрева. Для обеспечения циркуляции данного процесса используется нанос.

Совет: Выбирая место установки коллекторного ящика, следует придерживаться центра помещения и устанавливать его в нижней части стены. Такая процедура обеспечит равномерность в подогреве теплого пола.

Не забудьте об установке специальных вентилей на каждую из труб. Они помогут, при необходимости, остановить работу системы, для того, чтобы провести в ней ремонтные работы или сэкономить средства на обогреве пола.

Соединение пластиковой трубы с запорным вентилем происходит при помощи компрессионных фитингов. Затем происходит подключение коллектора к вентилю, с одного конца устанавливается сливной кран, а со второй - отводчик воздуха. Установка простой заглушки менее функциональна. Когда коллектоный шкаф собран - производятся работы по установке теплого полы, описанные выше.

Устройство пола второго этажа - бетонное перекрытие

Самым прочным вариантом сооружения пола на втором этаже является устройство монолитного перекрытия.

В качестве основных этапов данного процесса выступает:

• монтаж опалубки;
• армирование;
• процесс заливки бетонной смесью;
• высыхание пола;
• финишная отделка.

Процедура установки опалубки довольно сложная, так как требует особого внимания и предварительного расчета. Необходимо рассчитать расстояние между подпорками и толщину самого слоя. Эта величина напрямую зависит от площади пола и мощности самого здания.

Приведем примерный расчет данных показателей. При толщине слоя бетона в пятнадцать сантиметров, расстояние между подпорками будет около 150 см.

После завершения установки опалубки, приступайте к следующему процессу под названием армирование. Для этого понадобится определенное количество металлических прутьев, сечение которых составляет 12 см. Из них необходимо соорудить сетку, величина каждой ячейки которой составит около двадцати сантиметров.

К подготовке бетонной стяжки нужно отнестись с особой осторожностью, так как от ее качества будут зависеть эксплуатационные характеристики пола. Преимуществом оборудования именно стяжки выступает возможность на ней проводить практически любые работы отделочного характера, такие как установка керамической плитки, паркета, ламината, линолеума, полимерного пола и т.д.

Благодаря тому, что стяжка равномерно укладывается на межэтажном покрытии, она способствует равномерному распределению нагрузки и увеличению прочности дома.

Рекомендуемая марка бетона для приготовления бетонного раствора - М400. Заполнителем выступает песок или щебень мелкой фракции. При этом соотношение бетона с песком составляет один к трем. Заливка стяжки происходит одним разом, запрещается в одном помещении заливать стяжку в разные дни, так как она потеряет прочность.

Рекомендуемое время использования раствора максимум два часа. При этом не забудьте использовать вибратор для бетона, который поможет избавиться от лишнего воздуха и обеспечит прочное сцепление бетона и арматуры.

При сооружении пола потолка второго этажа рекомендуется воспользоваться балками, которые устанавливаются на участок расположения пола. Затем, они состругиваются при помощи электрического рубанка, с той стороны, которая будет потолком первого этажа. Данный процесс сделает деревянный потолок более привлекательным. Далее необходимо произвести установку брусков, которые сформируют черновое покрытие как пола, так ка потолка. Для отделки потолка лучше всего подойдет деревянная вагонка, которая создаст гармонию с балками. А, для оборудования пола необходимо предварительно уложить слой гидроизоляции, теплоизоляции, пароизоляции, а после приступать к установке полового покрытия и финишной отделке.

Рассмотрим вариант отделки пола второго этажа, для проведения работ потребуется наличие:

• ламината,
• гипсокартона,
• утеплителя.

Ламинатное покрытие укладывается на готовую поверхность деревянного или бетонного пола. А гипсокартон крепится к потолочному участку.

Советы по обустройству пола на втором этаже:

• при установке теплого водяного пола на втором этаже необходимо перед установкой труб разложить утеплитель рулонного типа, а межтрубные участки заполнить толстым гипсокартоном, который повысит жесткость конструкции, далее устанавливается еще один слой утеплителя и монтируется ламинат;
• при установке настоящего экологически чистого деревянного пола, нужно тщательно подбирать материалы, в качестве чернового пола приобретите обыкновенные доски, имеющие невысокую влажность, для основного пола необходимо, чтобы на досках отсутствовали сучки, темные пятна, и они должны быть полностью сухими;
• при сооружении панельного дома, в качестве пола используйте перекрытия панельного типа, которые будут отделаны ламинатом, при этом необходима установка подкладки, на основе вспененного полиэтилена, которая создаст демпфирующий эффект;
• регулируемые полы помогут повысить звукоизоляцию и обеспечат вентилируемое пространство под полом, в следствие этого отсутствует появление конденсата, грибков или плесени.
