Самодельный станок для производства строительных блоков своими руками
Современный рынок стройматериалов предлагает большой ассортимент стеновых блоков. Но далеко не всем известно, что удешевить строительство частного дома, дачи, гаража или подсобного помещения вполне реально. Достаточно вместо покупки кирпича или шлакоблока самому заняться их изготовлением. Для этого нужно использовать станок для производства блоков, а если не позволяет бюджет – сделать вибропрессовочный станок самостоятельно.
Недорогие заводские модели вибростанков не отличаются высокой производительностью, но при частном использовании этого и не требуется. Правда, покупать станок, для строительства небольшого дома, где потребуется около тысячи блоков стандартного размера, – будет не совсем выгодно. Поэтому, как вариант, можно рассмотреть аренду оборудования на определенный период. Этого будет достаточно для заготовки стройматериалов впрок.
Заводской станок для изготовления строительных блоков своими руками
Разновидности строительных блоков
Кирпич по-прежнему остается основным материалом при строительстве высоток, но для малоэтажного строительства дешевле использовать другие стройматериалы. Если исключить древесину, которая нынче дорогостояща, выбор все равно будет разнообразным. Современные стеновые материалы изготавливают из:
- пенобетона;
- шлакобетона;
- газобетона;
- керамзитобетона.
Таблица сравнения характеристик блоков
В качестве наполнителя шлакоблоков используют самые различные и порой экзотические материалы, являющиеся отходами производств: отсев, стеклянный и кирпичный бой, опилки, древесную щепу.
Рассмотрим для начала, как самостоятельно изготавливаются керамзитоблоки и шлакоблоки, как наиболее бюджетные среди всех вышеперечисленных стройматериалов.
Керамзитоблоки своими руками
Если в вашем регионе с керамзитом проблем нет, можете считать, что вам повезло: керамзитобетон, несмотря на дешевизну, встречается в продаже редко, но этот строительный материал характеризуется целым спектром положительных свойств. Для изготовления керамзитоблоков потребуется:
- собственно керамзит;
- цемент;
- песок;
- вода.
Основным материалом для создания смеси будет керамзит мелкой фракции
При замешивании раствора важно придерживаться определенной последовательности: в воду добавляется керамзит, затем – цемент, в завершение – песок. Пропорции раствора следующие: на девять литров воды использовать 54 кг керамзита, 9 кг цемента и 27 кг песка. Получится смесь весом около 100 килограмм, с выходом готовых блоков в количестве 9-10 штук.
Технология изготовления керамзитобетонных блоков
Если нет возможности использовать специализированный станок (такое оборудование стоит недешево), керамзитобетон можно производить в непромышленных масштабах, используя специальные матрицы. Потребуется также соответствующая емкость для раствора, ровная площадка и опалубка, выполненная из дерева или металла в форме буквы «Е».
Сократить временные потери и снизить трудозатраты позволит бетономешалка – стандартное оборудование в арсенале строителя. При дефиците времени проблема решается использованием вибростанка, несложную модель такого станка можно изготовить самостоятельно.
Для этого достаточно к форме приделать маломощный, но высокооборотистый электромотор, превращаемый при помощи эксцентрика в полноценный вибратор. Колебания матрицы заставляют смесь распределяться в форме максимально плотно и равномерно, улучшая прочностные характеристики готовых изделий. Максимальной производительностью обладают вибропрессы, изготовленные в заводских условиях: профессиональные станки оснащаются дополнительным оборудованием, позволяющим автоматизировать процесс, исключив тяжелый ручной труд. Но и стоят такие вибропрессовочные станки немало.
Производство шлакоблоков своими руками
Керамзит – прекрасный и недорогой материал для изготовления строительных блоков, но еще более экономным способом ведения строительства является использование шлакоблоков. Обладая сравнимыми характеристиками по звуко- и теплоизоляции, шлакобетон изготавливается из материалов, стоимость которых на порядок ниже.
Промышленность не заинтересована в том, чтобы изготавливать шлакоблочный строительный материал – экономически выгоднее производить дорогие аналоги (строительные блоки из пенобетона, газобетона, кирпича). Но спецоборудование для формирования блоков из шлакобетона в продаже есть, и немало. Разброс цен на такие вибростанки огромен: от простеньких моделей со статичной матрицей, которые вполне можно собрать и в гаражных условиях из подручных материалов, до полностью автоматизированных линий.
Шлакоблок: технология изготовления
Современный шлакоблок обладает габаритами 188х190х390 мм, полнотелый строительный материал характеризуется достаточной прочностью для обустройства фундаментов и многоэтажного строительства, пустотелые используются во всех остальных случаях. Пустоты могут быть круглой, прямоугольной или квадратной формы, количество варьируется от одной до 8-10 пустот, показатель пустотности лежит в пределах 25-50%. Практически не уступая по прочностным показателям монолитным изделиям, пустотелые шлакоблоки позволяют сэкономить дорогой цемент почти вдвое.
Для быстрого и качественного замеса смеси, желательно использовать строительную бетономешалку
Наполнителем при производстве могут служить:
- угольный шлак;
- мелкофракционный гравий;
- отсев щебня;
- песок;
- отходы кирпича;
- стеклянный бой;
- зола;
- перлит;
- гипс;
- опилки;
- древесная щепа.
Шлакоблок - искусственный стеновой камень из смеси шлака и цемента, предназначенный для возведения стен одноэтажных строений. Его применяют также в качестве дополнительного утеплителя при строительстве каркасных домов. Производство этого материала возможно и в домашних условиях своими силами. Не рекомендуется делать самому лишь фундаментные панели. Требования к надежности основания здания очень высокие, поэтому лучше не экономить и купить готовые элементы.
Различают такие разновидности:
- полнотелые - обладают наибольшей прочностью, предназначены для возведения несущих стен и перегородок, облицовки;
- пустотелые со степенью пустотности 40 % - отличаются более высокими тепло- и звукоизолирующими свойствами за счет наличия полостей внутри, стоят дешевле, но уступают по прочности из-за тонкости стенок;
- пустотелые со степенью пустотности от 25 до 30 % - обладают оптимальными пропорциями по теплопроводности и прочности, самые популярные.
В зависимости от толщины блоки бывают:
- стеновые - стандартный размер 390 х 190 х 188 мм;
- перегородочные - 390 х 90 х 188 мм.
При самостоятельном изготовлении размеры могут быть произвольными, обязательное условие - стабильность габаритов.
Технические характеристики
- Шлакоблоки обладают сравнительно низким коэффициентом теплопроводности - от 0,20 до 0,65 Вт/м3 (лучше чем у кирпича). За счет этого их применяют часто не только как конструкционный материал, но и как утеплитель.
- Плотность - от 750 до 1450 кг/м3. От всех прочих видов отличается высокой прочностью - марка от М35 до М125. Параметр нужно учитывать при проектировании коммуникаций, так как он с трудом режется.
- Морозостойкость составляет до 50 циклов замораживания-размораживаниия без появления видимых повреждений.
Достоинства:
- невысокая цена;
- доступность и разнообразие материалов для изготовления, возможность получения изделий с нужным набором параметров, подходящих для конкретных целей;
- польза для экологии - за счет использования отходов металлургической промышленности (шлака), а так же боя кирпича и бетона, остающегося при сносе старых зданий, уменьшается количество свалок строительного мусора;
- огнестойкость;
- не является благоприятной средой для развития грибков, плесени, не подвержен порче грызунами;
- простота монтажа стен.
Недостатки:
- очень высокая степень гигроскопичности - сильно впитывает влагу из воздуха, обязательно требуется надежная облицовка с обеих сторон;
- наличие опасных для здоровья веществ (серы) - для полного их выветривания блоки выдерживают на открытом воздухе не менее года, при покупке необходимо проверять сертификат экологической безопасности;
- из-за необходимости качественной гидроизоляции, облицовки общая стоимость строения незначительно ниже, чем при использовании более дорогих стройматериалов, существенная экономия получается лишь при изготовлении своим руками.
Из шлакобетона чаще строят подсобные, хозяйственные, производственные помещения, гаражи.
О шлаке для производства блоков
Это силикатный отход обработки металлов, его просеивают через сито. Шлак, полученный при сжигании различных видов твердого топлива (уголь, дрова), содержит радиоактивные компоненты, поэтому для строительства жилых помещений его не применяют.
Разновидности шлаков:
- гранулированные (граншлак);
- негранулированные.
Для изготовления строительных блоков отбирают самую крупную фракцию гранулированных отходов, более мелкие (негранулированные) идут на производство асфальта, тротуарной плитки. Цена за 1 тонну материала - от 100 рублей. Различают отходы цветной и черной металлургии (доменные), предпочтительнее второй вариант, так как полученные при обработке цветных металлов стоят дороже.
Состав смеси для получения блоков
В качестве вяжущего выбирается цемент марки не ниже М400. Наполнитель либо полностью состоит из шлака, либо смешанный - добавляют в небольшом соотношении щебень (допустимо вторичный), песок обычный или керамзитовый, мелкий керамзит, дробленый кирпич. Пропорции для шлакоблоков: на 8-9 частей наполнителя 1,5-2 части вяжущего. Если цемент марки М500, то его можно брать примерно на 15 % меньше, чем М400.
Шлак обычно составляет не менее 65 % всего объема заполнителя. Например, из 9 частей не менее 6 приходится на него, остальное дополняют песком, щебнем. Но теоретически возможно использовать для производства своими руками кирпичный или бетонный бой, отсев. Вне зависимости от типа материала принято условно называть и такие изделия шлакобетоном. Классические пропорции: 2 части песка, 2 части щебня, 7 частей шлака, 2 части портландцемента М400.
Воду добавляют в соотношении примерно 0,5 части. Готовая смесь получается полусухой. Чтобы проверить качество, горсть бросают на твердую поверхность. Если ком рассыпался, но при сжатии вновь легко обретает прежнюю форму, то состав пригоден для использования.
Для получения цветного блока вносят окрашенный мел или измельченную кирпичную крошку. Для повышения прочности вводят профессиональные пластификаторы. Иногда добавляют гипс, опилки, золу как частичную замену шлака.
Смешивать компоненты лучше в бетономешалке или смесителе, но такое оборудование стоит дорого. Небольшое количество замешивают вручную, процесс трудоемкий.
Технология производства шлакоблоков
Их делают двумя способами:
- вручную - качество готовых изделий невысокое, неравномерное, но в целом соответствует требованиям стандартов;
- вибролитьем, с использованием вибростола или вибростанка - получаются более прочными.
В больших объемах изготавливают методом вибропрессования. Оборудование для этого способа стоит дорого, поэтому для домашнего производства не подходит. Помещение должно быть хорошо проветриваемым, с ровным твердым полом. Это необходимое условие для просушивания и хранения.
Вне зависимости от выбранного способа подготовленную смесь предварительно помещают в специальные прямоугольные каркасы. Их делают из пластика, деревянных досок или металлических листов, обязательно разборными и без дна - для легкого извлечения. С этой же целью перед заливкой стенки смазывают солидолом или мыльной водой. Удобнее использовать опалубку из нескольких ячеек (обычно от 4 до 6). При изготовлении из дерева выбирают доски с абсолютно гладкой поверхностью, иначе при распалубке сучки и неровности будут цепляться.
Ко дну формы для пустотелых блоков дополнительно крепят пустотообразователи - цилиндрические или прямоугольные из металла или дерева. Вместо них можно ставить стеклянные бутылки, после застывания смеси их вынимают.
2. Станок своими руками.
Простой готовый станок для шлакоблоков стоит от 6500 рублей. Но при желании и наличии набора необходимых инструментов и деталей его нетрудно изготовить дома самостоятельно.
Порядок действий:
- Из четырех стальных листов толщиной 3-4 мм сварить прямоугольную форму без дна со внутренним размером 390х190х190 мм.
- По периметру верха короба приварить стальную полосу-бортик.
- К нижним частям коротких сторон приварить направляющие для удобного снятия и перемещения станка.
- Нарезать из металлической трубы круглого сечения диаметром около 6 см три детали равной длины.
- Установить отрезки в вертикальном положении в ряд по одной линии на расстоянии примерно 4 см друг от друга и соединить их, приварив или приклеив между ними перемычки. К внешним сторонам крайних труб тоже прикрепить перемычки для соединения со стенками. Точные размеры всех деталей зависят от диаметра пустотообразователей и длины короба.
- Закрыть трубы сверху заглушками. Вставить конструкцию из труб внутрь формы и прикрепить.
- Установить на внутренних стенках короба ограничители высоты.
- К коротким сторонам прикрепить ручки.
- Из пятого стального листа вырезать прижимную крышку. Она в процессе производства блоков надевается на пустотообразователи, таким образом, чтобы они выступали. Поэтому в крышке должны быть прорези под трубы и перемычки между ними, по размеру большие на 1-2 мм.
- Сверху к полученной детали приварить две П-образные ручки. Их устанавливают вдоль коротких сторон крышки вертикально.
- Прикрепить к одной из длинных сторон формы болтами или приваренными шпильками площадочный двигатель-вибратор. Так как стоимость его сравнительно высока и приобрести его трудно, возможно использовать вместо него двухвальный мотор от стиральной машины. К самодельному двигателю крепят балансиры.
3. Изготовление блоков из шлакобетона вручную.
- На ровном основании или полу расстелить полиэтиленовую пленку. Поставить на нее смазанные формы.
- Приготовить смесь, соблюдая рекомендуемые пропорции.
- Распределить ее по формам. Для пустотелых блоков вставить бутылки (если нет пустотообразователей).
- Разровнять поверхность, удалить излишки раствора.
- Через 5 часов вынуть бутылки.
- Через 24 часа достать блоки.
- Разложить на ровной горизонтальной плоскости.
- Через неделю сложить в несколько рядов и оставить сушиться еще на 21 день. В процессе сушки их накрывают пленкой. Оптимальные условия - температура воздуха от +20 до +25°C, отсутствие прямого солнечного света.
При наличии вибростола формы устанавливают на его поверхность. Вибрацию включают примерно на минуту. Точное время лучше определить опытным путем, сделав пробные кирпичи. Превышение времени воздействия вибрации приводит к ухудшению качества. Затем конструкции с утрамбованной смесью снимают со стола и поступают с ними так же, как при ручном изготовлении (см. п. 5-8 инструкции).
4. Производство шлакоблоков своими руками в домашних условиях на вибростанке.
Схема изготовления с помощью простого станка:
- Разложить на полу куски фанеры или ОСП размером 500х300 мм. Они будут служить подложками под блоки.
- Установить станок на первый лист фанеры.
- Приготовить состав, соблюдая рекомендуемые пропорции.
- Заполнить форму.
- Включить двигатель на 20-30 с (для более точного определения оптимального времени воздействия вибратора на шлакобетон рекомендуется сделать пробные кирпичи и оценить их прочность, равномерность готового материала).
- Отключить вибрацию - смесь оседает на несколько сантиметров, снова заполнить короб доверху. Включить мотор и прижать крышку. Она должна упереться в ограничители высоты на внутренних стенках.
- Отключив вибрацию, снять станок с блока и переместить на следующую подложку.
- Повторить все действия на каждом подготовленном листе фанеры.
Сроки готовности и условия сушки такие же, как и при ручном изготовлении.
Недостатка в материалах для стройки нет – купить сегодня можно все. Цены, правда, такие, что любое строительство «влетает в копейку», поэтому самостоятельное изготовление стройматериалов не каприз, а необходимость. В последние годы у кирпича появились серьезные конкуренты: блоки из газосиликата и пенобетона, пористой керамики, керамзита, полистирола. Все эти материалы делают на производственном оборудовании, но один вид стенового камня можно сделать дома – это шлакоблок. Мы расскажем, как сделать станок для производства шлакоблоков своими руками.

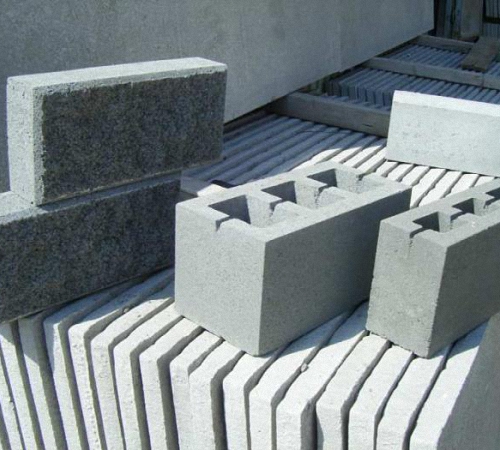

Шлакоблок – это искусственный камень прямоугольной формы и строго определенных размеров. Вид и размеры шлакоблока зависят от назначения. Чаще всего, это блок с технологическими пустотами (около 30% объема), обеспечивающими относительно небольшой вес и снижающими теплопроводность материала.
В зависимости от назначения, шлакоблок бывает:
- пустотелым или монолитным;
- целым или половинным;
- рядовым или лицевым;
- несущим или перегородочным.
Декоративный (лицевой) шлакоблок может быть разных цветов, поверхность с лицевой стороны бывает колотая, рваная, рифленая, шлифованная. Материал используют, как правило, для строительства декоративных изгородей
Несколько основных размеров блока и вес:
- рядовой стандартный 390х190х188 мм, вес 20 – 28 кг;
- рядовой половинный 390х120х188 или 390х90х188 мм; вес 10 -14 кг;
- перегородочный 390Х120Х188 мм, вес 10 -15 кг.
Материалы для производства шлакоблока
В состав шлакоблока входит вяжущее, наполнитель и вода. Название блоку дал доменный шлак, который был когда-то в избытке и использовался как заполнитель. Сегодня шлак встречается нечасто, а в качестве наполнителя шлакоблоков используют:
- гранитный отсев;
- кирпичную крошку;
- щебень мелкий;
- речной гравий;
- песок;
- давленый керамзит;
- глину;
- древесные опилки.
Вяжущее – цемент марок 300 – 600. Марка цемента зависит от требуемой прочности блока – чем выше марка, тем плотнее камень.
Характеристики шлакоблока. Преимущества промышленного производства
Строго определенной рецептуры изготовления шлакоблока не существует, поэтому характеристики его непостоянны. В зависимости от наполнителя шлакоблок имеет:
- Плотность (750-1 450 кг/см 3).
- Прочность М30 – М150.
- Коэффициент пустотности в среднем 0,3, не более 0,4.
- Коэффициент теплопроводности 0,27 – 0,65 Вт/м 2
- Срок службы (зависит от климатических условий) 30 – 150 лет.
Главное отличие промышленного производства шлакоблока – обработка сформованного камня в пропарочной камере. За сутки при температуре 80–100 о С и влажности до 100% материал набирает до 70% максимальной прочности и может сразу использоваться в строительстве. Прочностные характеристики у заводского шлакоблока примерно вдвое выше, чем у домашнего. Но материал, сделанный на станке для шлакоблоков своими руками, значительно дешевле и также вполне пригоден для строительства.
Как сделать шлакоблок дома
Принцип производства шлакоблока прост – это заливка бетонной смеси в опалубку:
- Для приготовления рабочей смеси перемешивают цемент, наполнители и воду. Наполнители предварительно просеивают для удаления крупных и инородных фрагментов. Объем воды не должен быть слишком большим, чтобы смесь имела полусухую консистенцию (на профессиональном сленге ‑ «гарцовка»). Пример типичной пропорции для шлакоблока повышенной прочности: наполнитель – 7 частей, крупнозернистый песок – 2 части, гравий средней фракции или гранитный отсев – 2 части, полторы части цемент, и 3 воды.
- Форма (матрица) загружают рабочей смесью, максимально уплотняют вибропрессованием или набивкой. После уплотнения смесь досыпают до нужного объема и повторно уплотняют.
- Сформированный блок аккуратно освобождают из формы.
- Сушат шлакоблок в естественных условиях. Через сутки блоки можно аккуратно переместить с площадки формования на место складирования, через 5–7 дней блоки будут готовы к использованию в строительстве. Использование пластификатора позволяет ускорить твердение – уже через 6–8 часов шлакоблок можно перемещать на склад. Максимальную прочность блоки приобретают через месяц, предпочтительные условия – высокая температура и влажность.
Оборудование для производства шлакоблока
Главное преимущество производства шлакоблока – широкий выбор технического оснащения. Можно выбрать и самостоятельно сделать нужный станок для домашнего производства шлакоблока.
Для самого простого производства шлакоблока нужны:
- материалы;
- шлакоблочная матрица для формовки;
- вентилируемое крытое помещение с ровным полом.
Уровень механизации зависит от желания изготовителя и необходимого количества блоков. Предлагаю три варианта производства:
1. Небольшой объем блоков для собственных нужд можно сделать вручную при помощи простой матрицы, изготовить которую легко из деревянной доски.
Вот как выглядит дальнейший процесс изготовление шлакоблока
2. Процесс можно облегчить использованием простейшего станка для шлакоблоков в домашних условиях – матрицы для одного блока с вибрацией. Включение вибратора на несколько секунд после заполнения матрицы и после добавления смеси до полного объема позволит ускорить процесс и уменьшить трудозатраты.
Инструкции по изготовлению станка и чертеж его можно найти в сети. Работа станка
3. Станок для изготовления шлакоблоков две матрицы позволяет значительно упростить производство и выпускать материал не только для себя, но и на продажу.
Станок для шлакоблоков несложен и может быть изготовлен дома. Чтобы сделать свой станок, потребуется:
- сварочный аппарат;
- углошлифовальная машинка она же «болгарка»;
- линейка и мел для разметки.
Основные части станка для изготовления шлакоблоков своими руками:
- Матрица
Формовочные короба с направляющими и фартуком.
- Пресс
Две ручки из трубы, две стенки из листового металла т. 3 мм и четыре плоскости прижима.
Два основания, две направляющих, перекладины и четыре колеса без тормоза.
- Рычаг
Три трубы, ушки и две тяги.
Чтобы наглядно представлять, как сделать станок и посмотреть чертежи, рекомендую посмотреть два видеоролика:
- видеоролик в 3d формате подробно рассказывает о конструкции станка и принципе работы.
- видеоролик дает полную спецификацию станка для изготовления шлакоблоков, общий чертеж и чертежи каждого отдельного элемента.
Посмотреть на работу станка по производству шлакоблоков можно здесь (ВИДЕО 5)
Что можно строить из шлакоблока
Производство шлакоблока началось не вчера ‑ в регионах, где угольный шлак в избытке, этот стройматериал используют давно. Если преимущества шлакоблока хорошо известны (невысокая стоимость и простота изготовления), то о недостатках часто умалчивают. К недостаткам этого материала отнесем:
- Экологическую небезопасность
Если при производстве шлакоблока используется промышленный шлак, вполне вероятно, что материал будет иметь повышенный уровень радиации. Обязательно воспользуйтесь дозиметром при выборе материала.
- Неустойчивость к повышенной влажности.
Стена из шлакоблока обязательно должна быть изолирована от природной влаги. Оштукатурить шлакоблок непросто из-за плохой адгезии раствора со шлаком.
- Ограниченную прочность.
- Непрезентабельной внешний вид
Еще одна причина делать облицовку.
Использование шлакоблока ограничено – он подходит для строительства:
- хозяйственных построек (сараев, гаражей, подсобных помещений);
- одноэтажных производственных зданий;
- бань (при тщательной гидроизоляции);
- заборов и ограждений;
- летних дач;
- пристроек и т.п.
Cтанок для изготовления шлакоблоков обновлено: Ноябрь 10, 2016 автором: Артём
Шлакоблоки недороги, обеспечивают хорошую тепло- и звукоизоляцию. Технология их производства проста, а готовую продукцию не нужно сертифицировать. Поэтому наладить изготовление своими руками может любой желающий.
Технология изготовления шлакоблоков
Производство шлакоблочных кирпичей осуществляется в несколько стадий.
Составление смеси из шлака, цемента и воды. В качестве сырья подходит щебенка, битый кирпич, керамзит, зола, песок. В зависимости от доступного сырья состав смеси можно сделать разным. Важно соблюсти правильную пропорцию сухих и жидких компонентов:
- 1 вариант: цемент, шлак и воду смешать в объемном соотношении 1:9:0,5;
- 2 вариант: цемент, граншлак, мелкий отсев и воду смешать в соотношении: 1:4:4:0,5.
В любом случае объем воды должен быть в 2 раза меньше объема цемента!
Месить можно вручную, бетономешалкой или смесителем. Смесь должна быть полусухой, в нее желательно добавить пластифицирующий агент, который:
- ускоряет затвердевание (полезное свойство при небольших производственных площадях);
- повышает плотность, снижает вероятность появления трещин;
- повышает производительность труда.
На малых производствах с небольшими станками можно замешивать смесь и вручную, но это достаточно трудоемкий процесс.
Загрузка бетонной смеси в формы. Стандартные размеры форм для вибропрессования 39 х 19 х18,8 см. Формы могут быть с пустотообразователями или цельными. В формах смесь прессуется пуансоном при постоянной вибрации. Длительность прессования варьирует в пределах 10 — 90 секунд и зависит от возможностей станка. Усиленное оборудование прессует шлакоблоки быстрее.
Формы снимают и блоки оставляют до полного высыхания. После съема форм блоки должны сохранять форму, не распадаться в процессе испарения влаги. Поэтому очень важно выдерживать соотношение компонентов во время замеса жесткой бетонной смеси. Если сделать смесь чересчур жидкой, блоки растекутся. При недостатке влаги — рассыпятся.
Этап затвердевания протекает от 48 до 96 часов. Сушка происходит при положительной температуре. Но окончательно изделия затвердеют только спустя 30 дней в условиях повышенной влажности. Пониженная влажность при высыхании провоцирует растрескивание блоков. При более высоких температурах высушивание происходит быстрее. На процесс созревания положительно влияют специальные компоненты (релаксол, фулерон). При наличии производственных мощностей, блоки подъемниками складывают в стеллажи, где их пропаривают.
Оборудование для изготовления шлакоблоков
Своими руками можно изготавливать шлакоблоки, используя следующие станки и оборудование:
- вибростанок универсальный;
- бетономешалка;
- лопата;
- строительная тележка
- вибросито.
Оборудование по изготовлению шлакоблоков на небольшое производство легко подобрать в специализированных магазинах. Есть недорогие модели MARS с подъемом матриц вручную, с помощью рычага или 1ИКС. Небольшой станок для шлакоблоков М310 с механизированными операциями хорош для более крупных производств, он изготавливает до 400 блоков за рабочую смену. Еще большую производительность обеспечивают станки для шлакоблоков Дракон и Команч — около 600 штук за смену. Любой из мини-вибростанков для изготовления блоков своими руками работает от электросети 220 В.
| Модель | Производительность за 8 часов работы, бл\смену | Мощность, Вт | Вес, кг | Тип |
| МЗ-10 универсал | До 700 | 150 | От 19 | ручной |
| 1 ИКС | До 500 | 150 | От 28 | Механико-ручной |
| MARS-2 | До 650 | 200 | От 55 | Механико-ручной |
| Команч Усиленный | До 1500 | 500 | От 190 кг | Механико-ручной |
| Дракон-4 | До 2000 | До 1000 | От 250 | полуавтоматический |
Таблица 1. Характеристики вибростанков
При желании своими руками изготавливать блоки наиболее приемлемыми будут модели Дракон-4 или Команч Усиленный. Хотя это достаточно серьезные денежные вложения, они окупятся. Ведь изделия пользуются устойчивым спросом в частном строительстве. Кроме блоков, такое оборудование предназначено для производства тротуарной плитки.
Для собственного строительства своими руками больше других подойдет станок 1 ИКС. Он занимает мало места, недорог, поэтому называется мини-станком. В отличие от более совершенных моделей, на нем изготавливают только шлакоблоки.
Конструкция самодельного вибростанка
устройство стола-вибратора: 1 — электромотор; 2 — груз для разбалансировки; 3 — шкив
Устройство вибростанка состоит из вибратора и матрицы-шаблона. Шаблонов может быть от одного до десятка, в зависимости от размеров самодельного станка. Матрица может быть любого удобного размера, если объединить несколько форм и установить их на электрический вибратор получается самодельный небольшой станок для изготовления шлакоблоков.
Вариантов чертежей в сети множество.
чертеж форм для шлакоблоков: 1 — матрица в развертке; 2, 3, 4 — поддоны; 5, 6, 7 — нижняя рамка матрицы делается из уголка 25х25; 8 — рейка для крепежа пустотников; 9 — пустотник; 10 — верхняя пробка пустотника; 11 — нижняя пробка пустотника
Матрицу своими руками делается по чертежу из металлического листа толщиной 3 мм. Форма представляет собой короб без дна, чтобы его поднимать предусмотрены ручки. Чтобы нижняя поверхность получилась ровнее и аккуратнее, сушат их на резиновых матах, обработанных любым моющим средством.
Еще один чертеж матрицы, которую несложно изготовить своими руками.
Простая схема, позволяющая своими руками получать шлакоблоки без вибростола. В качестве пустотелов используются обычные стеклянные бутылки. Такую форму заполняют раствором с повышенным количеством влаги. Особенность этого метода в более продолжительном выстаивании раствора в формах — до нескольких часов. После чего форма разбирается и шлакоблоки досушиваются на воздухе.
Больше всего в качестве пустотелов подходят бутылки от шампанского. У них толстые стенки, которые не лопаются при засыхании раствора.
Самодельные формы собирают из фанеры или листового металла, перед заливкой бетонной смеси изнутри форму обрабатывают техническим маслом.
Существует два варианта самодельных мини-станков:
- с вибростолом;
- в виде формы, к которой прикреплен двигатель со смещенным центром тяжести.
Второй вариант дает возможность изготавливать блоки без переворачивания, за один подход, поэтому он предпочтительнее при больших объемах производства.
схема станка типа «несушка»
Сделанный своими руками мини-станок, работает за счет электромотора, установленного снаружи. Вибрация обеспечивается разновеликими грузами, которые разбалансируют корпус. Чтобы форма снималась легче, пустотники выполнены в форме конусов с разницей диаметров до 3 мм.
Необходимые материалы и инструменты:
- углошлифовальная машина (болгарка);
- сварочный аппарат;
- лист металла толщиной 2,5 — 3 мм;
- уголки 25х25;
- труба для пустотников;
- 2 жесткие пружины;
- асинхронный электродвигатель мощностью 120 — 180 Вт.
Использование шлакоблоков в строительстве позволяет снизить расходы на сооружение стен в несколько раз. Для изготовления данного материала требуется специальное оборудования, покупка которого является довольно затратным процессом. Предлагаем изучить рекомендации о том как сделать станок для шлакоблоков своими руками.
Шлакоблок - особенности материала и его назначение
Шлакоблоком называют строительный материал, по внешнему виду схож с камнем, который изготавливают с применением метода вибро пресса. Для его производства используется наполнитель в виде шлака, а связующим веществом выступает цементный раствор.
Существует два варианта производства шлакоблоков:
- промышленный;
- самостоятельный или домашний.
Чтобы изготовить шлакоблок своими руками применяют вибростанки малогабаритного типа, которые способны изготовить небольшие партии данного материала.
В соотношении с основными составляющими шлакоблока, а именно шлаком, в его состав входит один из материалов в виде:
- шлака;
- вулканического пепла;
- гранитного отсева;
- гранитного щебня;
- речной щебенки;
- песка;
- кирпичного камня;
- цемента;
- керамзита и т.д.
Материал, об изготовлении которого поговорим далее, имеет более низкие качественные характеристики и долговечность. Он отлично подойдет для сооружения построек хозяйственного назначения, сараев, складских сооружений.
Домашнее изготовление шлакоблока не позволяет провести весь технологический процесс в соотношении со всеми требованиями, которые к нему предъявляются.
Для того, чтобы шлакоблок приобрел необходимую жесткость требуется выдержать пропаривание, с помощью которого происходит насыщение его влагой и нагревание до определенной температуры, которая повышает прочность цемента. Хотя с помощью блоков, изготовленных на домашнем вибростанке получится отличное одноэтажное здание, срок службы которого составит минимум 25 лет.
Станок для шлакоблоков: особенности изготовления
Чтобы соорудить такого рода станок, следует иметь навыки работы со сварочным аппаратом и слесарским инструментом.
В качестве главной детали самодельного станка для шлакоблока выступает матрица, которая имеет форму для установки раствора. Матрица имеет вид металлического короба, в котором имеются определенные элементы, обеспечивающие пустоты в уже изготовленном изделии.
Именно матрица и является своего рода станком, для изготовления которого потребуется наличие:
- сварочного аппарата;
- болгарки;
- тисков;
- слесарного инструмента.
В качестве материалов потребуется приобрести:
- лист металла, толщиной в 3 мм, размером в 1 м²;
- один метр стальной трубы, диаметром от 7,5 до 9 см;
- стальной полосы толщиной 3 мм, а длиной в 30 см;
- электрического мотора, мощностью до 0,75 кВт;
- крепежи в виде болтов и гаек.
Инструкция по изготовлению станка для шлакоблока своими руками:
1. Сначала определитесь с размерами изделия, которое необходимо для строительства. Возможен вариант измерения уже готового шлакоблока, промышленного производства.
2. Из металлического листа вырежьте боковые участки станка, их должно быть две штуки, а между ними присутствует перегородка. Получится короб, имеющий две равные части.
3. В пустотах остается донная стенка, толщина которой минимум 3 см. Таким образом, удастся определить высоту цилиндра, который будет ограничивать пустоты.
4. Разрежьте трубу на шесть частей, длина которых будет равняться высоте пустоты.
5. Чтобы сделать каждый из цилиндров конусообразным, необходимо произвести надрезы каждого из них до центра, а затем сжать с помощью тисков и приварить друг к другу сваркой. При этом размер диаметра станет на два миллиметра меньше.
6. Приварите цилиндры с двух сторон и соедините их между собой с длинной стороны блока. Они должны быть расположены таким образом, чтобы пустоты, которые будут образовываться в точности копировали пустоты промышленного производства.
7. К крайним участкам добавляется по пластине, размером в 3 см. Она должна иметь отверстие, которое обеспечит ее фиксацию на поверхности проушин.
8. На центральной части каждого из матричных отсеков пропилите поверхность и к ней приварите проушины. Они помогу обеспечить возможность в временном креплении ограничителей для образования пустоты. Получится механизм, с помощью которого будут производиться шлакоблоки как монолитного или и не монолитного типа.
9. Выберите одну поперечную стенку, на которую приварите болты, в количестве четырех штук. Они выступают в качестве крепежей, для фиксации мотора.
10. В стороне загрузки смеси следует приварить детали в виде фартука и лопастей.
11. Произведите зачистку и полировку всех компонентов под дальнейшее их окрашивание.
12. Сделайте пресс, форма которого будет точно такой как и сам механизм, Для его сооружения понадобится пластина, отверстия которой будут больше диаметра цилиндра на четыре миллиметра. Она должна с легкостью помещаться в короб на высоту минимум 5 см.
13. Для обеспечения удобства работы с прессом, приварите к нему детали в виде ручек.
14. Покройте все составляющие механизма с помощью антикоррозийной грунтовки, а после ее высыхания установите мотор.
Для того, чтобы из стандартного электрического двигателя сделать мотор вибрационного характера следует установить на его валовые участки приваренные болты в виде эксцентриков. Они должны совпадать в осевом пространстве. На болтах устанавливаются гайки, от величины накрута которых зависит скорость и тип вибрации.
Чертежи станка для шлакоблока:
С помощью такой матрицы изготавливают как шагающий, так и дистанционный тип станка. Чтобы ее усовершенствовать требуется иметь хороший слесарский инструмент и опыт работы с ним.
Для изготовления такого рода блоков подойдет любой материал в виде глины, опилкобетона, керамзитбетона и т.д. Стандартная смесь должна состоять из одной части песчаного наполнителя, одной части цемента и трех частей шлаковых отходов.
Очень важную роль играет коэффициент влаги, которая содержится в готовой смеси. Для ее оптимального определения достаточно осмотреть состав, он не должен разваливаться, но в то же время должен быть эластичным и хорошо держащим форму.
Именно такую заготовку укладывают в матрицу для получения готового шлакоблока. Для образования пустот рекомендуется использование стеклянных бутылок, битого кирпича или остроугольного камня.
Учтите, что перед началом работы на станке для производства шлакоблоков, следует все детали смазать с помощью масла, таким образом удастся предотвратить прилипание готовой смеси к металлу. Включение вибратора возможно на любой из стадий производства, но лучше всего это делать перед прессовкой готового блока. Кроме того, электромотор следует надежно изолировать, с помощью фартука предотвращается попадание раствора на поверхность мотора.
Уже готовые шлакоблоки должны выдерживаться на улице, летом, при температуре от +12 до +30 градусов. Для того, чтобы блоки не пересушились, их накрывают полиэтиленовой пленкой.
Оборудование для производства шлакоблоков и технология их изготовления
Изготовления шлакоблока начинают с подготовки бетонного раствора, который состоит из цемента, воды и шлака. Все компоненты смешиваются между собой бетономешалкой или смесителем. Ручной замес раствора осуществляется дольше и требует огромных физических усилий, для его осуществления.
Все работы проводят исключительно при плюсовой температуре воздуха, так как при морозе происходит застывание воды. Когда раствор готов, его засыпают в форму, которая бывает пустотной или монолитной. Стандартный размер каждого блока 39х19х18.
Когда блок имеет уже уплотненную структуру, с него снимают форму, а сам блок устанавливается на пол или на поддон. Процедура высыхания шлакоблока длится при естественной температуре воздуха, которая не должна быть менее двадцати градусов. Таким образом, удастся получить материал, пригодный для дальнейшего строительства. Во избежание пересыхания материала следует обеспечить максимальную влажность воздуха.
После высыхания шлакоблоков они приобретают дополнительную прочность и отправляются на хранение в сухое место в виде складского помещения.
В качестве сырья используются разнообразные по составу материалы. На выбор того или иного сырья влияют возможности оборудования, на котором изготавливается шлакоблок и тип сооружения, которое будет из него возводиться.
Самыми распространенными вариантами наполнителей для изготовления шлакоблоков своими руками выступают материалы в виде:
- кирпичных отходов;
- песка;
- щебня;
- золы;
- керамзита и т.д.
Количество того или иного ингредиента зависит от требований к конечной продукции.
Довольно частым составляющим для изготовления шлакоблока выступает пластификатор, который улучшает технические характеристики готового материала. Кроме того, использование пластификаторов увеличивает прочность готового здания его устойчивость перед морозом и влагой.
После изготовления шлакоблоков предстоит процесс строительства и непосредственного возведения стен из шлакоблоков. Еще один важный фактор, влияющий на качество конструкции из шлакоблока - финишная отделка и утепление готового здания.
Стандартный состав приготовления смеси для шлакоблоков состоит из:
- одной части цемента;
- девяти частей шлака;
- 50% от количества цемента воды.
Еще один вариант изготовления шлакоблоков предполагает использование:
- четырех частей мелкого отсева;
- четырех частей гранитного шлака;
- одной части цемента на 50% воды.
Производство шлакоблоков - общие требования к выполнению работ
Для изготовления качественного шлакоблока следует придерживаться таких правил:
- знать четкую рецептуру и состав смеси;
- следовать технологии изготовления шлакоблоков;
- иметь достаточно профессиональное оборудование.
Кроме того, залогом качественного шлакоблока, изготовленного в домашних условиях является использование крупного песка, доменного шлака, качественного цемента с минимальной маркой в 400. Кроме этого, требуется наличие специального оборудования, имеющего вибропресс.
Для изготовления шлака отлично подходит перегоревший уголь, который используется в качестве наполнителя. Одним из важных требований к производству шлакоблоков выступает соблюдение симметричной и ровной геометрической формы готового изделия. Так как от количества неровностей и изъянов шлакоблока зависит количество раствора, который требуется для возведения готового здания. Во избежание появления данного дефекта, следует наполнять форму до верха и даже больше, так как при проведении вибрации готовая смесь уплотняется и уменьшается в размере.
Включение виброформы происходит каждый раз с интервалом в 6-15 секунд. Далее происходит прекращение вибрации и оценка готового изделия. Если раствор находится ниже, чем крайняя черта матрицы, то на него устанавливается прижимная крышка и снова включается вибрация. Далее происходит упирание прижима в ограничитель, вибрация выключается, а форма вытаскивается с устройства.
Шлакоблоки своими руками: инструкция по изготовлению
При самостоятельном изготовлении шлакоблоков следует подбирать состав смеси исходя из типа шлакоблочного станка. Так как качество вибрации напрямую определяет свойства конечного продукта.
Предлагаем вариант стандартного рецепта для изготовления шлакоблоков:
- семь ведер шлакового наполнителя;
- два ведра песка;
- два ведра гравия;
- полтора ведра цемента;
- от полтора до трех ведер воды.
Учтите, что количество воды влияет на структуру и качество блоков. Раствор после прессования не должен растекаться. Если готовую смесь кинуть на землю и при этом она растечется, а в кулаке - снова соединится, то именно такой тип раствора подойдет для изготовления шлакоблоков.
Если для изготовления шлакоблоков используется помещение, то в нем должен присутствовать ровный пол и хорошая вентиляция, но все же, рекомендуется производить шлакоблоки на открытом воздухе.
Самодельные станки для шлакоблоков предполагают изготовление данного материала по нижеприведенной инструкции:
1. Налейте раствор в форму для шлакоблоков. Включите вибратор на пять секунд. При недостаточном количестве раствора добавляется еще немного смеси. Установите прижим, и включите вибратор еще раз. Когда прижимное устройство находится на ограничителях, то процесс изготовления считается завершенным.
2. Происходит включение виброформы еще на 8 секунд и далее форму вынимают без выключения вибратора.
3. Сушка блоков занимает период времени от четырех до девяти дней. Полная прочность достигается по истечению месяца. Главными условиями их хранения выступает высокая влажность и температура.
4. Транспортировка блоков в помещение происходит по истечению минимум дня, после их изготовления. При наличии пластификатора в составе для приготовления шлакоблоков, их транспортировка происходит через шесть часов, после изготовления.
5. Хранение шлакоблоков происходит в виде пирамиды. По истечению нескольких месяцев, они становятся пригодными к строительству.
