Самодельная инфракрасная (ИК) паяльная станция. Самодельная ик паяльная станция Ик паяльная станция
Была зима и, видимо, из-за нехватки солнечного света на меня напала тоска. Обычное дело. Но в этот раз решил что-то изменить. А, как известно, лучший способ развеяться - сотворить что-нибудь и желательно полезное. Моя работа - ремонт всяких цифровых штук. Почему бы мне не собрать ИК паяльную станцию?
На самом деле, я давно об этом думал. А узнав цены, понял, что хочу её именно собрать. Поэтому потихоньку покупал или собирал необходимые компоненты. Но всё как-то руки не доходили.
На этот же раз так совпало, что у меня было мало работы и практически все компоненты в наличии.
За работу!
Постановка задачи
Прикинул задачу. Мне нужно:1. Сравнительно несложное устройство.
2. С «мозгами» на ATMEGA
3. Нижний нагреватель на основе галогенных ламп на 1000 Вт.
4. Верхний .
5. Верхний нагреватель должен быть подвижным в трех плоскостях для центровки точки нагрева и высоты.
Прожекторные лампы и держатели для них у меня уже были. Киловаттные лампы я считаю оптимальными по нагреву и габаритам. Их шесть штук, соединены по две последовательно.
--
Спасибо за внимание!
Прошивки и доп. материалы:
▼
🕗 17/07/16 ⚖️ 617,21 Kb ⇣ 100
Здравствуй, читатель!
Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель.
Я придумал, создал и содержу этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только на мои средства.
Хорош! Халява кончилась. Хочешь файлы и полезные статьи - помоги мне!
--
Спасибо за внимание!
Игорь Котов,
учредитель журнала «Датагор»
Фьюзы
Спасибо за внимание!
Обновление
Выше я написал, что, когда дуешь на термопару нижнего подогрева, станция «разгорается», как костер. Так вот, оказалось, это очень нежелательное явление! Термопара находится сравнительно далеко от ламп и имеет очень маленький размер, поэтому очень быстро остывает.
Когда я испытывал паяльную станцию в первый раз, я не включал вытяжной вентилятор, так как для него не было питания. И все режимы паяльной станции были в норме, я бы даже сказал, идеальны. Когда же начал использовать с вытяжкой, то выяснилось, что воздушный поток охлаждает термопару, и станция начинает «жарить» плату.
Если станцию использовать для больших материнских плат, которые полностью закрывают окно нижнего подогрева, то все прекрасно. Однако при прогреве сравнительно небольших плат, как-то видеокарт, ноутбучных материнок, в действие включается воздушный поток.
Как бороться с данным явлением? Я вижу два варианта. Либо как-то скомпенсировать влияние воздушного потока, либо полностью его ограничить.
В первом случае
можно, например, сделать термопару на рычажке с противовесом, так, чтобы она касалась платы снизу. Можно увеличить площадь датчика, например, согнуть медную пластинку, вставив в неё термопару. За счёт большей площади больше ИК-лучей попадет на пластинку. Правда, и площадь охлаждения тоже больше. Будем надеяться, что такая пластинка будет иметь большую тепловую инерционность и воздух не помешает.
Еще напрашивается вариант с переносом термопары поближе к лампе, но тут уже будет оказывать влияние нагретое стекло лампы, что приведет к искажению показаний.
Во втором случае , идеально закрыть окно подогревателя специальным стеклом от кухонной инфракрасной плиты. Но я его так и не нашел. Ну, нечасто люди ломают такие плиты.
Вспоминая опыт с большой платой, при прогреве маленьких плат можно закрыть оставшееся пространство окна какой-нибудь отражающей пластинкой. Например, алюминиевой или стальной, обмотанной алюминиевой фольгой.
И в самом крайнем случае, можно просто убавить подогрев, в моем случае, вместо 180 градусов, я выставляю 140-150.
Может, у кого-то еще есть мысли, как это лучше, а главное, проще сделать?
Кстати, в заводской станции начального уровня термопара находится вплотную между керамическими нагревателями. Так что в этом лампы проигрывают. Но зато в динамике разогрева они вне конкуренции. Видел на Ютубе, ребята даже в верхнем нагревателе поставили лампы именно по этой причине, использовав гирлянду из обычных 12-вольтовых галогеновых ламп от точечных светильников.
Камрад, смотри полезняхи!
Читательское голосование
Статью одобрили 86 читателей.
Для участия в голосовании зарегистрируйтесь и войдите на сайт с вашими логином и паролем.Развитие электротехники и, как результат, минимизация размеров и усложнение ее компонентов создают постоянный спрос на решение сложных задач в сфере ремонта новейшего потребительского оборудования. В этой статье мы рассмотрим наиболее совершенную на сегодняшний день технологию пайки, которая завоевала популярность среди широкого круга специалистов – инфракрасную.
Инфракрасные паяльные станции, их особенности и преимущества
Инфракрасные паяльные станции – это комплексное решение на рынке оборудования для сервисного обслуживания и ремонта разных видов современной техники. Базовый принцип их работы заключается в мощном нагревании при помощи инфракрасного излучения электромагнитными волнами длиной 2-8 мкм. Практически каждая, кроме бюджетных моделей, инфракрасная паяльная станция – это сложный ремонтный комплекс, который состоит из следующих компонентов:- Верхний нагреватель.
- Нижний нагреватель.
- Стол с держателем для платы.
- Система обеспечения контроля температуры (состоит из термопары и программируемого контроллера).
Новейшие модели паяльных станций имеют возможность подключения к программному обеспечению ПК для контроля над процессом пайки по заданному температурному профилю.
По типу нагревательного элемента паяльные станции разделяют на следующие типы:
- керамические,
- кварцевые.
Одно из преимуществ керамических нагревателей – это пайка при помощи излучения электромагнитными волнами невидимого спектра, которые являются абсолютно безопасными для зрения и позволяют оператору производить визуальное наблюдение за процессом. Они также являются наиболее надежными и обеспечивают длительное время эксплуатации до отказа.
Кварцевые нагреватели, в свою очередь, отличаются меньшей инерционностью и обеспечивают большую однородность зоны нагревания, хотя они используют кроме невидимого еще и видимый и, поэтому, опасный для зрения диапазон инфракрасного излучения. По этой причине, как правило, в комплекте к станции поставляются защитные очки.
Инфракрасные паяльные станции оборудованы всем необходимым для настройки размеров прямоугольной зоны нагревания, обычно от 10 до 60 мм. Вы можете также самостоятельно манипулировать размерами и формой зоны нагревания, поскольку при работе с данными станциями допускается использование фольги, которой закрывают участки элементов, не подлежащие нагреву. Инфракрасный ремонтный комплекс специально оборудован столом, на котором можно надежно зафиксировать плату.
Верхний нагреватель выполняет основную работу при пайке. Нижний нагреватель осуществляет предварительный нагрев элементов, предохраняя, таким образом, текстолит от риска термической деформации. Система термоконтроля позволяет оператору выбирать правильный термопрофиль – температурно-временной отрезок процесса и, сравнивая температурные показатели, регулировать весь процесс по заданным параметрам.
Увеличение спроса именно на инфракрасные паяльные станции достаточно легко объясняется рядом их особенностей и преимуществ в решении сложных ремонтных заданий:
- Отлично подходят для восстановления работы микросхем SMD, BGA, CBGA, CCGA, CSP, QFN MLF, PGA больших и средних размеров.
- Инфракрасные паяльные станции лучше других могут удовлетворить потребности мастеров сервисного центра в процессе монтажа, демонтажа и реболлинга BGA-корпусов. На рынке представлены паяльные станции, которые продаются сразу с наборами для реболлинга.
- Инфракрасные паяльные станции гораздо удобнее других в работе с элементами из пластика (шлейфы и коннекторы).
- Инфракрасное излучение имеет разное воздействие на металлические и неметаллические детали. Сначала нагреваются металлические детали и припои.
- Нагревание происходит лишь в необходимой зоне, другие компоненты защищены от нежелательного термического воздействия.
- Осуществляя точный предварительный нагрев снизу, инфракрасная технология пайки препятствует термической деформации монтажной платы, что особенно важно для плат большого размера, таких как материнские платы ПК.
- Именно эти станции обеспечивают равномерность нагревания и, благодаря большой мощности, элементы быстро нагреваются до необходимой температуры.
- Идеально подходят для работы с бессвинцовыми припоями и благодаря той же мощности, способны поддерживать стабильную температуру.
- Отсутствие сильного воздушного потока не приводит к сдуванию легких элементов с платы, как в случае с термовоздушными станциями.
- Отсутствие необходимости покупать большое количество различных насадок под разные размеры микросхем, как для термовоздушных паяльных станций.
- Инфракрасное излучение волн короткой длины не вредит зрению и позволяет оператору визуально контролировать процесс пайки.
Инфракрасные паяльные станции вытеснили другие аналогичные виды техники и приобрели наибольшее распространение среди сервисных центров, которые специализируются на ремонте мобильных телефонов, игровых консолей, ноутбуков, планшетов и другой компьютерной техники, в первую очередь благодаря простоте и эффективности использования. На данном этапе производители сосредоточились на выпуске именно этого типа паяльных станций.
Сравнение основных технических характеристик инфракрасных и термовоздушных паяльных станций
Термовоздушные паяльные станции – это первое поколение ремонтных комплексов, созданных для монтажа и демонтажа микросхем с SMD и BGA-корпусами. Наилучшим образом они зарекомендовали себя также в работе с небольшими SMT-компонентами, а именно с планшетами и другой мелкой потребительской техникой.Они были заменены инфракрасной технологией по причине ряда недостатков:
- Маленькая площадь нагрева.
- Неравномерность прогрева и лишние термические нагрузки на соседние элементы.
- Деформация монтажной платы.
Но, следует упомянуть, что большое распространение получили комбинированные или гибридные ремонтные комплексы, в которых объединены лучшие свойства и термовоздушных, и инфракрасных технологий. Пример такого оборудования – это гибридный ремонтный комплекс Scotle IR360 PRO V3 . На сегодняшний день именно такой тип паяльных станций считается лучшим среди широкого круга специалистов.
Инфракрасные паяльные станции имеют свои недостатки и слабые стороны, на которые покупателю следует обратить внимание перед окончательным выбором модели. Многие новички ошибочно покупают станции вместо комплексов для демонтажа больших микросхем, как, например, термовоздушная станция Lukey 852D+ с отдельным паяльником.
В большинстве случаев это приводит к негативным последствиям, поэтому в данном случае следует использовать инфракрасный паяльный комплекс, или термовоздушный комплекс большого размера, или их гибрид. Даже если объединить в работе термовоздушную станцию с инфракрасным нижним нагревателем, заменить качественное инфракрасное паяльное оборудование не удастся, поскольку только так обеспечивается полуавтоматический процесс. А в случае с термовоздушной станцией контроль осуществляется оператором.
На рынке представлены качественные инфракрасные станции от американских и немецких производителей, но их стоимость достигает более 10 тысяч долларов. Другой распространенный сегмент – это станции китайского производства, цена которых колеблется в пределах 1 тысячи долларов. Они мало чем уступают дорогим аналогам и позволяют начать свой бизнес, не вкладывая огромные средства в создание сервисного центра. Популярность этих станций среди мастеров обусловлена не только простотой использования, но и работой в удобном полуавтоматическом режиме. От пользователя в первую очередь важно ввести начальные данные и правильно выбрать температурный профиль, а ремонтный комплекс даст сигнал о завершении процесса.
Инфракрасные паяльные станции производителя ACHI
ACHI – это небольшая китайская компания, которая первой началамассовое производство больших инфракрасных паяльных станций в доступном ценовом сегменте. Став известными в мире благодаря ремонтному комплексу ACHI IR-PRO-SC , они заинтересовали большого производителя Scotle Technology , который сделал ACHI своим подразделением, что очень позитивно сказалось на качестве продукции. Компания начала оснащать свои паяльные станции керамическими инфракрасными излучателями, которые по характеристикам близки к известным Elstein немецкого производства. Хорошее качество, доступная цена и легкость ремонта объясняет популярность этого бренда среди профессионалов. На данный момент в ассортименте представлены три основные модели инфракрасных станций:
ACHI IR-6500 – это начальный минимум для восстановления работы больших монтажных плат.
ACHI IR-PRO-SC –инфракрасная паяльная станция, которая является самодостаточным инструментом для профессионального массового ремонта в условиях сервисного центра, где процессы поставлены на поток.
ACHI IR-12000 – это наиболее продвинутая модификация из ассортимента ремонтных комплексов производителя. Рассчитана она на опытных пользователей, которые хотят получить все преимущества гибридной технологии. Ключевая особенность этого комплекса – это нижний инфракрасный нагреватель, внутри которого вмонтирован термовоздушный. Верхний нагреватель тоже является инфракрасным. Встроенный промышленный компьютер с 7" дюймовым сенсорным экраном для вывода данных помогает в режиме реального времени анализировать и корректировать параметры.
Ниже приводим таблицу сравнения основных технических характеристик самых популярных моделей инфракрасных ремонтных комплексов производителя ACHI :
| ACHI IR-6500 | ACHI IR-PRO-SC | ACHI IR-12000 | |
| Потребляемая мощность | 1300 Вт | 2850 Вт | 3650 Вт |
| Зоны нагрева | верхняя, преднагрев | верхняя, преднагрев | верхняя, нижняя, преднагрев |
| Мощность верхнего нагревателя | 400 Вт | 450 Вт | 400 Вт |
| Размеры верхнего нагревателя | 80 × 80 мм | 80 × 80 мм | 80 × 80 мм |
| Мощность преднагрева | 800 Вт | 2400 Вт | 3200 Вт |
| Размеры преднагревателя | 180 × 180 мм | 240 × 240 мм | 350 × 210 мм |
| Хранение термопрофилей | 10 групп | 10 групп | неограничено |
| Вывод данных | ПК | ПК | 7" сенсорный экран |
Инфракрасные паяльные станции производителя ACHI – это самое современное, качественное и доступное оборудование для ремонта мобильной и компьютерной техники. Их возможностей вполне достаточно для полноценного профессионального ремонта, и они по характеристикам не уступают более дорогим аналогам. Именно с ACHI потребители получают по доступной цене все преимущества лучшей на данный момент технологии пайки – инфракрасной.
Уже давно я задумался над тем, паяльную станцию своими руками и чинить на ней свои старые видеокарты, приставки и ноутбуки. Для нагрева можно использовать старую галогеновую грелку, ножку от старой настольной лампы можно использовать для удержания и перемещения верхнего нагревателя, платы будут лежать на алюминиевых поручнях, спираль от душа будет держать термопары, а плата Ардуино будет следить за температурой.
Сперва разберемся с тем, что такое паяльная станция. Современные чипы на интегральных схемах (ЦПУ, ГПУ и т.д.) не имеют ножек, зато имеют массив шариков (BGA, Ball grid array). Для того чтобы припаять\отпаять такой чип, нужно иметь устройство, которое нагреет всю IC до температуры в 220 градусов и при этом не расплавит плату, а также не подвергнет IC термическому шоку. Именно поэтому нам нужен контроллер температуры. Такие аппараты стоят в диапазоне $400-1200. Это проект должен уложиться примерно в $130. Про BGA и паяльные станции вы можете почитать на Википедии, а мы начнём работать!
Материалы:
- Четырёхламповый галогеновый нагреватель ~1800w (в качестве нижнего подогрева)
- 450w керамический ИК (верхний нагреватель)
- Алюминиевые рейки для занавесок
- Спиральный кабель для душа
- Прочная толстая проволока
- Ножка от настольной лампы
- Плата Ардуино ATmega2560
- 2 платы SSR 25-DA2x Adafruit MAX31855K (или сделайте сами, как сделал я)
- 2 термопары типа K
- Блок питания постоянного тока 220 на 5v, 0.5A
- Буквенный модуль LCD 2004
- 5v пищалка
Шаг 1: Нижний нагреватель: отражатель, лампы, корпус
Показать еще 3 изображения
Найдите галогеновый нагреватель, откройте его и выньте отражатель и 4 лампы. Будьте аккуратны, не сломайте лампы. Здесь вы можете приложить воображение и создать свой корпус, который будет держать лампы и отражатель. Например, вы можете взять старый корпус ПК и поместить лампы, отражатель и провода внутрь него. Я использовал металлические листы толщиной 1 мм и сделал из них корпуса для нижнего и верхнего нагревателя, а также корпус для контроллера Ардуино. Как я и сказал прежде — вы можете быть креативными и придумать для корпуса что-то своё.
Используемый мною нагреватель был на 1800W (4 лампы на 450w параллельно). Используйте провода из нагревателя и параллельно соедините лампы. Вы можете встроить штекер для переменного тока, как сделал это я, или соединить кабель напрямую от нижнего нагревателя к контроллеру.
Шаг 2: Нижний нагреватель: система крепления плат
Показать еще 4 изображения
После создания корпуса нижнего нагревателя, измерьте бОльшую длину его окна и отрежьте два куска алюминиевой рейки такой же длины. Вам также нужно будет отрезать еще 6 кусков, каждая размером в половину от меньшей стороны окна нагревателя. Просверлите отверстия по двум концам больших кусков реек, а также на одном конце каждой из 6 небольших реек и на длинной части окна. Перед тем, как прикручивать части к корпусу, нужно создать механизм крепления на гайках, по типу такого, который я сделал на фотографиях. Это нужно для того, чтобы меньшие рейки могли скользить по бОльшим рейкам.
После того, как вы проденете гайки в рейки и скрутите всё вместе, используйте шуруповёрт для перемещения и закрепления шурупов, чтобы система крепления подходила под размер и форму вашей платы.
Шаг 3: Нижний нагреватель: держатели термопары
Для изготовления держателей термопары, замерьте диагональ окна нижнего нагревателя и отрежьте два куска спирального кабеля для душа такой же длины. Раскрутите жесткий провод и отрежьте два куска, каждый на 6 см длиннее, чем спиральный кабель от душа. Пропустите жесткий провод и термопару через спиральный кабель и загните оба конца провода так, как это сделал я на картинках. Оставьте один конец длиннее другого для того, чтобы закрутить его одним из винтов рейки.
Шаг 4: Верхний нагреватель: керамическая пластина

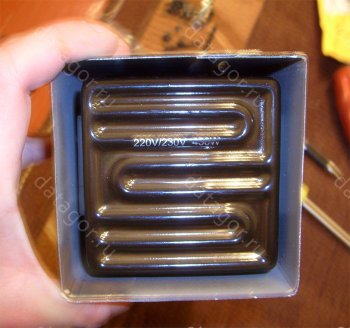

Для изготовления верхнего нагревателя я использовал керамический инфракрасный нагреватель на 450W. Вы можете найти такие на Алиэкспресс. Хитрость заключается в том, что нужно создать для нагревателя хороший кейс с правильным током воздуха. Далее приступаем к держателю нагревателя.
Шаг 5: Верхний нагреватель: держатель
Найдите старую настольную лампу на ножке и разберите её. Для того чтобы правильно разрезать лампу, нужно точно всё рассчитать, так как верхний инфракрасный нагреватель должен достигать всех углов нижнего нагревателя. Итак, сначала прикрепите корпус верхнего нагревателя, сделайте разрез по оси X, произведите правильные расчёты и, наконец, сделайте разрез по оси Z.
Шаг 6: ПИД-регулятор на Ардуино
Показать еще 3 изображения
Найдите правильные материалы и создайте прочный и безопасный кейс для Ардуино и других принадлежностей.
Можно просто отрезать и с прикрепить провода, соединяющие контроллер (верхнее/нижнее питание, контролер питания, термопары), используя паяльник или раздобыть коннекторы и сделать всё аккуратно. Я не знал точно, сколько тепла будет излучать SSR, поэтому добавил на корпус вентилятор. Будете вы устанавливать вентилятор, или нет, но вам обязательно нужно нанести на SSR термопасту. Код прост и из него понятно, как соединить кнопки, SSR, экран и термопары, так что соединить все вместе будет просто. Как управлять устройством: для значений P, I и D нет автонастройки, так что эти значения нужно будет вбить вручную в зависимости от ваших настроек. Есть 4 профиля, в каждом из них можно установить количество шагов, значения Ramp (C/s), dwel(время ожидания между шагами), порог нижнего нагревателя, целевую температуру для каждого шага и значения P,I,D для верхнего и нижнего нагревателей. Если вы, например, выставите 3 шага, 80, 180 и 230 градусов с порогом нижнего нагревателя 180, то ваша плата будет прогрета снизу только до 180 градусов, дальше температура снизу будет держаться на 180 градусах, а верхний нагреватель разогреется до 230 градусов. Код до сих пор нуждается во множестве улучшений, но из него вы можете понять, как все должно работать. Это руководство описано не в деталях, ведь в нём присутствует множество самодельных элементов, и каждая сборка будет отличаться от других. Я надеюсь, что вы вдохновитесь этой инструкцией и сделаете по ней свою ИК паяльную станцию.
Многие специалисты в вопросе, какая паяльная станция лучше , делают выбор в пользу инфракрасных паяльных агрегатов. В этом оборудовании вместо потока горячего воздуха для нагревания деталей используются инфракрасные волны, передаваемые посредством невидимого глазу безопасного излучения. Подобные паяльные станции подходят для работы с любыми компонентами, так как обеспечивают локальный нагрев элементов даже в условиях ограниченного пространства плат. Современные инфракрасные приборы, например, от компаний Achi , Scottle и Jovy , представляют собой сложные многофункциональные комплексы, оснащенные системами охлаждения, мониторами для трансляции параметров работы, панелями управления и т.д. По сравнению с термовоздушными паяльными станциями они обладают следующими преимуществами:
- возможностью работы со сложнопрофильными деталями различного типа;
- отсутствием необходимости подбора насадок для определенного вида работ;
- равномерным нагревом поверхности пайки.
Инфракрасная паяльная станция ACHI IR-6500
Основные недостатки инфракрасных паяльных станций – это их высокая стоимость и сложность. Но следует понимать, что это оборудование считается профессиональным, и его функционал может остаться невостребованным в бытовых условиях.
service-gsm.ru
Часто в своих видеороликах канал Sovering TVi рассказывал о том, что собирается собрать инфракрасную паяльную станцию. Уже практически заключительный этап перед тем, как ее будем собирать окончательно.
Радиодетали, паяльные станции ИК и другие в этом китайском магазине .
Перед тем, как все собирать, прикупил сопутствующие материалы - термопара, для измерения температуры. Вакуумный пинцет тоже прикупил, обзор попозже. Он уже есть готовый, нужно смонтировать, не было времени. Димеры, эти 2 димера, тоже обзорчик делал, кому интересно можете посмотреть на канале. Еще прикупил такие трафареты.
Купил универсальные, так пока учиться пробовать, поэтому такие. В комплекте еще была такая, тоже обзор чуть попозже, материал уже есть нужно обработать и сделать.
Верхний нагреватель сделал из блока питания старого, такой маленький валялся. Его раскрутилась, чтобы показать вам, что внутри. Все припаял, спаял, скрутил. Сюда поставим где-нибудь диммер, чтобы можно было не выносить на переднюю панель, а управлять напрямую. Отдельно управляться с кнопкой с отдельным шнуром питания. Нижний нагреватель со своим питанием и тоже потом, если что-то не понравится, переделывать. Пока все так выглядит. Тоже и коробку переделывать.
Он будет прикручивается сюда и штанга. Такая ножка. Дроссель, точнее блок питания для лампочки подсветки. Подсветку нормальную, тоненькую. Блок питания для нее, еще дополнительный свет. Про диммеры рассказал, кнопочку включения питания для нижнего нагревателя какую-то из этих. Уголки, на которых ляжет верхний лист, снимем верхний лист посмотрим, что внутри, из чего его собрал. Эту штучку открутим.
Продолжение с 4 минуты про самодельную рабочую ИК паяльную станцию.
Вторая часть
Инфракрасная паяльная станция и как ее сделать самому
С появлением микропроцессорной техники возникла необходимость при ремонте сталкиваться с перепайкой BGA микросхем, что привычными методами сделать или крайне сложно, или, чаще, невозможно. Даже фен не всегда поможет справиться с поставленной задачей. Именно поэтому изготовление инфракрасной паяльной станции своими руками будет наилучшей альтернативой и порой единственным актуальным решением.
ИК станция для пайки
Микросхемы BGA (Ball grid array) присутствуют практически в любом современном «умном» устройстве: телефоны, компьютеры, телевизоры, принтеры. В процессе эксплуатации они могут выходить из строя, что требует замены неисправной части на новую. Но такую процедуру осуществить без специального оборудования - задача крайне сложная.
Проблема заключается в том, что производители изобретают всё новые и новые методы для монтажа электронных деталей. И обычный паяльник или фен не всегда смогут помочь в решении такой проблемы. Ведь контактные шарики способствуют высокой теплоотдаче на плату, в результате чего они не могут расплавиться.
Если пытаться поднять температуру до необходимой для их плавления, то появляется риск перегреть микросхему, в результате чего она может выйти из строя. Вследствие перегрева не исключена и возможность повреждения близлежащих деталей. Особенно если их корпусы выполнены из легкоплавких материалов.
Отличным решением может выступить инфракрасная станция. Она позволяет производить замену даже крупных GPU контроллеров. А с широким распространением компьютеров, ноутбуков, материнских плат, видеоадаптеров и другой сложной техники такие работы при ремонте выполняются достаточно часто. И если раньше для замены крупных микросхем можно было использовать термовоздушные станции, то сейчас, когда производители используют бесконтактные методы пайки, единственным оптимальным решением является ИК станция, способная качественно справиться с заменой любой микропроцессорной детали.
Принцип действия
Основными проблемами при перепайке микросхем и контроллеров является или недогрев до температуры плавления контактного материала, или перегрев заменяемой части и её выход из строя.
Так пришла идея нагревать до температуры 100–150 градусов Цельсия непосредственно саму плату. После чего уже производить пайку деталей. Это позволяет качественно снизить теплоотток на текстолит платы, что даёт возможность понижать и «верхние» температуры. А значит, и сама деталь будет меньше подвергаться перегреву.
Производить нагрев можно и термофеном, но использовать инфракрасный паяльник предпочтительнее. Ведь ИК станция позволяет делать это контролируемо, то есть следить и поддерживать «низ» и «верх» температур или использовать рекомендуемый термопрофиль пайки.
Конструктивные особенности
Любые ИК паяльные станции состоят из трёх основных частей. Выглядит всё довольно просто, хотя каждая из них является самостоятельным сложным механизмом, объединённым с общей установкой. Так, любая станция включает в себя:
В зависимости от модели и производителя, ИК паяльники могут отличаться лишь техническими характеристиками. Одни делают работу проще, другие, напротив, требуют от пользователя дополнительного внимания и трудозатрат.
Влияет это и на стоимость оборудования. Поэтому, выбирая станцию требуется обращать внимание не только на цену, но и на технические данные, чтобы не переплачивать за ненужный функционал.
Изготовление своими руками
Производствам или лицам, занимающимся ремонтом сложной электронной аппаратуры, вполне можно приобрести для работы заводскую паяльную ИК станцию. А вот любителям или тем, кому такая установка нужна изредка, можно создать её своими руками. И в пользу этого, в первую очередь, говорит цена. Даже приборы китайского производства имеют стоимость от 1 тыс. долларов. Качественные же модели европейских марок от 2 тыс. долларов и выше. Позволить себе столь дорогое удовольствие сможет далеко не каждый.
Касательно самодельной инфракрасной паяльной станции всё выглядит значительно оптимистичнее. По средним расчётам, такой аналог ИК паяльника обойдётся в пределах 80 долларов, что выглядит несравнимо более приемлемо цен на заводские приборы.
Любой человек, занимающийся ремонтом сложной техники, имеет достаточно знаний, чтобы придумать и сконструировать ИК станцию самостоятельно. В связи с этим электронная часть, внешний вид и некоторые возможности могут отличаться. А вот основная конструкция останется в любой модели одинаковой . Именно поэтому не существует единой идеальной схемы, которую можно привести в качестве единственного верного решения. Но для того чтобы понять сам принцип создания ИК паяльника, подойдёт любая модель. А уже основываясь на личных знаниях и предпочтениях, можно убрать или добавить те или иные части.
Первый вариант
В этом варианте будет использоваться двухканальный контроллер.
- Первый канал задействован для платинового терморезистора Pt 100 или обычной термопары.
- Второй канал будет использоваться исключительно термопарой. Каналы контроллера могут работать в автоматическом или ручном режиме.
Температура может поддерживаться в пределах от 10 до 255 градусов Цельсия. Термопары или датчик и термопара посредством обратной связи контролируют эти параметры в автоматическом режиме. В ручном режиме будет регулироваться мощность на каждом из каналов от 0 до 99 процентов.
Память контроллера
будет содержать 14 различных термопрофилей для работы с BGA микросхемами. Семь из них предназначены для свинецсодержащих сплавов, а другие семь для припоя без содержания свинца.
В случае со слабыми нагревателями верхний может не успевать за термопрофилем. В таком случае контроллер поставит выполнение на паузу и будет дожидаться, пока наберётся необходимая температура.
Также контроллер очень удобно выполняет термопрофиль на основании температуры преднагрева всей платы. Если по той или иной причине снять чип не получилось, то можно повторно запустить его с более высокой температурой.
Силовой блок, изображённый на схеме, имеет транзисторный ключ для верхнего нагрева и семисторный для нижнего. Хотя приемлемо использование двух транзисторных или симисторных. Участок, отмеченный красным пунктиром, можно не собирать, если рассчитывается использование двух термопар.
Для теплоотвода от ключей можно использовать радиатор с активным охлаждением от любой техники. Главное, чтобы он подходил под конструкцию моделируемого аппарата. Нижний нагреватель будет состоять из девяти галогеновых ламп номиналом 1500 Вт 220–240в R7S 254 мм. Должно получиться три части по три лампы, соединённых последовательно. Провода лучше использовать высокотемпературные силиконовые на 220 вольт.
Корпус собирается из стеклотекстолита
или любого другого похожего материала и усиливается алюминиевыми уголками. А также придётся купить и вакуумный насос. Для более эстетичного внешнего вида можно использовать ИК стекло на нижней панели. Но здесь существует сразу несколько отрицательных моментов: слишком медленный нагрев и остывание, и вся конструкция в процессе работы чересчур нагревается. Хотя наличие стекла не только делает прибор более привлекательным, но и удобным, так как платы можно класть прямо на него.
Стойка выполняется из алюминиевого швеллера для стоек. Подготавливаются вакуумный пинцет и трубка для него, термопара и стойки. Верхний нагреватель рекомендуется сделать из ELSTEIN SHTS/100 800W. Когда все детали готовы, их нужно разместить в корпусе и можно переходить к настройке.
Нагреватели устанавливаются на расстоянии 5–6 сантиметров от плат. Если температурный выбег больше трёх градусов, то стоит понизить мощность верхнего нагревателя.
Второе решение
В качестве второго варианта можно предложить конструкцию, отличающуюся лишь внутренними составляющими. И сначала стоит подготовить все необходимые комплектующие:
Главное, сразу определиться с видом корпуса. Естественно, что много зависит от наличия подходящего материала. Поэтому именно от этого стоит отталкиваться, когда приходит время располагать комплектующие внутри.
Теперь нужно взять галогеновый обогреватель. Возможно получится найти уже старый, так как его необходимо разобрать и извлечь рефлекторы и галогеновые лампы. Сами лампы разбирать не нужно. Теперь всё это потребуется поместить в заготовленный корпус. Используется всего 4 лампы по 450 ватт, подключаемых параллельно. Провода предпочтительнее использовать те же, которыми они уже были подключены. Если по каким-либо причинам использовать их возможности нет, то придётся купить дополнительно термостойкие.
Сразу придётся подумать и о системе удержания плат. Конкретные рекомендации давать здесь сложно. Ведь всё зависит от корпуса. Но хорошо бы использовать алюминиевые профили, в которые не жёстко вставляются болты с гайками таким образом, чтобы впоследствии можно было ими зажимать печатные платы и, одновременно, была возможность регулировки под разные размеры плат. Термопары, контролирующие заданную температурную схему в нижнем нагревателе, лучше пропустить в душевой шланг. Это даст подвижность и удобство в процессе работы и монтажа.
Роль верхнего нагревателя будет исполнять керамический мощностью 450 ватт. Такой можно купить как запчасть для ИК станций. Здесь же нужно позаботиться и о корпусе, так как именно он обеспечивает правильный и качественный нагрев. Сделать его можно из тонкого листового железа, согнув нужным образом, в зависимости от формы и размера нагревателя.
Теперь нужно подумать и о креплении верхнего нагревателя. Так как он должен быть подвижным, причём перемещаться не только вверх или вниз, но и под разными углами. Отлично подойдёт стойка от настольной лампы. Закрепить её можно любым удобным способом.
Пришло время заняться контроллером. Для него тоже понадобиться отдельный корпус. Если есть подходящий уже готовый, то можно использовать его. В противном случае придётся его сделать самостоятельно всё из того же тонкого металла. Твердотельные реле нуждаются в охлаждении, поэтому стоит установить к ним радиатор и вентилятор.
Так как автоматической настройки в контроллере нет, то значения P, I и D придётся вводить вручную. Здесь есть четыре профиля, для каждого отдельно устанавливается количество шагов, скорость роста температуры, время и шаг ожидания, нижний порог, целевая температура и значения для верхнего и нижнего нагревателя.
Купить паяльную станцию ИК-650 ПРО в рассрочку/по частям
ИК-650 ПРО - это не мечта, а реальность. Реализуя программу доступности качественной технологии пайки, ТЕРМОПРО постарался раздробить приобретение ремонтной станции BGA на несколько маленьких и вполне осуществимых шагов.
Вариант №1
Купите ИК-650 в рассрочку - заплатите 50%, а остальное будет зарабатывать ваша новая инфракрасная паяльная станция, а мы немного подождем.
Условия простые:
- Желание и возможность честно и вовремя выполнять свои обязательства по договору поставки.
- Организационно правовая форма предприятия - ИП или ООО.
- Регистрация бизнеса не менее шести месяцев.
- Подтвержденное наличие сервисной точки или другого помещения.
- Отсутствие недоимок по налогам, судебных взысканий и решения о банкротстве или ликвидации.
- Предоплата 50%, а остальное в рассрочку на 6 месяцев равными долями без %.
Перед принятием решения просим вас еще раз правильно оценить свои возможности. Помните простое правило окупаемости - у вас должно быть гарантировано не менее 10 перепаек BGA в месяц плюс доходы от других видов сервисных работ.
Вариант №2
ИК-650 ПРО это модульное оборудование - начните с приобретения термостола НП 34-24 ПРО с регулятором ТП 2-10 КД ПРО, и сразу получите огромное преимущество: вам станет доступен равномерный подогрев плат без деформации, а температура BGA теперь будет под вашим контролем. Начните зарабатывать и вы быстро приобретете остальные блоки.
Программное приложение «ТЕРМОПРО-ЦЕНТР»
Инфракрасная паяльная станция ТЕРМОПРО ИК-650 ПРО действительно хорошо работает. Во многом это заслуга многофункционального программного приложения «ТЕРМОПРО-ЦЕНТР». Основное отличие ИК-650 ПРО от других инфракрасных паяльных станций - это сказочные возможности пайки в совсем не сказочных окружающих условиях.
«ТЕРМОПРО-ЦЕНТР» обеспечивает автоматическое термопрофилирование пайки BGA с обратной связью по температуре на печатной плате. Алгоритмы пайки BGA, с несколькими степенями защиты, построены таким образом, чтобы ничего не перегреть, даже при ошибках оператора.
Приложение «Термопро-Центр» решает задачу сохранить высокую надежность и простоту в эксплуатации, а также гарантировать повторяемость процесса пайки с максимальной точностью при оптимальной гибкости технологического оборудования.
Программный пакет «ТермоПро-Центр» содержит ответ почти на любую технологическую ситуацию, реализовано максимально возможное число «зашитых» функций с помощью инструментов ТермоПро.
Программа, вооруженная оборудованием без преувеличения является мощным не только производственным, но и исследовательским инструментом. Инструментарий, заложенный в ней можно использовать как для реализации термодинамического процесса пайки, так и для его фиксации, визуализации, анализа и адаптации под окружающие условия.
Для мелкосерийного и единичного монтажа плат инфракрасная паяльная станция ИК-650 ПРО обеспечивает двойное преимущество. Вы получаете в свои руки не только возможность пайки BGA и других сложных микросхем, но и отличный инструмент для групповой пайки SMD - компонентов на печатные платы по термопрофилю. Качество пайки обеспечивается на уровне камерных и конвейерных печей оплавления, да еще и в режиме обратной связи по температуре платы. (можно паять сразу практически без настройки, естественно немного потренировавшись).
Скачайте приложение «Термопро-Центр» и другую полезную информацию
Комплект поставки инфракрасной паяльной станции ИК-650 ПРО
| НАИМЕНОВАНИЕ МОДУЛЯ |
НАЗНАЧЕНИЕ МОДУЛЯ |
||
| ТЕРМОПРО — ЦЕНТР | многофункциональное программное приложение для управления ИК станцией ИК-650 ПРО | ||
| 1,2 | ИКВ-65 ПРО | верхний нагреватель ИК станции на подвижном штативе | |
| 3 | лазер | лазерный указатель для прицеливания в центр перед пайкой BGA | |
| 4 | диафрагмы | сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 30х30, 40х40, 50х50, 60х60 мм). | |
| 5 | ИК 1-10 КД ПРО | терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы | |
| 6 | ПДШ-300 | шарнирный прижим для установки термодатчика на печатную плату | |
| 7 | ТД-1000 (3 шт.) | внешний термодатчик для контроля температуры печатной платы при пайке BGA | |
| 8 | НП 34-24 ПРО | двух зонный широкоформатный термостол для равномерного подогрева печатных плат. ИК станция ИК-650 ПРО может комплектоваться и другим термостолами серии НП и ИКТ в зависимости от задачи | |
| 9 | ТП 2-10 АБ ПРО | двухканальный терморегулятор обеспечивает управление температурами зон термостола НП 34-24 ПРО (терморегулятор может быть заменен на ТП 2-10 КД ПРО, со встроенным каналом измерения температуры платы) | |
| 10 | ФСМ-15, ФСК-15 (по 10 шт.) |
Вы можете подобрать индивидуальную комплектацию ИК станции дооснастив ее:
видеокамерой,
видеоустановщиком,
термостолом другого размера,
3-х канальным измерителем температуры,
рамочным держателем плат
Схема подключения инфракрасной паяльной станции ИК-650 ПРО
Другие системы подогрева плат для ИК Станции
Инфракрасная паяльная станция может комплектоваться разными подогревателями плат под ваши задачи.
Инфракрасная станция, комплектующаяся нижним подогревом - превосходное оборудование для ремонта телевизоров, ноутбуков, компьютеров, разумеется, повсеместно используется как оборудования для ремонта электроники, а так же - это современное оборудование для ремонта автомобильных блоков, станков с ЧПУ.
Дополнительные приборы и принадлежности для ИК Станции
 |
Прибор расширяет возможности инфракрасной паяльной станции ИК-650 ПРО по контролю за температурой платы.ТЕРМОСКОП сертифицирован как средство измерения военного назначения. (производство ТЕРМОПРО) |
 |
Трафареты BGA Набор для ребола BGA — необходимое дополнение к инфракрасной паяльной станции. В набор входит оправка и 130 трафаретов BGA (производство Китай) |
 |
Фиксатор для трафаретов BGA прямого нагрева. Фиксирует трафареты от 8 x 8 мм до 50 x 50 мм. Зажимной ключ в комплекте. |
|
Держатель удобен для пайки BGA на малогабаритных и среднеразмерных платах (производство ТЕРМОПРО) |
|
 |
ПК-40, ПК-50, ПК-60 3D концентраторы ИК лучей Инфракрасная паяльная станция может иметь еще лучшие эксплуатационные характеристики если вместо плоских диафрагм применять 3D концентраторы. (производство ТЕРМОПРО, изделие запатентовано )
|
 |
Дополнительные диафрагмы 45° к верхнему нагревателю ИК станции, (производство ТЕРМОПРО) |
|
При работе на инфракрасной паяльной станции довольно часто требуется акуратно нанести флюс или паяльную пасту. Цифровые программируемые дозаторы паяльной пасты и жидкостей серии ND-35 предназначены для точной выдачи мелкими порциями флюса, паяльной пасты, теплопроводящей пасты или герметиков. Имеются модели с вакуумным пинцетом (производство ТЕРМОПРО). |
|
 |
USB микроскоп eScope DP-M15-200 При работе на инфракрасной паяльной станции требуется визуальный контроль зоны пайки BGA. Цифровой USB микроскоп eScope DP-M15-200 с матрицей 5Мп, увеличением до 200 крат, LED подсветкой и встроенным поляризационным фильтром облегчает наблюдение. Металлическая подставка в комплекте. Поляризационный фильтр устраняет блики, отражения и позволяет получить более резкое и контрастное изображение при наблюдении таких сложных объектов как BGA в момент оплавления. (производство Китай, возможна поставка других моделей) |
|
Магнитные держатели печатных плат быстро устанавливаются на любые термостолы серии НП и обеспечивают удобную и быструю фиксацию печатных плат над нагревательной поверхностью. |
|
|
АСЦ и ТЕРМОПРО желают вам Здоровья! Если нет технической возможности отвести на улицу вредные продукты пайки, то рекомендуем воспользоваться локальным дымоуловителем, например — г. Москва курсы по обучению работе на инфракрасной паяльной станции при ремонте ноутбуков, игровых приставок, сотовых телефонов.
| ||||||||||||||||||||||||||||
