Самодельная гидроэлектростанция из старой стиральной машины. Гидроэлектростанция своими руками на приусадебном участке. Водяной генератор своими руками Микро гэс на воде своими руками

«Зеленые» всего мира все чаще и все более активно протестуют против разработки новых месторождений нефти, газа, угля, а также массового использования двигателей внутреннего сгорания во всем мире, которые и приносят самые сильные загрязнения нашей среды обитания. Знаменитости из мира моды, театра, кино, призывают жить экономнее в плане расхода электроэнергии. Они устанавливают на крышах своих особняков солнечные батареи, ветровые генераторы (как актёр Леонардо Ди Каприо, например).

Все больше простых людей также понимают, что и от их поведения что-то может зависеть, и если хотя бы один человек найдет альтернативу двигателю внутреннего сгорания, то тогда мир станет чуточку чище. Поэтому в деревнях, поселках и в нашей стране, там, где есть падающая или бегущая вода, некий бассейн с водой на возвышенности, есть возможность сделать мини ГЭС своими руками и, тем самым, помочь и себе и ее Величеству Природе. Это ведь альтернатива бензиновому или дизельному генератору, который все равно работает на топливе и дает едкий выхлоп в окружающую среду.

А если не один человек, не одно домохозяйство решило найти альтернативный путь получения электроэнергии? Если целый поселок, деревня, аул? Тут уже нагрузка на Природу уменьшится значительно. Да и в кармане у потребителя останется больше денег на домашние нужды, ибо электричество от мини ГЭС, созданной руками и умом энтузиастов выходит примерно раза в три дешевле, чем покупать его от штатных производителей (ТЭЦ, Атомные станции, промышленные ГЭС).

В поисках нужной воды

Недавно я увидел небольшое видео, где показывалось, как в обычной индийской деревне студенты одного из западных колледжей решили сделать мини ГЭС. Электричества в той глуши нет, молодые люди бегут в города, а что произойдёт, если дать жителям свет? Реки как таковой в деревне нет, зато есть водоем. Природная чаша с огромным количеством воды расположена немного выше уровня деревни. Что придумали студенты?

Они своими умными головами сообразили, что раз нет здесь течения от Природы, его можно создать! Руками нанятых рабочих была смонтирована крытая длинная труба диаметром с метр, и один конец ее замкнулся на водоем, а другой — внизу, уходил в небольшую и тихоходную речку. За счет перепада высоты вода из водоема по трубе устремлялась вниз, разгоняясь все больше, и на выходе уже создавался довольно мощный поток, который упирался в лопасти мини ГЭС. Труба, в которую заключили воду водоема, сбегает вниз по склону холма настолько живописно, что кажется, будто огромный питон медленно ползет сверху вниз и своими размерами вселяет ужас в местных жителей. Его хочется потрогать руками, пощупать, почувствовать его мощь.

Если нечто подобное создают в индийской деревушке, то почему не попробовать сделать то же самое в российской? Если рядом нет быстротечной реки, но есть водоем, то и тут возможно строительство мини ГЭС. Нужно просто смотреть рельеф местности, но понятно одно: водоём — пусть он будет природный, или искусственный — должен быть расположен выше, нежели место, где будет установлена гидроэлектростанция. Если разница высот значительная – еще лучше! Поток воды будет бежать сильнее сверху вниз, а значит, возрастет возможная мощность получаемой электроэнергии.

Необязательно покупать дорогие трубы для организации искусственного водного течения. Можно своими руками сделать некий желоб, и пусть пока по нему разгоняется вода из водоема. Для начала лучше вообще взять любые подручные средства, старые трубы пусть и небольшого диаметра пока, и соорудить пробный вариант слива воды из водоема, что расположен выше. Так можно будет измерить скорость потока (как это сделать я уже писал ранее). Если же под боком течет река с быстрым течением, то тогда и не надо строить ни плотин, ни желобов, ни создавать поток воды искусственно. Мини ГЭС в форме гирлянды, пропеллера, ротора Дардье или водяного колеса могут быть установлены в таких местах без особых проблем.

Важно будет защитить сооружение. Как? Впереди мини ГЭС следует установить защитный экран из сетки, или рассеиватель, чтобы плывущие по реке обломки деревьев, а то и целые бревнышки, а также живая и мертвая рыба, всякого рода мусор не попадали на лопасти турбины, а проплывали мимо.

Простейшая мини гидроэлектростанция станция своими руками

Создать собственную мини-ГЭС своими руками способен почти каждый. Примеры? Многие туристы для получения освещения в условиях похода используют обыкновенный велосипед, на котором и передвигаются. На любое колесо велосипеда они устанавливают между спицами перемычки из кусков, скажем, тонкого железа и сначала руками, а затем плоскогубцами заводят края листа за спицу, тем самым фиксируя перемычку. Длина перемычки должна соответствовать половине диаметра колеса, то есть перекрывать расстояние от обода до втулки. По сути, она должна быть равна длине спицы. Оптимальным будет установить четыре таких перемычки по типу сторон света: Север, Юг, Запад, Восток. Далее потребуется обычный велогенератор и фонарик подключенный к нему.

Пора выбираться в поход. На ночлег нужно остановиться у реки. Ну и пусть, что комары закусают! Зато получится сделать видео вечеринки, наделать фотографий у костра. Это же очень живописно! Вода в реке должна иметь заметное течение и тогда наша походная мини гидроэлектростанция будет работать. «Да будет свет!» — сказал монтер и сделал замыкание. Нет, это не про нас.

«Да будет свет!» — сказал турист и опустил колесо с перемычками из железа на треть в воду бегущей реки. Сам велосипед ставится на небольшую подставку, или подвешивается за дерево или колышек на берегу так, чтобы колесо на треть было погружено в поток. Вода давит на перемычки, крутит колесо, генератор преобразует энергию воды в ток и мини-фонарик освещает место стоянки.

Нет риска, что батарейки попались бракованные, как в случае применения обычного фонаря, нет риска, что они «сядут», их не надо брать собой в поход в большом количестве. Течение реки никуда не исчезнет. Туристы, чаще всего, предпочитают останавливаться в проверенных местах. Так что, единожды получив электрический ток посредством минивело-ГЭС на месте ночлега, они будут помнить это место и постараются коротать темное время суток именно здесь.

Трудности согласования

Однако, зажечь одну свечу, образно говоря, это одно, а вот зажечь тысячи, дать людям свет, как то сделал Прометей, это совсем иное дело. Компактная гидроэлектростанция как источник электричества своим появлением в обыденном применении может нарушить устоявшуюся картину и состояние дел.

Крупнейшие монополии привыкли, что именно они производят электроэнергию для малых поселений, сбытовые дочерние структуры привыкли получать деньги за доставку товара – КВт\час потребителю. Куда в эту схему вписать мини — ГЭС? Да еще не подконтрольную монополистам? Сразу скажу, что согласовать такой проект с местными властями в России будет непросто, как впрочем, и всякое иное новое дело. Но результат стоит затраченных усилий.

В целом под компактной (мини) гидроэлектростанцией подразумевается такая станция, что выдает мощность до 100 квт. Народные умельцы, работая руками и головой, могут достаточно легко соорудить сию полезную штуку у себя в поселке или деревне, даже в частном домовладении. Но только если имеются соответствующие природные условия и желание что-то создать НОВОЕ, сэкономить денег, то есть в будущем меньше платить за электричество.

Если вы посмотрите видео, или фото некоторых мини- ГЭС, то увидите, что подчас они выглядят весьма странно. Но ведь для современников Леонардо Да Винчи его махолеты с огромными крыльями тоже казались по меньшей мере странными, а своими дерзкими опытами и идеями великий итальянец и вовсе наводил ужас на многих людей своего времени. Ну и что? Людей тех мы не помним. А чертежи и творения Леонардо будут жить в веках. Стройте мини-ГЭС своими руками, экспериментируйте, дерзайте! Природа и потомки скажут вам лишь «Спасибо»!

Михаил Берсенев

В Таджикистане тоже есть умельцы, не хуже индийских:

Именно на этом месте Мы попытаемся сделать нашу новую гидроэлектростанцию. Ранее на этом пруду уже были предприняты попытки создания самодельной ГЭС из беличьего колеса с ременной передачей на генератор (она кстати показана на фото в конце статьи), который давал ток около 1Ампера, этого было достаточно для питания нескольких лампочек и радиоприемника в нашем маленьком охотничьем домиком. Данная электростанция успешно проработала более 2-х лет, и мы решили создать на месте этой мини плотины более мощный вариант аналогичный вариант гидроэлектростанции.

Для изготовления мини плотинной ГЭС на м понадобится:

Обрезки листового металла и уголки;
- Диски для колеса (использовались от корпуса вышедшего из строя генератора фирмы Onan);
- Генератор (его сделали из двух дисков диаметром 11 дюймов от дисковых тормозов Доджа);
- Ведущий вал и подшипники – вроде бы тоже от Доджа, мы не помним точно, так сняли их своими руками с какой-то другой самоделки;
- медная проволока сечением примерно 15 мм;
- немного фанеры;
- магниты;
- полистироловая смола для заливки ротора и статора.

Процесс изготовления

Лопасти ведущего колеса делаем из разрезанной на 4 части 4-х дюймовой стальной трубы.

Мы сделали шаблон, который помог заложить из отверстия, Боковые поверхности колеса – диски диаметром 12 дюймов.

Делаем шаблон, с помощью которого размечаем отверстия для ступиц (5 штук), а также позицию угол лопастей. В таком колесе, если посмотреть сбоку, вода бьет сверху, примерно в районе 10 часов, проходит через середину колеса и выходит внизу, на 5 часах, так что вода бьет по колесу два раза. Мы пересмотрели большое число фотографий и попытались смоделировать ширину и угол лопастей. На фото сверху – разметка для краев лопастей и отверстия для крепления колеса к генератору. В колесе 16 лопастей.

Шаблон приклеили к одному из дисков – будущей боковой поверхности колеса, оба диска мы зажали вместе. На фото выше – сверление маленьких отверстий для позиционирования лопастей.

Делаем зазор между дисками в 10 дюймов, используя шпильки со сплошной резьбой, и максимально аккуратно выравниваем их перед установкой лопастей.

Процесс сварки колеса показан на фото выше. Очень важно, чтобы лопасти сделаны из оцинкованной стальной трубы. Перед сваркой необходимо зачистить цинк с краев лопастей, так как при сварке гальванизированный металл выделяет токсичный газ, чего мы стараемся избежать.

Готовое колесо нашей будущей гэс, без генератора. На, другой стороне колеса (противоположной генератору) в боковом диске есть отверстие в 4 дюйма диаметром – для удобства прикручивания к генератору, а также для очистки, чтобы засунуть руку и вынуть палки и прочий мусор, который может занести внутрь вода.

Сопло имеет такую же ширину (10 дюймов), что и колесо, и около 1 дюйма высоты с того конца, где выходит вода. Площадь сопла чуть меньше, чем 4-х дюймовая труба, на которую сопло насажено. На фото сверху – мы гнем металлический лист своими руками для сопла.

Насаживаем колесо на ось, наша ГЭС практически готова, осталось только сделать и установить генератор. Вся конструкция подвижная. Мы можем двигать сопло вперед, назад, вверх, вниз. Колесо и генератор могут двигаться вперед и назад.

Изготовление генератора для нашей ГЭС. >

Делаем обмотку статора и подготавливаем для заливки. Обмотка состоит из 9 катушек, каждая катушка состоит из 125 витков медной проволоки сечением 1,5 мм. Каждая фаза состоит из 3-х последовательно соединенных катушек, мы вывели наружу 6 концов, так что можем сделать соединение как звездой, так и треугольником.

А это статор – после заливки. (Для его заливки используем полиэстеровую смолу) Его диаметр 14 дюймов (35.5 см) , толщина 0,5 дюйма 1,3 см.

Делаем шаблон из фанеры – для разметки под магниты.

На фото – шаблон и один из тормозных дисков (будущий ротор).

Расставляем по подготовленному шаблону 12 магнитов размером 2,5 х 5 см, толщиной 1,3 см.

Заливаем ротор полиэстеровой смолой, и когда смола засохнет ротор будет готов к работе.

Вот так выглядит наша почти законченная гидроэлектростанция в сборе с генератором.

Фото с другой стороны. Под алюминиевой крышкой – два мостовых выпрямителя из 3-х фазного переменного тока в постоянный. Шкала амперметра – до 6А. В этом состоянии, когда воздушный зазор между магнитными роторами уменьшен до предела, машина выдает 12,5 вольт при 38 об/мин.

В заднем магнитном роторе, есть 3 настроечных винта для регулирования воздушного зазора, для того, чтобы генератор мог вращаться быстрее по необходимости, в надежде найти оптимум.

На досуге, участие в создании ГЭС принимало 17 человек.

Приступаем к изготовлению крепежных элементов, для этого сначала очищаем с листового металла и уголков всю ржавчину, грунтуем и красим, это конечно не обязательно, но так красивее, да и вид товарный будет.

Наш генератор с водяным колесом готов, осталось только установить его!

Было бы неплохо соорудить экран от брызг для генератора, который вращался бы вместе с колесом, но мы так и не нашли подходящего материала. Поэтому решили сделать это потом, если ГЭС заработает.

Еще фото генератора с водяным колесом. Сопло еще не установлено, оно сзади в кузове и мы скоро его поставим.

На фото – место где мы хотим ее поставить. 4-х дюймовая труба выходит снизу запруды, перепад около 3-х футов. Мы забираем только небольшую часть водяного потока.

Эта наша старая микро-ГЭС, проработавшая 2 года, включая зимы. Ее хватало на 1 Ампер (12 Ватт) или около того. Это беличье колесо, с ременной передачей на движок от компьютерного стримера фирмы Ametek. Натяжение ремня критично для успешной работы, его надо часто настраивать. Мы надеемся, что соорудили нечто лучше этого.

Вот и наша ГЭС на месте, производим ее настройку. Наконец, мы приходим к теоретически предсказанным параметрам: лучший результат получается, когда вода входит на 10 часов колесного диска, и выходит в районе 5 часов.

Заработало! Выход около 2 Ампер (1,9 если быть точным). Увеличить ток не удается. Настройки производить нелегко – каждое передвижение колеса требует соответствующего передвижения сопла, и наоборот. Еще мы можем изменять воздушный зазор и менять соединение со звезды на треугольник. Результат явно лучше у звезды – мощность выше, чем у треугольника при тех же оборотах. В итоге мы остановились на звезде, с зазором 1,25 дюйма (довольно много).

Машинку можно сделать чуть дешевле, если использовать менее мощные магниты и меньший воздушный зазор… или она может выдавать больше тока с теми же магнитами, меньшим зазором и катушками с большим количеством витков. Когда-нибудь мы этим займемся. А пока – колесо выдает 160 об/мин на холостом ходу, 110 об/мин под нагрузкой, производя 1,9 А х 12В.
Удовольствия мы получили море, было очень весело, да и мини-ГЭС неплохо работает. Нам все-таки нужен экран на генератор – в речке полно магнетитового песка! Каждые несколько часов приходится очищать магнитные роторы от песчаных нарастаний. Надо или ставить экран, или приделать пару мощных магнитов на входе в трубу.

По материалам сайта: Otherpower.com

История гидроэнергетики берет начало от простого водяного колеса, которое нашим предкам пришло в голову установить на порогах реки. Сначала его использовали для мельницы, тем самым облегчив работу жерновов. Позднее люди научились использовать силу воды для самых разных нужд – изготовления бумаги, распиловки бревен, в кузнечном деле и даже для пивоварения. Венцом творения был электрогенератор, который удалось подключить к турбине. Так появились ГЭС, принцип которых используют сегодня и для домашних изобретений, в том числе и в сегодняшней самоделке.
Ее автору удалось собрать ее буквально из старой стиралки, слегка модернизировав и грамотно использовав ресурсы ближайшей речки на его загородном участке. Он утверждает, что живет уже несколько лет без подключения к электрическим сетям, и не платит за электричество ни копейки. Мощности от гидрогенератора хватает чтобы снабдить электричеством не только все электроприборы в доме, но и потянуть работу мастерской с электроинструментами. Как такое возможно? Давайте посмотрим вместе.

Принцип работы гидроэлектрогенератора

В данной домашней разработке используется родной корпус стиральной машины. Двигатель перемонтируется в режим генератора, и помещается обратно на свое посадочное место. Колесо Пелтона применяется как движущая турбина, аккумулирующая потоки воды, и передающая кинетическую энергию генератору. Переменный 3-х фазный ток, получаемый на выходе генератора, пропускается через выпрямитель из трех диодных мостов. Постоянный ток подается на зарядку аккумуляторов через контроллер, а от них на инвертор 12V/220V, снова получая переменную частотность.

Материалы, инструменты

Материалы:

• Старая стиральная машина с инверторным двигателем;
• Колесо Пелтона;
• Небольшой отрезок тента;
• Фанера;
• Оргстекло или плексиглас;
• Силикон;
• Гидроизоляция для пластика - краска или мастика;
• Саморезы, гайки, шайбы, болты и наждачная бумага.

Инструмент:

• Дрель с корончатой фрезой, сверлами и насадкой под саморезы;
• Сабельная пила или электролобзик;
• Ручной инструмент: гаечные ключи, плоскогубцы, малярный нож и пистолет для силикона.

Собираем гидроэлектрогенератор

Подготовительные демонтажные работы
Для начала необходимо разобрать стиральную машинку, оставив лишь нужные нам детали.

Машинка вертикального типа, поэтому снимаем торцевую крышку с лицевой стороны и демонтируем электронную панель контроля режимов стирки.

Вытаскиваем внешний барабан и демонтируем насос и лишние шланги подводки воды.

Маховик для стирки нам не нужен, как в прочем и внутренняя стальная емкость для белья.

Все что должно остаться – это внешний пластиковый барабан и двигатель на валу.

Как мы можем убедиться, перемонтированный инверторный двигатель уже выдает электричество при вращении вала.

Теперь необходимо разобрать двигатель, оставив на корпусе только вал с подшипниками.

Изготовление гидротурбины

Герметизировать наш вал поможет резиновая прокладка, вырезанная из старой камеры. Делаем в ней отверстие посередине, и насаживаем плотно на стержне вала.

Небольшое колесо Пелтона будет осуществлять забор воды. Этому изобретению почти полторы сотни лет, а оно все не теряет актуальности и применяется даже на некоторых ГЭС. Его необходимо закрепить на валу так, чтобы оно могло свободно двигаться и не касалось корпуса.

Размечаем под него отверстие в корпусе для подачи воды, и сверлим его корончатой фрезой.

Лобзиком или сабельной пилой делаем сливное отверстие в форме прямоугольника, и закрываем его на саморезы отрезком водонепронецаемого тента. Должно получиться вот так (фото).

Далее нужно изготовить заглушку для бака нашей гидротурбины. Делаем ее из куска влагостойкой фанеры, выпиливая лобзиком окружность, равную внутреннему диаметру барабана. В самой заглушке делаем смотровое отверстие для контроля работы агрегата. Которое затем будет закрыто оргстеклом.

Обмазываем торец фанеры силиконом, и насаживаем ее внутрь. Закрепляем ее с помощью саморезов через корпус турбины.

Вырезаем из прорезиненного материала прокладку для оргстекла, и приклеиваем ее на силикон к фанере.

Засверливаем четыре отверстия по сторонам прямоугольника окошка, и с внутренней стороны помещаем в них прижимные болты. На них и будем закреплять оргстекло, чтобы оно было съемным на случай непредвиденных поломок.

Герметизируем стык нашей заглушки с корпусом силиконом.

Для защиты электрической части агрегата, автор установил дополнительный кожух из пластика на край турбины с помощью саморезов. Сам пластиковый корпус прокрасил краской чтобы защитить пластик от растрескивания.

Настала очередь собрать двигатель, установить его на агрегате. Крепим на посадочные болты статор.

Для получения постоянного тока для зарядки аккумуляторов закрепляем планку из трех диодных мостов, по каждому на фазу.

Накрываем двигатель крышкой ротора, и затыкаем лишние сливные отверстия для шлангов, оставшиеся в корпусе.

Установка и подключение

Наш гидрогенератор практически готов. Остается закрепить его на рамочном каркасе из сваренных уголков, и приспособить с помощью гидрантов подачу воды. Выходную мощность генератора можно регулировать силой напора, или диаметром отверстия сопла крана, подающего воду непосредственно в саму турбину. Направленный слив также обеспечит возврат воды без вреда для реки.

Мини ГЭС. Микрогидроэлектростанции

Малая гидроэлектростанция или малая ГЭС (МГЭС) - гидроэлектростанция, вырабатывающая сравнительно малое количество электроэнергии и состоящая из гидроэнергетических установок с установленной мощностью от 1 до 3000 кВт.

Микро-гидроэлектростанция предназначена для преобразования гидравлической энергии потока жидкости в электрическую для дальнейшей передачи сгенерированной электроэнергии в энергосистему. Под термином микро подразумевается, что данная гидроэлектростанция устанавливается на малых водных объектах - небольших речках или даже ручьях, технологических протоках или перепадах высот систем водоподготовки, а мощность гидроагрегата не превышает 10 кВт.

МГЭС разделяют на два класса: это микро-гидроэлектростанции (до 200 кВт) и мини-гидроэлектростанции (до 3000 кВт). Первые применяются в основном в домохозяйствах, и на небольших предприятиях, вторые - на более крупных объектах. Для владельца загородного дома или небольшого бизнеса, очевидно больший интерес представляют первые.

Исходя из принципа действия, микро-гидроэлектростанции разделяют на следующие типы:

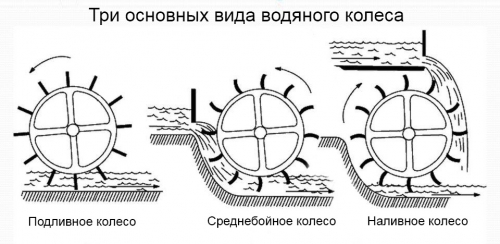

Водяное колесо . Это колесо с лопастями, установленное перпендикулярно поверхности воды и наполовину в неё погруженное. В процессе работы вода давит на лопасти и заставляет вращаться колесо.

С точки зрения простоты изготовления и получения максимального КПД с минимальными затратами, эта конструкция хорошо работает. Поэтому часто применяется и на практике.

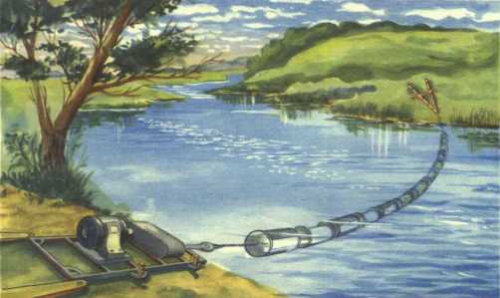

Гирляндная мини-ГЭС . Представляет собой перекинутый с одного берега реки на другой трос с жестко закрепленными на нем роторами. Поток воды вращает роторы, а от них вращение передаётся на трос, один конец которого соединен с подшипником, а второй - с валом генератора.

Недостатки гирляндной ГЭС: большая материалоемкость, опасность для окружающих (длинный подводный трос, скрытые в воде роторы, перегораживание реки), низкий КПД.

Ротор Дарье . Это вертикальный ротор, который вращается за счет разности давлений на его лопастях. Разница давлений создается за счет обтекания жидкостью сложных поверхностей. Эффект подобен подъемной силе судов на подводных крыльях или подъемной силе крыла самолета. Фактически, МГЭС данной конструкции идентичны одноименным ветрогенераторам, но располагаются в жидкостной среде.

Ротор Дарье сложен в изготовлении, в начале работы его нужно раскрутить. Но он привлекателен тем, что ось ротора расположена вертикально и отбор мощности можно производить над водой, без дополнительных передач. Такой ротор будет вращаться при любом изменении направления потока. Как и у его воздушного собрата, КПД ротора Дарье уступает КПД МГЭС пропеллерного типа.

Пропеллер . Это имеющий вертикальный ротор подводный «ветряк», который в отличие от воздушного, имеет лопасти минимальной ширины всего в 2 см. Такая ширина обеспечивает минимальное сопротивление и максимальную скорость вращения и выбиралась для наиболее часто встречающейся скорости потока - 0.8-2 метра в секунду.

Пропеллерные МГЭС , также как и колесные, просты в изготовлении и обладают сравнительно высоким КПД, их частое применение этим и обусловлено.

Классификация Мини ГЭС

Классификация по вырабатываемой мощности (области применения) .

Вырабатываемая микро ГЭС мощность определяется сочетанием двух факторов, первый это напор воды, поступающей на лопасти гидротурбины, которая приводит в действие вырабатывающий электроэнергию генератор, и второй фактор - расходом, т.е. объемом воды, проходящем, через турбину за 1 секунду. Расход является определяющим фактором при отнесении ГЭС к определенному типу.

По вырабатываемой мощности МГЭС подразделяются на:

• Бытовые мощностью до 15 кВт: используются для обеспечения электроэнергией частных домовладений и ферм.
• Коммерческие мощностью до 180 кВт: питают электроэнергией небольшие предприятия.
• Промышленные мощностью свыше 180 кВт: генерируют электроэнергию на продажу, либо энергия передается на производство.

Классификация по конструкции

Классификация по месту установки

• Высоконапорные - более 60 м;
• Средненапорные - от 25 м;
• Низконапорные - от 3 до 25 м.

Данная классификация подразумевает, что электростанция работает на разных частотах вращения, и для ее механической стабилизации принимается ряд мер, т.к. скорость потока зависит от напора.

Составные части Мини ГЭС

Электрогенерирующая установка малой ГЭС состоит из турбины, генератора и системы автоматического управления. Часть элементов системы аналогичны для или . Основные элементы системы:

• Гидротурбина с лопатками, соединённая валом с генератором
• Генератор . Предназначен для выработки переменного тока. Присоединяется к валу турбины. Параметры генерируемого тока быть относительно нестабильны, однако ничего похожего на скачки мощности при ветряной генерации не происходит;
• Блок управления гидротурбиной обеспечивает пуск и останов гидроагрегата, автоматическую синхронизацию генератора при подключении к энергосистеме, контроль режимов работы гидроагрегата, аварийную остановку.
• Блок балластной нагрузки , предназначенный для рассеивания неиспользуемой потребителем на данный момент мощность, позволяет избежать выхода из строя электрогенератора и системы контроля и управления.
• Контроллер заряда/ стабилизатор : предназначен для управления зарядом аккумуляторных батарей, контроля поворота лопастей и преобразования напряжения.
• Банк АКБ : накопительная ёмкость, от размера которой зависит продолжительность функционирования в автономном режиме питаемого ею объекта.
• Инвертор , во многих гидрогенерирующих системах применяются инверторные системы. При наличии банка АКБ и контроллера заряда, гидросистемы мало чем отличаются от других систем, применяющих ВИЭ.

Мини ГЭС для частного дома

Рост тарифов на электроэнергию и отсутствие достаточных мощностей, делают актуальными вопросы о применение бесплатной энергии возобновляемых источники в домашних хозяйствах. По сравнению с другими источниками ВИЭ, мини ГЭС представляют интерес, так как при равной мощности с ветряком и солнечной батареей они способны выдать за равный промежуток времени гораздо больше энергии. Естественное ограничение на их применение является отсутствие реки

Если возле вашего дома протекает небольшая река, ручей или имеют место перепады высот на озерных водосбросах, то значит у вас имеются все условия для установки мини ГЭС. Потраченные на её приобретение деньги быстро окупятся - вы будете в любое время года обеспечены дешёвой электроэнергией, независимо от погодных условий и иных внешних факторов.

Основным показателем, который указывает на эффективность использования МГЭС является скорость потока водоема. Если скорость меньше 1 м/с, то необходимо принять дополнительные меры по его разгону, например, сделать обводной канал переменного сечения или организовать искусственный перепад высот.

Преимущества и недостатки микрогидроэнергетики

К преимуществам мини гэс для дома можно отнести:

• Экологическая безопасность (с оговорками для рыб-мальков) оборудования и отсутствие необходимости затопления больших площадей с колоссальным материальным ущербом;
• Экологическая чистота получаемой энергии. Отсутствует влияние на свойства и качество воды. Водоемы можно использовать и для рыбохозяйственной деятельности, и как источники водоснабжения населения;
• Низкую стоимость получаемой электроэнергии, которая в разы дешевле вырабатываемой на ТЭС;
• Простоту и надёжность применяемого оборудования, и возможность его работы в автономном режиме (как в составе, так и вне сети электроснабжения). Вырабатываемый ими электрический ток соответствует требованиям ГОСТа по частоте и напряжению;
• Полный ресурс работы станции - не менее 40 лет (не менее 5 лет до капитального ремонта);
• неисчерпаемость используемых для выработки энергии ресурсов.

Основной недостаток микро-гэс это относительная опасность для обитателей водной фауны, т.к. вращающиеся лопатки турбин, особенно в скоростных потоках, могут представлять угрозу для рыб или мальков. Условным недостатком можно так же считать ограниченность применения технологии.

Подробно описывать, для чего может понадобиться микро-ГЭС , смысла нет – ответы на этот вопрос очевидны. Коротко скажем лишь, что из общеизвестных альтернативных источников энергии – солнечные генераторы, ветро- и гидроэлектростанции – последние являются потенциально наиболее мощными при меньшей себестоимости. Кроме того, вы не зависите от погодных факторов – ветра или солнца.

Значимым плюсом самодельной микро-ГЭС является также относительная дешевизна и доступность материалов. Покупка заводской ГЭС может обойтись вам в 1000-10000$,

Однако именно мини-ГЭС являются наиболее сложными в проектировании и изготовлении, особенно для неподготовленного человека. Например, энтузиасту Лукмону Ахмедову (Таджикистан) для изготовления собственного варианта электростанции потребовалось около 2 лет. При написании данной статьи мы постарались изложить достаточно подробно и наглядно весь процесс, по шагам. Надеемся, с нашей помощью у вас это займет гораздо меньше времени.

Виды микро ГЭС

Отметим сразу, что в этой статье речь будет идти об изготовлении бесплотинных микро-ГЭС своими руками. Устройство плотины – сложная и дорогостоящая задача, также вам придется потратить немало времени на согласование с властями. С бесплотинными ГЭС все гораздо проще: они экологичнее, а их основной недостаток – меньшая мощность – не критичен, ведь энергия нам нужна для частных, относительно небольших, нужд.

Отдельно отметим, что под «микро-ГЭС» подразумевают агрегат мощностью до 100КВт.

Итак, бесплотинные ГЭС бывают 4 видов: «гирляндная» ГЭС, «водяное колесо», ротор Дарье и «пропеллерная». Также бесплотинные ГЭС часто называют «проточными» или «свободнопроточными».

• Гирляндная ГЭС была разработана советским инженером Блиновым в середине XX века. Она состоит из небольших турбин — гидровингроторов, нанизанных в виде бус на тросе, который переброшен через реку. Один конец троса прикреплен к опорному подшипнику, а второй — вращает вал генератора. Трос в данном агрегате выполняет задачу вала, чье вращение которого передается к валу генератора. К минусам гирляндной ГЭС можно отнести относительную дороговизну, опасность для окружающих (вполне вероятно, такой проект придется согласовывать с властями, соседями) и невысокую выходную мощность.
• Водяное колесо устанавливается перпендикулярно поверхности воды и погружено в воду менее, чем наполовину. Приводить его в действие можно двумя способами: либо течение воды давит на лопасти в нижней части колеса, заставляя его вращаться, либо же поток воды падает на колесо сверху (см. фото ниже). КПД последнего варианта намного выше. При изготовлении турбины этого типа основным вопросом является грамотный выбор формы лопастей, которая позволит наиболее эффективно использовать энергию воды.
• Ротор Дарье представляет собой вертикальный ротор с лопастями специальной конструкции. Благодаря ей поток воды давит на лопасти с разной силой, за счет чего и происходит вращение. Данный эффект можно сравнить с подъемной силой крыла самолета, которая возникает вследствие разности давлений над и под крылом.
• Пропеллер по своей конструкции схож с пропеллером ветрогенератора (отсюда, собственно, и название) или винтом корабля. Однако лопасти подводного пропеллера, как правило, намного уже, что позволяет использовать энергию потока более эффективно. Например, для реки со скорость течения 1-2 м/с достаточно ширины в 2 сантиметра. Подобная конструкция хорошо подходит для быстрых и глубоких рек. Важный момент: для безопасности купальщиков и туристов обязательно установите заграждение и предупреждающий буй. Установка крутится достаточно быстро и может нанести серьезные травмы

На наш взгляд, для изготовления микро-ГЭС своими руками оптимально использовать пропеллерную конструкцию или конструкцию типа «водяное колесо». Отметим, что в агрегатах заводского производства турбины обоих типов имеют достаточно сложную форму (т.н. «турбина Каплана, «турбина Пелтона» и др.), позволяющую получить максимум КПД для различных типов потока. Однако при «домашнем» производстве изготовить такие турбины сложно.

Немного теории о микро ГЭС и базовые расчеты.

Следующим шагом является расчет и измерение скорости потока. Определять ее на глазок весьма рискованно – очень легко ошибиться, поэтому отмерьте вдоль берега 10-20 метров, бросьте в воду поплавок (щепку, небольшой мячик) и отмерьте время, за которое щепка проплывет дистанцию. Делим дистанцию на время – получаем скорость течения. Как показывает практика, если она меньше 1 м/с – устройство микро-ГЭС в данном потоке может быть неоправданным. Если мы планируем получать энергию за счет перепада высот, то мощность можно примерно рассчитать по следующей формуле:

Мощность N=k*9.81*1000*Q*H,

где k — КПД системы (обычно составляет 20%-50%); 9,81 (м/сек2) — ускорение свободного падения; H – перепад высот;

Q — расход воды (м3/сек); 1000 — плотность воды (кг/м3).

Как видно из формулы, мощность прямо пропорционально зависит от скорости. Если река имеет несколько рукавов, ответвлений, то стоит измерить скорость во всех и выбрать поток, имеющий наибольшую скорость и глубину. Учтите, что измерения необходимо делать в безветренную погоду.

Найти ширину и глубину реки в метрах. Упрощенно принимаем, что поток в сечении имеет форму прямоугольника, тогда умножив площадь сечения на его скорость, получаем расход:

Q = a*b*v. Т.к. на самом деле сечение водяного потока имеет меньшую площадь, то полученное значение стоит умножить на 70%-80%.

Если у нас уже есть готовый генератор, то можно оценить возможный рабочий радиус колеса и необходимый коэффициент мультипликации.

Радиус колеса (м) = Скорость потока (м/с) / Частота вращения колеса (Гц). Частоту вращения колеса мы можем оценить, зная рабочую частоту генератора (обычно в «об/мин») и предполагаемый коэффициент редукции.

Практика: строим микро-ГЭС сами

Теперь пришла очередь спроектировать и изготовить турбину. Ниже мы опишем особенности постройки микро-ГЭС типа «водяное колесо». Данную конструкцию выгодно использовать, если у нас есть возможность организовать перепад высот для потока (или такой перепад уже существует, например, это сточная труба из пруда). Как уже было сказано выше, особое внимание следует обратить на форму лопастей. Если использовать колесо с лопастями в виде плашек (см. фото ниже, в данном случае лопасти установлены под углом 45 градусов), то КПД такой установки будет очень невелик.

Лучше использовать лопасти вогнутой формы, которые можно получить, например, из ПВХ или металлической трубы, разрезав ее вдоль на 2 или 4 части. Как показывает практика, лопастей должно быть не меньше 16. Чтобы разрезать трубу максимально прямо, проведите вдоль поверхности маркировочные линии. Также можно прикрепить 2 параллельно расположенных деревянных бруска и использовать их как направляющие. Поверхность лопаток следует отшлифовать, иначе часть энергии воды будет тратиться на трение.

В качестве самого колеса можно использовать пустую катушку из-под кабеля, либо же просто изготовить диски соответствующего диаметра. Расстояние между дисками соответствует длине лопастей. Соединяем диски вместе и вырезаем полукруглые пазы для установки лопастей. Как вариант, лопасти можно приварить. Если конструкция небольшого размера, то для защиты от мусора можно использовать сетку, прикрепленную перед колесом. В случае, когда вода падает на лопасти сверху, но при этом поток достаточно широкий есть смысл изготовить сопло (см. фото ниже), благодаря которому будет использоваться вся энергия потока. На фотографии выше видно, что сточная труба узкая сама по себе, поэтому необходимости в применении сопла нет. В любом случае поток должен падать на водяное колесо сверху, примерно на 10 часов, если представить колесо в виде циферблата часов.

В качестве опорной конструкции можно использовать сварную металлическую раму. Для повышения КПД попробуйте, если есть такая возможность, поварьировать расположение колеса: ближе-дальше, выше-ниже относительно входящего потока.

Теперь нам необходимо смонтировать повышающий редуктор (мультипликатор). Подойдет как шестеренчатый, так и цепной. Какой именно мультипликатор применить, и какой коэффициент редуцирования необходим – зависит от мощности потока, эксплуатационных характеристик колеса и генератора. Рассчитать коэффициент очень просто – рабочее количество оборотов генератора делим на количество оборотов колеса в минуту. Иногда приходится использовать 2 редуктора разных типов. Для передачи вращения от колеса на редуктор или генератор используется труба, карданный вал или другой похожий элемент.

В качестве генератора подбирается любой подходящий двигатель, при этом желательно, чтобы он был синхронным. Для асинхронного придется добавлять конденсаторы, работающие по схеме «звезда» или «треугольник». Характеристики конденсаторов зависят от напряжения сети и параметров двигателя. Основной проблемой при использовании асинхронного двигателя будет поддержание постоянного количества оборотов. Если же оно изменяется – придется менять и конденсаторы, что может быть весьма хлопотным.
