Роллетные ворота. Выбираем секционные и рулонные ворота в гараж Гаражные рольворота как монтируется

Часто люди хранят в гараже ценные вещи: инструменты, запчасти для автомобиля и другой необходимый инвентарь, не говоря уже про самого «железного коня». Чтобы сохранить это всё в целости, нужно установить прочные ворота. В последнее время всё больше владельцев гаражей предпочитают ворота-рольставни: они обеспечивают безопасность внутреннего пространства, привлекательны внешне и доступны для изготовления своими руками.

Ворота-рольставни по своей конструкции очень тяжелы для взлома

В качестве основы для рольставней используют алюминиевый или стальной профиль различной толщины . Алюминиевые изделия достаточно прочны, служат очень долго, не подвержены коррозии. Ламели конструкции плотно соединены, что повышает противовандальный эффект, а для увеличения прочности на них предусмотрены дополнительные рёбра жёсткости.

Конструкции из стального профиля самые прочные и лучше всего противостоят несанкционированному проникновению. Чтобы стальные рольставни не страдали от воздействия влаги, для них используют оцинкованный металл.

Дополнительное утепление конструкции предохраняет от потери тепла через ворота, с этой целью по периметру ворот закрепляют специальный теплоизолирующий материал. Он поможет сохранить в гараже благоприятную температуру даже при сильных морозах на улице.

Гаражные рольставни, производят 2 видов: с горизонтальным и вертикальным перемещением ворот. Возможно открытие конструкции вручную или с помощью автоматики. Роллетные ворота несложно установить, они просты в эксплуатации, и их можно размещать как снаружи, так и внутри гаражного проёма.

Плюсы и минусы

Ворота-рольставни привлекательны на вид и легки в монтаже, но их самостоятельное изготовление обойдётся недёшево

К положительным качествам ворот-рольставней можно отнести следующие:

Эти конструкции избавляют вас от необходимости убирать выпавший перед гаражом снег в зимний период;
Их легко монтировать, во время работы для них не нужен особый уход, правильно установленная конструкция будет служить длительный срок;
Ворота-рольставни очень компактны, для их установки нужно мало места. В отличие от остальных конструкций ворот, они не занимают дополнительную площадь при открывании;
Профиль, используемый при изготовлении конструкции, бережёт тепло. Кроме того, он защищает от грязи, благодаря чему в гараже всегда будет чисто и тепло.
Ворота-рольставни с автоматическим управлением можно открывать дистанционно, не выходя из автомобиля.

Но есть и минусы:

Они плохо сохраняют тепло, так как при открывании пропускают много воздуха с улицы;
Возможно промерзание механизмов и ламелей полотна ворот, в зимний период влага в щелях между ламелями превращается в лёд, и открыть ворота может быть проблематично. Потребуется легко постучать по полотну, и только потом открывать;
Самостоятельное изготовление ворот-рольставней существенно ударит по вашему карману.

Виды рольставней и их особенности

Современный строительный рынок предлагает рольставни из разных материалов

Такая конструкция, кроме своей основной функции – защиты помещений, скрывает гараж от проникновения уличного шума и прямых солнечных лучей. В продаже можно найти много разных рольставней, которые отличаются по способу изготовления, материалу конструкции эксплуатационному назначению и способу монтажа.

Эти изделия также подразделяются по способу установки: на накладные и встроенные. Накладные рольставни размещаются с наружной стороны проёма, а встроенные монтируют внутри него.

Профессионалы советуют использовать рольставни с внутренним монтажом конструкции, так как они лучше противостоят внешнему механическому воздействию, не искривляются и выглядят симпатичнее.

По используемому материалу рольставни подразделяются на:

Пластиковые. Такие рольставни нельзя использовать в широких проёмах, но у них привлекательный вид. Изделия хорошо защищают помещение от шума, однако плохо противостоят внешнему воздействию;
Стальные. Изготавливаются из оцинкованного или окрашенного металлического профиля, хорошо противостоят внешнему воздействию, но материал боится коррозийных процессов;
Алюминиевые. Такие конструкции похожи по своим характеристикам на стальные, но все элементы меньше весят. В основном их используют владельцы квартир на первом этаже и хозяева магазинов;
Бронированные. Их изготавливают из алюминиевого профиля с повышенной прочностью. Именно их используют для помещений, которые необходимо максимально защитить от преступников. Часто ещё на заводе такие рольставни оборудуют электрическим приводом и дистанционным управлением;
Деревянные. Конструкции из древесины используют в основном для декорирования. У таких рольставней высокая экологическая безопасность. Они способны защитить помещение от уличного шума, низкой температуры и солнечных лучей;
Перфорированные. Такие изделия изготавливают из металлического профиля с пластиковыми вставками. Эти вставки могут быть любой конфигурации, стоят они дорого, но сделаны очень качественно.

Внимание! Профессионалы предпочитают использовать эти конструкции там, где необходимо регулярное проветривание, в основном их устанавливают в витринах торговых точек.

Рольставни бывают с ручным открыванием и механическим. В первой конструкции хозяину гаража необходимо прилагать усилия для закрытия и открывания ставней, а с механическим приводом нужно только нажать кнопку на пульте.

Гаражные рольставни практически невозможно сдвинуть даже с помощью троса, проникнуть внутрь очень сложно, и бесшумно это сделать не удастся. Для улучшения защиты гаража советуют устанавливать конструкции, изготовленные из цельнотянутой стали или алюминия. К сожалению, стоят эти рольставни недёшево.

Тонкости выбора

Чтобы не совершить ошибки при выборе конструкции, подходящей для вас, важно определиться с несколькими моментами:

Какая степень защиты для вас нужна;
Есть ли бесперебойное электропитание;
Какой способ открытия предпочтителен – автоматический или ручной;
Частота использования оборудования;
Приоритет комфорта эксплуатации или стоимости.

Ответ на любой из этих вопросов способен сильно изменить цену конструкции. Для экономии денег и времени можно проконсультироваться у профессионалов.

Разница между разными приводами рольставней

Помимо материала изготовления, рольставни отличаются по типу привода

Электрический привод. Этот способ управления работой рольставней позволяет использовать устройства аварийного открывания и дистанционное управление. С таким приводом можно применять автоматические замки. Основной недостаток – ограничение размера по ширине проёма (минимально 60 см.)

Карданный привод. Дешёвое и надёжное устройство для управления рольставнями. Можно на выбор использовать несъёмный или съёмный узел. Минусом является то, что масса дверного полотна не должна превышать 36 кг.

Тросовый привод . Это надёжное и недорогое приспособление можно устанавливать прямо на стену или крепить к направляющей. Тросовый привод, к сожалению, не может работать вместе с перфорированными рольставнями. Обязательное условие – установка нижнего замка.

Ленточный привод. Самый дешёвый и простой способ управления роллетами. Недостаток –ограничение по массе дверного полотна (не более 15 кг). Эту систему нельзя провести сквозь стену.

Методика расчёта

Стоимость конструкции определяется с учётом основных характеристик изделия:

Тип конструкции: будут установлены роллетные ворота или просто роллетная система;
Габариты проёма гаражных ворот и способ установки конструкции – накладной или встроенный;
Вид профиля роллет: профили подразделяются по прочности. Более надёжный материал, соответственно, стоит дороже;
Вид короба: он может быть круглым, с закруглениями 45 градусов, 20 градусов или можно использовать встроенный короб;
Способ управления: автоматическое устройство или ручное управление.

Расчёт выполняют с учётом ваших розничных цен, к этому нужно добавить транспортные расходы и стоимость монтажа конструкции.

Размеры нарезки заготовок

В первую очередь замеряют ширину проёма – это позволит определить точные размеры роллеты.

Ширина самой роллеты W такая же, как и ширина проёма гаражных ворот W пр.

W = W пр

Для комбинированной или накладной установки ворот ширину роллеты подсчитывают по формуле:

W = W пр +2 W ш

W ш – ширина направляющей шины.

Высота роллеты Н при встроенном монтаже находится по формуле:

Н=Н пр +Н кор +Н кц

Здесь Н ком – высота короба ворот-рольставней.

Н кц – высота концевого профиля.

Н пр – высота пролёта ворот.

Длину ламели L находят с учётом ширины роллеты W , вида профиля и габаритов направляющей шины L =W – 6-100 мм.

Размер направляющей шины L ш находят так:

L ш =Н-Н кор -Р (мм) Для роллеты с направляющими;

L ш =Н-Н кор —W ш (мм) Для роллеты с направляющими с обрамлением;

L ш =Н-Н кор +20 (мм) Для роллеты без направляющих и обрамления;

L ш =Н-Н кор +20 – W ш (мм) без направляющих с обрамлением:

Размер защитного короба L кор рассчитывается так:

L кор =W – 10 (мм)

Самостоятельное изготовление ворот-рольставней

Порядок изготовления ворот-рольставней

Перед началом работ необходимо определиться со способом установки ворот в гараже. Бывает встроенная, внешняя и внутренняя установка ворот-рольставней.

Мастера-самоучки в большинстве случаев применяют внешнюю установку, при которой коробку монтируют над проёмом. Эта технология привлекает тем, что для неё не нужны дополнительные подготовительные работы.

Типы монтажа гаражных ворот-рольставней

Изготовление рольставней состоит из 3 этапов:

Подготовительный этап – выполнение всех нужных для работы замеров, проверка уровня проема ворот и качества откосов;
Выбор подходящего материала, при котором учитывают необходимую глубину установки креплений с учётом прочности материала стен гаража;
Установка конструкции ворот-рольставней.

Инструменты

Для выполнения работы необходимо приготовить следующие инструменты:

Перфоратор;
Шуроповёрт;
Электродрель;
Болгарка;
Кувалда;
Слесарный молоток;
Пассатижи;
Ножовка;
Кусачки;
Ножницы для резки металла;
Напильник;
Набор отвёрток;
Ключи;
Силиконовый пистолет;
Электрический тестер;
Паяльник мощностью 60 Вт;
Электрическая переноска длиной 20-30 метров;
Электрический индикатор;
Рулетка длиной 5 метров;
Штангенциркуль;
Свёрла по бетону и металлу;
Защитные очки;
Леса или лестница для выполнения работ вверху проёма ворот.

Чертёж и конструкция ворот-рольставней

При подготовке к работе сначала просчитывают основные размеры пролёта ворот и габариты необходимой роллеты и всех её составляющих, изготавливаемых с помощью нарезки на нужные размеры заготовок-длинномеров.

После этого готовят подробный чертёж, в котором указывают размеры роллеты (высота и ширина). Все размеры зависят от габаритов проёма гаража и способа установки ворот.

Кроме того, в чертеже указывают:

размер полотна роллеты,
длину шины,
габариты короба
длину октогонального вала.

Основные работы

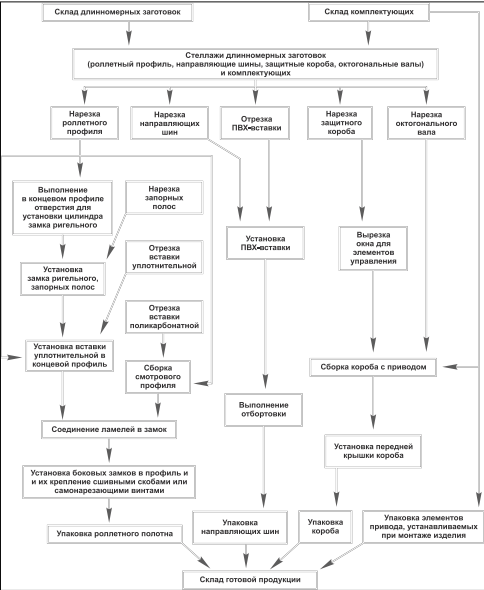

Процедуру подразделяют на несколько последовательных этапов:

Нарезка отдельных ламелей полотна нужной длины и удаление заусенцев на срезах;
Установка уплотнителя в профиль, крепление запорных полос и установка замка;
Нарезка направляющих шин длины и удаление заусенцев на срезах, установка в них специальных уплотнителей;
Если потребуется, производят отбортовку в шинах;
Изготовление защитного короба, для защиты, вырезание окна предназначенного для установки элементов управления механизмами;
Обрезка октогонального вала, после чего участок среза шлифуют;
Формирование полотна ворот из отдельных ламелей;
Монтаж защитного короба и установка в нём приводов.

Чтобы самостоятельно сделать ставни для роллетных ворот, нужно приготовить специальные приспособления и инструменты, такие как:

Столы, на которых будет удобно нарезать заготовки;
Специальные станки, предназначенные для нарезки деталей рольставней;
Торцовая пила;
Слесарный верстак;
Воздушный компрессор.

Для правильной установки ворот-рольставней потребуются простейшие инструменты. Перед началом монтажа необходимо подготовить пролёт для установки ворот. Нужно устранить все дефекты и выровнять неровности на стенах, иначе ворота-рольставни не будут герметичны, шины не будут плотно прилегать и даже могут образоваться зазоры.

При подготовке отверстий придётся особенно поднапрячься

Наиболее сложная работа – подготовка необходимых отверстий и установка крепёжных элементов . Отверстия сверлят с помощью перфоратора на расстоянии 50 см, крепление выбирают с учётом материала, из которого изготовлены стены.

Для установки ворот-рольставней на стены из бетона нужно применять стальные анкеры, вкручивая их в дюбеля из пластика. Металлические конструкции требуют использования винтов-саморезов, а в кирпичные стены загоняют стальные анкера. Для дерева необходимы шпильки или шурупы.

После подготовки крепления возводят каркас, монтируют шины и устанавливают механизм привода. Установку шин и короба нужно выровнять, проверив уровнем. К приводу подключают электропроводку.

В конце собирают полотно ворот, устанавливают тяговые пружины и замки. После этого останется только заделать все оставшиеся отверстия и установить различные аксессуары.

Типичные просчёты

Чтобы конструкция функционировало долго и надёжно, при работе нужно учитывать несколько нюансов. Существуют типичные ошибки, часто допускаемые начинающими монтажниками:

Направляющие во время монтажа не выставлены по уровню. Отклонение от вертикальной или диагональной линии может стать причиной заклинивания полотна. Часто такая неприятность происходит летом, в это время металл нагревается и из-за этого увеличивается в объёме;
Короб негерметичен, в результате в него попадает влага, что приводит к коррозии металлических элементов и уменьшению эксплуатационного срока механизма. Если у вас часто идут дожди, то между основанием короба и его крышкой желательно уложить уплотнитель;
При закрывании полотна ворот им должны быть закрыты крепёжные болты. Иначе их будет несложно вывернуть, и защита конструкции станет минимальной. Если при монтаже у вас случился такой недостаток, то необходимо рассверлить головки винтов, чтобы сильно усложнить работу злоумышленникам. Конечно, при необходимости снять ворота-рольставни вам тоже придётся немного помучится, чтобы их выкрутить.

Уход за воротами-рольставнями

Гаражные ворота-рольставни, среди прочего, необходимо регулярно чистить

Уход состоит в нескольких операциях:

Полотно ворот нужно регулярно очищать от пыли и грязи. Иначе она начнёт налипать на вал, что существенно снизит эксплуатационный срок;
Необходимо регулярно убирать с полотна лёд и налипший снег. Это может привести к заклиниванию механизма. Можно просто их потихоньку обстучать, и лёд со снегом осыпятся;
Все части механизма необходимо смазывать. Если появится скрип или посторонний шум, то необходимо сразу провести работы по обслуживанию оборудования.

Не забывайте, что правильно выбранные и установленные гаражные ворота защитят ваш автомобиль не только от кражи, но и от сюрпризов погоды, обеспечивая исправность и сохранность транспортного средства.

Рулонные гаражные ворота являются одной из разновидностей современных секционных ворот. Подвижное полотно в рулонных воротах образуется ламелями небольшой ширины, которые наматываются на вал, образуя конструкцию в виде рулона. Вал находится в специальном коробе, который устанавливается над проемом гаража.

По цвету можно подобрать ворота различной цветовой гаммы, которая будет оптимально подходить под дизайн и архитектурный стиль гаража и всего комплекса окружающих зданий. Дополнительное преимущество таких систем в том, что рулонные ворота своими руками собираются за короткий промежуток времени, для чего необходимы элементарные навыки и стандартный набор инструментов, который есть практически в любом доме.

Особенности конструкции

Полотно ворот состоит из металлических ламелей, которые надежно соединены между собой. Обычно металлический профиль ламели имеет внутри пустоты, полость его в производственных условиях заполняется утеплителем, как правило, пенополиуретаном. Изготавливают ламели из качественного алюминиевого профиля специальной прокатки или из экструдированного профиля. По толщине и высоте профили производятся различных параметров. Для изготовления гаражных ворот обычно используют профиль усиленной взломостойкости и устойчивости к механическим повреждениям, высотой 55 или 77 мм.

Профиль роликовой прокатки с высококачественным двухслойным покрытием характеризуется отличной износостойкостью. Экструдированные профили обладают повышенной устойчивостью к солнечному излучению и негативным атмосферным влияниям. Ширина гаражных ворот рулонного типа обычно до 5 м. Если проем гаража имеет большую высоту можно обустроить рулонные ворота без короба. Дополнительно ворота можно оснастить специальными смотровыми и вентиляционными профилями.

Гаражные ворота рулонного типа оснащаются автоматизированной системой управления и запасным ручным аварийным подъемом. Автоматический привод плавно и бесшумно работает от нажатия кнопки на дистанционном пульте управления. При необходимости можно открыть ворота изнутри при помощи ручного привода.

Рулонные ворота в сравнении с распашными и раздвижными конструкциями обладают следующими достоинствами:

перед рулонными воротами в зимний период не нужно постоянно расчищать снег;
рольставни в проем гаража легко устанавливаются, не требуют специального ухода и служат длительное время;
рулонные ворота отличаются компактными размерами, экономя место в гараже и перед ним;
благодаря качественной теплоизоляции они сохраняют тепло в помещении;
особенности конструкции ворот гарантируют надежную защиту гаража от грязи;
автоматическая система управления позволяет открывать ворота, не выходя из машины;
этот тип ворот отличается доступными ценами и быстрым монтажом.

Основные особенности монтажа

Рулонные ворота можно монтировать как снаружи проема, так и с внутренней стороны гаража. Однако по заключению специалистов, внутренний монтаж обеспечивает большую безопасность и долговечность конструкции.

Чтобы установить рулонные ворота своими руками необходимо собрать комплект изделия по размерам своего гаража с учетом его параметров и условий дальнейшей эксплуатации. Конструкция гаражных ворот рулонного типа должна состоять из защитного короба, полотна ворот, вала, направляющих шин и системы управления. Защитное полотно в движение приводит электропривод. Перемещается полотно ворот вниз или вверх по боковым направляющим.

Монтаж ворот начинается с разметки. С помощью рулетки замеряют размеры проема и по максимальным параметрам закупают материал и комплектующие детали. Согласно инструкции по установке рулонных ворот перед монтажом вертикальных направляющих проверяют ровность пола строительным уровнем. При необходимости необходимо выровнять поверхность.

На ведущей секции полотна закрепляют верхние опоры направляющего ролика. Монтируют внутренние петли. Панель в самом низу конструкции оснащают кронштейнами. Ставят нижнюю планку таким образом, чтобы ее края заходили за проемы равномерно. Выравнивают секцию по уровню. Далее по ней устанавливают вертикальные направляющие. К нижней панели крепят тросы и вставляют ролики с распорными втулками. Крепят ролики с держателями к боковым опорам. Прикручивают к боковым стойкам оставшиеся саморезы.

На основе сборочного комплекта рулонные ворота собираются качественно и довольно быстро. При необходимости профессиональные производители ворот рулонного типа могут оказать консультации относительно грамотной сборки конструкции, ее комплектации и этапов сборки.

Для сохранности имущества, расположенного в гараже либо на складе, необходимы надежные ворота. Они должны быть прочными, удобными в эксплуатации, а также органично сочетаться с экстерьером. Наиболее популярными считаются рулонные ворота для гаража.

рулонный механизм

Конструкция изделия состоит из ламелей, сворачивающихся в рулон при помощи механизма, установленного в гараже. Принцип их намотки соответствует работе рольставней: полотно из металлических пластин наматывается на вал, расположенный в коробе, с функцией защиты от внешнего воздействия.

Изготавливаются ламели для основного полотна из различных материалов:

Наиболее надежными считаются рулонные гаражные ворота стальные. Однако они применяются на больших проемах и подвергаются коррозийным процессам.
Самым хрупким является пластик. Его дешевизна обусловлена хрупкостью материала и низким уровнем прочности.
Универсальный материал – алюминий. Он обладает такими характеристиками, как привлекательный внешний вид, надежность и стойкость к ультрафиолету и коррозии.

Свойства рулонных ворот

Преимущества рулонных ворот

Изделие обладает рядом преимуществ в сравнении со стандартными гаражными воротами:

Прочность конструкции за счет качества металла, из которого изготовлены сэндвич-панели.
Долговечность. Системы могут функционировать без сбоев на протяжении многих лет.
Высокий уровень шумоизоляции.
Минимальная теплопотеря. Плотность конструкции не допускает проникновения осадков внутрь помещения и выветривания тепла из него.
Универсальность.
Экономия свободного пространства благодаря компактной намотке под потолком.
Разнообразие отделочных вариантов.
Простота эксплуатации.
Использование дистанционного пульта управления.
Возможность самостоятельной установки ворот для экономии средств.

Роллетные гаражные ворота не доставляют хлопот даже при низких температурах, так как наружная часть ламелей обрабатывается полимерным покрытием, выступающим в качестве антикоррозийного слоя.

Безопасность конструкции – направление, над усовершенствованием которого работают производители:

панели соединяются таким образом, чтобы не допускать защемление пальцев;
автоматическая намотка не требует физических усилий владельца гаража;
пружинный механизм с защитой от разрыва главного элемента компенсирует массу полотна;
в случае отсутствия электричества работа системы может быть переведена в ручной режим;
расположение рулона в защитном коробе, который исключает травмы при намотке.

Работа рулонных ворот

Как выбрать рулонные ворота

Так как немногие разбираются в тонкостях технических характеристиках изделия, в качестве ориентира при покупке обычно выступает стоимость. Наиболее доступной считается базовая комплектация: стандартный тип ламелей, минимальные размеры и простая отделка. Выбор других поверхностей, имитирующих различные структуры, существенно увеличивает цену рулонных ворот в гараж. Также в более дорогих моделях используется пульт дистанционного управления.

В качестве удорожающих элементов могут выступать:

остекление;
встроенная калитка для удобства входа в гараж без открытия проема полностью;
вентиляционные решетки.

Все эти элементы не являются обязательными, но делают использование ворот более удобным.

рулонные ворота с дверями

Особенности установки ворот своими руками

Монтаж может осуществляться двумя способами: снаружи либо внутри помещения. Ворота (рольставни) на гараж своими руками можно установить тремя основными способами:

притолочный;
накладной;
встраивание в стенку.

Самым простым считается первый вариант. Для монтажа понадобится комплект инструмента: рулетка, молоток, дрель, кусачки, нож, перфоратор, шуруповерт и строительный уровень. В случае, когда постройка выполнена из газоблока либо кирпича, понадобится металлический уголок, который устранит неровность поверхности.

Из комплектующих необходимо приобрести:

короб;
направляющие (2 шт.);
полотно из ламелей;
электропривод, скрытый в коробке.

Основное полотно состоит из узких профилей, соединенных при помощи продольного замка-зацепи. Внизу расположена концевая деталь, необходимая для плотного прилегания к полу гаража. В верхней части устанавливается деталь для фиксации полотна к валу. При выборе полотна рекомендуется отдать предпочтение алюминиевым моделям.

Важно! Вал, шины, кожух и трансмиссию следует выбирать одного производителя. Только в этом случае сборка пройдет беспроблемно.

комплектующие рулонных ворот

Основные этапы монтажа

Чтобы качественно установить рольворота на гараж, необходимо подготовить проем: его поверхность должна быть максимально гладкой.
Для начала устанавливается каркас из столбов и перемычки. Столбы устанавливаются на фундамент, но не требуют большого углубления.
Далее осуществляется сборка роллетного полотна. Для этого собирается П-образный каркас, который сверху оснащается коробом со встроенным валом, а по бокам – шинами. Направляющие закрепляются на стенах.
Следующим шагом является разметка и установка вала и привода механизма на притолоке.
Важно! При разметке необходимо строго соблюдать вертикальные и горизонтальные положения. От этого будет зависеть качество монтажа системы.
Далее нижнюю ламель устанавливают в верхней части направляющих. После чего ворота закрываются, и на валу закрепляется верхний край полотна.
Когда основная конструкция установлена, подсоединяется механизм автоматического привода.
Заключительным этапом считается подключение системы к электропитанию.

виды монтажа рулонных ворот

Ворота-жалюзи для гаража прослужат дольше, если следовать рекомендациям производителей:

Нельзя создавать препятствия на пути движения рулонного полотна.
Запрещено использовать автоматическую систему при неисправном механизме оборудования.
Необходимо исключить механические повреждения полотна: нельзя прилагать усилия при открывании.
Перед открытием конструкции следует убрать засов либо открыть замок.
Запрещено чистить оборудование, менять комплектующие конструкции без предварительного обесточивания.
Для очистки профилей необходимо подбирать химические средства в зависимости от типа материала, из которого изготовлено полотно.

Выполнение основных правил обеспечивает безопасность эксплуатации изделия.

Модификаций гаражных ворот существует огромное множество, каждой из них присущи определенные недостатки и достоинства.

В последнее время популярность секционных рулонных конструкций набирает обороты, даже несмотря на то, что изготовить самостоятельно их крайне затруднительно, их лучше купить у производителя, а вот провести самостоятельную установку вполне реально.

Ворота состоят из многосекционного полотна, где каждая ламель скреплена друг с другом с помощью замка-зацепа, образуя гибкое соединение. Толщина ламелей варьируется от 19 до 23 мм, а ширина от 37 до 120 мм. Внутри они полые и заполнены пенополиуритановым утеплителем.

Размеры ворот для гаража.

Кроме рулонного полотна в составе секционных ворот присутствуют следующие элементы:

ведущий вал, наматывающий на себя полотно;
подъёмное устройство;
корпус, где размещается полотно;
механическое управление;
электропривод, приводящий в движение полотно;
направляющие для движения по ним полотна;
ролики, кронштейны и крепежные элементы.

Эксплуатационные характеристики

Рулонные ворота представляют собой достаточно интересное решение, имеющее плюсы и минусы. Те, кто пользуется подобной конструкцией, часто отзываются о ней достаточно положительно, но этот вариант подойдет не каждому хозяину.

Минусы

У любой конструкции есть недостатки, и эти ворота не исключение, поэтому рассмотрим их поподробнее:

Стоимость.
Она бывает весьма высокой при выборе больших размеров рулонного полотна.
Калитка.
Ее просто нереально установить в подобный тип полотна, поэтому, при входе/выходе из гаража необходимо каждый раз поднимать и опускать основное полотно.

Плюсы

Многие владельцы таких ворот довольны приобретением, поскольку достоинств у конструкции намного больше и вот самые основные:

Экономия места.
Эту конструкцию устанавливают там, где ограничено место перед гаражом.
Скорость работы.
Гибкая створка закрывается и открывается быстро и легко.
Теплоизоляция и звукоизоляция.
Она обеспечивается за счет пористого утеплителя внутри ламелей.

Секционные ворота или рулонные – что выбрать?

Прежде чем сделать выбор нужно разобраться в конструктивных особенностях двух типов ворот.

Схема установки гаражных ворот.

Рассмотрим их поподробнее:

Конструкция.
Секционным необходимо свободное пространство под потолком. Рулонные скручиваются в рулон и прячутся в короб, не занимающий много места.
Размеры.
Секционные используются в больших проемах, поскольку громоздкие конструкции закрываются и открываются вручную легко. У рулонных есть ограничения по длине, не более 6 метров и высоте не более 3 метров, а более 3 метров в ширину регулируются только автоматически.
Материал.
Ламели секционных ворот могут изготавливаться утепленны и без утепления. Рулонные тепло не держат и монтируются в неотапливаемых помещениях.
Автоматика.
Секционную конструкцию в гараж не обязательно автоматизировать в связи с тем, что пружинный механизм компенсирует вес. Рулонные оснащаются автоматикой и системой ручного подъёма в случае аварии.
Антивандальная устойчивость.
Секционные более взломоустойчивые, они хорошо закреплены на жесткой раме. Рулонные тоже довольно безопасны за исключением конструкций, где ламели однослойные.

Приступаем к монтажу

Чертеж способов монтажа ворот.

Соблюдая правила монтажа и техники безопасности при установке, установить этот вид ворот будет предельно просто.

Подготовка

Работы начинаются с тщательной подготовки, установка следующей конструкции не является исключением. Следует демонтировать конструктивные элементы и элементы отделки на стенах, мешающие установке. Рулон с валом устанавливается в проеме, поэтому с потолка тоже следует убрать все ненужное.

Важен материал стен гаража, куда крепить конструкцию. Очень хорошо если он будет бетонный, а если гараж строился из щелевого кирпича, то сей факт доставит много неудобства. Есть два варианта решения проблемы: сварить уголок, обрамить им проем и крепить уже на него, либо заштукатурить боковую стену и крепить конструкцию на раствор.

Вариант с уголком намного надежнее, а с раствором дешевле, результат зависит от везения мастера. Если в процессе установки выяснится ненадежность крепежа, то зачастую в этой ситуации используют химический анкер.

Установка направляющих

Далее приступаем к монтажу направляющих планок, в которые устанавливаются края полотна и держатся там с помощью системы специальных крепежей. Сначала крепятся боковые профили, с этой целью высверливаются в направляющий по два отверстия диаметром 4 мм с шагом 0.5 м.

Изнутри сверлят отверстие для пружины, удерживающей механизм. Корпус короба соединяют с боковыми крышками. Вал закрепляется в коробе, а в него заводят пружину, через которую продевают шнур, хорошо закручивается анкерами, а если их нет, то саморезами.

Установка вала

Способы монтажа и крепления.

Важным этапом является установка вала. При его установке не допускаются перекосы, поскольку это будет способствовать износу и заклиниванию полотна. Вал помещается в специальный короб вместе с системой шестерней и цепной передачей.

Оснащается шариковыми подшипниками, передающими ему момент вращения. Обязательно вал обрабатывается антикоррозийным составом. Воротное полотно подсоединяется непосредственно к валу.

Короб допускается монтировать в проеме, либо на внешней стороне гаража, все зависит от предпочтений хозяина и конструктивных особенностей системы.

Установка привода

Последним и не менее важным этапом является установка привода, который бывает ручным либо автоматическим. Электропривод следует оборудовать защитой от влаги и пыли. В центре потолка напротив проема крепиться центральная балка.

В задней части следует закрепить подвесные кронштейны и установить на них привод. Далее устанавливается тяговый рычаг, крепящийся одной стороной к створке, а другой к тросу. После установки привода монтируется его электрическая часть.

Итог

В конце хочется отметить, что у секционных и рулонных ворот больше достоинств, чем недостатков и недаром хозяева приобретают именно подобные конструкции в гаражи. Автоматическая система подъёма обладает дальность работы около 10 метров и позволит заранее открыть гараж, сэкономив время.

– современное решение, которое уже заслуженно добилось популярности среди автовладельцев. Они предназначены для небольших построек, а значит идеально подходят для обустройства гаражного помещения. Рольставни на гараж изготовить самому невозможно, производство осуществляется лишь в заводских условиях.

Но монтаж можно осуществить своими силами, не привлекая к задаче наёмных специалистов.

Если остановить свой выбор на этом варианте, то надежность и степень защищенности от злоумышленников резко возрастет.

Основными элементами ворот являются металлические ламели . Конструкция получается полой, поэтому в пустоты добавляют утеплитель. Самым распространенным материалом остается пеноолиуретан .

Как правило, ламели изготавливают из алюминия, чтобы вес получался не слишком большим. В итоге конструкция получается прочной, устойчивой к взлому и долговечной благодаря металлической основе.

Но возлагать чрезмерные надежды на защитные свойства не следует, так как при желании преступники все же смогут проломить полотно сильным ударом. Дополнительную безопасность можно обеспечить, если использовать замки с секретом и некоторые другие решения.

Металлические панели обрабатывают защитным покрытием на полимерной основе, предотвращающим появление царапин и сколов. В воротах применяют конструкционные решения , которые предотвращают защемления рук и пальцев, поэтому они абсолютно безопасны. Утеплитель же обеспечивает приличную теплоизоляцию.

По типу изготовления выделяют два типа изделий – экструдированный и прокатный технологический процесс. Экструдированные изделия обладают повышенной устойчивостью к солнечным лучам, осадкам и прочим воздействиям среды. Прокатные модели отличаются повышенной долговечностью, этого удается добиться благодаря специальному двухслойному покрытию.

Помимо вышеупомянутых преимуществ (долговечность, прочность), роллетные ворота для гаража хорошо поглощают шум . Самым важным плюсом, несомненно, является процесс эксплуатации. Автоматические системы позволяют, не выходя из машины, открыть вход в гараж.

Для этого используется специальный пульт , который приводит ламели в движение. Если электричество внезапно было отключено, то можно будет воспользоваться ручным механизмом .

Модели из данной категории в особенности подойдут для гаражей, в которые невозможно установить подъемно-поворотные или секционные ворота. Типичной причиной может стать размер проёма . Помимо этого, только роллетные модели обеспечивают самую высокую скорость открывания ворот. Это обусловлено высокой степенью автоматизации и их конструкцией.

Электрические ворота для гаража:

Монтаж

Как установить ворота рольставни в гараж? Перед началом монтажных работ следует сделать замер помещения. Для этого нужно выполнить чертеж стены со всеми примыкающими поверхностями. Чтобы замер получился точным, используйте измерительные устройства – уровень, рулетку. Высоту проема необходимо замерять в нескольких местах.

Проем может быть визуально ровным, но на самом деле иметь перекос. Если перекос был обнаружен, то более важным размером является максимальная высота . Затем следует выяснить высоту притолоки. Под этим понимают пространство между перемычкой и потолком. Наиболее оптимальной считается высота в 20-22 сантиметра .

СПРАВКА: Чертеж можно перенести на компьютер, так вы сможете аккуратнее провести линии и обазначить размеры. Помимо этого, у вас всегда будет возможность сделать сколько угодно копий чертежа.

С замером можно отправляться в магазин за деталями и металлическим профилем. Если размеры рулонных ворот для гаража нестандартные, то можно попросить индивидуальный заказ. Некоторые поставщики предоставляют подобные услуги. По большей части ролеты на гараж поставляются на рынок европейскими производителями.

Самыми крупными и известными на рынке являются нидерландская компания «FlexiForce» и немецкая фирма «Hormann» . В России изготовлением занимается компания «Doorhan» . Все они гарантируют высокое качество и превосходные характеристики товаров.

Помимо закрывающего полотна, вам понадобится защитный короб, направляющие шины, вал, а также механизм управления. Из инструментов незаменимыми будут измерительные приборы, нож, молоток, дрель, пассатижи.

После проведения замеров и приобретения всех элементов ворот и инструмента можно приступать к подготовительному этапу. Место работы избавляют от любых видов внутренней отделки , которые будут мешать. Приблизительно 50-60 сантиметров пространства вокруг проема должны быть избавлены от элементов интерьера.

Затем начинают устанавливать направляющие. В них будут вставляться края металлического профиля. Направляющие шины крепят вдоль бокового проема .

После этого наступает очередь одного из самых важных элементов – вала . Металлическое полотно приводиться в движение валом. Деталь монтируют вместе с защитным коробом, помещают вал внутрь него. Помимо вала, внутрь необходимо поместить цепную передачу и набор шестеренок, иначе ворота не будут открываться.

Вал обрабатывают антикоррозийным покрытием . Металлический профиль будет монтироваться к коробу с механизмом. Короб может располагаться снаружи и внутри гаража, но предпочтительней второй вариант. Внутреннее расположение повысит защищенность. Короб закрывают саморезами и заклепками.

Рулон полотна закрепляют на опорах , которые, как правило, идут в комплекте. Для нижних элементов используются кронштейны, их подгоняют под размеры и габариты.

Последним этапом является установка привода . Привод запускает систему. Он может быть двух типов:

ручным;
электрическим.

Электромоторный привод позволяет сделать полностью автоматизированные ворота .

ВАЖНО: Если вы выбрали автоматизированные ворота, то подумайте о надежной гидроизоляции .

В случае с механическим приводом открывать въезд в гараж придется с помощью своих сил. Помимо этого, для создания автоматической системы понадобится приемник и пульт, их можно приобрести одним комплектом. Приемник подключается к электросети гаража и электроприводу. Вот и все. Как видите установить своими руками роллетные ворота на гараж совсем не сложно.

Заключение

Ролевые ворота для гаража представляют собой современное решение. Они особенно рекомендуются для гаражей, которым по тем или иным причинам не подходят прочие виды ворот. Основной причиной для этого является размеры въезда . Главным преимуществом ролл ворот для гаража является процесс эксплуатации и скорость. Их можно оборудовать автоматической системой и открывать въезд, не выходя из машины.

Большинство моделей производят европейские компании. Наиболее крупные и известные – нидерландская компания «FlexiForce» и немецкая фирма «Hormann» . В России производством занимается предприятие «Doorhan» . Ворота рольставни для гаража довольно прочные, так как изготовлены из металла. Но чтобы усилить защиту, лучше всего установить дополнительные замки с секретом.

Полезное видео

Смотрите видео о том как установить ворота рольставни на гараж своими руками:

Просмотров
