Гаражные ворота своими руками. Как сделать подъемные ворота на гараж своими руками — инструкция и чертежи Подъемные ворота самому

Гаражные ворота подъемные размеры стандартные устанавливаются все чаще. Основная причина в том, что они более удобны, чем подвесные ворота. Их конструкция более сложная, зато в эксплуатации они проще. У такой конструкции есть еще много преимуществ:

1. Они более безопасны, лучше защищают гараж от проникновения. Так как гаражные ворота состоят из цельной металлической пластины, то подломить ее будет сложно. Если же ворота сделаны по всем правилам, то взлом практически невозможен. Как показывает практика использования, воры действительно редко взламывают гаражи с подъемными воротами.
2. Двери из оцинкованного металла более стойкие к коррозии.
3. подъемные позволяют сэкономить место перед гаражом и в самом помещении, позволяют упростить постановку автотранспорта.

Тем не менее, свои недостатки у конструкции тоже имеются. Прежде всего, устанавливать их можно исключительно в прямоугольной плоскости. Если проем выполнен в форме арки, установить такую конструкцию не получится. Выход из положения только один, причем он возможен, только если планируется возводить гараж с нуля: дверной проем сделать прямоугольным, а над ним поместить декоративную арку.

Менее удобны подъемные ворота при ремонте: так как они изготовлены из единого полотна, всю плоскость полностью придется заменять. К таким воротам нельзя подъезжать вплотную – их сначала нужно открыть, а для этого до двери должно оставаться не менее 1,5 м.

Есть несколько устранимых недостатков. Так, на подъемные ворота потребуется больше материала – но зато преимущества от использования такой конструкции полностью окупают все затраты. Вес ворот будет несколько больше, чем у стандартных распашных конструкций, но устранить этот недостаток вполне возможно.

Инструменты и комплектующие необходимые в процессе монтажа

Прежде чем изготавливать подъемные ворота своими руками, необходимо подготовить все материалы и инструменты. Для работы нужно подготовить или, при необходимости, приобрести ролики, металлические щиты для двери, металлические профили и сварочный аппарат.

Начало работы по монтажу

Лучше всего до начала изготовления посмотреть ворот для гаража подъемные своими руками на видео как нужно делать. Особенно это необходимо, если раньше подобную работу проводить не приходилось. На самом деле, имея некоторые навыки, изготовить дверь для гаража вполне возможно.

Перед тем, как начинать собирать раму, необходимо в первую очередь закончить со всеми работами внутри помещения. Из-за особенностей конструкции, попадание пыли на некоторые элементы (ролики, направляющие) может ухудшить работу механизма или привести к сбоям и заеданию.

Но при этом, если в помещении планируется еще настелить пол, то лучше это сделать уже после того, как все работы по установке подъемно поворотных ворот будут окончены. Это объясняется тем, что, по правилам, рама конструкции несколько заходит внутрь помещения, примерно на 2 см или больше, поэтому настеленный пол будет мешать работе.

Стены в гараже рекомендуется выровнять, так как рама должна устанавливаться только на ровную поверхность. Следующий этап – расчет размеров подъемных ворот для гаража. Они позволят рассчитать высоту направляющих. Для расчета понадобятся следующие значения:

• ширина и высота дверного проема, обозначаются в расчетах B и H соответственно;
• левая и правая боковины (четверти), обозначения – b1 и b2;
• притолока (h);
• глубина гаража (L).

Далее по полученным замерам нужно сделать чертежи подъемных гаражных ворот своими руками или же подобрать вариант из уже готовых конструкций. После того, как схемы и чертежи составлены, можно переходить к покупке материалов.

Изготовление рамы ворот

Получив размеры подъемных гаражных ворот, можно переходить к изготовлению рамы. Основное требование – жесткость конструкции и оптимальная прилегаемость конструкции к стене. При правильном изготовлении каркаса, не должно оставаться щелей, которые бы пришлось закрывать пеной. От качества основы будет зависеть прочность всей конструкции и качество ее работы.

В первую очередь, нужно подобрать уголки. Если планируется сделать полотно с помощью 25-го уголка, для рамы необходимо использовать 70-й, если для полотна выбрали 50-й, то для рамы нужен 100-й.

Большинство автолюбителей со стажем отдают предпочтение старым распашным или створочным вариантам ворот, считая их наиболее защищенными и надежными из-за большого веса и толщины металла. Но, как показывает практика, у створочных систем существует достойный конкурент, а именно — откидные гаражные ворота. Популярность откидной конструкции такова, что сегодня на ее долю приходится примерно три четверти продаваемых ворот для гаражей. Стоит разобраться в причинах.

Преимущества и недостатки гаражных откидных ворот

Чтобы понять разницу в пользовании подъемными - откидными системами и старой распашной конструкцией, необходимо хотя бы пару раз испробовать их на практике, для знающего человека разница видима невооруженным глазом:

• Откидная система ворот позволяет при выезде из гаража избежать образования «слепой» зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
• Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

К сведению! Зачастую водители решают поменять обычные ворота на откидные только по одной причине: в сильный ветер есть шанс получить удар створкой по кузову автомобиля в момент выезда.

Откидные ворота дешевле в изготовлении, они удобнее в пользовании, простое устройство позволяет построить своими силами. Но установить подобную систему можно не в каждом гараже, как минимум необходимо свободное пространство в потолочной части над входом в гараж.

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

1. Конструктивно ворота представляют собой две рамы - собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
2. При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
3. Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно! В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее.

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами -кронштейнами.

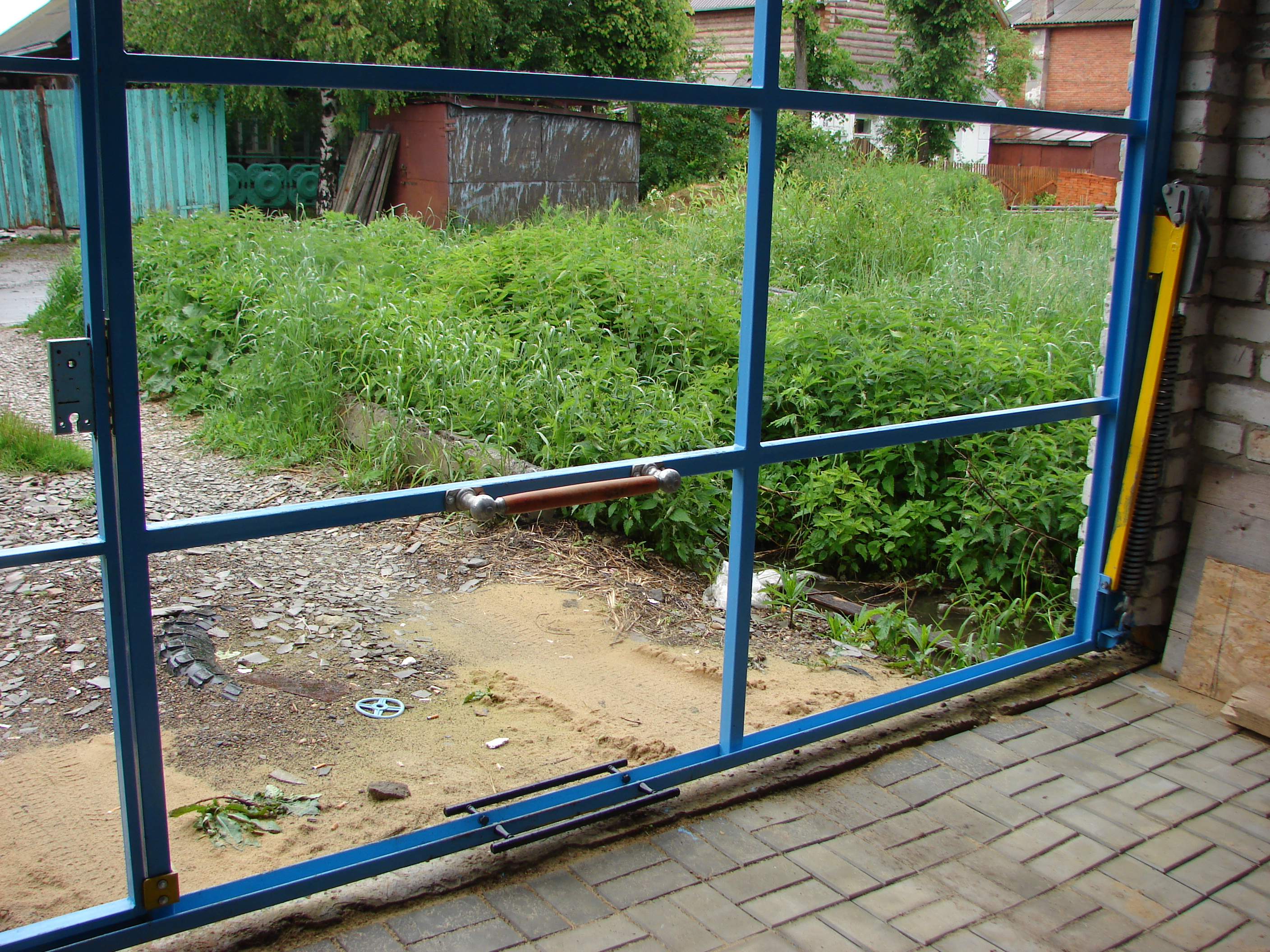

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие - сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

На сегодняшний день разработано и успешно реализовано на практике множество разнообразных гаражных ворот. Среди всех существующих вариантов особым удобством и эргономичностью отличаются традиционные подъемные ворота, эффектно уезжающие под потолок гаража во время открытия. При этом собрать и установить подъемные гаражные ворота можно самостоятельно.

Существует 2 основные разновидности подъемных гаражных ворот.

Ворота подъемно-секцион ного типа

Полотно подобных ворот состоит из ряда отдельных панелей, высота каждой из которых составляет порядка 50 см. Для изготовления панелей может использоваться сталь, древесина и пластмасса.

Для соединения панелей используются шарнирные петли. Ролики, муфты и прочие подвижные элементы изготавливаются из стали либо пластика, для изготовления направляющих применяются нержавеющие материалы.

Внутренняя часть полотна обязательно утепляется (преимущественно пенополиуретаном), что позволяет сохранять дополнительное тепло внутри гаража.

Среди главных преимуществ подъемно-секцион ных ворот следует отметить следующие моменты:

• безопасность использования;
• простота и максимально удобство эксплуатации;
• неплохие прочностные характеристики.

Главным недостатком этого подвида ворот является практически полное отсутствие возможности взлома и незаконного проникновения. Помимо этого, вы не сможете сделать такие ворота самостоятельно – это крайне сложно.

Единственный доступный вариант – купить заводской комплект и смонтировать ворота самостоятельно по инструкции.

Ворота подъемно-поворот ного типа

Подобную конструкцию можно собрать и установить самостоятельно. При открытии этих ворот поднимается сразу целая створка. За движение подвижной части отвечает система шарнирно-рычажко вого типа. Ворота характеризуются отличными прочностными характеристиками (итоговый показатель зависит от свойств материала изготовления) и обеспечивают надежную защиту гаража от посягательств злоумышленников.

Конструкцию можно собрать без использования направляющих и роликов. Благодаря этому полотно будет передвигаться бесшумно.

Для сборки такой конструкции не нужны узкие технические знания. Больших финансовых вложений данное мероприятие тоже не требует.

Достоинства и недостатки

Как и все существующие механизмы, подъемные гаражные ворота имеют ряд сильных качеств и некоторые недостатки.

Достоинства

Главным преимуществом рассматриваемых систем является повышенная противовзломност ь. Единственный вариант попасть внутрь гаража – прорезать полотно. Подпилить раму и попасть внутрь без привлечения внимания практически невозможно.

Вторым важным преимуществом конструкции является длительный срок службы. Однако для того чтобы ворота служили по-настоящему долго, для изготовления полотна следует использовать оцинкованный металл высокого качества.

Ворота не занимают пространство перед гаражом, что делает въезд и выезд максимально удобными.

Недостатки

Среди основных недостатков подъемных ворот нужно отметить следующие положения:

• большой вес конструкции. Недостаток относительный – другие существующие конструкции весят не меньше. Но чтобы эксплуатация подъемных ворот была безопасной, нужно уделить особое внимание качеству и надежности рамы;
• несколько увеличенный расход исходных материалов;
• некоторые неудобства при заезде в гараж. К примеру, вам нужно будет постоянно выходить из машины, не доехав до гаража примерно 1,5-2 м – без такого запаса ворота попросту не откроются.
• в открытом положении ворота отнимают примерно 20-30 см высоты проема;
• в случае существенного повреждения полотна, его придется полностью демонтировать.

Однако, несмотря на все свои небольшие недостатки, такие ворота являются невероятно удобным и эргономичным решением.

Особенности исполнения конструкции

Традиционные подъемные ворота состоят из множества элементов. Ознакомьтесь с функциями каждого из них.

Рама выполняет функцию основы для всей конструкции. Рама должна быть максимально жесткой и надежно зафиксированной в стене гаража.

Боковой профиль – это направляющий элемент, по которому движется основная часть конструкции.

Направляющие – без них, как уже отмечалось, можно обойтись. Но по возможности лучше не исключать их из состава конструкции.

Полотно. Изготавливается в виде цельного устройства. Обычно выполняется из профнастила. Иногда для изготовления полотен используют и древесину, однако от такого решения лучше отказываться – материал тяжелый и сравнительно недолговечный.

Утеплитель. Укладывается между листами полотна. Удобнее всего применять пенополиуретан.

Ролики, пружины и рычаги. Эти элементы отвечают за передвижение воротной створки. Створка поднимается по направляющему элементу, ближе к потолку занимает горизонтальную позицию и в завершении фиксируется параллельно потолочной поверхности.

Обеспечивают более легкий подъем полотна.

Электрический или механический привод. Электроника удобнее – для управления воротами достаточно нажать кнопку на переносном пульте. Механика же в большинстве случаев надежнее. Если вы решите использовать электрический привод, помните важное правило – воротный щит должен иметь несколько облегченную конструкцию.

При желании готовое полотно можно украсить разнообразными декоративными элементами. Все они доступны в продаже в специализированн ых магазинах.

Важно помнить: любой декоративный элемент, в особенности, если это ковка, способствует увеличению веса конструкции. Знайте меру.

Что купить?

С изготовлением большинства элементов ворот можно справиться своими руками. Однако есть такие вещи, которые лучше купить уже в готовом виде и не тратить время. Отдавайте предпочтение приспособлениям, изготовленным из металлов хорошего качества. В целом же вам понадобится следующее:

Ворота своими руками

Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.

Видео — Монтаж секционных ворот

Первый шаг. Выберите подходящий тип механизма открывания ворот.

Наибольшей популярностью пользуются шарнирно-рычажко вые механизмы. Эта конструкция является долговечной и предельно простой. Однако его установка требует от монтажника повышенной точности на этапе размещения направляющих и установки уровня натяжения пружин. Направляющие должны быть установлены исключительно вертикально и параллельно.

Второй вариант – механизм, выполненный с применением противовесов. Трос крепится к уголкам опорной рамы в ее нижней части, проходит по блоку в направлении шкива, и уже на его (троса) конце находится некоторый противовес. Чем тяжелее и больше полотно, тем тяжелее должен быть используемый противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае установки массивных и очень тяжелых подъемных ворот.

Видео — Подъёмные ворота вид изнутри

Второй шаг. Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).

Третий шаг. Подготовьте приспособления для сборки ворот. Вам понадобится следующее:

• деревянные бруски высокой прочности;
• металлические штыри хорошего качества;
• уголки;
• кронштейны;
• жесткие пружины;
• металлические прутки;
• декоративные элементы.

Четвертый шаг. Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.

Пятый шаг. Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.

Шестой шаг. Соберите раму и обшейте ее выбранным материалом.

Седьмой шаг. Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.

Восьмой шаг. Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.

Девятый шаг. Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг. Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.

Одиннадцатый шаг. Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.

Двенадцатый шаг. Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.

Видео — Направляющие для подъемных гаражных ворот, часть 1

Видео — Направляющие для подъемных гаражных ворот, часть 2

Тринадцатый шаг. Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.

Видео — Каркас подъемных ворот, часть 3

Видео — Колеса для подъемных ворот, часть 4

Четырнадцатый шаг. Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг. Зафиксируйте полотно в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.

Удачной работы!

Видео – Гаражные ворота подъемные своими руками

Такой вариант и тип ворот будет оптимальным для самостоятельного изготовления. Для этого не потребуется много времени, или же какие-то специализированные навыки. По сути, чтобы сделать ворота своими руками, вам потребуется:

• сварочный аппарат;
• металлический профиль;
• ролики;
• сам щит для ворот.

Основы работ

Для начала, следует закончить любые работы внутри гаража. Особенность конструкции подразумевает, что попадающая пыль в направляющие, или на ролики, может помешать нормальному функционированию, сбоям в работе. Опять же, пол следует заканчивать уже после монтажа ворот, так как они (рама) должны уходить вглубь на, минимум, 2 см. Стены, проем гаража должны быть ровными, чтобы направляющие можно было легко установить.

Следующим этапом будет произведение замеров проема. Именно так вы сможете определить, какой высоты нужны направляющие, каких размеров будет щит. На рис. 1 приведен пример, какие размеры вам понадобятся.

Изготовление рамы

Следующее действие, которое следует предпринять – это изготовление рамы, основы ворот. Здесь несколько вариантов, предлагающихся для использования:

• можно использовать стальную конструкцию;
• можно использовать деревянные бруски.

Окончательный выбор — за вами, но все же, металл будет более надежным. Как только рама будет сварена, ее следует примерить в проеме, чтобы исключить различные ошибки, или же просчеты. Если рама стоит ровно, вы проверили ее положение и по горизонтали, и по вертикали, ее стоит закрепить хотя бы на анкерах. Ваша рама должна выглядеть следующим образом:

Если у вас будут зазоры между стеной и рамой, щели следует задуть строительной пеной, а затем закрепите горизонтальные направляющие, которые должны находиться у вас под потолком.

После того, как вы установите раму, следует приварить к направляющим кронштейны для роликов и установить сами ролики. Верхние кронштейны с роликами следует устанавливать чуть дальше, вперед. Это обеспечит нормальную работу – ворота не будут цепляться.

Изображение ниже предлагает вам в деталях рассмотреть, как должна выглядеть ваша рама со стороны.

Выбор и создание щита для ворот

Так как именно он будет находиться на улице, следует сделать щит наиболее устойчивым к различным климатическим условиям. Изготавливается щит из любых подручных материалов. Это могут быть:

• деревянные бруски, оббитые металлом извне;
• можно использовать цельный лист металла;
• можно сделать раму из нескольких стальных профилей, с минимальными расстояниями друг от друга, а затем обшить кусками металла.

Опять же, вам никто не запрещает использовать в качестве финишного материала, скажем, пластик. В таком случае внешний вид ваших ворот будет эстетичен. Тем более, цвет пластика предлагается в широчайшем диапазоне.

На рисунке ниже, вы можете увидеть готовые варианты. В первом случае используется цельный металлический лист, во втором — представлен щит, обшитый металлом.

При изготовлении щита есть и несколько маленьких хитростей, которые будут актуальными для любого хозяина.

Во-первых, вы можете оббить свои ворота специальными материалами, которые помогут сохранить тепло в помещении даже в мороз. Подобные материалы найти будет достаточно легко. А оббить ими ворота не составит труда и не отнимет время.

Во-вторых, стоит дать еще один полезный совет. Чтобы лишний раз не задействовать всю конструкцию ворот, не открывать их полностью, в щите можно сделать калитку, через которую владелец сможет зайти. На рисунке ниже, можно увидеть пример такого решения.

Многие делают в воротах окна. В таком случае у вас также есть два варианта решения. Вы можете вырезать в полотне отверстие и самостоятельно его заделать стеклом, или пластиком, или же можно купить в специализированном магазине уже готовое окно для ворот.

Закончив все работы, готовый щит следует поместить в полозья и проверить работоспособность конструкции. Далее, установите (приварите) пружины. Именно они обеспечат плавное открытие/закрытие ворот, кроме того, облегчат этот процесс.

На фото ниже вы сможете увидеть готовую конструкцию, как она должна выглядеть снаружи гаража и внутри.

Установка дополнительных деталей

К таковым можно отнести:

• ручки для открытия;
• щеколды для фиксации ворот;
• замки и дужки.

Ручки стоит делать в нижней части полотна, причем, как с внутренней, так и с внешней стороны. Такой подход позволит вам легко закрывать и открывать ворота, не цепляться за края пальцами. А в холодное время года это будет весьма проблематично.

Щеколды стоит устанавливать с внутренней стороны полотна. Так, в случае если вы сделали калитку, открыть ворота можно будет только изнутри. Это полностью обезопасит ваш гараж. Если же гараж пристроен к дому, в гараж есть вход с жилой части, то покупка и монтаж щеколд и задвижек так же можно назвать оптимальным решением.

Если гараж является отдельно стоящим строением, то закрыть его стоит на специальные замки. Или же, можно купить обычные, навесные, предварительно сделав на полотне и на вертикальной раме (на ее стороне, выходящей на улицу, наружу) дужки.

По сути, это будет конечный этап самостоятельного монтажа и создания подъемно-поворотных ворот своими руками. Вам останется лишь покрасить раму и щит в желаемый цвет, или же, как говорилось выше, заняться обивкой щита теплоизоляционными материалами или звукоизоляционными.

Но, это далеко не все работы, которые можно проделать. Есть альтернативные варианты в механизме, а также модификация уже имеющихся ворот.

В частности, можно установить систему противовесов. Для этого вам понадобится лебедка и тросы. В этом случае можно достичь большей плавности хода, а также это открывает большие возможности для модификаций.

Основа безопасной эксплуатации

В процессе работы над воротами, закончив основное, проверив работоспособность конструкции, стоит позаботиться о безопасности. Нужно сделать стопоры, которые не позволят полотну уйти с направляющих. Это очень важный момент, который сможет уберечь вас от травм.

Автоматизация ворот

В большинстве случаев, подъемные ворота, которые создаются своими руками, открываются и закрываются вручную. Это просто и надежно. Но, на современном рынке предлагается широкий ассортимент всевозможных приводов, которые можно установить на ваши ворота. В этом случае, открыть или закрыть ворота можно лишь нажатием соответствующей клавиши.

Установить такую систему также будет достаточно просто. Привод вместе с необходимыми комплектующими продается в любом магазине, специализирующемся на продаже и монтаже ворот.

Опять же, можно сделать свои ворота открывающимися дистанционно. Это очень просто. Практически на всех приводах можно найти панель управления, а в инструкции вы найдете распиловку контактов. Все правильно подключить не станет проблемой – привести пример тут будет сложно, так как различные производители используют собственные стандарты. Но в любом случае, такую информацию можно найти в инструкции к приводу.

Установив привод, вы получите ворота, ничем не уступающие заводским, с возможностью дистанционного открытия, со всеми преимуществами и особенностями, но значительно дешевле. Окончательный вариант внешнего вида ворот, сделанных своими руками, можно увидеть ниже.

Следуя данному руководству, вы наверняка легко и просто сможете создать свои ворота. А увидеть результаты трудов других людей, так же задавшихся целью создать подъемные ворота своими руками, можно видео ниже.

Видео — Подъемные ворота своими руками чертежи и особенности сборки

Комфортное открытие и закрытие гаража обеспечивается различными типами ворот. Одним из популярных и наиболее удобных разновидностей является подъемный механизм. Такая конструкция наравне с эстетикой позволяет значительно сэкономить место, что особенно выгодно в условиях ограниченного пространства. Оснащаться ворота в гараж подъемные могут несколькими типами приводных механизмов, однако, принцип их эксплуатации остается одинаковым во всех случаях.

Характеристики конструкции

Принято выделять две группы, которые различаются между собой по формированию полотна:

• секционные ворота, своими руками сделанные или купленные (в основе несколько фрагментов, соединенных подвижными шарнирами);
• ворота на гараж подъемные (имеют цельную плоскость, которая вращается относительно горизонтальной оси и уводится механизмами под потолок).

За счет применения роликовых устройств и направляющих балок удается достичь бесшумной работы.

Плюсы и минусы - на что обратить внимание при установке

Наряду с бесшумностью работы механизма существуют следующие преимущества подъемных ворот в гараж, сделанных своими руками:

• монолитное полотно служит качественным барьером от попадания внутрь нежелательных гостей, обладая повышенной сопротивляемости от взломов в отличие от складных моделей

Такая конструкция - надежная защита от воров

• для совершения маневров открытия/закрытия практически не требуется много пространства;
• используемые материалы во время изготовления самодельных подъемных ворот обладают высокой степенью устойчивости к коррозионным процессам;
• при полном открытии прохода створки не занимает дополнительное пространство;
• наружная и внутренняя поверхность может быть обработана практически любым типом декора или панелями;
• допускается утепление подъемных ворот на гараж своими руками с помощью пенополистирольных плит;
• самодельные гаражные ворота подъемные оснащаются электроприводом и ручным приводом, чтобы обеспечить открытие во всех случаях;
• чертеж гаражных ворот с подъемником будут актуальными как для одинарного, так и для двойного гаража.

Не стоит забывать о недостатках конструкции:

• гаражные ворота подъемные своими руками крепятся исключительно в прямоугольные полости;
• легко перемещаясь под потолком, плита понижает высоту потолков на 150-250 мм;
• при возможных повреждениях отдельных участков цельного полотна невозможно заменить его часть, придется менять всю поверхность ворот своими руками;
• в связи с тем, что в конструкции часто присутствует пружинный механизм, то необходимо учесть, что он имеет предельные значения нагрузки, возрастающей при монтаже утеплителя или декора, и в таких случаях понадобится монтаж противовеса;

Ввиду неплотного примыкания наружной рамы подъемно-складных ворот к внутреннему периметру проема могут образовывать достаточно большие щели. Для их устранения можно использовать резиновые уплотнители, которые в период холодов желательно натирать силиконом, чтобы не порвать при открытии.

Принцип работы

Схема, как именно происходит поднятие полотна

Подъемно складные ворота своими руками сделанные отличаются достаточно понятной конструкцией и функционированием. В основе них имеются следующие элементы:

• рама, с двух сторон обшитая полотнами;
• направляющие, по которым перемещается роликовый механизм, переводящий плиту из вертикального положения в горизонтальное;
• рабочий привод, использующий пружинный или штоковый механизм.

Рама формируется из стального квадратного или прямоугольного строительного профиля. Она должна быть одновременно прочной, чтобы выдерживать собственную массу и не быть чрезмерно тяжелой.

При открытии верхняя часть полотна перемещается под потолком, а нижняя остается снаружи в виде козырька. Пружины при закрытой позиции растянуты, а во время открытых ворот установлены в свободном положении. Выделяются два типа механизмов:

• Конструкция с вмонтированными противовесами, в которых присутствует трос, зафиксированный в нижней зоне рамы и перекинутый через вращающийся блок. На противоположной стороне лебедки установлен противовес. Подобная схема актуальна для тяжелого полотна.
• Привод для подъемных ворот с шарнирно-рычажковыми механизмами. Он отличается надежностью и простотой в исполнении. При этом необходима грамотная регулировка пружинного натяга и максимальная точность при установке направляющих.

Для электропривода часто используют включение с помощью дистанционного пульта управления.

Проведение монтажа

Предварительно проводятся замеры под подъемные гаражные ворота своими руками, чертежи формируются исходя из реальных условий пролета. Сборка осуществляется в определенной последовательности:

1. Подготавливается рама для проема. Если она делается из дерева, то для фиксации используются угольники и металлические пластины. В случае применения стального профиля востребованным будет сварочный аппарат и ровная площадка для сварки.
2. Монтируется рама-коробка в проем. Низ нужно углубить в пол, чтобы избавиться от ступеньки.
3. Формируется полотно для створки ворот. Чтобы сделать ворота своими руками более теплыми, в полости рамы укладывают утеплитель из каменной или базальтовой ваты. Наружные стороны обшивают профилем или листовым железом

1. С помощью уголка формируют опору. В одной из полок делаются пара отверстий диаметром 10 мм, чтобы зафиксировать продольные стойки. Во второй - три отверстия, чтобы крепить пружинный кронштейн. Швеллерный кронштейн применяется в качестве опоры для пружины.
2. Монтируем вместе пружину и кронштейн через регулировочные пластины, которые изготавливаются из нарезанных металлических полос. За торцевые витки пружины проводим зацепление. В нижней части используется натяжитель из прута. В нем одна сторона имеет резьбу, а вторая - зацеп из кольца.
3. Внизу монтируется шарнирный узел. Для него необходим уголок с отверстием 8-9 мм диаметра. Деталь необходимо приварить к конструкции рамы выше нижнего ребра и ниже отверстия для ручки подъемного механизма.
4. К торцевой части рычага понадобится приварить пластину, имеющую отверстия для регулировки натяжителя.
5. Формируются направляющие для катков. Для них используют профиль швеллера либо двутавра с внутренним расстоянием между поверхностями 50 мм, а также можно самостоятельно сварить два уголка в П-образный профиль.
6. Одну сторону варят к пластине с отверстиями. Необходимо оставить зазор между нижней площадкой поперечены и осью направляющей.
7. С другой стороны рельсов варят подготовленные куски швеллера. Он крепится к потолку при помощи надежных болтовых соединений.

Сборка механизма

Сборка завершается затиранием сварочных швов, после чего ворота грунтуются и вся готовая конструкция покрывается краской. Рекомендуется для этих целей использовать краскопульт, чтобы краска легка ровно.

Важно обеспечить высоту проема не менее 2,2 м от пола до поверхности открытых ворот. В полотно можно делать прозрачные вставки, чтобы больше внутрь проникало солнечного света. Также можно вмонтировать в плоскость дверь для гаража.

Отдельное внимание стоит уделить утеплению ворот, так как площадь теплопотери достаточно большая. Принципиальной разницы между утеплением распашных и подъемно-поворотных нет - также можно использовать минераловатные плиты, полиуретан или пеноплекс. Единственное, на что следует обратить внимание - способ крепления. Если используется пеноплекс (задувной утеплитель), то площадь ворот делится на небольшие фрагменты, которые задуваются. Плиты пенополиуретана или минеральной ваты желательно зафиксировать декоративными панелями.

Не стоит использовать для утепления ворот стекловату - при одинаковом с минватой коэффициенте теплоизоляции она более опасная в эксплуатации за счет высокой степени горючести.

ВИДЕО: Как сделать подъемные ворота своими руками
