Резка ручным фрезером. Что собой представляет ручной фрезер? Готовимся к работе

Обработка различных древесных заготовок, врезка дверных петель и замков, изготовление технологических отверстий, выпиливание фигурной резьбы по дереву – все эти работы может выполнить фрезер. Как работать с ним, мы поговорим в этой статье.

Фрезеровка по дереву. Уроки.

Фрезерование – процесс обработки материала с удалением его частей определенной формы и создание конфигурации для получения отверстий, пазов, соединений, деталей сложной формы. Фреза представляет собой инструмент с одним или несколькими лезвиями, которые производят резку путем своего вращения.

Как фрезеровать дерево

Существуют определенные правила работы с деревом, соблюдая которые вы сохраните себе здоровье. Они сами по себе несложные, перечислим их ниже.

• Деталь, предназначенная для обработки, должна быть надежно зафиксирована на рабочем столе, без люфта. Данное условие исключит смещение или срыв детали из гнезда.
• Перемещение лезвий фрезерного станка должно быть направлено вдоль древесной заготовки. При несоблюдении этого правила пострадает качество кромок линии распила, ровность ее границ.
• Для выполнения фрезеровки фигур сложной формы, таких как окружность, эллипс и других, рекомендуется применение циркулей, позволяющих выполнить закругления различного радиуса.

Чем фрезеровать дерево

Для фрезеровки дерева существуют такие фрезерные станки:

• Погружные – подходят для отверстий, пазов – движение фрезы происходит по вертикальной оси.
• Окантовочные – подходят только для кромок, фасок. Имеют в наличии направляющий подшипник.
• Ламельные – идеально подходят для округлых продольных канавок.
• Дюбельные – подходят для пазов под дюбели, для сборки типа «шип-паз».

Что можно сделать фрезером по дереву

Вполне возможно производить такие манипуляции с деревянными заготовками:

• Производить резку пазов и выемок абсолютно любых очертаний, начиная от простых прямоугольных и заканчивая овальными и сложными изгибами в виде полилиний.
• Выполнять сквозные и слепые технологические отверстия.
• Производить фрезерную обработку кромок и торцов заготовок дерева.
• Наносить различные орнаменты, надписи на поверхность заготовки.
• Копировать детали любых очертаний при помощи так называемых шаблонов.

Работа на фрезерном столе

Имея фрезерный стол, вы сможете облегчить себе многие операции. Качество изготовленных изделий не будет уступать уровню профессиональных фрезерных станков. Вот перечень того, что можно изготовить на фрезерном столе:

• фигурные отверстия и пазы;
• соединения и стыки деталей;
• обрабатывать и профилировать кромки и торцы.

Столы бывают следующих типов:

• переносные (мобильные, портативные);
• стационарные (персональные) столы.

Оснащается рабочая поверхность стола следующими инструментами:

• Боковой упор – служит для ограничения глубины врезки фрезы. На щеки бокового упора могут быть установлены гребенка и упоры для удержания заготовки.
• Позиционер – идет в комплекте с упором. Помогает точно выставить упор относительно фрезы.
• Угловой упор – помогает задать профиль торцам и сделать соединение «шип-паз».

Крепиться фрезер на столешницу может двумя способами:

1. Стационарно закрепляется к съемной пластине, что впоследствии облегчит его демонтаж.
2. Может регулироваться по высоте с помощью лифта с рычагом, имеющим вертикальную ось. Кроме того, есть конструкция с диском или рычагом на горизонтальной оси.

Работа ручным фрезером по дереву

Изделия, сделанные таким инструментом, как ручная фреза:

• перила;
• стеллажи;
• вешалки;
• элементы мебели.

Можно заняться реставрацией старой мебели. Сопутствующими работами при реставрации, с которыми справится фреза, будут являться врезка новых замков, формирование пазов под новые соединения, нанесение различных фигурных узоров.
Глубина среза регулируется подъемным механизмом (фиксированное расстояние между штифтом и шайбой), который соединяет между собой электропривод и основание фрезера. Для фиксации расстояния от края заготовки предусмотрена прямолинейная направляющая. В комплекте иногда имеется круговая направляющая, которая служит для фрезеровки окружностей с большим радиусом. При фрезеровке окружностей небольшого диаметра вполне достаточно обойтись технологическими отверстиями для вставки центровочного штифта на заданном расстоянии от фрезы. Угловой упор поможет при выборке пазов.

Какой фрезой резать фанеру

Для резки фанеры подойдут компрессионные или прямые фрезы, так как только при их применении у вас гарантировано отсутствие сколов. Если же в качестве заготовки вы используете ламинированную фанеру, вполне подойдут и другие геометрии фрез. Для скоростного фрезерования подойдут фрезы со стружколомом.

Приёмы работы фрезером по дереву. Видеоурок.

Перед началом работы следует убедиться в том, насколько хорошо зажаты винты, резьбовые детали. Необходимо снять предохранительную гайку и зажимную цангу, сделать контрольный рез.

Открытый паз

Если паз формируется у самой кромки, то нужно произвести такую установку инструмента, при которой режущее лезвие будет находиться над краем заготовки. Затем лезвие опускается на заданную глубину, корзина фиксируется. После обработки кромки следует поднять фрезу и ослабить фиксатор.

Глубокий паз

В этом варианте после проходки обрабатываемого участка приходится заново настраивать новую глубину погружения фрезы, отключив фрезер. Рекомендуемая величина заглубления не должна превышать 5 мм, особенно для твердых материалов заготовок.

Узкий паз

К подошве фрезера прикреплено плоское основание. На нем с боков закреплены направляющие стержни, необходимые для прямолинейности движения фрезера.

Торцевая поверхность

Для получения чистого канта необходимо изначально выполнить пологий срез, ведя инструмент по линии вращения ножа. Так материал будет выбран равномерно, после чего торец подчищается обычным способом – вести фрезер необходимо обратно направлению вращения режущего элемента.

Криволинейные кромки

Для фрезеровки кромок мастеру необходимы шаблоны с упорным кольцом, зафиксированным затяжками на подошве инструмента. Шаблон же закрепляется на заготовке с помощью двухстороннего скотча, затягивается струбцинами к верстаку.
При работе с инструментом не должно быть резких движений. Как говорится, первый блин всегда комом, не стоит расстраиваться при первых неудачах. Если же вам понравится работать с фрезером – из хобби это занятие может перерасти во вполне доходное дело всей жизни.

Фрезерование по дереву может быть профессией и хобби. Начинающим мастерам будет интересно узнать о том, как выбрать ручной фрезер, какие существуют приёмы и правила при подготовке и работе с инструментом, какая оснастка может понадобиться при изготовлении изделий из дерева. Об этом и поговорим.

Фрезерование древесины — механическая обработка материала, удаляющая его часть для создания пазов, канавок, кромок, отверстий, фигурного рисунка на поверхности, получения деталей сложной формы. Фрезер — ручной электроинструмент для деревообработки c рабочим органом — фрезой. Фреза — одно- или многолезвийный инструмент, режущий древесину при вращении. Возможности выполняемой работы зависят от модификации фрезера, количества и типа фрез, а также плотности древесины и опыта мастера.

Типы ручных фрезеров

Используют фрезерование по дереву при изготовлении мебели, производстве и установке дверей, укладке деревянных напольных покрытий, для различного рода поделок. Выбор инструмента зависит от перспектив его использования: специального и универсального назначения.

Специальные фрезеры:

• погружной (для отверстий, пазов, канавок любой глубины — двигатель с фрезой двигается вдоль вертикальной оси);
• окантовочный (только для кромок, фасок — с направляющим подшипником);
• ламельный (для округлых линейных канавок);
• дюбельный (для пазов, под дюбели, сборку шип-паз);

1 — погружной; 2 — окантовочный; 3 — ламельный; 4 — дюбельный

Универсальный фрезер комплектуется двумя базами. При этом инструмент работает в качестве погружного и обрабатывает кромки.

При выборе инструмента нужно обращать внимание на параметры:

• мощность (для домашнего мастера достаточно 0,8-1,3 кВт);
• обороты фрезы;
• соответствие мощности и «оборотистости»;
• тип зажима (лучший — конусная цанга);
• регулировка скорости (плавная, тактовая);
• максимальная глубина погружения;
• точность работы;
• плавный пуск;
• блокировки безопасности;
• наличие пылеотсоса.

Определив уровень важности каждого параметра можно найти фрезер, соответствующий предстоящим задачам и интенсивности эксплуатации.

Типы режущего инструмента

Конструкционно фрезы могут быть монолитными, со сменными лезвиями, сборными, напайными. Материалы: твёрдосплавные или быстрорежущие сплавы, металлокерамика и пр. Конфигурация инструмента соответствует выемке или форме кромки, которые необходимо получить на изделии.

Разновидности пазовых фрез:

• прямые;
• галтельные;
• конструкционные;
• фасонные;
• «ласточкин хвост»;
• «мышиный зуб» и пр.

Разновидности кромочных фрез:

• прямые;
• калёвочные;
• дисковые;
• фигурные;
• горизонтальные и пр.

Каждая фреза производится в различных типоразмерах. Проще всего приобрести комплект, содержащий набор режущего инструмента для определённой деятельности. Диаметр закрепляемой части должен соответствовать цанге фрезера.

Порядок работы с ручным фрезером

Проще всего начинать учиться на погружном фрезере. Визуально такой инструмент самый громоздкий и сложный, но работать им проще, так как направление фрезы зафиксировано конструкцией машинки перпендикулярно к обрабатываемой поверхности.

Шаг 1. Закрепить хвостовик фрезы в цанге.

Нужно вставить хвостовик в патрон и затянуть предназначенным для этого ключом. На этом этапе важно правильно рассчитать усилие затяжки. Перетяг нежелателен и недостаточная фиксация тоже.

Внимание! Если планируется глубокая выемка, лучше брать фрезу с удлинённым хвостовиком.

Шаг 2. Установление глубины выработки

Если работа ведётся по чертежам и паз неглубокий, нужно просто установить соответствующую глубину на ограничителе и выставить точную регулировку (если в модели есть тонкая настройка). Если фрезерование выполняется «на глаз», нужно оценить глубину погружения инструмента, приложив фрезер к торцу изделия. Глубину можно выбирать и поэтапно — при выработке более 3-8 мм (в зависимости от диаметра), точных работах или на стадии обучения.

Шаг 3. Апробирование работы фрезера

Для тех, кто не имел опыта фрезерования, приобрел новый инструмент или работает с незнакомой породой древесины, желательно воспользоваться «черновиком» — таким же куском дерева, что и будущее изделие. Нужно опробовать работу фрезы, изменяя скорость, направление (на себя, от себя, поворот по и против часовой стрелки) и глубину выемки, проследить за точностью. Скорректировать настройки.

Шаг 4. Определить частоту вращения

При работе фрезы важным показателем является окружная скорость — скорость вращения не хвостовика, а поверхности режущего инструмента в самой широкой его части. При слишком быстром вращении фреза будет вырывать волокна древесины и оставлять пропуски, при очень быстром — материал получит прижоги. При слишком медленном вращении поверхность изделия будет грубой, как бы покрытой «рябью».

При регулировке действует правило: чем больше диаметр фрезы, тем ниже должна быть скорость на хвостовике (обороты вала). Некоторые производители снабжают инструменты инструкцией: древесина/диаметр/скорость. Если таких данных нет, нужно экспериментировать.

1 — слишком малые обороты; 2 — слишком большие обороты; 3 — неравномерное движение фрезы на больших оборотах; 4 — хороший результат

Шаг 5. Фиксирование изделия

Обрабатываемая древесина не должна вилять. Результат работы будет испорчен, можно нанести себе травму. Заготовку нужно уложить на надёжное основание и закрепить, например, струбцинами . При использовании шаблона, его тоже закрепляют.

Шаг 6. Общие правила подготовки к работе

На заготовку нужно нанести разметку (при работе без шаблона). Движения фрезеровщика не должны быть резкими. Плавный пуск и плавное, равномерное движение по расчётной траектории, правильно подобранное число оборотов — рецепт идеального и красивого результата.

При работе не следует наваливаться всем телом на фрезер или отпускать его в свободное плавание. Прижим должен быть плотным, уверенным, равномерным в течение всего этапа.

Внимание! В инструкции к машинке будет указано, как правильно держать фрезер. Каждая модель имеет рукоятки, обеспечивающие безопасность при работе.

Шаг 7. Фрезерование готового изделия

Начало работы может быть с краю изделий (открытый паз) или в его массиве (глухой паз). В первом случае нужно сначала установить фрезер, а затем включить его. Во втором — включить, а потом подать фрезу в нужную точку. По завершению фрезерования выключить инструмент нужно после его извлечения из древесины.

При выполнении глубоких пазов и ступенчатой выборке нужно всегда отключать инструмент для регулировки. Максимальная разовая глубина должна соответствовать диаметру и материалу фрезы, плотности древесины. Для получения гладкой поверхности последний съём должен быть не толще 1,5 мм.

Важно правильно определить скорость движения фрезера вдоль обрабатываемой линии. Слишком медленная даст перегрев и прижоги. При слишком быстром движении не будут успевать удаляться опилки, работа затруднится, может иметь неаккуратный вид.

Основное правило при выборе направления движения фрезера: в сторону набегания лезвий фрезы (режущих кромок). Это относится и к свободному фрезерованию, и к работе с оснасткой.

Для обработки кромок, получения определённой конфигурации края, иногда фрезер закрепляют под столом, причем фреза возвышается над столешницей, а деревообработка выполняется движением заготовки относительно фрезы. Таким образом, из категории ручного инструмент переходит в разряд мини-станка.

Оснастка при работе с ручным фрезером

Для облегчения и ускорения работы желательно воспользоваться простыми приспособлениями, такими как:

• направляющие шины;
• параллельный упор;
• штанговый циркуль;
• копировальные втулки;
• шаблоны.

Все приспособления могут быть куплены, а некоторые даже изготовлены самостоятельно и усовершенствованы, чтобы соответствовать задумке автора.

Параллельный упор обеспечивает прямолинейное движение фрезы относительно заготовки, края верстака, направляющей планки. Это приспособление, как правило, входит в комплектацию инструмента.

Направляющая шина (планка) позволяет вести инструмент не параллельно краю, а под любым заданным углом. Она должна быть закреплена струбцинами к столу. Самодельный вариант — зафиксированная деревянная планка-ограничитель.

Штанговый циркуль нужен для выполнения кругов, дуг, геометрических кривых. При работе с циркулем движение должно выполняться по направлению против часовой стрелки.

Копировальная втулка облегчает ведение инструмента по сложной траектории и обеспечивает точность. В сочетании с шаблонами достигается наилучший результат.

Шаблоны бывают двух типов: внутренние и внешние. Всё зависит от того, по внутренней или наружной кромке двигается инструмент. При движении по внутреннему контуру шаблона, фрезер нужно вести по часовой стрелке, по наружному — против. Шаблон должен иметь толщину достаточную для того, чтобы копировальная втулка не касалась заготовки.

Работать фрезером с использованием оснастки нужно также внимательно, плавно и равнопоступательно, как при свободном фрезеровании. Возможно, с первого раза получится не слишком выдающийся результат фрезеровки. Это тот вид работы, где очень важен опыт и внимание к деталям.

На чтение 13 мин. Опубликовано 05.12.2018

Ручной фрезер по дереву - поистине универсальный станок. В умелых руках он способен заменить большую часть станочного парка хорошо оснащенной столярной мастерской. Если учесть, что цена ручного фрезера вполне доступна для каждого домашнего мастера, а сменные фрезы продаются и наборами, и поштучно, необходимость иметь в своем арсенале такой универсальный инструмент очевидна.

Доступны также специфические приемы работы, свойственные только ручному фрезеру и невозможные на «больших» станках. Вопрос интересный и емкий, поэтому следует рассмотреть его подробно.

Что такое фрезер и для чего он нужен?

Ручной фрезер - это электроинструмент, представляющий собой электродвигатель с цангой под установку режущего инструмента на валу.

С ним конструкционно объединена платформа или основание, род рабочего стола, которая способна перемещаться по направляющим и фиксироваться в заданном положении.

С помощью платформы производится установка глубины резания. По бокам имеются две рукоятки, за которые станок удерживают в нужном положении или подают на обрабатываемую деталь.

Фрезер предназначен для обработки резанием деталей из разных материалов:

• Массив древесины;
• ДСП, в том числе - ламинированная ДСП;
• Алюминий, дюралюминий;
• Мягкая пластмасса.

С помощью ручного фрезера могут быть выполнены разные виды обработки материала. В их число входят следующие операции:

• Фрезеровка углублений различной формы - пазы, гнезда, канавки и прочие элементы;
• Профилирование кромок - создание фасонных (фигурных) поверхностей, фрезеровка четвертей;
• Фрезеровка специальных конструкционных элементов - углубления под шарниры, замки, рукоятки, шипы и гнезда под них;
• Обрезка криволинейных и сложных кромок деталей мебели или специальных элементов.

Для обеспечения точности и чистоты реза в конструкции фрезера имеется масса элементов настройки и регулировки. С их помощью производят следующие

• Изменение скорости вращения вала;
• Настройка глубины погружения режущего органа;
• Предварительная настройка глубины для быстрой смены режима резания.

Важно! Для серийного производства больших объемов продукции ручной фрезер не годится. Использовать его рациональнее всего только в бытовых целях или в небольших мастерских, занятых мелкосерийным изготовлением изделий на заказ.

Основные типы насадок

Основные типы

Для фрезерной работы используются торцевые фрезы с диаметром хвостовика 6,8 или 12 мм.

Они продаются поштучно или в наборах, включающих в свой состав наиболее востребованные виды фрез.

Встречаются наборы с хвостовиками на 7 мм, но под них сложно отыскать цангу. В зависимости от назначения и формы реза фрезы бывают кромочные и пазовые. К кромочным относятся:

• Профильные;
• Конусные;
• Калевочные (калевка, четвертьвалик);
• Дисковые;
• Галтельные.

Общим признаком кромочных фрез является наличие подшипника, играющего роль упора. К пазовым фрезам относятся:

• Прямоугольная (прямая);
• Галтельная;
• «Ласточкин хвост»;
• V-образная.

Пазовые фрезы не имеют упорных подшипников и позволяют выполнять рез как на кромках, так и на пласти. Существуют прямые фрезы с подшипником в верхней части, сразу над режущими кромками. Обычно его диаметр соответствует размеру режущей части, что позволяет резать криволинейные фигуры по шаблону. Такие фрезы называются обгоночными. В состав стандартных наборов они не входят, при необходимости их надо приобретать отдельно. Практически все фрезы выпускаются в нескольких типоразмерах. Для изготовления углубления нужного размера надо подобрать фрезу соответствующего диаметра или профиля.

Подготовка

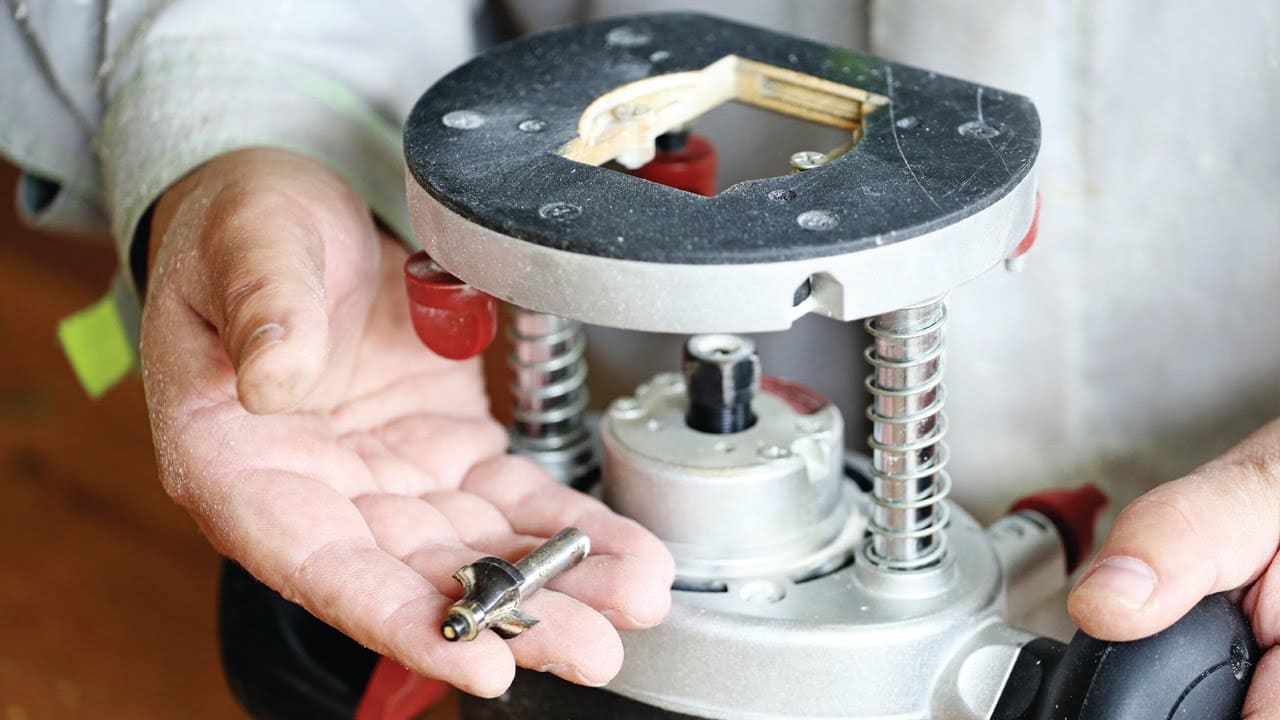

Для установки фрезы в патрон, фрезер укладывают набок. Некоторые виды позволяют отсоединить двигатель с патроном от платформы, не изменяя ее настроек. Другие такой возможности не предоставляют, поэтому чаще всего приходится опускать основание максимально вниз. Патрон откручивается при помощи гаечного ключа, который входит в комплект поставки.

Патрон фиксируется в неподвижности с помощью специальной кнопки, расположенной над точкой выхода вала из корпуса. Она присутствует не на всех видах фрезеров, иногда приходится фиксировать вал гаечным ключом, а патрон откручивать с помощью другого.

Накидную гайку не обязательно снимать полностью, но иногда это приходится делать, если фрезу слишком сильно зажало в цанге. Аккуратно постукивая по боковым поверхностям и прокручивая вал, цангу ослабляют и вынимают заклинившую фрезу.

Гайку навинчивают, новую фрезу вставляют в цангу примерно на 20 мм. Некоторые фрезы на хвостовиках имеют специальные риски с указанием минимальной и максимальной глубины погружения, но большинство из них устанавливают на глаз. Если глубина установки окажется слишком мала, при резкой подаче возможна деформация фрезы и порча заготовки. Это опасно, так как максимальная скорость вращения вала фрезера составляет 30000 об/мин и больше. Вылетевшая из цанги на ходу фреза обладает большой разрушительной силой, при попадании в человека последствия бывают весьма нежелательными.

Внимание! Завинчивать накидную гайку без установленной фрезы запрещается, так как от этого цанга ломается.

Установка глубины фрезерования производится следующим образом:

• Фрезер с опущенным основанием устанавливается на плоскую площадку;
• Фреза опускается до упора и фиксируется;
• Ползунок указателя глубины устанавливается на нулевую отметку;
• Ограничитель глубины поднимается на нужную величину и стопорится винтом;
• Фреза разблокируется и опускается до упора ограничителя глубины в регулировочный винт, после чего снова фиксируется.

Установленную глубину рекомендуется проверить на пробной заготовке, чтобы при необходимости можно было внести коррективы. Не следует сразу делать слишком большую глубину, это способствует перегреву фрезера и создает чрезмерную нагрузку на электродвигатель. Рекомендуемая глубина за один проход - 4-6 мм.

Основные правила пользования

В этой главе постараемся ответить на вопрос: “Как правильно работать ручным фрезером?”.

Качественный результат, возможен только при соблюдении определенных правил и условий работы. В их число входят следующие требования резьбы по дереву:

• Необходимо работать только острым инструментом. Если обработанная поверхность подгоревшая, ворсистая или имеет множество мелких сколов, фрезу следует заменить;
• Заготовка должна быть надежно закреплена с помощью струбцин или иных приспособлений. Удерживать обрабатываемую деталь в руках нельзя;
• Подача фрезера должна быть плавной и неторопливой, без рывков. Не следует пытаться сразу снять толстый слой материала. В некоторых случаях предварительно высверливают лишний массив, чтобы фрезером выбрать начисто небольшой остаток;
• Смену режущего инструмента производят только при полном отключении от сети.

Пример фрезеровки столешницы:

Соблюдение этих требований должно стать для домашнего мастера обязательным условием работы.

Чистота реза обеспечивается не только степенью остроты, но и скоростью резания. Чем больше количество оборотов, тем чище обработанная поверхность. Для твердых материалов - алюминия, плотной древесины и т.п. - частоту вращения вала следует несколько уменьшать, чтобы не перегревать режущие кромки фрезы.

При фрезеровании кромок подачу производят так, чтобы при движении от себя деталь оставалась слева, и наоборот. Если необходимо сделать паз, направление движения значения не имеет.

Рассмотрим распространенные приемы работы с ручным фрезером.

Как вырезать круг

Для того, чтобы фрезером вырезать круг своими руками, необходимо применять специальные шаблоны или приспособления.

Прежде всего, необходимо уточнить, что именно имеется в виду - нужна деталь в виде круга, или отверстие.

В комплекте поставки имеется параллельный упор.

Если в нем просверлить отверстие, можно сделать простейший циркульный кондуктор. Надо упор перевернуть уголком вверх, привинтить его в центре будущего круга на шуруп, установить с помощью зажимов нужный диаметр отверстия и вырезать его по кругу. Иногда в комплекте присутствует циркуль-штанга, с помощью которой делать круглые отверстия еще проще.

Когда нужен круг, следует использовать шаблон. Он представляет собой лист с отверстием нужного диаметра. Его можно изготовить из фанеры или ДВП, которую рекомендуется склеить вдвое. Так получится более жесткий и толстый лист, из которого выйдет качественный шаблон.

Диаметр шаблона зависит от того, каким способом будет производиться упор. Если опираться на само основание, то диаметр шаблона должен быть увеличен на величину радиуса платформы плюс радиус фрезы. В случаях, когда упор делается на копировальное кольцо, входящее в комплект поставки, то диаметр шаблона равен сумме радиусов фрезы и внешней выпуклой части кольца.

В качестве шаблона также можно использовать готовый круг, в который упирается подшипник копировальной фрезы. Фиксировать его проще всего двусторонним скотчем, предварительно обрезав лишний материал с припуском в 2-3 мм.

Качество работы зависит от точности изготовления шаблона. Обычно его выпиливают электролобзиком, стараясь как можно точнее выдержать форму. В некоторых случаях круглое отверстие вырезают с помощью кондуктора с зажатым резцом.

Выборка четверти

Выборку четвертей ручным фрезером можно производить несколькими способами:

• С помощью параллельного упора;
• Используя кромочную фрезу с подшипником меньшего диаметра;
• С упором платформы станка на ровную планку, зафиксированную на нужном расстоянии от края.

Первый вариант применяется при наличии ровной кромки и большого размера четверти, требующего нескольких проходов. Второй способ используется для получения одинаковой ширины четверти, так как регулировке подлежит только глубина погружения режущей части фрезы. Третий вариант позволяет делать четверть большого размера при неровной или необработанной внешней кромке заготовки. Широкие четверти приходится делать за несколько проходов, каждый раз передвигая упор на несколько миллиметров, пока не будет достигнута нужная ширина ступеньки.

Как выбрать паз

Для выборки паза фрезером используются:

• Параллельный упор;
• Планка, закрепленная на нужном расстоянии параллельно линии паза;
• Пара планок, между которыми перемещается платформа фрезера.

Два первых способа требуют аккуратности и внимания, так как упор фрезерного станка возможен только в одну сторону. Если мастер отвлекся, линия реза может уйти в сторону. Третий вариант позволяет не только избежать подобных ситуаций, но и увеличить ширину паза. Расстояние между планками можно немного увеличить, чтобы ширина паза оказалась равна диаметру фрезы плюс величина зазора. Таким способом делают достаточно широкие углубления под различные детали мебели, замки, элементы конструкции.

Обработка кромки, работа с шаблоном

Для резьбы кромок используются соответствующие фрезы, снабженные упорным роликом (подшипником). Необходимо предварительно выровнять кромку, иначе фреза скопирует все неровности и край будет выглядеть неряшливо. Помимо кромочных фрез используются шаблоны, позволяющие образовать криволинейную фигуру или изготовить партию одинаковых деталей. Для работы используют копировальную фрезу с подшипником. Фрезу выдвигают так, чтобы упорный ролик катился по шаблону, а режущая часть обрабатывала кромку детали.

Рассмотрим эти приемы работы внимательнее.

Ширина детали меньше длины режущей части

В подобных случаях необходимо использовать шаблон. Самый простой вариант - соединение в пачку двух одинаковых деталей. По одной из них катится подшипник, другая обрабатывается режущей кромкой. Если деталь всего одна, придется изготовить шаблон из листового материала - фанеры, МДФ, ДСП или подобного им. Важно точно повторить конфигурацию детали, избежать появления выбоин или неровностей.

Многие мастера не любят прибегать к этому способу, так как шаблон зачастую используется всего один раз и после этого выбрасывается. Однако, качество работы важнее трудозатрат. Не следует жалеть времени и усилий, поскольку устранить изъяны после обработки кромки будет сложно или вовсе невозможно.

Ширина детали больше длины режущей части

Широкие детали обрабатывают, используя их кромку как опорную площадку для подшипника. Он катится по нижней части, а верхняя обрабатывается режущей частью. Такой способ удобен в домашних условиях, не требует трудоемкого изготовления шаблонов. Предварительно надо внимательно осмотреть кромку, обработать ее наждачной бумагой, устранить возможные изъяны, выбоины или неровности.

Если необходимо обработать всю кромку, выполняют несколько проходов. Сначала фрезу выдвигают на определенную глубину и обкатывают кромку, затем деталь переворачивают и повторяют процедуру заново.

Получение различных фигурных кромок

Фигурные кромки получают с помощью фасонных фрез. Они имеют упорный подшипник и чаще всего не требуют изготовления дополнительных приспособлений. Перед резьбой следует подготовить поверхность, убрать все изъяны, неровности, выбоины, иначе внешний вид профиля будет испорчен.

Если фигурная кромка нужна на криволинейной поверхности, приходится сначала придать ей нужную форму с помощью шаблона, после чего обработать фасонной фрезой.

Видеоурок о том, как фрезеровать кромку, будет полезно для начинающих:

Изготовление мебельной филенки ручным фрезером:

Полезные приспособления

Приспособлений, облегчающих работу с фрезером и позволяющих производить сложные операции, существует очень много.

Большинство из них предназначены для выполнения специализированных видов обработки дерева, но есть и более простые, полезные для домашнего мастера.

Одним из подобных приспособлений является стол. Фрезер крепится снизу, режущий орган проходит сквозь отверстие и выглядывает наружу. Работа с таким столом напоминает приемы обработки деталей на стационарном станке. Можно установить упор, прижим, использовать шаблон. Преимуществом этого способа является безопасность, возможность надежного контроля заготовки.

Для копирования в масштабе используют пантограф, или копировальный кондуктор. Он может иметь довольно сложную конструкцию в виде координатного станка, или состоять из нескольких планок. На одном конце прикрепляется щуп, которым ведут по шаблону. На другом конце крепится фрезер, повторяющий все движения щупа и копирующий эталонную деталь на собственной заготовке.

Существуют и более простые виды приспособлений, например - направляющая шина. Она представляет собой прямую ровную планку с пазом, в который вставляется гребень параллельного упора. Сама шина крепится с помощью струбцин или на двусторонний скотч. Полезна при работе с деталями большой площади, множеством пазов или прочих элементов.

Приспособления для работы ручным фрезером по дереву изготавливаются самостоятельно или приобретаются в готовом виде. Заводские шаблоны как правило, сделаны из металла, долговечны и точны. Однако, цены на подобные изделия довольно высоки, что вынуждает домашних мастеров изготавливать нужные приспособления своими руками.

Важно! Браться за изготовление каких-либо дополнительных приспособлений следует после того, как получен некоторый навык работы с ручным фрезером и появилось понимание смысла и необходимости в наличии вспомогательных устройств.

В видеоуроке мастер учит и показывает, что интересного можно сделать ручным фрезером:

Техника безопасности

Деревообрабатывающие станки являются наиболее травмоопасным видом оборудования. Ручной фрезер - не исключение. Работа с ним требует осторожности, аккуратности и знания правил техники безопасности:

• Одежда должна быть достаточно плотной, без свисающих концов, завязок или иных мешающих элементов;
• Древесная пыль опасна для органов дыхания, является сильным аллергеном. Рекомендуется использовать респиратор, хотя бы обычный «лепесток»;
• Отлетающая стружка может попасть в глаза. Большинство фрезеров имеют защитный щиток, но воспользоваться очками будет не лишним;
• Необходимо крепко удерживать станок в руках. При работе он вибрирует, стремится развернуться в сторону, противоположную вращению вала. Не следует отвлекаться и выпускать работающий фрезер из рук;
• Утапливать хвостовик фрезы в цангу не менее, чем на 20 мм и надежно зажимать гайку ключом;
• Перед работой проверять состояние подшипников на кромочных фрезах. Они не должны скрипеть, шататься, клинить. Если замечены изъяны, ролик надо заменить;
• Сначала надо запустить фрезер и дождаться набора рабочей скорости вращения, и только после этого вводить фрезу в материал. При необходимости остановить работу сначала выводят фрезу из материала, затем останавливают станок;
• Постоянно следить, чтобы в древесине не оказалось гвоздей или шурупов, а в зоне вращения фрезы не было посторонних предметов или инструментов.

Подробнее с правилами безопасности можно ознакомиться в инструкции пользователя. Фрезеры от разных производителей могут иметь собственные, специфические правила безопасности, о которых надо знать и соблюдать в работе.

Уход

Ручной фрезер - неприхотливое устройство, не нуждающееся в слишком сложном или специализированном обслуживании. Основной уход за ним состоит в очистке от пыли и стружки, своевременной замене щеток на двигателе и проверке подшипников на валу двигателя и фрезах. Необходимо следить за чистотой направляющих штанг, легкостью перемещения по ним фрезера.

Некоторые специалисты советуют покрывать штанги слоем смазки, но это довольно спорный совет, так как к ней начнут прилипать пыль и мелкие древесные частицы. Правильнее очищать штанги кистью, смоченной скипидаром, растворяющим древесную смолу и удаляющим мелкую пыль.

В заключение необходимо напомнить, что ручной фрезер - это универсальный многофункциональный станок, имеющий массу возможностей и способный выполнять сложные операции. С его помощью изготавливаются сложнейшие детали, художественные панно и прочие поделки и изделия, требующие высокой квалификации и опыта.

Постепенно нарабатываются навыки, опыт, приводящие к усложнению рабочих операций и получению более эффективного результата. Если на первых порах фрезер используется по минимуму, это еще ничего не значит - однажды он будет выполнять сложные профессиональные задачи.

Резьба по дереву, на самом деле, не такой сложный вид декоративно-прикладного искусства, как может показаться на первый взгляд. Освоив некоторые техники, Вы сможете создавать всевозможные резные изделия своими руками.

Фото 1 — Композиция резная роза

Инструменты для резьбы по дереву

В качестве основного инструмента отлично подойдет нож-косяк. Подходить к выбору инструмента стоит ответственно, ведь от него, не в последнюю очередь, зависит то, как будет выглядеть готовое изделие. Плохо наточенный нож будет не резать, а скорее мять древесину, отчего изделие будет иметь неряшливый вид.

Фото 2 — Нож-косяк

С чего начать?

Для начинающего резчика идеально подойдет геометрическая резьба, как самая простая и понятная техника. В геометрическом исполнении хорошо будут смотреться не сложные рамки, разделочные доски, шкатулки.

После того как Вы достаточно натренируетесь на простых изделиях, можно переходить к выполнению резных картин, мебели, панно, скульптур.

Резные картины станут идеальным подарком и украшением для дома. При создании картин резчик должен обладать художественным талантом, и хорошим вкусом. Картина должна вписываться в интерьер жилья по стилю и характеру изображения.

На кухне удачно будут смотреться различные натюрморты, хорошим решением будет «съедобная» тематика картин, которая порадует глаз и возбудит аппетит.

Фото 3 — Резной натюрморт

Из дерева можно создать также объемные картины, такой эффект только добавит изделию очарования. Картины, которые будут висеть в спальне, должны вызывать умиротворение и радость.

Фото 4 — Резная картина

Резная мебель своими руками

Создание резной мебели отличное времяпровождение для тех, у кого есть не просто навыки резьбы и желание сделать что-то своими руками, но и терпение. Для изготовления мебели подойдут такие породы дерева как береза, ольха, липа, дуб. Резьба по дубу хоть и наиболее декоративна и выразительна, но очень трудоемкая в исполнении.

Технология создания резной мебели:

• Для начала необходимо приобрести материал. Затем доски нужно раскроить в соответствии с размерами мебели и обстругать.
• Подготовив доски можно приступать к нанесению резьбы.
• Последний этап – это полировка отдельных, уже готовых, деталей и последующая их сборка.

Фрезер для резьбы по дереву

Трудоемкую работу по дереву существенно облегчит электрофрезер. Это небольшой станок с вращающейся фрезой, которая оставляет на древесины канавки определенного размера. Резчику остается только направлять инструмент в соответствии с задуманным орнаментом. Управлять фрезером не сложно, если знать принципы его работы и ориентироваться в узоре, который предстоит нанести на заготовку.

Фото 5 — Работа фрезером

На видео Вы можете посмотреть, как мастер работает фрезером по дереву:

Орнамент для резьбы по дереву

Слово орнамент с латинского языка переводится как узор, который состоит из ритмичного чередования элементов. Даже самый красивый узор будет выглядеть плохо и испортит изделие, если не будет подчиняться законам симметрии и ритма.

Фото 6 — Орнамент

Домовой орнамент – набор элементов, который кроме декоративной играет еще и роль защитника дома. Животные и растения очень часто были представлены в виде символов-оберегов, которые якобы должны были охранять дом и привлекать достаток. Самыми уязвимыми местами в доме считались дверные и оконные проемы, через которые в жилище могли попасть злые силы. Растительный орнамент – декоративно переработанные листья, ветки, цвети растений. Растительный орнамент прекрасно сочетается с различными геометрическими фигурами.

Фото 7 — Растительный орнамент

Резьба по дереву никого не оставит равнодушным. Попробуйте создавать резные изделия своими руками, и может именно этот вид декоративно-прикладного искусства станет Вашим любимым хобби.
