Рассказываем, как сложить печи кузнецова, используя порядовки и чертежи. Возведение печей кузнецова, их достоинства и чертежи Т образные печи кузнецова

Печи, созданные по проектам Игоря Кузнецова, в настоящее время являются одними из самых эффективных среди всех существующих конструкций. Вот уже полста лет такими печами пользуется огромное количество людей не только в нашей стране, но и за её пределами. Построить своими руками такую печь в своём доме или на даче можно, если придерживаться рекомендуемой схемы кладки определённой модели.

Что такое колпаковая печь Кузнецова и где она используется: достоинства и недостатки

Кузнецов начал разрабатывать проекты различных видов печей ещё в середине прошлого века. За все время своей работы он создал более 150 вариантов конструкций печей различного предназначения.

Колпаковая печь Кузнецова

Самые популярные проекты печей:

На самом деле разновидностей печей Кузнецова намного больше, так как существует возможность строительства смешанных видов.

Основным показателем работы печи является повышение КПД (коэффициента полезного действия). Именно к этому и стремился Игорь Кузнецов, создавая колпаковые печи. В зависимости от своего предназначения мастер оснащал их улучшенными функциями и возможностями. Одни печи получили повышенную степень теплосбережения, другие новую усовершенствованную топку, а третьим обеспечили длительный срок службы.

Благодаря грамотной разработке проектов колпаковых печей, раскалённый воздух задерживается в них намного дольше, чем в обычных конструкциях, а охлаждённый быстро уходит в трубу дымохода по специальному углублению. Такое название они получили за счёт того, что внутри печи создаётся своего рода «колпак», который соединяет две части конструкции - нижнюю часть и топку. Также он разделяет газы на горячие и холодные.

Хлебная колпаковая печь Кузнецова

КПД колпаковых печей достигает 95%, в то время как обычные печи имеют только от 25 до 40% эффективности. Благодаря «свободному перемещению газов», которое обеспечивается за счёт внедрения системы Кузнецова, снижается образование сажи и увеличивается плавный нагрев печи. Такая печь на 4 кВт сможет быстро обогреть дом, площадью около 100 квадратных метров. При необходимости конструкция колпаковой печи позволяет установить в доме водонагревательный контур. А так как тяга по каналам распространяется в автоматическом режиме, то риск угара практически нулевой. Поэтому вьюшку можно не закрывать.

Преимущества колпаковых печей

Равномерное прогревание печи и теплоотдача.
Оснащается большим количеством мест, где можно установить металлический нагревательный элемент.
Горят без сажи и дымообразования.
Редко нуждаются в чистке (раз в несколько лет).
Имеют низкий уровень теплопотери.
Высокая степень экономичности.
Устойчивость к появлению трещин.
Возможность совершенствования дизайна.
Имеют максимальную температуру сгорания топлива.
Возможность топки различными видами твёрдого топлива.
Сильная тяга даже при дымоходе небольшого размера.

Такие печи практически полностью лишены недостатков, кроме, естественно, сложностей при их возведении и расходов на приобретение материалов.

Конструкция и её отличительные черты

Принцип устройства колпаковых печей достаточно простой и заключается в том, что нижний ярус конструкции и очаг совмещаются в общее пространство. Его и называют колпаком, внутри которого осуществляется циркуляция раскалённых газов.

Самые лёгкие раскалённые газы, которые образуются при сгорании топлива, поднимаются кверху колпака. Там они будут находиться до тех пор, пока всё их тепло не перейдёт кирпичным стенкам кладки.

Стандартная конструкция колпаковой печи

При остывании они становятся тяжёлыми и опускаются вниз. На их место «приходят» следующие горячие газы, и такой круговорот происходит до тех пор, пока в очаге горит топливо. Таким образом, горячий воздух всегда находится под своеобразным колпаком, пока кирпич не заберёт на себя всё тепло. Он не сможет выйти пока полностью не остынет и не станет тяжёлым, чтобы опуститься вниз.

Особенности конструкции колпаковых печей

Для того чтобы понять как действует такая печь, мы можем рассмотреть вариант со стеклянной ёмкостью, когда в ней горячий дым не может никуда выйти и постепенно опускается вниз при охлаждении.

Но необходимо знать, что остывший газ, который снижается книзу, не холодный в прямом смысле этого слова. Он имеет температуру более 200°С, а температура горения твёрдого топлива около 800°С, поэтому и воздух, поднимающийся вверх, будет такой же горячий. Остывая, газ опускается к выпускным каналам, которые расположены внизу печной кладки. А затем он поступает в следующий колпак, находящийся над первым. И если для этого колпака газ был достаточно холодными, то для верхнего он будет раскалённым и поэтому опять поднимется в самый верх. Там они также нагреют материал стенок печи. После остывания опустятся вниз, как и в первом случае, но уже с температурой около 130°С.

Вот и весь процесс работы печи, но, как и у каждого эффективного устройства, здесь присутствует небольшой нюанс, который называется «сухой щелью». Она представляет собой проём, расположенный вертикально в печи шириной около 2–3 сантиметров, который совмещает топку с нижним колпаком от самого пола до конечной точки камеры. Благодаря сухой щели тяжёлый холодный воздух напрямую может выйти в трубу, не перемешиваясь с поднимающимся горячим газом и не уменьшая эффективности сгорания твёрдого топлива.

Сухой шов в кладке колпаковой печи

Банная печь имеет такой же принцип работы, как и отопительная, но по своей конструкции немного отличается.

Нижний колпак оснащён специальным металлическим противнем с камнями.
Есть доступ для поступления воды и специальные отверстия для выхода раскалённого пара.
Печь имеет более толстые наружные стенки, которые дают возможность камням максимально нагреваться, а само помещение не перегревается.
Колпак имеет контур для нагрева воды в моечной комнате.

Камни подогреваются двумя методами:

Непосредственно от раскалённых газов.
В стальном закрытом поддоне.

Так как камни располагаются вверху первого колпака и поэтому они прогреваются до максимальной температуры. Это происходит за счёт того, что раскалённый воздух «обволакивает» камни со всех сторон одновременно.

Для такой печи лучше всего приобретать округлые обтекаемые камни. Такая форма будет отлично справляться с нагревом воздуха.

При возможности к камням можно добавить 1/3 часть чугунных чушек.

Расчёт основных параметров

Для того чтобы правильно построить печь Кузнецова необходимо точно соблюдать разработанную специалистами схему. Мастера, которые имеют большой опыт работы в строительстве таких печей, рекомендуют перед тем, как начать капитальную кладку потренироваться положить её «насухо», если вы делаете это в первый раз.

Если печь будет возводиться на стадии строительства самого дома, то необходимо составлять проект таким образом, чтобы она смогла отапливать сразу несколько помещений.

Фундамент для печи должен быть качественным и иметь обязательно гидроизоляционный слой. Также необходимо учесть, что фундамент дома не должен переходить в основу для печи. Эта конструкция должна иметь собственный фундамент, дающий свою усадку.

Бетонное основание должно быть больше размеров печи примерно на 10 сантиметров со всех сторон. Степень его заглубления будет зависеть от высоты конструкции и грунтового состава, где будет строиться печь. Обычно глубина котлована составляет от 40 до 60 сантиметров. На дно укладывается подушка из песка для гидроизоляции и слой щебня для упрочения постройки. Для формирования боковых стенок устанавливают опалубку из досок.

Схема порядовки колпаковой печи ОВИК-9

Глубина топки 450х470 мм с сухим швом для расширения кирпича в 2–3 см. Если топочная необходима больших размеров 510х530 мм, то задняя стенка выкладывается не в ½ кирпича, как показано в порядовке, а в ¼ кирпича.

Необходимые материалы и инструменты

Для строительства печи нам понадобится достаточно большое количество материалов и инструментов. Данный список не учитывает устройство фундамента и дымохода.

Инструменты

Кельма.
Отвес и строительный уровень.
Ёмкость для замеса раствора.
Шпатели.
Уголок строительный.
Перфоратор.
Болгарка.
Насадка миксер.

Подготовительные работы перед сборкой печи

Перед тем как начать возводить печь необходимо подробно изучить план помещения, где будет стоять печь. Так как она весит достаточно много, фундамент должен быть хорошо укреплён.

Следующая информация поможет правильно и качественно построить печь, чтобы избежать проблем при её дальнейшей эксплуатации.

Колпак и очаг должны совмещаться сухим швом - размер 2–3 сантиметра. Он необходим для правильного перемещения потоков воздуха. Насыщенные парами воды тяжёлые газы будут перемещаться в очаге, и создавать определённую вибрацию, повышая качество сгорания дров.
Нельзя объединять топочную с колпаком, так как дрова должны сгорать в определённом объёме. Только так сможет создаваться максимально высокая температура.
Над топочной камерой должен быть устроен катализатор из огнеупорных кирпичей в виде решётки. Здесь они раскаляются до максимума и дожигают то, что сгорело в очаге.

Если печь будет строиться в деревянном доме, то очень важно оградить стены от сильного перегревания. Для этого на стыках стен и самой печи рекомендуют установить прокладки из огнеупорного материала.

Также на стыках печи зазоры, которые будут заполнены огнеупорным материалом, нужны для свободного хода расширения кладки во время её нагревания. Иначе раствор на швах будет давать трещины, и печь будет деформироваться.

Огнеупорная защита внутри печи должна располагаться таким образом, как - будто она зависла в воздухе. То есть она не должна соприкасаться со стенками печи.
Внутреннюю кладку необходимо устанавливать на ребро. Внешняя кладка делается на усмотрение мастера.
Проволока нужна для усиления кирпичной связки. Поэтому через каждые 2–3 ряда необходимо её прокладывать, чтобы печь была более прочной и устойчивой.
После полного высыхания раствора стенки печи надо обработать специальным огнеупорным веществом.
Пробная растопка должна осуществляться с минимальной возможной температуры, с поэтапным прибавлением жара.

Строительство колпаковой печи своими руками

Возведение печи мы будем начинать с фундамента, так как именно он является её основой и одним из главных элементов обеспечения прочностных характеристик конструкции.

Оставляем бетон застывать на несколько недель, так как чем дольше выстаивается фундамент, тем он будет прочнее и надёжнее.

Пошаговая инструкция по кладке печи Кузнецова своими руками - порядовка (фото)

Выкладываем первый ряд кирпича. Он должен быть идеально ровным, так как является прочной основой для будущей порядовки. Толщину швов делаем около 5 мм. Проверяем правильность углов. На эту кладку у нас уйдёт 20 кирпичей.
Выкладываем первый ряд кирпича для печи
Начинаем создавать камеру поддувала и нижний колпак. Для того чтобы можно было очистить его основание после окончания кладки, мы ставим две половинки кирпича, выступающие из основного ряда, и не садим их на раствор. Устанавливаем дверцу поддувала и временно подпираем кирпичами.
Кладём второй ряд печи
Кладём 3 ряд по чертежу. В период кладки плотно закрепляем дверцу поддувала.
Укладка третьего ряда
Выкладываем частично 4 ряд из шамотного кирпича. Из него создаём боковые стенки топочной и торцевую стенку. Дверцу поддувала перекрываем 2 обычными кирпичами, немного выпускаем их над ней и стёсываем наискось. Также с торца поддувала кладём 2 обтёсанных кирпича. Между двумя видами кирпичей мы оставляем пятимиллиметровый зазор. Для этого мы кладём между ними простой пятимиллиметровый гофрокартон. В будущем он просто выгорит и останется необходимое нам тепловое отверстие. Такие щели мы должны будем делать и в других рядах, где будут стыковаться два вида кирпичей.
Продолжаем кладку 4 ряда. После того как мы укладываем кирпичи сбоку над дверцей поддувала, перекрываем середину двери огнеупорным и обычным кирпичом, обтёсанным с обеих сторон сбоку. Нам надо будет взять 1 обычный и 1 шамотный кирпич.
Укладка четвёртого ряда
С пятого ряда мы создаём топливную камеру. Срезаем наискось кирпич и кладём переднюю стенку очага. Внутреннее пространство топочной между кладкой должно быть аналогично размеру колосника, чтобы он легко встал в кирпичный прямоугольник и на выступающие на 10 -15 мм кирпичики предыдущего ряда. Между стенками и решёткой делаем пятимиллиметровый зазор. За топкой, где располагается первый колпак, создаём канал в ½ кирпича для соединения двух колпаков. Нам понадобится 12 и ½ красного и 4 огнеупорных кирпича. Здесь же на выпирающие кирпичи предыдущего ряда выкладываем колосник (не закрепляем раствором). Отверстия засыпаем песком.
Укладываем пятый ряд
На шестом ряду мы устанавливаем дверцу камеры сгорания. Отверстия между кирпичами и дверцей заполняем асбестом.
Укладка шестого ряда
Кладём следующий ряд. При кладке торцевой стенки топочной с левой стороны делаем зазор в 2–3 см, который и будет служить сухим швом. Используем 12 обычных и 3 огнеупорных кирпича.
Укладка седьмого ряда
Восьмой ряд кладём по чертежу, используя 12 керамических и 3 огнеупорных кирпича.
Укладка восьмого ряда
В 9 ряду мы делаем стенки очага, а между ним и колпаком снизу создаём проход, куда будут уходить продукты сгорания. Боковые стенки мы делаем ниже остальной кладки на десять миллиметров. Кирпичи, которые мы кладём над топкой, немного сдвигаем, чтобы перекрыть небольшую часть её обрамления. Перед этим стёсываем кирпичи наискось и так создаём «выемку», в которую будем укладывать основной центральный кирпич. Используем 12 обычных и 2 с половиной огнеупорного кирпича.
Здесь же между фасадными боковыми кирпичами, которые находятся над дверцей камеры, кладём центрирующий кирпич, накрывающий ободок дверцы. Перед этим стёсываем его наискось. Боковую часть камеры слева накрываем полоской из асбеста 10 мм. Она выровняет весь 9 ряд.
Укладка девятого ряда
На кирпичи десятого ряда, которые накрыты огнеупорным асбестом, на «сухую» кладём обычный кирпич. В кладке, которая обрамляет топочную, делаем маленький десятимиллиметровый вырез, на котором будет лежать варочная панель. Между плитой и кирпичом со всех сторон мы оставляем щель в 5 мм для нагрева металла. Шамотный кирпич, который укладываем спереди и справа топки, стёсываем наискось. Делаем небольшой десятимиллиметровый зазор между плитой и кладкой.
После того как мы выложили 10 ряд, на проёмы в кладке мы помещаем бечёвку из асбеста, которая пропитана смесью глины. Сверху кладём панель. Все отверстия между ней и кирпичами засыпаем песком.
Укладываем десятый ряд
На 11 ряду мы начинаем создавать стенки камеры для приготовления еды и устанавливать рамку с дверцами. Между стальной рамой и кладкой делаем щель в 5 мм. Для формирования рамы мы обматываем её огнеупорной верёвкой.
Укладываем одиннадцатый ряд
Выкладываем 12 ряд по чертежу из 11 керамических кирпичей.
Укладываем двенадцатый ряд
На 13 ряду мы продолжаем формировать камеру и боковые каналы.
Укладываем 13 ряд
Выкладываем 14 ряд строго по чертежу.
Укладываем 14 ряд
Кладём 15 ряд в два подхода. Сначала стенки камеры и каналов мы поднимаем на уровень стальной рамы дверцы, а затем создаём для неё перемычку. На этот ряд мы помещаем металлический лист 600х550 мм и делаем в нём вырез для вытяжки. Для прочности мы сверху листа кладём 4 железных уголка и 1 полоску.
Укладка 15 ряда
На уголки 16 ряда и полоску мы кладём обычный кирпич как указано на чертеже. Оставляем открытыми проёмы каналов. На кирпичах, которые обрамляют ближний канал и для вытяжки перед кладкой мы делаем отверстия для задвижек дымохода. Делаем в кладке щель в 5 мм.
Здесь же на площадке с проёмами мы ставим 2 задвижки.
Укладываем 16 ряд
На следующем ряду очаг для приготовления еды и задвижки мы перекрываем керамическим кирпичом, чтобы отводные каналы были открытыми.
Укладываем 17 ряд
Далее мы формируем второй колпак. Для этого без раствора устанавливаем две половинки кирпича, которые поднимаем выше главной кладки. Это необходимо для того чтобы затем можно было почистить основание печного колпака. После окончания кладки мы закрепляем эти кирпичи раствором.
Кладём 18 ряд
Кладём 19 ряд по чертежу из 12 с половиной красных кирпичей.
Кладём 27 ряд
На 28 ряду в кладке, которая обрамляет дымоходный канал, мы делаем вырезы в 10 мм для монтажа главной задвижки дымохода. Делая проёмы, мы регулярно прикладываем задвижку, чтобы она располагалась в 5 мм от стенок печи и свободно вставала в сделанный нами зазор.
Кладём 28 ряд
Здесь же в проём на раствор мы устанавливаем и саму задвижку
На 29 ряд мы берём 19 обычных кирпичей и практически полностью перекрываем поверхность конструкции. Оставляем нетронутым только отверстие дымохода с задвижкой.
Кладём 29 ряд
На 30 ряду мы также практически полностью перекрываем поверхность печи по схеме.
Кладём 30 ряд
На 31 ряду мы закладываем основание трубы в 1 кирпич. Размер её должен соответствовать сечению дымохода. Кладка осуществляется из 5 кирпичей.
Кладём 31 ряд
Затем создаём трубу дымохода. Для каждого ряда нам надо по 5 керамических кирпичей. Печь построена. Теперь она должна выстояться до полно высыхания раствора.
Выкладываем дымоходную трубу нужной высоты

Особенности эксплуатации

Отличие печей Кузнецова в том, что они не требуют особенного ухода и очень просты в эксплуатации. Для них достаточно только заготавливать соответствующее сухое твёрдое топливо (дрова) в нужном количестве.

Так как КПД колпаковой печи очень высокое, то расход дров будет намного меньшим, чем в обычных печах, к которым мы привыкли.

В колпаковых печах практически не образуется сажа, так как она уходит на вторичное сгорание и прирост тепловой энергии.

Перед началом эксплуатации печи её необходимо хорошо просушить. Для этого её надо протопить 2 раза в сутки по одному - полтора часа небольшим количеством топлива. Дверца поддувальной и топочной должна быть открытой.
Не рекомендуют использовать для растопки щепки и картон в больших объёмах. Только на небольшое время они дадут максимальную температуру, что повлечёт за собой растрескивание кирпичей.
Для растопки печи лучше всего использовать бумагу, лучины или бересту. Это позволит убрать холодный воздух из трубы дымохода, создать необходимую тягу и получить температуру горения дров около 350°С. Зимой, если печь длительное время не использовалась, то растопку рекомендуют проводить при открытой «летней» задвижке.
После начала горения в камеру топки надо положить дрова для того, чтобы получить максимальную рабочую температуру 800–900°С.

Колпаковые печи практически не нуждаются в чистке, а если возникает необходимость, то лучше всего обратиться за помощью к профессионалам печникам. Они быстро и качественно очистят дымоход, топочную, колосниковую решётку и другие элементы печи.

Видео: строим печь Кузнецова своими руками

Следуя подробной инструкции и разработанной схеме, вы сможете самостоятельно построить удобную и функциональную печь Кузнецова в своём доме. Правильно подобранная схема модели сможет украсить собой дизайн любого интерьера помещения, а также будет полностью выполнять возложенные на неё функции - отапливать дом и служить кухней для приготовления пищи.

Первая колпаковая печь Кузнецова была сооружена в 60-х годах прошлого столетия. Уникальная разработка принадлежит Игорю Кузнецову, основной деятельностью которого является конструирование и усовершенствование кирпичных печей для отопления.

Отопительные печи Кузнецова представляют собой эффективные и надежные конструкции, которые используют различный топливный материал.

В настоящее время изобретено свыше 150 видов печей, каждая из которых имеет высокий показатель КПД – от 80 до 94 %.

Характеристики

Колпаковые печи Кузнецова имеют ряд отличительных характеристик и преимуществ, которые выделяют их среди основных конкурентов на рынке отопительного оборудования для дома и бани.

Принцип работы подобного устройства достаточно прост: нижний уровень (ярус) и топливник представляют собой единую конструкцию – колпак, который предназначен для эффективного перемещения газов, образованных при сгорании топлива. При этом скопление легких газов осуществляется вверху колпака, а тяжелых – внизу. В середине сосредоточены газы, имеющие среднюю температуру нагрева.

«Кузнецовка» из кирпича предусматривает длительное удержание нагретого воздуха внутри колпака для эффективной аккумуляции тепла внутри помещения, а затем быстрый вывод отходов сгорания через дымоотводную трубу.

Особенностью печи является поддержание предельной температуры горения. Кроме того, печь Кузнецова обладает высоким КПД, который в несколько раз превышает аналогичный показатель у классической русской печи.

Конкретные преимущества подобных печей состоят в следующем:

Высокий КПД – до 94 %.
Высокий температурный режим сгорания топливного материала.
Быстрая аккумуляция и длительное поддержание тепла.
Низкий уровень осаждения сажи.
Простота в уходе и неприхотливость.
Незначительная материалоемкость при высокой тепловой отдаче.
Возможность дополнительного встраивания контура для горячего водоснабжения.
Повышенная тяга при небольших размерах дымоотводной трубы.
Привлекательный дизайн и широкий выбор конструктивных форм. Усовершенствованный вариант – двухколпаковая печь Кузнецова, которая может быть сконструирована под любой тип помещения.
Быстрое распределение тяги между каналами в автоматическом режиме.

Виды

По назначению и конструктивным особенностям «кузнецовки» можно разделить на несколько видов:

Отопительные . Устройства предназначены для эффективного и безопасного обогрева помещений.
Варочные . Используются для приготовления еды. Сюда относятся печи для выпечки хлеба и хлебобулочных изделий.
Банные . Печь Кузнецова для бани разработана для одновременного обогрева основных банных помещений. Такие устройства обладают высокой теплоотдачей при минимальном потреблении топлива.

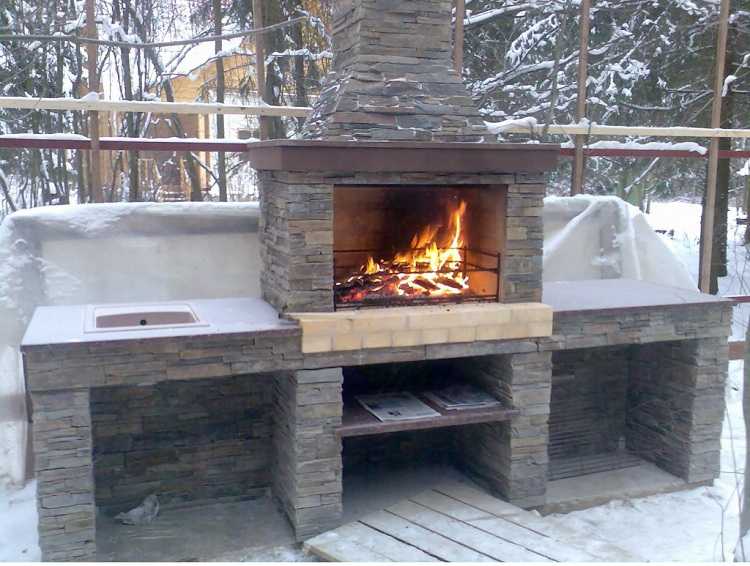

Уличные . Печной комплекс, состоящий из гриля или барбекю, для приготовления еды на открытом воздухе.
Каминные . Оборудование используется в качестве декоративного элемента интерьера или дополнительного варианта обогрева. Некоторые оснащаются специальными лежаками для приятного проведения досуга.

Наиболее востребованными являются комплексные устройства, которые отличаются своей многозадачностью. Ярким примером является отопительно-варочная печь Кузнецова, которая предназначается как для обогрева жилых помещений, так и для приготовления еды.

Несмотря на свои функциональные особенности, все печки работают по одному принципу – эффективное распределение нагретых газов в колпаке на отдельные потоки.

Примечательно, что печные колпаки могут оснащаться дополнительным оборудованием – электрическими нагревателями, баками для горячего водоснабжения, паровыми генераторами, духовым шкафом и плитой.

Грамотно спроектированная и возведенная банная печь Кузнецова обеспечит надежное отопление во всех функциональных помещениях: парной, моечной, предбаннике, комнате отдыха. Кроме того, она позволит быстро подогреть воду, саккумулировать горячий пар и очистить воздух.

Чем объясняется высокая эффективность печей

Причины, по которым колпаковые печи являются настолько эффективными по сравнению с традиционными устройствами, следующие:

Правильное распределение дымных газов по температуре нагрева за пределами топочного отделения.
Большое количество колпаков способствует задержанию горячего газа и более эффективной аккумуляции тепла внутри устройства.
Правильное расположение колпака способствует сдерживанию нагретых газов и поддержанию высокого температурного режима. Это приводит к сбору продуктов сгорания топлива в одном месте и снижению уровня образования сажи в дымоотводной трубе. По этой причине «кузнецовки» не требуют частой чистки от сажи.
Теплообменник располагается в колпаке, поэтому не удерживает производимое печью тепло и не снижает уровень КПД.

Построить печь Кузнецова своими руками не так и просто, но все, что потребуется от мастера, – это следовать четкой пошаговой инструкции.

Материалы и инструменты

Для обустройства кирпичной «кузнецовки» для дома или бани, прежде всего, следует подготовить рабочие чертежи и порядовки. Сам автор разработал свыше сотни различных печей с пошаговыми инструкциями по их строительству.

Порядовка печи – это полное руководство, которое наглядно объясняет правильность кладки каждого отдельного ряда в предусмотренной последовательности. Начинающим мастерам рекомендуется строго соблюдать порядовки печей Кузнецова, что позволит построить надежную и долговечную конструкцию.

Для проведения строительных работ необходимо подготовить основные материалы и рабочий инструментарий:

красный огнестойкий кирпич полнотелый;
кирпич шамотный;
огнестойкую глину средней фракции;
песок горный (в два раза больше объема глины);
проволоку стальную;
уголок металлический;
конструктивные элементы: дверки для поддувала, топки, решетку для колосника, задвижку, плиту для очага.

Внимание! При желании вместо глины и песка можно приобрести готовую смесь для кладки, которая продается в специализированных магазинах. В ней соблюдены все нужные пропорции основных компонентов.

Печи Кузнецова своими руками имеют свои тонкости возведения, поэтому перед началом работ должна быть тщательно изучена схема кладки устройства.

Технология возведения

Возвести подобное устройство самостоятельно под силу даже новичкам, главное, чтобы соблюдалась технология строительства и рабочая схема.

Обустройство фундамента

Первый этап – возведение фундамента, который можно запланировать при строительстве дома или бани. В противном случае необходимо подготовить новое основание под печку.

Основание должно превышать размеры печи на 15 см по всему будущему периметру, что обеспечит высокую прочность и износостойкость готовой конструкции. Для обустройства фундамента стоит учесть следующее:

Основание для печи не рекомендуется связывать с фундаментом дома или бани.
При расположении печи вдоль стены фундамент должен быть удален от основного основания на 6 см, а расстояние между ними защищено песчаной прослойкой.
Для защиты основания от повышенной влажности и грунтовых вод требуется обустройство надежной гидроизоляции – песчаная подушка на дне траншеи и рулонный рубероид поверх бетонного слоя.
Для повышения прочности фундамент должен быть усилен специальным армирующим каркасом.

Кирпичная кладка

После полного застывания бетонного фундамента можно приступать к кирпичной кладке. Печь Кузнецова правильно выстраивается только в том случае, если соблюдается порядовка, предложенная изобретателем.

Перед началом кладки стоит продумать местоположение дымоотводной трубы внутри помещения и снаружи на крыше, что должно отвечать определенным требованиям. Напомним, что любая печь Кузнецова имеет готовые чертежи, в соответствии с которыми выполняются строительные работы.

Для кладки первых двух рядов используется шамотный огнестойкий кирпич. Для соединения кирпичей готовится специальный . Не рекомендуется использовать смесь, приготовленную для обустройства фундаментного основания. После завершения кладки 1-го ряда выполняется проверка углов, каждый из которых должен составлять 90 градусов. Со 2-го ряда начинается обустройство дымоотводных каналов.
Чтобы улучшить тепловую отдачу устройства, рекомендуется установить 4 чистки для каналов – в задней части, в поддувало и по бокам. Размеры чисток выбираются в индивидуальном порядке. На этом этапе проверяется горизонтальность всех поверхностей при помощи уголка.
Со 2-го ряда формируется зольник и поддувало. Эти рабочие камеры предусмотрены для чистки золы и создания необходимой тяги для горения. Кирпичная кладка выполняется в шахматном порядке со швом толщиной 6 мм. Для фиксации кирпичей используется раствор на основе огнеупорной глины.
Далее устанавливаются перегородки для внутренних отделений, формируется стенка между поддувалом и рабочей частью печи. При укладке 5-го ряда выполняется установка колосника, толщина которого определяется по степени загрузке камеры топливом. При монтаже колосника соблюдаются технологические зазоры в 7 мм между решеткой для колосника и внешней стеной печки. Монтаж решетки выполняется под небольшим углом по отношению к дверке.
Здесь же выполняется установка дверки для топки. При обустройстве камеры сгорания она дополнительно облицовывается шамотным кирпичом, который укладывается ребром. Это обеспечивает надежную защиту внешних стенок печи от воздействия высоких температур.
До 16-го ряда кладка проводится аналогично предыдущим рядам. С 17-го ряда устанавливается колпак, после которого можно приступать к обустройству второй камеры, расположенной над первой. Она будет являться вторым колпаком. На этом этапе выполняется перекрытие колпака, а на 21-м ряду обустраиваются проходы, которые направлены вдоль внутренних стен по обе стороны.
Работы проводятся в соответствии с предложенной порядовкой до 26-го ряда, после завершения которого верхняя часть колпака надежно закрывается кирпичной кладкой.
Спустя 24 часа после завершения кладки можно выполнить тестовый запуск печи с добавлением небольшого количества топливного материала. Это позволит проверить готовую конструкцию на герметичность и отсутствие зазоров между кирпичами. При обнаружении даже незначительных недостатков они должны быть устранены незамедлительно.

Любая «кузнецовка» должна иметь плавающую топку, для обустройства которой выполняется особый шов.

Сухой шов в печах Кузнецова – это небольшой технологический зазор в крайнем углу, почти на дне топки. Он обеспечивает безопасное разделение газов в топке на холодные и горячие.

Этот процесс способствует беспрепятственному поднятию горячих газов в верхнюю часть колпака с последующим их охлаждением. Далее остывшие газы выводятся во второй колпак и через дымоотводную трубу наружу.

Первый колпак нельзя соединять с камерой сгорания. Это обусловлено тем, что топливный материал должен сгорать обособленно – для создания высокого температурного режима. Соединение колпака и топки допускается в классической русской печи с менее эффективной тягой.
Каждый четный ряд кирпичной кладки следует фиксировать металлической проволокой для создания дополнительной прочности и устойчивости строения.
После завершения кладки кирпич рекомендуется обработать защитным огнестойким составом.
Декоративные и функциональные элементы печи из металла устанавливаются с учетом возможного расширения при нагревании. Расстояние между ними и кирпичной кладкой защищается специальной прокладкой.
Первая топка устройства проводится при минимальных температурах с небольшим количеством топлива.
При нагревании кирпич расширяется, поэтому внутренняя конструкция печи из огнеупорного материала должна быть сконструирована так, чтобы с каждой стороны имелись технологические зазоры.

Самую доступную конструкцию колпаковой печи Кузнецова можно возвести собственноручно. При планировании сложного и многофункционального устройства технология его возведения также может быть усложнена.

Принцип действия устройств Кузнецова учитывает естественные свойства горячего воздуха и, выделяющихся при сгорании топлива, газов. Конструкция кирпичной печки отличается тем, что дым удерживается внутри самой печи. Для этого оборудуется так называемый колпак — топочная камера, представляющая собой закрытый купол, куда поднимается наиболее раскаленный воздух, вытесняя остывающий через нижний боковой отвод.

Фото 1. Схема колпаковой печи Кузнецова, показаны особенности движения газовых потоков в устройстве.

Вентиляционное отверстие под днищем топки обеспечивает постоянный приток холодного воздуха. Из-за того, что раскаленный воздух удерживается в печке как можно дольше, эффективность теплоотдачи увеличивается в три раза по сравнению с другими подобными устройствами.

Добиться таких результатов конструкторы пытались и в случае традиционных печей — для этого разработаны модели с системой дымоходных каналов. В них горячий воздух также задерживается внутри устройства, но удлинение дымохода естественным образом ухудшает вытяжку , поэтому эффективность обогрева вырастает ненамного.

В случае устройств Кузнецова тяга не нарушается, а горячий воздух удерживается не за счет увеличения длины канала. Это происходит благодаря естественным свойствам раскалённых газов подниматься и вытеснять более холодные. Размеры такого типа печи могут варьироваться в зависимости от необходимой мощности и площади помещения, которое требуется отапливать. Модели с одним колпаком обычно компактны и подойдут для обустройства небольшого дачного домика.

Двухколпаковая печь

Наиболее распространенный вариант для качественного отопления частного дома — устройство Кузнецова с двумя колпаками.

Его КПД значительно выше за счет более длительного удержания горячего воздуха.

Колпаки из термостойкого кирпича располагаются один над другим с небольшим смещением — вытесняемый из первого колпака воздух сразу попадает во второй, из которого уже уходит в вытяжную трубу.

Размер такой печки имеет прямую зависимость от площади дома, возможна даже постройка с внутренним объемом до 5 куб. м. Топливник обычно занимает всю площадь основания, это помогает увеличить мощность нагрева воздуха в печи.

Справка. В конструкции двухколпаковой печи часто устанавливают специальные задвижки, позволяющие изолировать второй колпак и снизить теплоотдачу устройства. Это необходимо в более теплое время года , когда уже не требуется большой мощности обогрева.

При использовании задвижек горячий воздух из первого колпака направляется прямо в дымоход.

Отопительно-варочный вариант устройства

Особенностью такой конструкции будет измененное расположение первого колпака — он делается выступающим и в его своде устанавливается варочная поверхность , чаще всего из чугуна.

Плита обязательно должна быть цельной, так как из-за конструкции дым не вытягивается из колпака, поэтому будет неизбежно поступать в помещение через разъемные конфорки.

Иногда устанавливают плиту и над вторым колпаком — она не так сильно нагревается и не может служить для приготовления пищи, но будет превосходным средством для сушки овощей, фруктов, грибов и трав . Там часто делают нишу для хранения поленьев и их подсушки перед использованием.

Вам также будет интересно:

С хлебной камерой

Такой вариант почти не отличается от стандартной отопительно-варочной печи, но дополнительно снабжен духовым шкафом, монтирующимся в пространстве первого колпака. Камеру обычно делают из чугуна или особо прочной стали, изнутри футеруют шамотным кирпичом для обеспечения более мягкого жара для выпекания.

Помимо хлебной камеры, часто устанавливают бак для нагрева воды — для этого подходит также область второго колпака. В зависимости от количества дополнительных функций размеры печи будут увеличиваться, она потребует больших затрат на топливо.

Печь Кузнецова для бани

По принципу действия банная печь не отличается от описанных выше вариантов. Но всё же она имеет несколько особенностей:

в нижний колпак устройства вмонтирован поддон с камнями ;
в устройстве предусмотрен доступ для воды и отверстия для выхода пара;
обладает более толстыми стенками для максимального прогрева камней и во избежание перегрева помещения.

Чертежи печей

Фото 2. Чертёж и порядовка двухколпаковой печи Кузнецова. Устройство представлено в цельном виде и в разрезе.

Фото 3. Чертёж колпаковой печи Кузнецова. Также устройство оснащено системой дымоходных каналов.

Постройка своими руками, порядовка устройства

Прежде чем браться за выполнение работ, необходимо правильно рассчитать проект устройства, для этого учитываются следующие факторы:

Мощность печи — зависит от общей площади помещения и качества его теплоизоляции.
Количество колпаков — в печах Кузнецова их нередко делают три и больше, что значительно увеличивает КПД обогрева, почти не требуя лишнего расхода топлива. Учитывается только изменение массивности устройства.
Основная функция печи — будет ли прибор использоваться только для отопления или понадобятся дополнительные возможности: приготовление пищи, нагрев воды.

Фото 4. Пошаговая порядовка печи Кузнецова. Также показано устройство в готовом виде с разных ракурсов.

Частый вариант для постройки — двухколпаковая печь с варочной плитой . Она функциональна при довольно компактных габаритах и хорошо подходит для размещения в небольших загородных домах.

Материалы

Внутри области колпаков образуется очень высокая температура, поэтому для кладки прибора подойдет только огнеупорный кирпич и шамотная глина с мелкофракционным песком для кладочного раствора. Смесь собственного приготовления часто рекомендуется заменить готовыми смесями из строительных магазинов — так уменьшается риск того, что колпак растрескается при эксплуатации и потеряет герметизацию.

Для выкладки внешних стен и верхних ярусов достаточно будет обыкновенного керамического кирпича с плотностью М150 и цементного раствора .

При работе нельзя забывать, что укладка обычного и шамотного кирпича в один ряд исключена — они имеют разные показатели расширения и при эксплуатации кладка разрушится.

Помимо материалов для кладки, понадобится приобрести дополнительные элементы — металлические уголки, дверцы и петли, задвижки, варочную поверхность. Все это доступно для покупки в специализированных магазинах. Понадобится армированная проволока для выполнения связывания кладки.

Инструменты

Для выполнения всех типов работ требуется заранее подготовить набор инструментов:

емкость для приготовления раствора и лопата для его перемешивания;
печной молоток-кирка для разбивания кирпичей;
болгарка с отрезным диском по камню;
плоскогубцы и ножницы по металлу для нарезки проволоки;
мастерок для накладывания раствора;
правило для разравнивания;
защитные перчатки и очки.

Для проверки правильности кладки понадобятся также различные измерительные инструменты : рулетка, строительный уровень, отвесы, шнуры и т. д.

Подготовка места

Сооружение кирпичной печи всегда начинается с оборудования основания. Под кузнецовку подойдет фундамент стандартного типа — глубиной полметра и со сторонами, выходящими за границы периметра будущей кладки на 10 см . Порядок работы:

Подготавливается котлован, дно на 15—20 см закрывает дренаж — слой песка и битого щебня.
На хорошо утрамбованный дренаж ставится деревянная опалубка, выступающая над поверхностью на 20 см.
Фундамент заливается бетонной смесью и оставляется для застывания.
После правильной закладки фундамента получается ровная площадка, выступающая над поверхностью пола на 10—15 см (зависит от усадки).

Поверхность основания закрывается слоем гидроизоляции (хорошо подойдет рубероид), затем укладывается отражающий слой металлической промышленной фольги. В случае с постройкой кузнецовки жар от печи будет сильнее, чем от обычных приборов, особенно в нижнем ярусе, поэтому фундамент защищают от перегрева.

Соседние с будущим местом расположения устройства стены закрываются термоизоляционным материалом , на пол перед топкой рекомендуется набить металлический лист, чтобы избежать риска возгорания от выпадающих угольков. Заранее рассчитывается местоположение дымохода — его не рекомендуется располагать рядом с коньком крыши.

Выполнение кладки

После того как подготовлен фундамент, начинаются работы по возведению самого устройства:

Замешивается раствор в приготовленной емкости — перед началом работ глину замачивают на двое суток. Помимо лопаты, для перемешивания эффективным будет использование строительного миксера.
При выполнении кладки рекомендуется каждый ряд сначала класть на сухую поверхность для точного определения размеров нарезки кирпичей. Первый ряд основания делается сплошным.
Начиная со второго ряда выкладывается поддувало, а затем область первого колпака. По мере необходимости устанавливаются петли для топочной дверцы. Каждый третий ряд кладки связывается проволокой, нарезанные куски которой закладываются в раствор.
Внутренняя часть топки выкладывается шамотным кирпичом, наружная — обычным керамическим. Между этими слоями нет связующего раствора, оставляется небольшой зазор. Кирпичи из двух рядов также не должны выступать, пересекаться с соседним слоем.
Внутри свода первого колпака на опоры из шамотного кирпича устанавливается варочная чугунная поверхность , которая герметично фиксируется раствором.
После выполнения свода первого колпака , начинается выкладка основания для второго с небольшим смещением (на ширину варочной плиты ).
Выкладывается второй колпак , колонна дымохода, устанавливаются задвижки для изоляции второго уровня в летнее время года.

После выкладки навершия и установки трубы дымохода, готовую печь оставляют на просушку, которая занимает не менее месяца. Первые две недели устройство просушивается при открытых окнах и дверях, начиная с третьей недели производят постепенное протапливание, увеличивая объем топлива, пока он не дойдет до полноценной закладки.

Возможные сложности

Кладка кузнецовки отличается некоторой спецификой, поэтому при отсутствии опыта часто допускаются ошибки:

Не оставляется зазор между стенами топки и наружными — шамотный кирпич расширяется при нагреве, поэтому может разрушить кладку.
Не используется проволока для связки кладки — из-за большей степени нагрева стены печи могут растрескаться.
Не оставлен зазор при установке металлических деталей — также приводит к расширению металла при сильном нагреве и появлению трещин.
Неправильный прогрев нарушит процесс просушки кладки и приведет к возникновению деформаций, трещин.
Не проведена правильная термоизоляция стен и перекрытий (в месте установки дымохода) — из-за большой температуры нагрева риск возгораний в случае использования кузнецовки выше, чем у простой печи.

Благодаря очень высоким температурам внутри топочной камеры, большая часть золы и сажи прогорает, позволяя снизить периодичность чисток.

Одно из достоинств кузнецовки — возможность выбора любого доступного на данный момент твердого топлива : дров, сухих кусков торфа, опилок.

При небольших изменениях конструкции существует возможность установки системы нагрева газом или электричеством. Доступно подключение печи к водяному контуру, что позволит качественно прогревать отдаленные помещения. Несомненным плюсом будет сравнительно невысокая стоимость материалов, возможность выполнить все этапы работ самостоятельно .

И. В. Кузнецов ещё с 1962 года занялся проектированием печей и посвятил этому большую часть жизни. Он постоянно изобретал новые конструкции и постоянно их усовершенствовал. Печи Кузнецовым разработаны лично и по его собственной технологии. Эта технология чудесно подходит для печей, которыми и сейчас обустраивают современные жилища. Кузнецовские печи хорошо вписываются в интерьер дома и гарантируют качественное обеспечение теплом. С самого начала деятельности, его печам не нужна была реклама, так как положительные отзывы о них распространялись от одного заказчика к другому.

Проекты печей Кузнецова: виды и назначение конструкций

Бытовые печи Кузнецова бывают разными по своему назначению. Если её назначение – приготовление пищи, то это варочная печь . Для отопления помещения используют отопительные печи. В бани устанавливают печи для бань. Для улучшения эстетического вида помещения устанавливают камин (каминную печь).

Существует возможность построить смешанные виды печей. Создают также даже целые комплексы с многофункциональным назначением. Очень большим спросом и популярностью пользуются отопительно-варочные печи И. В. Кузнецова.

Основным показателем, к которому стремился в своих разработках И.В. Кузнецов, он считал повышение эффективности действия печи. Свои печи он дополнял улучшенными свойствами. Одним он устанавливал дополнительное оборудование, другим вносил изменения в топку, третьи обладали повышенным теплосбережением.

Подразделение печей в зависимости от их назначения:

Варочные печи;
Печи для отопления;
Банная печка из кирпича ;
Просто барбекю или комплексы для улицы;
Хлебная печь;
Отопительно-варочные комплексы;
Каминопечь.

Все эти конструкции доказали своё высокое качество широкой известностью и многолетней эксплуатацией. За всё время деятельности Кузнецовым разработано большое количество проектов печей. Сами проекты и их чертежи предоставлены на сайте В.И. Кузнецова. Отопительные печи Игоря Кузнецова маркируются – ОИК. Порядовки на печи различаются по присутствию букв в аббревиатуре. Если это будет отопительно-варочная печь, то ОВИК, если есть лежанка то, в названии будет буква «Л» и т. д.

Как сделать кирпичные печи Кузнецова своими руками

В.И. Кузнецовым разработано большое количество проектов печей. Некоторые виды печей можно сделать своими руками. Для этого понадобятся порядовки печей и их чертежи.

Перед тем как приступить к строительству любого вида печи самостоятельно, рекомендуем разобраться в принципе работы и особенностях её устройства.

Многие, зная о положительных отзывах о печках Кузнецова, а также в целях экономии средств, принимаются за их строительство самостоятельно. Всё конечно получится, но для этого нужно использовать соответствующие материалы и строго следовать порядовкам.

Материалы, используемые для строительства печи Кузнецова:

Шамотный кирпич;
Глиняный кирпич марки М150;
Хорошего качества глина;
Очищенный песок;
Металлическая фурнитура.

Для возведения внутренней кладки используют шамотный кирпич. Согласно порядовке, можно рассчитать его количество. Для строительства наружной кладки используют глиняный кирпич, желательно марки М 150. Его количество также рассчитывается с помощью всё той же порядовки. Глину для раствора рекомендуется использовать только хорошего качества. Очищенного песка для кладки используется в два раза больше глины. Можно использовать глинопесчаные смеси, имеющиеся в продаже. На 500 кирпичей понадобится около 0,2 куб. м глинопесчаной смеси. Кроме этого понадобятся колосники, две дверки (поддувальная и топочная), два стальных уголка и пять метров проволоки. Книга Кузнецова «Строим печи и камины: практическое руководство» поможет построить вам нужную конструкцию. В ней представлены все типы и конструкции печей и каминов.

Принцип действия колпаковых печей Кузнецова: порядовка

Принцип работы печей Кузнецова не сложен. При строительстве печи необходимо все работы производить согласно чертежам, схемам и конечно пользоваться порядовками.

Порядовка для печей Кузнецова – набор чертежей, где мастеру укажут очерёдность выкладки отдельно каждого ряда кирпича.

Все колпаковые печи Кузнецова работают по принципу, предполагающему разделения продуктов горения. Принцип этот заключается в том, что газ, образующийся в результате сгорания топлива, разделяется на два потока: холодный и горячий. Движение газов внутри конструкции печи очень грамотно продумано. Горячий воздух задерживается в печи и долго хранит тепло. Холодный же воздух быстро улетает в дымоход, по специально сделанному углублению. Печь, действующая по этому принципу, называется колпаковая (купольная). Внутри такой печи очаг объединён с нижней её частью и образовывает что-то вроде колпака. Он то и выступает разделителем газов на два потока. Поток горячего воздуха поднимается и задерживается в колпаке, таким образом происходит концентрация тепла.

Достоинства печей Кузнецова:

Экономичность;
Длительное сохранение тепла;
Небольшое сажообразование;
Нет необходимости частых чисток;
Возможен выбор разных форм и дизайна.

Высокий показатель КПД (95%) печей Кузнецова – результат принципиально новой разработки и конструктивных особенностей. Для сравнения традиционная русская печка имеет КПД 25-40%. Если у печей Кузнецова есть недостатки, то их немного, и они теряются на фоне достоинств.

Двухколпаковые печи своими руками: помощь специалиста

И.В. Кузнецовым и его единомышленниками разработано и построено огромное количество печей разного назначения. Из всего разнообразия этих конструкций двухколпаковая печь заслуживает чтобы ей уделили особое внимание.

Конструкция двухколпаковой печи Кузнецова проста. Но выполнить её строительство самостоятельно очень непросто. Чтобы избежать ошибок при строительстве, вам нужен настоящий печник и его помощь.

Наличие в конструкции печи нескольких куполов даёт возможность по максимуму использовать энергию топлива. Вызывают особый интерес печи Кузнецова с водяным отоплением . Так называемые кирпичные котлы серии КИК. Двухколпаковая отопительно-варочная печь имеет два автономных режима работы.

Автономные режимы отопительно-варочной печи:

Летний;
Зимний.

Двухколпаковая отопительно-варочная печь, устроена так, чтобы тепловая энергия максимально накапливалась и подольше сохранялась. У данной модели есть два автономных режима. В тёплое время года печь используют для процесса готовки. В это время, имеющаяся задвижка, блокирует все другие части конструкции. Горячий воздух туда не поступает и все элементы могут оставаться холодными. Зимой все задвижки открываются, горячий воздух перемещается по каналам свободно. Горячие воздушные массы длительное время находясь внутри, прогревают кирпичные стены и выходят через дымовую трубу.

Каминопечь Кузнецова: порядовка

Каминопечь Кузнецова – это большой накопитель тепла. Кирпичная конструкция, похожая на камин, и тёплая как печь. За счёт своей массы каминопечь обогревает помещение уникальным способом.

Основным отличием каминопечей от других отопительных конструкций является способность накапливать тепло. Тепло сохраняется в массе конструкции, а потом медленно отдаётся в помещение.

Строительство каминопечей сложное дело, но при желании всё можно сделать своими силами. Начинать такой сложный процесс нужно обязательно имея под рукой порядовки. Каминопечь Кузнецова имеет массу достоинств.

Преимущества каминопечей:

Красота и изящество каменной кладки;
Эффективность кирпичного нагревателя;
Незначительный выброс окиси углерода и сажи;
Длительная поддержка комфортной температуры в доме;
Экономичность.

Некоторые любители каминов делают их похожими на произведения искусства, украшая их решётками и элементами декора, воспользовавшись услугами кузнеца. Приятное ощущение лучистого тепла, можно почувствовать на себе, если оборудовать свой загородный дом или дачу такой каминопечью.

Отопительно-варочные печи Кузнецова (видео)

Издавна профессия печника была уважаема и востребована. Народные умельцы даже, не имея соответствующего образования, сооружали печи отличного качества. Одним из них был Гнусин Д.Е. Родился он в 1862 году в Ярославской губернии. Паровентиляционные печи Гнусина Д.Е. отличались большой экономичностью.

Сложить хорошую кирпичную печь — это и тяжелый труд, и умение и искусство. И искусство это, и традиции, и принципы передавались из поколения в поколение. И.В. Кузнецов не только следует традициям, но развивает их и ищет новые пути решения старой задачи, которая сегодня очень актуальна: как при использовании минимума топлива получить максимальную производительность печи.

Принцип действия

Кузнецов предложил новый принцип построения кирпичных печей. Во всех придуманных/сконструированных ранее моделях горячие газы движутся по каналам. Проходя по ним, они нагревают кирпич, сами охлаждаются. Движение возможно только при наличии тяги. При таком принудительном принципе действия прогрев корпуса неравномерный, а приводит это к образованию трещин. Большое количество кирпичей занимает практически все пространство, и теплообменник при необходимости поставить некуда. Только поместить его в топку, где он будет контактировать с пламенем, из-за чего срок службы его очень ограничен. К тому же расположенный в зоне горения теплообменник отнимает значительную часть тепловой энергии, ухудшая условия горения топлива, что снижает КПД печи и повышает количество сажи.

Кузнецов использует другой, принцип движения газов в печи — свободный. Печь состоит из колпаков — перевернутых вверх дном сосудов (с отверстием вверху или без — по-разному в разных моделях). Колпаки могут располагаться друг над другом или один за другим, но обязательно сообщаются между собой при помощи сухого шва — пространства в 2-3 см, незаполненного раствором или теплоизолятором, через который и переходят газы из одного колпака в другой.

Первый колпак и топка объединены в единое пространство. При таком устройстве происходит вот что. Самые горячие газы поднимаются верх. На некоторое время они вверху и остаются, где передают часть тепловой энергии стенам, сами остывают. По мере остывания они опускаются вниз, а на их место поднимаются более горячие. При таком построении движение воздушных масс происходит только за счет естественных физических процессов.

Наглядно продемонстрировать процесс можно, если в перевернутый вверх дном стакан запустить струю дыма. Она поднимается вверх, достигает верха, затем остывшая часть дыма вдоль стенок опускается вниз. Приметно те же процессы, только гораздо более сложные, проходя и в печи.

На рисунке красными стрелками показана схема движения горячего воздуха в колпаковых печах. Синими стрелками показано движение холодного воздуха, попавшего в печь. Очевидно, что вверх он подниматься не будет, потому как весит больше, а пройдет понизу и почти не повлияет на общую температуру в колпаке, что продемонстрировано на рисунке справа.

Но одного колпака для эффективного отбора тепла недостаточно, потому большинство печей имеют два или три свода в зависимости от мощности. В них происходят практически те же процессы, что и в первом: более горячие газы находятся вверху, нагревая кладку, холодные проходят понизу и выходят в дымоход. В верхней зоне второго свода и размещается теплообменник или любое другое необходимое для каких-либо целей устройство. Никакого открытого огня, только горячие газы и очень эффективный теплосъем: постоянно протекают воздушные потоки высокой температуры. Причем никакого влияния на процессы горения нагрев теплоносителя, камней или воды в баке не оказывает: от топки они отделены кирпичной стенкой.

Конструкция печей разной конфигурации и назначения разная, но «потребляют» они немного топлива и долго остаются горячими. Об этом говорят отзывы владельцев. Например, в доме из бруса сложена такая печь. При -25 о С топят утром и вечером по 5 полешек (всего в сутки получается порядка 18 кг дров). В домике +25 о С и утром не холодно. При температуре «за бортом» до -10 о С топят один раз. Так что насчет эффективности вопросов нет. Если и есть вопросы, то по поводы выбора исполнителя. Ведь параметры ее работы зависят от того, насколько правильно и грамотно сложена печь. И быстро ее не сделаешь: средних размеров и без наворотов — это 2-3 недели работы. Вообще с отзывами о печах Кузнецова все просто: люди довольны. Удовольствие, конечно недешевое, но однозначно оно того стоит. Это утверждают все владельцы таких печей. Никаких сложностей в эксплуатации, экономичны и не капризны, очень долго отдают тепло, а греются быстро.

Достоинства купольных печей

Этот принцип использован во множестве печей различного назначения. Колпаков может быть несколько, они могут иметь симметричное или несимметричное строение, располагаться рядом (горизонтально) или один над другим (часто используют этот вариант для экономии места). Такая особенность дает возможность проектировать печи любого вида и конфигурации, под любые помещения и условия. При этом характеристики остаются высокими: КПД выше 80% для купольных печей Кузнецова почти норма.

Во второй колпак можно устанавливать любые устройства: варочную поверхность, теплообменник, каменку, водогрейный бак, хлебную печь и т.д. Модификаций много и все объединяет одно: высокая эффективность, экономичность, равномерное прогревание. Причем при вертикальном расположении колпаков низ греется более интенсивно, чем верх. Так что в помещении с такой печью находится комфортно.

Нужно отметить, что кирпича для строительства такой печи требуется намного меньше: больше пустого места внутри. Потому и печь прогревается быстрее. Но, что характерно, она не остывает быстрее. Происходит все с точностью до «наоборот»: купольные печи Кузнецова дают гораздо меньшие суточные колебания температуры, чем более массивные аналоги с большим количеством каналов. А все потому, что в колпаках остается самая горячая часть газов, а вниз оседает и отводится из печи самая холодная. Остывает печь, таким образом, медленнее.

Из-за того, что отсутствуют или почти отсутствуют узкие каналы, колпаковая печь имеет меньшее сопротивление воздушному потоку, так что дымоходы имеют меньшую длину. Потому и строить ее проще, и фундамент нужен не такой массивный, хотя нужен обязательно.

После растопки и выхода на рабочий режим регулировать работу печи со свободным движением газов не нужно. Процесс получается саморегулирующийся. Если топливо разгорается очень сильно, количество горячих газов верху увеличивается и выжимает более холодные во второй колпак. А более холодные — это в том числе и поступающий из поддувала воздух. При недостатке воздуха пламя притухает, горячих газов становится меньше, они поднимаются выше вверх и снизу поступает большее количество воздуха. Горение снова активизируется. Потому задвижки в двухколпаковых печах Кузнецова хоть и есть, но используются они крайне редко, преимущественно для нестандартных режимов.

Автоматическая регуляция процесса горения приводит к практически полному сгоранию любого топлива. То есть такая печь всеядна и не особо требовательна к кондициям топлива. При использовании влажного топлива она дольше выходит на нормальный режим, но затем процесс стабилизируется и образовавшаяся сажа выгорает. Это, кстати, еще один плюс купольных печей: чистить их нужно очень редко, так как и золы остается мало, и сажа сгорает.

Виды печей Кузнецова

Как говорилось выше, колпаки можно располагать по-разному, потому и вариантов очень много. Возможность установки во втором куполе любого устройства теплообмена без ущерба процессу горения также способствует наличию множества разных тепловых агрегатов. При этом проектироваться по такому принципу могут устройства с любым типом горения: верхним, нижним, пиролизным, послойным и т.д. Все они имеют некоторую специфику, но могут быть реализованы. На сайте Кузнецова выложены проекты разного назначения с порядовкой. Их можно скачивать для личного пользования свободно, а вот републикация их не приветствуется.

Есть печи Кузнецова для двухэтажных домов, и обогревают они оба уровня. Причем есть такие агрегаты и с лежанками. Обогрев может быть конвекционного типа (только от стенок печки) или внутрь может быть вставлен водогрейный теплообменник. Тогда такой агрегат называют котлом и обозначают КИК. В свободном доступе на официальном сайте Кузнецова выложены четыре готовых водогрейных кирпичных котла мощностью 16 кВТ, 17 кВт, 34 кВт, 64 кВт. В них может быть встроен бак для нагрева воды для бытовых нужд. Котел нужно обвязать металлическими уголками, при необходимости можно утеплить, сверху уложить армирующую сетку и оштукатурить.

Вариантов конвекционных печей гораздо больше. В разделе отопительно-варочных печей без использования шамотного кирпича ОВИК насчитывается 25 разных проектов. Есть три варианта отопительно-варочной печи с камином. Располагаться камин может сбоку (справа или слева). Такие варианты маркируются ОВИК БК (боковой камин), есть вариант с лежанкой и камином ОВИК БК 13л. При камине расположенном сзади маркировка ОВИК ЗК (задний камин).

Чисто отопительные тепловые агрегаты маркируются ИОК. Порядовки, в которых есть лежанка, в названии имеют буквы «леж» или «Л», при наличии духовки добавляется буква «Д». В отопительных печах также есть варианты с каминами. Маркируются они ОИК К. Есть печи калориферные ПКИК1Х. Отдельно категорией выделены печи для теплиц и хлебные.

Отопительная печь Кузнецова ОИК. Впечатляет

Русские печи Кузнецова маркируются РТИК, всего выложены порядовки 10 моделей, две из которых с лежанками. Они имеют привычную конфигурацию варочной камеры, устье которой должно иметь герметичную заслонку. При не герметичности камеры нормально печь работать не будет.

В разделе печей для бани Кузнецов предлагает сразу вариант планировки помещений с указанием габаритов и показано как можно «вписать» туда подходящие модели. Ведь помещения бань, как правило, небольшие и если металлическую печь разместить в ней можно легко, то габаритную кирпичную уже проблематично. И учитывать при этом нужно многие факторы: откуда топиться будет, где выход пара и самая горячая часть печи. А тут предложены готовые варианты. Очень удобно и стоит сказать автору большое спасибо! Сами печи вынесены в отдельную категорию и маркируются БИК.

В этом видео предлагается проект печи, сконструированной по предложенному Кузнецовым принципу построения печей. В первой половине рассказывается о движении газов и о том, как это работает, о принципах управления работой конкретной модели. Во втором комментируется процесс кладки. Очень полезное и познавательное видео.

Для кладки корпуса и дымохода использовать рекомендовано обычный глиняный полнотелый кирпич. Марка М150 и выше, размер 250*120*65 мм. Рассчитать количество кирпича для печей Кузнецова несложно: нужно количество рядов выбранной вами модели умножить на 0,8. Этого количества хватит на кладку корпуса (с учетом боя и отбраковки). Для дымохода считать нужно отдельно. Схема расчета чуть другая: вы знаете сколько кирпичей на один ряд, умножаете на количество рядов (у каждого разное в зависимости от габаритов печи и высоты здания), добавляете 10% на бой и получаете искомое число.

Для шамотного ядра (если есть) рекомендован Ш-5 (230*114*40 мм) или ШБ-8 (250*123*65 мм). Его количество считается по схеме поштучно. Ядро в печах Кузнецова несвязное с корпусом, то есть, между ними нет общих точек соприкосновения. Между двумя параллельными стенками, корпуса и шамотного ядра, должна оставаться щель в 5-6 мм. Чтобы ее проще было выдержать, можно готовое ядро (обычно его кладут вначале) обернуть обычным упаковочным картоном соответствующей толщины. Вместо этого для лучшей теплоизоляции топки можно проложить теплоизолятор, базальтовый картон, например.

По высоте ряды кладки из керамического кирпича не совпадают с высотой рядов шамота. Их не нужно подгонять один под другой. Важно выдерживать вертикальность и горизонтальность, отслеживать угла, а также рекомендованную ширину шва. И тогда все будет так, как нужно. В реалии габариты керамических кирпичей отличаются от стандарта 250*120*65 мм. Если отклонения некритичные, откорректировать их можно швом. Потому и при расчетах печей и их высоты берут высоту кирпича со швом. Она должна быть 70 мм. Но делать шов более 7 мм нельзя, так что ищите кирпич подходящего качества и размера.

Сверху, в местах, где заканчивается кладка шамота, есть компенсационные зазоры, которые учитывают разные коэффициенты расширения материалов. Их соблюдать обязательно: расширение у шамотного кирпича больше, чем у керамического и если такого зазора не будет, ядро через некоторое время разобьет находящуюся сверху кладку из-за того, что расширяется сильнее.

Величину зазора нужно высчитывать по отметкам на порядовке. На чертежах нанесена метка высоты последнего ряда шамота. Высоту стенки из керамического кирпича считаете сами: кол-во рядов умножаете на высоту ряда со швом (70мм) и получаете искомую величину. Она должна быть больше высоты шамота на 10-15 мм. Вот этот зазор и является компенсационным и он должен присутствовать. Образовавшуюся пустоту закладывают каменной базальтовой ватой (не стекловатой, а той, которая имеет температуру использования выше 1200 о С).

Если внутри есть столбики и внутренние стенки (толщина обычно в четверть), кирпич в них можно класть плашмя или на ребро. Разницы нет, делайте как удобнее. Есть места в чертежах, где в одном ряду находится кирпич, поставленный плашмя и на ребро. В этом случае его нужно погонять под размер (пилить).

В местах установки печного литья также есть нюансы. На чертежах над дверцей топки из-за особенностей программы изображен керамический кирпич, но ставить там нужно шамот на ребро. При перепаде высот, пустоты заполняются вырезанными пластинами из шамота. Между металлическими частями и кладкой остается зазор в 5 мм — снова-таки из-за разных температурных расширений. В этот зазор укладывают подходящий теплоизолятор (с температурой эксплуатации от 1200 о С).

Теперь о растворе: для кладки корпуса (из керамического кирпича) используют глиняный или глиняно-песчаный раствор. Для кладки огнеупорного шамота используют покупные составы (огнеупорные мастики). Кузнецов перед кладкой мочить кирпич не рекомендует. Если и нужно это делать то только со вторичным сырьем. Сразу после завершения печь нужно просушить, даже в том случае, если сразу вводить ее в эксплуатацию не будете. Если этого не сделать, в последствии при нескольких первых топках будет присутствовать запах угара.

Итоги

Тонкостей и нюансов в строительстве кирпичных печей очень много и дело это совсем непростое. Тем не менее, сделать печь Кузнецова своими руками возможно: порядовки и схемы предоставляются автором в свободное пользование. С соответствующими пояснениями и при наличии желания сделать можно все.

Просмотров
