Расчет теплоотдачи биметаллических радиаторов. Как рассчитать количество секций биметаллических радиаторов отопления для квартиры. Для чего нужен расчет секций в батарее

Когда предстоит приятное событие в виде замены старых чугунных батарей на стильные и более мощные аналоги, люди сталкиваются с такой проблемой, как несоответствие современных обогревателей с имеющейся централизованной системой отопления.

Как показывает опыт инженеров теплосети, лучшим вариантом в таком случае являются биметаллические радиаторы отопления.

Расчет количества секций – это первое, что нужно сделать, так как они намного мощнее, чем изделия из чугуна.

Преимущество биметалла

Сделав выбор в пользу батарей, состоящих из двух металлов, владельцы квартир получают целый комплект положительных доказательств, почему они поступают правильно:

Такой недостаток биметаллических устройств, как высокая стоимость, теряется рядом с перечисленными позитивными техническими характеристиками, которые предоставляют людям ощущение комфорта и безопасности.

Если подобные конструкции предполагается монтировать вместо чугунных, то следует сделать правильный расчет количества секций биметаллических радиаторов с учетом того, что они намного превосходят их по мощности и теплоотдаче.

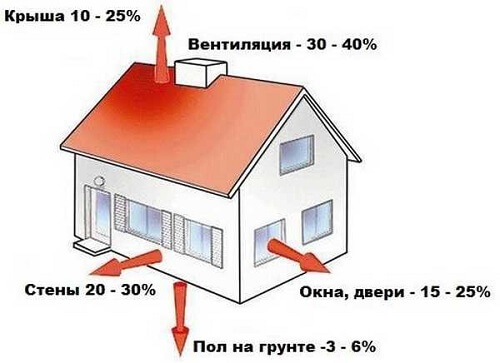

Коэффициент потери тепла

Нельзя рассчитывать, какой мощности должна быть батарея в комнате, если не учтены все возможные теплопотери в ней. Основные утечки тепла:

Каждое увеличение окна на 10% прибавляет к коэффициенту 0.1. Если не внести подобные поправки в расчеты, то может оказаться так, что при котле, работающем на полной мощности, в квартире будет прохладно.

Немалое значение имеет то, как изготовлен радиатор. Например, секционные модели удобны тем, что в случае, если расчет биметаллических радиаторов отопления был выполнен неправильно, лишние секции можно демонтировать или, наоборот, нарастить. Цельные модели могут выдерживать давление до 100 атмосфер, чему нет аналогов среди батарей из других видов металлов, но если установленное устройство «не тянет» по своей тепловой мощности, то менять придется всю панель.

Расчет количества элементов по площади

Чтобы узнать, сколько секций биметаллического радиатора нужно, следует провести вычисления по площади комнаты.

Для этого можно заглянуть в СНиП и узнать критерии минимального уровня мощности батареи на 1 м2 помещения. Как правило, он равен 100 Вт. Вычислив площадь комнаты, для чего нужно умножить ее длину на ширину, полученный результат умножается на мощность, а затем делится на показатель мощности одной секции батареи, который можно узнать по техпаспорту от производителя.

Например, для комнаты площадью 16 м2 и мощностью одной секции батареи, равной 160 Вт, используя формулу, получится следующий результат:

(Ах100): В = количество секций

(16х100 Вт): 160 Вт = 10 секций.

Таким образом, для комнаты площадью 16 м2 потребуется установка десяти секций, что полностью охватит всю площадь обогрева биметаллического радиатора.

Конечно, такой расчет будет только приблизительным, так как он подходит исключительно для помещений с высотой потолков не более 3 м. Кроме того, в нем не учтены теплопотери, что может сказаться на эффективности работы всей отопительной системы.

Вычисления по объему

Чтобы определить объем комнаты, придется использовать такие показатели, как высота потолка, ширина и длина. Умножив все параметры и получив объем, его следует умножить на показатель мощности, определенный СНиП в размере 41 Вт.

Например, площадь помещения (ширина х длину) 16 м2, а высота потолка 2.7 м, что дает объем (16х2.7), равный 43 м3.

Для определения мощности радиатора следует объем умножить на показатель мощности:

43 м3х41 Вт = 1771 Вт.

После этого полученный результат так же делится на мощность одой секции радиатора. Например, она равна 160 Вт, значит, для помещения объемом 43 м3 потребуется 11 секций (1771: 160).

И такой расчет биметаллических радиаторов отопления на квадратный метр так же не будет точным. Чтобы удостовериться, сколько на самом деле потребуется секций в батарее, нужно произвести расчеты по более сложной, но точной формуле, которая учитывает все нюансы, вплоть до температуры воздуха за окном.

Данная формула выглядит следующим образом:

S х 100 х k1 х k2 х k3 х k4 х k5 х k6 * k7 = мощность радиатора, где K, это параметры теплопотерь:

k1 – тип остекления;

k2 – качество утепления стен;

k3 – размер окна;

k4 – температура на улице;

k5 – наружные стены;

k6 – это помещение над комнатой;

k7 – высота потолка.

Если не полениться, и вычислить все эти параметры, то можно получить реальное количество секций биметаллического радиатора на 1 м2.

Сделать подобные расчеты несложно, и даже приблизительный показатель – это лучше, чем покупать батарею на «авось».

Биметаллические радиаторы – это дорогая и качественная продукция, поэтому перед покупкой и установкой следует с должным вниманием ознакомиться не только с такими параметрами, как тепловая мощность и устойчивость к высоким давлениям, но и с их устройством.

У каждого производителя есть свои привлекательные «фишки» для клиентов. Нельзя покупать батареи только ради акций. Качественный расчет тепловой мощности биметаллического радиатора обеспечит комнату теплом на ближайшие 20 — 30 лет, что намного привлекательнее, чем одноразовая скидка.

Во время проектирования новой системы отопления или во время замены старых батарей на новые радиаторы, важно четко рассчитать мощность новых источников обогрева. Как рассчитать биметаллические радиаторы отопления, чтобы компенсировать потери тепла в помещении таким образом, чтобы даже в самые суровые морозы в комнатах было тепло и комфортно. Важно помнить, что нельзя производить расчет не учитывая, возможные потери тепла.

Как правильно спроектировать систему отопления

Источниками тепла в системах отопления являются радиаторы, сколько секций нужно для квартиры, чтобы уровень температуры был постоянным и не вызывал дискомфорта? Для того чтобы произвести расчеты самостоятельно следует знать основные параметры системы отопления. Все отопительное системы состоят из следующих элементов:

1. отопительные приборы (радиатор или батареи);
2. теплопровод;
3. теплоисточник (для индивидуальных жилых домов это котел отопления).

Как рассчитать требуемое количество отопительных приборов

Без использования формулы в этом деле никак не обойтись. Для того чтобы произвести расчёт радиаторов для квартиры потребуется знать значения следующих величин:

• Площадь помещения, которое будет отапливаться с помощью биметаллических радиаторов. Имейте ввиду, что расчет требуется производить для каждой комнаты отдельно, а не для всей площади квартиры или дома.

К (кол-во секций)= S (площадь помещения) Х 100 Р (мощность радиатора из паспорта)

Вот пример расчета:

Нам нужно выполнить расчет количества секций биметаллического радиатора для комнаты, которая имеет площадь в 30 кв. метров, высота потолка соответствует стандарту (2,7 метра). Мощность одной секции биметаллического радиатора отопления равна 190 Вт, как указано в паспорте фирмой производителем. Рассчитываем:

Округляем значение в большую сторону и получаем в итоге 16. Итак, для того, чтобы отопить 30 кв. метров комнаты потребуется биметаллический радиатор, имеющий 16 секций.

1. Мощность радиатора. Напомним, что мощность отопительной батареи, как и мощность одной секции биметаллического радиатора отопления, указываются в паспорте прибора).
2. Объем комнаты, (для этого необходимо измерить длину, высоту и ширину помещения).
3. И опять же коэффициент, но уже другой. В этой формуле значение коэффициента равно 41 Вт. Коэффициент опять же взят из СНиП. Он соответствует количеству тепловой мощности, которая необходима для того чтобы обогреть 1 кубический метр комнаты. При этом совершенно не учитываются теплоизоляционные материалы, которые могут быть использованы. Для европейской части России значение коэффициента равно 41.

Теперь можно произвести расчеты по следующей формуле:

Р (мощность радиатора) = V (объем комнаты) Х 41 (коэффициент)

V=2 Х 4 Х 7 = 56

Р = 56 Х 441 = 2296 Вт

Вот мы и высчитали мощность радиатора. Полученный результат отображает необходимое количество тепла, которое должен будет отдать отопительный элемент, для прогрева всей комнаты. То есть если речь идет о выборе панельного радиатора, то его мощность должна быть 2300 Вт, а лучше 2400 Вт (помним, что полученное значение лучше округлять в большую сторону). Или можно использовать два радиатора с разными мощностями, например, 900Вт и 1500Вт.

А если требуется высчитать количество требуемых секций, то полученное значение мощности, нужно разделить на мощность одной секции. Например, в прошлом примере мы получили мощность в 2296 Вт, ее делим на 190 Вт, получаем значение 12,1. далее округляем до 13 и получаем величину количества секций - 13.

Таким довольно простым способом можно произвести рассчёт радиаторов для дома. Ведь, как известно в частных жилых домах комнаты не имеют стандартных размеров. В постройках возведенных несколько десятков лет назад, это в первую очередь очень низкие потолки.

Кроме того, прежде чем рассчитывать, сколько потребуется биметаллических радиаторов следует и максимально утеплить дом. Ведь если в помещении постоянные сквозняки и холодные неутепленные полы то можно по ширине всей комнаты повесить отопительные батареи, а толку от этого будет мало.

Кроме того, в плохо утепленных помещениях, в особенности в частных домах, потери тепла приводят к тому, что хозяевам приходится платить достаточно большие суммы, как за электричество, так и за газ (в случае, если в системе отопления используются газовые двухконтурные котлы отопления). Поэтому самое оптимальное, что можно сделать, это утеплить вначале дом, а потом устанавливать новые радиаторы или производить замену старых батарей новыми.

Габариты биметаллических радиаторов

Габариты отопительных элементов будут зависеть в первую очередь от того сколько тепла отдают батареи окружающему воздуху. Поэтому рассчитывая, сколько секций нужно для дачи. Стоит подумать и о том, что устанавливать батареи следует, соблюдая и оптимальные границы между полом и подоконником.

Например, зазор между полом и биметаллической батареей должно быть не меньше 60 мм, а расстояние от подоконника до отопительного элемента должно составлять 100 мм. Можно больше, но не меньше. Желательно также, чтобы ширина радиаторной батареи была несколько больше ширины окна. Если ширина радиатора будет меньше, то эффективной тепловой защиты не получится. Холодный воздух все равно проникнет в комнату. Расчет радиаторов для дачи следует обязательно выполнять по формуле, которая предназначена для нестандартных комнат.

Факты говорят о том, что если в помещении установлены обычные деревянные окна, то через них происходит до 50% потерь тепла, а уж если окна в здании не менялись много лет, то можете быть уверены, что прогнившие рамы в местах соприкосновения со стеклами приведут к очень большим тепловым потерям. В таком случае не получится тщательно законопатить все щели. Поэтому всегда устанавливайте биметаллические радиаторы с запасом, особенно в неутепленных помещениях.

Если позволяют средства, то будет полезно установить на отопительные элементы специальные термостаты. Они регулируют температуру каждого биметаллического радиатора в зависимости от температуры окружающего воздуха. С их помощью можно установить желаемую температуру воздуха, при которой вы чувствуете себя наиболее комфортно.

Кстати, можно использовать и более дешевый способ. Вместо термостатов можно установить и кран на байпас, еще один кран устанавливают для того, чтобы можно было перекрывать воду, которая поступает в батарею. Закрывая один и открывая плавно другой, можно регулировать теплоотдачу биметаллической батареи. Правда, пользоваться таким вариантом дело достаточно хлопотное.

Стоит добавить, что при установке радиаторов их лучше всего помещать под окнами. Если в комнате имеется два окна, то при расчете требуемых секций, их лучше поделить на две части и произвести установку.

Не экономьте, приобретая биметаллические батареи. Утверждение, что в последнее время зимы в России стали теплее крайне неактуально. Допустим, зимний период в этом году был достаточно теплым, но ведь никто не даст гарантию, что так будет всегда. Погода вещь непредсказуемая, лучше подумайте о том, что вы будете делать, когда нагрянут суровые русские морозы. Использовать обогреватели? Лучше перестраховаться и поставить батареи с большим количеством секций, чем потом в сильные морозы мерзнуть и использовать дополнительные элементы обогрева.

Правильный расчёт секций радиаторов отопления - довольно важная задача для каждого домовладельца. Если будет использовано недостаточное количество секций, помещение не прогреется во время зимних холодов, а приобретение и эксплуатация слишком больших радиаторов повлечёт неоправданно высокие расходы на отопление.

Для стандартных помещений можно воспользоваться самыми простыми расчётами, однако иногда возникает необходимость учесть различные нюансы, чтобы получить максимально точный результат.

Для выполнения расчётов нужно знать определённые параметры

• Габариты помещения, которое необходимо отопить;
• Вид батареи, материал ее изготовления;
• Мощность каждой секции или цельной батареи в зависимости от ее вида;
• Максимально допустимое количество секций ;

По материалу изготовления радиаторы разделяются так:

• Стальные. Эти радиаторы имеют тонкие стенки и весьма элегантный дизайн, но популярностью они не пользуются из-за многочисленных недостатков. К ним можно отнести малую теплоемкость, быстрый нагрев и остывание. При гидравлических ударах в местах соединений часто возникает течь, а дешевые модели быстро ржавеют и работают недолго. Обычно бывают цельные, не разделяются на секции, мощность стальных батарей указана в паспорте.
• Чугунные радиаторы знакомы каждому человеку с детства, это традиционный материал, из которого делают долговечные и обладающие прекрасными техническими характеристиками батареи. Каждая секция чугунной гармошки советских времен выдавала теплоотдачу 160 Вт. Это сборная конструкция, количество секций в ней ничем не ограничено. Могут быть как современного, так и винтажного дизайна. Чугун прекрасно держит тепло, не подвержен коррозии, абразивному износу, совместимы с любыми теплоносителями.
• Алюминиевые батареи легки, современны, имеют высокую теплоотдачу, благодаря своим достоинствам приобретают все большую популярность у покупателей. Теплоотдача одной секции доходит до 200 Вт, выпускаются они и цельными конструкциями. Из минусов можно отметить кислородную коррозию, но эту проблему решают при помощи анодного оксидирования металла.
• Биметаллические радиаторы состоят из внутренних коллекторов и внешнего теплообменника. Внутренняя часть сделана из стали, а внешняя – из алюминия. Высокие показатели теплоотдачи, до 200 Вт, сочетаются с прекрасной износостойкостью. Относительный минус этих батарей – высокая цена по сравнению с другими видами.

Материалы радиаторов отличаются своими характеристиками, что влияет на расчёты

Как рассчитать количество секций радиаторов отопления для комнаты

Произвести расчёты можно несколькими способы, в каждом из которых используются определённые параметры.

По площади помещения

Предварительный расчёт можно сделать, ориентируясь на площадь помещения, для которого покупаются радиаторы. Это очень простое вычисление, которое подходит для комнат с низкими потолками (2,40-2,60 м). Согласно строительным нормам для обогрева понадобится 100 Вт тепловой мощности на каждый квадратный метр помещения.

Вычисляем количество тепла, которое понадобится для всей комнаты. Для этого площадь умножаем на 100 Вт, т. е. для комнаты в 20 кв. м расчётная тепловая мощность составит 2 000 Вт (20 кв. м*100 Вт) или 2 кВт.

Правильный расчёт радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме

Этот результат нужно разделить на теплоотдачу одной секции, указанную производителем. Например, если она равна 170 Вт, то в нашем случае необходимое количество секций радиатора будет составлять: 2 000 Вт/170 Вт = 11,76, т. е. 12, поскольку результат следует округлить до целого числа. Округление обычно осуществляется в сторону увеличения, однако для помещений, в которых теплопотери ниже среднего, например, для кухни, можно округлять в меньшую сторону.

Обязательно следует учесть возможные теплопотери в зависимости от конкретной ситуации. Разумеется, комната с балконом или расположенная в углу здания теряет тепло быстрее. В этом случае следует увеличить значение расчётной тепловой мощности для комнаты на 20%. Примерно на 15-20% стоит повысить расчеты, если планируется скрыть радиаторы за экраном или монтировать их в нишу.

"); } else { // jQuery("

").dialog(); $("#z-result_calculator").append("

Поля заполнены неправильно. Пожалуйста, заполните все поля верно для расчета количества секций

По объёму

Более точные данные можно получить, если сделать расчёт секций радиаторов отопления с учётом высоты потолка, т. е. по объёму помещения. Принцип здесь примерно такой же, как и в предыдущем случае. Сначала вычисляется общая потребность в тепле, затем рассчитывают количество секций радиаторов.

Если радиатор будет скрыт экраном, нужно увеличить потребность помещения в тепловой энергии на 15-20%

Согласно рекомендациям СНИП на обогрев каждого кубического метра жилого помещения в панельном доме необходим 41 Вт тепловой мощности. Умножив площадь комнаты на высоту потолка, получаем общий объём, который умножаем на это нормативное значение. Для квартир с современными стеклопакетами и наружным утеплением понадобится меньше тепла, всего 34 Вт на кубический метр.

Например, рассчитаем необходимое количество тепла для комнаты площадью 20 кв. м с потолком высотой 3 метра. Объём помещения составит 60 куб. м (20 кв. м*3 м). Расчетная тепловая мощность в этом случае будет равна 2 460 Вт (60 куб. м*41 Вт).

А как рассчитать количество радиаторов отопления? Для этого нужно разделить полученные данные на указанную производителем теплоотдачу одной секции. Если взять, как и в предыдущем примере, 170 Вт, то для комнаты будет нужно: 2 460 Вт / 170 Вт = 14,47, т. е. 15 секций радиатора.

Производители стремятся указывать завышенные показатели теплоотдачи своей продукции, предполагая, что температура теплоносителя в системе будет максимальной. В реальных условиях это требование соблюдается редко, поэтому следует ориентироваться на минимальные показатели теплоотдачи одной секции, которые отражены в паспорте изделия. Это сделает расчёты более реалистичными и точными.

Если помещение нестандартное

К сожалению, далеко не каждая квартира может считаться стандартной. Ещё в большей степени это относится к частным жилым домам. Как же произвести расчёты с учётом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

При расчёте количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т. п.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию.

Формула для расчетов выглядит так:

КТ=100 Вт/кв. м* П*К1*К2*К3*К4*К5*К6*К7 , где

КТ - количество тепла, необходимого для конкретного помещения;
П - площадь комнаты, кв. м;
К1 - коэффициент, учитывающий остекление оконных проемов:

• для окон с обычным двойным остеклением - 1,27;
• для окон с двойным стеклопакетом - 1,0;
• для окон с тройным стеклопакетом - 0,85.

К2 - коэффициент теплоизоляции стен:

• низкая степень теплоизоляции - 1,27;
• хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) - 1,0;
• высокая степень теплоизоляции - 0,85.

К3 - соотношение площади окон и пола в помещении:

• 50% - 1,2;
• 40% - 1,1;
• 30% - 1,0;
• 20% - 0,9;
• 10% - 0,8.

К4 - коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

• для -35 градусов - 1,5;
• для -25 градусов - 1,3;
• для -20 градусов - 1,1;
• для -15 градусов - 0,9;
• для -10 градусов - 0,7.

К5 - корректирует потребность в тепле с учетом количества наружных стен:

• одна стена- 1,1;
• две стены- 1,2;
• три стены- 1,3;
• четыре стены- 1,4.

К6 - учет типа помещения, которое расположено выше:

• холодный чердак - 1,0;
• отапливаемый чердак - 0,9;
• отапливаемое жилое помещение - 0,8

К7 - коэффициент, учитывающий высоту потолков:

• при 2,5 м - 1,0;
• при 3,0 м - 1,05;
• при 3,5 м - 1,1;
• при 4,0 м - 1,15;
• при 4,5 м - 1,2.

Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.

Мнение эксперта

Виктор Каплоухий

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые - техника, технологии и строительство.

При установке новых радиаторов отопления можно ориентироваться на то, насколько эффективной была старая система отопления. Если её работа вас устраивала, значит, теплоотдача была оптимальной – вот на эти данные как раз и следует опираться в расчетах. Прежде всего, необходимо найти в Сети значение тепловой эффективности одной секции радиатора, который требуется заменить. Умножив найденное значение на количество ячеек, из которых состояла использовавшаяся батарея, получают данные о количестве тепловой энергии, которого было достаточно для комфортного проживания. Достаточно разделить полученный результат на теплоотдачу новой секции (эта информация указывается в техническом паспорте на изделие), и вы получите точную информацию о том, сколько ячеек понадобится для монтажа радиатора с такими же показателями тепловой эффективности. Если же раньше отопление не справлялось с обогревом помещения, или наоборот, приходилось открывать окна из-за постоянной жары, то теплоотдачу нового радиатора корректируют, добавляя или уменьшая количество секций.

Например, ранее у вас стояла распространенная чугунная батарея МС-140 из 8 секций, которая радовала своим теплом, но не устраивала с эстетической стороны. Отдавая дань моде, вы решили заменить ее на брендовый биметаллический радиатор, собранный из отдельных секций с теплоотдачей 200 Вт каждая. Паспортная мощность отслужившего теплового прибора составляет 160 Вт, однако со временем на его стенках появились отложения, которые снижают теплопередачу на 10-15%. Следовательно, реальная теплопередача одной секции старого радиатора составляет около 140 Вт, а его общая тепловая мощность – 140 * 8 = 1120 Вт. Разделим это число на теплоотдачу одной биметаллической ячейки и получим количество секций нового радиатора: 1120 / 200 = 5.6 шт. Как вы сами можете видеть, для того, чтобы оставить теплоотдачу системы на прежнем уровне, будет достаточно биметаллического радиатора из 6 секций.

Как учитывать эффективную мощность

Определяя параметры отопительной системы или отдельного ее контура, не следует сбрасывать со счетов один из важнейших параметров, а именно тепловой напор. Нередко бывает так, что и расчёты выполнены правильно, и котёл греет хорошо, а с теплом в доме как-то не складывается. Одной из причин уменьшения тепловой эффективности может являться температурный режим теплоносителя. Всё дело в том, что большинство производителей указывают величину мощности для напора в 60 °С, который имеет место быть в высокотемпературных системах с температурой теплоносителя 80-90 °С. На практике же нередко оказывается, что температура в контурах отопления находится в пределах 40-70 °С, а значит, значение температурного напора не поднимается выше 30-50 °С. По этой причине полученные в предыдущих разделах значения теплоотдачи следует умножить на реальный напор, а затем полученное число разделить на значение, указанное производителем в техпаспорте. Разумеется, полученная в результате этих расчетов цифра будет ниже той, которая была получена при вычислении по приведенным выше формулам.

Остается вычислить реальный температурный напор. Его можно найти в таблицах на просторах Сети, или же рассчитать самостоятельно по формуле ΔT = ½ х (Тн + Тк) – Твн). В ней Тн – начальная температура воды на входе в батарею, Тк – конечная температура воды на выходе из радиатора, Твн – температура внешней среды. Если подставить в эту формулу значения Тн = 90 °С (высокотемпературная система отопления, о которой упоминалось выше), Тк = 70 °С и Твн = 20 °С (комнатная температура), то нетрудно понять, почему производитель ориентируется именно на это значение термонапора. Подставив данные числа в формулу для ΔT, мы как раз и получим «стандартное» значение 60 °С.

Учитывая не паспортную, а реальную мощность теплового оборудования, можно рассчитать параметры системы с допустимой погрешностью. Все, что осталось сделать – это внести поправку в 10-15 % на случай аномально низких температур и предусмотреть в конструкции отопительной системы возможность ручной или автоматической регулировки. В первом случае специалисты рекомендуют поставить шаровые краны на байпас и ветку подачи теплоносителя в радиатор, а во втором – установить на радиаторы термостатические головки. Они позволят установить наиболее комфортную температуру в каждой комнате, не выпуская тепло на улицу.

Как корректировать результаты расчётов

При расчёте количества секций необходимо учесть и потери тепла. В доме тепло может уходить в довольно значительном количестве через стены и примыкания, пол и подвал, окна, кровлю, систему естественной вентиляции.

Причём можно и сэкономить, если утеплить откосы окон и дверей или лоджию, убрав по 1-2 секции, полотенцесушители и плита в кухне также позволяют убрать одну секцию радиатора. Использование камина и системы теплых полов, правильное утепление стен и пола сведет теплопотери к минимуму и также позволит уменьшить размер батареи.

Теплопотери обязательно нужно учесть при расчётах

Количество секций может меняться в зависимости от режима работы отопительной системы, а также от места расположения батарей и подключения системы в отопительный контур.

В частных домах используется автономное отопление, эта система эффективнее централизованной, которая применяется в многоквартирных домах.

Способ подключения радиаторов также влияет на показатели теплоотдачи. Диагональный способ, когда подача воды происходит сверху, считается самым экономичным, а боковое подключение создает потери 22%.

Количество секций может зависеть от режима системы отопления и способа подключения радиаторов

Для однотрубных систем конечный результат также подлежит коррекции. Если двухтрубные радиаторы получают теплоноситель одной температуры, то однотрубная система работает по-другому, и каждая последующая секция получает остывшую воду. В таком случае сначала делают расчёт для двухтрубной системы, а топом увеличивают количество секций с учетом тепловых потерь.

Схема расчёта однотрубной системы отопления представлена ниже.

В случае с однотрубной системой следующие друг за другом секции получают остывшую воду

Если на входе мы имеем 15 кВт, то на выходе остается 12 кВт, значит потеряно 3 кВт.

Для комнаты с шестью батареями потери составят в среднем около 20%, что создаст необходимость добавления двух секций на батарею. Последняя батарея при таком расчёте должна быть огромных размеров, для решения проблемы применяют монтаж запорной арматуры и подключение через байпас для регулировки теплоотдачи.

Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальной программой.

Такой расчёт количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.

Корректировки позволяют сэкономить на покупке лишних секций и оплате счетов за отопление, обеспечат на долгие годы экономичную и эффективную работу системы отопления, а также позволяют создать комфортную и уютную атмосферу тепла в доме или квартире.

При проектировании систем отопления обязательным мероприятием является проведение расчётов мощности отопительных приборов. Полученный результат в большей степени влияет на выбор того или иного оборудования – радиаторов отопления и нагревательных котлов (если проект выполняется для частных домов, не подключенных к центральным системам отопления).

Наибольшей популярностью в данный момент пользуются батареи, выполненные в виде соединённых между собой секций. В данной статье речь как раз и пойдёт о том, как рассчитать количество секций радиатора.

Способы расчета количества секций батареи

Для того чтобы выполнить расчет количества секций радиаторов отопления, можно воспользоваться тремя основными способами. Первые два – достаточно лёгкие, но они дают лишь приблизительный результат, который подходит для типовых помещений многоэтажных домов. Сюда относится расчет секций радиаторов по площади помещения или по его объёму. Т.е. в этом случае достаточно узнать нужный параметр (площадь или объём) помещения и вставить его в соответствующую формулу для вычисления.

Третий способ предполагает использование для расчётов множества различных коэффициентов, определяющих теплопотери помещения. Сюда относятся размеры и тип окон, этаж, тип утепления стен, высота потолков и другие критерии, влияющие на теплопотери. Потеря тепла может также происходить и по различным причинам, связанными с ошибками и недочётами при строительстве дома. Например, внутри стен имеется полость, слой утеплителя имеет трещины, брак в строительном материале и т.д. Таким образом, поиск всех причин утечки тепла – одно из обязательных условий для выполнения точного расчёта. Для этого используются тепловизоры, отображающие на мониторе места утечки тепла из помещения.

Всё это делается для того, чтобы подобрать такую мощность радиаторов, которая компенсирует суммарное значение теплопотерь. Рассмотрим каждый способ расчёта секций батарей по отдельности и приведём для каждого из них наглядный пример.

Расчет количества секций радиатора по площади помещения

Данный способ является наиболее простым. Для получения результата потребуется перемножить площадь помещения на значение мощности радиатора, требуемой для обогрева 1кв.м. Это значение приведено в СНиП, и составляет оно:

• 60-100Вт для средней климатической зоны России (Москва);
• 120-200Вт для районов, расположенных севернее.

Расчет секций радиаторов согласно усреднённому параметру мощности осуществляется путём его умножения на значение площади помещения. Так, 20 кв.м. потребуют для обогрева: 20*60 (100)=1200 (2000)Вт

Далее, полученное число необходимо разделить на значение мощности одной секции радиатора. Чтобы узнать, на какую площадь рассчитана 1 секция радиатора, достаточно открыть техпаспорт оборудования. Допустим, что мощность секции равна 200Вт, а требуемая для обогрева общая мощность составляет 1600Вт (возьмём среднее арифметическое). Остаётся только уточнить, сколько нужно секций радиатора на 1 м2. Для этого разделим значение требуемой мощности для обогрева на мощность одной секции: 1600/200 =8

Результат: для обогрева помещения площадью 20 кв. м. потребуется 8-секционный радиатор (при условии, что мощность одной секции составляет 200Вт).

Расчет секций радиаторов отопления по значению площади помещения даёт лишь приблизительный результат. Чтобы не ошибиться с количеством секций, лучше всего производить расчёты при условии, что для обогрева 1 кв.м. требуется мощности в 100Вт.

Это, как следствие, увеличит общие затраты на монтаж системы отопления, а потому проведение такого расчёта не всегда уместно, особенно при ограниченном бюджете. Более точный, но, всё такой же, приблизительный результат даст следующий способ.

Способ данного расчёта аналогичен предыдущему, за исключением того, что теперь из СНиП потребуется узнать значение мощности для обогрева не 1 кв.м., а кубометра помещения. Согласно СНиП – это:

41Вт для обогрева помещений зданий панельного типа;34Вт для кирпичных домов.

В качестве примера возьмём то же помещение площадью в 20 кв. м., и зададим условную высоту потолка – 2,9м. В этом случае объём будет равен: 20*2,9 =58 кубометров

Из этого: 58*41 =2378 Вт для панельного дома 58*34 =1972 Вт для кирпичного дома

Разделим полученные результаты на значение мощности одной секции. Итого: 2378/200 =11,89 (панельный дом) 1972/200 =9,86 (кирпичный дом)

Если округлять до большего числа, тогда для обогрева помещения в 20 кв. м. панельного понадобятся 12-секционные, а для кирпичного дома 10-секционные радиаторы. И эта цифра также является приблизительной. Чтобы с высокой точностью рассчитать, сколько секций батарей нужно для отопления помещений, необходимо воспользоваться более сложным способом, который будет рассмотрен далее.

Для проведения точного расчёта в общую формулу вводятся специальные коэффициенты, которые могут, как увеличивать (коэффициент увеличения) значение минимальной мощности радиатора для обогрева помещения, так и понижать его (коэффициент понижения).

На самом деле, факторов, влияющих на значение мощности, множество, но мы будем использовать наиболее те, которые легко вычислить и с которыми легко оперировать. Коэффициент зависит от значений следующих параметров помещения:

1. Высота потолков:
   • При высоте в 2,5м коэффициент составляет 1;
   • При 3м – 1,05;
   • При 3,5м – 1,1;
   • При 4м – 1,15.
2. Тип остекления окон в помещении:
   • Простое двойное стекло – коэффициент равен 1,27;
   • Стеклопакет из 2 стёкол – 1;
   • Тройной стеклопакет – 0,87.
3. Процент площади окна от общей площади помещения (для простоты определения можно разделить площадь окна на площадь помещения и умножить затем на 100):
   • Если результат вычислений равен 50%, берётся коэффициент 1,2;
   • 40-50% – 1,1;
   • 30-40% – 1;
   • 20-30% – 0,9;
   • 10-20% – 0,8.
4. Теплоизоляция стен:
   • Низкий уровень теплоизоляции – коэффициент равен 1,27;
   • Хорошая теплоизоляция (кладка в два кирпича или утеплитель 15-20см) – 1.0;
   • Повышенная теплоизоляция (стена толщиной от 50см или утеплитель от 20см) – 0,85.
5. Среднее значение минимальной температура зимой, которая может продержаться неделю:
   • -35 градусов – 1,5;
   • -25 – 1,3;
   • -20 – 1,1;
   • -15 – 0,9;
   • -10 – 0,7.
6. Количество наружных (торцевых) стен:
   • 1 торцевая стена – 1,1;
   • 2 стены – 1,2;
   • 3 стены – 1,3.
7. Тип помещения над отапливаемым помещением:
   • Неотапливаемый чердак – 1;
   • Отапливаемый чердак – 0,9;
   • Отапливаемое жилое помещение – 0,85.

Отсюда понятно, что если коэффициент выше единицы, то он считается повышающим, если ниже – понижающим. Если в его значении стоит единица, то он никак не влияет на результат. Чтобы произвести расчёт, необходимо умножить каждый из коэффициентов на значение площади помещения и усреднённую удельную величину тепловых потерь на 1 кв.м., которая составляет (согласно СНиП) 100Вт.

Таким образом, мы имеем формулу: Q_T= γ*S*K_1*…*K_7,где

• Q_T – требуемая мощность всех радиаторов для обогрева помещения;
γ – средняя величина теплопотерь на 1 кв.м., т.е. 100Вт; S – общая площадь помещения; K_1…K_7 – коэффициенты, влияющие на величину тепловых потерь.

• Площадь помещения – 18 кв.м.;
• Высота потолка – 3м;
• Окно с обычным двойным стеклом;
• Площадь окна 3 кв.м., т.е. 3/18*100 = 16,6%;
• Теплоизоляция – двойной кирпич;
• Минимальная температура на улице в течение недели подряд -20 градусов;
• Одна торцевая (внешняя) стена;
• Помещение сверху – отапливаемая жилая комната.

Теперь заменим буквенные значения на числовые и получим: Q_T= 100*18*1,05*1,27*0,8*1*1,3*1,1*0,85≈2334 Вт

Осталось разделить результат на значение мощности одной секции радиатора. Допустим, что на равна 160Вт: 2334/160 =14,5

Т.е. для обогрева помещения площадью в 18 кв.м. и приведёнными коэффициентами тепловых потерь потребуется радиатор с 15 секциями (округлим в большую сторону).

Существует ещё один несложный способ того, как рассчитать секции радиаторов, ориентируясь на материал их изготовления. На самом деле, этот метод не даёт точного результата, однако помогает прикинуть примерное количество секций батарей, которые потребуется задействовать в помещении.

Отопительные батареи принято разделять на 3 типа в зависимости от материала их изготовления. Это биметаллические, в которых используется металл и пластик (обычно в качестве внешнего покрытия), чугунные и алюминиевые радиаторы отопления. Расчёт количества секций батарей, выполненных из того или иного материала, одинаков во всех случаях. Здесь достаточно воспользоваться усреднённым значением мощности, которую может выдать одна секция радиатора, и значением площади, которую данная секция способна прогреть:

• Для алюминиевых батарей – это 180Вт и 1,8 кв. м;
• Биметаллических – 185Вт и 2 кв.м.;
• Чугунных – 145Вт и 1,5 кв.м.

Используя простой калькулятор, расчёт количества секций радиаторов отопления можно произвести путём разделения площади помещения на значение площади, которую способна прогреть одна секция радиатора из интересующего нас металла. Возьмём помещение в 18 кв. м. Тогда получаем:

• 18/1,8 = 10 секций (алюминий);
• 18/2 = 9 (биметалл);
• 18/1,5 = 12 (чугун).

Площадь, которую способна прогреть одна секция радиатора, не всегда указывается. Обычно производители указывают её мощность. В этом случае потребуется вычислить общую мощность, требуемую для обогрева помещения, любым из приведённых выше способов. Если брать расчёт по площади и мощность, необходимую для прогрева 1 кв.м., в 80Вт (согласно СНиП), тогда получим: 20*80=1800/180 =10 секций (алюминий); 20*80=1800/185 =9,7 секций (биметалл); 20*80=1800/145 =12,4 секций (чугун);

Округлив десятичные числа в одну из сторон, мы получим примерно одинаковый результат, как и в случае расчётов по площади.

Важно понимать, что вычисление количества секций по металлу изготовления радиатора – это самый неточный метод. Он может помочь определиться с выбором в пользу той или иной батареи, и ни с чем другим.

И напоследок совет. Практически каждый производитель отопительного оборудования или интернет-магазин на своём сайте размещает специальный калькулятор для расчёта количества секций радиаторов отопления. Достаточно ввести в него требуемые параметры, и программа выдаст на выходе нужный результат. Но, если вы не доверяете роботу, то вычисления, как можно заметить, достаточно легко произвести и самостоятельно даже на листе бумаги.

Остались вопросы? Позвоните или напишите нам!

Для того чтобы произвести расчет биметаллических радиаторов, достаточный для ремонта в квартире или доме, не понадобится серьезных знаний точных замеров. Отопление в квартирах практически всегда реализовано с использованием секционных батарей. Это связано с тем, что централь отопления работает с повышенным давлением. Для примера, чаще всего рабочее давление стальных радиаторов составляет 10. Атм. Алюминиевые или биметаллические же батареи способны выдержать от 40. Атм. При этом, для каждого помещения, или радиатора вы можете определить количество необходимых секций, чтобы отопить площадь даже с разными теплопотерями.

Для чего нужен расчет секций в батарее

Организация отопления дома или квартиры – одна из наиболее затратных задач во время строительства или ремонта. От количества секций в батарее завис не только температура в помещении в холодный период, но и суммарные затраты на ремонт. Слишком большой радиатор может быть неэффективным, не прогреваться полностью или не работать так, как должен.

Каждое помещение имеет разную площадь, тепловые потери, нюансы и особенности расположения мебели. От того, где именно будут находиться батареи отопления, зависит также их эффективность работы. Основная задача – компенсировать теплопотери здания, равномерно прогреть все помещения, обеспечить комфортные условия для использования радиаторов. Что лучше? Одна батарея на 12 секций, или 2 батареи по 6? Рассчитать количество секций можно, имея под рукой план, калькулятор и несколько минут своего времени.

Расчет количества секций исходя из площади

Ориентируясь на площадь при выборе батареи необходимо делать поправку на высоту потолков. Средний показатель – это 2,5-2,8 м. Для обогрева квадратного метра жилой площади, согласно строительным нормам понадобится около 100 Вт энергии. Естественно, отопление дома из холодного кирпича и утепленного пеноблока потребует разной мощности тепловых приборов. То же самое можно сказать и об энергоэффективности дома, наличии стеклопакетов, хорошей вентиляции, утепления крыши или пола.

Пример расчета:

Комната 30 кв.м., имеющая два окна, и высоту потолков 2,4 м. Рассчитать количество секций нужно для нескольких тепловых приборов.

30 х 100 Вт = 3000 Вт энергии в среднем понадобится для отопления этого помещения.

Алюминиевые и биметаллические радиаторы имеют различную мощность. Более того, существует несколько типовых размеров. Наиболее распространенное межосевое расстояние для секционных батарей отопления – 500 мм, существует также и 800 мм, 350 мм, или даже 200 мм. Для того чтобы правильно рассчитать количество секций в радиаторе, необходимо предварительно уточнить у продавца тепловую мощность у конкретного производителя. Некоторые фирмы маркируют свои изделия исходя из стандартной комплектации в 10 секций, некоторые указывают мощность поштучно каждого элемента.

Средняя мощность находится в диапазоне 140-170 Вт. Стоит быть внимательным, поскольку этот параметр определяется исходя из температуры теплоносителя в 60 градусов. Если вы планируете использовать низкотемпературную систему отопления, например, через теплоаккумулятор, количество секций потребуется большее, чем при отоплении напрямую от котла.

Итого: 3000 Вт/150 = 20 секций.

Учитывая, что в помещении имеется два окна, в результате наших расчетов лучшим вариантом станет установка двух радиаторов по 10 секций в каждом.

Что дает это количество

Мы могли рассчитать соотношение в любую сторону, например – 8 и 12, 6 и 14. Почему лучше установить именно 2 радиатора по 10 секций? Дело в том, что радиаторы от производителя приходят в пачках комплектом из 10 секций. Это вам гарантирует то, что именно производитель собрал все элементы. Практически все радиаторы перед поступлением на реализацию подлежат тестированию. Обычно это происходит за счет нагнетания давления. В некоторых случаях допускается даже использование специальных жидкостей. Существуют также способы обработки радиатора изнутри для повышения срока его службы. Это может быть напыление краски, лака, специальных антикоррозийных составов.

Сборка секций производится за счет соединения между собой ниппелями и уплотнения паронитовой прокладкой. Иногда прокладка садиться на клей, иногда на силикон, иногда работает только за счет своей плоскости. Нарушив прокладку ее нельзя повторно использовать, а сразу необходимо заменить. В итоге получается ситуация – вам необходим радиатор, длина которого состоит из 12 секций. Магазин должен взять заводскую упаковку в 10 секций, открутить 2 секции от другой батареи, скрутить два ниппеля и посадить их на прокладки. В результате этого вы получите 12 секций, но и место ручной сборки, на которую больше года гарантии получить не выйдет. В тоже время, на заводскую сборку батареи производители предоставляют гарантию от 5 до 25 лет.

Вопрос второй – что магазин делает с оставшимися 8 секциями? Какие именно используются прокладки, ниппеля? Какие свойства у используемого герметика?

Установка 2 батарей по 10 секций ориентирована под окна. Алюминиевые и биметаллические радиаторы создают достаточную конвекцию, чтобы организовать тепловую завесу перед источником потери энергии. Это позволит и сэкономить и сделать ваш дом теплее.

Рассчитать количество секций в батарее достаточно просто, но стоит помнить, что параметры вашей системы отопления со временем будут меняться. На это может влиять износ оборудования, отложение мусора в трубопроводах или внутри радиаторов. Не забывайте также об очень холодных зимах, которые могут случиться раз в 7-10 лет. Учитывая срок службы системы отопления, не лишним будет запас в 20-30%.

Если планируете скрыть батарею за экраном или плотными шторами – стоит на 10% увеличить мощность радиатора. То же самое относится и к помещениям с высокими потолками, чем больше внутренний объем – тем больше понадобится тепловая мощность радиатора.

Не нужно стремиться к подсчету вплоть до 1 единицы. Ваш котел не сможет выдать больше своей номинальной мощности, а регулировка даже при не правильном расчете, будет производиться за счет температуры теплоносителя. Грамотно спроектировать систему отопления важно, чтобы она была удобной. Установленные краны, термостатические клапаны должны позволять регулировать объем проходящего через тепловой прибор теплоносителя.
