Прочность газосиликатных блоков. Газосиликатные блоки: состав, марка, виды и размеры. Газобетон и газосиликат: какая разница между ними? Газосиликатный блок d600
Еще одним популярным материалом, захватившим значительную долю на рынке стройматериалов - является газосиликат. Готовые отформованные блоки имеют много общего с искусственным камнем, и отличаются заметными достоинствами. По этой причине газосиликатные блоки и приобрели такую широкую популярность при строительстве домов.
Где применяют газосиликатные блоки
Сфера применения газосиликата лежит в таких направлениях:
- теплоизоляция зданий,
- постройка зданий и несущих стен,
- изоляция теплосетей.
По своим качествам газосиликатные блоки имеют много общего с пенобетоном, но при этом превосходят их по механической прочности.
В зависимости от плотности материала. различают несколько областей применения:
- Плотность блоков от 300 до 400 кг/м3 сильно ограничивает их распространение, и подобные блоки чаще используются в качестве утеплителя для стен. Низкая плотность не позволяет использовать их в качестве основы для стен, так как при значительной механической нагрузке они разрушатся. Но в качестве утеплителя низкая плотность играет свою роль, поскольку чем плотнее прилегают к друг другу молекулы - тем выше становится теплопроводность и холоду проще проникнуть в помещение. Поэтому блоки с малой теплопроводностью обеспечивают более эффективную теплоизоляцию,
- блоки плотность в 400 кг/м3 нашли свое применение при строительстве одноэтажных зданий и рабочих помещений. За счет повышенной прочности блоков и их более низкого веса расходы на обустройство фундамента значительно снижаются,
- блоки плотностью в 500 кг/м3 чаще используются при возведении зданий высотой в несколько этажей. Как правило, высотность здания не должна превышать отметку в три этажа. Подобные блоки, в непосредственной зависимости от климата - либо не утепляются вообще, либо требуют традиционных методов утепления.
- наиболее оптимальным вариантом для постройки высотных зданий является использование блоков с плотностью в 700 кг/м3. Подобный показатель позволяет возводить высотные жилищные и производственные здания. Благодаря более низкой стоимости возводимые стены из газосиликатных блоков вытесняют традиционные кирпичные и изготовленные из железобетона.
Чем выше плотность - тем хуже показатели теплоизоляции, поэтому в таких зданиях потребуется дополнительная изоляция. Чаще наружную обеспечивают с помощью плит из пенопласта или пенополистирола. Этот материал отличается низкой ценой и при этом обеспечивают хорошую теплоизоляцию помещения в любое время года.
За последнее время позиция газосиликата, как одного из самых востребованных при строительстве материалов, значительно укрепилась.
Относительно малый вес готовых блоков позволит значительно ускорить постройку здания. К примеру, блоки газосиликатные, размеры которых имеют типовые значения, по некоторым оценкам снижают трудоемкость при монтаже до 10 раз по сравнению с кирпичом.
Стандартный блок с плотностью в 500 кг/м3 с весом в 20 кг способен заменить 30 кирпичей, суммарная масса которых составит 120 кг. Таким образом монтаж блоков на здания с малой этажностью не потребует специальной техники, снизит трудозатраты и затрачиваемое время на постройку здания. По некоторым оценкам, экономия времени достигает снижения в затрат по нему 4 раза.
Характеристики материала
Имеет смысл перечислить основные технические характеристики газосиликатных блоков:
- удельная теплоемкость блоков, изготовленных автоклавных путем, составляет 1 кДж/кг*°С. К примеру, аналогичный показатель у железобетона находится на уровне 0.84,
- плотность железобетона в 5 раза выше, но при этом коэффициент теплопроводности газосиликата составляет показатель всего в 0.14 Вт/м*°С, что примерно аналогично показателю древесины сосны или ели. Железобетон имеет значительно больший коэффициент, в 2,04,
- характеристики звукопоглощения материала находятся на уровне коэффициента 0,2, при частоте звука в 1000 Гц,
- цикличность морозостойкости у газосиликатных блоков с плотностью материала ниже отметки в 400 кг/м3 не нормируется, у блоков с плотностью до 600 кг/м3 составляет до 35 циклов. Блоки с плотностью выше 600 кг/м3 способны выдержать 50 циклов замерзания и оттаивания, что равняется 50 климатическим годам.
Если сравнивать газосиликатные блоки с кирпичом, то выходят показатели не в пользу последнего. Так, требуемая толщина стен для обеспечения достаточной теплопроводности для блоков составляет до 500 мм, в то время как для кирпича потребуется аналогичная кладка толщиной в 2000 мм. Расход раствора для укладки материала составит для кирпича 0,12 м3 и 0,008 м3 для газосиликатных блоков на 1 м2 кладки.
Вес одного квадратного метра стены при этом составит до 250 кг для газосиликатного материала, и до двух тонн кирпича. При этом потребуется соответствующая толщина фундамента для несущих стен строящегося здания. Кирпичная кладка потребует толщину фундамента не менее 2 метров, в то время как для газосиликатных блоков достаточно толщины всего в 500 мм. Трудоемкость кладки блоков значительно ниже, что позволит снизить затраты на трудоемкость.
Помимо всего прочего, газосиликатные блоки отличаются значительно большей экологичностью. Коэффициент этого материала составляет два пункта, приближая его к натуральному дереву. В это же время показатель экологичности кирпича находится на уровне от 8 до 10 единиц.
Преимущества и недостатки газосиликатных блоков
Газосиликатные блоки, цена которых позволит значительно снизить затраты на постройку дома, обладают следующим рядом неоспоримых преимуществ:
- Малый вес готовых блоков. Газосиликатный блок весит в 5 раз меньше по сравнению с аналогичным бетонным. Это существенно снизит затраты на доставку и монтаж.
- Высокая прочность на механическое сжатие. Газосиликат с индексом Д500, обозначающим, что его плотность составляет 500 кг/м3, демонстрирует показатель до 40 кг/см3.
- Показатель термического сопротивления в 8 раз выше, нежели аналогичный у тяжелого бетона. Благодаря своей пористой структуре обеспечивается хорошие показатели теплоизолированности.
- Газосиликатные блоки обладают теплоаккумулирующими свойствами. Они способны отдавать накопленное тепло внутрь помещения, что снизит затраты на отопление.
- Благодаря пористой структуре степень звукоизоляции выше аналогичной у кирпича в 10 раз.
- Материал не содержит в себе никаких токсинов и обладает хорошими показателями экологичности.
- Газосиликат отличается своей негорючестью и не распространяет горение. ОН выдерживает прямое воздействие пламени на протяжении не менее трех часов, благодаря чему практически полностью исключается ситуация с распространением пожара.
- Паропроницаемость блоков значительно выше, нежели у конкурентов. Считается, что материал способен хорошо «дышать», создавая при этом комфортный микроклимат внутри помещения.
Тем не менее, газосиликатные блоки на данный момент не способны нанести сокрушительный удар по всем конкурентам. Этому материалу свойственны и существенные недостатки:
- Газосиликат обладает невысокой механической прочностью. При вкручивании в него дюбеля он начинает крошиться и рассыпаться, и не способен при этом обеспечить эффективное удержание. Грубо говоря, на стену из газосиликатных блоков еще реально повесить часы или картину. Но полка уже может обвалиться, так как крепеж способен просто выскользнуть из стены.
- Блоки не отличаются хорошей морозостойкостью. Несмотря на заявленные производителем цикл в 50 лет для марок с повышенной прочностью, нет достоверной информации по поводу долговечности блоков марок Д300.
- Главный недостаток газосиликата - это его высокое поглощение влаги. Она проникает в структуру, постепенно разрушая ее и материал теряет свою прочность.
- Из вышеуказанного недостатка выходит следующий: накопление и впитывание влаги приводит к появление грибка. В данном случае пористая структура служит хорошим условием для его распространения.
- Материал способен значительно усаживаться, в результате чего нередко появляются трещины в блоках. Более того, уже через два года трещины способны проявиться на 20% уложенных блоков.
- Не рекомендуется наносить цементно-песчаные штукатурки. Они способны попросту отвалиться от стены. Рекомендуемая многими продавцами гипсовая штукатурка так же не является эффективным средством. При нанесении на стену из газосиликатных блоков она не способна скрыть швы между блоками, а при наступлении холодов на ней появляются заметные трещины. Это происходит из-за разницы температур и перепадов герметичности материала.
- Из-за высокой поглощения влаги штукатурка потребует нанесения как минимум в два слоя. Более того, по причине сильной усадки штукатурка покроется трещинами. Они не повлияют на герметичность, но сильно нарушат эстетическую составляющую. Гипсовая смесь хорошо удерживается на газосиликатных блоков, и несмотря на появление трещин - она не отрывается.
Как производятся газосиликатные блоки
Купить газосиликатные блоки целесообразнее у тех дилеров, которые представляет продукцию известных производителей. Современное качественное оборудование на заводских линиях позволяет обеспечить должный контроль за качеством выпускаемых газосиликатных блоков, благодаря чему покупатель уверен в долговечности закупаемой продукции.
Сам процесс производства делят на несколько этапов, и что характерно, каждый из них полностью автоматизирован. Это исключает вмешательство человеческого фактора, от которого зачастую зависит качество выпускаемой продукции. Особенно по пятницам и понедельникам. Кто работал на производстве - тот поймет.
Производится дробление извести, песка и гипса, которое составляет основу для производства блоков. С помощью добавления воды песок перемалывают до состояния жидкой смеси. Ее отправляют в смеситель, в который добавляется цемент, гипс и известь. Далее компоненты замешиваются, и во время этого процесса в них добавляется алюминиевая суспензия.
После того, как все компоненты были тщательно смешаны между собой, смесь заливают в формы, которые перемещают в зону созревания. При воздействии температуры в 40°С на протяжении четырех часов происходит вспучивание материала. При этом активно выделяется водород. Благодаря этому конечная масса приобретает необходимую пористую структуру.
С помощью захвата для переворачивания и режущей машины производится нарезка блоков под нужные размеры. При этом автоматика контролирует точную и бездефектную нарезку изделий.
Вслед за этим блоки отправляют в автоклав для набора ими конечной прочности. Этот процесс протекает в камере при воздействии температуры в 180°С на протяжении 12 часов. При этом давление пара на газосиликат должно составлять не менее 12 атмосфер. Благодаря такому режиму готовые блоки набирают оптимальное значение конечной прочности.
Благодаря крану-делителю и оборудованию по финальному контролю за качеством производится укладка блоков для их последующего естественного остывания. После чего на автоматической линии с блоков удаляются возможные загрязнение и проводят упаковку и маркировку блоков.
Что примечательно, процесс производства является безотходным, поскольку в момент нарезки еще на стадии застывания отходы сырого массива отправляют на повторную переработку, добавляя материал в другие блоки.
Паллеты с упакованными газосиликатными блоками получают свой технический паспорт с подробно изложенными физическими свойствами и техническими характеристиками изделия, чтобы покупатель мог убедиться в соответствии.заявленным характеристикам.
Дальнейшая работа уже за дилерами и маркетологами, от которых и будет зависеть успешность продаваемости изделия.
В современных строительных технологиях большое значение придается выбору материала для возведения того или иного типа зданий. Одним из наиболее популярных строительных материалов сегодня считают газосиликатные блоки, которые отличаются рядом преимуществ и используются достаточно часто.
Их широкое применение обусловлено оптимальным балансом цены и качества – по большому счету никакой другой строительный материал не выдерживает эту пропорцию столь же выгодно.
Если разобраться, то вряд ли газобетон относится к современным стройматериалам – его разработали еще в конце 19 века. В начале прошлого столетия группа ученых даже запатентовала открытие нового чудо-материала, однако его свойства были далеки от тех, которыми отличается сегодняшний газосиликат.
В современном виде газосиликатный материал получили в конце 20 века – это бетон с ячеистой структурой, твердение которого происходит в автоклаве. Этот метод нашли еще в 30-х годах, и с тех пор он особых изменений не претерпел. Совершенствование характеристик происходило за счет внесения уточнений в технологию его получения.
Газобетон является одной из основ для производства газосиликатных блоков
Принцип изготовления
В качестве исходных ингредиентов для получения газобетона используются следующие вещества:
- песок;
- цемент;
- известь;
- гипс;
- вода.
Чтобы получить ячеистую структуру, в состав добавляют порцию алюминиевого порошка, который служит для образования пузырьков. После смешивания массу выдерживают нужное время, дожидаясь вспучивания, после чего разрезают на части и ставят в автоклав. Там масса отвердевает в паровой среде – эта технология является энергосберегающей и высокоэкологичной. При изготовлении газобетона не происходит выделения вредных веществ, которые могут нанести ощутимый вред окружающей среде или здоровью человека.
Свойства
Характеристики, которыми отличаются газосиликатные блоки, позволяют рассматривать их как стройматериал, который хорошо подходит для возведения зданий. Эксперты утверждают, что газобетон соединил в себе наилучшие качества камня и древесины – стены из него прочны и хорошо защищают от холода.
Пористая структура блоков гарантирует высокие показатели пожаробезопасности
Ячеистая структура объясняет маленький коэффициент теплопроводности – он гораздо ниже, чем у кирпича. Поэтому здания из газосиликатного материала не столь требовательны в плане утепления – в некоторых климатических поясах оно вообще не требуется.
Ниже мы приводим основные свойства газосиликата, благодаря которым он стал столь востребованным в строительной сфере:
- маленькая масса при внушительных размерах – это свойство позволяет ощутимо снизить расходы на монтаж. Кроме того, для погрузки, перевозки и возведения стен не требуется кран – достаточно обыкновенной лебедки. Скорость строительства по этой причине также гораздо выше, чем при работе с кирпичом;
- хорошая обрабатываемость – газосиликатный блок можно без проблем пилить, сверлить, фрезеровать, используя при этом обычный инструмент;
- высокая экологичность – специалисты говорят, что этот показатель у газобетона сравним с деревом. Материал не выделяет никаких вредных веществ и не загрязняет окружающую среду, при этом, в отличие от дерева, он не гниет и не подвержен старению;
- технологичность – газосиликатные блоки сделаны таким образом, чтобы с ними было удобно работать. Кроме маленькой массы, они отличаются удобной формой и технологическими выемками, захватами, пазами и т.п. Благодаря этому скорость работы с ними возрастает в 4 раза по сравнению с возведением зданий из кирпича;
- низкая теплопроводность газосиликатных блоков – она обусловлена тем, что газобетон на 80 процентов состоит из воздуха. В зданиях, которые построены из этого материала, снижаются расходы на отопление, к тому же можно на одну треть слабее их утеплять;
В доме из газосиликата в любое время года будет поддерживаться устойчивый микроклимат
- морозостойкость – в структуре есть специальные пустоты, куда вытесняется влага при замерзании. Если выдержаны все технические требования к изготовлению, морозостойкость газобетона превышает две сотни циклов;
- звукоизоляция – очень немаловажный параметр, поскольку сегодня уровень шума на улицах достаточно высок, а дома хочется отдохнуть в тишине. По причине пористой структуры газосиликат хорошо задерживает звук, выгодно отличаясь в этом плане от кирпича;
- пожаробезопасность – минеральные вещества, которые используются для изготовления газосиликата, не поддерживают горения. Газосиликатные блоки способны выдерживать воздействие огня на протяжении 3-7 часов, поэтому его используют для возведения дымоходов, шахт лифтов, огнестойких стен и т.п;
- высокая прочность – газосиликат выдерживает очень высокие сжимающие нагрузки, поэтому подходит для постройки зданий с несущими стенами высотой до трех этажей или каркасно-монолитных зданий без всяких ограничений;
- негигроскопичность – газобетон не впитывает воду, которая попав на него быстро высыхает, не оставляя никаких следов после себя. Это объясняется тем, что пористая структура не задерживает в себе влагу.
Газосиликатные блоки – это строительный материал универсального значения. Он представляет собой искусственный пористый камень. Такая структура образовывается путем естественной химической реакции между алюминием и известью. В процессе реакции эти два компонента распадаются и образуют водород.
В условиях постоянного подорожания энергоносителей возрастает потребность в строительных материалах с высокими теплотехническими характеристиками. Для сокращения теплопотерь в современных проектах все чаще применяют газобетонные и газосиликатные блоки – материалы класса теплоизоляционных ячеистых бетонов. Их часто путают из-за общих свойств и одинаковой области применения. Даже специалисты не всегда могут сразу сказать потенциальному заказчику, какой перед ним материал – газосиликат или газобетон, что лучше, какая между ними разница и есть ли она вообще. Отчасти, путаницу вносят сами производители, когда определяют газобетон как вид газосиликата или наоборот.
Чем отличается газобетон от газосиликата? В частности, при изготовлении газобетона допускается естественное твердение блока на открытом воздухе, для газосиликата – автоклавные печи являются обязательным условием. Кроме этого, для газобетонных блоков основным связующим компонентом является цемент, у силикатных аналогов – известь. Применение разных компонентов влияет цвет готовых блоков.
Если говорить о конкретных характеристиках, можно заметить такие отличия:
- Газосиликатные блоки имеют равномерное распределение пустотных ячеек, что обеспечивает высокую прочность.
- Вес газобетонных блоков гораздо больше, что требует усиленного фундамента при строительстве.
- В плане теплоизоляции, газосиликатные блоки выигрывают у газобетонных.
- Газобетон лучше поглощает влагу, что обеспечивает большее количество циклов замораживания.
- Газосиликатные блоки обладают более выдержанной геометрией, в результате можно упрощается финишная отделка стеновых конструкций.
Внешне готовую продукцию различают по цвету: газосиликат или автоклавный газобетон практически белые, серый цвет характерен для неавтоклавного газобетона.
Средние значения для каждого параметра приведены в следующей таблице:
В плане долговечности материалы идентичны и могут прослужить более 50 лет.
Если отвечать на вопрос: «Что лучшее, газобетон или газосиликат?», у газосиликатных блоков намного больше технических преимуществ. Однако технология изготовления вынуждает повышать стоимость готовых изделий, поэтому газобетонные блоки обходятся дешевле. Поэтому, те, кто желает возвести дом из качественного и современного материала выбирают газосиликат, желающие сэкономить на строительстве – отдают предпочтение газобетону.
При этом нужно учитывать регион применения: в областях с повышенной влажностью воздуха, эксплуатационный срок газосиликатных блоков заметно снижается.
Состав и технология производства газосиликатных блоков
Смесь для производства газосиликатных блоков имеет следующий состав:
- вяжущее (портландцемент по ГОСТ 10178-76, извести-кипелки кальциевой (по ГОСТ 9179-77);
- силикатный или кремнеземистый наполнитель (кварцевый песок с 85% содержанием кварца, зола-уноса и т.п.);
- известь, с содержанием оксидов магния и кальция более 70%, и скоростью гашения до 15 минут;
- вода техническая;
- газообразующая добавка (алюминиевая пудра и другие).
Газосиликат принадлежит к классу облегченных ячеистых бетонов. Этот материал представляет собой смесь, состоящую из 3 основных компонентов: цемент, вода и наполнители. В роли наполнителей могут выступать известь и кварцевый песок в соотношении 0,62:0,24. Отдельно стоит поговорить о добавках, которые и придают газосиликату его индивидуальные характеристики. В роли добавки выступает мелкая алюминиевая пудра. Все эти составляющие тщательно перемешиваются, и при определенных соблюдаемых условиях происходит вспенивание всех этих материалов. При реакции пудры алюминиевой с известью выделяется водород. Огромное количество выделяемых пузырьков водорода и составляет пористую структуру, которая является основным отличительным признаком газосиликата. По своей структуре напоминает бетонную «губку», так как весь объем блока состоит из ячеек (пузырьков диаметром 1-3 мм).
Газосиликатные блоки
Ячеистая структура составляет почти 85% объема всего блока, поэтому данный материал отличается весьма легким весом. Сначала в специальном смесителе в течение 5 минут готовится смесь компонентов, в которую входит портландцемент, мелкофракционный песок (кварцевый), вода, известь и газообразователь (чаще всего, это суспензия из алюминия). Водород, образованный реакцией между алюминиевой пастой (пудрой) и известью, образует поры. Пузырьки размерами от 0,6 до 3 мм равномерно рассредоточиваются по всему материалу.
В металлических емкостях или формах протекают основные химические реакции. Смесь подвергается вибрации, способствующей вспучиванию и схватыванию. После затвердения, все неровности с поверхности снимаются стальной струной. Пласт разделяется на блоки, и затем они отправляются в автоклавную установку. Конечная калибровка готовых блоков осуществляется фрезерной машиной.
Газосиликатные блоки изготавливаются только автоклавным способом. Газобетонные блоки могут изготавливаться как автоклавным, так и неавтоклавным способом (естественное затвердение смеси):
- Автоклавная обработка. Данный этап значительно улучшает технические характеристики газосиликата. Здесь в течение 12 часов при высоком давлении проводится обработка паром, температура которого составляет почти 200°С. Такой процесс нагрева делает текстуру более однородной, тем самым улучшая прочностные свойства (не менее 28 кгс/м²). Его удельная теплопроводность составляет 0,09-0,18 Вт (м∙К), что позволяет возводить стены в один ряд (400 см) практически в любых климатических условиях, но исключая северные районы.
- Неавтоклавная технология. Заключается в естественном затвердении смеси: увлажнение и сушка в естественных условиях. В этом случае его вполне можно произвести своими руками, так как здесь не требуется специального оборудования. Прочность блоков при таком производстве не превышает 12 кгс/м².
Первая разновидность стоит дороже. Это обусловлено значительными затратами на изготовление, а также лучшими техническими характеристиками газосиликатных блоков, произведенных таким методом. Они значительно прочнее, их коэффициент теплопроводности меньше. Поры внутри такого газосиликата распределены исключительно равномерно, что сказывается на четком соответствии материала заданным параметрам.
Газосиликатные блоки: характеристики
Плотность газосиликатных блоков
Марка и плотность газосиликатных блоков указана в маркировке и определяет назначение блока:
- конструкционные газосиликатные блоки – D1000-1200, имеют плотность от 1000 до 1200 кг/м.куб;
- конструкционно-теплоизоляционные блоки – D500-900, имеют плотность 500-900 кг/м.куб;
- теплоизоляционные D300-D500, плотность их материалов 300-500 кг/м.куб.
Блоки разной плотности легко отличить друг от друга визуально.
Существует несколько классификаций газосиликатных блоков с определенными техническими характеристиками. Сегодня при проведении строительных работ применяют следующие марки этого материала. Оптимальным вариантом для малоэтажного строительства - газосиликатный блок d500 и газосиликатный блок d600.
Цифровое обозначение марок, перечисленных ранее, показывает плотность материала. В частности, газосиликатный блок d500 имеет плотность 500 кг/м³.
Газосиликатный блок d600
Газосиликатный блок d600 применяется в строительстве несущих стен дома. Ее также рекомендуется применять при устройстве вентилируемых фасадов, которые хорошо крепятся к блокам такой плотности. Газосиликатный блок d600 отличаются прочностью в 2,5-4,5 Мпа и имеет показатель теплопроводности 0,14-0,15 Вт/(м°С)
Газосиликатный блок d500
Газосиликатный блок d500 наиболее популярен для малоэтажного (до 3-х этажей) строительства. Данную разновидность также используют в монолитном строительстве. Его параметры 2-3 МПа (прочность) и 0,12-0,13 Вт/(м°С) (теплопроводность).
При возведении дома выше трех этажей следует отдать предпочтение газосиликату с маркировкой выше D600 и дополнительно утеплить стены. Исходя из значения коэффициента теплопроводности, можно сделать вывод, что газосиликатный блок d500 теплее, чем газосиликатный блок d600 на 15-17%.
Газосиликатный блок d400
Данная разновидность применяется для обустройства утепления, для работ с проемами при строительстве многоэтажных зданий монолитным методом. Марка D400 также популярна в частном строительстве. При высокой прочности он обладает большими теплоизолирующими свойствами. Эти показатели находятся в пределах 1 МПа до 1,5 Мпа (прочность), 0,10-0,11 Вт/(м°С) (теплопроводность).
Газосиликатный блок d300
Марка D350 может быть использована только как утеплитель. На отечественном рынке это довольно редкая марка, что связано с ее хрупкостью. Прочность находится в пределах 0,7-1,0 Мпа. Зато отличается теплопроводностью, которая составляет 0,08-0,09 Вт/(м°С).
Теплопроводность газосиликатных блоков
В зависимости от пропорций исходных ингредиентов можно получить продукт с различными эксплуатационными характеристиками. Коэффициент теплопроводности газосиликатного блока зависит от его плотности и определяется по маркировке: D300, D400, D500, D600, D700.
Теплопроводность газосиликата зависит от ряда факторов:
- Габариты строительного блока. Чем большую толщину имеет стеновой блок, тем выше его теплоизолирующие свойства.
- Влажность окружающей среды. Материал, впитавший влагу, снижает способность хранить тепло.
- Структура и количество пор. Блоки, имеющие в своей структуре большое количество крупных воздушных ячеек, имеют повышенные еплоизоляционные показатели.
- Плотность бетонных перегородок. Стройматериалы повышенной плотности хуже сохраняют тепло.

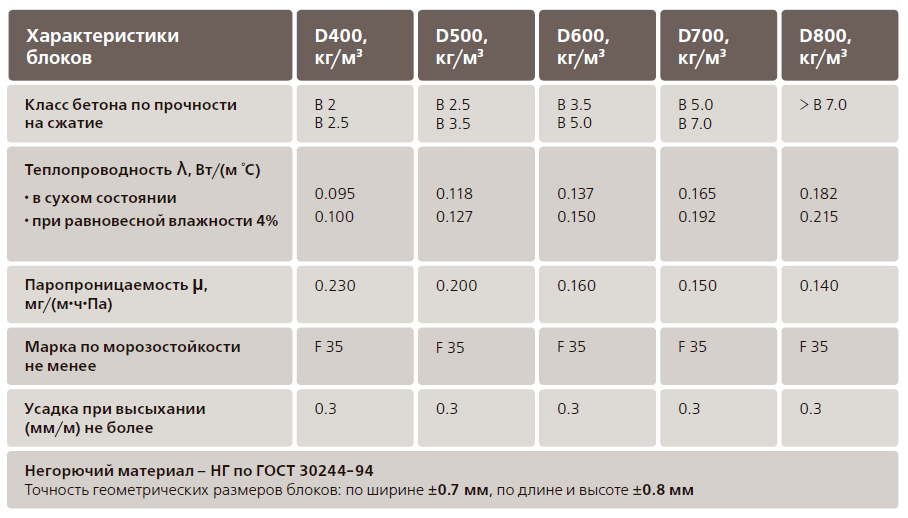

Таблица теплопроводности газосиликатных блоков
Виды газосиликатных блоков
По внешнему виду выделяют несколько конфигураций газосиликатного блока. В основу классификации положено назначение блока.
- Ровный (прямой) газосиликатный блок с захватом для рук
Абсолютно гладкий прямоугольный газосиликатный блок, имеющий выемки для захвата руками. Захват удобен в работе, поскольку позволяет легко перемещать блоки. Наличие ручек захвата увеличивает расход клея, поскольку технология кладки газосиликатных блоков предусматривает заполнение всех пустот в процессе работы.
- Стеновые газосиликатные блоки с плоскими гранями
Обычная прямоугольная форма снижает расход клея, но создает сложности в перемещении блока. На практике, при строительстве несущих стен, где используются более крупные блоки, предпочтение отдают блоку с захватом.
- Газосиликатные блоки для перегородок
Представляют собой блоки с плоскими гранями. Перегородочные блоки имеют меньшую толщину и меньший вес. Работать с ними удобно.
На прямых блоках с помощью отвертки можно вырезать любые рисунки. Но такой декор скорее применим в отделке участка остатками блоков от строительства нежели в самом строительстве, поскольку газосиликат желательно защищать наружным отделочным материалом.
- Стеновые газосиликатные блоки паз-гребень
Формирование системы соединения паз-гребень по сложности производства относится к высокотехнологичной обработке блока. Поэтому они отличаются более высокой стоимостью. Однако, она оправдана поскольку: увеличивает скорость работ, снижает расход клея (вертикальные соединения не нуждаются в склеивании), появляется возможность ликвидировать мостики холода в местах вертикального соединения.
Если дом не будет подвергаться внешней отделке. На место соединения лучше нанести тонкий слой клея с лицевой стороны кладки. Это обеспечит дополнительную изоляцию шва.
- Газосиликатные блоки U-образной формы
Назначение U-образных блоков – установка скрытых элементов строительства (для перемычек и монолитных поясов). По технологии, кладка стен из газосиликатных блоков предусматривает обязательное армирование, первого и каждого четвертого из последующих рядов. Именно для того, чтобы удобно было спрятать арматуру предназначены пустоты в блоках U-образной формы. После укладки армирующего металла пространство обязательно заполняется бетонным раствором или клеем. В данном случае следует использовать более дешевый материал для заполнения.
Какие бывают размеры газосиликатных блоков
Разумеется, что производители выпускают газосиликатные блоки разного типоразмера. Однако, большинство предприятий стараются следовать установленным нормам ГОСТ № 31360 от 2007 года. Здесь прописаны такие размеры готовых изделий:
- 250*250*600.
- 250*400*600.
- 500*200*300.
- 600*100*300.
- 600*200*300.
Важно понимать, что согласно ГОСТ допускаются отклонения величин длины и диагонали, которые относят готовые изделия к 1-ой или 2-ой категории.
Отклонения в размерах газосиликатных блоков сокращают время монтажа за счет отсутствия необходимости в шлифовке и подгонке.
- Толщина газосиликатных блоков: 200, 250, 300, 350, 375, 400, 500 мм;
- Толщина перегородочных блоков 100-150 мм;
- Длина газосиликатных блоков: 600, 625 мм;
- Высота газосиликатных блоков: 200, 250, 300 мм;
- Вес газосиликатных блоков: 14-34 кг;
- В 1 м.куб. от 13 до 33 шт. (зависит от толщины);
- Расход на 1 кв.м. стены составляет 6,7-7 шт.
Точные параметры указаны в таблицах ниже:
Размеры U-образного газоблокаРазмер газосиликатного блока для стен (ДхШхВ) у разных производителей и количество штук на поддоне.
Количество блоков в поддоне
Вес газосиликатного блока
Конструкционная масса блока изменяется в зависимости от плотности готового изделия. Если судить по маркировке, можно выделить такой вес:
- D400. Масса 5-21 кг.
- D500/D600. Вес – 9-30 кг.
- D700. Вес – 10-40 кг.
Помимо плотности, основополагающим фактором изменения веса считается габаритный размер готового блока.
Плюсы и минусы газосиликатных блоков
Как и любой строительный материал, газосиликатные блоки имеют сильные и слабые стороны. К положительным характеристикам можно отнести такие моменты:
- Газосиликатный бетон относится к категории негорючих материалов и способен выдерживать воздействие открытого пламени до 5 часов, без изменения формы и свойств.
- Большие габаритные размеры обеспечивают быстрое возведение стеновых конструкций.
- Блоки обладают удельно низким весом, что существенно упрощает рабочий процесс.
- При производстве используются только природные материалы, поэтому газосиликатные блоки являются экологически безопасными.
- Пористая структура обеспечивает высокие значения теплоизоляции помещений.
- Материал легко поддаётся обработке, что помогает возводить стены со сложной геометрией.
К недостаткам можно отнести следующее:
- Хорошо впитывают влагу, что снижает эксплуатационный срок.
- Применение для сцепления специальных клеевых составов.
- Обязательная внешняя отделка.
Стоит отметить, что для газосиликатных блоков требуется прочный фундамент. В большинстве случаев обязателен армирующий пояс.
Данный материал обладает существенными конкурентными преимуществами и пользуется заслуженной популярностью на строительном рынке нашей страны. Отличается минимальным весом, что упрощает возведение стен, а также обеспечивает надёжную теплоизоляцию внутренних помещений, благодаря пористой структуре. Помимо этого, газосиликатные блоки привлекают покупателей доступной ценой, чем выгодно отличаются от кирпича или дерева.
Вполне естественно, что данный строительный материал имеет свои особенности, а также специфику применения. Поэтому, не смотря на низкую стоимость, использование блоков из газоселекатного бетона не всегда целесообразно. Чтобы лучше разобраться в этих тонкостях, имеет смысл детально рассмотреть основные технические характеристики материала.
Cостав газосиликатных блоков
Материал изготавливается по уникальной технологии. В частности, блоки производятся путём вспенивания, что придаёт им ячеистую структуру. Для этого в формы с исходной смесью добавляют газообразователь, в роли которого обычно выступает алюминиевая пудра. В результате, сырьё значительно увеличивается в объёме, образуются пустоты.
Для приготовления исходной смеси, обычно применяют такой состав:
Цемент высокого качества, где содержания силиката калия превышает 50% .
Песок, с 85% содержанием кварца.
Известь, с содержанием оксидов магния и кальция более 70%, и скоростью гашения до 15 минут.
Сульфанол C.
Стоит отметить, что включение в состав смеси цемента не является обязательным условием, а если используется, то в минимальных количествах.
Твердение блоков завершается в автоклавных печах, где создаются высокое давление и температурный режим.
Технические характеристики
Для газосиликатных блоков характерны такие технические параметры:
Объёмная масса от 200 до 700 единиц . Это показатель сухой плотности ячеистого бетона, на основании которого происходит маркировка блоков.
Прочность на сжатие . Это значение варьируется в пределах B0.03-B20 , в зависимости от целевого использования.
Показатели теплопроводности . Эти значения находятся в диапазоне 0.048-0.24 Вт/ м, и напрямую зависят от плотности изделия.
Паронепроницаемость . Данный коэффициент составляет 0.30-0.15 мг/Па и также изменяется с увеличением плотности.
Усадка . Здесь оптимальные значения изменяются в пределах 0.5-0-7 , в зависимости от исходного сырья и технологии изготовления.
Циклы замораживания . Это морозоустойчивость, которая обеспечивает блокам замораживание и оттаивание без повреждения структуры и показателей прочности. По этим критериям, газосиликатным блокам присваивается классификация от F15 до F100 .
Необходимо уточнить, что здесь приведены не эталонные показания, а средние значения, которые могут изменяться в зависимости от технологии производства.
Размеры по нормам ГОСТ
Разумеется, что производители выпускают газосиликатные блоки разного типоразмера. Однако, большинство предприятий стараются следовать установленным нормам ГОСТ за номером 31360 в редакции 2007 года. Здесь прописаны такие размеры готовых изделий:
Важно понимать, что согласно ГОСТ допускаются отклонения величин длины и диагонали, которые относят готовые изделия к 1 -ой или 2 -ой категории.
Размеры стеновых блоков
| ТД "Лиски-газосиликат" | ||||
| Длина,мм | Ширина,мм | Высота,мм | Объем одного блока, м3 | |
| Рядовые блоки | 600 | 200 | 250 | 0,03 |
| 600 | 250 | 250 | 0,038 | |
| Пазогребневые блоки | 600 | 200 | 250 | 0,03 |
| 600 | 300 | 250 | 0,045 | |
| 600 | 400 | 250 | 0,06 | |
| 600 | 500 | 250 | 0,075 | |
| Газосиликатные блоки "YTONG" | ||||
| Рядовые блоки | 625 | 200 | 250 | 0,031 |
| 625 | 250 | 250 | 0,039 | |
| 625 | 300 | 250 | 0,047 | |
| 625 | 375 | 250 | 0,058 | |
| 625 | 500 | 250 | 0,078 | |
| Пазогребневые блоки | 625 | 175 | 250 | 0,027 |
| 625 | 200 | 250 | 0,031 | |
| 625 | 250 | 250 | 0,039 | |
| 625 | 300 | 250 | 0,047 | |
| 625 | 375 | 250 | 0,058 | |
| U-образные блоки | 500 | 200 | 250 | * |
| 500 | 250 | 250 | * | |
| 500 | 300 | 250 | * | |
| 500 | 375 | 250 | * | |
Количество блоков на 1м3 кладки
Для этого, необходимо перевести стороны блока в искомую единицу измерения и определить, сколько кубических метров занимает один блок.
Наиболее часто встречающиеся на рынке изделия имеют такой типоразмер: 600*200*300 . Переводим миллиметры в метры, и получаем 0.6*0.2*0.3 . Чтобы выяснить объём одного блока, перемножаем числа и получаем 0.036 м3 . Затем делим кубический метр на полученную цифру.
В результате получается число 27.7 , что после округления даёт 28 газосиликатных блоков в кубическом метре кладки.
Размеры перегородочных блоков
Вес материала
Конструкционная масса блока изменяется в зависимости от плотности готового изделия. Если судить по маркировке, можно выделить такой вес:
D400. Масса 5-21 кг.
D500/D600. Вес - 9-30 кг.
D700. Вес - 10-40 кг.
Помимо плотности, основополагающим фактором изменения веса считается габаритный размер готового блока.
Плюсы и минусы газосиликатного бетона
Как и любой строительный материал, газосиликатные блоки имеют сильные и слабые стороны. К положительным характеристикам можно отнести такие моменты:
Газосиликатный бетон относится к категории негорючих материалов и способен выдерживать воздействие открытого пламени до 5 часов , без изменения формы и свойств.
Большие габаритные размеры обеспечивают быстрое возведение стеновых конструкций.
Блоки обладают удельно низким весом, что существенно упрощает рабочий процесс.
При производстве используются только природные материалы, поэтому газосиликатные блоки являются экологически безопасными.
Пористая структура обеспечивает высокие значения теплоизоляции помещений.
Материал легко поддаётся обработке, что помогает возводить стены со сложной геометрией.
К недостаткам можно отнести следующее:
Хорошо впитывают влагу, что снижает эксплуатационный срок.
Применение для сцепления специальных клеевых составов.
Обязательная внешняя отделка.
Стоит отметить, что для газосиликатных блоков требуется прочный фундамент. В большинстве случаев обязателен армирующий пояс.
Газосиликат или газобетон?
Оба материала относятся к категории ячеистых бетонов, поэтому имеют практически идентичную структуру и свойства. Многие строители считают, что газосиликат и газобетон - это два названия одного материала. Однако это заблуждение. При внешнем сходстве, ячеистые бетоны имеют ряд отличительных признаков, что определяет их дальнейшее применение и технические характеристики.
В частности, при изготовлении газобетона допускается естественное твердение блока на открытом воздухе, для газосиликата - автоклавные печи являются обязательным условием. Кроме этого, для газобетонных блоков основным связующим компонентом является цемент, у силикатных аналогов - известь. Применение разных компонентов влияет цвет готовых блоков.
Если говорить о конкретных характеристиках, можно заметить такие отличия:
Газосиликатные блоки имеют равномерное распределение пустотных ячеек, что обеспечивает высокую прочность.
Вес газобетонных блоков гораздо больше, что требует усиленного фундамента при строительстве.
В плане теплоизоляции, газосиликатные блоки выигрывают у газобетонных.
Газобетон лучше поглощает влагу, что обеспечивает большее количество циклов замораживания.
Газосиликатные блоки обладают более выдержанной геометрией, в результате можно упрощается финишная отделка стеновых конструкций.
В плане долговечности материалы идентичны и могут прослужить более 50 лет .
Если отвечать на вопрос: «Что лучшее?», у газосиликатных блоков намного больше технических преимуществ. Однако технология изготовления вынуждает повышать стоимость готовых изделий, поэтому газобетонные блоки обходятся дешевле. Поэтому, те, кто желает возвести дом из качественного и современного материала выбирают газосиликат, желающие сэкономить на строительстве - отдают предпочтение газобетону.
При этом нужно учитывать регион применения: в областях с повышенной влажностью воздуха, эксплуатационный срок газосиликатных блоков заметно снижается.
Штукатурка стен из газосиликатных блоков
Оштукатуривание стен подразумевает соблюдение определённых норм и правил. В частности, внешняя отделка производится только после завершения внутренних работ. В противном случае, на границе газосиликата и слоя штукатурки будет образовываться слой конденсата, что вызовет появление трещин.
Если говорить о технологии проведения работ, можно выделить три основных этапа:
Нанесение грунтовочного слоя для повышения адгезии.
Монтаж армирующей сетки из стекловолокна.
Оштукатуривание.
Для отделочных работ лучше использовать силикатные смеси и силиконовые штукатурки, которые обладают отличной эластичностью. Наносят штукатурку шпателем, уминая смесь поверх армирующей сетки. Минимальная толщина слоя 3 см , максимальная - 10 . Во втором случае, штукатурка наносится несколькими слоями.
Клей для газосиликатных блоков
Структура материала подразумевает использования специальных клеевых составов при возведении стеновых конструкций. Стоит отметить, что специалисты рекомендуют приобретать клей и блоки в комплекте, чтобы исключить конфликт материалов и обеспечить максимальную сцепляемость. При выборе клея, нужно учитывать время застывания состава. Некоторые смеси схватываются за 15-20 минут , но это не является показателем качества клея. Оптимальное время застывания - 3-4 часа .
Если говорить о конкретных названиях, можно обратить внимание на такие марки клея:
Победит-160.
Юнис Униблок.
Стоит отметить, что для летнего и зимнего строительства используются разные клеевые составы. Во втором случае, в смесь добавляют специальные добавки, на упаковке имеется соответствующая пометка.
Расход клея на 1м3
Эта информация обычно указывается производителем и варьируется в пределах 1.5-1.7 кг . Нужно уточнить, что приведенные значения актуальны только для горизонтальных поверхностей: для кубатуры расход клея будет заметно выше. Средние значения расхода клеевого состава на 1м3 кладки составят около 30 кг .
Отметим, что это расчёты производителей, которые могут отличаться от реальных значений. Например, профессиональные строители утверждают, что на 1м3 кладки из газосиликатных блоков уходит не менее 40 кг . Это вызвано тем, что пластичный состав заполняет все пустоты и изъяны готового блока.
Независимый рейтинг производителей
Перед началом строительства, важно выбрать производителя материалов, который поставляет на рынок качественную продукцию. В российском регионе доверие потребителя заслужили такие компании:
ЗАО «Кселла-Аэроблок Центр» . Это немецкая компания, часть производственных мощностей которой находится в России. Продукция предприятия известна во всём мире, присущим всему немецкому качеством. Любопытно, что компания XELLA ведёт свою деятельность в нескольких направлениях, три из которых нацелены на добычу и последующую переработку сырья.
ЗАО «ЕвроАэроБетон» . Предприятие специализируется на производстве газосиликатных блоков с 2008 года . Компания имеет собственные производственные линии, где используется автоматизированный процесс, используется оборудование ведущих мировых брендов. Завод расположен в Ленинградской области, город Сланцы.
ООО «ЛСР. Строительство-Урал» . Головной офис компании находится в Екатеринбурге, завод занимает лидирующие позиции на Урале. Предприятие имеет полувековую историю, использует автоматизированный производственный процесс, контролирует качество на всех этапах.
ЗАО «Липецкий силикатный завод» . История предприятия началась в 1938 году , это один из основных поставщиков центрального региона России. В 2012 году , компания получила сертификат международного образца по классу ISO 9001.2008 , что говорит о высоком качестве продукции.
ОАО «Костромской силикатный завод» . Это одно из старейших предприятий страны, основанное в 1930 году. За годы существования, был выработан специальный устав, позволяющий вывести качество выпускаемой продукции на принципиально новый уровень. Компания дорожит своей репутацией и может похвастаться отсутствием негативных отзывов со стороны потребителей.
Отметим, что это далеко не полный перечень заслуживающих доверия производителей газосиликатных блоков российского региона. Однако продукция этих брендов является оптимальным соотношением стоимости и качества.
Практичность
Прочность
Экологичность
Стоимость
Итоговая оценка
Эксплуатационные параметры газосиликатных блоков
Срок службы – номинальное значение составляет до 100 лет в нормальном климате и до 50 — во влажном. При правильном уходе, наличии штукатурки и водостоков стандартные сроки вполне соответствуют реальным.
Расход материала – зависит от климатических условий. Рекомендуемая толщина стен колеблется от 400 мм в умеренном климате до 800 мм в северных районах.
Класс прочности на сжатие – характеризует гарантированное давление, которое не приведет к разрушению. Блоки с плотностью 600 кг/м3 имеют класс прочности от В1,5 до В3,5 (в 2-3 раза меньше, чем у кирпича). У теплоизоляционных конструкций, имеющих плотность материала 300 кг/м3 класс прочности гораздо меньше – В0,75-В1,5.
Отметим, что снижение класса прочности газосиликатных блоков не означает реального снижения прочности конструкции. Для пористого материала масса всей кладки (как следствие, оказываемое давление) в 2,5-3 раза ниже, чем у кирпичной конструкции.
Морозостойкость – численно показывает количество циклов оттаивания, которое способен выдержать конкретный тип материала, не утратив более 15 % своей прочности. При этом обозначение, выглядящее в виде F50, означает, что гарантированное количество циклов – 50.
Технические испытания проходят в жестких условиях, много превосходящих изменения окружающей среды. Блок погружают в воду до его полного насыщения, а затем помещают в морозильную камеру. В реальности таких жестких условий не бывает, поэтому основная функция параметра – сориентировать покупателя в более приемлемом варианте для конкретной климатической зоны.
Коэффициент теплопроводности – зависит от плотности и влажности материала. Так, наиболее легкий газосиликатный блок (300 кг/м3) обладает коэффициентом теплопроводности около 0,08 Вт/(м??С), а тяжелый (600 кг/м3) – почти в 2 раза больше. Повышение влажности материала на 1 % увеличивает теплопроводность на 4-5 %.
В таблице приведены различия разных марок блоков по теплопроводности, усадке, морозостойкости и паропроницаемости:
Газосиликатные блоки являются неплохим выбором при небольших домов, особенно в холодном климате. Для дачных сооружений или стен в квартире пористый материал также станет удобным и недорогим выходом. При покупке следует тщательно проверять содержимое палет – недобросовестные продавцы могут продавать блоки с большой долей брака.
