Принцип работы датчика освещенности схема. Схема подключения датчиков освещения для управления светом. Напряжение питания сумеречного выключателя

Что такое датчик освещения и для чего он нужен? У этого прибора много названий, например, датчик света, светоконтролирующий выключатель, сумеречный выключатель, фотодатчик или фотореле. Предназначен он исключительно для экономии электрической энергии и представляет собой небольшое устройство с различными микросхемами внутри, подключаемый к электрической цепи.

В наше время существует огромное количество всевозможных устройств подобного типа. Например, датчик движения, который замыкает цепь при наличии движения в его поле деятельности. Индивидуальная особенность фотореле - возможность изменения мощности искусственного освещения в зависимости от уровня естественного света. В последнее время эти датчики завоёвывают все большую популярность и обширно применяются вместе с лампами для уличного освещения в тёмное время суток, с осветительными приборами на лестничных клетках и т. д.

В данной статье речь как раз пойдёт о том, как подключить фотореле, и будет представлена подробная схема подключения фотореле для уличного освещения.

Принцип работы сумеречного выключателя и схема его подключения

Данное устройство имеет простейшее строение. Внутри него устанавливается специальная деталь, называемая светочувствительным элементом. Обычно это фотодиод либо фоторезистор. Каждый из этих элементов способен увеличивать или уменьшать сопротивление внутри датчика, ориентируясь на уровень естественной освещённости. Этот процесс вызывает увеличение или уменьшение напряжения внутри фотореле, и осветительный прибор начинает производить искусственный свет либо отключается.

Говоря простыми словами, датчик света работает как выключатель, но происходит это в автоматическом режиме. Величина светового потока, при котором фотореле (датчик включения) срабатывает, настраивается вручную и не требует особых знаний.

Конструктивные особенности датчиков света

Данные приборы по своей конструкции имеют схожие черты. Как правило, датчики представляют собой небольшую пластмассовую коробку, которая монтируется на стене или на корпусе самого осветительного прибора.

Установка фотореле занимает немного времени и позволяет экономить достаточное количество электрической энергии. Сумеречный датчик окупает себя в минимальные сроки.

Подключение фотореле для уличного освещения в условиях повышенной мощности предполагает небольшие изменения в процессе монтажа. В данном случае прибор подсоединяют через магнитный пускатель.

Если предусмотрена установка нескольких датчиков света, то в таком случае они подключаются параллельно.

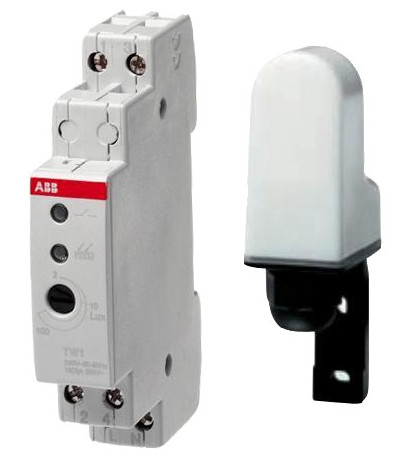

Также существуют приборы, имеющие выносной датчик. Такая конструктивная особенность позволяет устанавливать прибор освещения вместе с фотореле в местах недосягаемости естественного света.

Современные технологии не стоят на месте, вместе с ними меняется схема управления освещением. Регулировка яркости света, время освещения и другие показатели могут настраиваться и поддерживаться в автоматическом режиме через компьютер и сеть интернет.

Схема подключения фотодатчика

На рисунке представлена обобщённая стандартная схема подключения датчика освещённости. Производители этих приборов постоянно улучшают конструкцию и вносят корректировки в схемы и режимы работы. Все зависит от соотношения стоимости фотореле к качеству его изготовления.

Принципы замеров уровня освещенности сумеречным датчиком

Выше была описана схема установки датчика фотореле для уличного освещения. Но с помощью чего фотореле определяет тот момент, когда необходимо замкнуть или разомкнуть электрическую цепь? В данных устройствах применяются чувствительные элементы из разных полупроводниковых металлов, которые монтируются на том месте датчика, куда падает естественный свет. В месте соприкосновения этих металлов возникает небольшой электрический импульс, который и даёт дальнейшую команду для замыкания всей цепи. Рассмотрим основные разновидности этих элементов (принцип их работы):

Наглядный поэтапный процесс подключения фонаря к фотореле на обычном стенде

Схема подключения датчика освещения для уличного освещения небольшой территории будет описана ниже. Для этого нам понадобится лампа, предварительно вкрученная в патрон, и само фотореле.

Для большей наглядности мы произведём установку на стенде. Для этого крепим рядом друг с другом датчик освещённости и лампу в патроне, которая будет символизировать светильник.

Далее следует подсоединить нулевую и входную фазы к самому датчику света (как правило, на корпусе отмечены места присоединения).

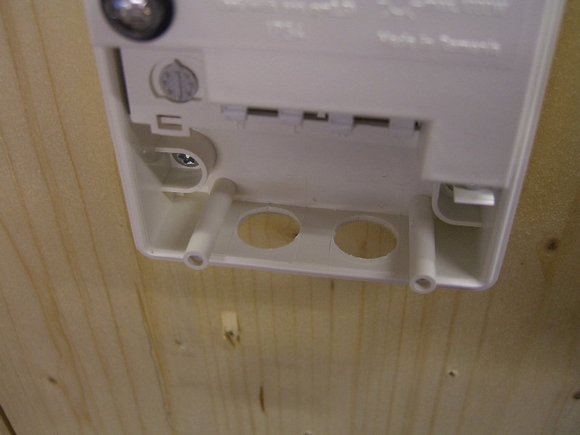

Вставив специальные прорезиненные пробки в эти отверстия, можно подсоединять провода. Данные резиновые заглушки хорошо защищают от пыли и других вредных воздействий извне.

«Совет специалиста»: места соединения входных проводов должны быть направлены вниз при монтаже датчика, что позволит увеличить защиту от влаги и пыли.

Кончики проводов перед присоединением хорошо зачищаем (примерно на величину в 1 см).

1. входную фазу;
2. нулевую фазу;
3. защитную фазу (заземление).

Аналогичным способом подключаются провода и к самому осветительному прибору. Входную и нулевую фазы подводим к патрону, а фаза заземления подключается к корпусу прибора для освещения.

Последним этапом будет настройка чувствительности регулятора нашего фотодатчика. На этом процесс монтажа заканчивается, осталось только установить на место защитную крышку и закрутить болты.

Вот так выглядит вся процедура подключения датчика освещения и осветительного прибора к электрической цепи. Она не представляет собой ничего сложного, необходимо только соблюдать правильный порядок подключения проводов. В противном случае можно получить негативные последствия, вплоть до короткого замыкания или даже пожара.

Процедура подключение фотореле для уличного освещения к диодным источникам света или прожекторам является аналогичной вышеописанной и не представляет особой сложности.

Технические показатели сумеречных выключателей

Основные параметры для работы фотореле прописаны в ГОСТах и технической документации приборов. Эти показатели подобраны с учетом реалий использования в нашей стране, однако, на рынке присутствуют аналоги данных световых датчиков. Перед покупкой прибора обязательно следует убедиться в том, что прибор будет корректно работать при подключении к нашей электрической цепи.

Основные характеристики датчиков света:

• величина номинального напряжения питания;
• мощностные показатели потребления электрической энергии и уровень тепловой нагрузки на осветительный прибор;
• условия эксплуатации в определённых климатических зонах (осадки, пыль, повышенная или пониженная температура окружающего воздуха и т. д.);
• показатели светочувствительности;
• разновидности и типы приборов (коммутируемые, люминесцентные и энергосберегающие).

Недостатки сумеречных переключателей

Наряду с неоспоримыми преимуществами фотореле имеют и ряд значительных недостатков, о которых тоже стоит упомянуть в данной статье.

В отличие от датчика движения световые датчики не способны освещать определённое место в нужный момент. Свет загорается сразу на всех осветительных приборах, и освещение происходит не совсем рациональным способом. Может работать только одна лампа либо все сразу одновременно.

Данные приборы очень чувствительны к воздействиям извне и погодным условиям. Особенно часто они негативно реагируют на обычную пыль. Также девайс может не совсем адекватно срабатывать при внезапной перемене погоды, например, при наплыве тёмных туч он может «подумать», что наступила ночь и включить освещение.

Фотореле с регулировкой уровня освещения отличаются своим высоким ценником относительно своих аналогов.

Заключение

Подводя итоги к данной статье, хочется отметить неоспоримую выгоду от использования датчиков света. Внимательно прочитав данный текст, вы найдёте рекомендации специалистов о том, как подключить датчик к уличному освещению, как правильно настроить датчик, как подключить это устройство к уличному фонарю либо к лампе на лестничной клетке и многое другое. Устанавливая данное приспособление на осветительные приборы, можно уже начинать подсчитывать прибыль.

Относительная простота всей конструкции фотореле и довольно несложный процесс монтажа не потребуют от человека особых знаний в области электротехники. Необходимо только обладать первоначальными знаниями в этой сфере, внимательно изучить инструкцию по эксплуатации датчика и можно смело устанавливать фотореле своими руками.

Обширное применение светодиодных осветительных приборов в связке с фотореле даёт видимый результат в области экономии денежных средств, особенно на территориях, требующих большой площади освещения. Стоит напомнить, что при выборе подобного рода датчиков и их последующим приобретением, стоит внимательно изучить все данные, указанные на упаковке. Зарубежные аналоги, которых сейчас очень много на рынке РФ, могут быть просто не приспособлены для работы в наших электрических цепях.

Видео по теме

В системах управления освещением важно учитывать количество естественного света, поэтому датчик освещенности здесь – обязательный элемент. Называть его можно по-разному – сумеречным выключателем, фотореле или фотодатчиком – суть при этом не изменится.

Датчик определит уровень освещенности и, если он не соответствует заданному порогу, сенсор даст команду исполнительным элементам на включение или выключение нагрузки.

Датчики освещенности устанавливают для освещения тротуаров, автодорог, подъездов жилых домов, витрин магазинов и рекламных конструкций.

Сумеречное реле в системах освещения решает две проблемы: включает освещение, когда естественного света уже недостаточно, и вовремя выключает свет утром. Это позволяет .

Датчик освещенности и схема включения

В качестве светочувствительного элемента датчика используются: фоторезистор, фотодиод, фототранзистор, фотосимистор или фототиристор. Эти элементы, при облучении светом, вырабатывают электрический потенциал, величина которого зависит от интенсивности освещения. Потенциал анализирует схема, которая управляет реле или другим исполнительным устройством.

Почти все датчики имеют регулятор уровня освещенности. С помощью этой настройки задается тот уровень, при котором должно сработать реле прибора.

Схема подключения датчика проста, ведь сенсор работает как обычный выключатель. Необходимо только учесть нагрузочную способность реле датчика.

Если она недостаточна, надо использовать дополнительное реле с требуемым током коммутации.

В более сложных системах фотодатчик через диммер плавно меняет интенсивность искусственного освещения и поддерживает общую освещенность помещения на заданном уровне. Чтобы такая система управления работала корректно, производится калибровка датчика освещенности.

Эта операция описана в инструкции по эксплуатации устройств и . Датчики измеряют отраженную от поверхности и смешанную – искусственный и естественный свет – освещенность.

Фасадное и ландшафтное освещение

Даже в небольшом населенном пункте есть свои достопримечательности. Здания, мосты, памятники, площади, скверы, парки и фонтаны – это «лицо» города. И в темное время суток его необходимо освещать.

Правильно и со вкусом оформленное освещение подчеркнет лучшие стороны сооружения
и оставит в тени его недостатки. Красиво освещенный вечерний город может выглядеть даже лучше, чем днем.

Если сооружения закроют сумерки, и они не порадуют ни жителей, ни гостей города – это большой минус. Плохо также, если освещение есть, но его включают или выключают не вовремя. Электроэнергия сгорает впустую.

На современных виллах, коттеджах и дачах, кроме тропинки от калитки к дому, также найдется немало мест для освещения. Грамотно реализованная автоматическая система фасадного
и ландшафтного освещения с применением не только оригинально, но и экономно осветит все необходимые участки.

В системах в качестве основного управляющего элемента иногда используют таймеры. Владелец выставляет интервалы и в нужное время утром свет выключается, а вечером – включается.

Из-за постоянно меняющейся продолжительности дня, настройки таймера часто придется дорабатывать. Гораздо удобнее использовать фотореле. Оно будет «наблюдать» за естественным светом, и настроить датчик освещенности придется лишь один раз. Такая система в любое время года включит и выключит освещение тогда, когда это действительно необходимо.

В целях экономии в масштабах города используют комбинированную систему с применением фотодатчика и таймера. Нужно разделить сутки на четыре части: утро, день, вечер и ночь.
В утреннее и вечернее время включать полное освещение, а в ночное - только дежурное.

Для этого подойдут и комбинированные модели датчиков с пультом управления и встроенным календарем, например, .

В большинстве случаев полное освещение необходимо только тогда, когда в освещаемой зоне есть люди. Следовательно, важно знать и уровень освещенности, и наличие людей в зоне наблюдения. Поэтому часто датчики уровня освещенности объединяются в одном корпусе
с датчиками движения или датчиками присутствия.
