Монтажная схема складные межкомнатные двери. Особенности межкомнатных дверей типа «книжка», инструкции по изготовлению и установке своими руками. Минусы подвесной конструкции

В некоторых случаях не удается ставить стандартные системы. Причиной этому является недостаток места, мешающиеся предметы или перегородки. Выходом станет установка межкомнатных дверей-гармошка, складывающихся и занимающих мало площади. Востребованность установки складных дверей в последнее время значительно возросла.

Виды складывающихся дверей

Различные модификации складывающихся систем имеют простое строение. Они состоят из полосок, которые подвижно соединяются друг с другом. Крайняя полоса фиксируется стационарно, а у остальных в верхней или нижней точке предусмотрены ролики, вставленные в направляющую. По мере приложения определенного усилия ролики начинают перемещаться по планке и заставляют элементы складываться. Исходя из места и способа крепления роликов, различают 2 варианта конструкций: «книжка» и «гармошка».

Рис. 1. Варианты дверных систем зависят от способа крепления роликов

Дверь-гармошка

Производится створка гармошка из дерева, стекла и пластмассы . Пластиковые системы более доступны и простые, могут быть глухими, с прозрачными вставками. Но конструкции не очень надежные и нельзя их отнести в категорию полноценных дверей (скорее к перегородкам). Деревянные двери-гармошки имеют другое качество и в сравнении с пластиковыми аналогами их цена может повышаться в десятки раз. Качество систем из дерева прекрасное, так как кроме надежного материала, в них используется надежный роликовый механизм.

Дверь гармошка может быть выполнена со стеклянными вставками

Самые доступные двери гармошки изготавливаются из пластика

Стеклянные полотна почти не отличаются по дизайну, функциям и практичности от древесных вариантов. Изделия из стекла бывают целостными или состоящими из стальной, алюминиевой рамы (обладают увеличенными параметрами секции).

Вид гармошки зависит от используемого в ее производстве материала. К примеру, цветовая гамма пластмассовых систем отличается многообразием, а древесное полотно может ламинироваться или декорироваться дорогостоящим шпоном. Как правило, стекло украшается специальными планками или пескоструйными орнаментами.

Рис. 3. Перемещение роликов по направляющей (вид снизу)

По внешнему виду складные конструкции выглядят одинаково, но отличаться могут параметры секций. Поэтому перед их установкой нужно понимать, что чем больше будет ширина секции, тем больше пространства потребуется для ее функционирования . В сравнении с книжкой у гармошки крепление роликов осуществляется в центре каждой ламели. Каждый элемент поворачивается по оси, где крепится ролик. Получаются небольшие складки, примерно соответствующие по размерам ширине стены.

Рис. 4. Крепление роликов осуществляется в центре каждой ламели

Ламель имеет ширину 8-20 см, а самой популярной является ширина 12-15 см. Стандартной считается высота 22-23 см. Длину полотнища легко можно скорректировать, увеличивая или уменьшая число элементов . Из них можно даже создавать складные перегородки, но следует обеспечить наличие верхних и нижних направляющих, чтобы не заклинивало механизм.

Дверь-книжка

Устанавливают межкомнатные двери такого типа для зонирования жилой площади, так как звукоизоляционные показатели находятся на низком уровне. В сравнении с дверью-гармошкой, собранная книжка занимает больше пространства, но у ее конструкции имеются преимущества. Элементы гармошки не получается выполнять из материалов большой толщины, поэтому часто их изготовление осуществляется из МДФ или пластика.

Рис. 5. Основная функция дверей книжек – зонирование жилых помещений

Если выполнять створки самостоятельно, то можно воспользоваться фанерой и прочими схожими стройматериалами. Поэтому такие конструкции идеальны для обустройства подсобных комнат, а также душевых кабин и кладовок. Для душевой комнаты подойдет пластик, который обеспечит герметичность, будет устойчивым к высокой влажности и хорошо очищаться. В производстве конструкций может применяться массив дерева, где предусмотрены надежные ролики и отсутствуют ограничения по толщине конструкции. Также можно сделать створку из металлопластика и стекла.

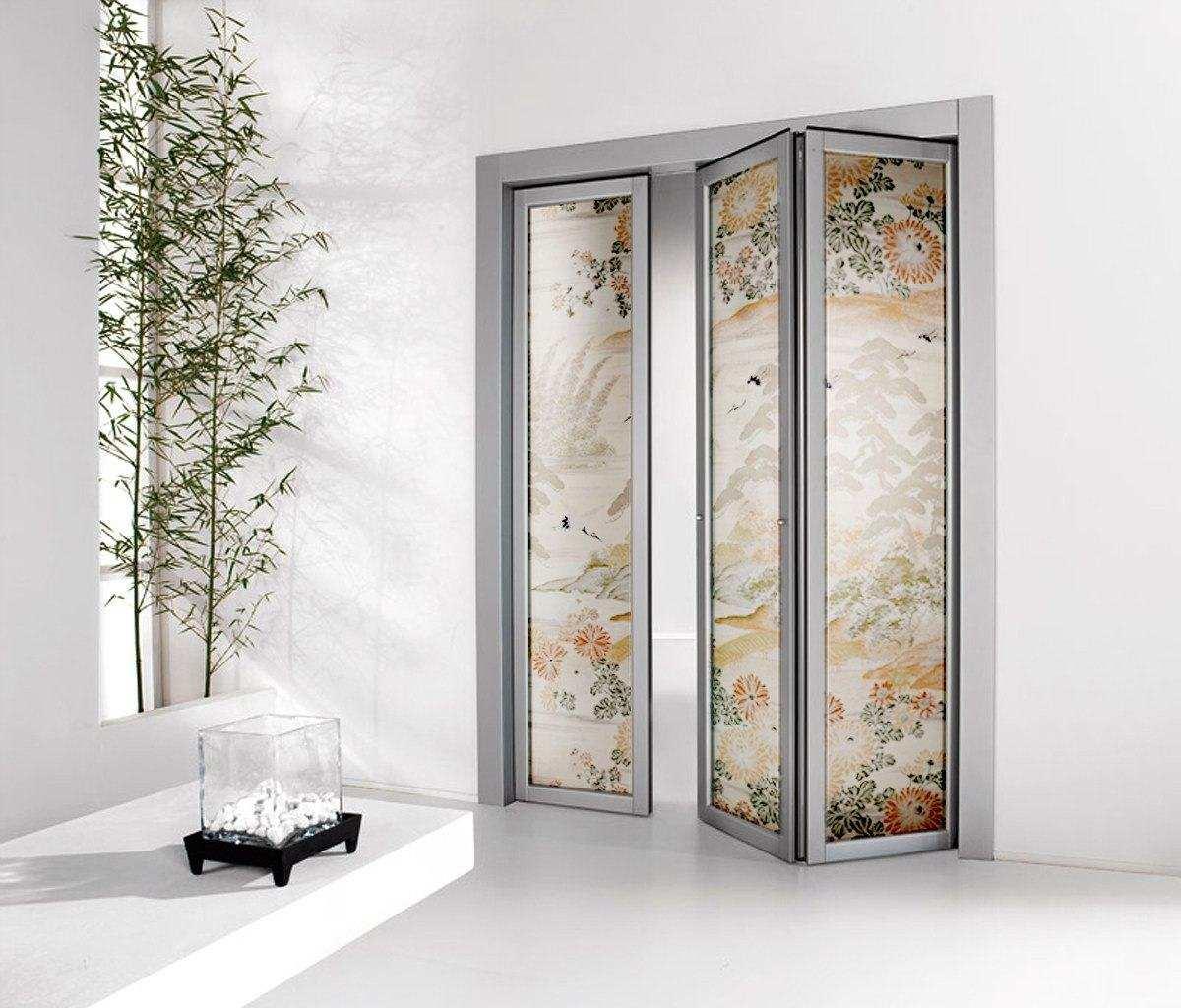

Рис.6. Складная конструкция может состоять из двух или четырех полотен

Техническими характеристиками раздвижных дверей-книжек являются:

Высота – систем из металлопластика – 64-240 см, из дерева – 80-300 см;
Число створок – 2-7 штук;
Длина – не более 7 метров (при применении глухих деревянных систем и со стеклом), до 6 м – в металлопластиковых видах;
Ширина створки металлопластикового изделия – 49-94 см, деревянного – 44-120 см.

Преимущества и недостатки

Популярность дверей-гармошек обусловлена следующими преимуществами:

Экономичность свободной площади . Такие конструкции актуальны среди обладателей небольших квартир. При открытии гармошка складывается, поэтому в сравнении с распашными системами экономит место.
Легкость монтажа . При наличии начальных навыков двери можно поставить своими руками за несколько часов. Реализуются гармошки в собранном виде, поэтому для их монтажа нужно лишь прикрепить блок (без применения пены и других стройматериалов).
Многофункциональность и универсальность . Можно приобрести несколько дверок и соединить. Конструкции можно монтировать в радиальных и прямых проемах. Направляющие можно изгибать, вешать на потолке, превращая двери в трансформируемые перегородки. У полотен почти не ограничена ширина, поэтому конструкции можно применять в роли перегородки-трансформера.
Большой ассортимент решений и форм .

Недостатков у складных дверей немного. В сущности, все сводится к материалу производства определенной модели. Например, пластиковые конструкции будут хрупкими, нестойкими к температурным перепадам, а деревянные варианты требовательны в уходе. Общим недостатком раскладных дверей является поломка роликов, но такую проблему можно исправить качественной сборкой и установкой.

Эксплуатировать складные полотна нереально в общественных объектах, так как из-за частой их эксплуатации механизмы будут изнашиваться .

Инструкция по монтажу

Известно, что межкомнатные пластиковые или деревянные двери книжка и гармошка немного различаются, во время сборки также есть некоторые различия. Но к общим моментам следует отнести:

Установку в отделанный проем.
Строгие требования к геометрии дверного проема (отсутствие отклонений по вертикали и горизонтали).
Строгий контроль вертикальности установки (даже при незначительных отклонениях будет клинить система и стираться ролики).

Рис. 7. Схема установки складной конструкции

Установка двери-гармошки

Пошаговая инструкция по фиксации гармошки состоит из нескольких этапов. Сначала собирается комплектация, в состав которой входит пара боковых длинных и одна верхняя или нижняя короткая направляющая, оптимальное число ламелей, крепежи (клипсы, саморезы), ролики, упоры.

Схема крепления выглядит следующим образом:

Рис.9. Инструкция по монтажу двери гармошки

Некоторые складные двери монтируются на дюбель-гвозди. Гармошки из стекла и дерева обычно выполняют по размерам проема индивидуально. Для уменьшения или увеличения ширины полотна нужно убрать планку, фиксируемую к проему, добавить или отсоединить определенное количество секций. После этого крайнюю створку ставят на место.

Установка двери-книжки

Поэтапное руководство по установке конструкции книжки включает сборку коробки, которая продается в комплектации, имеет П-образный паз для монтажа ролика. При использовании старой коробки в нее придется монтировать профиль нужного сечения. Также нужно монтировать петли на ту часть двери, которая будет раскрываться. При покупке готового комплекта выемки будут готовыми и нужно будет после разметки сделать отверстия, вкрутить саморезы.

Практичнее всего будет приобрести готовый комплект двери книжки

Оба полотнища монтируются петлями-бабочками или скрытыми крепежами. Желательно выбирать скрытые петли, которые в открытом виде почти не оставляют зазора, являются более прочными к высоким нагрузкам . Но петли скрытого типа сложнее в установке. Для более легких конструкций подойдут «бабочки».

Рис.12. Петля «бабочка» устанавливается в простых конструкциях

После врезки петель в верхний торец полотнища крепится ролик. Далее навешивается на короб первая часть и фиксируется вторая (предварительно заводится в паз поводком). На завершительном этапе крепятся ручки и наличники к проему.

Применение складных дверей в интерьере

Складывающиеся двери широко применяются в любом дизайне. Они имеют богатую палитру оттенков. Такие конструкции позволят сделать яркий акцент или выполнить все в одной гамме.
Для визуального расширения пространства можно воспользоваться стеклянными системами или моделями с зеркальными элементами. Имеется много уникальных сочетаний и комбинаций, в том числе витражные вставки.

Использование конструкций типа книжка и гармошка является актуальным, практичным решением для дома и квартиры, которое выполняет декоративную и функциональную задачу.

В данной статье мы рассмотрим как сделать и установить дверь гармошку своими руками. Дверь гармошка представляет собой межкомнатную раздвижную складную дверь (или дверь книжку, если у неё две ламели). Здесь вы увидите пошаговые инструкции с подробными мастер классами, а так же четкие чертежи и макеты. Отдельное внимание мы уделим установке складной двери, что бы разобрать как правильно поставить все элементы, чтобы произвести монтаж.

Меню статьи:

Итак, в данной же публикации я расскажу вам про один конкретный вид деревянной межкомнатной двери, а именно про складную дверь-гармошку.

Скажу сразу прямо – такой вариант двери, как говориться, на любителя, и подойдёт далеко не всем и не в любую комнату, всё дело в сложности установки и плохой изоляции. Но, конечно же, у складной двери-гармошки есть и положительные стороны, например, она позволяет сэкономить достаточно пространства и легко открывается. Многие люди считают, что, в целях экономии денежных средств, лучше купить такую дверь в разобранном состоянии и заниматься установкой самостоятельно, мол «так дешевле» раз не надо платить за установку… такое мнение ОШИБОЧНО. Объясню почему: всё дело в том, что, отказываясь от установки двери, вы действительно экономите, но совсем немного, так как всё-таки приходится переплачивать за уже готовую дверь, конструкция которой, кстати, очень простая и её легко сделать своими руками! Так вы не только сэкономите, но и получите удовольствие от процесса создания! «Но как же сделать складную дверь-гармошку,- или как её ещё называют «дверь-книжку»,- своими руками»,- спросите вы. Очень просто! Для того, чтобы вы смогли легко и быстро создать собственную раскладную дверь, я и пишу эту статью сейчас!

Дверь гармошка и дверь книжка.
В чем разница???

Механизм дверь-книжка

На представленной ниже схеме представлен механихм межкомнатной складной двери с двумя ламелями. Также на этом чертеже вы можете разглядеть требуюмую фурнитуру и её расположение при создании двери.

Источник фото: www.ekb.rusdver.net/findings/00000426-mehanizm_dver-knizhka.html

Схема установки складной двери

На черетеже ниже представлен схематично принцип установки складной двери книжки и её частей. Так сказать "что-куда"!!!

Источник фото:atlant66.ru/produkciya/dveri-spec/mehanizm_rezident_sdk-01_dlya_dverey_knizhka/

Простой план установки двери гармошки

Данный коллаж последовательно показывает нам процесс устанвки складной двери в проеме.

И так рассмотрим установку подробнее на примере:

Как установить дверь-гармошку своими руками.

(фотографии, видео мастер-класс)

Как-то слишком уж просто создать дверное полотно для раскладной межкомнатной двери-гармошки, согласитесь? Должен же быть какой-то подвох в этой двери. Давайте-ка подумаем, эта дверь:

Удобная в использовании;
Простая в создании;
Компактная, вы экономите много свободного пространства;

Кроме того:

Создание дверного полотна не занимает много времени;
Можно использовать для этой цели любые материалы;
Дизайн такой двери подойдёт практически к любому интерьеру.

Одни плюсы, если не считать низкую прочность и плохую тепло- и звукоизоляцию, но это вообще зависит от того какие материалы вы выберете и как установите данную дверь, так что тоже всё может быть хорошо. Так в чём же всё-таки подвох?

А подвох, как раз таки, заключается в установки данного типа дверей своими руками. Если вы читали статью «Раздвижная дверь своими руками», то, наверняка, вы должна понять, как нелегка установка межкомнатных дверей типа раздвижных. Так вот, установить дверь-гармошку (или дверь-книжку, называйте как хотите, смысл всё равно остаётся тот же) ещё сложнее. Поэтому именно этот этап создания собственной раскладной межкомнатной двери своими руками заслуживает отдельного, особого внимания. Давайте же поподробнее рассмотрим все этапы и нюансы установки такого типа дверей. Опять же проведу параллель для тех, кто читал статью «Раздвижная дверь своими руками», в этой статье вы найдёте достаточно совпадений в этапах установки, потому что данные типы дверей являются, можно сказать, родственными и основываются на раздвижном механизме. Ладно, без лишних слов, перейдём, собственно, к самой установке.

Пошаговый фото мастер класс по установке:

(для просмотра галереи просто кликните по любому фото)

Источник фото и ссылка на видео мастер-класс: https://youtu.be/XuQEeVSaIyk
Автор видео: bandq
Оригинальное название: How to fit an internal bi-fold door

Смотрите видео мастер класс:

Источник фото: http://www.dveripetli.ru/cistema-skladnyh-dverey

Конструкция полотна двери гармошки

Скрытая и петля бабочка для двери гармошка

Если вам удастся найти в магазине фурнитуры такие петли, то ваша дверь будет закрываться с особым изяществом.

Плюсы:

Если выбирать из двух видов петель, то лучше ставить скрытые. В открытом состоянии они почти не оставляют щели между полотнами. К тому же они более мощные, могут выдержать солидные нагрузки.

Минусы:

Их минусы: сложнее установка и большая стоимость. Но если двери из МДФ или массива, то ставить нужно именно их. «Бабочки» подойдут к легкому дверному полотну или там, где сделать значительные выемки под тело скрытой петли не получится.

Наименование элементов конструкции двери гармошки

Установка складных межкомнатных дверей своими руками.

Если вы покупаете раскладную межкомнатную дверь гармошку в магазине, то вам наверняка будут рекомендовать заплатить дополнительно за установку этих дверей, мол «так будет качественнее, доверье это дело профессионалам», не верьте этому, так, возможно, будет быстрее, в три раза дороже, но никак не качественнее. Установить дверь-книжку вполне под силу и обычному смертному человеку, вообще ничего не ведающему о «правильной» установке раскладных дверей. И если вы именно тот человек, о котором я говорю, поздравляю, вы сможете справиться с данной задачей, а поможет вам, как раз, в таком деле этот и последующие фрагменты статьи.

Хотя для установки как раскладной, так и раздвижных дверей не требуется создание дверной коробки, всё-таки следует подумать о том, как оформить дверной проём. В конце концов, не могут же оставаться голые стены между комнатами. Например, дверной проём можно заштукатурить и покрасить, или обклеить обоями, но чаще всего для этих целей используют декоративный фальш-короб. Это такого рода имитация настоящей дверной коробки, которая выполняет чисто декоративную роль и не предназначена не для чего больше, то есть дверь на такую коробку вешать НЕЛЬЗЯ. А представляет она из себя коробку из досок, скреплённых между собой шурупами, установленную в проём.

Источник фото: stroyday.ru/ (фотография сборки фальш-короба)

Соответственно, и начинать установку нужно с создания такой «дверной коробки», а перед тем, как её создавать, нужно тщательно измерить параметры самого дверного проёма (толщину стен, высоту и ширину проёма). О последующих действиях я расскажу далее в статье.

https://youtu.be/bVREAzQTNhg
Оригинальное название: How to Install Folding Doors and Bi Fold Doors
Автор видео: DIY Doctor

Смотрите видео мастер класс:

Этапы установки раскладной двери книжки своими руками.

(фотографии, инструкция, видео мастер-класс)

Итак, давайте на примере конкретной модели разберём этапы установки раскладной межкомнатной двери, и поможет нам в этом, конечно же, видео мастер-класс! В прошлом фрагменте статьи я рассказывал, что лучше всего для раздвижной или раскладной двери создать декоративный фальш-короб, но я упомянул и о других методах оформления дверного проёма. В данном случае, как раз, создатель этой модели не стал пользоваться имитацией дверной коробки, а просто произвёл покраску оштукатуренного дверного проёма. Ну, допустим, вы, как следует, подготовили дверной проём для установки, и можно уже переходить к последующему этапу. А следующий этап это установка направляющей. Если вы купили дверь в разобранном состоянии в магазине, то в комплект будет входить направляющая, но в том же случае, когда вы целиком и полностью делаете дверь сами вы можете поступить следующим образом: купить отдельно алюминиевую направляющую и набор для установки складной двери, поверьте, таким образом удастся сэкономить гораздо больше средств, чем при покупке разобрано двери.

Для установки направляющей необходимо сначала измерить ширину дверного проёма. И тут уже появляется первая отличительная черта от установки раздвижной двери-купе. Направляющая для раскладной двери устанавливается не над дверным проёмом, а внутрь его, следовательно, если вы создали декоративный короб, то придётся учитывать его размеры, чтобы не ошибиться. Затем, после того как вы сделали направляющую необходимых размеров, просверлите в ней несколько отверстий и закрепите в проёме на один шуруп, по середине направляющей (это нужно сделать для того, чтобы потом можно было вставить в направляющую дверное полотно) готово, первая часть сделана.

Пошаговый мастер класс

Источник фото и видео мастер-класс: https://youtu.be/RYONGEDsjRM
Оригинальное название: монтаж двери гармошка
Автор видео: Наталья Пуховская

Смотрите видео мастер класс:

Не можем утверждать в достоверности этого чертежа. Скорее всего он отражает разновидность лишь одного вида складных дверей. И перечень видов дверей довольно ограничен.

Из разных материалов

Складные двери гармошки, как и двери книжки можно сделать из разных материалов. Давайте рассмотрим их на представленных ниже фото галереях.

Дверь-гармошка из натуральной древесины

Натуральная древесина. Прочный материал при условии его грамотной обработки: древесину пропитывают антисептиком, покрывают морилкой и лаком. Со временем покрытие обновляют. Дверь из этого материала неустойчива к перепадам влажности.

Дверь-гармошка из МДФ

МДФ. Наиболее устойчивый материал, не подвержен разрушительному воздействию грибка и плесени. По сравнению с ДСП, материал в большей степени подходит для изготовления дверей сложной конструкции. ДСП достаточно прочно, имеет малый вес, экологически безопасно, влагоустойчиво и огнеупорно.

Дверь-гармошка из ДСП

ДСП. Дешевый, так как представляет из себя лист склеенных древесных опилок. Дверь из такого материала получится хлипкой. Поскольку он состоит из спрессованных и склеенных между собой опилок, шурупы держатся в нём не слишком крепко. Преимуществом материала является хорошая тепло- и звукоизоляция, однако конструкция двери-гармошки не позволяет материалу проявить эти качества в полноте. ДСП также обладает высокой влагоустойчивостью и биостойкостью, но всё же для складных дверей это далеко не лучший вариант.

Дверь-гармошка из пластика

Пластик. Дешевый, износостойкий и водостойкий материал. Идеален для душевой кабинки. Легок в обработке, не даёт сколов, царапин и трещин, не рассыхается. Для межкомнатных дверей обычно используют пластик с рисунком: под дерево, под цвет стен и т.п.

Как установить дверное полотно раскладной межкомнатной двери на направляющую.

(фотографии, инструкция, видео мастер-класс)

Итак, предположим, что вы подготовили дверной проём, установили направляющую и готовы устанавливать дверное полотно. Что же, тогда не будем тянуть, приступаем к установке прямо сейчас!

Для начала проверьте, всё ли соответствует необходимым размером, если да, то отлично.
Нужно установить на дверное полотно ролики – главную часть подвижного механизма, кстати говоря, вот ещё одно отличие раскладной межкомнатной двери-гармошки от раздвижной двери-купе: ролики у неё расположены не вертикально, а горизонтально, относительно земли, таким образом, они перемещаются по стенкам направляющей, кроме того, соответственно, вращающаяся ось направлена в другую сторону, и, кроме того, у роликов так же есть поворотный роликовый узел, нужен он, чтобы дверь можно было сложить.
В остальном же, этапы всё те же как и для установки раздвижной двери, то есть, к верхнему торцу дверного полотна устанавливаются на две части его по одному ролику. После того же, как ролики установлены, нужно установить нижнюю ось, на которую будет крепиться одна часть дверного полотна. Теперь можно вставлять ролики в направляющую.

Дверь-книжка — это раздвижная конструкция межкомнатной двери, состоящая из двух или четырех полотен, складывающаяся наподобие книги. Двери такого типа помогают не только сэкономить пространство, но и подчеркнуть особенности интерьера помещения. Для полотен складного типа дверей чаще всего используется легкий материал, так как классическая конструкция — подвесная. Но, если полотна тяжелые, например, из натурального дерева или каленого стекла, дополнительно монтируется и напольная система роликов. При этом целостность напольного покрытия нарушается.

Минусы подвесной конструкции

Тяжелые полотна, оформленные стеклом или другими дорогостоящими декоративными вставками, требуют бережного обращения. Также в обязательном порядке подвесная конструкция должна быть оснащена доводчиками, которые защищают полотна от ударов друг о друга.
Звукоизоляция и теплосберегающие свойства у складывающейся конструкции минимальны за счет зазоров между полотнами и полом.
В отличие от обычной распашной межкомнатной двери, книжка отличается меньшей эксплуатационной прочностью и надежностью.

Как сделать полотна для двери-книжки своими руками

Для начала требуется определиться с материалом. Использовать тяжелую натуральную древесину или большие полотна каленого стекла для складной конструкции нецелесообразно. Материал довольно тяжелый, что со временем негативно скажется на эксплуатационных качествах подвесной системы.

Можно заказать готовые полотна из МДФ или изготовить их своими руками.

Лучше всего использовать щитовую конструкцию для изготовления межкомнатных дверных полотен. Для этого потребуется следующий материал:

Из брусков монтируется каркас для будущего полотна, в зависимости от его размера. Бруски раскраиваются на нужные по размеру заготовки и скрепляются между собой внатяг шкантами, обмазанными клеем. Желательно расположить бруски не только по краям полотна, но и сформировать из них ребра жесткости внутри двери.

Панели ХДФ (3 или 4 мм толщиной) — листовой тонкий материал с одной гладкой поверхностью, изготовленный путем горячего прессования опилок. Этот материал раскраивается на фрагменты, имеющие размеры дверного полотна. Затем панели прикрепляются к обрешетке из бруков. Черновая версия дверного полотна готова. Его можно окрашивать, ламинировать, покрывать шпоном в зависимости от индивидуальных предпочтений.

Также можно изготовить дверные полотна из панелей МДФ, покрытых шпоном или другим материалом. Это самое простое решение — требуется выбрать оптимальный по цвету и толщине материал и раскроить его на равные по размеру полотна. Специалисты рекомендуют использовать МДФ толщиной 22-25 мм.

Кромки дверей можно обработать двумя способами: наклеить с помощью утюга специальную бумагу или использовать пластиковые готовые кромки, которые насаживаются на торцы панелей внатяг. Последний вариант отличается прочностью и долговечностью, так как наклеенная бумага через некоторое время может просто-напросто отвалиться, испортив внешний вид двери.

Для двери-книжки изготавливаются два одинаковых по размеру полотна и скрепляются между собой петлями. Для того, чтобы конструкция оказалась крепкой и надежной, рекомендуется прикреплять 3 комплекта петель: вверху, внизу и посередине полотна. Полученная конструкция складывается и раскладывается, как обычная книга.

Материалы, которые нужны для монтажа двери-книжки.

Инструменты для монтажных работ.

Перфоратор.
Электролобзик.
Шуруповерт.
Рулетка.
Уровень.
Пила по дереву.
Стусло.
Карандаш.

Первое, что нужно сделать — подготовить дверной проем к монтажным работам. Для этого удаляется старая дверная коробка. Затем требуется выровнять откосы и смонтировать доборы — планки, которые скрывают бетонные проемы и выполняют роль дверной коробки.

Ширина и длина доборов зависит от размеров дверного проема. Из панелей МДФ вырезаются с помощью электролобзика нужные детали и скрепляются между собой дюбелями в виде буквы П. Затем полученная П-образная конструкция вставляется в дверной проем и присверливается анкерами. При монтаже доборов рекомендуется использовать уровень, крепежная фурнитура должна присверливаться на одинаковом расстоянии, что поможет избежать перекосов дверной коробки.

Для того, чтобы доборы держались прочно, требуется запенить зазоры между панелями МДФ и стеной. В дальнейшем пена и кромки доборов скроются наличниками, которые облагородят вид дверного проема.

После монтажа доборов требуется прикрепить дверное полотно к коробке, предварительно выбрав сторону, в которую будет складываться дверная конструкция. Желательно использовать 3 комплекта петель, которые рассчитаны на высокие нагрузки и легко выдерживающие вес складывающихся полотен. При данной процедуре важно правильно утопить петли в дверное полотно, чтобы зазор между доборами и полотном оставался равным. В противном случае всю конструкцию может перекосить и деформировать, что быстро приведет к ремонту.

Монтаж подвесной фурнитуры

Фурнитура для раздвижного механизма.

Алюминиевый рельс.
Каретка с роликами.
Роликовый гид, с помощью которого каретка с роликами крепится к двери.
Саморезы.
Ограничители, предотвращающие удар створок дверного полотна о стену.

В верхнюю часть короба врезается алюминиевый рельс, в котором расположен паз для каретки с роликами. Это нужно делать с уровнем, тщательно следя за тем, чтобы рельс прикреплялся к коробке строго горизонтально. Каретка с роликами должна без помех плавно скользить внутри паза. Затем по краям алюминиевого рельса прикрепляются ограничители, которые защищают дверные полотна от удара о стену.

Последний этап — крепление роликового гида к одному из дверных полотен. После чего каретка с роликами и гид соединяются.

Видео — крепление петель и подвесного механизма

Если дверные полотна изготовлены из тяжелого материала, специалисты рекомендуют дополнительно оснащать конструкцию напольной системой роликового механизма.

В пол монтируется алюминиевый рельс, в него вставляется каретка с роликами, которая через роликовый гид прикрепляется к нижней части дверного полотна. Также данная система оснащается противопыльными щетками, препятствующими сбору пыли в рельсе, по которому двигается каретка.

Минусы двойной роликовой системы — утапливание алюминиевого профиля в напольное покрытие, что вредит его целостности.

Плюсы — высокие эксплуатационные возможности, меньший износ фурнитуры, прочность всей системы.

Монтаж дополнительной фурнитуры

Так как дверь между комнатами используется довольно часто, нужна надежная и удобная фурнитура: ручки, замки, фиксаторы.

Специалисты рекомендуют использовать в дверях такого типа утапливаемые в полотно ручки, которые при складывании системы не повредят стену или соседнее дверное полотно. Также стоит учесть, что выступающая ручка может травмировать проходящего через дверной проем человека. Особенно это актуально в тех случаях, если проем довольно узкий.

Складная дверь гармошка состоит из трех направляющих: верхней (1в), и двух боковых — левой (1а) и правой (1б), а также двух полупанелей, левой и правой (3), основных панелей (5) и элементов соединения панелей между собой: соединительного шарнира (4), стыковочной рейки (2), замковой панели (6). Полотно двери ходит по верхней направляющей при помощи бегунков (7) и фиксируется стопорами (8). Направляющие рейки крепятся к проему саморезами (11). Закрывается дверь с помощью ручки на замковой панели (9) и защелки (10), которая крепится к правой боковой направляющей

Доводчики, использующиеся для плавного закрытия дверных полотен, уместны только в тех случаях, когда конструкция довольно габаритная и двери часто открываются и закрываются.

Видео — Дверь-книжка с разными по размеру полотнами

На что нужно обратить внимание при изготовлении двери-книжки своими руками

Устанавливать такую конструкцию дверей в ванную комнату или туалет не рекомендуется. Складывающаяся система обладает низкими звуко и теплосберегающим и свойствами. Через щели в полу и зазоры между полотен может проникать свет, влажность и запах.
Если дверной проем слишком широкий — рекомендуется продумать левостороннюю и правостороннюю конструкцию складных дверей. Это уменьшит нагрузку на подвесную систему и упростит открытие и закрытие полотен.
Для тяжелых по весу полотен оптимально использовать усиленную подвесную систему, выдерживающую максимальные нагрузки, если нет желания монтировать дополнительный напольный рельс.

Межкомнатная дверь книжка своими руками ─ это возможность оригинально оформить проем по собственному вкусу и дизайну. Для монтажа пригодятся начальные умения работы с инструментом, материал и качественная фурнитура. Конечно, складные двери легче купить в магазине, но конструкция, созданная своими руками, будет незаменимым элементом интерьера. Рассмотрим этапы самостоятельного изготовления этого изделия.

Складные двери имеют особенности как в самой конструкции, так и в способе крепления в проеме:

дверное полотно не единое, оно изготавливается по частям;
принцип открывания – сложение полотен гармошкой;
в конструкции применяются два или три полотна, не больше;
крепление створок производится вверху проема, с использованием роликового бегунка, который заводят в направляющую и прикрепляют к ролику, а другой частью к створке.

Изделие имеет шарнирный крепеж. Это необходимо для правильного сложения конструкции. Допускается использование карточных петель, которыми соединяются между собой элементы полотна. Для перемещения створок в проеме используется принцип раздвижной двери, который модифицирован под конструкцию «книжка».

Материалы

Стекло Древесина МДФ

Сделать своими руками конструкцию «книжки» несложно: для полотна можно применять различные материалы, а фурнитура продается в любом строительном магазине. Створки, по мнению специалистов, изготавливаются без особых затруднений, когда есть навык работы с инструментом.

Материал выбирают с учетом функциональности изделия: в каком помещении и в каких условиях оно будет служить.

Применение дерева, толстой фанеры придадут изделию визуальную массивность и обеспечат прочность
Листы МДФ способны удовлетворить эстетические запросы к внешнему виду. Наружной декоративной отделкой такого материала служит:

покрытие ламинатом;
отделка при помощи ПВХ пленки;
шпоновая отделка под дерево.

Чтобы дверь книжка самодельная складная служила долго, необходимо учесть особенности материала. Если она будет выполнена из древесины, материал необходимо обработать антисептическим материалом и покрыть лаком.

Красиво и оригинально выглядят складные межкомнатные двери конструкции «книжка» из стекла, но чтобы они были безопасными, в качестве полотна используют материал, прошедший специальную обработку:

процесс закаливания;
увеличение прочности армированием;
установку на стекло защитной пленки;
другие специальные подготовительные процессы.

Можно в магазине купить уже готовое стекло, прошедшее все процессы.

Как изготовить створки

Основной элемент конструкции – это створка. Рассмотрим наиболее оптимальный и применяемый многими мастерами материал для этих целей: полотно МДФ. Сначала выполним замеры:

замер высоты проема, его ширины;
размер раскрытого полотна, состоящего из двух частей (оно должно закрывать проем полностью);
надо учесть, сколько сантиметров понадобится для соединения полотна и несущей конструкции.

Когда материал по данным замеров распилен, кромки его обрабатываются, что защищает лист МДФ от проникновения влаги и грязи. Рекомендуется для этой цели применять пластиковую ленту и теплый воздух из строительного или бытового фена.

Если в качестве полотна используется стекло, надо размер полотна увеличить на 6 мм для дальнейшей фиксации его в пазах при помощи штапика. Это создаст дополнительную прочность конструкции.

Как будут двигаться створки

Механизм для складных дверей книжка отвечает за складывание полотен. Для этих целей применяются шарниры. Створки раскладной двери вставляются в специальные пазы направляющей шарнирного механизма (когда в качестве створок применяются тонкие листы). При большой толщине материала рекомендуется петлевое соединение. Надо применять три петли на одно соединение, если складывающийся элемент полотна имеет две створки. Для такой конструкции потребуется два комплекта. Если самостоятельно сделанный вариант полотна состоит из трех створок, надо применить три комплекта.

Крепежный механизм имеет особенности:

под карточные петли надо сделать выемку материала на толщину петли;
крепление петель проводится саморезами «заподлицо»;
необходимо учесть, что одна сторона ─ крепление навесов, а другая идет на крепление стержня.

Когда все детали будут установлены, створки должны иметь одинаковую высоту. Это достигается предварительной сцепкой их без жесткого крепления (шурупов, или другого крепежа) и проведением разметки.

Для крепления крайней створки будут применяться петли, по этой причине надо в проем установить шарнирную ось. В состав механизма передвижения входит:

комплект петель;
базовая конструкция ролика;
опора нижняя;
опора верхняя;
ось, имеющая функцию вращения;
стопор для ограничения хода.

В конструкции раздвижной механизм считается наиболее важным элементом, по этой причине его установкой надо заниматься с особой точностью и аккуратностью. Можно купить комплектующий механизм движения в готовом виде.

Необходимый инструмент

Для работы понадобится свой набор инструментов:

дрель электрическая;
шуруповерт;
перфоратор (достаточно дрели с функцией перфоратора);
ножовка;
набор отверток;
пассатижи;
измерительная рулетка, не меньше трех метров;
уровень строительный.

Как устанавливать раскладную дверь

Инструкция установки включает поэтапный план выполнения всех монтажных работ. Вот пошаговый перечень мероприятий:

установить и зафиксировать в проеме верхнюю направляющую;
убедиться, что зазор между коробом поперечины и полотном составляет не больше двух мм;
собрать раскладные створки, укомплектовать их верхнюю часть бегунками;
установить ограничитель движения (крепление винта на рельсе).

Собранные створки заводятся в направляющую способом прижимания колесика бегунка и вставкой его в подготовленный (смазанный солидолом) рельс. Эти действия рекомендуется выполнить до окончательного крепления (обжима) всех элементов крепления в коробке.

Установка межкомнатной двери книжки оканчивается фиксацией элементов крепления, затем проводится врезка замка и ручки, выполняют монтаж наличников.

Преимущества и недостатки

Складная дверь книжка, выполненная своими руками, – отличное решение для интерьера, если дефицит жилой площади не позволяет установить стандартную распашную конструкцию, и нет возможности применения раздвижных дверей. К достоинствам этого вида относится::

меньшая площадь открывания в сравнении с распашными конструкциями;
безопасность в эксплуатации;
возможность регулирования прохода по ширине;
эта конструкция не может сдвинуться за проем, как может произойти с раздвижной дверью;
створками могут служить не только предлагаемые материалы, но и простая ткань, натянутая на подготовленный каркас;
процесс изготовления изделия достаточно прости и доступен в домашних условиях.

К основным недостаткам «книжки» специалисты относят низкий уровень звуковой изоляции, плохую тепловую защиту дверного проема.

Подобная дверь складывается, как обычна книга – пополам. Такую дверь очень удобно ставить в узких коридорах, создавая неповторимый интерьер любого помещения. Дверь-книжка, сделанная своими руками, станет оригинальным оформлением любого дверного проема.

Дверь-книжка не просто практичная часть помещения, разделяющая жилое пространство. Это также важный элемент интерьера, необходимое дополнение к внешнему виду комнаты. Как и все предметы интерьера, можно выделить плюсы и минусы дверей из двух половинок.

Положительные стороны:

Разграничивает помещение, но при этом не нарушает его целостность. При открытии двери не требуется большой площади – складные створки размещаются в дверном проеме.
Двери такого типа можно установить на дверной проем любой ширины, если невозможно подобрать стандартную дверь.
Дверь-книжка может открываться как вправо, так и влево.
Удобно ставить такие двери в квартирах, где есть маленькие дети. Конструкция открывается плавно и не может внезапно прижать или ударить человека.
Не требуется установка порога, но это лишь в том случае, если модель полностью подвесная.

Складные двери не могут похвастаться полным отсутствием отрицательных характеристик, несмотря на свои численные превосходства.

Минусы распашных дверей:

Для установки двери нужна специальная фурнитура.
Если двери изготовлены из натурального дерева и в качестве декора присутствует стекло, с такой конструкцией нужно бережно обращаться. Не открывать резко, чтобы не разбить стекло или зеркало. Для этого конструкция должна быть оснащена доводчиками.
Межкомнатная дверь-книжка менее надежная и прочная, чем двери из цельного полотна.
Раздвижные двери обладают меньшей звуко- и теплоизоляцией.
Если дверь слишком тяжелая, недостаточно крепления сверху, потребуется еще и напольная система роликов. В данном случае нарушается целостность покрытия.

Такую дверь можно установить практически в любом помещении. Разве что в туалете она будет неуместна.

Установка на кухне возможна, если вас не беспокоят запахи пищи, разносящиеся по квартире.

Также дверь-книжка может стать ширмой для платяного шкафа или ширмой для гардеробной комнаты.

Складывающиеся двери: используемые материалы

Изготовить складывающуюся пополам дверь можно из различных материалов – МДФ, цельного дерева, фанеры. Также можно оформить «гофрированные» двери стеклом или зеркалом. Фурнитуру и все направляющие можно купить в строительном магазине, а материал для дверной конструкции найдется на строительных базах.

Наиболее распространённый материал для изготовления дверных створок является МДВ, его можно покрыть самоклеящейся пленкой или нанести резьбу и вскрыть лаком.

Если в помещение повышенная влажность, двери можно оббить пластиковыми панелями.

Раскладывающаяся дверь можно сделать из специального закаленного стекла, которое прошло специальную обработку. Только такое стекло может считаться надежным и безопасным в использовании.

Специалисты советуют устанавливать раскладные двери, такие как книжка или гармошка в местах, которые не используются слишком часто, чтобы не подвергать фурнитуру постоянной нагрузке.

Какая нужна фурнитура для двери-книжки

Фурнитура не только является важным элементом двери, это ещё и предмет декора и, как не странно, надёжность. Само полотно двери со временем приобретает царапины, теряет свой внешний вид, но большая часть поломок приходится именно на фурнитуру. Это и не странно, ведь именно фурнитура постоянно находится в действии и под нагрузками.

Выбор фурнитуры пусть и не сложная задача, но по важности находится не на последнем месте.

Детали фурнитуры:

Ролики и направляющие. Главная особенность, на которую нужно обращать внимание это надёжность. Большая часть нагрузки идёт именно на эту фурнитуру. В основном используются только верхние направляющие, но для дополнительной устойчивости и укрепления в случае массивности двери, не помешают и нижние.
Петли. Для этого типа дверей вполне подойдут обыкновенные петли-книжки.
Ручки. Подойдут любого типа, но наиболее популярны рычажного или утопленные в полотно.
Стопоры – элементы двери, которые представляют собой металлические пластины, мешающие движению роликов.
Замок с механизмом защелкивания. Для такого типа дверей замки защелки будут идеальным вариантом. Принцип действия подобен принципу обыкновенного крючка.
Дополнительная фурнитура. Доводчики – это специальное приспособление, которое позволяет плавно закрывать или открывать дверь. Накидные крючки – редкая модификация из-за своей простоты, но вполне пригодна, если в интерьере помещения соблюдается, допустим, ретростиль.

Дополнительная фурнитура не является обязательной для приобретения, но может существенно упростить или дополнить систему.

При установке фурнитуры желательно смазать ее маслом, чтобы не производила скрипящих звуков.

Все элементы фурнитуры можно подобрать непосредственно в магазине или на складе при покупке дверного полотна. Желательно, чтобы вся фурнитура была одного цвета.

Прежде чем приступать к работе над дверью, нужно сделать замеры высоты и ширины дверного проема. Нужно учитывать пару сантиметров, которые уйдут на соединение дверных полотен.

Стандартная дверь-книжка состоит из двух половинок. Но если проем широкий, дверь может получиться трехстворчатая.

Готовые дверные полотна нужно обязательно обработать – оклеить самоклеящейся пленкой, вскрыть лаком или оформить шпоном или ламинатом.

Также очень важно обработать кромки двери, чтобы защитить полотно от влаги и грязи. Можно оклеить края пленкой или приклеить пластмассовую кромку к торцу двери.

Между собой дверные полотна соединяются специальными петлями. Для большей надежности лучше использовать три комплекта петель – вверху, внизу и посередине конструкции.

Изготовление двери-книжки не требует особых знаний и навыков. Работа над полотном и монтаж готовой двери имеет свои нюансы, которых следует придерживаться, если хотите, чтобы «раскладушка» прослужила вам как можно дольше.

Межкомнатные двери, складывающиеся пополам: установка в проем

Для того, чтобы качественно собрать и установить дверь-книжку, вам понадобиться дверные полотна, раздвижной механизм, фурнитура, дрель, отвертка, плоскогубцы, рулетка и уровень.

Инструкция по монтажу:

Сперва крепится верхняя направляющая, по которой будет ездить будущая дверь-книжка. Очень важно, чтобы этот рельс был установлен строго горизонтально, для этого нужно воспользоваться водяным уровнем. По краям данного паза ставятся ограничители, они не позволяют двери ударяться об стену.
На дверные полотна крепится бегунки, которые впоследствии нужно вставить в верхнюю направляющую.
Чтобы установить дверь в проем, нужно прижать колесико бегунка на двери и протиснуть его в рельсу.

После того, как дверь будет установлена, можно приступить к монтажу наличников и оставшейся фурнитуры.

Ручка и замок на двери-книжке врезается как для обычных распашных межкомнатных дверей.

Если двери слишком тяжелые, рекомендуется в пол установить специальный рельс, в который также будет вставляться нижняя часть двери. В этой системе должны быть предусмотрены противопыльные щетки, которые предотвращают скопление пыли на металле.

Дверь-книжка (видео)

Дверь-книжка способна функционировать довольно долгое время, при этом нужно не экономить на фурнитуре и бережно относиться к собранной своими руками конструкции. Нельзя открывать и закрывать «книжку» резкими движениями и не забывать, в какую сторону раскрывается дверь.

Просмотров
