Материалы для шумоизоляции стен. Звукоизоляция помещения от воздушного шума Звукоизоляция внутренних стен с использованием металлического каркаса

Комплекс мероприятий проводимых с целью понижения уровня шума, проникающего внутрь помещения снаружи. Во все времена личное пространство людей было ценным достоянием. Нарушение этих границ всегда воспринимается негативно и может довести человека до агрессивного состояния. В городских мегаполисах шум не переставая оказывает на нас воздействие.

Грузовой транспорт, трамваи, личные автомобили, шум пролетающих самолетов, детские крики на улице, соседи с ремонтом за стенкой – все эти звуки создают невыносимо изматывающий, раздражающий шумовой фон. Истинным спасением для людей в этом мире шума является звукоизоляция личных помещений. Надеемся, статья станет хорошим гидом для тех, кто хочет сделать звукоизоляцию комнаты.

В последние десятилетия строительство многоквартирных домов часто осуществляется с использованием панельных технологий – этот метод абсолютно не защищает от шума и звуков. Зачем страдают жители? Причинами плохой звукоизоляции являются многочисленные – тонкие стены, небольшие недостатки в процессе строительства, некоторые конфликты между используемыми материалами – все это приводит к отсутствию комфорта жителей. Чтобы исправить такие недостатки жилых зданий, необходимо выполнить надлежащую звукоизоляцию квартиры.

Звукоизоляция и шумоизоляция

Начнем с терминологии: шум – фоновый набор звуков. Сам звук представляет собой колебание волны воздушной среды. Шум может быть структурным и воздушным. Что касается воздушного шума , то он создается из-за колебаний в воздушной среде – голоса, звуки проезжающих автомобилей, крики за окном, сигналы, звуки животных.

Структурный шум , возникает в случае, когда колебания вызваны воздействием на передающий материал, из которого изготовлено здание. Механические вибрации, вызванные, например, сверлами или ударами молотка передаются через стены и перегородки на другой этаж жилого дома – на втором этаже сверлят, на восьмом слышно!

В жилом “сталинском” фонде эффективность назойливого шума низкая. Шум затухает из-за массивных стен и толстых гипсовых перегородок. Качеству строительного материала уделялось повышенное внимание. Кирпичный пористый материал и оштукатуренная поверхность стен прекрасно гасят вибрационные колебания.

В панельном домостроении существует проблема повышенной вибрационной проводимости стен. Индивидуальная звукоизоляция квартиры выходит на передний план. Звукоизоляция стен в квартире предполагает, что современные материалы обеспечат надежную защиту от шума.

Типы звукоизоляции

Простой способ уменьшить вероятность проникновения шума в жилое здание – увеличить толщину стен. С увеличением толщины безусловно эффективность звукоизоляции помещения возрастает. Но во первых, делать это надо на этапе строительства, а во вторых подход не убережет жителей от вибрационных шумов (например, сверление на первом этаже).

Второй способ – более эффективный и предполагает построение структур из многочисленных компонентов. К таким элементам относят пористые и волокнистые звукоизоляционные структуры. Современный рынок предлагает много вариантов для изоляции шума – с помощью них можно уменьшить структурные вибрации. В первую очередь это различные и . В продаже также существует звукоизолирующая пена, которая также может быть эффективной.

Звукоизоляция может быть:

• полной;
• частичной.

Полные звукоизоляционные работы выполняются во всей квартире, для всех несущих плоскостей – стены, пол, потолок, окна, двери.

Частичная звукоизоляция – это звукоизоляция только одной комнаты или одного жилого помещения. Следует отметить, что полная звукоизоляционная оболочка квартиры потребует ресурсов и усилий гораздо больше, но результат того стоит.

Подготовка к работе по звукоизоляции

Первое, что вам нужно, это определить источник шума и выбрать тип шумоизоляции. Для этого вам необходимо определить следующие характеристики:

• толщина стен и перегородок в квартире;
• тип пола;
• тип окон и дверей;
• наличие отверстий;
• трещин и отверстий различного вида в ваших стенах.

Выбрав, как сделать звукоизоляцию комнаты, вам также нужно будет оценить высоту потолка и площадь комнат. Если вы выберете стандартную звукоизоляцию с гипсокартоном и , учтите, что площадь комнаты визуально уменьшиться.

Предварительно оценить затраты на звукоизоляцию, вам поможет знание стоимости материалов на квадратный метр. Если работы будут выполняться наемными специалистами, стоимость работ обычно составляет 150% от стоимости необходимых материалов. Но выполнение звукоизоляции не особенно сложный процесс, поэтому можно выполнить звукоизоляцию своими руками.

Порядок работ по звукоизоляции

Полный комплекс работ по звукоизоляции имеет следующие этапы:

1. замена всех окон в квартире;
2. замена дверей;
3. герметизация отверстий и трещин в стенах;
4. установка современных шумоизоляционных розеток;
5. звукоизоляция стен;
6. звукоизоляция пола;
7. звукоизоляция потолка.

Современная промышленность производит широкий спектр звукоизоляционных материалов. Самыми популярными средствами являются пробки и специальные звукоизоляционные штукатурки. Классическая комбинация гипсокартона и слоев минеральной ваты по-прежнему в приоритете. Следует отметить, что звукоизоляция также обладает теплоизоляционными свойствами, что повысит эффективность отопления, позволив вам решить сразу две задачи.

Если в квартире или доме установлены деревянные окна «старой школы», надо понимать, что они вообще не защищают жителей от шума. В этом случае вам нужно будет поменять их на пластиковые окна. Для квартир с окнами, выходящими на оживленную улицу или дорогу, окна должны быть с двойными стеклопакетами. Установка пластиковых окон, кроме звукоизоляции, также имеет большое значение для сохранения тепла в доме.

Это же правило применяется к дверям – как внешним, так и внутренним. Высококачественные, хорошо подогнанные внутренние двери прекрасно изолируют внутренние звуки. Бренды и производители, выпускающие великолепные современные звукоизоляционные окна и дверные наборы, сегодня многочисленны на отечественном рынке. Можно выбрать продукты приемлемого качества и стоимости.

Звукоизоляция стен

Первый шаг – проверить стены на отсутствие разрушений. В случае обнаружения трещин или конструктивных отверстий, старых и ненужных гнезд розеток, пустот и прочих внутренних разводок – все должно быть зашпаклевано. Недостатки необходимо немедленно устранить и желательно с помощью гипсовой штукатурки.

Розетки устанавливаются с закрытием слотов после установки. Самый бюджетный вариант сделать неплохую звукоизоляцию - использовать обычную декоративную штукатурку. Для этого вам нужно приобрести готовую штукатурную смесь, приготовить раствор с параметрами, когда шпатель “стоит в сметане” добиться желаемой консистенции и приступать к работе. Оптимальная пропорция – это одна часть воды / две части смеси. При приготовлении штукатурной смеси собственными силами из песка и цемента придерживайтесь доли: три к одному.

Чтобы подготовить стены к штукатурке, необходимо их хорошенько очистить и загрунтовать. Стены необходимо полностью очистить от старой каски, обоев или других вещей. Если невозможно полностью очистить стены (по объективным причинам), то их следует обработать специальным грубым составом клеющей грунтовки. Состав придется нанести не менее двух слоев, завершающим этапом в любом случае станет проход традиционной грунтовкой.

Далее вам нужно будет установить маяки. Маяки устанавливаются по всей поверхности стены. Затем выполняется штукатурка. Следующий шаг – выравнивание стены. После полной сушки стены можно окрасить или, лучше всего, – покрыть звукоизоляционными обоями.

Звукоизоляция: минеральная вата и гипсокартон.

Если вы решите установить изоляционную структуру из минеральной ваты и гипсокартона, нужно быть готовым к уменьшению площади комнаты. Установка выполняется следующим образом:

1. Монтаж профилей скелета на пол или потолок. Рамка может быть направленного плана, потолочной или вертикальной. Шаг рамки 60 см.;
2. Рама из гипсокартона или листов гипсового волокна собирается вдоль всех стен;
3. Несущей профиль вставлен внутри конструкции. Все профили отмечены маркиром. Очень важно, чтобы конструкция не была жестко закреплена к стене – иначе она не будет изолировать помещение от вибраций и звукоизоляция стены будет не достаточно эффективной;
4. Профили изолированы резиновыми прокладками или изоляцией демпферной ленты;
5. Зазор между профилями и стенами должен составлять 5-6 миллиметров;
6. Зазор усиливается и промазывается герметиком;
7. Рама заполнена наполнителем-изолятором (минеральная вата). Минеральную вату при при работах по звукоизоляции стены в квартире следует укладывать максимально плотно. Если этот принцип нарушен, структура может превратиться в звукопроводящее устройство;
8. Полиуретановая пена может использоваться для заполнения профилей, которые также будут выступать в качестве шумо – звукопоглотителя;
9. Рама закрывается гипсокартоном. Гипсокартон может быть уложена в два слоя, но в этом случае слои должны быть смещены относительно друг друга;
10. Слои гипсокартона желательно устанавливать на клей, что также снижает возможный уровень шума;
11. Стены выравниваются шпаклевкой, далее клеятся звукоизолирующие обои или производится окрашивание.

Как монтируется звукоизоляция стены в квартире своими руками и какие материалы лучше использовать, смотрите наш видео обзор:

Звукоизоляция с применением звукоизоляционных панелей для стен

В мероприятиях звукоизоляции можно использовать современные звуконепроницаемые панели. Такие панели прикреплены к стенам или потолку специальными защищенными узлами. Звукоизоляционные панели обладают отличными характеристиками поглощения шума. Настенные панели монтируются следующим образом:

1. Стекловолокно устанавливают по всей длине стены;
2. Соединения герметизированы силиконовым герметиком;
3. Панели прикреплены к стене на антивибрационном дюбеле, гипсокартон прикреплен с помощью самонарезающимися винтами.

Дополнительная опция по усилению звукоизоляции заключается в следующем – после заделки трещин в стенах даже больших толщин, лучше использовать звукоизолирующие обои. Обычно это изолятор рулонного типа, приклеивается к стене в качестве грунтовки перед наклейкой декоративных обоев. Толщина прокладочного слоя составляет 5 миллиметров. В квартирах распространена звукоизоляция панелями зипс, у них есть готовые решения.

Другие популярные методы звукоизоляции

Вы также можете выполнять шумоизоляцию стен комнаты с минеральной ватой, каменной ватой или целлюлозно-волокнистой изоляцией. Материалы хорошо справляются с поглощением шума из-за их волокнистой структуры.

ВАЖНО! При выполнении звукоизоляционных работ собственными руками настоятельно не рекомендуется использовать листы пенопласта – он создает не нужный парниковый эффект и работает как утеплитель.

Звукоизоляция потолка в квартире

Работа по звукоизоляции потолка в основном аналогична работе, выполняемой звукоизоляции для стен. Еще раз настоятельно рекомендуем не использовать профили, прикрепленные к потолку.

ВАЖНО! В случае крепления подвески непосредственно к потолку эффект шумоизоляции не защитит от вибраций вдоль монолитных поверхностей бетонных перекрытий.

Звукоизоляция потолка в квартире требует использовать специальные потолочные подвески или смонтировать каркас деревянных балок скрепленных с ними профилей с шагом 60 см., затем закрыть слоями гипсокартона.

Для этого по обеим сторонам комнаты необходимо монтировать металлические уголки с крыльями около 8 сантиметров на высоте около 7 – 10 сантиметров от потолка. На углах закрепляем деревянный брус. Под брус устанавливаем резиновые прокладки. Затем вы должны прикрепить потолочный профиль. Расстояние между профилями составляет 60 см.

Лучшая шумоизоляция потолка своими руками. Все нюансы и весь процесс смотрим на видео:

Резиновые прокладки лучше располагать под лучами. Вы можете купить готовые изделия или сделать их своими руками. Профили укладываются на деревянные стержни с шагом около 60 см. Профиля должны крепиться очень мягко, так как при работе с деревянными брусками они могут пойти изгибами.

Конструкция решетки является предпочтительной. Опять же, как и для звукоизоляции стен, вы должны блокировать пустоты и полости минеральной ватой, далее зарывая их листами гипсокартона (или гипсоволокна). Лучшую шумоизоляцию обеспечат два слоя материала. Затем вы должны выполнить затирку потолка шпаклевкой и окрасить в нужный цвет. Как всегда советуем оклеить звукоизолирующие обои, которые дополнительно усилят шумоизоляцию потолка.

Звукоизоляция под натяжным потолком в квартире

Очень часто в современных комнатах установлен натяжной потолок. Звукоизоляция под подвесным потолком гораздо проще, чем при традиционном методе с усилением рамы на потолочных конструкциях.

Чтобы установить шумоизоляцию для натяжного потолка, необходимо закрепить минеральную вату в пластинах специальными дюбелями. Затем собирается обычный натяжной потолок. Такие конструкции не связаны с типовым потолком бетонных плит через профили, поэтому звук просто не может распространяться!

Потолочный потолок относится к так называемым двухуровневым структурам. Существует два способа борьбы с натяжным потолком:

• гарпунная система;
• клиновая система.

Первый – очень простой и удобный способ, который не требует специальных навыков. Монтаж стопорных гарпунов происходит на стадии производства, поэтому очень важно очень точно измерить размер комнаты. Необходимо заказать немного меньше, чем фактическая площадь комнаты.

Метод клина осуществляется только наемными профессиональными работниками. Однако этот метод универсален из-за отсутствия гарпуна. Точно удерживаемые размеры пленок не нужно соблюдать. Его можно многократно вытягивать, отрезая ненужные кусочки.

Как выполняется звукоизоляция под - пошаговый метод показан в видео обзоре:

Звукоизоляция пола

Для работы с звукоизоляцией полов используется специальная стяжка. Стяжку выполняют по специальному вибрационному материалу, который выполняет функцию изоляции шума. Итак, для пола вам понадобится специальная стяжка. В качестве материала для прослойки можно выбрать минеральную вату.

Порядок работы:

1. удаление существующего покрытия;
2. чистка полов;
3. ремонт углублений, выравнивание;
4. монтаж стойких вибрационных прокладок по краям стен выше уровня стяжки;
5. монтаж маяков;
6. укладка изоляционного материала вдоль маяков;
7. фиксация звукоизолирующего материала;
8. приготовление песчано-цементной стяжки (опять же, это три к одному) – она должна быть не слишком влажной, почти полусухой, без выхода воды на поверхность;
9. заполняя звуконепроницаемый соединитель толщиной около дюйма;
10. прокладка армирующей сетки;
11. укладывая звукоизолирующий раствор той же толщины, что и в предыдущем случае;
12. выравнивание поверхности с уровнем, удаление маяков и вытирание поверхности;
13. накладывая декоративный слой на напольное покрытие.

Работы по звукоизоляции комнаты являются частью звукоизоляционных работ всей квартиры. Чтобы улучшить шумоизоляцию в вашем помещении, необходимо выполнить тот же набор работ звукоизоляции во всех комнатах квартиры – коридорах, кухнях, ванных комнатах, туалетах и т. д.

Звукоизоляционные работы больше не являются роскошью. В нашем мире, где постоянный фон шума действует как разрушительный ураган, вызывающий большой дискомфорт, соблюдение приемлемого уровня шума является важным фактором сохранения психического и физического здоровья людей.

Как правильно сделать звукоизоляцию пола, чтобы шумоизоляция была безупречной смотрим видео процесса монтажа материалом Термозвукоизол (ТЗИ).

Сегодня мы поговорим о том, какие меры необходимо предпринять для обеспечения акустического комфорта в частном доме, определим основные принципы звукозащиты, развенчаем распространённые мифы о системе звукоизоляции.

Спросите любого владельца частного дома, знает ли он, что такое звукоизоляция, и вы услышите уверенный положительный ответ. Но большинство из них отметят, что их жилище недостаточно комфортно с точки зрения акустики. Всё дело в том, что в нашей стране только зарождается культура профессионального частного строительства. Это у нас могут начать работы без детального проекта, у нас очень часто заказчик сам руководит работами, таким образом, остаётся один на один с бригадой строителей. Застройщик с головой погружается в море технических проблем и задач, тогда как вопросы звукоизоляции обычно отодвигаются на второй план или решаются на основе «опыта» и «практики», а не точных расчётов. Традиционные представления об эффективной шумоизоляции жилища, к сожалению, переполнены мифами и заблуждениями. Как следствие, проблема обозначается уже во время эксплуатации здания, но что-то исправить на данном этапе крайне сложно и дорого.

Оптимальные акустические характеристики здания — это одна из важнейших составляющих ощущения комфорта и уюта от пребывания внутри жилого помещения. В свою очередь, постоянное звуковое давление в доме может вызывать у его обитателей психологический и физиологический дискомфорт, стрессы, ухудшение слуха и общего самочувствия. Однако излишняя тишина (уровень шума ниже 10 дБ) является причиной появления беспокойства и тревоги — звуки и шумы нужны человеку, главное достичь компромиссного значения их уровня. Комфортными считаются показатели шума в жилых помещениях в пределах 10-25 дБ. Строительные и санитарные нормы для жилья не допускают превышения отметки в 45 дБ.

Что такое шум

От чего же нам изолироваться? Шум — вот наш главный противник. Чтобы эффективно с ним бороться, надо изучить его основные виды, причины возникновения, характер движения. Шумы представляют собой хаотичные комбинации звуков, которые для человека не несут никакой информации и негативно влияют на его нервную систему. Звук, в свою очередь, это такое физическое явление, которое вызывается волновыми колебаниями среды. Звуки характеризуются показателями амплитуды и частоты.

Источники шума могут находиться как внутри помещения, так и за его пределами. Нежелательные звуки возникают от работы бытовых приборов, перемещения и деятельности людей, функционирования внутридомовых инженерных систем и коммуникаций. Серьёзный дискомфорт вызывают внешние постоянные шумы, идущие от железной дороги, автомобильной магистрали, аэропорта, так как они имеют самый высокий уровень.

В строительной акустике различают несколько видов шума: воздушный, ударный, структурный.

	Воздушный шум вызывается волновыми колебаниями воздуха (музыка, плачь ребёнка, работающий двигатель автомобиля…) Эффективность, с которой конструкции снижают уровень шума, оценивается индексом звукоизоляции Rw и измеряется в децибелах.
	Ударный шум возникает из-за механических воздействий на конструкции зданий, чаще всего на перекрытия (шаги, перемещение мебели…) Уровень звукоизоляции от ударного шума Lw отображает соответствующие характеристики стен и перекрытий, он также измеряется децибелами.
	Структурный шум представляет собой особые звуковые колебания, которые перемещаются по конструкциям здания. То есть в основе этого определения лежит классификация по типу распространения, а не по принципу возбуждения. И ударный и воздушный шум может стать структурным. Так, например, звуки пианино по воздуху доходят до неизолированных перегородок и перекрытий, трансформируются в структурные шумы и по строительным конструкциям разносятся по всему дому.

В зависимости от того, какого типа шумы появляются внутри помещений, применяется конкретный комплекс мер по их изоляции. Мы должны искусственными преградами снизить уровень шума до комфортных показателей.

Методы и принципы борьбы с шумами

Итак, первая наша задача состоит в том, чтобы изолировать помещения от наружного воздушного шума. Здесь всё достаточно просто, на первый план выходят характеристики ограждающих конструкций — окон, дверей, наружных стен. Чем лучше их звукоотражающие свойства, тем меньше нежелательных звуков попадёт вовнутрь дома. Выбирая определённые изоляционные материалы и технологии, мы можем манипулировать такими свойствами.

Другая задача несколько сложнее — локализовать и рассеять звуковые волны в помещении, не допуская их трансформации в структурный шум. В данном случае очень важны звукопоглощающие характеристики внутренних конструкций, которые во многом зависят от грамотного выбора и корректного применения определённых строительных материалов.

Для защиты от воздушных шумов отлично подходят конструкции, выполненные из массивных, но вместе с тем пористых материалов. Тогда плотные лицевые поверхности отражают часть звуковой энергии в сторону его источника, а поры поглощают и рассеивают часть звуков. Внутри помещений довольно сложно и не рационально было бы использовать слишком массивные элементы, поэтому на выручку приходят многослойные конструкции, которые действуют по схожему принципу: облицовка (кирпич, гипсокартон, ГВЛ, вагонка…) отражает шумы, а слой в виде волокнистого материала (минеральная вата) или звукоизоляционной мембраны — рассеивает и поглощает.

Ударные шумы в частном доме можно нейтрализовать применением в конструкциях перекрытий упругих пористых материалов в качестве подложек и прокладок, гасящих возможные вибрации. Это может быть вспененная резина, пробка, плотный пенополистирол, полиуретан, пористый ПВХ. Отлично зарекомендовали себя в борьбе с ударным шумом волокнистые материалы, уложенные в пустотах немонолитных перекрытий.

Чтобы исключить распространение структурных шумов, конструкции, особенно подверженные повышенному звуковому давлению, монтируются к другим элементам здания не жёстко, а через различные прокладки. Примером могут служить различные конструкции плавающих полов, каркасные перегородки из гипсокартона, примыкающие к несущим перекрытиям и несущим стенам через демпферные ленты из вспененного полиэтилена (дихтунг), подшивные потолки на подвесах с прокладками, гасящими вибрации.

Задача номер три состоит в том, чтобы уменьшить генерирование шумов внутри дома. Для этого необходимо изолировать источники нежелательных звуков — бытовые приборы, коммуникации. Во-первых, шумное оборудование (агрегаты принудительной вентиляции, насосные станции, стиральные машины…) следует устанавливать или монтировать через упругие прокладки. Во-вторых, размещать его рекомендуют на максимальном удалении от защищаемых комнат — спальни, рабочего кабинета, детской. Если есть возможность, для шумного инженерного оборудования обустраивают специальные, хорошо изолированные подсобные помещения, такие как прачечная, котельная и так далее. Иногда некоторые его элементы даже выносят за пределы здания — например, на балкон.

Действенным методом повышения акустического комфорта в доме является грамотное проектирование внутреннего пространства. Следует распределить помещения на те, которые особенно нуждаются в изоляции от посторонних шумов (спальня, кабинет, детская комната…) и те, которые являются источником нежелательных звуков (игровая комната, гостиная с домашним кинотеатром, мастерская, бильярдная, хозяйственные помещения…). Их группируют и располагают на удалении друг от друга. Более того, иногда есть смысл жилые защищаемые комнаты располагать окнами во внутренний дворик, а другие помещения — на сторону фасада.

Решение вопросов звукоизоляции эффективнее и дешевле решать на стадии проектирования и строительства. В любом случае звукоизоляцию частного дома необходимо рассматривать как комплексную систему, где все элементы взаимосвязаны и имеют особое значение. Учтены должны быть все акустические факторы, действующие на здание. Так или иначе, изолировать следует все конструкции, элементы и узлы дома: наружные стены, перегородки, перекрытия, полы, потолки, каналы коммуникаций, окна, двери — об этом далее.

Звукоизоляция несущих стен

Наружные стены, выполненные из массивных материалов, сами по себе имеют неплохие звукоизоляционные характеристики, при этом чем «мощнее» конструкция — тем лучше. Некоторые материалы лучше других справляются с поставленной задачей. Хорошо отражают внешние шумы стены из монолитного бетона, которые не имеют швов и возможных щелей. Ракушечник и пенобетон благодаря своей пористой структуре не только отражают, но и гасят, поглощают звуковые волны. Неплохо «работает» силикатный и поризованный кирпич (не путать с пустотелым).

Для улучшения сопротивления внешним шумам наружные стены делают многослойными. Возможны различные комбинации из нескольких слоёв кирпича, разделённых звукоизоляционной минеральной ватой, или с воздушным зазором.

Улучшается звукоизоляция при грамотном возведении навесных вентилируемых фасадов с теплоизолятором, когда исключены посторонние шумы под облицовкой.

Хорошими акустическими свойствами обладают наружные стены, обшитые изнутри гипсокартоном. Это должна быть каркасная технология с применением слоя минеральной ваты. Следует обратить внимание, что кронштейны и направляющие профили необходимо крепить через эластичные прокладки, листы следует прикручивать с зазором от пола и потолка, который в последствии будет заделан нетвердеющим герметиком, например, акрилом. В особо серьёзных случаях может быть применён полностью независимый каркас из перегородочного профиля, так называемый экран, на некотором расстоянии отстоящий от основной стены, естественно он тоже заполняется ватой.

Облицовка наружной стены листами гипсокартона с помощью монтажного клея звукоизоляцию практически не улучшает, а иногда вызывает и прямо противоположный эффект — возникновение колебательной системы, звукового резонанса. Это касается и двухслойных стен, утеплённых пенопластом по мокрой технологии. К слову, вопреки расхожему мнению, пенопласт и экструдированный пенополистирол, являясь хорошими утеплителями, никак не помогают защититься от воздушного шума извне.

Как видим, использование массивных конструкций в сочетании с акустической минеральной ватой — наиболее действенный метод улучшить коэффициент звукоизоляции ограждающих конструкций. Однако следует обратить внимание, что плиты или маты из волокнистых материалов нужно надёжно фиксировать звукоизолированными креплениями и располагать в полостях с минимальными зазорами. Увеличивая слой ваты, мы улучшаем акустические характеристики всей конструкции.

Звукоизоляция перегородок

Межкомнатные перегородки в основном препятствуют распространению воздушных шумов. Но следует также принять меры по недопущению трансформации нежелательных звуков в структурные шумы.

Простенки из минеральных материалов (кирпич, бетон, гипсоблок…), как правило, имеют довольно сносные акустические характеристики и не требуют дополнительной звукоизоляции. В особых случаях их обшивают гипсокартоном со стороны защищаемого помещения, получая, таким образом, многослойную конструкцию с прослойкой минеральной ваты. Массивные перегородки лучше чем лёгкие каркасные справляются с низкочастотными шумами (сабвуфер домашнего кинотеатра, инженерное оборудование), поэтому в некоторых случаях выглядят предпочтительнее, даже если общий индекс звукоизоляции Rw у них ниже.

Каркасные перегородки, собранные на металлических профилях или деревянных брусьях, обязательно должны быть изолированы звукопоглощающими волокнистыми материалами. Если есть необходимость обеспечить более серьёзную преграду для распространения звуков, то следует увеличить толщину акустической ваты. Для этого применяют более широкие профили, например, самые популярные размеры оцинкованных CW и UW-стоек составляют 50, 75, 100 мм. Заметим, что вата должна укладываться на всю внутреннюю ширину каркаса, поэтому параметры профилей во многом определяют акустические характеристики готового простенка.

Нельзя забывать и том, что вата, предназначенная поглощать звуки, должна работать с эффективным отражающим слоем. Чем массивнее будет облицовка — тем надёжнее звукоизоляция. Тяжёлые листовые материалы, ГВЛ, ОСП, ГКЛ, ДСП для этих целей будут предпочтительнее, чем штучные, типа вагонки. Ещё лучше звук локализуется, если применять несколько слоёв обшивки с перекрыванием стыков.

Иногда прибегают к устройству простенков с несколькими независимыми каркасами, но они не очень эффективны ввиду того, что индекс звукоизоляции в сложных многослойных конструкциях увеличивается нелинейно. Так перегородка с одним каркасом шириной 75 мм всего на 25% имеет меньший индекс звукоизоляции, чем со спаренным каркасом по схеме 75+75.

Чтобы бороться со структурными шумами, направляющие профили перегородок крепят к стенам и перекрытиям через эластичные ленты. Оставляются зазоры между листовой обшивкой и ограждающими конструкциями, которые тщательно заделывают нетвердеющими герметиками.

Звукоизоляция перекрытий

Перекрытие многоэтажного дома должно противостоять воздушным и ударным шумам. Решается эта проблема путём звукоизоляции пола верхнего уровня и потолка нижнего. Воздушные звуковые волны с успехом задерживаются бетонными плитами или пирогом балочного перекрытия, состоящего из звукопоглощающих материалов и черновой обшивки. Немного сложнее дело обстоит с нейтрализацией ударных шумов.

В большинстве случаев приходится прибегать к различным конструкциям плавающих полов, которые прекрасно справляются со своей задачей. Они не связаны жёстко с основными элементами здания. Бетонную стяжку укладывают на слой пенопласта или экструдированного пенополистирола. Лаги деревянных полов монтируют через упругие прокладки. Выравнивающая подсыпка для сухой стяжки сборных полов также гасит ударные колебания. Плавающие полы устраивают после монтажа перегородок, так они оказываются изолированными от полов в других помещениях и не передают структурный шум. Между плавающими полами и стенами обязательно прокладывают демпферные ленты из вспененных эластичных материалов.

Определённую роль играют чистовые напольные покрытия, которые могут существенно влиять на акустический комфорт помещений. Например, линолеум, ковролин, пробка отлично гасят и поглощают шумы. Ламинат и паркетная доска также улучшат акустическую ситуацию при условии применения качественных подложек.

Серьёзную роль в звукоизоляции перекрытий играют подвесные потолки. В металлический каркас может быть вложена минеральная вата, да и простой воздушный зазор межпотолочного пространства участвует в локализации шумов. Чтобы избежать структурных шумов и резонирующих колебаний профили потолка следует монтировать к стенам через упругие ленты, под подвесы рекомендуется устанавливать прокладки, гасящие вибрации. Хорошо зарекомендовали себя натяжные потолки, которые вообще не крепятся к перекрытию и выполняются из не резонирующих плёнок ПВХ и тканей.

Звукоизоляция окон

Сопротивляемость здания уличному воздушному шуму зависит не только от характеристик наружных стен, но и от качества звукоизоляции окон.

Первое, на что следует обратить внимание, это площадь остекления, при увеличении которой обязательно ухудшается акустический комфорт в помещениях.

Немаловажным фактором является выбор правильного стеклопакета. Не всегда многокамерный стеклопакет лучше изолирует от шума, причиной тому сравнительно небольшие воздушные зазоры между стёклами. Особые звукоизоляционные характеристики имеют максимально широкие многокамерные стеклопакеты, в которых использованы дистанционные рейки разной ширины, так удаётся избежать резонансов, вызванных сильным транспортным шумом. Усиливают звукоизоляционный эффект, применяя массивные стёкла различной толщины. В любом случае, чем толще стекла и больше воздушные зазоры между ними, тем меньше шума пропускают окна. Если при производстве стеклопакета применяется стекло со специальными плёнками или триплекс, это также положительно повлияет на звукоизоляцию.

Влияет на акустику форма и конфигурация окна. Прямоугольные окна более «тихие» по сравнению с квадратными. Разделение светового проёма переборками из профиля на меньшие световые поля с применением нескольких стеклопакетов значительно повышает акустическую эффективность.

Для звукоизоляции очень важна степень герметичности притвора, которую можно обеспечить только хорошо отрегулированной фурнитурой и качественным уплотнителем. Третий, дополнительный контур уплотнителя также не будет лишним.

Естественно, необходимо, чтобы окно было грамотно установлено с соблюдением всех правил организации монтажных швов. Очень приветствуется использование звукоизоляционных материалов в пустотелых откосах.

Немного портит акустическую картину применение вентиляционных клапанов, но не более чем открытая на проветривание створка. А новые клапаны имеют своеобразный лабиринт для гашения звуков.

Звукоизоляция дверей

Одним из каналов передачи шумов являются дверные проёмы. Это касается как входной группы, так и межкомнатных дверей. Решение проблемы снова кроется в применении максимально возможных массивных коробок и полотен. Улучшить акустические показатели дверей можно, применяя конструкции с плотным притвором.

Более эффективную звукоизоляцию имеют конструкции с надёжным уплотнителем D-образного сечения, расположенным по всему периметру. Вентиляционные решётки и зазоры под полотном негативно сказываются на акустической картине внутри помещения. Поэтому в определённых случаях следует отдать предпочтение дверным блокам с порогом и глухим полотном с наплывом, естественно, без остекления и решёток.

Для звукоизоляции входа в дом часто применяют двойные двери, образовавшиеся откосы между которыми изолируют минеральной ватой. Более того, наружное полотно может быть заполнено волокнистым звукопоглощающим материалом.

Звукоизоляция инженерных систем и коммуникаций

Каналы коммуникаций нередко не только являются своеобразными мостиками передачи звуков, соединяя различные помещения, но иногда и становятся мощными генераторами воздушных шумов, нередко переходящих в структурные. Есть несколько путей решения этой проблемы:

1. Все коммуникации следует фиксировать к несущим конструкциям через упругие прокладки и крепежи.
2. Трубы отопления, водоснабжения и канализации (особенно стояки) оборачивают акустической минеральной ватой и обшивают коробами.
3. Вентиляционные каналы изолируют поглощающими шумы материалами.
4. Вентиляционные отверстия закрывают решётками с кулисами, шторками, жалюзями.
5. Установочные и монтажные электротехнические приспособления (подрозетники, распредкоробки, встраиваемые шкафы) максимально герметизируются.

Звукоизоляция на участке

Как ни странно, но большую часть наружных воздушных шумов можно остановить ещё за пределами частного строения. Так в Европе вдоль оживлённых автодорог, которые проходят около жилых массивов, очень часто устанавливают акустические экраны. Они также активно используются вдоль железнодорожных путей, возле действующих строек, производственных цехов, детских игровых площадок, шумных спортивных и торговых объектов. Экран шумозащиты отражает или поглощает звуковые волны, образуя за собой «акустическую тень». Иногда он действует комбинированно, объединяя в своей конструкции как шумопоглощающие панели с перфорацией и волокнистым наполнением, так и отражающие элементы из жёстких материалов.

Такие барьеры размещаются на границе участка, максимально близко к источникам шума. Они должны иметь существенную протяжённость и высоту от 3 метров, что, впрочем, не всегда сказывается негативно с точки зрения дизайна, так как есть прозрачные экраны из специального стекла и поликарбоната.

Несколько рядов зелёных насаждений на границе участка также помогут снизить звуковое давление на ваше жилище. Вьющиеся, густорастущие растения на заборе или фасаде также способны рассеивать и гасить большую часть шумов.

Подводим итоги

Мы рассмотрели основные элементы звукозащиты частного дома и уже можем сделать некоторые выводы:

1. Звукоизоляция в большей мере зависит от типа конструкций, чем от свойств материалов.
2. Особое внимание следует уделять примыканиям различных элементов здания друг к другу, применяя упругие демпферные прокладки и тщательно герметизируя швы.
3. Чем массивнее конструкция — тем лучше звукоизоляция.
4. Более широкий слой изолятора или более широкая воздушная камера эффективнее защищают от шумов.
5. Вместо массивных однослойных конструкций можно применить лёгкие многослойные.
6. Звукопоглощающие слои должны чередоваться с отражающими материалами.
7. Отверстия, проёмы, трещины в конструкциях снижают уровень их звукоизоляции.
8. Источники шумов необходимо сгруппировать и максимально удалить от защищаемых помещений.
9. Все звукоизоляционные материалы необходимо плотно прижимать друг к другу и к конструкциям.
10. Не все утеплители обладают звукоизоляционными свойствами.
11. Улучшить акустический комфорт можно, применяя в интерьере эластичные отделочные материалы, ворсовые напольные покрытия, мягкую объёмную мебель, плотные массивные шторы.
12. Начать защищаться от внешних шумов можно уже на территории участка.

В любом случае звукоизоляцию частного дома необходимо рассматривать как комплексную систему, реализацию которой эффективнее и дешевле производить на этапе проектирования и строительства.

Турищев Антон, рмнт.ру

№6(34)/2004

Достаточно часто истории, рассказанные нашими клиентами, похожи на анекдоты. Как в случае с обращением к нам сотрудников бухгалтерии одной крупной производственной компании. Рабочее помещение, в котором они располагаются, соседствует с кабинетом генерального директора. И во время разговора с поставщиками шеф настолько громко и эмоционально выражает свою позицию, что в помещении, где работают несколько сотрудников, преимущественно женского пола, вянут не только цветы. Причиной всему низкая звукоизоляция перегородки между данными помещениями. Несмотря на то, что стены между кабинетами в здании дореволюционной постройки имеют толщину около полуметра, источником повышенной слышимости являлся дверной проем между помещениями бухгалтерии и кабинета директора, наглухо закрытый еще с советских времен. Так как со стороны помещения отдела бухучета место бывшего проема загораживал шкаф, определить причину аномально низкой звукоизоляции самостоятельно сотрудникам компании оказалось не под силу.

Тем не менее, этот случай один из ярких примеров в практике звукоизоляции, когда минимальными затратами возможно существенно повысить звукоизоляцию между помещениями. Для этого потребовалось только вскрыть пространство данного проема и переделать его в соответствии с правилами хорошей звукоизоляции. В результате индекс изоляции воздушного шума увеличился на 15 дБ и сравнялся с величиной звукоизоляции кирпичной стены толщиной в два кирпича (Rw = 60 дБ).

В настоящее время при строительстве и реконструкции офисных помещений большое внимание уделяется вопросам безопасности работы персонала, а также обеспечению сохранности служебной информации. Для этого применяются разнообразные системы контроля доступа, оповещения, сигнализации и т.п. Вопрос обеспечения требуемой звукоизоляции наиболее "важных" офисных помещений также входит в число мероприятий по безопасности. Прежде всего, под помещениями, требующими специального акустического режима, понимаются комнаты для проведения переговоров, а также кабинеты высшего руководства компаний.

Рассмотрим несколько вариантов конструкций для устройства звукоизоляции таких помещений. При решении проблемы обеспечения конфиденциальности переговоров, как правило, в первую очередь возникает необходимость повышения звукоизоляции именно стен и перегородок, ограждающих данное помещение. Этому существует свое объяснение. Дело в том, что любое, пусть даже самое тонкое межэтажное перекрытие, выполненное из железобетонных плит, обеспечивает индекс изоляции воздушного шума в районе Rw = 48 дБ. При этом полая внутри перегородка на металлическом профиле, обшитая листами гипсокартона с двух сторон, имеет звукоизоляцию не более Rw = 40 дБ. Так как последняя конструкция по факту является одной из самых распространенных ввиду ее простоты и относительной дешевизны при разделении большого офисного пространства на отдельные рабочие помещения, предпочтение отдается именно ей.

Что такое звукоизоляции перегородки величиной 40 дБ? Это означает, что при громком разговоре с уровнем L = 80 дБА ("разбор полетов") в соседнем помещении возможно особо не напрягая слух, слушать весь разговор.

Стоит отметить, что примерно аналогичной величиной звукоизоляции (Rw = 40 дБ) обладают конструкции алюминиевых перегородок с двойным остеклением. Поэтому, если необходимо получить действительно высокие показатели звукоизоляции (а значение индекса изоляции воздушного шума при этом рекомендуется не менее Rw = 54 дБ), от таких конструкций лучше отказаться.

В случае, когда речь идет о возведении новой перегородки с высокими звукоизоляционными свойствами, в качестве эффективной конструкции предлагается рассмотреть перегородку на двух независимых каркасах с обшивкой двумя слоями гипсоволокнистых листов с каждой стороны. Схема данной перегородки приведена на рис.1. В данном случае применятся система, состоящая из двух независимых металлических каркасов типа "Кнауф" толщиной по 50, 75 или 100 мм, которые с двух сторон обшиваются листами ГВЛ в два слоя толщиной по 12,5 мм каждый. При монтаже данной конструкции все элементы металлических каркасов, а также торцы листов ГВЛ примыкают ко всем прочим конструкциям, в т.ч. и несущим, через слой виброизоляционного материала "Вибросил-К" толщиной 6 мм. Металлические каркасы монтируются параллельно относительно друг друга с зазором не менее 10 мм для исключения возможных связей между собой. Внутреннее пространство перегородки заполняется звукопоглощающими базальтовыми плитами "Шуманет-БМ" на толщину, равную не менее 75 % от общей внутренней толщины перегородки. Для случая использования двух каркасов толщиной по 100 мм, внутри перегородки размещается три слоя плит "Шуманет-БМ " толщиной по 50 мм каждый. Индекс изоляции воздушного шума перегородкой на двух каркасах по 100 мм с общей толщиной 260 мм равен Rw = 58 дБ, перегородка на основе профилей толщиной по 50 мм обеспечивает величину звукоизоляции равную Rw = 54 дБ при толщине 160 мм.

Рис.1. Схема устройства звукоизолирующей перегородки из гипсоволокнистых листов на двух независимых каркасах

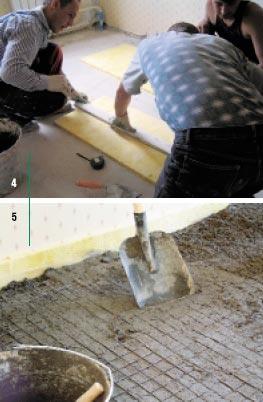

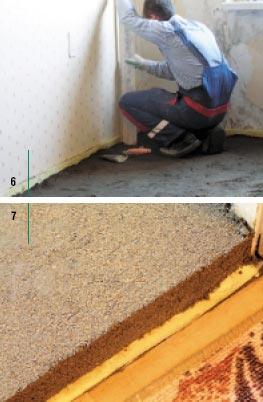

Рис.1. Схема устройства конструкции звукоизоляционного пола

Уже существующая между офисными помещениями перегородка в полкирпича или выполненная из легких бетонных блоков (шлакобетон, пемзобетон и т.д.) толщиной до 160 мм имеет индекс изоляции воздушного шума не более 47 дБ. И в этом случае, при устройстве комнаты переговоров звукоизоляция такой стены может быть увеличена с помощью панелей дополнительной звукоизоляции ЗИПС -7-4 толщиной 70 мм. Данные панели непосредственно монтируются на стену, звукоизоляцию которой требуется увеличить. При этом индекс изоляции воздушного шума увеличивается на 10 дБ и в сочетании со стеной из полнотелого красного кирпича толщиной 120 мм составляет около Rw = 57 дБ.

Здесь следует отметить, что дополнительная звукоизоляция потолочного перекрытия, в случае необходимости, осуществляется также при помощи панелей ЗИПС . Помимо панелей ЗИПС-7-4, обеспечивающих дополнительную звукоизоляция 10 дБ, для увеличения звукоизоляции перекрытия могут применяться панели ЗИПС-Супер толщиной 130 мм и индексом дополнительной изоляции 13 дБ.

Если в перегородке между помещениями предполагается наличие дверного проема, нет смысла выполнять саму перегородку со звукоизоляцией существенно превышающей изоляцию дверного блока. При этом двери, обеспечивающие индекс изоляции воздушного шума более Rw = 30 дБ, считаются звукоизоляционными, следовательно, для всех случаев установки одной стандартной двери в перегородку между помещениями, сама перегородка может вполне иметь индекс не более 40 дБ.

В тех случаях, когда вопросу обеспечения требуемой звукоизоляции отводится должное место, дверные проемы необходимо в обязательном порядке выполнять в виде тамбура, т.е. с последовательно установленными одна за другой дверьми. К самим дверям предъявляются следующие требования:

1. Полотно двери должно быть массивным. Квадратный метр поверхности полотнища должен весить не менее 30 кг;
2. Качественное (двойное) уплотнение выполняется по контуру всех притворов с помощью резинового уплотнителя;
3. Обязательно наличие либо порожка, либо уплотнителя-гильотины, который опускается и уплотняет щель под дверью, в состоянии, когда дверь закрыта.

Во внутреннем пространстве тамбура поверхности стенок и потолка облицовываются звукопоглощающим материалом, например стеновыми панелями "Ecophon " толщиной 40 мм.

Для увеличения изоляции пола от воздушного шума со стороны комнаты переговоров или кабинета руководителя выполняется конструкция пола на упругом звукоизолирующем слое - так называемый "плавающий пол". В отличие от случая изоляции ударного шума, толщина упругого слоя в конструкции плавающего пола должна быть на порядок больше. Кроме этого звукоизоляционный материал, применяемый в конструкции пола, помимо требуемых упругостных свойств, должен обладать высоким значением коэффициента звукопоглощения (Alphaw >= 0,7). Чтобы увеличить изоляцию воздушного шума перекрытия на величину 6 дБ необходимо выполнить следующую конструкцию, показанную на рис.2:

• на плиту перекрытия укладываются два слоя звукоизолирующего материала - плиты из стеклянного штапельного волокна Шумостоп-С2 толщиной по 20 мм. При этом на все стены данного помещения заводится прокладка из одного слоя материала Шумостоп-С2 толщиной 20 мм и высотой чуть большей высоты устраиваемой стяжки.
• поверх материала Шумостоп-С2 настилается разделяющий слой из полиэтиленовой пленки, по которому устраивается бетонная выравнивающая стяжка толщиной 80 мм, армированная металлической сеткой для придания ей повышенной механической прочности.

4,5,6,7 - процесс устройства конструкции звукоизоляционного пола

При устройстве стяжки необходимо исключить все возможные жесткие связи с боковыми стенами (именно для этого применятся кромочная прокладка из одного слоя плитШумостоп-С2 по периметру помещения), а также в местах прохождения сквозь стяжку труб различных коммуникаций (отопление, водоснабжение, кондиционирование и т.п.). В случае наличия жестких связей между стяжкой и другими строительными конструкциями или коммуникациями, звукоизолирующая эффективность "плавающего" пола может снизиться до 2 дБ, что лишает его выполнение практического смысла. В таких случаях трубы, перед тем как выполнять стяжку, обертываются слоем виброизоляционного материала "Вибросил-К" толщиной 6 мм.

Когда речь идет о мероприятиях по изоляции воздушного шума, необходимо отдельно отметить колоссальное влияние щелей и отверстий на снижение акустического эффекта. Нижеследующий пример наглядно это демонстрирует. Достаточно в перегородке площадью 15 квадратных метров (среднестатистическая стена размером 3х5 м) выполнить сквозное отверстие сечением 20х20 мм, т.е. площадью примерно в 40 тысяч раз меньшей, чем сама перегородка, чтобы величина индекса изоляции воздушного шума данной стены снизилась на 20 дБ!

При этом стоит обратить внимание на то, что мероприятия "по добавлению" звукоизоляции с помощью одной из самых на сегодняшний день эффективных конструкций - панелей дополнительной звукоизоляции ЗИПС-Синема толщиной 130 мм и стоимостью более 30 евро за квадратный метр позволяют увеличить изоляционный показатель только на 13 дБ.

Поэтому прежде чем проводить какие-либо работы по дополнительной звукоизоляции помещения, прежде всего, требуется тщательно заделать все имеющиеся в конструкции стен и перекрытий трещины, щели и отверстия. Вопреки распространенному мнению о том, что монтажная пена здесь является наилучшим средством, необходимо отметить, что это не так. Для заделки швов и отверстий лучше применять плотные и при этом эластичные материалы. Такие как, например, акриловые герметики или шпаклевки. Перед тем как зашпаклевать отверстие или трещину рекомендуется его "расшить" (расширить) как можно глубже, чтобы слой в данном случае уже "акустической" шпаклевки был как можно толще.

Для дополнительного увеличения звукоизоляции помещений переговорных комнат и кабинетов руководителей, а также для создания в них комфортной акустической обстановки в качестве материалов для декоративной отделки стен и потолков применяются специальные звукопоглощающие акустические потолки и стеновые панели. Их задача "поглотить" отраженный звук в помещении, сделав его более "заглушенным". Практика подобной отделки помещений кабинетов руководителей существует еще с советских времен, и тогда фраза о "решениях, принятых в тиши кабинетов" принимает для нас вполне конкретный, технически информативный смысл.

В качестве звукопоглощающих конструкций потолков в офисных помещениях у нас в стране широкое распространение получил шведский подвесной потолок марки "Еcophon" , который внешне практически не отличается от недорогих декоративных потолочных плит типа "Байкал". Главное отличие акустической модели подвесного потолка в материале, из которого изготавливаются потолочные плиты. Это супертонкое стекловолокно с микропористым декоративным покрытием, которые в совокупности обеспечивают значение среднего коэффициента звукопоглощения (?w) не менее 0,9, при условии, что само значение коэффициента может изменяться от 0 до 1. Значение? = 0 соответствует полному отражению звука от поверхности, а при? =1 весь звук, попавший на данную поверхность, поглощается.

Необходимо отметить еще один тип подвесных звукопоглощающих потолков на основе жестких перфорированных плит. Это могут быть как листы гипсокартона (изделие имеет наименование ППГЗ: плита перфорированная гипсокартонная звукопоглощающая, производства концерна "Кнауф"), так и листы МДФ, шпонированные ценными породами дерева (плиты "SuperAcoustic", производства Израиль). Данные конструкции применяются как в комбинации со слоем звукопоглощающей минеральной ваты типа "Шуманет-БМ", так и в качестве самостоятельной звукопоглощающей конструкции резонансного типа.

Для акустической отделки стен применяются звукопоглощающие стеновые панели, которые имеют показатели среднего коэффициента звукопоглощения в диапазоне 0,7 - 0,95. На сегодняшний день на рынке представлены следующие виды акустических стеновых панелей:

• панели "Ecophon" c микропористой окраской или тканевой отделкой лицевой поверхности;
• металлические перфорированные стеновые панели "SoundLux", отечественного производства;

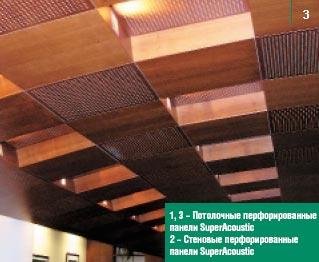

• перфорированные МДФ-панели "SuperAcoustic", шпонированные ценными породами дерева, из Израиля;
• панели из тонкого прессованного древесного волокна "Геракустик" австрийского производства

и, конечно, морально нестареющие, перфорированные гипсокартонные плиты ППГЗ, которые также успешно решают поставленные задачи при относительно невысокой для акустических стеновых конструкций стоимости.

Довольно часто как в многоэтажных, так и в небольших зданиях жители сталкиваются с проблемой постоянных шумов, доносящихся с улицы либо из соседних помещений. Иногда причину шума сложно определить, он может иметь следующую природу:

• структурную - распространяется через несущие конструкции здания;
• воздушную - распространяется по воздуху;
• ударную - распространяется в полостях перегородок и стен.

Даже если шумовой источник расположен за пределами здания, то из-за размеров помещения возможен шумный гул из-за отражения звуков. Причина шума может быть разной: строительные работы около дома, соседи, любящие музыку, лай собак. Словом, спокойная и тихая жизнь может нарушаться постоянно, если не заняться вопросом шумоизоляции здания.

Факторы шумоизоляции помещений

Шумоизоляция зданий во многом зависит от их массивности. Создавать цельные и толстые стены не совсем рационально по ряду причин, одна из которых - заметное увеличение нагрузки на фундамент. Конструкция может просто не выдержать большого веса стен из тяжелых материалов, и дом рухнет. Более логичным способом является применение многослойных шумоизоляционных конструкций, в которых материалы с разной площадью чередуются между собой. Пока все шумы преодолеют многослойные препятствия, они практически рассеиваются.

Применять при строительстве только учет взвешенного индекса изоляции воздушного шума недостаточно, иначе все низкочастотные шумы не будут приняты во внимание. Критерий Rw ориентирован только на звуки частотой 50 Гц и выше, что аналогично речи человека или звуку бытовой техники. Конструкцию стен необходимо подбирать сразу с учетом работы стены в различных частотах: низких, средних и высоких. Поэтому руководствоваться нужно только полным спектром R, что и делает компания «КВАРТА ПЛАСТ» при производстве изоляционных материалов высокого качества.

Звукоизоляция помещений

Проблема звукоизоляции комнаты заключается в наличии щелей в стенах и ударном шуме.

В первую очередь при анализе звукопоглощающих свойств помещения стоит помнить о небольших, но весьма важных деталях - наличии всевозможных щелей. Если в стене или дверях имеются даже самые небольшие отверстия, то заниматься вопросом шумоизоляции бессмысленно: шумы все равно будут спокойно проходить через данное маленькое пространство. Прежде чем проводить шумоизоляцию, нужно обязательно заделать все имеющиеся щели и трещины.

Часто в зданиях встречается так называемый ударный шум , который возникает из-за того, что внутреннее пространство конструкций пустует. Для устранения проблемы его необходимо заполнить шумоизоляционным материалом, а также использовать демпфирующие прокладки. Особенно это касается обрешетки из деревянных брусьев или металлического профиля.

Использование акустической облицовки для звукоизоляции комнат и зданий

Решить вопрос шумоизоляции легко можно с помощью специальной шумопоглощающей облицовки для зданий. Акустическая облицовка заметно снижает уровень внешних шумов, эффективность ее применения определяется также и фактором субъективного воздействия, который рассчитывается по усредненному спектру шума в строящемся или уже существующем здании. Чаще всего шумопоглощающую или звукопоглощающую облицовку помещают на потолке или верхних частях стен, при этом она по возможности должна находиться максимально близко к источнику шума, если он известен. Компания «КВАТРА ПЛАСТ» предлагает изоляционные материалы высокого качества, предназначенные как раз для максимально эффективной звуко- или шумоизоляции зданий.

Минимум лишних шумов - обязательное условие комфортного проживания в загородном доме. Как защитить обитателей коттеджа от нежелательных звуков? Нужна шумоизоляция жилых помещений.

Виды шумов

По способу возникновения шум можно разделить на две категории - воздушный и ударный (структурный). В первом случае звуковые колебания возникают и распространяются в воздухе, причём их источник может находиться как внутри здания, так и снаружи (человеческая речь, звуки от автомобилей, самолётов, поездов, аудио- и видеоаппаратуры и пр.). Во втором случае колебания возникают в толще ограждающей конструкции при механическом воздействии на неё (ходьба, падение предметов на пол, вибрация при работе инженерного оборудования, удары молотком при забивании гвоздей, сверление отверстий в стене и др.). Ударный шум передаётся в другие помещения через перекрытия и стены, притом на значительно большие расстояния, чем воздушный (распространяясь на несколько этажей).

На стадии проекта: расчет звукоизоляции (шумоизоляции) помещений

Как защитить дом от этих шумов? Значительного эффекта можно достичь при правильном проектировании здания. Если рядом с домом предполагается источник постоянного воздушного шума (например, автомобильная трасса), то рекомендуют обращать в его сторону фасад с минимальным числом окон и дверей: именно через них в дом проникает больше всего шума. Кроме того, помещения в коттедже, где будет источник повышенного шума (котельная, домашний кинотеатр и др.), следует располагать на удалении от комнат, где шум особенно нежелателен, - спальня, детская, кабинет. Имеет смысл предусматривать «шумные» помещения вдоль одной стены на одном или нескольких этажах. А очень громко работающие генераторы автономного электроснабжения желательно устанавливать в отдельно стоящем строении.

Звукопоглощение или звукоизоляция?

Зачастую потребители путают понятия «звукопоглощение» и «звукоизоляция». Звукопоглощение - процесс перехода звуковой энергии в тепловую. Величина данного показателя зависит от особенностей материала, которому на основании испытаний присваивают класс звукопоглощения (классы обозначают буквами А, B, С, D, E и т. д., где А - самый высокий). Если отделать помещение тонкослойными материалами с хорошим звукопоглощением (обычно они высокопористые - листовая пробка, акустическая штукатурка на основе лёгких заполнителей и пр.), то это повысит внутри него акустический комфорт, поскольку отделка будет поглощать избыточные отражения звука (уменьшит эхо). Однако она не решит вопрос звукоизоляции - существенного ослабления звука при его прохождении через ограждение, то есть уменьшения передачи шума в другие помещения. Звукоизоляция - это свойство не столько материалов, сколько конструкций (стен, перекрытий), способных частично отражать звук обратно в помещение и частично поглощать его. Высокими показателями по защите от передачи воздушного шума обладают прежде всего плотные и массивные однослойные стены и перекрытия. Так, согласно СП 51.13330.2011 «Защита от шума» (это актуализированная версия СНиП 23-03-2003), индекс изоляции воздушного шума R w для перегородок между помещениями в квартире должен составлять 43 дБ. Такой уровень звукоизоляции с избытком обеспечивает, например, стена толщиной в один полнотелый керамический кирпич (250 мм): её R w - 54 дБ. Или стена той же толщины из газобетонных блоков плотностью 600 кг/м 3: R w - 52 дБ. Несколько хуже в этом плане конструкции из щелевого керамического кирпича или пенобетонных блоков. Отметим, что увеличение толщины массивной стены вдвое приводит к улучшению её звукоизоляции всего на 15-20%.

Однослойные конструкции, тем более значительной толщины, в силу разных причин (высокая стоимость, большой вес) не всегда применимы (в частности, для устройства межкомнатных перегородок). Поэтому для защиты от шума чаще всего используют многослойные конструкции меньшей толщины, в составе которых есть жёсткие материалы, отражающие звук обратно в помещение (например, гипсокартонные или гипсо-волоконные листы), а также мягкие волокнистые материалы, поглощающие звук (обычно плиты или маты на основе каменного или стеклянного волокна).

Звукоизоляционные перегородки: звукоизоляция стен помещений

Чтобы уменьшить передачу воздушного шума за пределы помещения, предусматривают прежде всего звукоизоляционные каркасные перегородки. Обычно они представляют собой металлические П-образные профили или деревянные бруски, установленные с определённым шагом (чаще всего 600 мм), между которыми враспор уложены волокнистые плиты или маты. С обеих сторон профили обшиты гипсокартонными или гипсоволоконными листами. Толщину волокнистого материала и количество листов обшивки (стандартная толщина одного - 12,5 мм) выбирают в зависимости от требований по звукоизоляции. Как правило, толщина волокнистых плит или матов - 50-100 мм. Каркасная перегородка со 100-миллиметровой плитой и одним ГКЛ с двух сторон обеспечивает индекс изоляции воздушного шума о коло 50 дБ. Притом каждые дополнительные 50 мм звукопоглощающего материала (при общей толщине не более 200 мм) повышают уровень шумозащиты на 3-4 дБ. Увеличение слоя обшивки до двух листов с обеих сторон повышает R w перегородки ещё на 4-6 дБ. Из чего сделан каркас - в плане звукоизоляции большой роли не играет: хотя металл проводит звук лучше, чем древесина, толщина металлического профиля намного меньше толщины деревянного бруска, к тому же волокнистый материал полностью заполняет профиль, - и в итоге перегородка с металлокаркасом даже чуть лучше защищает от шума. Зато принципиальным моментом является способ фиксации каркаса к стенам, потолку и полу помещения. Чтобы избежать распространения ударного шума между этажами, места стыка каркаса и поверхностей, к которым он примыкает, обязательно нужно уплотнять виброизолирующими прокладками - как правило, лентами из полиуретана шириной примерно на 10 мм меньше, чем ширина направляющих каркаса.

С помощью такого каркаса, заполненного звукопоглощающим материалом, можно дополнительно изолировать от воздушного шума уже имеющуюся однослойную массивную перегородку (кирпичную, железобетонную и пр.). Притом ряд специалистов не рекомендуют фиксировать каркас непосредственно к перегородке, так как крепёжные элементы станут акустическими мостиками, через которые может распространяться ударный шум. Лучше крепить каркас к потолку и полу (обязательно через виброизолирующие прокладки) на расстоянии 10 мм от стены. Добавим, что существуют готовые решения для звукоизоляционной облицовки - бескаркасные сандвич-панели, состоящие из волокнистых плит с приклеенными к ним с наружной стороны одним или двумя ГКЛ. Панели монтируют к однослойным перегородкам с помощью виброизолирующего крепежа. Применение таких панелей - мера более дорогая, но и более эффективная в сравнении с установкой каркасной конструкции, поскольку в облицовке отсутствуют звукопроводящие элементы.

«Плавающий» пол: звукоизоляция потолка и пола

В загородном доме с перекрытиями по железобетонным плитам для изоляции ударного и воздушного шума предусматривают так называемый плавающий пол. Практически всегда предпочтительнее виброизолировать пол верхнего помещения, чем потолок нижнего, поскольку звукоизоляция потолка не спасает от проникновения в комнату ударного шума. «Плавающий» пол предполагает наличие звукопоглощающего слоя, который отделяет плиту перекрытия от цементно-песчаной стяжки толщиной 40-60 мм или сухой стяжки, служащих основанием для напольного покрытия. С этой целью используют, как правило, плиты из стеклянного или каменного волокна с высокой прочностью на сжатие, способные выдерживать значительные нагрузки.

Стандартная толщина звукопоглощающего слоя - 20-25 мм, при этом индекс снижения ударного шума у конструкции составляет 35-37 дБ. При увеличении толщины слоя до 50 мм указанный индекс возрастает примерно на 3 дБ. Обратите внимание: перед устройством цементно-песчаной стяжки рекомендуют обязательно настилать поверх плит полиэтиленовую плёнку, чтобы избежать проникновения влаги (цементного молочка) в плиты и швы между ними. Если это произойдёт, стяжка будет пересушена, что может привести к её растрескиванию. Кроме того, фрагменты стяжки могут стать звукопроводными включениями в конструкции пола. Другой важный момент: по периметру пола на всю высоту стяжки тоже необходимо укладывать звукопоглощающий материал (формируя своеобразную ванночку, где будет находиться стяжка). Это исключит передачу ударного шума от пола на стены. Также рекомендуют при фиксации плинтусов использовать виброизолирующие полиуретановые прокладки.

Если перекрытие выполнено из деревянных балок, то между ними укладывают звукопоглощающие плиты или маты - это защита от распространения воздушного шума. А подконструкцию для чистового пола (обычно - листы фанеры) крепят к балкам через упругие прокладки (например, листовую пробку или полиуретановую ленту): они препятствуют передаче ударного шума.

Звукоизоляция потолка может понадобиться тогда, когда надо минимизировать передачу воздушного шума из данного помещения в соседние. Эта мера будет актуальна для домашнего кинотеатра, котельной, гаража. Звукоизоляционная конструкция аналогична той, которую используют при устройстве перегородок: металлический каркас, звукопоглощающий материал, обшивка из ГКЛ или ГВЛ. Каркас фиксируют на верхнем перекрытии с помощью специальных металлических подвесов (желательно виброизолированных).

Особые решения

Главная задача, которую нужно решить, продумывая звукоизоляцию жилых помещений, - свести к минимуму возможность распространения шума от его источника в другие помещения дома. Это особенно важно для снижения уровня ударного шума. Так, нельзя допускать передачу вибрации от силовых агрегатов котельного и прочего инженерного оборудования на ограждающие конструкции. В противном случае меры по защите от шума, предусматриваемые в других помещениях, будут малоэффективны. Потому силовые агрегаты обязательно устанавливают на виброизолирующие прокладки из упругих материалов (резина и др.). А лучше всего, помимо применения прокладки, сделать под агрегат виброизолирующее основание в виде «плавающего» пола (либо по всему помещению, либо - что дешевле - только под оборудованием: выемку в плите фундамента или перекрытия). Особые меры нужны и для изоляции низкочастотного воздушного шума (близкого по своему спектру к ударному), производимого колонками домашнего кинотеатра. В частности, напольные колонки следует устанавливать на виброизолиюующие прокладки или на р плавающий» пол. А ограждающие кинотеатр перегородки по возможности должны быть массивными (для исключения резонанса с низкочастотными колебаниями) с облицовкой, содержащей звукопоглощающие волокнистые плиты.
