Ливневая канализация в частном доме своими руками. Ливневая канализация в частном доме – виды, устройство, правила монтажа Ливневка доме своими руками

Время чтения ≈ 3 минут

Качественная ливневая канализация является важной системой частного дома. Она обеспечивает быстрый отвод талой или дождевой воды, исключая их скопление в грунте вокруг строения. Наличие такой системы предупреждает преждевременное разрушение фундамента, образование луж во дворе. Существуют как бюджетные, так и более дорогие и надежные варианты ливневой канализации. Выполнить монтаж каждой из них можно своими силами.

Особенности устройства ливневых канализаций

Изготовление ливневой канализации, как на фото, обязательно должно начинаться с составления чертежей, определения оптимального вида системы, подбора ее составляющих. Самым простым решением является монтаж наземных желобов из бетона, которые будут отводить осадки за пределы обустраиваемого участка. Такая система оптимально подходит для небольших дачных домов.

Может укладываться ливневая канализация своими руками и под землей или иметь комбинированный тип (наземная + подземная). Оптимально проводить работы по монтажу таких систем сразу после строительства дома или при обустройстве двора, примыкающей к строению территории. Естественно, снимать асфальт или плитку для изготовления ливневой канализации неудобно: процедура займет чересчур много времени и приведет к значительной трате средств.

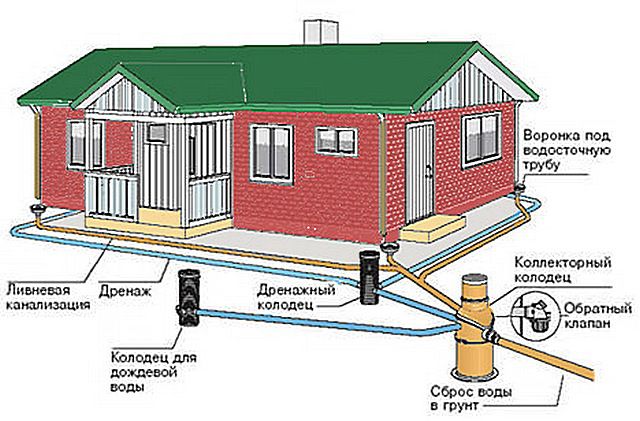

Структура ливневой канализации в частном доме

Создаваемая ливневая канализация на даче или возле частного дома должна состоять из водостока крыши и труб/желобов на территории. Поэтому к основным элементам системы можно отнести:

• водосточные желоба, заглушки и крепления;
• воронки, водосточные трубы, держатели труб;
• водоприемники (под решеткой на крыльце , под водосточными трубами);
• лотки, желоба;
• пескоуловители, канализационные трубы, фитинги.

Для укладки под землей рекомендуется использовать металлопластиковые трубы: они обладают долгим сроком службы, надежны и доступны. Водосточные трубы обычно изготавливаются из стали и покрываются защитной краской. Пескоуловители, лотки и желоба могут быть изготовлены из бетона, пластика, стали.

Как сделать ливневую канализацию без ошибок?

В первую очередь владелец должен составить подробную схему, на которой будут обозначены места расположения элементов. Дополнительно нужно провести расчет требуемого количества труб, пескоуловителей, водоприемников. Далее выполняется установка ливневой канализации по следующей инструкции:

• Вырыть траншеи под дождеприемники, пескоуловители и трубы.
• Подготовить подушку из щебня с учетом уклона труб в сторону коллектора или к другому месту отвода воды.
• Уложить геотекстиль вдоль траншей для защиты труб от промерзания.
• Провести установку дождеприемников, укладку труб, заглубленных желобов. Проверить качество соединения элементов.
• Обернуть трубы геотекстилем. Засыпать в траншеи щебень (исключая его попадание в дождеприемники, пескоуловители и желоба).
• Поверх щебня над трубами засыпать песок/землю. Над дождеприемниками и желобами установить решетки, предупреждающие попадание мусора в отсеки. Подсоединить выходную трубу к коллектору или просто вывести ее за пределы участка.

Чтобы готовая система справлялась с возложенными задачами, нужно при выборе элементов учитывать особенности региона. Для местностей, в которых дожди являются привычным явлением на протяжении всего года, рекомендуется использовать компоненты канализации с увеличенными размерами. В противном случае могут возникнуть проблемы с отводом воды.

Стать хорошим хозяином частного загородного участка – это не только возвести особняк и другие необходимые постройки – гараж, хозяйственные, подсобные помещения. Обязательно много внимания потребует – установка заборов и ограждений, ворот, посадка необходимых деревьев¸ создание зон отдыха, разбивка клумб или огорода, строительство теплиц и многое другое. И вот чтобы все это собственноручно созданное великолепие прослужило как можно дольше , необходимо позаботиться еще об одной важной составляющей – канализации.

Речь в данном случае идет не о той привычной , о которой, кстати, помнят всегда и все. А вот про иную нередко и забывают – имеется в виду «ливневка ». А ведь ливневая канализация своими руками – задача ох какая непростая, но не менее необходимая. Забывать про нее , и уж тем более – намеренно игнорировать будет непростительной ошибкой.

Не надо надеяться на то, что огромные массы воды, попадающие на участок после летних грозовых ливней или в период затяжных осенних дождей, во время весеннего массового таяния снега, уйдут сами собой, «рассосутся». Все это без ливневки может обернуться подтопленными подвалами или погребами, отсыреванием полов на первых этажах и в хозпостройках , быстрым «старением» фундаментов зданий, растрескиванием цоколей и отмосток около них, эрозией и полным разрушением проложенных путей подъезда к дому и пешеходных дорожек, заболачиванием участка, гибели садовых насаждений, другими серьезными неприятностями.

Одним словом, лучше один раз сделать качественную ливневую канализацию, чем постоянно бороться с последствиями «водных нашествий». Читаем, запоминаем, учимся!

Для чего нужна ливневая канализация. Основные ее элементы

Задача ливневой канализации проста и понятна – необходимо на территории обслуживаемого участка собрать всю дождевую или талую воду в специально проложенные для этого коммуникации, организовано перенаправить ее для прохождения первичной фильтрации, в случае необходимости – доочистки, а затем – собрать в аккумулирующие емкости или же сбросить в существующие канализационные городские коллекторы, в собственный дренажный коллектор с дальнейшим выводом на поля фильтрации или со стоком в природный водоем .

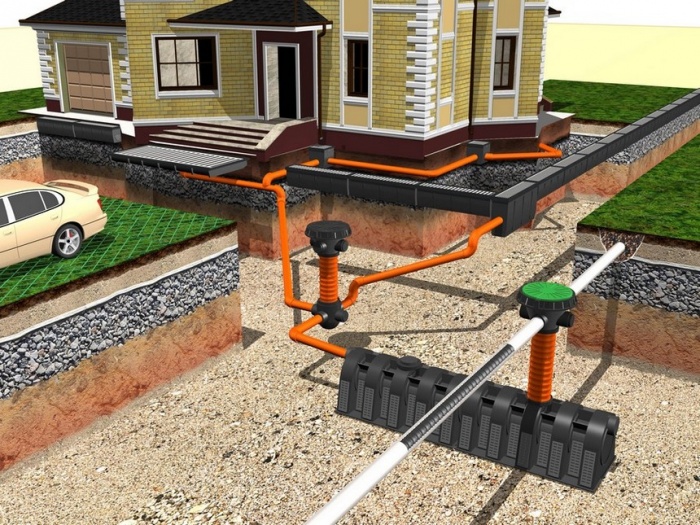

Говорить о какой-то единой модели ливневой канализации – просто невозможно. Ее конструкция может быть как самой простой, так и сложной, разветвлённой, оснащенной современными приборами доочистки воды. Это зависит и от величины обслуживаемого участка, и от , его особенностей, и от интенсивности и объемов выпадаемых осадков, и от степени загрязнения воды, и от других факторов. Тем не менее , можно говорить об об щности базовых элементов ливневки , которые в том или ином вида присутствуют в любой из создаваемых схем.

1 – Одна из важнейших составляющих – система сбора дождевой воды с крыш жилого домаи всех дополнительных пристроек. Ее задача – собрать весь объем воды в одно русло (или в несколько организованных потоков) чтобы потом перенаправить ее в коммуникации ливневки .

Ливневка начинается на крыше дома — с системы водостока

В настоящей публикации рассматриваться она не будет – посвящена отдельная статья нашего портала.

2 – Потоки воды должны попасть, в первую очередь , в дождеприемники . Здесь возможны два варианта – линейный и точечный.

— при линейной схеме роль дождеприёмников играют лотки (желоба ) установленные на уровне земли и забранные сверху решеткой . Обычно при таком подходе предусматривается небольшой искусственный уклон поверхности в сторону лотка. Кстати, длинные лотки неплохо справляются и с ролью переноса водного потока в сторону коллектора – а это возможная экономия на трубах и на земляных работах.

— при точечном расположении водосборников к ним делается уклон «конвертного типа». Типичные места установки таких приемников воды – под вертикальными трубами водостока, идущими с крыш, около входов в здание – в приямках у дверей, около водозабора во дворе и т.п . Дождеприёмники всегда связаны с системой подземных коммуникаций ливневой канализации.

Как правило, в «чистом» виде ни одна из схем не применяется – обычно ливневка сочетает в общей системе и линейные, и точечные принципы установки.

3 – Приспособления для предварительно, «грубой» фильтрации воды – сюда можно отнести решетки , корзины, песколовки, отстойники. Задача, — не допустить попадания большого количества мусора в подземные коммуникации во избежание их быстрого засорения.

Очень часто подобные устройства являются составной частью дождеприемников .

4 – система подземных труб, обеспечивающих передачу воды от дождеприемников до коллекторов или места сброса.

5 – даже не сильно разветвленная система поземных коммуникаций не может обойтись без колодцев – они позволяют проводить регулярные контрольные и профилактические мероприятия во избежание засоров канализации.

6 – возможно, для обладателей частных загородных участков, на которых создается ливневая канализация, это не имеет столь высокого значения, но все же нельзя не упомянуть о системе очистки воды. Например, дождевые стоки с городских улиц, автомагистралей, автостоянок, территорий промышленный или пищевых предприятий должны проходить обязательный цикл доочистки, иначе их просто запрещено сбрасывать в городские коллекторы. Так, вода проходит масло бензоотделение в специальных устройствах, тонкую очистку в угольных фильтрах и другие необходимые в конкретных условиях ступени. Кстати, это открывает возможности для большой экономии – например, на автомойках, ливневые канализации которых оснащены современными фильтрующими и очистными установками, «вторичная» вода становится вновь вполне применимой для мытья автомобилей.

Как бы то ни было, сбрасывать ливневые стоки в природные водоемы в городских условиях запрещено. Ставить или нет в своем личном хозяйстве систему доочистки – решать хозяину участка, хотя не исключено, что с такими требованиями могут выступить службы экологического надзора (например, открытие на своей территории автомастерской, другого мини-предприятия и т.п .)

7 – Наконец , конечный пункт т ранспортировки воды. Это может быть аккумулирующий резервуар, вода из которого может расходоваться на технические или сельскохозяйственный цели (достаточно только будет установить ). Если таковой потребности нет, то вода через коллектор может отводиться на поля фильтрации или просто сбрасываться в природный водоем или в централизованную канализационную систему.

Теперь, для того чтобы уметь правильно выбрать необходимые делали для создаваемой ливневой канализации, основные элементы будут рассмотрены несколько поближе .

Лотки и точечные дождеприемники

Начнем рассмотрение с самого начала, с точек сбора дождевой воды.

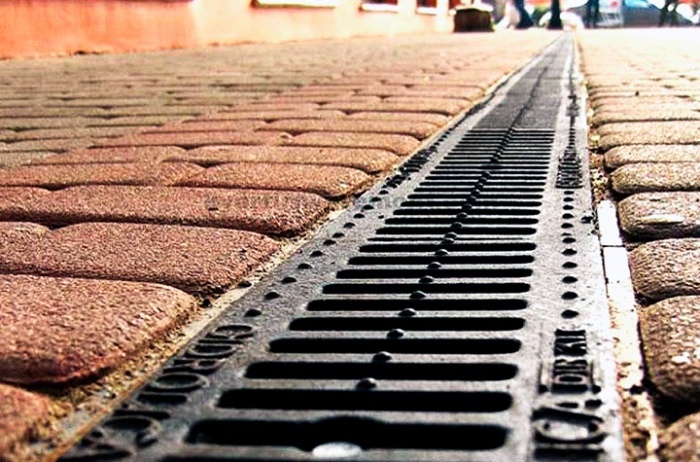

а) Лотки

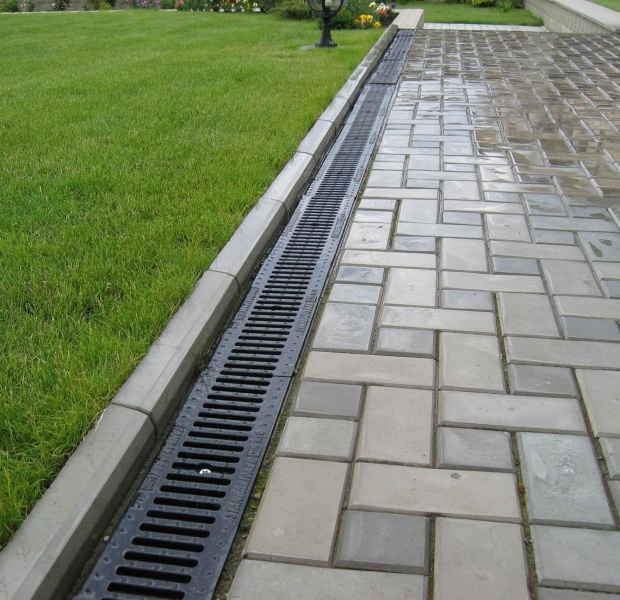

Как уже отмечалось, в ливневой канализации, которая полностью или фрагментарно организована по линейному принципу, основным местом сбора воды являются лотки. Казалось бы, ничего проще быть не может, а между тем у них тоже есть определённая классификация по нескольким параметрам.

• Если этот элемент ливневки находится на поверхности, то он просто не может не испытывать тех или иных внешних механических нагрузок. В зависимости от конкретного места установки лотка, можно выбрать один из классов допустимой нагрузки:

Класс допустимой нагрузки лотка	Предел механической нагрузки	Типичное место применения
А15	до 1,5 т	Самые слабые лотки, используются только в пешеходных зонах, на велосипедных дорожках, на парковых территориях, по периметру частных домов и т.п.
В125	до 12,5 т	Вполне справятся с массой легкового автомобиля, поэтому широко используются на автостоянках и автомойках, в гаражных кооперативах. Наверное, самое лучшее решение и для ливневки частного дома.
С250	до 25,0 т	Лотки используются в дорожном строительстве, на автозаправках, в крупных гаражах, на предприятиях автосервиса
D400	до 40,0 т	Предназначены для дорог с высокой интенсивностью грузового и легкового движения, на территории промышленных и автотранспортных предприятий
E600	до 60,0 т	Крупные логистические центры, в том числе - причалы, железнодорожные узлы и т.п.
F900	до 90,0 т	Объекты специального предназначения с возможными эектремальными нагрузками, например, аэродромы, военные базы и т.п.

• Следующий параметр выбора лотка – это его пропускная способность. Она никак не может быть меньше, чем расчетные данные для конкретного участка (о системе расчетов буде рассказано ниже). Главный показатель – диаметр гидравлического сечения (DN) – величина, которая должна соответствовать подводимы к лоткам трубам.
• И, наконец, материал изготовления лотка – здесь также есть, несколько вариантов:

— Бетонные желоба – самые прочные из всех выпускаемых. Те из них, которые относятся к классу Е600 (или даже F900), обладают полной универсальностью и могут применяться повсеместно .

Бетонные лотки могут фиксированную глубину желоба , но некоторые выпускаются с наклонной нижней поверхностью, которая учитывает необходимый для стекания воды уклон (порядка 5%). Лотки могут иметь прямоугольную, трапециевидную или округлую форму. Гидравлическое сечение — — от DN100 до DN500 . Высота стенок лотка варьируется в зависимости от пропускной способности – от 90 до 760 мм. Обычная форма выпуска – желоба длиной 1000 мм с замковой частью для надежного соединения.

Главный минус подобных лотков – массивность. Даже у сравнительно небольших желобов с гидравлическим сечением DN 150 масса одной секции – уже около 100 кг.

Ж/б-лотки обычно комплектуются чугунными решетками . К лоткам небольшого диаметра могут идти в комплекте и решетки из нержавейки.

— Пластиковые лотки – самый популярный вариант дл я ливневок на тех участках, где не предполагается высоких нагрузок. Изготавливают их из полиэтилена или полипропилена. По классу прочности – это от А до С , то есть для условий частной застройки – вполне достаточно.

Гидравлический диаметр пл астиковых лотков – от DN70 и обычно до DN300 . Длина стандартная – 1000 мм. Удобная замковая система позволяет не только встраивать линейные конструкции, но и делать ответвления в сторону или присоединять желоба к трубам. Решетки могут быть в комплекте нержавеющие или такие же пластиковые.

Удобны полимерные детали своей небольшой массой – монтаж не потребует особых усилий и подъемной техники.

— Полимербетонные лотки – относительно новый вид продукции. Для производства использован композит, который придет желобам достоинства и бетонных, и пластиковых. Вместе с тем , они намного долговечнее и вдвое легче бетонных и прочнее полимерных. Модели с DN от 100 до 200 – отличное решение для частного строительства.

—Полимерпесчаные лотки – это практически вечные изделия, полученные путем сплавления полимерного сырья с мелкофракционным кварцевым песком с последующей отливкой и прессованием. В итоге – и полная химическая инертность получаемого материала, и его высочайшая прочность.

Кстати, технология не является особо затратной, поэтому цена на полимерпесчаные изделия вполне приемлемая. Масса же изделий – почти втрое ниже, чем бетонных, стало быть, расходы на перевозку, погрузку и монтаж также значительно снижаются.

Обычно полимерпесчаные лотки выпускают размерами от DN70 до DN150 с классом прочности С 250.Желоба укомплектованы всеми необходимыми деталями.

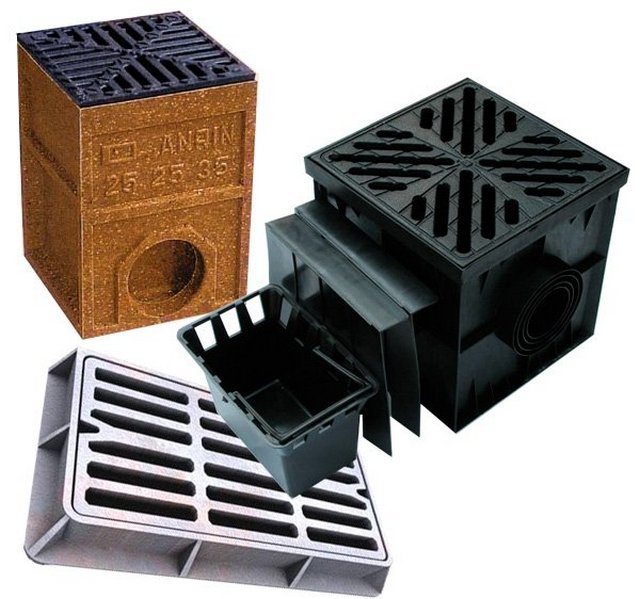

б) Дождеприемники

В ливневках , которые организованы по точечному типу, главным местом водосбора становятся дождеприемники . Типичные места их установки:

Типичный пример установки — под обрезом водосточной трубы

• Прямо под водосточными трубами, собирающими дождевую или талую воду с крыши здания. Нередко водосточная труба даже входит в дождеприемник , и он становится ее продолжением.
• У края проезжей части улицы.
• В местах, где пересекаются уклоны территории (естественные, или же созданные искусственно).
• Входные группы – решетки , места помывки или очистки обуви у входных дверей дома.

Чтобы долго не останавливаться на материалах их изготовления, можно отметить, что они полностью совпадают с материалом лотков (с одним исключением – встречаются дождеприемники , отлитые полностью из чугуна).

В индивидуальном строительстве чаще всего применяют пластиковые или композитные элемен ты . Как правило, они имеют кубическую форму с длиной каждой грани 300 или же 400 мм. Как по сторонам, так и снизу предусмотрены адаптеры для легкой и быстрой врезки труб стандартного диаметра.

Кроме того, это дает еще одну возможность – если по эксплуатационным особенностям канализации в данной точке требуется дождеприемник повышенной емкости , то несложно установить вертикально две или более секций, достигнув таким образом нужного результата.

Что еще может входить в комплект ст андартного пластикового дождеприемника :

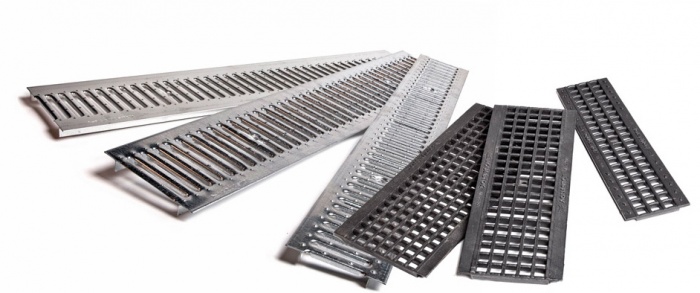

• Ни один дождеприемник не может обойтись без решетки . Это не только для того, чтобы не создавать проблем с перемещением людей или транспортных средств – решетка играет и роль первого фильтрующего рубежа – задерживает крупные фрагменты мусора.

Понятно, что решетка должна иметь нужную прочность – не ниже, чем сам дождеприемник .

• Через крупные ячейки верхней решетки все равно проникает немало мусора. Чтобы по максимуму сократить его попадание в трубы, во многих моделях дождеприёмников устанавливается внутри специальная решетчатая корзина. Это очень удобно – по мере засорения корзину не представит т руда вытащить за ручку и вычистить, а затем вновь установить на место.
• В трубах ливневой канализации, никуда не деться, всегда будет происходить процесс органического распада с известным всем гнилостным запахом. Чтобы эти «ароматы» не отравляли атмосферу вокруг точек сбора воды, внутри дождеприёмников предусмотрена установка перегородок. Они разделят камеру на несколько отсеков с созданием эффекта сифона. Таким образом, получившийся водяной затвор не пропустит неприятный запах наружу.

Дождеприемник — трап

Существуют модели дождеприемников с приямками и установленными на них решетками для чистки подошв обуви. Кроме того, можно приобрести вместо дождеприемников готовые блоки – трапы, в компоновке которых предусмотрено все – и фильтрующая решетка , и сифонный затвор, и патрубок (горизонтальный или вертикальны) для подсоединения трубы.

Цены на различные системы дождеприемников

Дождеприемники

Трубы для ливневой канализации

Предназначение труб в системе ливневой канализации, настолько очевидно, что останавливаться на нем не стоит. Лучше подробнее рассмотреть требования к ним и оптимальные модели для выбора.

• Так как в ливневках вода всегда перемещается под действием гравитационных сил, без принудительной перекачки, а сами они расположены всегда заглублено , то и особых требований к выдерживанию барической нагрузки и к термостойкости попросту нет. Конечно, при условии, что прочностного запаса достаточно для выдерживания внешнего давления слоя грунта, засыпанного на них сверху.
• Высоких температур в таких условиях не может быть по определению. При правильном монтаже системы не должно быть и застоя воды, то есть заморозки тоже бояться не следует. Главное, чтобы материал изготовления не боялся отрицательных температур.
• А вот химическое воздействие на стенки труб, как изнутри, от проходящей воды, так и снаружи – от грунта, может быть весьма агрессивным. Стало быть, материал подойдет не всякий, а только обладающий отменной инертностью к активным химическим веществам и не подверженный коррозии.
• Вода в ливневке бывает далеко не чистая, поэтому и гидравлическое сопротивление стенок труб должно быть минимальным. Должны быть гладкие внутренние стенки, чтобы в полости не создавалось предпосылок для образования засоров.
• И, наконец , размеры труб.

— диаметр, а значит — и пропускная способность должны в полной мере соответствовать расчётным параметрам ливневой канализации. Как правило, даже в совсем небольших ливневках применяются трубы с диаметром не менее 100 ÷ 110 мм.

— длина труб: чем больше – тем лучше. Любой стык – всегда уязвимое место, или с точки зрения подтекания, или образования засора. А значит , чем их будет меньше – тем лучше для ливневки , и тем проще вести монтаж.

• Асбестобетонные трубы хоть и считаются достаточно надежными , прочными, но популярность их падает, и от их использования все чаще отказываются. Это обусловлено несколькими причинами.

Они хрупкие, и их можно повредить при перевозке или в ходе монтажа. Они неудобны в сборке – из-за своей тяжести и необходимости особой герметизации стыков.В сильно агрессивной почве материал со временем начнет разлагаться, становиться рыхлым. Да и с точки зрения экологии асбест – все же не лучший вариант. В некоторых странах Европы, кстати, он в жилом строительстве по этой причине не используется вообще.

• ПВХ тр убы, те самые, которые широко используются для обычной канализации. Они имеют диаметр 110 или 160 мм, а те их них , которые допускаются к использованию вне помещений , имеют характерную яркую оранжевую окраску.

Соединяются такие трубы очень легко, так как есть для этого специальный раструб с установленным уплотнением – резиновой манжетой. Их поверхностной прочности – вполне достаточно для того, чтобы выдержать давление нескольких метров грунта. Полость трубы — гладкая, то есть сопротивление току воды – минимальное.

Главный недостаток ПВХ-труб — отсутствие гибкости

И все же идеальными их не назовешь . Главный минус ПВХ-труб – ограниченность их по длине (максимум – 3 метра) и полное отсутствие эластичности. Даже небольшое изменение направления потребует использование специальных элементов – отводов, а это – возрастающее количество стыков и серьезное удорожание всей создаваемой системы.

• Оптимальным решением проблемы становится приобретение пластиковых труб, имеющих многослойную структуру и гофрированный каркас. Особая кольцевая жесткость позволяет таким трубопроводам противостоять очень значительным нагрузкам, оставаясь при этом гибкими.

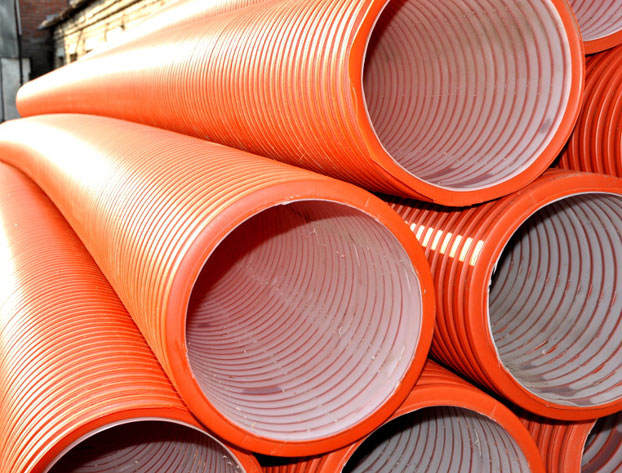

Многослойные гофрированные трубы — лучшее решение вопроса

Пластик может применяться разный.Трубы бывают из какого-то одного полимера. например, полипропилена. Но чаще применяется такая схема – внутренняя поверхность, обеспечивающая беспрепятственный ток воды – полиэтилен низкого давления, а армирующий верхний слой выполнен с использованием полипропилена.

Гибкость труб дает возможность планировать трассу с криволинейными участками – никаких дополнительных элементов это не потребует. Мало того, трубы диаметром до 200 мм м ожно приобрести в бухте общей длиной отрезка вплоть до 40 – 50 метров. Таким образом, монтаж длительных участков, например, между ревизионными колодцами, модно осуществлять одним фрагментом, без дополнительных стыков.

Сопряжение таких труб может проводится по-разному – с раструбами и уплотнительными кольцами, с переходными муфтами — сварочными, термоусадочными, стяжными и т.п . В любом случае , монтаж не представляет особой сложности при наличии нужных инструментов и приспособлений.

• Достойны упоминания, хотя практически и не используется в ливневках частных домов, стеклопластиковые трубы. Их сфера использования – крупные магистрали и коллекторы¸ диаметром порядка 500 мм и более.

Удобство их в легкости и одновременно – высочайшей прочности, полной экологической чистоте, долговечности. Недостатки, ограничивающие широкое их применение – немалые сложности в технологии их соединения и достаточно высокая цена.

Цены на трубы из стеклопластика

Устройства для фильтрации и очистки воды

Следующие важные элементы ливневки – приспособления и установки для очистки отводимой воды. Так ли они необходимы?

• Вода на пути в дождеприемники или желоба захватывает немалое количество песчинок, мелких частиц грунта и органики. Если не предотвратить их свободное проникновение в подземную систему труб, то она будет быстро заиливаться, зарастать песком, перестанет справляться со своей задачей.Чтобы этого не произошло, ливневые потоки должны проходить через пескоулавливатели и сетчатые механические фильтры.
• Дождевые или талые воды обязательно увлекают за собой имеющиеся на грунте или взвешенные в атмосфере отходы или остатки нефтепродуктов, компоненты автомобильных выхлопов и промышленных выбросов и т.д . Одна из задач очистки – удаление из подобных загрязнений.
• Немало сюрпризов можно ожидать и со стороны химического состава воды – на него сильно влияют сельскохозяйственные химикаты, реагенты на дорогах, те же промышленные выбросы. Все это может представлять очень серьезную угрозу для окружающей среды. Значит, вода потребует еще и химической очистки.

Решается этот комплекс пр облем по-разному.

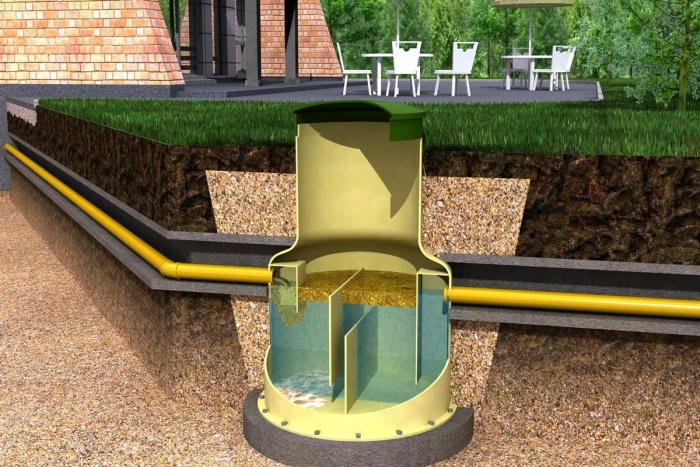

Пескоулавливатели (песколовки)

Это – совсем несложные приспособления , которые вместе с тем способны, при грамотной их установке, задержать не менее 85 ÷ 90% нерастворимых включений в дождевой или талой воде. Песколовки являются обязательным элементом любой ливневки , без исключения, независимо от ее типа , разветвленности и требуемой степени очистки воды на выходе. Без них коммуникационная часть канализации очень быстро зарастёт песком и грязью, потребует дорогостоящей промывки.

Принцип действия пескоуловителей – чрезвычайно простой. Это всегда – объемная камера, рассчитанная таким образом, что вода, попадая в нее , резко снижает скорость протекания.Это дает возможность твердым взвесям под действием силы тяжести просто осесть на дно камеры. Очищенная же вода продолжает дальнейшее движение через выходное отверстие.

Типичные места их установки – точки перехода лотковых дождеприемников в подземные коммуникации, непосредственно после точечных приемников (например, за входными поддонами). В этом случае они обычно оснащаются корзиной, в которой накапливаются отложения – для облегчения регулярной прочистки.

Форма исполнения чаще всего – вертикальная камера, хотя встречаются и горизонтальные многокамерные ловушки. Кроме того, камера-песколовка чаще всего является первой по ходу движения жидкости в других установках фильтрации и очистки, например, в маслобензоотделителях или фильтрах.

По материалу изготовления тоже возможны различные варианты — песколовки встречаются пластиковые, бетонные, полимербетонные . Обычно их приобретают в едином комплекте с другими элементами системы.

Маслобензоотделители

В большинстве случаев такое оборудование в практике частного строительства не понадобится. Однако, если хозяин участка намерен на своей территории организоваться, к примеру, автомастерскую, мини-цех, мойку и т.п ., то он может не получить на это разрешения, пока не оборудует ливневую канализацию соответствующим образом. И маслобензоотделитель станет обязательным ее элементом. Поэтому вкратце – о таких устройствах:

Чаще всего, это расположенная под землей емкость , разделенная перегородками на несколько отсеков. Первый практически всегда используется, как еще один объёмный пескоулавливатель . Сам же процесс отделения нефтепродуктов из воды происходит в отсеке с установленными в нем коалесцентными модулями. Это – склеенные в кассеты гофрированные пластины из особого поливинилхлорида. Здесь применяется специфическое свойство ПВХ – несмачиваемость его водой, то есть гидрофобность . А вот нефтепродукты, наоборот, отлично «притягиваются» к этой полимерной поверхности.

Остатки топлива и масел содержатся в воде в виде нерастворимых микровзвесей – суспензии. Года поток проходит через модули (они сделаны гофрированными для повышения площади контакта), то вода проникает дальше свободно, а вот микроскопические капли нефтепродуктов налипают на ПВХ, постепенно объединяясь между собой и, соответственно, укрупняясь . Ток жидкости через пластины всегда вызывает микровибрации, которые способствуют отрыву капель ГСМ от поверхности ПВХ. Так как капли достигли крупных размеров на них начинают действовать силы гравитации. Нефтепродукты легче воды, и они всплывают вверх, образуя на поверхности плотный слой отходов, который удаляется по мере необходимости (многие бензомаслоотделители снабжены встроенными системами контроля наполнения отходами).

В общей емкости бензомаслоотделителя в следующей по ходу воды камере может устанавливаться сразу и фильтр тонкой механической очистки. Далее, очищенная вода поступает в коллектор или на установку дополнительной очистки, если в этом есть необходимость.

Современные устройства очистки ливневой воды от нефтепродуктов могут иметь и небольшие габариты, а иногда они выпускаются в таком исполнении, что их даже можно разместить в посещении, например, в подвале. На рисунке показан такой компактный бензомаслоотделитель, изготовленный из полиэтилена высокой плотности (РЕНD ), который можно будет установить в помещении или, например, в смотровом колодце.

Дополнительные устройства фильтрации и очистки

Сюда можно отнести прежде всего все те решетки и корзины, которые встречаются на пути воды, начиная от самой поверхности. Если вода требует более серьезной механической очистки, то в систему могут включаться флотационные установки – в этих камерах происходит аэрация ливневых стоков водно-воздушной дисперсией, пузырьки которой увлекают за собой даже самые мелкие нерастворимые включения.

Если требуется ещё и химическая очистка ливневых стоков, например, для вторичного использования собранной воды, то устанавливают сорбционные фильтры. Вода, проходя через засыпку из активированного угля, шунгита, цеолита или других неаполнителей, фильтруется на тонком уровне, а затем поступает в накопительный коллектор. После таких фильтров обычно устраивается специальный колодец для отбора химических проб воды.

Видео: ливневая канализация с системами очистки воды

Колодцы и коллекторы

Наконец, важнейшими элементами любой ливневой канализации являются колодцы и коллекторы.

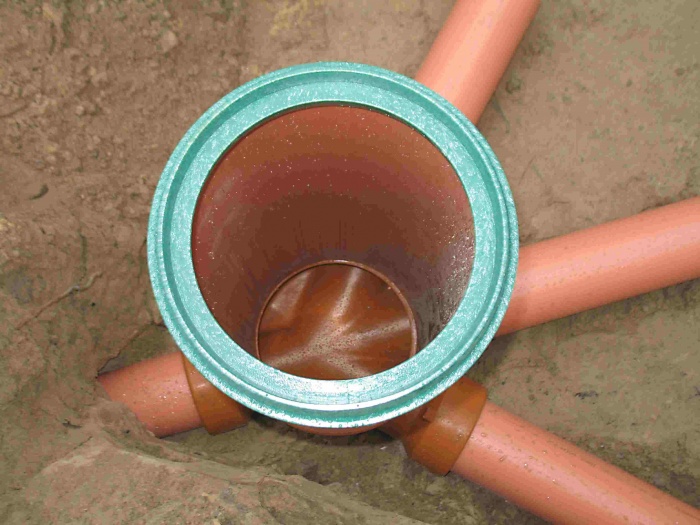

Колодцы

Без колодцев не может обойтись ни одна подземная система труб, и ливневая канализация в этом плане не является исключением. Эти элементы обязательны к установке:

• В тех точках, где сводится воедино два или более проложенных подземных потоков воды.
• Там, где по условиям местности есть необходимость резко изменить угол уклона труб или высоту их залегания под землей .
• В точке, где резко изменяется направление проложенного подземного трубопровода (на вершине образующегося угла).
• При необходимости перехода на трубы большего диаметра.
• На прямых протяженный участках трассы – через определенные интервалы.

Если раньше колодцы приходилось выкладывать из кирпича, бетонировать или, использовать тяжеловесные ж/б-кольца, то сегодня есть большой выбор этих изделий, изготовленных из различных видом пластмасс или стеклопластика.

Колодцы обычно имеют вертикальную цилиндрическую форму, могут быть цельными ила разборными. Всегда имеют герметичное дно и отверстие сверху, забранное крышкой или люком. На корпусе обязательно имеются входные и выходной патрубки для врезки труб.

Если колодец используется в роли перепадного, то вход в него всегда расположен ниже, нежели выход. Типичный пример применения – когда при длинных и разветвленных системах необходимо избежать сильного заглубления труб в грунт, или когда требуется обойти подземное препятствие.

Кстати, все колодцы очень часто играют роль дополнительных и весьма эффективных пескоуловителей . Произвести его очистку — намного проще , чем промывать засоренные трубы.

В качестве ревизионных колодцев можно использовать и несколько вертикально установленных и герметично соединенных дождеприемника – это заложено в их эксплуатационные возможности.

Особый тип колодца при необходимости располагают сразу после выхода из очистных установок – здесь берутся пробы очищенной воды перед ее поступлением в коллектор.

Коллекторы

Всю собранную с участка дождевую или талую воду необходимо собрать в одно место (или в один поток) для организации или ее накопления для хозяйственного использования, или для сброса на дренажное поле, в естественный водоем или в централизованную канализационную систему. В любом случае необходим коллектор, в качестве которого обычно выступает т руба большого диаметра, пластиковая или железобетонная – в нее врезаются все подводящие трубопроводы со всех участков ливневой канализации. По ней собранные дождевые стоки направляются к месту очистки (если в этом есть необходимость), а далее – к месту сброса или накопления.

Существуют и специальные подземные пластиковые емкости , которым отводится роль коллектора – здесь вода собирается, а затем отводится на поля дренирования или в открытый слив.

Нередко подземные резервуары имеют многокамерную компоновку, и вода здесь проходит дополнительное отстаивание и доочистку, по принципу

Еще один вариант коллектора – в его роли можно использовать полимерный герметичный колодец увеличенной емкости . Все ненужные выходные патрубки на нем глушатся, и он превращается в накопительный резервуар, откуда можно воду выкачивать погружным для хозяйственных или агротехнических нужд.

Цены на различные виды септиков для канализаций

Как спланировать и рассчитать ливневую канализацию

Планирование и проектирование ливневой канализации – вопрос очень непростой. Если ливневка необходима для открытия бизнес-предприятия, то не стоит и браться за самостоятельные расчеты . Такая задача по силам лишь специальным организациям, которые должны обладать государственной сертификацией. Они будут проектировать ливневую канализацию с учетом большого количества разнообразных сведений:

• Топографические особенности участка, наличие естественных уклонов, водоемов и т.п .
• Климатические особенности региона.
• Примерные планы общей застройки и ландшафтного оформления участка .
• Геологические изыскания – особенности грунтов на территории.
• Технические условия на подключение в центральную коллекторную систему или санитарные нормы для сброса ливневых стоков в почву или в естественные водоемы .
• Обязательно учитываются желания хозяев , например, на сооружение аккумулирующих емкостей для собранной воды.

Составленный проект подлежит обязательному визированию в контролирующих организациях (Технадзор, СЭС , экология, «Водоканал»), и только после полного согласования можно будет приступить к постройке. Обычно такие изыскательские работы проводятся еще на стадии общего планирования застройки участка, с учетом расположения всех типов канализаций – сточной, ливневой и дренажной.

В том случае, если подобная канализация не требует согласования, а хозяин участка собирается сооружать ливневку на свой страх и риск, без привлечения специалистов, ему все же следует придерживаться определенных рекомендаций. Все они базируются на требованиях СНиП -2.04.03— 85, но представлены в несколько упрощенном виде, которого должно быть достаточно для самостоятельного планирования.

Производительность планируемой ливневки

Чтобы система в полной мере справлялась со своими задачами, ее элементы должны обладать способность пропустить через себя нужное количество воды (безусловно, с определенным запасом). В первую очередь это касается труб – их гидравлическое сечение должно обеспечить отвод среднестатистического количества выпадаемых осадков. Как его вычислить? – для этого можно применить упрощённую формулу расчёта:

Q сб = q 20 × F × ϒ

Буквами обозначены:

Q сб – вычисляемый объем воды, собираемый с определенной пощади

q 20 – табличная величина, выражающая коэффициент интенсивности осадков в данном регионе. Она вычислена путем обработки данных многолетних наблюдений. Конкретное значение всегда известно работникам, местных метеослужб, архитекторам, но несложно его узнать и из прилагаемой схемы. Единица измерения – литров в секунду на гектар площади.

F – площадь, для которой рассчитывается количество выпадающих на нее осадков. Если измеряется площадь скатной крыши, то она берется в горизонтальной проекции, как на плане. Если в один дождеприёмник поступает вода с нескольких участков, то их площадь суммируется. Полученное значение обязательно переводится в гектары.

ϒ – это коэффициент, который дает поправку на впитывающие способности покрытия. Несколько значений, важных для хозяев загородных участков, приведены в таблице:

Итак, производят вначале расчёт для каждой точки дождеприемника (линии лотков). По по лученному объемы по таблице, которая приведена ниже, определяется требуемый (минимальный) диаметр тр убы, отводящей воду с данного участка до колодца. Если в колодце сходится несколько потоков, то, соответственно, расчет далее ведется уже из суммарного объема отводимой воды – и так далее.

Как правило, для небольшого загородного особняка или участка бывает достаточно труб диаметром от 110 до 150. Для коллектора – в районе 200 мм.

Создаваемый уклон труб

Так как ливневая канализация никогда не предполагает принудительной перекачки воды, то трубам необходимо заранее придать уклон, которого будет достаточно для самостоятельного перетекания жидкости от точек сбора к месту сброса или накопления. Эта величина зависит главным образом от гидравлического сечения трубы или желоба .

Таблица, размещенная ниже, дает ответ сразу на два вопроса:

• По рассчитанному значению суммарного объема собранной воды Q сб – определяется в первых трех столбцах требуемый диаметр тр убы.
• В правом столбце сразу можно увидеть необходимый угол уклона трубы или лотка.

Гидравлическое сечение труб или лотков	DN 110	DN 150	DN 200	Величина уклона (%)
Объем собираемой воды (Qсб)	3.9	12.2	29.8	0.3
-"-	5	15.75	38.5	0,3 - 0,5
-"-	7	22.3	54.5	0,5 - 1,0
-"-	8.7	27.3	66.7	1,0 - 1,5
-"-	10	31.5	77	1,5 - 2,0

Чтобы было проще понять – 1% уклона будет соответствовать 10 мм перепада по высоте на прямом участке длиной 1 метр.

Расчет – это хорошо, но все же практика показывает, что для нормальной работы ливневой канализации обычно делают уклон 20 мм/1 пог . м – для труб и лотков DN110 , порядка 10 мм – для DN150 и около 7 мм – для коллекторов DN 200.

Есть некоторые отступления. После врезки трубы в дождеприемник обычно уклон делается побольше – так, чтобы в этом месте не возникала застоя, чтобы вода максимально быстро уходила в систему подземных коммуникаций. И наоборот, перед входом в песколовки, уклон можно уменьшить, чтобы вода попадала в расширенную емкость в более спокойном состоянии – так твердым частицам легче будет осесть на дно.

Глубина расположения труб

По идее, в трубах ливневки не должна застаиваться вода, и поэтому боятся замораживания не следует. Видимо, поэтому и нет точных правил по вопросу заглубления труб в грунт. Есть лишь рекомендации, которыми, наверное, и стоит воспользоваться:

• Трубы диаметром до DN500 располагают верхним краем ниже точки промерзания не менее, чем на 300 мм.
• При диаметрах DN500 и более этот интервал возрастает до 500 мм.

Общая рекомендация – минимальная глубина залегания – 700 мм. Бывает, что особенности системы не позволяют располагать трубы так глубоко. Значит, придется продумывать вопрос термоизоляции (например, пенополистирольными полуцилиндрами) и защиты от случайных механических повреждений.

Где расположить колодцы?

Про места расположения колодцев уже говорилось выше, когда рассматривалось их предназначение. Чтобы не повторяться – только о их расположении на прямолинейных участках:

Несколько слов о размерах колодцев. Если ливневка создается в условиях частного дома, то трубы обычно не превышают 200 мм, а диаметр колодцев – 1000 мм. С трубами DN110 и DN150 могут использоваться колодцы диаметром и 700 мм, но только в том случае, если их глубина — не более 1000 мм. А если потребуется глубокий колодец, боле 3000 мм, то и его минимальный диаметр возрастает – уже до 1500 мм.

Разобравшись с основными принципами планирования ливневой канализации, можно переходить к составлению собственного проекта.

• Прежде всего, необходимо разбит территорию на участки сбора воды, определить их площадь (для кровли – это делается в горизонтальной проекции, то есть без учета ската, как для плоской).

Рассчитать площадь – это просто!

Для тех, кто испытывает определенное сложности с геометрией, подготовлена «палочка-выручалочка». Перейдите по ссылке на специальную статью портала, посвящённую вопросам – там рассмотрены разнообразные примеры, от самых простых до достаточно сложных, размещены удобные калькуляторы.

• Определяется возможность размещения общих дождеприемников для смежных площадок сбора. Выбирается принцип сбора – точечный, линейный или комбинированный.
• Вычисляется по указанной выше формуле объем собираемой воды (в литрах в секунду) для каждого участка сбора и затем суммарно – для каждого дождеприёмника.
• По таблицам определяется требуемое сечение труб и их уклон.
• «Расставляются» колодцы, и для каждого из них суммируется объем ливневого сбора – для правильного определения сечения и уклона труб выходящей из них трассы – далее, к следующим колодцам или непосредственно к коллектору.
• Возможно, потребуется определенный «каскад» колодцев с постепенным увеличением количества обслуживаемых точек сбора. Сразу оценивается примерный необходимый объем каждого колодца.
• Предусматривается установка песчаных ловушек и, при необходимости, других очистных систем.
• В конечном счете все трассы должны сойтись к коллектору определенной емкости. Далее, в зависимости от конкретных условий – вывод на поля дренирования, слив или же аккумулирования для последующего использования воды для полива или иных хозяйственных нужд.

Чтобы не ошибиться в проведении расчётов, видится целесообразным составление таблицы, в которой будут указаны все площади водосбора с их размерами и характеристиками и «иерархией» дождеприемников, колодцев и коллекторов. Исполнение может быть, конечно, разным, но как вариант – таблица, приведенная в качестве примера ниже:

Участок сбора	Площадь (м²) и собираемый объем воды	Дождеприемник №, общий объем сбора и диаметр трубы на выходе	Колодец №, общий объем сбора и диаметр трубы на выходе	Колодец № общий объем сбора и диаметр трубы на выходе	Коллектор, общий объем сбора
Южный скат кровли дома, металлочерепица	40 м², 0,36 л/с	№1д, 0,63 л/с, DN110	№1к, 1,15 л/с, DN110	№3к, 1,66 л/с, DN110	3,02 л/с
Площадка во дворе, асфальт.	32 м², 0,27 л/с
Северный скат кровли, металлочерепица	48 м², 0.43 л/с	№2д, 0,52 л/с, DN110
Площадка – газон с тыльной стороны дома, грунт	28 м², 0,09 л/с
Беседка в зоне отдыха, металлочерепица	15 м², 0,14 л/с	№3д, 0,51 л/с, DN110	№2к, 0,51 л/с, DN110
Площадка в зоне отдыха, бетон	30 м², 0,23 л/с
Лужайка в зоне отдыха, грунт	45 м², 0,14 л/с
Площадка у въездных ворот, бетон	16 м², 0,12 л/с	№4д, 0,26 л/с, DN110	№4к, 0,6 л/с, DN110	№7к, 1,36 л/с, DN110
Парковочная площадка, трамбованная щебенка	38 м², 0,14 л/с
Кровля гаража, односкатная, металлочерепица	28 м², 0,25 л/с	№5д, 0,34 л/с, DN110
Площадка перед гаражом, бетон	12 м², 0,09 л/с
Кровля хозблока (сарай + котельная), металлочерепица	17 м², 0,15 л/с	№6д, 0,24 л/с, DN110	№5к, 0,24 л/с, DN110
Хозяйственная территория, бетон	12 м², 0,09 л/с
Садовая территория, грунт	185 м², 0,52 л/с	№7д, 0,52 л/с, DN110	№6к, 0,52 л/с, DN110
И так далее, по всем участкам, на которых создается ливневая каналицаия

А чтобы максимально упростить читателю задачу, чтобы ему не пришлось проводить расчеты вручную, тем более, что требуется перевод площади в гектары, ниже размещен удобный калькулятор.

Задумывались как устроена ливневая канализация в частном доме на участке? Рассмотрим подробнее устройство и установку ливневки-для двора с отводом стоков, а также основные элементы системы и порядок действий. Обо всем по порядку в данной статье.

Дождевая или талая вода способна доставить владельцам частных домов или дач массу неприятностей. Лужи, раскисший грунт, сырость в подвальных помещениях - это далеко не полный список проблем, вызванных сточными водами. Решение вопроса - ливневая канализация в частном доме. Она обеспечивает отвод излишней влаги в заранее отведенные участки. Устройство системы не представляет принципиальной сложности. Удаление стоков может быть реализовано своими руками. Рассмотрим вопрос внимательнее.

Назначение, особенности системы

Ливневая канализация (или просто ливневка) - это система отведения дождевой или талой воды. Она представляет собой комплекс дренажных лотков или трубопроводов, по которым стоки направляются в точку сброса. Принципиальным отличием от бытовых или промышленных систем является отсутствие сливных отверстий и необходимость организации сбора воды. Кроме этого, периодичность работы ливневки зависит от погодных условий. В теплое время года система может простаивать месяцами. С наступлением холодов работа ливневой канализации прекращается.

Устройство ливневой канализации - надежный способ защиты участка и фундамента дома от размывания. Правильная прокладка дренажных каналов исключает образование луж на дворе, обеспечивает организованный сбор, очистку и удаления излишков воды. В качестве точек сброса используются водоемы, овраги или методика инфильтрации в грунт.

Устройство ливневой канализации

Устройство ливневой канализации в частном доме заметно отличается от систем бытового или промышленного типа. Здесь не допускается присутствие мусора или твердых частиц. Стоки поступают в трубопроводы только пройдя фильтрацию. Песок отстаивается в приемных колодцах и периодически вычищается оттуда по мере наполнения. Это важный момент, поскольку система функционирует только во время дождя. Если внутри труб окажутся посторонние предметы, они быстро образуют сложные засоры.

Существует две разновидности ливневых систем:

• открытая, представленная сетью лотков, по которым отводятся излишки воды;
• закрытая. Это сеть подземных трубопроводов и колодцев.

Как правило, ливневая канализация на участке дачного или частного дома представляет собой смешанную систему. Она состоит из открытого участка, соединенного с подземной сетью. Такая конструкция сокращает расходы и трудозатраты. Уход и очистка дренажных лотков не требует особых усилий и выполняется в течение небольшого времени. Закрытая часть используется только для подведения стоков к коллектору или дренажным колодцам.

Основными объектами защиты являются фундамент и подвал. Для отсечки стоков по периметру отмостки надо сделать замкнутый дренажный контур из лотков открытого типа. Он соединен с приемными элементами водосточной системы кровли (дождеприемниками). Стоки попадают в открытые желоба, откуда направляются в коллекторы. Если позволяет состав грунта, из колодцев вода впитывается в почву и никуда больше не отводится. Такая схема удобна, но на практике она возможна не всегда. Поглощение влаги - процесс медленный, во время сильного ливня коллектор быстро переполнится, и стоки разольются по всей площади участка. В таких ситуациях либо выбирают емкость, соответствующую максимальному объему стоков, либо используют схему ливневки для двора с отводом в канализацию. Если грунт на участке глинистый и не позволяет воде впитываться, прокладывают подземные трубопроводы с присоединением к магистральной ветке ливневой канализации.

Основные компоненты системы дренажа

В составе ливневой канализации на даче или в частном доме используются следующие элементы:

• дождеприемники. Устанавливаются под водосточными трубами;
• открытые желоба. Укладываются по периметру дома вплотную к наружной кромке отмостки. Кроме этого, могут использоваться для подачи стоков в коллектор;
• закрытые трубопроводы, погруженные в грунт. Они сохраняют возможность использования почвы для посадки растений, благоустройства участка;
• придверные поддоны. Это емкости, накрытые решетками. Установка перед входом исключает возможность образования лужи;
• смотровые колодцы. Используются для очистки, ревизий или иных ремонтных работ;
• пескоуловители. Это емкости, выполняющие роль отстойников для взвешенных частиц. Тяжелая фракция оседает на дно и впоследствии извлекается из резервуара. Очищенная вода выводится через перелив;
• коллекторный колодец. Являются конечными пунктами сбора стоков для фильтрации в почву.

Ливневка - самотечная система. Все элементы установлены под определенным уклоном. Строгих требований относительно глубины погружения трубопроводов не имеется, так как в холодное время года дождей нет, а летом вода не замерзнет. Это несколько упрощает монтаж ливневой канализации, снижая объем земляных работ. Минимальная глубина погружения труб диаметром 50 мм составляет 300 мм. С увеличением сечения трубопроводов возрастает и уровень закладки, достигая 700 мм.

Порядок монтажных работ

В отличие от наружных элементов, установка ливневой канализации закрытого типа производится только на стадии строительства. Большие объемы земляных работ в условиях благоустроенного участка выполняются крайне редко. Если площадь обслуживаемой зоны невелика, проще провести сеть наружных каналов до коллектора, или вывести их наружу до точки сброса.

Рассмотрим, как создается ливневая канализация в частном доме своими руками. Порядок действий:

подготовка. Определяется схема прокладки каналов, точки размещения колодцев и коллекторов. Рассчитывается объем резервуаров и сечение труб;

• разметка. На территории участка отмечаются точки размещения коллектора, смотровых колодцев, определяются оси траншей под лотки или подземные трубы;
• земляные работы. По разметке выкапывают траншеи, делаются углубления под емкости и резервуары;
• погружение и установка емкостей. Коллектор, колодцы и прочие крупные элементы системы размещают в гнездах, ориентируют по осям труб и фиксируют положение;
• монтаж труб ливневой канализации. Производится укладка сети с заданным уклоном. Все действия необходимо постоянно сверять со схемой, составленной во время подготовительного этапа. Монтаж труб начинают от дождеприемников (или промежуточных коллекторов), а завершают подключением к основному резервуару;
• засыпка труб слоем гравия. Он используется в качестве утеплителя, сохраняя более высокую температуру. Это не дает замерзнуть остаткам воды, если они имеются. Такая технология не сможет обеспечить сохранность заполненных труб, но для остатков воды этот способ вполне годится;
• засыпка траншей и пазух элементов системы. Все углубления заполняются вынутым грунтом. Поверхность уплотняют до среднего состояния. Важно сохранить прочность верхнего слоя грунта, но не повредить трубы от излишней нагрузки сверху.

Все работы выполняются параллельно с постройкой дома, чтобы впоследствии не пришлось снова производить земляные работы. Это опасно для фундамента, создает возможность нарушения тепло- и гидроизоляции основания.

Нет ни одного частного дома, который бы не подвергался воздействию атмосферных осадков. После хорошего дождя остается немало влаги на поверхности. Особенно тяжело тем, у кого грунт имеет в составе глину. Почва постоянно раскисшая, во дворе большое количество луж и грязи. Это не делает участок привлекательным. Чтобы избавится от этой проблемы, придется устраивать ливневую канализацию. Ее можно сделать своими руками еще на этапе строительства загородного дома.

Но если ваш дом уже стоит, не беда, систему ливневой канализации без проблем можно монтировать вокруг дома. Более подробно об этом мы поговорим в статье.

Защита от осадков атмосферы за счет ливневой канализации

Мы живем в такой местности, в которой нет районов с отсутствующими осадками. Мы сталкиваемся с ними круглый год, в виде дождя или снега. Такая повышенная влажность вредит не только зданию, но и вашим растущим культурам. Стоячая вода не придаст им полезных веществ. А если еще на даче присутствует погреб или подвал, то жидкость без проблем может их затопить при сильном ливне. Как выйти из положения?

Вокруг дома нужно сделать ливневую канализацию. Она служит для того, чтобы отводить излишки воды в нужное место или за пределы постройки. Кроме того, если грамотно смонтировать конструкцию, то она не только будет собирать жидкость, но и очищать ее от песка и других примесей. На выходе вода получается чистой и никак не вредит внешней среде.

Составные части конструкции ливневой канализации

Перед тем как приступать к монтажу системы, важно узнать устройство ливневой канализации в частном доме. Только тогда можно сделать все правильно, чтобы система канализации прослужила долго. Все составные части ливневой канализации образуют единую систему. Давайте рассмотрим эти элементы.

Колодец

Это специальный резервуар, в котором будет храниться вся сточная вода. Важно, чтобы он был большой - чем больше, тем лучше. Однако учитывайте количество осадков в своей местности. Если оно небольшое, то достаточно среднего колодца. Также на выбор влияет размер ската крыши и величина участка. Колодец может быть выполнен из бетонных колец или из пластика. Резервуар должен иметь дно. Это сердце ливневой канализации.

Люк над колодцем

Можно выбрать кольцо и отдельный пластиковый, металлический или резиновый люк. Тогда колодец вкапывается так, чтобы крышка размещалась на 15-20 см ниже, чем уровень грунта. Чтобы установить люк нужно будет залить или выложить из кирпича горловину. Но результат будет радовать, так как на газоне вы не увидите никаких отличий. При использовании готовой крышки с люком, грунт насыпается на 4-5 см. Тогда газон будет немного отличаться.

Дренажные каналы (лотки дождеприемника)

Это один из видов дренажного канала. Они выглядят как желоба, защищенные решеткой. Выполняются из пластика, металла, композита или железобетона. Их устанавливают в местах, где количество осадков самое большое, а именно: вдоль дорожек для пешеходов и вдоль скатов кровли. Их устанавливают в том случае, когда, делая отмостку, не заложили трубы для слива. Так вы моете не разрушить отмостку.

Точечные дождеприемники

Это второй вид дренажного канала. Это емкости меньшего размера, устанавливаемые в месте скопления жидкости: под трубами водостока и в местах с низкой точкой. Корпус может быть сделан из бетона или пластика. Использование бетонных конструкций рационально при сооружении глубокой ливневой канализации. Дождеприемники ставят друг на друга до нужной высоты.

Обратите внимание! Уже существуют пластиковые изделия, которые можно настраивать под требуемую высоту.

Ловители песка

Это специальные приборы, предназначенные для фильтрации песка, в них он оседает. Чаще всего используют корпус из пластика, дешево и сердито. Их монтируют на расстоянии на длинных трубопроводных участках. Все тяжелые вкрапления остаются в них, не проходя дальше по системе. Время от времени их требуется чистить.

Защитные решетки

Они не допускают проникновение листьев, веток и другого мусора в дренаж. Чтобы вода не задерживалась, лучше брать средние отверстия. Решетки могут быть чугунные, стальные и из сплавов алюминия. Последний вариант самый выгодный, так как изделия из стали быстро ржавеют, а чугун хрупкий при перепадах температур.

Трубы

Это «вены» ливневой канализации. Именно по ним перемещается вода. Идеальным вариантом считается трубы из полиэтилена наружного использования. Они имеют рыжий цвет. За счет гладких стенок осадки в них не будут скапливаться. Кроме того, их проводящая способность значительно выше, чем у других труб такого же диаметра. Иногда используют чугунные трубы и из асбеста. Диаметр труб зависит от количества осадков. Минимальный показатель - 150 мм. Чем больше, тем лучше. Трубы размещают с уклоном к дождеприемнику в 30 мм на 1 м (3%), а затем в сторону резервуара.

Ревизионный колодец

Важная деталь, позволяющая выполнять очистку и обслуживать трубопровод. Это пластиковый или бетонный колодец небольшого размера, который устанавливают на некоторых участках трубопровода, где разветвляется система.

Вот все составные части ливневой канализации для загородного дома. Благодаря ей ваш участок будет сухим и привлекательным.

Какая бывает ливневая канализация

В зависимости от элементов, ливневая канализация может делиться на несколько видов:

1. Линейная ливневая канализация.
2. Точечная ливневая канализация.
3. Смешанная ливневая канализация.

Как вы уже поняли, речь идет о дождеприемниках. От их выбора зависит и вид системы. Она отличается как устройством, так и предназначением.

Линейная система ливневой канализации

Ее еще называют системой открытого типа. Ее довольно просто изготовить, а в эффективности сомневаться не стоит. Такая система состоит из сети желобов, известных нам материалов. Рекомендуется использовать или композитные или пластиковые желоба. Соотношение цена-качество себя оправдывает. В каналы попадает вода из водосточных труб или дорожки, после чего направляется в колодец или общую канализационную систему. Сверху все накрывается решеткой для защиты от мусора. Кроме того, решетка служит декоративным элементом.

Стыковка отдельных желобов между собой выполняется при помощи герметика, чтобы вода не проникала в соединительные стыки. Если вы хотите сделать свой участок суше и красивее, то это хороший вариант. Система обладает большим охватом, так как можно собирать воду с тротуара, дорожки, других площадок и со слива крыш. На фото вы можете увидеть пример ливневки линейного типа.

Обратите внимание! При монтаже системы нужно сделать уклон каждого желоба, чтобы вода в нем не скапливалась.

Точечная система ливневой канализации

Ее еще называют системой закрытого типа. Свое название она получила за то, что вся система трубопровода находится под землей. Процесс работы следующий: вода, стекая с крыш и других поверхностей, попадает в точечные дождеприемники с решетками, а дальше перемещаются по системе труб в канализацию или колодец. Как выглядит система, вы можете посмотреть на этом фото.

Обратите внимание! Установка подземных коммуникаций дело сложное, поэтому обустраивать систему нужно исключительно на этапе разработки проекта здания. Потом сделать ее будет практически нереально.

Смешанная система ливневой канализации

Этот тип системы используется в целях экономии личных средств и сил. Понятно, что на устройство открытой системы уйдет меньше времени, сил и средств, чем на закрытую ливневку. А смешанная канализация - это что-то среднее. В нее входят элементы и одного и другого вида.

Ливневая канализация в частном доме своими руками

Теперь, когда вы все знаете о системе отвода воды, можно приступать к описанию процесса монтирования. Мы пошагово рассмотрим всю работу.

Дополнительно о том, как можно устроить ливневую канализацию для своего дома, вы можете узнать из этого видео.

Преимущества ливневого отвода воды

1. Система как принимает потоки воды, так и сразу их выводит.
2. Комплектующие материалы системы ливневой канализации стоят относительно недорого.
3. Просто выполнять монтаж системы канализационного стока.
4. Регулярное очищение выполняется быстро и эффективно.
5. Углы и перекрестки в системе практически отсутствуют, поэтому она редко засоряется.
6. Слив жидкости выполняется по самому короткому пути.

Если вам надоело постоянно наступать в лужи и приносить в дом грязь, то устройство ливневого водоотвода решит все ваши проблемы.

Опытные строители и загородные жители хорошо знают, что «лишняя» вода на участке - это плохо. Избыток воды приводит к подтоплению фундамента и цокольного этажа, вымыванию основания, затоплению грядок, заболачиванию территории и т.д. В результате весной, осенью и даже летом по дачному участку нельзя пройти без резиновых сапог.

В этой статье рассмотрим:

• Как обустроить отвод воды на участке.
• Как своими руками сделать бюджетную ливневую канализацию.
• Устройство водоотвода. Как сделать недорогой дренаж и осушить заболоченный участок.

Какая вода мешает жить застройщику и загородному домовладельцу

О типах поверхностных и грунтовых вод, а также о дренаже и системе ливневой канализации можно написать отдельную книгу. Поэтому оставим за рамками данной статьи подробное перечисление типов и причин возникновения грунтовых вод, а сконцентрируемся на практике. Но без минимальных теоретических знаний приниматься за самостоятельное обустройство дренажа и ливневой канализации - выбрасывать деньги на ветер.

Дело в том, что даже неправильно сделанная дренажная система первые несколько лет функционирует . Потом из-за кольматации (заиливания) трубы, обёрнутой геотекстилем, которую положили в глинистый, суглинистый и т.п. грунт, дренаж перестаёт работать. А деньги на обустройство дренажа уже потрачены и, что самое главное - строительство дренажа связано с большим объёмом земляных работ с привлечением техники.

Поэтому просто выкопать и переложить дренажную трубу через 3-5 лет после её закладки - сложно и накладно. Участок уже обжит, сделан ландшафтный дизайн, обустроена отмостка, поставлена беседка, баня и т.д.

Придётся ломать голову, как переделать дренаж так, чтобы не разворотить весь участок.

Отсюда - строительство дренажа всегда должно базироваться на данных геологического исследования грунта (которые помогут найти водоупорный слой в виде глины на глубине 1.5-2 м), гидрогеологических изысканий и чётких знаний, какая именно вода приводит к подтоплению дома или заболачиванию участка.

Поверхностные воды носят сезонный характер, связанный с периодом снеготаяния и обилием дождей. Подземные воды делятся на три основных группы:

• Капиллярная вода.
• Грунтовая вода.
• Верховодка.

Причём, поверхностная вода, если её вовремя не отвести, при инфильтрации (впитывании) в грунт превращается в подземную воду.

Объем поверхностных вод обычно превышает объём подземных вод.

Вывод: поверхностный сток надо отводить ливневой (дождевой) канализацией, а не пытаться сделать поверхностный дренаж!

Ливневая канализация - это система, состоящая из лотков, труб или канав, прорытых в грунте, выводящих воду от водостоков за пределы участка + грамотная организация рельефа на приусадебной территории. Это позволит избежать застойных зон на участке (линз, бассейнов), где будет скапливаться вода, которой просто некуда идти, и дальнейшего заболачивания.

Основные ошибки, которые допускаются при самостоятельном устройстве дренажа:

• Несоблюдение правильного уклона уложенных дренажных труб. Если взять усреднённо, то уклон выдерживается в пределах от 0.005 до 0.007, т.е. 5-7 мм на 1 п.м дренажной трубы.

• Использования дренажной трубы в геотекстильной обмотке на «неправильном» грунте. Трубу в геотекстиле для избежания её заиливания применяют на грунтах, состоящих из чистых средне- и крупнозернистых песков.

• Использование вместо гранитного более дешёвого известнякового щебня, который со временем размывается водой.
• Экономия на качественном геотекстиле, который должен обладать определёнными гидравлическими свойствами, влияющими на качество дренажа. Это эффективный размер пор 175 мкр, т.е. 0.175 мм, а также поперечный Кф, который должен составлять не менее 300 м/сут (при единичном напорном градиенте).

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Денис1235 Участник FORUMHOUSE

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

• Грунтовое основание в виде ложа.
• Слой песка или ПГС толщиной около 5 см.
• Бетон около 7 см.
• Лоток из асбестоцементной трубы.

При устройстве такой ливнёвки не забудьте уложить металлическую сетку (для армирования) на стыки и оставить деформационный зазор (3-5 мм) между лотками.

Денис1235

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by .

yury_by Участник FORUMHOUSE

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

yury_by

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап - засыпаем на дно колодца гравий фракции 5-20.

Отливаем из бетона самодельную крышку колодца.

Красим крышку люка.

Делаем врезку в колодец водоотводящей пластиковой «серой» канализационной трубы, выдерживая наклон трассы в 1 см на 1 погонный метр.

Проливаем трубу смесью песка с водой, чтобы между стенками траншеи и трубой не осталось пустот.

Чтобы труба не всплыла, её можно прижать кирпичом или доской.

Ставим крышку, монтируем люк и засыпаем всё грунтом.

На этом изготовление бюджетной ливнёвки завершено.

Строительство недорогого дренажа и осушение заболоченного участка

Не всем достаются «правильные» участки. В СНТ или в новых нарезах земля может быть сильно заболочена, или у застройщика торфяник. Построить на такой земле нормальный дом под ПМЖ, а не лёгкую летнюю дачу - и сложно, и дорого. Есть два выхода из этой ситуации - продать/обменять участок или заняться осушением и приведением участка в порядок.

Чтобы не заниматься в будущем различными дорогостоящими переделками, пользователи нашего портала предлагают бюджетные варианты водоотвода и осушения территории на базе автомобильных покрышек. Этот вариант позволяет сэкономить семейный бюджет.

Юрий Подымахин Участник FORUMHOUSE

Торфяная почва характеризуется высоким уровнем грунтовых вод. На моём участке вода стоит практически вровень с поверхностью, а после дождя не уходит в землю. Чтобы отвести верхнюю воду, её нужно выбросить за пределы участка. Я не стал тратиться на покупку специальных труб для водоотведения, а сделал дренаж из автомобильных покрышек.

Система монтируется следующим образом - роется канава, в неё укладываются автопокрышки, сверху покрышки застилаются полиэтиленом, чтобы земля сверху не проваливалась внутрь. Полиэтилен также можно дополнительно прижать «ненужными» в хозяйстве кусками шифера. Так увеличится общая жесткость конструкции. Вода попадает в «покрышечный» трубопровод и далее отводится за пределы участка.

Но существуют и более «тяжелые» места, где предстоит сделать гораздо больше.

Серёга567 Участник FORUMHOUSE

У меня есть участок в СНТ, общей площадью 8 соток. На участке стоит здание, которое я планирую достроить и расширить. Место очень низкое. Т.к. дренажные канавки для водоотведения в СНТ находятся в плачевном состоянии, где закопаны, захламлены или забиты, то вода никуда не уходит. УГВ такой высокий, что воду из колодца можно черпать ведром, держа его за ручку. Весной вода на даче стоит подолгу, участок фактически превращается в болото и, если и просыхает, то только летом в самую жару. Приводить дренажные канавы в порядок никто не хочет, так все и плавают. Поэтому я решил, что бороться с соседями бесполезно. Надо поднимать свой участок и найти способ, куда девать всю «ненужную» воду с участка.
