Как сделать трубогиб для профиля. Самодельный трубогиб для профильной трубы: устройство и нюансы изготовления. Для чего используют трубогибы

Профильная труба справедливо считается одним из наиболее популярных в домашнем хозяйстве материалов. Из трубы изготавливают до 90% каркасов и несущих конструкций самодельных гаражей, пристроек, всевозможных инструментов и приспособлений. Зачастую, чтобы добиться необходимой кривизны профильной трубы, например, для постройки арочной крыши, нужен трубогиб, способный работать как с обычной, так и с профилированной трубами.

Как сделать самодельный трубогиб для профильной трубы

Изогнуть профилированную трубу по заданному радиусу можно несколькими способами:

• Обкатывая разогретую газовой горелкой профилированную трубную заготовку вокруг болванки шаблона или в специальном зажиме. Такая схема трубогиба может быть собрана за 10 минут, потребуется только засыпать трубу песком и правильно подобрать калибр болванки, на которой формируется изгиб;
• На самодельном трубогибе рычажно-роликовой конструкции. В этом случае профилированная труба изгибается по отдельным секторам. Конструкция трубогиба очень проста в изготовлении, но при формировании дуги потребуется определенный навык в работе, чтобы на всей профилированной трубе выдерживался один радиус кривизны;
• С помощью прокатно-роликового трубогиба. Преимуществом подобной схемы является возможность максимально точно выдержать радиус кривизны, поэтому можно изготовить необходимое количество изогнутых профилированных отрезков практически любой длины.

К сведению! Ручным и рычажным трубогибами возможно изогнуть профилированную трубную заготовку самым сложным образом, но изготовить два одинаковых по кривизне отрезка крайне сложно.

Поэтому и ручной, и рычажно-роликовый трубогибы используются для единичного изготовления всевозможных деталей и переходников, например, при ремонте систем водопровода, несложных строительных конструкций. Прокатно-роликовая конструкция трубогиба позволяет выгнуть относительно простые изделия из профилированной трубы, но в неограниченном количестве раз.

Ручной способ изгиба разогретой профильной трубы на калиброванной болванке используется с незапамятных времен и дает неплохие результаты. Лучше всего получается изогнуть обычную трубу, для профилированной потребуется вдвое увеличить количество гибочных переходов, чтобы на гранях не происходило образования брыжей или волн. Труба перед разогревом заполняется чистым и сухим прокаленным песком. Концы завариваются сваркой или запрессовываются металлическими пробками.

Настоящий трубогиб для профильной трубы своими руками

Устройство прокатного трубогиба отличается от предыдущих вариантов тем, что перед изгибанием профилированной трубы выполняется установка необходимого радиуса кривизны, после этого трубная заготовка с помощью цепного привода и пары роликов достаточно быстро прокатывается в изогнутый профиль.

Проще всего собрать трубогиб своими руками, чертежи которого приведены ниже.

Конструкция прокатно-роликового трубогиба состоит из нескольких базовых узлов:

1. Массивной станины, сваренной из швеллера. Конструктивно станина трубогиба представляет собой две стойки, приваренные к массивной плите основания. На стойках закрепляется домкрат, с помощью которого создается необходимое усилие для деформации металла;
2. Система роликового привода. После прижатия домкратом профилированной трубы к роликовой поверхности происходит деформация металла трубы с одновременным прокатыванием профилированного материала;

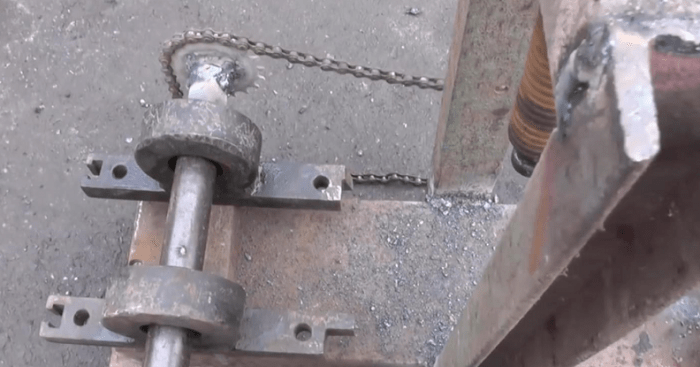

3. Система цепного привода используется для протягивания профилированной трубы через деформирующую линейку трубогиба.

Принцип работы и скорость изгиба можно дополнительно уточнить из видео:

Собираем станину и приводной механизм трубогиба

Первоначально собирается станина трубогиба. Для этого две вертикальные стойки свариваются в П-образную вертикальную конструкцию.

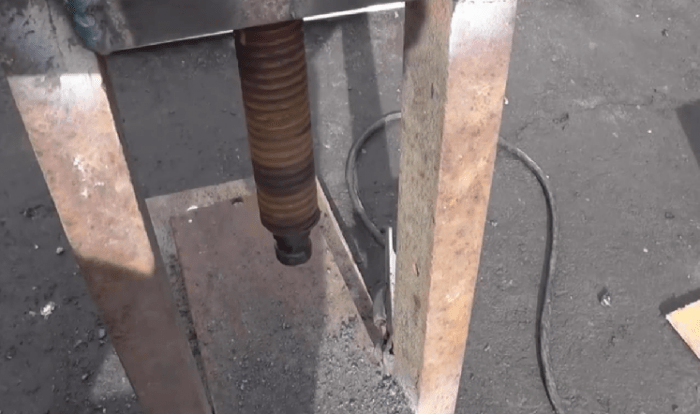

Далее на изготовленную опору приваривается винтовая пара винт-гайка от домкрата с подъемным усилием не менее пяти тонн. Особое внимание требуется уделить точной установке винтовой гайки, чтобы при заворачивании винт опускался строго в вертикальном направлении.

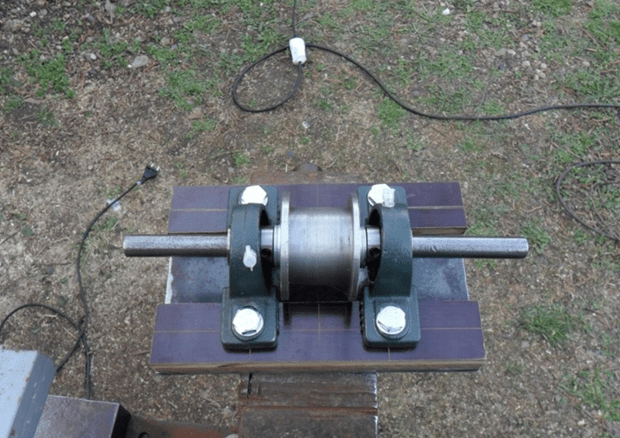

На следующем этапе привариваются две роликовые опоры, насаженные на 30-ти миллиметровую литую ось. С боковой стороны на ось сваркой крепится звездочка от велосипеда. Таким образом, получается цепная передача. Чтобы привод станка работал без проскальзывания, потребуется изменить длину цепи под реальное расстояние между звездочками.

Последовательность работы трубогиба:

• На ролики закладывается профилированная труба и прижимается винтом, после первого прокатывания замеряют положение винта и измеряют радиус изгиба;
• Чтобы получить требуемую кривизну профилированного материала, вертикальным винтом пропорционально изменяют величину деформации;
• Наиболее массивные профилированные трубы прокатывают в несколько заходов.

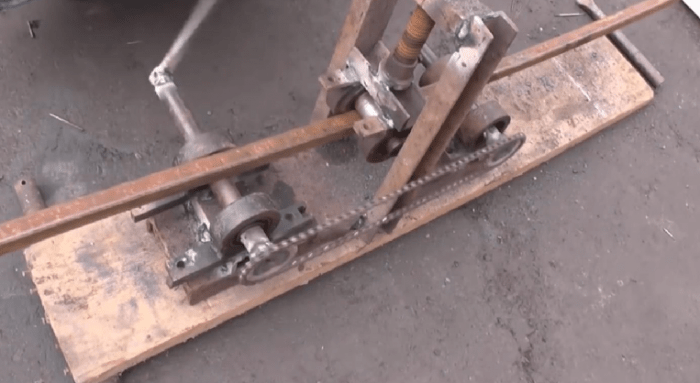

Точность изгиба профилированной трубы можно легко оценить по фотографии. Изгибание профиля является достаточно тяжелым и трудоемким мероприятием, поэтому, если трубогиб планируется использовать на постоянной основе, есть смысл оборудовать станок электродвигателем с редуктором.

Для заготовок сечением более 30-ти миллиметров вместо велосипедных цепей и звездочек используют запчасти от привода ГРМ «волговских» и «москвичевских» двигателей.

Роликово-рычажный вариант трубогиба

Более простая и доступная в изготовлении конструкция трубогиба представлена на чертеже и на фото.

В основе конструкции используется пара из гибочного ролика и опорной плиты. Привод головного ролика осуществляется с помощью двухметрового рычага, что позволяет получить на изгибающем инструменте огромное усилие, примерно около полутора тонн. Сам ролик представляет собой двадцатисантиметровый круг с центрирующими бортами. Ширина между бортами равна сечению профилированной трубы.

Важно! Инструмент приходится подгонять под параметры профтрубы заменой главного ролика на инструмент с соответствующей шириной гибочной части.

Процесс выгибания профилированной трубы идет поэтапно. Заготовку размечают на несколько секторов. В станок профиль закладывается и фиксируется с помощью струбцин по выполненной ранее разметке.

Простым поворотом на заданный угол профтруба изгибается по заданному радиусу. Далее необходимо переставить следующий сектор и повернуть рычаг точно на заданный угол. От того, насколько точно выполняется позиционирование сектора профилированной трубы в зажиме станка, зависит стабильность радиуса изгиба.

Наиболее удачные конструкции трубогибов

Чтобы добиться высокой производительности, в изгибе профтрубы зачастую используют не два ролика, а три, и вместо винтового домкрата применяется гидравлический привод. В этом случае можно изгибать профилированную трубу с сечением до 50 мм.

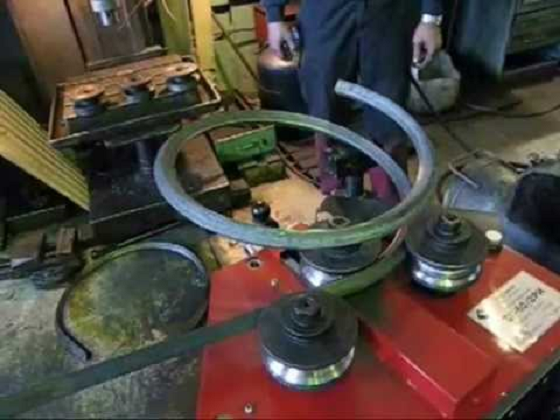

Трехроликовые трубогибы позволяют получать не только плоскую, но и винтовую спиралевидную форму. Разумеется, что деформирующее усилие возрастает в несколько раз, поэтому привод трубогиба оснащается редуктором.

Намного сложнее выгнуть четырехугольный профиль в направлении меньшей стороны прямоугольного сечения. В этом случае трубогиб приходится использовать минимум в четыре прохода. Если используется сварной профиль, перед прокаткой рекомендуется подогревать его до 200 о С.

Заключение

Средняя стоимость постройки трубогиба своими руками составляет 70-90 долл. Если для строительства арочной крыши из поликарбоната необходимо изогнуть более пяти профилей, постройка станка вполне оправдает затраты. Для меньшего количества профилированных труб более выгодно экономически выполнить профилирование в ремонтной мастерской. Подобные станки очень популярны среди любителей работать своими руками, поэтому удачную конструкцию можно продать или отдать в аренду, и тем самым оправдать большую часть затрат на его изготовление.

Трубогиб — очень полезный инструмент в хозяйстве, если вы привыкли всё делать своими руками. Из гнутой профильной трубы изготавливают навесы, теплицы и козырьки, придают водопроводным трубам нужный изгиб. С помощью этого инструмента не составит труда сделать всевозможные изделия, которые имеют переменный радиус. Можно сэкономить на покупке инструмента и сделать его по чертежам и фотографиям самостоятельно. Мастер-класс из видео покажет все тонкости процесса.

Типы и модели трубогибов

На строительном рынке можно приобрести разные модификации профессиональных трубогибов. Для изгиба труб небольшого диаметра подойдёт инструмент с ручным приводом; трубы большого диаметра изгибают инструментом, укомплектованным гидроприводом. Промышленные агрегаты бывают стационарными и переносными. Удобен в эксплуатации инструмент, который подключается к электросети. Трубогибы классифицируются по способу изгиба:

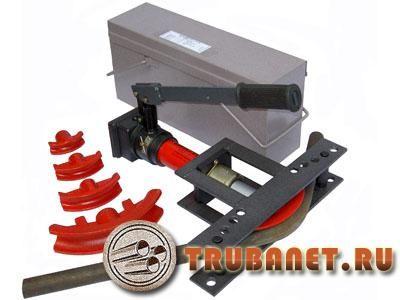

• трубогибы арбалетного типа в качестве изгибающего узла используют шаблон нужного диаметра;

• ручной привод изгибает трубы с помощью пружин;
• сегментные трубогибы изгибают трубы по сегменту. Их чаще всего используют сантехники;

• дорновые механизмы предназначены для изгиба тонкостенных труб на малый радиус.

Совет. В специальных справочниках можно найти таблицы с допустимыми значениями радиуса изгиба в зависимости от толщины и диаметра трубы. Нарушение радиуса создаст зоны с повышенным напряжением металла, что существенно снизит качество и прочность трубы.

Простейший трубогиб из шаблона

Такой механизм подойдёт для труб малого диаметра. Шаблон изготавливают из досок, превышающих по толщине диаметр трубы. Край шаблона обрезается под углом, чтобы труба не выскальзывала. Доски скрепляют между собой и фиксируют на поверхности стола. На определённом расстоянии от шаблона прикрепляют упор. Трубу вставляют между упором и шаблоном и выгибают. Трубу нельзя гнуть от центра шаблона – она сломается. А если не сломается, то внешний вид не выдержит никакой критики.

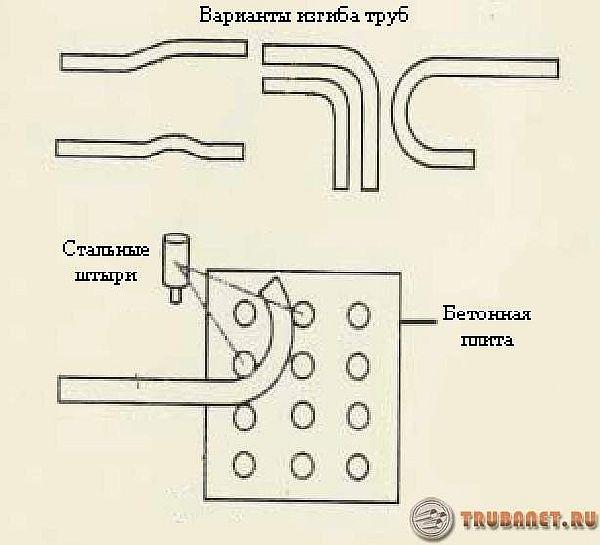

Подобным образом изготавливается трубогиб из бетонной плиты и прочных металлических штырей. В бетоне бурятся отверстия и вбиваются штыри на расстоянии не более 5 см, по краям вбивают штыри-упоры. Для фиксации изогнутой трубы, к её концам можно приварить перемычку, которую потом демонтируют.

Подобный шаблон можно выполнить из листа фанеры и крючков. Изменяя расположение крючков, можно менять радиус изгиба заготовки.

Роликовый ручной трубогиб

При изготовлении такого механизма основная сложность состоит в подборе роликов и нужного шаблона. Изгиб не получится качественным, если ролики не будут обхватывать трубу. Для изгиба гибких труб ролики можно выпилить из деревянных заготовок твёрдых пород. Ролики можно изготовить на токарном станке или при помощи лобзика.

Деревянные круги вырезают под необходимым уклоном, затем собирают в одну деталь, ошкуриваются наждачной бумагой. Для придания прочности деревянным деталям, их укрепляют пластинами из металла. Для изгиба труб по большому радиусу понадобится трубогиб, имеющий три ролика.

Станок для гибки труб

Ручной станок прокатного типа станет хорошим подспорьем в мастерской домашнего мастера. Для его изготовления понадобятся такие материалы, которые можно купить по приятной цене в пунктах приёма металла.

Расстояние между валами имеет значение. Чем дальше расположены валы, тем меньше потребуется приложить силы оператору для прогона трубы, минимальное радиусное значение увеличивается и увеличивается расстояние участка трубы, которое не подвергнется обработке, соответственно ход прижимного вала будет длиннее. Поэтому на стадии проектирования чертежа нужно рассчитать несколько вариантов положения боковых валов.

Если вместо валов будут использоваться ролики, по бокам нужно поставить ограничители (уголок стальной), которые удержат трубу в строго вертикальном положении и перпендикулярно к оси роликов. В противном случае профильная труба изогнётся спиралью. После финальной сборки приспособление можно покрасить, для эстетического удовольствия.

Приведённое устройство при желании можно усовершенствовать. Добавить к инструменту двигатель с моторедуктором, который приведёт вал в движение вращением цепной передачи. Установление домкрата вместо верхнего вала позволит изгибать трубы разных диаметров. Домкратом регулируется давление и выставляется высота. Такой апгрейд позволит гнуть трубы в промышленном масштабе малого предприятия, под всевозможными радиусами.

На таком станке удобно работать с напарником: один человек крутит лебёдку, а второй тянет трубу. Заготовка трубы помещается на ролики и прижимается домкратом. Лебёдка протягивает трубу по валам, затем добавляют усилие домкрата и прогоняют заготовку ещё раз. Цикл повторяют до тех пор, пока труба не приобретёт нужный изгиб.

Совет. При сгибании профильной трубы, песок, засыпанный внутрь профиля, защитит его от деструктивных деформаций.
Прибор, самостоятельно изготовленный однажды, прослужит очень долго, и ничем не будет уступать по качеству купленному оборудованию. Если же трубогиб нужен для одноразового использования, то целесообразнее взять прибор на прокат.

Трубогиб своими руками: видео

Как сделать трубогиб своими руками: фото

Владельцы загородных домов или приусадебных участков во время обновления трубопровода или проведения любых строительных робот часто сталкиваются с надобностью сгиба круглой или профильной трубы под определенным углом.

Если такой процесс приходится осуществлять часто, что лучше приобрести специальное оборудование. Но если такая надобность возникает редко, то можно совершая не сложные манипуляции изготовить трубогибы для круглой трубы своими руками, видео уроки и чертежи данной конструкции будут представлены в статье ниже.

В данной публикации поговорим о том, как изготовить в домашних условиях трубогиб из подручных средств для сгиба круглых и профильных труб. Однако перед началом описания поэтапного изготовления, во вступительной части давайте рассмотрим, что собой представляет этот инструмент и для каких целей используется в хозяйстве.

Что такое трубогиб и для чего он нужен

Он представляет собой конструкцию, которая дает возможность сгибать профильные или круглые трубопрокатные материалы под нужным углом. Они делятся на:

• • гидравлические;

• • механические;

• • ручные.

Первый вид справляется со сгибанием больших размеров, механические модели используют для средних по величине, а ручные считаются идеальным вариантом для диаметром до 3 см и профильных до 4 см.

По своим конструктивным особенностям, функционалу и принципу работы они разделяются на:

• • арбалетные;

• • сегментные;

• • пружинные.

Технология работы любого трубогиба заключается в возможности правильно согнуть изделие под требуемый радиус. Если при сгибе не уделяется особое внимание качеству результата, то самодельные конструкции справятся с данной задачей на все 100%.

Делаем из металлической трубы и гайки

Этот вид устройства для сгибания считается самым элементарным. Оно изготавливается из куска жесткой круглой трубы (металлического стержня) с прикрепленной у основания гайкой.

Чтобы работа инструмента была эффективной, следует придерживаться следующих характеристик:

1. подбирать гайку таким образом, чтобы размер ее внутренней резьбы был больше минимум на 30% от диаметра сгибаемого образца;
2. сама рукоятка должна быть по возможности тверже, чтобы не деформироваться под давлением. Желательно использовать стальной прут.

Используется данный инструмент очень просто. Осуществлять сгибание может один человек самостоятельно (без помощников). Независимо оттого, что конструкция довольно простая, она может выполнять свое прямое назначение с трубами диаметром до 3 см.

Для осуществления процедуры потребуется проделать следующие шаги:

1. Изготавливаем шаблон будущего изгиба из проволоки;
2. Проводим замеры шаблона и переносим их на трубу;
3. Труба устанавливается на ровный пол с жестким покрытием;
4. Труба вставляется в гайку трубогиба, сопоставляя свое направление с замерами на трубе;
5. Ногой, упираясь в трубу, которая находится на полу, прижимаем ее сильнее, а второй край сгибаем, медленно притягивая рукоятку трубогиба по направлению к себе. Такие манипуляции позволяют ее изогнуть на 10˚.
6. Перемещая трубу по отверстию гайки, процедура повторяется несколько раз, пока в итоге изгиб не примет нужную форму.

Трубогиб из дерева

Для самостоятельного сгиба круглой трубы можно своими руками изготовить трубогиб из дерева. Такое устройство с технической точки зрения является самым простым, для работы не требуется дополнительных деталей, таких как например – гидравлический цилиндр.

Начинаем с того, что сбиваем между собой несколько досок из плотного дерева и вырезаем половину окружности соответствующего диаметра. Для вырезания можно использовать самую простую ручную пилу, главное следить за тем, чтобы соблюдался уклон ближе к основанию.

Получившуюся заготовку крепят к прочному основанию в виде столешницы или стены. Так же к основанию крепится дополнительный брусок из дерева для создания дополнительного упора.

При выборе дерева обратите внимание на то, что его толщина должна быть больше диаметра трубы иначе в процессе сгибания образца, он может соскользнуть и нанести травму.

Чтобы без труда сделать деревянный трубогиб для круглой трубы своими руками, можете ознакомиться с представленными ниже видео уроками. Это поможет разобраться во всех нюансах данного процесса.

Как с ним работать?

Помещаем трубу в углубление между деревянным полукругом и упорным бруском и аккуратно начинаем давить на нее с обратной стороны, сгибая до нужного вида.

Главное чтобы она легко входила в проем. Данное деревянное устройство хорошо гнет алюминиевые и стальные изделия. При этом его изготовление требует минимальных затрат.

Трубогиб из металлических крючков

Для его изготовления понадобится провести следующие несложные действия:

• купить в любом строительном магазине крючки из высококачественного металла;
• крепим их на устойчивом основании с шагом не более 5 см. Однако расстояние одного крючка от другого будет зависеть от размера изделия, которое нужно согнуть;
• в итоге получаем полукруглый шаблон;
• с одной стороны устройства крепится дополнительный упор.

Процесс сгибания будет напоминаь работу с деревянным шаблоном, но в этом случае не стоит для разного диаметра делать новый шаблон достаточно просто сдвинуть расстояние между крючками.

Трубогиб из цилиндра и роликов

Видео 1. Делаем ручной гидравлический трубогиб для круглого трубопроката своими руками

Видео 2. Схема – чертеж.

Видео 3. Делаем своими руками

Состоит из роликов и цилиндра и является уже более сложным агрегатом. Зато он дает возможность сгиба под любым углом до 360˚. По факту предоставляется возможность создать трубогиб для профильной трубы своими руками, максимально похожий, по техническим характеристикам, на гидравлическое оборудование.

Образец фиксируется при помощи роликов, а свободно двигающийся цилиндр аккуратно сгибает ее до нужного угла. Чтобы изготовить своими руками подобный агрегат потребуется:

• две пластины из стали длинной 30 см и толщиной не более 10 миллиметров;
• четыре уголка из стали с полками размера 5х5 см;
• из деревянных досок сбивается шаблон, толщина которого не должна превышать 3 см;
• стальная пластина присоединяется с нижней стороны деревянного шаблона;
• на основании для того, чтобы придать большую прочность конструкции желательно прикрепить уголки;
• к верхней части крепится вторая стальная пластина;
• в последней делается отверстие одинакового диаметра что и у винта, который будет там установлен;
• болт несет функцию опоры для сгибаемой трубы;
• к верхней пластине крепятся уголки и ролики, которые ориентируются внутрь трубогиба;

Данный вид конструкции дает возможность сгибать под любым углом любое профильное изделие.

Видео 4. Самодельный гидравлический трубогибочный станок. Гнем с помощью домкрата

Правила использования самодельных ручных трубогибов

Чтобы изготовленное устройство качественно и правильно выполняла свою работу нужно придерживаться нескольких простых правил по ее эксплуатации:

1. Если для сгибания предлагаются шовные трубы, которые используют при монтаже трубопровода, то шов нужно размещать в сторону сгиба;
2. В случае гибки больших диаметров рекомендуется проводить работы с напарником;
3. Во время процесса пользуйтесь средствами защиты и не забывайте придерживаться правил техники безопасности.

Подытожив всю вышеизложенную информацию можно сказать одно, что самостоятельно соорудить трубогиб задача выполнимая. И воплотить ее в жизнь можно при наличии минимального количества свободного времени и денежных средств.

В данной статье поэтапно расписаны техники создания трубогибов разной сложности для работы со стандартными круглыми и профильными трубами. Подробно описаны материалы, которые потребуются для создания конструкций своими руками с минимальными финансовыми тратами.

Выбор определенной модели напрямую зависит от размера заготовки и от наличия подручных средств необходимых для создания той или иной конструкции. Представленные фотографии и видеоматериалы помогут разобраться во всех нюансах данной тематики и изготовить все самостоятельно!

Видео 5. Делаем трубогибочный станок своими руками в гараже (в конце схема-чертеж).

Видео 6. Трубогибочный станок + чертежи

Представляем Вашему вниманию чертежи различных моделей

Записи

Технологию изготовления которого вы узнаете из данной статьи. Мы расскажем, как сделать трубогиб для профильной трубы своими руками, приведем схемы, чертежи и перечень необходимых инструментов для выполнения работ в домашних условиях.

Cодержание статьи

Необходимость использования и стоимость промышленных трубогибов

Решая, профильную трубу, неопытные мастера нередко прибегают к ручному механическому сгибанию, для чего используются примитивные конструкции в виде опорных штырей, забитых в бетонную плиту, по лекалу которых сгибается труба.

Однако данный способ имеет ряд существенных недостатков, основной из которых трудоемкость: профиль имеет повышенную прочность за счет наличия ребер жесткости – крайне сложно выполнить изгиб полагаясь лишь на физическую силу. Отметим, что прочность профиля уменьшается из-за ручной гибки, поскольку она сопровождается прикладыванием неравномерных усилий, что приводит к увеличению внутреннего напряжения в материале.

На строительном рынке представлено большое количество устройств для гибки профиля, однако они имеют непомерную стоимость, что не позволяет приобретать такие агрегаты для использования в домашних условиях. В качестве примера приводим среднюю цену на модели станков от лидирующей компании на рынке – фирмы TV:

• ручной трубогиб TV-2 -12 тыс. рублей;
• роликовый профилегиб TV-4 – 30 тыс;
• трубогиб электрический роликовый профилегиб TV-10 (двухсторонний) – 76 тыс.

Чтобы изготовить ручной станок в домашних условиях вам потребуется затратить на комплектующие материалы около 3-5 тысяч, при этом по эффективности он не будет уступать изделиям промышленного производства.

Делаем простой трубогиб своими руками

Предлагаем вашему вниманию инструкцию, следуя которой можно сделать ручной трубогиб профильной трубы своими руками. Изготовленный станок позволяет выполнять сгибание профиля сечением от 10*10 до 25*25 мм под углом 0-180 градусов.

Это простейшая конструкция , для изготовления которого вам потребуются следующие материалы:

• крепежная планка с отверстием 30 мм в диаметре и 4-ма посадочными гнездами под шпильки М6;
• ручка для вращения, в качестве которой можно использовать использовать усиленный толстостенный квадратный профиль;
• большой ролик диаметром 173 мм;
• малый ролик диаметром 65 мм;
• ось для вращения роликов диаметром 30 мм и высотой 61 мм, с резьбой М14 на торцевой части;
• шайба С16 и гайка М16.

Крепежная планка под станок для гибки профильной трубы изготавливается из листового металла толщиной не менее 7 мм . В ней необходимо высверлить отверстия под установку оси вращения ролика и установку шпилек М6 (диаметр гнезд 8 мм), также на планке высверливаются отверстия под фиксирующие болты.

Ручка (рычаг) для прикладывания усилия на изгиб выполняется из квадратного профиля сечением 36*36 мм (толщина стенки 4 мм, к внутреннему торцу которого привариваются две пластины с отверстиями 30 мм под болты фиксации роликов. Учитывайте, что от длины ручки непосредственно зависит КПД работы. Впоследствии ее можно будет удлинить с помощью вставленного внутрь профиля лома.

Для профильной трубы изготавливается по следующему алгоритму:

1. На слесарном верстаке с помощью болтов М8 фиксируется крепежная планка. Верстак либо стол, на котором устанавливается приспособление, должен быть хорошо закреплен на полу во избежание сдвигов в процессе сгибания профиля.
2. Между пластинами ручки размещается большой ролик, который насаживается на продетую в отверстие крепежную планку ось вращения и зажимается гайкой.
3. Устанавливается и фиксируется ось малого ролика.
4. В посадочных гнездах пластины крепятся шпильки М6, которые будут фиксировать крайнюю часть профиля в процессе изгиба. На шпильки устанавливаются крепежные пластины, подобранные в соответствии с размером профиля.

Как согнуть профильную трубу изготовленным приспособлением? Ручка трубогиба отводится в крайнее левое положение так, чтобы между крепежными пластинами и отверстием между роликами соблюдалась прямая ось. В посадочное гнездо вводится профильная труба и рычаг станка поворачивается до тех пор, пока изгиб не получит требуемый угол.

Самодельный трубогиб для профиля (видео)

Станок для высокоточной гибки профиля

Гибка профильной трубы по радиусу выполняется с применением более сложного устройства, которое также можно сделать в домашних условиях. Схема и конструктивные особенности приспособления приведены на изображении.

Данный гибочный станок для профильной трубы фиксируется на рамном столе (без столешницы), от габаритов которого зависит размер несущей станины. В данной схеме используется станина из швеллера высотой 10 см и длиной 77 см .

Чтобы сделать трубогиб следуйте инструкции:

1. Из полосы металла толщиной 5 мм вырезается 4 опорные стойки под малые валы, по которым будет перемещаться профиль. На верхнем торцевой части стоек вырезаются отверстие под ось вращения роликов. Размеры стоек – 5*10 см.
2. Стойки привариваются к швеллеру на расстоянии 30 см друг от друга. Ролики под валы можно приобрести на скобяном рынке, такие изделия используются при монтаже откатных . После сварки уложите на ролики профиль и проверьте, не повело ли конструкцию в процессе сваривания. В случае деформации вам потребуется сделать всю работу повторно.



3. Далее из листового металла толщиной 8 мм вырезается пластина под несущую часть станка, размеры пластины – 25*25 см. На пластину нам нужно установить центральный ролик, посредством вращения которого будет перемещаться сгибающейся профиль.
4. По краям пластины устанавливаются деревянные прокладки толщиной 10 мм, которые приклеиваются к металлу с помощью суперклея. Подставки нужны для того, чтобы при вращении ролик не задевал несущую пластину.
5. Чтобы установить ролик вам потребуется два подшипника, внутри которых будет вращаться ось вала. Хорошо подходят подшипники серии №203 от компании CRAFT . Подшипники фиксируются с помощью болтов в предварительно высверленных внутри подставок отверстиях.



6. Далее нужно сделать четыре стойки длиной в 40 см из 50-го уголка и с помощью сварки закрепить их по углам пластины с центральным валом, зафиксировав ее на несущей станице станка (швеллере). Пластина устанавливается в центральной части стоек так, чтобы между осями роликов соблюдалось расстояние, равное размеру профиля, с которым вы планируете работать.



7. Из листового металла 8 мм вырезаются заглушки, которые привариваются к верхней части стоек. Далее нужно сделать пластину под крышку станка, на которой будет устанавливаться регулирующий винт. Внутри пластины высверливается отверстие под диаметр используемого винта (можно применить винт от пресса для давки винограда ).
8. В заглушках стоек высверливается отверстия под болты (диаметр 10 мм) и пластина крышки фиксируется на стойках.
9. В отверстии на крышке нарезается резьба и вкручивается пятка, внутри которой будет вращаться прижимной винт.
10. К пластине приваривается уголок 15 мм, выступающий в качестве наружного ограничителя винта, под который в уголке высверливается отверстие, параллельное оси пятки. В отверстии нарезается резьба соответствующего размера.



11. Осталось сделать ручку для центрального вала и зафиксировать ее на оси вращения ролика. В качестве ручки можно использовать засов от ставней либо отрезок арматуры соответствующей длины.
12. Также не помешает покрасить станок, чтобы он приобрел более презентабельный вид. Покрытие из краски также защитит металл от коррозии.

Как согнуть с помощью сделанного станка? Профиль укладывается на валы, после чего посредством прижимного винта опускается центральный ролик так, чтобы он упирался в трубу. Далее выполняется вращение поворотной ручки и валы перемещают профиль, который изгибается под давлением центрального ролика.

Протянув профиль по всей длине опускаем прижимной винт еще ниже и повторяем операцию, перемещая профиль в обратную сторону. Процесс выполняется до тех пор, пока не будет получен изгиб требуемого радиуса.

Данное устройство, изготовление которого было выполнено в домашних условиях, может загнуть профиль не менее эффективно, чем трубогиб электрический роликовый профилегиб промышленного производства.

Во время работы на участке либо в гараже довольно часто требуется согнуть несколько труб по той или иной окружности. Или, как вариант, сделать ровные стальные полосы полукруглыми. Для этого используется такое устройство, как трубогиб, но приобретать заводскую модель для произведения пары-тройки операций – удовольствие не из дешевых. Легче изготовить простой трубогиб своими руками, способный согнуть трубу по требуемым размерам. С самыми простыми и популярными вариантами данной конструкции мы и ознакомимся сегодня.

Для чего используют трубогибы?

Профильные трубы, имеющие различные разрезы, считаются сегодня наиболее востребованными металлическими изделиями и используются при сооружении теплиц, навесов, гаражей, для создания ограждений, во время прокладки трубопровода и так далее. И при изготовлении большинства этих изделий трубы необходимо сгибать под тем или иным углом, а без специального оборудования с этим никак не справиться.

Итак, трубогиб – это специальное устройство, посредством которого в большинстве случаев и сгибаются трубы, причем угол изгиба может быть разным (в пределах 0-180 градусов). Привод современного трубогиба зачастую электромеханический или же гидравлический.

Обратите внимание! С помощью описываемого в статье приспособления можно сгибать изделия любой конфигурации (котельные, газо- и водопроводные; более того, трубы могут быть как стальными, так и медными, алюминиевыми либо же металлопластиковыми).

Сфера применения трубогиба достаточно широка – его можно встретить на строительных площадках, при создании отопительных/водопроводных сетей, на промышленных объектах, проч. Трубогиб, изготовленный собственноручно – это незаменимая вещь в хозяйстве, которая может быть использована для самых разных работ. Если вы, к примеру, намерены своими руками установить кондиционер, оборудовать вентиляционную или отопительную систему, то обойтись без данного агрегата будет непросто.

Как устроен трубогиб?

Конкретная конструкция приспособления зависит, прежде всего, от его предназначения, однако в обязательном порядке трубогиб включает в себя:

• раму;
• пару трубных упоров;
• гидроцилиндр;
• планки (верхняя/нижняя).

Заметим также, что рама может быть как открытой, так и закрытой. Что касается гидроцилиндра, то он – это главная часть приспособления, которая выполняет силовую функцию.

Также в схеме трубогиба своими руками присутствует нагнетательное устройство, которое размещается на тыльной части корпуса; в этом же месте располагается винт перепускного клапана, рукоятка. А вот сверху цилиндра имеется пробка, посредством которой внутрь заливается масло и проверяется его уровень. Размещенная внизу планка агрегата накручивается на резьбу, находящуюся спереди корпуса, а затем прижимается специальной фиксирующей гайкой. Дополнительно планка крепится замком и парой винтов.

Для ручного усиления применяется выдвижной шток, возвращающийся назад благодаря пружине, которая располагается в цилиндре. Планки трубогиба выполнены как сварная конструкция. На поперечных пластинах имеются отверстия, посредством которых устанавливаются упоры. В нижней части корпуса есть еще резьбовые отверстия для установочных болтов, регулируемые по высоте.

Обратите внимание! Упор выполнен в виде цапфы, а упоры, которые расположены на ее концах, вставляются в отверстия на планках. Изгибаемое изделие будет опираться на ручей, расположенный в середине упора. Элементы, обеспечивающие сгибание, выполнены из точного стального литья.

Рассматривая трубогиб своими руками, нельзя не отметить тот факт, что профильные трубы с тонкими стенками пользуются в последние годы все большей популярностью, более того, они дают возможность создавать долговечные и привлекательные конструкции, а также экономить на строительных работах. Именно из таких труб сегодня делают теплицы, различные навесы. Чем же отличается профильная труба от обыкновенной? Прежде всего, поперечным сечением, которое в данном случае не круглое, а овальное, прямоугольное либо квадратное. Именно этим и объясняются конструктивные особенности трубогиба для данного типа труб – ролики должны быть такого же сечения, что и сгибаемые изделия, в противном случае сечение последних может быть деформировано.

Виды трубогибов

С помощью ручного трубогиба можно сгибать кольца и дуги. Подобный аппарат весит относительно немного (порядка 65 кг), благодаря чему его можно транспортировать к месту работ при небольших металлоконструкциях (тех же теплицах, воротах, навесах). Вот основные характеристики материалов, которые могут обрабатываться ручным приспособлением: круглая труба с сечением 3 сантиметра, квадратная – 4х4 сантиметра, прут – 1,6 сантиметра, полоска – 4х1 сантиметр и, наконец, квадрат – 1,6х1,6 сантиметра.

Благодаря разного рода оправкам, диапазон обрабатываемых изделий может быть расширен, а трубогиб, в свою очередь, может быть превращен в профилегиб. Стоимость ручного инструмента такова, что его можно приобрести либо изготовить собственноручно даже для незначительных производств.

Что же касается электрических трубогибов, то их используют в промышленных масштабах при работе с изделиями различного сечения. Подобные агрегаты очень производительны, что обуславливается, в первую очередь, дополнительными функциями, среди которых вращение вальцов сразу в двух направлениях, применение ножных педалей, регулировка при помощи панели управления.

К возможностям электрических трубогибов можно отнести гибку дуг из квадратных (8х4 сантиметра) и круглых (3 сантиметра) труб. С целью соответствия конфигурации сечения и диаметру изделий приборы оборудуются специальными сменными оправками под каждый конкретный случай.

Более современным считается гидравлический ручной трубогиб, сила которого такова, что позволяет обрабатывать достаточно крупные изделия из стали. Именно такой вариант желательно использовать для водо- или газопроводов. У данного трубогиба привод оборудуется специальной гидравлической установкой, которая и отличает его от обычного прибора (труд оператора заметно облегчается).

Гидравлические приспособления могут быть сразу нескольких типов и могут применяться для различных труб и арматур. Так, переносной трубогиб (ТПГ) может применяться для цельных стальных труб, а также для круглого проката (речь идет о бульдозерном методе, когда трубы не заполняются песком или другими наполнителями). Существует также ручной агрегат (РГУ), с помощью которого изгибают водо- и газопроводные трубы, арматуру или, опять же, стальной прокат.

Обратите внимание! С точки зрения эксплуатационных условий трубогиб (своими руками в том числе) может быть ручным и стационарным. Представители первой группы больше подойдут для бытового применения, в то время как представители второй – на предприятиях, где требуется сгибание труб или иных изделий.

Принцип работы трубогиба

Поначалу может показаться, что в сгибании труб ничего сверхсложного нет, однако в действительности это не совсем так. При неправильном обращении вы можете столкнуться со всевозможными дефектами, среди которых подминание (может стать причиной изменения диаметра) или же растягивание толщины в месте сгиба (из-за этого могут пострадать прочностные характеристики трубопровода). По этой причине приспособление нужно подбирать правильно, зная о принципе его действия – так вы минимизируете возможные дефекты.

Сам же принцип работы заключается в следующем. Вначале необходимый размер полукруга рисуется на сложенных досках или же кусках древесно-стружечных плит, после чего они обрезаются по линии и фиксируются посредством гвоздей на полу, стене или же заборе. При этом необходимо помнить, что этот щит должен быть несколько толще, нежели сгибаемое изделие (примерно на два-три сантиметра). Из обреза доски в боковой части фиксируется упор. Между последним и шаблоном вставляется край трубы, а затем в соответствии с этим шаблоном производится плавное сгибание (за второй конец изделия для этого нужно взяться руками).

Важная информация! Если речь идет о короткой трубе либо небольшом прутке, то второй конец наращивается обрезком трубы, подходящей по своему диаметру.

Также заметим, что существуют достаточно сложные решения проблемы со сгибанием труб большого диаметра, однако они предусматривают наличие навыков слесарных работ и использование профессионального оборудования. Самому сделать такой трубогиб не только трудно, но и дорого – гораздо проще приобрести уже бывший в использовании ручной агрегат.

Видео — Трубогиб для профильных труб своими руками

Простой трубогиб для обычных труб своими руками

Для сборки несложного трубогиба своими руками потребуется лишь то, что можно отыскать на любом дачном участке. Если говорить конкретнее, то вам понадобится:

• деревянный щит;
• два небольших бруска;
• большие крюки;
• несколько прочных досок.

Нарисуйте на готовом щите полукруг, согласно которому будет сгибаться труба. Если агрегат будет применяться несколько раз, нарисуйте сразу пару-тройку полукругов. Далее прибейте снизу вертикально бруски или доски (те способны помочь с заведением трубы и фиксацией ее концов). После этого закрепите вдоль полукруга большие крюки. Этот агрегат достаточно удобен, но его минус в том, что крюки придется каждый раз перевешивать, чтобы получать различные углы изгиба.

Изготовление трубогиба, предназначенного для работы с профильными трубами своими руками

Для подобного рода труб описанная выше конструкция уже не подойдет. По этой причине потребуется особый роликовый трубогиб своими руками. Если ознакомитесь с чертежами и пошаговой инструкцией, то вполне сможете сделать такой вот станок собственноручно.

Из материалов вам понадобится:

• заранее сделанный каркас из стального профиля;
• ролики;
• домкрат;
• три валика.

После подготовки всего необходимого можете приступать непосредственно к процессу изготовления.

Шаг первый . Изготовьте металлический каркас. Внизу можете дополнительно приварить крепежи для фиксации на столешнице. После этого разместите пару вертикальных опор: сбоку и по центру. С противоположной стороны (там, где опора отсутствует) профиль будет приподниматься, а потому ее требуется прикрепить болтами. Данная часть будет приподниматься с помощью домкрата.

Шаг второй . Приварите валы к готовому каркасу. Два по бокам, в то время как под третий требуется заранее подготовить опоры. Вал будет крепиться к последним.

Шаг третий . Приварите ручку, выполненную из трубы из стали, к центральному валу. С помощью этой ручки и будет производиться изгиб изделия.

Шаг четвертый . Зафиксируйте между валами по бокам и центральным по два вала, а также ролика, дабы сгибаемое изделие не смещалось. Дело в том, что так труба не будет сильно смещаться, а потому работа будет производиться с максимальной аккуратностью.

Шаг пятый . В конце установите домкрат под подвижную часть профиля (ту, что с валиком). Домкрат, к слову, может быть как простым реечным, так и бутылочным. Если нужно, зафиксируйте его на конструкции.

Обратите внимание! Произведите тщательные замеры перед началом работ. Нарисуйте схему, проверьте, насколько качественно сварены между собой детали. Кроме того, советуем ознакомиться с видеороликом, представленным ниже.

Видео – Изготовление простого трубогиба своими силами

Изготовление компактного трубогиба-улитки

Чтобы сделать трубогиб своими руками, можете использовать уже готовые чертежи конструкции. Ознакомьтесь с несколькими вариантами, соразмерьте их сложность и свои возможности, наличие требуемых навыков и оборудования. Так вы сумеете подобрать самую оптимальную конструкцию. Итак, ознакомьтесь еще с несколькими вариантами трубогибов, которые вполне можно собрать своими руками.

Начнем с того, что для правильного сгибания профильных труб необходимо четко понимать, какова физика данного процесса. Как правило, в ручных приспособлениях применяется так называемый круговой загиб, благодаря которому риски повреждения изделия, появления трещин или заломов минимизированы. Для сгиба трубы в таком агрегате необходимо зафиксировать в нем трубу, а затем надавить на рычаг. Изделие будет сгибаться во время прокатывания по ролику, который, в свою очередь, прижимает его к основному колесу.

Что же касается необходимого оборудования и материалов, то вам потребуется:

• лист металла 6-миллиметровой толщины;
• линейка/рулетка;
• рабочее колесо;
• молоток;
• нажимной ролик;
• уголки, выполненные из стали, с размерами 5х5х0,25 сантиметра;
• аппарат для сварки (и навыки работы с ним, разумеется);
• кусок толстой трубы диаметром 2,5 сантиметра;
• болгарка;
• оси вращения;
• шайбы, гайки;
• кусок металлического прута с квадратным сечением (2х2х4 сантиметра).

Обратите внимание! Сооружая трубогиб своими руками, в обязательном порядке соблюдайте требования техники безопасности! В особенности, это относится к сварке и резке металла!

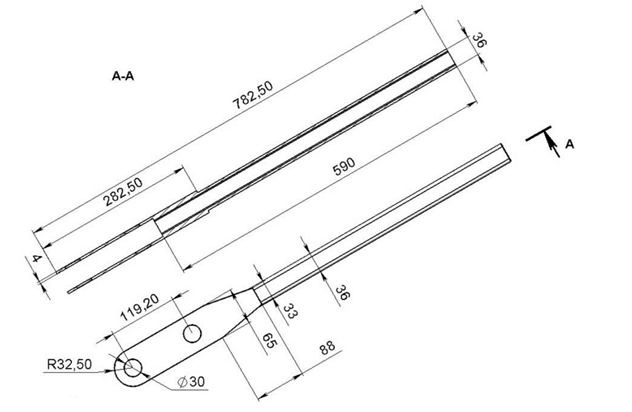

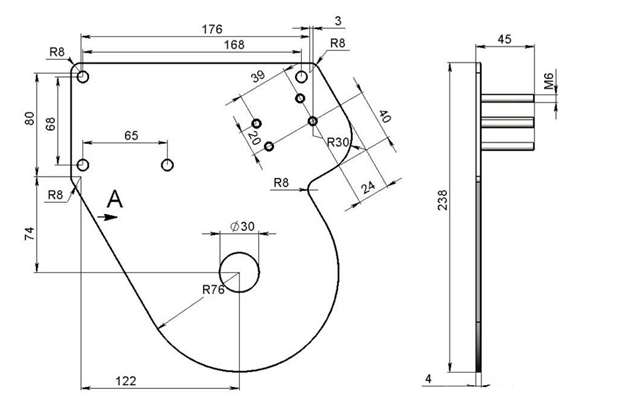

Как рассчитать конструкцию. Чертеж

До тог как приступать к изготовлению трубогиба своими руками, определите, под каким радиусом вам потребуется сгибать трубы чаще всего. Именно от этого будут зависеть габариты рабочего колеса (они должны быть такими, как и внутренний радиус готового колена).

Чертеж, представленный выше, был создан для профильных труб, чей диаметр не превышает одного дюйма. При помощи данного агрегата можно будет получить радиус изгиба до 12,5 сантиметра (это 1/2 диаметра рабочего колесика). Но если вам требуются иные параметры изгиба, примените соответствующую методику расчета.

Так, основной размер вилки – это дистанция между осями ролика и рабочего колеса (здесь а = 200 миллиметров). Данный промежуток выбран в этом случае с учетом того, что предельный диаметр профильной трубы будет составлять 25 миллиметров, но мы рекомендуем прибавить еще несколько «резервных» миллиметров.

Вот формула расчета расстояния между осями:

d + r1 + r2 + 2 = а, в которой:

• d – это точный диаметр изделия;
• r1-2 – это радиус ролика/рабочего колеса.

Обратите внимание! Если конструкция будущего агрегата предусматривает наличие своего рода ручейкового шкива, то измеряйте, отталкиваясь исключительно от нижней точки данного элемента.

Чтобы определить размер вилки, примите 10 миллиметров как зазор между ее основанием и роликом, а затем прибавьте еще 30 «запасных» миллиметров. А вот для определения внутреннего зазора добавьте к толщине колеса один-два миллиметра.

Важная информация! Для получения более универсальной конструкции проделайте по бокам вилки несколько отверстий. При перестановке оси ролика вы будете менять дистанцию между поверхностями крутящихся элементов.

Как изготовить такой трубогиб – подробное руководство

Как можно заметить по представленной выше схеме, конструкция состоит из:

• железной толстой пластины (основания);
• вилки;
• рабочего колеса;
• и, наконец, ролика.

Для изготовления трубогиба своими руками соблюдайте приведенную ниже последовательность действий.

Шаг первый . Для начала сделайте ролик и рабочее колесо. Если у вас имеется токарный станок, это очень даже хорошо, однако в отсутствие подобного оборудования данные элементы тоже можно изготовить без каких-либо трудностей. За умеренную плату специалист быстро выточит вам шкивы.

Обратите внимание! Не экономьте на создании движимых деталей! В них должен иметься желоб для трубы предельного диаметра, кроме того, в ролике должно иметься гнездо для подшипника качения.

В случае необходимости можно внести коррективы в конструкцию поверхности колена; желоб ролика/колеса выполняют фигурным. Когда ролик будет прокатываться, то оставит след на наружной поверхности колена, в то время как колесо оставит его на внутренней. Для облегчения работы и удешевления суммарной стоимости конструкции можете установить два шариковых подшипника требуемых габаритов вместо ролика.

Шаг второй . Используя тот же станок, необходимо выполнить ось для ролика и рабочего колеса. При этом важно, чтобы толщина элементов соответствовала внутреннему диаметру используемого вами подшипника. Что же касается длины оси, то она должна быть такой, как наружная ширина вилки. Длина оси вращения колеса будет несколько большей, поскольку в учет будет приниматься еще и толщина плиты основания агрегата. Если вы откажетесь от установки подшипников, то сможете тем самым заметно удешевить процесс, а в роли осей в данном случае будут выступать уже болты большой длины с гайками. Как бы то ни было, помните, что работать на таком приспособлении будет гораздо труднее.

Шаг третий . После этого возьмите лист металла, вырежьте из него тыльную стенку и боковые поверхности вилки; помимо этого, потребуется кусок трубы с толстыми стенками, который послужит в роли рычага.

Шаг четвертый . В соответствии со схемой проделайте отверстия в вилке для ролика/колеса.

Шаг пятый . Сварите элементы вилки. При этом следите за тем, чтобы особенно качественно были выполнены именно прямые углы данного изделия.

Обратите внимание! Лучше не крепите рычаг встык к вилке, поскольку такого рода крепление окажется ненадежным по причине больших прилагаемых усилий. Оптимальный вариант – просверлить в тыльной стенке отверстие, куда впоследствии войдет конец трубы. Если обварите такое соединение, используя сварочный аппарат, то получите в результате предельно прочный стык.

Шаг шестой . Продолжаем собирать трубогиб своими руками. Итак, теперь вооружитесь болгаркой и вырежьте с ее помощью станину. После этого просверлите в ней дыру соответствующего размера для стационарной оси колеса.

Шаг седьмой . Если потребуется, запрессуйте в ролик подшипник.

Шаг восьмой . Поместите ролик в вилку, а затем закрепите при помощи гаек или же сварочного аппарата.

Шаг девятый . Собранную вилку установите на основание, зафиксировав ось колеса так же, как и при установке ролика.

Шаг десятый . Приварите кусок квадратного сечения – это будет своего рода фиксатор обрабатываемого изделия.

В конце проделайте отверстия по углам основания для установки агрегата к верстаку. Не забывайте зачищать места сварки, дабы конструкция выглядела в итоге более привлекательно. Также покрасьте трубогиб эмалью для защиты от ржавления.

Еще одна конструкция гибочного станка

Здесь, как видите, ролик прижимается посредством резьбовой передачи. В данном примере будет применяться гидравлический домкрат и ручной привод, в котором будут присутствовать элементы газораспределительного механизма (речь идет о тех, что в автомобильных двигателях). И еще один момент: не забывайте о личной безопасности! Всегда пользуйтесь при работе средствами индивидуальной защиты!

Теперь – непосредственно к процессу изготовления трубогиба своими руками

Шаг первый . Для начала сделайте нажимной вал и опорные валы. Если не умеете работать с токарным станком, то потребуется помощь профессионала. При этом важно, чтобы ролики имели хвостовики, необходимые для монтажа звездочек.

Обратите внимание! Цепь, равно как и звездочки, может быть любой.

Шаг второй . Прикрепите к валам подшипниковые опоры, закрепите шестерни на шпонки.

Шаг третий . Сварите каркас будущего станка трубогиба. Прежде всего, изготовьте квадратную раму, на которой имеются опорные ножки, после чего установите на нее конструкцию, посредством которой будет двигаться плита с роликом.

Шаг четвертый . Плитой в данном случае послужит швеллер (Н- или П-образный). Чтобы установить нажимной вал, проделайте на краях плиты отверстия с учетом габаритов подшипниковых опор.

Шаг пятый . Кусок швеллера с роликом подвесьте на четырех пружинах сверху каркаса (по углам предварительно приварите гайки, которые послужат вам в роли монтажных петель). Затем установите, наконец, гидравлический домкрат.

Шаг шестой . На нижней раме зафиксируйте приводные валы.

Шаг седьмой . Наденьте на звездочки цепь, надавите на нее внизу, дабы определить место, где будет располагаться натяжитель. Установите последний на станине конструкции.

Шаг восьмой . Установите ручку, чтобы вращать валы конструкции. Рекомендуем использовать ручку с вращающейся трубкой, чтобы работать было легче, а на руках не было мозолей.

Шаг девятый . Готовый трубогиб своими руками можете обработать специальным преобразователем ржавчины, после чего покрасить.

В конце остается только проверить полученную конструкцию на предмет работоспособности. На этом все, надеемся, что вы, следуя нашим инструкциям, обязательно получите желаемый результат! И в конце – еще один тематический видеоматериал.

Удачи в работе!

Видео – Изготовление простого трубогиба
