Как сделать русскую печь своими руками. Мини русская печь своими руками: специфика и порядовки для строительства компактной печки Кладка русской печи

Кирпичные русские печки до сих пор пользуются особой популярностью среди владельцев загородных домов, дач, коттеджей. В отличие от большинства отопительных приборов, кирпичная конструкция способна поддерживать в помещении комфортную влажность и температуру воздуха в автономном режиме. Кроме того, классическую русскую кирпичную печь можно использовать и для приготовления различных блюд. Как сложить печь без профессиональной помощи – читайте в статье.

Строительство любой печи начинается с составления подробной схемы расположения и внешнего вида конструкции. Чертежи порядовки (порядовка – это точное описание размещения кирпичей в каждом ряду кладки) можно найти в сети. Но перед этим следует определиться с типом и размерами конструкции, ее месторасположением в доме.

Располагать печь следует так, чтобы ее наружная поверхность была способна обогреть как можно больше помещений (например, возле одной из стен или в перегородке стены нескольких смежных комнат).

Кроме того, не следует забывать и о потолочных перекрытиях: печь следует располагать так, чтобы ее труба не приходилась на балки. Размеры и тип конструкции во многом зависят от площади дома. Практически любой проект печи можно переработать под собственные нужны. При этом, строение печи будет одинаковым.

Так, русская печь любого вида состоит из:

• Основания (в виде отдельного фундамента);
• Зольника, который будет обеспечивать приток воздуха к камере сгорания, и накапливать золу;
• Топливника с дверцей для загрузки дров;
• Дымохода, который отвечает за вывод продуктов сгорания (одну из главных ролей тут играет металлическая заслонка, которая будет перекрывать отверстие между дымоходом и горнилом);
• Дымооборотов – каналов, которые соединяют топливник с дымоходной трубой.

Рисунок конструкции можно сделать на обычной бумаге, можно создать разноплановые проекты с помощью программ для 3d визуализации или сделать макет печи из картона (для этого можно использовать обычный коробок, формируя внутри каналы из бумаги).

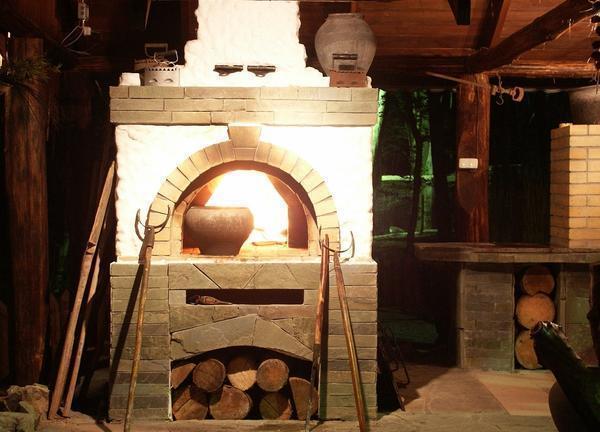

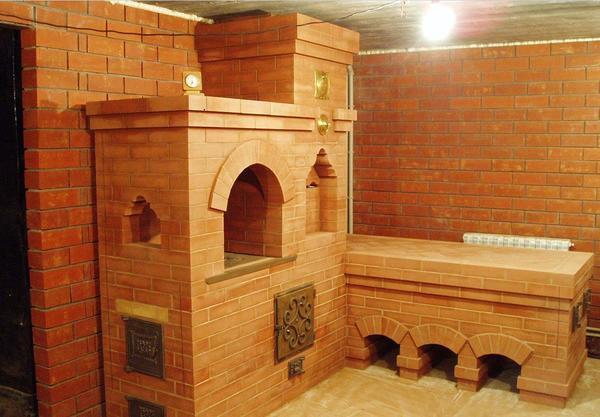

Традиционные русские печи с лежанкой и плитой: фото

Русская печь с лежанкой – это традиционная конструкция, которая использовалась не только для обогрева помещения и приготовления различных блюд, но и сна: в случае установки деревянных полатей, на печи легко могут поместиться двое взрослых.

Классическая печь с лежанкой имеет достаточно большие размеры, и занимает в высоту 200 см, 150 см – в ширину и 250 – в длину.

Для того, чтобы сложить такую печь понадобиться не менее двух тысяч кирпичей и ста ведер строительного раствора. И это без учета материала на трубу. Перед строительством печи следует позаботиться о закладке правильного фундамента со слоем тепло-и гидроизоляции.

Найти порядовку печи с лежанкой легко можно в сети, а можно обратиться за схемой к профессиональным печникам.

При этом, следует обращать внимание на размеры печи. Современные конструкции нередко отличаются от классических меньшими размерами и, соответственно, мощностью.

Стандартная русская печь: размеры

Размеры русской печи зависят от ее типа. Так, наиболее громоздкими будут печи с камином и нижним прогревом, печь груба (грубка). Такие конструкции имеют неоспоримые преимущества: они многофункциональны, выглядят привлекательно и способны обогреть большое помещение. Кроме того, такие печи можно легко расположить на улице. Но, к сожалению, их не всегда можно поставить в доме.

Классическая русская печка имеет ширину в 150 и длину в 200 см. При этом, лежанка в традиционной печи должна располагаться на высоте в 180 см, а очаг – 45 см.

Малая русская печь занимает 153 см в ширину и 165,5 в длину. Маленькая Экономка имеет в ширину 100 см, а в длину – 130. А популярная “шведка” Буслаева и того меньше – 116х90 см. При этом, расположение варочных плит и горнил определяет рост хозяйки.

Выбор печи зависит не только от габаритов помещения, но и от показателей теплоотдачи той или иной конструкции.

То есть печь должна быть такой мощности, чтобы она была способна обеспечивать дом теплом в течение всей ночи, до следующей топки. Для того, чтобы провести расчеты можно воспользоваться общепринятыми данными, по которым для отопления помещения площадью до 10 м кв. следует выбирать печь с размерами 150х150х200 см.

Для того чтобы сложить простую русскую печку понадобиться от 1,5 до 2 тысяч кирпичей. Кирпичи укладываются рядами. Стандартная печь включает в себя 25-31 ряд (без учета печной трубы).

Любая печь кладется на фундамент, который может быть представлен как армированной бетонной плитой, так и кирпичом (в зависимости от веса будущей печи).

Первый ряд печи лучше класть водоустойчивыми перекаленными кирпичами. Стенки горнила ложим толщиной в один кирпич, а переднюю часть варочной поверхности – в половину меньше. В проеме подпечья, обычно, располагают опалубку из древесины. При кладке сводов подпечья и горнила лучше всего использовать клинообразные кирпичи. Их можно легко сделать своими руками, так как изготовление включает в себя обработку обычных кирпичей.

Как сложить печку своими руками: пошаговая инструкция

Строительство кирпичных печек требует внимательности и большого терпения. Время, которое придется потратить на кладку, зависит от габаритов конструкции и квалификации рабочего. Для того, чтобы выполнить работу как можно быстрее, необходимо детально разобраться в особенностях печного строительства, определить принцип работ.

Так, независимо от размеров и вида, возведение варочной отопительной конструкции включает в себя:

1. Подготовительный этап. На этом этапе производится расчет размеров печи, определяется ее месторасположение в доме, подготавливаются чертежи.
2. Закладку основания – фундамента под печь.
3. Формирование зольной камеры и продувочных каналов.
4. Монтаж панели плиты и формирование варочной ниши с двумя каналами.
5. Формирование паровытяжного канала.
6. Организацию сушильной камеры, дымохода.
7. Кладку печной трубы.

Точно так же кладется и уличная печь. После выполнения работ конструкцию следует просушить. Сушка может быть естественной и принудительной. В первом случае сушка занимает 6-9 месяцев, во втором – 3 недели.

Для того чтобы печь вышла надежной, привлекательной и долго служила хозяевам, важно не только соблюдать инструкцию по укладке рядов, по и знать некоторые хитрости, которыми пользуются в работе опытные печники

.

Так, чтобы кладка вышла прочной и надежной, а печь эффективной и безопасной необходимо:

1. Подбирать качественный кирпич без сколов и трещин, который, перед кладкой, нужно вымачивать.
2. В местах установки литых элементов, следует оставлять технологический зазор между кирпичом и пластинами для расширения металла.
3. Каждые 5-8 рядов делать противопожарную разделку в половину кирпича. Если места для кирпича не хватает, то для разделки следует выбирать материалы с низкой теплопроводностью (вермикулит, суперсил, силикат кальция).
4. Швы в кладке следует делать не толще 7 мм.
5. Для организации топки лучше применять огнеупорный шамотный (желтый) кирпич, который выдерживает температуры до 1600°C.

Перед тем, как начинать класть печь самому, профессионалы советуют изучить соответствующую литературу, если есть возможность, то понаблюдать за работой печника. К подготовке к работе следует подойти ответственно и основательно, ведь неправильно сложенная печь может стать причиной пожароопасных ситуаций, поставить под угрозу жизнь и здоровье всех жильцов дома.

Русская печь с подтопком: как выполнить кладку

Русская печь с подтопком – это современная, надежная конструкция, направленная на выполнение нескольких функций. Устройство печи с подтопком позволяет готовить пищу как на чугунной плите, так и в горниле, обогревать помещение площадью в до 60 кв. м. Выглядит традиционно, что делает ее наиболее подходящей для интерьеров в деревенском стиле.

Для того чтобы собрать русскую печь с подтопком необходимо:

1. Выложить в первом ряду основание трубы, малой и большой подпечки.
2. Сформировать аналогично второй и третий ряд с местом под зольник в последнем.
3. Кладку четвертого ряда начать с уступа (как и в обычной конструкции).
4. В пятом ряду следует перекрыть зольник, а в шестом – установить колосниковую решетку, заложить газоход (если печка будет и на дровах, и на газу).
5. Сформировать в седьмом ряду место под топку.
6. Восьмой и девятый ряд выкладывать стесанным кирпичом.
7. Дымоход перекрыть в десятом ряду.
8. Выложить трубу.

Отделка готовой печи может включать в себя роспись. Расписать можно подтопок или свод горнила так, чтобы печь получилась сказочная. Лучше использовать традиционные цвета и мотивы.

Мини-русская печь своими руками: фото

Сегодня, габариты частных домов, дач и коттеджей не всегда позволяют практично вместить на кухню стандартную русскую печку. Если места для достаточно большой конструкции нет, то вместо традиционной печи можно положить “шведку”. Такая печка займет не более одного квадратного метра, и при этом прекрасно справится с отоплением помещения размерами в 30 м кв. Существует несколько модификаций “шведки”.

Наиболее распространенные варианты – мини-печь с встроенной в духовой шкаф варочной плитой из чугуна и полноценная печь трехоборотка с камином, варочной поверхностью, духовкой и нишей-сушкой.

Построить “шведку” самому достаточно сложно. Для того, чтобы постройка эффективно справлялась со своими варочно-отопительными функциями следует выбирать для работы только качественные материалы. Выполнить кладку поможет пошаговая инструкция и рекомендации опытных печников.

Так, перед тем, как приступить к кладке, необходимо заложить квадратный фундамент под печь площадью 1,21 кв. м.

Первые два ряда кладки делаем сплошными. При этом, во 2-м ряду устанавливаем решетку под камин. В 3-м ряду печи строим зольную камеру, вертикальный канал и место для духовки, выкладываем каминный топливник. Следующий ряд кладем как 3-й, а в 5-м оборудуем место для монтажа решетки колосника. Проход между духовкой и вертикальным каналом перекрываем в 6-м ряду.

При этом, следует учитывать, что между духовкой и топкой кирпичи всегда кладем на ребро.

В 7-м ряду над топкой кладем металлические полосы (2 шт.), а 8-й и 9-й ряды делаем аналогично предыдущему. Дымоход для чистки камина оборудуем вместе с местом для установки варочной плиты в 10-м ряду. Горнило формируем в 11-м ряду. Переднюю стенку камина в 12-м и 13-м рядах выкладываем срезанными наискосок кирпичами. Для того, чтобы сделать полку в 14-м ряду, кирпичи выдвигаем на 2,5 см. Кладку варочной ниши заканчиваем в 16-м ряду, последующие два ряда делаем одинаковыми.

Дымоходы организуем в 19-м ряду: между каминным каналом и вертикальным кладем кирпичи с двух сторон срезанные наискосок.

Последующие ряды выкладываем одинаково, а в 26-м ряду вертикальный канал соединяем с дымоходом. В 30-м ряду кирпичи со всех стороны выдвигаем на 30 мм наружу, а кладка трубы начинаем с 32-го ряда.

Как сложить печь своими руками: пошаговая инструкция (видео)

Русская печь в загородном доме – это стильная и эффективная конструкция, которая позволяет одновременно обогревать достаточно большое помещение, и готовить пищу в нескольких режимах. Выложить кирпичную печь можно бесплатно – своими руками. Для этого нужно подойти ответственно к работе: рассчитать размеры печи, нарисовать чертеж и составить порядовку конструкции. Выполняя кладку, следует учитывать рекомендации опытных печников. И тогда у вас получиться сделать надежную и долговечную новую конструкцию, и переложить старую печь!

Дизайн русской печи (фото в интерьере)

Печь является очень эффективным средством для обеспечения отопления дома. К тому же она способна не только обогревать, но и создавать некий уют, несравнимый ни с чем. Специалисты отмечают, что такое сооружение необязательно должно иметь большие размеры. Безусловно, традиционная русская печь впечатляет, но миниатюрная печь также обладает множеством преимуществ.

При желании построить русскую мини-печь своими руками следует запастись терпением и необходимыми материалами. Кстати, самостоятельное возведение данного сооружения обойдется гораздо экономнее в плане денежных средств.

Будет неплохо, если под рукой у строителя окажется готовый чертеж, разработанный опытным мастером. Важно помнить, что строительство следует производить исключительно на прочном фундаменте, а именно каменном, деревянном, бетонном, кирпичном.

Необходимо подготовить:

Итак, сделав прочный качественный фундамент и подготовив все необходимые инструменты, можно приступать непосредственно к строительству. Кладка печи происходит рядами.

На первом ряду укладываются стенки агрегата, при этом в обязательном порядке перевязываются швы. Сделать это следует посредством целых кирпичей, а вот середину выложить половинами.

Начиная со второго и заканчивая пятым рядом, следует произвести закладку поддувал топливников. Помимо этого, осуществляется установка дверки, выкладка столбиков, на которые выкладывается кирпичная перегородка толщиной в половину кирпича.

Шестой ряд включает в себя решетки колосниковые в два топливника, а над решеткой топливника дополнительного назначения следует стесать в конус передние/задние кирпичи. В седьмом и восьмом рядах совершается установка задвижки для топливных камер дополнительного и основного назначения, а также берет свое начало процесс расширения кладки вторая непосредственно в сторону перегородки.

В ряду № 9 следует заняться сужением кладки канала, начиная от главного топливника, и расширением перегородки. В десятом ряду отмечается возведение пода, где обязательно нужно оставить канал около задней стенки вдоль варочной камеры (его ширина должна составлять около 8 см).

В ряду № 11 возводится второй ряд пода, а двери топливников основного и дополнительного назначения перекрываются. Также в данном ряду происходит закрепление кладки стальными уголками с передней стороны.

В ряду № 12 происходит перекрытие канала плитой из чугуна с наличием двух конфорок. Следующие два ряда укладываются на основании имеющегося чертежа.

В ряду № 15 устанавливаются стальные связи полосовидные между боковыми стенками, которые в дальнейшем закрепляются гайками, шайбами. Если чело не было перекрыто аркой, то его следует перекрыть стальной полосой (4 см × 1 см × 85 см). Заднюю, а также боковую стенки варочной камеры необходимо выложить так, чтобы нижняя часть была скошенной на конус, а толщина при этом составляла один кирпич.

В ряду № 17 устанавливаются связи непосредственно по боковым стенкам аналогично ряду № 15. Происходит установка основания под перетрубья из стальных полос с передней, боковой сторон. В кирпиче следует сделать пазы, предназначенные для стальных полос, а в углу установить металлическую стойку для поддерживания.

В ряду № 18 закладывается первый ряд камеры варочного назначения, которая будет иметь сводную форму. Свод необходимо опереть на кирпичи в ряду № 16, сделав небольшой наклон внутрь, а под них подложить кусочки кирпича, закрепляя их раствором глины. Осуществляется перекрытие шестка, укладка стальных полос в основу перетрубья. Делаются четыре отверстия (7 см × 12 см) спереди свода. В ряду № 19 особое внимание следует уделить выкладыванию вентиляционного канала, а также установке его непосредственной задвижки. Теперь настала очередь дымового канала.

В ряду № 20 укладывается стенка печи над сводом в два ряда. Над дырами, которые были выполнены в ряду № 18, следует оставить сборный канал, при этом дыра перетрубья плавно сужается. С правой стороны стенка скрепляется замком.

В ряду № 21 закладывается вентиляционный канал, который будет иметь сечение 7см × 25см.

В рядах с № 22 по № 24 аккуратно срезается передний кирпич на конус в сборном канале, в результате чего происходит уменьшение сборного канала и увеличение вентиляционного (12 см × 19 см). В последующем его следует преобразить в форму квадрата, установить сверху специальную задвижку.

В рядах № 25-27 реализовывается модификация фигуры дымового канала и его габаритов до одного кирпича. В дальнейшем происходит установка задвижки сверху.

В ряду № 28 и 29 вертикальные каналы соединяются в общий канал горизонтального направления, который будет иметь Г-образную форму. В последующем данный канал аккуратно перекрывается стальными полосами.

Ряд № 30 предусматривает кладку согласно чертежу.

В рядах № 31 и 32 предусмотрена кладка перекрыши, в рядах № 33 и 34 – дымохода, которая осуществляется только в один кирпич.

© При использовании материалов сайта (цитат, изображений) указание источника обязательно.

Русская печь совсем не гасла никогда. Она потихоньку теплилась в своем уголке при индустриализации, электрификации, газификации, и всегда была объектом пристального внимания специалистов ввиду своих замечательных качеств. Ныне русская печь переживает второе рождение; немалую роль в этом сыграли ее экономичность, всеядность и возможность построить своими руками – дорогих материалов и сложного промышленного оборудования не требуется. Чем же она хороша, в чем ее секреты, где можно и где нельзя ее строить?

Из личного опыта

Автор в детстве и ранней юности много гостил у бабушки в деревне, в самой русской глубинке, летом и на зимних каникулах. Всласть намяв бока на русской печи с лежанкой, он загорелся желанием построить такую же в городской квартире. Это оказалось совершенно неосуществимым, но был накоплен довольно обширный материал по русским печам разных видов, что пришлось весьма кстати при написании статьи. Наблюдения проводились с 1961 по 1972 г. Печи были построены после освобождения тех мест (Орловщина) от фашистов, в 1943-45 гг.

Русская печь оказалась весьма полиморфной конструкцией. Только традиционные печи были разными даже от избы к избе в одной и той же деревне. А труды неведомых, но смекалистых печников и ученых, особенно И. С. Подгородникова и И. В. Кузнецова, породили множество конструкций, основанных на общих принципах. Все их обозреть в одной публикации невозможно даже вкратце, поэтому дальнейшее касается в основном классической русской печи (см. рис.), а усовершенствования описаны в общих чертах.

Курьезно: свод горнила одной из печей был сделан из половинок цилиндра большого ДВС. Танкового или авиационного, нашего или немецкого – неизвестно.

Теория и секреты

Принципиальное устройство русской печи показано на рисунке. Из продольного разреза можно понять ее главные секреты. Разобравшись в них, получим ее достоинства/недостатки, а затем перейдем к описанию строения. В заключение будут описаны современные высокоэффективные конструкции.

Русская печь покоится на фундаменте – опечье, деревянном, каменном, кирпичном или бетонном. Подпечек используется для хранения топлива, которое там высыхает «до пороха» и легко разгорается при растопке. Сверху подпечек замыкается полуциркульным сводом (свод-корыто). На свод насыпается подсыпка из теплоемкого материала: песка, кирпичной крошки на глиняном растворе, а по подсыпке на сухую, без раствора, выкладывается под варочной камеры, составляющей переднюю часть топки.

Важно: если выложить под без подсыпки подовая выпечка никогда не получится «настоящей». Кстати, для «настоящести» хлеб и пироги нужно печь на капустных листьях. С парным молоком – м-м-ммм!!!

Русская печь – нагревательный прибор периодического действия: во время не очень продолжительной протопки она накапливает в себе тепло, а затем около суток теплится, отдавая его и доводя до кондиции кулинарные шедевры. Чтобы понять ее работу, последуем за током воздуха.

Секреты начинаются в загнетке (кое-где говорят «загнёток» или «загнетка») с его навершием – перетрубьем – заканчивающимся сужающимся соплом – хайлом. Сбоку у самых стенок в загнетке делаются углубления – зольники, для сбора золы и хранения тлеющих углей для следующей растопки.

Примечания:

1. Нередко ямку для золы и углей делают в шестке – каменной или чугунной плите, выступающей из чела (лица) печи. Тогда его называют очёлком.
2. В хоромных печах чистоты ради, а в самых бедных, для удешевления работы, очёлок и зольник не делали. Золу сгребали и угли хранили в порске – закутке изнутри-сбоку устья, см. далее. В таком случае угли хранили жар сутки только при топке березовыми, дубовыми, вязовыми или кленовыми дровами, на которые поверх накладывались осиновые. Возможно, из-за этого и сохранилось убеждение в привередливости русской печи. На самом деле она ест любое твердое топливо: хворост, валежник, солому, курай (сухие сорняки), кизяк, антрацит, уголь-семечку, торфобрикеты, торфокрошку, опилки. Но печь хлеб нужно только на дровах или древесном угле. Иначе вкус получится магазинный.

В целом загнеток, говоря по-научному, газовоздушный экономайзер, в котором происходит рекуперация энергии: дымовые газы (дымооборот) подогревают поступающий в топку воздух, не отбирая у него кислорода. Перемешивания потоков не происходит: бумажная полоска зоны турбулентности не обнаруживала. Термометр над подом загнетка показывал нарастание температуры от зева к устью от комнатной до более 76 градусов (столбик доходил до предела, спирт закипал и термометр лопался).

Важно: чтобы печь не дымила, не получилась прожорливой и быстро остывающей, нужно выдерживать указанные на рисунке размеры и, особенно, гладкость стенок хайла. Штукатурить загнеток нельзя, поэтому кирпичи стенок хайла обтесывают и шлифуют до гладкости. В дымящих печах бумажка, особенно при топке тлеющим насыпным топливом, обнаруживала завихрения в перетрубье. В печах с гладким хайлом ток газов всегда был ламинарным. Нетрудно понять, что при турбулентности в загнетке воздух в топку пойдет обедненный кислородом.

Сердце русской печи – топка. Она разделяется на варочную камеру (пекарню) и горнило – топливник. В малой печи (2,5х1,75 аршина в плане; 1780х1240 мм) весь под топки выкладывают с равномерным подъемом кзади на 60-90 мм. В больших (3,25х2,25 аршина; 2310х1600 мм) и большею частью в средних (3х2 аршина; 2130х1470 мм) опытные печники выкладывали его с изломом посередине (в больших) или на трети (в средних), чтобы чугуны стояли ровно и устойчиво. Но под горнила обязательно должен быть наклонным, и в размер, как указано, а не по углу. К слову, высота полатей (лежанки) от пола по «Домострою» – 2,5 аршина.

Указанные размеры русских печей приблизительны. Длина аршина в разных регионах колебалась. Печники пляшут от кирпичей: по длине, ширине и высоте печи должно укладываться целое их число, с учетом слоев кладочного раствора.

Горячий воздух уже участвует в готовке, подогревая посуду снизу. Затем он поступает к топливу; дымовые газы поднимаются к своду горнила. Он тоже наклонный, но положе, чем под. Лучше всего топились печи, в которых топка, в плане, сужалась к устью на те же 60-90 мм.

Полоска фольги на палочке обнаруживала под сводом топки два устойчивых в любом режиме горения, противоположно направленных вихря (циркуляции). Два вихря, надо полагать, это и есть важнейший секрет русской печи. Их вращательные моменты компенсируют друг друга, и в загнетке, несмотря на наличие порожка, заметной турбулентности не образуется. В печах со слишком низким или высоким порожком циркуляции были слабыми и неустойчивыми.

Второе назначение вихрей в топке – задержка недогоревших частиц топлива. Прежде чем выйти из устья, они делают несколько (может быть, много, оборотов) и полностью сгорают при относительно невысокой температуре. Излучаемое при этом ИК равномерно греет посуду с готовкой. Посередине высоты пекарни сильных движений газов не обнаруживалось.

Удивительное – рядом. Иногда, при протопке совершенно выстывшей печи бросовым топливом, на под оседали частицы сажи, образуя регулярный узор (см. рис.) Много лет спустя, получив образование, опыт научной работы и познакомившись с научной новинкой – теорией хаоса (она совсем не то, что показывают в голливудских фильмах), автор убедился, что это – проекция на плоскость аттрактора Лоренца. О русской печке далеко еще не все известно.

Важно: пища готовится БЕЗ КОНТАКТА С ОГНЕМ И ПЕРЕГРЕТЫМИ ГАЗАМИ, при оптимальной температуре, поэтому пиролиз продуктов подавлен, канцерогены с токсинами в ней не образуются.

Примечания:

1. Печники-асы свод горнила делают не полуциркульным, а трехцентровой бочкой, как показано на рисунке сглаженным пунктиром. Также на 90 мм при этом уширяют горнило посередине. В такой печи догорание 100%: она никогда не дымит и не дает искр.
2. ИК-лучи в горниле – один из секретов русской кухни. Такие блюда, как суточные щи или пирог с пальей, должны после проварки и удаления углей долго томиться в горниле. Добиться такого режима приготовления в газовой или электродуховке невозможно. И корочки такой никаким грилем не получишь. Но хозяйке нужно знать, что температура в горниле меняется от 350 до 150 градусов, считая от огня к устью. В зависимости от требуемого режима готовки нужно размещать посуду и перемещать ее ухватом или сковородником. Так что готовка в русской печи требует навыков и сноровки, горожанам неведомых.

Наконец, возвращаемся в загнеток. Здесь мы не только подогреем воздух, но и поддержим в горячем виде приготовленную на сегодня пищу (хозяйке до следующего утра можно заняться другими делами), а остатки тепла отдадим телу печи в перетрубье с хайлом. В дымник (дымоход, трубу) уйдет лишь ничтожное его количество. Поскольку температура дымооборота на всем его протяжении резким скачком нигде не падает, а в горниле сгорает почти все, что может гореть, копоти и сажи если и осядет, то самый мизер. Опасности возгорания сажи не возникнет, и услуги трубочиста не понадобятся десятилетия.

Самый главный секрет

В русской печи безо всяких перегородок и закоулков, усложняющих, а то и делающих невозможным ремонт или чистку, образуется виртуальный сложный дымовой канал, по эффективности превосходящий любой лабиринтный. Остается жалеть лишь об одном: имя или имена создавших ее гениев так и остаются в безвестности.

О мини-печах

Сейчас русская печь уверенно вышла из захолустья. Благодаря высоким технологиям и новым материалам появилась русская мини-печь, см. рис. Такую один человек легко поднимает, укладывает в багажник, ставит в беседке на даче или просто на лужайке. Большинство полезных качеств мини-печь сохраняет. Одна с ними беда: нет пророка в своем отечестве. Показанная модель – итальянского производства, а отечественных на рынке что-то плохо видно.

Некоторые особенности

На следующем рисунке – та же базовая печь в изометрии. Здесь видны печурки – ниши для сушки трав, грибов, ягод. Печурка в разрезе показана на рис. справа. Между нею и горнилом остается всего один кирпич. Сушат ИК-лучи, и в зависимости от расположения печурки относительно огня меняется ее режим. Также в такой «бюджетной» печи нет кирпичного подпечка; его роль играет опечье.

Под шестком нередко, особенно в уличных печах, делают маленькую печку – подтопок. Топят его по-черному, а дым улавливают колпаком над шестком; устье колпака выходит в дымник над вьюшкой. Подтопок позволяет экономить топливо летом, когда обогрев не нужен, или быстро что-то сготовить, не ожидая часа-полутора, пока прогреется вся печь.

Иногда подпечек выдвигают вровень с шестком по всей ширине чела. Иногда, наоборот, зев с дымником и загнетком отодвигают назад за счет длины полатей; глубина горнила на физику процессов в печи влияет мало, и получается широкий и прочный, удобный шесток. В таком подтопок можно сделать в виде ниши и топить по-белому, выведя его дымник в загнеток.

Необходимо также упомянуть о разного рода дополнительных материалах, исходя из опыта личных наблюдений. Признаков разрушения в конце периода наблюдений не было заметно только у русских печей из кирпича целиком. От углов вставок и балочек из металла и бетона от года к году ползли трещины. Деревянные вставки на челе (по пожарной безопасности их можно делать только по-наружи) рассыхались и выпадали.

Вообще никакого ремонта не требовали печи, лицевой слой кладки которых и полати были выложены на известковом растворе; печи целиком на глине приходилось подмазывать и штукатурить. Но нутро печи, подверженное переменным тепловым деформациям, держалось только выложенное на очень жирной глине (см. далее) – ТКР, температурный коэффициент расширения, такого кладочного раствора в точности равен ему же у красного кирпича.

Лежанки, сложенные на глине, никогда не проваливались, если на них был уложен настил из дерева. Они же не пекли бока, как бы печь ни «жгалили».Своды из четного числа кирпичей лет через 20-25 начинали обрушиваться. Впрочем, что такое замок свода, строителям объяснять не нужно.

Любопытный факт: некто Иосиф Джугашвили, в истории известный как Сталин, был истовым поборником русской печи. Для настила полатей его любимой печки вытесали вручную цельную доску из сибирского кедра, на которой диктатор в отведенный ему час и помер. Более в Сибири такого громадного кедра никто никогда не видал.

Итог по свойствам

Что в печи хорошо?

• Дешевизна материалов – чтобы построить русскую печь, нужны красный кирпич, глина да песок.
• Экономичность – КПД самой простецкой русской печи превышает 60%, а усовершенствованные конструкции дают до 80% и более, что для тепловых приборов просто невероятно.
• Всеядность – работает на любом твердом топливе без ухудшения параметров.
• Функциональность – помимо отопления и готовки, на полатях, как известно, спят.
• Простота пользования – с утра протопил, и на сутки хватит. Шуровать в топке не нужно.
• Целебные свойства: о пище уже сказано; сон на полатях – крепкий и глубокий. 6 часов его достаточно, чтобы всласть выспаться; просыпаешься всегда бодрым, с ясной головой.
• Безопасность – огонь в самой глубине топки, вываливание углей крайне мало вероятно даже при неквалифицированном пользовании; искры дает лишь в исключительных случаях от очень интенсивной топки в лютый мороз. С трехцентровым сводом на искрит никогда.

К некоторым пунктам придется дать пояснения.

КПД

При расчете по готовым формулам и упрощенным методикам КПД русской печи выходит где-то 25-30% Это значение издавна внушало сомнение, и в 1927 г. Наркомзем СССР провел натурные испытания. Результат ошеломил специалистов: точно измеренное значение оказалось 68%! Это выше КПД большой ТЭЦ! Тогда же был объявлен конкурс на усовершенствование печи. Образцы, разработанные в ВТИ (Всесоюзный теплотехнический институт), Грумм-Гржимайло и Подгородниковым, показали КПД около 80%. Исследования русских печей ведутся по сей день: еще вполне не понятно, как достигается такой КПД.

Сон

Указанные свойства сна на полатях относятся к медленно выстывающей за ночь печи. Сходный, но значительно более слабый эффект дает пользование хорошим фирменным электроодеялом с автоподстройкой по физиопараметрам.

Еще любопытный факт. Местные непослушных, вредных, безалаберных детей нередко укоряли: «Видно, что не на полатях тебя делали!»

Пожаробезопасность

У читателя, не вникавшего глубоко в тему, может возникнуть вопрос: а как же опустошительные пожары, которыми «славилась» деревянная Русь? Тут уместно рассказать следующее.

В начале XVIII в. Петр I, осатанев от очередного московского пожарища, дал одному из своих ближайших сподвижников, начальнику Приказа тайных дел боярину князю Ромодановскому, задание выяснить: «Какого такого-сякого град сей окаянный никак не гореть не может?» Ответ был получен вскорости:

– Обыватели, даже и до купцов суконной сотни, топят по-черному, поелику подворную подать платить не хотят.
– Упиваются, растреклятые, водкою самогонною, аки скоты непотребные, оттого и горят.

Примечания:

1. Цветистые петровские обороты приличия ради заменены нейтральным «такого-сякого». Великое мастерство великого государя по матерщинной части общеизвестно.
2. Подворная подать – аналог налога на недвижимость. Курные избы любого размера считались, говоря по-современному, жильем социальным и налогообложению не подлежали.

Петровские реформы коснулись и печного дела, и к концу его царствования массовые пожары почти прекратились. Екатерина II продолжила совершенствование пожарной безопасности, и в ее правление пожары даже в курных избах стали крайне редкими; в России теперь горело не чаще, чем в Европе.

Что в ней плохо?

• Русская печь работает только на медленно горящем твердом топливе. Быстро сгорающие жидкое и газ требуют много воздуха, подток которого русская печь обеспечить не может. Ставить в горнило форсунку для мазута или газовую горелку не только бесполезно, но и опасно для жизни.
• Дает твердые отходы – золу, которую нужно куда-то девать.
• Тяжела, дает большую сосредоточенную нагрузку на перекрытие, поэтому в многоэтажных домах неприменима.
• Громоздка, отнимает много жилой площади и объема.
• Теплоотдача с единицы поверхности невелика: большая русская печь может обогреть комнату в 45 кв. м точно так же, как радиатор под окном.
• Вялый дымооборот (побочное следствие высокой эффективности) исключает выведение нескольких дымников в одну трубу: печь, которую топят чуть сильнее, вытеснит дым других из дымохода при любой тяге, и те начнут дымить. Поэтому непригодна также для многоквартирных домов.
• Долго прогревается; после летнего простоя требуется суточная протопка.
• При огрехах строения может дымить.
• Совершенно не поддается автоматизации.

Примечание: исконная русская печь еще и почти не греет вниз; над полом образуется слой холодного воздуха. В современных русских печах этот недостаток устранен; большинство усовершенствованных разработок – печи с нижним подогревом.

В целом нужно признать, что русская печь годится только для одноэтажного индивидуального жилья.

А в интерьере?

Но не архаична ли русская печь и по виду? Может ли она быть вписана в современный интерьер? Вполне, т.к. в основе дизайна русской печи – простые формы. Они допускают как самостоятельное эстетическое использование, так и самый вычурный декор. Технически же конструкция русской печи вполне совместима с современными отделочными материалами, см. рис.

Видео: ремесло кладки и декорирования русских печей

Строим печь

Полная схема русской печи показана на рисунке ниже, со списком позиций. К описанному выше здесь есть дополнение – душник. Это газовоздушный теплообменник: дымооборот через стенку греет воздух, который забирается внизу. Отдушина душника выходит в помещение вверху, затем идет заслонка, а за ней устье душника открывается в дымник над вьюшкой.

Летом заслонка открыта, и ток воздуха в душнике выводит наружу лишнее тепло дымовых газов, обеспечивая заодно хорошую вентиляцию помещения. На зиму заслонку закрывают; нагретый воздух поступает в помещение и греет его.

Душник – самый простой и надежный способ получить от печи нижний подогрев, не усложняя чрезмерно ее конструкцию.

1. Подпечье;
2. Подшесток;
3. Шесток;
4. Душник;
5. Чело;
6. Задвижка;
7. Дымоход;
8. Перекрыша;
9. Заслонка;
10. Устье;
11. Разделка;
12. Теплая печурка;
13. Горячие печурки;
14. Порожек;
15. Засыпка;
16. Свод горнила;
17. Горнило;
18. Щека;
19. Порсок;
20. Подпечек;
21. Арка подпечка;
22. Арка зева;
23. Хайло;
24. Арка устья;
25. Уступ кладки;
26. Канал душника;
27. Устье дымника.

Примечание: щеку (боковину) печи, обращенную к стене, называют глухой, а обращенную в помещение – зеркалом.

Что такое порядовка?

Печь выкладывают горизонтальными слоями кирпичей – рядами. Свод инструкций по кладке каждого ряда – это и есть порядовка. Иногда порядовками называют ряды (первая порядовка, выкладываем порядовки и т.п.). Это, вообще говоря, неверно.

Для каждого вида печи порядовка, понятное дело, будет своя. Современные порядовки сопровождаются чертежами. К постройке печи можно приступать, только если ее порядовка абсолютно понятна.

Материалы

Кирпич

Кладка русской печи производится из . Кирпич должен быть хорошо обожжен и самого высокого качества – плотный, гладкий. Пережженный кирпич (с темным нутром, если его разбить) абсолютно непригоден. Также не годится кирпич пустотелый: тепло будет плохо растекаться по телу печи, ее нутро будет перегреваться и вся печь скоро начнет разваливаться.

Особенно тщательно нужно подбирать кирпичи для пода: они должны быть ровными, гладкими, совершенно одинаковой высоты. В старые времена печники выбирали подовые кирпичи из закупаемых партий и хранили отдельно. В наше время под можно выгладить после кладки болгаркой с чашеобразным кругом. По идее, печь от этого хуже не станет, но опытных данных нет.

Облицовка печи и верхний ряд лежанки могут быть выложены из лицевого кирпича на известковом растворе. Тогда полати никогда не провалятся, и отделка печи не вызовет затруднений – кладка на глине с уширенными швами (см. ниже) хоть и жаростойкая, но не очень-то прочная и ровная, а штукатурка и плитка на ней держатся неважно.

Раствор

Для русской печи не совсем обычный; тут важно сочетание жаропрочности, высокой теплоемкости и равного с кирпичом ТКР. Состав раствора таков:

• Тщательно просеянная самая жирная, какая только найдется, глина – 3 объемных части.
• Просеянный и прокаленный речной песок – 3-5 объемных частей.
• Чистая вода – 1 объемная часть.

Раствор должен быть также очень жирным – густым, вязким. Его кондицию проверяют двумя дощечками; между ними сжимают шарик свежего раствора размером с теннисный мяч. Тощий раствор растрескается сразу; средненький при сжатии примерно на 1/3, а хороший – наполовину. Слишком мягкий и текучий раствор также не годится; в него нужно добавить песка, но не более чем 2:1 относительно глины.

Хорошая глина для кладки печей когда-то представляла серьезную проблему. Сейчас строение русской печи упрощается: в продаже есть готовые сухие смеси для кладки печей и отдельно – жирная глина.

При высыхании жирный раствор нередко трескается. В таком случае трещины замазывают средним или тощим глиняным раствором, но ни в коем случае не известковым, гипсовым или цементным.

Приемы работы

Опечье

Деревянное опечье держит печь весом до 1600 фунтов (примерно 750 кг), т.е. малую или среднюю без подпечка. Выполняют его в виде сруба в два пояса, с засыпкой бутом и настилом из брусьев. Настил накрывают войлоком, как следует вымоченным в жидком растворе жирной глины, а по нему – кровельным железом.

Деревянное опечье пожароопасно и ныне запрещено. Сейчас русские печи ставят на фундамент из кирпича или бетонных блоков, или просто на бетонное перекрытие. Если печь на фундаменте и предполагается ее облицовка, фундамент по периметру нужно дополнительно выпустить на полкирпича-кирпич, с учетом слоя раствора.

Арки и своды

Арки и своды выкладываются из НЕЧЕТНОГО числа кирпичей по опалубке на деревянных шаблонах – кружалах. Сначала в натуральную величину делают чертеж арки в разрезе, затем по нему подтесывают на клин замковые кирпичи. Выложить свод с прямым замком или беззамковый самодельщику можно и не пытаться, это может не всякий опытный каменщик.

Далее готовят кружала с учетом толщины досок опалубки и по ним выкладывают свод без замка. Потом нужно густо смазать пазы замков раствором и вложить замки в паз. Следующий этап – замки по очереди и в несколько проходов постепенно забивают в паз до места. Киянкой тут не обойдешься, приходится орудовать поленом. Но лупить что есть дури нельзя; нужно использовать инерцию тяжелого полена, а не силу резкого удара.

Контролируют качество замыкания свода по выдавливанию колбасок раствора из швов: оно должно быть более-менее равномерным по всей поверхности. Густой раствор течет медленно, поэтому нужно делать перерывы между проходами. В итоге получится предварительно напряженная конструкция; только такой свод и прослужит долгие десятилетия.

Как учиться?

Только из вышеописанного ясно, что русскую печь построить очень и очень непросто, а мы еще не добрались до порядовки. По-книжке даже у опытного и умелого мастера получится результат, красочно описанный Макаренко в «Педагогической поэме». Можно ли научиться класть печи самому? Есть способ.

Во-первых, нарезать из пенопласта в масштабе маленьких кирпичиков около 2500 шт. Чтобы они вышли одинаковыми и ровными, резать нужно не ножом, а на простейшем станке: над фанерным щитом натягивается регулируемая по высоте нихромовая проволока 0,3-0,4 мм. Нагревается она током низкого, 2-12 В, напряжения.

Внимание! Брать ток от ЛАТРа нельзя – он автотрансформатор и не изолирует от фазы!

Затем берем порядовку и на столе на каплях ПВА собираем модель печи. Зимой это не так уж скучно. После недельной сушки… сбрасываем ее на голый пол. Не развалилась – можно идти дальше.

А дальше – сложить на даче или во дворе самую маленькую, на которую найдется порядовка, печку. Очень полезно, моделируя зимой, понять, как работает вся конструкция, и разработать порядовку самостоятельно. Если после первичной протопки печь не дымит и хоть как-то печет, можно браться за настоящую. Но неукоснительно соблюдая правило: семь раз отмерь, один раз отрежь.

Расход материала

Классическая русская печь, описанная выше, в зависимости от размера требует примерно такого количества материалов:

1. Малая – 1500 кирпичей и 0,8 куб. м раствора.
2. Средняя – 2100 кирпичей и 1,1 куб. м раствора.
3. Большая – 2500 кирпичей и 1,35 куб. м раствора.

Примечание: «примерно» значит, что часть материала в неопытных руках уйдет на бой. Скорее всего, и своды поначалу придется перекладывать.

А стоит ли самому?

Имеет ли смысл браться за столь сложную работу самостоятельно? Сколько стоит работа опытного и надежного печника? Если 100% от стоимости материалов, как принято в общих строительных работах, то это еще не так уж дорого.

Отнюдь и отнюдь не вдвое против материала. Можно встретить предложения сложить печь за 20 000 руб, но это явная несуразица. Попробуем прикинуть сами.

Печник работает в средних широтах полгода, и обязательно с подручным-учеником. Считая их занятость в 100% рабочего времени, зарплату мастера в 25 000 руб, а помощника в 15 000 и время выполнения работы 7 рабочих дней (это совершенно реальный срок), получим, что простая печь обойдется не дешевле 45 000 руб, а русская печь с плитой и водогрейкой (см. рис.) в 55 000-60 000 руб.

Но через неделю уже можно будет топить. Одно лишь условие: мастер должен сообщить, где, когда и кому он уже клал печи, и их нужно осмотреть лично. Хорошие мастера обязательно запасаются рекомендателями, а если крутит и мямлит – лучше обратиться к другому.

Чтобы дать более полное представление о сложности работы, рассмотрим коротко, как выложить описанную выше простую печь. Только для примера; подробная порядовка русской печи – довольно объемистая брошюра.

Порядовка

Примечание: на первые три ряда (выстилку) можно пустить кирпич перекаленный (железняк) на цементном растворе. Они почти не нагреваются. Но печь с нижним подогревом вся должна быть из качественного кирпича.

1-6 ряды

Стяжку по гидроизоляции фундамента не делаем, кладем насухо – отпотевание исключено. Начинаем с левого переднего угла (поз. а-1 на рис.) В угол – кирпич 3/4 тычком наружу. От него – ряд из 12 полномерок до угла а-2. Шов – уширенный до 13 мм; такой будет везде в первых 3-х рядах, т.к. в 4 ряду будет сформирован уступ кладки.

В угол а-2 – два тычка 3/4 и двойной ряд полномерок до угла а-3. К углу а-4 приходим аналогично а-1 – а-2. Завершают ряд 1 две полномерки, образующих проем в 540 мм. Кладку проверяем правилом и диагоналями.

Во втором ряду (поз. б) по сторонам тычки 1 ряда перекрыты ложками. В углах – по 2 трехчетверки, уложенные ложками. Обрамляющие проем полномерки перекрыты тычками 3/4 с перевязкой швов. Третий ряд (поз. в) идентичен первому.

Примечание: ложковый кирпич не имеет никакого отношения к ложке, которой едят. Ложковый кирпич укладывается вдоль стены длинной горизонтальной стороной, а тычковый – перпендикулярно ей. И тот, и другой могут уложены плашмя, на бок, на торец (торчком, на попа).

4 ряд – согласно поз г. по расчалке. Расположение кирпичей – как во 2 ряду. Шов сужаем до 5 мм, чтобы получить уступ в 25 мм по сторонам. Проверяем кладку уровнем.

5 ряд – по поз. д. В д-2 и д-3 по два 3/4; между ними – два ложковых ряда. Боковые стены тычковые. Стенки проема подпечья стесываем под пяту арки. Устанавливаем на подпорках ее кружала и выкладываем 6 ряд идентично 4-му.

Первая арка

Выкладывая арку, в дополнение к вышеописанному нужно соблюдать следующее; для последующих арок/сводов тоже:

• Поперек арки от пяты до пяты не должно быть ни одного неперевязанного шва (слева на рис. ниже).
• Швы от вершины к пятам плавно утончаются от 13 до 5 мм.
• Кружала с опалубкой убирают только после высыхания раствора.

Примечание: арку в кирпич можно выкладывать прямо по кружалам без опалубки. Но только если она не продолжается в свод.

7-10 ряды

7 ряд выкладывается как 5-й; 8 – как 6-й (слева на рис.) В боковинах изнутри тычки обтесываются под пяту свода. На 8-м ряду начинаем выкладывать подшесток: три ряда тычковых полномерок, считая вглубь от чела. Средний тычок снизу нужно подтесать под арку подпечка. 9 ряд кладем как 7-й, но 2-й ряд подшестка выкладываем ложками. Выкладываем свод подпечка.

10 ряд – особенный, на рис. справа: углы из 3/4, боковины из ложковых полномерок; тыл из тычковых полномерок. От чела вглубь – 3 ряда тычковых полномерок. В ряду – по 7 штук, уложенных плашмя. Это и будет шесток с подом загнетка.

Подсыпка

Подсыпку горнила делаем из битого кирпича на глиняном растворе. Трамбуем и растягиваем, как указано стрелкой. Делать самому под с изломом лучше и не пытаться – он получается не у всякого печника.

11-17 ряды

Четные ряды выкладываем как 10-й. В нечетных по бокам идут тычковые ряды; сзади – ложковые. 15-й и 16-й подтесывают под пяты арок. По завершении 17-го ряда кладку стен вокруг горнила прерывают, пока не будет выложен весь перед печи, до вертикальной плоскости, проходящей по задней стенке устья.

Зев, загнеток, устье, горнило

Арки и своды возводят по кружалам арки подпечка с опалубкой. Боковые стенки загнетка пойдут в кирпич; чело и устье – в полкирпича. Пята арки зева придется на 15-й ряд; пята арки устья – на 16-й. Особенно трудно будет новичку выгладить внутренние стенки хайла: сверху не видно, что делаешь, а изнутри пыль и крошка в глаза летят. Поэтому хайло нужно обрабатывать сверху, выверяя шаблоном.

18 и выше

Нечетные ряды кладем как 1 или 11; четные – как 2 или 10, см. рис. Если полати будут сложены на глине, то начиная с 19 ряда кирпичи изнутри притесывают по месту к своду горнила. Но это не всегда спасает глиняные полати от проваливания, поэтому лучшие мастера возводят вокруг горнила коробку, делают засыпку из кирпичной крошки на глине, разравнивают ее и трамбуют, а по ней пускают сплошную выстилку из ложков, обрамленных торчками с трехчетверками по углам. Чтобы полати держались вечно и не продавили свод, дальнейшее зависит от зажиточности и щедрости заказчика: то ли деревянный щит-настил, то ли ряд лицевого кирпича на известке с перевязкой швов.

Последний способ далеко не так прост, как кажется: свод ведь наклонен кпереди. Поэтому на его замки кладут ряд кирпичей плашмя впродоль и с перевязкой швов относительно замочных. Затем стесывают на клин, чтобы такая поперечина вышла вровень со стенками.

Засыпка получится двухстронней, а полати лягут на клин и стенки. Суть тут в чем? Вспомним строительную механику: свод гораздо труднее раздавить сверху, чем пробить сбоку. Нагрузка от полатей передастся на замок, а от него по своду на щеки печи. Арка свода будет работать только на сжатие и, если полати и провалятся, останется целой, а полати несложно восстановить.

Если же подтесывать кирпичи верхних рядов, то нагрузка от полатей даст боковую сдвиговую нагрузку на свод. Сдвиг строительные материалы держат плохо. Провалились полати – провалится и свод, и печь нужно перекладывать.

Эволюция

Развитие русской печи шло по четырем переплетающимся ветвям: нижний подогрев, плита, экономия, компактность. Огромный вклад в нее внес И. С. Подгородников, разработавший серии печей «Экономка» и «Теплушка», распространенные и поныне. Схема «Теплушки» Подгородникова показана на рисунке. Ее усовершенствовал И. В. Кузнецов; – на рис. слева ниже.

Суть в том, что топка и варочная камера разделены, а подпечье герметизировано. Дымовые газы через шпур опускаются в подпечье (на котором оборудуется вторая низкая лежанка, удобная старым и малым, а топка самым естественным образом работает и как плита. Накопление сажи в подпечье исключено благодаря тщательному расчету конструкции. Каких трудов это стоило в век арифмометров и логарифмических линеек, нам лучше и не гадать.

Однако такая печь занимала много места и приобрела повышенную пожарную опасность: огонь горел близко к устью топки. Дальнейшие усовершенствования до 90-х годов толку давали мало – печь слишком усложнилась. На следующем рисунке – компактная экономка 70-х – 80-х годов в разрезе. Ее КПД выше 80%, но сложить такой лабиринт возьмется далеко не всякий печник, а разобраться в назначении и порядке использования всех этих дверок и заслонок сразу не сможет и теплотехник с дипломом, не то что рядовая домохозяйка. Вдобавок, есть закоулки, недоступные для осмотра и чистки.

С развитием компьютерного моделирования русская печь пошла по пути качественного усовершенствования: все творческие способности можно было обратить на смекалку и сообразительность. На следующем рисунке (справа) – удачная современная русская печь. «Изюминка» конструкции в том, что вместо засыпки под пекарней (где она, как оказалось, все равно не работает по назначению) устроили зимнюю топку. Увеличение высоты подшестка позволило довести объем подсыпки под горнилом до оптимального.

Недостаток у такой печи всего один: для переключения «зима – лето» нужно двигать не одну, а две заслонки, и вдобавок ставить/вынимать тяжелую плиту, закрывающую устье зимней топки. Если с этой плитой что-то все же придумать, то такая печь уже может быть автоматизирована на зиму: зимняя топка может работать на газе.

А что дальше?

Мы знаем, как устроена русская печь. Но как она работает – тут еще много неясного. А в эпоху истощения запасов энергоносителей генератор тепла с КПД, как у электрических машин – находка бесценная. И здесь открывается обширное поле деятельности как для маститых специалистов, так и для самодельщиков.

Видео: пример постройки русской печи с лежанкой

Экология жизни. Дом: Кладка русской печи имеет свои особенности, потому как нельзя ее возвести, как обычную стену.

Как показывают чертежи русской печи, существует три основных размера возводимой конструкции:

Большая - 2310 на 1600 мм;
Средняя - 2130 на 1470 мм;
Малая - 1780 на 1240 мм.

Чаще всего печи строятся следующих размеров :
Высота около 180 см;
Длиной около 213 см;
Ширина 142 см.

Стоит отметить, что русские печи требуют тщательного контроля наблюдения во время топки и приготовления еды, поэтому готовить пищу, как правило, неудобно. Недостатком русской печи является то, что тепло начинает выделяться на уровне не ниже пода. Дело в том, что этот уровень находится на высоте 900 мл от пола.

Русская печь порядовка и кладка

Кладка русской печи имеет свои особенности, потому как нельзя ее возвести, как обычную стену.

Дело в том, что вся кладка различается на каждом ряду, только соблюдая которую, можно сделать правильную печь.

Первый ряд печи выкладывается таким образом – наружные стороны возводятся из целого кирпича, а пустое пространство заполняется битыми кусками либо камнями.

На втором ряду выкладываются 2 стенки из кирпичей. Это необходимо для колонн перегородки. Кладя стенки, оставьте 2-4 окна, которые будут выступать в роли колодцев (проемы для чистки печки). Также оставьте место для поддувала.

На третьей порядовке идет строительство большой топки и дверки поддувала. После закладывается поддувало малой топки.

На 4-ой кладке устанавливаются дверки поддувала. При помощи кирпича монтируются перегородки для колодцев. Если вам не удается сделать дверки поддувала, то место остается открытым до окончания строительства. На последнем шаге через дверцы удаляются остатки цементного раствора. По окончании, необходимо выстроить конструкцию таким образом, чтобы края дверок не выступали из плоскости стен русской печи.

Далее на столбики укладывается перегородка из кирпичей, которые закрепляются в печных стенках, замочным методом. Дверка поддувала перекрывается кирпичами. Далее под перегородкой необходимо выполнить три отверстия, каждое из которых должно иметь размеры 12х21 см. Это нужно, чтобы горячие газы попадали во второй отсек из первого. Затем нужно сузить свод поддувала большой топки. Это необходимо для монтажа колосниковой решетки.

Колосниковые решетки двух топливников перекрываются при помощи кирпича. Чтобы топливо самостоятельно скатывалось на решетку и быстрее сгорало, необходимо передний и задний кирпич малой топки просто стесать. Это позволит лучше прогорать дровам, которые плохо просушены.

Ставится дверка большого топливника. Затем строится малый топливник.

Происходит установка дверки малого топливника.

Чтобы обеспечить печь равномерным нагревом, необходимо увеличить горизонтальный проход от большого топливника до перегородки.

Горизонтальный канал нужно сузить кирпичами, надвисающими над ними.

Настилаем еще один слой пода и оставляем щель. Перекрываем дверцы топливников.

Строительство русской печи своими руками позволяет возвести каждый ряд максимально качественно, при этом сэкономить средства.

Наносим слой раствора. Затем ставим плиту из чугуна. Плиты с боковой и лицевой стороны отделываются фаянсом. По – простому, вторая шестерка ряда просто укрепляется.

13 и 14 ряд кладки тщательно укрепляется, путем перевязки швов.

Укрепляем кладку по боковым стенкам, путем скрепления гвоздями из проволоки с гайками и шайбами. Также можно воспользоваться полосками стали с резьбовыми хвостиками. Лицевая сторона для упрощения работ делается прямоугольной формы (ШхВ - 42 см), где перекрытие стали нужно выполнять с размерами 1х4х85 см - таково устройство русской печи.

Из кирпича, который стесан внизу, выполняется стена над варочной камерой, толщиной в один кирпич.

Изначально нужно сделать перекрытие кирпичной кладки и лицевой стороны, т.е. «лба», а после ставятся связи по ширине печи. С трех сторон, вокруг варочной камеры возводится второй ряд кирпичной кладки. Стесывание не делается!

Конструкция русской печи такова, что на этом ряду необходимо сделать повторные связки, как на 15-ом. Делаем основание под перетрубье при помощи стальных полос. Необходимо, чтобы его поддерживал стержень из стали, диаметр которого должен быть, 1.6 см. В противном случае можно использовать трубу, соответствующего размера. Полосы из стали устанавливаются в специальные «гнезда», которые проделаны в кирпиче.

На этом ряду начинается закладка свода. Делается это на выпущенные кирпичи 16 ряда. Схема русской печи такова, что внутри варочной камеры, кирпичи первого ряда имеют наклон, куда заливается толстый слой цементного раствора с глинобитом либо щебнем. Кирпичи передней и боковой стенки перетрубья кладутся на полосовую сталь.

Чтобы было понятно, как сложить русскую печь, на этом ряду надо соединить все отверстия.

Стенку перетрубья, с правой стороны, закрепляют замком. 20-ый ряд делается сборным каналом. После происходит сужение перетрубья с 25 до 18 см, относительно предыдущего ряда.

Далее нужно сборному каналу придать необходимую форму. Рядом с перетрубьем закладывается вентиляционный канал. Его сечение ровняется 7х25 см. Это необходимо для создания вытяжки, скапливающихся газов в перетрубье печи.

Затем делается уменьшение сборного канала. Передний ряд кирпичей стесывается под конусообразную форму. Далее необходимо вентиляционному каналу придать прямоугольную форму с сечением 12х19 см.

На этом ряду, вентиляционный канал делается квадратным.

В области, над вентиляционным каналом, выполняется монтаж задвижки.

Выполняем сужение сборного канала и создаем дымовой канал.

Повторяем действия предыдущего ряда. Строительство русской печи очень кропотливая работа, поэтому часто придется повторять действия предыдущей кладки.

Ставится задвижка над дымовым каналом.

Над объединенным каналом укладывается два стальных листа. Объединенный канал выступает в качестве основания, который перекрывает вентиляционный ствол.

Дымоход составляет отверстие, размеры которого 12х26 см. далее над вентиляционным стволом возводится три слоя кирпича. Это необходимо, согласно пожарным требованиям.

Строительство трубы, толщина которой должна быть размером с кирпич. Всего потребуется 5 кирпичей, размер которой 13х26 см.

Кладка продолжается до потолка. Далее выполняется распушка, толщиной в 1.5 кирпича. Обратите внимание, что это должно выполняться на четыре ряда выше наката чердака. В качестве дымохода можно выполнить продолжение кладки либо использовать трубу. Трубы с обеих сторон должны быть облицованы несгораемым материалом и соответствовать размерам внутреннего сечения.

Теперь у Вас не возникнет вопросов, например как построить русскую печь? Ведь кладка русской печи расписана по шагам, поэтому вам достаточно лишь их соблюдать.

Рецепт старинного печного лака

Многие старые рецепты незаслуженно забыты, к такому рецепту относится и печной лак. Состоит он из двух компонентов – дёготь и железный купорос. На 1 кг дёгтя надо 50 гр железного купороса. Дёготь надо нагреть до кипения, и только потом добавить железный купорос. Горячим раствором красим разогретую печь. Хочу предупредить что все работы желательно проводить на открытом воздухе. опубликовано

Присоединяйтесь к нам в

Строение и устройство классического образца печи подчинено строгой схеме.

1. Размеры. Длина в три аршина (не менее двух метров ), ширина равнялась двум аршинам (примерно полтора метра ), высота очага была около полуметра, а высота самой печи — примерно три аршина. Лежанку устраивали обычно на высоте человеческого роста. Такие габариты являются оптимальными, обеспечивая равномерный прогрев дома площадью от 30кв.м.

Фото 1. Схема строения классической русской печи, выполненной из кирпича, с указанием частей конструкции.

1. Фундамент. Обязательно отдельный от основного фундамента дома, хотя они часто возводились одновременно. Материалом обычно служил битый кирпич или камень, реже деревянные бруски. Сейчас чаще всего используется армированный фундамент или основа из железобетонных блоков.
2. Конструкция . Топочная камера (горнило), под — дно топки, шесток — место перед топочной камерой, где удобно было ставить тяжелую посуду, перед тем как поместить ее вглубь печи. Устье отделяет топочную камеру от шестка, через него осуществляется закладка дров, а также выход продуктов сгорания в дымоход. Вьюшка при необходимости закрывает отверстие дымохода, устье закрывается заслонкой. Подпечье служит для хранения дров.
3. Материал. Печь кладется из огнеупорного кирпича (шамотного ) и цемента по определенным правилам, обеспечивающим лучший прогрев и теплоотдачу. В классическом варианте кирпичи кладутся строго горизонтальными рядами, возможна кладка шириной в один или в два кирпича.

Схема классической русской печи выверялась годами, позволив минимизировать недостатки и достигнуть наиболее высокого КПД в эксплуатации, поэтому выбор именно такой модели для постройки обязательно оправдает себя.

Устройство печи с голландской порядовкой

Основным отличием такого варианта от классического является его выраженная компактность , а значит и удобство установки и эксплуатации в небольшом жилом помещении. Голландская печь не имеет лежанки и делается вертикальной и высокой.

Вторым важным отличием является канальная система дымохода , позволяющая нагретому газу циркулировать вверх и вниз, остывая и нагреваясь, значительно повышая эффективность прогрева от одной закладки топлива. Такая печь также значительно быстрее прогревается (около получаса по сравнению с классическим вариантом).

Фото 2. Схема устройства двухэтажной русской печи с голландской порядовкой. Вид спереди и сбоку.

Схема: на фундаменте оборудуется большая прямоугольная топочная камера ; иногда возможно ее разделение на две части: в одной происходит процесс горения, из второй поступает кислород (поддувочная камера). Благодаря такому устройству топливо в голландке чаще не сгорает, а тлеет, обеспечивая более длительный срок нагрева.

Над топочной камерой строится канальный дымоход , занимающий все оставшееся пространство печи (обычно строится шесть каналов ). На выходе из последнего канала в трубу устанавливается заслонка . Сразу над топкой обычно оборудуется ниша, куда устанавливается варочная плита — это обеспечивает возможность приготовления пищи.

Голландская порядовка имеет более сложную схему из-за многоканального дымохода, поэтому рекомендуется перед работой сначала выложить печь без раствора на сухую , чтобы в дальнейшем не допустить ошибок и точнее рассчитать какое количество материала потребуется.

Важно! Недостатками такой печи будут более низкий охват площади (около 10—15 кв.м ) и меньшее количество функций.

Для небольших домов голландская печь будет идеальным вариантом, к тому же из-за компактных размеров ее можно устанавливать не только на первом этаже дома . В свое время печи-голландки были основным источником отопления для многоквартирных доходных домов.

Вам также будет интересно:

C зигзагом

Для увеличения эффективности прогрева в русской печи выкладывается не прямой дымоход, а с зигзагом.

По мере прохождения по нему горячего газа увеличивается время его нахождения в печи, а также время прогрева ее стенок.

В голландке этот принцип доведен до совершенства, так как газ успевает остыть и нагревается повторно.

Но из-за конструкции классической русской печи зигзаг чаще всего делается горизонтальным и обеспечивается лишь одним-двумя изгибами .

Внимание! При выкладке зигзага необходимо учесть, что его нужно будет регулярно прочищать от золы, поэтому в нижней его части обязательно оборудуется отверстие с дверцей-заслонкой.

C обогревательным щитком

Более высокую степень прогрева помещения и экономию топлива обеспечит устройство с обогревательным щитком. Такая печь является усовершенствованным видом голландки и рассчитана на отопление большой площади.

Фото 3. Схема кирпичной русской печи, с обогревающим щитком. Цифрами указаны части конструкции.

Внутри ее выкладывается дымоход с несколькими каналами , но имеется возможность пропускать дым напрямую в трубу — это очень удобно в летнее время, когда отопление помещения не требуется. Такие печи из-за своих размеров могут оборудоваться лежанкой и чаще всего имеют варочную плиту.

Как сделать русскую печь своими руками

Строительство печи лучше доверить профессионалу. Подробные порядковые схемы и руководства могут помочь самому провести работы, но лучше все же обратиться за советом к опытному мастеру-печнику — это позволит избежать грубых ошибок.

Выбор проекта, чертежи

Строительство печи — трудоемкая и сложная работа, требующая ответственного подхода и тщательного предварительного рассмотрения всех условий. Все элементы нужно устанавливать пошагово, правильно выполнять порядок действий. Выбор проекта зависит от нескольких критериев:

Фото 4. Чертёж русской печки с голландской порядовкой. Размеры устройства указаны в миллиметрах.

1. Площадь отапливаемого помещения. Русская печь в классическом варианте способна обогреть довольно большой дом из нескольких комнат, компактная голландка подойдет небольшому помещению. Вариант с обогревательным щитком также хорошо подходит для средних и больших загородных домов.
2. Необходимые функции. Классический вариант предоставляет наиболее широкий спектр выполняемых задач, более компактные варианты лишены части из них, но окупают это другими достоинствами. Если целью является в первую очередь обогрев, лучше всего подойдет печка со щитком, дополнительно оснащенная варочной плитой.
3. Экономичность и эффективность. По этим критериям наиболее выгодными будут печи со щитком и голландки, имеющие высокую длительность работы на одной закладке дров.

Фото 5. Чертёж порядовки русской печи из кирпича с размерами 1650х1530 мм.

Незначительным критерием является вид топлива — в большинстве случаев все варианты русских печей работают на твердом топливе , но для некоторых его видов (например, уголь) в строение топочной камеры могут быть внесены небольшие отличия.

Выбор материала

Выбор материалов для постройки во многом зависит от их способности выдерживать нагрев. Используются только огнеупорные марки кирпича , не расширяющиеся и не трескающиеся под воздействием высокой температуры. Те же требования относятся и к скрепляющим смесям. Также большое значение имеет прочность материала — русская печь отличается большой массивностью и весом, со временем непрочный кирпич раскрошится и потрескается.

Справка. Топочную камеру, где температура достигает наибольших значений, выкладывают кирпичом из шамотной глины ; для строительства других частей можно применять менее дорогостоящий керамический кирпич.

Кладочный раствор должен качественно герметизировать швы, быть эластичным, не трескаться под воздействием температуры. Различные огнеупорные смеси для раствора можно приобрести в магазинах. Можно изготовить раствор самостоятельно из смеси жирной глины с песком (обычно в соотношении 1 к 2) . Для выкладывания топки в раствор добавляется шамотный порошок.

Помимо кладочных материалов необходимо закупить металлические части будущей печи: заслонки, дверцы, решетки. Обычно они изготавливаются из чугуна или стали, найти их можно в специализированных строительных магазинах.

Подготовка инструментов

Для правильного выполнения кладки понадобится ряд инструментов:

1. Лопата. Применяется для перемешивания раствора, укладывания его на участки кладки.
2. Строительный уровень. Необходим для выравнивания рядов кладки.
3. Шнур . Натягивается в качестве ориентира для выравнивания рядов кирпича.
4. Кельма. Используется для зачерпывания и нанесения на кирпичи раствора, для его разглаживания и убирания излишков.
5. Молоток . Инструмент формата «кирка» нужен для откалывания частей кирпича, придания ему нужной для кладки элемента формы. Также можно дополнительно применять более тяжелый молоток для обтесывания кирпича.
6. Болгарка. Применяется для разрезания кирпича на доли нужного размера.
7. Угольник. Состоит из двух металлических пластин, применяется для выравнивания углов.
8. Расшивка. Инструмент для придания декоративности кладочному шву. Используется, когда не планируется дальнейшая отделка поверхности.
9. Правило . Необходимо для проверки ровности кладки, в частности фундамента.
10. Отвес. Помогает оценить качество вертикальной кладки.

Помимо инструментов понадобится достаточно большая емкость для замешивания кладочного раствора, лучше всего подойдет оцинкованная бадья с невысокими стенками.

Подготовка места

При выборе места для установки печи нужно тщательно изучить условия.

1. Фундамент. В любом случае рекомендуется устанавливать отдельный. Если печь весит более 750 кг , то его установка обязательна. Отдельный фундамент нужен для того, чтобы не повредить основной.
2. Стены . Если стены деревянные, нужно устанавливать печь на некотором расстоянии от них. Сами стены вокруг печи нужно обшить огнестойким материалом.
3. Эффективность обогрева . Наиболее распространенным вариантом является установка русской печи в середине дома или большой комнаты. В этом случае теплоотдача не будет поглощаться стенами, а все жилое помещение будет равномерно и быстро прогреваться.
4. Устройство дымохода. Нужно выбрать наиболее удобное место, где балки и стропила не помешают провести дымовую трубу на улицу. Дымоход должен проходить рядом с коньком крыши.

При соединении функций обогрева и готовки место для печи выбирается в зоне будущей кухни, но для правильной теплоотдачи рекомендуется устроить ее ближе к центру дома.

Как построить фундамент

Для наилучшего результата еще при постройке дома для печи закладывается отдельный фундамент . Глубина котлована зависит от свойств грунта и высоты грунтовых вод. Размер должен быть на 20 см больше основания печи.

Технология изготовления такова: на дно котлована засыпается дренаж из битого камня или кирпича, сверху кладется и плотно утрамбовывается слой мокрого песка.

Далее по порядку идет слой щебенки, еще один слой песка и заключительный слой щебенки шириной около 10 см . На него укладывается гидроизоляция, устанавливается опалубка из увлажненных досок или бревен. Внутрь коробки устанавливается арматура и заливается цементом. Сверху фундамент тоже закрывается гидроизоляцией.

Как сложить печь: поэтапная кладка, фото

Пошаговая инструкция кладки элементов печи:

1. Подпечье . Отделение для сушки дров выкладывается не во всех видах печей. Для него можно использовать перекаленный кирпич. Над подпечьем при помощи специальной дугообразной опалубки (которую лучше сделать разборной) устанавливается арка.

Фото 6. Готовое подпечье из кирпича. Применяется для хранения дров и других материалов.

1. Топливник. Устанавливается на перекрытии (арке), для его выкладки используется шамотный кирпич.
2. Под. Дно топочной камеры часто делают наклонным по направлению к шестку. Для этого используется засыпка из глины с песком.
3. Горнило. Этот элемент является наиболее сложным при кладке печи. Его стены должны быть как можно более ровными. Они возводятся под небольшим наклоном из обтесанного шамотного кирпича. Оканчивается горнило аркой — устьем, куда позже устанавливается заслонка.

Фото 7. Процесс строительство горнила, его строить сложнее всего. Применяется непосредственно для разведения огня.

1. Свод топливника. Как и свод подпечья, выполняется при помощи специальной опалубки. Ширина в полкирпича. Поверхность свода топливника должна быть как можно более ровной. Для прочности свода каждый средний кирпич ряда обтесывают в форме клина.
2. Шесток . Отделение перед варочной камерой состоит из основания, стены с аркой и боковых стен, а также свода с отверстием дымохода. Выкладывается из керамического кирпича одновременно с горнилом.
3. Перекрыша. Верхняя часть печи. Кладка выполняется из кирпича в 3 ряда . Для соблюдения правил пожарной безопасности расстояние от перекрыши до потолка помещения должно быть не менее 35 см.
4. Дымоход. Выкладывается особенно тщательно, его внутренние стенки не должны иметь выступов во избежание опасности скапливания сажи. Швы должны быть плотными и без трещин.

Фото 8. Последовательная схема порядовки дымохода для печки. Содержит семь этапов.

По мере возведения печи монтируются заслонки и дверцы, которые покупаются заранее. После завершения кладки печь обычно обрабатывают специальной термостойкой шпатлевкой или штукатуркой для лучшей герметизации швов.

Возможные проблемы

При строительстве можно допустить несколько ошибок.

Соединение фундаментов — из-за разных нагрузок возможна разница оседания, из-за чего печь в будущем может перекоситься.

Если взять речной песок вместо карьерного, кладочный раствор получится недостаточно прочным из-за гладкости песчинок и их плохой сцепляемости.

Тесаный, резаный кирпич быстрее разрушается, поэтому при кладке его нужно стараться установить резанной стороной внутрь шва.

При кладке дымохода необходимо использовать специальную заглушку, чтобы раствор не оставался на внутренних стенах, при этом выполняется очищение поверхности кладки от раствора через каждые 4—5 рядов.

Если не устраивать отверстие для чистки в тех местах, где дымоход меняет направление, в нем будет скапливаться сажа . При установке заслонок и дверей нельзя забывать о свойстве металла расширяться — кладку нельзя выполнять без небольшого зазора.

Этих и других ошибок можно избежать, если перед началом работ посоветоваться с опытным мастером.

Преимущества выбора русской печи

Несмотря на сложность строительных работ, характеристики русской печи делают ее выгодным выбором для загородного дома. Несомненные плюсы :

• высокий КПД — при соблюдении всех правил расположения печь отапливает целый дом;
• качественная и равномерная теплоотдача;
• многофункциональность ;
• лечебный эффект воздействия тепла;
• простая удобная эксплуатация , безопасность использования;
• надежность, длительный срок службы;
• доступность и невысокая стоимость топлива.

Фото 9. Готовая печь из кирпича. Помимо очага имеет место для приготовления пищи, сушки и хранения дров.

Особенно необычны старинные способы лечения органов дыхания с помощью печи: больного человека укладывали спать в остывающей топке, благодаря чему его тело и легкие прогревались. Топочное отделение использовали также в качестве помещения для мытья — остывающая печь создавала эффект парной, поэтому не было необходимости каждый раз протапливать баню.

Незначительные недостатки (громоздкость или необходимость регулярного вычищения золы) не могут перекрыть многочисленные достоинства . Русская печь не только не была предана забвению, но становится все более популярной у современных любителей жизни за чертой города.

Полезное видео

Посмотрите интересное видео, в котором рассказывается об особенностях строительства классической русской печи, её кладке с использованием старинных кирпичей.
