Как сделать мотоблок своими руками из недорогих комплектующих. Мотоблок своими руками из подручных средств Как сделать мотоблок своими руками чертежи

Вручную обрабатывать земельные участки долго и трудоёмко, лучше взять в помощники механическое приспособление - мотоблок или мотокультиватор. Его можно приобрести в магазине, а также сделать собственноручно. Для покупки заводского устройства понадобится немало средств, а вот самоделка обойдётся значительно дешевле, но конечно потребует много свободного времени.

Чтобы её собрать и в результате получить полноценную малогабаритную сельхозтехнику, потребуются комплектующие детали, инструмент, элементарные умения и, конечно же, терпение.

Подготовка к созданию самоделки

Чтобы сделать самодельную сельхозмашину — умельцы используют подручные материалы и отслужившие свой срок узлы мототехники. Так, основой мотоблока нередко служит бензопила, мотороллер или мопед, а когда нужно получить мощный и более функциональный агрегат - устаревшая модель мотоцикла («Восход», «Ява», «Минск»).

Прежде чем приступить к сборке мотоблока либо мотокультиватора просматривают тематическое видео в сети Интернет, подыскивают нужную информацию в журналах, прочих изданиях. Затем подготавливают инструмент и материал, разрабатывают эскизы и чертёжи, где наглядно изображают все функционирующие органы самоделки, включая силовую и ходовую части, системы управления и агрегатирования. Ниже на чертеже показано, как выглядит стандартная конструкция одноколёсного мотокультиватора.

1- силовой агрегат культиватора; 2- металлический защитный кожух; 3- топливный бак; 4- бобина зажигания; 5- коммутатор; 6- шпилька, фиксирующая наклон навески; 7- болт М-16; 8- ось для монтажа навески; 9- плуг навесной; 10- кронштейн; 11- станина; 12- рукояти; колесо с грунтозахватами.

Нелишним будет сделать кинематическую схему самоделки, отразив в ней порядок взаимодействия рабочих механизмов и показав, как организована трансмиссия.

Чтобы сделать лёгкий мотокультиватор или более тяжёлый мотоблок — применяют следующий инструмент:

• электродрель с набором свёрл;
• болгарку и диски по металлу;
• ключи (рожковые, накидные);
• сварочный аппарат;
• тиски.

Материалом для самоделки служат высокопрочные швеллеры, стальные пластины и трубы.

Рама

Самодельную раму для мотоблока или мотокультиватора делают сварной, но в то же время очень прочной, так как к ней впоследствии будут прилаживаться все комплектующие самоделки. Для сооружения рамы применяют железные трубы или швеллеры.

Иногда чтобы собрать самодельный мотоблок или мотокультиватор — используют переделанную мотоциклетную раму.

Рис.2. Переделанная рама от мотоцикла

1- руль; 2- держатель панели приборной; 3- площадка для установки аккумулятора; 4- швеллер (лонжерон); 5- картер; 6- станина; 7- натяжитель цепи; 8- упор натяжителя цепи; 9- подкос; 10- держатель крепления подрамника; 11- кронштейн, соединяющий культиватор с адаптером или прицепом; 12- поперечина.

От прежней конструкции отсекают переднюю вилку и иные элементы, чтобы те не препятствовали монтажу навесного оборудования на будущий культиватор. Сзади крепят сваркой самодельный механизм для сцепки мотокультиватора с оборудованием, прицепной тележкой. Как правильно самому сделать сцепку, следует посмотреть на видео.

Двигатель

При конструировании самодельного мотокультиватора некоторые обходятся приводом от мотороллера или мопеда. Но чтобы собрать более производительный мотоблок, силы движка мопеда будет недостаточно. Для него потребуется 16-18-сильный дизельный мотор от мотоцикла. Его «подгоняют» под нужные параметры, проводя ряд переделок.

Сначала перестраивают систему охлаждения в активную воздушную, с целью улучшить технические показатели мототехники. Это легко сделать при помощи 12-ти вольтового электрического движка с небольшой железной крыльчаткой. Попутно производят замену клапана на лепестковый, что помогает облегчить пуск, увеличить тягу и снизить потребление топлива.

Подготовленный двигатель монтируют в жёсткие хомуты. Их предварительно приваривают к передней части рамы самоделки, затем надёжно стягивают болтами (весь процесс хорошо показан на видео).

Обязательно следят за тем, чтобы зажимы охватывали шейку выходного вала дизельного мотора мотоблока и прочно его удерживали.

К КП самодельного приспособления прикрепляют рычаг, который легко сделать из железного прутка, приварив шарик на конце. Длину ручки оставляют таковой, чтобы, находясь за рукоятями управления мотоблока или мотокультиватора, можно было без труда до неё дотянуться.

Далее для самоделки собирают фильтр очистки воздуха, применяя доступные материалы, например, консервную банку, металлическую трубку. Затем подготавливают топливный бак самодельного мотоагрегата. Его можно самому сделать из любой герметичной ёмкости или взять от вышедшей из строя мотоколяски.

Трансмиссия

Для самодельного дизельного мотоблока, впрочем, как и мотокультиватора, потребуются цепи, звёздочки, переходной вал. Их в основном заимствуют у списанной мото-, авто-, агротехники. Ступицы звёздочек не сложно сделать самому, используя куски железа и токарный станок, благо по этой теме легко найти в интернете подробный чертёж или видео. Готовый редуктор к самоделке берут от любой модели мопеда. В приготовлении самодельного редуктора используют стальные пластины и цилиндрические диски с зубьями.

Кинематическую схему самоделки создают максимально простой, чтобы обеспечить большую надёжность функционирования её механизмов. Передачу крутящего момента от двигателя на промежуточный вал организуют посредством стандартной роликовой цепи с ведущей и ведомой звёздочками. При этом увеличивают передаточное число промежуточного и снижают частоту вращения выходного валов.

Иногда в состав трансмиссии мотоблока или мотокультиватора включают так называемый ходоуменьшитель. Это понижающий редуктор, который необходим для получения медленных рабочих скоростей (посмотреть, как собрать ходоуменьшитель можно на видео).

Установка данного приспособления позволяет улучшить управление самоделкой и сделать её эксплуатацию безопасной для человека. Ходоуменьшитель покупают или собирают своими силами. Как самому сделать ходоуменьшитель и что для этого понадобится, можно посмотреть как на видео, так и поинтересоваться на тематических форумах, организованных технарями-умельцами.

Ходовая часть

К дизельному мотоблоку с ходоуменьшителем, произведённому собственноручно лучше всего подходят колёса диаметром до 10 дюймов, взятые от списанных сельхозмашин, мотоколясок. Иногда берут от легковых авто, если нужно повысить проходимость самодельной техники. А при эксплуатации мотоблока на тяжёлых почвах их заменяют железными (как они проявляют себя в деле, можно посмотреть на видео).

При создании самодельного мотокультиватора вместо колёс устанавливают почвофрезу для возможности вскапывания и рыхления грунта. Благодаря использованию такого почвоулучшителя, не происходит утрамбовка грунта, по которому недавно прошёл мотокультиватор.

Рис.3. Ходовая часть культиватора

1 и 2- колёса; 3 - шестерня; 4 - вал ведущий; 5 - редуктор; 6 - шестерня ведущая; 7 - втулка; 8 - винт стопорный; 9 - корпус ведущего вала; 10 - фланец букса; 11 - гайка и болт М-8; 12 - втулка шлицевая; 13 - вал; 14 - гайки М-14; 15 - шайба; 16 - сальник; 17 и 18 - ступичные подшипники; 19 - мотор.

В изготовлении оси культиватора самоделки рекомендуют пользоваться монолитным куском стали. Сварная труба не сгодится, так как она может не выдержать нагрузки.

Устройство управления

Работой самодельного мотоблока или мотокультиватора, как и любой машиной, нужно управлять. Устройствами управления таких самоделок обычно служат рукоятки - они крепятся непосредственно к каркасу рамы. Их делают из двух толстостенных труб, которые изгибают для придания удобной формы (видео это хорошо демонстрирует).

На их концах устанавливают ручки газа и муфты сцепления, снятые, например, со старого мопеда.

Рычаги КП и кикстартера мотокультиватора изготавливают из металлического прутка диаметром 10мм. Кикстартер на самоделке выводят назад, ближе к оператору, тем самым облегчая запуск дизеля. Так же в удобном месте закрепляют рычаги тормоза и переключения скоростей.

В самоходном мотоблоке можно вместо рукоятей сделать удобный рулевой адаптер. Для этого идеально подходит автомобильная рулевая колонка с сошкой или снятая с трактора. В таком механизме сошка выполняет роль сцепки, совмещая тележку с самоделкой. В сборке рулевого адаптера применяют шаровую опору - она позволяет сделать сцепку независимой. Весь процесс подготовки самодельной сцепки лучше рассмотреть на видео.

Навеска

Самодельный мотоблок или мотокультиватор дополняют всевозможным навесным оборудованием . Это делается для того, чтобы расширить:

• функционал;
• область применения;
• сезонность выполняемых работ.

Благодаря возможности компоновки, эксплуатировать самоделку можно в любой сезон, даже зимой, что позволяет круглый год задействовать технику. Помимо пахоты и культивирования навесным оборудованием производят вспашку земли, посадку и окучивание культур, выкапывание картофеля, а так же уборку территорий, заготовку сенажа. Если вдобавок к мотоблоку сделать прицепную тележку, то он сможет осуществлять ещё и транспортные функции, помогая перевозить тяжёлые, объёмные грузы. В связи с дороговизной оборудования для навески, многие стараются сделать его собственноручно, используя чертежи, эскизы, авторское видео.

Грохотная картофелекопалка

Изготовление картофелекопалки к самоделке начинают с подготовки кузова каретки, сваренного из проволоки и тонких прутиков. Понять такой процесс поможет представленный здесь эскиз (так же можно воспользоваться видео).

Рис.4. Грохотная картофелекопалка

На оси самоделки перед кареткой устанавливают лопату, сделанную из стального листа и повторяющую форму корпуса картофелекопалки. Сзади к ней приваривают прутики, слегка загнутые к низу.

Плуг

Для изготовления плуга к мотокультиватору применяют высокопрочную легированную или листовую сталь толщиною не менее 3мм.

Рис.5. Самодельный плуг

Сначала на основе чертежа подготавливают лекало и переносят его на картон, а потом - на металл, после чего вырезают при помощи болгарки. Лемех плуга рекомендуется усиливать высокопрочным металлом, например, от дисковой пилы. Отвал и стойку можно сначала сделать отдельно, а затем соединить воедино. Такая конструкция менее уязвима и в случае поломки какого-то элемента, будет легко произвести его замену.

Прицеп

К готовому мотоблоку многие стараются сделать самодельный прицеп или адаптер, оснащённый водительским местом.

Рис.6. Устройство прицепа

1- держатель навесных орудий; 2- консоль; 3- водило; 4- подножка; 5- водительское сиденье; 6- рама; 7- кузов; 8- опорная балка; 9- болт М-8; 10- упорное кольцо; 11- колесо.

Раму для такого прицепа изготавливают из труб, уголков любого сечения. Для колёсной оси используют металлический стержень диаметром 30 мм. Кузов самодельного приспособления смастерить можно из досок, профнастила или листа металла толщиной 1,2-1,5мм. Для повышения прочности деревянный прицеп по углам усиливают металлическими пластинами, а сделанный из профнастила - дополняют рёбрами жёсткости.

Недорогое устройство с большим функционалом

Самодельный мотоблок либо мотокультиватор - это экономный и очень полезный в хозяйстве мотоагрегат. Он способен выполнять всевозможные сельскохозяйственные операции, тем самым освобождая человека от утомительного физического труда. На предоставленном ниже видео можно увидеть весь функционал этой чудо-машины.

Подобные самоделки применимы не только в качестве помощника в сельскохозяйственных работах. Ими с успехом пользуются при уборке придомовой территории, а в зимнюю пору - для расчистки снега. Если качественно сделать самодельный мотоблок или мотокультиватор, то эксплуатационные параметры самоделки будут ничуть не хуже, чем у дорогостоящего заводского аналога.

Некоторые инструменты, которые сильно облегчают жизнь дачника, не обязательно покупать. Например, мотоблок можно не покупать, а сделать собственными руками. Обычно такие изделия создаются на основе мотоцикла или . Самодельная техника, как и заводской мотокультиватор, может быть использована для вспашки земли, культивации, окучивания и перевозки грузов. Чтобы понять, как именно сделать самодельный мотоблок, необходимо узнать о том, как создается каждая его часть.

Применение мотоблоков

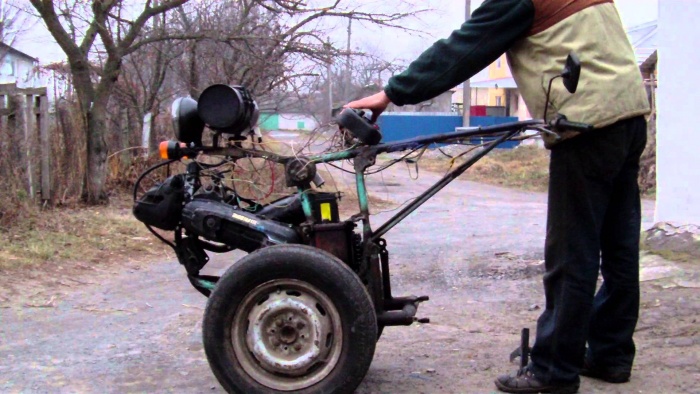

Так как обработка даже небольшого участка требует больших усилий, многие владельцы земли задумываются о покупке мотоблока. Но цены на мощные модели являются высокими, поэтому часто создаются самодельные мотоблоки (как на фото). Такие устройства используются для вспашки, окучивания, скашивания, а также внесения удобрений. Кроме этого, мотоблоки применяются для уборки снега и прополки сорняков. Если сделать прицеп, мотоблоком можно перевозить грузы до 200 кг.

Легкие мотоблоки обычно комплектуются только фрезой и пропольником. Изделия, имеющие средний вес, могут использоваться с применением фрез, плуга, косилки и окучника. Чтобы понять, какой мотоблок будет более удобен, стоит рассмотреть фото, на которых изображены подобные устройства.

Тяжелые изделия характеризуются такими качествами как надежность, высокая проходимость и оборудуются несъемными колесами. Они могут использоваться с применением следующего оборудования:

• плуг;
• борона;
• фреза;
• грабли;
• косилка;
• снегоочиститель;
• полуприцеп.

Самодельный плуг для мотоблока и другие детали можно изготовить достаточно просто. При создании таких элементов можно использовать фото готовых изделий.

Преимущества самодельных мотоблоков

Основное преимущество самодельных агрегатов состоит в том, что для их создания не нужно тратить большое количество денег. Для создания самодельного мотоблока достаточно обладать следующими материалами и инструментами:

• сварочный аппарат;
• двигатель от бензопилы или мотоцикла;
• стальные трубы;
• колеса от легкового автомобиля или листовой металл для изготовления грунтозацепов.

Кроме этого, понадобятся и дополнительные детали для соединения двигателя с рамой. Имея все названные компоненты можно сделать самодельный мотоблок своими руками. При этом такое устройство будет выполнять все функции, которые выполняют заводские модели. При желании можно подобрать для агрегата мощный двигатель, чтобы изделие не уступало современным мотоблокам.

Навесное оборудование для самодельного мотоблока можно сделать самостоятельно или же приобрести готовое.

Изготовление рамы устройства

Перед тем как сделать самодельный мотоблок, стоит заранее подготовить все необходимые детали и составить чертеж. Рама представляет собой несущую конструкцию, которая необходима для закрепления остальных частей мотоблока. Для ее создания нужно выполнить следующие действия:

1. Из металлической трубы необходимо согнуть и соединить конструкцию в виде двух лонжеронов, края которых загнуты вверх.
2. После этого к задней стороне лонжерона приваривается руль от мотоцикла «Иж».
3. Чтобы прицеп был более надежным, к лонжеронам привариваются поперечины. Они увеличивают жесткость конструкции. Передняя поперечина будет служить упором для натяжителя цепи трансмиссии.
4. Около загибов заднего края лонжеронов нужно приварить пластину из металла. Она будет служить опорой для аккумулятора.

Создание силовой части мотоблока

Силовая часть мотоблока, трансмиссия и рама для них собираются согласно нескольким правилам:

1. Двигатель будущего устройства должен иметь воздушное охлаждение. При малой скорости движения это необходимо. Часто на самодельные мотоблоки устанавливаются силовые агрегаты от мотороллеров, работающих на бензине и имеющих мощность около 13 лошадиных сил.
2. Глушитель для двигателя обычно делается самостоятельно из металлической трубы, диметр которой составляет 70 мм. Для этого необходимо отрезать примерно 25 см трубы и заполнить ее опилками или стружкой. При этом стоит помнить, что конфигурация выхлопной трубы должна быть такой, чтобы газы отводились в сторону. Если это не предусмотреть, во время движения выхлопы будут мешать работать. Выходное отверстие должно иметь диаметр около 16 мм.
3. Рама для установки двигателя создается из стальной трубы, диаметр которой равен 42 мм. При этом конструкция изготавливается в виде салазок. По краям созданной конструкции, а также в центре крепятся скобы с отверстиями под болты.
4. После этого данная рама приваривается к поперечине салазок. Располагать ее следует таким образом, чтобы центральная скоба балы направлена вниз.

На созданной раме и происходит закрепление двигателя.

Стоит отметить, что для изготовления мотоблока хорошо подходит двигатель от мотоцикла или бензопилы.

Особенности работы самодельными мотоблоками

Наиболее распространенным агрегатом является мотоблок Архипова. Такие изделия создаются с использованием шарнирного соединения между тягачом и навесным оборудованием.

Благодаря этому во время работы тратится меньшее количество усилий, и создаваемая борозда остается ровной при поворотах. При использовании такого агрегата глубина вспашки остается одинаковой на все участке и для этого не нужно прилагать дополнительные усилия.

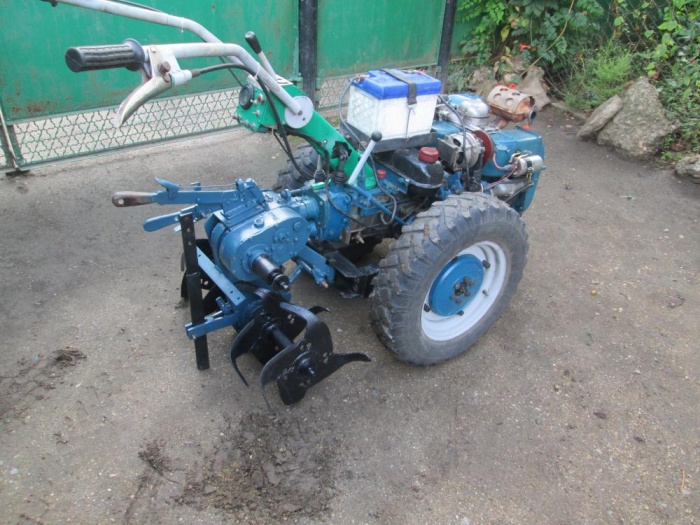

Навесное оборудование и дополнительные функции

Самодельный мотоблок может стать незаменимым устройством, так как при помощи него можно выполнять различные работы по обработке почвы на своем участке. В качестве навесного оборудования для таких агрегатов часто используется:

• плуг;
• фреза;
• борона;
• грабли.

Все эти инструменты закрепляются на специальном кронштейне, который установлен позади двигателя. Выкапывание картофеля происходит при помощи специальной копалки, которая достает клубни из почвы, не повреждая их. Если необходимо убрать скошенную траву или ботву на участке, используется навес-грабли.

При помощи дополнительного оборудования мотоблок может использоваться не только для обработки почвы, но еще и для уборки участка. Например, если закрепить на данном агрегате бульдозерный нож, можно эффективно убирать снег. При помощи валика с щеткой можно подметать садовые дорожки.

Таким образом, созданный своими руками мотоблок (как на фото) может выполнять множество функций и использоваться для выполнения практически всех работ, производимых на участке. Из этого следует, что для работы на участке не обязательно приобретать лучший мотоблок, так как создать такую конструкцию можно и самостоятельно.

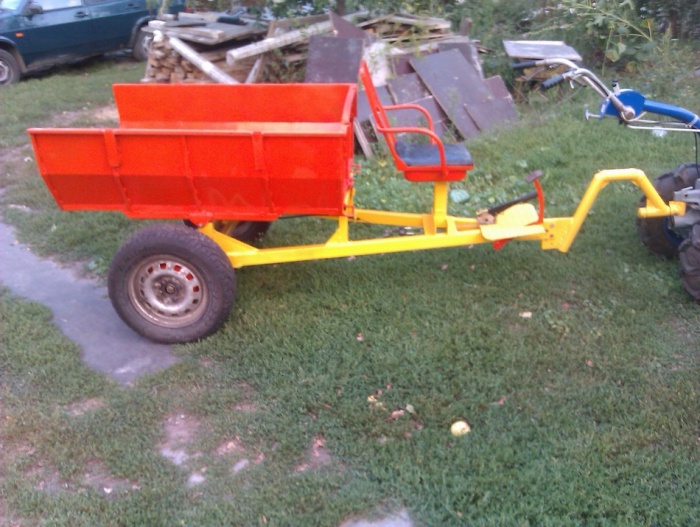

Прицеп для мотоблока своими руками

Самодельный мотоблок можно использовать не только для обработки грунта, но еще и для перевозки грузов. Чтобы не тратиться на заводскую конструкцию, многие создают прицеп собственными руками. Самодельный создается в несколько этапов:

1. Сначала необходимо сделать колеса. Изготовить их самостоятельно достаточно сложно, поэтому лучше всего использовать колеса от легкового автомобиля или мотоколяски. Для прицепа необходимо достать всего 2 штуки.
2. После этого нужно сделать водило, оно состоит из нескольких элементов: поворотного корпуса и дышла. Данные элементы соединяются друг с другом при помощи сварки. Водило соединяется с рамой таким образом, чтобы корпус шарнира оказался внутри трубчатого корпуса рамы прицепа. Конструкция фиксируется при помощи болта около упорного кольца.
3. На следующем этапе происходит создание подножки и водительского кресла. Это осуществляется с использованием доски, которая имеет толщину 20 мм. Если хочется сделать сидение более удобным. Стоит использовать уже готовое пластиковое кресло. Такое изделие является достаточно дешевым и позволяет сократить время создания прицепа для мотоблока.
4. На следующем этапе создается рама прицепа. Изготовление данной части конструкции является достаточно сложным процессом, перед началом которого стоит заранее составить чертеж. Для создания рамы может быть использована труба, имеющая круглое или прямоугольное сечение. Оптимальный диаметр составляет около 60 мм. Все части рамы свариваются в прямоугольник или квадрат. Стоит отметить, что более устойчивой считается квадратная конструкция. Такой прицеп будет устойчив на территории с холмами и спусками. Это объясняется тем, что нагрузка на конструкцию распределяется равномерно.
5. После этого создается колесная основа. Для нее необходим стальной стержень, диаметр которого равен 30 мм. Длину стержня необходимо рассчитать таким образом, чтобы колеса не выходили из-за обводов кузова. Созданный колесный мост соединяется с корпусом продольного шарнира т лонжероном при помощи сварки.
6. Борта прицепа и днище сколачиваются из досок, толщина которых составляет 20 мм. Углы конструкции из дерева усиливаются металлическими изделиями. Крепление досок производится при помощи саморезов. Чтобы защитить материал от вредителей и гниения, его необходимо покрыть масляной краской. Чтобы прицеп был более удобным, задний борт делается откидным.

Обрабатывать участок с большой площадью, на котором значительная часть территории отводится под огород, обходясь лишь подручными инструментами – непростая задача. Работы по рыхлению, копанию, а также прополке огорода вручную отнимают немало сил и времени. Хорошо, когда есть возможность приобрести мотоблок, который станет незаменимым помощником на участке. Но облегчить работы на земле, можно и сделав мотоблок своими руками.

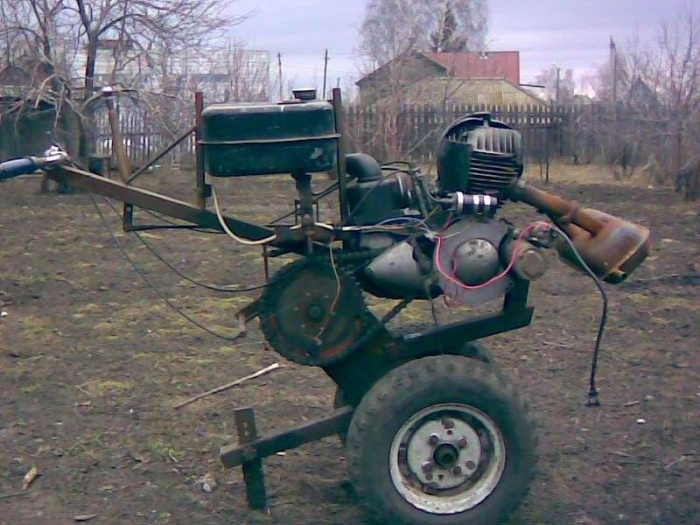

Сооружаем мотоблок по инструкции от Архипова

Устройство мотоблока представляет собой самоходную машину на двух колесах, оборудованную движком, снятым с мотороллера ВП-150М. Причиной выбора именно этого двигателя послужило то, что он имеет такое конструктивное решение, благодаря которому осуществляется принудительное охлаждение головки цилиндра воздухом.

Такой мотор от мотороллера способен работать при наименьших скоростях на довольно больших нагрузках

Для строительства мотоблока мастер использовал взятые с мотороллера тросы управления, подвески двигателя, а также двойную дугу рамы, рукоятки и цепи. Остальные детали конструкции были промышленного производства

Отдельно конструктор изготовил сваренную из труб П-образную раму и выточенную на токарном станке колесную ось. Сделал он также для основной и регулирующих тяг 3 самодельных шарнира. Они будут использоваться в качестве соединяющих элементов между самим мотоблоком, его рулем и плугом.

На раме агрегата посредством сварки прикреплена стальная труба, завершающая осью, которая необходима для осуществления натяжения идущих к коробке передач двигателя тросов. Само натяжение осуществляется посредством качающегося коромысла, в качестве ручки переключения передач которого выступает приваренный отрезок стальной трубы.

Шаг цепей, применяемых для создания устройства, составляет 12,7 мм и 15,9 мм. Число зубьев у звездочек: выходной вал – 11, вторичный вал – 20 и 60, ходовая ось – 40.

Чем хороша именно эта конструкция?

Аналогов подобной модели существует не один десяток, но в сравнении с ними оригинальная модель мотоблока калужского мастера имеет ряд неоспоримых преимуществ.

• Шарнирное соединение. Обрабатывающие инструменты и тягачи большинства подобных моделей имеют жесткое соединение, что усложняет маневрирование агрегата и затрудняет тем самым работу с ним. Детали данного сельхозагрегата соединены посредством шарниров. Это дает возможность в процессе работы при необходимости менять направление движения, не вынимая плуга из борозды.
• Смещение оси к направлению движения. Многие хозяева, при обработке грунта с применением мотоблока сталкивались с такой трудностью, что в процессе продвижения вперед под действием сопротивления почвы, агрегат уводит в сторону. Для выравнивания же борозды следует прикладывать немало усилий. Чтобы компенсировать такой занос, мастер расположил ось плуга под небольшим углом в сторону движения. При пахоте конструкция немного повернута влево. Нужное положение всегда можно отрегулировать тремя шарнирами тяги.
• Уровень заданной глубины пахоты. Если в других моделях глубина распашки поддерживается путем опускания или подъема плуга, то при работе с этим мотоблоком она выполняется автоматически. Регулирование осуществляется за счет изменения угла плуга по отношению к борозде. Конструкция оборудуется полевой доской, которая выступает в качестве подъемной силы при зарывании плуга. Если же, напротив, лемех появляется над поверхностью земли, то моментально увеличивается его угол атаки, под действием которого он вновь погружается в грунт на заданную глубину.

Пошаговая технология сборки устройства

Сборку конструкции начинают с обустройства ходового вала. Для этого к нему прикрепляют корпус с подшипниками, приваривают звездочку и монтируют обгонные муфты, которые в процессе работы будут осуществлять функцию дифференциала. После этого конструкция оборудуется колесами и рамой. На закрепленную раму устанавливают телескопическую тягу, плуг и руль.

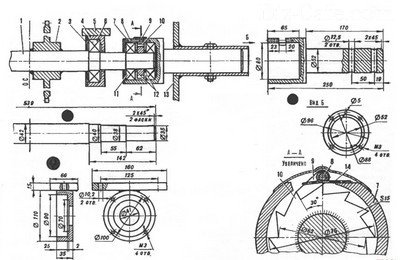

Основные элементы ходового вала: 1 – вал, 2 – звездочка, 3 – крышка, 4 – корпус подшипника, 5 – опорная площадка, 6 – подшипник № 308, 7 – корпус обгонной муфты, 8 – ось собачки, 9 – собачка,10 – храповик, 11 – подшипник № 307, 12 – шайбы, 13 – колесо, 14 – пружина собачки

Сельскохозяйственный мотоблок оборудован специальными колесами, которые в отличие от резиновых аналогов, способны обеспечить лучшее сцепление с грунтом.

Такие металлические колеса не забиваются землей. При соприкосновении с грунтом они не уплотняют его, а наоборот разрыхляют

Для соединения рамы агрегата с подвеской двигателя и рамой самого мотороллера используют две дугообразные трубы. Между ними предусмотрено место для размещения топливного бака.

Для обустройства двигателя используется кронштейн, завершающийся стальной осью длиной в 150 мм. Кронштейн приваривают консольно к П-образной раме конструкции. На саму ось подвешивают мотор с подвеской. Собранную конструкцию соединяют с дугообразными дугами рамы. Лишь после этого монтируют вторичный вал, протягивают тросы управления и натягивают цепи.

Основные элементы узла управления: 1 – соединительная ось, 2 – планка, 3 – труба, 4 – рукоятки

Соединительные элементы конструкции: 1 – основная тяга, 2 – регулирующая тяга

Как это все дело работает – видео пример

Наглядный пример применения мотоблока:

Как можно модернизировать самодельный мотоблок?

Мотоблок Архипова многофункционален. Его можно задействовать в качестве плуга, либо же . Для этого достаточно съемные детали для плуга заменить деталями со снятыми отвалами для культиватора. Мотоблок по мере продвижения будет заглублять борозды в землю и укладывать в них картофельные клубни. Чтобы запахать клубни нужно лишь установить на место отвалы и пройтись агрегатом между высаженными рядами.

Сельхозагрегат удобен и при сборе урожая. Используя разные отвалы можно изменять ширину захвата. Агрегат хорош и тем, что способен собирать пропущенный картофель и оставшуюся после уборки ботву растений. Для этих целей его оборудуют граблями или бороной.

Универсальную конструкцию можно использовать не только для проведения сельскохозяйственных работ. В зимнюю пору его с успехом применяют для уборки снега. Верный помощник пригодится и для уборки дорожек придомовой территории. Установив на мотоблок валик с круглой щеточкой и дополнительную звездочку, хозяин облегчит себе работу по расчистке тротуаров.

Владельцам приусадебных участков большую пользу может принести электрический мотоблок, который можно сделать самому.

Такое устройство существенно облегчает выполнение лёгких сельскохозяйственных работ, связанных с рыхлением почвы. Особенно полезно такое оборудование в сезон посадки и уборки овощных культур.

По некоторым показателям электрические мотоблоки уступают своим бензиновым аналогам. Тем не менее, такие самодельные устройства имеют ряд достоинств. На практике, мотоблоки, оснащённые электродвигателем, имеют меньший вес, менее шумны в работе, не производят ядовитых выбросов и более дешёвые в использовании.

Людям, которым незнакома подобная техника, освоить электрический мотоблок будет гораздо легче, чем разобраться в сложности конструкции традиционных бензиновых агрегатов.

Как сделать электрический мотоблок своими руками

Электрические мотоблоки можно использовать как в теплицах, так и на земельных участках, которые имеют ограниченную площадь. Такое ограничение вызвано необходимостью доступа к электросети.

Некоторые модели имеют аккумуляторные батареи, что позволит использовать такие устройства на пересечённой местности. При эксплуатации электромотоблока необходимо предотвращать перегрев двигателя, периодически позволяя ему охладиться. Для продления рабочего ресурса такие устройства также не рекомендуется применять на тяжёлых, не вспаханных почвах.

В качестве примера можно рассмотреть электрический мотоблок «Электрокрот», который был изготовлен своими руками на базе бензинового модуля. Оснащённая электрическим двигателем модель обладает весомыми преимуществами по сравнению с бензиновыми аналогами. А именно:

Удобство в эксплуатации;

Простота в техническом обслуживании;

Экономичность в работе, учитывая отсутствие расходов на приобретение топлива;

Отсутствие вредных выбросов;

Доступность запасных деталей;

Невысокая стоимость, учитывая сборку своими руками.

В качестве дополнительного достоинства можно выделить автоматическое отключение электродвигателя в случае его перегрева. Такая функция может существенно продлить рабочий ресурс электрооборудования. Благодаря регулируемой под рост оператора рукоятке повышается эргономичность мотоблока.

Самодельный электрический мотоблок

Для изготовления электрического мотоблока своими руками понадобятся некоторые материалы, которые доступны владельцам приусадебных участков. Процесс изготовления такого устройства можно разбить на несколько технических операций:

1. Несущая рама является одним из основных элементов оборудования. Для её изготовления понадобится швеллер и уголок. Ширина рамы должна соответствовать габаритам двигателя и редуктора. В качестве ручек можно использовать куски трубы нужных размеров. Трубы следует приварить к обеим сторонам металлической рамы. После этого винтами к трубам нужно закрепить бронзовую вставку, которая будет выполнять функцию оси.

2. Для эффекта скольжения можно использовать шарикоподшипники, которые подбираются соответствующего диаметра. Для фиксации рукояток к трубе нужно приварить специальные кронштейны. Для того чтобы закрепить культиватор и держатель плуга, нужно приварить кронштейн в средней части трубы. Используя винты, на тело рамы в специальные прорези в боковых ребрах нужно установить площадку. Для крепления электродвигателя в площадке следует сделать специальные отверстия.

3. Посредством ремня шкив на бронзовой оси соединяется с таким же элементом на электродвигателе. При помощи цепи движение передаётся звёздочке, находящейся несколько ниже. Для этих целей можно использовать обычную велосипедную цепь.

4. Движение мотоблока будет осуществляться за счёт рабочего приспособления, которое непосредственно обрабатывает почву. Изогнутые ножи нужно закрепить на квадратной пластине, а удерживаться они будут благодаря шпонке, находящейся на нижней оси. При вращении вала будет происходить рыхление почвы и передвижение всего модуля. Редукция создаётся посредством соотношения шкивов и звёздочек.

5. Управление движением осуществляется посредством переключателя, который нужно разместить на ручке держателя. Подключить двигатель к сети можно при помощи провода, намотанного на катушку.

В целом, изготовление самодельного электрического мотоблока не требует специальной технической квалификации. При его изготовлении следует соблюдать элементарные правила эргономики и безопасности для владельца такого сельскохозяйственного оборудования.
