Фальцевая кровля как монтировать. Монтаж фальцевой кровли - технология. Особенности монтажа медной фальцевой кровли

Специалисты нашей компании уже более 10 лет изготавливают и профессионально монтируют фальцевые кровельные покрытия из разных металлов на кровли любой сложности под ключ. Цена за монтаж кровли под ключ от 500р за м2. Помимо устройства самой фальцевой кровли, мы выполняем работы по установке всех необходимых для правильной эксплуатации кровельной системы аксессуаров: водосточных систем, софитов, снегозадержаний, флюгарок и т. д. Мы поможем вам подобрать материал для кровли вашего собственного дома, так и для устройства покрытий общественных зданий.

Правила установки фальцевой кровли

Монтаж фальцевой кровли под ключ - довольно сложный и трудоемкий процесс, требующий достаточно долгого трудового стажа и высокой квалификации специалистов. Для того, чтобы начать изготовление фальцевой кровли, нужно закупить материал - металлическую штрипсу. Его количество, необходимое для устройство фальцевой кровли, можно ориентировочно рассчитать, как площадь крыши умноженная на полтора. Для более точного расчета потребуются четкие размеры всех элементов кровли.

• Работы по устройству фальцевой кровли начинают с подготовки основания. Как правило, под любой вид металла вполне подойдет обрешетка с расстоянием между досками 50-150 мм. Но такие мягкие виды металлов, как медь или алюминий, могут под воздействием снеговой нагрузки и нагрева отобразить на своей поверхности всю обрешетку. Поэтому под медь и алюминий используется обрешетка из влагостойкой фанеры ФСФ (толщ. от 12 мм), плиты ОСП (толщ. от 11,3 мм), шпунтованная доска (толщ. от 25 мм);

• Когда сплошная обрешетка готова, выполняются работы по укладке подкладочного ковра под кровельное покрытие. Так как на любом металле вследствие перепада температур образуется конденсат-роса, сплошную обрешетку от влаги надо защищать. С этим успешно справляется подкладочный ковер. Если обрешетка не сплошная, то необходимость в ее гидроизоляции от металла отпадает;

• Важно помнить о том, что для каждого вида металла, из которого изготавливается кровля, необходим свой крепеж. Например, для меди применяют крепеж из меди и нержавеющей стали, для титан-цинка и алюминия - из нержавеющей и оцинкованной стали и т.д.;

• Фальцевая кровля начинается с изготовления всех элементов - панелей картин, фасонных планок, водосточных желобов (если необходим надстенный желоб), закладных элементов, наборных лобовых и фронтонных планок. Все составляющие фальцевого покрытия изготавливаются исходя из ширины металлической штрипсы. На панели идет 100% ширины ленты, на доборные элементы от 20% до 100%. Если нужна какая-нибудь нестандартная карнизная или лобовая планка, требующая некратного раскроя металла, то этот вопрос согласовывается с заказчиком или архитектором;

• Монтаж фальцевого покрытия производится начиная с крюков под водосточные желоба, закладных планок на карнизах и торцах кровли, а также, если кровля утепленная, с установки капельника для отвода конденсата. Далее монтируется лобовая доска, водосточные желоба, карнизные планки, ендовы. Затем устанавливаются панели-картины, коньковые и торцевые элементы. Завершается процесс устройства фальцевой кровли установкой флюгарок на трубы и устройством примыканий к вертикальным поверхностям;

• Для фальцевой, также как и для любой другой, кровли необходимы специальные системы безопасности. К ним относятся снегозадержание, переходные мостики и кровельные лестницы. Система снегозадержания препятствует лавинообразному сходу снега с кровли, а переходные мостики и лестницы помогают передвигаться по кровле специалистам службы эксплуатации объекта.

Обслуживание фальцевой кровли

Правильно изготовленная и аккуратно смонтированная фальцевая кровля практически не нуждается в каком-либо обслуживании. Максимум, что может понадобиться, почистить зимой снег.

Наши специалисты

Благодаря своему опыту и высокой квалификации, наши специалисты всегда готовы технически правильно и красиво изготовить любые фальцевые покрытия, будь то кровля из панелей-картин, ромба, шашки и любых других нестандартных металлических покрытий в Москве и Московской области.

Преимущества заказа монтажа фальцевой кровли

При заказе фальцевой кровли и ее монтажа в компании «Еврокров» вы получаете:

• Квалифицированную помощь в подборе материала фальцевой кровли;
• Единый договор на поставку кровли и ее монтаж;
• Качественное обслуживание и комплексный подход;
• Кровельные рабоы по монтажу с использованием современных технологий;
• Комплексную гарантию на фальцевую кровлю и произведенный монтаж.

Стоимость монтажа кровли от 500р за м2.

Наша команда выполняет услуги по монтажу кровли в Москве и Московской области!

В качестве кровельного покрытия использовать металл очень удобно – он прочен, не горюч, отличается высокой устойчивостью к атмосферным явлениям, к тому же он обеспечивает максимально-возможную прочность конструкции кровли при ее относительной легкости во всем разнообразии . Среди материалов, применяемых для гидроизоляции крыш, встречаются оцинкованная сталь и медь, алюминий и стальной профиль, как в виде , так и в сочетании с композитами, имитируя . В этой статье мы рассмотрим, как выполнить монтаж фальцевой кровли из оцинкованной стали.

Монтаж фальцевой кровли. Стоимость работ

Из чего делается фальцевая кровля?

Фальцевая кровля получила свое название благодаря особому методу крепления металлических листов кровельного материала друг с другом. Специальная система стыков гарантирует абсолютную герметичность без использования резиновых уплотнителей, клеевых швов, а главное - сквозных отверстий, которые и станут причиной протечек. Кроме того, ребра жесткости, полученные в процессе фальцевания, придают кровле дополнительную прочность и выразительность. Применяется на кровлях с уклоном не менее 30%.

Оцинкованная кровельная сталь , одно из наиболее популярных кровельных покрытий, от обычной холоднокатаной стали отличается наличием тонкого антикоррозионного покрытия, слоя цинка толщиной около 0,2 мм, значительно увеличивающего срок эксплуатации материала.

Основные параметры оцинкованной кровельной стали:

• длина до 2,5 м;
• ширина - 0,8 -1,25 м;
• толщина - 0,5 — 1 мм.

Оптимальным вариантом для получения качественной оцинкованной стали считается использование стального листового проката марки СТ 08ПС, где аббревиатура ПС означает сталь полуспокойную (металлургический термин, означающий сталь, содержащую в своем составе некоторый процент закиси железа, что обуславливает выделение газов, без «кипения», из стали при ее затвердевании после разливки).

Горячекатанная заготовка, используемая для получения оцинкованного листа, протравливается кислотой для удаления окалины с ее поверхности и методом холодного проката доводится до необходимой толщины. Для придания заготовке необходимых прочностных характеристик, ее обжигают на специальной станине.

Затем металл погружается в ванны с расплавом на основе цинка, состав которого и определяет главное свойство будущего оцинкованного листа – высокую устойчивость к разрушающему воздействию коррозии.

Для оцинковки используют цинк марок ЦО и Ц1 (иногда Ц2). Их применение продиктовано требованиями ГОСТа.

На что обращать внимание при выборе материала для фальцевой кровли?

Правильный выбор материала – основное требование, соблюдая которой можно выполнить качественный монтаж фальцевой кровли из оцинкованной стали. Наличие дефектов в материале может привести к значительному снижению срока службы кровельного покрытия. Поэтому, при покупке материала следует обратить внимание на:

• наличие/ отсутствие растрескиваний на поверхности проката;
• цинковое покрытие должно быть чистым и равномерным;
• лист металла должен быть без «рваных» кромок;
• сплошное цинковое покрытие не должно быть нарушено наплывами, темными точками, различными крупинками, неравномерностью кристаллизации цинка, различного рода шероховатостями и царапинами и прочими дефектами подобного рода.

Минимальная толщина материала для устройства кровельного полотна должна составлять 0,5 мм, для устройства свесов и скатов не менее 0,7 мм.

Картины и фальцы

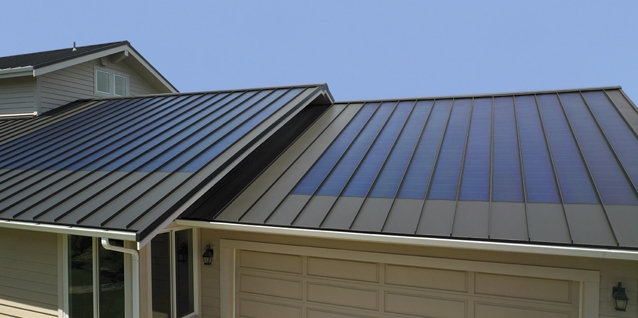

Фальцевая кровля сплошным покрытием закрывает всю длину ската крыши, где отдельные листы фальцевым замком соединяются в «картины», а последние, в свою очередь, соединяются друг с другом. Что же обозначают такие выражения, как «картина» и «фальц»?

Картина – лист кровельной стали, края которого подготовлены для фальцевого соединения.

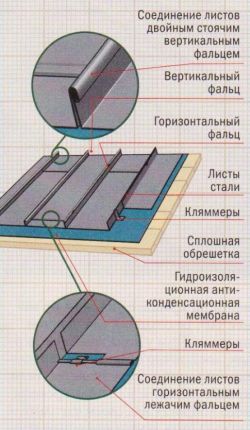

Фальц — вид шва, образующийся при соединении листов металлического кровельного материала. Фальцы по форме делятся на стоячие и лежачие, а по плотности — на одинарные и двойные. Лежачие фальцы используют для горизонтального соединения листов кровли, располагаемых вдоль стока воды с крыши. Стоячие — для скрепления вертикальных (боковых) полос кровельного материала, скрепления картин на коньках и ребрах.

При уклонах менее кровли 60 % лежачие фальцы в кровлях из листовой стали выполняют двойными и заделывают герметиком. Величину отгиба картин для устройства лежачих фальцев принимают 15 мм, стоячих фальцев — 20 мм для одной и 35 мм для другой, смежной с ней картины.

В ендовах фальцы одного ската должны быть на тех же уровнях, что и фальцы второго ската

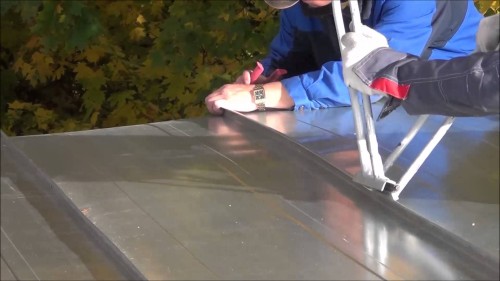

Фальцы выполняют (закатывают) вручную специальным инструментом или более современным способом - электромеханическими закаточными устройствами. Самозащелкивающиеся фальцы герметично соединяют листы кровли без применения инструмента. Но самым надежным считают двойной стоячий фальц.

Современное оборудование для закатки фальцев позволяет делать картины любой формы: конусные, радиусные и другие, поэтому монтаж фальцевой кровли можно выполнять на крышах разной конфигурации. При этом фальцевый шов может иметь толщину 5 мм и высоту 30-70 мм в зависимости от уклона крыши.

Монтаж фальцевой кровли. Поэтапная инструкция

Монтаж фальцевой кровли из оцинкованной стали начинают с создания прочного и ровного каркаса. Его выполняют в виде обрешетки из деревянных брусьев размерами 50х50 мм с шагом не более 200 мм и досок шириной 120-140 и толщиной 50 мм, укладываемых через каждые четыре бруска с шагом 1390 мм (в местах укладки лежачих фальцев стыкуемых картин). При этом разжелобки, ендовы и карнизные свесы покрывают сплошным дощатым настилом.

Параллельно подготавливаются картины. Вдоль кромок кровельных листов отгибаются фальцы. Кровельные листы можно заранее соединить между собой по короткой стороне лежачим фальцем. Фальцы загибаются в сторону уклона крыши. В таком случае картина будет состоять из нескольких кровельных листов. Разрезаются стальные листы ножницами или гильотиной, но ни в коем случае не болгаркой.

Если покрываются невысокие кровли, то заготовку картины можно сделать для всей длины ската.

Следующим этапом, продолжающим монтаж фальцевой кровли, идет установка картин карнизных свесов. Затем устанавливают настенные желоба и покрывают разжелобки. И только после этого картины рядового покрытия поднимают на крышу и настилают на обрешетку, надежно стыкуя друг с другом сначала по коротким сторонам лежачим фальцем, а затем по длинным сторонам стоячим фальцем.

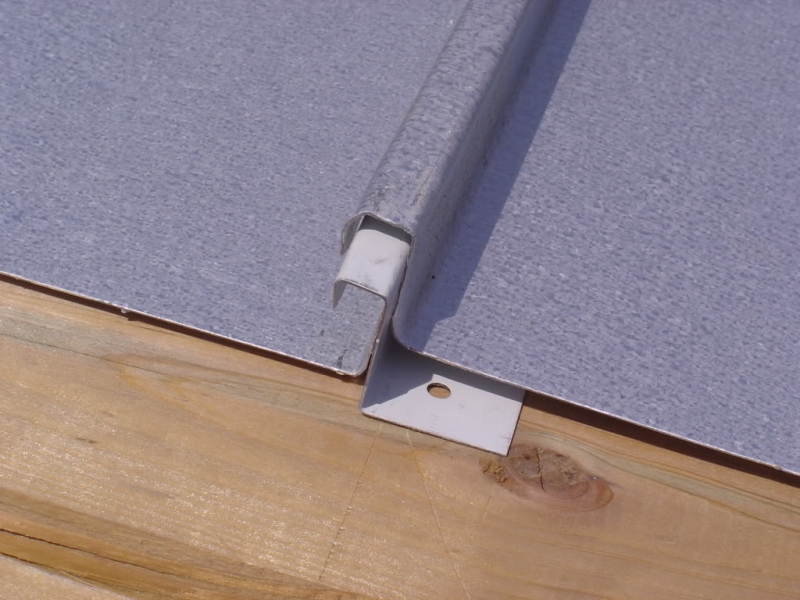

Монтаж фальцевой кровли не предусматривает крепление сквозь лист металла, поэтому крыша получается без технологических отверстий. К обрешетке картины крепят кляммерами — полосками кровельной стали шириной 50 мм и длиной 150 мм, один конец которых заводят в фальц, а другой прибивают к брускам обрешетки. Это удобно, если ширина листов, из которых собирают картину, составляет 50-60 см. Самый распространенный размер оцинкованного листа - 1 х 2 м, поэтому его разрезают вдоль на две равные полосы, размером 0,5 х 2м. Шаг крепления кляммеров – 0,5 — 0,7 м.

На свесах элементы кровли прикрепляют к Т-образным костылям, прибиваемым к дощатому настилу с шагом не более 70 см и с вылетом за край дощатого настила на 12 см. Укладку картин на костыли производят от осей воронок к водоразделу, соединяя стык по водоразделу двойным лежачим фальцем.

Водосточные трубы навешивают на стены зданий, используя передвижные леса или механические вышки после окончания работ по устройству кровли. К стенам их крепят с помощью штырей и хомутов так, чтобы зазор между стеной и трубой был не менее 120 мм.

Монтаж фальцевой кровли: состав работ

1. Устройство стропильной системы, стальной или деревянной;
2. Антисептирование и огнезащита стропильных конструкций;
3. Монтаж утепления, паро- и гидроизоляции (в случае монтажа мансардной кровли);
4. Монтаж обрешетки (контробрешетки);
5. Монтаж покрытия фальцевой кровли с установкой коньков, устройством ендов примыканий к вертикальным стенам и дымовым трубам;
6. Монтаж карнизных желобов и свесов, приконьковых и прикарнизных продухов, покрытий парапетов, отливов;
7. Монтаж страховочного реллинга, установку ограждения, водосливной системы;
8. Установка слуховых и мансардных окон, ходовых трапов, системы снегозадержания;
9. Подшивка карнизных свесов.

Монтаж фальцевой кровли из рулонного материала

Выполняя ремонт или устраивая кровлю заново для производственных, административных либо многоэтажных жилых зданий, стоит обратить внимание на фальцевые кровли из рулонных материалов: оцинкованной стали (в том числе и с цветным покрытием) или из цветных металлов (меди, титан-цинка, алюминия).

Из рулонов оцинкованной (в рассматриваемом примере) стали механизированным способом нарезаются заготовки, картины, шириной до 625 мм и длиной не менее длины ската крыши.

Данный вид кровельного материала до сих пор имеет массу поклонников в нашей стране. Конечно, главное его преимущество - цена за квадратный метр. Возможно, он и проигрывает по внешнему виду многим другим покрытиям(например , ремонт который мы также осуществляем) , но зато обеспечивает надежную защиту дома от осадков и других капризов погоды, прост в эксплуатации и монтаже. Но некачественные материалы, ненадежное основание или ошибки при монтаже могут привести к тому, что потребуется срочный ремонт или замена фальцевой кровли. Хорошо, что ее не не так уж и сложно разобрать, особенно если используются самозащелкивающиеся фальцы. Для более подробной информации рекомендуем вызвать мастера по фальцевой кровле из нашей фирмы.

Причины ремонта фальцевой кровли

Если верить статистике, приводимой профессионалами кровельных работ, то ремонт фальцевой кровли в Москве чаще всего случается после следующих видов повреждений покрытия:

• ☑ Повреждается сам фальц по всей длине или в определенном месте - изломы, вмятины, разрывы, следствие коррозии и т. п.;
• ☑ Лист хоть и стальной, но довольно тонкий, он не способен выдержать сильного прямого механического воздействия, особенно от острых предметов. Так что также часто он повреждается по площади;
• ☑ Возникновение протечек из-за потери в соединениях герметичности.

Ремонт в таком случае для фальцевой листовой кровли - единственный выход сохранить комфорт в доме. Но вот какие виды работ бывают в таких случаях? Об этом поговорим ниже.

Ремонт фальц крыши при помощи заплат или замены элементов

Опытный специалист даже по фото сразу определит, стоит ли пытаться восстановить картину, наложив на нее заплату, или нужно менять ее целиком. Обычно на решение влияет размер повреждения. В любом случае лист снимают, а для этого нужно разъединить загибы, которыми соединяются части крыши.

Такой точечный ремонт отдельных деталей металлической фальцевой листовой кровли может проводится только если повреждено меньше половины элементов. В противном случае лучше производить полную замену.

Мелкий ремонт металлической фальцевой кровли

Микроремонт бывает также оправдан, особенно если это небольшие пробоины на листах, площадь которых не превышает 20 см. Обоснован такой ремонт фальцевой кровли в Подмосковье и других центральных регионах, где не самый суровый климат. Конечно, эти меры временны, но процедуру можно и повторять раз в сезон. Есть два несложных способа:

• ☑ Тканевая заплата. Вырезается из ткани размером, превышающим повреждение. Материя кладется в масляную краску или самодельную смесь олифы и измельченного металлического сурика. После отжима материал прикладывается на лист, разглаживается и прижимается у краев. Далее ему нужно просохнуть, а через несколько дней это место необходимо закрасить.
• ☑ Битумная мастика или другие подобные материалы могут пригодиться при небольших отверстиях. Их можно просто замазать, предварительно хорошо очистив.

Ремонт фальцевой кровли рулонными материалами

Бывают случаи, когда восстановление требуется экстренное, а повреждения достаточно большие и вы не в силах в данный момент потянуть стоимость работ и замены материалов. Под рулонными материалами в данном случае подразумевается рубероид - универсальный материал, способный обеспечить необходимую гидроизоляцию. Да, он не такой долговечный, но его должно хватить на один сезон.

CLASSICA и ELEGANT крепится непосредственно к обрешётке самонарезающими винтами через скрываемую при монтаже отгибку; между собой панели крепятся на самозащёлкивающийся фальц. Наличие рёбер увеличивает жёсткость панели при монтаже и транспортировке и уменьшает уровень шума от внешних воздействий в процессе эксплуатации кровли.

PRAGMATIC крепится к обрешётке при помощи кляммеров "PRAGMATIC" (рис. 14), между собой панели крепятся на самозащёлкивающийся фальц. Кровельные панели с г-образным фальцем крепятся к обрешётке при помощи кляммеров "STANDART" (рис. 15); между собой соединяются двойным стоячим фальцем при помощи ручного или механизированного инструмента.

Фальцевые панели изготавливаются на Заводе фасада и кровли «ИНСИ» по предварительно заявленным длинам, которые определяются в результате тщательных обмеров скатов крыши (основной размер: от карниза до конька).

2. Комплектующие

3. Обрешётка для фальцевой кровли

Монтаж фальцевой кровли производится по разреженной или сплошной обрешётке. Для предотвращения провиса стальных листов очень важно при монтаже соблюсти необходимый расчётный шаг обрешётки. В качестве обрешётки могут использоваться: металлический оцинкованный профиль ПШ-28 производства ЗАО «ИНСИ», деревянный брус 50x50, доска 32x100, которые крепятся снизу вверх (от карниза к коньку). От правильного устройства обрешетки в большой степени зависит долговечность кровли, потому что даже небольшой прогиб листов ослабляет плотность ее фальцев.

Для фальцевых панелей с самозащёлкивающимся фальцем рекомендуется использовать металлическую обрешётку. Если используется в качестве обрешетки деревянные доски или бруски необходимо следовать указаниям пункта 7.3 СП 17.133330.2011. КРОВЛИ.

При использовании металлической обрешетки и разряженной деревянной обрешетке, до её монтажа по стропилам рекомендуется уложить антиконденсатную пленку. В случае использования сплошной деревянной обрешетки или другим сплошным основаниям (настилам), рекомендуется непосредственно по настилу уложить специальную структурную пародиффузионную пленку. Данная пленка позволяет обеспечить:

• устройство постоянного вентиляционного канала для отвода конденсированной влаги, образовывающейся на внутренней стороне металлической кровли;
• предотвращение коррозии металла и гниения дерева;
• снижение шума от дождя и града.

В местах монтажа карнизов, ендов, примыканий к выступающим частям здания устанавливается второй профиль обрешётки, что придает дополнительную жёсткость панелям. В районе ендов шаг профилей обрешетки не более 200мм. В районе установки снегозадержателей необходимо установить друг за другом два профиля шляпных.

Для фальцевых панелей Standart при уклонах кровли 3-20° рекомендуется использовать деревянную обрешетку. По карнизу, по всему периметру следует выполнять в виде сплошного дощатого настила шириной не менее 700 мм. В разжелобках и ендовах обрешетку следует выполнять в виде сплошного дощатого настила шириной до 700 мм на каждом скате. Также рекомендуется применение сплошной обрешетки при сложной конфигурации крыши. В районе поперечного стыка фальцевых панелей должна укладываться доска шириной не менее 120мм. На ней формируют стык панелей при помощи лежачего фальца.

Обрешетка под кровлю должна быть ровной, без выступов и углублений; конек и ребра должны быть прямолинейными; нижняя доска карнизного свеса должна быть прямой. Деревянная обрешетка изготавливается из сосны, ели, пихты и осины. Влажность древесины не должна быть выше 12%. Чтобы предохранить древесину обрешетки кровли от загнивания и продлить срок ее службы, древесину пропитывают антисептиками, обмазывают или красят. Увеличивается срок службы древесины и если она в сухом состоянии покрывается олифой. Требования к деревянной обрешетке и ее монтажу перечислены в СП 17.133330.2011. По обрешетке уложить специальную структурную пародиффузионную пленку.

В конструкции утепленной кровли, для обеспечения вентиляции под кровельного пространства, необходимо применять контробрешетку, под которую крепится гидро-ветрозащитная мембрана, и лишь за тем обрешетка.

4. Монтаж кровли из панелей STANDART

Варианты стыковки панелей по длине, устройства карнизов, конька, отделки дымовых труб, вент шахт для кровель из фальцевых панелей Standart при различных уклонах рекомендуется принимать согласно СП 17.133330.2011. При минимальных уклонах 3°-10° необходимо применить герметизацию фальцевой кровли уплотнительной лентой Абрис С-ЛБ. Максимальная длина ската, при креплении фальцевой кровли неподвижными клямерами, должна быть не более 6 метров. При большей длине необходимо использовать «скользящие» клямеры. Месторасположения «скользящих» и неподвижных клямеров по длине панели принимать согласно СП 17.133330. 2011, приложение С.

Если с кровли предусмотрено устройство организованного водостока, то до монтажа кровельного настила необходимо закрепить держатели водосточного желоба. Они крепятся с шагом не более 750мм к стропилам или нижней планке обрешетки (см. монтаж водосточной системы).

Затем вдоль нижнего края ската крепится карниз. Крепление осуществляется самосверлящими оцинкованными винтами с плоской головкой (рис. 16)

5.2 Монтаж ендовы фальцевой крыши

На следующем этапе проводят монтаж элементов ендов. При монтаже используется только нижняя ендова. Крепление осуществляют самосверлящими оцинкованными винтами с плоской головкой, по краю ендовы, ближе к загибам. Стык ендов осуществляется с нахлестом не менее 200мм, верхние элементы должны заводиться на нижние элементы. Край ендовы фальцевой кровли выводится на карниз (рис. 17). На рис.18 изображен вариант крепления панелей к ендове. На расстоянии 100 мм от внутреннего сгиба ендовы наносится герметик для фальцевой кровли. На него укладываются фальцевые листы и притягиваются к ендове кровельными окрашенными в цвет кровли саморезами.

Перед началом монтажа фальцевых панелей своими руками необходимо выполнить контрольный обмер скатов с установлением плоскостности и перпендикулярности по отношению к линиям конька и карнизов. Диагонали прямоугольных скатов должны быть равны. Укладку фальцевой кровли можно вести как слева направо, так и справа налево, строго соблюдая направление: нижним замком в сторону последующего монтажа. Поэтому при подъёме панелей необходимо развернуть их с учетом направления монтажа. Для монтажа фальцевых панелей используются саморезы 4,8x22 с прессшайбой, а для комплектующих элементов и в местах нахлёста панелей по длине - 4,8x20 (для металлической обрешётки фальцевой кровли) или 4,8x35 мм (для деревянной обрешётки) с уплотнительной прокладкой. Крепление листов производится в каждую линию обрешётки. Каждая последующая панель выравнивается по скату, накладывается на предыдущую, защелкивается и после этого крепится к обрешетке. По карнизу и коньку фальцевые край панели закрепить саморезами 4,8х20 (4,8х35 для деревянной обрешетки) окрашенными с уплотнительной прокладкой, по два самореза на крепление. (рис. 19).

При устройстве продольных стыков листы монтируются снизу вверх. При длине ската более 6 м рекомендуется выполнять его составным из-за неудобства транспортировки и монтажа листов. Листы фальцевой кровли укладываются с нахлёстом по длине 200 мм. Смежные стыки должны располагаться не менее, чем в 400 мм друг от друга. Таким образом, плоскость кровли с длинным скатом обычно состоит из двух типоразмеров панелей "а" и "б". При этом длина панелей 1 и 2 отличается на величину разноса стыков (рис. 20).

При монтаже составного ската операции выполняют в следующей последовательности (рис. 21):

1) подрезать нижнюю часть "замка" с внешней стороны на панели 1 (рис. 22); 2) панель 1 закрепить саморезами к обрешётке; 3) панель 2 наложить на панель 1 с перехлёстом не менее 200 мм и закрепить саморезами к обрешётке; 4) подрезать нижнюю часть "замка" панели 3 (аналогично п. 1); 5) выполнить замковое соединение панели 3 с панелями 1 и 2; 6) закрепить панель 3 саморезами к обрешётке; 7) панель 4 накладывается на панель 3 с перехлёстом 200 мм и соединяется в "замок" с панелями 2 и 3; 8) закрепить панель 4 саморезами к обрешётке. Далее повторять операции с 1 по 8 пункты.

5.4 Фронтон

Фронтон-45 крепится таким образом, чтобы накрыть верхний фальц. Крепление фронтона производится в нижнюю отгибку (рис. 23). В случае, если производилась резка листа, необходимо край этого листа подогнуть вверх на 20-25 мм (рис. 23). Крепление фронтона осуществляется кровельными саморезами с уплотнительной прокладкой.

5.5 Конек

Конёк устанавливается на верхней грани скатов на готовый кровельный настил. Верхняя часть фальцевых картин подгибается вверх на 25 мм. Конёк может быть фасонный (полукруглый) или плоский. При монтаже холодной кровли с уклоном 25° и более крепление конька осуществляется кровельными саморезами в верхнюю грань фальцевого замка (рис. 24).

5.6 Профиль пристенный

В местах примыкания кровли к стене, трубам и слуховым окнам устанавливается пристенный профиль. Профиль накладывается на фальцевые панели (у панелей по краю примыкания к стене выполняется отгибка вверх на 25 мм) и крепится к стене (рис. 25).

Выступающие из кровли кирпичные прямоугольные трубы обрамляются пристенным профилем согласно рис. 27-32. Количество профиля равно периметру проёма в плоскости кровли плюс 2 метра.

шаг 1 - Установка нижнего фартука трубы (рис. 26)

Сначала нужно подготовить места примыкания нижнего фартука к боковым поверхностям трубы. Для этого, используя элементы фартука как шаблон, на трубе намечают линии реза. Затем с помощью углорезательной машинки ("болгарки") делается штроба в кирпичных стенках трубы. Очистив штробу и поверхность обрешётки от кирпичной пыли, начинают монтаж элементов нижнего фартука, предварительно подрезав каждый элемент и подогнув по уклону кровли. При монтаже фартука отогнутая верхняя кромка заводится в штробу, вертикальная стенка плотно прижимается к поверхности трубы, и в таком положении элемент фиксируется кровельными саморезами с уплотнительной прокладкой к обрешётке. Первым монтируется элемент к нижней грани трубы, затем два боковых и в конце - элемент к верхней грани. Нахлёст верхлежащих элементов на нижние должен быть не менее 150 мм. После закрепления всех элементов к обрешётке вставленная в штробу кромка фартука промазывается силиконовым герметиком. Внимание! Для лучшего сцепления штробу нужно промыть водой.

шаг 2 - Монтаж нижнего листа от трубы до карниза (рис. 26)

На этом этапе устанавливается плоский (оцинкованный или окрашенный) лист. Длина листа должна соответствовать расстоянию от нижней грани трубы до карниза или ближайшей ендовы, ширина - не меньше ширины нижнего элемента фартука (с учётом боковых отгибок). Один край листа завести под нижний элемент фартука, а другой вывести сверху, на карниз или ендову. После закрепления плоского листа к обрешётке с его боковых сторон сделать отгибки с помощью ручного инструмента.

шаг 3 - Укладка фальцевых панелей (рис. 27)

Уложить фальцевые панели снизу и с боков трубы, предварительно в местах примыкания выполнить отгибку вверх на 25 мм.

шаг 4 - Установка пристенного профиля по низу трубы (рис. 28)

Установить пристенный профиль к нижней грани трубы, предваритель¬но подогнав его по ширине трубы, согласно рисунку. Выступающие вертикальные части подрезать снизу и загнуть на боковые грани трубы. Профиль крепится к трубе с помощью дюбелей с обязательной обработкой герметиком.

шаг 5 - Установка фальцевой кровли на боковые грани трубы (рис. 29)

шаг 6 - Установка на верхнюю грань трубы (рис. 301)

Установить пристенный спецпрофиль на верхнюю грань трубы. Выступающие вертикальные части подрезать снизу и загнуть на боковые грани трубы, закрепив дюбелями.

шаг 7 - Установка фальцевой панели сверху трубы (рис. 31)

Установить верхнюю фальцевую панель поверх пристенных профилей и боковых фальцевых панелей. Оставить зазор не менее 100 мм между нижним краем панели и трубой. Нижний край стоячего фальца (50 мм) обработать герметиком для фальцевой кровли.

Если планируется обшить трубу профлистом, тогда после обрамления трубы монтируется каркас из шляпного профиля, на него крепится профлист, углы оформляются уголком наружным 50x50 (рис. 33)

Дымник крепится к трубе дюбель-гвоздями до монтажа профлиста.

Количество водосточных труб определяется из норматива - не более 52 кв.м для трубы диаметром 100 мм площади кровли на одну водосточную трубу. Обычно число водосточных труб выбирается из эстетических соображений. Следует избегать устройства водосточной системы на северной стороне зданий в целях предотвращения её промерзания зимой.

В случае угрозы промерзания водосточной системы можно использовать системы подогрева желобов и труб.

Держатели желобов монтируются на расстоянии 0,75 м друг от друга, держатели трубы - не далее 3 м друг от друга (например, на трубу длиной 5 м необходимо 3 держателя, для трубы длиной 3 м достаточно двух).

При площади водосбора менее 30 кв.м на одну водосточную трубу желоба можно монтировать с нулевым уклоном, при большей площади водосбора уклон желобов может быть до 5%.

шаг 1 - Установка держателей желоба

Монтаж водосливной системы начинается с установки держателей желоба. Общую длину желоба разделить на равные отрезки, как отмечалось ранее (но не более 900 мм).

шаг 2 - Разметка под держатели желоба

Согласно полученному результату, отметить на нижней обрешётке места установки держателей желоба.

шаг 3 - Загибка держателей желоба

Пронумеровать держатели от верхней отметки до водосточной воронки. Определив для себя нужный уклон (до 5%), отметить на каждом держателе место загиба. При этом место загиба держателя должно быть ниже проектного положения на 2,0 - 2,5 см относительно линии уклона кровли (рис. 36).

шаг 4 - Крепление держателей желоба

Выравнивая место загиба с краем обрешётки, прикрепить держатели желоба самосверлящими оцинкованными винтами 4,8x22 с плоской головкой, по 3 шт. на крепление. При использовании в качестве обрешётки брусков 50x50 для надёжного крепления держателей необходимо установить сдвоенный брус.

шаг 5 - Создание уклона

Подогнать два пристенных профиля по размерам боковых граней трубы. Установка профилей - по аналогии с установкой нижнего профиля. К фальцевым панелям пристенный профиль крепить на герметик с помощью кровельных саморезов с уплотнительной прокладкой.

шаг 6 - Монтаж патрубка

В желобе на расстоянии 150 мм от нижнего края вырезать отверстие диаметром 100 мм для патрубка. Вставить патрубок по месту отверстия (рис. 38) Завести передний край патрубка под внешний загиб желоба. Загнуть фланец патрубка на заднюю кромку желоба и закрепить двумя саморез¬ыми винтами 4,2x16 (рис. 38).

шаг 7 - Установка заглушек желоба

По торцам установить заглушки желоба (рис. 39).

шаг 8 - Установка желоба

Вставить желоб в держатели, заведя заднюю кромку желоба в выступ держателя (рис. 39).

шаг 9 - Соединение желобов

На месте стыка желобов установить соединительный элемент желоба (рис. 40 и 41).

шаг 10 - Монтаж углового колена

С помощью углового колена создать переход к стене здания. Длина соединительной трубы определяется по месту (рис. 42).

шаг 11 - Монтаж трубы

Крепление трубы к стене выполняется с помощью держателей трубы. Труба вымеряется, при необходимости наращивается в месте установки держателя трубы, фиксируется замком (рис. 43).

шаг 12 - Монтаж сливного колена

Сливное колено завершает водосточную трубу, служит для отвода воды от фундамента здания; должно располагаться на расстоянии 300 мм от отмостки здания (рис. 44).

7. Снегодержатель и ограждение фальцевой кровли

Для безопасного передвижения по кровле на уровне карниза, начиная со второй линии обрешётки, устанавливаются ограждения кровли.

Ограждение изготовляется в зависимости от уклона кровли и её вида. Крепление ограждения фальцевой кровли производится к обрешёточному профилю через фальцевую панель и уплотнительную резиновую прокладку в месте прогиба волны самосверлящими оцинкованными болтами 5,5x25 мм для металлической обрешётки и 5,5x60 мм для деревянной обрешётки. Крепить кровельное ограждение к одной фальцевой картине запрещается. Между собой секции ограждения крепятся на болтовые соединения (рис. 45).

Для предотвращения схода больших масс снега устанавливаются снегозадержатели. Конструкция снегозадержателя состоит из кронштейнов и труб. Кронштейны устанавливаются в прогиб волны и крепятся через металлочерепицу и резиновую уплотнительную прокладку к обрешетке крыши. В местах установки для крепления кронштейна заранее монтируется дополнительный обрешеточный профиль на расстоянии 120мм. Снегозадержатели устанавливаются выше кровельного ограждения. При отсутствии кровельного ограждения снегозадержатели устанавливают не ниже третьего ряда обрешётки. При длине ската более 10метров рекомендуется устанавливать два ряда снегозадержателей. В районах с большим количеством снеговых осадков предусматривается установка тяги кронштейна. Тяга снегозадержателя крепится одним концом к кронштейну другим к обрешоточному профилю через уплотнительную прокладку и лист металоочерепицы. Рекомендации по подбору количества кронштейнов, марки крепёжного элемента в зависимости от конструкции фальцевой кровли и снегового района строительства можно получить из программы, задав все необходимые параметры. Крепить кронштейн снегозадер¬жания к одному листу запрещается.

8. Аксессуары

В качестве аксессуаров на кровле устанавливаются флюгеры, декоративные шпили, дымники. Установка всех аксессуаров производится в соответствии с нормами СНиП.

Для устройства выходов из кровли антенн, мачт и вентиляционных труб круглого сечения диаметром до 330 мм (с температурой наружной поверхности до 130)° используются кровельные уплотнители Master Flash.

9. Обработка деревянных конструкций

Деревянные конструкции, используемые при устройстве фальцевой кровли, нуждаются в антисептической и антипиреновой (противопожарной) обработке. Обработка может проводиться как до сборки конструкций (обработка отдельных досок и брусков), так и после (обработка стропил и обрешетки). Обработка проводится различными методами (погружение в емкость с раствором, нанесение кистью, нанесение распылителем).

10. Инструменты для монтажа фальцевой кровли

1. Шуруповёрт с шестигранной насадкой 8 мм.
2. Электрические высечные ножницы или ниблер.
3. Ручные кровельные ножницы.
4. Киянки (деревянные, каучуковые).
5. Ножовка, лобзик, молоток (используются при устройстве стропил и обрешётки).
6. Углошлифовальная машина ("болгарка"), перфоратор, дрель, пистолет для выпрессовки герметика (используется при установке пристенного профиля).
7. Уровень, нивелир, отвес, измерительные инструменты и приспособления.

11. Внимание

Резка фальцевых панелей и комплектующих отрезными и углошлифовальными машинками ("болгарками") допускается только при условии защиты необрабатываемых участков от вылетающих опилок и последующей анти¬коррозионной окраски мест среза.

Использование в качестве подконьковых или ендовных уплотнителей монтажной пены категорически запрещается!

Все изделия, производимые заводом фасада и кровли "ИНСИ", разработаны для применения на скатных кровлях согласно настоящей инструкции по монтажу. Завод "ИНСИ" не несет ответственности за убытки или потери, которые могут возникнуть при использовании изделий "ИНСИ" для выполнения несвойственных им функций.

ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА УСТРОЙСТВО ФАЛЬЦЕВОЙ МЕТАЛЛИЧЕСКОЙ КРОВЛИ

1. Область применения

1. Область применения

Технологическая карта разработана на устройство кровельного покрытия из листовой или рулонной оцинкованной стали как с полимерным покрытием, так и без него, для общественных и жилых зданий, имеющих уклон ската кровли от 7 до 30°. Кровельные покрытия могут изготавливаться и из цветных металлов. В данной технологической карте рассматривается технология устройства металлической кровли, в которой соединение отдельных элементов покрытия выполняется с помощью фальцев.

Целью формирования технологического процесса для данной технологической карты является:

- обеспечение безопасного перемещения рабочих на кровле и безопасного выполнения производственных процессов;

- рациональное использование простейших механизмов и приспособлений для выполнения кровельных работ;

- достижение высокого уровня производительности труда;

- снижение себестоимости выполняемых работ.

2. Общие положения

Фальцевая кровля представляет собой одну из множества кровельных систем, надежно защищающую помещения от атмосферных воздействий. Она является наиболее герметичной системой и практически исключает вероятность образования сквозной коррозии.

Подъем на кровлю, перемещение и спуск на землю различных инструментов, материалов и приспособлений является необходимым видом работ при осуществлении производственных операций, который создает дополнительную трудоемкость кровельных работ. Эти работы относятся к категории работ с повышенной опасностью производственных факторов, и в определенных условиях выполняются с оформлением наряд-допуска.

Подъем, спуск и удержание в приподнятом положении на кровле различных грузов (картин, механизмов, приспособлений и др.) для осуществления кровельных работ, применение лебедок и талей в качестве ручных кранов должны выполняться с учетом требований ГОСТ 12.3.009 и ПБ-10-382-00 .

Основу фальцевой кровли составляет особый способ соединения двух соседних листов металла с помощью фальцевого соединения. Фальц бывает двойной и одинарный. Правильно выполненный фальц исключает любые протечки. Отдельные элементы фальцевой кровли обычно называют картинами. Кромки картины заранее подготавливаются к фальцевому соединению. Фальц - вид шва, образующегося при соединении листов (картин) металлической кровли (рис.1, 2, 3).

Рис.1. Одиночный и двойной фальц

Рис.2. Фальцевая кровля

Рис.3. Соединение картин лежачим и стоячим фальцем

До начала устройства металлической кровли должны быть выполнены организационно-подготовительные мероприятия в соответствии со СНиП 12-01-2004 "Организация строительства". Все монтажные и сопутствующие работы должны быть закончены, оформлены актами на скрытые работы в соответствии со СНиП 3.03.01-87 "Несущие и ограждающие конструкции". Подготовительные работы включают:

- проверку соблюдения проектных уклонов скатов кровли;

- проверку правильности устройства обрешетки;

- сортировку и проверку качества поставляемых металлических листов.

Основными материалами для кровель из листовой стали являются тонколистовая сталь кровельная неоцинкованная (черная) или оцинкованная. Кровельная сталь выпускается в виде листов размером 1420х710 мм, 2000х1000 мм, толщиной 0,4-0,8 мм, массой (в зависимости от толщины) от 3 до 6 кг. Неоцинкованная (черная) листовая сталь используется ограниченно в строительстве и при капитальном ремонте зданий. Кровли из нее требуют частых покрасок с применением олифы. Наиболее эффективно применение кровельной оцинкованной стали. Она меньше подвергается коррозии, срок службы ее значительно больше. Поверхность оцинкованной стали должна быть ровной, без пленок, пузырей, затеков, с плотной и равномерной оцинковкой.

В большинстве случаев крыши состоят из двух основных частей - несущей в виде стропильной системы и ограждающей в виде кровельного покрытия. При деревянной несущей конструкции под кровельное покрытие из листов стали обычно устраивают обрешетку из досок сечением 200х50 мм и брусков с сечением 50х50 мм. Обрешетку опирают на стропильные конструкции при расстоянии между стропилами 1,2-2 м. Бруски и доски располагают на расстоянии 200 мм друг от друга. При таком расположении в обрешетке нога человека, идущего по скату крыши, будет всегда опираться на два бруска, что предотвратит прогиб кровельного покрытия.

Обрешетка под кровлю из листовой стали должна быть ровной, прочной, жесткой, без выступов и углублений. Между контрольной рейкой длиной 1 м и обрешеткой допускается просвет размером не более 5 мм. Для устройства карнизного свеса и настенных желобов укладывают сплошной дощатый настил из обрезных досок шириной в 3-4 доски (700 мм). Лицевая доска карнизного свеса должна быть прямая и свешиваться с карниза на одинаковую величину по всей своей длине. Сплошной настил из обрезных досок устраивают также под разжелобками (на ширину до 500 мм в каждую сторону).

Вдоль конька кровли укладывают две сходящиеся кромками доски, которые служат для поддержания конькового стыка. От правильного устройства обрешетки зависит долговечность кровли, так как даже незначительный прогиб листов на ней ослабляет плотность стыков (фальцев), что приводит к протечкам и разрушению покрытия.

Соединения фальцевой кровли может осуществляться различными способами. Существует еще одна разновидность фальцев - самозащелкивающиеся . Их соединяют друг с другом, не применяя инструмент. Наиболее герметичным и влагонепроницаемым является двойной стоячий фальц - это продольное соединение, выступающее над плоскостью кровли между двумя прилегающими кровельными картинами, кромки которых имеют двойной загиб.

Для устройства фальцевой кровли может применяться рулонная технология. Рулонная технология - это процесс изготовления металлических кровельных картин на всю длину ската с подготовленными под соединение в двойной фальц краями на специальной заготовительной машине. Картины укладываются на скат, закрепляются кляммерами и соединяются друг с другом в двойной стоячий фальц с помощью закаточной машины. Герметичность двойного фальца там, где необходимо, обеспечивается использованием уплотнителя, находящегося внутри фальца.

3. Организация и технология выполнения работ

Кровельные монтажные работы включают следующие операции:

- покрытие карнизных свесов;

- укладку настенных желобов;

- устройство рядового покрытия (покрытие скатов крыши);

- покрытие разжелобков.

Схема организации работ при устройстве металлической кровли представлена на рис.4, 5.

ПЛАН КРЫШИ

Рис.4. Фасад и план крыши

Рабочие места кровельщиков

1 - кран автомобильный КС-35714К; 2 - карнизный настил из досок; 3 - обрешетка; 4 - инвентарная площадка; 5 - металлическая подставка; 6 - картина рядового покрытия; 7 - картина настенного желоба; 8 - граница опасной зоны вблизи строящегося здания

Рис.5. Схема организации работ при устройстве металлической крыши

Заготовленные заранее кровельные картины поднимают на крышу при помощи автомобильного крана КС-35714К в специальных контейнерах. Для приема их на крыше устанавливается инвентарная сборно-разборная площадка и легкая подставка для складирования листов.

Покрытие карниза начинается с установки вдоль свеса костылей, предназначенных для поддержания картин. Костыли прибивают к обрешетке через 700 мм друг от друга с выносом (свесом) от края обрешетки на 130-170 мм.

Все костыли должны быть уложены с одинаковым свесом, поэтому сначала прибивают два крайних костыля, причем один из гвоздей на каждом костыле забивают не полностью. Между этими гвоздями натягивают шнур, по которому определяют положения всех промежуточных костылей.

Покрытие крыши листовой сталью производится из заранее заготовленых листов, называемых картинами. Картины могут быть одинарными и двойными (из двух листов), соединенными по коротким сторонам. Последний способ более производителен, так как уменьшает затраты труда на соединение листов на крыше и позволяет применять укрупненные элементы кровельного покрытия. Заготовка картин заключается в отгибе кромок листа с четырех сторон для последующего соединения их на крыше фальцами. Она может производиться вручную или механизированным способом на фальцегибочных станках.

Кровельные листы обычно соединяют между собой по короткой стороне листа лежачими фальцами, а по длинной - стоячими (гребневыми). При покрытии скатов кровли гребневые фальцы располагаются по скату, а лежачие - поперек (параллельно коньку кровли), что не препятствует стоку воды со скатов. Фальцевые соединения могут быть одинарными и двойными. Соединение листов для покрытия скатов кровли целесообразно производить при малых уклонах крыш (около 16°) и в местах наибольшего скопления воды (желоба, разжелобки) двойными фальцами.

Покрытие скатов кровли одна из наиболее трудоемких операций при устройстве кровель из листовой стали. В комплекс выполняемых на крыше работ по устройству рядового покрытия скатов наибольшие трудовые затраты приходятся на соединение картин гребневыми фальцами, так как протяженность последних в два раза больше протяженности лежачих фальцев, из которых половина выполняется в мастерской при заготовке картин. Обычно соединение кровельных картин гребневым фальцем производится кровельщиками с помощью молотков или же молотком с помощью бруса-отворотки. В последнее время предложены и применяются электрогребнегибочная и приспособления-гребнегибы, позволяющие выполнять работы без применения кровельных молотков.

Заготовленные ранее и поданные на крышу карнизные картины укладывают поверх костылей по свесу крыши таким образом, чтобы край их, имеющий отворотную ленту, плотно огибал выступающую часть костыля. Незагнутую кромку листов по противоположной стороне прибивают к обрешетке гвоздями с расстоянием между ними 400-500 мм. Шляпки гвоздей в дальнейшем закрывают настенным желобом. Картины карнизного свеса соединяют между собой лежачими фальцами.

По окончании покрытия карнизных свесов производят укладку настенных желобов. Обычно желоба располагают между водоприемными воронками с уклоном от 1:20 до 1:10. Работы начинают с установки крючьев, которые размещают по линии, намеченной для укладки желобов и отбитой намеленным шнуром. Крючья ставятся поверх карнизных картин на расстоянии 650 мм один от другого. Крючья следует располагать перпендикулярно к линии настенных желобов и прибивать двумя или тремя гвоздями к обрешетке.

По окончании работ по укладке настенных желобов производят покрытие скатов кровли. Картины рядового покрытия щипцовых крыш (двухскатная) обычно укладывают, начиная от щипцовой стенки (фронтона), а вальмовых (четырехскатных) - от края их коньков. Картины раскладывают полосами по скату кровли в направлении от конька к желобу. Картины в каждой полосе соединяют друг с другом лежачими фальцами. Таким способом укладывают несколько полос, которые временно прикрепляют у конька к обрешетке гвоздями (за край отогнутой кромки гребня). Фронтонный свес должен свисать с обрешетки на 40-50 мм. Крепление свеса выполняют концевыми кляммерами, устанавливаемыми через 200-400 мм, которые вместе с продольным отгибом рядовой полосы загибают в виде двойного стоячего фальца. Фронтонные свесы монументальных зданий, а также строений, сооружаемых в районах со шквальными ветрами, следует крепить так же, как и карнизные свесы, т.е. на костылях с устройством отворотных лент с капельниками.

Вдоль собранной из картин полосы к боковой стороне обрешетки прибивают кляммеры на расстоянии 600 мм друг от друга. Затем собирают вторую полосу и укладывают ее таким образом, чтобы отогнутая большая кромка первой полосы примыкала к малой отогнутой кромке листов второй полосы. При этом соседние полосы сдвигают относительно друг друга на 40-50 мм, чтобы лежачие фальцы соседних картин были расположены вразбежку.

Укладку рядовых полос на скате проводят с выпуском 50-60 мм выше конька крыши для образования конькового гребня. Во избежание встречи на коньке двух гребневых фальцев противоположных скатов кровли их располагают вразбежку на взаимном расстоянии не менее 50 мм. Соседние полосы картин сначала соединяют гребневым фальцем лишь у кляммер, при этом их плотно подтягивают к обрешетке, а затем на всем протяжении гребневого фальца.

Вслед за покрытием скатов кровли производят покрытие разжелобков от конька к свесу. Собранную в мастерской и поданную на крышу в свернутом виде полосу разжелобка развертывают и укладывают на место так, чтобы продольные кромки ее подходили под края рядового покрытия скатов, которые обрезают ручными ножницами по границам разжелобка. Затем края разжелобка соединяют с краями рядового покрытия лежачим фальцем, отогнутым в сторону разжелобка, с окончательным уплотнением фальцев киянкой.

Схема устройства карнизных свесов

1 - стропильная нога; 2 - обрешетка; 3 - карнизный настил из досок; 4 - картина карнизного свеса; 5 - костыль

Рис.6. Брус-отворотка для устройства фальцев и схема устройства карнизных свесов

После соединения с рядовым покрытием верхний конец разжелобка, примыкающий к коньку, обрезают по форме конька, а нижний, примыкающий к настенному желобу - параллельно направлению желоба с оставлением кромки для фальца. Затем разжелобок соединяют с коньком гребневым фальцем и с настенным желобом - лежачим фальцем, отогнутым в сторону желоба (по направлению стока воды). Фальцы, которыми соединены листы разжелобка между собой и с рядовым покрытием кровли, должны быть промазаны суриковой замазкой.

В целях лучшего отвода воды из-за трубы с верхней стороны трубы делают треугольную разделку (раскрышку) в виде двухскатной кровли из досок или брусков, прибиваемых к обрешетке и покрываемых листовой сталью. Вода, текущая со ската кровли, рассекается разделкой и стекает по скатам. Образованный отгибами кромок картин воротник должен плотно обхватывать ствол трубы и соединяться в углах на фальц.

Более эффективной является Рулонная технология . Технология называется так, потому что кровельные картины изготавливаются непосредственно на строительных площадках из металла, доставленного в рулонах, и могут иметь практически любую длину. Именно это позволяет избежать поперечных (лежачих) фальцев и, соответственно, основных мест протечек. Соединение кровельных картин осуществляется, как правило, в двойной стоячий фальц. Для обеспечения полной непроницаемости соединений, как уже говорилось выше, фальц может быть уплотнен силиконовым герметиком. Для применения рулонной технологии необходимо современное оборудование, включающее станки для раскроя металла, специальные гибочные и закаточные машины и др. Рулонная технология является наиболее прогрессивной и дает возможность устраивать современные фальцевые кровли как из простой оцинкованной рулонной стали, так и из оцинкованной с полимерными покрытиями.

СХЕМА УСТРОЙСТВА КРОВЛИ ИЗ ЛИСТОВОЙ СТАЛИ

КОНЬКОВЫЙ ГРЕБНЕВОЙ ФАЛЬЦ

Рис.7. Устройство фальцевой кровли

КРЕПЛЕНИЕ ФРОНТОННОГО КРАЯ РЯДОВОЙ ПОЛОСЫ

СХЕМА СОЕДИНЕНИЯ ЛИСТОВ СТОЯЧИМ ФАЛЬЦЕМ С КРЕПЛЕНИЕМ ИХ КЛЯММЕРОЙ К ОБРЕШЕТКЕ

1 - кляммера; 2 - лист кровельной стали; 3 - обрешетка

А-д - последовательность операций

Рис.8. Соединение кровельных листов фальцем и крепление крайней полосы

СХЕМЫ ПРИМЫКАНИЯ КРОВЛИ К ДЫМОВОЙ ТРУБЕ

1 - разделка; 2 - выдра; 3 - обрешетка; 4 - воротник

Рис.9. Примыкание фальцевой кровли к дымовой трубе

Наиболее сложный участок стальной кровли - воротник вокруг дымовой трубы. Его лучше изготовить заранее - все работы можно выполнить внизу, на верстаке, и кровельный лист с готовым воротником включить в общее покрытие. Кровлю из не оцинкованной стали сразу после устройства следует покрыть грунтовкой и окрасить (не менее двух раз). Для масляных красок (в том числе при использовании железного сурика) грунтовкой служит олифа с добавлением пигментов, для нитроэмалей - нитрогрунтовка.

Таблица 1

Калькуляция затрат труда и машинного времени
