Электронный терморегулятор для водонагревателя. Терморегулятор для водонагревателя: работа прибора, ремонт неполадок, советы по эффективной эксплуатации Регулировка терморегулятора водонагревателя эдисон

Термостат для водонагревателя – это особый регулятор, автоматизирующий работу бойлера. До какой температуры греть воду и когда выключить бойлер из сети – «знает» только этот узел. Поэтому термостат не только контролирует, но и автоматизирует работу водонагревателя.

Кроме того, этот блок является своеобразным «предохранителем», сберегающим не только кошелек владельца, но и целостность самого водонагревателя и обслуживаемого строения. Ведь лишние «градусы» — это не только лишние «киловатты», утяжеляющие счет за электричество. От перегрева может «сгореть» не только водонагреватель, но и само строение, где он был установлен.

Словом, терморегулятор для водонагревателя – это общеобязательный узел, который должен присутствовать в каждом бойлере. Ведь без подобного устройства любой бойлер – это всего лишь огромный «кипятильник», вмонтированный в бак-накопитель. А подобное сочетание не гарантирует ни эффективную работу устройства, ни безопасность владельца.

Поэтому в данной статье мы рассмотрим принцип работы, типовой сортамент и способы замены термостатов для бойлеров.

Как работает термостат?

Трубчатый электронагреватель – ТЭН – с терморегулятором для водонагревателя накопительного типа снижает энергоемкость подобного устройства, обеспечивает безопасное функционирование емкости под давлением и автоматизирует весь процесс эксплуатации бойлера.

Подобные результаты объясняются работой только одного узла конструкции бойлера – термостата.

Ведь этот элемент функционирует следующим образом:

• При нагреве воды до «нужного градуса» реле температуры регулятора размыкает контакты трубчатого электронагревателя.
• После снижения температуры в накопителе реле «включает» контакты и ТЭН начинает разогревать воду.

В итоге в бойлере хранится «запас» воды, нагретой до нужной температуры. Причем в пустом баке бойлера реле должно отключить питание нагревательного элемента, сработав от температуры ТЭН. Поэтому этот элемент монтируют на одну консоль с электронагревателем.

Кроме того, термостат не дает воде кипеть очень долгое время, повышая давление в баке. То есть этот регулятор работает еще и как предохранитель, сберегая целостность водонагревателя и жизнь владельца бойлера. Ведь образовавшийся после кипения жидкости пар может разорвать корпус бойлера, превратив мирный водонагреватель в практически боевое взрывное устройство.

Типовые разновидности термостатов?

В современных бойлерах используется три типовых разновидности регуляторов, а именно:

Это самый дешевый и, до недавнего времени, самый распространенный вид регуляторов. Такой термостат работает на основе теплового расширения 40-сантиметрового стержня, габариты которого увеличивались по мере повышения температуры воды и снижались по мере охлаждения жидкости. Причем «увеличенный» стержень выключал питание ТЭН, а «уменьшенный» — включал нагрев воды. Первым регулятором подобного типа был термостат для водонагревателя Термекс. Однако подобное устройство служило эталоном термостатов не очень долго. Довольно быстро выяснилось, что при подаче холодной воды в бак бойлера стержень реостата уменьшается в размерах, активируя ТЭН для кипячения уже прилично разогретой воды.

Поэтому стрежневые реостаты постепенно выходят из обихода, оставаясь на рынке лишь в роли запасной части к старым моделям бойлеров.

Стоимость такого термостата – 400-1500 рублей.

для водонагревателя накопительного типа это более совершенная разновидность стрежневого детектора. Этот регулятор работает на основе все того же теплового расширения. Только в данном случае в объеме меняется не стержень, а запаянная в трубке жидкость, «давящая» на включатель/выключатель ТЭН.

С помощью подобного конструкционного решения можно нивелировать проблему «обнуления» сигнала от датчика термостата в случае подачи холодной воды в бак. Поэтому подобными устройствами до сих пор оснащаются все бюджетные модели бойлеров.

Стоимость капиллярного регулятора – до 3000 рублей.

это наиболее продвинутая модель регулятора, комплектуемая двумя датчиками, которые контролируют температуру воды и отслеживают факт перегрева ТЭН. Электронный регулятор работает на основе изменения сопротивления датчика под действием возрастающей температуры.

Причем контролируя диэлектрические свойства активного элемента датчика можно управлять работой бойлера, «программируя» нагрев и охлаждение с точностью до пары-тройки градусов. В итоге электронные версии термостата обеспечивают максимальную энергоэффективность бойлера.

Купив водонагреватель с электронным термостатом, вы сэкономите на оплате счетов за электроэнергию. Однако побочный регулятор стоит не дешево.

Например, за электронные терморегуляторы для Аристона придется заплатить до 9000 рублей.

Замена термостата водонагревателя

Если водонагреватель находится на гарантии или ваш производитель предложил достаточно длительный период бесплатного сервиса, то замену термостата лучше переложить на плечи профессионалов.

Если гарантия и период бесплатного сервиса уже закончились, то вы можете попробовать заменить термостат своими силами.

Для этого нужно сделать следующее:

• Отключить бойлер от сети.
• Перекрыть «холодный» трубопровод, остановив подачу воды в емкость нагревателя.
• Слить воду из бойлера, открыв «горячий» вентиль ближайшего крана.
• Снимают нижнюю крышку корпуса, обнажая монтажный патрубок ТЭН.
• Демонтируют прижимное кольцо ТЭН.
• Извлекают датчики термостата и снимают регулирующий блок.
• Монтируют на место «свежий» термостат, подобранный по паспорту бойлера или рекомендациям производителя.
• Устанавливают на место прижимное кольцо и крышку.

В финале закрывают кран, включают подачу холодной воды, проверяют герметичность стыков и включают бойлер в розетку.

Терморегулятор для водонагревателя работает по принципу термометра - измеряет температуру. Зачем это нужно и чем грозит поломка элемента, читайте в нашей публикации.

Устройство и принцип работы термостата

Как функционирует прибор? На панели управления вы устанавливаете показатели нагрева. Как только вода достигает заданных параметров, срабатывает термодатчик, посылая сигнал управляющему модулю. Последний дает команду на отключение ТЭНа.

В накопительных бойлерах вода постоянно теплая благодаря регулятору температуры. Как только показатели снижаются, ТЭН снова запускается и продолжает нагрев. Поэтому вы можете получить горячую воду в любое время, без длительного ожидания.

В современных моделях термореле оснащается кнопкой выключения - термозащитой. Когда ТЭН перегревается либо нагревает содержимое выше указанной нормы, срабатывает защита - и работа прекращается. В противном случае ТЭН сгорает.

Схема устройства:

Существует несколько разновидностей термостата:

• Стержневой - устаревший тип, уже не применяется. В основе лежит трубка, которая расширяется при нагреве воды. От расширения срабатывает клавиша отключения ТЭНа.
  От такой конструкции отказались по причине ее неточности. Деталь располагалась близко к забору холодного потока, поэтому не успевала вовремя реагировать на повышение температуры.

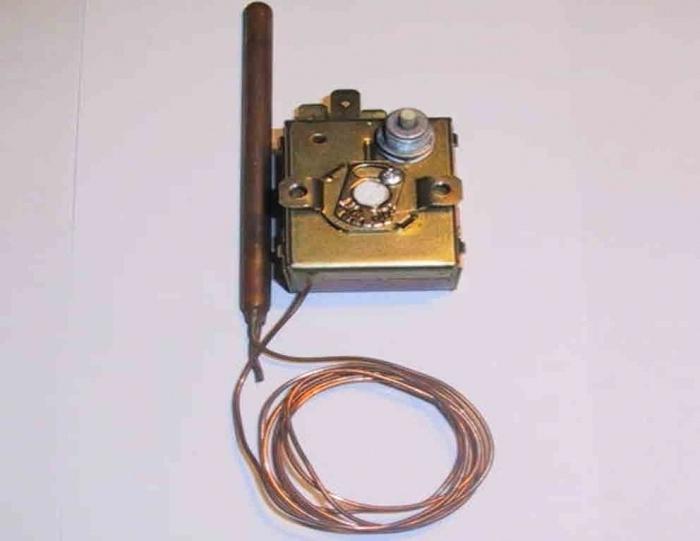

• Капиллярный . Конструкция та же, но в данном случае трубка содержит жидкость, которая расширяется и приводит в действие реле ТЭНа. Погрешность составляет 3-4 градуса.

• Электронный . Самый точный из всех датчиков. Оснащается защитой от включения без воды.

Для электроводонагревателя разработаны регуляторы:

• Механические и электронные (накладные и встроенные соответственно). Механические срабатывают при расширении биметаллических пластин, электронные при сигнале датчика.
• Программируемые и механические. На первых требуется установка необходимых показателей, вторые срабатывают на кипячении или когда достигнута максимальная, установленная вручную, температура.

Бойлер перестал греть или, наоборот, перегревает воду? Термостат проверяется в первую очередь.

Как выполнить ремонт своими руками

По возможности элемент можно починить или установить новый.

Как снять терморегулятор:

• Отключите технику от сети.
• Перекройте подачу воды.
• Слейте содержимое бака. Для этого можно использовать специальный клапан. , читайте в отдельной статье.
• Демонтируйте ТЭН. Для этого открутите гайки и болты фланца, достаньте его из корпуса.
• Термостат обычно располагается в основании нагревателя или рядом.

• Отсоедините проводку и извлеките датчик из основания.

В случае с механической моделью можно зачистить биметаллические пластины от окисления . Для этого смочите кусок ткани в спирте, протрите пластины. Если окисление сильно распространилось, тогда выполните зачистку мелкой наждачкой.

Нужно делать это аккуратно, чтобы не задеть контакты датчика.

Из-за скачков напряжения размыкающий контакт мог залипнуть. Чтобы отрегулировать, осторожно отсоедините его от корпуса, зачистите проблемное место. В норме контакт должен стать в гнездо автоматически.

Как отремонтировать контакт, если он не срабатывает:

• Достаньте деталь из корпуса полностью.
• Зачистите ее поверхность, а также посадочное место.
• Если после чистки контакт не включается, подложите снизу изоляционную ленту.
• Установите на место шток.
• Соберите корпус.

Когда регулятору требуется замена

Нет смысла выполнять ремонт, если:

• Медная трубка пришла в негодность.
• Электроника вышла из строя.
• Элемент сгорел при скачке напряжения.

Но как на практике убедиться, что термореле неисправно? Это можно проверить мультиметром.

• Установите мультиметр в режим измерения сопротивления, как показано на картинке:

• Приложите щупы к контактам детали.
• Посмотрите на табло. При бесконечном сопротивлении термостат не подлежит восстановлению, нужна замена.
• Показывает сопротивление? Поступите так: установите мультиметр на минимальное значение. Зажигалкой прогрейте трубку термостата. Если он исправен, сопротивление увеличится и сработает защитное реле.

Если вы убедились в неисправности, для замены важно подобрать подходящее изделие. Как это сделать? Лучше всего взять старый регулятор и пойти с ним в магазин, чтобы приобрести аналог. Либо записать серийный номер, который есть на каждом изделии.

На что обратить внимание:

• Метод крепления.
• Размер.
• Напряжение.
• Дополнительные функции.

Параметры должны совпадать с указанными в паспорте для бойлера.

Если вы не сильны в ремонте, тогда можно вызвать мастера для замены.

Помните о технике безопасности и смотрите видео

Терморегулятор для водонагревателя часто называют термостатом. Помните это, дабы не запутаться в понятиях, и не впасть в ступор, когда будете обсуждать вопрос выбора бойлера и терморегулятора для водонагревателя.

• 1 Особенности и виды
• 2 Принцип работы
• 3 Обнаружение неисправности
• 4 Выбор терморегулятора

Особенности и виды

По сути, терморегулятор выполняет достаточно простую с точки зрения теории, то сложную с точки зрения практики функцию. А именно поддерживает оптимальные показатели температуры, включая и выключая работы иного составляющего элемента водонагревателя — ТЭНа.

В том случае, когда с ТЭНом возникают проблемы, нагревательный элемент выходит из строя, терморегулятор выполняет другую функцию — защитную. Она так и называется — термозащита, то есть аварийное отключение бойлера.

Теперь что касается видов терморегуляторов. Всего выделяют три.

1. Стержневой. Его вставляют в трубку, которая располагается на корпусе и имеет длину около 25-50 сантиметров;
2. Капиллярные. Они также выполнены в форме трубки, внутри которой располагается жидкость. Она меняет свой объем в зависимости от того, какая температура в тот или иной момент внутри бака. Когда достигается нужный или заданный температурный режим, жидкость воздействует на мембрану, которая, в свою очередь, связана с контактами;
3. Электронный. В состав бойлеров входят специальные термосопротивления, которые реагируют при смене температуры воды внутри устройства. Как правило, в нем имеет сразу два электронных регулятора. Первый отвечает за температуру, а второй — за защиту. Разумеется, подобные устройства являются наиболее дорогими, но и самыми эффективными.

При выборе водонагревателя с тем или иным терморегулятором, примите во внимание и тот факт, что вам может потребоваться заменять составляющие при их выходе из строя. Такой процесс не должен обходиться очень дорого. Как ни крути, но терморегуляторы можно назвать расходными материалами, ровно как нагревательные элементы, то есть ТЭН.

Принцип работы

Если взять во внимание основные моменты работы термостатов, то коротко об этом можно рассказать следующим образом.

1. На бойлере устанавливается необходимый температурный показатель. Для этого на корпусе могут быть предусмотрены различные конструкции — переключатели, кнопки, рычаги;
2. Когда режим выставлен, термостат измерят, какой температуры вода в данный момент, после чего включает при необходимости нагревательный элемент;
3. Как только температура достигает заданного уровня, происходит разрыв цепи, в результате чего ТЭН перестает работать, то есть нагревать воду в емкости;
4. При остывании воды, а это происходит обязательно, терморегулятор фиксирует падение температуры, вновь замыкает цепь, после чего подогрев продолжается.

Обнаружение неисправности

Отметим сразу, что такой элемент как терморегулятор для водонагревателя ремонту не поддается, то есть при выходе его из строя следует сразу заменить на новый компонент. Но ведь сперва нужно определить, что старый девайс неисправен.

Если вы заметили, что ТЭН не работает при включении напряжения, вполне возможно, что регулятор сломался. Чтобы проверить его работоспособность, следует извлечь из бака, измерить сопротивление, которое вычисляют в Омах при помощи специального устройства. Поставьте рукоятку регулировки на максимум и на контактах проверьте сопротивление. Если тестер останется неподвижным, тогда компонент вышел из строя. Приобрести новый терморегулятор вовсе не сложно, но и тут есть свои нюансы.

Выбор терморегулятора

Оптимальным вариантом будет покупка такого же элемента, который вышел из строя. Обратившись в магазин, где вы приобретали нагреватель, вполне велики шансы отыскать необходимый компонент. Тем не менее, иногда найти идентичный регулятор температуры сложно, в связи с чем потребуется отыскать аналог. Для этого обратите внимание на:

• Тип регулятора, его размеры, а также способы закрепления в бойлере;
• Выполняемые функции, то есть регулировка, защита или две функции сразу;
• Ток, на работу с которым был рассчитан ваш старый терморегулятор.

Очевидно, что терморегуляторы играют важную роль в правильном функционировании нагревателя воды. Заменить его не сложно даже самому, да и отыскать необходимый термостат на рынке не сложно. Главное — знать характеристики вышедшего из строя элемента, чтобы по аналогии с ним подобрать новый. Но это на тот случай, если приобрести такой же терморегулятор не удалось, что происходит не так уж и часто.

Терморегулятор для водонагревателя представляет собой достаточно важную часть. Именно на него возлагается ответственность за поддержание определенной температуры на постоянном уровне. Терморегулятор для водонагревателя способен осуществлять медленную регулировку температуры, а также он оснащен устройством, защищающим его от охлаждения и перегрева. При возникновении необходимости он производит включение и отключение типа, то есть тэна.

Данное устройство дает пользователю возможность задавать определенный режим работы, а также поддерживает температурный уровень в автоматическом режиме. Если температура воды снижается, он производит включение тэна, благодаря чему происходит повышение температуры до какого-то определенного заданного уровня.

Терморегулятор для водонагревателя имеет определенный принцип работы. Стоит сказать, что у всех видов водонагревателей он схож. На винте, которым оснащен каждый терморегулятор, выставляется определенная требуемая температура воды. Когда отекающий клапан закручивается, в систему смесителя начинает поступать горячая и холодная вода, тогда и запускается процесс регулировки. В камере измеряется температура воды, после чего теплая вода смешивается с холодной в необходимых пропорциях. При подаче воды для смешивания преимущество имеется у горячей, поэтому она будет поступать до тех пор, пока ее температура не будет выше установленного показателя. После этого будет запущен процесс ее смешивания с холодной водой. Благодаря этому факту можно объяснить то, что терморегулятор для водонагревателя не так уж быстро реагирует. Однако особого неудобства пользователь обычно не испытывает.

Если терморегулятор для водонагревателя смонтирован в системе, где отсутствует циркуляция теплой воды, то не исключено попадание холодной воды в поступающую струю на начальном этапе. В системах, где имеется циркуляция теплой воды, термостат осуществляет регулировку требуемой температуры в мгновение.

Накопительные и проточные агрегаты обычно снабжаются разными нагревательными элементами. Обычно тэны у проточных моделей обладают более высокой мощностью. Именно поэтому выбор стоит осуществлять только после того, как вы определитесь с его назначением.

У электрического термостата может быть нормально закрытый или нормально открытый бакелит. Часто владельцы водонагревателей решаются на самостоятельный ремонт. Терморегулятор для водонагревателя "Аристон" и других фирм представляет собой электрическую часть, поэтому стоит помнить, что на сам бак и на него гарантии даются разные. Если требуется заменить какой-то элемент водонагревателя или произвести его ремонт, стоит обратиться в сервисный центр или непосредственно к производителю, где можно узнать, подлежит ли он гарантийному ремонту. Важно, чтобы в наличии имелась соответствующая модель терморегулятора.

Если вас интересует, где можно приобрести данное устройство, когда ваше вышло из строя, то стоит отметить, что большинство компаний, занятых производством подобной техники, обеспечивает доставку по всей стране. К примеру, терморегулятор для водонагревателя "Термекс" вы вполне можете заказать на дом. Его легко заменить самостоятельно, воспользовавшись несложными рекомендациями.

Предлагаем итальянские регулировщики температуры Термоватт (Thermowatt), Reco, MTS Group и др., которые давно уже зарекомендовали себя в запчастях бытовой техники. Они имеют надежные характеристики, долгий срок службы и минимальный процент брака. Терморегулятор (термостат) нужен для поддержания нужной температуры воды путем включения или выключения ТЭНа в автоматическом режиме. Защита (биполярная термозащита или bipolar safety) терморегулятора срабатывает при достижении критической температуры, когда стандартное отключение на верхней границе не срабатывает. Такие датчики экономят примерно 20% тепловой энергии. В нашем каталоге есть стержневые, капиллярные, биметаллические, электронные термостаты. Стержневые термостаты устанавливаются в резьбовых и прижимных ТЭНах, на фланце которых есть разъемы с контактами и выделяются формой головки управления, диапазоном регулировки температуры, длиной стержня.

Типы, классификация

Основная функция терморегулятора бойлера состоит в поддержании нужной температуры. Вторая функция – защитная. Они делятся по типу исполнения на: стержневые, капиллярные и в виде «таблетки». Стержневые делятся по длине на короткие 220 мм, средние 270 мм и длинные 450 мм. По назначению термостаты делятся на:

• регулируемые – поддержание температуры в нужном диапазоне в автоматическом режиме. По достижении максимальной температуры в термостате срабатывает реле, которое отключает нагрев ТЭНа и автоматически включает его при понижении температуры по достижению нижней границы температурного диапазона;
• защитные – устанавливают значение температуры, при достижении которой нагревательный элемент выключается. Включить после такого отключения водонагреватель можно только вручную. Обычно устанавливается значение температуры близкой к 100°С, избегая закипание воды в водонагревателе;
• регулируемо-защитные – включают оба типа.

• стержневые;
• капиллярные;
• биметаллические;
• электронные.

Причины выхода из строя

Датчик измерения температуры в стержневых и капиллярных термостатах - это герметичная система в виде запаянной трубки с жидкостью, которая при нагреве или охлаждении, расширяясь или сужаясь. Оно дает сигнал на замыкание или размыкание сети. В биметаллических термостатах роль жидкости играют разные металлические пластины, которые так же из-за изменения температуры меняют свое положение, замыкая, размыкая цепь. Если по каким-то причинам эта функциональность нарушается, то отключение не срабатывает. Причин может быть несколько:

• попадание на термостат воды из-за потекшего ТЭНа;
• истечение срока службы;
• перепады напряжения, сбои в работе.

Замена термостата в водонагревателе

Термостат меняется целиком, так как его ремонт невыгоден в финансовом плане. Недорогие стержневые и капиллярные, электронные же стоят в несколько раз дороже. Замена этого устройства - несложная задача, так как для этого не нужно сливать воду. Достаточно отсоединить контакты и провода, вынуть старый термостат и точно так же подключить новый. Обычно такая замена занимает не больше получаса. Для покупки положите товар в корзину и оформите заказ. Если есть вопросы по подбору или покупке терморегулятора, звоните или пишите в онлайн-помощь. Наши менеджеры подберут нужный, помогут с оформлением заказа или оформят его по телефону. Мы ждем ваших вопросов и заказов.
