Выгребная яма без дна своими руками. Выгребная яма в частном доме: устройство и советы по строительству Как сделать выгребную яму из профнастила

Если рядом с домом нет централизованной канализации, то в качестве решения проблемы можно рассмотреть обустройство выгребной ямы. В любом доме, где есть подвод горячего и холодного снабжения воды, появляется проблема сбора и вывода канализации.

Выгребная яма – это самый простой вариант канализации в частном или загородном доме, который можно сделать своими руками.

Где должна находиться выгребная яма

Для начала, нужно определиться с участком , на котором будет обустроена выгребная система.

непосредственно на участке, прилегающему к частному или загородному дому;
возможно обустройство на расстоянии не менее 10 метров от фундамента жилого здания и других построек на приусадебной территории и до сооружений, находящихся по соседству;

Важно! Данное требование основано на том, что при более близкой установке негерметичной ямы без откачки возможно разрушение фундаментов близко находящихся построек, а также их затопление.

расстояние от ямы до ограждения тоже регламентируется и обязано быть не меньше одного метра;
глубина не должна быть не более 3 метров. При выборе нужно учитывать глубину прохождения подземных вод;
яма обязана находиться на определенной дистанции (25 метров) от питьевых колодцев.

Данное расстояние зависит от вида грунта на приусадебной территории:

При глинистом грунте – не ближе 20 метров;
При суглинистом грунте – не ближе 30 метров;
При супесчаном и песчаном грунте – выгребную яму нельзя устанавливать ближе 50 метров от колодца.

Устройство выгребной системы своими руками

Существует два основных вида обустройства ямы:

герметичная;
обычная без дна.

Вариант обустройства канализации в загородном или частном доме определяется местонахождением территории, ежедневным количеством сточных вод и материальными возможностями владельца участка:

если ежедневное количество сточных вод не более одного кубометра, возможно строительство простой системы без дна и без откачки. В яме этого вида стоки частично уходят в грунт, в котором очищаются анаэробными бактериями. Для примера этой выгребной ямы можно привести классический сельский туалет;
при большом количестве сточных вод (более кубометра) требуется строительство герметичной конструкции, которую нужно время от времени откачивать.

Это требование объясняется тем, что при отсутствии днища в яме сточная вода проходит в грунт и ее очистка происходит микроорганизмами , находящимися в толще земли. Но их возможности по очистке не безграничны.

При больших количествах сточных вод микроорганизмы не справляются с очищением воды. В этом случае сточные воды начнут загрязнять прилегающий участок и возможно их прохождение в водонесущие слои почвы с дальнейшим загрязнением питьевого колодца.

Если требуется утилизация большого количества сточных вод можно рассмотреть обустройство септика с фильтрационными полями.

Обычная сточная яма своими руками

Простейшая сточная система делается так:

роется котлован глубиной до двух метров, шириной два метра и длиной до трех метров;
укладываются или фиксируются стенки земли;
вниз насыпается слой щебеня;
сверху устанавливается защитное перекрытие с крышкой.

Основные достоинства ямы без дна:

легкость эксплуатации;
небольшая стоимость конструкции и эксплуатации;
простое и быстрое строительство своими руками.

Недостатки ямы без дна:

уровень подземных вод обязан быть ниже уровня сточной системы;
не подходит для канализации большого количества канализационных вод;
экологически небезопасна;
возможно внеплановое наполнение из-за дождевых вод;
имеет неприятный запах.

Герметичная сточная яма

Герметичная сточная система – это герметичная емкость, куда по трубам откачивают канализационные воды. По мере наполнения емкости канализационные воды нужно откачивать специальной машиной.

Основные достоинства герметичной системы:

место установки не зависит от вида почвы на участке;
не зависит от прохождения подземных вод;
экологически безопасна, канализационные воды не поступают в окружающую среду.

Минусы герметичной конструкции:

появляется запах, если накопитель сделан в форме колодца;
ежемесячные затраты (нужно периодически вызывать ассенизаторскую машину для откачки);
относительно большая стоимость конструкции.

Из чего соорудить сливную яму своими руками

Рассмотрим разные виды и способы конструкции сливных систем, которые можно сделать своими руками. Они условно делятся на постоянные и временные.

Из автомобильных шин

Если вам необходима сливная система для туалета в загородном доме при минимальных затратах, можно самому сделать ее с помощью старых автомобильных покрышек.

Это быстрый и бюджетный вариант строительство канализационной ямы. Конструкция довольно проста. Делается котлован, куда одна на другую укладываются старые шины. На низ котлована насыпается слой щебня, при желании шины герметизируются замком из глины.

Преимущества:

если нужно, легко восстанавливается;
долговечность;
быстрота, простота и дешевизна конструкции.

Недостатки:

покрышки со временем подвергаются гниению;
возможность негативного воздействия на окружающую среду при высокой нагрузке на сооружение;
быстрое заиливание при недостаточной чистке и откачивании, в итоге теряется полезная площадь.

Из бетонных колец

Это еще один способ быстрого строительства сливной системы. По своей конструкции она похожа на колодец. Кольца устанавливаются друг на друга. Соединения между ними при желании герметизируются при помощи цементной стяжки.

По своей конструкции канализационная яма из бетонных колец относится больше к герметичным сооружениям. Потому нужно регулярно откачивать ее . Хотя существует вариант установки септика из бетонных колец.

Основные достоинства:

удобство устройства защитной крышки с люком;
долговечность;
возможность сооружения своими руками;
относительно небольшая стоимость.

Недостатки:

возможность проявления неприятного запаха из труб вентиляции;
необходимость периодической откачки;
трудоемкость монтажа.

Сливная яма из кирпича

Это наиболее удачный и оптимальный вариант, если вам нужна система слива для туалета или бани в загородном доме.

Преимущества:

легкость строительства - с кладкой кирпича для сливной ямы справится почти любой дачник;
экологичность – содержимое сливной конструкции периодически откачивается ассенизаторской машиной.

Недостатки:

заиливание. Не допустить заиливание можно с помощью постоянной откачки, находящейся жидкости в накопителе;
относительно короткое время службы (до 20 лет), в результате разрушения кирпича в неблагоприятных условиях сливной системы;
периодически вероятно образования неприятного запаха. Справиться с этим сможет помочь использование различных препаратов, которые ускоряют процессы разложения отходов и своевременная откачка накопителя.

Сооружение кирпичной выгребной ямы

Для начала нужно определиться с местом установки сливной ямы, соблюдая все правила и учитывая удобство эксплуатации.

Выбираем конструкцию. С учетом назначения, сливная кирпичная яма может быть прямоугольной, квадратной или круглой .

Рассчитываем нужный объем, размеры и подготавливаем котлован под яму.

При прямоугольной конструкции, делаем наклон дна в сторону установку люка. На дно ямы насыпаем песчаную подушку, слоем 20 см и заливаем ее цементным раствором. Можно взять готовую железобетонную плиту необходимых размеров. Сверху делается цементная стяжка.

Делаем кладку стен. Оптимальная толщина стен - 30 см. Укладку стен желательно делать в шахматном порядке в полкирпича. Возможна укладка в четверть кирпича.

Затем, когда стены готовы, нужно обработать их битумной мастикой либо сделать глиняный замок с внешней части для лучшей герметизации. Если нужно, то штукатурим внутреннюю поверхность.

Установка люка и перекрытия

Затем, когда основание сливной ямы готово, устанавливаем перекрытие с люком. Перекрытие обязано не меньше чем на 50 см закрывать яму по периметру.

В роли перекрытия выбирают бетонные плиты или тщательно настилают бревна. При обустройстве выгребного перекрытия нужно предусмотреть месторасположение для люка. Люк делается размером 70 см.

Поверх перекрытия стелем гидроизоляцию из пленки или рубероида. Гидроизоляцию покрываем слоем шлака или грунта размером 0,5 м.

Внимание! Для защиты от появления запаха из сливной ямы и ее замерзания, люк в яму устанавливается двойным. Верхняя крышка располагается на поверхности земли, а другая на уровне перекрытия. Появившееся пространство в лук заполняется теплоизоляционными материалами (шлак, керамзит, пенопласт и т. д.).

Канализационная яма из бочки

Это отличный вариант обустройства стоков вод своими руками с естественной чисткой выгребной канализации при небольших количествах стоков (до 1 куб. м.).

Подготовка бочки:

используем 200 литровую бочку, лучше всего из материала, который не подвергается коррозии, делаем в стенке в шахматном порядке отверстия для дренажа дрелью или болгаркой. Отверстия желательно проделывать с дистанцией 15-25 сантиметров;
герметично крепим ко дну бочки патрубок для подсоединения сливной трубы. Чтобы обеспечить герметизации можно пользоваться силиконовыми герметиками. Обрабатываем участок подсоединения патрубка мастикой;
оборачиваем бочку геотекстилем и прочно крепим его бечевкой. Это нужно для обеспечения защиты емкости от попадания в ее конструкцию земли и иных сторонних частиц при сохранении нормального дренажа.

Установка выгребной канализационной системы:

делаем траншею и прокладываем трубы канализации, непременно с уклоном;
подготавливаем котлован глубиной и размером чуть выше глубины бочки;
вниз котлована засыпаем гравий или щебенку слоем 20 см;
на данную подушку ставим бочку и подсоединяем трубу слива;
образовавшееся пространство между стенами ямы и емкостью заполняем гравием или щебенкой;
присоединяем трубу канализации к установленному патрубку.

Теперь канализационная яма для вашей бани готова. Также можно своими руками изготовить сливную яму для туалета.

В качестве варианта обустройства канализационной домашней системы можно рассмотреть устройство выгребной бетонной сливной ямы.

Этапы строительства бетонной ямы:

По данной технологии можно своими руками сделать и сливную яму для туалета.

Подводя итог

Вариантов соорудить сливную выгребную яму самостоятельно довольно много. Подбирая конкретное решение, с учетом конкретных условий и материальных возможностей. Также можно рассмотреть возможность установки септика или покупку готового комплекта для обустройства сливной ямы.

К сожалению, не везде есть централизованная канализация и люди вынуждены оборудовать на своих участках уличные туалеты.

В тёплое время года на улицу сходить не составит труда, но в холодное время года выходить на холод лишний раз совсем не хочется.

И поэтому многие люди задумываются об оборудовании на участке сливной ямы. Рассмотрим тему сливной ямы в частном доме в этой статье.

Чтобы обеспечить обустройство сливной ямы, лучше нанять профессиональных рабочих, но вы её можете оборудовать самостоятельно.

Расчет объема

Оборудование сливной ямы считается дешёвым и простым способом для того, чтобы обеспечить частные дома .

Чтобы сделать расчёт необходимого объёма сливной ямы, необходимо умножить количество человек, которые будут жить в доме, на 1,2 м3. Приведём пример: если в вашей семье пять человек, то объём сливной ямы будет не меньше двух с половиной метров в кубе.

Виды и назначение

Сливные ямы бывают разных видов:

Фекальная . Яма, название которой говорит само за себя, то есть эта яма предназначена для стока вод с унитаза или туалета, который расположен на участке.
Сточная . Она предназначена для , то есть слив с бань, душевых, умывальников.
Совмещённая. Яма предназначена для стока как фекальных масс, так и хозяйственных вод.

В сельской местности лучше обустроить две ямы: фекальную и сточную.

Как оборудовать сливную яму в частном доме

Определяем размеры

Глубина

Для начала узнайте уровень грунтовых вод на вашем участке. Уровень можно проверить самостоятельно, а проверить можно при помощи колодца, если он у вас расположен неподалёку.

Если грунтовые воды находятся на глубине 6-8 метров, то яму для слива отходов необходимо делать на уровне 2-2,5 метров.

Длина, ширина

В том случае, если грунтовые воды находятся близко к поверхности, пластиковую ёмкость нельзя размещать под землю. В таком случае делают герметичный бетонный колодец и в него помещают пластиковую ёмкость, но данный способ будет дороже стоить.

Чтобы яма из пластика хорошо работала долго, то яма под нее должна быть вырыта так, чтобы от стенок до ёмкости было расстояние равное 30 см.

Ёмкость устанавливают строго горизонтально. Важно чтобы у бака была вентиляционная труба, в противном случае будет опасность взрыва бака, так как при разложении органические отходы выделяют газ метан.

Сливная яма имеет свои положительные и отрицательные качества, но её наличие выводит загородную жизнь и жизнь в частном доме на другой уровень. По этой причине люди всё чаще и чаще делают на своих участках выгребные ямы, разной конструкции.

Желаем удачи в начинаниях!

Жизнь в городской квартире хороша тем, что со сбросом стоков никакие проблемы обычно не возникают. В этом плане частные дома отстают, поскольку центральной системы водоотвода в них нет, и единственный способ обеспечить комфортное проживание – это обустройство выгребной ямы, в которую сбрасывались бы продукты жизнедеятельност и.

Без выгребной ямы стоки, выводимые на близлежащие территории, быстро загрязнят почву и могут навредить не только природе, но и людям.

Классификация выгребных ям

Существует несколько вариантов конструкции выгребной ямы, поэтому вначале стоит разобраться с ними.

Простая яма – это конструкция без дна, в которой жидкость поглощается землей. Этот вариант наиболее популярен, ведь выкачка в таком случае проводится довольно редко. Но при повышенном водопотреблении (свыше 1 м³ в сутки) земляной «фильтр» попросту не будет справляться. Более того, такая небезопасна в экологическом плане, особенно если в нее отводятся туалетные стоки. Конечно, ее можно время от времени засыпать, но это уменьшит полезный объем, да и характерный канализационный запах все так же будет присутствовать.
Герметичная яма нуждается в периодической чистке, зато абсолютно безопасна для окружающей среды. Обустройство герметичной конструкции намного сложнее, чем описанной выше, а затраты повышаются, зато многочисленные преимущества полностью оправдывают все это.
– современный аналог выгребной ямы. Его дно выкладывается гравием, камнями или кирпичным боем, что позволяет производить механическую очистку воды (читай: почва не загрязняется). Более того, наполнение ямы происходит достаточно медленно.

Теперь выясним, как правильно сделать выгребную яму .

Обустройство кирпичной выгребной ямы

До того как приступать непосредственно к строительству, определите подходящее место и рассчитайте требуемые размеры конструкции.

Этап первый. Выбор места

Сооружение выгребной ямы на загородном участке регулируется СНиПом. Месторасположени е ямы, а также дистанции до тех или иных построек четко регламентируются санитарными нормами. При планировании эти требования обязательно следует учесть.

Расстояние между ямой и забором должно превышать 1 м.
Расстояние до помещений, в которых планируется проживание людей, должно составлять минимум 12 м.
Если планируется создание простой ямы, то есть без дна, то расстояние от нее до ближайшего колодца или скважины должно превышать 30 м.

На основании этих требований подберите оптимальное место, после чего приступайте к расчету размеров.

Этап второй. Размеры

Существует ряд параметров, которые нужно учесть при расчете размеров будущей конструкции.

Прежде всего, размеры зависят от типа пород, которые залегают на конкретном участке. И если грунт состоит преимущественно из пропускающей влагу породы (например, из мергеля), то объем конструкции должен составлять 40% от отходов, которые производятся в течение месяца. А если это породы, плохо пропускающие влагу (например, глина), то объем должен равняться месячной норме + небольшой запас.
Также сюда относится количество постоянных жильцов дома. В среднем один человек производит 180 л стоков в день. И если семья будет состоять, скажем, из 3-х человек, то месячный объем сточных вод будет составлять 12 м³.
Согласно СНиПу, расстояние до поверхности должно составлять минимум 1 м. При несоблюдении этого условия нечистоты могут выйти за пределы конструкции, да и неприятные запахи обязательно появятся.
Глубина должна составлять максимум 3 м. Это оптимальная глубина, ведь рано или поздно придется прибегнуть к помощи ассенизаторов для очистки. А если яма будет герметичной, то такую очистку нужно будет проводить несколько раз в месяц.

Этап третий. Подготовка необходимого оборудования

В работе потребуется:

штыковая и совковая лопаты;
мастерок, емкость для замешивания цементного раствора;
рулетка;
шнур с небольшими деревянными колышками;
строительный уровень;
лестница.

Этап четвертый. Рытье котлована

Со строительством выгребной ямы можно справиться и своими силами, не прибегая к помощи строительной бригады со спецтехникой. Это позволит существенно сэкономить. Но помните: вам придется вручную удалить порядка 20 м³ земли.

На заметку! По возможности яму нужно выкопать еще на этапе рытья котлована под фундамент дома. После этого останется лишь незначительная часть работы.

Разметьте периметр будущей конструкции. Зачастую ширина ямы составляет 1 м, а глубина – 1,5 м. Длина зависит от объема сточных вод. Плодородный слой грунта можете распределить по участку, остальное придется вывезти. Оставьте только 1,5 м³ для того, чтобы засыпать перекрытие.

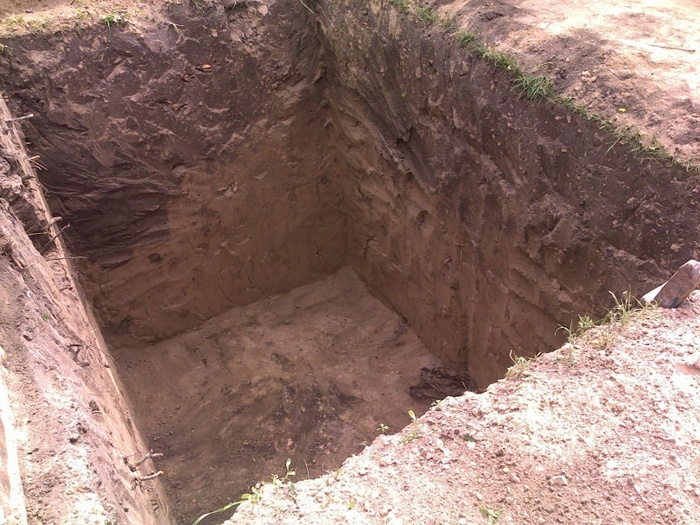

Рытье котлована почти завершено

На этом же этапе следует вырыть траншею, в которую будет уложена канализационная труба.

Этап пятый. Основание

Если планируете строительство герметичной ассенизационной ямы, то устройте на дне котлована «подушку» из песка толщиной в 15 см. Поверх песка уложите слой бетона аналогичной толщины, после чего проштыкуйте раствор острым предметом с целью удаления пузырьков воздуха. Затем остается лишь уложить поверх бетона 4-сантиметровую цементно-песчану ю стяжку.

Возможно, Вас заинтересует информация о том, как выглядит

Дождитесь полного высыхания основания, после чего уложите канализационную трубу для вывода нечистот.

Цены на бетонные кольца

бетонные кольца

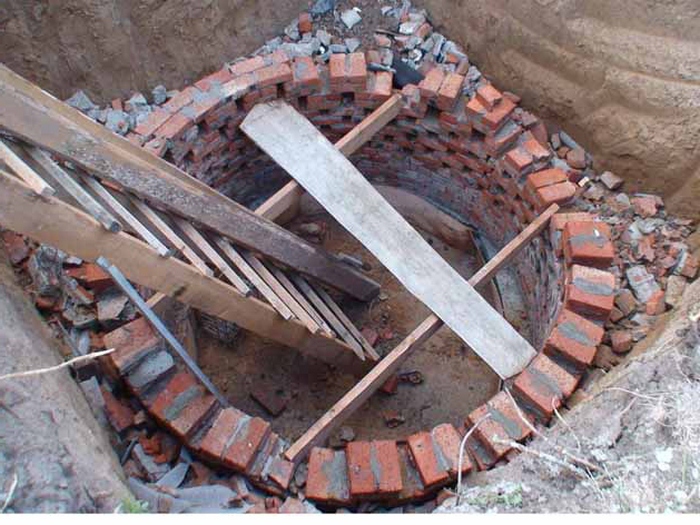

Этап шестой. Кладка стен

Сразу оговоримся, что над качеством кладки можно особо не стараться, поскольку никто ее все равно не увидит. Выполняйте ее в ¼ или ½ кирпича, в шахматном порядке, используйте цементно-песчаны й раствор. С обеих сторон оштукатуривайте кладку тем же раствором – это продлит базовый эксплуатационный срок конструкции. Углы перевязывайте.

Закончив с кладкой, изолируйте стенки битумной мастикой.

Этап седьмой. Перекрытие

Для монтажа перекрытия выполните следующие действия.

Шаг 1. Вначале окопайте почву примерно на 20 см с каждой стороны – так вы обеспечите дополнительную опору для перекрывающей плиты.

Шаг 2. Соорудите опалубку. Желательно использовать для этого профнастил, чтобы перекрытие было максимально жестким. Сделайте опалубку также вокруг люка и отверстия для вентиляционной трубы.

Шаг 3. Уложите арматурные пруты, выдерживайте расстояние примерно в 10-15 см. Выполните перевязку пересекающихся прутов, используя стальную проволоку.

Шаг 4. Залейте перекрытие бетонным раствором, выровняйте его.

Проведите штыковку бетона, чтобы он полностью заполнил арматурную сетку. Залив раствор до нужной толщины, дождитесь набора прочности. Зачастую это занимает минимум 28 дней.

На заметку! Поверх перекрытия можно уложить слой гидроизоляционно го материала – например, рубероида либо ПЭ пленки.

Этап восьмой. Засыпка

Как только бетон наберет прочность, приступайте к засыпке выгребной ямы. Желательно использовать для этого глинистую почву, чтобы создать дополнительную защиту подземных вод от стоков. Можно уложить на перекрытие термоизоляционны й материал (например, листовой пенополистирол), а сверху засыпать грунт. В конце установите вентиляционную трубу.

На заметку! Желательно сооружать двойной люк – это предотвратит распространение неприятного запаха, особенно в теплое время года. Первую крышку установите на уровне грунта, вторую – на уровне перекрывающей плиты. Пространство между крышками можете заполнить шлаком или керамзитом.

из бетонных колец

Есть и другой вариант – он стоит дороже, зато готовая конструкция будет выглядеть органичнее. Кирпичные ямы зачастую прямоугольные либо квадратные, но использование Ж/Б колец позволяет добиться идеально круглой формы. Это предотвратит излишнюю нагрузку на стены и, как результат, их разрушение. Единственный недостаток варианта заключается в том, что для работы может потребоваться спецтехника, ведь бетонные цилиндры весят очень много.

Этап первый. Подбор колец

Сегодня бетонные кольца производятся в нескольких модификациях, отличающихся друг от друга диаметром (он варьируется в пределах 70-250 см). Для выгребной ямы больше всего подходят изделия с диаметром в 1 м и с такой же высотой. Для среднестатистиче ского дома понадобится пять колец, общий полезный объем которых составит 5 м³. Если по расчетам объем должен быть большим, то возьмите другие Ж/Б кольца или купите изделия с большим диаметром.

Габариты (диаметр внутренний × диаметр наружный × высота), мм	Объем, м3	Масса, кг
700×800×290	0,05	130
700×840×590	0,10	250
700×840×890	0,15	380
1000×1160×290	0,08	200
1000×1160×590	0,160	400
1000×1160×890	0,24	600
1500×1680×290	0,13	290
1500×1680×590	0,27	660
1500×1680×890	0,40	1000
2000×2200×590	0,39	980
2000×2200×890	0,59	1480

Такие кольца классифицируются и по особенностям конструкции на две большие группы:

плоские;
с замком.

В первом случае края изделий обычные, плоские, а во втором – оснащены замковыми соединениями «паз-гребень». Кольца с замком очень удобны, поскольку не только обеспечивают простоту установки, но и надежно герметизируют всю яму.

На заметку! При изготовлении Ж/Б колец используется минимум «пятисотый» цемент и металлический армирующий каркас. Также существуют изделия с крышкой и дном, что существенно облегчает строительство.

Этап второй. Строительство

Шаг 1. Вначале выкопайте котлован. Важно, чтобы его размеры примерно на 40 см превышали диаметр колец. Глубина ямы должна превышать общую высоту всех колец где-то на 25-30 см.

Шаг 2. Выровняйте и утрамбуйте дно ямы, после чего засыпьте его 2-сантиметровым слоем крупнофракционно го песка. Полейте песок водой, уплотните. Так вы создадите своеобразную «подушку», на которую и будет произведена дальнейшая установка.

Шаг 3. Дальнейшие события будут развиваться по одному из двух возможных сценариев:

первым устанавливается кольцо с дном;
устанавливаются обычные кольца.

В первом случае вы избавитесь от трудоемкой процедуры заливки основания; это самый простой вариант, поэтому рекомендуется использовать именно это. Но если по той или иной причине не удалось приобрести кольцо с днищем, то придется производить заливку дна бетоном.

Для этого на дно ямы уложите в виде решетки арматурные пруты, после чего свяжите их между собой стальной проволокой.

На заметку! Приподнимите армирующую сетку над поверхностью, чтобы она (сетка) оказалась целиком в теле бетонного основания. Используйте для этого кусочки кирпичей.

Затем приступайте к приготовлению раствора. Замешайте для этого цемент, воду, песок и щебень в пропорции 1:0,5:2:3. Используйте минимум «четырехсотый» цемент, а если марка будет ниже, то уменьшите объемы наполнителей. Для замеса можете использовать бетономешалку, а можете выполнить работу вручную, используя лопату. Но помните: раствор должен быть приготовлен в таком объеме, чтобы дно ямы было залито за один заход, без последующих замешиваний.

Залейте бетон, распределите его по всей поверхности. Проштыкуйте его острым предметом для удаления воздушных пузырьков.

Этап третий. Установка колец

Вручную кольца в яму не опустить, ведь весят они достаточно много. Для этого потребуется автомобильный кран. На каждом кольце есть четыре крепежных элемента, выполненные в виде ушек (за них изделия и поднимаются). Для изготовления таких ушек используется катанка, диаметр которой составляет минимум 0,6 см.

На заметку! Кольца следует поднимать одновременно за все ушки, а тросы при этом должны быть равномерно натянуты. Всю процедуру нужно выполнять аккуратно, не спеша.

Как только первое кольцо будет опущено, выровняйте его и выставите при помощи уровня. После этого можно опускать остальные. Стыки между кольцами заделайте герметиком на основе цемента, а все стенки конструкции – внешние и внутренние – обработайте битумной мастикой.

В конце устанавливается крышка. Когда автокран поднимет и установит крышку на место, герметизируйте стыки между ней и последним цилиндром. После этого засыпьте пустоты между стенками конструкции и стенками ямы.

Как видим, ничего сложного в этом нет. Безусловно, придется выполнить трудоемкие земляные работы и оплатить аренду спецтехники, но хорошая канализация в частном доме просто необходима, поэтому все затраты вполне оправданы.

Видео – Как сделать выгребную яму своими руками

Ж/Б кольца или кирпич – что выбрать?

Каждый из вариантов достаточно прост в выполнении, но и у бетонных колец, и у кирпичной кладки есть свои преимущества.

Прочность и практичность выгребной ямы из Ж/Б колец заметно выше.
Кирпичная яма реже нуждается в ассенизационной очистке.
Кольца выдерживают большую нагрузку, чем кирпичная кладка, пусть и выполненная «по-шахматному».

В итоге отметим, что сооружение выгребной ямы на участке требует солидных капиталовложений, по крайней мере, если речь идет о действительно хорошей конструкции, для изготовления которой используются качественные материалы. Не стоит экономить на материалах, которые будут контактировать с влагой (не используйте в строительстве шлакоблоки или силикатный кирпич), ведь всем известно, что скупой платит далеко не единожды. Действуйте аккуратно, при необходимости просите помощи у друзей и знакомых, не спешите – и ассенизационная яма прослужит вам долгие годы.

Таблица. Водопотребления для частного дома. Выбор объема выгребной ямы

Водопотребители: индивидуальные или блоковые жилые дома	Удельное среднесуточное (за год) хозяйственно-питьевое водопотребление в населенных пунктах на одного жителя, л/сут
с водопроводом и канализацией без ванн	120
с водопроводом и канализацией без ванн, с газоснабжением	150
с водопроводом, канализацией и ваннами с водонагревателями, работающими на твердом топливе	180
с водопроводом, канализацией и ванной с газовыми или электрическими бойлерами	190
с водопроводом, канализацией, с быстродействующими газовыми нагревателями (колонками) и несколькими ваннами	250

Удачи в работе!

Устройство накопительного септика из бетонных колец

Канализация в загородном или сельском доме в настоящее время, уже не является исключением, а скорее правилом, поэтому устройство такого блага цивилизации привлекает все большее внимание владельцев частных домов.

Сливная яма – неотъемлемая часть любой канализации и соорудить ее можно своими руками совсем недорого, используя для этой цели подручные материалы.

Об изготовлении сливной ямы своими руками и пойдет речь в нашей статье.

С чего начать строительство

Прежде, чем начать строительство, необходимо разработать план

Прежде чем приступить к строительству системы слива, необходимо набросать план на листе бумаги с соблюдением масштаба и учитывая следующие требования:

Расстояние до фундамента дома или другого сооружения, не ближе 5 м.
Расстояние до водяного колодца, погреба или скважины, не меньше 20 м, а лучше 30 м.
Расстояние до границы участка не ближе 1 м, и то если за границей вашего участка, нет соседского водозабора.
Есть удобный подъезд для ассенизаторской машины, так как время от времени стоки придется откачивать.

Обратите свое внимание: перечисленные выше требования это требования по СанПину, но их необходимо уточнять в местном санитарном надзоре, так как в каждом регионе, могут быть добавлены свои нюансы.

Определяемся с типом слива

Необходимо определиться с типом слива

Прежде чем начинать строительство сливной ямы, необходимо определиться с типом слива. Тип сливной ямы зависит от ее конструкции и бывает:

Накопительный.
Фильтрующий.

Накопительный тип , как понятно из названия, служит для сбора стоков, с последующей откачкой. То есть весь объем стоков, периодически откачивается спецтранспортом и вывозится на утилизацию.

Устройство такого типа проще и соответственно дешевле, но если в доме постоянно проживают 4 и более человек, то эксплуатация обойдется довольно дорого, так как очищать яму придется достаточно часто, а это услуга платная.

Фильтрующий тип сложнее в строительстве, из-за того, что придется делать фильтрующую систему, но тогда большая часть стоков будет уходить в землю, а откачка будет производиться гораздо реже. Поэтому эксплуатация такого слива будет обходиться дешевле.

Для накопительного типа необходимо строительство герметичного колодца, сделать такой колодец можно из различных материалов:

бетонных колец;
кирпича;
пластиковой или металлической емкости.

В бетонном или кирпичном колодце необходимо забетонировать дно и герметизировать швы, это работа сложная и дорогостоящая, да и сами бетонные кольца стоят дорого.

Кроме этого, для установки колец необходим подъемный кран, за использование которого тоже придется платить. Кирпичный, несколько дешевле, но качественная кладка и особенно герметизация стенок под силу лишь специалисту, поэтому эти варианты нами не рассматриваются.

Гораздо проще сделать колодец из пластиковой или металлической емкости нужно только определиться с объемом. Его обычно берут кратным обслуживающей машине, 4, 6, 8 кубов и учитывают число проживающих в доме.

Этапы

Сливную яму из готовой емкости, вполне доступно сделать своими руками для этого потребуется лишь желание и старание. Разберем подробнее этапы строительства.

Готовим котлован

Размечаем место для ямы под емкость. Размеры ямы должны быть больше емкости на 15–20 см, а глубина такой, чтобы от верха емкости до поверхности земли было не менее 1 метра.

Помещаем емкость в котлован, если она изготовлена из пластика, это можно сделать без помощи дополнительной техники, а используя тросы.

Установив емкость в котлован, необходимо убедиться, что от ее верха до поверхности земли высота не менее 1 метра. Если толщина грунта над емкостью меньше 1 метра, то необходимо, перед засыпкой, сделать теплоизоляцию любым утеплителем толщиной 100-150 мм.

Копаем траншею

Начинаем копать траншею от дома к котловану, глубина траншеи около дома может быть 0,5–0,7 м и иметь уклон в сторону ямы. Этот уклон должен быть в пределах 2–3 см на метр длины траншеи.

Возьмите на заметку: уклон необходимо выдержать именно в этих пределах, потому что при меньшем уклоне сток ухудшается, особенно твердых частиц, а при большем уклоне жидкая часть стекает быстрее, чем движется твердая фракция и постепенно трубы забьются.

Укладка трубопровода

Приспособление для контроля уклона трубопровода

На дно траншеи насыпают песчаную подушку 20-25 см, на нее укладывается трубопровод, контролируя его уклон. Для контроля уклона трубопровода используется специальное приспособление, оно состоит из строительного уровня, который ставят на специально изготовленную рейку длиной 1 м и толщиной один конец 3 см, а другой 5.

Эту рейку с уровнем ставят на трубопровод и подсыпая или наоборот убирая из-под трубы песок, добиваются нулевого показания на шкале уровня.

Засыпка

Сначала аккуратно, вручную присыпаем трубопровод на 20-30 см, слегка утрамбовываем, окончательную засыпку, если есть возможность, можно продолжить бульдозером, а можно и вручную. Закончив с засыпкой и выравниванием можно приступать к эксплуатации системы.

Как уже говорилось вначале, эксплуатация этой системы довольно накладна, поэтому ее можно усовершенствовать, построив фильтрующий колодец, куда будет стекать осветленная вода, а твердая фракция накапливаться в накопительном колодце. В этом случае откачивать придется в несколько раз реже, один-два раза в год.

Сливную яму на дачном участке можно усовершенствовать

Итак, наша система будет состоять из двух частей:

Накопительная сливная яма из готовой емкости, которую мы уже соорудили.
Фильтрующий колодец, строительство которого мы сейчас рассмотрим.

Фильтровальный колодец не должен быть герметичным, наоборот, через отверстия в нем вода будет уходить в грунт.

Изготовить его можно из кирпича, металлической трубы, а проще всего использовать старые автомобильные или тракторные покрышки. Долговечность такого колодца, изготовленного из покрышек не менее 12–15 лет.

Для изготовления такого колодца необходимо:

Подготовить шины. Необязательно выбирать их одного размера, главное, чтобы они не проваливались одна в другую. Их количество будет зависеть от высоты колодца и толщины шин. Например, если берем шины от комбайна «Дон», их достаточно и 3 штук.
Готовим яму диаметром на 0,5 м больше, чем шины.
Засыпаем на дно ямы 30-40 см песка, потом 30-40 щебня, тщательно выравниваем и утрамбовываем.
Кладем шины одну на другую, и аккуратно засыпаем зазор, между стенками ямы и покрышками грунтом, утрамбовывая, его.

Совет строителя: фильтрующий колодец должен быть заглублен на 0,5-0,7 м глубже накопителя. Трубопровод в накопитель врезается на уровне ¾ от его дна, а в фильтрующий колодец входит как можно выше, но это необязательно.

Для врезки трубопровода в одной из шин, чем выше тем лучше, вырезаем отверстие по диаметру трубы. Укладываем, не забывая про уклон, трубу и аккуратно засыпаем грунт.
Делаем крышку на колодец из металла или дерева.

Наша индивидуальная сливная система готова.

Оказывается, сделать сливную яму своими руками не составит большого труда, необходимо лишь соблюдать эти не хитрые правила. Это позволит вам сэкономить значительную сумму.

Создание системы канализации в частном доме, качественно изменит условия проживания в нем, приблизив по комфорту к городской квартире, а соблюдение норм СанПина, убережет природу от загрязнения и вас от штрафов.

Подробную видео-инструкцию о том, как в частном доме построить своими руками сливную яму, можно здесь:

Любой владелец частного дома рано или поздно обязательно задается вопросом, как сделать выгребную яму? Как правильно выбрать ее вид, рассчитать габариты и расположить ее на участке – рассмотрим далее. Выгребная яма своими руками – это совсем несложно.

Главный акт, регламентирующий устройство и эксплуатацию выгребной ямы в частном доме, это закон РФ «О санитарно-эпидемиологическом благополучии населения». Он определяет обязательные нормы (на сколько метров такой колодец должен быть удален от объектов), которые должны быть учтены перед тем как построить выгребную яму. Нарушение нормативов может нанести вред здоровью людей. Проект ямы для канализации должен быть предварительно согласован с СЭС. Кроме того, специалисты этой службы имеют право инициировать проверку такого сооружения во время его эксплуатации. Помимо этого закона, существуют следующие нормы и правила строительства выгребных ям:

САНПиН 42-128-4690-88;
СНиП 2.04.01(и 03)-85, 2.04.04-84.

Согласно им, устанавливаются минимально допустимые расстояния расположения выгребной ямы от:

ближайшей точки водозабора (скважин, колодцев) – 20 м, это расстояние может быть увеличено при наличии фильтрующих почв (суглинок, песок и т.п. на участке);
общественного колодца – 50 м;
водопроводных труб – 10 м;
фундамента жилого дома – 15 м, построек – 10 м;
забора – 2 м;
дороги – 5 м.

Кроме этого, требуется предусмотреть доступ к резервуарам ассенизационных машин для чистки ямы. Ее стоит проводить не реже 1 раза в полгода. Также необходимо периодически проводить вручную дезинфекцию резервуара специальными составами (использование сухой хлорной извести). Рекомендуется устраивать такие ямы вниз по течению грунтовых вод.

Виды выгребных ям

Для сбора сточных вод в частном доме можно выкопать обычную канаву, при условии согласования такого решения с СЭС. Но это скорее исключение из тех вариантов ям, которые можно выкопать в частных домах. Существуют следующие виды таких накопителей:

Дренажные (фильтрующие) . Они не имеют дна, часть воды впитывается в землю под сооружением;
Герметичные . Сточные воды не отводятся в грунт, а накапливаются в емкости и откачиваются ассенизационными машинами;
Септики (переливные колодцы) . В них происходит отделение взвесей в стоках путем осаждения. При этом очищенная вода может использоваться для бытовых технических нужд.

Расчет объема и габаритов выгребной ямы

Сколько должен составлять объем накопителей сточных вод, стоит рассчитывать исходя их нескольких параметров. Прежде всего, необходимо определить сколько составляет:

Vч – суточный объем стоков воды в емкость от одного постоянного жителя дома. Учитывая канализационные стоки и работающую бытовую технику, приблизительно считают эту норму Vч=150-200 л в сутки на человека;
Кч – количество проживающих человек в доме;
Д – периодичность (в днях) очистки герметичной емкости ассенизационными машинами.
Кз – коэффициент запаса, учитывающий приход гостей, повышение грунтовых вод, непредвиденные случаи.

Объем дренажного накопителя:

V = Кз*Vч*Кч.

Кз принимается равным 3. Стоит также учитывать степень фильтрации почвы. Это позволяет уменьшить объем ямы до 40% (на сколько – зависит от почвы участка).

Пример: объем накопителя для семьи из 3 человек максимально оставляет: V= 3*200*3=1800 л, что приблизительно равняется 1,8 кубометрам емкости.

Объем герметичного накопителя:

V = Кз*Д*Vч*Кч.

В данном случае Кз=1,2-1,5.

Объем септика:

V=3* Кз*Vч*Кч,

Количество резервуаров – 2 или 3, в зависимости от нужной степени очистки воды.

Зная объем ямы для канализации, можете подобрать ее габариты:

круглая емкость: V=3,14* D 2 *H/4
прямоугольная емкость: V=X*Y*H,

X – ее длина;
Y – ширина;
H – высота;
D – диаметр.

Не следует выбирать высоту накопителя (Н) больше длины погружного рукава ассенизационных машин, равную 3 метрам.

Дренажные (фильтрующие) конструкции

Самый простой вариант такого накопителя сточных вод в частном доме – обычная яма с укрепленными стенками. Он устраивается в случае, если ежедневный объем вод не превышает 1 куб.м. (режим «дача в выходные»). Для ее устройства:

Сначала нужно выкопать яму требуемых размеров.
Стены укрепляются глиной, досками, бетоном или кирпичами.
Дно засыпается и трамбуется щебнем, битым кирпичом или песком толщиной 20 см.
Монтируется (или заливается) плита перекрытия ямы. Рекомендуется делать ее на 40 см ниже уровня земли и засыпать грунтом. Это предотвратит промерзание колодца;
Обязательно устанавливается люк и вентиляционная труба.

Преимущества:

Быстрота строительства (выкопать котлован можно механическими средствами;
Простота конструкции;
Ее дешевизна;
Увеличение периодичности очистки ямы. Для уменьшения объема вод канализации стоит применять анаэробные бактерии и другие средства для переработки осадка в яме.

Недостатки:

Возможное появление неприятного запаха канализации на участке;
Небольшой срок службы конструкции.

Если вы решили сделать выгребную яму из кирпича, то кладка выполняется со щелями в «полкирпича» для фильтрации воды через стенку и связки в углах. Для экономии средств применяются кирпичи, бывшие в употреблении.

Еще один бюджетный вариант – устройство емкости из отслуживших автомобильных шин. Для увеличения полезного объема будущей емкости боковины шин срезаются.

При укладке в котлован (диаметр которого нужно выкопать несколько больше диаметра шин) их стоит скреплять между собой болтами. Дно также выполняется из фильтрующего материала. Затем подводятся трубы. В конце также выполняется перекрытие, выводят вентиляцию и устанавливают люк.

Такое устройство резервуара просто и дешево, хотя и имеет малый объем. Оно требует периодической чистки. Кроме этого, покрышки разрушаются со временем. Стенки дренажной выгребной ямы можно также выполнить из нержавеющей (пластмассовой) бочки, бетона или готовых железобетонных колец.

Герметичные выгребные ямы

Такие резервуары выполняются в случаях:

высокого уровня грунтовых вод;
маловпитывающих (глинистых и т.п.) почв.

Емкости для канализации требуют частой откачки, но он не загрязняет почву участка. Рассмотрим наиболее распространенные их типы.

Как сделать выгребную яму из бетонных колец:

Устройство котлована с расчетными размерами и диаметром больше диаметра бетонных колец;
Укладывается подушка под конструкцию из песка или щебня толщиной 20-25 сантиметров с послойной трамбовкой;
Выполняется дно ямы. Если дно является готовым изделием, то оно просто укладывается на подушку. Если же оно будет заливаться из бетона, то устанавливается опалубка и укладывается арматурный каркас. Заливка проводится раствором с соотношением цемента и щебня 1 к 6;
Монтаж колец осуществляется (вручную или механизированным способом) после полного застывания раствора дна;
Внимательно отнеситесь к герметизации межколечных швов (как с внутренней стороны колец, так и с внешней) и дна. Ее можно выполнить специальными смесями и материалами. Часто используют смесь цемента и жидкого стекла. Желательно использовать железобетонные кольца с замком;
После сборки конструкции выполняется ее гидроизоляция, например, битумными смесями;
На конечном этапе устанавливается крышка ямы (покупная или вылитая из бетона с армированием), люк и вентиляционная труба.

Герметичная выгребная яма своими руками проще предыдущего варианта. Емкость устанавливается на песчаную 10-сантиметровую подушку и полностью засыпается бетонно-песочной смесью в соотношении 1 к 5. Верх емкости засыпается грунтом.

Септики. Устройство и предназначение

Септики (другое название переливной колодец) представляют собой 2 (или больше; сколько – зависит от желаемой чистоты воды) резервуара, соединенных в верхней их части переливными трубами. Они нужны для аккумуляции стоков канализации. Нерастворимые частицы сточных вод оседают на дне первого герметичного резервуара. Очищенная вода по переходной трубе самотеком переливается в следующий (дренажный) резервуар, где уже может использоваться для технического бытового применения.

Преимущества этого вида резервуаров:

Они не требуют подключения к электрической сети для проведения фильтрации;
Очищенная канализационная вода может использоваться для технических нужд;
Увеличен период очистки ямы.

Строительство септика для канализации выполняют из тех же материалов, что и предыдущие виды ям:

готовых железобетонных конструкций (колец, плит и т.д.);
пластиковых емкостей (еврокубов и т.п.).
кирпича,
бетона.

Чаще всего для них применяются железобетонные кольца. Устройство данного резервуара удобно и быстро. Для этого требуется использование грузоподъемной техники.

Как сделать сливную яму-септик из бетонных колец:

Земляные работы: копка (вручную или механизированным способом) котлованов под резервуары (при этом каждый последующий должен располагаться на 20-30 см ниже предыдущего); устройство песчаной подушки.
Бетонные работы: заливка дна резервуаров (всех, кроме дренирующего); установка бетонных колец, их сцепка и герметизация межкольцевых переходов;
Обустройство стенок: сверление отверстий под коммуникации, установка впускных и переливных труб, их герметизация;
Гидроизоляция внутренних, внешних поверхностей, дна септика;
Установка перекрытий резервуаров;
Монтаж вентиляционных труб;
Установка люка, засыпка грунтом перекрытия.

Правильно рассчитанная и смонтированная выгребная яма обеспечит слаженное функционирование всей системы канализации в частном доме.

Просмотров
