Установка датчика освещенности для включения света. Датчик света в автомобиле: что это? Как работает датчик света в машине? Датчик движения ультразвуковой

Автоматические помощники в электронной начинке автомобиля сегодня охватывают практически все функции его управления. Это в большей мере относится к системам обеспечения безопасности, но с появлением сенсорных чувствительных элементов охват интеллектуальных ассистентов значительно расширился. Так, все популярнее становится датчик света в автомобиле. Что это за устройство? Это своего рода детектор, который фиксирует пороговые значения освещения, при которых оптика может автоматически включаться или отключаться. В более развитых системах датчик также способен отслеживать условия освещенности в промежуточных состояниях, точнее настраивая автомобильное оборудование.

Что представляет собой датчик света?

Устройство датчика можно разделить на две части - это типовая электротехническая инфраструктура, благодаря которой устройство подключается к реле управления оптикой, и чувствительный компонент. Подключение к реле дает возможность датчику оперативно взаимодействовать с автомобильными огнями, своевременно активизируя их функцию. Главный же элемент прибора - это непосредственно детектор в виде фотоэлемента, реагирующего на параметры освещения. Наиболее распространен автономный датчик света в машине. Как работает эта модификация? Ее особенность заключается в независимости от основной электросети. То есть сигнал на реле поступает даже в случае сбоев на магистральной проводке. Разумеется, о гарантии работоспособности данной схемы можно говорить только при условии стабильного функционирования самой оптики и управляющего контроллера.

Принцип работы устройства

В процессе движения автомобиля датчик постоянно контролирует вверенную ему зону, оценивая параметры освещенности. Обычно это элементарная яркость света, на которую и реагируют фотоэлементы. При достижении предельных значений датчик посылает сигнал на вышеупомянутое реле. В свою очередь, контроллер дает команду оптике включиться или, наоборот, отключиться. Важно подчеркнуть, что система действует не только на включение. Такие системы относятся к средствам активной безопасности, поэтому активизация света в темном переулке, к примеру, является ключевой задачей устройства. Но также при фиксации пороговых значений яркости прибор отключает оптику. Стоит отметить и особенности обработки сигнала, который посылает датчик света в автомобиле. Как работает в этой схеме управляющий блок? Изначально микросхема программируется на работу по нескольким каналам, связанным с определенной оптикой - огнями, фарами, «противотуманками» и т. д. Также и датчики отвечают за конкретные зоны, условно связанные с этими каналами. Таким образом, в каждом случае задействуется та или иная группа оптических приборов машины.

Зоны охвата

Базовое разделение предполагает обработку сигналов от двух зон охвата. В первую очередь, это глобальная зона. Она относится к пространству непосредственно у автомобиля. Вторая зона - передняя. Она распространяется на участок дороги перед машиной. Современные модели датчиков способны различать эти зоны, посылая на реле соответствующие сигналы. Казалось бы, если в текущих условиях наблюдается пониженный уровень освещения, то активизироваться должны оптические устройства, соответствующие условиям движения. Но разница как раз заключается в особенностях работы ближних и дальних фар, за которые отвечает датчик света в автомобиле. Что это разделение значит на практике? В условиях отсутствия видимости активизироваться должны дальние фары, а днем - ходовые огни с ближним светом. Однако пограничные состояния между этими условиями освещенности не всегда доступны для фиксации электроникой. Поэтому желательно, чтобы в датчике предусматривалась и возможность отслеживания промежуточных характеристик освещенности.

Настройки датчика

Отчасти задачу разделения пограничных показаний освещенности можно решить с помощью базовых настроек. Как правило, предусматривается два режима эксплуатации устройства:

• В сумерках. Свет активизируется при наступлении сумерек, когда ночь еще не наступила, но уже наглядно темнеет.
• Ночью. Датчик включает фары при наступлении полной темноты.

В некоторых конфигурациях предусматривается и конкретное назначение фар, которые при тех или иных условиях включает датчик света в автомобиле. Что это такое с точки зрения обработки сигнала электроникой? Это программные параметры, которые логически обрабатываются в тех или иных условиях. Например, в первом режиме все еще будет работать ближний свет, а во втором - происходит активизация дальних фар.

Специальные версии датчика

Существуют модели датчиков, которые также отвечают за регуляцию света в салоне. В частности, они не просто включают, но и управляют параметрами яркости приборной панели. Собственно, вторая функция и является первостепенной, так как во время движения панель в любом случае работает. Но в таких системах при сильной нагрузке сигналами на реле возможны проблемы. Так, по словам пользователей, датчик света в автомобиле «Киа Рио» грешит некорректным управлением подсветкой той же приборной панели. Например, ночью система вполне оправдано активизирует работу дальнего света, но в салоне подсветка может включаться с максимальной яркостью, что доставляет водителю дискомфорт. Чаще всего подобные проблемы возникают из-за нарушений соединения проводки или ее повреждения - падает сопротивление, в результате чего и сигналы поступают неточные.

Монтаж своими руками

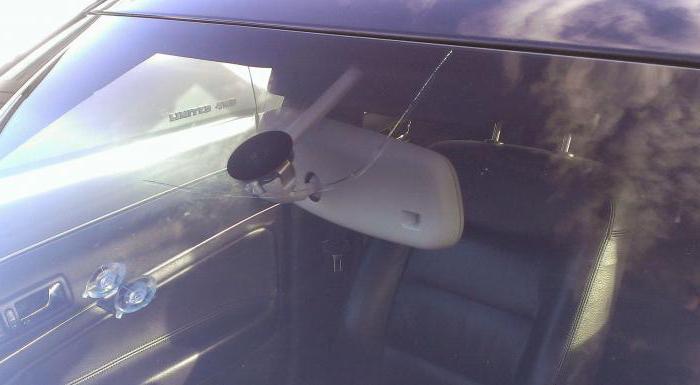

В первую очередь определяются места установки. Их может быть два - или за зеркалом заднего вида в зоне лобового стекла, или же на передней панели - тоже возле лобового стекла. В обоих случаях важно организовать свободное не прикрытое пространство, в котором будет работать датчик света в автомобиле. Своими руками выполнить монтаж несложно - в работе участвуют комплектные крепежные приспособления. В некоторых случаях достаточно выполнить клеевое крепление, а в других - реализовать механическую фиксацию метизами.

Отдельного внимания заслуживает проводка. Кабель желательно как можно короче делать на видимом месте и по возможности сразу от датчика заводить за приборную панель. Селектор станет конечным пунктом, к которому напрямую подсоединяется датчик света в автомобиле. Что это такое в схеме соединения детектора с реле управления? Селектор - это переходное звено, которое выполняет своего рода предобработку сигнала. Он может корректировать его параметры, определять те же каналы групп оптики и устранять помехи.

Заключение

Присутствие автоматического регулятора света вовсе не стоит воспринимать как гарантию безопасности - хоть и в одном аспекте управления. Есть и опасности, которые может нести собой датчик света в автомобиле. Что это значит для автомобилиста? Электроника в виде автоматических ассистентов дает ощущение стороннего контроля, но это впечатление обманчиво. Действительно, в большинстве случаев такие датчики оказываются полезными, но есть также и риск выхода электроники из строя. И тогда несвоевременное включение фар может обернуться трагедией. Стоит ли из-за этого риска отказываться от датчика света? Пожалуй, нет, но полагаться только на его функцию в управлении оптикой уж точно не следует.

Автомобили с развитием технологий становятся все больше укомплектованы всевозможными средствами, повышающими безопасность при движении и комфортабельность. Одним из таких средств является датчик света.

Датчик света в автоматическом режиме производит включение габаритных огней и (ближний) при снижении освещенности. То есть, при наступлении вечера во время движения датчик сам включит габаритные огни авто и ближний свет. Сработает он и при въезде в тоннель, а после выезда из него – отключит фары.

Наличие данного элемента обеспечивает не только комфортабельность – водителю не приходится каждый раз тянуться к клавише включения света, но влияет на безопасность – надобность во включении освещения не отвлекает от дорожной ситуации.

Но в этом скрывается и некий недостаток, который негативно влияет на безопасность. К автоматическому включению света при снижении видимости водители привыкают быстро, и если датчик выйдет из строя, то при наступлении темноты водитель просто не сразу заметит, что освещение не включилось и автомобиль его менее заметен для других участников на дороге.

Принцип работы, устройство

Принцип работы датчика света довольно прост – имеется фотоэлемент, измеряющий освещение вокруг автомобиля, блок управления, обрабатывающий сигнал фотоэлемента, и реле, которое непосредственно производит включение-выключение света.

Обычно фотоэлемент производит замеры в двух зонах – общее освещение вокруг автомобиля и освещение непосредственно перед ним. Это практически полностью исключает ложные срабатывания, к примеру, при движении днем по затененному участку, фотоэлемент не подаст сигнал на включение освещения, а вот при въезде в тоннель – свет обязательно включиться.

Чувствительность датчика обычно можно регулировать, что дает возможность срабатывать ему при определенном снижении степени освещенности. То есть, можно задавать порог срабатывания датчика.

Видео: Датчик света в автомобиле — что это и как работает?

Срабатывание датчика – достаточно быстрое, при снижении освещенности до заданного порога габаритные огни и ближний свет фар включаться уже через 1-2 секунды. А вот отключение выполниться не так быстро – свет отключится по прошествии не менее 6 секунд.

Блок управления обрабатывает сигнал, идущий от фотоэлемента, и при снижении освещенности, он подает команду на включение света на реле. Именно на этом блоке и располагается регулировочный винт, которым задается чувствительность фотоэлемента.

Реле же, входящее конструкцию просто обеспечивает включение фар. Оно подключено к проводке, запитывающей габаритные огни и ближний свет фар.

Многие водители, на авто которых установлено данное устройство, отмечают его положительные качества и удобство.

Виды датчиков света

На данный момент производится множество моделей авто, в комплектацию которых входит датчик света. Причем заводской датчик света работает не всегда, поскольку его можно отключить. Делается это на селекторе включения света. У авто без датчика этот селектор имеет три режима – выключено, включены габаритные огни, и . У моделей же с датчиком есть еще одно положение – «Auto», и при переводе селектора в данное положение свет включается автоматически, основываясь на данных фотоэлемента.

Рынок постоянно расширяется, и если у автовладельца на авто не имеется датчика света, то его можно просто купить и смонтировать на машину. Есть данные устройства – универсальные, которые можно установить на любую машину, но есть и модели, предназначенные для монтажа и использования только на определенных авто.

Отличие между этими устройствами сводится к тому, что у универсальных устройств в комплекте нет селектора включения света с дополнительным положением «Auto», что является его недостатком.

Установка датчика

Рассмотрим, как производится установка датчика света на автомобиль. Для начала разберем монтаж устройства на Volkswagen Polo Sedan. Для этих авто есть датчики с новым селектором, который устанавливается вместо штатного.

Итак, сначала следует выбрать местом для установки фотоэлемента. Некоторые устанавливают его на лобовое стекло заднего вида, другие же размещают его на передней панели возле лобового стекла. При этом важно понимать, что фотоэлемент не должен чем либо прикрыт, иначе его работа будет некорректной.

Селектор извлекается и от него отсоединяется фишка с проводкой. К новому селектору подключается блок управления фотоэлементом и фишка с проводкой. На этом подключение закончено, и селектор устанавливается на место. Далее производится проверка работоспособности датчика.

Видео: Датчик света на Polo Sedan

Универсальный датчик не имеет селектора, поэтому после его установки будет работать всегда, что не очень удобно. В комплекте у него идет только фотоэлемент, блок управления и реле.

Установка всех элементов производится, как и описано выше – фотоэлемент крепится на стекло, а блок управления и реле заводится под панель. Но врезку в проводку здесь придется выполнять самому. Для этого с датчиком всегда идет схема. Отклоняться от этой схемы не рекомендуется, иначе это может привести перегоранию блока управления.

Чтобы убрать такой недостаток, как постоянная работа датчика, можно в проводку, от которой запитывается блок управления, врезать клавишу включения и вывести ее на панель. Это даст возможность использовать датчик света только при надобности.

Вывод

Это мы рассмотрели только датчик света. Но сейчас уже встречаются и комбинированные приборы, включающие в себя сразу датчик свет и датчик дождя, что позволяет установив только один комплект, оборудовать автомобиль сразу двумя датчиками. Но во время установки и подключения тоже очень важно правильно сделать врезку и запитать прибор. Для этого обязательно нужно следовать схеме.

Напоследок хочется отметить, что датчик света в некоторых странах может оказаться полностью бесполезным. К примеру, в РФ согласно законодательству на всех авто во время движения должен быть обязательно включен ближний свет фар или . Причем гореть они должны и днем, поэтому датчик света в данном случае становиться бесполезным.

В таких случаях лучше автомобиль оснастить автоматическим реле, которые будет самостоятельно включать ближний свет фар после запуска силовой установки.

Датчик света для уличного освещения – устройство, с помощью которого фонарь, лампа или любой другой источник освещения будет включаться автоматически при наступлении сумерек. Принцип работы его заключается в реагировании на уровень освещенности. Основа такого устройства – это фоторезистор, полупроводник, сопротивление которого меняется в зависимости от уровня освещения (количества света, которое на него попадает).

Один из самых распространенных типоразмеров датчика освещения

Самый простой вариант – подключение фонаря, который будет автоматически включаться, когда на улице становится слишком темно (в вечернее или ночное время суток). Если добавить к нему ещё и датчик движения, то получится автоматизированное освещение с функцией экономии электроэнергии. Второй вариант – монтаж освещения в подъезде. Но здесь фотореле потребуется «вынести» на улицу в то место, на которое не будет попадать тень.

Почему не заменить такое фотореле обычным таймером или системой, которая будет включать освещение «по будильнику»? Потому что период наступления сумерек каждый месяц наступает на 30 минут раньше или позже. В апреле, к примеру, в 18:30, а в августе – уже в 21:30. Так что пришлось бы ежемесячно (если не еженедельно) корректировать работу таймера и выставлять другое время для включения. С датчиками освещения такого недостатка нет – они реагируют именно на яркость, поэтому подстраиваются автоматически.

Принцип работы датчика света для уличного освещения

В основе датчика света – фоторезистор . Точно такой же устанавливается, например, в современных смартфонах – с его помощью гаджет определяет уровень яркости освещения и подстраивает интенсивность подсветки (экономит заряд аккумулятора). В датчиках света фоторезистор включен в схему автоматического тумблера – он включается или выключается при наступлении темноты. Использовать его можно не только для уличного освещения, а и, к примеру, для включения автоматического полива (в вечернее время суток).

Современные фотореле, реагирующие на интенсивность освещения, которые продаются в строительных магазинах, также снабжаются реостатом – с его помощью можно отрегулировать чувствительность фоторезистора. Такие модели и рекомендуется использовать, так как в зимнюю пору освещение на улице менее яркое. Без настройки чувствительности датчик будет срабатывать и днём.

Какие бывают фотореле

В магазинах встречаются два типа фотореле:

1. Классические фотореле. Простая конструкция, минимум функционала. Стоят дешево, но во многих из таких не предусмотрено даже корректировки реакции по интенсивности внешнего освещения.
2. Сумеречное реле. Под этим названием продаются «умные» датчики, где можно настраивать уровень срабатывания, сам индикатор освещенности может быть выносным с подключением через само реле. В сумеречных нередко имеется возможность подключения сразу до 5 дополнительных индикаторов, причем, для каждого из них можно задавать индивидуальные настройки срабатывания. Стоят в разы дороже простых фотореле.

Какие степени защиты бывают у фотореле

Обозначается как IP 44, IP67, IP 69 . Обращать внимание следует на последнюю цифру: чем она выше, тем лучше защита от влаги (первая цифра – это степень защиты от проникновения посторонних предметов). Соответственно, для установки датчика на улице следует отдавать предпочтение тем, у которых класс защиты 45 или выше. Более низкий класс подойдет только для установки в тех местах, которые тщательно защищены от попадания влаги.

Таблица 1. Степени защиты.

Класс защиты	Для каких случаев подойдет
IP45	Защита от попадания влаги под любым углом и проникновения предметов диаметром 1 мм или больше
IP67	Защита от проникновения внутрь корпуса пыли, выдерживает кратковременные погружения в воду на глубину до 1 метра
IP69	Полная защита от проникновения пыли, постоянное нахождение в воде не навредит устройству
IP33	Защита от попадания внутрь объектов диаметром 2,5 мм или больше, защищает от попадания капель внутрь корпуса

Ещё следует обращать внимание на температурный диапазон, при котором датчик срабатывает корректно. В большинстве моделей рабочая температура – от -20 до +50 градусов по Цельсию. При более низких температурах он может срабатывать некорректно. Связано это с изменением сопротивления полупроводникового фоторезистора при снижении температуры окружающей среды (будет включаться, даже если на улице очень ярко). В более современных датчиках для нивелирования такого недостатка имеются переключатели типа «зима-лето» — он включает в цепь дополнительный резистор.

По типу ламп

Простые фотореле с 3 контактами подходят для подключения только ламп накаливания. Энергосберегающие (светодиодные, галогенные, газоразрядные, люминесцентные) к таким подключаются только через специальный адаптер (для светодиодных – с преобразованием в постоянный ток, для люминесцентных или газоразрядных – с пусковым реле, повышающим «стартовый» ток). Во многих современных энергосберегающих лампах имеются встроенные блоки управления – если таковой имеется, то их подключать можно напрямую.

Обратите внимание! С какими лампами работает тот или иной датчик освещения, указывается производителем на самой упаковке. Там же имеется обозначение допустимой нагрузки на датчик (в Ваттах или Вольт-амперах). Что будет, если подключить несовместимую лампу к датчику? В лучшем случае – ничего не произойдет, включаться освещение не будет. В худшем – лампа или реле попросту сгорит из-за несовместимых токов (превышение допустимой нагрузки или вольтажа).

По напряжению

Самые распространенные – на 12В и 220В . Первые рассчитаны на работу с постоянным током (можно запитать от автомобильного или любого другого аккумулятора), вторые – с переменным (подключаются к бытовой электросети или бензогенератору). Реле на 12В может понадобиться, к примеру, если в качестве уличного освещения будет использоваться лента. В остальных случаях, как правило, используется датчик на 220В .

По методу управления

По методу управления датчики бывают:

1. С принудительным выключением. То есть, после срабатывания они продолжают работать до тех пор, пока не отключат питание или вручную не выключат реле.
2. С автоматическим отключением. В плане устройства – такие же, как и с принудительным выключением.
3. С функцией энергосбережения. Такие дополнительно снабжены датчиком движения или датчиком звука. Включаются только при обнаружении движения или стороннего шума. В отличии от остальных – позволяют освещению работать короткими сессиями, что позволит сэкономить на электроэнергии. Такие следует брать, если все уличное освещение потребляет свыше 300 – 500 Ватт*час.
4. Программируемые. Это те самые сумеречные реле с множеством настроек и корректировок. Такие датчики нередко снабжаются дисплеем, несколькими дополнительными реостатами и тумблерами.

Классификация по мощности

Обозначается в киловаттах (кВт). В некоторых датчиках обозначается в ВА (вольт-ампер). Преобразовывается по формуле: 1000 ВА – это 1 кВт. Так как на вход датчика подают фазу – через него в буквальном смысле проходит весь ток, подаваемый на осветительные приборы. Указывается в кВт*ч. Чаще всего встречаются датчики с ограничением до 1,2,3, и 5 кВт. Для бытового применения применяются в большинстве случаев с ограничением до 1 и до 2 кВт.

Как правильно подобрать датчик по этому параметру? Суммировать потребление всех ламп освещения, которые планируется подключить к датчику освещения. Для «запаса мощности» рекомендуется оставить примерно 30 – 40% от исходной мощности. То есть, если у датчика предел в 1 кВт , то не рекомендуется его нагружать более 600 – 700 Вт*ч . В противном случае – он прослужит гораздо меньше времени из-за постоянного перегрева фоторезистора и диодного моста.

Узнайте, а также ознакомьтесь с его описанием и разновидностями, в специальной статье на нашем портале.

Цены на датчики включения света

Датчик света

Где размещать датчик освещения

Подключенный датчик освещения размещать рекомендуется в том месте, где круглые сутки (имеется ввиду, весь световой день) попадают солнечные лучи. Если расположить его там, где от близ расположенных деревьев попадает тень, то датчик может срабатывать некорректно, особенно в пасмурные дни.

Видео — Устройство сумеречного датчика и фотоэлемента

Если датчик не имеет влагозащиты, то располагать его следует только в герметичной капсуле, но прозрачной. Пластиковая бутылка отлично подойдет на этот счет, можно использовать специализированные уличные боксы для электропроводки – в них предусмотрено крепление под кирпичную или бетонную стену. Если же класс защищенности IP67 или выше, то беспокоиться о влагозащите не нужно.

Ещё следует придерживаться следующих советов:

• не размещать вблизи датчика искусственные источники света, подальше от ламп и фонарей;
• не размещать на высоте менее 2 метров , в противном случае – на него может попадать от фар автомобилей;
• в доступном месте (датчик, а точнее – сенсор, необходимо регулярно очищать от загрязнений, снега для его корректной работы).

Как сделать датчик освещения самостоятельно

Датчик света для уличного освещения сделать самостоятельно вполне реально, потребуются лишь базовые навыки работы с паяльником, а также умение читать электрические схемы. Самый простой датчик состоит из двух транзисторов (типа КТ315Б ), фоторезистора, переменного резистора (он же выступает в качестве реостата для регулировки уровня срабатывания), а также реле (3-контактный, 2-х контактный подойдет для реле с ручным выключением). Единственный недостаток такого датчика освещения – это высокая вероятность ложного срабатывания из-за самоиндукции. Устранить такой недочет можно с помощью диода, которые будет «обрывать» возникающий индукционный ток.

Совет! Где найти схемы таких устройств? Их полно на тематических форумах радиолюбителей. В качестве примера можно привести самые распространенные датчики для их сборки в домашних условиях.

Если с чтением схем дела обстоят не лучшим образом, то можно приобрести готовую плату, но без фоторезистора, приобрести в Китае – на том же Aliexpress таковых предлагается огромное количество по цене от 10 – 15 рублей и выше. Останется добавить только необходимый вариант фоторезистора и припаять 3 входных проводника (можно провод или клеммник – что кому удобней).

Также для датчика необходимо смастерить защитный корпус, обязательно прозрачный, чтобы пропускать солнечные лучи к фоторезистору. Опять же – для этой цели подойдет пластиковая бутылка или стеклянная банка.

Такие платы фотореле можно купить на Алиэкспресс. Средняя цена — 25 рублей

Видео — Датчик света своим руками из комплектующих

Схема подключения датчика освещения — пошаговая инструкция

В датчиках освещения, как правило, имеется всего 3 контакта. Обозначаются тремя цветами: черный, красный, желтый (его могут менять на синий, коричневый, розовый, белый). На черный необходимо подавать фазу, на красный – ноль. Третий контакт – выходной, с него подается фаза на осветительный прибор (или распределительную коробку, с которой подключается уличное освещение). Дополнительный ноль для освещения берется непосредственно с щитка, его также можно вывести с любой другой электрической цепи дома.

Есть модели датчиков, у которых имеется 4 и 5 проводов. Они позволяют подключить сразу несколько линий, то есть, внутри фаза распределяется на 2 или 3 выходных контакта. Маркируются чаще всего аналогично: вход на фазу и ноль соответственно черного и красного цветов, остальные контакты – дополнительным цветом.

Но вышеуказанный принцип маркировки соблюдается далеко не всеми производителями, поэтому перед монтажом обязательно необходимо ознакомиться с приложенной инструкцией. В датчиках, где вместо входных проводов стоят клеммники вообще никаких обозначений может не быть.

В сумеречных реле принцип подключения аналогичный, но в большинстве моделей предусмотрен также выход на ноль. То есть, подводить его отдельно к освещению не нужно – провода выводятся непосредственно из реле. Но это является одновременно и недостатком – сам датчик получается массивным, под него приходится выделять отдельную распределительную коробку.

Внимание! Если производится подключение мощного фонаря (прожекторы, лампы накаливания мощностью 250 Ватт или более), то в схему добавляется магнитный пускатель – он как раз и рассчитан на прохождение через датчик пускового тока. Во многих сумеречных реле он предустановлен (указано в инструкции).

После установки останется только отрегулировать работу датчика. В большинстве моделей для этого предусмотрен регулятор под крестовую отвертку. Выполнять корректировку срабатывания следует в то время суток, когда и необходимо включать освещение.

Цены на аккумуляторные отвертки

Аккумуляторная отвертка

Итого, алгоритм подключения датчика будет следующим:

Шаг 1. Подвести электролинию в место установки датчика. Потребуется фаза и ноль. Не обязательно заводить с щитка, если общая нагрузка не будет превышать 0,5 — 1 кВт.

Шаг 2. Развести электропроводку для подключения освещения (если фотореле одно, то вывод с одной линии следует пускать на распределительную коробку). С места подключения фотореле выводится фаза, ноль заводится с щитка или другой линии электропроводки.

Шаг 3. Подключить фотореле по схеме, указанной в инструкции (предварительно обесточив линию).

Шаг 4. Подключить выход с датчика к линии освещения (выход — это фаза).

Шаг 5. Тестовое включение линии.

Шаг 6. Проверка работоспособности датчика, если необходимо — регулировка степени срабатывания.

Обзор популярных моделей датчиков уличного освещения

Что касательно производителей, то спросом пользуется продукция следующих брендов:

• Elko-EP;
• Euroelectric;
• Hager;
• Theben;
• ПромАвтоматика.

Во многих интернет-магазинах самыми продаваемыми являются следующие модели:

1. Euroelectric 10А NEW. Пластиковый корпус, есть настенное крепление, подходит для подключения одной линии. Максимальная сила тока – 10А, рабочая – до 6А (1,3кВт). Из настроек – только регулятор чувствительности. Одна из самых простых моделей, но весьма надежная. Средняя цена – 600 рублей.
2. ПромАвтоматика ФРА 1-10. Универсальное реле, подходит не только для уличного освещения, а для включения любых электрических приборов. Максимальная сила тока – 10А , стоимость – 400 рублей.
3. Theben LUNA 122 top2. Сумеречное реле с креплением под DIN-рейку. Профессиональная модель, масса настроек (чувствительность, отсрочка срабатывания, подключение дополнительных датчиков, функция таймера и так далее). Может использоваться для контроля уличного освещения на огромных участках с подключением в несколько раздельных линий. Средняя цена – 17 тысяч рублей.
4. Eurolamp ST-303WSR. Есть регулировка порога срабатывания, максимальная сила тока – 25А . Но обладает низкой защитой от проникновения влаги, поэтому устанавливается только в сухих местах или в защитный корпус. Средняя цена – 350 рублей.

Кстати, если изготавливать фотореле самостоятельно , то обойдется оно всего в 50 – 100 рублей – именно столько стоят все необходимые комплектующие в магазинах радиотоваров.

Заключение

Итого, датчик освещения с конструктивной точки зрения – достаточно простой прибор. Это тот же самый автоматический включатель, но в качестве индикатора в нем используется фоторезистор, реагирующий на степень окружающего освещения. При его правильном использовании (с добавлением энергосберегающего режима и датчика движения) на постоянном уличном освещении в течение года можно сэкономить свыше 2 тысяч рублей , так что устройство окупается достаточно быстро.

Продолжаю рассказывать про датчики в автомобиле, и знаете, сегодня он касается не двигателя, а поговорим мы о датчике света (или освещенности). Многие задают мне вопросы — что это такое, как он работает и возможно ли сделать самому. Нужно отметить, что вещь действительно «прикольная», я бы даже сказал полезная, как обычно расскажу все простыми словами, а в конце сможете посмотреть небольшое видео. НУ что же начнем …

Датчик света (освещенности) – это небольшой фотоэлемент (с небольшим реле), при помощи которого автоматически включаются или выключаются фары автомобиля – как правило, это передний ближний свет. Этот элемент замеряет уровень освещенности и принимает решение о включении или отключении ламп. Устройство полностью автономно и очень удобно, оно точно знает когда необходимо зажечь свет, например — вы заехали в долинный подземный переезд, сами можете не догадаться о свете, а вот датчик уже через несколько секунд среагирует. Также это происходит и в сумерках, сами водители, как правило — плохо ориентируются в этом времени суток, а электроника никогда не ошибается.

Что и говорить, машины становятся все более компьютеризированы, уже никого не удивить коробкой – робот, автоматическим поддержанием климата, автоматическим поиском радиостанций и т.д. Если честно — то скоро машины сами смогут ездить без водителя (у GOOGLE) уже есть такие разработки, и думаю это будет на нашем веку. Просто нажал кнопку на смартфоне, ввел координаты, и она за тобой приехала, что-то типа такси.

Датчик света это еще один шаг к электронному управлению машиной, работа по включению фар за вас!

Принцип работы

Как я уже писал это своего рода чувствительный фотоэлемент (с реле), он устанавливается под или на лобовое стекло автомобиля. Этот элемент замеряет освещение рядом с собой и принимает решение о включении или выключении фар, которое в свою очередь , либо на прямую в систему выключения. При пороговом значении, действия происходят практически мгновенно – обычно задержка 2 – 3 секунды. Вот почему если вы заехали в темный туннель, или подземный гараж, датчик сработает примерно через это время.

Если сказать простым и понятным языком – то это своего рода выключатель, который работает автоматически и замеряет уровень освещенности вокруг себя.

Обычно настройка ведется только на ближний свет фар автомобиля, дальний вам нужно включать самим. Потому как это просто не безопасно, он может ослепить машину, идущую вам на встречу.

Как работает

Если честно, то настроек всего две:

1) Это темный режим суток. Когда фары зажигаются только в темноте.

2) Сумерки. Когда лампы начинают работать при сумерках, когда не так темно.

Также можно настроить «включение-выключение» фар – например только ближний, ближний + противотуманки. Это реально удобно.

Обычно реализация работы таких датчиков на панели около руля. Если специальный режим «AUTO», а также обычные режимы для ручного включения.

Для активации переводим ручку в AUTO и все, он будет работать согласно заложенным в него настройкам.

Хочется отметить, что в некоторых машинах, применяется система задержки отключения фар. Например, вы заглушили машину в гараже вышли из нее, закрыли дверь, поставили на сигнализацию — а освещение еще работает! Сделано это специально для того чтобы осветить вам дорогу, например вы закрываете гараж ночью – чтобы было видно. После 3 – 5 минут фары автоматически выключатся. Также очень удобная система.

Например у моего друга нет освещения в гараже, и он часто ей пользуется в осенне – зимнее время, когда темнеет рано.

Кстати вот небольшое видео про тот который стоит у меня на автомобиле.

Какие бывают еще?

Нужно отметить, что датчики света, сейчас применяются не только в ближнем свете фар, но и в салоне или например в габаритных огнях грузовиков.

В салоне – он напрямую может регулировать уровень света, зажигать одну или обе лампы салона (спереди и сзади). Также удобно, если на улице светло, то зачем зря жечь лампы!

Специальные габаритные огни применяются в основном для подсветки грузовиков. То есть днем они не работают, даже когда включена подсветка – но стоит стемнеть, весь грузовик начинает светиться. Сделано для безопасности!

Можно ли установить своими руками

ДА конечно можно — вообще без проблем. Если у вас иномарка, в «бедной» комплектации в которой нет датчиков света, то посмотрите их в более «богатых». Если там они присутствуют, то просто вам нужно их купить и самому установить, ну или в крайнем случае на СТО.

Зачастую в панели приборов уже есть место для его крепления. Также, скорее всего вам понадобится другая ручка включения фар, в ней будет присутствовать режим AUTO. Или просто нужно будет сменить декоративную подложку, под ручкой. Как правило, режим также уже заложен.

Поэтому вся установка сводится к покупке датчика – если надо ручки – и подключению в специальную плату. На форумах по вашей модели эту информацию уже сто раз переживали, я в этом уверен.

Сумеречный выключатель, датчики освещения (освещенности) - это устройство для автоматического управления источниками искусственного (электрического) света. В зависимости от степени освещения окружающего пространства, датчик способен подавать сигнал для включения/выключения ламп, прожекторов, фонарей и других осветительных приборов. Правильно установленное и запрограммированное оборудование работает без участия человека. Иными словами, датчик света (сумеречное реле) представляет собой автоматический выключатель, который отслеживает и контролирует яркость освещения определенной территории или помещения. При возникновении сумерек он включит свет, а после восхода солнца - выключит. При использовании данного оборудования можно получить экономию электроэнергии до 10-15%.

Устройство, установка и принцип работы датчика освещения

Основная область применения датчиков освещенности - автоматическое управление светом. Их используют для автоматизации освещения в гаражах, подъездах жилых домов, на автодорогах, приусадебных территориях частных коттеджей и в других местах, где днем пространство освещается естественным светом, а при наступлении сумерек - электрическим.

Принцип работы датчиков освещенности заключается в отслеживании уровня светового излучения, попадающего в поле «видимости» прибора. Лучи света фокусируются с помощью фотоэлемента (светового реле) и направляются к детектору. Когда достигается определенный порог яркости (минимальный или максимальный), детектор создает напряжение, которое используется прибором в качестве сигнала для замыкания цепи и блокировки электрических устройств. Именно этот сигнал, получаемый в результате создаваемого напряжения, включает светильник при возникновении сумерек, а с наступлением рассвета - выключает его. С целью экономии в ночные часы возможно отключение датчика на определенное время.

Таким образом, любой датчик освещения (уличный, домашний) является фотодатчиком - первичным преобразователем, элементом регулирующего, сигнального, измерительного или управляющего устройства системы. Он преобразует отслеживаемую и контролируемую величину в сигнал, удобный для использования.

Требуемая освещенность, при которой срабатывает датчик света, составляет 5 - 50 люкс. Она может регулироваться в зависимости от места и условий установки.

Классификация оборудования

Датчики для автоматического включения освещение различаются по нескольким показателям:

• по размерам - бывают малогабаритными (встраиваются в осветительные приборы) и стандартными (устанавливаются самостоятельно);
• по способу управления - делятся на программируемые, автоматические, с функцией ночного энергосбережения, с возможностью принудительного отключения;
• по мощности нагрузки - до 1000, до 2000, 3000 Вт;
• по типу нагрузки - энергосберегающие, светодиодные, люминесцентные или лампы галогеновые 220В, накаливания 220В, галогеновые 12В с электронным трансформатором (либо с обмоточным трансформатором);
• по варианту исполнения - накладные (настенные), внутренней (встраиваются в электрощит на DIN-рейку) или наружной установки ;

В некоторых случаях для управления лампами также используется подключение датчика движения для освещения, который реагирует на присутствие человека.

В настоящее время распространены датчики освещенности таких марок, как CAREL , HAGER, ELTAKO, GIRA THERMOKON и других. Цена на датчик освещения зависит от типа, функций оборудования и производителя.
