Технические характеристики, размеры и вес сип панелей. Что такое сип панели? Описание, виды, применение и цена сип панелей Применение и монтаж

Время чтения ≈ 4 минут

В наше время при строительстве жилых домов и дачных коттеджей все больше внимания уделяют экономичности, экологичности и скорости возведения сооружений. Отличным материалом и одним из лидеров по эксплуатационным показателям и срокам монтажа являются СИП панели или SIP (Structural Insulated Panel) — конструкционная теплоизолированная панель (КТИ).

Благодаря своей современной технологии производства и грамотному комбинированию нескольких строительных материалов, они позволяют создать прочную конструкцию для создания стен и перекрытий с высокими показателями теплоизоляции.

Что такое СИП-панель?

Материал представляет собой структурно изолированную панель имеющую вид брикета с возможностью вырезать из него деталь любой формы. Состав панели состоит из двух основных компонентов. Это внешняя защита, изготовленная из ОСП и внутренний наполнитель в виде пенополистирола . В свою очередь, ОСП покрытие изготавливается из древесной стружки, спрессованной под высоким давлением, которая отлично защищает утеплитель, находящийся внутри СИП-панели. Пенополистирол, применяемый при изготовлении строительной конструкции имеет повышенные показатели жесткости, что позволяет выполнять панели с высокой прочностью.

Два листа ОСП и лист пенополистирола соединяются вместе по методу склеивания в заводских условиях. Именно производство на заводах позволяет создать оптимальные условия для выполнения склеивания. Высокое давление, во время склейки обеспечивает монолитность панели и долгий срок эксплуатации без расслоения. На заводе, возможно, выполнить стандартные типовые плиты так и специальные плиты индивидуальной формы под каждый проект.

Относительно толщины самой СИП панели и толщины защитного листа ОСП, они могут варьироваться в зависимости от нужд места применения. Стандартно толщина панели варьируется от 60 до 224 миллиметров, в зависимости от теплоизоляционных и прочностных нужд возводимой стены или перекрытия. Обычно СИП-панели с наибольшей шириной используют для внешних стен и перекрытий, где они будут обеспечивать максимальные показатели теплоизоляции и прочности.

Монтаж панели

Во всех панелях, изготовленных на заводе, сразу предусмотрен процесс монтажа с исполненными монтажными пазами по краям.

Панели между собой скрепляются по методу использования бруса с фиксированием саморезами, что обеспечивает надёжное и долговечное крепление.

Все швы между панелями будут обладать меньшими теплоизоляционными свойствами, поэтому для уменьшения показателей теплопроводности используют пену. Пена отлично заполняет все щели, между СИП гарантированно устраняя, холодный шов.

Свойства СИП панелей

Благодаря использованию в конструкции пенополистирола, панель имеет очень низкие показатели теплопроводности, что позволяет возводить помещения-термосы. Это свойство СИП панелей уже около 60 лет с успехом применяется в США и Канаде, позволяя изготавливать изолированные от внешней температуры помещения. Полная теплоизоляция позволят существенно снижать затраты на отопление или кондиционирование помещений, делая его более экономически выгодным.

Первый раз, сталкиваясь с технологией, создаётся впечатление малой прочности такой панели, ведь по отдельности каждый из компонентов СИП обладает малой прочностью по сравнению с кирпичом или бетоном. Но на самом деле сформированный и прессованный СИП имеет высокие технические характеристики, позволяющие в полной мере удовлетворить нужды любого жилого дома. В многоразовых экспериментах панель показала отсутствие деформации и разрушений, при поперечной нагрузке в 2 тонны и продольной нагрузке до 10 тонн. Особенно важны показатели продольной прочности, позволяющие использовать панель в качестве несущих стен для возведения зданий в несколько этажей.

Технические характеристики СИП-панелей

• теплопроводность материала 0,039 Вт/(м*К);
• время самостоятельного горения не более 4 секунд;
• не имеет запаха, не содержит веществ загрязняющих окружающую среду;
• температурный диапазон эксплуатации от -180 до +80 °C;
• водопоглощение при полном погружении в воду не более 3% от массы за час.

SIP – панель – материал для строительства домов по каркасной технологии. Благодаря недорогой стоимости и оперативности процессов, материал предельно востребован на рынке изделий, однако такая популярность имеет и свои оборотные стороны: нерадивые производители предлагают продукцию низкого качества, из-за чего создалось множество мифов вокруг данного штучного материала. Стоит разобраться, так ли хороши дома из сип панелей, что такое сип элементы и как отличить хорошую продукцию от плохой.

Что такое SIP

Структурно-изоляционная панель, состоящая из двух листов ОСБ по краям и сердцевиной из утеплителя – это материал, из которого возводятся дома по так называемой канадской технологии. Являясь готовым изделием, производимым в промышленных условиях, панели полностью готовы для строительства дома, могут быть разных размеров, толщины и допускается вариабельность утеплительного наполнения, что можно увидеть в видео-материале.

Скрепление листовых материалов производится посредством клеевого состава, при этом обязательно соблюдение технологических особенностей склеивания: любой пропуск чреват нарушением качественных показателей готового продукта. Именно поэтому склеивание производится под давлением 15-19 тонн, что позволяет использовать материал не только для обустройства стеновых конструкций, но и как плиты перекрытия, кровли.

Достоинства и недостатки материала

Преимуществами материала являются следующие показатели:

• Высокие показатели теплоизоляции. Характеристики энергосбережения сип панели заметно превосходят любые другие материалы: кирпич, камень, дерево.
• Малый вес, что позволяет обходиться более экономичным облегченным фундаментом для возведения дома.
• Оперативность строительных процессов доказана неоднократно: панели являются крупноформатным элементом и собираются по принципу конструктора, не требуя применения связующей смеси, бетона и прочего материала.
• Всесезонность постройки: погодные условия мало влияют на свойства изделий и технологии монтажа.
• Противодействие грибковым и плесневым организмам.
• Экономия на доставке материала, что связано с малым весом конструкций.
• Сниженная стоимость изделий по сравнению с традиционными материалами.
• Экологическая безопасность: в качественных сип панелях не используются вредные вещества.

Кроме всех достоинств, панельные элементы обладают невероятной механической прочностью, однако их можно без труда резать в любом направлении (это касается только действительно качественного материала).

А теперь о недостатках, как надуманных, так и реальных:

1. Горючесть. Правильно выбранный утеплитель, типа пенополистирола, не горит вовсе, если изготовлен из качественного сырья. В составе клеевой смеси присутствуют антипреновые добавки, а все соединительные брусы нужно обрабатывать огнезащитной пропиткой – недостаток легко минимизируется.
2. Грызуны. Ни мыши, ни крысы не едят пенополистирол, в котором содержатся вещества, отпугивающие данных представителей. Кроме того, верная сборка делает доступ к утеплителю недоступным.

Важно! Минимальные выделения фенолов легко перекрываются финальной фасадной отделкой, поэтому данная проблема также решается в короткие сроки.

1. Высокий шумовой порог. Да, звукопередача остается единственным недостатком, в отличие от звукоизоляции – она идеальна. Поэтому, придется подумать о дополнительных мерах, чтобы в дом не проникли шумы извне.
2. Сквозняки в местах соединений появляются от неправильной технологии сборки или пропуска шва, которые в обязательно порядке нужно запенивать.
3. Необходимость организации вентиляции, иначе дом превратится в «термос».

Минусы панелей искупаются достоинствами и широтой применения. Например, из материала можно строить как дома временного проживания, так и особняки для постоянного жительства. По своим сейсмостойким качествам, панели намного превышают любой другой материал, а если выбрать качественный продукт, то из элементов легко конструируются перекрытия и даже кровля.

Виды сип панелей

1. ОСП, ППС, ОСП – это одни из самых распространенных стандартов европейской панели. Плита 1,25 м шириной, 2,5-2,8 м длиной с толщиной облицовки и утеплителя в сумме равной толщине панели, что составляет для листов ППС: 100, 150, 200 мм, а OSB 6-25 мм. Производители чаще всего применяют ДСП толщины 9, 12 мм, причем размеры готовых изделий вариабельны и зависят от применения, например, для кровельных работ и плит перекрытия производятся более узкие элементы (625, 600 мм). При соблюдении технологии, данная стандартная модель способна выдержать нагрузку в 10 тонн вертикального формата и 2 тонны поперечного формата. Вес панели размером (мм) 2500*1250*174 равен 56 кг.
2. ЦСП, ППС, ЦСП – размеры этой сип панели 1,2 ширина и длина до 3,0 метров. Относится к классу горючести Г1, вес 120 кг. Специалисты утверждают, что применение данных элементов в строительстве позволяет получить дом, ничуть не уступающий функциональностью газобетонным блокам, однако СИП панели – это дешевле и практичнее, а также легче по массе. Но есть недостаток – хрупкость. Кроме того, данный вид изделий немного выше стандартных панелей.
3. СМЛ, ППС, СМЛ – это панели, в которых используется стекломагниевый лист, поэтому при размерах 1,22*2,44 м вес элемента 68 кг. Отличительное качество – армирующие слои, из-за чего плита имеет высокие показатели прочности. Более того, СМЛ не горит (присвоен класс НГ), просто пилятся, легко поддаются забиванию гвоздей, отделке и имеют отличную адгезию ко всем строительным штукатуркам. Показано применение элементов класса «Стандарт» для внутренних стеновых перегородок, а вот премиум-класс идеально подходит для обустройства внешних стен. Минус – подверженность агрессивному воздействию внешней среды.
4. OSB, MB, OSB – панели с минватой в качестве утеплителя имеют классические стандартные размеры, но при этом ширина утеплителя не может быть больше 150 мм, а значит, готовое изделие не бывает толще 174 мм. Экологичность минваты подтверждена, но вот вес намного больше, чем у других утеплителей. Плотность материала 115-150 кг/м3, вес панели до 90 кг, поэтому для возведения домов частного характера материал используется довольно редко. Часто производители заменяют ОСП на СМЛ, достигая исключительной пожаробезопасности продукта, но вот вес составит 110 кг, да и цена взлетает до небес.
5. OSB, ППУ, OSB – элемент также имеющий стандартные габариты со слоем утеплителя в 60 мм. Назвать конструкцию сип панелью сложно, так как технология разительно отличается от регламентированной. Пенополиуретан намного прочнее пенополистирола, но использование продукта в больших количествах финансово затратно, поэтому тут скорее исключение из правил, например, если необходим предельно тонкий слой утеплительного материала или строительство ведется в регионах с высокой влажностью, а значит, применение пенополистирола не рекомендуется.

Характеристики сип панелей

Стандартными размерами, как уже сказано, являются листы параметры которых: высота 2,5 метра, ширина 0,62-1,5 метра. Именно из элементов данных градаций просто и быстро собирается любая конструкция. Что касается толщины сип панелей, то допускается вариабельность показателей:

• для внешних стен 150-200 мм;
• для внутренних перегородок 50-70 мм;
• для крыш и перекрытий 100-200 мм.

Панели для обустройства внешних несущих конструкций подбираются с учетом региональных температурных показателей: чем холоднее зимой, тем толще должна быть стена. Исследования и опыты показали, что при ширине пенополистирола в 100 мм, сопротивление плитного элемента теплоотдаче составляет 2,7-2,8 Вт/ мС, что является нормой по СНиП. Увеличение показателя толщины повышает число сопротивления. Для примера, кирпичная стена с утеплителем в 400 мм (минвата) выдает показатель сопротивления в 2 Вт/мС, что значительно ниже сип-элемента стандартного размера.

Продукция с сечением в 224 мм превосходна и по другим параметрам:

1. Шумоизоляция 75 дБ, что превышает все известные показатели популярных строительных материалов.
2. Поперечное давление панели в 1,5 м составляет 150-250кг/метр.
3. Продольное давление 8-10 тонн. Для примера можно представить трехэтажный дом из камня, первый этаж которого выполнен сип панелями – плиты идеально выдерживают даже такую нагрузку.
4. Энергосбережение. Потеря тепла составляет 0,035-0,042 Вт/м2. Для примера: плитный элемент толщины 1664-170 мм способен заменить кирпичную стену, размер которой 2,3 м или бетонную с показателем 4,5 м (толщина).
5. Фундамент. Для строительства дома из панелей подходит свайный, ленточный мелкозаглубленный фундамент, а все потому, что плита имеет малую массу.

Материалы

Слоистые панели изготавливают из различных материалов, однако термин СИП чаще всего обозначает, что это:

• ориентировано-стружечная плита;
• фанера;
• гипсоволокно;
• гипсокартон;
• фибролитовая плита.

Что касается утеплителей, то они также могут быть различными:

1. пенополистирол;
2. стекловолокно;
3. пенополиуретан;
4. минвата.

Чаще всего встречается пенополистирол, обладающий следующими достоинствами:

Разобравшись, что такое сип панели, поняв размеры SIP панелей, стоит принять во внимание некоторые практические советы для выбора продукции высокого качества:

1. При отличии габаритных размеров, этот материал изготовлен с применением ОСП плиты канадского производителя, а материал значительно уступает характеристиками ОСП-3. Напомним, что стандартные размеры листов ОСП 2500*2800-3000*1250мм.
2. Визуальный осмотр выявил отслоение щепы или рыхлость структуры – лист непригоден.
3. Размер сип панели отличается по толщине утеплителя, требуйте сертификаты соответствия, иначе такое отступление от стандарта может говорить об экономии производителя на утеплительном материале.
4. Обрезок пенополистирола нужно поджечь, он должен прогореть не дольше 4 секунд после воздействия открытым пламенем. Если меньше – изолированный утеплитель в панелях данного производителя является горючим материалом и для возведения домов от такого материала лучше отказаться.
5. Резкий запах горящего утеплителя или плиты – причина насторожиться, так как ГОСТ не допускает включения в состав сырья вредных веществ, выделяемых при горении.

И, главное, хороший материал не может быть подозрительно дешевым. Хорошо понимая разновидности сип панелей, разбираясь что это такое и какая именно продукция нужна для строительства, несложно будет купить действительно качественный и практичный материал.

Панели из жестких листов обшивки с заключенным между ними утеплителем – материал, позволивший многократно ускорить и удешевить строительство.

Американский инженер и дизайнер Фрэнк Ллойд Райт, желая реализовать проект здания, где будут минимальные затраты на отопление, освещение и кондиционирование воздуха, в 30-х годах прошлого века изобрел композитную панель с сотовым наполнителем. Панели Райта имели недостатки, но были легкими, дешевыми и безопасными. Американские производители строительных материалов подхватили идею, технология их создания упростилась, панели начали массово выпускаться.

Материалы для изготовления панелей

СИП (SIP) – структурная изоляционная панель, применяющаяся при возведении каркасных сооружений. Средний ее слой - утеплитель, наружные - листы ОСП . Панели легко выдерживают нагрузку и обеспечивают надежную теплоизоляцию. Сегодня СИП-технология применяется для возведения жилых и коммерческих зданий во всем мире. Более 80% жилых домов в США, Канаде и Европе построены с использованием СИП-панелей.

Слоистые панели изготавливают из разных материалов (со стальными, алюминиевыми, асбестоцементными листами), но термин SIP чаще всего означает, что для внешних слоев используются древесные материалы:

• ориентированно-стружечная плита;
• лист из гипсоволокна;
• лист из гипсокартона;
• Green Board - фибролитовая плита .

Теплоизоляцию обеспечивают пенопласты:

• минеральная базальтовая вата;
• пенополиуретан;
• фенолформальдегидный пенопласт;
• пенополистирол.

Идеальную геометрию панелей фиксирует средний слой, он способствует жесткой фиксации деталей обкладки, усиливая все изделие.

Таблица: размеры, толщина и средняя стоимость

Преимущества использования СИП панелей в строительстве

Сейсмоустойчивость. Здания, возведенные из SIP-панелей, прошли неоднократные испытания. Их сейсмоустойчивость была проверена с помощью оборудования, способного имитировать землетрясение разной мощности.

Недостатки материала

Минусом СИП панелей считают горючесть материалов, из которых они изготовлены, экологическую вредность. Производители, имеющие авторитет на рынке, снабжающие свою продукцию сертификатами качества, предлагают экологичные SIP-панели, обработанные антипиренами. Выделение токсичных веществ таким материалом не превышает принятых во всем мире санитарных норм.

Несмотря на скепсис приверженцев традиционных для России строительных материалов, эксперты прочат технологии СИП повсеместное распространение благодаря возрастающему доверию потребителей.

Посмотрите видеосюжет канала Discovery о SIP-панелях:

Выделяют:

• Наружные стены дома. Они должны быть теплыми, чтобы защитить от холода.
• Несущие стены. Они должны быть прочными, чтобы нести нагрузку от веса дома. Несущие стены могут быть наружными и внутренними.
• Перегородки. Это межкомнатные внутренние стены, которые не несут нагрузку. Особенность перегородок состоит в том, что их можно сделать в любое время. На этапе отделки, например. Перегородки можно разбирать, переносить и т.п. С несущими стенами это делать опасно. Необходимо проконсультироваться со специалистом по прочности конструкций.

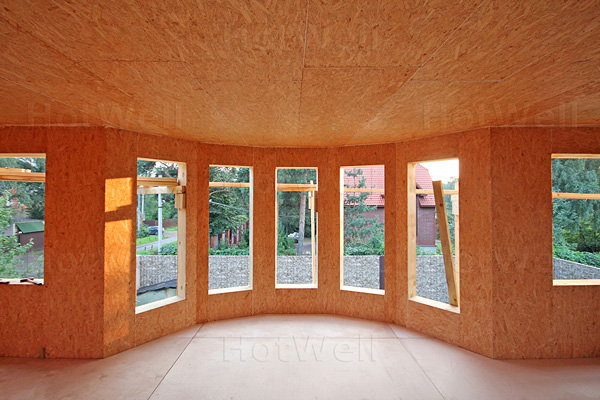

Э́ркер (нем. Erker) - выступающая из плоскости фасада часть помещения. Позволяет увеличить внутреннее пространство жилища, а также улучшить его освещённость и инсоляцию, в связи с чем эркер обычно остеклён, часто по всему периметру:

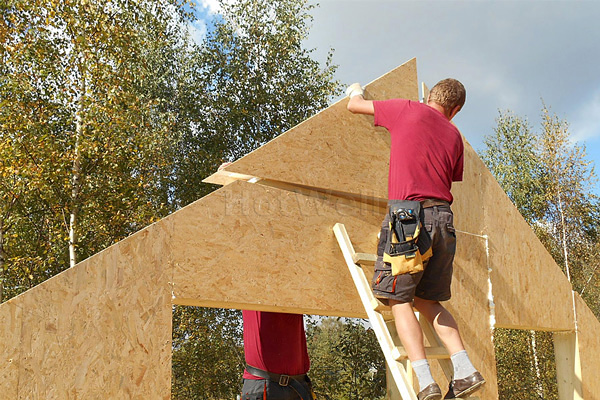

Фронтон или щипец - это треугольная стенка чердака или часть стены мансарды ограниченная скатами крыши:

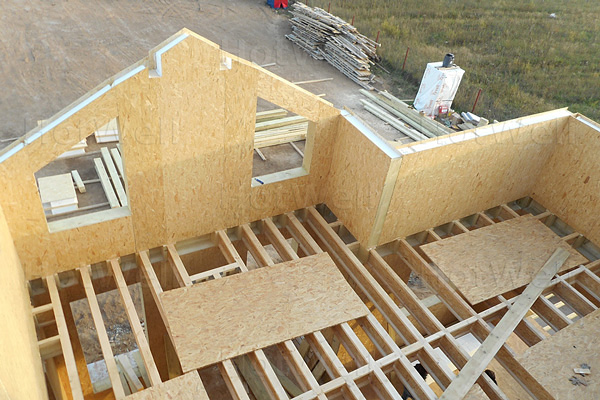

Платформенная сборка - это метод строительства домов, когда стены устанавливаются на перекрытие (нулевое и межэтажное):

Если стены СИП дома возводят на перекрытии (платформе), то высота потолков будущих помещений будет равна длине стеновых СИП панелей.

Для стен первого этажа чаще используют SIP панели длиной 2,8 м (евроразмер), а для второго - 2,5 м. В Северной Америке самый распространенный размер 2,44 м (8 футов) считается стандартной высотой этажа жилого дома.

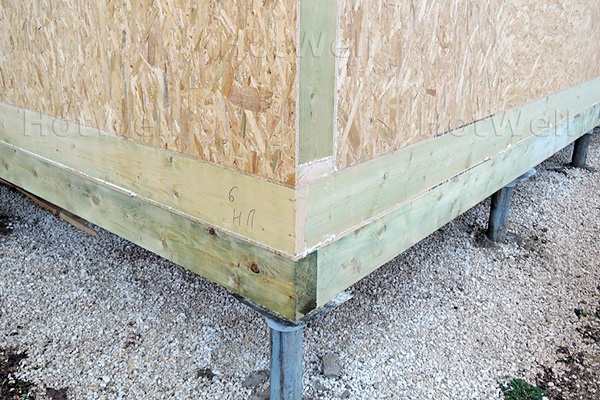

При платформенной сборке первая операция монтажа стен - это установка на перекрытие нижней обвязки СИП стен. Обвязка является направляющей для стен. Это доска соответствующей ширины, на которую нанизываются стеновые СИП панели. Для стен из СИП толщиной 174 мм мы используем доску 150х50 мм. Для стен из СИП 224 мм и 124 мм - доску 200х50 мм и 100х50 мм соответственно. Обвязка должна быть выполнена из доски камерной сушки , иначе будут щели.

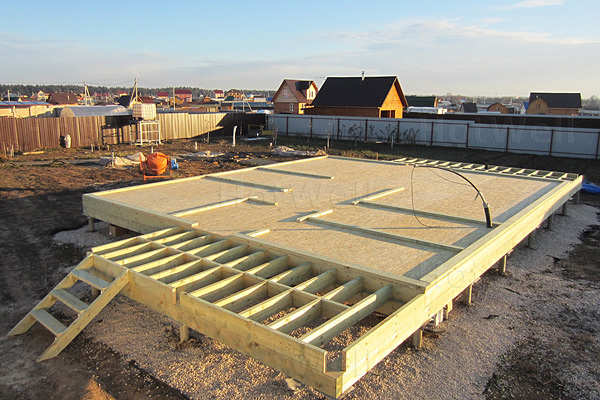

"Пирог" СИП дома на свайно-винтовом фундаменте (снизу-вверх): винтовая свая, оголовок, гидроизоляция, антисептированный брус обвязки 200х200 мм, нулевое перекрытие из СИП 224 мм, стена из СИП 174 мм.

Наружные стены

В доме из СИП наружные стены собирают только из СИП панелей.

Толщина наружных стен 174 мм - российский общепринятый стандарт, который перекрывает нормативные требования СНиП 23-02-2003 по теплозащите жилых зданий.

Более толстые стены мы тоже делаем довольно часто. Толщина наружных стен 224 мм - еще один шаг в сторону пассивного дома (не требующего отопления).

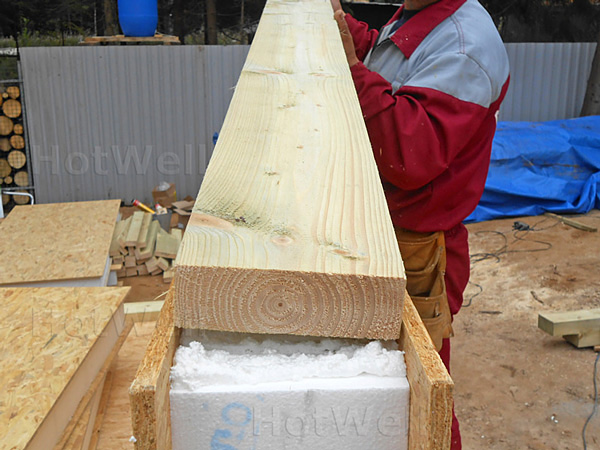

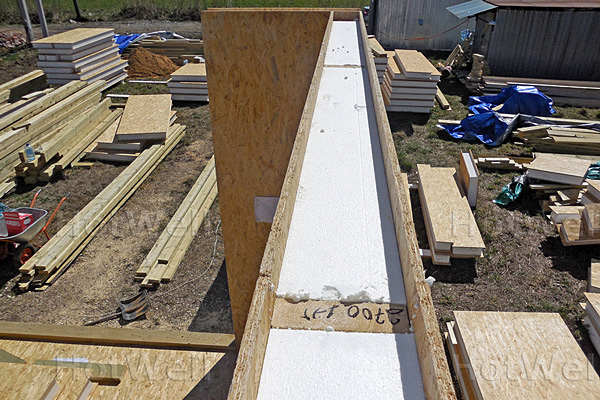

Стык стеновых СИП панелей выполняем по схеме шип-паз на стойке из бруса. Стыковочный брус изготавливаем на заводе из пиломатериала принудительной камерной сушки. Это предохраняет стены от образования щелей на стыке.

Новое техническое решение - сборка наружных стен из СИП панелей на прочном термобрусе , сегодня проходит "обкатку" на производстве и стройках Хотвелл. Стык СИП панелей на термобрусе не имеет мостика холода, что повышает энергоэффективность конструкции.

Толщина СИП панелей: как определить? Технология изготовления СИП панелей и строительство из них жилых домов была разработана в Канаде. Жители быстро оценили высокие теплозащитные характеристики этого стенового материала, скорость возведения и относительно низкую стоимость построек. Большинство регионов России располагаются в климатических зонах с низкими – до 35 градусов минусовыми температурами зимой и для строительства жилья требуются материалы, надежно защищающие в самые сильные морозы. Кроме этого, стены с высокими теплоизолирующими свойствами в жилых домах не требуют увеличения температуры теплоносителей в пики холодов и тем самым снижаются затраты на отопление. Так какова же толщина стен для зимнего проживания?

Современная СИП панель изготавливается под высоким давлением по принципу сэндвича из двух ориентировано-стружечных плит (ОСП) с наполнителем из пенополистирола между ними. Легкий пенополистирол с многочисленными воздушными капсулами показал себя очень эффективным утеплителем и, чем толще слой его в панелях, тем лучше в доме сохраняется тепло, а жесткие ОСП дают стенам прочность, а так же устойчивость к атмосферным и механическим воздействиям.

Производители выпускают изделия разных линейных размеров и толщины, поэтому застройщики имеют возможность выбрать и купить СИП панели нужных параметров. Толщина панелей с учетом десяти миллиметровой ОСП составляет 120, 170, 220 мм, а с ОСП-12 составляет 124, 174 и 224 мм. Ширина стеновых панелей одинакова для всех типоразмеров и составляет 1 метр 25 см.

Какие СИП панели надежней защитят

В Средней полосе России морозы могут достигать 30 градусов, но в проекты домов для постоянного проживания закладываются стены из панелей толщиной 174 мм, что равнозначно кирпичной стене в 2100 мм. Этого достаточно чтобы в доме было всегда тепло и отопление не требовало неоправданных денежных трат.

При строительстве зданий выше одного этажа, необходимы крепкие несущие стены и тогда используются толстые (224 мм) СИП панели, стоимость которых выше, но это оправдано строительными технологиями и нормами безопасности. Панели такой же толщины, но меньшей ширины в 625 мм используются для монтажа межэтажных перекрытий, полов и утепленных кровельных конструкций.

Ну, а в строительстве летних дач, пристроек, бытовок, хоз. блоков вполне себя оправдывают панели толщиной 124 мм, в них сохраняется комфортное тепло весной и осенью, а летом освежает приятная прохлада.

Планируя дом из СИП панелей, проект необходимо разрабатывать с учетом назначения будущей постройки и, соответственно, правильно подбирать толщину материалов для стен и полов. Не стоит переплачивать за слишком толстые панели и экономить, выбирая слишком тонкие изделия, а остановиться на оптимальном варианте. В доме, построенном из правильно выбранных СИП панелей, даже длительной зимой, будет сохраняться тепло, уют и поддерживаться комфортный микроклимат.
