Степлер плохо скрепляет как исправить. Мебельный степлер не забивает скобы. Строительные кабельные степлеры

Мебельный степлер с успехом заменил во многих сферах деятельности обычный молоток и гвозди. Его применение позволяет соединять одинаковые или разные по твердости материалы между собой, например, дерево, фанеру, пластик, полиэтиленовую пленку, ткань. При регулярном использовании инструмент может начать плохо работать или вовсе сломаться, но многие поломки легко устранить собственными руками. Для этого нужно ознакомиться с конструкцией скобозабивного пистолета, частыми его неисправностями со способами их устранения, а также запастись слесарными инструментами. Только в достаточно редких случаях ремонт потребует привлечения специалистов сервисного центра.

Скобозабивные пистолеты по типу энергии, с помощью которой забивается в поверхность материала крепеж, подразделяются на такие виды:

• механические;
• пневматические;
• электрические.

В быту в основном эксплуатируют механические и электрические модели тэкеров. Пневмоинструмент относят к профессиональной категории.

Механические модели

Любой мебельный степлер имеет в своей конструкции магазин под крепеж , внутри которого находится обойма с направляющими. В нее вставляют расходный материал при выполнении рабочих операций.

Магазины некоторых моделей имеют прозрачную вставку. Это удобно во время работы, потому что позволяет контролировать оставшееся количество крепежа.

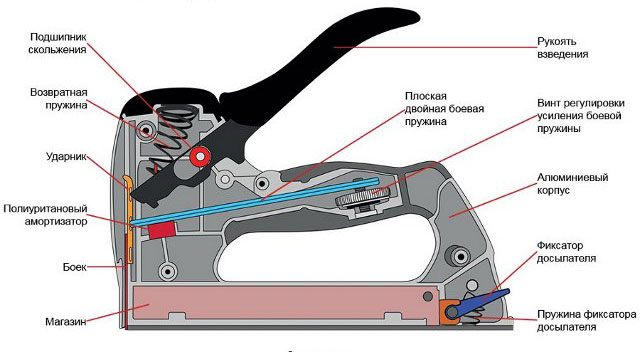

Устройство скобострела механического вида детально показано на фотографии ниже.

Ударно-возвратный механизм (боек) представляет собой пластину. Ее размер соответствует геометрическим параметрам используемых расходников. Боек прикреплен к ударнику — его форма определяется конструкцией тэкера. При этом ударник другой стороной соприкасается с пружиной, сжатие которой регулируется с помощью винта. Гашение ударных воздействий обеспечивается полиуретановым амортизатором, который расположен внутри корпуса.

Ручные скобозабиватели могут быть оснащены пружинами двух разновидностей :

• витой (показана на фото выше), устанавливаемой на недорогих моделях;
• пластинчатой (рессорного типа, фотография ниже), более мощной и дорогой по сравнению с первой.

Механический скобозабивной пистолет управляется рычагом (рукояткой). Он взводит ударно-возвратный механизм. Во время перевозки или при хранении от случайного срабатывания защищает предохранительная скоба.

Электрические и пневматические модели

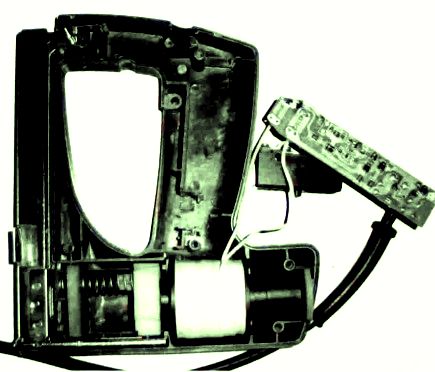

Устройство электрического тэкера, подключаемого к сети 220 V, представлено на фотографии ниже.

Цифрами обозначены следующие элементы конструкции:

• курок пусковой;
• предохранитель;
• рукоять для удержания инструмента;
• шнур питания;
• кнопка включения/отключения;
• механизм регулирования силы выстрела;
• магазинный толкатель;
• фиксатор магазина.

Внутри корпуса инструмента также находятся:

• электродвигатель, который взводит пружину;
• плата управления работой электромотора;
• ударный механизм.

У аккумуляторных изделий шнура питания нет. Питание электроинструмент получает от батарей.

Отдельные элементы конструкции пневматических скобозабивных пистолетов показаны на фотографии далее.

Внутри пневмоинструмента находится цилиндр с поршнем , а также воздухораспределительный узел. Сжатый воздух для функционирования строительного степлера поступает по шлангу, способному выдерживать большое давление, из компрессорной установки либо баллона. Поэтому, если возникают проблемы работы у пневматического тэкера, сначала надо проверить исправность компрессора с воздухопроводом.

Распространенные неисправности строительного степлера и их причины

Строительный степлер любого вида может начать плохо работать. При этом распространенные неисправности для рассмотренных разновидностей скобозабивных пистолетов одинаковые. Только причины того, почему произошла поломка, могут сильно отличаться — это связано с конструктивными различиями разных видов тэкеров. Рассмотрим, что делать в каждом случае.

Инструмент не работает – не вылетают скобы

Так, если электрический или механический скобозабивной пистолет не выстреливает скобы или гвозди, то причины могут быть следующие:

• пружина сломалась;
• проблемы с ударником.

У механических устройств также может износиться механизм зацепа взводного рычага с пружиной.

У электроинструмента есть еще такие возможные причины того, из-за чего крепежные элементы не выстреливаются:

• инструмент не включен в сеть 220 V;
• шнур с дефектом (нарушена его целостность);
• электродвигатель сгорел;
• управляющая работой электрического мотора плата вышла из строя.

Плата электрического степлера Novus J-165-EAD

Пневмоинструмент не выстреливает расходник в таких случаях:

• компрессор сломался либо не подключен к электросети;
• пробит шланг;
• закончился сжатый воздух в баллоне;
• проблемы с цилиндром, поршнем или воздухораспределительной системой.

Крепеж застревает

Расходный материл во всех моделях застревает по общим причинам:

• когда он не соответствует по своим размерам для эксплуатируемого тэкера;
• загрязнен крепеж или магазин изнутри;
• применяемый расходник с дефектами, например, погнутый.

Скобы забиваются не полностью или, наоборот, слишком глубоко

Любой скобозабивной пистолет не забивает скобы, гвозди либо штифты полностью, если регулятор глубины настроен неправильно . В таких случаях достаточно его правильно отрегулировать. У ручных и электрических устройств проблема также часто связана с износом пружины, а у пневматических – с прижимным механизмом или недостаточной величиной рабочего давления.

Если крепеж вбивается слишком глубоко, то причиной может быть пережатая пружина или высокое давление сжатого воздуха.

Важно! Давление сжатого воздуха при использовании пневмоинструмента можно повышать не более, чем до величины, указанной в инструкции по эксплуатации.

Во время выстрела вылетает 2 скобы

Когда степлер во время выстрела выбивает по две скобы, простейшей причиной проблемы является использование грязного расходного материала либо скоб, не соответствующих по размерам. У пневматических скобострелов неполадка может быть связана с нарушением подачи сжатого воздуха. У электрических и механических моделей проблема часто вызывается также износом бойка или деформацией ударника (либо его направляющих).

Случается также, что оборудование гнет скобы. Это также происходит из-за их низкого качества либо несоответствия расходника по прочности материалу соединяемых элементов.

Алгоритм разборки степлера и устранения проблем

Чтобы самостоятельно починить поломанный степлер для мебели механического типа, понадобятся такие инструменты:

• отвертки;
• тиски;
• надфиль или небольшой напильник по металлу;
• молоток;
• плоскогубцы.

В некоторых случаях может потребоваться также ручная пила по металлу или болгарка, при ремонте электроинструмента – мультиметр и паяльник с набором для пайки.

Для проверки свободы движения расходного материала внутри магазина достаточно просто открыть его либо вытащить толкатель.

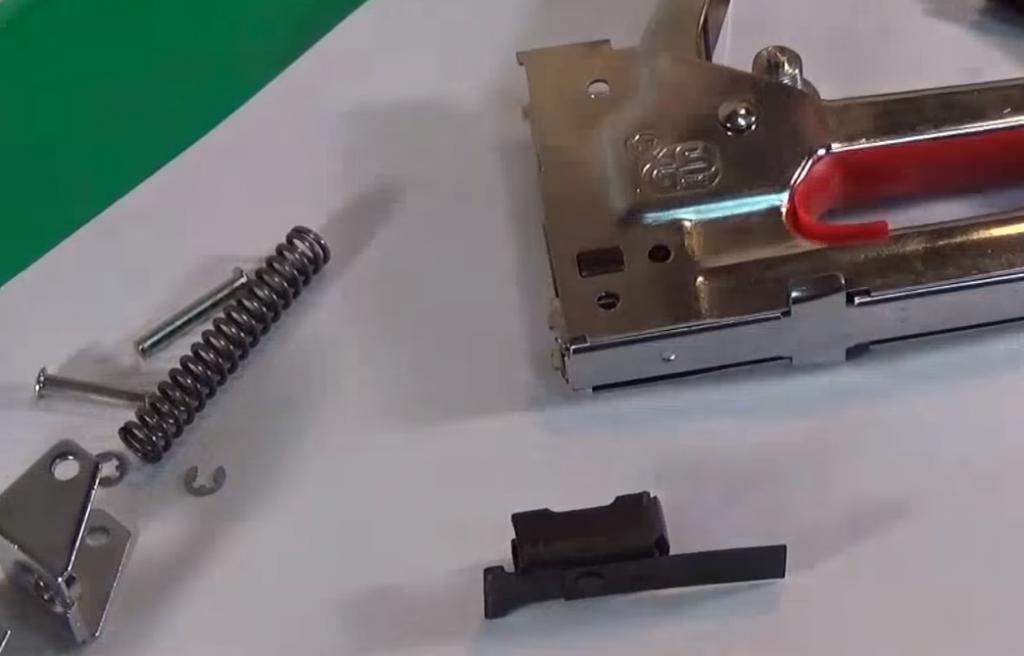

Замену пружины или ремонт изношенного ударного механизма выполняют в такой последовательности:

• достают оставшийся расходник из магазина;
• выкручивают винт, регулирующий силу удара;

• вынимают пружину;

• разбирают корпус инструмента, для этого снимают шайбы и вытягивают штифты;

• достают ударный механизм;

• если неисправность связана с пружиной, то заменяют ее;
• когда ударник изношен (имеется выработка в бойке или в месте соприкосновения с коромыслом пускового рычага), его зажимают в тисках и придают детали с помощью напильника или надфиля первоначальную форму;

• собирают в обратной последовательности инструмент, смазав при этом ударный механизм.

На ударном механизме может быть также сломан упор для пружины (фото ниже), и из-за этого скобострел плохо работает. В таком случае, чтобы устранить неисправность, понадобится приварить упор , используя сварку.

Ремонтные мероприятия не занимают много времени и часто не требуют финансовых затрат, зато продлевают срок службы скобозабивного пистолета.

Как разобрать и произвести ремонт пневматического скобозабивного пистолета, показано в видео далее.

Разборка и профилактическое техническое обслуживание электрической модели скобострела показана в ролике ниже.

Чтобы максимально продлить срок эксплуатации, необходимо хранить строительный степлер при следующих условиях:

• величине относительной увлажненности воздуха не превышающей 70%;
• температура должна быть выше +5 градусов по Цельсию;
• воздух места хранения не должен содержать паров щелочей или кислот, а также пылеабразивных включений.

Для того, чтобы отремонтировать степлер, во многих случаях нужно только правильно отрегулировать глубину выстрелов, настроив ее под определенный материал, а также использовать качественный, подходящий по размерам крепеж . Когда скобострел вообще не работает, потребуется выполнять более серьезный ремонт, часто сопровождаемый заменой сломанных или изношенных узлов. Выполняя ремонтные операции, обязательно следует помнить о личной безопасности: расходники вынимать, устройство ставить на предохранитель и обесточивать электрические и пневматические модели.

Еще совсем недавно самые разные обивочные работы выполнялись гвоздями и молотком. Больше всего это касается мебельного производства. Если перевернуть мягкий диван или кресло, то на задней поверхности уже нет шляпок гвоздей, в глаза бросаются специальные стяжки или скобы.

Эти новейшие устройства завоевали строительный рынок. Существуют даже степлеры, которые могут выполнять работу, используя мелкие гвозди. Молоток с гвоздями ушел в прошлое. Нет отбитых пальцев, не нужны мелкие гвозди. Как результат высокая производительность. Однако эта конструкция иногда выходит из строя, но расставаться с таким устройством жалко. Появляется вопрос, как починить строительный степлер, можно ли сделать это самостоятельно?

Работать таким инструментом гораздо удобнее, чем забивать гвозди молотком. Скорость работы увеличивается в несколько раз.

Прежде чем приступить к ремонту степлера, нужно ознакомиться с его конструкцией, разновидностями и основными критериями работы.

Основные разновидности моделей

Ручной степлер не требует тщательного ухода. Нужно лишь периодически смазывать его.

1. Ручные степлеры. В эту группу входят механические степлеры, оснащенные ручным приводом. Они подразделяются на несколько видов, за основу берется задача, которую нужно выполнить.
2. Скобозабивной молоток. Этот строительный степлер сильным ударом забивает скобу. Скорость такой модели намного выше ручных аналогов, однако точность забивания скоб оставляет желать лучшего. Такие скобозабивные молотки в большинстве случаев используют для:

• крепления утеплителя;
• укладки рубероида.

Другими словами, степлер применяют там, где на первое место выходит быстрота работы, а не ее точность.

Кабельный строительный степлер. Этот инструмент специально разработан для монтажа кабелей, выдерживающих нагрузку в 50 В. Диаметр кабеля для работы должен быть не больше 7,5 мм. При выборе такого степлера учитывается диаметр провода, с которым придется работать. Чаще всего кабельные устройства используются при большом объеме работы, когда требуется:

• зафиксировать кабель;
• проложить электрическую сеть;
• смонтировать коммуникационные линии.

Обычные модели. Этот инструмент уже стал классическим среди таких приспособлений. Он имеет ручной привод, который прижимается к поверхности, и после нажатия спускового рычага происходит забивание скобы в материал.

Электрические степлеры считаются одними из самых мощных, т.к. имеют усиленные пружины.

Комбинированные модели. Данный строительный степлер одновременно совмещает операции, которые выполняют различные виды степлеров, оснащенных ручным приводом.

Кроме представленных выше моделей, существуют также и другие разновидности этого инструмента. Они подразделяются на:

• профессиональные;
• бытовые.

Профессиональные модели отличаются своими положительными характеристиками:

• большой ресурс;
• эргономичность;
• нет пластиковых деталей.

К отрицательной стороне можно отнести высокую стоимость степлера.

Электростеплеры. Эта разновидность, получила широкое распространение для бытовых нужд. С электрическим степлером очень легко работать, достаточно просто подключить электричество. Однако стоимость такого степлера намного больше ручного аналога. Чтобы просто отремонтировать мебель не экономично покупать такую модель. Для этой работы больше подходит ручной степлер. Но если разговор идет о постоянном ремонте мебели, то лучше воспользоваться электрическим вариантом.

Пневматические модели. В основном такие инструменты используют в своей работе профессионалы. Для бытовых нужд такой строительный степлер не применяется. Забивание скобы происходит от пневматического удара. Такой воздушный способ используется на производстве, где работает воздушный компрессор.

В случае особой необходимости можно установить собственный компрессор, но лучше приобрести компактную модель, габариты которой соответствуют размерам небольшого чемодана. Для выполнения работ понадобится только электрическая сеть.

Цена подобных приспособлений неимоверно высока. В связи с этим устройством пользуются профессионалы, которые ремонтируют мебель. Такой пневмостеплер встречается также и у частных производителей.

Вернуться к оглавлению

Материалы, необходимые для работы степлера

Пневматический степлер работает при помощи компрессора со сжатым воздухом.

Обычно когда употребляют термин «тип скобы», имеют в виду ее толщину. Имеет разные размеры и ширина скоб. В странах Европы чаще всего пользуются скобами:

• толщина — 0,75 мм;
• ширина — 11,4 мм.

В основном выпускается очень много разновидностей скоб с самыми разными габаритами. Выбор расходного материала полностью зависит от поставленной задачи. Например, для создания высокой нагрузки больше всего подходят длинные скобы. Для крепления не очень прочного материала, например, полиэтиленовой пленки, лучше воспользоваться скобами большой толщины. Когда фиксируется кабель, выбор скобы зависит от его диаметра.

Если вы работаете фирменным степлером, необходимо обязательно приобретать фирменные скобы. Они во многом отличаются от своих обычных собратьев. У них много положительных качеств, отсутствует коррозии.

Эти скобы изготовлены из нержавеющего материала, имеют оцинкованную поверхность. Помимо того:

• великолепно заточены;
• они соответствуют всем чертежным данным;
• стапель отличается абсолютной точностью;
• имеют гарантийный срок.

Наличие гарантии говорит об оригинальности и качестве такого материала.

Вернуться к оглавлению

Пользоваться таким устройством всегда приятно. Установил скобы в магазин, прижал степлер, надавил на рычаг, и все — материал надежно закреплен. Но бывают случаи, когда скобы не вылетают из-за зарядника. Остается только след от ударника. Вывод один — необходимо его отремонтировать. Для этого нужно разобрать степлер в определенной последовательности:

• удалить регулировочный винт;
• убрать пружину;
• снять защитный кожух.
• удалить штифты;
• снять стопорные шайбы.

Для выполнения ремонтных работ потребуются:

• плоскогубцы;
• отвертка;
• молоток;
• тиски;
• напильник.

После проведения такой работы можно будет рассмотреть ударник. Основной поломкой инструмента является выработка упорной площадки корпуса ударника. С ее помощью обеспечивается совместная работа спускового рычага и ударного механизма.

Ударник представляет собой основную исполнительную деталь степлера. На него давит мощная пружина, усилие которой может регулироваться специальным винтом.

Под углом в 90° относительно ударного устройства закреплен зарядный карабин. В нем расположены скобы, постоянно воспринимающие воздействие пружины. В нерабочем состоянии скобы оказываются закрытыми специальной пластиной, прикрепленной к корпусу.

За совместную работу ударника, совмещенного с заряжающим устройством, отвечает спусковая система. Она имеет в своем составе:

• взводящий рычаг;
• мощную пружину;
• коромысло.

Чтобы забить скобу, необходимо нажать на рычаг. Кронштейн коромысла поднимет ударник. Пружина перестанет сжиматься, когда скоба поступит в механизм бойка. С большой силой ударник ударит по скобе, она попадает в основание.

По сути дела, главным критерием нормальной работы строительного степлера является соответствие нескольких операций:

• взвод ударника;
• подача скоб.

https://youtu.be/mSQ9Oqg45vA

Работа ударника должна проходит синхронно с коромыслом. Если такого не произошло, значит, выстрел сделан «вхолостую». Иначе говоря, произошел взвод спускового устройства и его срабатывание, однако ударник в это время не смог захватить скобу. Происходит именно так, когда сильно изнашивается упорная площадка выступа ударника.

Для ремонта потребуется немного времени. Нужно зажать ударник в тиски. Обычным напильником заточить выступ и придать ему первоначальную форму.

Аналогичными действиями можно значительно продлить срок эксплуатации степлера. Нужно просто делать такую ремонтную операцию сразу же после того, как пистолет начнет работать «вхолостую». При ремонте пластина ударника будет укорачиваться, так как ее все время нужно будет подтачивать.

Что вы делали еще сравнительно недавно, когда вам нужно было поменять обивку мягкой мебели или прикрепить пергамин к каркасу строящегося дома? Брали в одну руку молоток, в другую — гвозди, а потом долго и нудно «тюкали» по ним, а иногда и по пальцам.

Сегодня уже мало кому захочется выполнять столь простые операции допотопным способом, особенно при большом объеме работ. Ведь для этого есть степлер — механический скобозабивной пистолет пружинного действия.
Ну, а если инструмент вдруг отказал, не спешите его выбрасывать — ремонт может оказаться совсем несложным.
Работать степлером одно удовольствие — зарядил в магазин блок скоб, приставил пистолет к нужному месту, нажал на рычаг — через мгновение материал надежно прикреплен к основанию. Когда мне понадобилось утеплить мансардное помещение дачного домика Изолоном (пенополиэтиленом) толщиной 10 мм, я нарадоваться не мог — настолько облегчил мне задачу степлер. Около 70 м 2 материала я прикрепил к скатам крыши в считанные часы. Однако когда до завершения работы осталось совсем немного, инструмент начал «дурить» — нажимаю на рычаг, а вместо скобы только отпечаток пластины ударника. Проверил зарядное устройство — магазин полон.

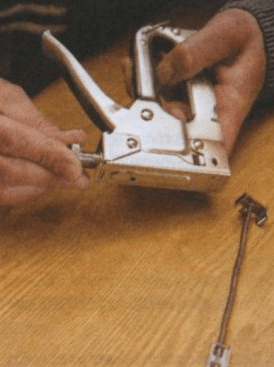

Стал разбираться в чем дело (фото 1. 6).

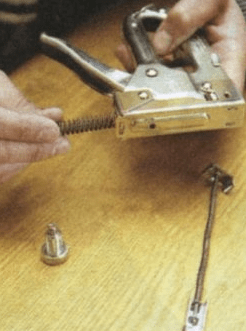

Разрядил магазин, вывернул регулировочный винт, а затем извлек пружину ударного механизма. После этого снял защитные кожухи корпуса пистолета, освободив вначале штифты от стопорных разрезных шайб, и подобрался к ударнику. Причина неисправности сразу стала ясной — выработалась упорная площадка корпуса ударника, обеспечивающая взаимодействие ударного механизма с коромыслом спускового устройства.
Чтобы это стало более понятно тем читателям, кто столкнулся с подобной проблемой, но еще не разобрался в ее причинах, попробую в двух словах пояснить принцип действия скобозабивного пистолета (см. рис.).

Типовая конструкция степлера — скобозабивного пистолета

Главный исполнительный элемент степлера — ударник. Он находится под действием мощной пружины, степень сжатия которой регулируется с помощью соответствующего винта.
Перпендикулярно ударному механизму расположено зарядное устройство (магазин), в котором под действием пружины находятся скобы. В нерабочем положении они заперты «бойком» (пластиной, приклепанной к корпусу ударника).
Взаимодействие ударника с зарядным устройством обеспечивает спусковое устройство, состоящее из рычага взвода, коромысла и двух возвратных пружин.
Когда вам нужно вбить скобу, вы нажимаете на рычаг. При этом коромысло своим «клювом» захватывает ударник за выступ в корпусе и поднимает его, сжимая пружину до тех пор, пока очередная скоба не окажется в створе с бойком. После этого находящийся под действием сжатой пружины ударник срывается с продолжающего движение по дуге клюва коромысла и «боек» с силой вгоняет скобу в основание.
Таким образом, главное условие правильной работы пистолета — согласованность двух процессов — подачи скоб и взведения ударника. Ударник не должен срываться с коромысла раньше времени. Если это происходит, пистолет «стреляет вхолостую», т.е. спусковое устройство взводится и срабатывает, но скобу ударник не захватывает. Именно такая ситуация возникает, когда вырабатывается упорная площадка выступа корпуса ударника.
Ремонт этой неисправности займет несколько минут. Достаточно зажать ударник в тисках и, вооружившись напильником, восстановить первоначальную форму выступа (фото 7).
Таким же способом можно увеличить ресурс пистолета в несколько раз — достаточно повторять подобную операцию каждый раз, как только пистолет снова начнет «стрелять вхолостую». Одновременно придется подтачивать (укорачивать) пластину ударника.
Так что не спешите расставаться со своим инструментом — он еще послужит, если вы не пожалеете немного времени на его ремонт.

Как отрегулировать механический, ручной степлер (скобострел), чтоб добивал скобы?

Я встречал два варианта исполнения степлеров по регулировке, оба пришлось регулировать.

Сразу скажу, что все эти инструкции особо не помогли, пришлось извести примерно десяток скрепок, чтобы добиться наилучшего результата, а потом по ходу работы подрегулировать его через каждые 15-20 ударов. Поэтому процесс регулировки — это постоянное действие во время использования.

Ещё момент — один строитель посоветовал после работы расслаблять пружину, чтобы не было на неё напруги в процессе хранения, это причина того, что перед каждой работой нужно его регулировать.

Регулировочный винт находится сверху степлера, внутри по всей длине стоит прямая пружина, давящая на боёк. Если винт закручивать по часовой стрелке, то удар будет сильнее и соответственно скрепка будет заходить глубже. Откручивая регулировочный винт против часовой стрелке, удар ослабевает.

В этом варианте степлер исполнен посредством пластинчатой пружины, именно она давит на боёк и регулирует силу удара. Регулировочный винт находится под ручкой. Точно не помню в какую сторону необходимо крутить этот винт, попробуйте сами. Когда его крутишь, то пластинка изгибается и давит на боёк, либо происходит обратное действие.

система выбрала этот ответ лучшим

Если степлер (скобострел) не добивает скобы, то нужно подтянуть регулировочный упорный винт, который больше сожмёт ударную пружину и усилие при работе будет больше, регулировка предназначена для того, чтоб степлер (скобострел) мог использовать меньшие по длине скобы и не портить (повреждать) поверхность.

Так что закручивайте до упора регулировочный винт и всё будет нормально!

Вот только если степлер (скобострел) не рассчитан, на длину скоб и не может их добить в силу своих конструктивных особенностей или уже прямо скажем существенного износа (проседания пружины или расшатывания механизма), то тут уже ни чего не исправить, его нужно выбросить в утиль, так как работать им будет одно наказание!

Вот схема механического (ручного) степлера.

Чтобы он добивал скобы надо сжать пружину.

Пружина сжимается винтом который чаще всего находится вверху самого изделия, то есть в доступном месте.

А регулируется простой закруткой, закручиваете винт, скобы забиваются сильней, раскручивайте, удар слабей.

Регулировать надо отталкиваясь от того с какими материалом работаете, можно предварительно потренироваться где-то на не нужном куске.

Тут могут быть конечно свои нюансы, одно дело к примеру ткань прибивать к деревянному каркасу и другое дело вагонку ПВХ.

Если болт регулировочный пережать, то скоба может насквозь пробить вагонку ПВХ (скобы крепятся в шип вагонки).

Если постоянно работаете степлером с одним материалом, то нет смысла постоянно крутить этот болт, выставили и работаем, надо заменить скобы, меняем и винт не трогаем.

Если регулировка с нуля (новый степлер) то регулируем от минимума к максимуму, работая с таким же, но черновым материалом (например кусок той же вагонки ПВХ), как только визуально, устроит глубина захода скобы, так и прекращаем регулировку.

Строительный степлер не выстреливает скобы

Люди делают дома ремонт или ведут деревообрабатывающую деятельность, используя сверхмощные строительные степлеры, чтобы прикрепить кусочки дерева и другие материалы. Они могут стрелять гвоздями и скобами при нажатии ручки. При использовании строительных степлеров необходимо использовать правильный размер и количество скоб. Если строительный степлер не выстреливает скобы, изучите его для выяснения вопроса.

Степлер не выстреливает скобы: инструкция

1. Проверьте количество скоб в степлере, если ни одна не выходит. Посмотрите через боковое смотровое окно степлера. Заправьте степлер, если не видите никаких скоб внутри.

2. Поверните степлер с ног на голову. Нажмите на защелку. Потяните ее, чтобы открыть и увидеть, сколько скоб есть в наличии.

3. Проверьте размер скоб, чтобы определить, подходят ли они для степлера. Замените на новые скобы, если Вы не используете надлежащий размер. Положить их в степлер заостренными концами, обращенными в емкость.

4. Вытащите скобу, если она застряла в проеме, откуда должна выйти. Подденьте изогнутые и угловые скобы кончиком ножа до легкого снятия.

Пятница, Август 8, 2014

Как выбрать, эксплуатировать и ремонтировать мебельный степлер

Виды мебельных степлеров

Разновидности степлеров по типу прилагаемого усилия:

электрические. Могут быть двух видов:

• аккумуляторные. Удобны тем, что мощнее механических и не нужен электрический кабель. Но из-за наличия аккумулятора увеличивается вес и стоимость. Да и ресурс батареи ограничен количеством забиваемой оснастки;
• с подключением к сети. Нет разряжающейся батареи, но есть кабель, который нужно везде таскать. Или подключать к удлинителю;

пневматические. Самые мощные степлеры. Работают за счёт давления сжатого воздуха. Имеют шланг для соединения с компрессором, а иногда и электрический кабель. Поэтому неудобны для бытового использования. Применяются на производстве и в строительстве. Имеют высокую стоимость.

Механические степлеры бывают:

• с витой пружиной. Имеет слабый выстрел. Позволяет работать только с мягкой древесиной. Даёт ощутимую отдачу в руку. Ресурс до 12000 выстрелов;

Степлер с витой пружиной

с рессорой. Имеет меньшую отдачу. Нужно прилагать меньше усилий для работы. Удар сильнее. Ресурс до 75000 выстрелов.

Степлер с рессорой

• бытовые. Это механические и дешёвые маломощные модели электрических степлеров;
• профессиональные. К ним относятся более мощные электрические и пневматические инструменты.

Виды степлеров по типу оснастки:

• скобозабивные. Используются для бытовых работ;
• гвоздезабивные. Применяются для профессиональной и бытовой деятельности. Работают с крупными скобами и гвоздями. Длина оснастки более 12 мм;
• универсальные. Могут работать с плоскими и круглыми скобками, гвоздями и шпильками.

Для оптимального выбора степлера нужно решить для себя следующие задачи:

• частота использования инструмента: каждый день или время от времени;
• места использования: помещение, улица. Есть ли там электричество;
• нужна ли вам точность забивания оснастки;
• материалы, с которыми планируете работать.

В зависимости от назначения и условий работы выбирайте тип степлера:

• для нечастой работы с нетвёрдыми материалами подойдёт механический степлер;
• если вам не требуется точность в установке скоб и есть возможность замахнуться, то подумайте о выборе ударного степлера. Он лёгок. Крепится к монтажному поясу;
• для большого объёма работ в местах, где нужна мобильность, присмотритесь к аккумуляторному инструменту;
• если будете работать в помещении с розеткой и не хотите переплачивать за аккумулятор, покупайте степлер с подключением к сети;
• если вам нужен стационарный мощный прибор, не задумываясь берите пневматический инструмент.

На какие характеристики обратить внимание при выборе степлера:

• наличие регулятора силы удара. У механического инструмента два вида регулирования: минимальный и максимальный или плавная настройка. У электрического до 6 режимов. Настройка производится программным переключателем. Чем тоньше материал, тем меньше сила удара, иначе образуются вмятины;
• двойной удар. Его имеют только электрические степлеры. Для твёрдых материалов применяется большая оснастка, которая не забьётся сразу. Механизм двойного удара сам это определяет и срабатывает второй раз. Если такого механизма нет, то вы сразу не увидите, что шляпки гвоздей не забились до конца;
• извлечение крепежа с помощью степлера. Если есть эта функция, то для удаления некачественно забитой оснастки не придётся это делать вручную или гвоздодёром;
• материал корпуса. Степлеры из конструкционной стали весят больше пластиковых;
• резиновые вставки на рукояти. Их наличие уменьшает отдачу инструмента, и рука меньше устаёт;
• тип аккумулятора:
  • никель-кадмиевые подходят для низких температур. Но имеют эффект памяти, поэтому быстро разряжаются. Их используют в недорогих моделях;
  • литиево-ионные. Дольше держат заряд, но хуже переносят механическое воздействие;
  • никель-металлгидридные. Лёгкие и имеют большой ресурс заряда;
• количество ударов. От этой характеристики зависит время работы аккумуляторных степлеров;
• мощность инструмента. От неё зависит количество ударов в минуту. С увеличением мощности растёт скорость работы устройства;
• вид крепежа. Выбирайте степлер с крепежом, который подходит для ваших целей.

Выбор скоб для степлера

При покупке скоб вы должны знать, какие скобы подходят к вашему степлеру. Тип оснастки указывается на упаковке, в инструкции и на корпусе инструмента. У скоб есть характеристики, которые надо учитывать при выборе:

• форма. Она может быть П-образной или полукруглой. Последняя используется для монтажа кабеля;

тип заточки концов:

• заточенные. Для забивания таких скоб требуется меньше усилий;
• незаточенные. Чаще заминаются и не всегда забиваются до конца;

размер оснастки. Гвозди и скобы для степлеров делятся на типы и обозначаются числом. Каждому типу соответствуют свои размеры:

• высота H;
• ширина L;
• толщина W.

  Самый распространённый расходник - это П-образные скобы, имеющие маркировку «Тип 53». Нашли своё применение в перетяжке мебели текстильными материалами и в соединении изделий из дерева, фанеры, ДСП и оргалита. Скобы 140-го типа на втором месте по востребованности. Они короче и толще. Благодаря увеличенной площади соприкосновения с соединяемым материалом, уменьшают вероятность разрыва материала в месте крепления к основе. Поэтому они удобны при работе с тонкими деталями: тканями, плёнкой ПВХ, а также с деревом, фанерой, ДСП и оргалитом. Полукруглые скобы имеют два типа.

  Типы полукруглых скоб

  Как ручным степлером забивать скобы в фанеру? Есть ли регулировка удара?

  Т-34 написал.
  Дельных советов один на сотню болтовни.

  Дельный совет мог быть один-приобрести правильный инструмент+правильные скобы или отнести в мастерскую по ремонту мебели-там бы при вас за 5 минут и за 100 рублей одно сиденье сделали. Но вы ведь хотели выкрутиться тем, чем есть, не вкладывая ни денег ни труда. Потому и промудохались. Когда-то я по непониманию взялся сверлить дешёвым сверлом и ударной дрелью бетон-тоже промудохался-полная аналогия с вами. Потом открыл для себя что существуют перфораторы с бурами, которые тот же бетон сверлят без проблем.

  Т-34 написал.
  Облазил все — порядочных скоб не нашёл»
  Анализ рынка Каширский Двор показал, что ручные механические степлеры в принципе все одинаковы.

  Напоминает анекдот:»Сколько не хожу в нашу пивнушку-всё никак приличную девушку не встречу». Те дешёвые степлеры с рынка для чего предназначены? Плёнку полиэтиленовую к парнику прибить, или плёнку для пароизоляции при строительстве, не больше.

  Думаю у Вас главная проблема в том,что степлер не упирается в жесткое основание,удар получается мягким и скоба не входит до конца.По своему опыту скажу,что в10 мм. фанеру степлер от Центринструмента,Боша,и какой-то Новус вгоняют практически одинаково. Примерно из 10 скоб одна гнётся. Сейчас у меня кстати скобки Зубр,Стаер,Новус и стронг вроде.

  sanya1965 написал.
  для фанеры и плотных материалов подходят супертвердые скобы.

  Кстати,даже у хренового Стаера есть скобы-Супер хард. Довольно неплохие.

  Т-34 написал.
  Регулировку так и не понял. То одну забьет по самые уши, потом десяток чуть воткнет. Потом по новой, на одну вбитую — пять воткнутых

  Это Вы пробовали забивать просто в одну фанеру?Если так,то просто степлер хреновый.

Мебельный степлер или, как его еще любят называть, стробострел - очень нужная вещь. Но иной раз, даже будучи недавно купленным, он начинает работать неправильно и либо не вгонять скобы в дерево полностью, либо они вовсе застревают в инструменте. В большинстве случаев это «лечится» простой настройкой или связано с неправильным использованием инструмента. Но бывают ситуации, когда степлер уже отработал свой ресурс до такой степени, что детали в нем попросту износились либо их со временем повело. Как починить степлер, чтобы он вновь стал работать, как прежде, и возможно ли это сделать в принципе?

Принцип работы степлера

Любому сведущему в механике ясно как работает этот инструмент. Понятно, что забиваться скоба может только ударным механизмом, приводимым в движение мощной стальной пружиной. Она взводится нажатием на рычаг взвода. Когда сжимаем ладонь происходит сжатие пружины. В какой-то момент рычаг освобождает пружину и та, мгновенно распрямляясь, приводит в действие ударный механизм, который, ударяя по скобе, забивает ее в нужный материал.

Две основных разновидности и их устройство

Но для того чтобы приступить к ремонту степлера или по неполадкам понять, что в нем может «сломаться» или стать причиной этих неполадок, следует ознакомиться со схемой строения степлеров подробнее. Вашему вниманию представлены две разновидности механических мебельных степлеров, которые имеют наибольшее распространение. Самым распространенным является этот вариант, в котором винт настройки пружины располагается сверху.

Вот еще одна разновидность степлеров, где винт усиления натяжения пружины находится под рукояткой. Это более редкая разновидность.

Видно, что принцип работы у обоих механизмов схож, а потому настройка и ремонт будет почти одинаковым, равно как и причины возникновения проблем с работой инструмента.

Проблема неполной забивки скоб

Такая вещь решается простой настройкой инструмента. Если степлер не забивает скобы, ремонт не понадобится. Достаточно довернуть винт настройки пружины. Чем сильнее вкручен винт, тем под большим напряжением будет находиться пружина и при следующем спуске добьет скобу до конца.

Если же проблема не в настройках и до этого степлер нормально работал и вдруг перестал, скорее всего, проблема в том, что одна из очередных скоб была замята и застряла в прорези. Раз за разом ударный механизм ударяет по ней, но та застряла прочно, тем самым не давая прижимному устройству магазина вывести на «стартовую» позицию следующую скобу. Здесь нужно открыть магазин и извлечь замятую скобу. При следующем выстреле все встанет на свои места.

Скобы в магазине есть, но степлер их не забивает

Как починить степлер в такой ситуации? Скорее всего, в этом случае нужно просто смазать головку прижимного механизма скоб. Следует открыть магазин, вынуть скобы, капнуть масло на досылатель и разработать его. Когда вы удостоверились в том, что досылатель скользит в откидной раме магазина превосходно, вновь зарядите скобы и протестируйте инструмент.

Проблема с гнутыми скобами

В этом случае материал слишком плотный для выбранных вами скоб. Это лечится либо покупкой более крепких фирменных скоб, сделанных из качественного металла, либо заменой более длинных на более короткие. Скобы с короткими ножками в плотный материал войдут без каких-либо деформаций, а держать будут почти так же, как и длинные, за счет твердости древесины или иного материала, в который они вбиваются.

Проблема выдачи сразу пары скоб

Как произвести ремонт степлера своими руками, если он начал выдавать сразу по паре скоб? Эта проблема посерьезней. Ввиду неправильной эксплуатации или с течением времени боек ударного механизма может деформироваться. Если металл, из которого сделана ударная часть механизма был некачественным, что относится почти ко всем дешевым и китайским моделям, его боек может либо расплющиться, либо слегка отогнуться, вследствие чего при очередном ударе он будет цеплять не одну, а сразу пару скоб. Как починить степлер в этом случае и возможно ли это в принципе? Исправить положение можно, но придется разбирать весь степлер. О порядке действий можно прочитать в следующем разделе.

Проблема с постоянно застревающими скобами

Эта проблема произрастает из той же области, что и в предыдущем случае. Хоть боек ударного механизма и проходит в прорезь, если он даже слегка погнут, между ним и направляющей стенкой кожуха будут постоянно застревать скобы. Поначалу он будет срабатывать нормально через раз, а потом и вовсе им невозможно станет работать из-за того, что раз за разом забивающиеся скобы будут деформировать его все больше. В этих случаях можно констатировать, что степлер сломался, и как починить его следует рассказать более подробно.

В первую очередь следует подготовить необходимый инструментарий. Что понадобится для полной разборки степлера:

• отвертка обычная;
• напильник по металлу;
• пассатижи;
• молоток;
• тиски (обязательно).

Когда все подготовлено, можно приступать к разборке. В этом нет ничего сложного и не стоит бояться, что потом не сможете собрать. По-другому у вас просто не получится. Для ремонта необходимо:

1. Откинуть магазин, вынуть оставшиеся скобы.
2. Полностью вывернуть регулировочный винт.
3. Вынуть освободившуюся пружину через отверстие вверху.
4. Теперь разобрать корпус. Детали кожуха держатся штифтами. С одной стороны у них литые шляпки, с другой - запорные шайбы. Их необходимо вытащить, чтобы каждый штифт свободно вылез из своего отверстия.

Для ремонта будет достаточно извлечь два штифта со стороны ударного механизма.

Бывает такое, что на ударном механизме может отколоться упор, в который упирается пружина. В этом случае поможет только сварка, и то не факт, что инструмента в таком случае хватит надолго. В итоге приваренный упор все равно отвалится и вам придется покупать новый степлер.

Когда инструмент полностью собран, проверяем его, заодно регулируя пружину. Если все нормально - вы молодец. Если нет - значит, где-то что-то «не догнули». Придется все разбирать и проверять ровность деталей ударного механизма более тщательно. Поэтому лучше все с первого раза сделать качественно и десять раз проверить.

Меры профилактики поломок

Некоторые умельцы советуют при длительном хранении инструмента ослаблять винт мебельного степлера, регулирующий сдавливание пружины. Чем меньше пружина будет находиться в сдавленном состоянии, тем больше возможность, что она не просядет в кратчайшие сроки и выработает ресурс в несколько раз продолжительней, чем это заявлено в гарантийном талоне. Конечно, перед следующим применением его вновь будет необходимо подстраивать, но это меньшее из зол. Лучше потратить несколько скоб на перенастройку, чем идти в магазин за новым степлером.

Немаловажным фактором профилактики «заболеваний» такого инструмента, как степлер является его смазка. Независимо от того находился он в постоянной работе или на хранении, раз в три месяца желательно смазывать механические части инструмента, тогда не придется каждый раз ломать голову над тем почему плохо работает степлер и как починить инструмент. Что следует смазывать и как:

• Выкрутите настроечный винт полностью, влейте в отверстие немного масла для швейной машинки, вкрутите винт на место и сделайте несколько холостых выстрелов.
• Затем откройте магазин, куда вставляются блоки со скобами и влейте некоторое количество смазки в прорезь ударного механизма. Поднимите степлер вверх ногами и сделайте еще несколько холостых выстрелов.
• Желательно также смазывать механизм (досылатель) подачи скоб.

Это простое техническое обслуживание не займет много времени, зато продлит жизнь вашему инструменту.

Заключение

Чтобы инструмент работал долго и надежно, следует правильно им пользоваться и содержать в оговоренных условиях. Особенно стоит позаботиться о том, чтобы на стробострел не воздействовала среда, влажность которой будет превышать 70%. Чем суше будет воздух в кладовке с инструментами, тем дольше они прослужат и вопросы типа: «как починить степлер» вас и вовсе не коснутся.

Не так давно обивочные работы выполняли исключительно с использованием молотка и гвоздей. В основном это касалось производства мебели. Но недавно было разработано специальное устройство, которое помогает осуществлять крепеж более удобным способом — это строительный степлер.

Если кресло с мягкой обивкой или диван перевернуть, можно заметить, что обивка крепится на специальные стягивающие элементы, то есть скобы. В прошлое ушли и молоток, и гвозди, теперь обивку можно сооружать, не травмируя пальцы и намного быстрее, чем это было раньше. Конструкция более удобна для работы, но и она может выходить из строя, как любой инструмент. Тогда перед владельцем степлера встает вопрос починки устройства.

С чего начинать ремонт степлера

Перед тем как начинать ремонтировать степлер строительный, следует ознакомиться с его конструкцией, принципом работы. Это поможет лучше выполнять необходимые действия и быстрее привести степлер в рабочее состояние. Кроме степлеров для закрепления обивки на мебели существуют и другие устройства похожего назначения.

В основном можно встретить такие разновидности степлеров:

Ручной степлер прост в эксплуатации и не требует тщательного ухода — нужно лишь периодически смазывать его.

1. Ручные — в данную группу включены механические устройства с ручным приводом. Их, в свою очередь, подразделяют на несколько разновидностей, которые выбирать надо в зависимости от того, какова рабочая задача.
2. Молоток скобозабивной — это степлеры, которые забивают скобу сильным ударом. У данной модели скорость работы выше, чем у ручных аналогов, но точность забивания не очень высокая. Чаще всего молотки для забивания скоб используют в тех случаях, когда предстоит крепление рубероида или фиксация утеплителя во время ремонта. Здесь особое внимание уделяется не точности работы, а ее быстроте.
3. Кабельные степлеры разработаны для монтажа кабелей, которые должны выдерживать нагрузку в 50 В. Диаметр кабеля, с которым предстоит работать, не должен превышать значение 7,5 мм. Выбирая степлер для выполнения такой задачи, необходимо учесть диаметр провода, с которым предстоит работать. Такое устройство чаще всего применяется в тех случаях, когда предстоит большой объем работ и необходимо закрепить на месте кабель или прокладывается электрическая сеть. Также его могут применять во время монтажа или ремонта коммуникаций.
4. Обычная модель степлера, то есть классическая, оснащена ручным приводом, прижатым к поверхности инструмента. Скобы забивают в материал, выполнив нажатие спускового рычага.
5. Модель комбинированная — в данном устройстве совмещается возможность осуществления операций, которые обычно выполняются с использованием разных моделей степлеров, оснащенных приводом ручного типа.

Кроме описанных моделей существуют и другие разновидности такого инструмента. Степлеры могут быть профессиональными и бытовыми. Профессиональные отличаются такими характеристиками, как эргономичность, обширные ресурсы, отсутствие деталей, изготовленных из пластика. Но есть и минусы — такое замечательное устройство стоит немало.

Для регулярных ремонтных работ лучше приобрести электрический степлер — его производительность гораздо выше, чем у ручного степлера.

Электрические степлеры — данная разновидность широко распространена для бытовых нужд, выполнения небольшого ремонта. Работать с ним несложно — достаточно подключить электричество. Но по цене такое устройство обойдется несколько дороже ручного аналога. Если требуется, к примеру, всего лишь поменять обивку на мебели, приобретать такой степлер экономически нецелесообразно. Намного проще сделать все ручным степлером — значительного приложения сил это не потребует, а экономия налицо. Если же речь идет о том, чтобы использовать такое устройство регулярно и часто, лучше приобрести электрическую разновидность.

Существуют еще и профессиональные пневматические модели. Скобы забивают, применяя пневматические удары. Их не стоит использовать для бытовых нужд. Применяют данный способ в условиях производства, но при крайней необходимости возможна установка собственного компрессора. Приобретать лучше небольшую компактную модель, у которой габариты приблизительно, как у не очень большого чемодана. Чтобы выполнять работы, потребуется организовать подключение к электросети. У подобных приспособлений цена довольно немаленькая, поэтому в основном данным устройством пользуются разве что специалисты, занимающиеся ремонтом мебели на профессиональном уровне. У частных производителей также можно встретить такое устройство.

Вернуться к оглавлению

Материалы для работы степлера

Расходный материал для степлера — скобы. При разговоре об их размере чаще всего подразумевают толщину. Но и ширина бывает разной. В основном используются такие размеры, как 0,75 мм (толщина) и 11,4 мм (ширина). Но выпускается намного больше разновидностей, имеющих и другие размеры. Выбирать расходный материал надо в зависимости от того, какова рабочая задача. Чтобы создавать хорошую нагрузку, в случае ремонта, к примеру, следует выбирать скобы подлиннее. Чтобы фиксировать не особенно плотный материал вроде пленки из полиэтилена, пользуйтесь скобами с хорошей толщиной. Выбор скоб при монтаже кабеля определяется в зависимости от того, каков его диаметр.

Пневматический степлер имеет высокую цену и используется в основном на мебельных фабриках.

Работая с фирменным устройством, надо и расходные материалы к нему приобретать той же марки. Они несколько отличаются от обычных с похожим размером, обладают хорошими рабочими качествами, изготовлены из нержавеющего сплава и не подвержены коррозии. Поверхность их оцинкована.

Они хорошо заточены и соответствуют всем необходимым чертежным данным, имеется у них и гарантийный срок. Наличие гарантии подтверждает хорошее качество и оригинальность материала.

Вернуться к оглавлению

Пользоваться степлером удобно и приятно. Скобы устанавливают в специальный магазин, устройство прижимают к нужному месту и нажимают рычаг. Теперь скоба закреплена. Но иногда случается неприятность — степлер ломается. Скоба из-за зарядника не вылетает, на месте, куда ее пытались установить, остается лишь вмятина от ударника. Это означает, что степлер нуждается в осмотре, за которым чаще всего следует ремонт. Для проведения ремонта разберите устройство в определенной последовательности:

• уберите регулирующий винт;
• снимите пружину;
• удалите защитный кожух;
• снимите штифты и стопорные шайбы.

Чтобы привести степлер в рабочее состояние, вам понадобятся такие инструменты:

• отвертка;
• плоскогубцы;
• молоток;
• напильник;
• тиски.

Когда все лишнее убрано, можно посмотреть, что случилось с ударником. Чаще всего причиной поломки становится то обстоятельство, что у корпуса ударника выработался упорный элемент. С его помощью обеспечивается взаимодействие ударного механизма и спускового рычага.

Ударник — это главная рабочая деталь данного устройства. На него оказывает мощное давление специальная пружина, при необходимости ее усилие можно отрегулировать при помощи специального винта.

Элемент под названием зарядный карабин закреплен по отношению к ударному устройству под углом в 90 градусов. В нем располагаются скобы, на которые и распространяется действие пружины. При нерабочем состоянии скобы закрыты закрепленной на корпусе пластиной.

Правильная работа заряжающего устройства вкупе с ударным элементом зависит от исправности спусковой системы. Она состоит из следующих частей:

• рычаг, взводящий механизм;
• сильная пружина;
• деталь под названием «коромысло».

Для того чтобы вбить скобу, надо с силой нажать на рычаг. Ударник поднимется под действием кронштейна коромысла. Скоба переходит в механизм бойка, и сжатие пружины прекращается. Ударник с силой бьет по скобе, она уходит в основание.

Рассматривая внимательно рабочий процесс строительного степлера, можно сделать вывод, что основным критерием для его хорошей работы будет несколько взаимодействующих операций: это взведение ударного элемента и беспрепятственный выход скоб.

Ударник должен работать с коромыслом в режиме синхронности. Если это не так, работающий степлером человек будет впустую нажимать на рычаг. Происходит нечто сродни холостому выстрелу. Осуществляется взведение спуска, затем он срабатывает, но ударник не захватывает скобу. Именно так устройство работает в том случае, когда у выступа ударника изнашивается упорный элемент.

Ремонт устройства не особенно сложен и много времени не занимает. Ударник зажимают в тиски. Затем с помощью простого напильника выступ затачивается, ему придается исходная форма. Такие действия помогают намного увеличить время эксплуатации инструмента. Потребуется регулярное осуществление данной операции — ее надо выполнять сразу же, как только пистолет начинает срабатывать невпопад. Следует иметь в виду, что, поскольку пластину ударника надо будет постоянно слегка подтачивать, она постепенно укорачивается.
