Скважина ручным буром своими руками. Что такое ударно-канатный способ бурения. Пошаговая технология бурения шнековым способом

Любой загородный дом должен быть обеспечены водой, которую можно использовать не только для полива участка, но и для приготовления пищи, проведения уборки в доме, мытья. Однако не везде имеется возможность подключения к системе централизованного водоснабжения, но эту проблему можно решить самостоятельно. Скважина на воду своими руками от а до я, видео на 30 м и как пробурить ее без использования специальной техники – те аспекты, которые подробно рассматриваются в статье.

Бурение скважины на воду своими руками, видео

Бурение скважины на участке – это грандиозный и трудоемкий процесс, слишком дорогостоящий и трудозатратный. Подобное утверждение ошибочно. Эти работы можно выполнить своими руками. Такой подход позволяет сэкономить на аренде дорогостоящего оборудования. Дом круглосуточно будет обеспечен чистой и дешевой водой благодаря скважине.

Набор для бурения скважины на воду

Скважина на песок глубиной 30 метров – один из популярных видов и может прослужить более 10-13 лет. Скважину нужно периодически прочищать, что значительно продлевает срок бесперебойной эксплуатации. Конструкция скважины на песок представляет из себя трубу, которая опускается в шахту. На дне устанавливается специальный фильтр грубой очистки из нержавеющей стали. Бурят скважину шнековым способом. Уровень залегания воды нужно проверить на содержание в ней химических и органических веществ. Иногда водоносный рукав может содержать воду, нуждающуюся в тщательной очистке и только после этого ее можно пить.

Многие владельцы загородных домов решают при бурении использовать бензобур. Это устройство значительно облегчает ручной труд, а временные затраты значительно сокращаются. Электро- или бензобур путем вращения достигает больших скоростей и быстро выводит на поверхность грунт.

Скважина на воду своими руками: принцип работы, схема

Водозаборные скважины любого диаметра работают по общим принципам. После бурения бензобуром или вручную производится монтаж обсадной трубы, которая будет сдерживать грунтовые массы от осыпания, тем самым защищая воду от загрязнения. Труба может быть металлической, пластиковой, асбестовой. Ее нижняя часть должна быть перфорированной для беспрепятственного поступления воды в водозаборный канал.

Схема водоснабжения дачи

Для лучшей фильтрации на самом дне канала оставляется пространство, которое будет служить в качестве отстойника. Все грубые, тяжелые частицы будут оседать на дне, а не поступать на поверхность. Для еще лучшей очистки жидкости от песка и ила в перфорированную часть трубы устанавливают фильтр грубой очистки, представляющий из себя мелкую сетку. Она будет отсекать засасывание грубых частиц насосом.

Для предотвращения обратного поступления воды по каналу при выключении двигателя дополнительно устанавливают клапаны. Мощность электронасоса подбирается индивидуально, в зависимости от удаленности дома от скважины и ее глубины. Для большего удобства лучше полностью автоматизировать процесс подачи воды. Это достигается путем установки специального оборудования, датчиков и манометров для контроля давления в системе. На завершающем этапе систему труб и саму утепляют.

Скважину на воду можно сделать самостоятельно в домашних условиях или использовать для этого соответствующие механизмы. Если принято решение обойтись без специального электрического или бензооборудования, нужно приготовить следующие инструменты, а именно:

• металлический бур нужного диаметра;
• разборную бурильную вышку;
• достаточное количество штанг;
• механическую или электро лебедку;
• обсадные трубы.

Бурение скважины ручным буром глубиной на 30 метров – это довольно утомительное занятие, требующее достаточного количества времени. Используя бур и штанги, собирается установка, а по мере углубления добавляются новые секции. Бурение идет по часовой стрелке. Вращение бура выполняется вручную 2-3 помощниками. Мастера с опытом для размягчения грунта заливают в скважину воду. Бур периодически нужно доставать, чтобы извлекать грунтовые массы. Сделать это без бурильной вышки проблематично и тяжело. Использование лебедки значительно упрощает проведение этого мероприятия.

Цикл бурения повторяется шаг за шагом. После достижения водоносного слоя его нужно пройти полностью, пока бур не упрется в водоупорный слой. Такое устройство скважины более предпочтительное. Благодаря этой схеме вода будет быстрее поступать в водозаборник. Первые порции жидкости всегда грязные, но после продолжительной промывки начинает поступать чистая вода. Если этого не произошло специалисты рекомендуют углубиться еще на пару метров.

Для откачки воды лучше использовать , оснащенный фильтрами. Ручной помпой тоже можно извлечь воду, однако глубина скважины делает этот процесс трудным. Гораздо легче автоматизировать подачу воды на поверхность. В этом случае скважина подключается к системе водоснабжения для бесперебойной подачи в доме. Некоторые владельцы загородных участков изготавливают хранилище для воды. Это может быть пластиковая или металлическая емкость нужного объема. В дом вода подается непосредственно из бочки-отстойника. В саму емкость вода поступает автоматически после снижения уровня. Если оснастить емкость поплавком, то включение насоса для набора воды можно автоматизировать.

Видео о том, как сделать скважину на воду своими руками ручным методом :

Бурение скважины на воду своими руками от а до я, видео на 30 м интересует многих владельцев загородных домов. Имея источник чистой воды, можно не только обеспечить участок поливом, что значительно повысит урожайность огородных культур. Вода из скважины – это самый недорогой способ организовать бесперебойное водоснабжение дачи, что повысит уровень комфорта во время отдыха.

Бурение скважины на воду – сложный и тяжелый, но интересный и увлекательный труд. И, на сегодняшний день, самый доступный способ наладить независимое водоснабжение: при нынешней стоимости питьевой воды затраты на самостоятельную проходку, оборудование и обустройство скважины окупаются менее чем за год. Если, разумеется, не возить к речке бочку на тачке, рискуя крепко слечь с чем-то таким, от чего у врачей глаза над масками округлятся.

Земля и вода в ней – сложная природная система. Поэтому пошаговых инструкций и поэтапных руководств по буровому делу нет смысла давать: все равно в глубине что-то да окажется нет так. Однако горняки давно уже научились преодолевать почти любые неожиданности подземного мира. И в данной статье на основе этого опыта даются сведения, необходимые начинающему буровику для того, чтобы если не первая, то вторая скважина своими руками дала воду в нужном количестве хорошего качества.

Куда бурить?

Общая схема формирования водоносных пластов в природе показана на рис. Верховодка питается преимущественно осадками, залегает в пределах примерно 0-10 м. Верховые воды могут быть пригодны для питья без глубокой обработки (кипячение, фильтрация через шунгит) лишь в отдельных случаях и при условии регулярной проверки проб в органах санитарного надзора. Тогда, и для технических целей, верховодку берут колодцем; дебет скважины в таких условиях будет мал и очень нестабилен.

Самостоятельно скважина для воды бурится в межпластовые воды; выделено красным на рис. Артезианскую скважину, дающую воду наилучшего качества очень долгое время, забурить самостоятельно невозможно, даже если есть в распоряжении подробная геологическая карта местности: глубина залегания, как правило, более 50 м и лишь в исключительных случаях пласт поднимается до 30 м. Кроме того, самостоятельная разработка и добыча артезианских вод категорически, до уголовной ответственности, запрещена – это ценный природный ресурс.

Чаще всего пробурить скважину своими силами удается в безнапорный пласт – пропитанный водой песок на глиняной подстилке. Такие скважины и называют скважинами на песок, хотя безнапорный водоносный слой может быть гравелистым, галечниковым и др. Безнапорные воды залегают примерно в 5-20 м от поверхности. Вода из них чаще всего питьевая, но только по результатам проверки и после раскачки скважины, см. далее. Дебет невелик, 2 куб. м/сутки считается великолепным, и несколько колеблется в пределах года. Обязательна отфильтровка песка, что усложняет конструкцию и эксплуатацию скважины, см. далее. Отсутствие напора ужесточает требования к насосу и всему водопроводу.

Напорные пласты лежат уже глубже, в диапазоне около 7-50 м. Водоносный пласт в таком случае представляет собой плотные водоупорные трещиноватые породы – суглинок, известняк – или рыхлые, гравийно-галечниковые отложения. Вода наилучшего качества получается из известняков, и скважины такие служат дольше. Поэтому скважины водоснабжения из напорных слоев называют скважинами на известняк. Собственный напор в пласте может поднимать воду почти до поверхности, что намного упрощает обустройство скважины и всю систему водоснабжения. Дебет большой, до 5 куб. м/сут, и стабильный. Песочный фильтр чаще всего не нужен. Как правило, первая же проба воды анализ проходит «на ура».

Примечание: а как узнать, какой пласт в данном месте есть и доступен? Методы поиска воды для бурения скважины в общем те же, что и при . В Средней Полосе РФ безнапорную воду почти всегда можно найти в пределах первых 20 метров глубины.

Важные обстоятельства

Первое: массовый неконтролируемый забор безнапорных вод может привести к т. наз. суффозии грунта, вследствие которой внезапно и непредсказуемо возникают его провалы, см. рис.

Второе: критическая глубина самостоятельного бурения на равнинной местности в РФ составляет 20 м. Глубже – стоимость заказной скважины под ключ оказывается меньше прямых и косвенных затрат на «самобур». Вдобавок вероятность неудачи приближается к 100%

Третье: срок эксплуатации скважины сильно зависит от регулярности водозабора из нее. Если брать воды понемногу по мере расходования, то скважина на песок прослужит около 15 лет, а на известняк до 50 лет и более. Если же периодически выкачивать все сразу или, наоборот, брать эпизодически, то скважина иссякнет через 3-7 лет. Ремонт же и повторная раскачка скважины дело настолько сложное и дорогое, что проще забурить новую. Если вас это обстоятельство удивляет, учтите – ремонтируют-то не трубу в земле, а водоносный пласт.

Исходя из этого, уже можно посоветовать: обнаружив безнапорную воду не глубже 12-15 м, не торопитесь радоваться, лучше пробуриться еще насколько возможно, чтобы выйти на известняк. А лучше всего не полениться и произвести разведочное бурение скважиной-иглой, см. далее. Сделать скважину-иглу возможно буквально за выходные, сложного и дорогого оборудования не требуется. И она же может быть временным источником водоснабжения, пока вы не определитесь по времени, деньгам и пр. с постоянным.

Примечание: скважину-иглу на воду называют (подробнее по ссылке). Пробить его можно буквально из подвала дома, как в ролике ниже:

Видео: абиссинский колодец в доме

Колодец или скважина?

То, что копка колодца неизмеримо более тяжкий, сложный и опасный труд, чем бурение скважины, известно, как и то, что правильно обустроенный колодец ремонтопригоден. Но есть между ними еще и принципиальная разница. Воду из колодца вычерпывают, сколько земля даст, т.е. сколько из пласта натечет. А действие скважины подобно отбору крови из вены донора. Именно поэтому срок службы скважин ограничен и они способны катастрофически изменить геологию местности. Колодец же способен давать воду десятилетия и столетия, а пробитый в скальном грунте – тысячелетия, никак не влияя на местную экологию и геологию. Поэтому частные скважины на воду бурят, имея в виду в дальнейшем либо построить коллективный артезианский водопровод (артезианские скважины долговечны и экологически безопасны), либо, собравшись с духом и средствами, выкопать колодец. Систему водоснабжения дома при этом строят капитально, т.к. ей в общем лишь бы напор был, кроме некоторых нюансов, см. далее. А брошенную скважину тампонируют бетонным раствором и землю вокруг нее возвращают на хозяйство.

Виды скважин

Буровая скважина представляет собой длинную узкую полость в горной породе – ствол. При бурении в ствол опускают буровой инструмент (буровой снаряд или просто бур) на жесткой сборной штанге из труб (буровая колонна или буровая штанга) или тросе. В стволе помещается труба или несколько концентрических труб – обсадка (case pipe, case string) – предохраняющая стенки ствола от обрушения и держащая давление породы. Обсадка может сидеть в стволе плотно или с некоторым промежутком – затрубным пространством; его заполняют засыпкой либо глиной (глиняный замок) или заливают бетоном. Нижний конец ствола может быть открытым, заглушенным или оканчиваться ступенчатым сужением – забоем. Внизу или в забое добычной скважины для жидких ископаемых делают заборное устройство. Верхняя часть обсадки называется оголовком скважины. Вокруг оголовка или в нем помещают комплекс устройств, составляющих обустройство скважины. Из множества конструкций скважин самостоятельно проходят более всего виды, представленные на рис; более подробная схема скважины с обсадкой показана там же, поз. 5.

1 – скважина-игла. Буровая штанга, обсадка и буровой снаряд составляют одно целое; бур так и остается в земле. Проходят скважину-иглу ударным способом, см. далее. Копёр, набор буровых инструментов и пр. оборудование для бурения скважин с отдельной обсадкой для скважины-иглы не требуется, см. рис. справа. Скорость проходки доходит до 2-3 м/час, а предельная глубина, достигнутая таким способом, составляет около 45 м. Скважины-иглы применяют для устройства абиссинских колодцев, особенно на даче. Дебет скважины-иглы невелик, но в летнее время достаточно стабилен. Срок ее службы не зависит от интенсивности и регулярности водозабора, однако непредсказуем: есть абиссинские колодцы, дающие воду вот уже более 100 лет, но может иссякнуть за полгода. Ремонту скважина-игла не подлежит, пройти ее можно только в не очень плотных и однородных грунтах. Максимальный диаметр буровой штанги при бурении без копра – до 120 мм, что достаточно для погружного насоса калибром 86 мм.

Примечание: при бурении разведочной скважины-иглы лучше обойтись простым фильтром, слева на рис.

2 – несовершенная скважина. Она как бы висит в пласте. Не требует тонкого знания геологии и навыков буровых работ, но дебет меньше и качество воды хуже максимально возможного для данного пласта. Качество воды можно получить максимальное, если скважина внизу заглушена. Кроме того, возможно т. наз. затягивание бурового инструмента и обсадной трубы вглубь. «Самомобойные» скважины чаще всего несовершенные; большая часть дальнейшего материала касается их. Несовершенными бурят и скважины в мощных водоносных пластах, т.к. при заглублении в пласт уже на 1,5-2 м дебет стабилизируется и глубже почти не растет.

3 – совершенная скважина. Обсадка опирается на кровлю подстилающего водоупорного пласта. Дебет и качество воды максимальны, но для проходки совершенной скважины необходимы точные знания местной геологии и опыт буровика, иначе, во-первых, обсадку может затянуть в подстилающий пласт, если он пластичен. Во-вторых, можно при бурении проткнуть подстилку, и вода уйдет вниз; это особенно актуально в засушливых местах с тонкими пластами. В-третьих, всего 1 неправильно забуренная совершенная скважина способна причинить серьезный ущерб местной экологии.

4 – скважина с забоем. Может быть как совершенной, так и несовершенной. Забой облегчает обслуживание скважины и делает ее до некоторой степени ремонтопригодной, но бурить скважину с забоем должны опытные буровики по данным местной геологии.

Примечание: в некоторых источниках забой скважины называют зумпфом. Это неверно и по-немецки, забой скважины и зумпф колодца совершенно разные вещи.

Способы бурения

Самостоятельно бурить скважины можно следующими способами:

1. Вращательным, или роторным – буровой снаряд вращается, вгрызаясь с породу;
2. Ударным – по буровой штанге бьют, заглубляя буровой снаряд в породу, так бурят скважины-иглы;
3. Ударно-вращательным – штангу с буровым снарядом несколько раз приподнимают и с силой опускают, разрыхляя породу, а затем вращают, забирая ее в полость снаряда, см. далее;
4. Канатно-ударным – специальный буровой снаряд поднимают-опускают на канате, забирая им породу.

Все эти способы относятся к сухому бурению. При гидробурении рабочий процесс происходит в слое воды или специального бурового раствора, увеличивающего податливость породы. Гидробурение неэкологично, требует дорогого специального оборудования и большого расхода воды. В любительских условиях его применяют в исключительных случаях, в крайне упрощенном и ограниченном виде, см. далее.

Сухое бурение, кроме ударного без обсадки, бывает только прерывистым, т.е. бур приходится то опускать в ствол, то извлекать из него, чтобы выбрать породу из бура. В профессиональном гидробурении размельченная порода выносится отработанным буровым раствором, но любителю нужно твердо знать: пройти за 1 цикл бурения ствол на глубину, большую длины рабочей части инструмента, нельзя. Даже если бурить шнеком (см, далее), его нужно поднимать и вытряхивать породу из витков максимум через 1-1,5 м проходки, иначе дорогой инструмент придется отдать земле.

Установка обсадки

У внимательного читателя, возможно, уже возник вопрос: а как ставят в ствол обсадку? Или, как поднимают/опускают бур, который, по идее, должен быть шире ее? В профессиональном бурении – разными способами. Самый старый иллюстрирует рис. справа: ось вращения инструмента смещают относительно его продольной оси (обведено красным), а режущую часть выполняют несимметричной. Шейку бура делают конической. Все это, разумеется тщательнейшим образом просчитывается. Тогда в работе бур описывает окружность, выходящую за обсадку, а при подъеме его шейка скользит по ее краю и бур проскальзывает в трубу. Это требует мощного точного привода буровой колонны и ее надежного центрирования в обсадной трубе. По мере заглубления обсадку наращивают сверху. Любителям сложная спецтехника недоступна, поэтому устанавливать обсадные трубы им возможно следующими способами:

• Бурят «голый», без обсадки, ствол на полную глубину буром большего, чем обсадная труба, диаметра, а затем опускают в него обсадные трубы. Чтобы вся колонна не ухнула вниз, пользуются 2-мя бурильными воротами: одним удерживают уже ушедшую в скважину трубу, см. рис. справа, а второй устанавливают на новую, прежде чем снять первый. Только тогда колонну осаживают в ствол, если сама уже не идет. Этот способ нередко используется любителями на достаточно плотных, адгезирующих (прилипчивых) и связных (не сыпучих) грунтах на глубину до 10 м, но сколько скважин при этом обрушилось, сколько буров и обсадки было потеряно – статистики нет.
• Бур берут меньшего диаметра, а нижнюю обсадную трубу делают с расходящимися заточенными зубьями (коронкой) или снабжают режущей юбкой. Забурившись на 1 цикл, бур полнимают, а трубу принудительно осаживают; коронка или юбка срезают излишки грунта. Этот способ замедляет бурение, т.к., прежде чем начать новый цикл, нужно желонкой (см. ниже) выбрать осыпавшийся грунт, но надежнее, облегчает гравийную засыпку затрубного пространства и позволяет применить наружный песочный фильтр, см. далее.

Буровой инструмент

Теперь посмотрим, каким буром какой грунт и каким способом нужно бурить, см. рис. справа:

Режушие кромки всех буров выполняются из закаленной стали. Чертежи самодельных бура-стакана, аналога ложкового бура (режущие лопасти устанавливаются пропеллером под углом 3-10 градусов) и схема желонки показаны на след. рис. справа. Внешние диаметры всех этих буров можно менять смотря по калибру скважины.

Как бурят?

Мобильные буровые установки, позволяющие забуриться прямо «с земли», вроде той, что на рис. слева,

в аренду, увы, не сдаются: управление ими требует профессиональной подготовки а самый факт владения, пусть и временного – лицензии на буровые работы. Поэтому начинать нам придется по старинке, по-горщицки – с самодельного копра, если только не бьется бабой скважина-игла.

Копёр

Простейший копёр – тренога из бревен или стальных труб в виде равностронней трехгранной пирамиды – тетраэдра, поз. 1 на рис. ниже. Такая конструкция очень прочна и жестка при минимальном расходе материала. Высота тетраэдра равна 0,8165 длины его ребра, т.е. из обычных 6-м бревен с учетом заглубления ног копра в грунт получится тренога высотой около 4,5 м, что позволит применять колена обсадной трубы до 3 м длиной. Вообще-то высоту копра берут на 1,2-1,5 м выше максимальной длины того, что будет опускаться в ствол.

Ноги копра можно от разъезжания скрепить рамой из тех же бревен/труб, но ради экономии материала можно и вкопать в грунт на 0,7-0,8 м, подложив горизонтально под пятку каждой отрезок бревна длиной около 1 м – лежень. Собирают шатер копра на земле, поз. 3, ноги одновременно (втроем-вшестером) вводят в котлованы с лежнями и засыпаютгрунт обратно, плотно его утрамбовывая.

Примечание: укрепление ног копра прямо на грунте вбитыми снаружи ломами или стальными прутьями крайне опасно!

Копер оборудуется подъемным и буровым воротами (поз. 1 и 2), блоком с крюком (поз. 1, 2, 4) и рычагом-качалкой для подъема бура, канатно-ударного бурения, осаживания обсадных труб и работы желонкой, поз. 2. Крюк блока и буры, имеющие рым (кольцо для крепления каната) привязываются якорным узлом (его еще называют рыбацкий штык, поз. 1 на рис. справа), а длинномерные грузы – грузовым узлом, поз. 2 там же.

Шурф

Установив копёр, крюк с компактной тяжестью (кувалда напр.) опускают до земли, именно здесь и начнется ствол. Вокруг этой точки копают (забивают) шурф размерами примерно 1,5х1,5х1,5 м. В шурфе так же отмечают точку старта и бурят первые 3-4 м шнеком, постоянно выверяя его вертикальность. Это крайне ответственная операция, от первых метров зависит судьба всей скважины! Далее, если бурение будет на глубину более 7 м, весьма желательно установить кондуктор – трубу диаметра большего, чем диаметр затрубного пространства ствола скважины. Кондуктор тщательно выверяют на вертикаль и бетонируют.

Примечание: Внимание! Выбирая размеры скважины, буров и труб, привязывайте их к калибру погружного насоса! Зазор между его корпусом и ближайшей стенкой должен быть не менее 7 мм или по ТУ на агрегат. Самый распространенный калибр бытовых погружных насосов – 86 мм.

Проходка

Способы бурения разными снарядами на разных грунтах описаны выше. Проблемы могут возникнуть, кроме валунов, с плотной сухой глиной, это очень вредная порода. Справиться с ней можно по-разному, напр., как показано здесь:

Видео: бурение скважины на воду в плотной глине

В общем, для проходки плотной глины используют вращательно-ударное или канатно-ударное гидробурение, см. рис.справа. Качать воду, которой пока еще нет, не обязательно. Можно просто вылить в обсадку несколько ведер, подождать с полчаса или меньше, и пробовать, что лучше возьмет – стакан или ложка. Шнеком можно не пробовать, его глина возьмет.

Обсадка и колонна

Буровую колонну собирают из стальных труб диаметром около 80 мм и со стенками толщиной от 4 мм. Будете вы брать готовые буровые колена или делать их самостоятельно, обратите внимание на способ соединения. Для ручного бурения пригодны только соединения штыковыми муфтами! Резьбовые и замковые любого вида не годятся: штангу неизбежно придется когда-то да поворачивать в обратную сторону и штанга развинтится, а замок разойдется при любом виде ударного бурения.

В процессе бурения, как уже сказано, монтируются и обсадные трубы. В наше время уже и в профессиональном бурении на небольшие глубины практически безальтернативным вариантом стали пластиковые, но нужно брать специальные обсадные:

• Легки, можно ворочать в одиночку.
• Выдерживают принудительное осаживание и давление грунта с усилием до 5 тс.
• Практически не тормозят внутренний фильтр, см. далее, при его установке.
• Не коррозируют и не портят воду весь свой срок службы, до 50 лет.

Единственно, чего боится пластиковая обсадка, так это повреждения изнутри буровой штангой. Поэтому желательно использовать центраторы буровых труб, см. рис. справа, по 1-му на каждые 3-5 м штанги. Самые дешевые – стальные пружинные, они вполне подойдут. Что до сложных с турбулизаторами и пр., то они для профессионального гидробурения.

Обсыпка

По мере заглубления обсадки в ствол в затрубное пространство необходимо подсыпать мелкий гравий. Гравийная обсыпка скважины на воду намного ускорит ее раскачку и продлит срок службы. А скважина на песок без подсыпки может оказаться вообще неработоспособной.

Есть вода!

О достижении водоносного слоя скважиной-иглой судят по увеличению скорости проходки, а проверяют наличие воды манеркой – отрезком заваренной с одного конца стальной трубы, опускаемой в скважину на шнуре. С остальными скважинами проще: как бур в очередной раз вынес влажный грунт, значит – есть вода. Остается определиться, нужно ли заглубляться еще. Для этого центробежным погружным насосом (вибрационный в такой жиже сразу забьется) выкачивают несколько ведер. Если в 5-м ведре вода заметно не посветлела, нужно заглубиться еще на 0,5 м (1 цикл бурения) и опять проверить. Если заглубились уже на 2 м, а проба все та же – все, большего дебета не будет, и придется смириться с долгой раскачкой. Также, если скорость проходки вдруг упала (а засечь ее неопытному бурильщику при любом способе бурения, кроме вращательного, очень трудно), то бурение немедленно прекращают – мы на дне пласта, скважина будет совершенной.

Примечание: по прекращении бурения или при его перерыве штангу с буром непременно извлекают, иначе затянет в землю.

Раскачка

Забуренная скважина еще не даст воду в нужном количестве и качестве. Для этого необходимо или вскрыть водоносный пласт, или раскачать скважину. Вскрытие пласта позволяет получить питьевую воду в течение суток. Оно требует большого количества чистой воды, сложного и дорогого оборудования. К сведению: вскрытие проводится прямым и обратным способами. При прямом воду закачивают под давлением в обсадную трубу и выкачивают буровой раствор из затрубного пространства. При обратном воду подают самотеком «за трубу» и выкачивают раствор из ствола. Прямое вскрытие происходит быстрее, но сильнее нарушает структуру пласта и скважина служит меньше. Обратное – наоборот. Имейте в виду при переговорах с буровиками, если будете заказывать скважину.

Раскачка скважины занимает несколько дней, но может производиться обычным бытовым погружным центробежным насосом; вибрационный не годится по причинам, указанным выше. Для раскачки сначала желонкой удаляют из скважины ил; как работать желонкой, можно посмотреть в видео ниже:

Видео: чистка (раскачка) скважины самодельной желонкой

Дальнейшее несложно: воду полностью откачивают каждый раз, как ее наберется достаточно, чтобы покрыть насос. Полезно перед включением несколько раз поднять-опустить его на кабель-тросе, чтобы взмутить остаточный ил. Раскачку можно делать и манеркой, но черпать замаешься, и уйдет на нее недели две.

Примечание: по мере раскачки гравийная засыпка будет оседать; ее надо восполнять, подсыпая.

Раскачка скважины считается законченной, когда прозрачность воды поднимется до 70 см. Проверяют ее белым эмалированным или фаянсовым диском диаметром 15 см (блюдце, крышка от кастрюльки) в непрозрачном сосуде, напр. чистой бочке. Когда края диска при погружении начинают расплываться – стоп, уже непрозрачность. Смотреть на диск нужно строго вертикально. По достижении прозрачности пробу воды сдают на анализ и, если все ОК, бетонируют или замыкают глиной затрубное пространство, и ставят фильтр.

Фильтр

Скважинный фильтр – основное устройство, обеспечивающее качество воды из нее. И вместе с тем – наиболее подверженный износу ее узел, поэтому к выбору скважинного фильтра нужно отнестись со всей ответственностью.

Артезианскую воду забирают без фильтрации. Для скважины на известняк чаще всего достаточно простого решетчатого фильтра в виде перфорации на нижнем колене обсадки; она же послужит основой фильтра скважины на песок. Требования к перфорации таковы:

• Диаметр отверстий – 15-20 мм, до 30 мм смотря по грунту.
• Скважность фильтра (отношение общей площади отверстий к площади занимаемой ими поверхности) – 0,25-0,30, для чего расстояние между центрами отверстий берут в 2-3 раза больше их диаметра.
• Расположение отверстий – поперечными рядами в шахматном порядке.
• Общая площадь всех отверстий – не менее площади поперечного сечения просвета обсадной трубы.

Для скважины на песок необходима еще, во-первых, гравийная засыпка; в данном случае именно она обеспечивает долговременное качество воды, как и в колодце. Ввиду этого в продаже имеются скважинные фильтры со слоем гравия, включенным в состав конструкции. Худа от них не бывает, но ствол скважины нужен большего диаметра, что затрудняет проходку, и без внешней засыпки скважина все равно быстро заиливается.

Далее, если следовать току воды, идет та же перфорированная труба, но теперь она будет несущим элементом, воспринимающим давление породы. Чтобы песок, который гравий плохо задерживает, не испортил весь водоводный тракт, нужен еще песочный фильтр. Он может быть внешним или наружным (слева на рис.) либо внутренним (справа там же). У внешних фильтров преимуществ три: минимальные диаметр и заиливание скважины и глубина установки насоса. Но они легко повреждаются при монтаже обсадки, неремонтопригодны и дороги, т.к. вследствие последнего обстоятельства должны выполняться из очень качественных материалов: сплавы на сетку и проволоку наружных скважинных фильтров стоят дороже серебра.

При установке насоса в скважину с внутренним фильтром ее дном считается его верхний обрез, поэтому объем однократного отбора воды серьезно снижается. Болезнь всех внутренних фильтров – усиленное заиливание скважины из-за просачивания воды в зазор между фильтром и обсадной трубой. Также вследствие этого срок службы фильтра сокращается, а износ насоса усиливается, т.к. в него попадает песок. Нередко поэтому насос помещают в отдельную трубу, насаженную на выход фильтра, что опять-таки требует увеличения диаметра скважины.

Оптимальный вариант – присоединение насоса непосредственно к выходному патрубку фильтра, тогда и заиливание, и запесочивание прекращаются. Но для этого нужен центробежный насос с заборным патрубком на днище, что намного его усложняет и удорожает, а напор вибрационных часто оказывается мал для скважин на песок.

Фильтрующие элементы песочных фильтров иногда делают самостоятельно из ПВХ труб, нержавеющих пружин и полимерной сетки, см. рис. слева, но фильтруют они плохо и служат недолго. Лучше взять хороший покупной фильтр, уж больно тяжелы условия его работы, а вынуть его, как говорится, целое дело. В таком случае возможны в основном 3 варианта, см. рис:

1. Полимерный наборно-кольцевой фильтр. Дешевле прочих, но служит меньше и склонен к заиливанию, зато ремонтопригоден: можно поднять и перебрать, заменив плохие кольца. Требует увеличенного диаметра скважины;
2. Трубчато-проволочный с обмоткой из профилированной проволоки. Немного дороже полимерного, но служит долго и не заиливается. Для ремонта не нужна переборка, достаточно промыть наверху. Был бы оптимальным, если бы не одно «но»: неоднократно отмечены случаи жульничества и производителей, и торговцев, и буровиков – как полностью нержавеющие подаются фильтры, в которых продольные стержни сделаны из обычной оцинкованной проволоки. Проверить, не разломав фильтр, невозможно, но в воде вскоре появляются вредные примеси, а затем стержни полностью ржавеют, обмотка сползает, и весь фильтр приходится менять.
3. Безопорные сварные фильтры, проволочные и щелевые. Были бы идеальными (последние выдерживают и осадку в ствол снаружи на трубе), если бы не цена: делаются из той самой профилированной нержавеющей проволоки, что стоит примерно как серебро.

Обустройство и автоматика

Для подачи воды в дом скважину необходимо обустроить и взаимно согласовать с водопроводом. Обустройство скважины водоснабжения в последние годы претерпело радикальные изменения. Традиционная схема (см. рис. справа) – кессон, бетонный или стальной, или каменный приямок, требующий большого объема дополнительных земляных работ и полезной земельной площади под себя, уходит в прошлое. Сейчас скважины на воду все чаще оборудуются скважинными адаптерами, см. рис. ниже. Поставить адаптер дело довольно кропотливое, но с кессонно-приямочной маетой несравнимое:

• Как только пошла вода, по скорости ее осветления судят, насколько еще можно углубиться, и обрезают в размер сверху последнюю обсадную трубу.
• Перед ее установкой траншею к дому на глубину, большую нормативной глубины промерзания грунта.
• В трубе заранее сверлят отверстие под адаптер и ставят его, заглушив патрубки. Если ставить прямо в скважине, может туда булькнуть.
• Ставят трубу и добуриваются, ориентировав выход адаптера в траншею на глубине больше глубины промерзания.
• Раскачивают скважину, ставят фильтр, опускают насос, подключают подающую трубу насоса и транзитную в дом к штуцерам адаптера, прокладывают кабель насоса.
• Ставят крышку скважины, когда вода пошла в бак, засыпают траншею – все.

Водоснабжение частного дома из скважины имеет свои особенности, но они не помешают потом подключиться к коллективному водопроводу или запитаться водой из колодца. Переделывать ничего не придется, только надежнее будет.

Во-первых, необходим напорно-накопительный бак. Дебет не артезианской скважины может по непонятным причинам падать вплоть до полного прекращения, а потом вода вновь идет как ни в чем не бывало. Во-вторых, за баком по току воды нужен как минимум 2-х ступенчатый мембранный фильтр. В коммунальных водопроводах качество воды непрерывно контролируется, чего дома нет. А вдруг где-то в зоне питания пласта техногенная авария или несанкционированный сброс загрязнений? Все уже и забыли, когда это было, а плохая вода как раз подошла к скважине.

Наконец, домовый водопровод должен соответствовать принципу постепенного равномерного отбора воды, о котором говорилось в начале. Кооперироваться с соседями, как при постройке общего септика, в данном случае не лучший выход. Вдруг дебета на всех не хватит, вместо сообщества будет склока. Т.е. нужна автоматика, включающая насос на подкачку, едва кто-то где-то кран открыл.

Тут возможны 2 варианта. Первый – напорный бак с поплавковым краном на теплом чердаке. Всей автоматики – шток, проходящий во втулке сквозь крышку бака и опирающийся на рычаг поплавка, да микровыключатель (микрик) на 6-10 А с нормально замкнутыми контактами в цепи электропитания насоса. Пока бак полон – шток давит на рычажок микрика, насос обесточен. Чуть пошла вода в дом – шток опустился, микрик сработал, насос пошел качать.

Однако, во-первых, нужно утеплять чердак, что стоит немалого труда и средств. Второе – насос, от него потребуется лишних метров 4-5 напора, а для 2-этажного дома и все 8-9, так что и насос оказывается дорогим. В-третьих, протечка бака или неисправность поплавка приведут как минимум к замоканию потолка. Поэтому более дешевой и надежной выходит все-таки современная автоматика для скважин водоснабжения, управляемая микроконтроллером, отслеживающим расход, давление воды и периодичность включения насоса. Домовый водопровод тогда выполняется с герметичным мембранным накопительным баком в подвале.

Послесловие

Еще живы буровые мастера, когда-то осваивавшие Тюмень с Уренгоем. Геофизической аппаратуры, строящей на дисплее компьютера 3D картинку того, что в земле, и полностью роботизированных буровых тогда не было, но они и так видели сквозь землю своей интуицией, опытом и были на «ты» со всеми духами недр. А тогдашние министры и члены политбюро, спеси у которых было поболее, чем у старозаветных бояр и удельных князей, к этим асам обращались на «вы» по имени-отчеству и почтительно здоровались с ними за руку.

Так вот, у любого из старых буровиков-зубров есть на счету неудачные скважины, чего они не стесняются – работа такая. Что ж тогда говорить начинающим, действующим самостоятельно? Не обескураживайтесь неудачей, вдруг первая скважина окажется пустой, или обрушится, или бур застрянет. Не без того в буровом деле. Но досада и разочарование моментально схлынут под мощным напором, как сейчас говорят, позитива, едва только ваша скважина даст воду.

В этой статье я хочу Вам рассказать, без дорогостоящего, громоздкого оборудования, быстро, в том месте, где вы хотите, даже в уже построенном доме. Если Вам необходимо устроить автономное водоснабжение загородного дома, то прочитав эту статью и посмотрев моё видео, вы будете знать, как пробурить скважину вручную самостоятельно не прибегая к услугам многочисленных дорогостоящих специалистов. А может быть, освоив этот оригинальный метод, вы сможете пробурить скважины своим знакомым, друзьям, родственникам и возможно в дальнейшем это станет для вас источником дополнительного дохода.

Этим методом было пробурено огромное количество скважин. Метод достаточно простой в реализации и нигде мною не встречался жизни. В интернете я также не встречал описание этого метода. Придумал бурить скважины на воду таким способом мой знакомый, по профессии он токарь.

Для комфортного проживания в любом доме необходимо наличие водопровода. Собственная скважина в доме, даже при наличии центрального водоснабжения, может быть очень полезной.Во первых вы не зависите от коммунальных служб и перебои в поставке воды вам не грозят.Во вторых вам не нужно платить за воду по счетчику, а при поливе огорода или мойке машины воды требуется много.В третьих часто вода из скважины бывает лучшего качества, чем та вода, что поставляется к нам в дома по водопроводу. Так же вода из скважины лучше, чем вода из колодца, так как она не контактирует с воздухом и в скважину не попадает различный мусор с поверхности земли как в колодец. Скважину можно устроить в построенном доме, и тогда не будет опасности, что она замерзнет в зимнее время года, и вы останетесь без водоснабжения.

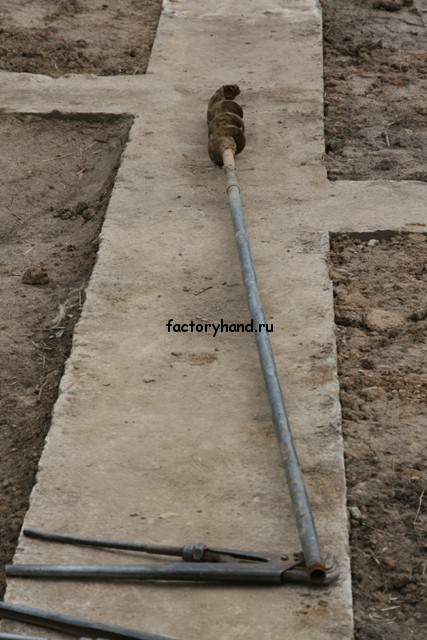

Начинать бурение нужно простым буром, на максимально возможную глубину. После чего вставляем в пробуренное отверстие оцинкованную трубу, к которой приварен наконечник конусообразной формы с отверстием по центру.

Наконечник трубы

Штанги с наконечником

Затем опускаем в трубу штангу, у которой наконечник немного больше по диаметру, чем отверстие в наконечнике трубы. И начинаем штангой забивать трубу в землю. При этом удары наносятся не по трубе, а по наконечнику трубы (фото которого изображено выше), труба и резьбы при этом не повреждаются. По мере погружения трубы в землю мы удлиняем её и штангу, прикручивая дополнительные удлиняющие элементы. Как только мы доходим до известняка (это будет понятно потому, как штанга начнет отскакивать при ударах обратно вверх) вытаскиваем из трубы штангу и вставляем в неё сверло (сверло имеет размер меньше чем размер отверстия в наконечнике трубы). Теперь нужно просверлить в известняке отверстие, найти в нем водоносную жилу и забить в известняк трубу. Проверку наличия в скважине воды осуществляем, наливая в трубу воду из лейки. Если вода из трубы не уходит, это значит, вы не дошли до водоносного слоя. Как только вода будет «весело» убегать в трубу это свидетельствует что у вас в доме теперь заработает все сантехническое оборудование. Вот так процесс бурения происходит у нас. Труба, забитая в известняк, работает долгие годы и ей не страшен песок. После бурения скважины её необходимо хорошенько прокачать, чтобы удалить всю грязь, которая скопилась в ней при бурении. О том,

Наличие скважины на загородном участке, зачастую является необходимым условием для создания комфорта. Многие предпочитают иметь независимый источник даже при наличии централизованного водоснабжения. Отсутствие такового вызывает необходимость добывать воду из недр. Уровень современной техники значительно расширил возможности бурения. Но скважина на воду своими руками остается реальностью и недорогим способом обеспечения ею.

Обеспечение водой – первостепенная задача при обустройстве любого жилого помещения. На сегодняшний день существует несколько способов добычи воды:

• колодец;
• абиссинский колодец:
• песчаная скважина;

• артезианская скважина.

Обустройство колодца – это процесс трудоемкий, поэтому дорогостоящий.

Недостатком его является еще и то, что вода черпается из верхних слоев, что создает большую вероятность попадания загрязнений как внешних, так и поступающих через верхние слои грунта. Количество воды ограничено, средний дебит составляет 0,5 куба в час. Колодец требует постоянной чистки и ремонта, все эти процессы проводятся вручную.

Скважина – более современный, надежный, долговечный и доступный способ добывания воды. Пробурить скважину на воду можно на любом земельном участке. В зависимости от глубины нахождения водоносных пластов выбирается вид конструкции: абиссинский колодец, песчаная или артезианская скважина. Если водоносный пласт расположен на глубине до 12 м, бурится абиссинский колодец. Если данный показатель составляет 50 м, воду можно добывать с помощью песчаной скважины. Артезианская необходима, если вода находится на глубине до 200 м.

Абиссинская скважина имеет небольшой диаметр, в нее не попадают поверхностная грязь и пыль. Дешевый и надежный вариант при умеренном количестве использования воды. Песчаная скважина имеет дебит в среднем 1,5 куба в час. Это фильтровый вид, т.е. на водоносный песок ставится из полимеров или нержавеющего металла. Артезианская скважина бесфильтровая, вода подается чистая, без примесей. Дебит составляет от 5 до 100 кубов в час.

Схема принципа работы скважины на воду (песчаный вид) дает наглядное представление о ее внутреннем устройстве.

Выбор вида скважины – процесс крайне важный и ответственный.

Полезный совет! Если нет сведений о глубине залегания водного пласта, без предварительной разведки определять вид скважины не стоит. Это может привести к незапланированным дополнительным расходам и неожиданно низкому дебиту.

Основные способы бурения скважин под воду

Назначение кессона. Цены и характеристики самых популярных моделей.

Инструменты, используемые при бурении скважин на воду своими руками

При обустройстве скважины на воду своими руками большое значение имеет правильный подбор инструментов. Он определяет скорость и качество работы.

Буровой инструмент должен быть изготовлен из прочного и износоустойчивого материала, лучше всего стали. Его можно купить в магазине, а можно изготовить самостоятельно и быть уверенным в его качестве. Основные инструменты, используемые при самостоятельном бурении скважины:

• ложка. Состоит из стального пустотелого цилиндра, у которого в верхней части расположена головка с резьбой для соединения со штангами, а в нижней – режущая кромка. Корпус имеет продольный прорез с подогнутым внутрь одним краем, а второй заточен и может работать при вращении как лезвие. Буровую ложку можно изготовить в мастерской, где есть токарный станок и кузница. Эти приспособления имеют диаметр 70,140 и 198 мм. Данная величина ложки должна на 10 мм превышать диаметр опускаемых после бурения труб;
• зубильное долото. Ствол скважины округляется путем поворачивания долота на угол 15–20 градусов после каждого удара. Инструмент изготавливается путем ковки из одного куска вязкой стали. Угол его заострения – 90 градусов. Зубильные долота имеют диаметр 74, 108, 147 мм. Приспособления небольших размеров можно изготовить в мастерских, где имеется хотя бы небольшая кузница, а также токарные и строгальные станки;

• желонка. Ее корпус состоит из железной или стальной трубы, к верхней части которой присоединена вилка с конусной резьбой для подвешивания к канату или прикрепления к рабочим штангам. В нижней части труба снабжена стальным режущим башмаком с клапаном. Корпус желонки можно изготовить из обсадной или газовой трубы длиной 1–2 м;
• шнек. Он имеет плоские спирали с учащенным шагом. На конце инструмента есть забурник, который разрушает породу, а плоские спирали выносят ее на поверхность. Эффективность шнека можно увеличить, если использовать для вращения небольшой двигатель, например, от пилы, мотоплуга и т. д.;
• стакан. Представляет собой обычную трубу с заостренными нижними торцами. Работа с ним заключается в подъеме и сбрасывании его с высоты 2–3 м на забой. Острые торцы режут породу и отрывают ее от забоя;
• штанга. Применяется для ударного и вращательного бурения. На ней опускают на забой инструмент, при ее вращении ведется бурение, с ее помощью извлекается на поверхность разрушенная порода. Штанги испытывают нагрузки на сжатие, растяжение, изгиб и скручивание. В качестве данного инструмента можно использовать прутки из стали квадратного или круглого профиля, а также водопроводные трубы с усиленной стенкой.

Цена скважины на воду под ключ

Стоимость скважины на воду под ключ, цена за метр бурения – это комплексная величина, на которую влияет ряд обстоятельств. В первую очередь она зависит от местонахождения объекта и специфики местности. Геологические разрезы на территории одной области неоднородны, распределение водоносных горизонтов различается. Как результат – бурение скважин на воду в каждом районе стоит по-разному. Кроме того, имеют значение состав почвы и ландшафт.

• район разработки;
• используемую методику;
• транспортные расходы;
• глубину залегания водоносных горизонтов;
• монтаж оборудования;
• непосредственные работы по бурению и раскачке скважины для воды;
• тип скважины, особенности ее технического обустройства.

Сначала проводится квалифицированное исследование грунта, в результате чего подбирают технологию и оборудование. Так как все работы по бурению скважины для воды выполняются одной компанией, можно сэкономить усилия и время, получив воду в кратчайший срок.

Водоснабжение частного дома из скважины: схема размещения основных элементов

Устройство скважины для воды в частном доме и подключение к ней водопровода трудностей не вызовет, если правильно составить схему и приобрести качественное оборудование. Схема водоснабжения частного дома из скважины содержит 3 основных составляющих:

• источник (скважину);
• насосную станцию;
• трубопровод.

Эти основные составляющие оснащают дополнительными:

• кессоном для скважины;
• автоматикой;
• очистными фильтрами;

• водонагревателем.

Для подключения водоснабжения к дому необходимо проложить трубы. Если не планируется устраивать изоляцию в виде цементного тоннеля (что хлопотно и трудоемко), нужно вырыть траншею, которая опустит их ниже точки промерзания. Еще вариантом изоляции могут быть фольгированные материалы из стекловолокна.

Сырье для труб используется различное: есть несколько видов металлических и еще большее разнообразие неметаллических, полимерных изделий.

Полезный совет! При замене или прокладке водопроводных труб следует помнить, что соприкосновение с водой и образование конденсата обязательно приведут к появлению коррозии на металлических изделиях. Не подвержены коррозии трубы из пластика.

Насосы для скважин: основные характеристики

При обустройстве насосной станции одним из основных механизмов является насос. Выбор данного аппарата чрезвычайно важен.

По способу работы насосы делятся на 2 типа:

• поверхностные;
• погружные (глубинные).

Поверхностные насосы выкачивают воду из скважин, глубина которых не превышает 8 м. Они устанавливаются на поверхности, способ монтажа достаточно прост.

Для больших глубин следует выбирать погружные насосы. Они бывают нескольких видов:

• центробежные. Работают за счет центробежной силы, которую создают лопасти гребных колес при вращении вала;
• шнековые (или винтовые). Перекачивание жидкости происходит вследствие перемещения ее вдоль оси винта в камере, образованной винтовыми канавками и поверхностью корпуса;

• вихревые. Основа конструкции – колесо с лопастями, помещенное в корпус и прикрепленное к валу. Приводится в движение за счет центробежно-вихревой силы;
• вибрационные. Работают вследствие вибраций мембраны, от чего возникает разность давлений, и жидкость перекачивается в систему водоснабжения.

Основные параметры, которые должны учитываться при выборе насоса для скважины:

• производительность;
• мощность;
• глубина, дебит и диаметр скважины;

• стоимость.

Цена погружных насосов для скважины на воду значительно выше, чем поверхностных. Это обусловлено их большей мощностью, производительностью, особенностями конструкции и монтажа. Среди погружных самыми производительными и дорогостоящими являются центробежные насосы, среди которых популярны шнековые виды. Они имеют высокие технические характеристики, хорошую производительность и умеренную цену.

При необходимости выдавать небольшой объем воды за короткое время лучше отдать предпочтение вихревому насосу. Вибрационное устройство чаще используют с целевой направленностью – раскачать скважину. Длительное воздействие вибрации может привести к повреждению ближайших к насосу частей скважинной конструкции.

Полезный совет! При выведении параметров скважины некоторые показатели являются величинами относительными. Потому при покупке насоса стоит выбирать подходящую модель с запасом производительности.

Можно купить ручной насос для воды из скважины. Он требует прикладывания физических усилий, но значительно надежнее, гораздо дешевле, проще в ремонте и долговечнее в эксплуатации. Ручные насосы бывают нескольких видов:

• крыльчатые. Принцип действия: под воздействием ручного рычага вращается крыло, приводящее в действие всасывающий элемент;
• поршневые. Давление создается на выходе;
• штанговые. Действуют по тому же принципу, что и поршневые. Поршень значительно вытянут, напоминает штангу, отсюда и название;
• мембранные. В основе функционирования – возвратно-поступательные движения мембраны.

Выбирая ручной насос для воды из скважины, необходимо прежде всего учитывать глубину залегания водного пласта. Самым глубинным из ручных насосов является поршневой (до 30 м), мембранный эффективен до 8–10 м. Все виды ручных насосов может полноценно заменить поверхностный.

Основы правильной эксплуатации скважин

Цена ремонта скважины на воду всегда высокая, так как данный процесс сложный и трудозатратный. Сделать это самостоятельно удается далеко не всегда. Для того чтобы скважина долго и полноценно снабжала водой, необходимо при ее запуске выполнить следующие правила:

1. Включать насос в первый раз необходимо плавно. Поворачивать вентиль на оголовке нужно, начиная от минимального значения водоотбора, и доводить до оптимальной величины.
2. Длительность первого водоотбора должна составлять не менее двух часов.
3. В ходе эксплуатации необходимо избегать чрезмерно кратковременных включений насосной станции.
4. Систематический и значительный водоотбор в первые месяцы эксплуатации позволит обеспечить постоянный приток воды и полноценное функционирование скважины.

Полезный совет! В начале пользования водой из скважины необходимо в обязательном порядке отнести образец для химического анализа состава. Это позволит быть уверенным в полезных свойствах воды, используемой в качестве питьевой, а также даст возможность правильно эксплуатировать систему водоснабжения в целом.

Скважина на воду своими руками : возможные проблемы и способы их решения

Даже при уплате требуемой стоимости скважины на воду под ключ, когда работу выполнили профессионалы, не всегда удается избежать неприятностей в процессе пользования. Наиболее частые проблемы в ходе эксплуатации скважины:

• заиливание:
• загрязненная вода;
• слабый поток.

Если скважина используется не систематически, а только в летний период, заиливание практически неизбежно. Промывать конструкцию в такой ситуации нет необходимости, но нужна интенсивная прокачка.

Загрязненной вода может стать из-за попадания грунта, промежуточных вод. Чаще всего причиной является разгерметизация обсадных труб. Нужен ремонт, он может быть значительным, если потребуется замена обсадки, а не просто заделывание отдельных участков.

Полезный совет! При закупке материалов для обустройства обсадные трубы для скважины на воду, цена которых относится к бюджетной, выбирать не стоит: эффективность работы самой дорогой насосной станции может быть сведена к нулю именно из-за проблем разгерметизации. Надежны и удобны при монтировании обсадки пластиковые кольца.

Слабый поток может быть причиной засоренности фильтра. Устранением данной проблемы станет чистка или замена фильтра в целом.

Разобраться, как сделать скважину для воды своими руками, или же заказать под ключ, приняв условия и стоимость скважины на воду уже в готовом варианте, – каждый решает сам. Цена не может быть приоритетом, как и производитель техники. Главное, чтобы на выходе было качество и количество воды, которое необходимо для ежедневного потребления и жизнеобеспечения.

Для нормального жизнеобеспечения в доме или на даче должна быть постоянно вода. Чаще всего источниками являются колодец или скважина. Предпочтительнее — скважина. Во-первых, потому что достигаются, как правило, достаточно глубоко залегающие водоносные пласты с более чистой водой. Во-вторых, служат они дольше. В-третьих, дебит (скорость пополнение) у них значительно выше. Немаловажно и то, что возможно бурение скважин на воду своими руками. Есть несколько технологий, вам надо только выбрать.

Вода возле дома — это всегда хорошо

Способы самостоятельного бурения скважин на воду

Скважины на воду бурят или забивают — разные технологии предполагают разные способы. Бурение скважин на воду своими руками возможно далеко не всеми методами, но некоторые использовать реально.

Шнековое бурение

При этой технологии скважину проделывают при помощи специального бура — шнека. Это стальная труба, с наваренными по спирали лопастями. При вращении снаряд погружается в грунт. После того, как он уйдет на вся свою глубину, его вынимают, грунт, оставшийся на лопастях высыпают. Шнек снова опускают в скважину, дорастив сверху трубу, продолжают выемку грунта. Так, раз за разом вынимая снаряд и стряхивая грунт, бурят скважину. Трубы на концах могут иметь резьбу или соединяться при помощи шпилек.

Недостаток этого метода — подходит он не для всех типов грунтов. Нормально бурятся мягкие или средние по твердости породы. Если встречается каменистый или скалистый слой, работа будет неэффективной — шнек тут бессилен. В сыпучих грунтах будут наблюдаться завалы, что тоже проблематично.

По этой технологии работают довольно мощные установки, но есть даже ручные шнековые буры. Ими работать очень тяжело, но возможно. Есть простое устройство, которое делает шнековое бурение скважин на воду своими руками проще — это тренога с воротом и укрепленным вверху блоком. При помощи троса, лебедки и блока проще доставать буровой снаряд, а делать это надо часто.

Более удобны моторизованные бурильные установки, причем не обязательно покупные. Есть интересные самоделки. В любом случае это рама с подвижно закрепленным мотором, который приводит в движение бур. Пример подобной установки в следующем видео. Шнековый бур используется не для скважин на воду, но суть самой установки и принцип работы от этого не меняется.

При небольших размерах шнека и штанг, которыми наращивается длина (до 1,5 м), этот метод бурения скважин на воду можно использовать и внутри дома, дачи, бани. Главное, чтобы грунты были подходящими.

Гидробудрение (при помощи помпы или насоса)

Как понятно из названия этот способ использует для бурения скважин воду. При самостоятельном применении чаще всего воду подают насосом в трубу. Она выходит через специальные отверстия внизу бура, вытекает самотеком через зазор между наружной стенкой трубы и стенками скважины.

Кроме бура и труб с резьбой для этого метода еще необходима помпа. Перед началом работ возле будущей скважины копаются два приямка. В первом оседает основное количество грунта, во второй поступает вода, лишенная большей части примесей. Воды для процесса надо немного — она постоянно циркулирует. Из первого приямка периодически осадки убирают обычно совковой лопатой. При необходимости, если вода стала слишком уж грязной, ее можно заменить. Ее откачивают при помощи той же помпы, только не подают в скважину, а сливают куда-то на участок. Залив новую партию воды можно бурение продолжать.

После того как скважина достигла требуемой глубины, в нее заводится обсадная труба с фильтром на конце. В последнее время чаще всего используется труба ПНД или ПВХ. С ПНД работать проще — она хорошо гнется. Фильтр — это дырки, насверленные на конце обсадной трубы. Длинна такого фильтра — около метра. Потом поверх можно намотать проволоку из нержавейки, а сверху мелкую сетку из той же нержавейки.

Ударно-канатный метод

Один из самых простых в реализации способов сделать скважину самостоятельно — ударно-канатный. Но он и самый медленный, при отсутствии механизации требует значительных физических усилий. С другой стороны, его можно рассматривать как тренажер. Причем очень эффективный — работают почти все мышцы тела.

Ударно-канатное бурение скважин на воду своими руками — универсальный метод, который можно применять на любом виде грунтов. Меняется только снаряд, а технология и установка остается такой же:

Установка канатного бурения может быть выполнена по-разному. Самый распространенный вид — тренога, в центре которой закреплен блок. Но блок может крепиться и к Г-образной конструкции, также для облегчения труда можно использовать электродвигатель с редуктором.

Тренога — самый распространенный вид установки

Сама технология ударно-канатного бурения очень проста: снаряд поднимают, отпускают в свободное падение. Так повторяется много раз. С каждым ударом скважина становится чуть-чуть глубже. Когда пройден участок в 50 см, снаряд вынимают, освобождают от грунта. И все повторяется заново.

Чтобы бурение шло быстрее, необходим тяжелый снаряд. Если стенки трубы толстые, масса и так может быть значительной. При необходимости можно утяжелить — залить свинцом верхнюю часть трубы. Также для ускорения прохождения нижний край можно заточить, но делать это надо так, чтобы скос был направлен внутрь. Еще один момент: обратите внимание на прорези в буровых снарядах. Они облегчают удаление породы. Особенно это важно при прохождении плотных, вязких глиняных пластов.

Трос для ударно-канатной буровой установки нужен диаметром 10-12 мм. Если работать будете вручную, необходимы перчатки. При прохождении верхних слоев проще использовать ручной бур, а для более легкого прохождения верхних слоев в сухое время, можно в пробуренную скважину залить воды.

Обсадная труба и фильтр

Все описанные выше технологии самостоятельного бурения скважин на воду имеют общие черты. После того как скважина вышла на водоносный горизонт (в породе появится вода в больших количествах), еще некоторое время продолжают бурить, углубляясь в глубь водоноса на 1-2 метра. Затем весь буровой снаряд разбирают, а внутрь скважины устанавливают обсадную трубу.

С обсадной трубой надо разобраться. Диаметр выберите в зависимости от того, какого размера вам пробурили скважину и от типа насоса, который планируете использовать. Надо внимательно отнестись к выбору материала. Некоторое время для обсадной трубы использовали асбестовые трубы. Но они очень вредны — сильнейший канцероген. Не стоит использовать и оцинкованные трубы — цинк из организма не выводится, накапливается. А отравление им имеет очень плохие последствия.

Остается не такой большой выбор — трубы из стали и нержавейки, а также пластиковые — ПНД и ПВХ. Нержавейка — практически идеальный вариант, за исключением цены и сложности сварки. Чтобы шов не ржавел необходима сварка в аргонной среде, а это непросто. Хотя, в некоторой степени помочь могут специальные нержавейки.

В последние годы все более популярны трубы из пластика. ПВХ и ПНД — дешево и сердито, но для их установки скважина должна быть идеально ровной. Еще один момент — пластик не очень хорошо переносит нагрузки. Потому их использовать можно на небольшой глубине — метров до 15. В любом случае ставить для скважины канализационные трубы не стоит, лучше все-таки найти водопроводные, хоть они и дороже стоят: стенки в них разной толщины, так что вложения оправдаются.

Стальные трубы точно не сомнутся и простоят долго, но и у их есть существенный недостаток: они ржавеют. Тем не менее, из описанных выше вариантов именно металл оптимальный, если нет средств на нержавейку.

Чтобы внутрь обсадной трубы поступала вода, в нижней ее части, которая погружается в водоносный горизонт, делают фильтр. В трубе делают отверстия. Есть два варианта. Первый — сверлом большого диаметра, в четыре ряда в шахматном порядке. Второй — прорезают болгаркой продольные щели (размер 1,5-2,5 мм).

Поверху трубы наматывают проволоку (3-4 мм диаметром), а сверху нее крепят сетку с очень мелкой ячейкой. Лучше всего использовать нержавейку. В этом случае можно будет промывать фильтр от отложений при помощи промывочных растворов, а проволоку и сетку можно приварить к трубе.

Если использовать любой другой металл, через некоторое время фильтр выйдет из строя. Черный металл ржавеет, остальные разрушаются из-за электролитической коррозии.

Абиссинский колодец или скважина-игла

Это вид ручного бурения скважин на воду и бурением не назовешь — специальную штангу с литым конусообразным наконечником забивают в грунт, наращивая по мере надобности трубами-штангами (длинна одной 1-2 метра), которые соединяются при помощи резьбы. Называют этот тип скважин по-разному, забивная, абиссинская, игла. Все это об одном методе.

Отличие от всех других методов в том, что эти трубы так и остаются в земле, именно по ним будет поступать вода. То есть это скважина без установки обсадной трубы. Ее пробивают при помощи этих труб, их же потом и используют. Потому в качестве штанг, которыми наращивают иглу, используют водопроводные трубы с толстой стенкой. Диаметр от 25 -32 мм. Так как трубы забиваются навсегда, их соединение должно быть герметичным. Традиционно для повышения надежности используют подмотку (обычно — льняную), можно ее обмазать герметиком.

Первый элемент абиссинского колодца называется иглой. Но наконечник-пика далеко не единственное отличие этой части от других. Почти во всю длину трубы насверлены в ней отверстия. Это — фильтр для воды. Через них внутрь будет поступать вода. Чтобы они не забивались породой, поверх трубы спиралью наматывают проволоку, а на нее крепят мелкую сетку. Чтобы скважина служила долго, не забивалась, была возможность сделать промывку, проволока и сетка должны быть из нержавейки. Только в таком варианте служить фильтр будет долго и без проблем. Использование других металлов, пусть и нержавеющих, намного сокращает срок службы скважины — металлы разрушаются за счет электролитической коррозии. Потому латунная, медная или какая-либо другая проволока или сетка на стальную трубу не подходят.

Первый элемент абиссинского колодца — игла с наконечником-пикой и фильтром

Еще один момент. Чтобы при забивании сетку и намотку не оторвало, их приваривают к трубе. Следующий момент: диаметр широкой части конуса должен быть шире диаметра трубы. При забивании конус оставляет отверстие большей ширины, чем идущая за ними труба с намоткой, потому ее не сорвет.

Техпроцесс забивания скважины-иглы чрезвычайно прост: бьют по трубе, загоняя ее в грунт. Но если стучать чем-то тяжелым по верхушке трубы, она деформируется. Потому делают специальное устройство — бабку и конус, который навинчивается на верхушку трубы. Внутри бабки ударная поверхность имеет тоже форму конуса. Имеющиеся полости внутри заливаются свинцом — для увеличения веса. Чем больше весит снаряд, тем быстрее будет забиваться труба, но учтите, что поднимать его надо руками и очень много раз.

Сама баба в диаметре намного больше, чем труба, которую будут забивать. Чтобы при ее движении не было люфта внизу устанавливается шайба подходящего диаметра (чуть больше наружного диаметра трубы). В результате бабка свободно ходит вверх/вниз, но без какого-либо люфта. Высота подъема снаряда определяется его размерами — надо чтобы она не слетала с забиваемой трубы. Внешний вид бабки для забивки абиссинского колодца и ее чертеж расположены ниже.

Это не единственное приспособление, при помощи которого забивают скважины. Делают на трубу мощный зажим, который фиксируется по принципу струбцины. Вместо бабки используют тяжелое металлическое кольцо с двумя ручками. Как им работать — смотрите в видео.

Как видите, пробить скважину на воду можно и внутри дома или даже на дне старого колодца. Не так много места надо.

Как оборудовать пробитую скважину

Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится .

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

• вибрационный насос;
• обратный клапан, который устанавливается перед насосом;
• емкость для воды;
• поливочный шланг;
• краны и т.д.

Обратите внимание, что обратный клапан устанавливается перед насосом, а не на конце шланга, погруженного в скважину. Просто так этот самый шланг при заморозках не разорвет. Еще один плюс такого устройства — проще демонтировать на зиму.

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить . Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.
