Шанхайский Маглев – самый быстрый и самый дорогой поезд в мире. Поезда на магнитных подушках - это транспорт будущего? Как работает поезд на магнитной подушке? Японский левитирующий поезд

Невзирая на то, что с момента создания первых паровозов прошло уже более двухсот лет, человечество до сих пор не готово полностью отказаться от использования дизельного топлива, силы пара и электричества в качестве движущей мощи, способной перемещать тяжеловесные грузы и пассажиров.

Однако, как вы сами понимаете, все это время инженеры-изобретатели не пребывали в полном бездействии, и результатом работы их мысли стал выход в свет альтернативных способов транспортировки по железнодорожному полотну.

История возникновения поездов на электромагнитной подушке

Сама идея изготовления поезда, передвигающегося на магнитной подушке не так уж нова. Впервые о создании подобного подвижного состава изобретатели стали задумываться еще в самом начале XX столетия, однако по ряду причин воплощение данного проекта осуществить не удавалось на протяжении довольно длительного времени.

Только к 1969 году на территории тогдашнего ФРГ приступили к изготовлению подобного поезда, впоследствии нареченного маглевом, и укладыванию магнитной трассы. Запуск первого маглева под названием «Трансрапид-02» был произведен уже спустя два года.

Интересным является тот факт, что при изготовлении маглева немецкие инженеры основывались на записях, произведенных ученым Германом Кемпером, получившим патент на создание магнитоплана еще в 1934 году. Первый маглев «Транрапид-02» высокоскоростным не назовешь, так как скорость он развивал всего лишь до 90 км/ч. Вместимость его также была очень низкой: всего четыре человека.

Последующая модель маглева, созданная в 1979 году, «Трансрапид-05» вмещала уже до 68 пассажиров и двигалась по пассажирской линии города Гамбурга, имеющей протяженность в 908 м, со скоростью 75 км/ч.

Трансрапид-05

Параллельно на другом конце континента, в Японии, в том же 1979 году был запущен маглев модели «МЛ-500», способный развить скорость аж до 517 км/ч.

Что такое маглев и каков принцип его работы?

Маглев (или попросту поезд на магнитной подушке) - это разновидность транспорта, управляемого и приводимого в движение посредством силы магнитного поля. При этом маглев не касается железнодорожного полотна, а «левитирует» над ним, удерживаемый искусственно созданным магнитным полем. При этом исключается трение, тормозящей силой выступает только аэродинамическое сопротивление.

На ближнемагистральных направлениях в будущем маглев может составить серьезную конкуренцию воздушному транспорту ввиду своей возможности развивать очень высокую скорость передвижения. На сегодняшний день повсеместному внедрению маглевов в большой мере препятствует то, что они не могут быть применены на традиционном магистральном железнодорожном покрытии. Маглев может передвигаться лишь на специально построенной магнитной магистрали, что требует очень крупных капиталовложений.

Также считается, что магнитный транспорт способен негативно воздействовать на организм машинистов и жителей приближенных к магнитным трассам регионов.

Преимущества маглевов

К достоинствам маглевов относится обширная перспектива достижения высоких скоростей, способных конкурировать даже с реактивной авиацией. Кроме того, маглев является довольно экономичным, в плане потребления электроэнергии, транспортом. К тому же практически отсутствует трение деталей, что позволяет существенно снизить уровень эксплуатационных расходов.

Первый поезд на магнитной подушке перевез группу пассажиров в рамках проходившей в Германии Международной транспортной выставки IVA 1979 года. Но мало кто знает, что в том же году свои первые метры по испытательной трассе проехал другой маглев — советский, модель ТП-01. Особо удивительно, что советские маглевы сохранились до наших дней, — они пылятся на задворках истории более 30 лет.

Опыты с транспортом, работающим по принципу магнитной левитации, начались еще до войны. В разные годы и в разных странах появлялись действующие прототипы левитирующих поездов. В 1979-м немцы представили систему, которая за три месяца работы перевезла более 50 000 пассажиров, а в 1984-м в международном аэропорту города Бирмингем (Великобритания) появилась первая в истории постоянная линия для поездов на магнитной подушке. Изначальная длина трассы составляла 600 м, а высота левитации не превышала 15 мм. Система вполне успешно эксплуатировалась на протяжении 11 лет, но затем участились технические отказы из-за состарившегося оборудования. А поскольку система была уникальной, практически любую запчасть приходилось изготовлять по индивидуальному заказу, и было принято решение закрыть линию, приносившую сплошные убытки.

1986 год, ТП-05 на полигоне в Раменском. 800-метровый участок не позволял разогнаться до крейсерских скоростей, но первичные «заезды» этого и не требовали. Вагон, построенный в крайне сжатые сроки, обошёлся почти без «детских болезней», и это было хорошим результатом.

Помимо британцев, серийные магнитные поезда вполне успешно запустили все в той же Германии — компания Transrapid эксплуатировала подобную систему длиной 31,5 км в районе Эмсланд между городами Дерпен и Латен. История эмсландского маглева, правда, закончилась трагически: в 2006 году по вине техников произошла серьезная авария, в которой погибло 23 человека, и линию законсервировали.

В Японии сегодня эксплуатируется две системы магнитной левитации. Первая (для городских перевозок) использует систему электромагнитного подвеса для скоростей до 100 км/ч. Вторая, более известная, SCMaglev, предназначена для скоростей более 400 км/ч и основана на сверхпроводящих магнитах. В рамках этой программы построено несколько линий и установлен мировой рекорд скорости для железнодорожного транспортного средства, 581 км/ч. Буквально два года назад было представлено новое поколение японских поездов на магнитном подвесе — L0 Series Shinkansen. Кроме того, система, аналогичная немецкому «Трансрапиду», работает в Китае, в Шанхае; в ней также используются сверхпроводящие магниты.

Салон ТП-05 имел два ряда сидений и центральный проход. Вагон широкий и при этом на удивление низкий — редактор ростом 184 см практически касался головой потолка. В кабине водителя стоять было невозможно.

А в 1975 году началась разработка первого советского маглева. Сегодня о нем практически забыли, но это очень важная страница технической истории нашей страны.

Поезд будущего

Он стоит перед нами — большой, футуристического дизайна, похожий скорее на космический корабль из научно-фантастического фильма, нежели на транспортное средство. Обтекаемый алюминиевый кузов, сдвижная дверь, стилизованная надпись «ТП-05» на борту. Экспериментальный вагон на магнитном подвесе стоит на полигоне неподалеку от Раменского уже 25 лет, целлофан покрыт густым слоем пыли, под ним — удивительная машина, которую чудом не разрезали на металл по доброй русской традиции. Но нет, он сохранился, и сохранился ТП-04, его предшественник, предназначенный для испытаний отдельных узлов.

Экспериментальный вагон в цеху — уже в новой раскраске. Его перекрашивали несколько раз, а для съёмок в фантастическом короткометражном фильме сделали на борту большую надпись Fire-ball.

Разработка маглева уходит корнями в 1975 год, когда при Миннефтегазстрое СССР появилось производственное объединение «Союзтранспрогресс». Несколькими годами позже стартовала государственная программа «Высокоскоростной экологически чистый транспорт», в рамках которой и началась работа над поездом на магнитной подушке. С финансированием было очень неплохо, под проект построили специальный цех и полигон института ВНИИПИтранспрогресс с 120-метровым участком дороги в подмосковном Раменском. А в 1979 году первый вагон на магнитной подушке ТП-01 успешно прошел испытательную дистанцию своим ходом — правда, еще на временном 36-метровом участке завода «Газстроймашина», элементы которого позже «переехали» в Раменское. Обратите внимание — одновременно с немцами и раньше многих других разработчиков! В принципе, СССР имел шансы стать одной из первых стран, развивающих магнитный транспорт, — работой занимались настоящие энтузиасты своего дела во главе с академиком Юрием Соколовым.

Магнитные модули (серые) на рельсе (оранжевом). Прямоугольные бруски по центру фотографии — это как раз датчики зазора, отслеживающие неровности поверхности. Электронику с ТП-05 сняли, но магнитное оборудование осталось, и, в принципе, вагон снова можно запустить.

Экспедицию «Популярной механики» возглавил не кто иной, как Андрей Александрович Галенко, генеральный директор ОАО инженерно-научного центра «ТЭМП». «ТЭМП» — это та самая организация, экс-ВНИИПИтранспрогресс, отделение канувшего в Лету «Союзтранспрогресса», а Андрей Александрович работал над системой с самого начала, и вряд ли кто мог бы рассказать о ней лучше него. ТП-05 стоит под целлофаном, и первым делом фотограф говорит: нет, нет, мы не сможем это сфотографировать, тут же ничего не видно. Но затем мы стягиваем целлофан — и советский маглев впервые за долгие годы предстает перед нами, не инженерами и не сотрудниками полигона, во всей красе.

Зачем нужен маглев

Разработку транспортных систем, работающих на принципе магнитной левитации, можно разделить на три направления. Первое — это машины с расчетной скоростью до 100 км/ч; в таком случае наиболее оптимальной является схема с левитационными электромагнитами. Второе — это пригородный транспорт со скоростями 100−400 км/ч; здесь целесообразнее всего использовать полноценный электромагнитный подвес с системами боковой стабилизации. И наконец, самая «модная», если так можно выразиться, тенденция — поезда дальнего сообщения, способные разгоняться до 500 км/ч и выше. В этом случае подвеска должна быть электродинамической, на сверхпроводящих магнитах.

ТП-01 относился к первому направлению и испытывался на полигоне вплоть до середины 1980 года. Масса его составляла 12 т, длина — 9 м, а вмещал он 20 человек; зазор подвеса при этом был минимален — всего 10 мм. За ТП-01 последовали новые градации испытательных машин — ТП-02 и ТП-03, путь удлинили до 850 м, потом появился вагон-лаборатория ТП-04, предназначенный для исследования работы линейного тягового электропривода. Будущее советских маглевов казалось безоблачным, тем более что в мире, помимо Раменского, существовало всего два подобных полигона — в Германии и Японии.

Раньше ТП-05 был симметричным и мог двигаться как вперёд, так и назад; пульты управления и лобовые стёкла были с обеих его сторон. Сегодня пульт сохранился только со стороны цеха — второй демонтировали за ненадобностью.

Принцип работы левитирующего поезда относительно прост. Состав не касается рельса, находясь в состоянии парения, — работает взаимное притяжение или отталкивание магнитов. Проще говоря, вагоны висят над плоскостью пути благодаря вертикально направленным силам магнитной левитации, а от боковых кренов удерживаются с помощью аналогичных сил, направленных горизонтально. При отсутствии трения о рельс единственной «преградой» для движения становится аэродинамическое сопротивление — многотонный вагон теоретически может сдвинуть с места даже ребенок. В движение поезд приводится линейным асинхронным двигателем, аналогичным тому, что работает, например, на московском монорельсе (к слову, этот двигатель разработан как раз ОАО ИНЦ «ТЭМП»). Подобный двигатель имеет две части — первичная (индуктор) установлена под вагоном, вторичная (реактивная шина) — на путях. Электромагнитное поле, создаваемое индуктором, взаимодействует с шиной, двигая поезд вперед.

К преимуществам маглева в первую очередь относится отсутствие иного сопротивления, кроме аэродинамического. Кроме того, минимален износ оборудования из-за незначительного количества подвижных элементов системы в сравнении с классическими поездами. К недостаткам — сложность и дороговизна путей. Например, одной из проблем является безопасность: маглев нужно «поднимать» на эстакаду, а если есть эстакада, значит, необходимо продумать возможность эвакуации пассажиров в случае экстренной ситуации. Впрочем, вагон ТП-05 планировался к эксплуатации на скоростях до 100 км/ч и имел относительно недорогую и технологичную путевую структуру.

1980-е. Инженер ВНИИПИ-транспрогресс работает за ЭВМ. Оборудование цеха на то время было самым современным — финансирование программы «Высокоскоростной экологически чистый транспорт» осуществлялось без серьёзных сбоев даже в перестроечные времена.

Все с нуля

Разрабатывая серию ТП, инженеры всё, по сути, делали «с нуля». Выбирали параметры взаимодействия магнитов вагона и пути, затем взялись за электромагнитную подвеску — работали над оптимизацией магнитных потоков, динамикой движения и т. д. Основным достижением разработчиков можно назвать созданные ими так называемые магнитные лыжи, способные компенсировать неровности пути и обеспечить комфортную динамику движения вагона с пассажирами. Адаптация к неровностям реализовывалась с помощью небольших по размеру электромагнитов, связанных шарнирами в нечто подобное цепям. Схема была сложной, но значительно более надежной и работоспособной, чем при жестко закрепленных магнитах. Контроль за системой осуществлялся благодаря датчикам зазора, которые отслеживали неровности пути и давали команды силовому преобразователю, уменьшавшему или увеличивающему ток в конкретном электромагните, а значит, и подъемную силу.

ТП-01, первый советский маглев, 1979 год. Здесь вагон стоит ещё не в Раменском, а на коротком, 36-метровом участке пути, построенном на полигоне завода «Газстроймашина». В том же году первый подобный вагон продемонстрировали немцы — советские инженеры шли в ногу со временем.

Именно эта схема и была опробована на ТП-05 — единственном построенном в рамках программы вагоне «второго направления», с электромагнитным подвесом. Работу над вагоном вели очень быстро — его алюминиевый корпус, например, сделали буквально за три месяца. Первые испытания ТП-05 прошли в 1986 году. Он весил 18 т, вмещал 18 человек, остальная часть вагона была занята испытательным оборудованием. Предполагалось, что первая дорога с использованием таких вагонов на практике будет построена в Армении (из Еревана в Абовян, 16 км). Скорость должны были довести до 180 км/ч, вместимость — до 64 человек на вагон. Но вторая половина 1980-х внесла свои коррективы в радужное будущее советского маглева. В Британии к тому времени уже запустили первую постоянную систему на магнитной подушке, мы могли бы догнать англичан, если бы не политические перипетии. Другой причиной свертывания проекта стало землетрясение в Армении, приведшее к резкому сокращению финансирования.

Проект В250 — скоростной маглев «Москва — Шереметьево». Аэродинамика была разработана в ОКБ Яковлева, причём были изготовлены полноразмерные макеты сегмента с креслами и кабины. Расчётная скорость — 250 км/ч — была отражена в индексе проекта. К сожалению, в 1993 году амбициозная идея разбилась об отсутствие финансирования.

Предок «Аэроэкспресса»

Все работы по серии ТП были свернуты в конце 1980-х, а с 1990 года ТП-05, успевший к тому времени сняться в научно-фантастической короткометражке «С роботами не шутят», был поставлен на вечный прикол под целлофаном в том самом цеху, где его построили. Мы стали первыми журналистами за четверть века, кто увидел эту машину «вживую». Внутри сохранилось практически все — от пульта управления до обивки кресел. Реставрация ТП-05 не так сложна, как могла бы быть — он стоял под крышей, в хороших условиях и заслуживает место в музее транспорта.

В начале 1990-х ИНЦ «ТЭМП» продолжил тему маглева, теперь уже по заказу правительства Москвы. Это была идея «Аэроэкспресса», скоростного поезда на магнитной подушке для доставки жителей столицы прямо в аэропорт Шереметьево. Проект получил название В250. Опытный сегмент поезда показали на выставке в Милане, после чего в проекте появились иностранные инвесторы и инженеры; советские специалисты ездили в Германию для изучения заграничных наработок. Но в 1993-м из-за финансового кризиса проект был свернут. 64-местные вагоны для Шереметьево остались только на бумаге. Впрочем, некоторые элементы системы были созданы в натурных образцах — узлы подвески и ходовой части, приборы бортовой системы электроснабжения, начались даже испытания отдельных блоков.

Самое интересное, что наработки для маглевов в России есть. ОАО ИНЦ «ТЭМП» работает, реализуются различные проекты для мирной и оборонной отраслей, есть испытательный участок, есть опыт работы с подобными системами. Несколько лет назад благодаря инициативе ОАО «РЖД» разговоры о маглеве снова перешли в стадию проектных разработок — правда, продолжение работ поручено уже другим организациям. К чему это приведет, покажет время.

За помощь в подготовке материала редакция выражает благодарность генеральному директору ИТЦ «Транспорт электромагнитный пассажирский» А.А. Галенко.

Поезда на магнитной подушке - это экологический чистый, бесшумный и быстрый транспорт. Они не могут слететь с рельсов и в случае неполадки способны безопасно остановиться. Но почему же такой транспорт не получил широкого распространения, и люди по-прежнему пользуется обычными электричками и поездами?

В 1980-е годы считалось, что поезда с магнитной левитацией (маглевы) это транспорт будущего, который уничтожит внутренние авиарейсы. Эти поезда могут перевозить пассажиров со скоростью 800 км/ч и не наносят практически никакого вреда окружающей среде.

Маглевы способны ездить в любую погоду и не могут сойти со своего единственного рельса - чем дальше поезд отклоняется от путей, тем сильнее его толкает обратно магнитная левитация. Все маглевы двигаются с одинаковой частотой, поэтому не будет никаких неполадок с сигналами. Представьте себе, какой эффект оказали бы такие поезда на экономику и транспорт, если бы расстояние между отдаленными крупными городами преодолевалось за полчаса.

Но почему вы до сих пор не можете ездить по утрам на работу со сверхзвуковой скоростью? Концепт маглевов существует уже более века, еще с начала 1900-х было оформлено множество патентов, использующих эту технологию. Однако до наших дней дожило лишь три рабочие системы поездов на магнитной подушке, причем все они есть только в Азии.

Японский маглев. Фото: Yuriko Nakao/Reuters

До этого первый рабочий маглев появился в Великобритании: в период с 1984 по 1995 из аэропорта Бирмингема ходил шаттл AirLink . Маглев был популярным и дешевым транспортом, но его обслуживание обходилось очень дорого, поскольку некоторые запчасти были единичного производства и их было тяжело найти.

В конце 1980-х Германия тоже обратилась к этой идее: ее беспилотный поезд M-Bahn ездил между тремя станциями западного Берлина. Однако технологию левитирующих поездов решили отложить на потом, и линию закрыли. Ее производитель TransRapid проводил испытания маглевов до тех пор, пока в 2006 году на тренировочном полигоне в Латене не произошел несчастный случай, в котором погибло 23 человека.

Это происшествие могло поставить крест на немецких маглевах, если бы компания TransRapid не подписала до этого договор на строительство в 2001 году маглева для Шанхайского аэропорта. Сейчас этот маглев является самым быстрым электропоездом в мире, который ездит со скоростью 431 км/ч. С его помощью расстояние от аэропорта до бизнес-квартала Шанхая можно преодолеть всего за восемь минут. На обычном транспорте для этого понадобился бы целый час. В Китае есть еще один среднескоростной маглев (его скорость составляет около 159 км/ч), который работает в столице провинции Хунань, Чанша. Китайцы настолько полюбили эту технологию, что к 2020 году планируют запустить еще несколько маглевов в 12 городах.

Канцлер Германии Ангела Меркель первой проехала на маглеве TransRapid до Шанхайского аэропорта. Фото: Rolf Vennenbernd/EPA

В Азии сейчас ведется работа и над другими проектами поездов на магнитной подушке. Один из самых известных - это беспилотный шаттл EcoBee, который ездит от южнокорейского аэропорта Инчхон с 2012 года. На его самой короткой линии расположено семь станций, между которыми маглев проносится со скоростью 109 км/ч. А еще поездки на нем абсолютно бесплатны.

2. Поезда MAGLEV: основные характеристики и перспективы эксплуатации

3. Летающие экспрессы. Отечественные и зарубежные разработки

3.1 Разработки новых видов транспорта

3.2 Высокоскоростной транспорт на магнитном подвесе

Заключение

Список литературы

Введение

Недавно знаменитый английский писатель-фантаст Артур Кларк сделал очередное предсказание. «...Мы, возможно, стоим на пороге создания космического аппарата нового типа, который сможет покидать Землю с минимальными затратами за счет преодоления гравитационного барьера, - считает он. - Тогда нынешние ракеты станут тем же, чем были воздушные шары до первой мировой войны». На чем же основано такое суждение? Ответ нужно искать в современных идеях создания транспорта на магнитной подушке.

Еще полвека назад магнитная подушка была чем-то из области фантастики. Однако сейчас ученые многих стран работают по созданию транспорта на магнитной подушке. Поезда будущего будут «парить» над землей, они как бы «подвешиваются» к рельсам, или отталкиваются от них, в зависимости от того, какая будет применена система, то есть электромагнитный или электродинамический подвес. В первом случае путь представляет собой стальные рельсы с «подвешенным» к ним экипажем. Во втором случае состав пойдет по металлическому полотну, в котором возникают электрические токи. В качестве тягового механизма в таких поездах будут использованы линейные двигатели.

Следует отметить, что поезд на магнитной подвеске начали эксплуатировать восьмидесятых годах прошлого века в Бирмингеме. Правда, после одиннадцати лет работы этот поезд был снят с линии из-за технических проблем. В настоящее время транспортная система на магнитной подушке действует в Китае, соединяя центр Шанхая с международным аэропортом Пудон. А в Японии экспериментальный поезд на магнитной подушке MLX01 в 2003 году установил абсолютный для данного вида транспорта рекорд скорости, разогнавшись до 581км/ч.

Цель данной контрольной работы – описать основные характеристики транспорта на магнитной подушке и дальнейшие перспективы использования транспорта будущего.

Реализация достижения цели достигается посредством решения следующих задач:

· дать описание теоретических предпосылок к созданию транспорта на магнитной подушке;

· дать описание технических характеристик и перспектив эксплуатации поездов на магнитной подушке;

· дать описание новейших отечественных и зарубежных разработок транспортных средств, функционирующих на основе эффекта левитации.

1. Левитация против гравитации: импульс к созданию транспорта на магнитной подушке

Буквальное значение слова «левитация» - подъем. По крайней мере, так определяется Британской энциклопедией возможность поднятия какого-либо тела (в том числе и человеческого) без контакта с чем бы то ни было. В технический обиход оно вошло сравнительно недавно, в связи с попытками создания транспорта на магнитной подушке.

Ее суть можно понять из наглядного опыта, часто демонстрируемого в школе. Берут два ферритовых колечка, представляющих собой сильные постоянные магниты, и нанизывают их на стеклянную палочку, поставленную вертикально. При этом верхний из магнитов как бы повисает в воздухе. Однако стоит убрать палочку, и магнитное кольцо перевернется и упадет. Вот почему инженерам приходится прилагать немалые усилия, чтобы стабилизировать магнитную подушку. Вот почему магнитный левитационный транспорт, над которым работают вот уже четверть века, так и не вышел за пределы полигонов.

Тем удивительнее фокус, который продемонстрировал изобретатель-исследователь Александр Кушелев. На столе он разместил керамический магнит от громкоговорителя диаметром 80 мм. Тщательно отъюстировал деревянными клинышками горизонтальность его положения. Прикрыл магнит сверху пластинкой оргстекла, на которой раскрутил самолично сделанный им волчок. И произошло необъяснимое: магнит оторвался от поверхности оргстекла и завис в воздухе.

Секунд через 40 он замедлил свое вращение, потерял устойчивость и кувыркнулся вниз. Объяснить это можно так: волчок тоже магнитный, а вращение за счет гироскопического эффекта стабилизирует его положение точно так же, как упоминавшаяся стеклянная палочка. На вопрос, нельзя ли на основе данного эффекта построить какое-либо левитирующее транспортное средство, Кушелев ответил, что как раз над этим он и размышляет.

Кроме того, магнитную левитацию можно в принципе осуществить и с помощью сверхпроводимости. Если взять сверхпроводник, пропустить через него электроток и поместить над магнитом, то он зависнет в воздухе и будет парить до тех пор, пока не отключат питание. Здесь стабилизация осуществляется как бы сама собой - любое перемещение сверхпроводника вызывает в нем вихревые токи, магнитные поля которых, точно-зеркальные по отношению к полю магнита, загоняют его на прежнее место. Естественно, это справедливо и к любому перемещению магнита (при неподвижном сверхпроводнике). Подобный способ магнитной подвески уже нашел применение в технике при создании сверхточных гироскопов для систем наведения ракет и самолетов. Более того: как выяснилось совсем недавно, использование сверхпроводимости дает уникальный побочный эффект.

Возможно ли укротить гравитацию? В 1996 г. в том убедился физик Джон Шнурер из Эниочского колледжа в Йеллоу-Спринг, штат Огайо. Когда над висящим в воздухе сверхпроводящим диском диаметром в 2,5 см он поместил маленький кусочек пластика, прикрепленный к точным весам, те показали уменьшение веса примерно на 5%. Сначала Шнурер не поверил собственным глазам. Он 12 раз провел эксперимент, прежде чем пришел к окончательному выводу: феномен повторяется регулярно. Тут он вспомнил, что еще в начале 90-х годов подобное же явление заметил наш соотечественник, специалист в области материаловедения Евгений Подклетнов, работавший в то время в Технологическом университете г. Тампере (Финляндия). Но тогда наблюдавшиеся результаты сочли ошибкой эксперимента.

Теперь же аналогичные опыты пытаются воспроизвести в Центре космических полетов имени Дж. Маршала, NASA и еще нескольких государственных лабораториях США. По словам руководителя Отделения перспективных концепций NASA Уита Брэнтли, люди так увлечены исследованиями, что порой тратят собственные деньги на покупку недостающего оборудования. К делу подключились и теоретики. Скажем, итальянец Джиованни Моданези из Национального агентства ядерной физики и физики высоких энергий полагает, что в данном случае мы имеем дело с возникновением «гравитационного экрана». А ведущий специалист Алабамского университета Нинг Ли считает, что при определенных условиях поля атомов сверхпроводника способны так экзотически взаимодействовать друг с другом, что возникает левитация.

Однако существует и другой способ создания левитации. «Одним из направлений дальнейшего поиска станет пересмотр природы тяготения - на базе электромагнитных и электростатических явлений, - полагает кандидат технических наук из подмосковного г. Лыткарино Владимир Пономарев.- Обратить внимание на электростатику заставляет хотя бы уже тот факт, что математические формулировки закона Ньютона и закона Кулона внешне весьма схожи, только в первом выражении в числителе стоят массы взаимодействующих тел, а во втором - их электрические заряды».

Причем при внимательном рассмотрении выясняется, что аналогии идут глубже внешнего сходства. Согласно общепринятым представлениям, явление гравитации основывается на взаимодействии неких квантов тяготения - гравитонов; однако до сих пор никто экспериментально не обнаружил ни их самих, ни излучаемых ими гравитационных волн. А что если гравитоны в какой-то мере тождественны элементарным электростатическим зарядам (назовем их кулонами)?

Такое предположение подталкивает вот к следующим рассуждениям. Поскольку любое тело во Вселенной имеет температуру выше абсолютного нуля, внутри него атомы испытывают тепловые колебания. А эти колебания, в соответствии с принципами электромагнитной теории Максвелла-Лоренца, неизбежно приводят к флуктуации микроскопических поляризованных зарядов. Суммируясь, те и образуют общий заряд. Таким образом, гравитационное притяжение, в принципе, может быть заменено электростатическим. Скажем, система Земля-Солнце находится в равновесии потому, что центробежная сила, бегущей по своей орбите Земли, равна силе взаимного притяжения разноименных электростатических зарядов ее и Солнца. А вот в системе Земля-Луна такое равновесие нарушено. И из-за этого Луна постепенно удаляется от нашей планеты; правда, понемногу - всего на 1,3 см в год.

Использование эффекта левитации на базе электромагнитных и электростатических явлений открывает широкие перспективы на практике. Электростатические поля надо использовать для создания летательного аппарата нового типа, полагает Пономарев. Его движение в околоземном пространстве будет обусловлено взаимодействием электростатических полей планеты и создаваемого в рабочем органе машины.

Пока в аппарате отсутствуют свободные электрические заряды необходимой величины и знака, он покоится на поверхности планеты. Но как только внутри него накапливаются ионы, получаемые ионизированием газа того же знака, что и электростатическое поле планеты, аппарат взлетит. Причем, согласно расчетам В.И.Пономарева, получается, что такая схема, как минимум, на порядок увеличит эффективность летательных аппаратов по сравнению с нынешними самолетами и ракетами. Конструкция такого летательного аппарата вполне может быть применена не только при исследовании малых планет или астероидов Солнечной системы, но и в открытом межзвездном пространстве.

Очередную попытку укрощения левитации предприняли в конце 1997 г. японские исследователи, которые работают по контракту с международной корпорацией «Мацусита». Они решили использовать для создания машины, преодолевающей силу тяжести, обыкновенный гироскоп. Их опыты подкупающе просты. Небольшой гироскоп раскручивают до 18 000 об/мин и помещают в герметичный контейнер, из которого выкачан воздух, и тот сбрасывают вниз. При падении контейнер преодолевает фиксированную дистанцию около 2 м, причем время замеряется точнейшим образом с помощью двух лазерных лучей. Когда пересекается один (старт), запускается электронный секундомер, когда же другой (финиш) - он останавливается.

Поезда на магнитной подушке, маглевы – самый быстрый вид наземного общественного транспорта. И хотя в эксплуатацию пока введено всего три небольших трека, исследования и испытания прототипов магнитных поездов проходят в разных странах. Как развивалась технология магнитной левитации и что ждет ее в ближайшем будущем вы узнаете из этой статьи.

История становления

Первые страницы истории маглев были заполнены рядами патентов, полученных в начале XX века в разных странах. Еще в 1902 году патентом на конструкцию поезда, оснащенного линейным двигателем, отметился немецкий изобретатель Альфреда Зейден. А уже спустя четыре года Франклин Скотт Смит разработал еще один ранний прототип поезда на электромагнитном подвесе. Немного позже, в период с 1937 года по 1941 год, еще нескольких патентов относящихся к поездам, оснащенным линейными электродвигателями, получил немецкий инженер Герман Кемпер. К слову, подвижные составы Московской монорельсовой транспортной системы, построенной в 2004 г., используют для движения асинхронные линейные двигатели – это первый в мире монорельс с линейным двигателем.

Поезд Московской монорельсовой системы возле станции Телецентр

В конце 1940-х годов исследователи перешли от слова к делу. Британскому инженеру Эрику Лэйзвейту, которого многие называют «отцом маглевов», удалось разработать первый рабочий полноразмерный прототип линейного асинхронного двигателя. Позже, в 1960-х годах, он присоединился к разработке скоростного поезда Tracked Hovercraft. К сожалению, в 1973 году проект закрыли из-за нехватки средств.

В 1979 году появился первый в мире прототип поезда на магнитной подушке, лицензированный для предоставления услуг по перевозке пассажиров – Transrapid 05. Испытательный трек длиной 908 м был построен в Гамбурге и представлен в ходе выставки IVA 79. Интерес к проекту оказался настолько велик, что Transrapid 05 удалось успешно проработать еще три месяца после окончания выставки и перевезти в общей сложности около 50 тыс. пассажиров. Максимальная скорость этого поезда составляла 75 км/ч.

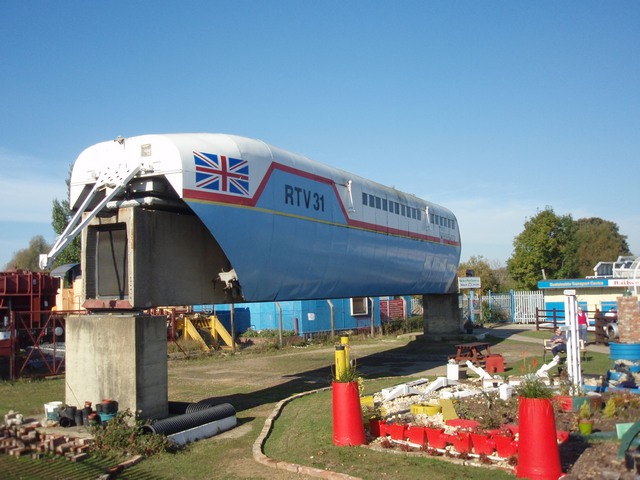

А первый коммерческий магнитоплан появился в 1984 году в Бирмингеме, Англия. Железнодорожная линия на магнитном подвесе соединяла терминал международного аэропорта Бирмингема и расположенную рядом железнодорожную станцию. Она успешно проработала с 1984 по 1995 год. Протяженность линии составляла всего 600 м, а высота, на которую состав с линейным асинхронным двигателем поднимался над полотном дороги – 15 миллиметров. В 2003 году на ее месте была построена система пассажирских перевозок AirRail Link на базе технологии Cable Liner.

В 1980-х годах к разработке и реализации проектов по созданию высокоскоростных поездов на магнитной подушке приступили не только в Англии и Германии, но и в Японии, Корее, Китае и США.

Как это работает

О базовых свойствах магнитов мы знаем еще с уроков физики за 6 класс. Если поднести северный полюс постоянного магнита к северному полюсу другого магнита они будут отталкиваться. Если один из магнитов перевернуть, соединив разные полюса – притягиваться. Это простой принцип заложен в поездах-маглевах, которые скользят по воздуху над рельсом на незначительном расстоянии.

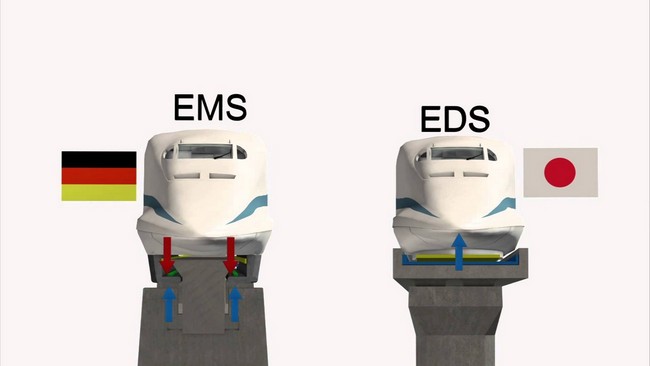

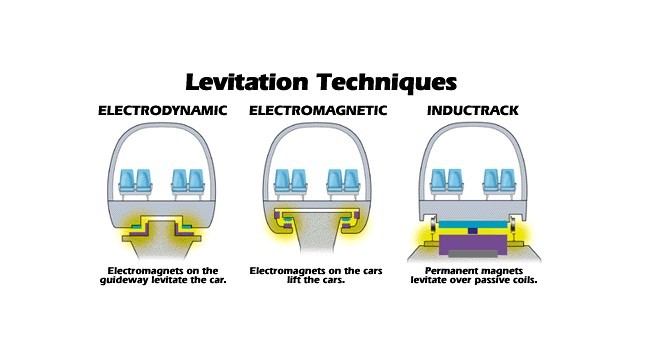

В основе технологии магнитного подвеса лежат три основных подсистемы: левитации, стабилизации и ускорения. В то же время на данный момент существует две основных технологии магнитного подвеса и одна экспериментальная, доказанная лишь на бумаге.

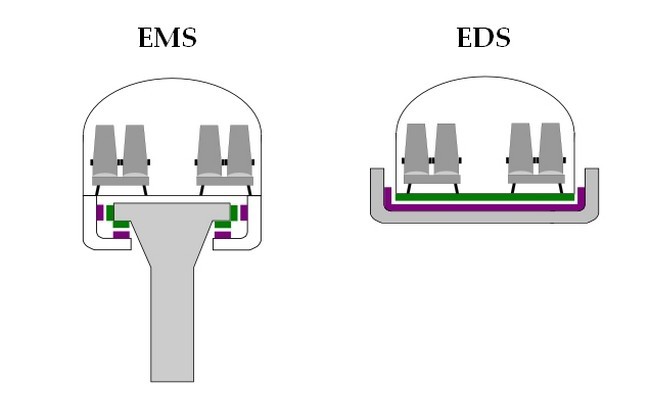

Поезда, построенные на базе технологии электромагнитного подвеса (EMS) для левитации используют электромагнитное поле, сила которого изменяется по времени. При этом практическая реализация данной системы очень похожа на работу обычного железнодорожного транспорта. Здесь применяется Т-образное рельсовое полотно, выполненное из проводника (в основном металла), но поезд вместо колесных пар использует систему электромагнитов – опорных и направляющих. Опорные и направляющие магниты при этом расположены параллельно к ферромагнитным статорам, размещенным на краях Т-образного пути. Главный недостаток технологии EMS – расстояние между опорным магнитом и статором, которое составляет 15 миллиметров и должно контролироваться и корректироваться специальными автоматизированными системами в зависимости от множества факторов, включая непостоянную природу электромагнитного взаимодействия. К слову, работает система левитации благодаря батареям, установленным на борту поезда, которые подзаряжаются линейными генераторами, встроенными в опорные магниты. Таким образом, в случае остановки поезд сможет достаточно долго левитировать на батареях. На базе технологии EMS построены поезда Transrapid и, в частности, шанхайский маглев.

Поезда на базе технологии EMS приводятся в движение и осуществляют торможение с помощью синхронного линейного двигателя низкого ускорения, представленного опорными магнитами и полотном, над которым парит магнитоплан. По большому счету, двигательная система, встроенная в полотно, представляет собой обычный статор (неподвижная часть линейного электродвигателя), развернутый вдоль нижней части полотна, а опорные электромагниты, в свою очередь, работают в качестве якоря электродвигателя. Таким образом, вместо получения крутящего момента, переменный ток в катушках генерирует магнитное поле возбуждающихся волн, которое перемещает состав бесконтактно. Изменение силы и частоты переменного тока позволяет регулировать тягу и скорость состава. При этом чтобы замедлить ход, нужно всего лишь изменить направление магнитного поля.

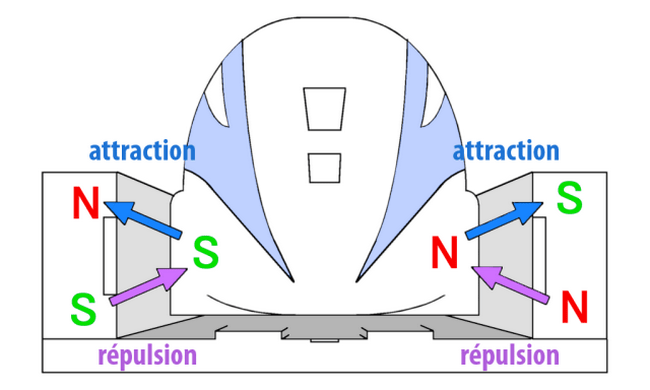

В случае применения технологии электродинамического подвеса (EDS) левитация осуществляется при взаимодействии магнитного поля в полотне и поля, создаваемого сверхпроводящими магнитами на борту состава. На базе технологии EDS построены японские поезда JR–Maglev. В отличие от технологии EMS, в которой применены обычные электромагниты и катушки проводят электричество только в тот момент, когда подается питание, сверхпроводящие электромагниты могут проводить электричество даже после того, как источник питания был отключен, например, в случае отключения электроэнергии. Охлаждая катушки в системе EDS можно сэкономить достаточно много энергии. Тем не менее, криогенная система охлаждения, используемая для поддержания более низких температур в катушках, может оказаться достаточно дорогой.

Главным преимуществом системы EDS является высокая стабильность – при незначительном сокращении расстоянии между полотном и магнитами возникает сила отталкивания, которая возвращает магниты в первоначальное положение, в то же время увеличение расстояния снижает силу отталкивания и повышает силу притяжения, что опять же ведет к стабилизации системы. В этом случае никакой электроники для контроля и корректировки расстояния между поездом и полотном не требуется.

Правда, без недостатков здесь также не обошлось – достаточная для левитации состава сила возникает только на больших скоростях. По этой причине поезд на системе EDS должен быть оснащен колесами, которые смогут обеспечивать движение при низких скоростях (до 100 км/ч). Соответственные изменения также должны быть внесены по всей длине полотна, так как поезд может остановиться в любом месте в связи с техническими неисправностями.

Еще одним недостатком EDS является то, что при низких скоростях в передней и задней частях отталкивающих магнитов в полотне возникает сила трения, которая действует против них. Это одна из причин, по которой в JR–Maglev отказались от полностью отталкивающей системы и посмотрели в сторону системы боковой левитации.

Стоит также отметить, что сильные магнитные поля в секции для пассажиров порождают необходимость установки магнитной защиты. Без экранирования путешествие в таком вагоне для пассажиров с электронным стимулятором сердца или магнитными носителями информации (HDD и кредитные карточки), противопоказано.

Подсистема ускорения в поездах на базе технологии EDS работает точно также, как и в составах на базе технологии EMS за исключением того, что после изменения полярности статоры здесь на мгновение останавливаются.

Третьей, наиболее близкой к реализации технологией, существующей пока только на бумаге, является вариант EDS с постоянными магнитами Inductrack, для активации которых не требуется энергия. До недавнего времени исследователи считали, что постоянные магниты не обладают достаточной для левитации поезда силой. Однако эту проблему удалось решить путем размещения магнитов в так называемый «массив Хальбаха». Магниты при этом расположены таким образом, что магнитное поле возникает над массивом, а не под ним, и способны поддерживать левитацию поезда на очень низких скоростях – около 5 км/ч. Правда, стоимость таких массивов из постоянных магнитов очень высока, поэтому пока и не существует ни одного коммерческого проекта данного рода.

Книга рекордов Гиннесса

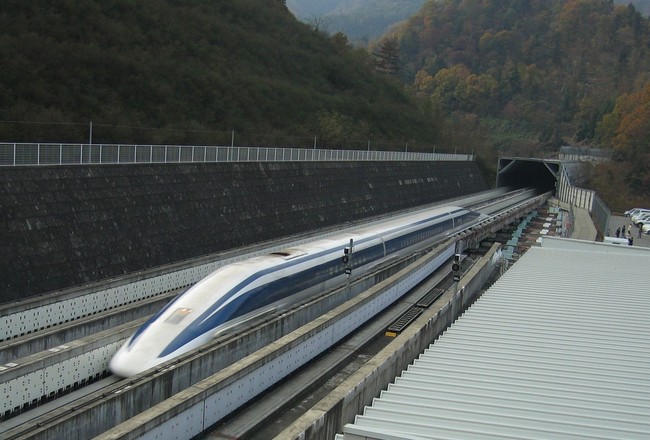

На данный момент первою строчку в списке самых быстрых поездов на магнитной подушке занимает японское решение JR-Maglev MLX01, которому 2 декабря 2003 года на испытательной трассе в Яманаси удалось развить рекордную скорость – 581 км/ч. Стоит отметить, что JR-Maglev MLX01 принадлежит еще несколько рекордов, установленных в период с 1997 по 1999 год – 531, 550, 552 км/ч.

Если взглянуть на ближайших конкурентов, то среди них стоит отметить шанхайский маглев Transrapid SMT, построенный в Германии, которому удалось в ходе испытаний в 2003 году развить скорость 501 км/ч и его прародителя – Transrapid 07, преодолевшего рубеж в 436 км/ч еще в 1988 году.

Практическая реализация

Поезд на магнитной подушке Linimo, эксплуатация которого началась в марте 2005 года, был разработан компанией Chubu HSST и до сих пор используется в Японии. Он курсирует между двумя городами префектуры Айти. Протяженность полотна, над которым парит маглев составляет около 9 км (9 станций). При этом максимальная скорость Linimo равна 100 км/ч. Это не помешало ему только в течение первых трех месяцев с момента запуска перевезти более 10 млн пассажиров.

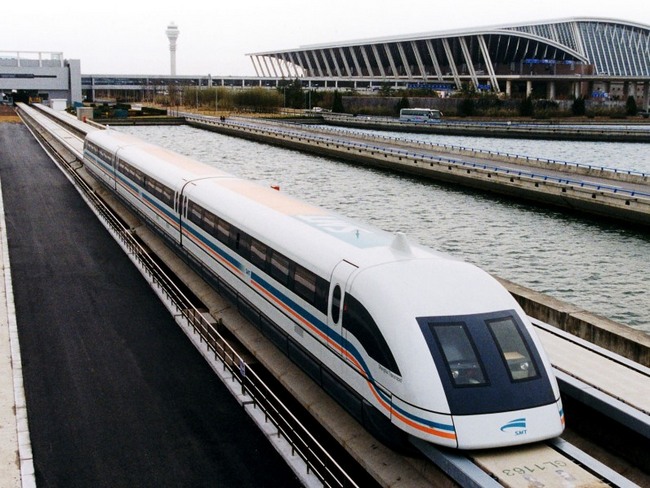

Более известным является шанхайский маглев, созданый немецкой компанией Transrapid и введенный в эксплуатацию 1 января 2004 года. Эта железнодорожная линия на магнитном подвесе соединяет станцию шанхайского метро Лунъян Лу с международным аэропортом Пудун. Общее расстояние составляет 30 км, поезд преодолевает его приблизительно за 7,5 мин, разгоняясь до скорости 431 км/ч.

Еще одна железнодорожная линия на магнитном подвесе успешно эксплуатируется в городе Тэджон, Южная Корея. UTM-02 стал доступен пассажирам 21 апреля 2008 года, а на его разработку и создание ушло 14 лет. Железнодорожная линия на магнитном подвесе соединяет Национальный музей науки и выставочный парк, расстояние между которыми всего лишь 1 км.

Среди поездов на магнитной подушке, эксплуатация которых начнется в ближайшем будущем, стоит отметить Maglev L0 в Японии, его испытания были возобновлены совсем недавно. Ожидается, что к 2027 году он будет курсировать по маршруту Токио – Нагоя.

Очень дорогая игрушка

Не так давно популярные журналы называли поезда на магнитной подушке революционным транспортом, а о запуске новых проектов подобных систем с завидной регулярностью сообщали как частные компании, так и органы власти из разных стран мира. Однако большинство из этих грандиозных проектов были закрыты еще на начальных стадиях, а некоторые железнодорожные линии на магнитном подвесе хоть и сумели недолго послужить на благо населения, позже были демонтированы.

Главная причина неудач в том, что поезда на магнитной подвеске чрезвычайно дороги. Они требуют специально построенной под них с нуля инфраструктуры, которая, как правило, и является самой расходной статьей в бюджете проекта. К примеру, шанхайский маглев обошелся Китаю в $1,3 млрд или $43,6 млн за 1 км двустороннего полотна (включая затраты на создание поездов и постройку станций). Конкурировать с авиакомпаниями поезда на магнитной подушке могут лишь на более длинных маршрутах. Но опять же, в мире достаточно мало мест с большим пассажиропотоком, необходимым для того чтобы железнодорожная линия на магнитном подвесе окупилась.

Что дальше?

На данный момент будущее поездов на магнитной подвеске выглядит туманно в большей степени из-за запредельной дороговизны подобных проектов и длительного периода окупаемости. В то же время множество стран продолжают инвестировать огромные средства в проекты по созданию высокоскоростных железнодорожных магистралей (ВСМ). Не так давно в Японии были возобновлены скоростные испытания поезда на магнитной подушке Maglev L0, .

Японское правительство также надеется заинтересовать собственными поездами на магнитной подушке США. Недавно представители компании The Northeast Maglev, которые планируют соединить с помощью железнодорожной линии на магнитном подвесе Вашингтон и Нью-Йорк, совершили официальный визит в Японию. Возможно поезда на магнитной подвеске получат большее распространение в странах с менее эффективной сетью ВСМ. К примеру, в США и Великобритании, но их стоимость по-прежнему останется высока.

Есть еще один сценарий развития событий. Как известно, одним из путей к увеличению эффективности поездов на магнитной подушке является применение сверхпроводников, которые при охлаждении до близких к абсолютному нулю температур полностью теряют электрическое сопротивление. Однако держать огромные магниты в баках с чрезвычайно холодными жидкостями очень дорого, так как чтобы удерживать нужную температуру, нужны громадные «холодильники», что еще больше повышает стоимость.

Но никто не исключает вероятности, что в ближайшем будущем светилам физики удастся создать недорогое вещество, сохраняющие сверхпроводящие свойства даже при комнатной температуре. При достижении сверхпроводимости при высоких температурах мощные магнитные поля, способные удерживать на весу машины и поезда, станут настолько доступными, что даже «летающие автомобили» окажутся экономически выгодными. Так что ждем новостей из лабораторий.
