Самостоятельный ремонт динамика с использованием доступных материалов. Ремонт динамика - пособие в картинках Из чего можно сделать катушку на динамик

Как хорошо порой летом на уличке в прохладной беседке послушать свои любимые треки… Собрались мы как то летом у знакомого сидели слушали драмчик какой-то на его стареньких S30 Radiotehnika. На удивление колонки, не смотря на свой уже преклонный возраст, всегда долбили очень хорошо. Но вот после пары треков на полной мощности этого , одна из колонок начала странно похрипывать…

Подумывая, что случилось, я начал причину искать в УНЧ, разобрал усилитель и промерял все напряжения. Все оказалось в норме. После этого решил поменять каналы местами и врубил звук на всю… Все та же колонка с тем же эффектом. Пришлось ремонтировать, кстати это не первый ремонт динамика, имел уже опыт ремонта китайского динамика колонки Sven

После вскрытия обнаружилось, что внутри стоит ГДН 25, который я прежде видел только на картинках в интернете.

Вот фото динамика ГДН 25

Покрутив динамик, обсмотрев со всех сторон, никаких дефектов не было обнаружено. Но потом чуть-чуть придавив диффузор я обнаружил, что диффузор оторван от центрующей шайбы, что видно четко на фото

Терся диффузор об керн магнита и если не устранить эту неприятность, то помимо скрежета, который давит на слух, протрется гильза и замкнет катушку, что может привести к выводу из строя УНЧ. К счастью такой ремонт проводится очень быстро и не займет особых усилий.

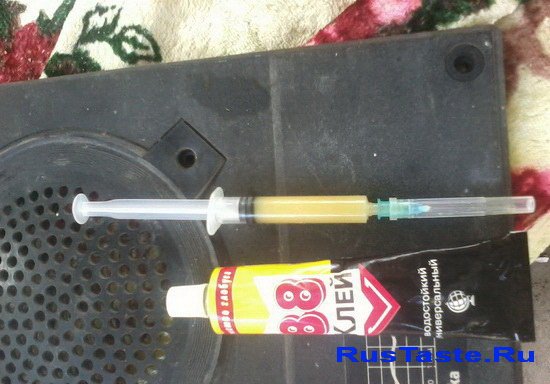

Для ремонта динамика нам понадобится:

Клей. Я использовал обычный резиновый, жидкий 88 клей

Ацетон. Я пользовал обычный растворитель лака для ногтей.

Шприц. Для удобства приклеивания диффузора

Когда все приготовили можно приступать к ремонту

Надо снять пылезащитный колпачок, что бы добраться до катушки динамика. Что бы это сделать, надо потихоньку края колпачка промочить ацетоном, что бы размок клей. Удобно это делать с помощью того же шприца. На фото наглядно видно что надо делать! На фото видно как еще не впитался растворитель.

После того как пропитался колпачок, это буквально минут 5, аккуратно пытаемся поддеть его за края, толь очень осторожно потому что можно повредить диффузор. Если колпачок не сползает, добавьте еще ацетона!!! Он должен легко сползать.

Вот снятый колпачок

Как видите динамик еще сырой. Ему надо дать высохнуть, на это буквально пол часа хватает, это летом и только не на солнце. Сушить надо делать в тени и в хорошо проветриваемом месте..

Когда динамик высох, нам нужно отцентровать динамик. Если сказать проще, надо выровнять гильзу что бы она на полном ходу не задевала керн. Это делается с помощью обычной пленки с фотоаппарата. Если ее нет, можно пользоваться старым снимком от рентгена, ну или на худой конец, как поступил я, взять обычную плотную тонкую обложку от тетрадки.

Та вот надо скрутить пленку в трубочку и вставить между керном и гильзой

И плотно- плотно придавить, это что бы диффузор хорошо прижался к шайбе. Затем набираем шприц клеем, поэтому чем клей жиже, тем лучше

И теперь аккуратненько проклеиваем шайбу хорошим слоем клея. Будьте осторожны!!! Придерживайте иголочку, потому что под давлением поршня она иногда вылетает и можете поранится.

Протягиваем клеем как видно на фото

После того как вы раз протянули, посмотрите внимательно возможно клея мало и надо еще раз пройтись.. Помните что от качества вашей работы зависит качество звука и отсутствие переделки.
На этом ремонт заканчивается. Еще раз проверяем плотно ли прижата шайба и оставляем динамик сушиться на сутки до полного застывания клея.

По прошествию суток аккуратно достаем центрующую пленку и пробуем подключать на проверку динамик. Хорошо его погоняйте и проверьте на прочность. Если все в норме, обратно приклеиваем колпачок на место и ставим динамик в колонку. На этом ремонт окончен

Вот еще парочка фото колонок Radiotehnika S-30

Ремонт окончен. Уже прошел год как работает этот динамик и все так же радует своим звуком. Поэтому не бойтесь ремонтировать динамики и делайте это качественно что бы не приходиолось повторять ремонт. И просто вам удачи
С ув. Admin-чек

Ремонт НЧ динамика своими руками

На сегодня, количество любителей хорошего звука, которые просто выкидывают захрипевший динамик не уменьшается! При этом затраты на аналог могут составить ощутимую сумму.
Думаю что нижеизложенное поможет починить динамик любому, кто имеет большое желание и упорство, нежели покупать новый нч динамик.

Имеется в наличие - чудо дизайнерской мысли, когда то бывшее колонкой S-30 (10АС-222).

Орган явно нуждался в операции - при аккуратном нажатии на диффузор раздавался посторонний призвук (очень похожий на тихий щелчок).Было принято решение трепанировать данный орган.

Сначала у пациента были отпаяны гибкие подводящие провода (со стороны контактных площадок).

Затем растворителем (646 или любой другой, способный растворить клей, типа "Момент") при помощи шприца с иглой было смочено место склейки пылезащитного колпачка и диффузора (по периметру).

Место приклеивания центрирующей шайбы к диффузору (по периметру)...

И место приклеивания самого диффузора к корзине диффузоро-держателя (опять же по периметру).

В таком состоянии динамик был оставлен на минут 15 с периодическим повторением предыдущих трёх пунктов (по мере впитывания/испарения растворителя)

Внимание! При работе с растворителем следует соблюдать меры безопасности - не допускать попадания на кожу (работать в резиновых перчатках!) и слизистые оболочки! Не есть и не курить! Работать в хорошо проветриваемом помещении!

При смачивании - пользоваться небольшим количеством растворителя, избегая попадания его на место приклеивания катушки и центрирующей шайбы!

В зависимости от типа растворителя и температуры воздуха, через 10-15 минут сказанных выше операций с помощью острого предмета можно аккуратно поддеть пылезащитный колпачок и снять его. Колпачок должен либо отойти очень легко, либо оказать очень слабое сопротивление. Если нужно прилагать значительное усилие - повторите операции со смачиванием его краёв растворителем и ожиданием!

После отклеивания колпачка - аккуратно выливаем остатки растворителя из углубления около оправки катушки (путём переворачивания пациента).

К этому времени успевает отклеится центрирующая шайба. Аккуратно, не прилагая усилий, отделяем её от корзины диффузородержателя. при необходимости - повторно смачиваем место склейки растворителем.

Смачиваем место приклейки диффузора к диффузородержателю. Ждём... Смачиваем снова и опять ждём... Минут через 10 можно попробовать отклеить диффузор. В идеале он без усилий должен отделится от диффузородержателя (вместе с катушкой и центрирующей шайбой). Но иногда требуется ему немного помочь (главное - аккуратность! Нельзя повреждать резиновый подвес!!!)

Очищаем места склейки от старого клея и просушиваем разобранный динамик.

Осматриваем разобранного пациента на предмет нахождения неисправности. Смотрим на катушку. При отсутствии на ней потёртости и отклеившихся витков - оставляем её в покое. При отклеивании виточка - приклеиваем его обратно тонким слоем клея БФ-2.

Внимательно осматриваем место крепления подводящих проводков к диффузору. Так и есть - у пациента наиболее часто встречающаяся у старых динамиков имеющих большой ход диффузора неисправность. Подводящий проводок в месте крепления перетёрся/переломился. О каком контакте может идти речь, когда всё висит на пропущенной в центр проводка нитке!

Аккуратно отгибаем медные "усики".

И отпаиваем подводящий проводок.
Повторяем операцию для второго проводка (даже если он ещё жив - болезнь легче предупредить!)

Обрезаем подводящие проводки по месту излома.

И облуживаем получившиеся кончики (само собой - сначала используем канифоль). Тут необходима аккуратность! Используйте малое количество лёгкоплавкого припоя - припой впитывается в проводок, как в губку!

Аккуратно припаиваем проводок на место, загибаем медные "усики" и проклеиваем клеем (Момент, БФ-2) место прилегания проводка к диффузору. Запоминаем - паять проводок к крепёжным "усикам" - нельзя! Иначе как проводки можно будет поменять снова лет через десять? ;),

Собираем динамик. Ставим диффузор со всем "хозяйством" в диффузородержатель, ориентируя проводки к местам их крепления. Затем проверяем правильность полярности - при подсоединении 1,5В пальчиковой батарейки к выводам, при подключении "+" батарейки к "+" динамика - диффузор будет "выпрыгивать" из корзины. Ставим диффузор так, что бы его "+" подводящий проводок был у обозначения "+" на корзине динамика.

Припаиваем подводящие проводки к контактным площадкам. Обращаем внимание, что длинна проводков уменьшилась почти на полсантиметра. Поэтому паяем их не как было на заводе - к отверстию в пластине, а с минимальным запасом, для сохранения длинны.

Центрируем диффузор в его корзине с помощью фотоплёнки (или плотной бумаги), которую помещаем в зазор между керном и катушкой. Главное правило - помещаем центрировку равномерно по периметру, для соблюдения одинакового зазора. Количество (или толщина) центрировки должна быть такой, что бы при небольшом высовывании диффузора наружу он свободно держался на ней и не проваливался внутрь. Для динамика 25ГДН-1-4 для этого достаточно 4-ёх кусочков фотоплёнки, помещаемых попарно друг перед другом. Длинна фотоплёнки должна быть такой, что бы она не мешала, если положить динамик на диффузор. Для чего - читайте ниже.

Приклеиваем диффузор. Пользуемся показанием к используемому клею (рекомендую "Момент", главный критерий выбора, что бы клей в дальнейшем можно было растворить растворителем). Я обычно высовываю диффузор на 1-1,5 см вверх, что бы центрирующая шайба не касалась корзины диффузородержателя, затем кисточкой наношу на неё и корзину тонкий слой клея, выжидаю и плотно всовываю диффузор внутрь, дополнительно прижимаю шайбу к корзине по периметру с помощью пальцев. После чего приклеиваю диффузор (в вдвинутом состоянии, не допуская перекоса).

Оставляем динамик в перевёрнутом виде на несколько часов под грузом (вот по этому наша фотоплёнка и не должна выступать за плоскость диффузора!)

После чего проверяем динамик на верность сборки. Достаём центрировку и аккуратно проверяем пальцами ход диффузора. Он должен ходить легко, не издавая призвуков (касанья катушки и керна быть не должно!). Подсоединяем динамик к усилителю и подаём на него низкочастотные тона небольшой громкости. Посторонние призвуки должны отсутствовать. При неправильном приклеивании (допущен перекос и т.д.) -динамик нужно расклеить (смотри выше) и собрать заново, соблюдая аккуратность! При качественной сборке мы в 99% получим полностью рабочий динамик.

Промазываем клеем кромку пылезащитного колпачка, выжидаем и аккуратно приклеиваем его к диффузору. Тут необходима аккуратность и точность - криво наклеенный колпачок не влияет на качество звука, зато очень портит внешний вид динамика. при приклеивании нельзя нажимать на центр колпачка!!! Он от этого может прогнуться и придётся его отклеивать, выпрямлять, промазывать изнутри тонким слоем эпоксидки для прочности и приклеивать обратно.

Выжидаем, пока полностью произойдёт склейка всех частей (около суток) и ставим готовый динамик на его место. Наслаждаемся звуком, который ничем не хуже, чем у нового заводского аналогичного динамика.

Вот и всё, теперь вы видите, что починить динамик - лёгкое дело. Главное - неторопливость и аккуратность! Так за час не спеша можно починить практически любой НЧ или СЧ динамик отечественного или импортного производства (для расклейки импортных динамиков зачастую требуется более мощный растворитель, например ацетон или толуол, аккуратно - они ядовиты!!!) имеющий аналогичный дефект.

После проделанной операции, у динамика словно открылось второе дыхание, и он продолжил дальше стоять и играть в сабвуфере.

Мне нравятся старые большие и тяжелые колонки, которые были популярны в 90-х годах. Несмотря на свой солидный возраст, они еще довольно неплохо звучат и выдают хороший бас. Недавно мне в руки попала пара таких колонок в плачевном состоянии, но я решил их отреставрировать и вернуть к жизни.

Профессиональный ремонт таких колонок обходится очень дорого, поэтому вполне рабочее оборудование часто просто выбрасывают и покупают современные сабвуферы, которые имеют компактные размеры.

Понадобится

Для правильного ремонта потребуются резиновые или любые другие эластичные прокладки подходящего диаметра. Чтобы точно высчитать нужный размер прокладок, нужно измерить внешний диаметр картонного конуса и внутренний диаметр стальной рамки, и исходя из этого искать прокладки нужного диаметра.

Восстановительные работы

Весь процесс ремонта колонок я фиксировал на фотокамеру. Ниже представлен подробный фотоотчет всех шагов.
Первым делом после снятия передней панели нужно удалить старый уплотнитель и клей с окружности динамика. Для этого я использовал плоское острое лезвие, но делать это нужно аккуратно, чтобы не повредить картонный конус.

Чтобы центрировать конус во время его склеивания, нужен доступ к стальному сердечнику. В больших динамиках он прикрыт картонной заглушкой (она приклеена), которую нужно аккуратно снять, не повредив при этом конус. С картонными заглушками получилось поддеть их острым ножом, после чего они оторвались по клеевому соединению, так как были приклеены не очень жестко.

В маленьких же динамиках пылевые колпачки оказались приклеены намертво, поэтому их пришлось аккуратно разрезать по кругу.

Следующим этапом нужно выполнить точное центрирование конуса относительно стального сердечника. Свободное пространство между конусом и сердечником оказалось разным в каждом из динамиков. В качестве изолятора и своеобразной подмотки я использовал полоски обычной бумаги, которые просовывал в щель вокруг сердечника, пока не добился максимально плотного заполнения.

В одном из маленьких динамиков потребовалось всего полтора оборота бумаги вокруг сердечника, что привело к небольшому смещению конуса. К счастью, в моем случае это обстоятельство не повлияло на работу динамика, но думаю, что нужно было бы взять более тонкую бумагу, чтобы выполнить два полных оборота.
Для приклеивания резиновых или поролоновых уплотнителей подойдет любой бытовой клей, например, ПВА или любой аналогичный, который после высыхания становится прозрачным. Клей наносится на конус и корпус колонки по краю отверстия, после чего аккуратно накладывается прокладка. Приглаживать ее к поверхности для более плотного прилегания и удаления излишков клея нужно очень аккуратно, чтобы не сбить центрирование.

После того, как клей полностью высох, можно убрать бумажный стакан, намотанный вокруг сердечника. Чтобы проверить правильность балансировки конуса, на него нужно слегка надавить рукой: он должен свободно вибрировать, не касаясь стального сердечника. Если трение присутствует, следует переделать всю работу по центрированию и наклеить новый уплотнитель.

Теперь нужно установить новые демпферные прокладки вокруг динамиков, чтобы передняя панель не давила и не контактировала с ними. Кстати, можно использовать старые прокладки, полностью очищенные от клея, если они в нормальном (не деформированном) состоянии. Демпферная прокладка приклеивается на любой клей. Если внутренний диаметр новой прокладки немного меньше и закрывает резиновый уплотнитель (это может создавать помехи), то ее нужно немного обрезать по внутренней окружности, чтобы конус свободно вибрировал.

Чтобы приклеить на место пылезащитные колпачки, я поступил следующим образом:

• На каждый колпачок приклеил узкую и сложенную полоску скотча. Получилась удобная петелька, чтобы можно было перемещать полукруглую деталь.
• Края колпачка намазал клеем.
• Аккуратно поместил колпачок на его место и немного нагрузил на время, необходимое для схватывания клея.

Частенько можно встретить просьбы о помощи в ремонте и перематывании катушек сгоревших динамиков, статьи на эту тему уже давно есть в интернете, но мы решили сделать свою. Итак, достался мне на руки сгоревший сабвуферный динамик Pioneer от сабвуфера TS-WX303, номинальная мощность у динамика составляет порядка 250 Ватт. Думается мне что бывший хозяин переборщил с мощностью вследствие чего и сгорел наш динамик.

При нажатии на диффузор издавался хорошо слышимый скрежет, это трется катушка об магнитный керн, возможно развалившаяся, после разборки динамика все станет ясно. Самой главной сложностью как раз таки является разобрать динамик, ведь очень важно не повредить подвес динамика, хорошо когда подвесы резиновые, такие отклеиваются и отдираются на ура, в случае с поролоновыми и их аналогами все не так просто как может показаться на первый взгляд.

Итак, фото моего пациента:

Лично я разбираю динамики одним из двух способов, тонким лезвием, либо отмачиванием в растворителе. Во втором случае нужно работать строго на улице или в хорошо проветриваемом помещении, но не дома и не в подъезде. Заранее нужно приготовить все необходимые для ремонта инструменты, можно первичные, для демонтажа подвеса и центрирующей шайбы. Центрирующая шайба находится под диффузором, обычно желтого цвета из толстой прессованной сетчатой ткани.

Для отмачивания можно использовать шприц, набираем растворитель в шприц и аккуратно обрызгиваем крайние части подвеса, в том месте где она приклеена к "корзине". Отмачивать приходится как правило долго, за 5 минут вы не отделите подвес от корпуса динамика. Центрирующая шайба отмачивается точно таким же способом.

Динамики я перематываю не в первый раз, и операция по демонтажу для данного динамика у меня заняла порядка 5-7 минут. После отмачивания, отпаиваем токопроводящие провода от клемм и вынимаем диффузор с катушкой из каркаса, отпаять провода в принципе можно и нужно до отмачивания, так будет удобнее... Смотрим на фото катушки моего сгоревшего динамика:

На фотографии хорошо видно перегретые и обугленные витки медного провода, данную катушку придется отматывать полностью и перематывать заного. некоторые недобросовестные ремонтники практикуют следующий вид ремонта: отматывают часть сгоревшего провода и места обрыва соединяют между собой методом пайки. Естественно такой "бомжремонт" ненадолго, кроме того, после отматывания части витков от катушки заметно уменьшит общее сопротивление динамика, что безусловно скажется на мощности.

Вообще, если катушка более менее живая, можно ее оставить, предварительно отмочив катушку лаком, прослужит - но не долго. Такой вариант применим для новичков, для тех кто боится перематывать катушку в силу тех или иных обстоятельств (например нет нужного провода для перемотки).

Катушку динамика в идеале мотать нужно с клеем БФ-2. Найти его не просто, но это самый лучший вариант. Подвес клеим резиновым клеем 88, продается он как правило в небольших баночках в строительных магазинах, таким клеем клеят карпеты на сабвуферы:

Поиск нужного провода тоже проблема, хорошими донорами провода являются катушки контакторов (пускателей), которые продаются отдельно в магазинах электрооборудования, стоят не дорого, я как раз такой провод и использую. Так же нужный провод можно найти в петле размагничивания кинескопов (ЭЛТ), образец моего провода для намотки ниже на фото:

Данный провод я снял и перемотал как раз с пускателя, диаметр провода примерно составляет 0.35, кстати, мотать слишком тонким проводом не рекомендуется т.к. резко упадет мощность динамика. Если провод берете тоньше чем было, то витков придется сделать чуть больше чем было, иначе сопротивление динамика будет меньше.

Мотать провод нужно виток к витку, намотка динамика дело тонкое и трудоемкое, главное не забросить все на полпути... Я мотал проводом примерно того же сечения, всего у меня вышло 4 слоя, каждый слой покрывал клеем БФ-2 и давал высохнуть порядка двух часов. С достаточной точностью определить необходимую длину нового провода не так уж сложно, нужно посчитать длину одного витка (зная его радиус), умножить на число витков в слое и на число слоев. Для моего динамика понадобилось порядка 20 метров эмальпровода. Диаметр провода определяется с помощью микрометра или штангенциркуля. Для намотки лучше использовать специализированный станок, который в разы упрощает весь процесс намотки, если нет такого станка то придется мотать катушку в ручную.

После того как клей высох начинаем собирать динамик. Отмечу, что приклеивать одновременно центрирующую шайбу и подвес крайне не рекомендуется, потому что с вероятностью в 99% после высыхания клея у вас динамик будет кряхтеть. Вначале нужно клеить либо центрирующую шайбу, либо подвес (я клею первое). То-есть, кисточкой промазываем края шайбы и места склеивания на корпусе динамика, даем чуть высохнуть и аккуратно одеваем диффузор на корпус так, чтобы катушка не терлась об магнитный керн.

С первого раза будет тяжело, поэтому можно можно промазывать шайбу клеем не целиком, а только в нескольких точках, в случае успешной центровки можно доклеить. Далее клеим подвес, при соединении подвеса с корзиной динамика параллельно нужно отцентрировать сам подвес, так, чтобы при ходе диффузора не было шорохов и скрежетов. После допаиваем токопроводящие медные провода (токопроводы) идущие от катушки к клеммам динамика и даем динамик высохнуть 24 часа.

Есть другой, более точный вариант центровки катушки, но для этого придется снимать колпачок с диффузора. После того как сняли колпачок одеваем диффузор с катушкой в корзину, далее берем бумагу формата А4, срезаем ее по широкой стороне вдоль на две половинки и сворачиваем в трубочку примерно такого же диаметра что керн нашего динамика и аккуратно вставляем в щель между керном и катушкой, далее можно смело клеить центрирующую шайбу с подвесом. После того как клей подсохнет вытаскиваете бумагу и приклеиваете колпак обратно.

Большинство динамических головок не предназначено для их разборки и является как бы одноразовыми (неразборными, малопригодными к ремонту) компонентами акустических систем. На практике, удачно разобрать динамик типовой конструкции и собрать его заново удается часто. Основная задача заключается в размягчении клея, с помощью которого скрепляется множество составных частей динамика, и отделении их друг от друга без травмирования и деформации.

Если у вас есть вопросы по перемотке динамиков, задавайте их на, постараемся помочь!

Как намотать катушку динамика?

Намотка катушек динамиков производится виток к витку до получения заданной длины катушки. Количество витков при этом, как правило, не считают.

1. Катушка.
2. Гильза.
3. Прокладка.
4. Шаблон.

При намотке следует поддерживать постоянное натяжение провода и тщательно укладывать витки. Особенно тщательно укладываются витки второго слоя, когда каждый виток должен быть строго уложен между витками первого слоя.

Чтобы было удобно осуществлять такую точную работу, позаботьтесь об упоре для руки.

Катушку с обмоточным проводом можно закрепить любым удобным для Вас способом и установить на полу.

Подробнее о самом простом станке для намотки динамиков можно прочесть .

Другой полезный инструмент, который понадобится для намотки катушек, это вот такая прищепка с грузиком.

Необходимую вязкость клея можно обеспечить добавлением небольшого количества спирта с тщательным перемешиванием.

Разверните плеер на весь экран, чтобы увидеть видео в полном разрешении.

Перед основной намоткой, на гильзу наматывается несколько лишних витков, для того, чтобы надёжно закрепить провод и гильзу на поверхности шаблона. Затем во время очередного лишнего витка на гильзу кисточкой наносится равномерный слой клея.

После этого, быстро мотается первый слой катушки. Затем к проводу цепляется грузик, который позволяет сохранить необходимое натяжение провода и освободить до этого занятую руку. Затем, первый слой катушки покрывается клеем.

Не пытайтесь на этом этапе крепить конец провода, намоткой на какой-нибудь предмет!

Любой лишний перегиб провода может увеличить габариты катушки, уменьшив тем самым внешний воздушный зазор.

Если всё-таки не удалось избежать перегибов провода, то несколько раз протяните проблемное место через ноготь большого пальца.

Через пятнадцать-двадцать минут, когда клей подсохнет, можно приступать к намотке второго слоя.

Сначала мотается один два витка второго слоя, а затем первый слой катушки покрывается клеем. Это делается для того, чтобы свежий клей не растворил клей, нанесённый ранее, и первый виток второго слоя не провалился в образовавшуюся щель между крайними витками первого слоя.

После намотки второго слоя провода, катушка подсушивается в течение 10-15 минут, а затем снова покрывается клеем.

Когда клей хорошо подсохнет, можно, либо снять с оправки катушку вместе с гильзой, если она уже вклеена в диффузор, либо вклеить её в диффузор прямо на шаблоне.

Однако в некоторых случаях гильзу вклеивают в диффузор уже во время сборки динамика.

Чтобы снять гильзу с шаблона, то место прокладки, где была нанесена фиксирующая капля клея, отрезается, и гильза снимается с оправки вместе с катушкой и прокладкой.

Если прокладка не скользит по оправке, значит, натяжение провода при намотке было слишком велико. Нужно отметить, что чрезмерное натяжение провода может уменьшить зазор между гильзой и керном и сделать сборку динамика невозможной. Это обусловлено тем, что медный провод может растягиваться и сжиматься, как и любой другой металл.

Так как в гильзе имеется щель, то во время намотки катушки в неё проникает клей и гильза приклеивается к прокладке.

Для того чтобы отделить прокладку от гильзы достаточно при помощи кисточки слегка смочить ацетоном или спиртом место, где прокладка склеилась с гильзой.

Вот наша катушка и готова. Теперь её следует досушить до конца.

Для окончательного отверждения клея, на катушку подаётся электрический ток. Силу тока подбирают для достижения оптимального режима отверждения.

Температуру в процессе сушки можно измерить электронным термометром.

Если нет подходящего блока питания, то катушку можно подключить к УНЧ и подать на его вход сигнал от Генератора Низкой Частоты (ГНЧ). Ссылка на программный ГНЧ есть в «Дополнительных материалах».

Режим отверждения клеев «БФ-2», «БФ-4».

Выдержать 60 мин. при комнатной температуре.

Затем 15 мин. при 55… 60ºС.

Затем 60 мин. при 85… 90ºС.
